Rakennusmääräykset. Mikko Roininen Uponor Suomi Oy

Transkriptio

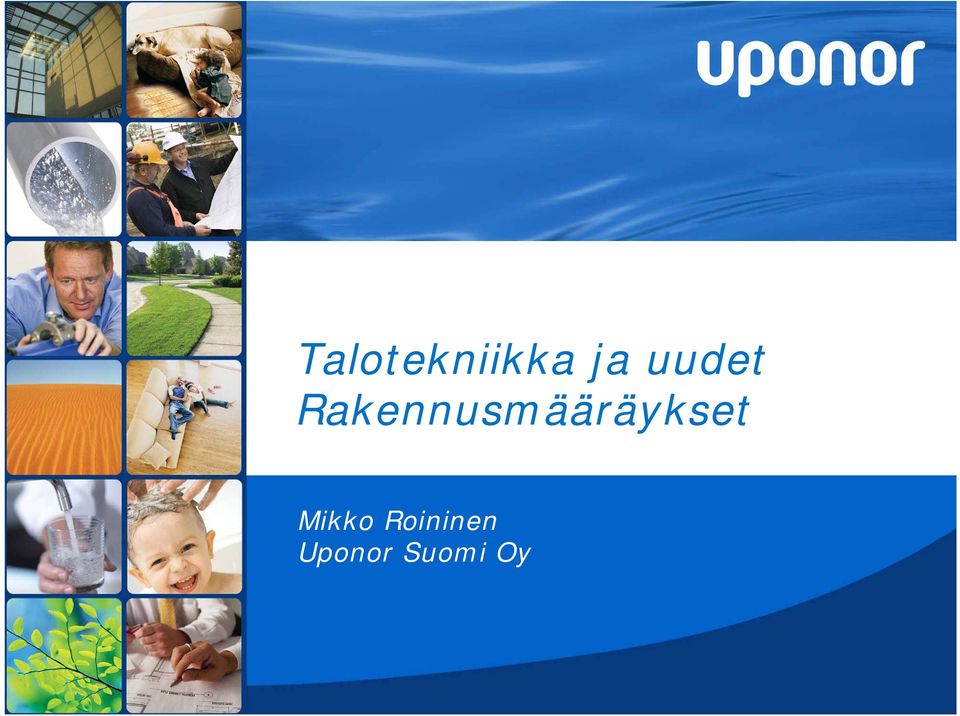

1 Talotekniikka ja uudet Rakennusmääräykset Mikko Roininen Uponor Suomi Oy

2 Sisäilmastonhallinta MUKAVUUS ILMANVAIHTO ERISTÄVYYS TIIVEYS LÄMMITYS ENERGIA VIILENNYS KÄYTTÖVESI April 2009 Uponor 2

3 ULKOISET TEKIJÄT Vuosi 2003: rakennuksen ulkokuoren eristysvaatimukset tiukentuivat % Vuosi 2007: Energiatodistuksen lanseeraus. Vuosi 2010 Tilojen lämmitysenergian vähentäminen 30 %. Määräysten kokonaisuudistus vuonna 2012 kokonaisenergiankulutukseen k i k k perustuva sääntely energiamuodon huomioiminen U-arvovertailuarvoihin ei muutoksia April 2009 Uponor 3

4 ULKOISET TEKIJÄT Suomen vaihteleva ilmasto asettaa suuria vaatimuksia sisäilmastonhallintaan, ulkolämpötilan vaihtelut voivat olla jopa 60 astetta!!! talotekniikka-ala on valmis vastaamaan niihin haasteisiin EPBD Rakennusten energiatehokkuusdirektiivi (2002, 2010): mm. kaikki uudisrakennukset lähes nollaenergiataloja 2021 lähtien RES Uusiutuvista lähteistä peräisin olevan energian käytön edistäminen: Suomessa osuuden oltava 38% v April 2009 Uponor 4

5 ERISTÄVYYS TIIVEYS TIIVEYDEN VAATIMUKSET Rakennusvaipan ilmanvuotoluku saa olla enintään 4 (m3/(h m2)) U-ARVOJEN VAATIMUKSET, EI MUUTOKSIA rakennusmääräysten vaatimukset voidaan täyttää energiatehokkaan lämmitysmuodon valinnalla. energiakertoimet vaikuttavat e-lukuun, muiden tekijöiden ohella Ilmanpitävyys on osoitettava mittaamalla, Rakenteellisia osia ei tarvitse muuttaa, energiamääräykset voidaan täyttää täysin taloteknisillä ratkaisuilla April 2009 Uponor 5

6 ENERGIA KULUTUS JÄÄHDYTYS VALAISTUS TUOTTO ITSE TUOTETTU OMAVARAISENERGIA LÄMMITYS LÄMMIN KÄYTTÖVESI ILMANVAIHTO TALOTEKNIIKKA SÄHKÖ =2,0 KAUKOL=0,7 KAUKOK=0,4 FOSS. = 1,0 UUSIUT. = 0,5 NETTO OSTOENERGIA ENEGIAKERROIN ENERGIALUKU April 2009 Uponor 6

7 ENERGIA Merkittävimmät tekijät eristävyyden ja tiiveyden ohella E-lukuun ovat: a. Käyttöveden lämmitys b. IV:n LTO hyötysuhde c. lämmitysmuodon valinta Mitä suurempi talo, sitä tiukempi arvo. hirsitaloissa lievennyksiä TALOTEKNISIN RATKAISUIN VOIMME VAIKUTTAA SEKÄ ENERGIAN KULUTUKSEEN, ETTÄ TUOTTOON JA ASUMISMUKAVUUTEEN April 2009 Uponor 7

8 LÄMMITYS UUSIUTUVAN ENERGIAN HYÖDYNTÄMINEN NOUDATTAA MÄÄRÄYSTEN ANTAMAA SUUNTAA UUSIUTUVIA JA ILMAISEN. ILMALÄMPÖPUMPPU EI UUSIUTUVIA PUULÄMMITYS MAAKAASU SÄHKÖLÄMMTIYS ÖLJYLÄMMITYS S A N E E R A U S U U D I S R A K. PELLETTILÄMMITYS KAUKOLÄMPÖ MAALÄMPÖPUMPPU AURINKOLÄMPÖ April 2009 Uponor 8

9 7500 kwh nettotarve (M-50) LÄMMITYS Vesikiertoinen lattialämm. 84%: 8900 kwh kulutus sähkövaraaja 8900 kwh ostoen. Energiamuodon kerroin 2,0 Lämpöpumppu 3, kwh ostoen. Energiamuodon kerroin 2,0 Pellettilämmitys 8900 kwh ostoen. Energiamuodon kerroin 0,5 Talo 150 m2 118 kwh/(m2a) Talo 150 m2 33 kwh/(m2a) Talo 150 m2 30 kwh/(m2a) TAKKA Talo 150 m2 Talo 150 m2 99 kwh/(m2a) 14 kwh/(m2a) Talo 150 m2 30 kwh/(m2a) Sähkölämmitteisen talo E-luku pelkästään lämmityksen osalta on yli 2/3 määräysten vaatimasta energiankulutuksesta. (E=159,5) 5) April 2009 Uponor 9

10 KÄYTTÖVESI Lämpimän käyttöveden tarvitsema lämmitysenergia lasketaan taulukoidun ominaiskulutuksen mukaan. LKV:n ominaiskulutus pientalossa 600 dm3/(m2 a) 150m2 = 35 kwh/(m2 a) Aurinkoenergian osuus lämpimän käyttöveden lämmitysenergiasta saa laskelmassa olla korkeintaan 30 %. KÄYTTÖVESI LÄMMITYS YHTEENSÄ 150 m2 Sähkölämmitys kwh/(m2a) kwh/(m2a) kwh/(m2a) Pellettilämpö kwh/(m2a) kwh/(m2a) kwh/(m2a) Maalämpö 2, kwh/(m2a) kwh/(m2a) kwh/(m2a) April 2009 Uponor 10

11 Kesäajan huone-lämpötila ei saa ylittää 27 asteen jäähdytysrajan arvoa asuinrakennuksissa enemmän kuin 150 astetuntia VIILENNYS MINIMIVAATIMUKSET TÄYTTÄVÄ tyyppitalo matalaenergia kaihtimet sis 54 h 180 h kaihtimet ulk 16 h 55 h ei kaihtimia 381 h 676 h MUKAVUUS?? Kesä = astetta Talvi = astetta Tavoitetila saavutetaan kun yhdistetään lattiaviilennys yhdessä tuloilman jäähdytyksen kanssa April 2009 Uponor 11

12 ILMANVAIHTO Ilmanvaihto on tarkoitettu rakennuksen sisäilman parantamiseksi, ei lämmittämiseksi Rakennuksen ilmanvaihdon poistoilmasta on otettava lämpöä talteen lämpömäärä, joka vastaa vähintään 45 % ilmanvaihdon lämmityksen tarvitsemasta lämpömäärästä. ää ä ä Kanavien asennus hörynsulun sisäpuolelle, vuotojen mahdollisuus pienenee ja siirtohäviöt jäävät rakennusvaipan sisäpuolelle Esieristetyt kanavat viilennysvalmiutta ajatellen. April 2009 Uponor 12

13 VIILENNYS ILMANVAIHTO -Lattiaviilennys -viilennys -Ilmanvaihto -esilämmitys -LTO -äänettömyys ENERGIA -energiatehokas lämmitys - Oma tuotto LÄMMITYS -Viilennys maasta -Vesikiertoinen -Ilmaisenergiat -Tarkka säätö - Edullinen KÄYTTÖVESI -lämpöpumput -Aurinkolämpö RIITTÄVÄ a. U-arvot b. Tiiveys MUKAVUUS? April 2009 Uponor 13

14 April 2009 Uponor 14
