1 Pentti Harju Ilmastointitekniikan oppikirja 2 Opettajan CD

2 2 Työturvallisuus Miten kuulosuojain valitaan? Milloin kuulosuojainta käytetään? Mitä tarkoitetaan tarpeettoman tehokkaalla kuulosuojaimella? Miten voidaan menetellä erittäin kovassa melussa? Miten kuulosuojainta huolletaan? 2

3 Työturvallisuus 3 Milloin hengityssuojainta käytetään? Mitä haittaa sen käytöstä on? Miten osaat valita laitteeseen oikeat suodatinpatruunat? Miten laitetta voidaan hoitaa ja huoltaa? Millaista paineilmaa saa käyttää? Milloin suodatin vaihdetaan? 3

Miten osaat valita laitteeseen oikeat suodatinpatruunat?

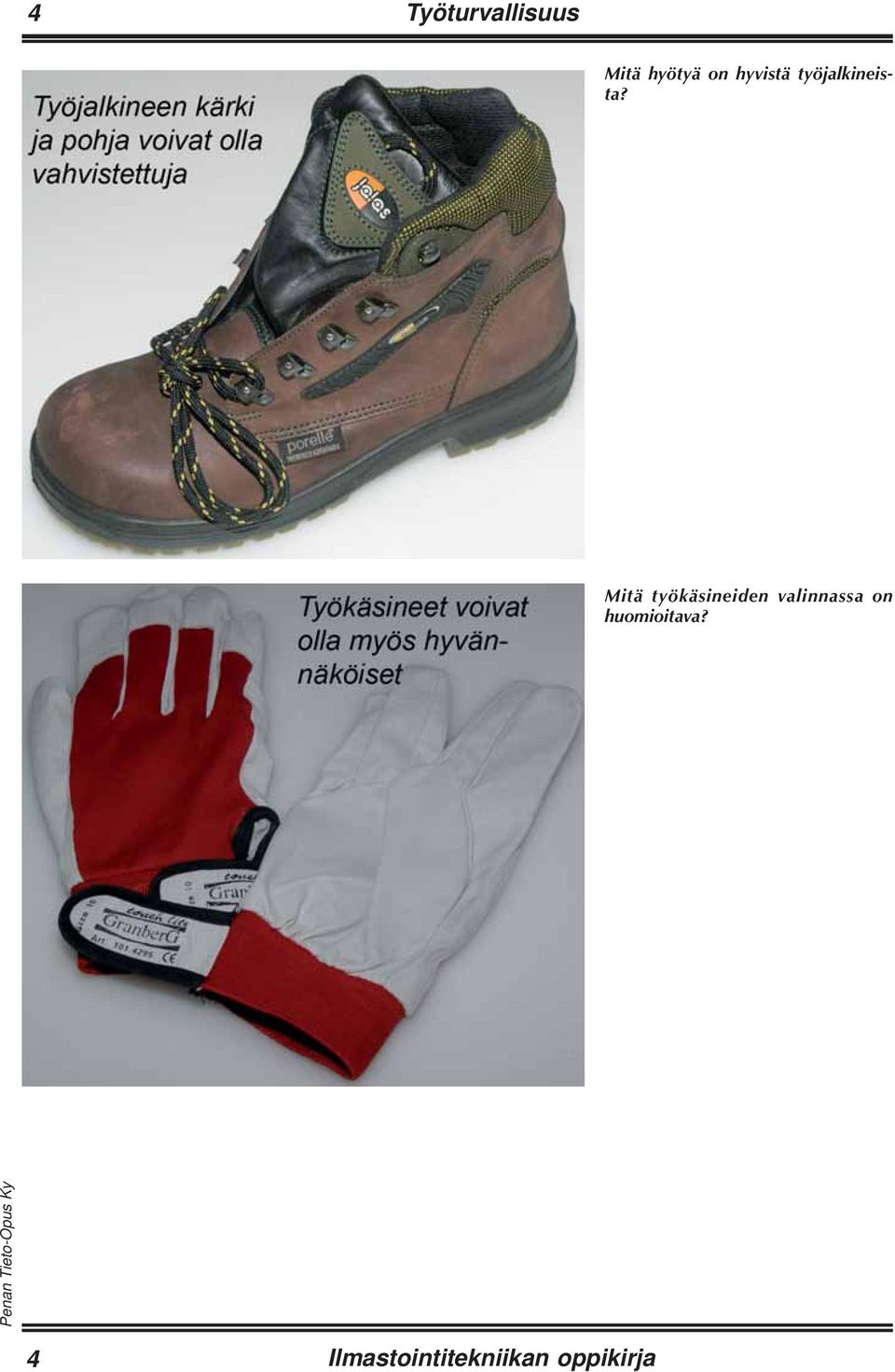

4 4 Työturvallisuus Mitä hyötyä on hyvistä työjalkineista? Mitä työkäsineiden valinnassa on huomioitava? 4

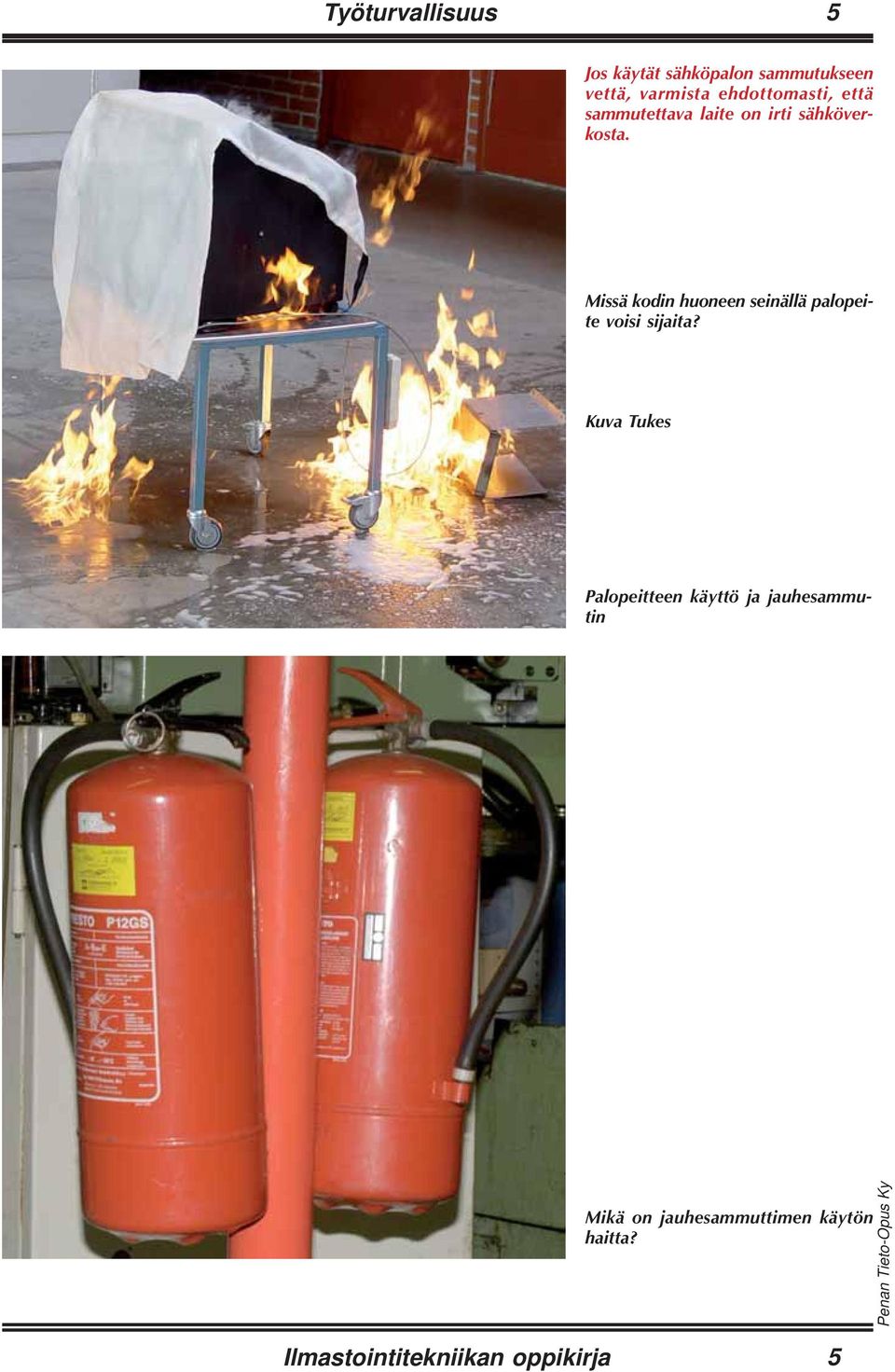

5 Työturvallisuus 5 Jos käytät sähköpalon sammutukseen vettä, varmista ehdottomasti, että sammutettava laite on irti sähköverkosta. Missä kodin huoneen seinällä palopeite voisi sijaita? Kuva Tukes Palopeitteen käyttö ja jauhesammutin Mikä on jauhesammuttimen käytön haitta? 5

Missä kodin huoneen seinällä palopeite voisi sijaita?

6 6 Työturvallisuus Mitä kuvassa tapahtuu? 6

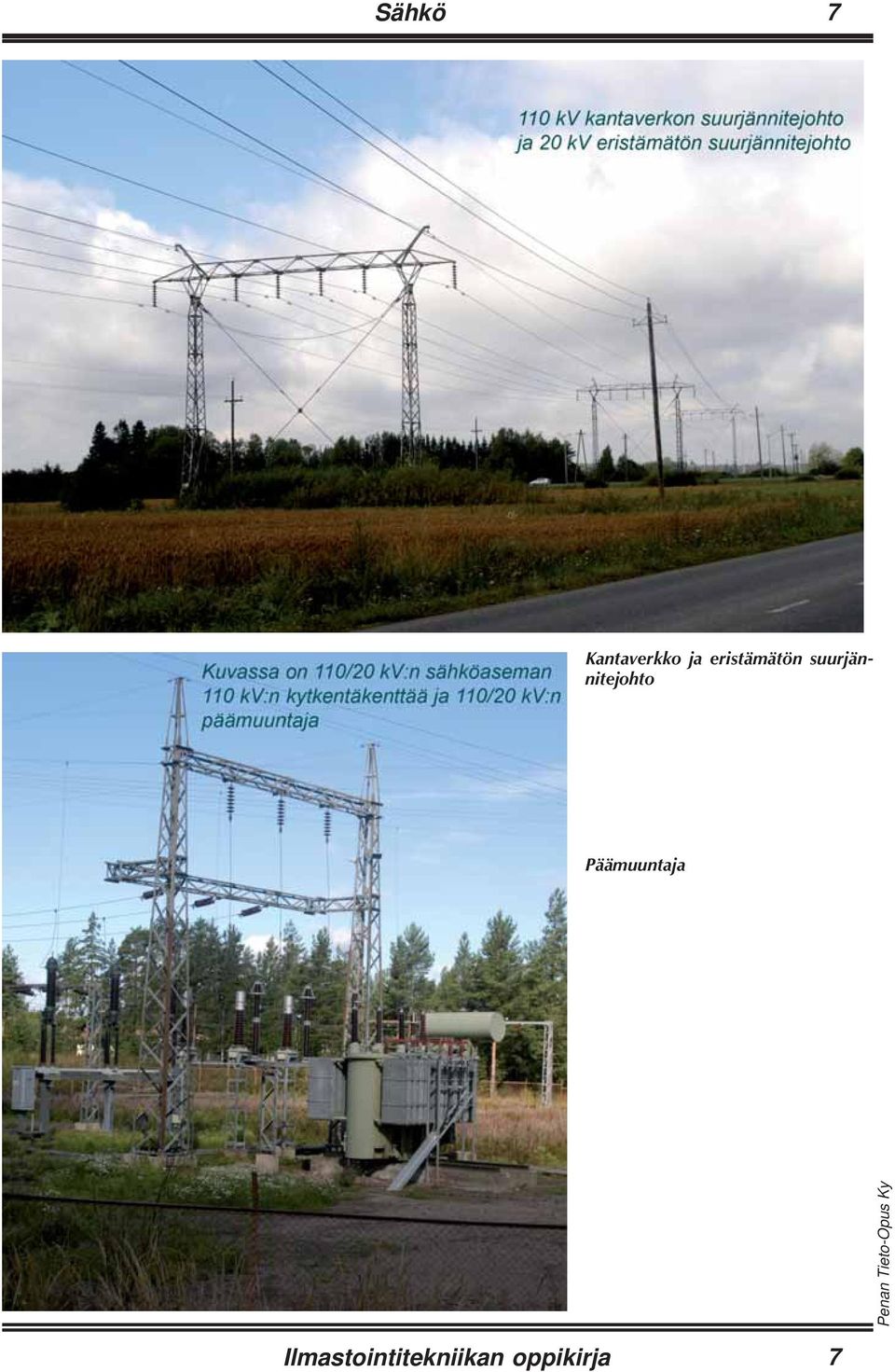

7 Sähkö 7 Kantaverkko ja eristämätön suurjännitejohto Päämuuntaja 7

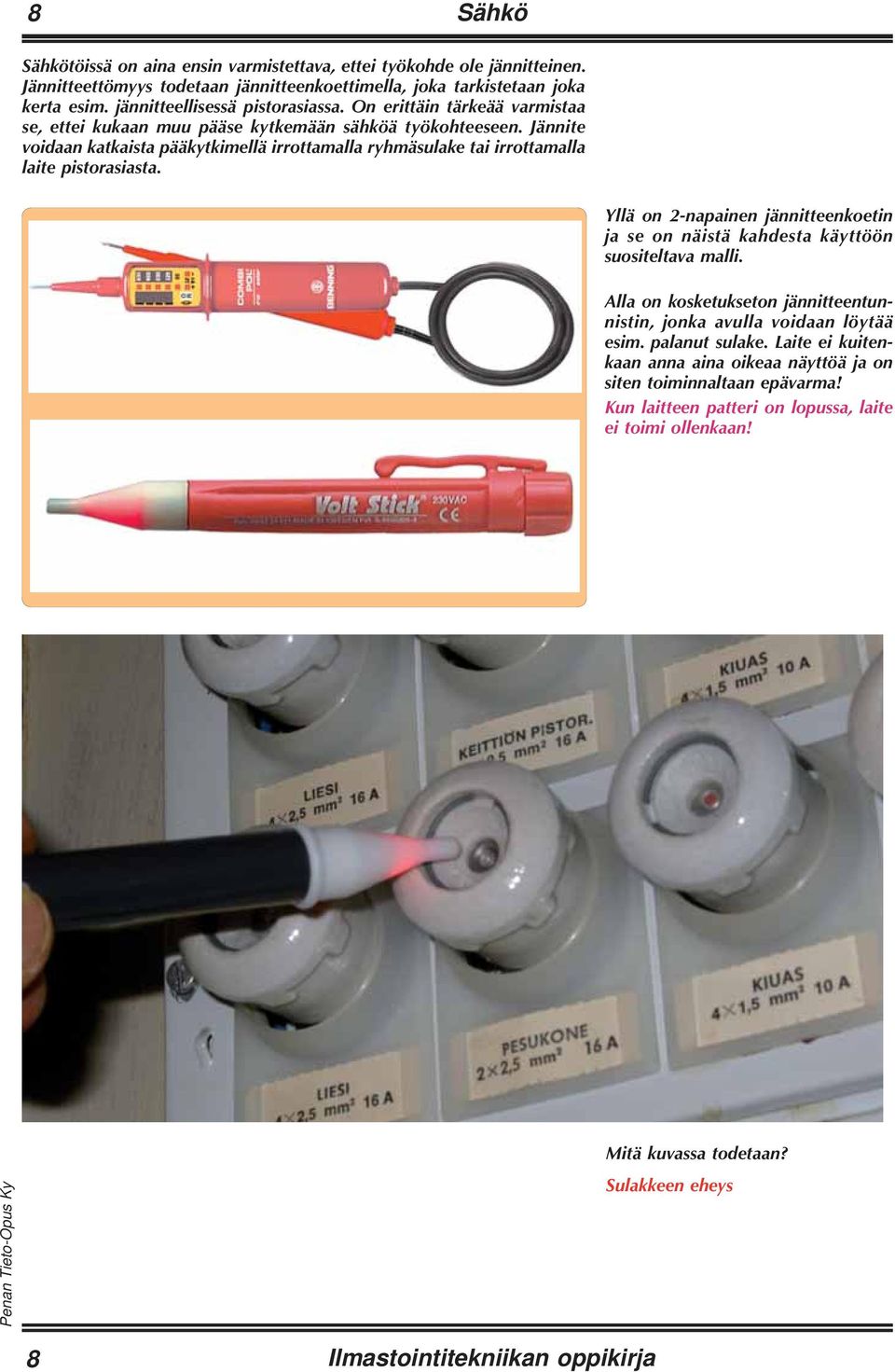

8 8 Sähkö Sähkötöissä on aina ensin varmistettava, ettei työkohde ole jännitteinen. Jännitteettömyys todetaan jännitteenkoettimella, joka tarkistetaan joka kerta esim. jännitteellisessä pistorasiassa. On erittäin tärkeää varmistaa se, ettei kukaan muu pääse kytkemään sähköä työkohteeseen. Jännite voidaan katkaista pääkytkimellä irrottamalla ryhmäsulake tai irrottamalla laite pistorasiasta. Yllä on 2-napainen jännitteenkoetin ja se on näistä kahdesta käyttöön suositeltava malli. Alla on kosketukseton jännitteentunnistin, jonka avulla voidaan löytää esim. palanut sulake. Laite ei kuitenkaan anna aina oikeaa näyttöä ja on siten toiminnaltaan epävarma! Kun laitteen patteri on lopussa, laite ei toimi ollenkaan! Mitä kuvassa todetaan? Sulakkeen eheys 8

Jännite voidaan katkaista pääkytkimellä irrottamalla ryhmäsulake tai irrottamalla laite pistorasiasta.

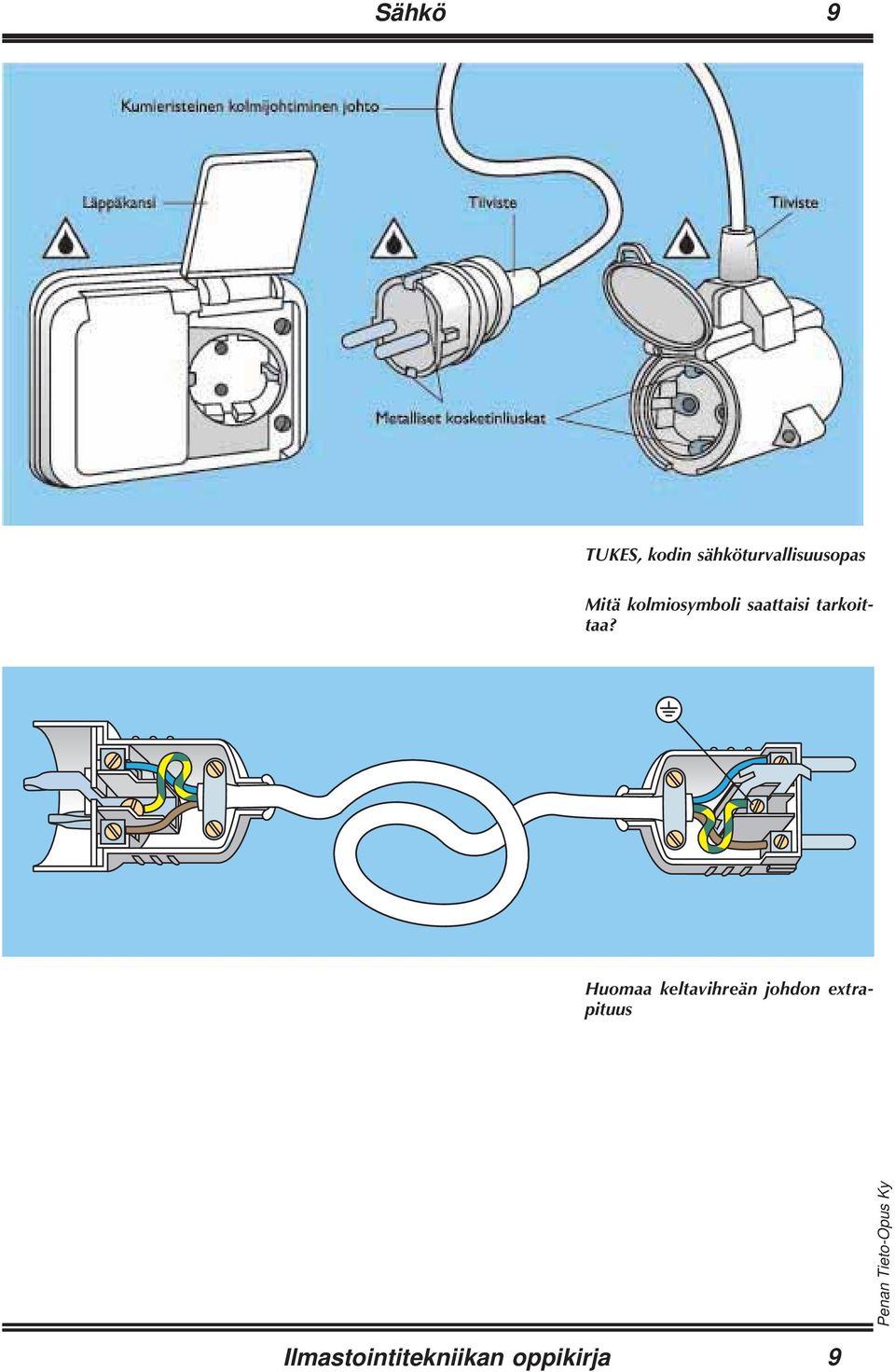

9 Sähkö 9 TUKES, kodin sähköturvallisuusopas Mitä kolmiosymboli saattaisi tarkoittaa? Huomaa keltavihreän johdon extrapituus 9

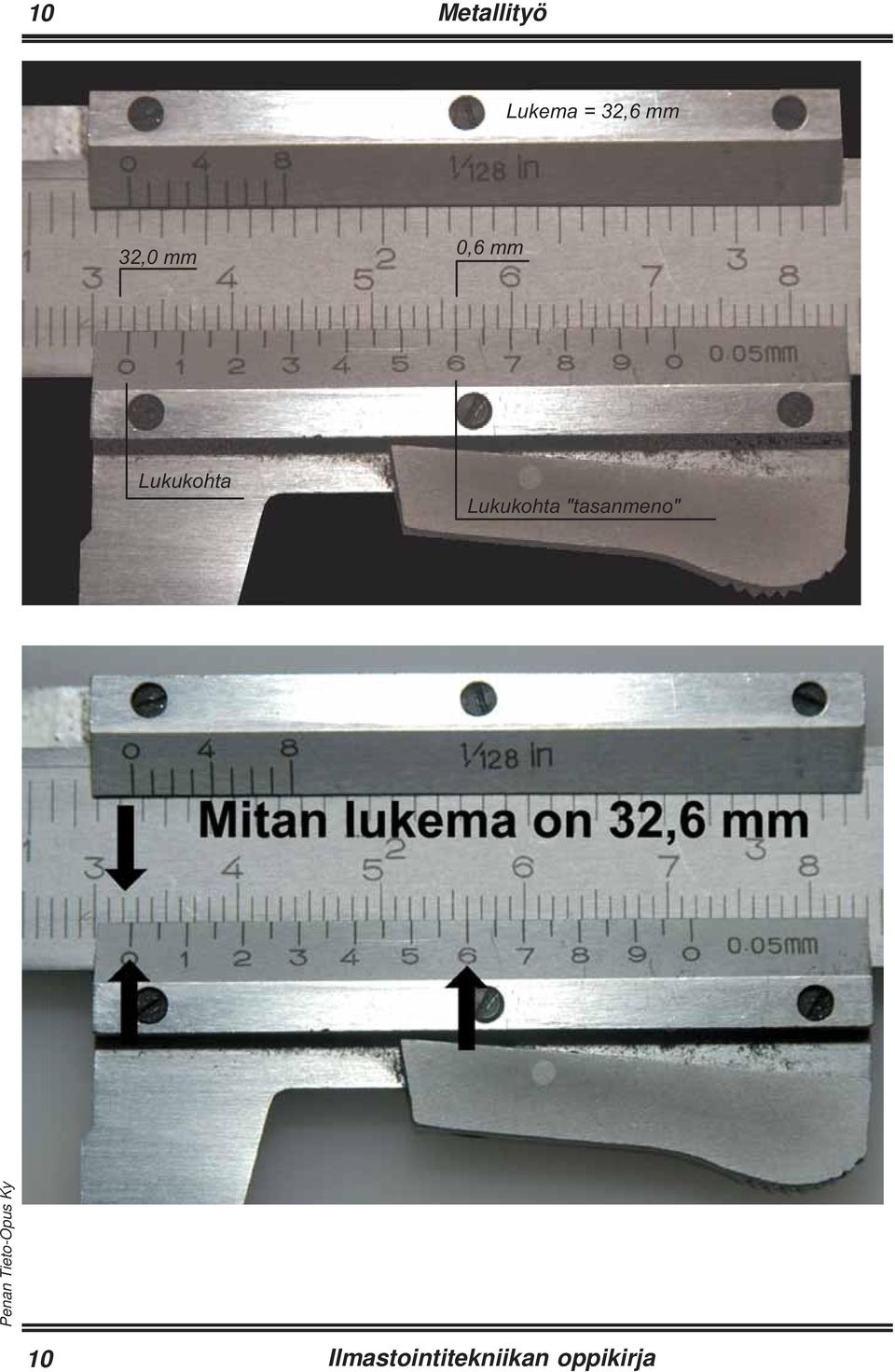

10 10 Metallityö K A =! $! $ K K D J= K K D J= J= I = A 10

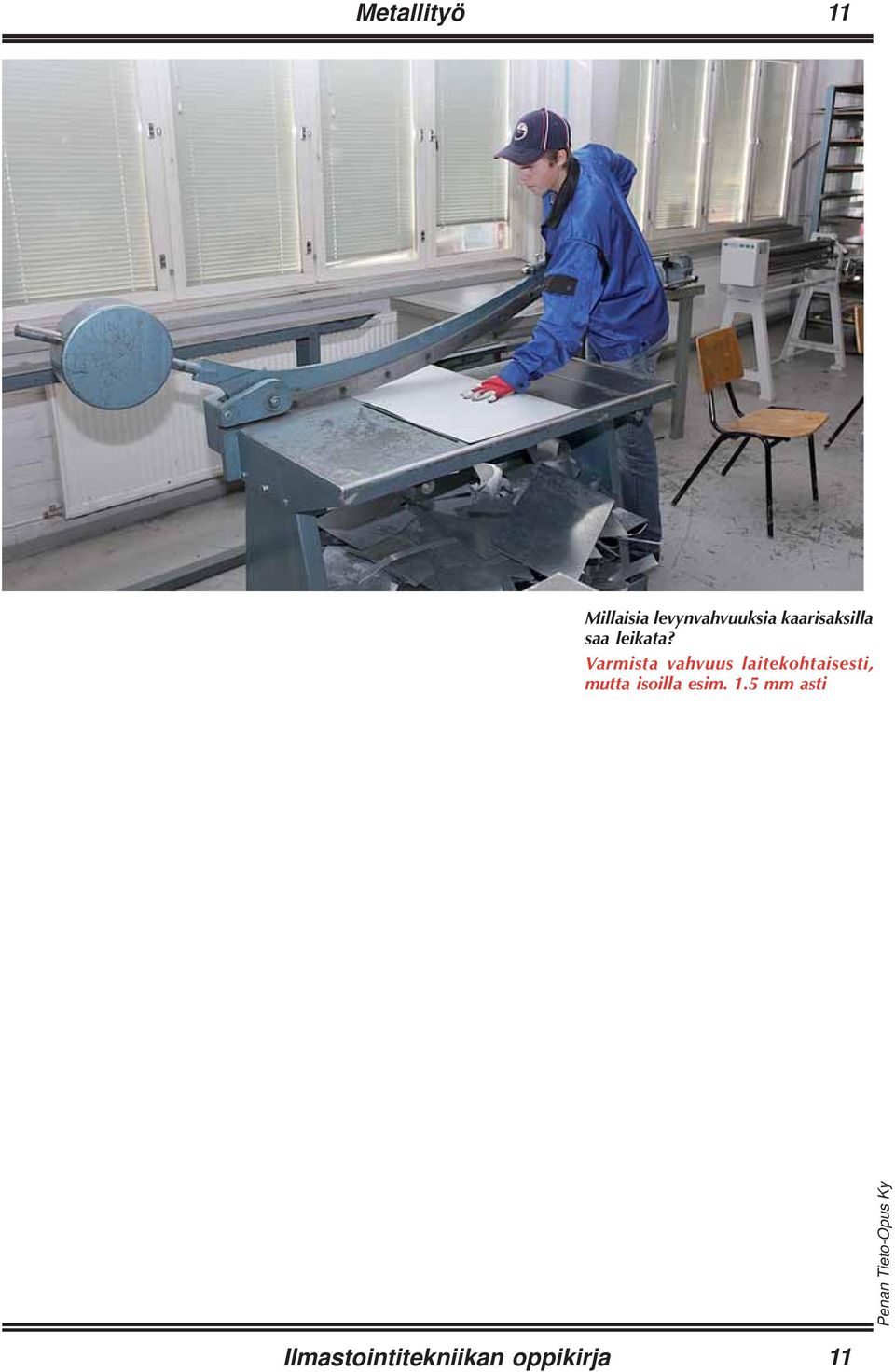

11 Metallityö 11 Millaisia levynvahvuuksia kaarisaksilla saa leikata? Varmista vahvuus laitekohtaisesti, mutta isoilla esim. 1.5 mm asti 11

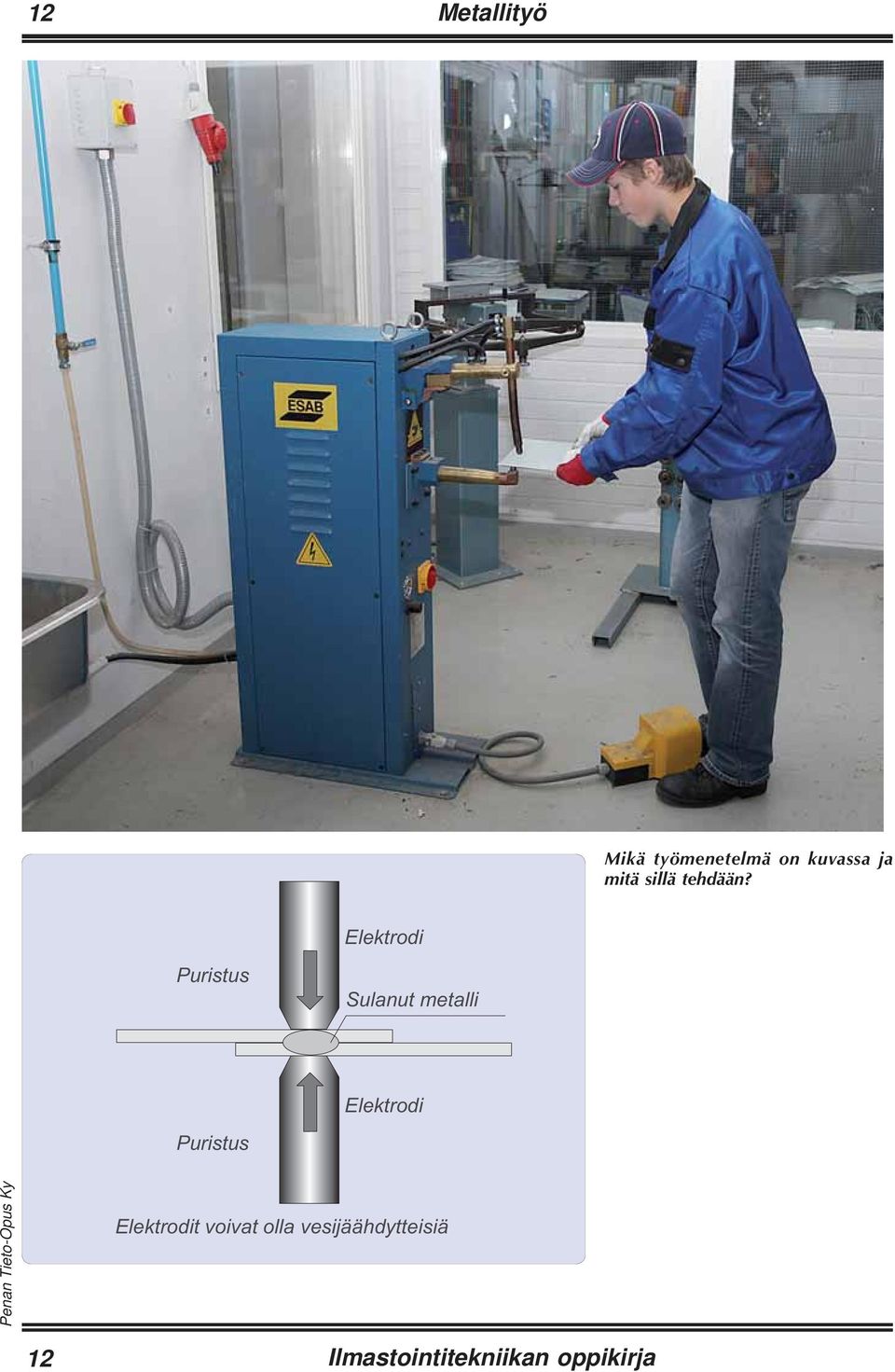

12 12 Metallityö Mikä työmenetelmä on kuvassa ja mitä sillä tehdään? - A E 2 K HEI JK I 5 K = K J A J= E - A E 2 K HEI JK I - A EJL EL = J = L A I E O JJA EI E 12

- A JH @ E 2 K HEI JK I 5 K = K J A J= E - A

13 Metallityö 13 Niittauksen kulku 13

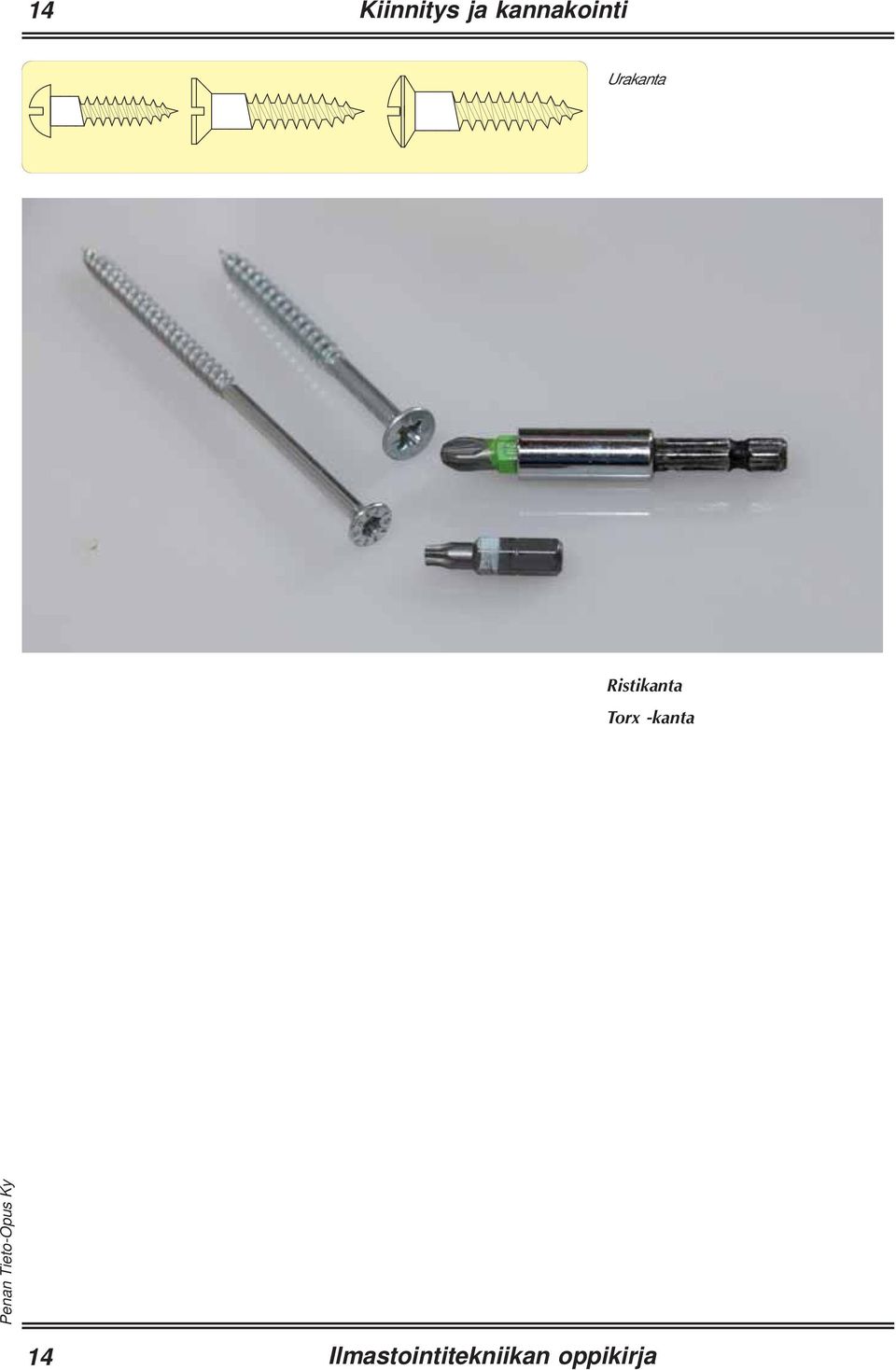

14 14 Kiinnitys ja kannakointi Urakanta Ristikanta Torx -kanta 14

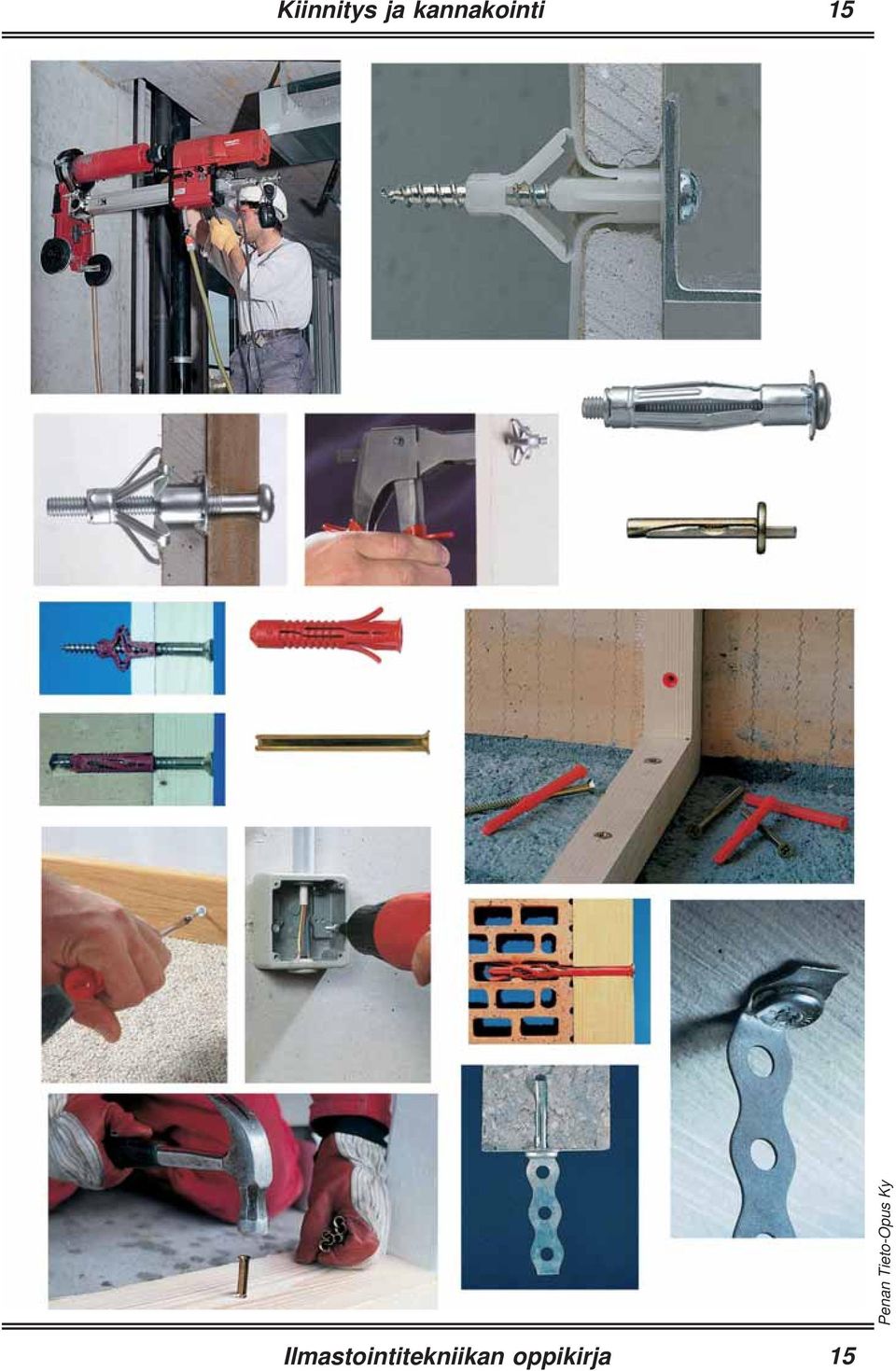

15 Kiinnitys ja kannakointi 15 15

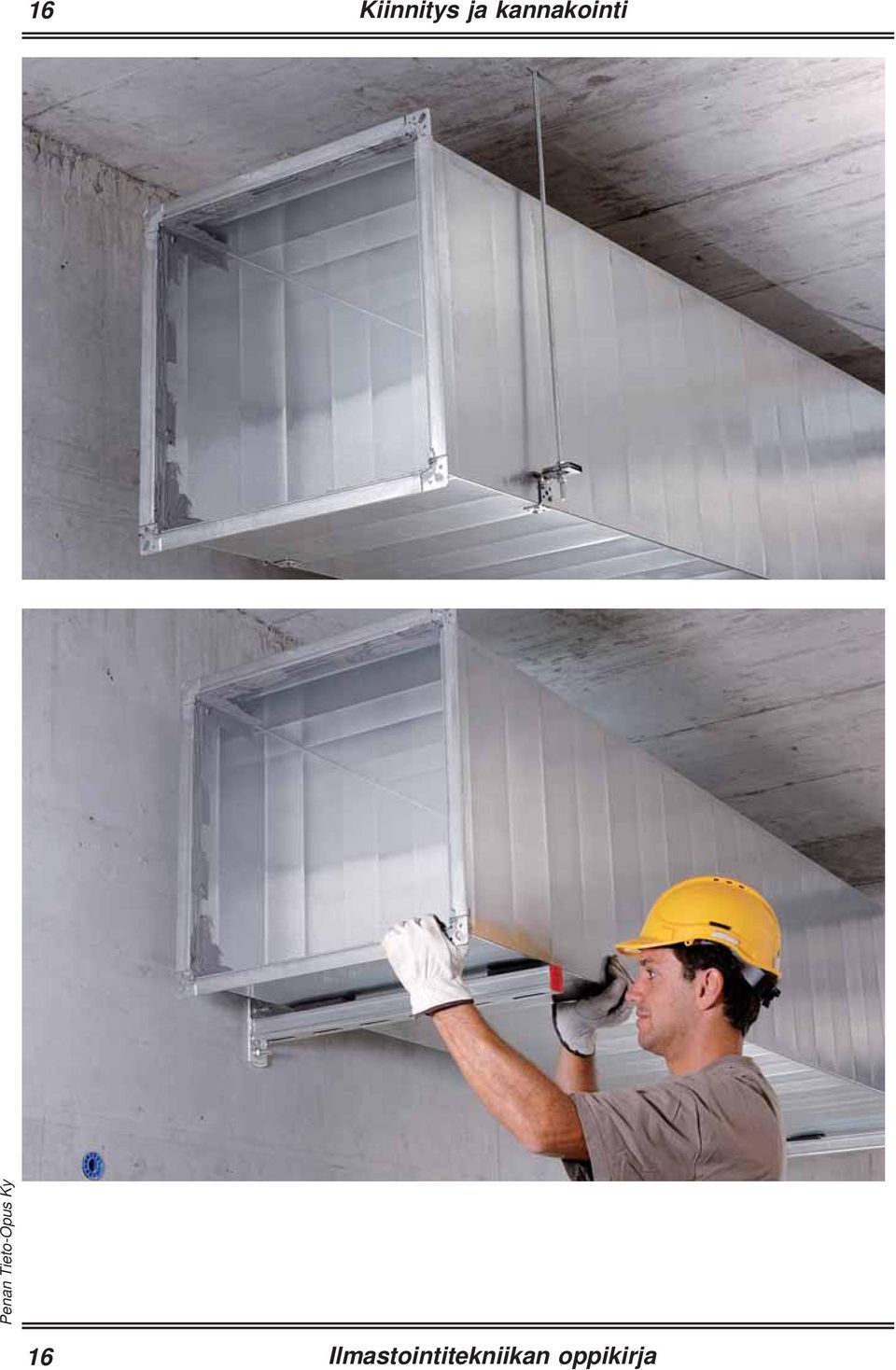

16 16 Kiinnitys ja kannakointi 16

17 IV-kanavat ja asennus ) ) # # 18 Ylemmän kuvan vasemmassa reunassa näkyy kanavien sijainti rakennuksessa. Alakuvaan on kanavat piirretty oikein viivalaaduin. 17

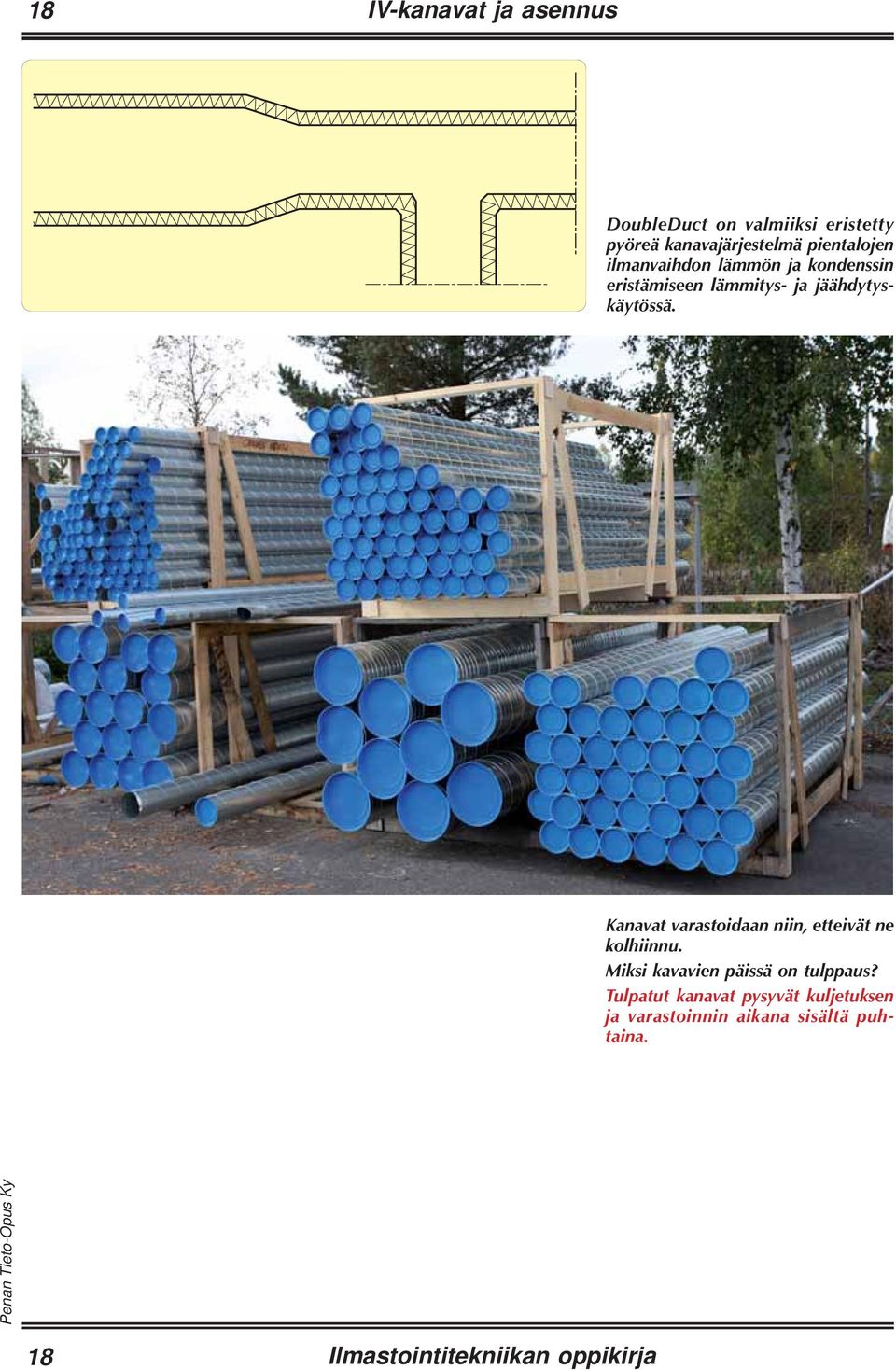

18 18 IV-kanavat ja asennus DoubleDuct on valmiiksi eristetty pyöreä kanavajärjestelmä pientalojen ilmanvaihdon lämmön ja kondenssin eristämiseen lämmitys- ja jäähdytyskäytössä. Kanavat varastoidaan niin, etteivät ne kolhiinnu. Miksi kavavien päissä on tulppaus? Tulpatut kanavat pysyvät kuljetuksen ja varastoinnin aikana sisältä puhtaina. 18

jäähdytyskäytössä. Kanavat varastoidaan niin, etteivät ne kolhiinnu.

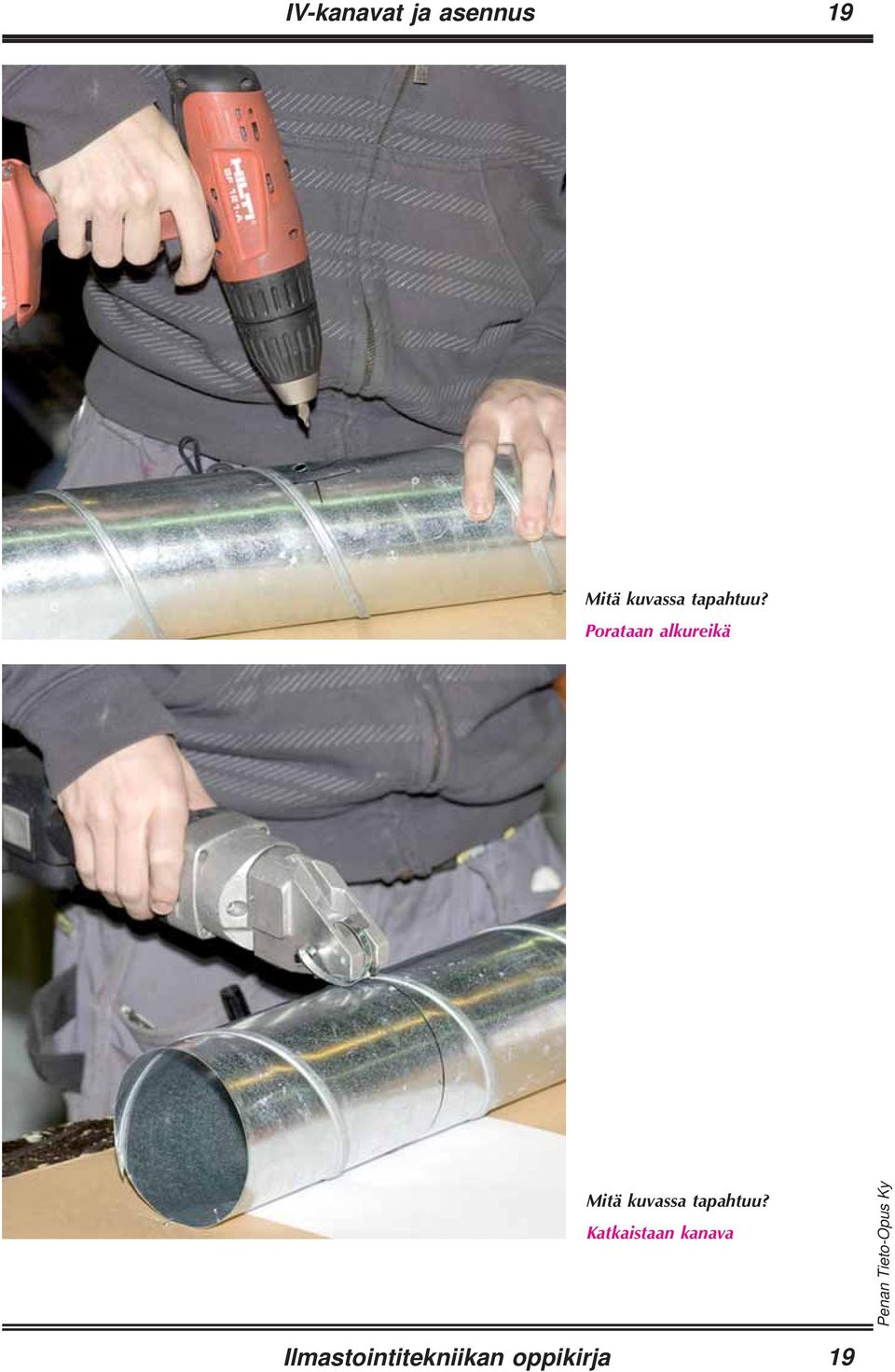

19 IV-kanavat ja asennus 19 Mitä kuvassa tapahtuu? Porataan alkureikä Mitä kuvassa tapahtuu? Katkaistaan kanava 19

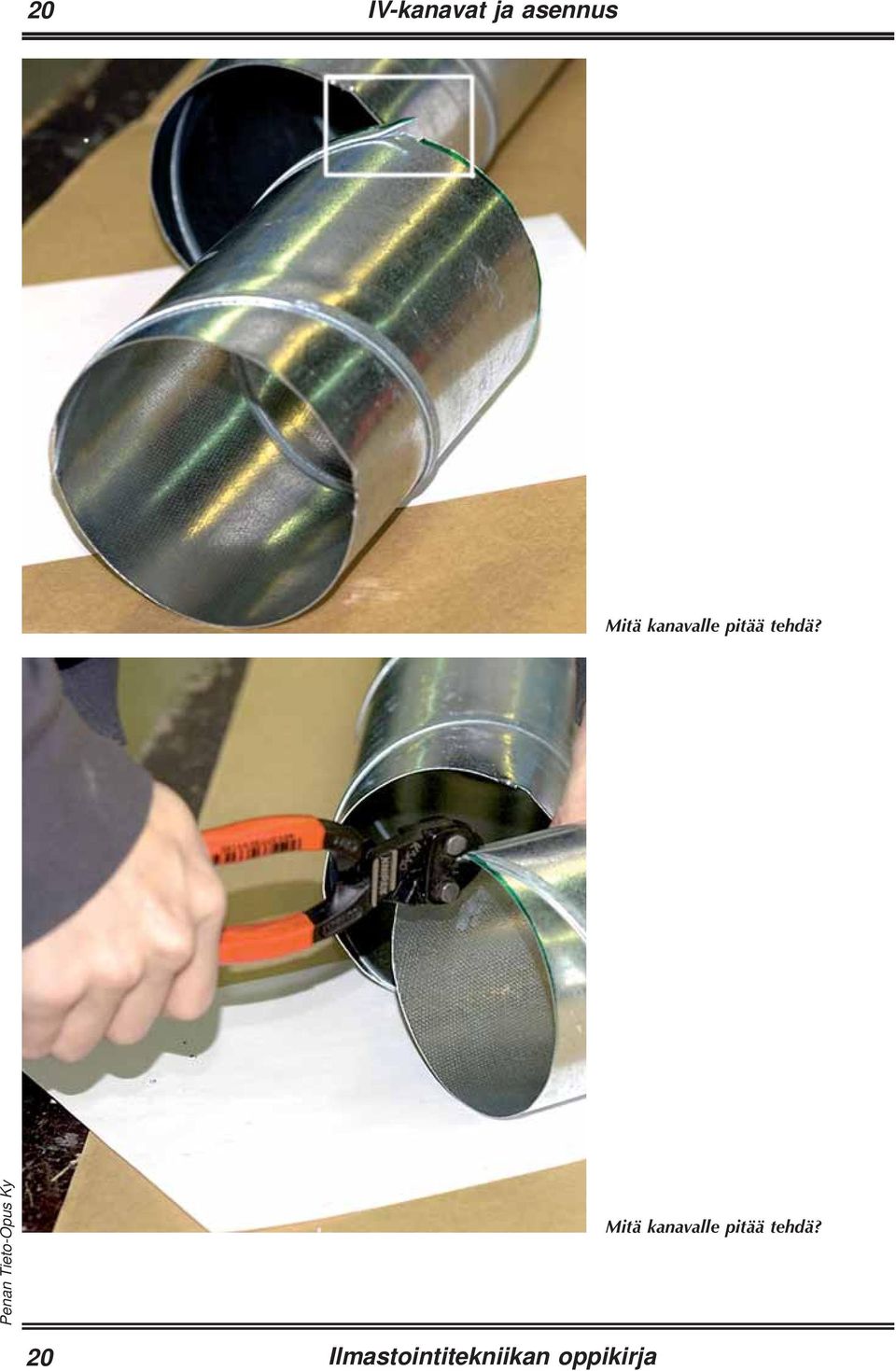

20 20 IV-kanavat ja asennus Mitä kanavalle pitää tehdä? Mitä kanavalle pitää tehdä? 20

21 IV-kanavat ja asennus 21 Mitä kuvassa näkyy? Mitä kuvassa tapahtuu? 21

22 22 IV-kanavat ja asennus Alkureikä 22

23 IV-kanavat ja asennus 23 Esimerkki asennuksesta Kannakkeen asennus Kannakkeen asennus 23

24 24 IV-kanavat ja asennus Valmis liitos Liitoksen idea Missä on kanavan sisäpuoli? Kuvan alareunassa 24

25 IV-kanavat ja asennus 25 Valmiita osia 25

26 26 IV-kanavat ja asennus! " $ # 1 = Kanava 2 = Höyrysulun läpiviennin tiivistyslaippa 3 = Katkaistava kanavaosuus 4 = Valmis kattopinta 5 = Venttiili 6 = Kiinnitysruuvi Mitä ovat kanavan ympärillä olevat metallisidokset? Panta kiristää liitoksen eristyksen ilmatiiviiksi niin, ettei kondensoitumista tapahdu ja reikänauhan avulla kanavisto kiinnittyy rakenteisiin. 26

27 Kannakointi ja eristys 27 Ilmanvaihtojärjestelmissä on useita eristysvaatimuksia ja -perusteita. Ne kaikki tai jotkut niistä voivat esiintyä samanaikaisesti. Miten menetellään? 27

28 28 Kannakointi ja eristys Valmiita eristeen kulma- ja haaroituskappaleita Mitkä ovat 2 eristykseen liittyvää etua, jotka osilla voidaan mahdollisesti saavuttaa? 28

29 Kannakointi ja eristys 29 Eristeiden erilaisia kiinnitystapoja 29

30 30 Kannakointi ja eristys Mitä hyötyä on esim. eristeen alumiinipinnoitteesta? Mitä hyötyä on kanavien lämpöeristyksestä? 30

31 Kanavan nuohous ja puhtaus 31 Visuaalisen puhtausasteikon kuvasarja. Mitä laitoksen puhtauden ja säädön avulla saavutetaan? IV-laitosten puhdistuksen ja säädön avulla varmistetaan laitoksen oikea toimivuus, hygieenisyys, paloturvallisuus sekä energiataloudellisuus. Miten kanavan likaisuus voidaan yksinkertaisesti todeta? Yksinkertaisella sormipyyhkäisyllä vedetään pölyisen kanavan pintaan sormella 10 cm pitkä vana. Tulosta arvioidaan pölyn kasautumisena sormen eteen ja pölykerroksen sekä pintaan tulleen puhtaan vanan välisenä kontrastierona. Visuaalisen menetelmän tärkein kriteeri on puhtailta näyttävät pinnat. 31

32 32 Kanavan nuohous ja puhtaus Harjauskone sekä harja pyöreässä kanavassa Harja suorakaidekanavassa 32

33 Laitoksen mittaus ja tasapainotus 33 & $ $ A I A K L O D O A Miltä alueelta mitataan huoneilman lämpötila? Mittaus tehdään 1,10 metrin korkeudelta, 0,6 metrin etäisyydeltä huoneen suurimmasta ikkunasta, sen keskikohdalta tai ikkunalaudan keskikohdalta. Lämpötilakerrostumat todetaan edelläolevasta mittauspisteestä rekisteröimällä ilman lämpötilat myös 0,1 ja 1,8 metrin korkeuksilla. 33

34 34 Laitoksen mittaus ja tasapainotus Mittaus- ja mittalaitekuvat ovat Teknocalor Oy Lämpötilaa voidaan mitata viereisellä mittalaitteella. Teknocalor Oy. Mikä mittavirhe eliminoituu tällaisen mittalaitteen ansiosta? 34

35 Laitoksen mittaus ja tasapainotus 35 Lämpötilan ja kosteuden mittalaite Psykrometrissä on kaksi lämpömittaria, joista toinen mittaa ilman kuivalämpötilaa ja toinen märkälämpötilaa. Märkälämpötilan mittauksessa lämpömittarin tuntoelimen ympärille on kiedottu märkä puuvillakangassukka. Mitä kuivempaa ilma on, sitä enemmän kosteasta sukasta haihtuu vettä ja sen alhaisempi on mittarin lämpötilaosoitus. Lämpötilaero on yleensä muutamia asteita riippuen ilman kosteudesta. 35

36 36 Laitoksen mittaus ja tasapainotus = = L = JK F F = K I 6 A I J= JJ= L = = = L EI J E! = = L = JK F F = K I E E EA J EI O O I EEJE 8 K J E = A J K EEJE 5 L EJE H A I JA F = E A A J K Järjestelmäkaavio esittää testausperiaatteen. Kaksi turbiinipuhallinta muodostaa ilmavirran, joka johdetaan paksun vuotoletkun kautta eristettyyn kanavajärjestelmään. Tämä tuloilma aiheuttaa järjestelmässä vallitsevan paineen nousun. Tämä paine johdetaan kapeamman järjestelmäpaineletkun kautta ilmavuotomittariin. Turbiinipuhaltimet säätyvät vertaamalla haluttua painetta nykyiseen paineeseen. Tulppaus 36

37 Käyttö, huolto ja tarkistukset 37 Venttiileistä kuuluva voimakas suhina johtuu väärästä venttiilivalinnasta, puutteellisesta perussäädöstä tai venttiilien likaisuudesta. Kokonaan poistettu venttiili sotkee ilmastoinnin toiminnan. 37

38 38 Käyttö, huolto ja tarkistukset Liesituuletin ja sen rasvasuodin LTO-kenno voidaan vetää ulos pesua varten. Tupakointi on paras tehdä ulkotiloissa. 38
