MUOVIKANAVISTON SUUNNITTELU- JA ASENNUSOHJE
|
|
- Anna Halttunen
- 8 vuotta sitten
- Katselukertoja:
Transkriptio
1 MUOVIKANAVISTON SUUNNITTELU- JA ASENNUSOHJE Ilmastoinnin muovikanavisto
2 Muovikanavan käytön rajoitukset: Muovikanaviston käyttö rajataan P3-luokan rakennuksiin ja yhteen asuntoon. Luokkavaatimus eristyksineen D-s2,d2 Liesituulettimen jäteilmakanava on asennettava peltikanavasta.

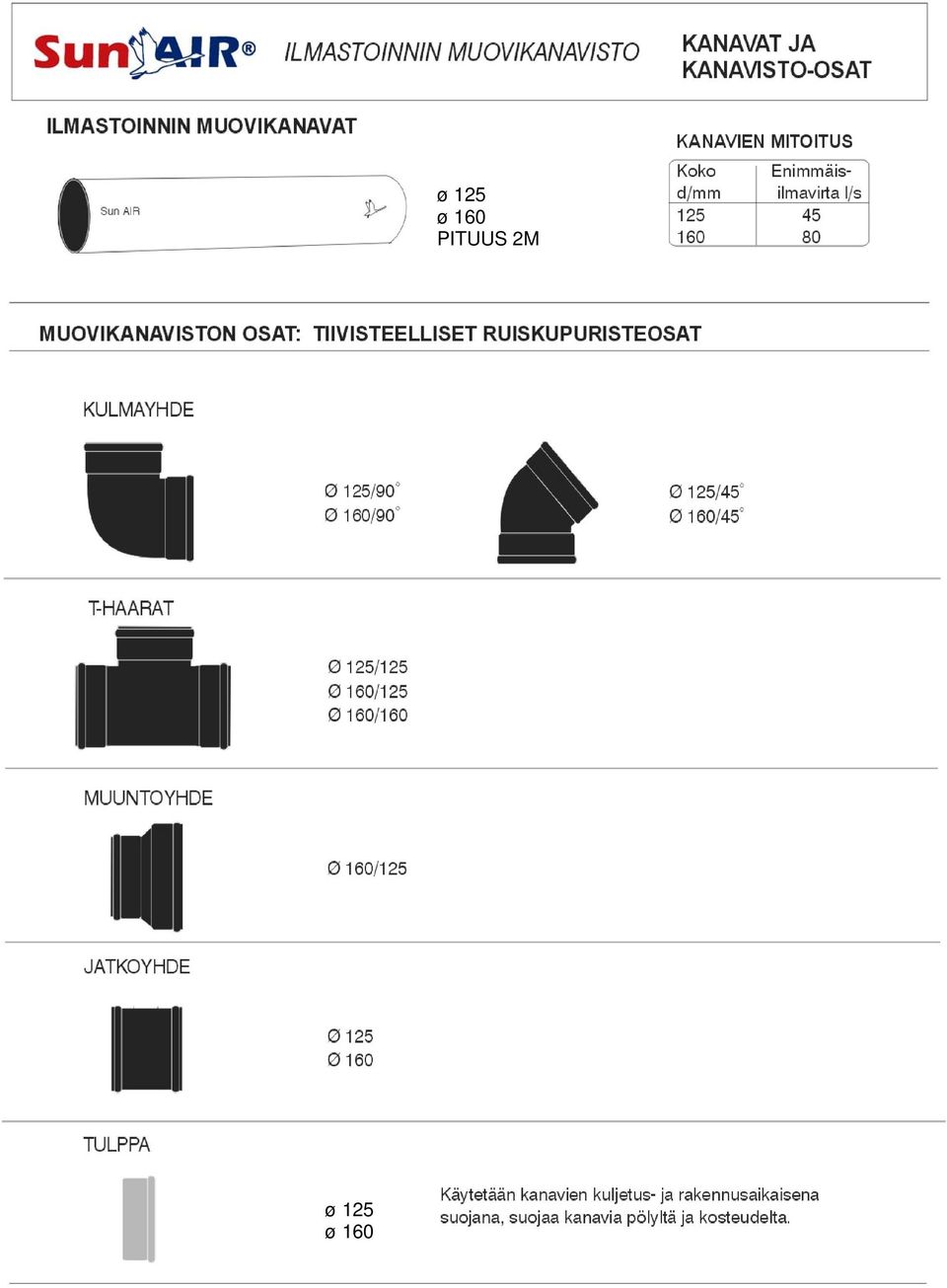

3 ø 125 ø 160 ø 125 ø 160 PITUUS 2M
4 VENTTIILIT Tuloilmaventtiili ilmanohjaimen kanssa EHKTS-100 EHKTS-S-100 (sauna) Saunaventtiilin tunnistaa punaisesta tarrasta ja kiinnityskehyksestä Venttiilin esisäätötaulukko, paine-ero 20 Pa Tuloilma (l/s) 4, 5, 6, 7, 8, 9, 10, 11, 12, 13 Kierrosta auki 2, 3, 3, 4, 5, 6, 6, 8, 9, 11
5 VENTTIILIT Tuloilmaventtiili ilmanohjaimen kanssa EHKTS-125 EHKTS-S-125 (sauna) Saunaventtiilin tunnistaa punaisesta tarrasta ja kiinnityskehyksestä Venttiilin esisäätötaulukko, paine-ero 20 Pa Tuloilma (l/s) 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17 Kierrosta auki 2, 3, 3, 3, 4, 4, 5, 5, 6, 6, 7, 8, 8, 9
6 VENTTIILIT Poistoilmaventtiili EHP-100 EHPS-100 (sauna) EHSA-100 (saunaventtiili puunupilla) Saunaventtiilit sisältää kiinnityskehyksen Saunaventtiilin tunnistaa punaisesta tarrasta tai puunupista. Lämmönkesto n. 200 C. Venttiilin esisäätötaulukko, paine-ero 20 Pa Tuloilma (l/s) 3, 4, 5, 6, 7, 8, 9, 10, 11 Kierrosta auki 4, 6, 8, 10, 12, 14, 16, 18, 20
7 VENTTIILIT Poistoilmaventtiili EHP-125 EHPS-125 (sauna) EHSA-125 (saunaventtiili puunupilla) Saunaventtiilit sisältää kiinnityskehyksen Saunaventtiilin tunnistaa punaisesta tarrasta tai puunupista. Lämmönkesto n. 200 C. Venttiilin esisäätötaulukko, paine-ero 20 Pa Tuloilma (l/s) 3, 4, 6, 8, 10, 12, 14, 16, 18 Kierrosta auki 3, 4, 7, 10, 13, 15, 18, 22, 24
8 VENTTIILIT SEINÄVENTTIILI EHTH-100 AIR WISE OY:N OMA MALLI VARUSTETTU PAKSULLA TIIVISTEELLÄ. KÄY SUORAAN 125 MUOVIKANAVAAN ASENNUS
9 VENTTIILIT SEINÄVENTTIILI LINO-100 LINO-125
10 VENTTIILIT SEINÄVENTTIILIN ASENNUS LINO-100 LINO-125
11 SÄLEIKKÖ MUOVINEN ULKOSÄLEIKKÖ EHUS-160 EI SISÄLLÄ HYTTYSVERKKOA EHUS-200 EI SISÄLLÄ HYTTYSVERKKOA EHUSV-160 EHUSV- MALLEISSA ON SIVUSTA VETÄMÄLLÄ EHUSV-200 IRROITETTAVA VERKKOKASETTI
12 EH- VENTTIILIN ASENNUS JA HUOLTO Kiinnitysesimerkit EHSM-XXX EHP-XXX EHSM-XXX EHP-XXX EHRL-XXX Venttiilien säätö - Paine-eromittaus kuvan osoittamasta kohdasta. - Säätö kiertämällä venttiilinkaraa (nousu 1mm / kierros). - Nollataso venttiilin kiinniasento. Venttiilien asennus putkeen Painemittari Asennus painamalla kanavaan: - Varmista putken kiinnitys ennen venttiilin asennusta Asennus kehyksellä: - Paina kehys kanavan päähän ja kiinnitä ruuveilla. - Saunaventtiilit asennetaan kattoon kiinnityskehyksellä, tai ilman kehystä, jolloin ne varmistetaan ruuveilla. Seinäasennuksessa voidaan käyttää painettavia venttiilejä. Saunaventtiili erottuu huoneventtiilistä siinä olevasta punaisesta tarrasta tai puunupista. Huolto-ohje Tämä huolto-ohje koskee EH- koneellisia ilmanvaihtoventtiilejä. Venttiilit on asennettuina kattoon tai seinäpintaan ja vaativat asukkaalta ainoastaan pintapuolisen puhdistamisen. Puhdistus suoritetaan pölynimuria käyttämällä, esim. verhosuulakkeella ainoastaan mahdollisen huoneilmasta tulleen pölyn poistamiseen. Venttiilit voidaan myös puhdistaa pyyhkimällä kostealla talouspaperilla. Kattopintaan venttiilin ympärille muodostuneen huonepölyn poistaminen tapahtuu ainoastaan pölynimuria käyttäen.
13 MUOVIKANAVISTON JA TIIVISTEELLISTEN RUISKUPURISTEOSIEN KÄSITTELY: HUOM! MUISTA POISTAA TULPAT PUTKEN PÄISTÄ ENNEN ASENNUSTA. Muovikanaviston käsittely on vaivatonta. Kanava katkaistaan esimerkiksi pistosahalla jiiripenkissä ja jäysteet poistetaan puukolla. Ennen kanaviston asentamista puhdista kanavat tarvittaessa irtopölystä, työntämällä kangasrätti putken läpi. Osien pysyvyys varmistetaan esim. pop-niitillä.
14 KANAVISTON ERISTÄMINEN Lämpimässä tilassa Kylmässä tilassa KANAVA (esim. huone) (esim. ullakko) Poistoilma Ei eristystä LE 2*50mm Jäteilma Solukumi 9mm (Armaflex) LE 2*50mm Kierrätysilma Ei eristystä LE 2*50mm Ulkoilma Solukumi 19mm (Armaflex) LE 50mm Tuloilma Ei eristystä LE 2*50mm
15 ÄÄNENVAIMENNUS MUOVISET ÄÄNENVAIMENTIMET Muovisen äänenvaimentimen vaimennusaineena on hygieeninen Dacron. Vaimennin on iskunkestävä, kevyt ja kantikas tuote. Se on siten nopea ja helppo asentaa. Äänenvaimennin on VTT:n testaama ja se täyttää, sekä tiiviysvaatimusluokan D, että ilmanvaihdon puhtausluokan M1 rakennustietosäätiö, RTS). Malli Kanavakoko Pituus mm Korkeus mm Leveys mm EHÄV ø 125mm EHÄV ø 125mm EHÄV ø 125mm EHÄV ø 160mm EHÄV ø 160mm EHÄV ø 200mm Huom! Äänenvaimentajan asennus muovikanavistoon vaatii muoviset jatkoyhteet.

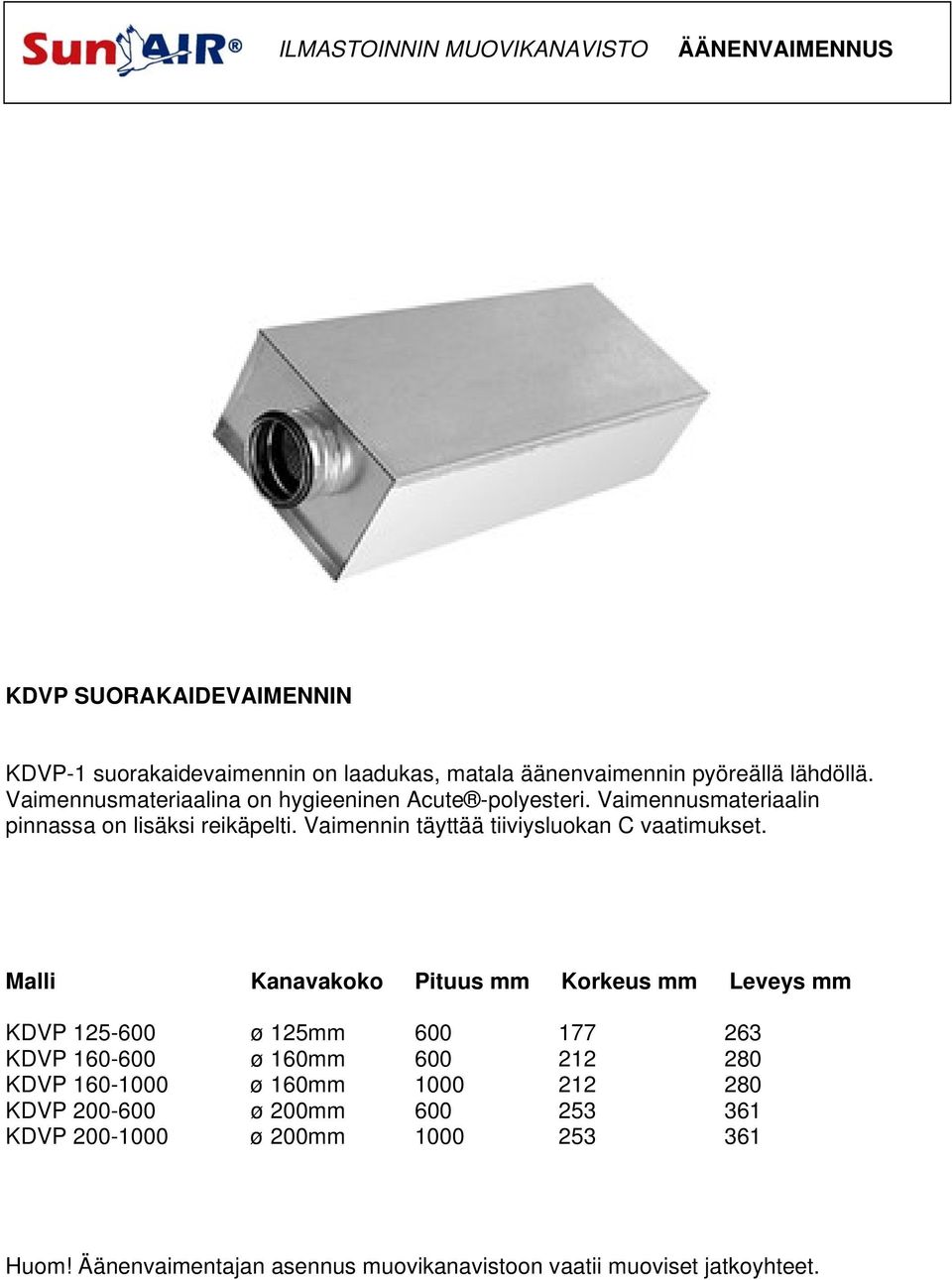

16 ÄÄNENVAIMENNUS KDVP SUORAKAIDEVAIMENNIN KDVP-1 suorakaidevaimennin on laadukas, matala äänenvaimennin pyöreällä lähdöllä. Vaimennusmateriaalina on hygieeninen Acute -polyesteri. Vaimennusmateriaalin pinnassa on lisäksi reikäpelti. Vaimennin täyttää tiiviysluokan C vaatimukset. Malli Kanavakoko Pituus mm Korkeus mm Leveys mm KDVP ø 125mm KDVP ø 160mm KDVP ø 160mm KDVP ø 200mm KDVP ø 200mm Huom! Äänenvaimentajan asennus muovikanavistoon vaatii muoviset jatkoyhteet.
17 HYVÄ TIETÄÄ SunAIR OSIEN LIITTÄMISESTÄ Air Wise Oy:ltä tilatut muoviventtiilit sopivat suoraan SunAir-muoviputkeen, asennus painamalla paikalleen. Seinäventtiili LINO-100 varustettuna muovikanaviston paksulla tiivisteellä käy suoraan 125mm:n muovikanavaan. Muoviseen T-haaraan asennettava peltitulppa asennetaan painamalla se paikalleen. Molemmissa osissa on tiiviste. Jos tulppaa käytetään puhdistus- ja tarkistustienä se on hyvä kiinnittää ruuveilla. Peltiosien liittämisessä muoviosiin toimii seuraava perussääntö: Peltinen jatkoyhde, jota käytetään peltiputkien liittämisessä. Sopii muovisen SunAirjatkoyhteen sisään. Esim mm peltisestä runkoputkesta 160mm haara muoviputkella: peltinen T-haara 200/160 > haaraan muovinen160mm jatkoyhde > muoviputki 160mm. Esim. 2 Supistaminen suoralla linjalla 250mm:stä peltiputkesta 160mm muoviputkeksi: Peltinen muuntoyhde 250/160 > muovinen 160mm jatkoyhde > muoviputki 160mm. SunAir- ja Parmair malliston IV- koneista, joissa on kattokiinnityslevy. lähdetään rakentamaan muovikanavistoa seuraavasti. Ensin tulee peltinen jatkoyhde, joka sopii suoraan kattokiinnityslevyssä olevaan lähtökaulukseen. peltisestä jatkoyhteestä voidaan jatkaa eteenpäin joko muovisella jatkoyhteellä tai kulmayhteellä. Yli 160mm:stä lähtökauluksesta lähdetään aluksi peltiputkella. Muoviputkelle haaroitus toteutetaan jakolaatikolla, T-haaroin tai sivuliittimin. Saunaseurakanava: Saunaseurakanavan yläpäässä on tiivisteellinen lähtökaulus, josta voidaan suoraan lähteä peltiputkella. Muovikanavan ollessa kyseessä, liittämiseen tarvitaan Ø 125mm muovinen jatkoyhde. Lauteiden alle tulevana venttiilinä käytetään peltikanaviston poistoventtiiliä (EH-P-EHPS-125).Venttiili sisältää muovisen kiinnityskehyksen.
