Talotekniikan tarkoitus, helppous ja säästö

Transkriptio

1 Talotekniikan tarkoitus, helppous ja säästö Kaaviosta näkee, että rivitaloa (150 kwh/ m2), jonka lämmitetty nettoala on 250 m2 saa lämmittää esim. öljylämmityksenä (matalaenergia). Entä kaukolämmöllä? Kyllä käy. Kaikki lämmitysmuodot, jotka ovat viivalla tai alla, voidaan käyttää. Oleskeluvyöhyke on huoneen lattiasta 1,8 metrin korkeudelle ulottuva tila. Sen sivupinnat ovat 0,6 metrin etäisyydellä seinistä tai kiinteistä rakennusosista. Huoneilman lämpötila mitataan 1,1 m korkeudelta mistä tahansa oleskeluvyöhykkeen alueelta. 1 Rakennusluvan saannin edellytyksenä ovat vuotuiset E-luvut, joita ei saa ylittää. Pientalon e-luvun on sovittava murtoviivan alle Rivitalo 150 kwh/m2 Asuinkerrostalo 130 kwh/m2 Toimistorakennus 170 kwh/m2 Liikerakennus 240 kwh/m2 Majoitusliikerakennus 240 kwh/m2 Opetusrakennus ja päiväkoti 170 kwh/m2 Sairaala 450 kwh/m2 1

2 2 Talotekniikan automatiikka ja sen laitteita Säätöpelti ja sen toimimoottori = J J E = I J = " $! 2 = J J A H A E A Kolmitieventtiilin osia 1. Kara 2. Tiivistys 3. Runko 4. Aukko kattilan vedelle 5. Aukko patterin vedelle 6. Sekoittuminen Jos aukko 4 suurenee, aukko 5 pienenee ja päinvastoin. Aukkojen suuruudet määrittävät sekoittuvien vesien määrät ja sitä kautta menoveden lämpötilan. Pattereille menevä vesimäärä on vakio. # 2 = JJA HA E J= 2

3 4 Talotekniikan mittauksia Infrapunakamera ja näytössä oleva kiinteistö. Infrapunakuva koostuu tuhansista pisteistä, joista jokainen esittää lämpötilaa. Tietokoneella kuvaa käsiteltäessä ja tarkastellessa lämpötilaeroista saa erittäin kattavan käsityksen. Teknocalor Oy. Kameran avulla nähdään tulevan ongelman syy jo ennakkoon.. Hiushygrometrin kalibrointi. Kääri laite läpimärkään talouspaperiin ja vielä märkään pyyheliinan tunniksi. Raota pakettia vain sen verran, että saat säätöruuvista kiertää osoittimen lukemaksi n. 95 %. Jos laitteen mukana tulee tarkemmat ohjeet, noudata niitä. 4

4 5 Eri tavoin tuotettua lämpöä Säiliön täyttöä ei saa jättää pelkästään ylitäytönestimen varaan. 5

5 6 Patteriverkosto ja sen perussäätö Kattosäteilijät voivat olla grafiittivalun sisällä, jolloin lämpökamerallakaan ei saada näkyviin lämmintä putkikierukkaa. Säteilijän pintalämpötila on kauttaaltaan sama. Säteilijöitä voidaan käyttää myös jäähdytykseen. Katossa oleva tumma suorakaide on säteilijä ja sen vieressä olevat putkilenkit kuvaavat ainoastaan säteilijän näkymättömissä olevaa sisusta. Samassa säteilijässä voi olla sekä lämmitys että jäähdytysputkisto. 6

6 Patteriverkosto ja sen perussäätö 7 Kuvissa on irto- ja kiintoanturi. Irtoanturia käytetään, kun kiintoanturi asennettaisiin pystysuoraan ylöspäin tai verhojen taakse, esteelliseksi. Kiintoanturia käytetään asennuksissa, joissa huoneilma pääsee vapaasti kiertämään anturin kautta. Tarkkaa säätöä vaativissa huonetiloissa suositellaan käytettäväksi vain irtoanturia. Lämpötilojen mittauspaikat ovat: lämmönjakohuoneessa säätölaitteiden jälkeen, nousulinjoissa linjasäätöventtiileiden jälkeen ja pattereilla patteriventtiileiden jälkeen. 7

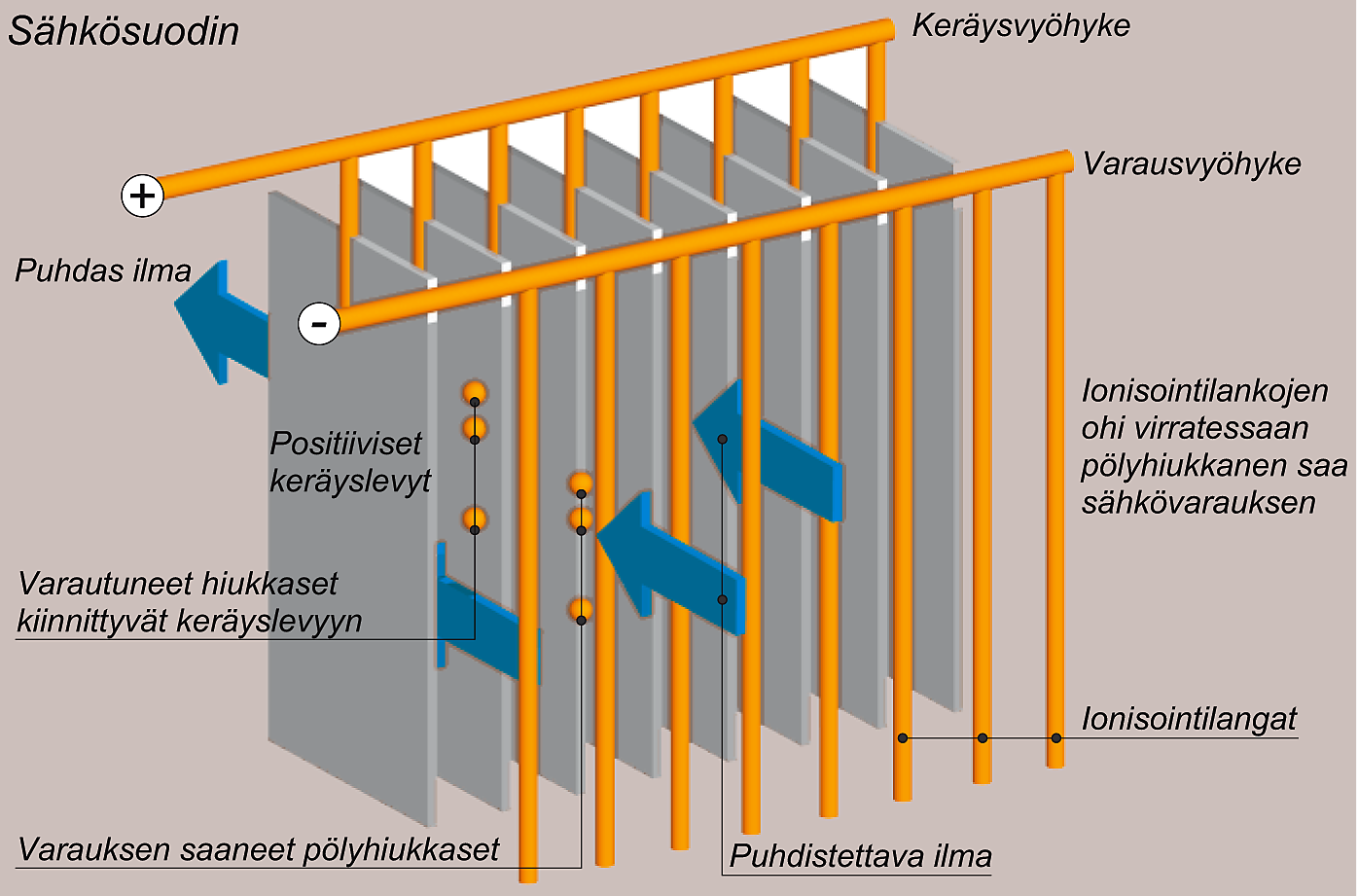

7 8 Ilmastointi Varmista kojeen käyntiinlähtemättömyys, käytä sopivaa työasua ja riittävän tehokasta hengityssuojainta. Myös silmäsuojainta voidaan käyttää. Patteri on auton jäähdyttimen kaltainen. 8

8 Ilmastointi K = J J K EH = I J = 1 = I J E E I K K EJ J A K E = I J E J EF = E E 9 1 = I J E JEF = E J K 6 + F = K K E= = JJ HE = K K JE = K = = = A I K I O LA I EI E E 8 A O J E Kuvassa on aktiivipalkkijärjestelmä Ilmastointipalkki, Halton 9

9 10 Sähkö Pistotulppa ja vikavirtasuojakytkin Siirrettävä 10/30 ma pakkaskestoinen välivikavirtasuoja Käytä ulkojatkojohdoissa ehdottomasti vikavirtasuojakytkintä. 10

10 Sähkö 15 Vieressä on esimerkki pistotulppien ja -rasioiden yhteensopivuudesta. 15
