2 Yleistä, painot ja vastalaipan mitat Yleistä Ulospuhallushajoitin EYMA:n ja ilmanottolaite DYMA:n rakenne, mitat ja toiminta on selostettu erillisessä esitteessä. ( fi/184/0/3/28f827c7-962f-45b8-83f ) Laitteiden asennuksesta ja läpivientikanavasta vastaa IV-urakoitsija. Rakennusaineisen piipun läpivientikanavan ympärille rakentaa rakennusurakoitsija ja vastaa myös sen vesieristämisestä. Tässä annetaan esimerkkejä, miten läpiviennin voi toteuttaa. Jokainen tapaus on omanlaisensa, joten kaikenkattavia ohjeita ei voida tässä antaa. Fläkt Woods Oy ei ota vastuuta läpivientien toteutuksista. Laitteet voidaan asentaa esim. lämpö-/äänieristetyn erikseen valmistetun läpiviennin päähän, rakennusaineisen piipun päähän, tai suoraan kanavan päähän. Laitteen koko ja paino on huomioitava valittaessa asennustapaa. Rajakokoina voidaan pitää 040, ja Laitteiden vakioliitännät kanavaan on Veloduct-liitin koossa 040 ja pienemmät ja laippaliitos suuremmissa. Kanavistoon päätelaitteen alapuolelle on myös tehtävä vesitiivis kammio, jonka pohjalta mahdollinen kanavaan kulkeutunut vesi johdetaan viemäriin vesilukon kautta. Ilmastointiurakoitsija vastaa läpivientikanavan ja päätelaitteen asennuksesta ja kiinnityksestä. Rakennusurakoitsija vastaa reikien tekemisestä rakenteisiin, tukirakenteista, piipun rakentamisesta läpivientikanavan ympärille sekä piipun pellityksistä ja vesieristeistä. Vastuurajat luetellaan urakka-asiakirjoissa esim. alla olevan mukaisesti ja muutoksista sovitaan työmaakokouksissa. LVI-suunnittelija: - läpiviennin koko, korkeus kattopinnasta - läpiviennin toteuttamistapa, kanavaliitännät, kanavakoot - kanavien ja läpiviennin LE / ÄE vaatimukset, eristeiden tilantarve - läpiviennin mekaaniselle kestävyydelle asetettavat vaatimukset - kanavaan mahdollisesti kulkeutuvan veden poisto LVI-urakoitsija: - läpivientikanavan toteutus asennuspaikalla IVsuunnitelman mukaisesti - päätelaitteen asennus Rakennesuunnittelija: - tukirakenteiden konstruktiot, rakennekuvat - tukirakenteiden kiinnitys runkorakenteeseen - pinnoitukset, vesieristäminen Rakennusurakoitsija: - tarvittavien reikien tekeminen rakenteisiin - tukirakenteiden tekeminen valitun asennustavan mukaan (IV-suunnitelma, rakennekuvat) - tukirakenteiden pinnoitukset, levytykset - tukirakenteiden, läpivientikappaleiden pellitys ja vesieristäminen Laitteiden painot (kg): (huomioitava läpiviennin konstruktiossa) Koko EYMA EYMA-2 DYMA Vastalaipan mitat: Vastalaipan tyyppi EBGA-2-bbb Koko bbb Ds mm E mm G mm ØG - n kpl ØE ØDs n kpl Aine mm 6 x 50 6 x 50 6 x 50 6 x 50 6 x Q kg 3,5 5,1 6,3 9,5 11,7 Fläkt Woods FIFLO FI

Rakennusaineisen piipun läpivientikanavan ympärille rakentaa rakennusurakoitsija ja vastaa myös sen vesieristämisestä. Tässä annetaan esimerkkejä, miten läpiviennin voi toteuttaa.

3 Huomioitavia asioita kaikissa asennustapauksissa Huomioitavia asioita kaikissa asennustapauksissa - ulospuhallushajottajan etäisyys kattopinnasta määräytyy ensisijaisesti D2:n mukaan (vähintään 900 mm, poikkeamia voidaan tapauskohtaisesti sallia). Tässä esitetyillä mitoilla rakennetun läpivientikappaleen korkeus kattopinnasta on silloin 700 mm. - jos kanavalta vaaditaan paloeristystä, on paloeristeen oltava 300 mm vesikaton yläpuolelle (ks. E7) - läpivientikanavan laipan korkeus läpivientirakenteen yläreunasta vähintään 100 mm - pellityksen kaulus nostetaan vähintään 20 mm läpivientikanavaa vastaan ylös - diffuusiotiivistämisestä huolehdittava - kanavien liitoksissa on kumitiivisteiden lisäksi käytettävä tiivistekittiä vesivuotojen välttämiseksi >900 >700 >20 >100 Pellitys (RU) Kantava rakenne (RU) Eristys IV-suunnitelman mukaan (RU) Höyrynsulku (RU) Eristys + mahd. diffuusiotiivis pellitys IV-suunnitelman mukaan (IU) Fläkt Woods FIFLO FI

- jos kanavalta vaaditaan paloeristystä, on paloeristeen oltava 300 mm vesikaton yläpuolelle (ks.

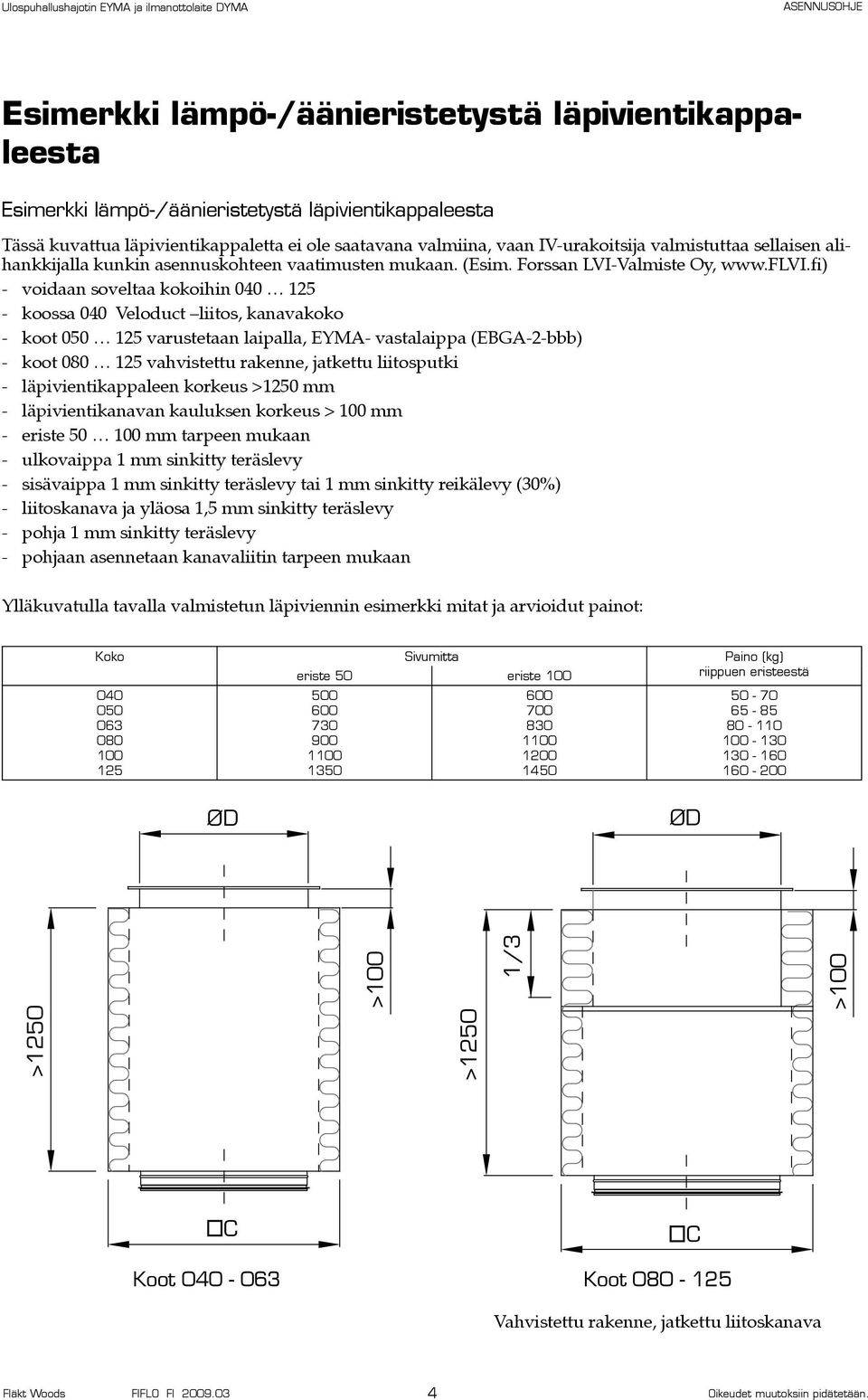

4 Esimerkki lämpö-/äänieristetystä läpivientikappaleesta Esimerkki lämpö-/äänieristetystä läpivientikappaleesta Tässä kuvattua läpivientikappaletta ei ole saatavana valmiina, vaan IV-urakoitsija valmistuttaa sellaisen alihankkijalla kunkin asennuskohteen vaatimusten mukaan. (Esim. Forssan LVI-Valmiste Oy, - voidaan soveltaa kokoihin koossa 040 Veloduct liitos, kanavakoko - koot varustetaan laipalla, EYMA- vastalaippa (EBGA-2-bbb) - koot vahvistettu rakenne, jatkettu liitosputki - läpivientikappaleen korkeus >1250 mm - läpivientikanavan kauluksen korkeus > 100 mm - eriste mm tarpeen mukaan - ulkovaippa 1 mm sinkitty teräslevy - sisävaippa 1 mm sinkitty teräslevy tai 1 mm sinkitty reikälevy (30%) - liitoskanava ja yläosa 1,5 mm sinkitty teräslevy - pohja 1 mm sinkitty teräslevy - pohjaan asennetaan kanavaliitin tarpeen mukaan Ylläkuvatulla tavalla valmistetun läpiviennin esimerkki mitat ja arvioidut painot: Koko Sivumitta Paino (kg) riippuen eristeestä eriste 50 eriste ØD ØD >1250 >100 >1250 1/3 >100 Koot Koot Vahvistettu rakenne, jatkettu liitoskanava Fläkt Woods FIFLO FI

fi) - voidaan soveltaa kokoihin 040 125 - koossa 040 Veloduct liitos, kanavakoko - koot 050 125 varustetaan laipalla, EYMA- vastalaippa (EBGA-2-bbb) - koot 080 125 vahvistettu rakenne, jatkettu

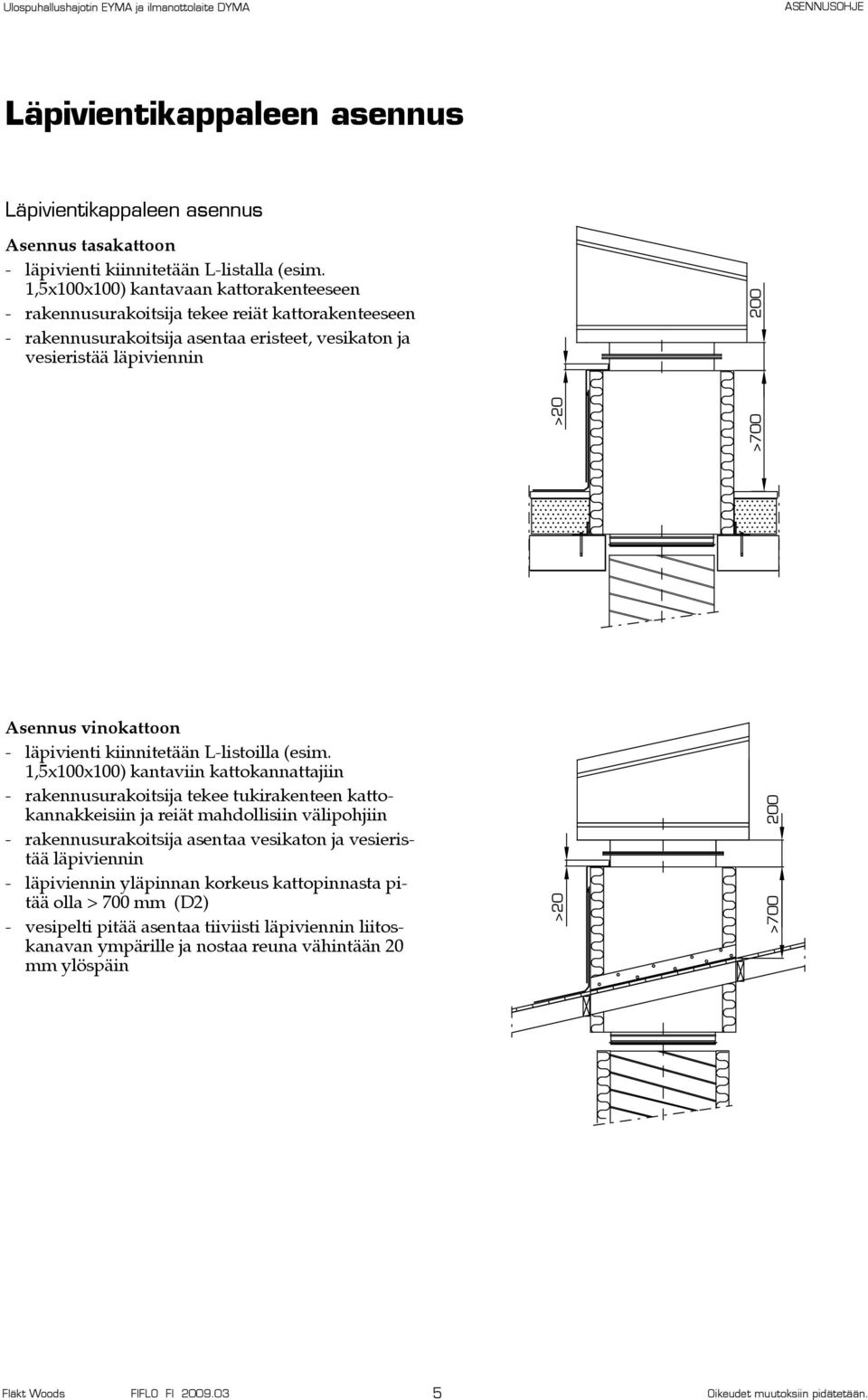

5 Läpivientikappaleen asennus Läpivientikappaleen asennus Asennus tasakattoon - läpivienti kiinnitetään L-listalla (esim. 1,5x100x100) kantavaan kattorakenteeseen - rakennusurakoitsija tekee reiät kattorakenteeseen - rakennusurakoitsija asentaa eristeet, vesikaton ja vesieristää läpiviennin >20 > Asennus vinokattoon - läpivienti kiinnitetään L-listoilla (esim. 1,5x100x100) kantaviin kattokannattajiin - rakennusurakoitsija tekee tukirakenteen kattokannakkeisiin ja reiät mahdollisiin välipohjiin - rakennusurakoitsija asentaa vesikaton ja vesieristää läpiviennin - läpiviennin yläpinnan korkeus kattopinnasta pitää olla > 700 mm (D2) - vesipelti pitää asentaa tiiviisti läpiviennin liitoskanavan ympärille ja nostaa reuna vähintään 20 mm ylöspäin >20 > Fläkt Woods FIFLO FI

vinokattoon - läpivienti kiinnitetään L-listoilla (esim.

6 Esimerkki asennuksesta paikalla rakennettuun tukirakenteeseen Esimerkki asennuksesta paikalla rakennettuun tukirakenteeseen - valmistetaan erikseen oheisen kuvan mukainen liitoskappale, jonka IV-urakoitsija kiinnittää paikalla tehtyyn tukirakenteeseen. - tukirakenne valmistetaan alempana olevien esimerkkien mukaan Laipalla (EBGA) varustettu liitoskappale ØD Laippa Kaulus Tukilevy Kanavaliitin >100 Tukilevy Liitoskappale asennetaan paikalla rakennetun läpivienti piipun päähän Kanava voi olla eristetty tai eristämätön (IV-suunnitelma) Liitoskappale >700 Kantava rakenne Tukirakenne kantaa koko päätelaitteen aiheuttaman kuorman. Fläkt Woods FIFLO FI

- tukirakenne valmistetaan alempana olevien esimerkkien mukaan Laipalla (EBGA) varustettu liitoskappale ØD Laippa Kaulus Tukilevy Kanavaliitin >100 Tukilevy

7 Eristämättömän läpivientikanavan asentaminen Eristämättömän läpivientikanavan asentaminen Vastalaipalla varustettu kanava asennetaan kantavaan rakenteeseen tukikehikolla, joka on valmistettu esim. 1,5 x 100 x100 L-profiilista Rakennusurakoitsija valmistaa jälkeenpäin läpivienti piipun kanavan ympärille ja huolehtii vesieristeistä. Ks. konstruktioesimerkkejä jäljempänä. >800 >100 Laippa Rakennusaineinen läpivienti Tukikehikko Kanava kiinnitetään sekä tukikehikkoon että rakennusaineiseen läpivienti piippuun. Tukikehikko Kulmat vahvistetaan levyllä Fläkt Woods FIFLO FI

1,5 x 100 x100 L-profiilista Rakennusurakoitsija valmistaa jälkeenpäin läpivienti piipun kanavan ympärille ja huolehtii vesieristeistä. Ks.

8 Esimerkkejä rakennusaineisten tukirakenteiden konstruktioista Esimerkkejä rakennusaineisten tukirakenteiden konstruktioista Esim. 50 x 100 puutavarasta rakennettu tukikehikko. Kiinnitys kantavaan rakenteeseen rakennesuunnittelijan ohjeiden mukaan. ØD Vaneri 21 mm >700 Vaneri 15 mm Runko 50x100 Fläkt Woods FIFLO FI

50 x 100 puutavarasta rakennettu tukikehikko.

9 Esimerkkejä teräksisestä tukirakenteiden konstruktioista Esimerkkejä teräksisestä tukirakenteiden konstruktioista Soveltuu kokoihin ØD Vaneri 21 mm >700 Vaneri 15 mm Teräskehikko Latta 80x8 Latta 50x5 Latta 50x Kiinnitys kantavaan rakenteeseen Koot 050 ja 063: L 80 x 80 x 8 rakennesuunnittelijan ohjeen mukaan Koot : L 100 x 100 x 10 Ohjeellisia mittoja, jotka tarkennetaan asennustapauksen mukaan: Koko D Fläkt Woods FIFLO FI

rakenteeseen Koot 050 ja 063: L 80 x 80 x 8 rakennesuunnittelijan ohjeen mukaan Koot 080 125: L 100 x 100 x 10 Ohjeellisia mittoja,
