1 Älykäs lämmitysjärjestelmä

2 Sisällys Älykäs DEVI-lattialämmitys... 3 Varaava ja osittain varaava lattia... 4 deviflex DTIP-18 -lämpökaapeli... 4 devimat DTIP-120 -lämpökaapelimatto helppo asentaa... 5 Ohutrakenteiset lattiat... 7 deviflex DTIP-10 -lämpökaapeli uudisrakennuksiin ja saneeraukseen... 7 Puu- ja levyrakenteisten lattioiden lämmitys...8 deviflex DTIP-8 -lämpökaapeli uudisrakennuksiin ja saneeraukseen... 8 Uudisrakennuksiin ja saneeraukseen... 9 Joustava ja lyijytön deviflex DTIE-10/17 -lämpökaapeli... 9 Saneeraukseen devimat DTIF -lämpömatto devireg -termostaatit lattialämmitykseen Oikea termostaatti oikeaan paikkaan devireg 120 -lattiatermostaatti devireg 120 IP 34 -lattiatermostaatti devireg 120 P -lattiatermostaatti devireg 121 -huonetermostaatti devireg 122 -huone- ja lattiatermostaatti devireg 520 -lattiatermostaatti devireg 521 -huonetermostaatti devireg 522 -huone- ja lattiatermostaatti Ulkolämpötilakompensoitu devireg 710 -termostaatti DIN-kiskoasennukseen termostaatit devireg devireg devicom PC PRO Automaattinen lumen ja jään sulatus DEVI -sulanapitojärjestelmän ominaisuudet Käyttökohteet Turvallisuus Jään ja lumen sulatus maa-alueilla Pysäköintialueet ja ajotiet Jalkakäytävät ja ulkoportaat Kattorakenteiden sulanapito Tehontarpeen mitoitus Asennus kattorakenteisiin Putken sulanapito, saattolämmitys Sulanapito putken ulkopuolella Putken sisäiset kaapelit Maa-alueiden, kattorakenteiden ja putkien sulanapidossa käytettävät kaapelit deviflex DSIL devimat DSIA-300 teräspunoksella vahvistettu lämpökaapelimatto ulkoalueiden sulanapitoon...23 deviflex DSIA-25 teräspunoksella vahvistettu lämpökaapeli ulkoalueiden sulanapitoon devimat DSVK-300 -lämpökaapelimatto asfalttiin deviflex DSVK-25 -lämpökaapeli asfalttiin deviflex DTIP deviflex DTIP deviflex DTIP-8 230/400 V deviflex DTIV Itserajoittavat lämpökaapelit Tarvikkeet Sulanapidon termostaatit devireg 316, 330, 610 ja devireg 316 elektroninen differentiaalisäädin DIN-kiskoasennukseen, 10 C +50 C devireg 610 elektroninen, IP 44 pinta-asennustermostaatti, 10 C +50 C devireg 330 elektroninen termostaatti DIN-kiskoasennukseen 10 C +10 C, +30 C +90 C ja +60 C +160 C Ulkoanturi devireg 316-, 330-, 610 -termostaateille devireg 850 -järjestelmät maa-alueiden sekä kattorakenteiden sulanapitoon, DIN-kiskoasennuksinen...30 Muut tuotteet devirail-pyyhekuivaimet lämpimät, kuivat pyyhkeet DEVI -lämpömatto peili joka ei huurru! SSTL-hakemisto Termostaattien kytkentäkaaviot

3 Älykäs DEVI-lattialämmitys Lämpö nousee Mukavuus ja toiminnallisuus ovat etusijalla ajateltaessa uuden talon ostamista, rakentamista tai vanhan saneeraamista. Siksi yhä useammat päätyvät lattialämmitykseen, asennettuna joko koko taloon tai osaan huoneista. Lattialämmitys sähkökaapeleilla on taloudellinen ja käyttövarma ratkaisu, mukava ja pitkäikäinen lämmitysmenetelmä. Lämmitysjärjestelmältä vaaditaan yhä enemmän, siksi sen tulee olla ominaisuuksiltaan monipuolinen. Älykäs Älykäs termostaatti on järjestelmän aivot. Se huolehtii lämpöviihtyvyydestäsi sinun tahtosi mukaisesti ja tekee sen taloudellisesti energiaa säästäen. devireg 550 ajattelee ja oppii huoneen lämpökäyttäytymisen, mittaa lämpöhäviöt ja säätää sen mukaan. Voit myös seurata ja säätää lämpötiloja omalla tietokoneellasi. Perinteiset lämpöpatterit kierrättävät ilmaa. Lämmin ilma nousee kattoon, laskeutuu jäähtyneenä alas ja kulkee lattiaa pitkin noustakseen patterin lämmittämänä taas ylös. Tämä aistitaan vedon tunteena. Viihtyisä DEVIn sähköinen lattialämmitys pitää jalat lämpiminä ja huonelämmön viihtyisänä. Lämpö jakaantuu lattiaan mukavan tasaisesti. Voit valita pintamateriaaliksi haluamasi: laattaa, parkettia, laminaattia Huoltovapaa DEVIn lämpökaapelit ja -matot sekä termostaatit eivät kaipaa mitään huoltotoimenpiteitä. Säädä ja unohda! Teet vain halutut säädöt ja voit nauttia mukavasta lämmöstä ympäri vuoden, vuodesta toiseen. Lomallekin voit lähteä turvallisin mielin. Pudotat vain napin painalluksella lämpötilaa, DEVI hoitaa loput. Luotettava Myönnämme DEVIn lämpökaapeleille ja matoille 10 vuoden TÄYSTAKUUN! Laadun takaa Euroopan suurin, moderni lämmityskaapelitehdas. DEVI -lattialämmitys lämmittää tasaisesti koko lattiapinnan ja fysiikan laki huolehtii lopusta. Lämpö nousee ylöspäin. Tuloksena on miellyttävä lämpö jalat mukavasti lämpiminä ja ylöspäin, kohti ylävartaloa noustessa, lämpötila viilenee sopivasti. 3

4 Varaava ja osittain varaava lattia Lämmityksen varausasteella tarkoitetaan sitä prosentuaalista vuosittaista energiamäärää, joka on käytetty tariffin halvemman aikavyöhykkeen aikana. Varausasteen ollessa 100 % on kaikki lämmitysenergia vuoden aikana tuotettu yöaikana. Betonilaatan paksuudesta riippuen osittain varaava lattialämmitys toimii täysinvaraavana noin C ulkolämpötilaan saakka riippuen lämpöhäviöstä ja asennetusta neliötehosta. Lattialämmityksen suunnittelun perusta on mitoitustilanne eli vuoden kylmin vuorokausi. Niiden perusteella määritellään huoneen lämmitystehon tarve. Osittain varaavan lattian maksimitehoksi suositellaan noin 150 W/m². Tavallisimmin varaustehoksi muodostuu W/m². Suurten ikkuna- ja ovipintojen eteen voidaan asentaa tehovyöhyke poistamaan kylmäsäteilyä. Tehovyöhykkeellä asennusväli on pienempi (teho noin 150 W/m²). Normaalisti varausaste DEVI -lattialämmityksellä varustetuissa rakennuksissa on noin 80 %. Osittain varaavassa lattiassa lämpökaapelit on asennettu suhteellisen paksuun (noin 8 12 cm paksuiseen) betonikerrokseen, jotta riittävä varauskyky saavutetaan. Yösähköllä varattu lattia luovuttaa pehmeästi lämmön päivän aikana huonetilaan. Kaapelin rakenne 2-johtiminen, yksi kylmäpää Liitosjohto 2,5 m, 3 x 1,5 mm² Jännite 230 V Teho 18 W/m Halkaisija 7,4 mm Johtimen eriste PEX Vaippa PVC 90 C Max. lämpötila 65 C Takuu 10 vuoden täystakuu Taulukko osoittaa k/k-asennusvälit erilaisille neliötehoille käytettäessä deviflex -betonilattiakaapeleita 18 W/m 2 4 Teho/m 2 k/k-etäisyys 75 W 24,0 cm 100 W 18,0 cm 125 W 14,0 cm 150 W 12,0 cm 175 W 10,0 cm 200 W 9,0 cm deviflex -lämpökaapelit ja devireg -termostaatit on asennettava voimassa olevien määräysten mukaisesti. Kytkentätyön saa suorittaa vain valtuutettu sähköasentaja. deviflex DTIP-18 -lämpökaapeli DTIP-18-kaapeli soveltuu osittain varaavaan lattialämmitykseen asunnoissa, toimistoissa, yleisissä tiloissa jne. Lämpökaapeli toimitetaan määrämittaisena kertakäyttöisellä kelalla, joka helpottaa asennustyötä. Kaapelin teho on 18 W/m. Asennettaessa esimerkiksi raudoitusverkkoon 15 cm asennusvälillä saavutetaan ihanteellinen lämmitysteho ~120 W/m². Asennus Lämpökaapelit tulisi aina asentaa vähintään 5 cm syvyyteen lattian pinnasta. Kaapelien asennusvälin pitäisi olla cm. Mitä suurempi kaapelien asennusväli on, sitä syvemmässä kaapelien tulee olla, jotta lattian pinnassa ei tuntuisi lämpimiä ja kylmiä vyöhykkeitä. Kaapelit kiinnitetään alustaansa sopivalla tavalla. Kiinnitys raudoitusverkkoon tapahtuu nippusiteillä. Asennustyössä on otettava huomioon, että lämpökaapeli ei saa olla kiinni lämpöeristeessä eikä sen ympärillä saa olla ilmakuplia, vaan betonimassan on ympäröitävä kaapeli tiiviisti. Betonin kuivumisajoissa on noudatettava betonivalmistajan ohjeita ennen kuin lämmitys voidaan kytkeä päälle. BETONILATTIAT Taulukko osoittaa mille neliömäärälle kukin kaapelikoko sopii, jos asennusvälinä käytetään 15cm (teho ~120 W/m²). Ala m² Teho W/m² 1, m / 135 W 1, m / 200 W 2, m / 270 W 3, m / 400 W 5, m / 600 W 6, m / 800 W 8, m / 1100 W 10, m / 1220 W 12, m / 1500 W 15, m / 1900 W 17, m / 2135 W 19, m / 2295 W 23, m / 2775 W

5 VARAAVAT BETONILATTIAT deviflex DTIP-18, teho 18 W/m, jännite 230 V, kylmäkaapelin pituus 2,5 m Pituus m Teho W *Lämmitettävä ala m² Vastus ohm , , , , , , ,1 *Lämmitettävät alat on laskettu ~ W/m² arvoilla. Tarvittavat tehot/m² on aina laskettava tapauskohtaisesti. devimat DTIP-120 -lämpökaapelimatto helppo asentaa devimat DTIP-120 eroaa muista lämpökaapelimatoista siinä, että kaapeleiden välissä ei ole verkkoa. Verkon sijasta devimat DTIP-120:ssä on kolme teippiriviä, joista kaksi on vahvistettu lasikuidulla suojaksi murtumisilta. devimat DTIP-120 -lämpökaapelimaton teho on 120 W/ m², joka on ihanteellinen lämmitysteho osittain varaavassa lattialämmityksessä. DTIP-120 soveltuu osittain varaavaan lattialämmitykseen niin asunnoissa, toimistoissa kuin yleisissä tiloissakin. Helposti asennettava lämpökaapelimatto Perinteisesti toteutettuna lämpökaapelin asennustyö raudoitusverkkoon on aikaa vievä ja kallis ratkaisu. devimat DTIP-120 -lämpökaapelimatossa kaapeli ja kolme teippiriviä muodostavat helposti auki rullattavan maton, joka kiinnitetään tämän jälkeen nopeasti raudoitusverkkoon muutamasta kohdasta esimerkiksi nippusitein ja betoni saadaan helposti levitettyä kaapeleiden väliin. Tämä on varmasti nopein ja helpoin tapa asentaa perinteinen lämpökaapeli lattiaan. DEVIn laskelmat osoittavat, että sähköasentaja säästää jopa 70 % työajastaan käyttämällä kaapelimattoa tavallisen kaapelin sijaan. Matto leveys 1 m, lujitettu kiinnitysteippi Kaapelin rakenne 2-johtiminen, yksi kylmäpää Liitosjohto 2,5 m, 3 x 1,5 mm² Jännite 230 V Teho 120 W/m² Paksuus 7,4 mm Johtimen eriste PEX Vaippa PVC 90 C Max. lämpötila 65 C Takuu 10 vuoden täystakuu deviflex -lämpökaapelit ja devireg -termostaatit on asennettava voimassa olevien määräysten mukaisesti. Kytkentätyön saa suorittaa vain valtuutettu sähköasentaja. VARAAVAT BETONILATTIAT devimat DTIP-120, teho 120 W/m², jännite 230 V, kylmäkaapelin pituus 2,5 m Koko lev. x pit. Teho W Lämmitettävä ala m² Vastus ohm x 1, , x 3, , x 4, ,0 105, x 5, ,0 85, x 6, ,0 73, x 7, ,0 62, x 8, ,2 51, x 10, ,4 42, x 12, ,2 34,8 5

6 Sopii myös parketin alle Lattialämmityksen kanssa on yleensä käytetty vain lattialaattoja. Mutta lähes kaikki parketit, laminaatit ja muovimatot soveltuvat käytettäväksi myös lattialämmityksen kanssa. Lopullisen varmistuksen saat pintamateriaalin valmistajalta tai maahantuojalta. Tärkeintä on, että valitset termostaatin, jolla voidaan rajoittaa lattian maksimilämpötila korkeimpaan sallittuun lämpötilaan. Näin varmistut lattiasi pintamateriaalin pitkäikäisyydestä. Lämpötilan säätö Termostaatin valinta riippuu huoneen käyttötarkoituksesta ja tavoiteltavan lämpöviihtyvyyden tasosta. Osittain varaavassa lattialämmityksessä on termostaatin valinta erittäin tärkeää. Tänä päivänä halutaan optimoida energian säästö, mutta ilman, että asumisviihtyvyys siitä kärsisi. Ajatteleva, oppiva devireg 550 -termostaatti oppii huoneen käyttäytymisen eri ulkolämpötiloissa ja huolehtii optimaalisesti rakennuksen lämpöviihtyisyydestä. Sen avulla säädät jokaiselle viikonpäivälle halutun lämpötilan halutuksi ajaksi. Säästät energiaa ja asumisviihtyvyytesi kasvaa. Termostaatissa on useita valittavia ja muutettavia toimintoja, mm. lattia-, huone- ja yhdistelmätoiminto sekä pudotuslämpötilan ja lattian maksimilämpötilan valinta. Termostaatissa on sisäänrakennettu väyläliitäntä ja valmiudet älytalon lämmitysjärjestelmään. Kun devireg 550:een lisätään devicom PC PRO, voidaan lämmitystä valvoa ja säätää tietokoneen avulla. Tulevaisuudessa voidaan Blue Boxin avulla liittää lämmitysjärjestelmään esimerkiksi murtohälytys, valaistuksen ohjaus, lämminvesivaraajan lämmitys jne. Toimintoja voidaan kaukokäyttää oman tietokoneen tai kannettavan puhelimen kautta. devireg 540 -viikkokellolla varustettu termostaatti kytkee lämmityksen päälle juuri haluamanasi aikana. Termostaatissa on useita valittavia ja muutettavia toimintoja, mm. lattia-, huone- ja yhdistelmätoiminto sekä pudotuslämpötilan ja lattian maksimilämpötilan valinta. Myös DIN-kiskoon asennettava devireg 710 -termostaatti soveltuu osittain varaavan lattialämmityksen ohjaukseen. Sitä voidaan käyttää tavallisten termostaattien kanssa. Termostaatit voivat sijaita joko huoneissa tai keskuksessa (devireg 120- ja 520-sarjan termostaatit tai devireg 330 -sarjan termostaatit). deviflex -lämpökaapelit ja devireg -termostaatit on asennettava voimassa olevien määräysten mukaisesti. Kytkentätyön saa suorittaa vain valtuutettu sähköasentaja. 6

7 Ohutrakenteiset lattiat deviflex DTIP-10 -lämpökaapeli uudisrakennuksiin ja saneeraukseen DTIP-10-kaapelia käytetään ohutrakenteisissa betonilattioissa (paksuus alle 5 cm) sekä levyrakenteisissa (kipsi, lastulevy) lattioissa. Saneerauksessa vanhan betonilattian päälle tulevaan lämmitykseen voidaan käyttää myös deviflex DTIP-10 -lämpökaapelia. deviflex DTIP-10 -kaapelin teho on 10 W/m. Asennusväli voi vaihdella 12 6 cm, jolloin neliötehoksi muodostuu W. Yleensä tehona on 100 W/m². Asennus Kaapelit kiinnitetään alustaansa sopivalla tavalla. Raudoitusverkkoon kiinnitys tapahtuu nippusiteillä. Lämpökaapelin ympärillä ei saa olla ilmakuplia, vaan betonimassan on ympäröitävä kaapeli tiiviisti. Betonin kuivumisajoissa on noudatettava betoninvalmistajan ohjeita ennen kuin lämmitys voidaan kytkeä päälle. Saneerauksessa kaapelin kiinnityksessä voidaan käyttää kuumaliimaa tai devifast-asennus-nauhaa, jolla kaapeli lukitaan paikoilleen. Lattia ylitasoitetaan vähintään 10 mm:n vahvuudelta. Tavallisesti ylitasoitteen paksuus on mm. Lämpökaapeli voidaan asentaa myös kolme kipsilevyä käsittävän rakenteen keskimmäiseen kerrokseen, kipsilevysuikaleiden väliseen uraan, ja ylitasoittaa sitten ura. Käytettävä maksimineliöteho levyrakenteessa on 100 W/m². Sopii myös parketin alle Lähes kaikki parketit, laminaatit ja muovimatot soveltuvat käytettäväksi myös lattialämmityksen kanssa. Tärkeintä on, että valitset termostaatin, jolla voidaan rajoittaa lattian maksimilämpötila korkeimpaan sallittuun lämpötilaan. Näin varmistut lattiasi pintamateriaalin pitkäikäisyydestä. Lämpötilan säätö Termostaatin valinta riippuu huoneen käyttötarkoituksesta ja tavoiteltavan lämpöviihtyisyyden tasosta. Lattialämmityksen säätöön soveltuvat sekä viikkokellolla varustettu devireg 540 ja ajatteleva, oppiva devireg 550 -termostaatti että perinteiset devireg 120 ja 520 -sarjan termostaatit. OHUTRAKENTEISET LATTIAT deviflex DTIP-10, teho 10 W/m, jännite 230 V, kylmäkaapelin pituus 2,5 m. Kaapelin rakenne 2-johtiminen, yksi kylmäpää Liitosjohto 2,5 m, 3 x 1,5 mm² Jännite 230 V Teho 10 W/m Halkaisija 7,4 mm Johtimen eriste PEX Vaippa PVC 90 C Max lämpötila 65 C Takuu 10 vuoden täystakuu Taulukko osoittaa k/k-asennusvälit erilaisille neliötehoille käytettäessä deviflex 10 -saneerauskaapeleita 10 W/m 2 Teho/m 2 k/k-etäisyys 50 W 20,0 cm 75 W 13,0 cm 100 W 10,0 cm 125 W 8,0 cm 150 W 6,8 cm 175 W 5,7 cm 200 W 5,0 cm Pituus m Teho W *Lämmitettävä ala m² Vastus ohmia , , , , , , ,8 *Lämmitettävät alat on laskettu ~ W/m² arvoilla. Tarvittavat tehot/m² on aina laskettava tapauskohtaisesti. 7

8 Kaapelin rakenne 2-johtiminen, yksi kylmäpää Liitosjohto 2,5 m, 3 x 1,5 mm² Jännite 230 V Teho 8 W/m Halkaisija 7,4 mm Johtimen eriste PEX Vaippa PVC 90 C Max lämpötila 65 C Takuu 10 vuoden täystakuu PUU- JA LEVYLATTIAT deviflex DTIP-8, teho 8 W/m, jännite 230 V, kylmäkaapelin pituus 2,5 m. Pituus m Teho W *Lämmitettä- Vastus ohm vä ala m² alle alle alle alle alle alle , , , , , , , ,2 *Lämmitettävät alat on laskettu ~60 80 W/m² arvoilla. Tarvittavat tehot/m² on aina laskettava tapauskohtaisesti. devimat -lämpömatto Puu- ja levyrakenteisten lattioiden lämmitys devimat -lämpömatossa on ohut lämpökaapeli kiinnitetty valmiiksi verkkoon, joka nopeuttaa maton asennustyötä. Lämpömattoa valmistetaan kahta deviflex DTIP-8 -lämpökaapeli tehoa, 100 W/m 2 ja 150 W/m 2. Maton leveys on 50 cm ja paksuus noin 3 mm. uudisrakennuksiin ja saneeraukseen Verkon alapintana on tarra, jonka avulla matto kiinnittyy alustaansa. Lämpömaton deviflex pituudet DTIP-8 ovat -lämpökaapelia 1 24 m (0,5 12 voidaan m 2 ). käyttää sekä uudis- että saneerauslattioissa puu- ja levyrakenteisten lattioiden lämmityksessä. Lämpötilan Lattiarakenteesta riippuen säätö on otettava huomioon sille asetetut Termostaatin maksimineliötehot valinta ja riippuu sen mukaan huoneen mitoitettava käyttötarkoituksesta oikea asennusväli ja tavoiteltavan ja kaapeli. lämpöviihtyvyyden tasosta. Korkeinta tasoa edustavat devireg 550 sekä DTIP-8-kaapelin teho on 8 W/m. 10 cm asennusvälillä neliötehoksi muodostuu 80 W ja 8 cm asennusvälillä 100 W. devicom pc-pro, myös viikkokellolla varustettu devireg 540 on laadukas ja uusinta tekniikkaa sisältävä termostaatti. Asennus Perinteisiä elektronisia termostaatteja ovat devireg 120, 122 ja 520 sekä Puurakenteiset 522. lattiat (ns. rossipohja) Lattiavasojen välissä olevan lämpöeristeen yläpuolelle asennetaan teräsverkko (esim. katiskaverkko), joka kiinnitetään vasoihin. Kaapelin kiinnityspisteet verkossa ovat 30 cm:n välein ja kaapelin asennusväli määräytyy tarvittavan neliötehon mukaan (~ 80 W/m²). Kaapelin ja lattian alapinnan sekä kaapelin ja lattiavasojen väliin on jätettävä vähintään 30 mm:n ilmarako. Sen ansiosta lämpö leviää tasaisesti koko lattian alueelle. Lattiavasat lovetaan kaapelin ylityskohdasta ja lovet pellitetään. Kussakin lovessa saa olla vain yksi kaapeli. Lämpökaapeli ei saa olla kiinni lämpöeristyksessä. Kipsilevylattiat Kolminkertaisessa kipsilevyrakenteessa alimmaisen levyn päälle kiinnitetään kipsilevysuikaleet, leveys 75 mm, ja jätetään suikaleiden väliin 25 mm:n rako, johon lämpökaapeli asennetaan esimerkiksi kuumaliimalla. Rako kaapeleineen peitetään lattiatasoitteella yleensä kahdesti kutistumisen vuoksi. Päällimmäiseksi asennetaan vielä yksi ehjä lattiakipsilevy. Märkätiloissa tehdään vesieristys, minkä jälkeen lattia pinnoitetaan halutulla materiaalilla. Käytettävä maksimineliöteho levyrakenteessa on 100 W/m². Sopii myös parketin alle Lähes kaikki parketit, laminaatit ja muovimatot soveltuvat käytettäväksi myös lattialämmityksen kanssa. Lopullisen varmistuksen saat pintamateriaalin valmistajalta tai maahantuojalta. Tärkeintä on, että valitset termostaatin, jolla voidaan rajoittaa lattian maksimilämpötila korkeimpaan sallittuun lämpötilaan. Näin varmistut lattiasi pintamateriaalin pitkäikäisyydestä. Lämpötilan säätö Termostaatin valinta riippuu huoneen käyttötarkoituksesta ja tavoiteltavan lämpöviihtyisyyden tasosta. Puu- ja kipsilevylattioiden säätöön soveltuvat sekä viikkokellolla varustettu devireg 540 ja ajatteleva, oppiva devireg 550 -termostaatti että perinteiset devireg 120 ja 520 -sarjan termostaatit. deviflex -lämpökaapelit ja devireg -termostaatit on asennettava voimassa olevien määräysten mukaisesti. Kytkentätyön saa suorittaa vain valtuutettu sähköasentaja. 8

9 Uudisrakennuksiin ja saneeraukseen Joustava ja lyijytön deviflex DTIE-10/17 -lämpökaapeli Kehittyneet materiaalit Uusilla ja kehittyneillä materiaaleilla on valmistettu uusi lämpökaapeli, joka on pehmeämpi ja pyöreämpi. Tämä helpottaa asennustyötä ja lyhentää asentamiseen kuluvaa aikaa. Lisäksi kaapelissa on kylmälle kaapelille uudenlainen kytkentälaatikko, joka poistaa tehokkaasti kosteuden sen jälkeen, kun lattiapinnoite on asennettu paikoilleen. Kaapeli on varustettu metrimerkinnöin. deviflex DTIE on ympäristöystävällinen, sillä olemme käyttäneet PVC:n sijasta polyolefinia ja kaapeli on 100-prosenttisesti lyijytön tuote. Tyypilliset sovelluskohteet: Lattialämmitys asunnoissa, toimistoissa, yleisissä tiloissa, tehtaissa, kouluissa jne. Portaiden ja piha-alueiden sulanapito Putkien, kattojen ja kourujen sulanapito Lähes kaikki parketit, laminaatit ja muovimatot soveltuvat käytettäväksi myös lattialämmityksen kanssa. Lopullisen varmistuksen saat pintamateriaalin valmistajalta tai maahantuojalta. Tärkeintä on, että valitset termostaatin, jolla voidaan rajoittaa lattian maksimilämpötila korkeimpaan sallittuun lämpötilaan. Näin varmistut lattiasi pintamateriaalin pitkäikäisyydestä. Lämpötilan säätö Termostaatin valinta riippuu huoneen käyttötarkoituksesta ja tavoiteltavan lämpöviihtyisyyden tasosta. Lattialämmityksen säätöön soveltuvat sekä viikkokellolla varustettu devireg 540 ja ajatteleva, oppiva devireg 550 -termostaatti että perinteiset devireg 120 ja 520 -sarjan termostaatit. deviflex DTIE-10, ympäristöystävällinen, halogeenivapaa lämpökaapeli saneeraukseen. Teho 10 W/m, kaapelin halkaisija 6 mm, kaapeleissa metrimerkinnät, jännite 230 V, kylmäkaapelin pituus 2,5 m. Pituus m Teho W *Lämmitettävä Vastus ohm ala m² alle , alle , alle 1 881, alle 1 661, , , , ,5 264, , , , , , ,5 88, , , , , ,5 12,5 52, , ,5 37, , , ,5 29, ,5 *Lämmitettävät alat on laskettu ~ W/m² arvoilla. Tarvittavat tehot/m² on aina laskettava tapauskohtaisesti. deviflex DTIE-17, ympäristöystävällinen, halogeenivapaa lämpökaapeli betonilattioille. Teho 17 W/m, kaapelin halkaisija 6 mm, kaapelissa metrimerkinnät, jännite 230 V, kylmäkaapelin pituus 2,5 m. Pituus m Teho W *Lämmitettävä Vastus ohm ala m² , , ,5 264, , , , , , , ,5 105, ,5 88, , , ,5 11,5 58, , , ,5 40, ,5 34, ,5 29, ,5 26,5 25, ,5 29,5 22, ,5 32,5 20, ,5 18,2 *Lämmitettävät alat on laskettu ~ W/m² arvoilla. Tarvittavat tehot/m² on aina laskettava tapauskohtaisesti. tiedot: Lyijy- ja PVC-vapaa Joustava Metrimerkintä Kaapelin rakenne 2-johtiminen, yksi kylmäpää Liitosjohto 2,5 m, 3 x 1,5 mm² Jännite 230 V Teho 10 W/m ja 17 W/m Halkaisija 6,0 mm Kaapelin muoto Pyöreä Johtimen eriste FEP / MFA Sisempi vaippa XLPE Ulkovaippa polyolefin Max. lämpötila 70 C Takuu 10 vuoden täystakuu 9

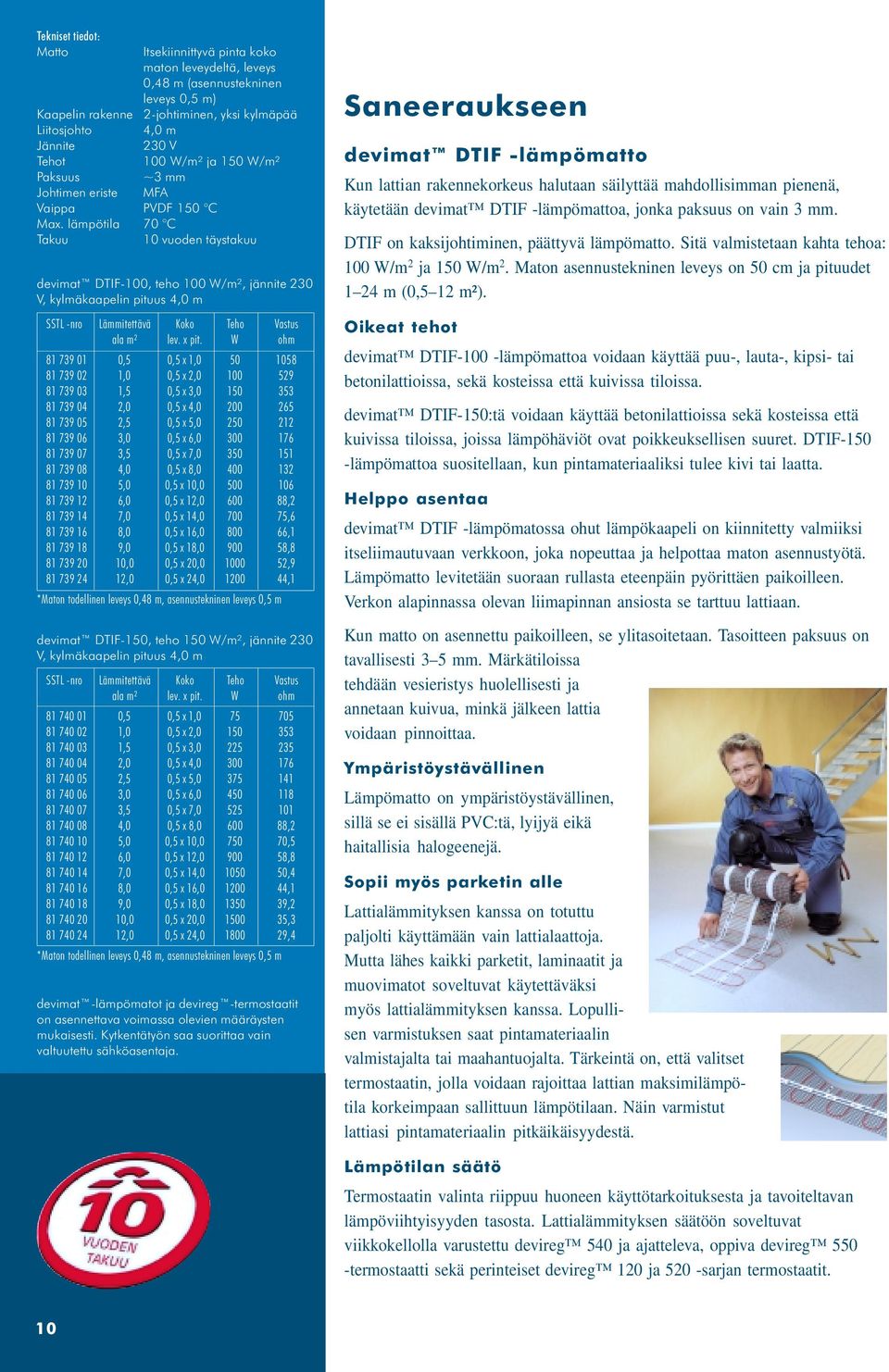

10 Matto Itsekiinnittyvä pinta koko maton leveydeltä, leveys 0,48 m (asennustekninen leveys 0,5 m) 2-johtiminen, yksi kylmäpää 4,0 m 230 V 100 W/m² ja 150 W/m² ~3 mm MFA Kaapelin rakenne Liitosjohto Jännite Tehot Paksuus Johtimen eriste Vaippa PVDF 150 C Max. lämpötila 70 C Takuu 10 vuoden täystakuu devimat DTIF-100, teho 100 W/m², jännite 230 V, kylmäkaapelin pituus 4,0 m SSTL -nro Lämmitettävä Koko Teho Vastus ala m² lev. x pit. W ohm ,5 0,5 x 1, ,0 0,5 x 2, ,5 0,5 x 3, ,0 0,5 x 4, ,5 0,5 x 5, ,0 0,5 x 6, ,5 0,5 x 7, ,0 0,5 x 8, ,0 0,5 x 10, ,0 0,5 x 12, , ,0 0,5 x 14, , ,0 0,5 x 16, , ,0 0,5 x 18, , ,0 0,5 x 20, , ,0 0,5 x 24, ,1 *Maton todellinen leveys 0,48 m, asennustekninen leveys 0,5 m devimat DTIF-150, teho 150 W/m², jännite 230 V, kylmäkaapelin pituus 4,0 m SSTL -nro Lämmitettävä Koko Teho Vastus ala m² lev. x pit. W ohm ,5 0,5 x 1, ,0 0,5 x 2, ,5 0,5 x 3, ,0 0,5 x 4, ,5 0,5 x 5, ,0 0,5 x 6, ,5 0,5 x 7, ,0 0,5 x 8, , ,0 0,5 x 10, , ,0 0,5 x 12, , ,0 0,5 x 14, , ,0 0,5 x 16, , ,0 0,5 x 18, , ,0 0,5 x 20, , ,0 0,5 x 24, ,4 *Maton todellinen leveys 0,48 m, asennustekninen leveys 0,5 m devimat -lämpömatot ja devireg -termostaatit on asennettava voimassa olevien määräysten mukaisesti. Kytkentätyön saa suorittaa vain valtuutettu sähköasentaja. Saneeraukseen devimat DTIF -lämpömatto Kun lattian rakennekorkeus halutaan säilyttää mahdollisimman pienenä, käytetään devimat DTIF -lämpömattoa, jonka paksuus on vain 3 mm. DTIF on kaksijohtiminen, päättyvä lämpömatto. Sitä valmistetaan kahta tehoa: 100 W/m 2 ja 150 W/m 2. Maton asennustekninen leveys on 50 cm ja pituudet 1 24 m (0,5 12 m²). Oikeat tehot devimat DTIF-100 -lämpömattoa voidaan käyttää puu-, lauta-, kipsi- tai betonilattioissa, sekä kosteissa että kuivissa tiloissa. devimat DTIF-150:tä voidaan käyttää betonilattioissa sekä kosteissa että kuivissa tiloissa, joissa lämpöhäviöt ovat poikkeuksellisen suuret. DTIF-150 -lämpömattoa suositellaan, kun pintamateriaaliksi tulee kivi tai laatta. Helppo asentaa devimat DTIF -lämpömatossa ohut lämpökaapeli on kiinnitetty valmiiksi itseliimautuvaan verkkoon, joka nopeuttaa ja helpottaa maton asennustyötä. Lämpömatto levitetään suoraan rullasta eteenpäin pyörittäen paikoilleen. Verkon alapinnassa olevan liimapinnan ansiosta se tarttuu lattiaan. Kun matto on asennettu paikoilleen, se ylitasoitetaan. Tasoitteen paksuus on tavallisesti 3 5 mm. Märkätiloissa tehdään vesieristys huolellisesti ja annetaan kuivua, minkä jälkeen lattia voidaan pinnoittaa. Ympäristöystävällinen Lämpömatto on ympäristöystävällinen, sillä se ei sisällä PVC:tä, lyijyä eikä haitallisia halogeenejä. Sopii myös parketin alle Lattialämmityksen kanssa on totuttu paljolti käyttämään vain lattialaattoja. Mutta lähes kaikki parketit, laminaatit ja muovimatot soveltuvat käytettäväksi myös lattialämmityksen kanssa. Lopullisen varmistuksen saat pintamateriaalin valmistajalta tai maahantuojalta. Tärkeintä on, että valitset termostaatin, jolla voidaan rajoittaa lattian maksimilämpötila korkeimpaan sallittuun lämpötilaan. Näin varmistut lattiasi pintamateriaalin pitkäikäisyydestä. Lämpötilan säätö Termostaatin valinta riippuu huoneen käyttötarkoituksesta ja tavoiteltavan lämpöviihtyisyyden tasosta. Lattialämmityksen säätöön soveltuvat viikkokellolla varustettu devireg 540 ja ajatteleva, oppiva devireg 550 -termostaatti sekä perinteiset devireg 120 ja 520 -sarjan termostaatit. 10

11 devireg -termostaatit lattialämmitykseen Oikea termostaatti oikeaan paikkaan Märkätilassa devireg 120 IP 34 -termostaatti, joka täyttää roiskevesisuojausta koskevat määräykset. Kuivissa tiloissa kivi- ja laattalattioille devireg 120-, 520-, 540- tai 550 -termostaatti. parketti-, laminaatti-, muovimatto- ja korkkilattioille devireg 122-, 522-, 540- tai 550 -termostaatti. devireg 120 -lattiatermostaatti devireg 120 on varustettu lattia-anturilla ja kiinnitetään suoraan seinään tai kojerasiaan. Termostaattia käytetään lattialämmityksen ohjaukseen esimerkiksi laatta- ja kivilattioissa, joissa halutaan säätää lattian lämpötila jalalle miellyttäväksi. devireg 120 IP 34 -lattiatermostaatti devireg 120 IP 34 on varustettu lattia-anturilla ja kiinnitetään suoraan seinään tai kojerasiaan. Se on varustettu roiskevedeltä suojaavalla kotelolla. Termostaattia käytetään lattialämmityksen ohjaukseen märkätiloissa, joissa halutaan säätää lattian lämpötila jalalle miellyttäväksi. devireg 120 P -lattiatermostaatti devireg 120 P on varustettu lattia-anturilla ja kiinnitetään suoraan seinään tai kojerasiaan. Termostaatti on varustettu kiinteällä maksimilämpötilan rajoituksella +27 ºC. Käytetään kohteissa, joissa halutaan varmistaa lämpötilan rajaus max. 27 ºC. devireg 121 -huonetermostaatti devireg 121 on varustettu sisään rakennetulla huoneanturilla ja kiinnitetään suoraan seinään tai kojerasiaan. Termostaattia käytetään seinäpattereiden, kattolämmityksen, säteilijöiden sekä muiden lämmittimien ohjaukseen, jotka eivät tarvitse lattia-anturin maksimirajoitusta. devireg 122 -huone- ja lattiatermostaatti devireg 122 -termostaatissa on sisään rakennettu huoneanturi sekä lattiaanturi ja se kiinnitetään suoraan seinään tai kojerasiaan. devireg 122 -termostaatti säätää huonelämpötilaa ottaen huomioon lattian pintamateriaaleille sopivat lämpötilat. Termostaattia käytetään sovelluksissa, joissa lattialle halutaan tai pitää asettaa maksimilämpötilaraja, esim. puulattioille devireg 120 tiedot: Varustettu kytkimellä Lämpötilan säätönuppi Varustettu 5 ºC pudotusvastuksella, ohjaus esim. kellokytkimellä Merkkivalot: Punainen: lattia lämpiää Vihreä: lämpötila asetuksen mukainen, ei lämmitystä Ei valoa: termostaatti off-asennossa Säätöalue C tai OFF Asteikko 0 10 Jännite V ~ 50/60 Hz Jännitekuorma 250 V ~10 A Induktiivinen kuorma 1 A Hystereesi 0,2 ºC Käyttölämpötila ºC Lämpötilan pudotus 5 C IP-luokitus IP 31 4 m NTC-johtoanturi 15 kohm / 25 C Ulkoiset mitat 85 x 85 mm devireg 120 IP devireg 120 P C devireg 121 tiedot: Varustettu kytkimellä Lämpötilan säätönuppi Varustettu 5 ºC pudotusvastuksella, ohjaus esim. kellokytkimellä Merkkivalot: Punainen: lämpiää Vihreä: lämpötila asetuksen mukainen, ei lämmitystä Ei valoa: termostaatti off-asennossa Säätöalue C tai OFF Asteikko 5 35 Jännite V ~ 50/60 Hz Jännitekuorma 250 V ~10 A Induktiivinen kuorma 1 A Hystereesi 0,2 ºC Käyttölämpötila ºC Lämpötilan pudotus 5 C IP-luokitus IP 31 Sisään rakennettu huoneanturi NTC 15 kohm / 25 C Ulkoiset mitat 85 x 85 mm devireg 122 tiedot: Varustettu kytkimellä Lämpötilan säätönuppi Varustettu 5 ºC pudotusvastuksella, ohjaus esim. kellokytkimellä Merkkivalot: Punainen: lämpiää Vihreä: lämpötila asetuksen mukainen, ei lämmitystä Ei valoa: termostaatti off-asennossa Säätöalue C tai OFF Asteikko 5 35 Lämpötilan rajoitus lattialle ºC Jännite V ~ 50/60 Hz Jännitekuorma 250 V ~10 A Induktiivinen kuorma 1 A Hystereesi 0,2 ºC Käyttölämpötila ºC Lämpötilan pudotus 5 C IP-luokitus IP 31 Sisään rakennettu huoneanturi NTC 15 kohm / 25 C 4 m NTC-johtoanturi 15 kohm / 25 C Ulkoiset mitat 85 x 85 mm 11

12 devireg 520 Elko devireg 520 Jussi tiedot: Varustettu kytkimellä Lämpötilan säätönuppi Varustettu 5 ºC pudotusvastuksella, ohjaus esim. kellokytkimellä Merkkivalot: Punainen: lämpiää Vihreä: lämpötila asetuksen mukainen, ei lämmitystä Ei valoa: termostaatti off-asennossa Saatava Jussi- tai ELKO-kehysvaihtoehdoilla Säätöalue C tai OFF Asteikko 0 10 Jännite V ~ 50/60 Hz Jännitekuorma 250 V ~10 A Induktiivinen kuorma 1 A Hystereesi 0,2 ºC Käyttölämpötila ºC Lämpötilan pudotus 5 C IP-luokitus IP 31 4 m NTC-johtoanturi 15 kohm / 25 C Ulkoiset mitat 85 x 85 mm devireg 521 Elko devireg 521 Jussi tiedot: Varustettu kytkimellä Lämpötilan säätönuppi Varustettu 5 ºC pudotusvastuksella, ohjaus esim. kellokytkimellä Merkkivalot: Punainen: lämpiää Vihreä: lämpötila asetuksen mukainen, ei lämmitystä Ei valoa: termostaatti off-asennossa Saatava Jussi- tai ELKO-kehysvaihtoehdoilla Säätöalue C tai OFF Asteikko 5 35 Jännite V ~ 50/60 Hz Jännitekuorma 250 V ~10 A Induktiivinen kuorma 1 A Hystereesi 0,2 ºC Käyttölämpötila ºC Lämpötilan pudotus 5 C IP-luokitus IP 31 Sisään rakennettu huoneanturi NTC 15 kohm / 25 C Ulkoiset mitat 85 x 85 mm devireg 522 Elko devireg 522 Jussi tiedot: Varustettu kytkimellä Lämpötilan säätönuppi Varustettu 5 ºC pudotusvastuksella, ohjaus esim. kellokytkimellä Merkkivalot: Punainen: lämpiää Vihreä: lämpötila asetuksen mukainen, ei lämmitystä Ei valoa: termostaatti off-asennossa Saatava Jussi- tai ELKO-kehysvaihtoehdoilla Säätöalue C tai OFF Asteikko 5 35 Lämpötilan vaihteluväli lattialle ºC Jännite V ~ 50/60 Hz Jännitekuorma 250 V ~10 A Induktiivinen kuorma 1 A Hystereesi 0,2 ºC Käyttölämpötila ºC Lämpötilan pudotus 5 C IP-luokitus IP 31 Sisään rakennettu huoneanturi NTC 15 kohm / 25 C 4 m NTC-johtoanturi kohm / 25 C devireg 520 -lattiatermostaatti devireg 520 on varustettu lattia-anturilla ja se kiinnitetään uppoasennuskojerasiaan. Termostaattia käytetään lattialämmityksen ohjaukseen esimerkiksi laatta- ja kivilattioissa, joissa halutaan säätää lattian lämpötila jalalle miellyttäväksi. devireg 521 -huonetermostaatti devireg 521 on varustettu sisään rakennetulla huoneanturilla ja kiinnitetään uppoasennuskojerasiaan. Termostaattia käytetään seinäpattereiden, kattolämmityksen, säteilijöiden sekä muiden lämmittimien ohjaukseen, jotka eivät tarvitse lattia-anturin maksimirajoitusta. devireg 522 -huone- ja lattiatermostaatti devireg 522 -termostaatissa on sisään rakennettu huoneanturi sekä lattiaanturi ja se kiinnitetään uppoasennuskojerasiaan. devireg 522 -termostaatti säätää huonelämpötilaa ottaen huomioon lattian pintamateriaaleille sopivat lämpötilat. Termostaattia käytetään sovelluksissa, joissa lattialle halutaan tai pitää asettaa maksimilämpötilaraja, esim. puulattioille.

13 Ulkolämpötilakompensoitu devireg 710 -termostaatti DIN-kiskoasennukseen devireg 710 soveltuu käytettäväksi tavallisten termostaattien kanssa. Termostaatit voivat sijaita joko huoneissa (devireg 120/122/520/522) tai keskuksessa (devireg 330). devireg 710 asennetaan ohjaamaan osittain varaavien lattialämmitysten kontaktorien ohjausjännitettä SLY 1.2 -kytkennässä. Tällöin se voidaan helposti kytkeä toimintaan niin uusissa kuin vanhoissakin vakiokeskuksissa. Yösähkön käyttö devireg 710 on suunniteltu käytettäväksi halvan yösähköjakson aikana optimoimaan lattian varausasteen vastaamaan vallitsevia lämpöhäviöitä. devireg 710:n sisäänrakennettu ajastin rekisteröi automaattisesti yösähköjakson pituuden ja tahdistuu jokaisen jakson alkaessa reaaliaikaan. Laite laskee automaattisesti varausajan yösähköjakson päättymisestä taaksepäin ja näin ollen lattia on aina varautunut ulkolämpötilan ohjaamaan arvoonsa yösähköjakson päättyessä. Tällä toiminnalla saavutetaan optimi yösähkön käyttöaste ja mahdollisimman hyvä lämpömukavuus ilman, että syntyisi ylitai alilämpiämisongelmia. 330-termostaatit devireg C +45 C ja +15 C +30 C DIN-kiskoasennukseen Nämä termostaatit säätävät lämmityksen nopeasti ja tarkasti. Ne pystyvät kontrolloimaan lämmitysjärjestelmää, ilman lämpötilaa ja ilmanvaihtoa ja niitä voidaan käyttää sekä sisä- että ulkotiloissa. devireg 330, +5 ºC +45 ºC, käytetään lattialämmitysjärjestelmän yhteydessä kaikenlaisissa tiloissa. Tuntoelimenä on johtoanturi. devireg 330, +15 ºC +30 ºC, käytetään huonelämmitysjärjestelmän yhteydessä kaikenlaisissa tiloissa. Tuntoelimenä on huoneanturi. devireg 330 -termostaatteja käytetään usein suurissa rakennuksissa, kuten laitoksissa, työpaikoilla, hotelleissa jne. Näissä devireg 330 -versioissa on 5 ºC pudotustoiminto ja se voidaan kytkeä erilliseen ajastimeen. Toiminnolla vähennetään energiakulutusta aikana, jolloin lattian lämpötila voi olla alhaisempi devireg 710 tiedot: DIN-kiskoasennus Lämpötilan säätönuppi Merkkivalot Punainen lämmitys päällä Vihreä lämpötila asetuksen mukaan, ei lämmitystä Säätöalue C / sisä C / ulko Jännite V ~ 50/60 Hz Jännitekuorma 250 V ~ 10 A Induktiivinen kuorma 1 A Indikaattori LED-diodi Käyttölämpötila C Pudotus 50 % asetetusta arvosta IP-luokitus IP 20, ulkoanturi IP 44 4 m NTC-johtoanturi 15 kohm / 25 C Ulkoanturi 15 kohm / 25 C Termostaatin mitat 52 x 86 mm devireg C devireg C tiedot: DIN-kiskoasennus Lämpötilan säätönuppi Merkkivalot Punainen: lämmitys päällä Vihreä: lämpötila asetuksen mukainen, ei lämmitystä Tekniset tiedot C: Säätöalue C Jännite V ~ 50/60 Hz Jännitekuorma 250 V ~ 16 A Induktiivinen kuorma 3 A Hystereesi 0,4 C Indikaattori LED-diodi Ympäröivä lämpötila C Pudotus 5 C IP-luokitus IP 20 2,5 m NTC-johtoanturi 15 kohm / 25 C Termostaatin mitat 36 x 86 mm Tekniset tiedot C: Säätöalue C Jännite V ~ 50/60 Hz Jännitekuorma 250 V ~ 16 A Induktiivinen kuorma 3 A Hystereesi 0,4 C Indikaattori LED-diodi Ympäröivä lämpötila C Pudotus 5 C IP-luokitus IP 20 NTC-huoneanturi 15 kohm / 25 C Termostaatin mitat 36 x 86 mm devireg C +45 C 13

14 devireg 550 ELKO devireg 550 Jussi tiedot: Varustettu kytkimellä Älykäs ajastin, ohjelmoitavissa 336 jaksoa/viikko Tuuletuksen mahdollistava toiminto Jäätymissuoja Säädettävä maksimilämpötila Muuttuva pudostuslämpötila tyyppi valittavissa C/F-astenäyttö ja 12/24 h kellonäyttö devinet Network Interface 32 -väyläliitäntä Itsevalvova vianmääritys Säätöalue C tai OFF Lämpötilan rajoitus lattialle C Jännite V ~ 50/60 Hz Jännitekuorma 250 V ~16 A Induktiivinen kuorma cos = 0,3 max 1 A Varakäynti >100 h Lämpötilan pudotus 0 15 C Kalibrointi 5,5 +5,5 C IP-luokitus IP 31 4 m NTC-johtoanturi 15 kohm / 25 C Ulkoiset mitat 85 x 85 mm 14 devireg 550 devireg 550 perustuu ajatukseen säädä asetukset ja unohda. Sille on kehitetty erityinen ohjelmisto ja mm. elinikäinen muisti 100 tunnin varakäynteineen. devireg 550 -termostaatin salaisuus piilee kyvyssä oppia ja muistaa. Se oppii, kuinka huone käyttäytyy ulkolämpötilan mukaan, ja käyttää tätä tietoa hyväkseen säätäessään lämpötilat ja niiden ajoitukset. Tuloksena on hyvä lämpömukavuus ja pieni energiankulutus. deivreg 550 termostaatin avulla säädät jokaiselle viikonpäivälle halutun lämpötilan halutuksi ajaksi. Säästät energiaa ja asumisviihtyvyytesi kasvaa. Termostaatti tietää itse, mihin aikaan lämpö on kytkettävä päälle oikean lämmön saamiseksi oikeaan aikaan. Jos asetuksena on, että klo 7.00 lämpötilan on oltava 22 C, devireg 550 -termostaatti huolehtii, että lämpötila on saavutettu siihen aikaan. Termostaatti säätää jatkuvasti itseään ilmaston mukaan, vuodesta toiseen. Kun lämpötila putoaa, tavallinen termostaatti reagoi lämmönhukkaan kompensoimalla, se siis nostaa lattialämpöä. devireg 550 on ohjelmoitu ymmärtämään, että jos lattialämpö on korkeampi, huonetilan lämpöä voi laskea hieman, ja silti sama mukavuuslämpö säilyy. Jos lattian lämpötila on noussut +1 C, voi huoneen lämpötilaa laskea 0,2 C, ja näin säästyy energiaa jopa 10 % tavallisiin termostaatteihin verrattuna. Termostaatissa on kaksi lämpötila-aluetta: normaali/pudotuslämpötilatoiminto sekä vakiolämpötilatoiminto. Normaali/pudotuslämpötilatoiminnossa voidaan kullekin päivälle säätää ne kellonajat, jolloin vallitsee normaalilämpötila sekä pudotuslämpötila. Vakiolämpötilatoimintaa voidaan hyödyntää esimerkiksi lähdettäessä lomalle säätämällä alhaisempi jatkuva lämpötila. devireg 550 voidaan ohjelmoida käyttämään tehokkaasti yösähköä ja näin säästää energiaa. Lisäksi termostaatissa on useita muita valittavia ja muutettavia toimintoja, mm. pudotuslämpötilan ja lattian maksimilämpötilan valinta. Sisäänrakennettu tuntoelin Koska termostaatissa on sekä huone- että lattia-anturi, tulee lämpötila tarkkaan kontrolloitua ja säädettyä. Haluttu anturitoiminto voidaan käydä valitsemassa sekä muuttamassa valikosta. Älä käytä devireg 550 -termostaattia puulattia-asennuksissa tai puupinnoitteiden yhteydessä ilman lattia-anturia! Väyläliitäntä Termostaatissa on sisäänrakennettu väyläliitäntä ja valmiudet älytalon lämmitysjärjestelmään. Väyläliitäntä ei vaadi erikoiskaapelia, mutta väylätieto vaatii kaksi johdinta. Kaapeliksi soveltuu esim. kaksinapainen heikkovirtakaapeli (poikkipinta väh. 0,75 mm²). Johtimien ei tarvitse olla suojattuja, napaisuus on vapaa. Johdon maksimipituus on 500 m. Rakennuksen kaikki devireg 550 -termostaatit voidaan ketjuttaa yhteen väyläliitännän kautta, jolloin osa asetuksista ja ohjelmoinnista voidaan suorittaa yhden termostaatin kautta, joka ohjelmoidaan master-termostaatiksi. Väylään voidaan liittää max. 32 yksikköä. devireg 550 voidaan väyläliitän-

15 nässäkin ohjelmoida itsenäiseksi termostaatiksi, jolloin se ei vastaa eikä lähetä väylätietoa, mutta lasketaan kuitenkin mukaan väylän yksikköjen määrään (maks. 32 yksikköä). Kun devireg 550 -termostaattiin lisätään devicom PC PRO, voidaan lämmitystä valvoa ja säätää tietokoneen avulla. Tulevaisuudessa lämmitysjärjestelmään kytkettyyn Blue Boxiin voidaan liittää esimerkiksi murtohälytyksen ja valaistuksen ohjaus tai lämminvesivaraajan lämmitys jne. Toimintoja voidaan kaukokäyttää oman tietokoneen tai kannettavan puhelimen kautta. devireg 540 devireg 540 on viikkokellolla varustettu termostaatti, jonka avulla lämpötilat voidaan ohjelmoida huoneittain eri vuorokauden aikojen tarpeen mukaan ja näin optimoida energian käyttö. Koska termostaatissa on sekä huone- että lattia-anturi, tulee lämpötila tarkkaan kontrolloitua ja säädettyä. Aseta ja unohda Huipputekniikkaa edustava devireg 540 on erittäin helppokäyttöinen. Samoin kuin devireg 550 -termostaatissa on myös devireg 540 -termostaatissa toiminnot sijoitettu pyöreään kellotauluun, josta kaikki asetusmahdollisuudet ovat nopeasti nähtävissä. devireg 540 on paljon enemmän kuin on/offajastin. Voit esimerkiksi valita tarkasti pudotusten ajankohdat ja lämpötilat. Tämä on tärkeä ominaisuus paikkakunnilla, joilla on useita halvan tariffin jaksoja vuorokaudessa. Voit myös asettaa maksimilämpötilat lattiapinnoille, mikä on tärkeätä esimerkiksi puulattioissa. Mikä tärkeintä: kun olet asettanut lämpötilat, pitää termostaatti huolen valvonnasta. devicom TM PC PRO Uusi työkalu lämmön säätöön devicom PC PRO -sovittimen ansiosta voit kommunikoida henkilökohtaisella tietokoneellasi älykkään DEVI -lattialämmityksen kanssa. Sovittimen toinen pää liitetään devireg -väylään ja toinen omaan tietokoneeseen. Mukavuutta asennustyöhön Ennen työmäälle menoa kytke jännite devireg 550 -termostaattiin. Tämän jälkeen voit devicom PC PRO:n avulla esiohjelmoida termostaatin. Voit tehdä sen itsellesi sopivimpana aikana. Säästät aikaa Voit helposti tehdä devireg 550 -termostaattiryhmien ohjelmoinnin suuremmilla työmailla yhdestä paikasta kunkin ryhmän tarpeiden mukaisesti. Saat informatiota devicom PC PRO:n avulla voit seurata mitattuja lämpötiloja ja erilaisia tietoja muistista esimerkiksi vikatapauksissa. Voit saada mm. raportin, joka osoittaa, miten kauan lämmitys on ollut päällä. Saat myös yleiskatsauksen kaikista verkkoon kytketyistä devireg 550 -termostaateista. devicom PC PRO perustuu Windowsohjelmistoon, joten se on helppo asentaa ja käyttää devireg 540 ELKO devireg 540 Jussi tiedot: Varustettu kytkimellä Ajastin, ohjelmoitavissa 336 jaksoa/viikko Jäätymissuoja Säädettävä maksimilämpötila Muuttuva pudostuslämpötila tyyppi valittavissa C/F-astenäyttö ja 12/24 h kellonäyttö devinet Network Interface 32 -väyläliitäntä Itsevalvova vianmääritys Säätöalue C tai OFF Lämpötilan rajoitus lattialle C Jännite V ~ 50/60 Hz Jännitekuorma 250 V ~ 16 A Induktiivinen kuorma cos = 0,3 max 1 A Varakäynti >100 h Lämpötilan pudotus 0 15 C Kalibrointi 5,5 +5,5 C IP-luokitus IP 31 4 m NTC-johtoanturi 15 kohm / 25 C Ulkoiset mitat 85 x 85 mm devicom PC PRO tiedot: Windows käyttöjärjestelmä Helppo asentaa Helppo käyttää Ohjelmassa opastus Liitetään devireg 550/540 -väylään Valvonta 31 devireg 550 -termostaattia 15

16 Automaattinen lumen ja jään sulatus DEVI -sulanapitojärjestelmän ominaisuudet Se on joustava sopeutumaan erilaisiin olosuhteisiin Sen käyttö lisää liikkumisen turvallisuutta Se on taloudellinen hankkia ja käyttää Se on ympäristöystävällinen Se estää jäästä ja lumesta aiheutuvat vahingot Käyttökohteet Pysäköintialueet Ajoluiskat Jalkakäytävät Ulkoportaat Lastauslaiturit Sillat Pihakäytävät Räystäskourut ja syöksytorvet Putket ja viemärit Turvallisuus Sulanapitojärjestelmän tärkeä tehtävä on lisätä turvallisuutta liikenteessä. Talvikelien vaarallinen liukkaus voidaan välttää ja näin vähentää onnettomuuksia. Jäätymättömyys suojaa monia rakenteita vaurioilta. DEVI -sulanapitojärjestelmät voidaan asentaa sekä uudisrakennuksiin että vanhoihin kohteisiin. DEVI -sulanapitojärjestelmä toimii parhaimmillaan täysin automaattisesti: se valvoo, milloin jäätyminen alkaa, ja käynnistyy sekä sulkeutuu sulatustarpeen mukaan. Alue pysyy jäästä ja lumesta vapaana, eikä suolausta tai hiekoitusta tarvita. DEVI -sulanapitojärjestelmä on taloudellinen, ja sekä investointi- että käyttökustannukset ovat saavutettuun turvallisuuteen ja mukavuuteen nähden erittäin kohtuulliset. Säästetäänhän näin esimerkiksi lumityö-, hiekoitus- ja suolauskuluissa puhumattakaan routavaurioista ja suolan aiheuttamista vahingoista. deviflex -lämmityskaapeleilla toteutettu sulanapito on täysin huoltovapaa ja pitkäikäinen. DEVI -järjestelmä on ympäristöystävällinen. Lumen auraus, hiekoitus ja suolaus on suuri rasitus lähiympäristölle ja luonnolle. Monet seikat puhuvat myös sähköenergian käytön puolesta, sillä se tuotetaan keskitetysti eikä paikallisia saastuttavia laitoksia tarvita. Sähkö ei saastuta siirtoverkossa eikä loppukäyttäjän luona. 16

17 Jään ja lumen sulatus maa-alueilla DEVIn sulanapitojärjestelmä muodostuu deviflex -lämpökaapeleista ja devimat -lämpökaapelimatoista sekä devireg -termostaateista. Lämpökaapeleista DSIL:ää ja DSIA-25:tä sekä lämpökaapelimatoista DSIA- 300:aa käytetään liikennöidyillä ja muilla kovaa mekaanista rasitusta aiheuttavilla alueilla. DTIP-18 ja DTIP-8/400V -lämpökaapeleita käytetään esim. ulkoportaissa ja jalankulkuväylissä. DSVK-25-kaapeleita ja DSVK-300- lämpökaapelimattoja käytetään suoraan asfaltin alla. Sulanapidon ohjaukseen voidaan käyttää pienemmissä kohteissa devireg 330-, 316- ja 610 -termostaatteja ja vaativimmissa kohteissa devireg 850 -säätöjärjestelmää. Tehontarpeen laskeminen Tarvittavaa sulatustehoa (W/m 2 ) laskettaessa on otettava huomioon tietyt seikat: Millaiselle alueelle sulatus halutaan ja mitä vaatimuksia sille asetetaan? Yleisesti Suomessa käytettävä teho on W/m² riippuen sulatettavan kohteen olosuhteista ja vaatimuksista. Poikkeuksellisen vaativia sulatuskohteita ovat sillat ja lastauslaiturit, koska ne joutuvat kylmien säiden ja tuulien vaikutuksille alttiiksi myös altapäin. Niissä käytettävän neliötehon on oltava jonkin verran suurempi kuin muualla. Suosittelemme myös rakenteiden eristämistä alapuolelta energian säästämiseksi. deviflex -lämpökaapelit toimitetaan haluttaessa tehtaalta valmiina devimat lämpökaapelimattoina, jolloin asennustyö sujuu helposti ja nopeasti. Asennustavat a) b) c) d) e) f) Asfaltti Lämpökaapelit asfaltin alle: a) asfaltti, yksi useammasta kerroksesta, väh. 5 cm b) hiekka c) deviflex -lämpökaapeli, devimat-lämpökaapelimatto d) devifast-asennusnauha e) sorakerros 3 4 cm f) maapohja Asennus: Lämpökaapelin tai -maton päälle tulevan asfalttikerroksen on oltava vähintään 5 cm paksu ja kaapelin alla olevan sorakerroksen vähintään 3 4 cm. Ennen asfaltin levittämistä on kaapelit peitettävä ohuella hiekkakerroksella, joka suojelee niitä asfaltin polttavalta kuumuudelta. Anna asfaltin jäähtyä n asteeseen ennen levitystä. Tämän lämpötilan lyhytaikaisen vaikutuksen kaapelit kestävät. Asfaltti ei saa sisältää teräviä kiviä, jotka voivat vahingoittaa lämmityskaapelia. Lämpökaapelin vastus- ja eristysvastusarvot on mitattava sekä ennen asfaltointia että sen jälkeen. Laatoitus Lämpökaapelit laattojen alla: a) betonilaatat, paksuus 6 8 cm b) 2 3 cm:n hiekkakerros c) deviflex -lämpökaapeli, devimat-lämpökaapelimatto d) devifast-asennusnauha e) 5 7 cm:n sorakerros f) maapohja a) b) c) d) e) f) Asennus: Lämpökaapeleiden tai -maton asennuksessa on noudatettava erityistä varovaisuutta, jotta kaapeleita ei vahingoitettaisi. Lämpökaapelit asennetaan niin tiiviisti laattoja vasten kuin mahdollista, väliin tulee kuitenkin 2 3 cm:n hiekkakerros suojaamaan kaapeleita mekaanisilta vaurioilta. Alueelta on poistettava kaikki terävät kivet tai muut terävät esineet, ja kuopat on täytettävä. Suosittelemme kaapeleiden kiinnitykseen devifast-asennusnauhaa, joka pitää kaapelin paikallaan ja varmistaa oikean asennusvälin. Kaapelien vastus- ja eristysvastusarvot on mitattava sekä ennen laatoitusta että sen jälkeen. Betoni Lämpökaapelit betonissa: a) vähintään 5 cm:n betonikerros b) deviflex -lämmityskaapeli, devimat-lämpökaapelimatto c) devifast-asennusnauha d) 3 4 cm:n kerros hiekkaa tai soraa a) b) c) d) Asennus: Lämpökaapeleiden tai -maton asennus betoniin tehdään samoin kuin laattojen ja asfaltin alle. Kaapelit voidaan kiinnittää devifast-asennusnauhan avulla tai suoraan betoniraudoitukseen. Betonivalun yhteydessä on varmistettava, että lämmityskaapelin ympärille ei jää ilmakuplia, vaan kaapeli on tiiviisti betonin sisällä. Betoniseos ei saa sisältää teräviä kiviä, jotka voisivat vahingoittaa lämmityskaapeleita. Lämmityskaapeleiden vastus- ja eristysvastusarvot on mitattava ennen betonivalua ja sen jälkeen. 17

18 Pysäköintialueet ja ajotiet Yksi sulanapitojärjestelmän suurista eduista on liikennöitävien alueiden pitäminen esteettöminä ja ajokelpoisina automaattisesti, yötä päivää. Ajoluiskat voivat olla monenkokoisia ja monenlaisessa käytössä. Kaapelimitoitusta määriteltäessä kannattaa ottaa huomioon käyttäjien tarpeet. Joissakin tapauksissa riittää, että autojen renkaiden ajourat sulatetaan. Tällöin joudutaan lumi poistamaan ajoradan keskeltä erikseen. Valittava teho on yleensä W/m². Lämpökaapeleista DSIL:ää, DSIA-25:tä sekä lämpökaapelimatoista DSIA-300:aa käytetään liikennöidyillä ja muilla kovaa mekaanista rasitusta aiheuttavilla alueilla. DSVK-25-kaapeleita ja DSVK-300-lämpökaapelimattoja käytetään asfaltin alla. Kun sulanapitojärjestelmä asennetaan voimakkaasti kaltevalle pinnalle, on sen alapäähän tehtävä kouru valuvien vesien ohjaamiseksi pois ajoväylältä. Myös tämä kouru on varustettava lämpökaapelilla. Jos devireg 316 ja 330 -termostaattien kanssa käytetään johtoanturia, on se asennettava suojaputkeen (asfaltin alla teräsputkeen) hieman lämpökaapeleita ylemmäs, keskelle kaapeliväliä. Putken pää on tulpattava suojaamaan tuntoelintä hiekalta ym. Jalkakäytävät ja ulkoportaat Sulanapitojärjestelmän avulla varmistetaan jalankulkijoiden turvallinen liikkuminen jalkakäytävillä ja ulkoportaissa. Tehoksi riittää yleensä W/m 2 ja lämpökaapeliksi voidaan valita deviflex DTIP-18. Myös DTIP-8-lämpökaapeleita voidaan käyttää, sillä kytkettynä 400 V:n jännitteelle tulee metritehoksi 24 W/m. Portaiden sulanapitoa suunnitellessa on muistettava kaapelimenekissä ottaa huomioon myös pystypinnoissa seuraavalle tasolle siirryttäessä tarvittava pätkä. Lämmönsäätöön valitaan kohteen suuruudesta riippuen devireg 850, 316, 610 tai 330. Mitoitustehot...W/m 2 Kevyt liikenne, tuulelta suojattu 150 >200 W/m 2 Normaalit olosuhteet, jalkakäytävät, portaat 200 >300 W/m 2 Ajorampit, lastauslaiturit (tuulinen alue) 300 >400 W/m 2 18

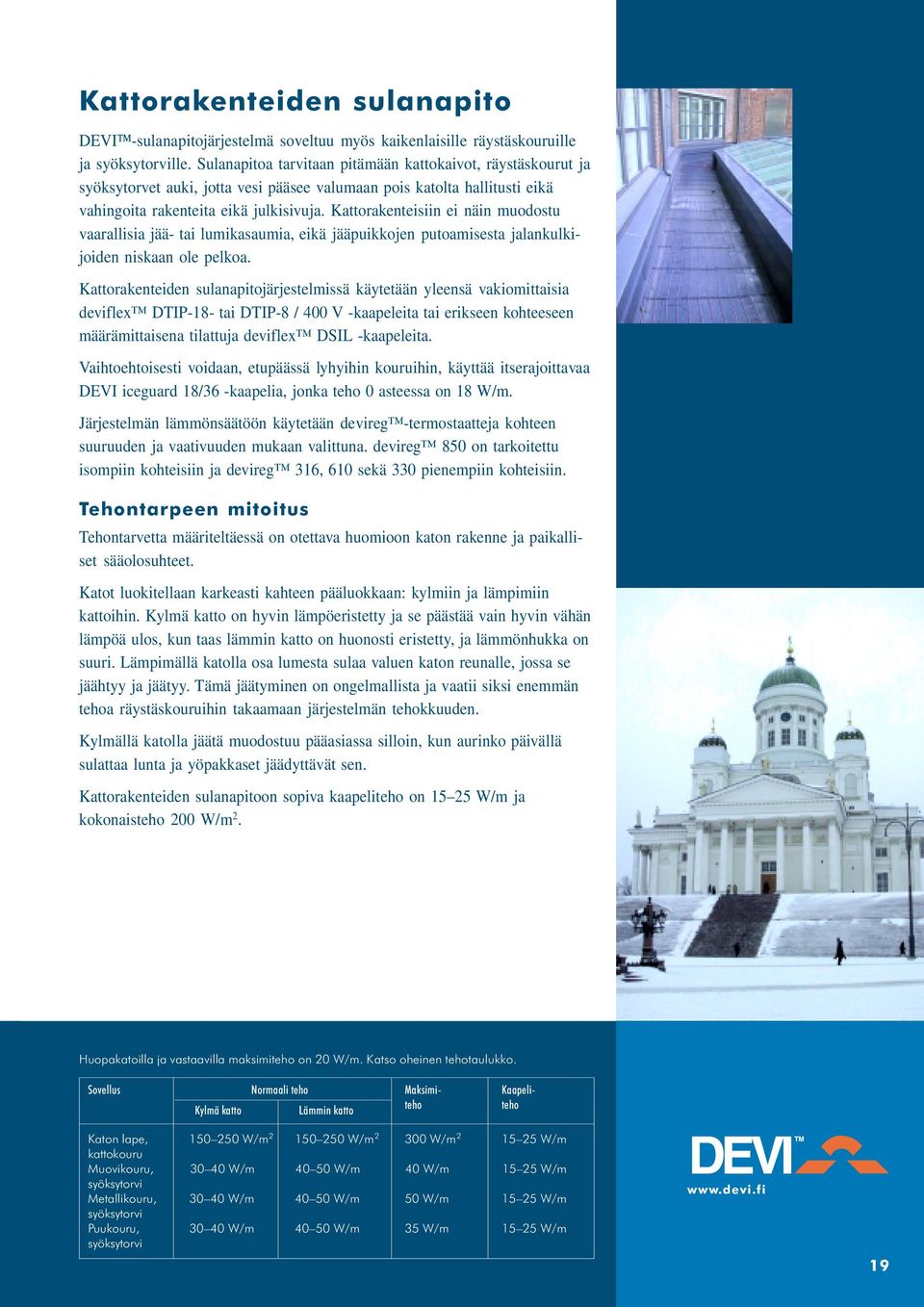

19 Kattorakenteiden sulanapito DEVI -sulanapitojärjestelmä soveltuu myös kaikenlaisille räystäskouruille ja syöksytorville. Sulanapitoa tarvitaan pitämään kattokaivot, räystäskourut ja syöksytorvet auki, jotta vesi pääsee valumaan pois katolta hallitusti eikä vahingoita rakenteita eikä julkisivuja. Kattorakenteisiin ei näin muodostu vaarallisia jää- tai lumikasaumia, eikä jääpuikkojen putoamisesta jalankulkijoiden niskaan ole pelkoa. Kattorakenteiden sulanapitojärjestelmissä käytetään yleensä vakiomittaisia deviflex DTIP-18- tai DTIP-8 / 400 V -kaapeleita tai erikseen kohteeseen määrämittaisena tilattuja deviflex DSIL -kaapeleita. Vaihtoehtoisesti voidaan, etupäässä lyhyihin kouruihin, käyttää itserajoittavaa DEVI iceguard 18/36 -kaapelia, jonka teho 0 asteessa on 18 W/m. Järjestelmän lämmönsäätöön käytetään devireg -termostaatteja kohteen suuruuden ja vaativuuden mukaan valittuna. devireg 850 on tarkoitettu isompiin kohteisiin ja devireg 316, 610 sekä 330 pienempiin kohteisiin. Tehontarpeen mitoitus Tehontarvetta määriteltäessä on otettava huomioon katon rakenne ja paikalliset sääolosuhteet. Katot luokitellaan karkeasti kahteen pääluokkaan: kylmiin ja lämpimiin kattoihin. Kylmä katto on hyvin lämpöeristetty ja se päästää vain hyvin vähän lämpöä ulos, kun taas lämmin katto on huonosti eristetty, ja lämmönhukka on suuri. Lämpimällä katolla osa lumesta sulaa valuen katon reunalle, jossa se jäähtyy ja jäätyy. Tämä jäätyminen on ongelmallista ja vaatii siksi enemmän tehoa räystäskouruihin takaamaan järjestelmän tehokkuuden. Kylmällä katolla jäätä muodostuu pääasiassa silloin, kun aurinko päivällä sulattaa lunta ja yöpakkaset jäädyttävät sen. Kattorakenteiden sulanapitoon sopiva kaapeliteho on W/m ja kokonaisteho 200 W/m 2. Huopakatoilla ja vastaavilla maksimiteho on 20 W/m. Katso oheinen tehotaulukko. Sovellus Normaali teho Maksimi- Kaapeliteho Kylmä katto Lämmin katto teho Katon lape, W/m W/m W/m W/m kattokouru Muovikouru, W/m W/m 40 W/m W/m syöksytorvi Metallikouru, W/m W/m 50 W/m W/m syöksytorvi Puukouru, W/m W/m 35 W/m W/m syöksytorvi 19

20 Asennus kattorakenteisiin Räystäskourut ja syöksytorvet Lämpökaapeli sijoitetaan räystäskourun pohjalle pituussuuntaan edestakaisin niin monta kertaa kuin tarvitaan halutun tehon saavuttamiseksi. Syöksytorveen tehdään lenkki samasta kaapelista. Syöksytorven yläpäähän asennetaan vedonpoistokoukku, joka pitää kaapelin paikallaan. Syöksytorven sisään asennetaan kaapelin etäisyyskiinnikkeet, jotka pitävät kaapelit torvessa erillään. Kattokourut Kattokouruja on yleensä isommissa rakennuksissa, esim. tehdashalleissa ja varastoissa. Lämmityskaapeli asennetaan pitkin kourua edestakaisin niin monta kertaa, että tarvittava teho saavutetaan. Suosittelemme, että lämmityskaapeli kiinnitetään muoviseen asennuspantaan kourun pohjalle. Katon lappeet Lämpökaapeli asennetaan katon lappeelle loiville lenkeille noin 50 cm:n alueelle reunasta ylöspäin. Kaapelin tulee kulkea ylös alas lappeella eikä lappeen suuntaisesti. On varmistettava, että kaapeli on lujasti ja riittävän tiuhaan kiinnitetty, sillä se joutuu alttiiksi vahvoille tuuli- ja säävoimille. Räystäskourujen sulanapito, esimerkki DSIL-kaapelilla toteutettu Etäisyyskiinnikkeitä 5 kpl / kourujuoksumetri Räystäskourujen ja syöksyjen pituus yhteensä = 45 m Tarvittava teho / m n W/juoksumetri > > = W Kaapelin pituus 2 x I > 2 x 45 m = 90 m Kuormitus maks. = 25 W/m U R k = = = 71,11 Ω : 90 m = 0,79 Ω/m P 2250 Valitaan deviflex -C 0,82 Ω/m U P k = = = R 2168 W kok 0,82 x W : 45 m = 48 W/m 20
