1 Tuoteluettelo

2 2 Rataskuja 4 FI Nummela Puhelin (09) Faksi (09) Jarmo Vanhanen Myyntipäällikkö Oto: Etelä-Suomi (09) jarmo.vanhanen@devi.fi Kalle Aaltonen Aluemyyntipäällikkö/ Pohjois-Suomi kalle.aaltonen@devi.fi Jari Kivelä Tekninen päällikkö Aluemyyntipäällikkö/Itä-Suomi (09) jari.kivela@devi.fi Jari Leuhtonen Aluemyyntipäällikkö/ Länsi-Suomi jari.leuhtonen@devi.fi Ari Paloheimo Toimitusjohtaja (09) ari.paloheimo@devi.fi Kirsi Hynnälä Talouspäällikkö (09) kirsi.hynnala@devi.fi Laura Sareva Markkinointipäällikkö Tekninen neuvonta (09) laura.sareva@devi.fi Juha-Pekka Heinonen Logistiikkapäällikkö Puhelinmyynti, tekninen neuvonta, ostot (09) (09) juha-pekka.heinonen@devi.fi Chris Espensen Logistiikka (09) chris.espensen@devi.fi Kimmo Nuortila Puhelinmyynti, tekninen neuvonta (09) kimmo.nuortila@devi.fi

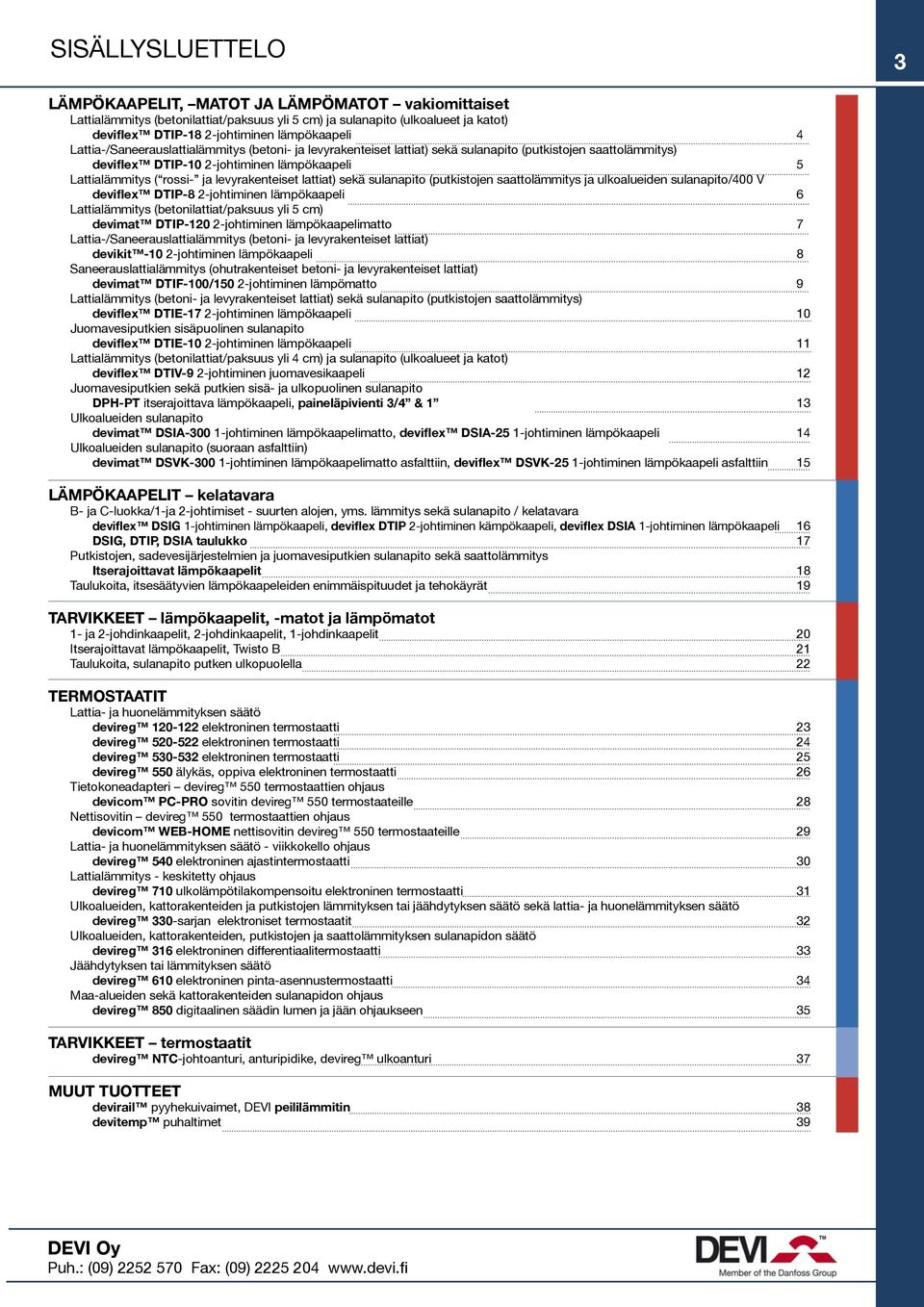

3 SISÄLLYSLUETTELO 3 LÄMPÖKAAPELIT, MATOT JA LÄMPÖMATOT vakiomittaiset Lattialämmitys (betonilattiat/paksuus yli 5 cm) ja sulanapito (ulkoalueet ja katot) deviflex DTIP-18 2-johtiminen lämpökaapeli 4 Lattia-/Saneerauslattialämmitys (betoni- ja levyrakenteiset lattiat) sekä sulanapito (putkistojen saattolämmitys) deviflex DTIP-10 2-johtiminen lämpökaapeli 5 Lattialämmitys ( rossi- ja levyrakenteiset lattiat) sekä sulanapito (putkistojen saattolämmitys ja ulkoalueiden sulanapito/400 V deviflex DTIP-8 2-johtiminen lämpökaapeli 6 Lattialämmitys (betonilattiat/paksuus yli 5 cm) devimat DTIP johtiminen lämpökaapelimatto 7 Lattia-/Saneerauslattialämmitys (betoni- ja levyrakenteiset lattiat) devikit johtiminen lämpökaapeli 8 Saneerauslattialämmitys (ohutrakenteiset betoni- ja levyrakenteiset lattiat) devimat DTIF-100/150 2-johtiminen lämpömatto 9 Lattialämmitys (betoni- ja levyrakenteiset lattiat) sekä sulanapito (putkistojen saattolämmitys) deviflex DTIE-17 2-johtiminen lämpökaapeli 10 Juomavesiputkien sisäpuolinen sulanapito deviflex DTIE-10 2-johtiminen lämpökaapeli 11 Lattialämmitys (betonilattiat/paksuus yli 4 cm) ja sulanapito (ulkoalueet ja katot) deviflex DTIV-9 2-johtiminen juomavesikaapeli 12 Juomavesiputkien sekä putkien sisä- ja ulkopuolinen sulanapito DPH-PT itserajoittava lämpökaapeli, paineläpivienti 3/4 & 1 13 Ulkoalueiden sulanapito devimat DSIA johtiminen lämpökaapelimatto, deviflex DSIA-25 1-johtiminen lämpökaapeli 14 Ulkoalueiden sulanapito (suoraan asfalttiin) devimat DSVK johtiminen lämpökaapelimatto asfalttiin, deviflex DSVK-25 1-johtiminen lämpökaapeli asfalttiin 15 LÄMPÖKAAPELIT kelatavara B- ja C-luokka/1-ja 2-johtimiset - suurten alojen, yms. lämmitys sekä sulanapito / kelatavara deviflex DSIG 1-johtiminen lämpökaapeli, deviflex DTIP 2-johtiminen kämpökaapeli, deviflex DSIA 1-johtiminen lämpökaapeli 16 DSIG, DTIP, DSIA taulukko 17 Putkistojen, sadevesijärjestelmien ja juomavesiputkien sulanapito sekä saattolämmitys Itserajoittavat lämpökaapelit 18 Taulukoita, itsesäätyvien lämpökaapeleiden enimmäispituudet ja tehokäyrät 19 TARVIKKEET lämpökaapelit, -matot ja lämpömatot 1- ja 2-johdinkaapelit, 2-johdinkaapelit, 1-johdinkaapelit 20 Itserajoittavat lämpökaapelit, Twisto B 21 Taulukoita, sulanapito putken ulkopuolella 22 TERMOSTAATIT Lattia- ja huonelämmityksen säätö devireg elektroninen termostaatti 23 devireg elektroninen termostaatti 24 devireg elektroninen termostaatti 25 devireg 550 älykäs, oppiva elektroninen termostaatti 26 Tietokoneadapteri devireg 550 termostaattien ohjaus devicom PC-PRO sovitin devireg 550 termostaateille 28 Nettisovitin devireg 550 termostaattien ohjaus devicom WEB-HOME nettisovitin devireg 550 termostaateille 29 Lattia- ja huonelämmityksen säätö - viikkokello ohjaus devireg 540 elektroninen ajastintermostaatti 30 Lattialämmitys - keskitetty ohjaus devireg 710 ulkolämpötilakompensoitu elektroninen termostaatti 31 Ulkoalueiden, kattorakenteiden ja putkistojen lämmityksen tai jäähdytyksen säätö sekä lattia- ja huonelämmityksen säätö devireg 330-sarjan elektroniset termostaatit 32 Ulkoalueiden, kattorakenteiden, putkistojen ja saattolämmityksen sulanapidon säätö devireg 316 elektroninen differentiaalitermostaatti 33 Jäähdytyksen tai lämmityksen säätö devireg 610 elektroninen pinta-asennustermostaatti 34 Maa-alueiden sekä kattorakenteiden sulanapidon ohjaus devireg 850 digitaalinen säädin lumen ja jään ohjaukseen 35 TARVIKKEET termostaatit devireg NTC-johtoanturi, anturipidike, devireg ulkoanturi 37 MUUT TUOTTEET devirail pyyhekuivaimet, DEVI peililämmitin 38 devitemp puhaltimet 39

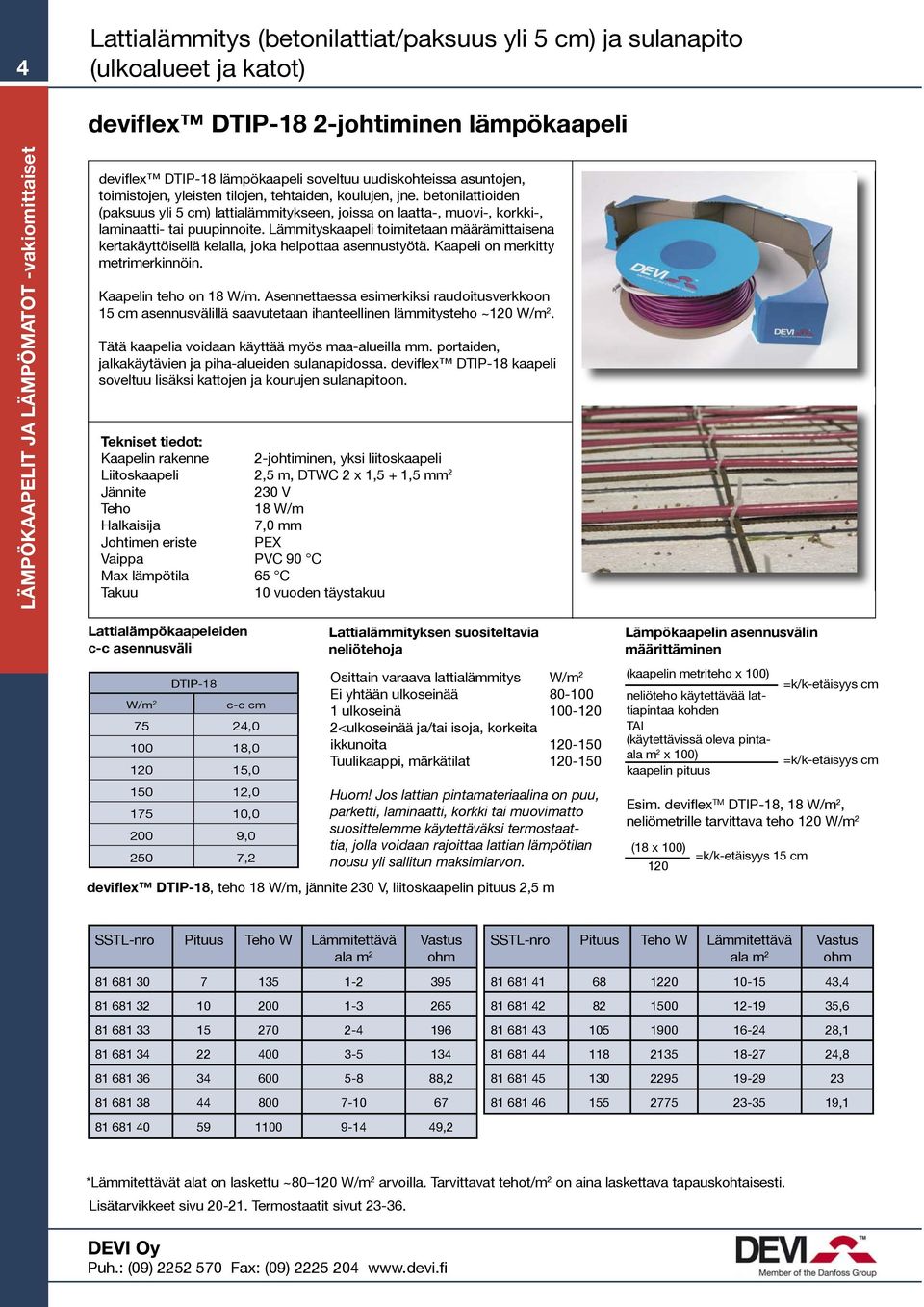

4 4 Lattialämmitys (betonilattiat/paksuus yli 5 cm) ja sulanapito (ulkoalueet ja katot) deviflex DTIP-18 2-johtiminen lämpökaapeli LÄMPÖKAAPELIT JA LÄMPÖMATOT -vakiomittaiset deviflex DTIP-18 lämpökaapeli soveltuu uudiskohteissa asuntojen, toimistojen, yleisten tilojen, tehtaiden, koulujen, jne. betonilattioiden (paksuus yli 5 cm) lattialämmitykseen, joissa on laatta-, muovi-, korkki-, laminaatti- tai puupinnoite. Lämmityskaapeli toimitetaan määrämittaisena kertakäyttöisellä kelalla, joka helpottaa asennustyötä. Kaapeli on merkitty metrimerkinnöin. Kaapelin teho on 18 W/m. Asennettaessa esimerkiksi raudoitusverkkoon 15 cm asennusvälillä saavutetaan ihanteellinen lämmitysteho ~120 W/m 2. Tätä kaapelia voidaan käyttää myös maa-alueilla mm. portaiden, jalkakäytävien ja piha-alueiden sulanapidossa. deviflex DTIP-18 kaapeli soveltuu lisäksi kattojen ja kourujen sulanapitoon. Kaapelin rakenne 2-johtiminen, yksi liitoskaapeli Liitoskaapeli 2,5 m, DTWC 2 x 1,5 + 1,5 mm V 18 W/m Halkaisija 7,0 mm Johtimen eriste PEX Vaippa PVC 90 C Max lämpötila 65 C Takuu 10 vuoden täystakuu Lattialämpökaapeleiden c-c asennusväli DTIP-18 W/m 2 c-c cm 75 24, , , , , , ,2 Lattialämmityksen suositeltavia neliötehoja Osittain varaava lattialämmitys W/m 2 Ei yhtään ulkoseinää ulkoseinä <ulkoseinää ja/tai isoja, korkeita ikkunoita Tuulikaappi, märkätilat Huom! Jos lattian pintamateriaalina on puu, parketti, laminaatti, korkki tai muovimatto suosittelemme käytettäväksi termostaattia, jolla voidaan rajoittaa lattian lämpötilan nousu yli sallitun maksimiarvon. deviflex DTIP-18, teho 18 W/m, jännite 230 V, liitoskaapelin pituus 2,5 m Lämpökaapelin asennusvälin määrittäminen (kaapelin metriteho x 100) neliöteho käytettävää lattiapintaa kohden TAI (käytettävissä oleva pintaala m 2 x 100) kaapelin pituus (18 x 100) 120 =k/k-etäisyys 15 cm =k/k-etäisyys cm =k/k-etäisyys cm Esim. deviflex TM DTIP-18, 18 W/m 2, neliömetrille tarvittava teho 120 W/m 2 Pituus W Lämmitettävä ala m 2 Vastus ohm , ,2 Pituus W Lämmitettävä ala m 2 Vastus ohm , , , , ,1 *Lämmitettävät alat on laskettu ~ W/m 2 arvoilla. Tarvittavat tehot/m 2 on aina laskettava tapauskohtaisesti. Lisätarvikkeet sivu Termostaatit sivut

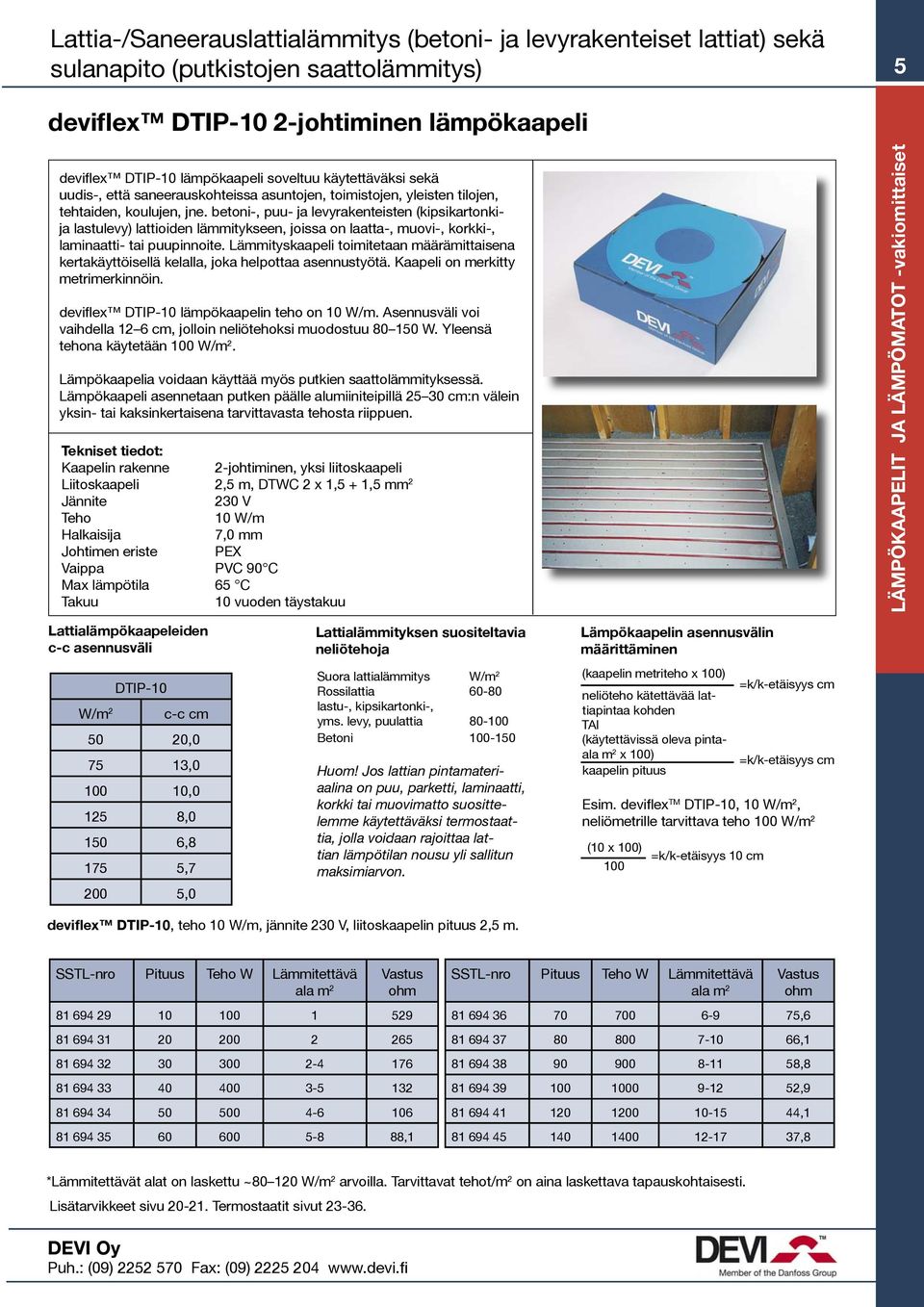

5 Lattia-/Saneerauslattialämmitys (betoni- ja levyrakenteiset lattiat) sekä sulanapito (putkistojen saattolämmitys) 5 deviflex DTIP-10 2-johtiminen lämpökaapeli deviflex DTIP-10 lämpökaapeli soveltuu käytettäväksi sekä uudis-, että saneerauskohteissa asuntojen, toimistojen, yleisten tilojen, tehtaiden, koulujen, jne. betoni-, puu- ja levyrakenteisten (kipsikartonkija lastulevy) lattioiden lämmitykseen, joissa on laatta-, muovi-, korkki-, laminaatti- tai puupinnoite. Lämmityskaapeli toimitetaan määrämittaisena kertakäyttöisellä kelalla, joka helpottaa asennustyötä. Kaapeli on merkitty metrimerkinnöin. deviflex DTIP-10 lämpökaapelin teho on 10 W/m. Asennusväli voi vaihdella 12 6 cm, jolloin neliötehoksi muodostuu W. Yleensä tehona käytetään 100 W/m 2. Lämpökaapelia voidaan käyttää myös putkien saattolämmityksessä. Lämpökaapeli asennetaan putken päälle alumiiniteipillä cm:n välein yksin- tai kaksinkertaisena tarvittavasta tehosta riippuen. Kaapelin rakenne 2-johtiminen, yksi liitoskaapeli Liitoskaapeli 2,5 m, DTWC 2 x 1,5 + 1,5 mm V 10 W/m Halkaisija 7,0 mm Johtimen eriste PEX Vaippa PVC 90 C Max lämpötila 65 C Takuu 10 vuoden täystakuu LÄMPÖKAAPELIT JA LÄMPÖMATOT -vakiomittaiset Lattialämpökaapeleiden c-c asennusväli DTIP-10 W/m 2 c-c cm 50 20, , , , , , ,0 Lattialämmityksen suositeltavia neliötehoja Suora lattialämmitys W/m 2 Rossilattia lastu-, kipsikartonki-, yms. levy, puulattia Betoni Huom! Jos lattian pintamateriaalina on puu, parketti, laminaatti, korkki tai muovimatto suosittelemme käytettäväksi termostaattia, jolla voidaan rajoittaa lattian lämpötilan nousu yli sallitun maksimiarvon. Lämpökaapelin asennusvälin määrittäminen (kaapelin metriteho x 100) neliöteho kätettävää lattiapintaa kohden TAI (käytettävissä oleva pintaala m 2 x 100) kaapelin pituus (10 x 100) 100 =k/k-etäisyys 10 cm =k/k-etäisyys cm =k/k-etäisyys cm Esim. deviflex TM DTIP-10, 10 W/m 2, neliömetrille tarvittava teho 100 W/m 2 deviflex DTIP-10, teho 10 W/m, jännite 230 V, liitoskaapelin pituus 2,5 m. Pituus W Lämmitettävä ala m 2 Vastus ohm ,1 Pituus W Lämmitettävä ala m 2 Vastus ohm , , , , , ,8 *Lämmitettävät alat on laskettu ~ W/m 2 arvoilla. Tarvittavat tehot/m 2 on aina laskettava tapauskohtaisesti. Lisätarvikkeet sivu Termostaatit sivut

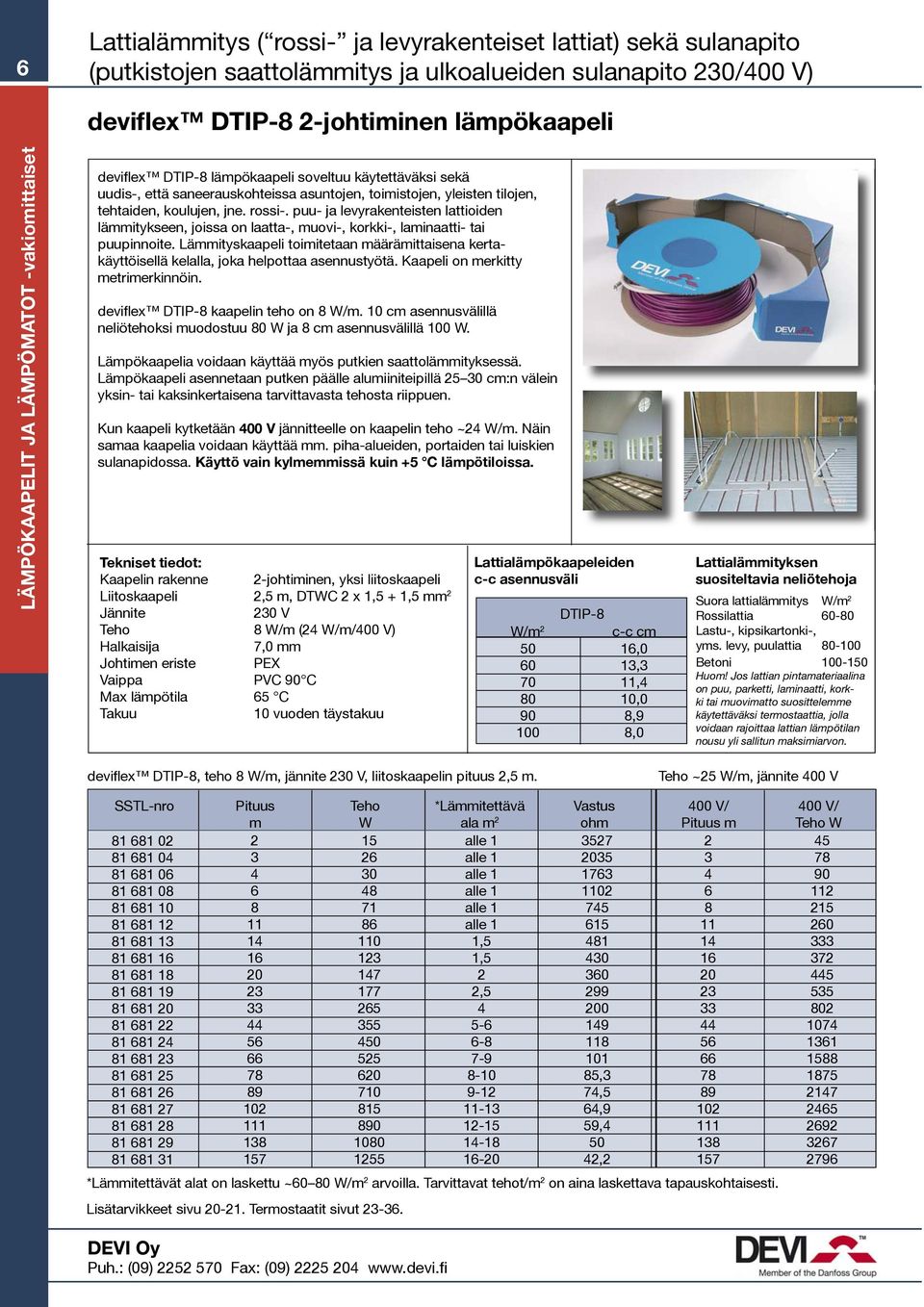

6 6 Lattialämmitys ( rossi- ja levyrakenteiset lattiat) sekä sulanapito (putkistojen saattolämmitys ja ulkoalueiden sulanapito 230/400 V) deviflex DTIP-8 2-johtiminen lämpökaapeli LÄMPÖKAAPELIT JA LÄMPÖMATOT -vakiomittaiset deviflex DTIP-8 lämpökaapeli soveltuu käytettäväksi sekä uudis-, että saneerauskohteissa asuntojen, toimistojen, yleisten tilojen, tehtaiden, koulujen, jne. rossi-. puu- ja levyrakenteisten lattioiden lämmitykseen, joissa on laatta-, muovi-, korkki-, laminaatti- tai puupinnoite. Lämmityskaapeli toimitetaan määrämittaisena kertakäyttöisellä kelalla, joka helpottaa asennustyötä. Kaapeli on merkitty metrimerkinnöin. deviflex DTIP-8 kaapelin teho on 8 W/m. 10 cm asennusvälillä neliötehoksi muodostuu 80 W ja 8 cm asennusvälillä 100 W. Lämpökaapelia voidaan käyttää myös putkien saattolämmityksessä. Lämpökaapeli asennetaan putken päälle alumiiniteipillä cm:n välein yksin- tai kaksinkertaisena tarvittavasta tehosta riippuen. Kun kaapeli kytketään 400 V jännitteelle on kaapelin teho ~24 W/m. Näin samaa kaapelia voidaan käyttää mm. piha-alueiden, portaiden tai luiskien sulanapidossa. Käyttö vain kylmemmissä kuin +5 C lämpötiloissa. Kaapelin rakenne 2-johtiminen, yksi liitoskaapeli Liitoskaapeli 2,5 m, DTWC 2 x 1,5 + 1,5 mm V 8 W/m (24 W/m/400 V) Halkaisija 7,0 mm Johtimen eriste PEX Vaippa PVC 90 C Max lämpötila 65 C Takuu 10 vuoden täystakuu Lattialämpökaapeleiden c-c asennusväli W/m DTIP-8 c-c cm 16,0 13,3 11,4 10,0 8,9 8,0 Lattialämmityksen suositeltavia neliötehoja Suora lattialämmitys W/m 2 Rossilattia Lastu-, kipsikartonki-, yms. levy, puulattia Betoni Huom! Jos lattian pintamateriaalina on puu, parketti, laminaatti, korkki tai muovimatto suosittelemme käytettäväksi termostaattia, jolla voidaan rajoittaa lattian lämpötilan nousu yli sallitun maksimiarvon. deviflex DTIP-8, teho 8 W/m, jännite 230 V, liitoskaapelin pituus 2,5 m. ~25 W/m, jännite 400 V Pituus m W *Lämmitettävät alat on laskettu ~60 80 W/m 2 arvoilla. Tarvittavat tehot/m 2 on aina laskettava tapauskohtaisesti. Lisätarvikkeet sivu Termostaatit sivut *Lämmitettävä ala m 2 alle 1 alle 1 alle 1 alle 1 alle 1 alle 1 1,5 1,5 2 2, Vastus ohm ,3 74,5 64,9 59, ,2 400 V/ Pituus m V/ W

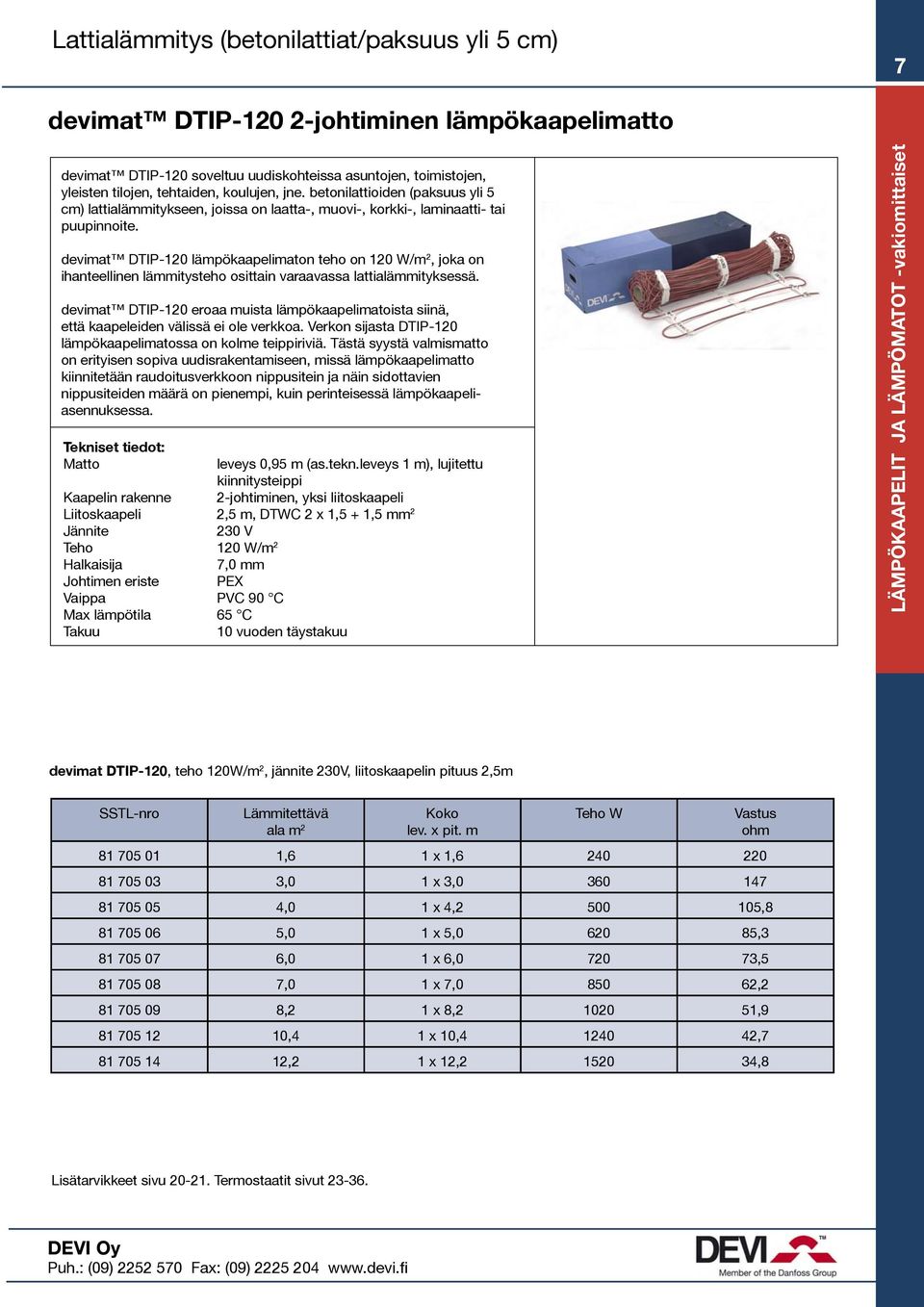

7 Lattialämmitys (betonilattiat/paksuus yli 5 cm) 7 devimat DTIP johtiminen lämpökaapelimatto devimat DTIP-120 soveltuu uudiskohteissa asuntojen, toimistojen, yleisten tilojen, tehtaiden, koulujen, jne. betonilattioiden (paksuus yli 5 cm) lattialämmitykseen, joissa on laatta-, muovi-, korkki-, laminaatti- tai puupinnoite. devimat DTIP-120 lämpökaapelimaton teho on 120 W/m 2, joka on ihanteellinen lämmitysteho osittain varaavassa lattialämmityksessä. devimat DTIP-120 eroaa muista lämpökaapelimatoista siinä, että kaapeleiden välissä ei ole verkkoa. Verkon sijasta DTIP-120 lämpökaapelimatossa on kolme teippiriviä. Tästä syystä valmismatto on erityisen sopiva uudisrakentamiseen, missä lämpökaapelimatto kiinnitetään raudoitusverkkoon nippusitein ja näin sidottavien nippusiteiden määrä on pienempi, kuin perinteisessä lämpökaapeliasennuksessa. Matto leveys 0,95 m (as.tekn.leveys 1 m), lujitettu kiinnitysteippi Kaapelin rakenne 2-johtiminen, yksi liitoskaapeli Liitoskaapeli 2,5 m, DTWC 2 x 1,5 + 1,5 mm V 120 W/m 2 Halkaisija 7,0 mm Johtimen eriste PEX Vaippa PVC 90 C Max lämpötila 65 C Takuu 10 vuoden täystakuu LÄMPÖKAAPELIT JA LÄMPÖMATOT -vakiomittaiset devimat DTIP-120, teho 120W/m 2, jännite 230V, liitoskaapelin pituus 2,5m Lämmitettävä ala m 2 Koko lev. x pit. m W Vastus ohm ,6 1 x 1, ,0 1 x 3, ,0 1 x 4, , ,0 1 x 5, , ,0 1 x 6, , ,0 1 x 7, , ,2 1 x 8, , ,4 1 x 10, , ,2 1 x 12, ,8 Lisätarvikkeet sivu Termostaatit sivut

8 8 Lattia-/Saneerauslattialämmitys (betoni- ja levyrakenteiset lattiat) devikit johtiminen ohutrakenteinen lämpökaapeli LÄMPÖKAAPELIT JA LÄMPÖMATOT -vakiomittaiset devikit -10 saneerauskaapeli soveltuu käytettäväksi sekä uudis-, että saneerauskohteissa asuntojen, toimistojen, yleisten tilojen, tehtaiden, koulujen, jne. betoni-, puu- ja levyrakenteisten (kipsikartonkija lastulevy) lattioiden lämmitykseen, joissa on laatta-, muovi-, korkki-, laminaatti- tai puupinnoite. Lämmityskaapeli toimitetaan määrämittaisena kertakäyttöisellä kelalla, joka helpottaa asennustyötä. devikit -10 saneerauskaapelin teho on 10 W/m ja halkaisija vain 4,5 mm. Asennusväli voi vaihdella 12 6 cm, jolloin neliötehoksi muodostuu W. Yleensä tehona käytetään 100 W/m 2. Kaapelin rakenne 2-johtiminen, yksi liitoskaapeli Liitoskaapeli 2,5 m, 2 x 1,5 + 1,5 mm V 10 W/m Halkaisija 4,5 mm Johtimen eriste FEP Välivaippa MDPE Ulkovaippa PVC 90 C Max lämpötila 70/70 C (on/off) Takuu 10 vuoden täystakuu A) devikit saneerauskaapeli Sis.: devikit -10 saneerauskaapelin, termostaatin anturin suojaputken sekä liiman kuumaliimapistooliin tai B) devikit saneerauskaapelipaketti Sis.: devikit -10 saneerauskaapelin, devireg 120 termostaatin, IP 34 roiskevesitiiviin suojakotelon, termostaatin anturin suojaputken sekä liiman kuumaliimapistooliin Lattialämpökaapeleiden c-c asennusväli W/m devikit-10 c-c cm 20,0 13,0 10,0 8,0 6,8 5,7 5,0 Lattialämmityksen suositeltavia neliötehoja Suora lattialämmitys W/m 2 Rossilattia lastu-, kipsikartonki-, yms. levy, puulattia Betoni Huom! Jos lattian pintamateriaalina on puu, parketti, laminaatti, korkki tai muovimatto suosittelemme käytettäväksi termostaattia, jolla voidaan rajoittaa lattian lämpötilan nousu yli sallitun maksimiarvon. devikit -10, teho 10 W/m, jännite 230 V, liitoskaapelin pituus 2,5 m. A) kaapeli sis. termostaatin B) kaapelipaketti Pituus m W *Lämmitettävä ala m Vastus ohm ,2 75,6 66,1 58,8 52,9 42,3 35,3 *Lämmitettävät alat on laskettu ~ W/m 2 arvoilla. Tarvittavat tehot/m 2 on aina laskettava tapauskohtaisesti. Lisätarvikkeet sivu Termostaatit sivut

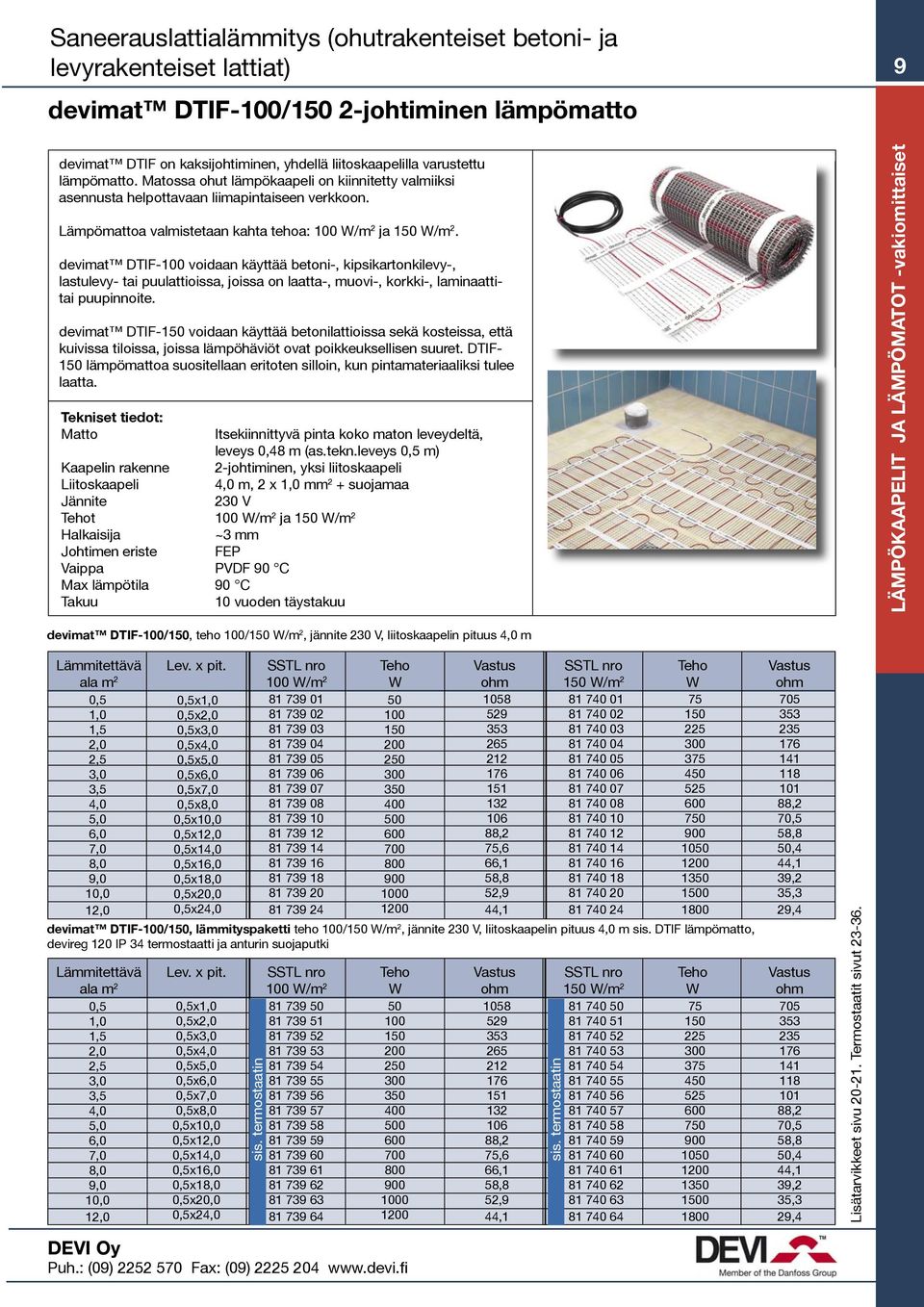

9 Saneerauslattialämmitys (ohutrakenteiset betoni- ja levyrakenteiset lattiat) devimat DTIF-100/150 2-johtiminen lämpömatto 9 devimat DTIF on kaksijohtiminen, yhdellä liitoskaapelilla varustettu lämpömatto. Matossa ohut lämpökaapeli on kiinnitetty valmiiksi asennusta helpottavaan liimapintaiseen verkkoon. Lämpömattoa valmistetaan kahta tehoa: 100 W/m 2 ja 150 W/m 2. devimat DTIF-100 voidaan käyttää betoni-, kipsikartonkilevy-, lastulevy- tai puulattioissa, joissa on laatta-, muovi-, korkki-, laminaattitai puupinnoite. devimat DTIF-150 voidaan käyttää betonilattioissa sekä kosteissa, että kuivissa tiloissa, joissa lämpöhäviöt ovat poikkeuksellisen suuret. DTIF- 150 lämpömattoa suositellaan eritoten silloin, kun pintamateriaaliksi tulee laatta. Matto Itsekiinnittyvä pinta koko maton leveydeltä, leveys 0,48 m (as.tekn.leveys 0,5 m) Kaapelin rakenne 2-johtiminen, yksi liitoskaapeli Liitoskaapeli 4,0 m, 2 x 1,0 mm 2 + suojamaa 230 V t 100 W/m 2 ja 150 W/m 2 Halkaisija ~3 mm Johtimen eriste FEP Vaippa PVDF 90 C Max lämpötila 90 C Takuu 10 vuoden täystakuu LÄMPÖKAAPELIT JA LÄMPÖMATOT -vakiomittaiset devimat DTIF-100/150, teho 100/150 W/m 2, jännite 230 V, liitoskaapelin pituus 4,0 m Lämmitettävä Lev. x pit. SSTL nro ala m W/m 2 0,5 1,0 1,5 2,0 2,5 3,0 3,5 4,0 5,0 6,0 7,0 8,0 9,0 10,0 12,0 0,5 1,0 1,5 2,0 2,5 3,0 3,5 4,0 5,0 6,0 7,0 8,0 9,0 10,0 12,0 0,5x1,0 0,5x2,0 0,5x3,0 0,5x4,0 0,5x5,0 0,5x6,0 0,5x7,0 0,5x8,0 0,5x10,0 0,5x12,0 0,5x14,0 0,5x16,0 0,5x18,0 0,5x20,0 0,5x24,0 0,5x1,0 0,5x2,0 0,5x3,0 0,5x4,0 0,5x5,0 0,5x6,0 0,5x7,0 0,5x8,0 0,5x10,0 0,5x12,0 0,5x14,0 0,5x16,0 0,5x18,0 0,5x20,0 0,5x24, W Lämmitettävä Lev. x pit. SSTL nro ala m W/m 2 W Vastus ohm ,2 75,6 66,1 58,8 52,9 44,1 Vastus ohm ,2 75,6 66,1 58,8 52,9 44,1 SSTL nro 150 W/m 2 W devimat DTIF-100/150, lämmityspaketti teho 100/150 W/m 2, jännite 230 V, liitoskaapelin pituus 4,0 m sis. DTIF lämpömatto, devireg 120 IP 34 termostaatti ja anturin suojaputki sis. termostaatin sis. termostaatin SSTL nro 150 W/m 2 W Vastus ohm ,2 70,5 58,8 50,4 44,1 39,2 35,3 29,4 Vastus ohm ,2 70,5 58,8 50,4 44,1 39,2 35,3 29,4 Lisätarvikkeet sivu Termostaatit sivut

10 10 Lattialämmitys (betonilattiat/paksuus yli 4 cm) ja sulanapito (ulkoalueet ja katot) deviflex DTIE-17 2-johtiminen lämpökaapeli LÄMPÖKAAPELIT JA LÄMPÖMATOT -vakiomittaiset deviflex DTIE-17 lämpökaapeli soveltuu käytettäväksi asuntojen, toimistojen, yleisten tilojen, tehtaiden, koulujen, jne. sekä uudis-, että saneerauslattioissa betonilattioiden, joissa on laatta-, muovi-, korkki-, laminaatti- tai puupinnoite, lämmitykseen. Lämmityskaapeli toimitetaan määrämittaisena kertakäyttöisellä kelalla, joka helpottaa asennustyötä. deviflex DTIE-17 lämpökaapelin teho on 17 W/m. deviflex DTIE-17 lämpökaapeli on pehmeä ja pyöreä. Tämä helpottaa asennustyötä ja lyhentää asentamiseen kuluvaa aikaa. Kaapeli on varustettu metrimerkinnöin. deviflex DTIE-17 on ympäristöystävällinen, sillä siinä on käytetty PVC:n sijasta polyolefinia. Kaapeli on lyijytön ja halogeenivapaa. deviflex DTIE-17 lämpökaapelia voidaan käyttää myös maa-alueilla mm. portaiden, jalkakäytävien ja piha-alueiden sekä kattojen ja kourujen sulanapidossa. Kaapelin rakenne 2-johtiminen, yksi liitoskaapeli lyijy- ja halogeenivapaa Liitoskaapeli 2,5 m, DTWC 2 x 1,5 + 1,5 mm V 17 W/m Halkaisija 6,0 mm (pyöreä) Johtimen eriste FEP / MFA Sisempi vaippa XLPE Ulkovaippa Polyolefin Max lämpötila 70 C Takuu 10 vuoden täystakuu deviflex DTIE-17, ympäristöystävällinen, halogeenivapaa lämpökaapeli. 17 W/m, jännite 230 V, liitoskaapelin pituus 2,5 m Pituus m ,5 31, W *Lämmitettävä ala m 2 1, ,5 2,5-4 3, ,5 5-7, ,5-11, , ,5 15,22,5 17,5-26,5 19,5-29,5 21,5-32, ,5 Vastus ohm 352,7 264,5 176,3 132,3 105,8 88,2 75,6 66,1 58,8 50,4 44,1 40,7 34,1 29,4 25,2 22,5 20,3 18,2 *Lämmitettävät alat on laskettu ~ W/m 2 arvoilla. Tarvittavat tehot/m 2 on aina laskettava tapauskohtaisesti. Lisätarvikkeet sivu Termostaatit sivut

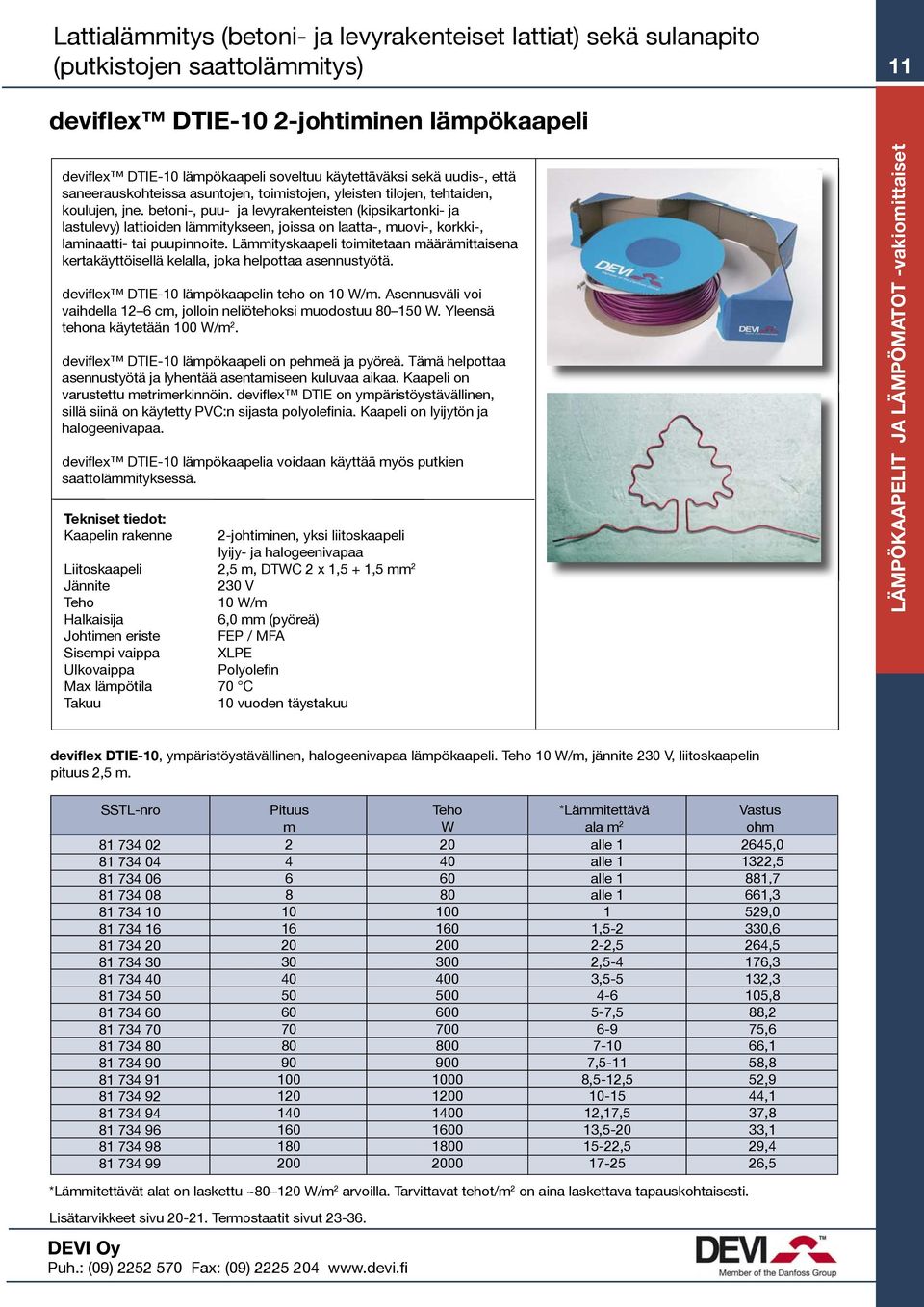

11 Lattialämmitys (betoni- ja levyrakenteiset lattiat) sekä sulanapito (putkistojen saattolämmitys) 11 deviflex DTIE-10 2-johtiminen lämpökaapeli deviflex DTIE-10 lämpökaapeli soveltuu käytettäväksi sekä uudis-, että saneerauskohteissa asuntojen, toimistojen, yleisten tilojen, tehtaiden, koulujen, jne. betoni-, puu- ja levyrakenteisten (kipsikartonki- ja lastulevy) lattioiden lämmitykseen, joissa on laatta-, muovi-, korkki-, laminaatti- tai puupinnoite. Lämmityskaapeli toimitetaan määrämittaisena kertakäyttöisellä kelalla, joka helpottaa asennustyötä. deviflex DTIE-10 lämpökaapelin teho on 10 W/m. Asennusväli voi vaihdella 12 6 cm, jolloin neliötehoksi muodostuu W. Yleensä tehona käytetään 100 W/m 2. deviflex DTIE-10 lämpökaapeli on pehmeä ja pyöreä. Tämä helpottaa asennustyötä ja lyhentää asentamiseen kuluvaa aikaa. Kaapeli on varustettu metrimerkinnöin. deviflex DTIE on ympäristöystävällinen, sillä siinä on käytetty PVC:n sijasta polyolefinia. Kaapeli on lyijytön ja halogeenivapaa. deviflex DTIE-10 lämpökaapelia voidaan käyttää myös putkien saattolämmityksessä. Kaapelin rakenne 2-johtiminen, yksi liitoskaapeli lyijy- ja halogeenivapaa Liitoskaapeli 2,5 m, DTWC 2 x 1,5 + 1,5 mm V 10 W/m Halkaisija 6,0 mm (pyöreä) Johtimen eriste FEP / MFA Sisempi vaippa XLPE Ulkovaippa Polyolefin Max lämpötila 70 C Takuu 10 vuoden täystakuu LÄMPÖKAAPELIT JA LÄMPÖMATOT -vakiomittaiset deviflex DTIE-10, ympäristöystävällinen, halogeenivapaa lämpökaapeli. 10 W/m, jännite 230 V, liitoskaapelin pituus 2,5 m Pituus m W *Lämmitettävä ala m 2 alle 1 alle 1 alle 1 alle 1 1 1, ,5 2,5-4 3, , ,5-11 8,5-12, ,17,5 13, , Vastus ohm 2645,0 1322,5 881,7 661,3 529,0 330,6 264,5 176,3 132,3 105,8 88,2 75,6 66,1 58,8 52,9 44,1 37,8 33,1 29,4 26,5 *Lämmitettävät alat on laskettu ~ W/m 2 arvoilla. Tarvittavat tehot/m 2 on aina laskettava tapauskohtaisesti. Lisätarvikkeet sivu Termostaatit sivut

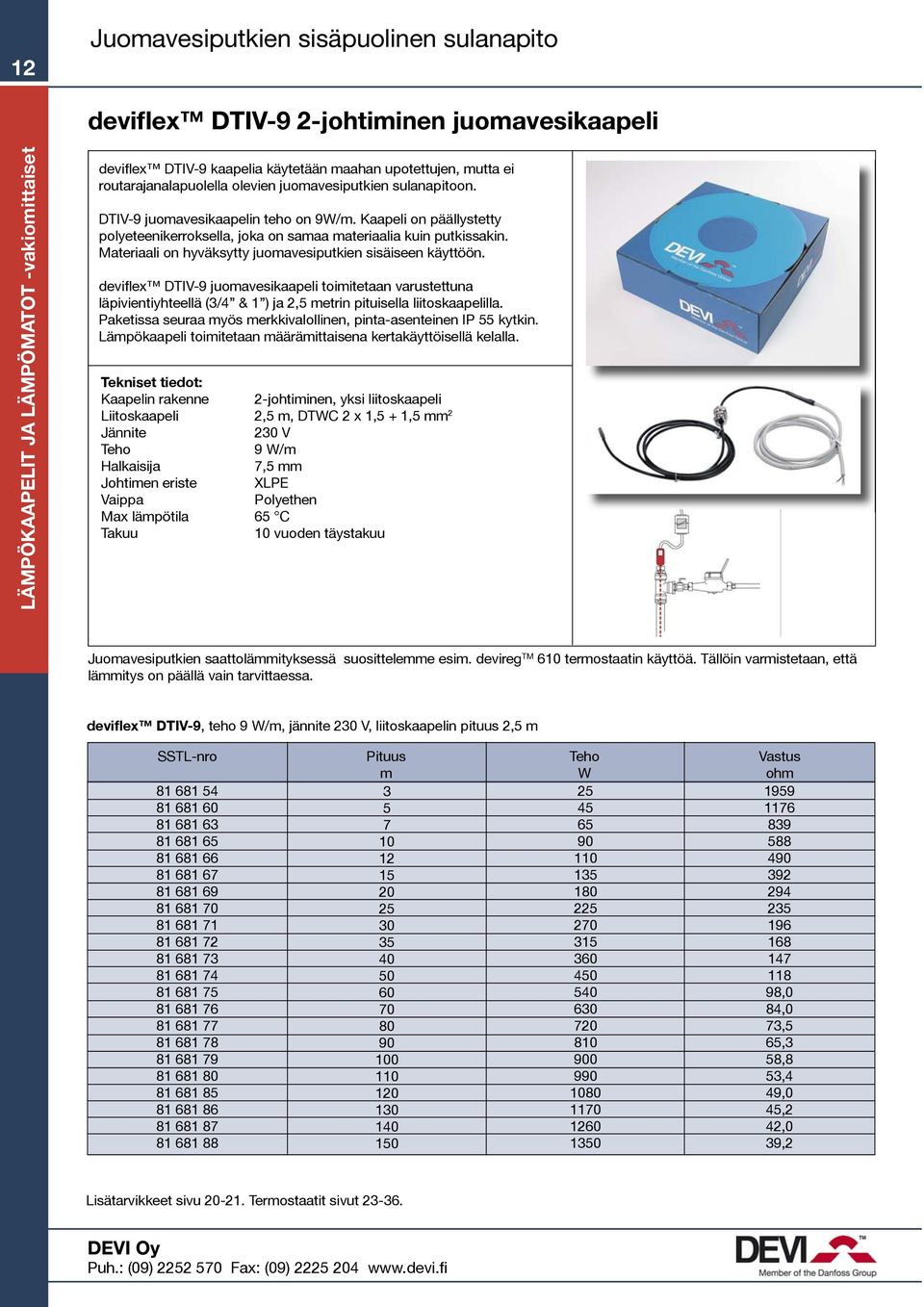

12 12 Juomavesiputkien sisäpuolinen sulanapito deviflex DTIV-9 2-johtiminen juomavesikaapeli LÄMPÖKAAPELIT JA LÄMPÖMATOT -vakiomittaiset deviflex DTIV-9 kaapelia käytetään maahan upotettujen, mutta ei routarajanalapuolella olevien juomavesiputkien sulanapitoon. DTIV-9 juomavesikaapelin teho on 9W/m. Kaapeli on päällystetty polyeteenikerroksella, joka on samaa materiaalia kuin putkissakin. Materiaali on hyväksytty juomavesiputkien sisäiseen käyttöön. deviflex DTIV-9 juomavesikaapeli toimitetaan varustettuna läpivientiyhteellä (3/4 & 1 ) ja 2,5 metrin pituisella liitoskaapelilla. Paketissa seuraa myös merkkivalollinen, pinta-asenteinen IP 55 kytkin. Lämpökaapeli toimitetaan määrämittaisena kertakäyttöisellä kelalla. Kaapelin rakenne 2-johtiminen, yksi liitoskaapeli Liitoskaapeli 2,5 m, DTWC 2 x 1,5 + 1,5 mm V 9 W/m Halkaisija 7,5 mm Johtimen eriste XLPE Vaippa Polyethen Max lämpötila 65 C Takuu 10 vuoden täystakuu Juomavesiputkien saattolämmityksessä suosittelemme esim. devireg TM 610 termostaatin käyttöä. Tällöin varmistetaan, että lämmitys on päällä vain tarvittaessa. deviflex DTIV-9, teho 9 W/m, jännite 230 V, liitoskaapelin pituus 2,5 m Pituus m W Vastus ohm ,0 84,0 73,5 65,3 58,8 53,4 49,0 45,2 42,0 39,2 Lisätarvikkeet sivu Termostaatit sivut

13 Juomavesiputkien sekä putkien sisä- ja ulkopuolinen sulanapito 13 DPH-PT itserajoittuva juomavesikaapeli DPH-PT itserajoittuva lämpökaapeli vesimittarin ja putken sisä- tai ulkopuoliseen sulanapitoon (valmistettu DPH-10 itserajoittuvasta lämpökaapelista). Kaapelin teho on 10 W/m + 10 C. Kaapeli on päällystetty fluoropolymer kerroksella. Materiaali on hyväksytty juomavesiputkien sisäiseen käyttöön. DPH-PT kaapelit on varustettu pistotulpallisella 2 m kumikaapelilla. Jos kaapelia halutaan käyttää juomavesiputkien sulanapitoon on se varustettava paineläpiviennillä ( ) Kaapelin rakenne Itserajoittuva lämpökaapeli, yksi liitoskaapeli Liitoskaapeli 2,0 m, VSB 3 x 1,0 mm V 10 W/m +10 C Halkaisija 5,3 x 7,3 mm (ovaali) Vaippa Fluoropolymer Max lämpötila 65 C Takuu 2 vuoden takuu DPH-PT itserajoittuva lämpökaapeli juomavesiputken sulanapitoon Pituus m W Pituus m W LÄMPÖKAAPELIT JA LÄMPÖMATOT -vakiomittaiset Juomavesiputkien saattolämmityksessä suosittelemme esim. devireg TM 610 termostaatin käyttöä. Tällöin varmistetaan, että lämmitys on päällä vain tarvittaessa. Paineläpivienti ¾ & 1 (soveltuu DPH-10 kelakaapelille ja DPH-PT valmiskaapelille) Paineläpivienti, jossa on ¾ sekä 1 kierteet. Kelatavarana toimitettava pipeheat DPH-10 itserajoittuva lämpökaapeli on varustettava paineläpiviennillä, kun kaapeli asennetaan juomavesiputken sisään. Läpiviennin tiivistekumi on muotoiltu pipeheat DPH-10 kaapelille. Paineläpivienti on pakattu näppärään IP-pussiin. Paineläpivienti koostuu neljästä osasta: runko-osa (kierre 3/4 & 1 ), kumitiiviste, aluslevy ja mutteri. Soveltuu myös DPH-PT lämpökaapelille, kun kaapeli halutaan asentaa putken sisään Tuote 1 & 3/4 paineläpivienti Lisätarvikkeet sivu Termostaatit sivut

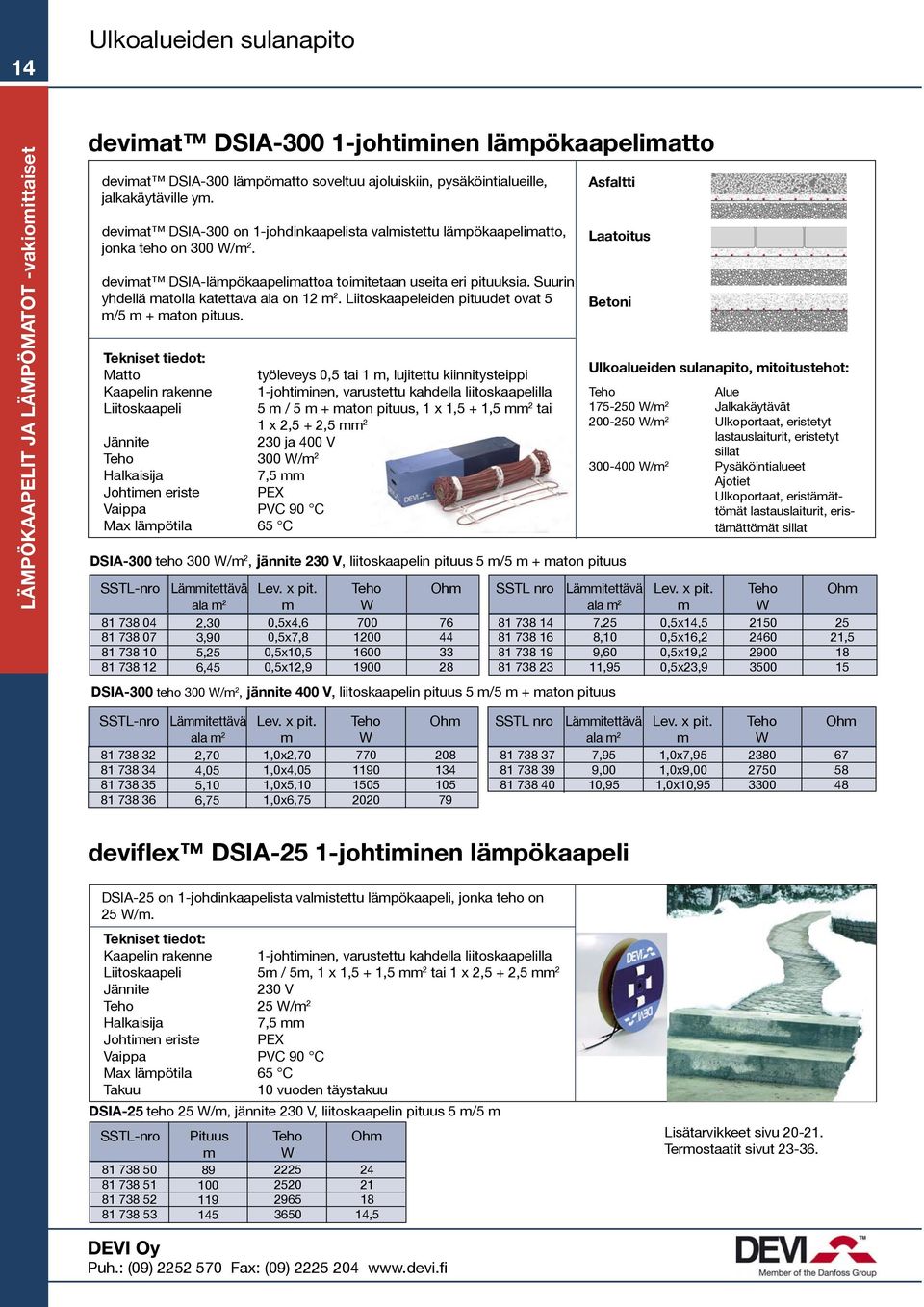

14 14 Ulkoalueiden sulanapito LÄMPÖKAAPELIT JA LÄMPÖMATOT -vakiomittaiset devimat DSIA johtiminen lämpökaapelimatto devimat DSIA-300 lämpömatto soveltuu ajoluiskiin, pysäköintialueille, jalkakäytäville ym. devimat DSIA-300 on 1-johdinkaapelista valmistettu lämpökaapelimatto, jonka teho on 300 W/m 2. devimat DSIA-lämpökaapelimattoa toimitetaan useita eri pituuksia. Suurin yhdellä matolla katettava ala on 12 m 2. Liitoskaapeleiden pituudet ovat 5 m/5 m + maton pituus. Matto työleveys 0,5 tai 1 m, lujitettu kiinnitysteippi Kaapelin rakenne 1-johtiminen, varustettu kahdella liitoskaapelilla Liitoskaapeli 5 m / 5 m + maton pituus, 1 x 1,5 + 1,5 mm 2 tai 1 x 2,5 + 2,5 mm ja 400 V 300 W/m 2 Halkaisija 7,5 mm Johtimen eriste PEX Vaippa PVC 90 C Max lämpötila 65 C DSIA-300 teho 300 W/m 2, jännite 230 V, liitoskaapelin pituus 5 m/5 m + maton pituus Lämmitettävä ala m 2 2,30 3,90 5,25 6,45 Lev. x pit. m 0,5x4,6 0,5x7,8 0,5x10,5 0,5x12,9 W Ohm DSIA-300 teho 300 W/m 2, jännite 400 V, liitoskaapelin pituus 5 m/5 m + maton pituus SSTL nro Asfaltti Laatoitus Betoni Ulkoalueiden sulanapito, mitoitustehot: Alue W/m 2 Jalkakäytävät W/m 2 Ulkoportaat, eristetyt lastauslaiturit, eristetyt sillat W/m 2 Pysäköintialueet Ajotiet Ulkoportaat, eristämättömät lastauslaiturit, eristämättömät sillat Lämmitettävä ala m 2 7,25 8,10 9,60 11,95 Lev. x pit. m 0,5x14,5 0,5x16,2 0,5x19,2 0,5x23,9 W Ohm 25 21, Lämmitettävä ala m 2 2,70 4,05 5,10 6,75 Lev. x pit. m 1,0x2,70 1,0x4,05 1,0x5,10 1,0x6,75 W Ohm SSTL nro Lämmitettävä ala m 2 7,95 9,00 10,95 Lev. x pit. m 1,0x7,95 1,0x9,00 1,0x10,95 W Ohm deviflex DSIA-25 1-johtiminen lämpökaapeli DSIA-25 on 1-johdinkaapelista valmistettu lämpökaapeli, jonka teho on 25 W/m. Kaapelin rakenne 1-johtiminen, varustettu kahdella liitoskaapelilla Liitoskaapeli 5m / 5m, 1 x 1,5 + 1,5 mm 2 tai 1 x 2,5 + 2,5 mm V 25 W/m 2 Halkaisija 7,5 mm Johtimen eriste PEX Vaippa PVC 90 C Max lämpötila 65 C Takuu 10 vuoden täystakuu DSIA-25 teho 25 W/m, jännite 230 V, liitoskaapelin pituus 5 m/5 m Pituus m W Ohm ,5 Lisätarvikkeet sivu Termostaatit sivut

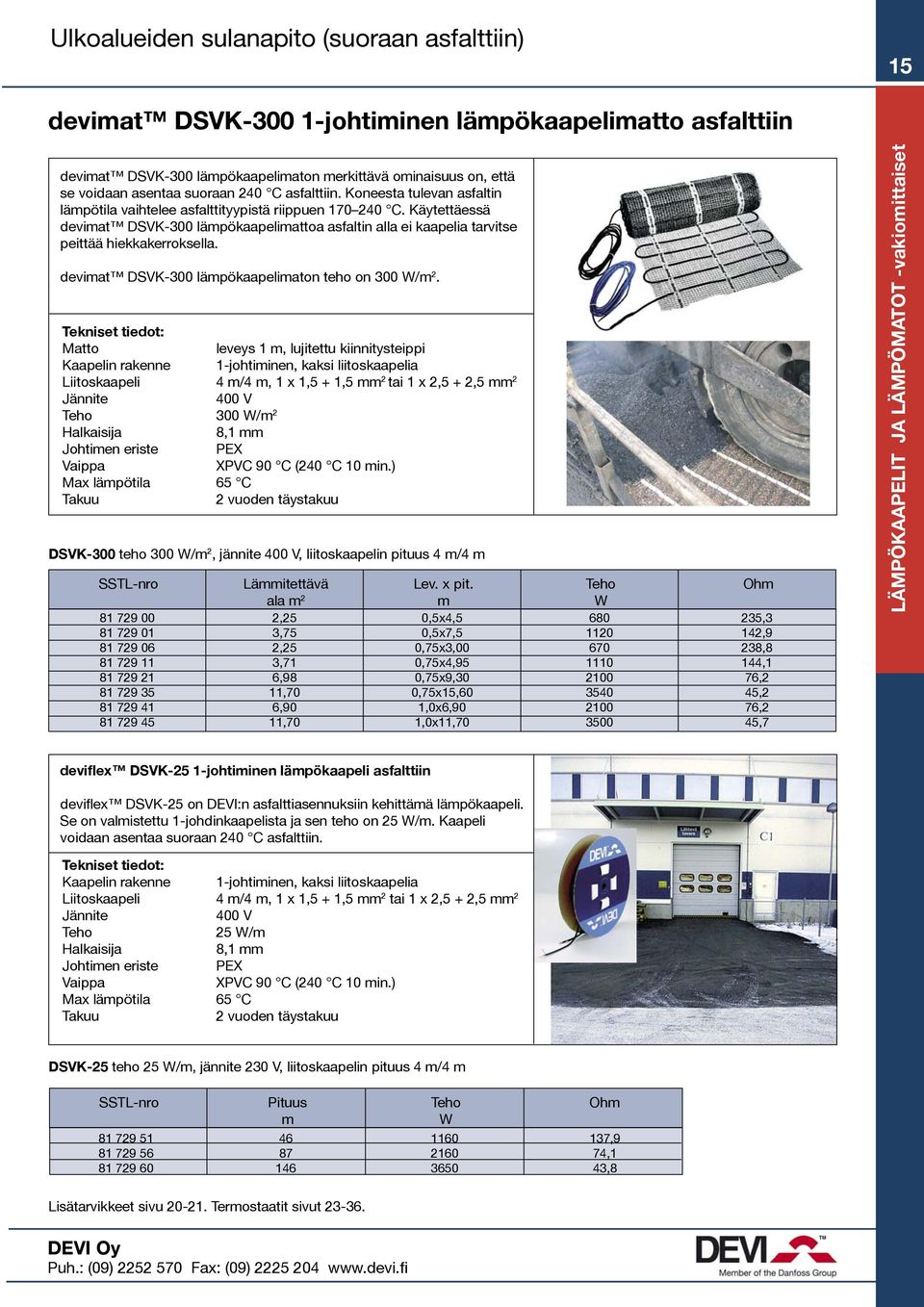

15 Ulkoalueiden sulanapito (suoraan asfalttiin) 15 devimat DSVK johtiminen lämpökaapelimatto asfalttiin devimat DSVK-300 lämpökaapelimaton merkittävä ominaisuus on, että se voidaan asentaa suoraan 240 C asfalttiin. Koneesta tulevan asfaltin lämpötila vaihtelee asfalttityypistä riippuen C. Käytettäessä devimat DSVK-300 lämpökaapelimattoa asfaltin alla ei kaapelia tarvitse peittää hiekkakerroksella. devimat DSVK-300 lämpökaapelimaton teho on 300 W/m 2. Matto leveys 1 m, lujitettu kiinnitysteippi Kaapelin rakenne 1-johtiminen, kaksi liitoskaapelia Liitoskaapeli 4 m/4 m, 1 x 1,5 + 1,5 mm 2 tai 1 x 2,5 + 2,5 mm V 300 W/m 2 Halkaisija 8,1 mm Johtimen eriste PEX Vaippa XPVC 90 C (240 C 10 min.) Max lämpötila 65 C Takuu 2 vuoden täystakuu DSVK-300 teho 300 W/m 2, jännite 400 V, liitoskaapelin pituus 4 m/4 m Lämmitettävä ala m 2 2,25 3,75 2,25 3,71 6,98 11,70 6,90 11,70 Lev. x pit. m 0,5x4,5 0,5x7,5 0,75x3,00 0,75x4,95 0,75x9,30 0,75x15,60 1,0x6,90 1,0x11,70 W Ohm 235,3 142,9 238,8 144,1 76,2 45,2 76,2 45,7 LÄMPÖKAAPELIT JA LÄMPÖMATOT -vakiomittaiset deviflex DSVK-25 1-johtiminen lämpökaapeli asfalttiin deviflex DSVK-25 on DEVI:n asfalttiasennuksiin kehittämä lämpökaapeli. Se on valmistettu 1-johdinkaapelista ja sen teho on 25 W/m. Kaapeli voidaan asentaa suoraan 240 C asfalttiin. Kaapelin rakenne 1-johtiminen, kaksi liitoskaapelia Liitoskaapeli 4 m/4 m, 1 x 1,5 + 1,5 mm 2 tai 1 x 2,5 + 2,5 mm V 25 W/m Halkaisija 8,1 mm Johtimen eriste PEX Vaippa XPVC 90 C (240 C 10 min.) Max lämpötila 65 C Takuu 2 vuoden täystakuu DSVK-25 teho 25 W/m, jännite 230 V, liitoskaapelin pituus 4 m/4 m Pituus m W Ohm 137,9 74,1 43,8 Lisätarvikkeet sivu Termostaatit sivut

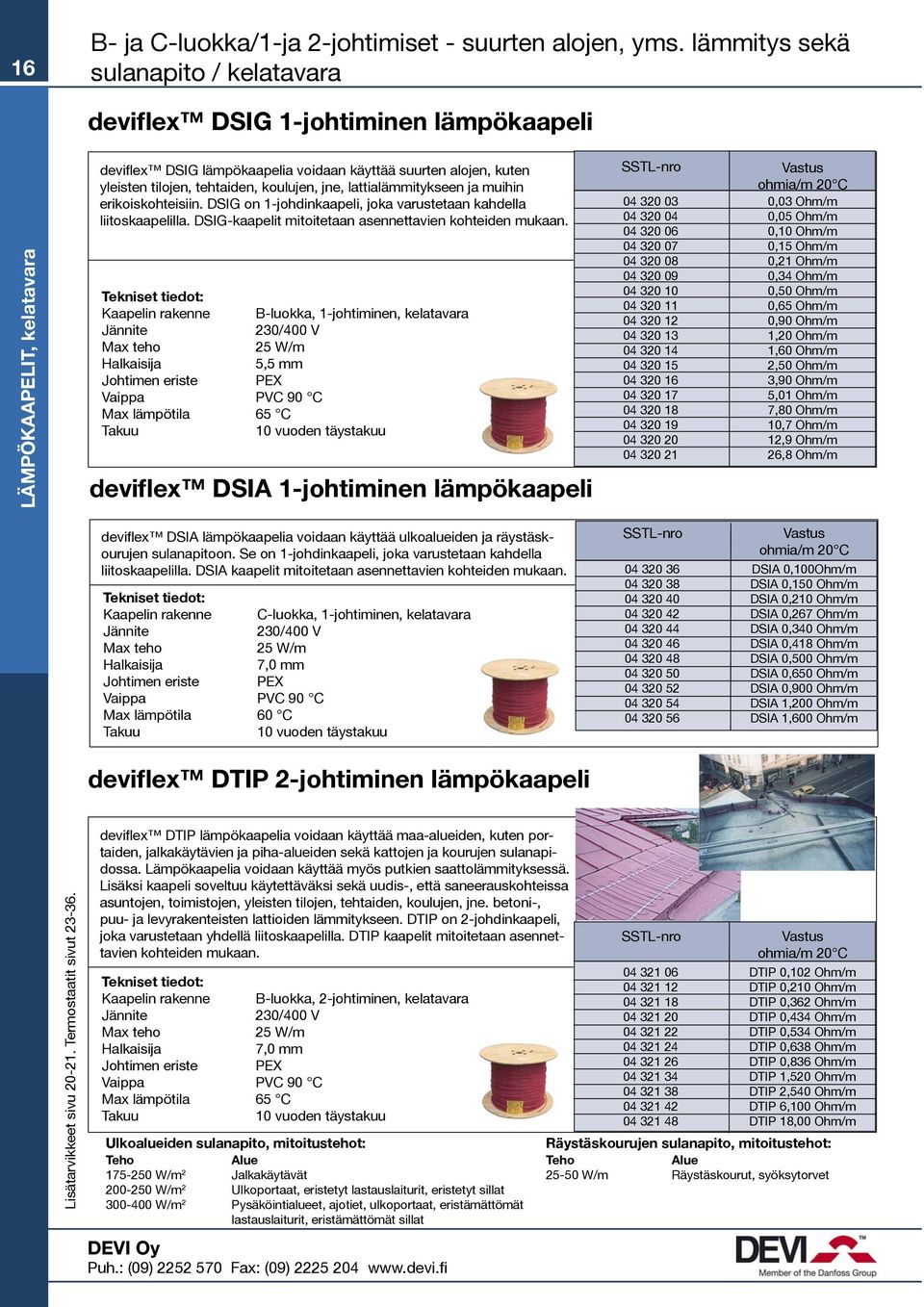

16 16 B- ja C-luokka/1-ja 2-johtimiset - suurten alojen, yms. lämmitys sekä sulanapito / kelatavara deviflex DSIG 1-johtiminen lämpökaapeli LÄMPÖKAAPELIT, kelatavara deviflex DSIG lämpökaapelia voidaan käyttää suurten alojen, kuten yleisten tilojen, tehtaiden, koulujen, jne, lattialämmitykseen ja muihin erikoiskohteisiin. DSIG on 1-johdinkaapeli, joka varustetaan kahdella liitoskaapelilla. DSIG-kaapelit mitoitetaan asennettavien kohteiden mukaan. Kaapelin rakenne B-luokka, 1-johtiminen, kelatavara 230/400 V Max teho 25 W/m Halkaisija 5,5 mm Johtimen eriste PEX Vaippa PVC 90 C Max lämpötila 65 C Takuu 10 vuoden täystakuu deviflex DSIA 1-johtiminen lämpökaapeli Vastus ohmia/m 20 C 0,03 Ohm/m 0,05 Ohm/m 0,10 Ohm/m 0,15 Ohm/m 0,21 Ohm/m 0,34 Ohm/m 0,50 Ohm/m 0,65 Ohm/m 0,90 Ohm/m 1,20 Ohm/m 1,60 Ohm/m 2,50 Ohm/m 3,90 Ohm/m 5,01 Ohm/m 7,80 Ohm/m 10,7 Ohm/m 12,9 Ohm/m 26,8 Ohm/m deviflex DSIA lämpökaapelia voidaan käyttää ulkoalueiden ja räystäskourujen sulanapitoon. Se on 1-johdinkaapeli, joka varustetaan kahdella liitoskaapelilla. DSIA kaapelit mitoitetaan asennettavien kohteiden mukaan. Kaapelin rakenne C-luokka, 1-johtiminen, kelatavara 230/400 V Max teho 25 W/m Halkaisija 7,0 mm Johtimen eriste PEX Vaippa PVC 90 C Max lämpötila 60 C Takuu 10 vuoden täystakuu Vastus ohmia/m 20 C DSIA 0,100Ohm/m DSIA 0,150 Ohm/m DSIA 0,210 Ohm/m DSIA 0,267 Ohm/m DSIA 0,340 Ohm/m DSIA 0,418 Ohm/m DSIA 0,500 Ohm/m DSIA 0,650 Ohm/m DSIA 0,900 Ohm/m DSIA 1,200 Ohm/m DSIA 1,600 Ohm/m deviflex DTIP 2-johtiminen lämpökaapeli Lisätarvikkeet sivu Termostaatit sivut deviflex DTIP lämpökaapelia voidaan käyttää maa-alueiden, kuten portaiden, jalkakäytävien ja piha-alueiden sekä kattojen ja kourujen sulanapidossa. Lämpökaapelia voidaan käyttää myös putkien saattolämmityksessä. Lisäksi kaapeli soveltuu käytettäväksi sekä uudis-, että saneerauskohteissa asuntojen, toimistojen, yleisten tilojen, tehtaiden, koulujen, jne. betoni-, puu- ja levyrakenteisten lattioiden lämmitykseen. DTIP on 2-johdinkaapeli, joka varustetaan yhdellä liitoskaapelilla. DTIP kaapelit mitoitetaan asennettavien kohteiden mukaan. Kaapelin rakenne B-luokka, 2-johtiminen, kelatavara 230/400 V Max teho 25 W/m Halkaisija 7,0 mm Johtimen eriste PEX Vaippa PVC 90 C Max lämpötila 65 C Takuu 10 vuoden täystakuu Ulkoalueiden sulanapito, mitoitustehot: Alue W/m 2 Jalkakäytävät W/m 2 Ulkoportaat, eristetyt lastauslaiturit, eristetyt sillat W/m 2 Pysäköintialueet, ajotiet, ulkoportaat, eristämättömät lastauslaiturit, eristämättömät sillat Vastus ohmia/m 20 C DTIP 0,102 Ohm/m DTIP 0,210 Ohm/m DTIP 0,362 Ohm/m DTIP 0,434 Ohm/m DTIP 0,534 Ohm/m DTIP 0,638 Ohm/m DTIP 0,836 Ohm/m DTIP 1,520 Ohm/m DTIP 2,540 Ohm/m DTIP 6,100 Ohm/m DTIP 18,00 Ohm/m Räystäskourujen sulanapito, mitoitustehot: Alue W/m Räystäskourut, syöksytorvet

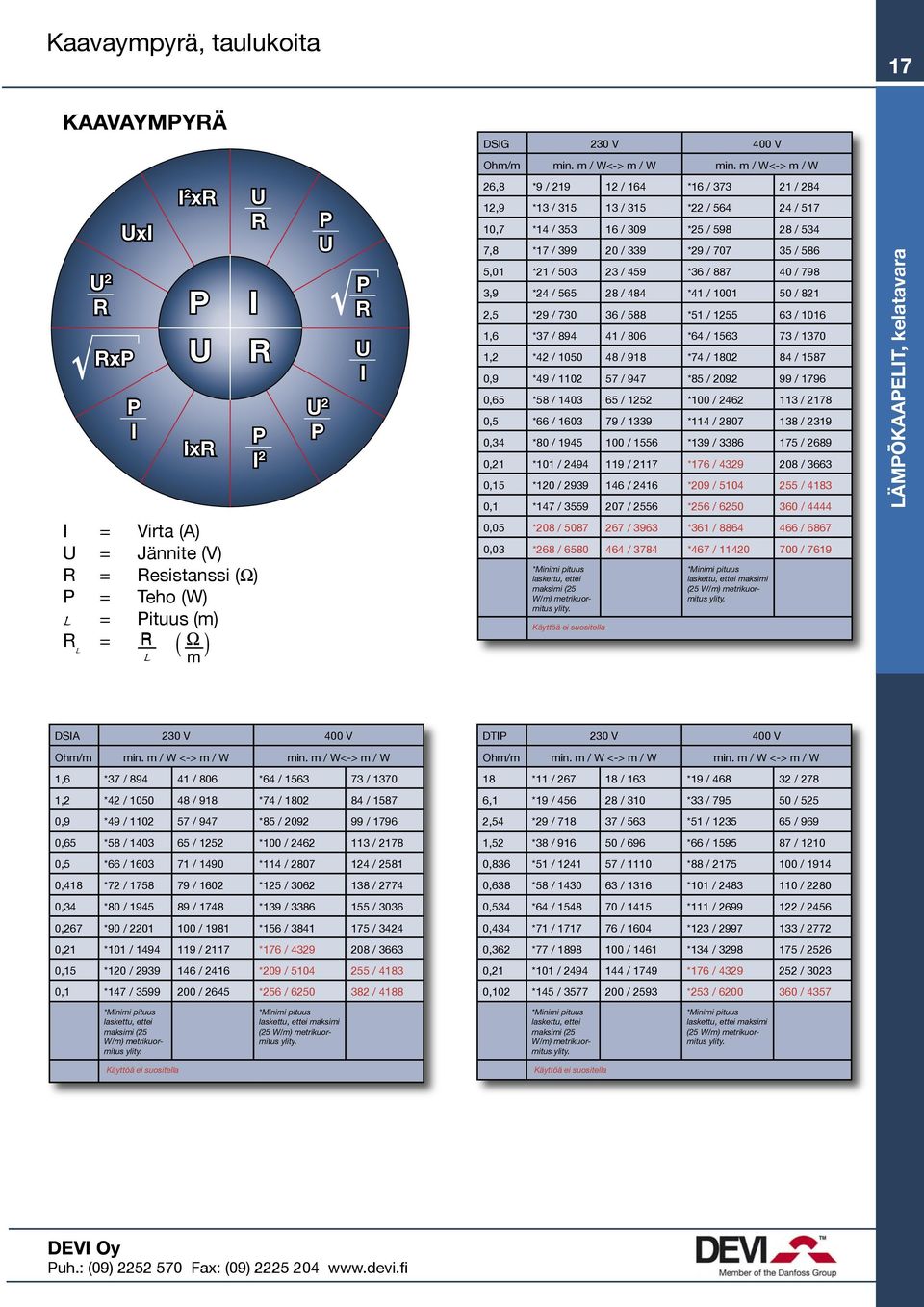

17 Kaavaympyrä, taulukoita 17 KAAVAYMPYRÄ DSIG 230 V 400 V Ohm/m min. m / W<-> m / W min. m / W<-> m / W U 2 R RxP UxI P I I 2 xr P U IxR U R I R P I 2 I = Virta (A) U = (V) R = Resistanssi (Ω) P = (W) L = Pituus (m) R L = R Ω L m P U U 2 P P R U I 26,8 *9 / / 164 *16 / / ,9 *13 / / 315 *22 / / ,7 *14 / / 309 *25 / / 534 7,8 *17 / / 339 *29 / / 586 5,01 *21 / / 459 *36 / / 798 3,9 *24 / / 484 *41 / / 821 2,5 *29 / / 588 *51 / / ,6 *37 / / 806 *64 / / ,2 *42 / / 918 *74 / / ,9 *49 / / 947 *85 / / ,65 *58 / / 1252 *100 / / ,5 *66 / / 1339 *114 / / ,34 *80 / / 1556 *139 / / ,21 *101 / / 2117 *176 / / ,15 *120 / / 2416 *209 / / ,1 *147 / / 2556 *256 / / ,05 *208 / / 3963 *361 / / ,03 *268 / / 3784 *467 / / 7619 *Minimi pituus laskettu, ettei maksimi (25 W/m) metrikuormitus ylity. Käyttöä ei suositella *Minimi pituus laskettu, ettei maksimi (25 W/m) metrikuormitus ylity. LÄMPÖKAAPELIT, kelatavara DSIA 230 V 400 V Ohm/m min. m / W <-> m / W min. m / W<-> m / W 1,6 *37 / / 806 *64 / / ,2 *42 / / 918 *74 / / ,9 *49 / / 947 *85 / / ,65 *58 / / 1252 *100 / / ,5 *66 / / 1490 *114 / / ,418 *72 / / 1602 *125 / / ,34 *80 / / 1748 *139 / / ,267 *90 / / 1981 *156 / / ,21 *101 / / 2117 *176 / / ,15 *120 / / 2416 *209 / / ,1 *147 / / 2645 *256 / / 4188 DTIP 230 V 400 V Ohm/m min. m / W <-> m / W min. m / W <-> m / W 18 *11 / / 163 *19 / / 278 6,1 *19 / / 310 *33 / / 525 2,54 *29 / / 563 *51 / / 969 1,52 *38 / / 696 *66 / / ,836 *51 / / 1110 *88 / / ,638 *58 / / 1316 *101 / / ,534 *64 / / 1415 *111 / / ,434 *71 / / 1604 *123 / / ,362 *77 / / 1461 *134 / / ,21 *101 / / 1749 *176 / / ,102 *145 / / 2593 *253 / / 4357 *Minimi pituus laskettu, ettei maksimi (25 W/m) metrikuormitus ylity. *Minimi pituus laskettu, ettei maksimi (25 W/m) metrikuormitus ylity. *Minimi pituus laskettu, ettei maksimi (25 W/m) metrikuormitus ylity. *Minimi pituus laskettu, ettei maksimi (25 W/m) metrikuormitus ylity. Käyttöä ei suositella Käyttöä ei suositella

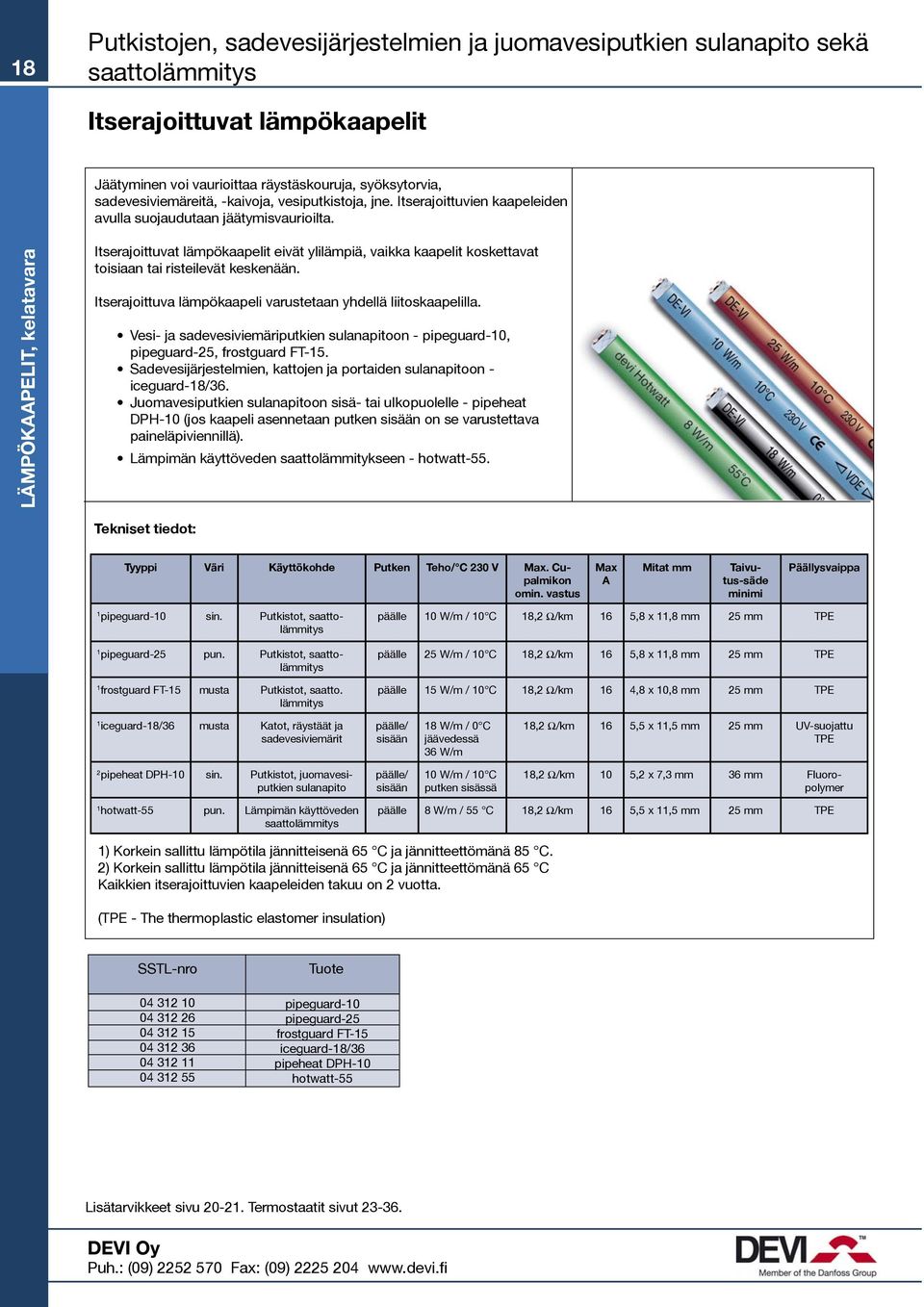

18 18 Putkistojen, sadevesijärjestelmien ja juomavesiputkien sulanapito sekä saattolämmitys Itserajoittuvat lämpökaapelit Jäätyminen voi vaurioittaa räystäskouruja, syöksytorvia, sadevesiviemäreitä, -kaivoja, vesiputkistoja, jne. Itserajoittuvien kaapeleiden avulla suojaudutaan jäätymisvaurioilta. LÄMPÖKAAPELIT, kelatavara Itserajoittuvat lämpökaapelit eivät ylilämpiä, vaikka kaapelit koskettavat toisiaan tai risteilevät keskenään. Itserajoittuva lämpökaapeli varustetaan yhdellä liitoskaapelilla. Vesi- ja sadevesiviemäriputkien sulanapitoon - pipeguard-10, pipeguard-25, frostguard FT-15. Sadevesijärjestelmien, kattojen ja portaiden sulanapitoon - iceguard-18/36. Juomavesiputkien sulanapitoon sisä- tai ulkopuolelle - pipeheat DPH-10 (jos kaapeli asennetaan putken sisään on se varustettava paineläpiviennillä). Lämpimän käyttöveden saattolämmitykseen - hotwatt-55. Tyyppi Väri Käyttökohde Putken / C 230 V Max. Cupalmikon omin. vastus Max A Mitat mm Taivutus-säde minimi Päällysvaippa 1 pipeguard-10 sin. Putkistot, saattolämmitys 1 pipeguard-25 pun. Putkistot, saattolämmitys 1 frostguard FT-15 musta Putkistot, saatto. lämmitys päälle 10 W/m / 10 C 18,2 Ω/km 16 5,8 x 11,8 mm 25 mm TPE päälle 25 W/m / 10 C 18,2 Ω/km 16 5,8 x 11,8 mm 25 mm TPE päälle 15 W/m / 10 C 18,2 Ω/km 16 4,8 x 10,8 mm 25 mm TPE 1 iceguard-18/36 musta Katot, räystäät ja sadevesiviemärit päälle/ sisään 18 W/m / 0 C jäävedessä 36 W/m 18,2 Ω/km 16 5,5 x 11,5 mm 25 mm UV-suojattu TPE 2 pipeheat DPH-10 sin. Putkistot, juomavesiputkien sulanapito päälle/ sisään 10 W/m / 10 C putken sisässä 18,2 Ω/km 10 5,2 x 7,3 mm 36 mm Fluoropolymer 1 hotwatt-55 pun. Lämpimän käyttöveden saattolämmitys päälle 8 W/m / 55 C 18,2 Ω/km 16 5,5 x 11,5 mm 25 mm TPE 1) Korkein sallittu lämpötila jännitteisenä 65 C ja jännitteettömänä 85 C. 2) Korkein sallittu lämpötila jännitteisenä 65 C ja jännitteettömänä 65 C Kaikkien itserajoittuvien kaapeleiden takuu on 2 vuotta. (TPE - The thermoplastic elastomer insulation) Tuote pipeguard-10 pipeguard-25 frostguard FT-15 iceguard-18/36 pipeheat DPH-10 hotwatt-55 Lisätarvikkeet sivu Termostaatit sivut

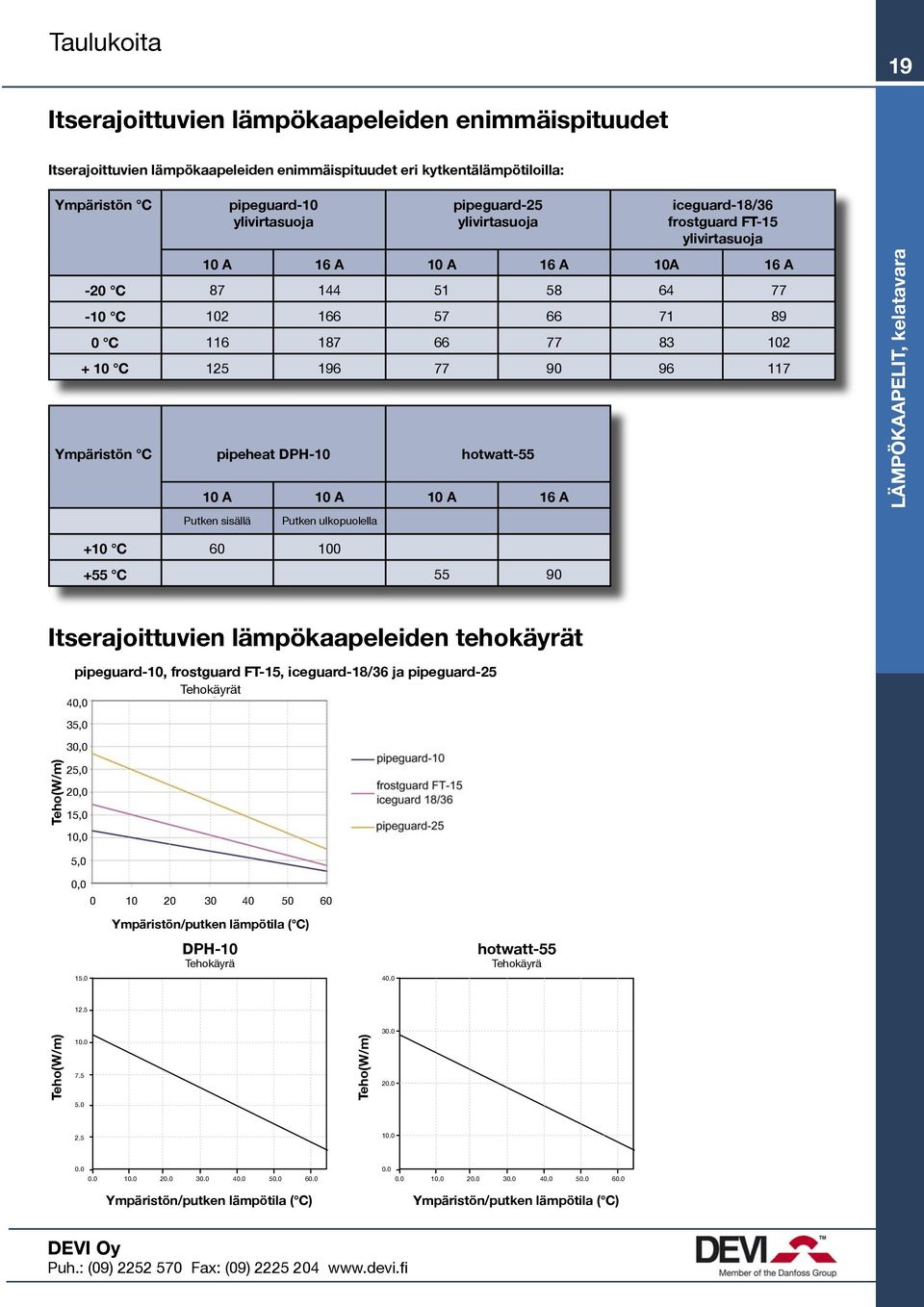

19 Taulukoita 19 Itserajoittuvien lämpökaapeleiden enimmäispituudet Itserajoittuvien lämpökaapeleiden enimmäispituudet eri kytkentälämpötiloilla: Ympäristön C pipeguard-10 ylivirtasuoja pipeguard-25 ylivirtasuoja iceguard-18/36 frostguard FT-15 ylivirtasuoja 10 A 16 A 10 A 16 A 10A 16 A -20 C C C C Ympäristön C pipeheat DPH-10 hotwatt A 10 A 10 A 16 A Putken sisällä Putken ulkopuolella LÄMPÖKAAPELIT, kelatavara +10 C C Itserajoittuvien lämpökaapeleiden tehokäyrät pipeguard-10, frostguard FT-15, iceguard-18/36 ja pipeguard-25 käyrät 40,0 35,0 30,0 (W/m) 25,0 20,0 15,0 10,0 5,0 0, Ympäristön/putken lämpötila ( C) DPH-10 käyrä 40.0 hotwatt-55 käyrä (W/m) (W/m) Ympäristön/putken lämpötila ( C) Ympäristön/putken lämpötila ( C)

20 20 Tarvikkeet TARVIKKEET 1- ja 2-johdinkaapelit SSTL nro Tuote m asennus/kiinnitysrima (räystään pituus x 5)/13 = x kpl rimoja Syöksytorven vedonpoistaja (1 kpl/syöksy) Devifast TM kiinnityspanta 25 m (kiinnityspantojen as. väli 30 cm) Alumiiniteippi 50 m deviclip kaapelinkannatin 25 kpl 1-johdinkaapelit SSTL nro Tuote Räystäskiinnike 25 kpl / pss (4-5 kpl/1m) Etäisyyskiinnike syöksytorviin 25 kpl / pss (5 kpl/1 m) johdinkaapelin liitäntäpakkaus; lämpö- & liitoskaapeli Liitoskaapeli DSWA 1 x 1,5 + 1,5 mm Liitoskaapeli DSWA 1 x 2,5 + 2,5 mm 2 2-johdinkaapelit SSTL nro Tuote johdinkaapeli liitäntä- & korjauspakkaus devicell TM dry 5 m 2 asennus-/eristelevy (DTIP / DTIE-10) devicell TM dry 2 m 2 asennus-/eristelevy (DTIP / DTIE-10) Lattia-anturin asennussarja (devicell) devicell dry asennus-/eristelevy kuivaan tilaan suoraan laminaatin tai puulattian alle Soveltuu deviflex DTIP-10 ja DTIE-10 lämpökaapeille. Nopea lämmön siirtyminen. Urat, johon kaapeli helppo ja nopea asentaa. Tekniset tiedot Rakenne: Alumiinilla päällystetty polystyreeni U-arvo: 3 W/m 2 K Koko: 50 x 100 cm (0,5 m 2 ) Paksuus: 13 mm Alumiinin paksuus: 1 mm Eriste: 12 mm palosuojattu EPS Vetolujuus: 3670 kg/m 2 Max lämpötila 80 C Pakkauskoko: 10 levyä, 5 m 2 ( ) 4 levyä, 2 m 2 ( ) Lisätarvikkeet: devicell TM lattia-anturin asennussarja ( ) Asennussarja sisältää: 2,5 m anturin suojaputki 1 kpl anturin suojakotelo 2 kpl arkkia alumiiniteippiä. Yhdessä arkissa neljä teipinpalaa.

21 Tarvikkeet 21 Itserajoittuvat lämpökaapelit SSTL nro Tuote Kytkentä- ja loppupääte rasiaan Liitäntäpakkaus liitoskaapeliin ja loppupää Jatkopakkaus lämmityskaapeli ja lämmityskaapeli Vedonpoistokoukku ja etäisyyskiinnike Tiivistekumi pg Twisto B-A liitäntäpakkaus; lämpö- ja liitoskaapeli (2 m/3x1,5 mm 2 )+loppupää Twisto B-C jatkopakkaus; lämpö- ja lämpökaapeli Twisto B-E loppupää Twisto B-S liitäntäpakkaus; lämpö- ja liitoskaapeli (2 m/3x1,5 mm 2 )+loppupää Twisto B-T haaroituspakkaus; 3 lämpökaapelia + loppupää Twisto B-TE-2 liitäntä ja haaroituspakkaus; 2 lämpö- ja liitoskaapeli (2 m/3x1,5 mm 2 )+ 2 loppupäätä Twist B-TE-3 liitäntä- ja haaroituspakkaus; 3 lämpö- ja liitoskaapeli (2 m/3x1,5 mm2)+ 3 loppupäätä Twisto B-X haaroituspakkaus 4:lle kaapelille + 2 loppupäätä ja 3/4 paineläpivienti DPH-10 itserajoittuvalle kaapelille deviclip kaapelinkannatin 25 kpl TARVIKKEET Twisto B - pipeguard-10, pipeguard-25, iceguard-18/36 ja hotwatt-55 itserajoittuville lämpökaapeleille Twisto B soveltuu vain pipeguard-, iceguard- ja hotwatt-itserajoittuville lämpökaapeleille. Twisto B sarjaan kuuluu liitäntä-, jatko-, haaroituspakkaukset sekä loppupäätteet Tekniset tiedot kuorma Ympäröivä ilmatila IP-luokitus IP 66, IP 68 max. AC 250 V, max 16 A max. +80 C päällä max C pois päältä Esim B-TE

22 22 Taulukoita, sulanapito putken ulkopuolella Sulanapito putken ulkopuolella TARVIKKEET Asennus Lämpökaapeli asennetaan putken päälle yksin- tai kaksinkertaisena tarvittavasta tehosta riippuen. Lämpökaapeli kiinnitetään alumiiniteipillä cm:n välein. Jos kaapeli on asennettu yksinkertaisena, sen on oltava putken alapinnalla. Kaksi kaapelia tai edestakaisin menevä asennetaan klo asentoon. Anturi asennetaan putken yläpintaan. Eristyspaksuus mm Jotta järjestelmä toimisi taloudellisesti, on putki eristettävä. 10 Putken paksuus Eristys Eristys Anturi Eristys Anturi Anturi Nousu Alumiiniteippi Alumiiniteippi Alumiiniteippi Lämmityskaapeli Lämmityskaapeli Lämmityskaapeli Lämmityskaapeli Kaapelia per putkimetri / kaapelin väli cm Nom mm 1/2 15 1,5/ /4 22 2,0/5 1,3/ ,4/5 1,6/9 1,2/ /4 35 2,8/5 1,9/8 1,6/10 1,2/1/ 1 1/2 42 3,3/5 2,2/8 1,8/10 1,3/ ,9/5 2,6/8 2,0/10 1,4/19 2 1/2 67 4,5/5 3,0/8 2,3/10 1,6/ ,0/5 3,5/8 2,7/10 2,0/19 1

23 Lattia- ja huonelämmityksen säätö 23 devireg elektroniset termostaatit devireg 120 on varustettu lattia-anturilla ja kiinnitetään suoraan seinään tai kojerasiaan. Termostaattia käytetään lattialämmityksen ohjaukseen esimerkiksi laatta- ja kivilattioissa, joissa halutaan säätää lattian lämpötila jalalle miellyttäväksi. devireg 120 IP 34 on varustettu lattia-anturilla ja se kiinnitetään suoraan seinään tai kojerasiaan. Se on varustettu roikevedeltä suojaavalla kotelolla. Termostaattia käytetään lattialämmityksen ohjaukseen märkätiloissa, joissa halutaan säätää lattian lämpötila jalalle miellyttäväksi. devireg 120 P on varustettu lattia-anturilla ja se kiinnitetään suoraan seinään tai kojerasiaan. Termostaatti on varustettu kiinteällä maksimilämpötilan rajoituksella +27 C. Käytetään kohteissa, joissa halutaan varmistaa lämpötilan rajaus, maksimi +27 C. devireg 121 on varustettu sisäänrakennetulla huoneanturilla ja se kiinnitetään suoraan seinään tai kojerasiaan. Termostaattia käytetään seinäpattereiden, kattolämmityksen, säteilijöiden sekä muiden lämmittimien ohjaukseen, jotka eivät tarvitse lattia-anturin maksimirajoitusta. TERMOSTAATIT devireg 122 -termostaatissa on sisäänrakennettu huoneanturi sekä lattia-anturi ja se kiinnitetään suoraan seinään tai kojerasiaan. Termostaattia käytetään sovelluksissa, joissa lattialle halutaan tai pitää asettaa maksimilämpötilaraja, esim puulattioille. Säätöalue: 120/120 IP 34 (0) C, asteikko P (0) C 121 (0) C 122 (0) C, lämpötilan rajoitus lattialle C V ~50/60 Hz kuorma 250 V ~10 A Induktiivinen kuorma 1 A Hystereesi 0,2 C Käyttölämpötila C Lämpötilan pudotus 5 C IP-luokitus IP Anturi 3 m NTC-johtoanturi 15 kohm / 25 C sisäänrakennettu huoneanturi 15 kohm / 25 C Ulkoiset mitat 85 x 85 mm Tuotetiedot: Varustettu kytkimellä Lämpötilan säätönuppi Varustettu kiinteällä 5 C pudotuksella Merkkivalot: punainen / lämpiää vihreä / asetettu lämpötila saavutettu, ei lämmitystä Ei valoa / termostaatti OFF-asennossa Tyyppi IP-luokka Anturi devireg 120 IP 34 lattiatermostaatti 34 johtoanturi (lattia) devireg 120 lattiatermostaatti 30 johtoanturi (lattia) devireg 121 huonetermostaatti 30 huoneanturi devireg 122 yhdistelmätermostaatti 30 johto- (lattia) & huoneanturi devireg 120 P lattiatermostaatti 30 johtoanturi (lattia) NTC-johtoanturi voidaan jatkaa esim. 2 x 1,5 mm 2 50 m saakka. Lisätarvikkeet sivu 37. Kytkentäkaaviot devireg TM 120 devireg TM 121 devireg TM 122

24 24 Lattia- ja huonelämmityksen säätö devireg elektroninen termostaatti devireg 520 on varustettu lattia-anturilla ja se kiinnitetään uppoasennuskojerasiaan. Termostaattia käytetään lattialämmityksen ohjaukseen esimerkiksi laatta- ja kivilattioissa, joissa halutaan säätää lattian lämpötila jalalle miellyttäväksi. TERMOSTAATIT devireg 521 on varustettu sisäänrakennetulla huoneanturilla ja kiinnitetään uppoasennuskojerasiaan. Termostaattia käytetään seinäpattereiden, kattolämmityksen, säteilijöiden sekä muiden lämmittimien ohjaukseen, jotka eivät tarvitse lattia-anturin maksimirajoitusta. devireg 522 -termostaatissa on sisäänrakennettu huoneanturi sekä lattia-anturi ja se kiinnitetään uppoasennuskojerasiaan. devireg 522 -termostaatti säätää huonelämpötilaa ottaen huomioon lattian pintamateriaaleille sopivat lämpötilat. Termostaattia käytetään sovelluksissa, joissa lattialle halutaan tai pitää asettaa maksimilämpötilaraja, esim. puulattioille. Säätöalue 520 (0) C, asteikko (0) C 522 (0) C V ~50/60 Hz kuorma 250 V ~10A Induktiivinen kuorma 1 A Hystereesi 0,2 C Käyttölämpötila C Lämpötilan pudotus 5 C IP-luokitus IP Anturi 3 m NTC-johtoanturi 15 kohm / 25 C sisäänrakennettu huoneanturi 15 kohm / 25 C Ulkoiset mitat 85 x 85 mm Tuotetiedot: Varustettu kytkimellä Lämpötilan säätönuppi Varustettu 5 C pudotusvastuksella, ohjaus esim. kellokytkimellä Merkkivalot: punainen / lämpiää vihreä / asetettu lämpötila saavutettu, ei lämmitystä Ei valoa / termostaatti OFF-asennossa Saatavana Jussi tai ELKO-kehys -vaihtoehdoilla Tyyppi IP-luokka Anturi devireg 520 ELKO lattiatermostaatti 31 johtoanturi (lattia) devireg 520 Jussi lattiatermostaatti 31 johtoanturi (lattia) devireg 521 ELKO huonetermostaatti 30 huoneanturi devireg 521 Jussi huonetermostaatti 30 huoneanturi devireg 522 ELKO yhdistelmätermostaatti 30 johto- (lattia) & huoneanturi devireg 522 Jussi yhdistelmätermostaatti 30 johto- (lattia) & huoneanturi NTC-johtoanturi voidaan jatkaa esim. 2 x 1,5 mm 2 50 m saakka. Lisätarvikkeet sivu 37. Kytkentäkaaviot devireg TM 520 devireg TM 521 devireg TM 522
