ITSERAJOITTUVAT LÄMMITYSKAAPELIT

Transkriptio

1 PUTKISTOJEN, RÄYSTÄSKOURUJEN, SYÖKSYTORVIEN, KATTOKOURUJEN JA KATTOLAPPEIDEN SULANAPITO LIME - LÄMMITYSKAAPELI TEKNISET TIEDOT itserajoittuva lämpökaapeli halkaisija 5,5mm 2 x7,5mm 2 pistotulpallinen liitosjohto 2m 3x1,5mm 2 (kumikaapeli) vaippa fluoropolymer max lämpötila 65 C min. taivutussäde 60 mm max 10 bar paine toimitetaan asennusvalmiina tuotteena Muut mitat tilauksesta. LIME - itserajoittuvat lämmityskaapelit sopivat ensisijaisesti putkistojen ja viemäreiden sulanapitoon ja saattolämmitykseen. Elintarvikehyväksynnän ansiosta sitä voidaan käyttää myös käyttövesiputkistoissa. SSTL nro LVI nro Tyyppi Pituus (m) Teho (W) + 10 C LIME 10W LIME 10W LIME 10W LIME 10W LIME 10W LIME 10W LIME 10W LIME 10W LIME 10W LIME 10W LIME 10W LIME 10W LIME 10W LIME 10W LIME 10W

2 PST ja Elchem Itserajoittuvat lämmityskaapelit Itserajoittuvien lämpökaapelien lämmitysteho muuttuu lämpötilan mukaan. Kun lämmitettävän kohteen lämpötila nousee, laskee kaapelin lämmitysteho ja päinvastoin. Kun kaapeli saavuttaa lämpötilan, jossa sen kohteeseen luovuttama lämmitysteho on saman suuruinen kuin lämpöhäviöt ympäristöön, vallitsee termodynaaminen tasapaino. Niin kauan kuin ympäristön olosuhteet eivät muutu, kaapeli pitää lämmitettävän kohteen lämpötilan vakiona. TOIMINTAPERIAATE Itserajoittuva kaapeli koostuu kahdesta virtajohtimesta, jotka on upotettu lämpöä kehittävään puolijohdemateriaaliin (matriisiin). Tässä materiaalissa on johtavia hiukkasia, jotka ovat matalissa lämpötiloissa kosketuksissa toisiinsa ja muodostavat sähköä johtavia polkuja johtimien väliin. Kaapelin lämmetessä hiukkaset joutuvat lämpölaajenemisen vuoksi erilleen toisistaan ja johtavat polut vähenevät. Johtimien välinen vastus kasvaa, ja niiden välinen virta laskee. Lämpötilan laskiessa hiukkaset tulevat taas kosketuksiin keskenään ja johdinten välinen virta kasvaa itserajoittuvia kaapeleita: juomavesiputkien, ulkoalueiden ja rännien sulanapitoon, lattialämmitykseen ja lämpimän käyttöveden saattolämmitykseen. TOIMITUS Kaikkia kaapeleita toimitetaan joko kelatavarana tai halutun mittaisena lenkkinä, jolloin kaapeliin tehdään valmiiksi halutun mittainen kylmäpää ja loppupääte. OHJAUS Itserajoittuvan kaapelin ohjaukseen ei välttämättä tarvita termostaattia, koska kaapeli rajoittaa lämmitystehonsa itse. Sen lämmitys-teho ei välttämättä ole sama kaapelin koko pituudelta, vaan se voi vaihdella paikallisten olosuhteiden mukaan. Näin tehoa voidaan keskittää sinne, missä sitä kulloinkin tarvitaan. KÄYTTÖKOHTEET Pistesarjojen itserajoittuvien kaapelien tuotevalikoima on varsin runsas. Löydät meiltä oikean kaapelin joka tarkoitukseen: Yleiskäyttöiset kaapelit on tarkoitettu lähinnä putkien sulanapitoon tai kylmäteollisuuteen. Useat kaapelit ovat normaalia pienikokoisempia ja siten helppoja asentaa ahtaisiinkin paikkoihin. Yleiskäyttöisiä kaapeleita on saatavana useissa eri teholuokissa. Teollisuuden saattolämmityksiin on saatavana kaapeleita eri lämpötila-alueille. Näitä ATEX-hyväksyttyjä kaapeleita voidaan asentaa myös räjähdysvaaralliseen ympäristöön. Tuotevalikoimassamme on myös kiinteistökäyttöön suunniteltuja / RÄNNI ELCHEM LUMI on korkeatehoinen kaapeli piha-alueiden, portaiden, kävelyteiden, pysäköintialueiden, ajoluiskien, kynnysten yms. sulanapitoon. Kaapelin teho on jopa 90 W/m (0 C) asennettuna betoniin! ELCHEM RÄNNI / PST 20 on korkealuokkainen UV-säteilyä kestävä kaapeli rännien ja syöksytorvien sulanapitoon. ELCHEM HOTWATER on tarkoitettu kuuman käyttöveden saattolämmitykseen. HOTWATER pitää veden jatkuvasti +55 C lämpötilassa. Näin vettä ei tarvitse kierrättää putkistossa. PST 10 on ohut ja notkea kaapeli putkien sisäpuoliseen sulanapitoon. Sen ulkovaippa on polyeteeniä, ja elintarvikeviranomaiset ovat hyväksyneet sen käytettäväksi myös juomavesiputkissa. 6

3 PST ja Elchem Itserajoittuvat lämmityskaapelit PST 10W/m ulkovaippa teräsarmeeraus välivaippa lämpenevä puolijohde johtimet SSTL nro Tyyppi Teho / m (W) PST 10 (hyväksytty elintarvikekäyttöön) PST 10L, 10 W/m PST 15L, 15 W/m PST 20, 20 W/m PST 30, 30 W/m PST 40, 40 W/m ELCHEM RÄNNI 18/36 W/m ELCHEM LUMI 90 W/m ELCHEM HOTWATER 9,5 55 C 9, ELCHEM 30FLV24 30 W/m (Jännite 24 V) ELCHEM 12FLV24-F (Jännite 24 V) ELSR-N-20-AO OPTI 15/ ELCHEM LITE CLT 25-JT 15W/m ELCHEM LITE CLT 28-JT 25W/m 25 7

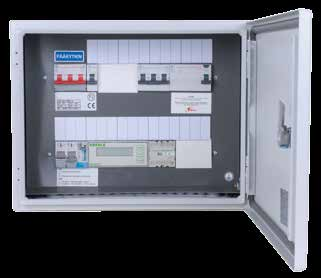

4 SULANAPITOKESKUKSET SPK sulanapitokeskukset (EM tai TR) SPK sulanapitokeskukset on suunniteltu ulkoalueiden, räystäslämmitysten, ajoluiskien, kuormauslaitteiden, kattokaivojen yms. ulkoalueiden sulanapitolämmityksien ohjaamiseen. Anturit SPK/TR -lämpötila-anturi (sis. toimitukseen). SPK/EM -kosteus ja lämpötila-anturit. Maa-anturit ESF , TFF Rännianturit ESD , TFD (tilattava erikseen). Malli SPK 3 TR SPK 9 TR/EM SPK 17 TR/EM SPK 27 TR/EM SPK 42 EM SPK 72 EM Pääkytkin, vähintään 3 x Termostaatti TR-700/EM Kontaktori Sulakkeet, ohjaus 10A Sulakkeet, teho 16A Vikavirtasuoja 30mA Ohjauskytkin K-O-A Ohjauskytkin 0-1 kellolle Maksimiteho, kw (N-L) Maksimiteho, kw (L-L) Viikkokello Syöttöjohdon liitin Cu 6 Cu 6 Cu 6 Cu 16 Cu 50/Al 50 Cu 70/Al 70 SULANAPITOTERMOSTAATIT Eberle EM sulanapidon ohjausjärjestelmä Käytetään mm. ajoluiskien, portaiden, tasakattojen ja räystäskourujen automaattisen sulatuksen ohjaukseen. Maa-anturit Ajoluiskat, portaikot, ovien edustat ESF jää/lumianturi TFF lämpötila/kosteusanturi Rännianturit Rännit, katot, jiirit ESD jää/lumianturi TFD lämpötila-anturi 8

5 LÄMMITYSKAAPELIEN ASENNUSTARVIKKEET Lämpökaapelien asennus sujuu helposti tähän tarkoitukseen suunniteltujen asennustarvikkeiden avulla Kuva Tuote nro Tyyppi JATKOPAKKAUS SILEDUO (vakiovastuskaapeli) LOPPUPÄÄTEPAKKAUS SILEDUO (vakiovastuskaapeli) JATKOPAKKAUS (itserajoittuvakaapeli) PÄÄTEPAKKAUS (itserajoittuvakaapeli) RASIAPAKKAUS (itserajoittuvakaapeli) NIPPA LIME / ELCHEM NIPPA SOL VEDONPOISTOKOUKKU (vakiovastuskaapeli) VEDONPOISTOKOUKKU (itserajoittuvakaapeli) VEDONPOISTOLIUSKA (itserajoittuvakaapeli) ASENNUSTEIPPI ALUMIINI 50mm / 50m ASENNUSTEIPPI LASIKUITU 25mm / 50m LÄMMÖNKESTÄVÄTEIPPI 20m JALKARÄNNIKIINNIKE METALLINEN ASENNUSVANNE 20m MUOVINEN ASENNUSRIMA 6mm MUOVINEN ASENNUSRIMA 8mm RUOSTUMATON SIDEVERKKO 50 mm / 10m KONESAUMAKIINNIKE 8-9 mm KONESAUMAKIINNIKE mm KONESAUMAKIINNIKE mm KONESAUMAKIINNIKE mm JALKAKOURUKIINNIKE PELTIKATTOKIINNIKE 80 cm KATTOKIINNIKE
