SÄHKÖLÄMMITINRATKAISUN SUUNNITTELU

Koko: px

Aloita esitys sivulta:

Download "SÄHKÖLÄMMITINRATKAISUN SUUNNITTELU"

Siiri Virtanen
8 vuotta sitten
Katselukertoja:

1 SÄHKÖLÄMMITINRATKAISUN SUUNNITTELU 1. Tilan lämpöhäviöt lasketaan huone- tai tilakohtaisesti. Lämmittimen valinta voidaan tehdä huonelämmityksen tehontarpeen mukaan, koska lämmittimien hyötysuhde on n. 100%. Johtumishäviöt Vuotoilmanvaihto Lämpöhäviöt Ilmanvaihto huone Yhteensä Vinkki: Mikäli lämmittimet valitaan tarvetta suurepitehoisiksi, jäävät lämmittimien pintalämpötilat käytössä alemmalle tasolle. Tehojen suuremtaminen ei kuitenkaan saisi nostaa kiinteistön liittymisluokkaa (pääsulakeita). joht vuotoiv IV,huone huonelämmitys Tila [W] [W] [W] [W] OH ET WC Työh Keittiö Pesuh Sauna Kodinh.h Kuisti Yhteensä 1.krs MH VH MH MH Aula Kylpyh VH Yhteensä 2.krs AT Varasto Tekn Yhteensä aputilat LÄMPÖHÄVIÖT YHTEENSÄ Huonelämmitys IV lisälämmitys 2097 Pinta-ala (A) 226 m 2 48 W/m 2 Tilavuus (V) 750 m 3 15 W/m 3 2. Selvitetään kaikkien ikkunoiden koko (korkeus, leveys) ja ikkunan alla oleva vapaa tila sekä mahdolliset ikkunalaudat ja muut kiinteät rakenteet. Myös kiintokalusteissa olevat vapaat tilat tulee tarkistaa (esim. keittiön jalkatilan leveys).

Johtumishäviöt Vuotoilmanvaihto Lämpöhäviöt Ilmanvaihto huone Yhteensä Vinkki: Mikäli lämmittimet valitaan tarvetta suurepitehoisiksi, jäävät lämmittimien pintalämpötilat käytössä alemmalle tasolle.

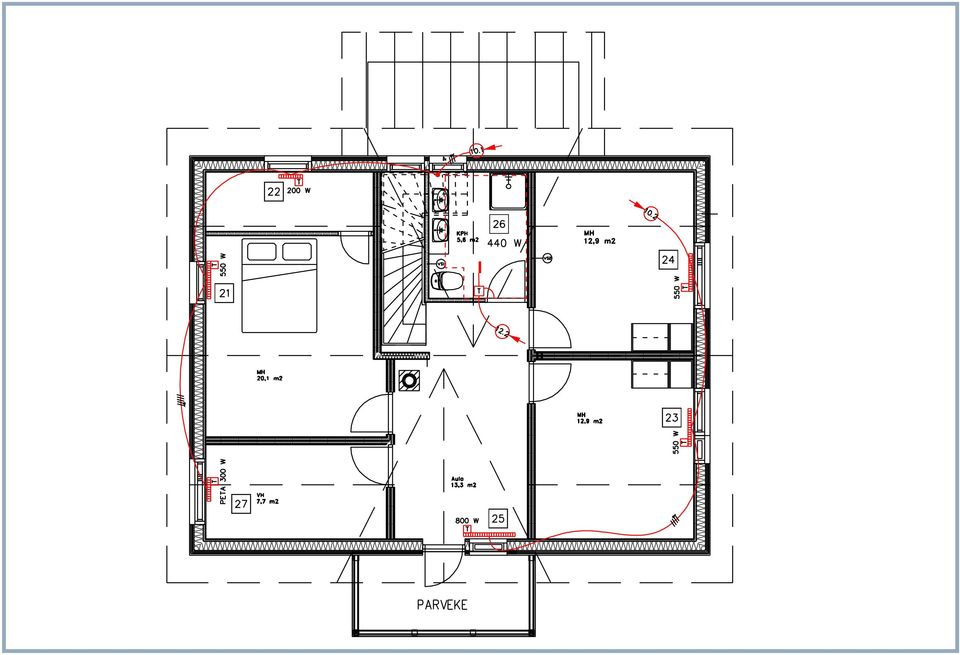

2 3. Valitaan lämmittimet tilan lämmitystehon tarpeen, asennustilan ja ikkunaleveyden mukaan. Lisäksi lämmittimet sijoitetaan ulko-ovien läheisyyteen (esim. tuulikaapit) ja paikkoihin, jossa lämpöhäviöt voivat hetkellisesti olla suuria. Lämmittimet piirretään mittakaavassa tasokuviin. Vaatehuoneeseen valitaan peittämissuojattu lämmitin. Autotallissa on lattiakaivo ja vesipiste. Tämän vuoksi tila on luokiteltu kosteaksi tilaksi ja lämmittimenä käytettään IP34-kotelointiluokan lämmittimiä (ROTI). 4. Tarkistetaan kokonaisteho. Asennettavan lämmitysteho tulee olla suurempi kuin lasketut lämpöhäviöt. Tilakokonaisuuksissa, joissa ilma pääsee vapaasti liikkumaan, kuten esimerkkikohteessa olohuone - keittiö - eteinen - ylaaula, voidaan lämmittimet sijoittaa siten, etä koko alueen lämmitystehon tarve täytyy. Lämmitin mit P asennus Määrä A asennus Pitu [W] Tyyppi [W] kpl m 2 m Pos. Tila OH+ET OH LISTA OH LISTA OH LISTA Keittiö 552 TASO Työh. 383 TASO Kuisti 617 TASO WC 39 EFTHK , KHH 287 TASSU ,3 9 PH+S 382 TASSU AT 1498 ROTI Var. 417 EBHBM05P Tekn. 324 EBHBM05P Yhteensä 1 krs W Lämmitin mit P asennus Määrä A asennus Pitu Pos. Tila [W] Tyyppi [W] kpl m 2 m 21 MH TASO VH1 221 PETA MH TASO MH TASO Aula 644 TASO KyH 175 TASSU ,3 27 VH2 361 PETA Yhteensä 2. krs Yhteensä 8802 W W Mikäli koko lämmittien yhteisteho on pienempi kuin lämpöhäviöt, etsitään lisäsijoituspaikkoja lämmittimille.

Autotallissa on lattiakaivo ja vesipiste. Tämän vuoksi tila on luokiteltu kosteaksi tilaksi ja lämmittimenä käytettään IP34-kotelointiluokan lämmittimiä (ROTI). 4. Tarkistetaan kokonaisteho.

3 Liian suuri ylimitoitus voi nostaa koko liittymän huipputehon ja myös kiinteistön liittymisluokan (pääsulakkeet) tarpeettoman suureksi. Lämmityksen ohjaus ja säätö (termostaatit) huolehtivat siitä, ettei tiloja lämmitetä haluttua korkeampaan lämpötilaan. Kohteen energiankulutus ei siis ole riippuvainen lämmittimien tehosta ( W = P*t). 5. Suunnitellaan ryhmäjohdotus otettaen huomioon: jakeluverkkoyhtiöiden mahdolliset ohjaustarpeet (tehonrajoitus) kiuasristeilyn tarve käytettävät ohjausjärjestelmät ryhmitys tasaisesti kaikkien vaiheiden kesken suojaavan sulakkeen koko Pos. Tila OH+ET OH LISTA Electr. 2 OH LISTA Orja 3 OH LISTA Orja 4 Keittiö 552 TASO Electr. 5 Työh. 383 TASO Electr. 6 Kuisti 617 TASO Electr. 7 WC 39 EFTHK ,35 13, ,10 ECO10FJ 8 KHH 287 TASSU , ,22 ECO10FJ 9 PH+S 382 TASSU ,21 ECO10FJ 10 AT 1498 ROTI Electr. 11 Var. 417 EBHBM05P Mech. 12 Tekn. 324 EBHBM05P Mech. Yhteensä 1 krs W Yhteensä 8802 W W Esimerkkikohteessa suunniteltu asennusteho on suurempi kuin laskettu tarve. Ylitys johtuu osin lattialämmityksen osuudesta, jolla pyritään saamaan miellyttävä lattiapinnan lämpötila riittävän tiheällä kaapeliasennuksella. Kuistin lämmitys on myös lievästi ylimitoitettu, jotta estetään ulko-oven aukaisemisen aiheuttamat vedontunteet. Kylmä ilma lämmitetään siis siellä, missä on suurimmat lämpöhäviöt. Lämmitin Lattialämmitys mit P asennus Määrä A asennus Pituus R Asennusväli P asenn. /A [W] Tyyppi [W] kpl m 2 m [ ] [W/m 2 ] [m] Lämmitin Lattialämmitys mit P asennus Määrä A asennus Pituus R Asennusväli P asenn. /A Termostaatti Pos. Tila [W] Tyyppi [W] kpl m 2 m [ ] [W/m 2 ] [m] 21 MH TASO Electr. 22 VH1 221 PETA Electr. 23 MH TASO Electr. 24 MH TASO Electr. 25 Aula 644 TASO Electr. 26 KyH 175 TASSU , ,22 ECO10FJ 27 VH2 361 PETA Electr. Yhteensä 2. krs Termostaatti

5. Suunnitellaan ryhmäjohdotus otettaen huomioon: jakeluverkkoyhtiöiden mahdolliset ohjaustarpeet (tehonrajoitus) kiuasristeilyn tarve käytettävät ohjausjärjestelmät ryhmitys tasaisesti kaikkien

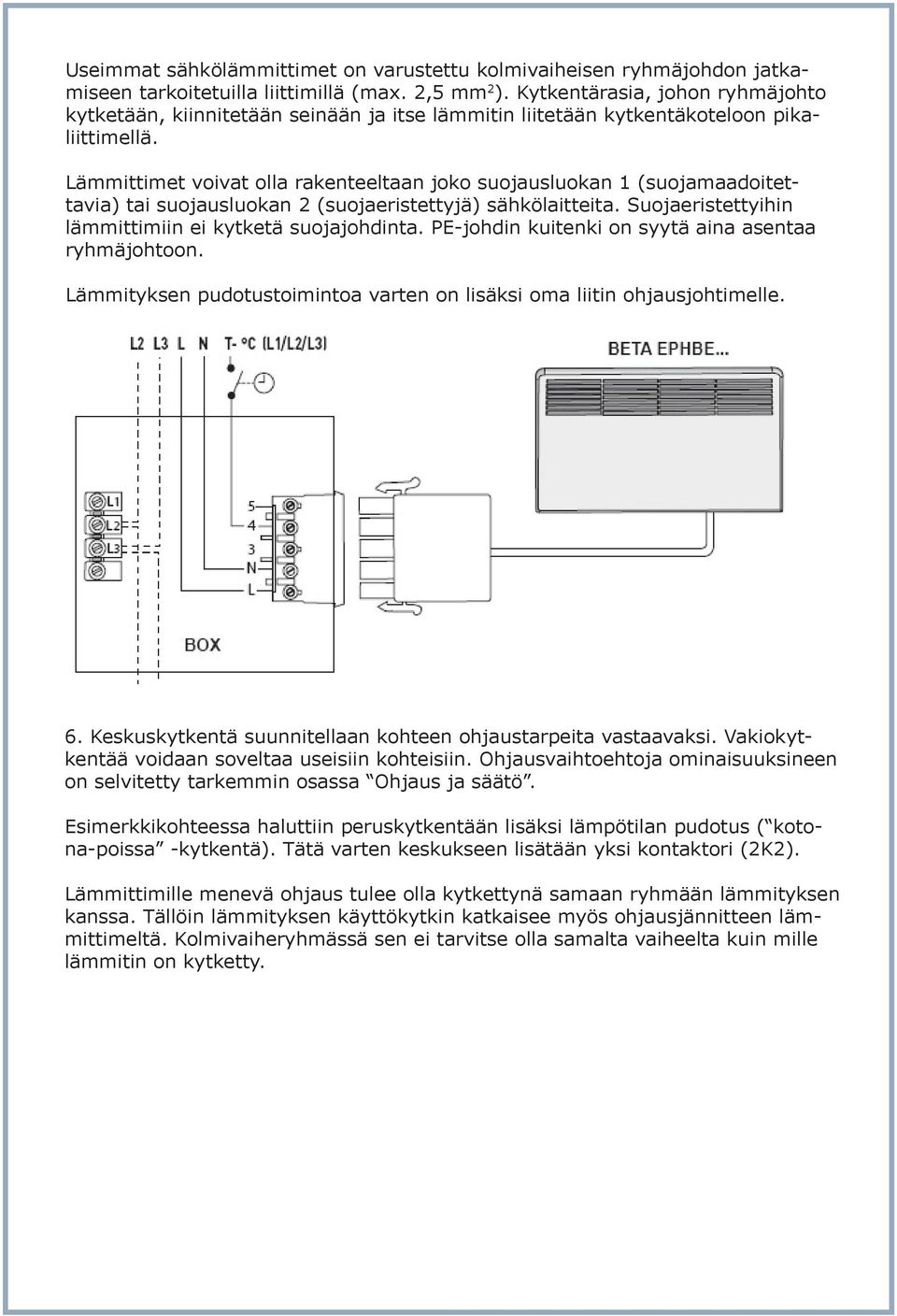

4 Useimmat sähkölämmittimet on varustettu kolmivaiheisen ryhmäjohdon jatkamiseen tarkoitetuilla liittimillä (max. 2,5 mm 2 ). Kytkentärasia, johon ryhmäjohto kytketään, kiinnitetään seinään ja itse lämmitin liitetään kytkentäkoteloon pikaliittimellä. Lämmittimet voivat olla rakenteeltaan joko suojausluokan 1 (suojamaadoitettavia) tai suojausluokan 2 (suojaeristettyjä) sähkölaitteita. Suojaeristettyihin lämmittimiin ei kytketä suojajohdinta. PE-johdin kuitenki on syytä aina asentaa ryhmäjohtoon. Lämmityksen pudotustoimintoa varten on lisäksi oma liitin ohjausjohtimelle. 6. Keskuskytkentä suunnitellaan kohteen ohjaustarpeita vastaavaksi. Vakiokytkentää voidaan soveltaa useisiin kohteisiin. Ohjausvaihtoehtoja ominaisuuksineen on selvitetty tarkemmin osassa Ohjaus ja säätö. Esimerkkikohteessa haluttiin peruskytkentään lisäksi lämpötilan pudotus ( kotona-poissa -kytkentä). Tätä varten keskukseen lisätään yksi kontaktori (2K2). Lämmittimille menevä ohjaus tulee olla kytkettynä samaan ryhmään lämmityksen kanssa. Tällöin lämmityksen käyttökytkin katkaisee myös ohjausjännitteen lämmittimeltä. Kolmivaiheryhmässä sen ei tarvitse olla samalta vaiheelta kuin mille lämmitin on kytketty.

Lämmittimet voivat olla rakenteeltaan joko suojausluokan 1 (suojamaadoitettavia) tai suojausluokan 2 (suojaeristettyjä) sähkölaitteita. Suojaeristettyihin lämmittimiin ei kytketä suojajohdinta.
