PEK öljyhälytin
|
|
- Risto Kähkönen
- 8 vuotta sitten
- Katselukertoja:
Transkriptio
1 Labkotie KANGASALA Puh: (03) Fax: (03) (6) SH/jh PEK öljyhälytin PEK-, SUPERPEK-, EUROPEK-ÖLJYNEROTTIMET SEKÄ MINIPEK A, ST, 0,3 ÖLJYNEROTTIMET Asennus- ja käyttöohje
2 Asennus- ja käyttöohje 2 / 6 S I S Ä L L Y S sivu 1. Tekniset tiedot 3 2. Yleistä 3 3. PEK öljyhälyttimen asennus ja käyttö 4 4. Toiminnan tarkistus 5 5. Huolto ja korjaus 5 6. Öljynerottimen huolto-ohjeita 5 7. Öljynerottimen asennusohjeita 6 8. Asennus ja käyttö MINIPEK öljynerottimissa 6 PEK keskusosan kotelon mittapiirros SET/DM3 -anturin mittapiirros
3 Asennus- ja käyttöohje 3 / 6 1. TEKNISET TIEDOT 1.1 PEK 3001 ÖLJYHÄLYTIN KESKUSOSA Syöttöjännite Tehonkulutus Ulostulot Ex-luokitus Anturipiirin liityntäarvot EMC Päästöt Sieto 230 VAC, 50/60 Hz, sulake IEC127 5x20 mm / 32 mat Laitteessa ei ole verkkokytkintä. 2 VA Potentiaalivapaa vaihtokosketin, 250 V, 5 A, 100 VA. Toimintaviive s. Tehdasasetuksena rele on aseteltu päästämään toimintapisteessä. [EEx ia] IIC VTT No. Ex-96.D.175 U max = 14,1 V C ext # 1,2 µf I k = 48 ma L ext # 15 mh EN EN Lämpötila -20 o C o C. Kotelointi Mitat IP 65, materiaali polykarbonaatti, läpinäkyvä kansi. 175 mm x 125 mm x 75 mm (L x K x S) Keskusosaa PEK-3001 EI SAA ASENTAA räjähdysvaaralliseen tilaan. Laitteen anturi sen sijaan saadaan asentaa 0/1/2-luokan räjähdysvaaralliseen tilaan. Tällöin on huomioitava asiaankuuluvat standardit; EN luonnostaan vaarattomat sähköjärjestelmät i, EN / IEC asennukset räjähdysvaarallisessa tilassa. Anturia ei kuitenkaan saa asentaa tilaan, jossa on höyryjä, kaasuja tai nesteitä, jotka voivat vaikuttaa syövyttävästi anturimateriaaleihin, kuten mm. aromaattiset ja klooratut hiilivedyt, vahvat emäkset ja hapot. Syöttöjännitejohtimiin, laitteen läheisyyteen on asennettava erotuskytkin (250 VAC / 1A), joka erottaa molemmat johtimet (L1, N), helpottamaan huolto- ja käyttötoimenpiteitä. Kytkin on merkittävä laitteen erotuskytkimeksi. 1.2 SET/DM3 ANTURI Kaapeli Kiinteä, öljynkestävä ÖPVC 3x0,75 mm 2 polyolefiinisuojalla, standardipituus 5 m, max. 15 m. Keskusosan ja anturin kytkentärasian välinen max. kaapelipituus 150 m. Kytkentärasia Ex-luokitus EMC Päästöt Sieto Kytkentärasia on PEK erottimen vakiovaruste, johon anturi on valmiiksi kytketty. EEx ia IIC T4 VTT No. Ex-96.D.177 EN EN Lämpötila -30 o C o C. Kotelointi 2. YLEISTÄ IP 68, materiaali AISI 316/PVC. PEK on öljyhälytin, joka koostuu anturista ja keskusosasta. Keskusosalta saadaan hälytys potentiaalivapaana vaihtokosketintietona siitä, milloin anturi on johtamattomassa nesteessä tai ilmassa. Laitteen kannessa on jännitteen merkkivalo ja hälytyksen merkkivalo sekä anturipiirin vian merkkivalo. Anturilla tunnustellaan öljyä veden pinnalta. Anturintoiminta perustuu siihen, että vesi ja öljy ovat sähköisiltä ominaisuuksiltaan erilaisia. Normaalitilassa anturin ollessa johtavassa nesteessä laitteen vaihtokosketin on vetäneenä oikosulkien liittimet 3 ja 4, "ÖLJYTILA TÄYNNÄ" -merkkivalo sammuneena. Anturin joutuessa johtamattomaan nesteeseen (esim. öljy) tai ilmaan vaihtokosketin päästää, liittimet 4 ja 5 oikosulkeutuvat ja kannessa oleva "ÖLJYTILA TÄYNNÄ" -merkkivalo syttyy. Verkkokatkos asettaa laitteen hälytystilaan. Keskusosa saadaan liittää räjähdysvaarallisessa tilassa olevan anturin virtalähteeksi.
4 Asennus- ja käyttöohje 4 / 6 3. PEK ÖLJYHÄLYTTIMEN ASENNUS JA KÄYTTÖ Anturi on erottimessa valmiiksi paikalleen asennettuna. Anturin kiinteä kaapeli on kytketty valmiiksi kytkentärasiaan, johon suoritetaan keskusosalta tulevan välikaapelin kytkentä (kohta A). Välikaapelina voidaan käyttää esim. JAMAK (ARM) 4*(2+1)*0,5 tai KLMA 2*0,8+0,8 kaapelia. Kaapelia voidaan jatkaa max. 150m. Kuvassa keskusosan vaihtokosketin on piirretty lepotilaan. Laitteen ollessa jännitteellinen vaihtokosketin on vetäneenä ja päästää laitteen hälyttäessä. TIIVISTÄ KYTKENTÄRASIA HUOLELLI- SESTI! ASENNUS PEK ÖLJYN- JA BENSIININEROTTIMISSA
5 Asennus- ja käyttöohje 5 / 6 4. TOIMINNAN TARKISTUS 1. Tarkista, että anturi SET/DM3 on oikein kytketty. 2. Tarkista, että PEK 3001 öljyhälytin -keskusosa on jännitteellinen. Kannessa oleva keltainen "VERKKO" -merkkivalo palaa. Mikäli näin ei ole, tarkista laitteen sulakkeet: - ensiö 32 mat pystymallisessa sulakepesässä 3. Tarkista laitteen toiminta nostamalla anturi vedestä ilmaan, jolloin punainen "ÖLJYTILA TÄYNNÄ" -merkkivalo syttyy ja rele päästää noin 5s. kuluttua. Laske anturi takaisin veteen, jolloin punainen merkkivalo sammuu ja rele vetää. 4. Jos häiriövalo palaa tarkista anturikaapelin kytkentä (napaisuus). 5. Anturin voit tarkistaa mittaamalla anturivirran I yleismittarilla. HUOM! Yleismittarin tulee olla Exi-luokiteltu! 6. ÖLJYNEROTTIMEN HUOLTO- OHJEITA 1. PEK öljyhälytin on hälyttänyt erottimen varastotilan täyttymisestä. 2. Tyhjennysauton imuputki lasketaan PEK:n erilliseen öljynkuorintaputkeen. 3. Imetään erottimeen varastoitunut öljy. Imu lopetetaan, kun nestepinta laskee öljynkuorintaputken imu-urien alatasolle tai tyhjennysauto alkaa imeä pelkkää ilmaa. (Erottimen öljy on ongelmajätettä, Huom! jatkokäsittely.) 4. TÄYTÄ EROTIN AINA VEDELLÄ VÄLITTÖMÄSTI TYHJENNYKSEN JÄ- LKEEN, jotta erotin lähtee toimimaan heti tehokkaasti. Jos asennusalueella on pohjavesipinta korkealla, vesitäyttö pienentää myös pohjavedestä aiheutuvaa nostetta. HUOM! Anturi on puhdistettava aina erottimen tyhjennyksen yhteydessä. 5. Erottimeen kertyvä liete on syytä poistaa pohjalta riittävän usein (esim. 3 kertaa/vuosi). Liete voidaan imeä pohjalta laskemalla imuletku erottimen pohjalle. 6. Jos seinämiin on tarttunut öljy- jätettä, irrota se painehuuhtelulla ja ime loka-autoon. Anturi kokonaan - ilmassa 9-10 ma ( puhdas ja kuiva ) - vedessä 2-3 ma 5. HUOLTO JA KORJAUS Verkkosulake (merkitty 32 mat) voidaan vaihtaa toiseen IEC127 mukaiseen 5x20 mm / 32 mat lasiputkisulakkeeseen. Muita laitteeseen liittyviä korjaus- ja huoltotoimenpiteitä saa tehdä vain Exilaitteisiin koulutettu henkilö OY LABKOTEC AB:n valtuutuksella.

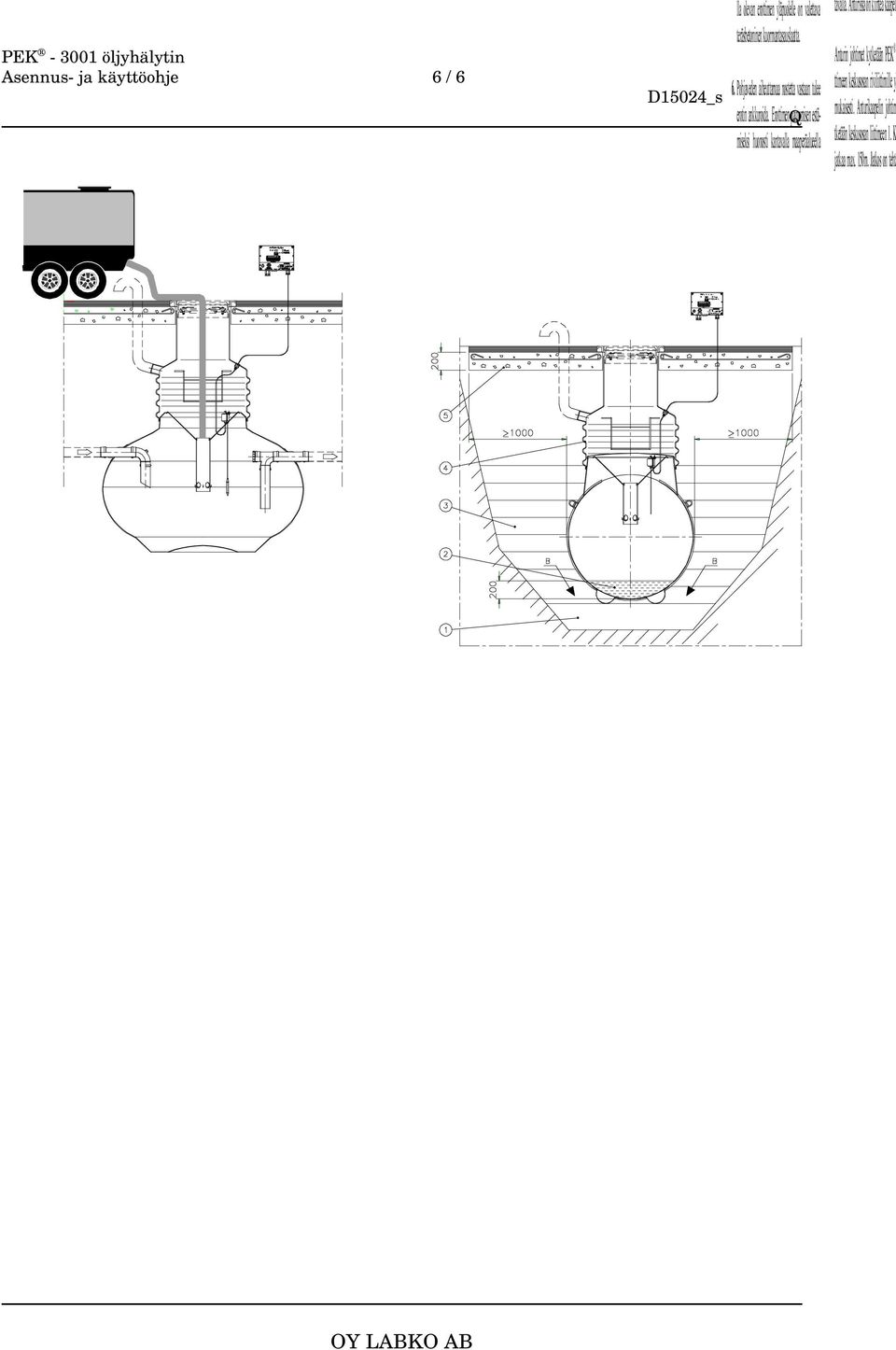

6 Asennus- ja käyttöohje 6 / 6 tulee erottimen alle valaa pohjalaatta. Pohjalaatan ja erottimen väliin tulee tiivistää vähintään 20 cm:n hiekkakerros. 7. Katso tarkemmat yksityiskohdat erillisestä erottimen maahanasennusohjeesta. 7. ÖLJYNEROTTIMEN ASENNUSOH- JEITA 1. Tiivistä kaivannon pohjalle n. 30 cm:n vahvuinen vaakasuoraan tasoitettu kivetön hiekkakerros. 8. ASENNUS JA KÄYTTÖ MINIPEK A, MINIPEK ST, MINIPEK 0,3 ÖLJYN- EROTTIMISSA 2. Laske erottimen vakauttamiseksi asennuspaikkaan noin 20 cm vettä säiliön pohjalle. 3. Tiivistä erottimen jalasten viereinen hiekkakerros erittäin huolellisesti (kohta B). Jatka erotinta ympäräivän hiekan tiivistämistä noin 20 cm:n kerroksin. Lisää erottimeen vettä samanaikaisesti hiekkatäytön edetessä. 4. Asenna HUK huoltokaivo pystysuoraan asennuskaulukseen ja jatka hiekkatiivistystä noin 40 cm. Täytä kaivanto hiekalla maanpinnan tasoon saakka. 5. Keskiraskaan/raskaan liikenteen vaikutusalueella olevan erottimen yläpuolelle on valettava teräsbetoninen kuormantasauslaatta. 6. Pohjaveden aiheuttamaa nostetta vastaan tulee erotin ankkuroida. Erottimen painumisen estämiseksi huonosti kantavalla maaperäalueella Anturi asennetaan erottimeen kuvan osoittamalla tavalla. Anturissa on kiinteä kaapeli. Anturin johtimet kytketään PEK 3001 öljyhälyttimeen keskusosan riviliittimille ylläolevan kuvan mukaisesti. Anturikaapelin johtimet 1 ja 3 kytketään keskusosan liittimeen 1. Kaapelia voidaan jatkaa max. 150m. Jatkos on tehtävä vesitiiviissä

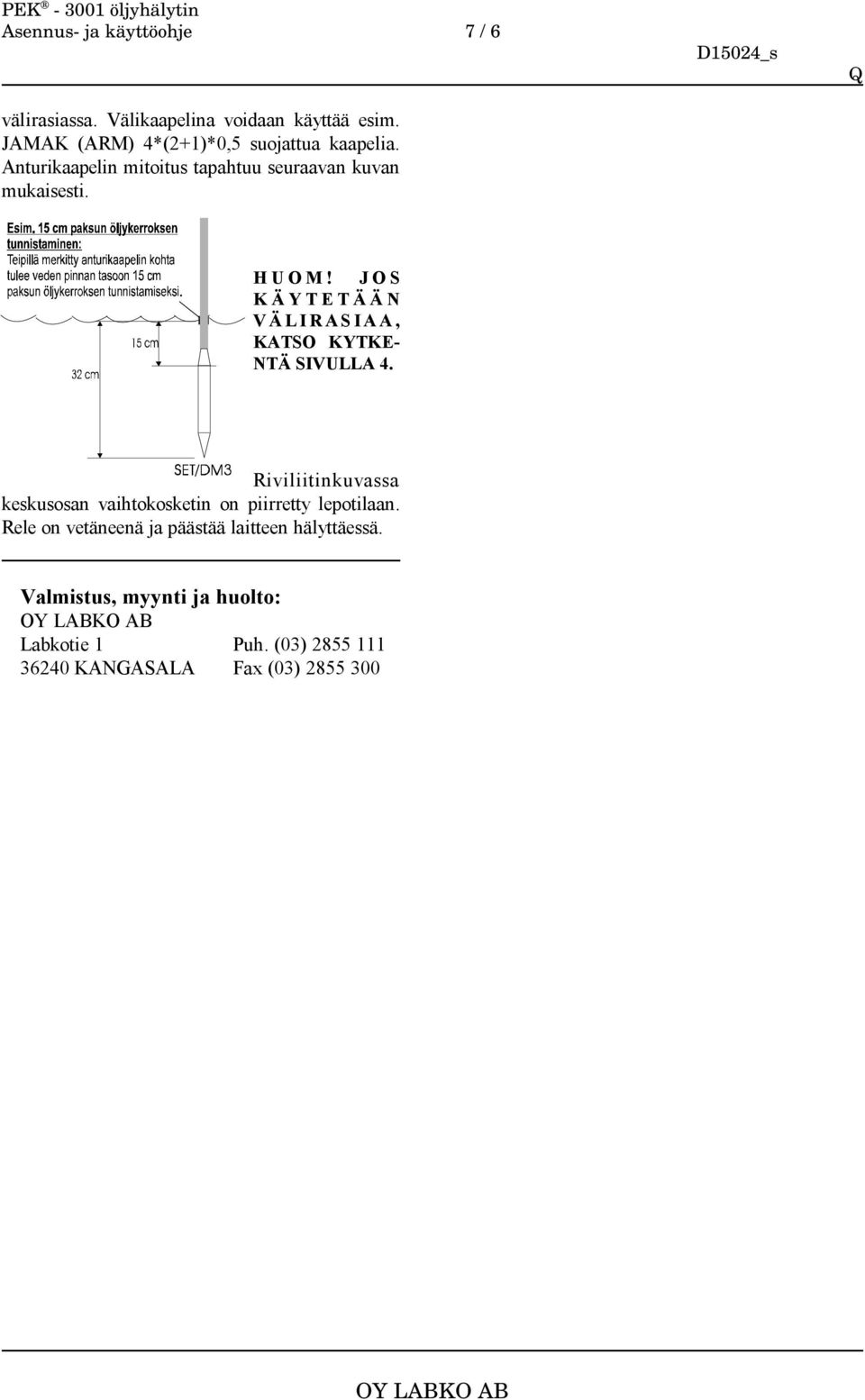

7 Asennus- ja käyttöohje 7 / 6 välirasiassa. Välikaapelina voidaan käyttää esim. JAMAK (ARM) 4*(2+1)*0,5 suojattua kaapelia. Anturikaapelin mitoitus tapahtuu seuraavan kuvan mukaisesti. HUOM! JOS KÄYTETÄÄN VÄLIRASIAA, KATSO KYTKE- NTÄ SIVULLA 4. Riviliitinkuvassa keskusosan vaihtokosketin on piirretty lepotilaan. Rele on vetäneenä ja päästää laitteen hälyttäessä. Valmistus, myynti ja huolto: Labkotie 1 Puh. (03) KANGASALA Fax (03)
