1 Energiaekspertti koulutusilta Aurinkolämpöjärjestelmät Jarno Kuokkanen Sundial Finland Oy

2 Energiaekspertti koulutusilta Aurinkolämpöjärjestelmät 1. Aurinkolämpö Suomessa 2. Aurinkolämmön rooli rakennuksien energiajärjestelmässä 3. Toteutusvaihtoehtoja 4. Esimerkki, Case kerrostalo

3 1. Aurinkoenergian potentiaali Aurinkoenergia on: Ilmaista Rajoittamattomasti Ympäristöystävällinen, päästötön Ei kuljetustarvetta Tulevaisuudessa suurin energianlähde maailmassa Jarno Kuokkanen 3

4 Aurinkolämpö mahdollisuus Suomessa? Fossiilisten polttoaineiden hinnat nousevat ja saatavuus heikkenee Aurinkolämpöä käytetään perinteisesti käyttöveden ja tilojen lämmitykseen. Entistä enemmän päästöttömänä tuotantomuotona aluelämpöjärjestelmissä. Oikein suunniteltu aurinkolämpöjärjestelmä on kannattava pientaloissakin, mutta varsinkin suuremmissa asennuksissa elinkaarihinta on jo nyt kilpailukykyinen. Aurinkopotentiaali lähes vastaava kuin keski-euroopassa, vrt. Saksa Jarno Kuokkanen 4

5 Aurinkolämpö tilanne Suomessa Alan tuntemuksessa tapahtunut selvää kehitystä viimeisen 5 vuoden aikana Satunnaisiin pienkohteisiin asennetaan aurinkolämpöjärjestelmä osana hybridilämmitysjärjestelmää Suuremmat kiinteistöt heränneet myös, ainakin potentiaali selvitetään hankinnoiden yhteydessä Suurempia toteutuksia (>100m2) vielä suhteellisen vähän. Suomessa valmistetaan maailman tehokkaimmat aurinkolämpökeräimet Jarno Kuokkanen 5

6 2. Aurinkolämmön rooli Soveltuu kaikkiin nestekiertoisiin lämmitysjärjestelmiin Hyvä kaveri kaikkien lämmitysmuotojen kanssa Parhaat käyttösovellutukset matalalämpöjärjestelmillä, esim. lkv-esilämmitys Lattialämmitys uima-altaat Jarno Kuokkanen 6

7 Aurinkolämmön rooli Potentiaalinen energiantuotto vuodessa 50% LKV-tarpeesta 20-30% lämmitystarpeesta Varastoinnilla mahdollisuus suurempaan Aurinkolämmön käyttö vähentää ostoenergiaa Tällä hetkellä imago-hyötyä käytetään paljon yrityksissä Tulevaisuudessa lämmön myynti? Jarno Kuokkanen 7

8 Aurinkolämpöjärjestelmä 1. Aurinkolämpökeräimet Erilaisia keräintyyppejä Keräimien sijoitus, tarvittavat tuennat 2. Lämmönsiirtoputkisto Putkilinjaston huomioiminen Linjaston eristys 3. Lämmönsiirrin 4. Varaaja Välttämätön ST-järjestelmissä Mitoitus käyttökohteen ja keräimien mukaan 5. Automaatio Jarno Kuokkanen 8

9 3. Erilaisia järjestelmiä KAUKOLÄMPÖ + AURINKO Varaaja ennen vaihdinta, priimaus vaihtimella LKV-esilämmitys Lämmityspiiri Kuvassa tyypillinen kattoasennus Jarno Kuokkanen 9

10 3. Erilaisia järjestelmiä ÖLJY / KAASU + AURINKO Lämmitetään varaajia Varaajista jaetaan lämpö kohteisiin Aurinkopiirin lämpötila astetta Korvataan ostoenergiaa ilmaisenergialla Vuosituotto aurinkolämpöjärjestelmällä 500 kwh / m Jarno Kuokkanen 10

11 3. Erilaisia järjestelmiä MAALÄMPÖ + AURINKO Lämmitetään LKV-varaajia Aurinkopiirin lämpötila astetta Korvataan MLP:n käyttämää ostoenergiaa Laitteiston käyttöikä pitenee Maapiiri elpyy kesän aikana Vuosituotto aurinkolämpöjärjestelmällä kwh / m Jarno Kuokkanen 11

12 3. Erilaisia järjestelmiä LTO + AURINKO Aurinkolämpöjärjestelmä toimii erinomaisella hyötysuhteella matalassa lämpötilassa Aurinkopiirin lämpötila astetta Auringolla kokonaisjärjestelmän COP kasvaa. Vuosituotto aurinkolämpöjärjestelmällä kwh / m Jarno Kuokkanen 12

13 4. Case Kerrostalo LKV-esilämmitys 50 asuntoa Kaukolämpö LKV kulutus 4500l / vrk Mitoitettu järjestelmä LKV-esilämmitys 60m2 aurinkokeräimiä, Suunta etelä, 45 astetta 4000l varaaja Järjestelmän teho 54kW Investointi Jarno Kuokkanen 13

14 5. Case Kerrostalo Kuukausi jakauma 47% LKV-tuotannosta tuotetaan aurinkolämmöllä Oma esilämmitysvaraaja mahdollistaa keräimien hyödyntämisen myös kylmällä ajalla vr. Helmimaaliskuu Ilman suurempaa lämpövarastoa suuremman peiton hyödyntäminen hankalaa Jarno Kuokkanen 14

15 5. Case Kerrostalo Aurinkokeräimien lämpötilat Keräimien lämpötila pyritään pitämään matalalla -> keräimien hyötysuhde hyvä Järjestelmän koko mitoitettu kulutuksen mukaan -> ei lämpöpiikkejä Saadaan tuotettua matalaa lämpöä kevät / syksy Jarno Kuokkanen 15

16 5. Case Kerrostalo Järjestelmän tuotto Jarno Kuokkanen 16

17 5. Case Kerrostalo Kannattavuuslaskelma Jarno Kuokkanen 17

18 Visio Suomessa Mahdollisuus vai utopiaa??

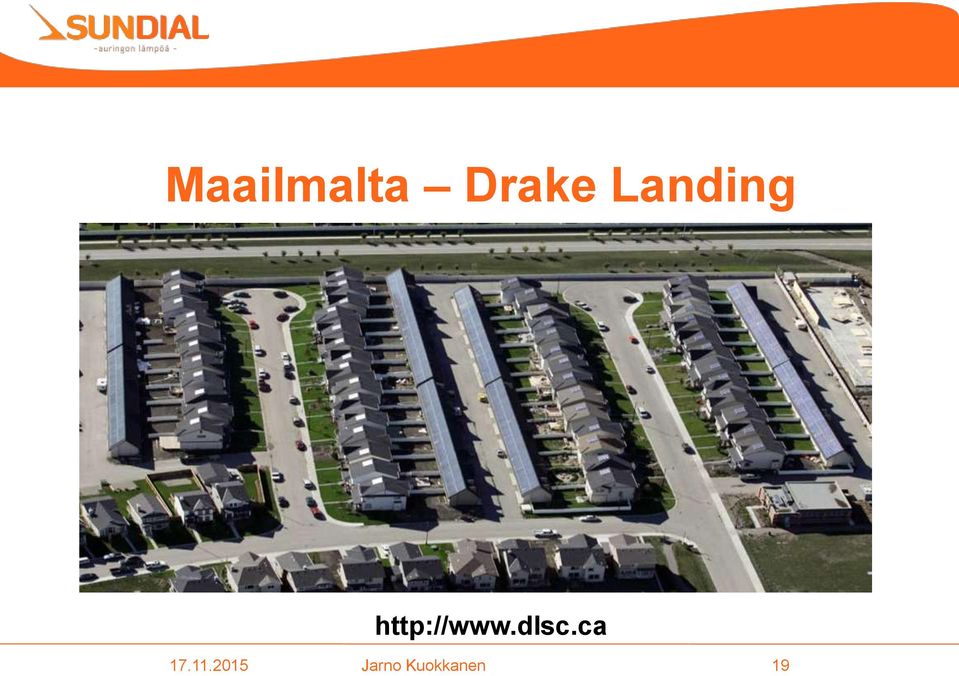

19 Maailmalta Drake Landing Jarno Kuokkanen 19

20 Maailmalta Drake Landing 800kpl aurinkokeräimiä 2300 m2 Varaajat + porakaivo Jarno Kuokkanen 20

21 Maailmalta Drake Landing 52 asuntoa Alberta, Kanada Valmistunut 2007 Aurinkopeitto 100% Jarno Kuokkanen 21

22 Kiitos. Jarno Kuokkanen Sundial Finland Oy Aurinkoteknillinen yhdistys ry
