Protec Algo-Tec TM 6300 INTERAKTIIVINEN, DIGITAALINEN, OSOITTEELLINEN PALOILMOITINJÄRJESTELMÄ

Transkriptio

1 Ilmaisimet - Osoitteellinen Protec Algo-Tec TM 6300 INTERAKTIIVINEN, DIGITAALINEN, OSOITTEELLINEN PALOILMOITINJÄRJESTELMÄ Ä L Y K K Ä Ä T, O S O I T T E E L L I S E T T U R V A J Ä R J E S T E L M Ä T

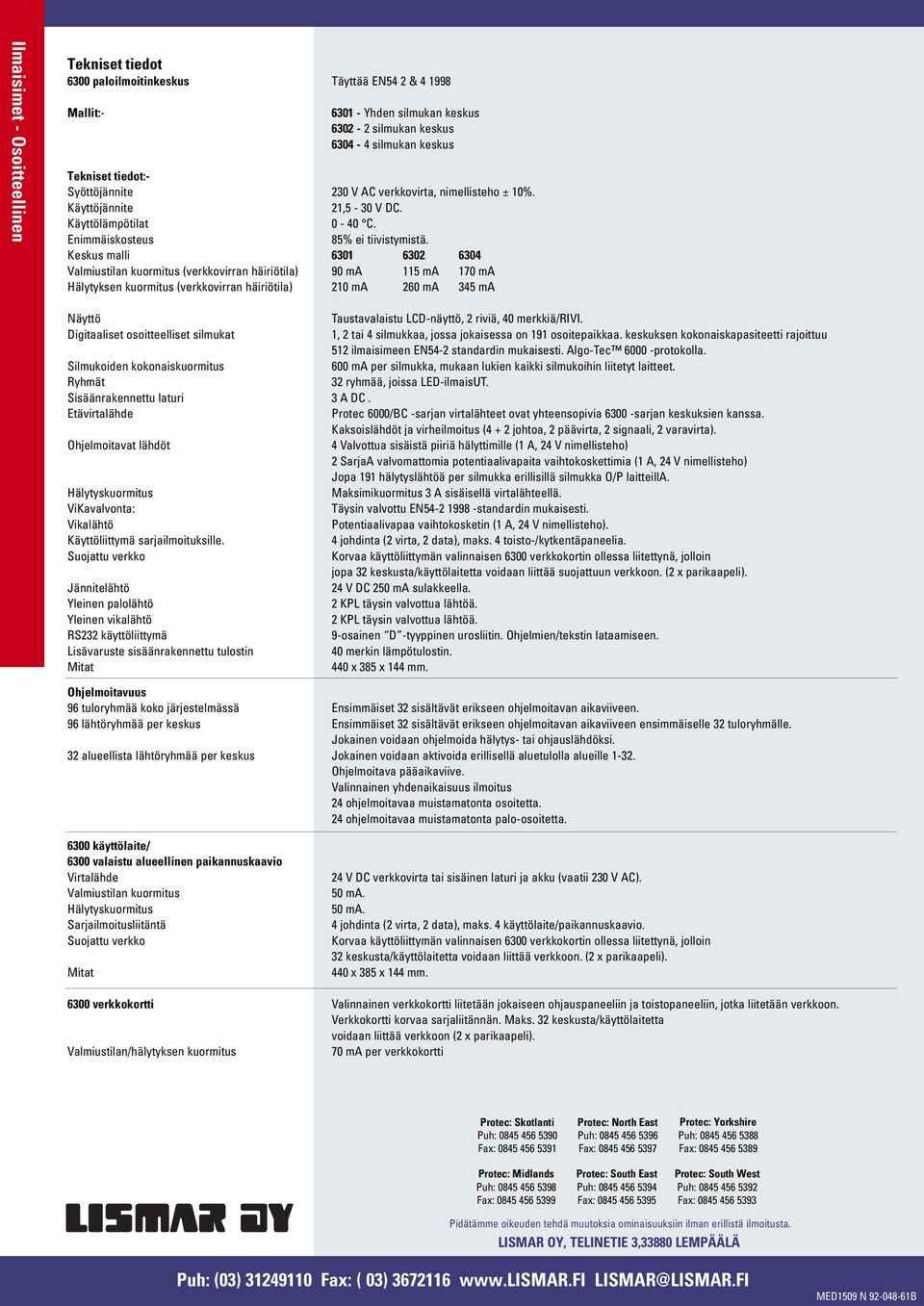

2 Ilmaisimet - Osoitteellinen Tekniset tiedot 6300 paloilmoitinkeskus Täyttää EN54 2 & Mallit: Yhden silmukan keskus silmukan keskus silmukan keskus Tekniset tiedot:- Syöttöjännite verkkovirta, nimellisteho ± 10%. Käyttöjännite 21,5-30 V DC. Käyttölämpötilat 0-40 C. Enimmäiskosteus 85% ei tiivistymistä. Keskus malli Valmiustilan kuormitus (verkkovirran häiriötila) 90 ma 115 ma 170 ma Hälytyksen kuormitus (verkkovirran häiriötila) 210 ma 260 ma 345 ma Näyttö Taustavalaistu LCD-näyttö, 2 riviä, 40 merkkiä/rivi. Digitaaliset osoitteelliset silmukat 1, 2 tai 4 silmukkaa, jossa jokaisessa on 191 osoitepaikkaa. keskuksen kokonaiskapasiteetti rajoittuu 512 ilmaisimeen EN54-2 standardin mukaisesti. Algo-Tec protokolla. Silmukoiden kokonaiskuormitus 600 ma per silmukka, mukaan lukien kaikki silmukoihin liitetyt laitteet. Ryhmät 32 ryhmää, joissa LED-ilmaisUT. Sisäänrakennettu laturi 3 A DC. Etävirtalähde Protec 6000/BC -sarjan virtalähteet ovat yhteensopivia sarjan keskuksien kanssa. Kaksoislähdöt ja virheilmoitus (4 + 2 johtoa, 2 päävirta, 2 signaali, 2 varavirta). Ohjelmoitavat lähdöt 4 Valvottua sisäistä piiriä hälyttimille (1 A, 24 V nimellisteho) 2 SarjaA valvomattomia potentiaalivapaita vaihtokoskettimia (1 A, 24 V nimellisteho) Jopa 191 hälytyslähtöä per silmukka erillisillä silmukka O/P laitteilla. Hälytyskuormitus Maksimikuormitus 3 A sisäisellä virtalähteellä. ViKavalvonta: Täysin valvottu EN standardin mukaisesti. Vikalähtö Potentiaalivapaa vaihtokosketin (1 A, 24 V nimellisteho). Käyttöliittymä sarjailmoituksille. 4 johdinta (2 virta, 2 data), maks. 4 toisto-/kytkentäpaneelia. Suojattu verkko Korvaa käyttöliittymän valinnaisen 6300 verkkokortin ollessa liitettynä, jolloin jopa 32 keskusta/käyttölaitetta voidaan liittää suojattuun verkkoon. (2 x parikaapeli). Jännitelähtö 24 V DC 250 ma sulakkeella. Yleinen palolähtö 2 KPL täysin valvottua lähtöä. Yleinen vikalähtö 2 KPL täysin valvottua lähtöä. RS232 käyttöliittymä 9-osainen D -tyyppinen urosliitin. Ohjelmien/tekstin lataamiseen. Lisävaruste sisäänrakennettu tulostin 40 merkin lämpötulostin. Mitat 440 x 385 x 144 mm. Ohjelmoitavuus 96 tuloryhmää koko järjestelmässä Ensimmäiset 32 sisältävät erikseen ohjelmoitavan aikaviiveen. 96 lähtöryhmää per keskus Ensimmäiset 32 sisältävät erikseen ohjelmoitavan aikaviiveen ensimmäiselle 32 tuloryhmälle. Jokainen voidaan ohjelmoida hälytys- tai ohjauslähdöksi. 32 alueellista lähtöryhmää per keskus Jokainen voidaan aktivoida erillisellä aluetulolla alueille Ohjelmoitava pääaikaviive. Valinnainen yhdenaikaisuus ilmoitus 24 ohjelmoitavaa muistamatonta osoitetta. 24 ohjelmoitavaa muistamatonta palo-osoitetta käyttölaite/ 6300 valaistu alueellinen paikannuskaavio Virtalähde Valmiustilan kuormitus Hälytyskuormitus Sarjailmoitusliitäntä Suojattu verkko Mitat 24 V DC verkkovirta tai sisäinen laturi ja akku (vaatii ). 50 ma. 50 ma. 4 johdinta (2 virta, 2 data), maks. 4 käyttölaite/paikannuskaavio. Korvaa käyttöliittymän valinnaisen 6300 verkkokortin ollessa liitettynä, jolloin 32 keskusta/käyttölaitetta voidaan liittää verkkoon. (2 x parikaapeli). 440 x 385 x 144 mm verkkokortti Valinnainen verkkokortti liitetään jokaiseen ohjauspaneeliin ja toistopaneeliin, jotka liitetään verkkoon. Verkkokortti korvaa sarjaliitännän. Maks. 32 keskusta/käyttölaitetta voidaan liittää verkkoon (2 x parikaapeli). Valmiustilan/hälytyksen kuormitus 70 ma per verkkokortti Protec: Skotlanti Puh: Fax: Protec: Midlands Puh: Fax: Protec: North East Puh: Fax: Protec: South East Puh: Fax: Protec: Yorkshire Puh: Fax: Protec: South West Puh: Fax: Pidätämme oikeuden tehdä muutoksia ominaisuuksiin ilman erillistä ilmoitusta. LISMAR OY, TELINETIE 3,33880 LEMPÄÄLÄ Puh: (03) Fax: ( 03) LISMAR@LISMAR.FI MED1509 N B

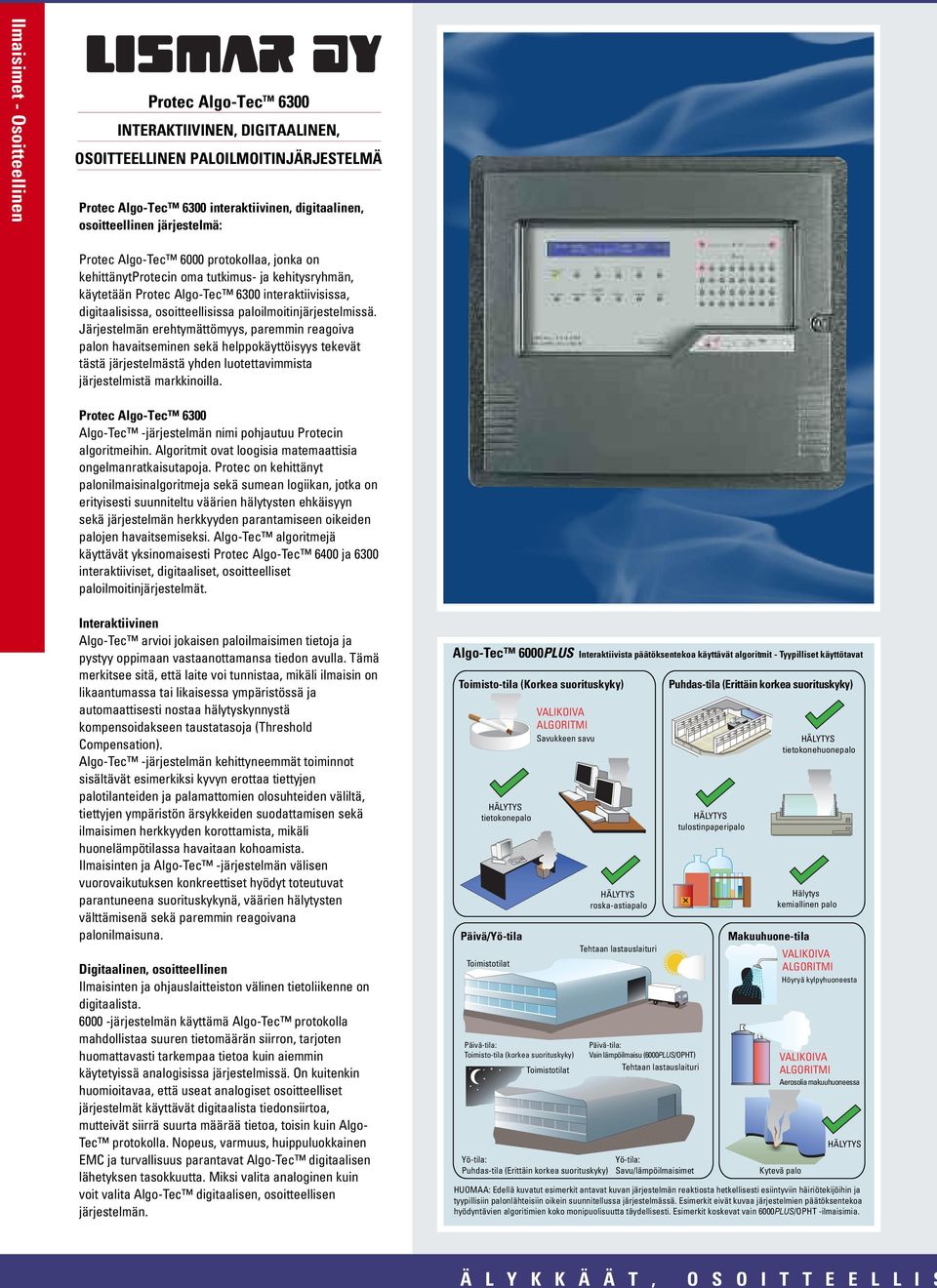

3 CAUTION Ilmaisimet - Osoitteellinen Protec Algo-Tec TM 6300 INTERAKTIIVINEN, DIGITAALINEN, OSOITTEELLINEN PALOILMOITINJÄRJESTELMÄ Protec Algo-Tec 6300 interaktiivinen, digitaalinen, osoitteellinen järjestelmä: Protec Algo-Tec 6000 protokollaa, jonka on kehittänytprotecin oma tutkimus- ja kehitysryhmän, käytetään Protec Algo-Tec 6300 interaktiivisissa, digitaalisissa, osoitteellisissa paloilmoitinjärjestelmissä. Järjestelmän erehtymättömyys, paremmin reagoiva palon havaitseminen sekä helppokäyttöisyys tekevät tästä järjestelmästä yhden luotettavimmista järjestelmistä markkinoilla. Protec Algo-Tec 6300 Algo-Tec -järjestelmän nimi pohjautuu Protecin algoritmeihin. Algoritmit ovat loogisia matemaattisia ongelmanratkaisutapoja. Protec on kehittänyt palonilmaisinalgoritmeja sekä sumean logiikan, jotka on erityisesti suunniteltu väärien hälytysten ehkäisyyn sekä järjestelmän herkkyyden parantamiseen oikeiden palojen havaitsemiseksi. Algo-Tec algoritmejä käyttävät yksinomaisesti Protec Algo-Tec 6400 ja 6300 interaktiiviset, digitaaliset, osoitteelliset paloilmoitinjärjestelmät. Interaktiivinen Algo-Tec arvioi jokaisen paloilmaisimen tietoja ja pystyy oppimaan vastaanottamansa tiedon avulla. Tämä merkitsee sitä, että laite voi tunnistaa, mikäli ilmaisin on likaantumassa tai likaisessa ympäristössä ja automaattisesti nostaa hälytyskynnystä kompensoidakseen taustatasoja (Threshold Compensation). Algo-Tec -järjestelmän kehittyneemmät toiminnot sisältävät esimerkiksi kyvyn erottaa tiettyjen palotilanteiden ja palamattomien olosuhteiden väliltä, tiettyjen ympäristön ärsykkeiden suodattamisen sekä ilmaisimen herkkyyden korottamista, mikäli huonelämpötilassa havaitaan kohoamista. Ilmaisinten ja Algo-Tec -järjestelmän välisen vuorovaikutuksen konkreettiset hyödyt toteutuvat parantuneena suorituskykynä, väärien hälytysten välttämisenä sekä paremmin reagoivana palonilmaisuna. Digitaalinen, osoitteellinen Ilmaisinten ja ohjauslaitteiston välinen tietoliikenne on digitaalista järjestelmän käyttämä Algo-Tec protokolla mahdollistaa suuren tietomäärän siirron, tarjoten huomattavasti tarkempaa tietoa kuin aiemmin käytetyissä analogisissa järjestelmissä. On kuitenkin huomioitavaa, että useat analogiset osoitteelliset järjestelmät käyttävät digitaalista tiedonsiirtoa, mutteivät siirrä suurta määrää tietoa, toisin kuin Algo- Tec protokolla. Nopeus, varmuus, huippuluokkainen EMC ja turvallisuus parantavat Algo-Tec digitaalisen lähetyksen tasokkuutta. Miksi valita analoginen kuin voit valita Algo-Tec digitaalisen, osoitteellisen järjestelmän. Algo-Tec 6000PLUS Interaktiivista päätöksentekoa käyttävät algoritmit - Tyypilliset käyttötavat Toimisto-tila (Korkea suorituskyky) tietokonepalo Päivä/Yö-tila Toimistotilat VALIKOIVA ALGORITMI Savukkeen savu Päivä-tila: Toimisto-tila (korkea suorituskyky) Toimistotilat roska-astiapalo Tehtaan lastauslaituri Päivä-tila: Vain lämpöilmaisu (6000PLUS/OPHT) Tehtaan lastauslaituri Yö-tila: Yö-tila: Puhdas-tila (Erittäin korkea suorituskyky) Savu/lämpöilmaisimet Puhdas-tila (Erittäin korkea suorituskyky) tulostinpaperipalo Makuuhuone-tila tietokonehuonepalo Hälytys kemiallinen palo VALIKOIVA ALGORITMI Höyryä kylpyhuoneesta VALIKOIVA ALGORITMI Aerosolia makuuhuoneessa Kytevä palo HUOMAA: Edellä kuvatut esimerkit antavat kuvan järjestelmän reaktiosta hetkellisesti esiintyviin häiriötekijöihin ja tyypillisiin palonlähteisiin oikein suunnitellussa järjestelmässä. Esimerkit eivät kuvaa järjestelmien päätöksentekoa hyödyntävien algoritimien koko monipuolisuutta täydellisesti. Esimerkit koskevat vain 6000PLUS/OPHT -ilmaisimia. Ä L Y K K Ä Ä T, O S O I T T E E L L I S

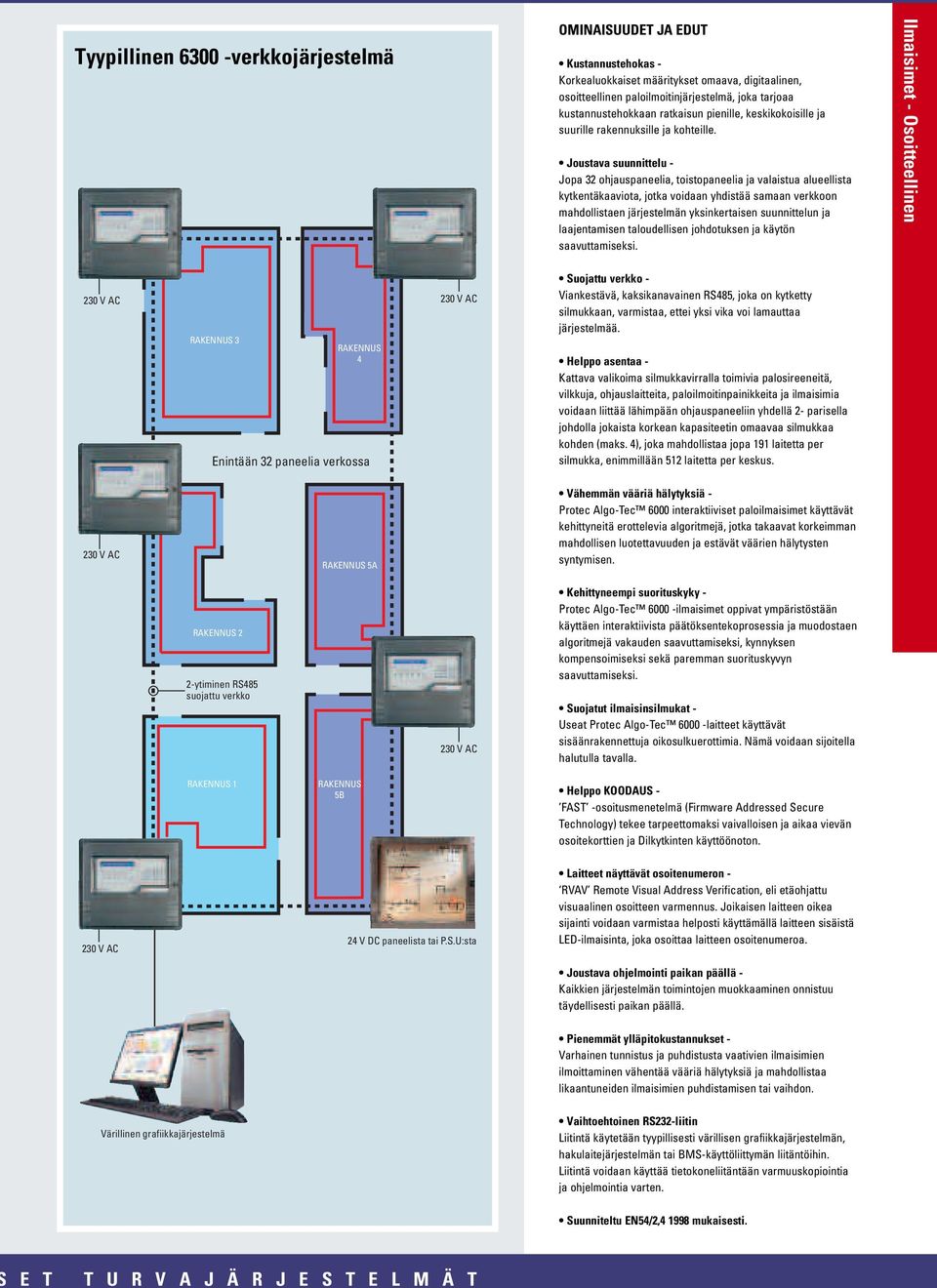

4 Tyypillinen verkkojärjestelmä OMINAISUUDET JA EDUT Kustannustehokas - Korkealuokkaiset määritykset omaava, digitaalinen, osoitteellinen paloilmoitinjärjestelmä, joka tarjoaa kustannustehokkaan ratkaisun pienille, keskikokoisille ja suurille rakennuksille ja kohteille. Joustava suunnittelu - Jopa 32 ohjauspaneelia, toistopaneelia ja valaistua alueellista kytkentäkaaviota, jotka voidaan yhdistää samaan verkkoon mahdollistaen järjestelmän yksinkertaisen suunnittelun ja laajentamisen taloudellisen johdotuksen ja käytön saavuttamiseksi. Ilmaisimet - Osoitteellinen RAKENNUS 3 RAKENNUS 4 Enintään 32 paneelia verkossa Suojattu verkko - Viankestävä, kaksikanavainen RS485, joka on kytketty silmukkaan, varmistaa, ettei yksi vika voi lamauttaa järjestelmää. Helppo asentaa - Kattava valikoima silmukkavirralla toimivia palosireeneitä, vilkkuja, ohjauslaitteita, paloilmoitinpainikkeita ja ilmaisimia voidaan liittää lähimpään ohjauspaneeliin yhdellä 2- parisella johdolla jokaista korkean kapasiteetin omaavaa silmukkaa kohden (maks. 4), joka mahdollistaa jopa 191 laitetta per silmukka, enimmillään 512 laitetta per keskus. RAKENNUS 5A Vähemmän vääriä hälytyksiä - Protec Algo-Tec 6000 interaktiiviset paloilmaisimet käyttävät kehittyneitä erottelevia algoritmejä, jotka takaavat korkeimman mahdollisen luotettavuuden ja estävät väärien hälytysten syntymisen. RAKENNUS 2 2-ytiminen RS485 suojattu verkko Kehittyneempi suorituskyky - Protec Algo-Tec ilmaisimet oppivat ympäristöstään käyttäen interaktiivista päätöksentekoprosessia ja muodostaen algoritmejä vakauden saavuttamiseksi, kynnyksen kompensoimiseksi sekä paremman suorituskyvyn saavuttamiseksi. Suojatut ilmaisinsilmukat - Useat Protec Algo-Tec laitteet käyttävät sisäänrakennettuja oikosulkuerottimia. Nämä voidaan sijoitella halutulla tavalla. RAKENNUS 1 RAKENNUS 5B Helppo KOODAUS - FAST -osoitusmenetelmä (Firmware Addressed Secure Technology) tekee tarpeettomaksi vaivalloisen ja aikaa vievän osoitekorttien ja Dilkytkinten käyttöönoton. 24 V DC paneelista tai P.S.U:sta Laitteet näyttävät osoitenumeron - RVAV Remote Visual Address Verification, eli etäohjattu visuaalinen osoitteen varmennus. Joikaisen laitteen oikea sijainti voidaan varmistaa helposti käyttämällä laitteen sisäistä LED-ilmaisinta, joka osoittaa laitteen osoitenumeroa. Joustava ohjelmointi paikan päällä - Kaikkien järjestelmän toimintojen muokkaaminen onnistuu täydellisesti paikan päällä. Pienemmät ylläpitokustannukset - Varhainen tunnistus ja puhdistusta vaativien ilmaisimien ilmoittaminen vähentää vääriä hälytyksiä ja mahdollistaa likaantuneiden ilmaisimien puhdistamisen tai vaihdon. Värillinen grafiikkajärjestelmä Vaihtoehtoinen RS232-liitin Liitintä käytetään tyypillisesti värillisen grafiikkajärjestelmän, hakulaitejärjestelmän tai BMS-käyttöliittymän liitäntöihin. Liitintä voidaan käyttää tietokoneliitäntään varmuuskopiointia ja ohjelmointia varten. Suunniteltu EN54/2, mukaisesti. E T T U R V A J Ä R J E S T E L M Ä T

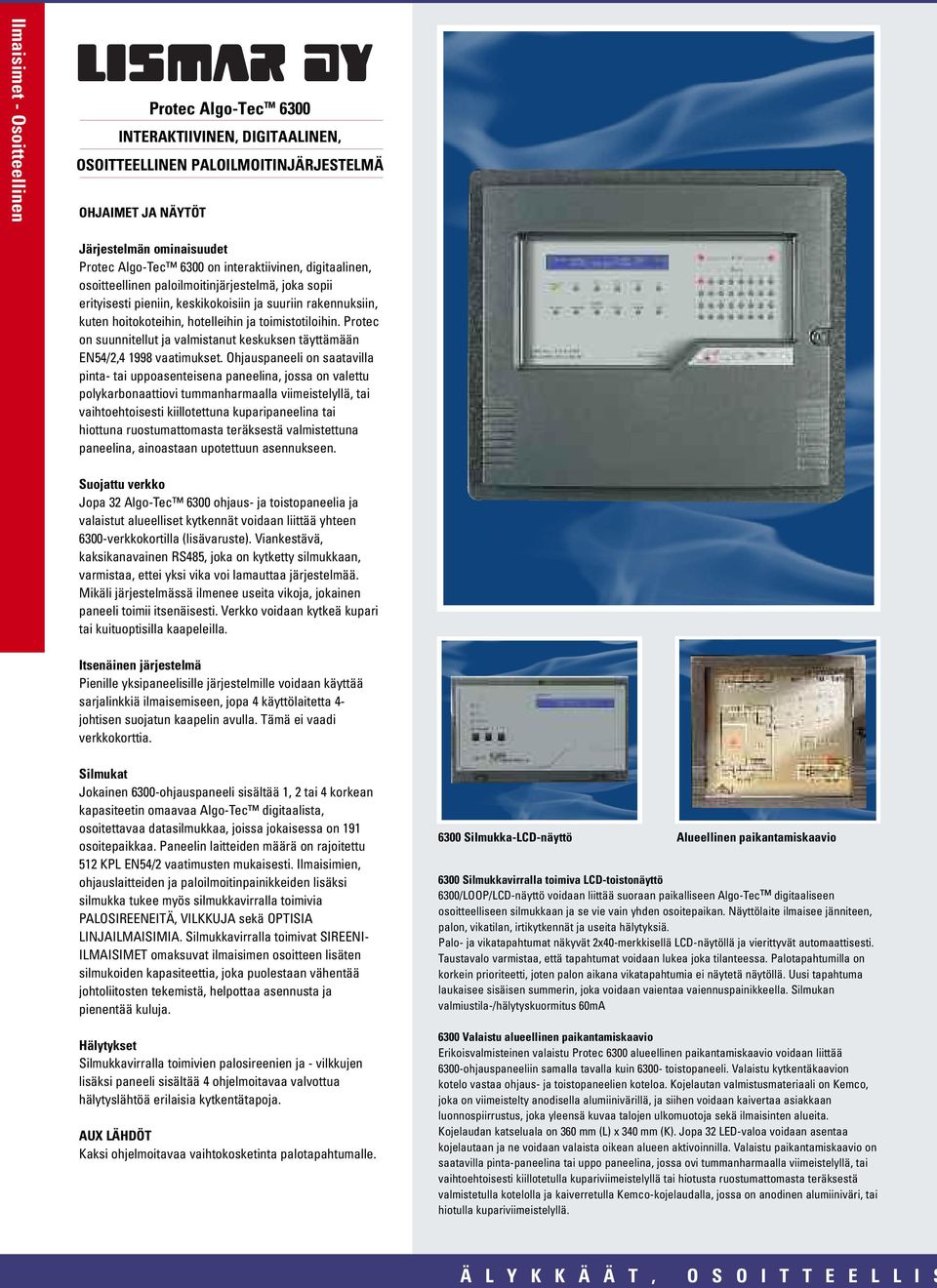

5 Ilmaisimet - Osoitteellinen Protec Algo-Tec TM 6300 INTERAKTIIVINEN, DIGITAALINEN, OSOITTEELLINEN PALOILMOITINJÄRJESTELMÄ OHJAIMET JA NÄYTÖT Järjestelmän ominaisuudet Protec Algo-Tec 6300 on interaktiivinen, digitaalinen, osoitteellinen paloilmoitinjärjestelmä, joka sopii erityisesti pieniin, keskikokoisiin ja suuriin rakennuksiin, kuten hoitokoteihin, hotelleihin ja toimistotiloihin. Protec on suunnitellut ja valmistanut keskuksen täyttämään EN54/2, vaatimukset. Ohjauspaneeli on saatavilla pinta- tai uppoasenteisena paneelina, jossa on valettu polykarbonaattiovi tummanharmaalla viimeistelyllä, tai vaihtoehtoisesti kiillotettuna kuparipaneelina tai hiottuna ruostumattomasta teräksestä valmistettuna paneelina, ainoastaan upotettuun asennukseen. Suojattu verkko Jopa 32 Algo-Tec 6300 ohjaus- ja toistopaneelia ja valaistut alueelliset kytkennät voidaan liittää yhteen 6300-verkkokortilla (lisävaruste). Viankestävä, kaksikanavainen RS485, joka on kytketty silmukkaan, varmistaa, ettei yksi vika voi lamauttaa järjestelmää. Mikäli järjestelmässä ilmenee useita vikoja, jokainen paneeli toimii itsenäisesti. Verkko voidaan kytkeä kupari tai kuituoptisilla kaapeleilla. Itsenäinen järjestelmä Pienille yksipaneelisille järjestelmille voidaan käyttää sarjalinkkiä ilmaisemiseen, jopa 4 käyttölaitetta 4- johtisen suojatun kaapelin avulla. Tämä ei vaadi verkkokorttia. Silmukat Jokainen 6300-ohjauspaneeli sisältää 1, 2 tai 4 korkean kapasiteetin omaavaa Algo-Tec digitaalista, osoitettavaa datasilmukkaa, joissa jokaisessa on 191 osoitepaikkaa. Paneelin laitteiden määrä on rajoitettu 512 KPL EN54/2 vaatimusten mukaisesti. Ilmaisimien, ohjauslaitteiden ja paloilmoitinpainikkeiden lisäksi silmukka tukee myös silmukkavirralla toimivia PALOSIREENEITÄ, VILKKUJA sekä OPTISIA LINJAILMAISIMIA. Silmukkavirralla toimivat SIREENI- ILMAISIMET omaksuvat ilmaisimen osoitteen lisäten silmukoiden kapasiteettia, joka puolestaan vähentää johtoliitosten tekemistä, helpottaa asennusta ja pienentää kuluja. Hälytykset Silmukkavirralla toimivien palosireenien ja - vilkkujen lisäksi paneeli sisältää 4 ohjelmoitavaa valvottua hälytyslähtöä erilaisia kytkentätapoja. AUX LÄHDÖT Kaksi ohjelmoitavaa vaihtokosketinta palotapahtumalle Silmukka-LCD-näyttö Alueellinen paikantamiskaavio 6300 Silmukkavirralla toimiva LCD-toistonäyttö 6300/LOOP/LCD-näyttö voidaan liittää suoraan paikalliseen Algo-Tec digitaaliseen osoitteelliseen silmukkaan ja se vie vain yhden osoitepaikan. Näyttölaite ilmaisee jänniteen, palon, vikatilan, irtikytkennät ja useita hälytyksiä. Palo- ja vikatapahtumat näkyvät 2x40-merkkisellä LCD-näytöllä ja vierittyvät automaattisesti. Taustavalo varmistaa, että tapahtumat voidaan lukea joka tilanteessa. Palotapahtumilla on korkein prioriteetti, joten palon aikana vikatapahtumia ei näytetä näytöllä. Uusi tapahtuma laukaisee sisäisen summerin, joka voidaan vaientaa vaiennuspainikkeella. Silmukan valmiustila-/hälytyskuormitus 60mA 6300 Valaistu alueellinen paikantamiskaavio Erikoisvalmisteinen valaistu Protec 6300 alueellinen paikantamiskaavio voidaan liittää 6300-ohjauspaneeliin samalla tavalla kuin toistopaneeli. Valaistu kytkentäkaavion kotelo vastaa ohjaus- ja toistopaneelien koteloa. Kojelautan valmistusmateriaali on Kemco, joka on viimeistelty anodisella alumiinivärillä, ja siihen voidaan kaivertaa asiakkaan luonnospiirrustus, joka yleensä kuvaa talojen ulkomuotoja sekä ilmaisinten alueita. Kojelaudan katseluala on 360 mm (L) x 340 mm (K). Jopa 32 LED-valoa voidaan asentaa kojelautaan ja ne voidaan valaista oikean alueen aktivoinnilla. Valaistu paikantamiskaavio on saatavilla pinta-paneelina tai uppo paneelina, jossa ovi tummanharmaalla viimeistelyllä, tai vaihtoehtoisesti kiillotetulla kupariviimeistelyllä tai hiotusta ruostumattomasta teräksestä valmistetulla kotelolla ja kaiverretulla Kemco-kojelaudalla, jossa on anodinen alumiiniväri, tai hiotulla kupariviimeistelyllä. Ä L Y K K Ä Ä T, O S O I T T E E L L I S

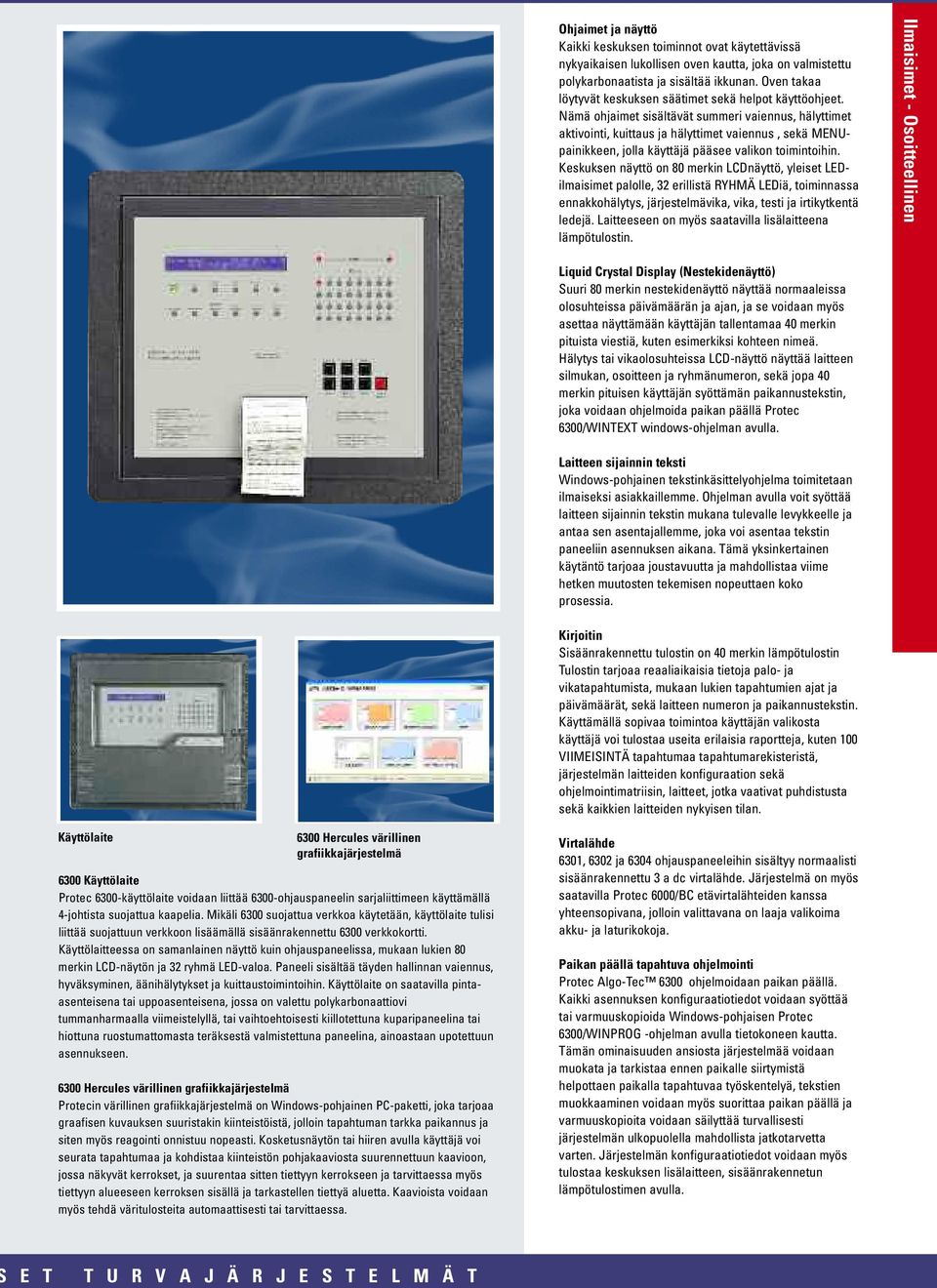

6 Ohjaimet ja näyttö Kaikki keskuksen toiminnot ovat käytettävissä nykyaikaisen lukollisen oven kautta, joka on valmistettu polykarbonaatista ja sisältää ikkunan. Oven takaa löytyvät keskuksen säätimet sekä helpot käyttöohjeet. Nämä ohjaimet sisältävät summeri vaiennus, hälyttimet aktivointi, kuittaus ja hälyttimet vaiennus, sekä MENUpainikkeen, jolla käyttäjä pääsee valikon toimintoihin. Keskuksen näyttö on 80 merkin LCDnäyttö, yleiset LEDilmaisimet palolle, 32 erillistä RYHMÄ LEDiä, toiminnassa ennakkohälytys, järjestelmävika, vika, testi ja irtikytkentä ledejä. Laitteeseen on myös saatavilla lisälaitteena lämpötulostin. Ilmaisimet - Osoitteellinen Liquid Crystal Display (Nestekidenäyttö) Suuri 80 merkin nestekidenäyttö näyttää normaaleissa olosuhteissa päivämäärän ja ajan, ja se voidaan myös asettaa näyttämään käyttäjän tallentamaa 40 merkin pituista viestiä, kuten esimerkiksi kohteen nimeä. Hälytys tai vikaolosuhteissa LCD-näyttö näyttää laitteen silmukan, osoitteen ja ryhmänumeron, sekä jopa 40 merkin pituisen käyttäjän syöttämän paikannustekstin, joka voidaan ohjelmoida paikan päällä Protec 6300/WINTEXT windows-ohjelman avulla. Laitteen sijainnin teksti Windows-pohjainen tekstinkäsittelyohjelma toimitetaan ilmaiseksi asiakkaillemme. Ohjelman avulla voit syöttää laitteen sijainnin tekstin mukana tulevalle levykkeelle ja antaa sen asentajallemme, joka voi asentaa tekstin paneeliin asennuksen aikana. Tämä yksinkertainen käytäntö tarjoaa joustavuutta ja mahdollistaa viime hetken muutosten tekemisen nopeuttaen koko prosessia. Kirjoitin Sisäänrakennettu tulostin on 40 merkin lämpötulostin Tulostin tarjoaa reaaliaikaisia tietoja palo- ja vikatapahtumista, mukaan lukien tapahtumien ajat ja päivämäärät, sekä laitteen numeron ja paikannustekstin. Käyttämällä sopivaa toimintoa käyttäjän valikosta käyttäjä voi tulostaa useita erilaisia raportteja, kuten 100 VIIMEISINTÄ tapahtumaa tapahtumarekisteristä, järjestelmän laitteiden konfiguraation sekä ohjelmointimatriisin, laitteet, jotka vaativat puhdistusta sekä kaikkien laitteiden nykyisen tilan. Käyttölaite 6300 Hercules värillinen grafiikkajärjestelmä 6300 Käyttölaite Protec 6300-käyttölaite voidaan liittää 6300-ohjauspaneelin sarjaliittimeen käyttämällä 4-johtista suojattua kaapelia. Mikäli 6300 suojattua verkkoa käytetään, käyttölaite tulisi liittää suojattuun verkkoon lisäämällä sisäänrakennettu 6300 verkkokortti. Käyttölaitteessa on samanlainen näyttö kuin ohjauspaneelissa, mukaan lukien 80 merkin LCD-näytön ja 32 ryhmä LED-valoa. Paneeli sisältää täyden hallinnan vaiennus, hyväksyminen, äänihälytykset ja kuittaustoimintoihin. Käyttölaite on saatavilla pintaasenteisena tai uppoasenteisena, jossa on valettu polykarbonaattiovi tummanharmaalla viimeistelyllä, tai vaihtoehtoisesti kiillotettuna kuparipaneelina tai hiottuna ruostumattomasta teräksestä valmistettuna paneelina, ainoastaan upotettuun asennukseen Hercules värillinen grafiikkajärjestelmä Protecin värillinen grafiikkajärjestelmä on Windows-pohjainen PC-paketti, joka tarjoaa graafisen kuvauksen suuristakin kiinteistöistä, jolloin tapahtuman tarkka paikannus ja siten myös reagointi onnistuu nopeasti. Kosketusnäytön tai hiiren avulla käyttäjä voi seurata tapahtumaa ja kohdistaa kiinteistön pohjakaaviosta suurennettuun kaavioon, jossa näkyvät kerrokset, ja suurentaa sitten tiettyyn kerrokseen ja tarvittaessa myös tiettyyn alueeseen kerroksen sisällä ja tarkastellen tiettyä aluetta. Kaavioista voidaan myös tehdä väritulosteita automaattisesti tai tarvittaessa. Virtalähde 6301, 6302 ja 6304 ohjauspaneeleihin sisältyy normaalisti sisäänrakennettu 3 a dc virtalähde. Järjestelmä on myös saatavilla Protec 6000/BC etävirtalähteiden kanssa yhteensopivana, jolloin valittavana on laaja valikoima akku- ja laturikokoja. Paikan päällä tapahtuva ohjelmointi Protec Algo-Tec 6300 ohjelmoidaan paikan päällä. Kaikki asennuksen konfiguraatiotiedot voidaan syöttää tai varmuuskopioida Windows-pohjaisen Protec 6300/WINPROG -ohjelman avulla tietokoneen kautta. Tämän ominaisuuden ansiosta järjestelmää voidaan muokata ja tarkistaa ennen paikalle siirtymistä helpottaen paikalla tapahtuvaa työskentelyä, tekstien muokkaaminen voidaan myös suorittaa paikan päällä ja varmuuskopioita voidaan säilyttää turvallisesti järjestelmän ulkopuolella mahdollista jatkotarvetta varten. Järjestelmän konfiguraatiotiedot voidaan myös tulostaa keskuksen lisälaitteen, sisäänrakennetun lämpötulostimen avulla. E T T U R V A J Ä R J E S T E L M Ä T

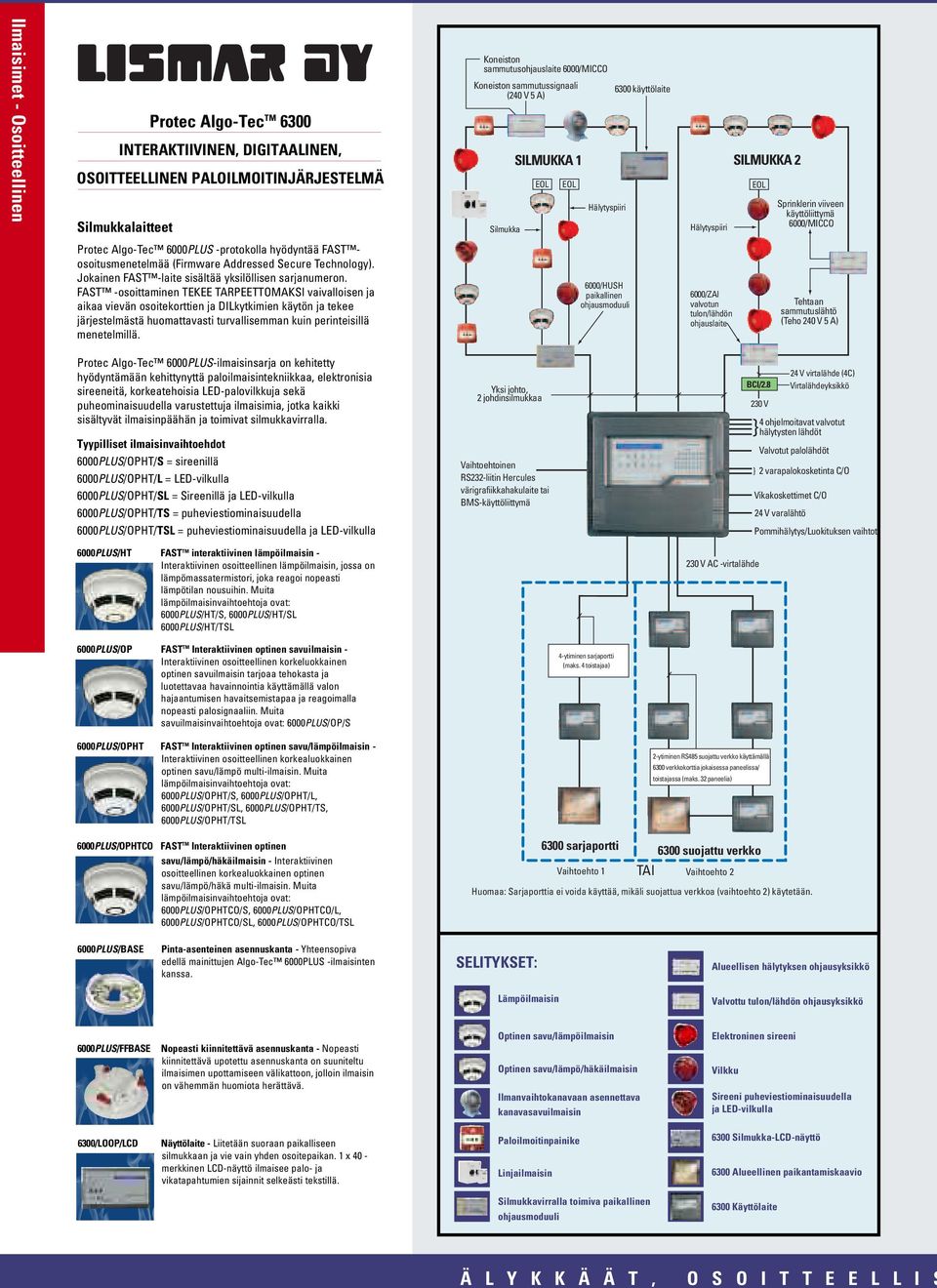

7 Ilmaisimet - Osoitteellinen Protec Algo-Tec TM 6300 INTERAKTIIVINEN, DIGITAALINEN, OSOITTEELLINEN PALOILMOITINJÄRJESTELMÄ Silmukkalaitteet Protec Algo-Tec 6000PLUS -protokolla hyödyntää FAST osoitusmenetelmää (Firmware Addressed Secure Technology). Jokainen FAST -laite sisältää yksilöllisen sarjanumeron. FAST -osoittaminen TEKEE TARPEETTOMAKSI vaivalloisen ja aikaa vievän osoitekorttien ja DILkytkimien käytön ja tekee järjestelmästä huomattavasti turvallisemman kuin perinteisillä menetelmillä. Koneiston sammutusohjauslaite 6000/MICCO Koneiston sammutussignaali (240 V 5 A) Silmukka SILMUKKA 1 SILMUKKA 2 EOL EOL Hälytyspiiri 6000/HUSH paikallinen ohjausmoduuli 6300 käyttölaite Hälytyspiiri 6000/ZAI valvotun tulon/lähdön ohjauslaite EOL Sprinklerin viiveen käyttöliittymä 6000/MICCO Tehtaan sammutuslähtö (Teho 240 V 5 A) Protec Algo-Tec 6000PLUS-ilmaisinsarja on kehitetty hyödyntämään kehittynyttä paloilmaisintekniikkaa, elektronisia sireeneitä, korkeatehoisia LED-palovilkkuja sekä puheominaisuudella varustettuja ilmaisimia, jotka kaikki sisältyvät ilmaisinpäähän ja toimivat silmukkavirralla. Tyypilliset ilmaisinvaihtoehdot 6000PLUS/OPHT/S = sireenillä 6000PLUS/OPHT/L = LED-vilkulla 6000PLUS/OPHT/SL = Sireenillä ja LED-vilkulla 6000PLUS/OPHT/TS = puheviestiominaisuudella 6000PLUS/OPHT/TSL = puheviestiominaisuudella ja LED-vilkulla 6000PLUS/HT FAST TM interaktiivinen lämpöilmaisin - Interaktiivinen osoitteellinen lämpöilmaisin, jossa on lämpömassatermistori, joka reagoi nopeasti lämpötilan nousuihin. Muita lämpöilmaisinvaihtoehtoja ovat: 6000PLUS/HT/S, 6000PLUS/HT/SL 6000PLUS/HT/TSL Yksi johto, 2 johdinsilmukkaa Vaihtoehtoinen RS232-liitin Hercules värigrafiikkahakulaite tai BMS-käyttöliittymä BCI/2.8 -virtalähde 230 V 4 ohjelmoitavat valvotut } hälytysten lähdöt Valvotut palolähdöt } 2 varapalokosketinta C/O Vikakoskettimet C/O 24 V varalähtö 24 V virtalähde (4C) Virtalähdeyksikkö Pommihälytys/Luokituksen vaihtot 6000PLUS/OP FAST TM Interaktiivinen optinen savuilmaisin - Interaktiivinen osoitteellinen korkeluokkainen optinen savuilmaisin tarjoaa tehokasta ja luotettavaa havainnointia käyttämällä valon hajaantumisen havaitsemistapaa ja reagoimalla nopeasti palosignaaliin. Muita savuilmaisinvaihtoehtoja ovat: 6000PLUS/OP/S 4-ytiminen sarjaportti (maks. 4 toistajaa) 6000PLUS/OPHT FAST TM Interaktiivinen optinen savu/lämpöilmaisin - Interaktiivinen osoitteellinen korkealuokkainen optinen savu/lämpö multi-ilmaisin. Muita lämpöilmaisinvaihtoehtoja ovat: 6000PLUS/OPHT/S, 6000PLUS/OPHT/L, 6000PLUS/OPHT/SL, 6000PLUS/OPHT/TS, 6000PLUS/OPHT/TSL 6000PLUS/OPHTCO FAST TM Interaktiivinen optinen savu/lämpö/häkäilmaisin - Interaktiivinen osoitteellinen korkealuokkainen optinen savu/lämpö/häkä multi-ilmaisin. Muita lämpöilmaisinvaihtoehtoja ovat: 6000PLUS/OPHTCO/S, 6000PLUS/OPHTCO/L, 6000PLUS/OPHTCO/SL, 6000PLUS/OPHTCO/TSL 2-ytiminen RS485 suojattu verkko käyttämällä 6300 verkkokorttia jokaisessa paneelissa/ toistajassa (maks. 32 paneelia) 6300 sarjaportti 6300 suojattu verkko Vaihtoehto 1 TAI Vaihtoehto 2 Huomaa: Sarjaporttia ei voida käyttää, mikäli suojattua verkkoa (vaihtoehto 2) käytetään. 6000PLUS/BASE Pinta-asenteinen asennuskanta - Yhteensopiva edellä mainittujen Algo-Tec 6000PLUS -ilmaisinten kanssa. SELITYKSET: Alueellisen hälytyksen ohjausyksikkö Lämpöilmaisin Valvottu tulon/lähdön ohjausyksikkö 6000PLUS/FFBASE Nopeasti kiinnitettävä asennuskanta - Nopeasti kiinnitettävä upotettu asennuskanta on suuniteltu ilmaisimen upottamiseen välikattoon, jolloin ilmaisin on vähemmän huomiota herättävä. Optinen savu/lämpöilmaisin Optinen savu/lämpö/häkäilmaisin Ilmanvaihtokanavaan asennettava kanavasavuilmaisin Elektroninen sireeni Vilkku Sireeni puheviestiominaisuudella ja LED-vilkulla 6300/LOOP/LCD Näyttölaite - Liitetään suoraan paikalliseen silmukkaan ja vie vain yhden osoitepaikan. 1 x 40 - merkkinen LCD-näyttö ilmaisee palo- ja vikatapahtumien sijainnit selkeästi tekstillä. Paloilmoitinpainike Linjailmaisin 6300 Silmukka-LCD-näyttö 6300 Alueellinen paikantamiskaavio Silmukkavirralla toimiva paikallinen ohjausmoduuli 6300 Käyttölaite Ä L Y K K Ä Ä T, O S O I T T E E L L I S

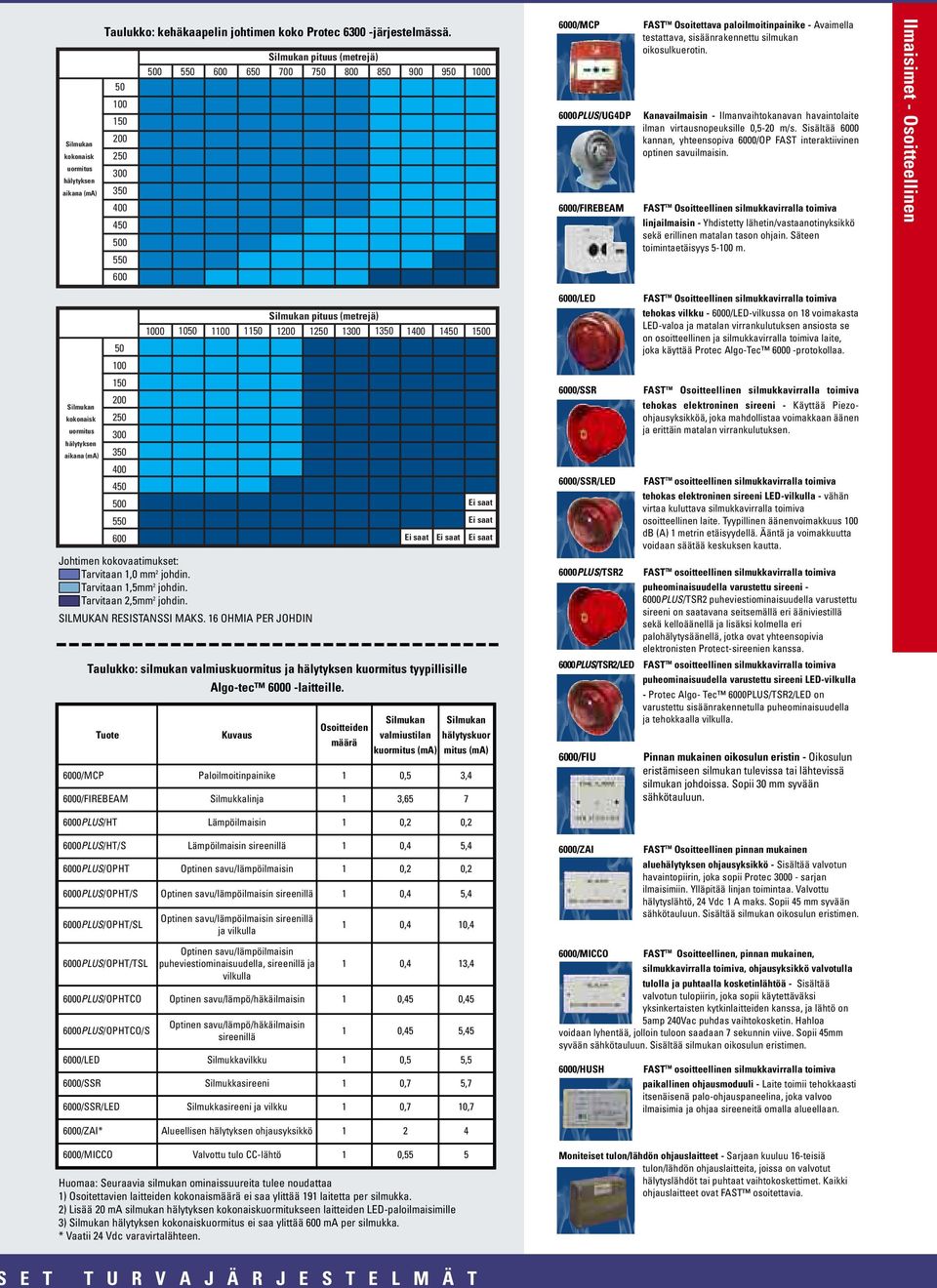

8 Silmukan kokonaisk uormitus hälytyksen aikana (ma) Taulukko: kehäkaapelin johtimen koko Protec järjestelmässä. Silmukan pituus (metrejä) /MCP 6000PLUS/UG4DP 6000/FIREBEAM FAST TM Osoitettava paloilmoitinpainike - Avaimella testattava, sisäänrakennettu silmukan oikosulkuerotin. Kanavailmaisin - Ilmanvaihtokanavan havaintolaite ilman virtausnopeuksille 0,5-20 m/s. Sisältää 6000 kannan, yhteensopiva 6000/OP FAST interaktiivinen optinen savuilmaisin. FAST TM Osoitteellinen silmukkavirralla toimiva linjailmaisin - Yhdistetty lähetin/vastaanotinyksikkö sekä erillinen matalan tason ohjain. Säteen toimintaetäisyys m. Ilmaisimet - Osoitteellinen Silmukan kokonaisk uormitus hälytyksen aikana (ma) Silmukan pituus (metrejä) Johtimen kokovaatimukset: Tarvitaan 1,0 mm 2 johdin. Tarvitaan 1,5mm 2 johdin. Tarvitaan 2,5mm 2 johdin. SILMUKAN RESISTANSSI MAKS. 16 OHMIA PER JOHDIN Taulukko: silmukan valmiuskuormitus ja hälytyksen kuormitus tyypillisille Algo-tec laitteille. Tuote Kuvaus Osoitteiden määrä Ei saat Ei saat Ei saat Ei saat Ei saat Silmukan valmiustilan kuormitus (ma) Silmukan hälytyskuor mitus (ma) 6000/MCP Paloilmoitinpainike 1 0,5 3,4 6000/FIREBEAM Silmukkalinja 1 3, /LED FAST TM Osoitteellinen silmukkavirralla toimiva tehokas vilkku /LED-vilkussa on 18 voimakasta LED-valoa ja matalan virrankulutuksen ansiosta se on osoitteellinen ja silmukkavirralla toimiva laite, joka käyttää Protec Algo-Tec protokollaa. 6000/SSR FAST TM Osoitteellinen silmukkavirralla toimiva tehokas elektroninen sireeni - Käyttää Piezoohjausyksikköä, joka mahdollistaa voimakkaan äänen ja erittäin matalan virrankulutuksen. 6000/SSR/LED 6000PLUS/TSR2 6000PLUS/TSR2/LED 6000/FIU FAST TM osoitteellinen silmukkavirralla toimiva tehokas elektroninen sireeni LED-vilkulla - vähän virtaa kuluttava silmukkavirralla toimiva osoitteellinen laite. Tyypillinen äänenvoimakkuus 100 db (A) 1 metrin etäisyydellä. Ääntä ja voimakkuutta voidaan säätää keskuksen kautta. FAST TM osoitteellinen silmukkavirralla toimiva puheominaisuudella varustettu sireeni PLUS/TSR2 puheviestiominaisuudella varustettu sireeni on saatavana seitsemällä eri ääniviestillä sekä kelloäänellä ja lisäksi kolmella eri palohälytysäänellä, jotka ovat yhteensopivia elektronisten Protect-sireenien kanssa. FAST TM osoitteellinen silmukkavirralla toimiva puheominaisuudella varustettu sireeni LED-vilkulla - Protec Algo- Tec 6000PLUS/TSR2/LED on varustettu sisäänrakennetulla puheominaisuudella ja tehokkaalla vilkulla. Pinnan mukainen oikosulun eristin - Oikosulun eristämiseen silmukan tulevissa tai lähtevissä silmukan johdoissa. Sopii 30 mm syvään sähkötauluun. 6000PLUS/HT Lämpöilmaisin 1 0,2 0,2 6000PLUS/HT/S Lämpöilmaisin sireenillä 1 0,4 5,4 6000PLUS/OPHT Optinen savu/lämpöilmaisin 1 0,2 0,2 6000PLUS/OPHT/S Optinen savu/lämpöilmaisin sireenillä 1 0,4 5,4 6000PLUS/OPHT/SL 6000PLUS/OPHT/TSL Optinen savu/lämpöilmaisin sireenillä ja vilkulla Optinen savu/lämpöilmaisin puheviestiominaisuudella, sireenillä ja vilkulla 1 0,4 10,4 1 0,4 13,4 6000PLUS/OPHTCO Optinen savu/lämpö/häkäilmaisin 1 0,45 0, PLUS/OPHTCO/S Optinen savu/lämpö/häkäilmaisin sireenillä 1 0,45 5, /LED Silmukkavilkku 1 0,5 5,5 6000/SSR Silmukkasireeni 1 0,7 5,7 6000/SSR/LED Silmukkasireeni ja vilkku 1 0,7 10,7 6000/ZAI FAST TM Osoitteellinen pinnan mukainen aluehälytyksen ohjausyksikkö - Sisältää valvotun havaintopiirin, joka sopii Protec sarjan ilmaisimiin. Ylläpitää linjan toimintaa. Valvottu hälytyslähtö, 24 Vdc 1 A maks. Sopii 45 mm syvään sähkötauluun. Sisältää silmukan oikosulun eristimen. 6000/MICCO FAST TM Osoitteellinen, pinnan mukainen, silmukkavirralla toimiva, ohjausyksikkö valvotulla tulolla ja puhtaalla kosketinlähtöä - Sisältää valvotun tulopiirin, joka sopii käytettäväksi yksinkertaisten kytkinlaitteiden kanssa, ja lähtö on 5amp 240Vac puhdas vaihtokosketin. Hahloa voidaan lyhentää, jolloin tuloon saadaan 7 sekunnin viive. Sopii 45mm syvään sähkötauluun. Sisältää silmukan oikosulun eristimen. 6000/HUSH FAST TM osoitteellinen silmukkavirralla toimiva paikallinen ohjausmoduuli - Laite toimii tehokkaasti itsenäisenä palo-ohjauspaneelina, joka valvoo ilmaisimia ja ohjaa sireeneitä omalla alueellaan. 6000/ZAI* Alueellisen hälytyksen ohjausyksikkö /MICCO Valvottu tulo CC-lähtö 1 0,55 5 Huomaa: Seuraavia silmukan ominaissuureita tulee noudattaa 1) Osoitettavien laitteiden kokonaismäärä ei saa ylittää 191 laitetta per silmukka. 2) Lisää 20 ma silmukan hälytyksen kokonaiskuormitukseen laitteiden LED-paloilmaisimille 3) Silmukan hälytyksen kokonaiskuormitus ei saa ylittää 600 ma per silmukka. * Vaatii 24 Vdc varavirtalähteen. Moniteiset tulon/lähdön ohjauslaitteet - Sarjaan kuuluu 16-teisiä tulon/lähdön ohjauslaitteita, joissa on valvotut hälytyslähdöt tai puhtaat vaihtokoskettimet. Kaikki ohjauslaitteet ovat FAST osoitettavia. E T T U R V A J Ä R J E S T E L M Ä T
