1 HINNASTO TUOTEKUVASTO Korvaa hinnaston. Akustiikkakatot Seinälevyt Asennustarvikkeet Integroidut valaisimet

2 Reunamallit SISÄLLYS sivu A, suorareunainen alaslaskettu lista-asennus, avattavissa B, viistetty reuna liima-asennus puskuun, ei avattavissa Dg, alaslaskettu varjoura-asennus, helposti avattavissa E, pykäläreuna alaslaskettu lista-asennus, helposti avattavissa Ebx, pykäläreuna alaslaskettu Fine-Line-lista-asennus, helposti avattavissa SQ, suorareunainen liima-asennus avosaumoin, ei avattavissa C, viistetty reuna alaslaskettu piilolista-asennus, ei avattavissa Ds, viistetty reuna alaslaskettu symmetrinen piilolista-asennus, helposti avattavissa F, viistetty reuna mekaaninen asennus ruuvein puskuun, ei avattavissa Dp, alaslaskettu varjoura-asennus, helposti avattavissa Ecophon ja ympäristö 3 Focus 4-5 Focus täydentävät järjestelmät 6 Käytävälevyt 7 Master 8-9 Advantage (Classic) Gedina 12 Sombra 13 Super G 14 Combison 15 Hygiene Industry Modus (TAL) 18 RTP 19 Riippupaneelit 20 Master Solo S 21 Wall Panel Access, Focus Curved, Light Coffer 24 Asennustarvikkeet Rahdit, hinnoittelu 31 Toimitusehdot 32 Toimituspalvelut 33 Käyttökohdesuositukset 34 Absorptioluokat 35 Ecophon myynti 36 2

3 Ecophon ja ympäristö Luonnonvarojen säästäminen on tänä päivänä yksi tärkeimmistä ympäristökysymyksistä. Me Ecophonilla olemme sitoutuneet suojelemaan ympäristöä, pyrkimällä jatkuvasti kehittämään tuotteitamme ja tuotantoprosessiamme ympäristömyönteisemmäksi. Toimintaamme ohjaa pitkäjänteinen ympäristönäkökohtien huomioiminen. Haluamme tarjota asiakkaillemme tuotteita, jotka on kehitetty huomioon ottaen niiden vaikutukset ympäristöömme niin luonnossa kuin sisätiloissakin. Tästä osoituksena meillä on tuotteidemme markkinoinnissa oikeus käyttää eri organisaatioiden myöntämiä ympäristö- ja sisäilmamerkkejä. Suurimmalle osalle Ecophon-tuotteita on myönnetty Pohjoismainen Joutsen -ympäristömerkki ja siten ne täyttävät Pohjoismaisen ympäristömerkkilautakunnan asettamat kriteerit, jotka käsittävät tuotteen koko elinkaaren. Nämä kriteerit sisältävät päästöt ilmaan, haitalliset emissiot, jätteiden hallinnan ja energian sekä muiden resurssien käytön. Lähes kaikki Ecophon -tuotteet täyttävät Sisäilmastoluokitus 2008 mukaisen Rakennusmateriaalien päästöluokituksen M1 vaatimukset, joka on kyseisen luokituksen paras luokka. Luokituksessa arvioidaan materiaalin aiheuttamia haitallisten aineiden emissioita sekä tuotteen hajua. Akutex-, Super G- ja Texona- pintaisilla Ecophon -tuotteilla, jotka ovat kapseloituja, on oikeus käyttää Yhteistyössä Allergia- ja Astmaliiton kanssa -merkkiä. Allergia- ja Astmaliitto on kansanterveysjärjestö, jonka perustehtävänä on allergioista ja astmasta kärsivien elämänlaadun parantaminen Ecophon käyttää soveltuvia EU-standardeja, joilla voidaan mitata ja verrata erilaisia ääntävaimentavia materiaaleja. CE-merkki määrittelee kriteerit äänenvaimennukselle, paloturvallisuudelle ja tietyille emissioille. Järjestelmämme täyttävät tiukimmatkin vaatimukset Lasivilla, jota käytetään Ecophon-tuotteissa täyttää EU-direktiivin 97/69/EC vaatimukset. Lukuisat testit ja tutkimukset osoittavat, ettei Ecophon -tuotteista vapaudu kuituja niiden käytön aikana. Tämän vuoksi Ecophon -tuotteita voidaan käyttää puhdastiloissa, joissa käytettäville materiaaleille asetetaan erittäin tiukat vaatimukset partikkeliemissioiden suhteen. Tällaisia tiloja ovat esim. leikkaussalit ja mikroelektroniikan tuotantotilat. Akutex -merkki takaa, että tuotteen maalatulla pinnalla on erinomaiset ominaisuudet. Tuotekehityksemme keskittyy visuaalisiin seikkoihin, akustisiin ominaisuuksiin, työympäristöön, arkkitehtuurin trendeihin ja ympäristöstä huolehtimiseen. Siksi Akutex on aina askeleen edellä.

4 Ecophon Focus PINTA- JA REUNAMAALATUT LEVYT Muut vakiovärit, ks. lisähinta White Frost NCS S 0500-N 85 % Vanilla Dream NCS S 1505-Y 67 % Volcanic Dust NCS S 2002-Y 59 % Silver Shadow NCS S 4502-Y 33 % Soft Slate NCS S 7000-N 12 % Pure Olive NCS S 2010-Y 49 % Pale Garden NCS S1005-G10Y 75 % Misty Rose NCS S 1010-Y60R 63 % Silent Sand NCS S 2005-Y30R 49 % Ecophon Focus -tuoteperhe tarjoaa hyvät mahdollisuudet erilaisten sisäkattojen luomiseen sekä täyttää ensiluokkaisen akustiikan korkeimmatkin vaatimukset. Kattava valikoima reunamalleja ja muotoja antaa vapauden luoda korkealaatuisia tiloja, mitä tulee äänimaailmaan, valaistukseen, mukavuuteen ja ilmapiiriin. Reunamallit Focus-tuotteissa on yhdeksän reunamallivaihtoehtoa, jotka näkyvät oheisesta taulukosta. Levyjen reunat on maalattu levyn näkyvän pinnan värisiksi. Reunamallin A-levyissä on reunakäsittely, joka ei täysin peitä lasivillalevyn keltaista väriä. Reunakäsittelyn väri on valkoinen kaikissa vakiovärisissä levyissä. Suorareunaisten levyjen liima-asennukseen suositellaan Focus SQ -tuotetta, jonka reunat on peittomaalattu valkoisiksi. Levykoot Levyjen paksuus on 20 mm. Oheisessa taulukossa mainittujen levykokojen lisäksi on saatavana seuraavat koot: mm x 1200 mm reunamalleille A, Ds, Dg, E24 ja E15. - käytävälevyt (leveys 600 mm ja pituudet 1600, 1800, 2000 ja 2400 mm) reunamalleille A, Ds, Dg ja E24. Suorareunaisten (reunamallit A ja SQ) levyjen todelliset mitat ovat 8 mm moduulimittoja pienemmät. Akutex FT-pinta Kaikissa Focus-tuotteissa on nyt Akutex FT -pinta. Maalattu Akutex FT -pinta ei ole arka naarmuuntumiselle eikä kiillottumiselle. Sen valon takaisinheijastavuus on ylivoimainen muihin pintoihin verrattuna. Tämä yhdessä alhaisen kiiltoarvon kanssa takaa miellyttävän diffuusin, tasaisen 4

5 KAPSELOITU TUOTE Moduuli- Hinta Abs. Levyä/ m 2 / Asennus- Järjestelmä mitat, mm Tuotenro /m 2 (alv 0 %) luokka pkt pkt kuva Focus A FT 20 x 600 x ,20 A 28 10,08 T24-lista tai liima-asennus 20 x 1200 x ,20 A 14 10,08 Focus B FT 20 x 600 x ,40 C 20 7,20 liima-asennus 20 x 1200 x ,40 C 10 7,20 Focus C FT 20 x 600 x ,40 A 20 7,20 piilolista-asennus 20 x 1200 x ,40 A 10 7,20 M01, M46, M16 M03 M04, M109 Focus Ds FT 20 x 600 x ,70 A 20 7,20 M205, M206, piilolista-asennus 20 x 1200 x ,70 A 10 7,20 M207, M208 Focus Dg FT 20 x 600 x ,70 A 20 7,20 M202, M203, varjoura 20 x 1200 x ,70 A 10 7,20 M204 Focus E24 FT 20 x 600 x ,40 A 20 7,20 upotettu T24-lista 20 x 1200 x ,40 A 10 7,20 Focus E15 FT 20 x 600 x ,40 A 20 7,20 upotettu T15-lista 20 x 1200 x ,40 A 10 7,20 M12, M47, M49 M12, M47, M49 Focus Ebx FT 20 x 600 x ,90 A 20 7,20 M14 Fine-Line-lista Focus XL -käytävälevyt ks. sivu 7 Focus F FT mekaaninen kiinnitys taustapintaan 20 x 600 x x 1200 x ,90 30,90 C C ,20 7,20 Focus SQ FT * 20 x 600 x ,20 C 20 7,20 M15 liima-asennus avosaumoin 20 x 1200 x ,20 C 12 8,64 Muut vakiovärit lisähinta 11,60 * Vain valkoisena Katso täydentävät järjestelmät seuraavalta sivulta! Focus Ds asennus Focus Ds reunamalli Focus Dg asennus Focus Dg reunaleikkuri valon jakautumisen kaikkiin suuntiin ja antaa pinnalle mattamaisen ulkonäön. Akutex FT -pinta ei myöskään heijasta värejä muista pinnoista. Värit Erikoisvärejä voidaan toimittaa NCS-värikartan niissä sävyissä, joiden ensimmäisen numerosarjan S luku on 3030 tai sitä pienempi. Erikoisväristen tuotteiden hinnat tarjouksen mukaan. Asennus Asennusohjeet/kuvat eri reunamalleille löydät Ecophon-käsikirjasta ja Internetistä. Tuotteet eivät ole varastotuotteita, toimitusaika 2-4 viikkoa. Muiden kuin valkoisten vakioväristen levyjen toimitusaika 4-5 vkoa.

6 Ecophon Focus täydentävät järjestelmät REUNA-ALUERATKAISUT JA INTEGROIDUT VALAISIMET (VAIN VALKOISENA) REUNA-ALUERATKAISUT Moduuli- Hinta Kpl/ m 2 / Asennus- Tuote mitat, mm Tuotenro (alv 0 %) Yksikkö pkt pkt kuva Focus frieze FT 20 x 2400 x ,80 m 2 6 8,64 M110 Focus frieze Ds/Dg FT 20 x 2400 x ,80 m 2 6 8,64 Connect Edge-kulma 1060 FT ,90 kpl 4 Connect Edge-profiili 1061 FT Pituus 2400 mm ,80 m 6 Connect Edge-kit Ds ja Dg 1062 * ,60 pakkaus M210, M211 Wing Ds, suora levy, L=1200 mm ,90 kpl 3 Wing Ds, suora levy, L=600 mm ,40 kpl 6 M209 Wing Ds, ulkokulma, L= mm ,00 pakkaus Wing Ds, ulkokulma, L= mm ,80 pakkaus M209 Wing Ds, sisäkulma, L= mm ,00 pakkaus Wing Down Distance ,60 kpl 1 *) Sisältää asennustarvikkeet 4,8 x 2,4 m Edge -reunukseen Ds/Dg -alakattokentän ympärille. Profiili ei sisälly pakettiin. INTEGROIDUT VALAISIMET Moduuli- Hinta Kpl/ Asennus- Tuote mitat, mm (alv 0 %) pkt kuva Ecophon Dot 20 x 600 x ,00 1 M134, M135 Ecophon Square x 600 x ,00 1 M200, M201 Ecophon Line 20 x 1200 x ,00 1 M218, M219, M220 Integroituja valaisimia on saatavana reunamelleille Ds, Dg ja E24. Focus frieze: alakaton ja seinän liittymä ilman kulmalistaa. Focus Wing: alakattokentän siivenmuotoinen reunaelementti. Yhteensopiva Ds- ja E-levyjen kanssa. Edge--reunus on kalteva, profiilin asento valitaan käytettävän Focus-levyn mukaan. Valmiit kulmakappaleet helpottavat asennusta. Ecophon Dot, Focus Ds ja Dg sekä Focus E -sisäkattoihin integroitava valaisin. Ecophon Square 43, Focus Ds ja Dg sekä Focus E -sisäkattoihin integroitava valaisin. Ecophon Line, uusi 1200 x 600 mm Focus Ds ja Dg sekä Focus E -sisäkattoihin integroitava valaisin. Tuotteet eivät ole varastotuotteita, toimitusaika 2-4 viikkoa. 6

7 Ecophon käytävälevyt ERIKOISPITKÄT LEVYT KÄYTÄVIIN JA SUURIIN TILOIHIN Ecophon XL -levyt ovat pitkiä levyjä, joita esim. käytävien sisäkattoon tarvitaan vain yksi per käytävän leveyssuunta. Levyjä voidaan haluttaessa käyttää myös huonetilojen sisäkatoissa. Käytävälevyjä valmistetaan oheisen taulukon mukaan. Perustiedot löydät tästä esitteestä kyseisen tuotteen kohdalta. XL-levyjen leveys on 600 mm ja pituudet 1600, 1800, 2000 ja 2400 mm. Asennusohjeet löytyvät Ecophon-käsikirjasta ja Internetistä vastaavan Focus tuotteen kohdalta. Focus A -levyissä reunakäsittely on valkoinen levyn väristä riippumatta. Levyjä/pkt -informaatio on perusväriselle tuotteelle. Moduuliseinälista Käytävälevyjen asennustarvikkeet sivulla 28. Moduuli- Hinta/m 2 Vakiovärilisä/m 2 Abs. Levyä/ m 2 / Asennus- Järjestelmä mitat, mm Tuotenro alv 0% alv 0% luokka pkt pkt kuva Focus A FT 20 x 1600 x ,30 11,60 A 12 11,52 20 x 1800 x ,30 11,60 A 12 12,96 20 x 2000 x ,30 11,60 A 12 14,40 20 x 2400 x ,30 11,60 A 12 17,28 Focus Ds FT 20 x 1600 x ,10 11,60 A 6 5,76 20 x 1800 x ,10 11,60 A 6 6,48 20 x 2000 x ,10 11,60 A 6 7,20 20 x 2400 x ,10 11,60 A 6 8,64 Focus Dg FT 20 x 1600 x ,10 11,60 A 6 5,76 M46, M16 M208, M206, M x 1800 x ,10 11,60 A 6 6,48 M202, M x 2000 x ,10 11,60 A 6 7,20 20 x 2400 x ,10 11,60 A 6 8,64 Focus E24 FT 20 x 1600 x ,70 11,60 A 6 5,76 Super G Dp Valkoinen lasikudospinta Super G Dp Valkoinen lasikudospinta Super G Dp Valkoinen lasikudospinta Super G Dp Valkoinen lasikudospinta 20 x 1800 x ,70 11,60 A 6 6,48 20 x 2000 x ,70 11,60 A 6 7,20 20 x 2400 x ,70 11,60 A 6 8,64 M47, M49 20 x 1600 x ,20 A 6 5,76 M x 1800 x ,20 A 6 6,48 M x 2000 x ,20 A 6 7,20 M x 2400 x ,20 A 6 8,64 M240 Tuotteet eivät ole varastotuotteita, toimitusaika 2-4 viikkoa. 7

8 Ecophon Master PINTA- JA REUNAMAALATUT LEVYT TASOKKAASEEN ÄÄNENVAIMENNUKSEEN Master SQ: liima-asennukseen avosaumoin. Master B: liima-asennus puskusaumoin. Master Ds: avattava piilolista-asennus. Master F: ruuvikiinnitys pontista suoraan taustapintaan. Master-tuoteperhe on kehitetty hyvän ääniympäristön luomiseksi esim. kouluihin, päiväkoteihin ja kokoustiloihin. Levyjen 40 mm paksuus varmistaa tilaan hyvän vaimennuksen myös silloin, kun käytetään liimaasennusta. Reunamallit Master-tuotteissa on kuusi reunamallivaihtoehtoa, jotka näkyvät oheisesta taulukosta. Levyjen reunat on maalattu levyn näkyvän pinnan värisiksi muissa kuin suorareunaisissa (A ja SQ) levyissä. Reunamallin A-levyissä on reunakäsittely, joka ei täysin peitä lasivillalevyn keltaista väriä. Reunakäsittelyn väri on valkoinen kaikissa vakiovärisissä levyissä. Suorareunaisten levyjen liima-asennukseen suositellaan Master SQ -tuotetta, jonka reunat on peittomaalattu valkoisiksi. Levykoot Levyjen paksuus on 40 mm, moduulimitat näet oheisesta taulukosta. Suorareunaisten (reunamallit A ja SQ) levyjen todelliset mitat ovat 8 mm pienemmät kuin moduulimitat. Pinnoite, väri ja toimitusaika Kaikissa Master-tuotteissa on nyt uusi Akutex FT -pinta. Maalattu Akutex FT -pinta ei ole arka naarmuuntumiselle eikä kiillottumiselle. Sen valon takaisinheijastavuus on ylivoimainen muihin pintoihin verrattuna. Tämä yhdessä alhaisen kiiltoarvon kanssa takaa miellyttävän diffuusin, tasaisen valon jakautumisen kaikkiin suuntiin ja antaa pinnalle mattamaisen ulkonäön. Akutex FT pinta ei myöskään heijasta värejä muista pinnoista. Valkoisen lisäksi löytyy kahdeksan vakioväriä. Master F ja Master SQ 8

9 VAIN VALKOISENA KAPSELOITU TUOTE Moduuli- Hinta Abs. Kpl/ m 2 / Asennus- Järjestelmä mitat, mm Tuotenro /m 2 (alv 0 %) luokka pkt pkt kuva Master SQ FT/alpha 40 x 600 x ,70 A 10 3,60 Master SQ FT/alpha 40 x 900 x ,70 A 6 3,24 M106 Master SQ FT/alpha 40 x 1200 x ,70 A 6 4,32 Master F FT/alpha 40 x 600 x ,30 A 10 3,60 Master F FT/alpha 40 x 1200 x ,30 A 6 4,32 M52 Master F FT/gamma 40 x 600 x ,30 D 10 3,60 Master A FT/alpha 40 x 600 x ,80 A 20 7,20 Master A FT/alpha 40 x 1200 x ,80 A 10 7,20 M56 Master A FT/beta (valk.) 40 x 1200 x ,70 C 10 7,20 Master A FT/gamma (valk.) 40 x 1200 x ,70 D 10 7,20 Master B FT/alpha 40 x 600 x ,20 A 10 3,60 M113 Master C FT/alpha 40 x 600 x ,20 A 10 3,60 Master C FT/gamma (valk.) 40 x 600 x ,30 D 10 3,60 Master Ds FT/alpha 40 x 600 x ,10 A 10 3,60 Master Ds FT/gamma (valk.) 40 x 600 x ,70 D 10 3,60 Master E FT/alpha 40 x 600 x ,00 A 10 3,60 Master E FT/alpha 40 x 1200 x ,00 A 4 5,76 Master E FT/beta (valk.) 40 x 600 x ,60 C 10 3,60 Master E FT/gamma (valk.) 40 x 600 x ,60 D 10 3,60 M57, M111 M99, M100 M58 Muut vakiovärit lisähinta (vain alpha) 11,60 Minimitoimituserä 50 m 2 Tuotteet eivät ole varastotuotteita, toimitusaika 2-4 viikkoa. Muiden kuin valkoisten vakioväristen levyjen toimitusaika 4-5 vkoa. Minimitoimituserä 50 m 2. Muut vakiovärit, ks. lisähinta White Frost NCS S 0500-N 85 % Vanilla Dream NCS S 1505-Y 67 % Volcanic Dust NCS S 2002-Y 59 % Silver Shadow NCS S 4502-Y 33 % Soft Slate NCS S 7000-N 12 % Pure Olive NCS S 2010-Y 49 % Pale Garden NCS S1005-G10Y 75 % Misty Rose NCS S 1010-Y60R 63 % Silent Sand NCS S 2005-Y30R 49 % tuotteita sekä beta- ja gamma-pintaisia levyjä on saatavana vain valkoisena. Master alpha, beta ja gamma Erilaisten huonetilojen akustiikan optimoimiseksi Master-levyjä valmistetaan absorptio-ominaisuuksiltaan kolmea eri tyyppiä: - alpha: absorboi ääniä hyvin laajalla taajuusalueella, - beta: äänenvaimennusta on korkeilla taajuuksilla rajoitettu, - gamma: absorboi jonkin verran matalia taajuuksia, mutta heijastaa korkeita ääniä. Huom! Beta- ja gamma-tuotteet vain valkoisina. Master alpha, beta ja gamma -levyjen värit poikkeavat hieman toisitaan. Tämä johtuu eri paksuisista maalikerroksista näissä levyissä. Asennus Asennusohjeet/kuvat eri reunamalleille löydät Ecophon-käsikirjasta ja Internetistä 9

10 Ecophon Advantage (Classic) LASIHUOPAPINTAISET REUNAKÄSITELLYT LEVYT Advantage A -levy. Leikkaus, Advantage A -järjestelmä. Advantage E -järjestelmä. Ecophon Advantage (Classic) -levyt tarjoavat hyvän hinta-laatu-suhteen ja täyttävät toimivalle akustiikkakatolle asetettavat perusvaatimukset. Reunamallit, levykoot ja värit Valkoisten Advantage-levyjen reunamallivaihtoehdot ovat A ja E, levyjen paksuus on 15 mm. Levykoot oheisen taulukon mukaan. Suorareunaisissa (A) levyissä on reunakäsittely, tunnus PE. E-reunaisten levyjen reunat on maalattu. Classic-levyjen värivaihtoehdot ovat valkoinen ja harmaa. Classic-levyissä on valkoinen reunakäsittely, PE (myös VH-tuotteissa reunakäsittely on valkoinen). Advantage (Classic) -tuotteissa todelliset mitat ovat: - 15 mm levyt 594 x 594 mm ja 1194 x 594 mm - 20 mm levyt 595 x 595 mm ja 1195 x 595 mm - 50 mm levyt 590 x 590 mm ja 1190 x 590 mm. Classic-levyjä valmistetaan ainoastaan suorareunaisina (reunamalli A). Levyjen paksuudet ovat 20 ja 50 mm, levykoot oheisen taulukon mukaan. 10

11 KAPSELOITU TUOTE Moduuli- Hinta Abs. Levyä/ m 2 / Asennus- Järjestelmä mitat, mm Tuotenro /m 2 alv 0% luokka pkt pkt kuva Advantage A, PE 15 x 600 x ,00 A 40 14,40 Advantage A, PE 15 x 1200 x ,00 A 20 14,40 Advantage E15 15 x 600 x ,60 A 26 9,36 Advantage E15 15 x 1200 x ,60 A 16 11,52 Advantage E24 15 x 600 x ,60 A 26 9,36 Advantage E24 15 x 1200 x ,60 A 16 11,52 Advantage EVA A, PE (Classic EVA) 20 x 600 x ,70 A 28 10,08 valkoinen 20 x 1200 x ,70 A 14 10,08 50 x 600 x ,50 A 12 4,32 M119 M122 M x 1200 x ,50 A 6 4,32 Advantage VH A, PE (Classic VH) 20 x 1200 x ,70 A 14 10,08 M141 Vaalean harmaa 50 x 1200 x ,50 A 6 4,32 Tuotteet eivät ole varastotuotteita, toimitusaika 2-4 viikkoa. Valkoinen NCS S 0500-N 83 % Harmaa NCS S 1500-N 52 % Asennus 15 mm ja 20 mm paksut tuotteet on tarkoitettu asennettavaksi Connect T- listajärjestelmään. 50 mm paksut levyt voidaan asentaa joko T24- listajärjestelmään tai kiinnittää esim. liimaamalla suoraan taustapintaan. Katso asennusohjeet ja -kuvat Ecophon-käsikirjasta tai Internetistä 11

12 Ecophon Gedina VALKOISET PINTA- JA REUNAMAALATUT LEVYT Ecophon Gedina on turvallinen valinta arkkitehdeille, sisäkattoasentajille ja loppukäyttäjille. Jatkuva tuotekehitys takaa sen, että Ecophon Gedina täyttää vaatimukset tulevaisuudessakin: sisäkattoratkaisun tulee olla joustava, helppo käsitellä ja ympäristömyötäinen. Tämän lisäksi Ecophon Gedina toteuttaa hyvän akustiikan useimpiin huonetiloihin. Ecophon Gedina -levyissä on aina valkoinen maalattu Akutex T -pinta. Suorareunaisten (reunamalli A) levyjen reunat on reunakäsitelty. Reunamallin E levyjen reunat on maalattu. Levykoot Levykoot ovat alla olevan taulukon mukaiset. Levyjen paksuus on 15 mm. Gedina-tuotteissa suorareunaisten levyjen (reunamalli A) todelliset mitat ovat 594 x 594 mm ja 594 x 1194 mm. Asennus Ecophon Gedina -levyt on tarkoitettu asennettavaksi Connect T-listajärjestelmään. Katso asennuskuvat Ecophon-käsikirjasta tai Internetistä Valkoinen 010 NCS S 0502-Y 84 % Gedina: kevyt ja luotettava sisäkattojärjestelmä. Reunaleikkuri E 0221, ks. sivu 30. KAPSELOITU TUOTE Moduuli- Hinta Abs. Levyä/ m 2 / Asennus- Järjestelmä mitat, mm Tuotenro /m 2 (alv 0 %) luokka pkt pkt kuva Gedina A, PE 15 x 600 x ,00 A 40 14,4 M118 Gedina A, PE 15 x 1200 x ,00 A 20 14,4 Gedina E15 15 x 600 x ,20 A 26 9,36 Gedina E15 15 x 1200 x ,20 A 16 11,52 M121 Gedina E24 15 x 600 x ,20 A 26 9,36 Gedina E24 15 x 1200 x ,20 A 16 11,52 12

13 Ecophon Sombra MUSTAPINTAISET LEVYT Ecophon Sombra-tuotteet ovat mustaksi maalatulla lasihuovalla pinnoitettuja levyjä. Niitä käytetään mm. elokuvateattereissa, ravintoloissa ja kotiteattereissa. Reunamallit ja levykoot Sombra-levyjen reunamallivaihtoehdot ovat A (suorareunainen) ja Ds (avattava piilolista-asennus). Levykoot oheisen taulukon mukaan. Ds-reunamallin levyjen reunat on maalattu. A-reunaisten levyjen reunat ovat käsittelemättömät. Suorareunaisten Sombra-levyjen (reunamalli A) todelliset pituus- ja leveysmitat ovat 8 mm moduulimittoja pienemmät. Sombra/gamma ja Sombra X-bass Sombra/gamma-levyt heijastavat korkeita taajuuksia ja absorboivat jonkin verran matalia ääniä. Niitä voidaan käyttää osassa kattopinnasta ääntä heijastamaan. Sombra X-Bass asennetaan alaslasketun kattopinnan taakse parantamaan matalien taajuuksien vaimennusta. Sombra X-Bass -levyjä ei ole tarkoitettu näkyväksi pinnaksi ja niiden väri on harmaa. Asennus Ecophon Sombra -levyt on tarkoitettu asennettavaksi mattamustaan Connect T-listajärjestelmään. Asennuskuvat löytyvät Ecophon-käsikirjasta ja Internetistä Järjestelmään kuuluvien mustien listojen tiedot sivulla 26. Musta 4 % KAPSELOITU TUOTE Moduuli- Hinta/m 2 Abs. Kpl/ m 2 / Asennus- Järjestelmä (ei A-reunaiset) mitat, mm Tuotenro alv 0% luokka pkt pkt kuva Sombra, A 20 x 600 x ,60 A 28 10,08 M74 Sombra, A 20 x 1200 x ,60 A 14 10,08 Sombra, Ds 20 x 600 x ,10 A 20 7,20 M89 Sombra, Ds 20 x 1200 x ,10 A 10 7,20 Sombra A, gamma 20 x 1200 x ,70 E 14 10,08 Sombra Ds, gamma 20 x 1200 x ,60 E 10 7,20 Sombra X-Bass (harmaa pinta) 90 x 603 x , ,82 M74 Tuotteet eivät ole varastotuotteita, toimitusaika 2-4 viikkoa. 13

14 Ecophon Super G ISKUNKESTÄVÄT LEVYT Super G -tuotteissa on luja, kestävä lasikudospinta. Ne soveltuvat erityisen hyvin sisäkattoihin tiloissa, joissa kattopinta altistuu iskuille tai voimakkaalle kulutukselle. Tyypillisiä käyttökohteita ovat liikuntatilat ja porraskäytävät. Super G Plus -järjestelmä on tarkoitettu kohteisiin, joissa sisäkatto joutuu alttiiksi esim. koville palloniskuille. Levykoot ja värit Super G -levyjen moduulimitat ovat 1200 x 600 mm, paksuus on 40 mm tai 20 mm. Levyjen todelliset mitat ovat: - Super G 20 mm ja 40 mm: 8 mm moduulimittoja pienemmät - Super G Plus: 18 mm moduulimittoja pienemmät. Super G Dp -tuotteet ovat käytävälevyjä. Niiden moduulimitat ovat: paksuus 20 mm, leveys 600 mm ja pituudet 1600, 1800, 2000 ja 2400 mm. Asennus Super G -levyt voidaan asentaa Connect T-listajärjestelmään tai kiinnittää suoraan taustapintaan liimaamalla tai hattulistoilla. Jos levyt kiinnitetään suoraan taustapintaan, suosittelemme 40 mm paksujen levyjen käyttöä. Super G Plus -levyt kiinnitetään niitä varten suunnitelluilla Connect-hattulistoilla joko alaslaskettuna ja tai suoraan taustapintaan kiinnitettynä. Katso asennuskuvat M115 ja M116 Ecophon-käsikirjasta tai Internetistä. Super G Dp -järjestelmässä on piilolista-asennus, jossa Dp -reuna lukitsee levyt paikoilleen tukevasti estämättä kuitenkaan niiden avaamista. Valkoinen 085 NCS S 1002-Y 78 % KAPSELOITU TUOTE Moduuli- Hinta/m 2 Abs. Kpl/ m 2 / Asennus- Järjestelmä mitat, mm Tuotenro alv 0% luokka pkt pkt kuva Super G, PE Valkoinen lasikudospinta Super G, PE Valkoinen lasikudospinta Super G Plus Valkoinen lasikudospinta Super G Dp Valkoinen lasikudospinta Super G Dp Valkoinen lasikudospinta Super G Dp Valkoinen lasikudospinta Super G Dp Valkoinen lasikudospinta 20 x 1200 x ,00 A 14 10,08 M55, M x 1200 x ,20 A 10 7,20 M55, M x 1200 x ,40 A 6 4,32 M115, M x 1600 x ,20 A 6 5,76 M x 1800 x ,20 A 6 6,48 M x 2000 x ,20 A 6 7,20 M x 2400 x ,20 A 6 8,64 M Tuotteet eivät ole varastotuotteita, toimitusaika 2-4 viikkoa.

15 Ecophon Combison ÄÄNENVAIMENNUKSEEN JA -ERISTYKSEEN Nykyisin monissa rakennuksissa on siirrettävät väliseinät, mikä asettaa vaatimuksia sisäkaton ääneneristävyydelle. Ecophon Combison -levyillä on erinomaiset ääneneristys- ja -vaimennusominaisuudet. Combison-tuotteet sopivat myös välitilassa olevien ilmastointilaitteiden ääneneristykseen, askelääneneristykseen sekä kerrosten väliseen ilmaääneneristykseen. Combison Uno- ja Duo -tuotteissa on valkoinen maalattu Akutex FT -pinnoite. Combison Uno ja Duo Combison Uno- ja Duo -levyt koostuvat toisiinsa liimatuista lasivilla- ja kipsilevystä. Levyjä käytetään akustoivina ääntä eristävinä sisäkattolevyinä. Uno-levyjen kokonaispaksuus on 35 mm (reunamalli A) tai 30 mm (reunamalli Ds). Duo-levyjen paksuus on 55 mm. Combison XR ja Combison Barrier Combison XR - ja Combison Barrier -tuotteilla voidaan parantaa Combison Duo -levyillä tehtyjen sisäkattojen ääneneristävyyttä. Katso asennuskuva M65 Ecophonkäsikirjan sivulta 135. Suorareunaisten Combison-levyjen (reunamalli A) todelliset pituus- ja leveysmitat ovat 8 mm moduulimittoja pienemmät. Asennus Katso asennuskuvat Ecophon-käsikirjasta tai Internetistä White Frost NCS S 0500-N 85 % Combison soveltuu ilmaääneneristykseen kahden tilan välillä. Combison-sisäkatto eristää välitilan laitteiden melua. Akustiikkakatto parantaa rakenteen askelääneneristävyyttä. KAPSELOITU TUOTE Moduuli- Hinta/m 2 Abs. Levyä/ m 2 / Asennus- Järjestelmä mitat, mm Tuotenro alv 0% luokka pkt pkt kuva Combison Uno, A FT 35 x 600 x ,70 C 40 14,4* Combison Uno, A FT 35 x 1200 x ,70 C 20 14,4* M188 Combison Uno, Ds FT 30 x 600 x ,40 C 40 14,4* M189 Combison Duo, A FT 55 x 600 x ,10 A 40 14,4* M85 Combison Duo, E FT A E 55 x 600 x ,70 A 40 14,4* M86 Combison XR 50 x 1500 x , ,8 Combison Barrier 40 x 1200 x ,20 6 4,32 Tuotteet eivät ole varastotuotteita, toimitusaika 2-4 viikkoa. * lavapakkaus 15

16 Ecophon Hygiene PESUNKESTÄVÄT AKUSTIIKKALEVYT Hygiene: pesunkestävät akustiikkakatot. Hygiene Advance: kestää päivittäisen painepesun. Avattava Labotec Ds reunamalli. Klipsit pitävät levyt paikoillaan pesun aikana. Hygiene-tuotteet ovat vettä hylkiviä ja pinnoitteena on puhdistuksen kestävä valkoinen maalattu pinta Meditec-, Performance-, Protec- Labotec- ja Foodtec-tuotteissa. Advance-levyt on kapseloitu valkoiseen erikoiskalvoon. Hygiene Meditec Meditec-tuotteiden käyttökohteita ovat sairaaloiden ja muiden terveydenhuollonrakennusten tutkimus-, hoito- ja potilashuoneet. Levyjen pinnat voidaan puhdistaa imuroimalla ja ne kestävät myös viikoittaisen nihkeäpyyhinnän desinfioivalla puhdistusaineella. Suorareunaisten levyjen (reunamalli A) reunoissa on reunakäsittely. E-reunaiset tuotteet ovat reunamaalattuja. Levyjen paksuus on 15 mm. Hygiene Performance Performance-tuotteissa on erikoiskäsitelty, pesun kestävä Akutex TH -pinta. Reunoissa on reunakäsittely. Tuote soveltuu erinomaisesti mm. laitoskeittiöiden alakattoihin. Levyjen paksuus on 20 mm. Hygiene Protec Protec-tuotteissa on myös erikoiskäsitelty, pesun kestävä Akutex HP -pinta. Levyn reunat ja taustapinta ovat myös maalatut. Protec soveltuu esimerkiksi elintarvike-, lääke- ja elektroniikkateollisuuden tarpeisiin. Hygiene Labotec Labotec Ds on alaslaskettu sisäkattojärjestelmä ympäristöihin, joissa vähäinen partikkeleiden päästö huonetilaan on tärkeää ja joita joskus märkäpuhdistetaan tai desinfioidaan. Ds-järjestelmässä on vain pystysaumoja, mikä vähentää likataskuja. Käyttökohteet: laboratoriot esimerkiksi lääke- ja elektroniikkateollisuudessa. 16

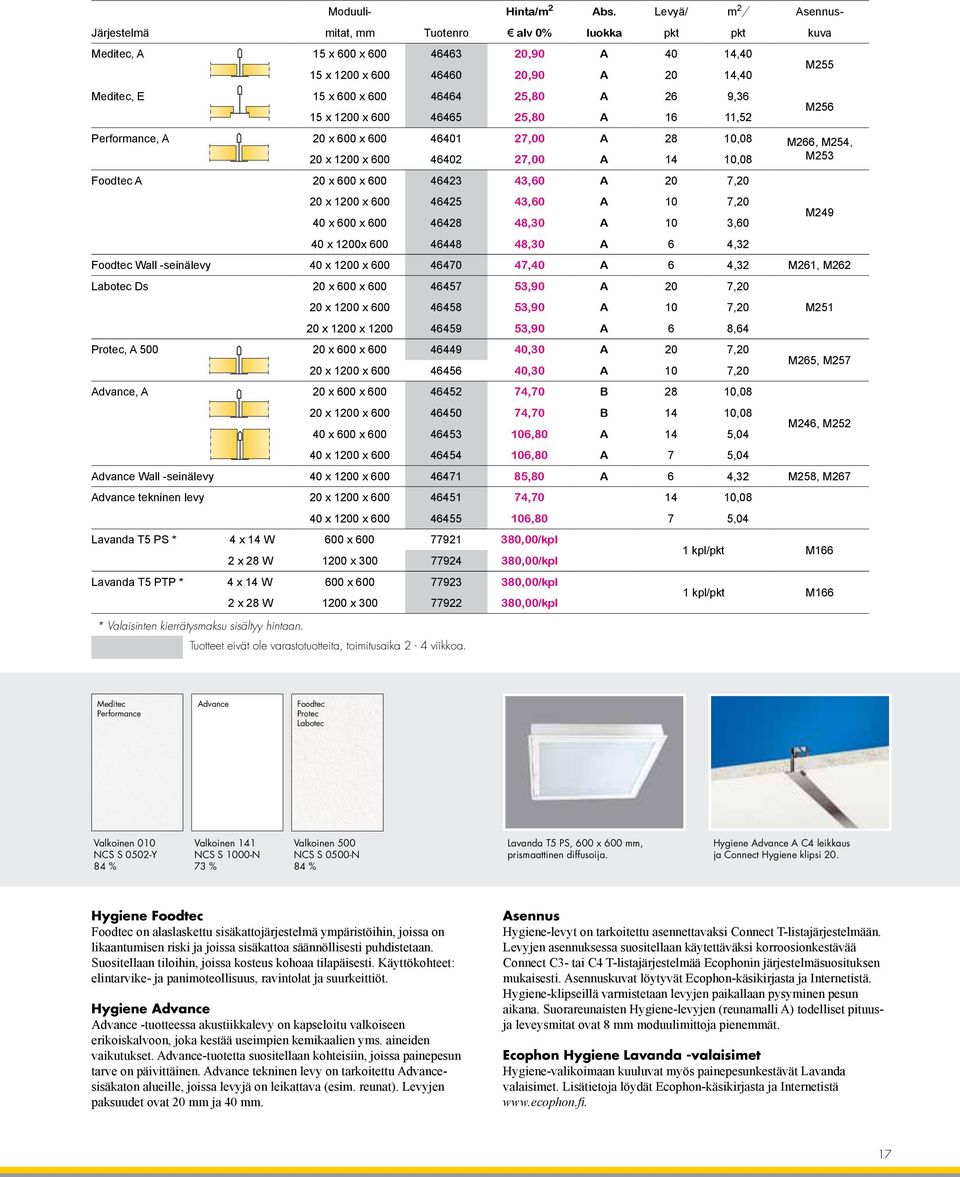

17 Moduuli- Hinta/m 2 Abs. Levyä/ m 2 / Asennus- Järjestelmä mitat, mm Tuotenro alv 0% luokka pkt pkt kuva Meditec, A 15 x 600 x ,90 A 40 14,40 15 x 1200 x ,90 A 20 14,40 Meditec, E 15 x 600 x ,80 A 26 9,36 15 x 1200 x ,80 A 16 11,52 Performance, A 20 x 600 x ,00 A 28 10,08 M266, M254, 20 x 1200 x ,00 A 14 10,08 M253 Foodtec A 20 x 600 x ,60 A 20 7,20 20 x 1200 x ,60 A 10 7,20 40 x 600 x ,30 A 10 3,60 40 x 1200x ,30 A 6 4,32 Foodtec Wall -seinälevy 40 x 1200 x ,40 A 6 4,32 M261, M262 Labotec Ds 20 x 600 x ,90 A 20 7,20 20 x 1200 x ,90 A 10 7,20 20 x 1200 x ,90 A 6 8,64 Protec, A x 600 x ,30 A 20 7,20 20 x 1200 x ,30 A 10 7,20 Advance, A 20 x 600 x ,70 B 28 10,08 20 x 1200 x ,70 B 14 10,08 40 x 600 x ,80 A 14 5,04 40 x 1200 x ,80 A 7 5,04 M255 M256 M249 M251 M265, M257 M246, M252 Advance Wall -seinälevy 40 x 1200 x ,80 A 6 4,32 M258, M267 Advance tekninen levy 20 x 1200 x , ,08 40 x 1200 x ,80 7 5,04 Lavanda T5 PS * 4 x 14 W 600 x ,00/kpl 2 x 28 W 1200 x ,00/kpl Lavanda T5 PTP * 4 x 14 W 600 x ,00/kpl 2 x 28 W 1200 x ,00/kpl * Valaisinten kierrätysmaksu sisältyy hintaan. Tuotteet eivät ole varastotuotteita, toimitusaika 2-4 viikkoa. 1 kpl/pkt M166 1 kpl/pkt M166 Meditec Performance Advance Foodtec Protec Labotec Valkoinen 010 NCS S 0502-Y 84 % Valkoinen 141 NCS S 1000-N 73 % Valkoinen 500 NCS S 0500-N 84 % Lavanda T5 PS, 600 x 600 mm, prismaattinen diffusoija. Hygiene Advance A C4 leikkaus ja Connect Hygiene klipsi 20. Hygiene Foodtec Foodtec on alaslaskettu sisäkattojärjestelmä ympäristöihin, joissa on likaantumisen riski ja joissa sisäkattoa säännöllisesti puhdistetaan. Suositellaan tiloihin, joissa kosteus kohoaa tilapäisesti. Käyttökohteet: elintarvike- ja panimoteollisuus, ravintolat ja suurkeittiöt. Hygiene Advance Advance -tuotteessa akustiikkalevy on kapseloitu valkoiseen erikoiskalvoon, joka kestää useimpien kemikaalien yms. aineiden vaikutukset. Advance-tuotetta suositellaan kohteisiin, joissa painepesun tarve on päivittäinen. Advance tekninen levy on tarkoitettu Advancesisäkaton alueille, joissa levyjä on leikattava (esim. reunat). Levyjen paksuudet ovat 20 mm ja 40 mm. Asennus Hygiene-levyt on tarkoitettu asennettavaksi Connect T-listajärjestelmään. Levyjen asennuksessa suositellaan käytettäväksi korroosionkestävää Connect C3- tai C4 T-listajärjestelmää Ecophonin järjestelmäsuosituksen mukaisesti. Asennuskuvat löytyvät Ecophon-käsikirjasta ja Internetistä. Hygiene-klipseillä varmistetaan levyjen paikallaan pysyminen pesun aikana. Suorareunaisten Hygiene-levyjen (reunamalli A) todelliset pituusja leveysmitat ovat 8 mm moduulimittoja pienemmät. Ecophon Hygiene Lavanda -valaisimet Hygiene-valikoimaan kuuluvat myös painepesunkestävät Lavanda valaisimet. Lisätietoja löydät Ecophon-käsikirjasta ja Internetistä 17

18 Ecophon Industry TEOLLISUUSTILOJEN AKUSTIIKKALEVYT Modus (TAL) - lasihuopapintaiset teollisuusakustiikkalevyt Järjestelmä Moduuli- Hinta/m 2 Abs. Kpl/ m 2 / suorareunainen mitat, mm Tuotenro alv 0% luokka pkt pkt Modus (TAL-N) ei reunakäsittelyä 30 x 1200 x ,80 C/A* 10 7,20 Väritön lashuopa ei reunakäsittelyä 50 x 1200 x ,60 A 6 4,32 Modus (TAL-H) ei reunakäsittelyä 30 x 1200 x ,60 C/A* 10 7,20 Harmaa lasihuopa harmaa reunakäsittely 30 x 1200 x ,60 C/A* 10 7,20 ei reunakäsittelyä 50 x 1200 x ,00 A 6 4,32 harmaa reunakäsittely 50 x 1200 x ,50 A 6 4,32 Modus (TAL-M) ei reunakäsittelyä 30 x 1200 x ,20 C/A* 10 7,20 Musta lasihuopa musta reunakäsittely 30 x 1200 x ,70 C/A* 10 7,20 ei reunakäsittelyä 50 x 1200 x ,20 A 6 4,32 musta reunakäsittely 50 x 1200 x ,70 A 6 4,32 Modus (TAL-VA) ei reunakäsittelyä 30 x 1200 x ,20 C/A* 10 7,20 Valkoinen lasihuopa valk. reunakäsittely 30 x 1200 x ,50 C/A* 10 7,20 ei reunakäsittelyä 50 x 1200 x ,20 A 6 4,32 valk. reunakäsittely 50 x 1200 x ,50 A 6 4,32 * Absorptioluokka C suoraan kiinni taustapinnassa, luokka A alaslaskettuna (asennuksen kokonaiskorkeus 200 mm). Modus (tal-n) 64 % Modus (tal-h) 41 % Modus (TAL-M) 4 % Modus (TAL-VA) 63 % Ecophon Industry -tuotteet on tarkoitettu ensisijaisesti teollisuus- ja hallirakennusten äänenvaimennus- ja sisustuslevyiksi. Pintojen vähäinen epätasaisuus on mahdollista Industry-tuotteissa. Levykoot ja värit Ecophon Modus (TAL) -levyjen moduulikoko on 1200 x 600 mm ja todelliset mitat 1190 x 590 mm. Levyjen paksuudet ovat 30 ja 50 mm. Levyissä on näkyvällä pinnalla lasihuopapinnoite, värit natural, harmaa, musta ja valkoinen. Myös taustapinnan peittää lasihuopa. Vakiotuotteissa reunat ovat käsittelemättömät. Modus (TAL) -levyjä toimitetaan tilauksesta myös reunakäsiteltyinä. TAL-VA-levyissä reunakäsittely on valkoinen, TAL-H-levyissä harmaa ja TAL-M-levyissä musta. Asennus Industry-tuotteet voidaan asentaa tavalliseen T-listajärjestelmään tai kiinnittää suoraan taustapintaan liimaamalla, hattulistoilla tai mekaanisilla kiinnikkeillä. Tuotteet eivät ole varastotuotteita, toimitusaika 2-4 viikkoa. 18

19 Ecophon Industry RTP - reikäpeltipintaiset akustiikkalevyt Ecophon RTP -tuotteissa on pinnoitteena reikäpeltilevy, joka on taivutettu pitkien sivujen yli levyn taustapinnalle. Pellin ja lasivillalevyn välissä on musta lasihuopa. Lasivillalevyn taustapinnalla on väritön huopa ja lasivillalevyn reunoissa on musta reunakäsittely. RTP-tuotteet kestävät voimakasta mekaanista rasitusta, kuten iskuja. Ne soveltuvat hyvin teollisuustilojen ja konehuoneiden sisäkattopinnoiksi ja seinäverhousmateriaaliksi. Levykoot ja värit Ecophon RTP -levyjen moduulikoko on 1200 x 600 mm (todelliset mitat 1190 x 590 mm). Levyjen paksuudet ovat 30 ja 50 mm. Värivaihtoehtoja on kaksi: galvanoitu reikäpelti ja valkoinen muovitettu reikäpelti. Asennus Industry-tuotteet voidaan asentaa tavalliseen T24- listajärjestelmään tai kiinnittää suoraan taustapintaan hattulistoilla. rtp-g 55 % RTP-VA 65 % KAPSELOITU TUOTE Järjestelmä Mitat Pinnointe/väri Paksuus Hinta/m 2 Abs. m2/ Kpl/ suorareunainen mm Tuotenro alv 0% luokka pkt pkt RTP-G, A 1190 x 590 galvanoitu ,70 C/A* 3,6 5 - kartonkipakkaus reikäpelti ,00 A 2,16 3 RTP-G, A 1190 x 590 galvanoitu ,70 C/A* lavapakkaus reikäpelti ,00 A 50,4 70 RTP-VA, A 1190 x 590 muovitettu reikäpelti ,30 C/A* 3,6 5 - kartonkipakkaus valkoinen RR ,70 A 2,16 3 RTP-VA, A 1190 x 590 muovitettu reikäpelti ,30 C/A* lavapakkaus valkoinen RR ,70 A 50,4 70 * Absorptioluokka C suoraan kiinni taustapinnassa, luokka A alaslaskettuna (asennuksen kokonaiskorkeus 200 mm). Tuotteet eivät ole varastotuotteita, toimitusaika 2-4 viikkoa. 19

20 Ecophon Riippupaneelit RIPUSTETTAVAT MELUNVAIMENTIMET Riippupaneelit ovat kattoon ripustettavia melunvaimentimia. Ne on tarkoitettu erityisesti kohteisiin, joissa suuri vaimennuspinta-ala on tarpeen, mutta joissa tavanomaisen alakaton asennus ei onnistu. Ripustus tapahtuu kahdella ripustuskierrejousella kiinnitystankoon. Advance Baffle Master Baffle Foodtec Baffle Valkoinen 141 NCS S 1000-N 73 % White Frost NCS S 0500-N 85 % Paneeli ripustetaan T-listaan Connect Baffle-klipsin ja ripustuskierrejousen avulla. Hinta/kpl Järjestelmä Paneelin koko, mm Tuotenro alv 0% Kpl/pkt Advance Baffle -riippupaneeli 40 x 1200 x ,90 5 Erikoiskalvolla pinnoitettu akustiikkalevy, kestää päivittäisen pesun. Foodtec Baffle -riippupaneeli 50 x 1200 x ,00 4 Peruslevy on vettähylkivä, kaikki pinnat maalatut. Ensisijaisesti elintarviketeollisuuden käyttökohteisiin. Master Baffle -riippupaneeli 40 x 1200 x ,50 10 Riippupaneeli toimistokäyttöön. Levyyn on kierretty pidikkeet, jotka sopivat esim. T24-listaan. Master Baffle -riippupaneeli 40 x 1200 x ,70 10 Riippupaneeli toimistokäyttöön. Levyyn on kierretty pidikkeet, jotka sopivat esim. T24-listaan. Paneelien ripustus ripustuskierrejousilla, sisältyy toimitukseen. Tuotteet eivät ole varastotuotteita, toimitusaika 2-4 viikkoa. 20
