Connect by Ecophon. Connect asennustarvikkeet - Connect Access asennustarvikkeet

Transkriptio

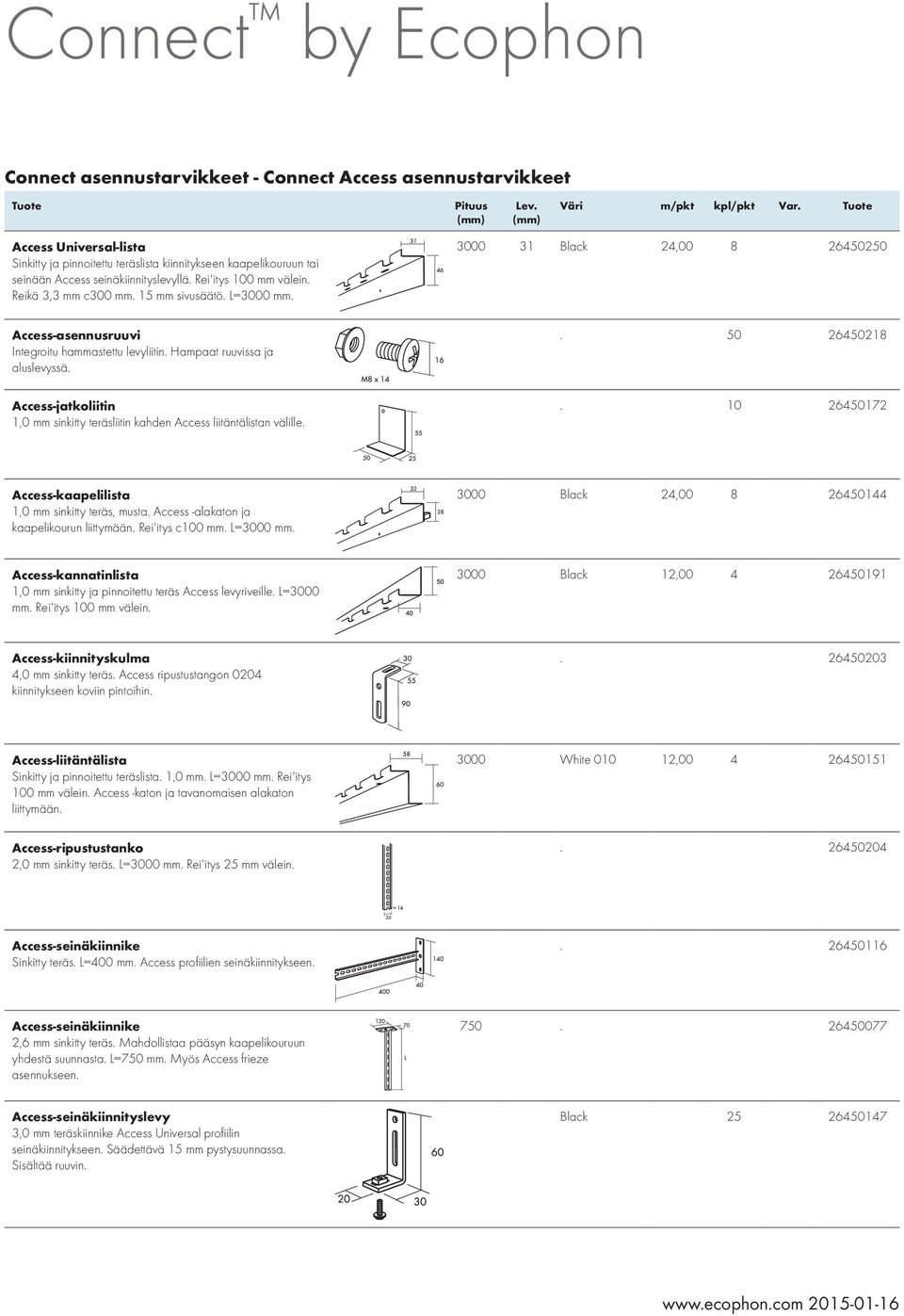

1 Connect by Ecophon Connect asennustarvikkeet - Connect Access asennustarvikkeet Tuote Access Universal-lista Sinkitty ja pinnoitettu teräslista kiinnitykseen kaapelikouruun tai seinään Access seinäkiinnityslevyllä. Rei'itys 100 mm välein. Reikä 3,3 mm c mm sivusäätö. L= Black 24, Access-asennusruuvi Integroitu hammastettu levyliitin. ampaat ruuvissa ja aluslevyssä. Access-jatkoliitin 1,0 mm sinkitty teräsliitin kahden Access liitäntälistan välille Access-kaapelilista 1,0 mm sinkitty teräs, musta. Access -alakaton ja kaapelikourun liittymään. Rei'itys c100 L= Black 24, Access-kannatinlista 1,0 mm sinkitty ja pinnoitettu teräs Access levyriveille. L=3000 Rei'itys 100 mm välein Black 12, Access-kiinnityskulma 4,0 mm sinkitty teräs. Access ripustustangon 0204 kiinnitykseen koviin pintoihin Access-liitäntälista Sinkitty ja pinnoitettu teräslista. 1,0 L=3000 Rei'itys 100 mm välein. Access -katon ja tavanomaisen alakaton liittymään White 0 12, Access-ripustustanko 2,0 mm sinkitty teräs. L=3000 Rei'itys 25 mm välein Access-seinäkiinnike Sinkitty teräs. L=400 Access profiilien seinäkiinnitykseen Access-seinäkiinnike 2,6 mm sinkitty teräs. Mahdollistaa pääsyn kaapelikouruun yhdestä suunnasta. L=750 Myös Access frieze asennukseen Access-seinäkiinnityslevy 3,0 mm teräskiinnike Access Universal profiilin seinäkiinnitykseen. Säädettävä 15 mm pystysuunnassa. Sisältää ruuvin. Black

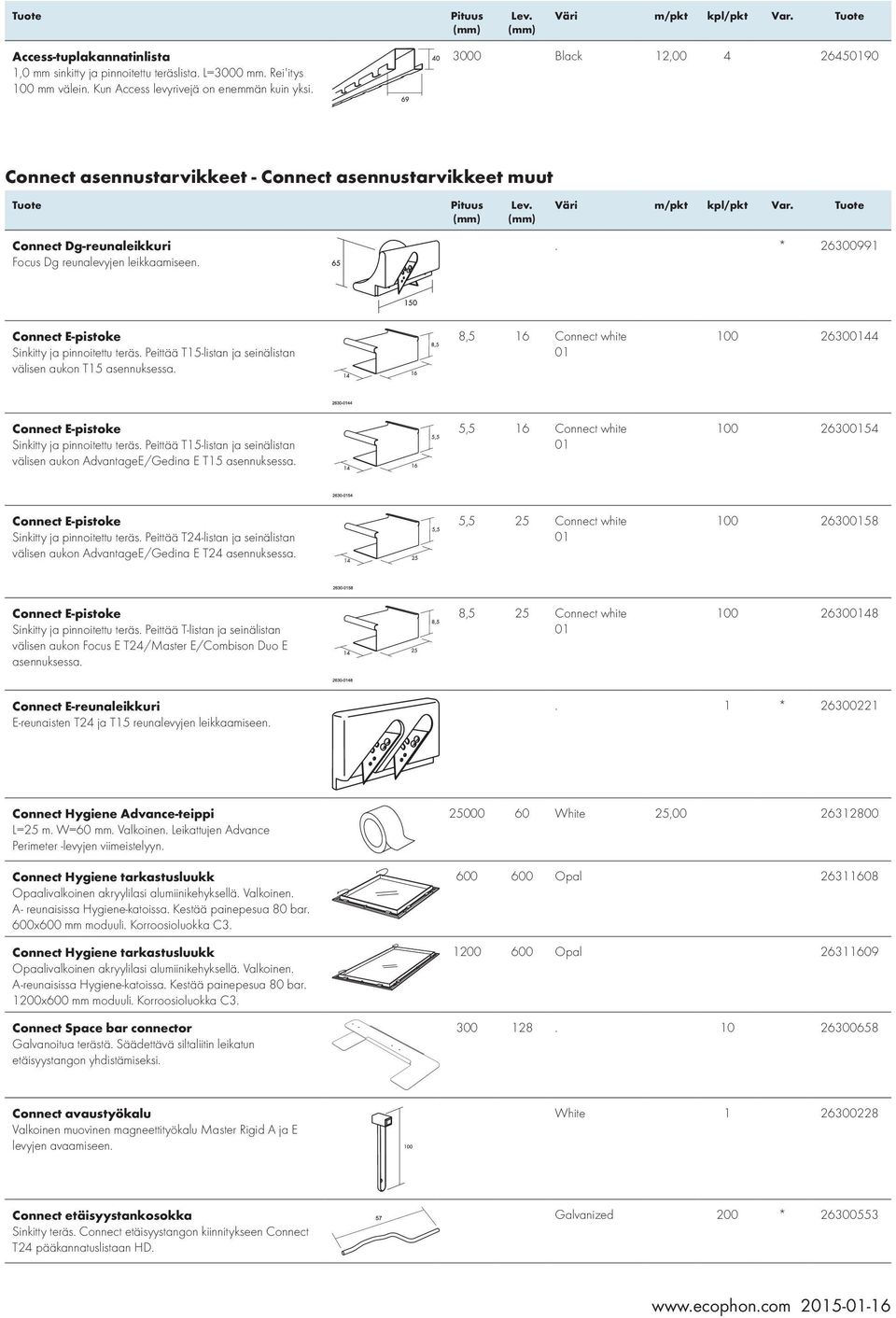

2 Access-tuplakannatinlista 1,0 mm sinkitty ja pinnoitettu teräslista. L=3000 Rei'itys 100 mm välein. Kun Access levyrivejä on enemmän kuin yksi Black 12, Connect asennustarvikkeet - Connect asennustarvikkeet muut Tuote Connect Dg-reunaleikkuri Focus Dg reunalevyjen leikkaamiseen.. * Connect E-pistoke Sinkitty ja pinnoitettu teräs. Peittää T15-listan ja seinälistan välisen aukon T15 asennuksessa. 8, Connect E-pistoke Sinkitty ja pinnoitettu teräs. Peittää T15-listan ja seinälistan välisen aukon AdvantageE/Gedina E T15 asennuksessa. 5, Connect E-pistoke Sinkitty ja pinnoitettu teräs. Peittää T24-listan ja seinälistan välisen aukon AdvantageE/Gedina E T24 asennuksessa. 5, Connect E-pistoke Sinkitty ja pinnoitettu teräs. Peittää T-listan ja seinälistan välisen aukon Focus E T24/Master E/Combison Duo E asennuksessa. 8, Connect E-reunaleikkuri E-reunaisten T24 ja T15 reunalevyjen leikkaamiseen.. 1 * Connect ygiene Advance-teippi L=25 m. W=60 Valkoinen. Leikattujen Advance Perimeter -levyjen viimeistelyyn. Connect ygiene tarkastusluukk Opaalivalkoinen akryylilasi alumiinikehyksellä. Valkoinen. A- reunaisissa ygiene-katoissa. Kestää painepesua 80 bar. 600x600 mm moduuli. Korroosioluokka C3. Connect ygiene tarkastusluukk Opaalivalkoinen akryylilasi alumiinikehyksellä. Valkoinen. A-reunaisissa ygiene-katoissa. Kestää painepesua 80 bar. 1200x600 mm moduuli. Korroosioluokka C3. Connect Space bar connector Galvanoitua terästä. Säädettävä siltaliitin leikatun etäisyystangon yhdistämiseksi White 25, Opal Opal Connect avaustyökalu Valkoinen muovinen magneettityökalu Master Rigid A ja E levyjen avaamiseen. White Connect etäisyystankosokka Sinkitty teräs. Connect etäisyystangon kiinnitykseen Connect T24 pääkannatuslistaan D. Galvanized 200 *

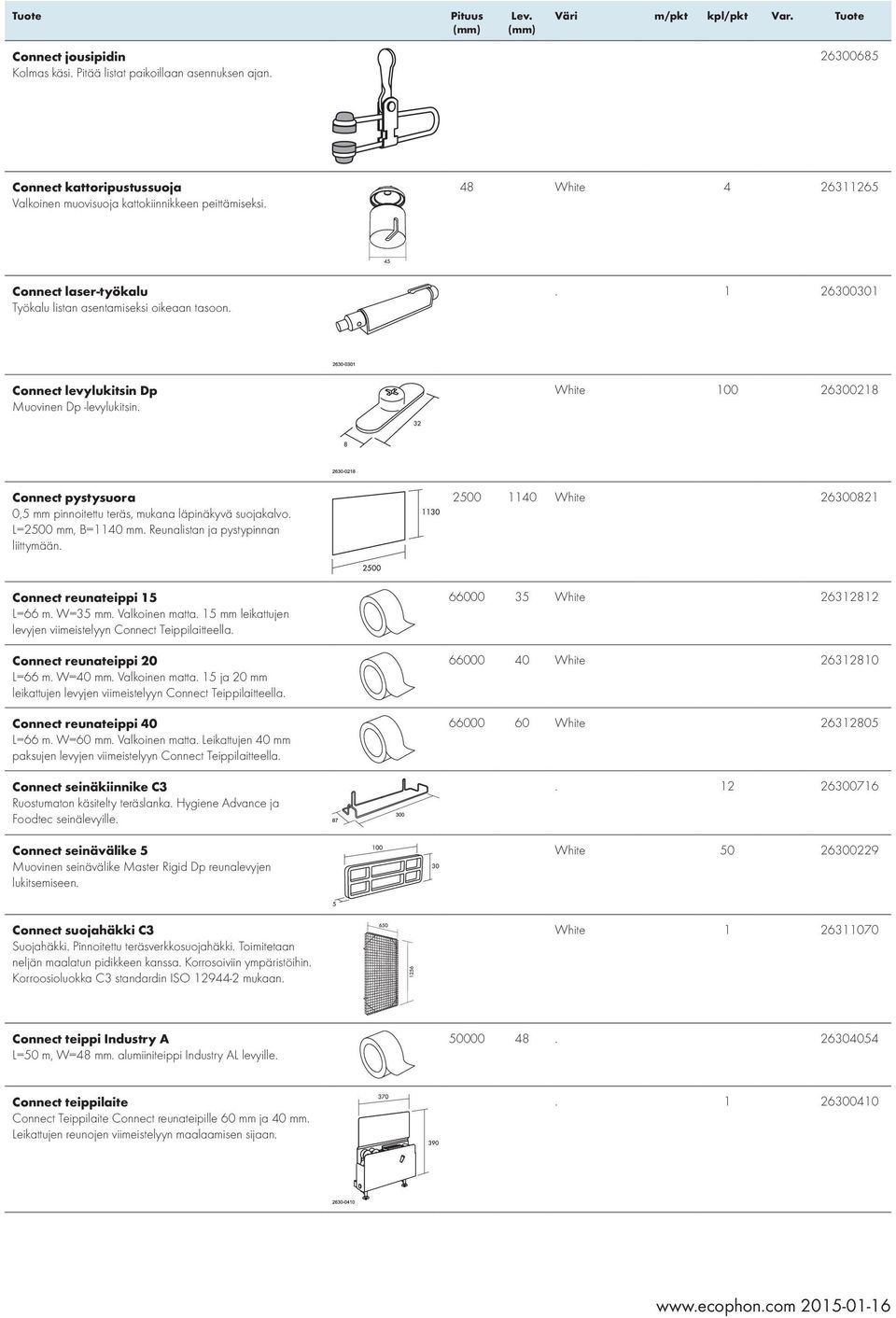

3 Connect jousipidin Kolmas käsi. Pitää listat paikoillaan asennuksen ajan Connect kattoripustussuoja Valkoinen muovisuoja kattokiinnikkeen peittämiseksi. 48 White Connect laser-työkalu Työkalu listan asentamiseksi oikeaan tasoon Connect levylukitsin Dp Muovinen Dp -levylukitsin. White Connect pystysuora 0,5 mm pinnoitettu teräs, mukana läpinäkyvä suojakalvo. L=2500 mm, B=1140 Reunalistan ja pystypinnan liittymään White Connect reunateippi 15 L=66 m. W=35 Valkoinen matta. 15 mm leikattujen levyjen viimeistelyyn Connect Teippilaitteella. Connect reunateippi 20 L=66 m. W=40 Valkoinen matta. 15 ja 20 mm leikattujen levyjen viimeistelyyn Connect Teippilaitteella. Connect reunateippi 40 L=66 m. W=60 Valkoinen matta. Leikattujen 40 mm paksujen levyjen viimeistelyyn Connect Teippilaitteella. Connect seinäkiinnike C3 Ruostumaton käsitelty teräslanka. ygiene Advance ja Foodtec seinälevyille. Connect seinävälike 5 Muovinen seinävälike Master Rigid Dp reunalevyjen lukitsemiseen White White White White Connect suojahäkki C3 Suojahäkki. Pinnoitettu teräsverkkosuojahäkki. Toimitetaan neljän maalatun pidikkeen kanssa. Korrosoiviin ympäristöihin. Korroosioluokka C3 standardin ISO mukaan. White Connect teippi Industry A L=50 m, W=48 alumiiniteippi Industry AL levyille Connect teippilaite Connect Teippilaite Connect reunateipille 60 mm ja 40 Leikattujen reunojen viimeistelyyn maalaamisen sijaan

4 Connect tukilista Palosuojalista Master Ds asennukseen M226 mukaan. Kiinnitys levyyn Connect Spiraaliankkurilla Connect-asennuskäsineet Puuvillaa. Valkoinen. Suojaa levyjä lialta ja sormenjäljiltä asennuksen aikana. White Connect-ilmastointiritilä A Valkoinen polystyreeni. Paine-eron vähentämiseen tai valaistusratkaisuihin A ja E T24 -reunaisissa asennuksissa. Yksikön mitta 15x15 Avoin ala 80 %. Muut mitat tilauksesta. 600x600 mm moduuli. Connect-ilmastointiritilä A Valkoinen polystyreeni. 1200x600 mm moduuli. Paine-eron vähentämiseen tai valaistusratkaisuihin A ja E T24 reunaisissa asennuksissa. Yksikön mitta 15x15 Avoin ala 80 %. Muut mitat tilauksesta White polystyrene White polystyrene Connect-jousisokka Sinkitty teräs Connect-reunamaali, valkoinen Vesipohjainen valkoinen reunamaali. Sivellin sisältyy. Leikattujen reunalevyjen maalaamiseen. 1 litra. White * Connect-tarkastusluukku Sinkitty teräs. Saranoitu luukku avataan vääntimellä. Voidaan nihkeäpyyhkiä. A- ja E-reunaisille levyille. Moduulimitat 600x600 Aukko 565x Reunamaali Misty Rose Vesipohjainen reunamaali. Muut NCS-värit tilauksesta. Sivellin sisältyy. Leikattujen reunalevyjen maalaamiseen. 1 litra. Misty Rose Reunamaali Pale Garden Vesipohjainen reunamaali. Muut NCS-värit tilauksesta. Sivellin sisältyy. Leikattujen reunalevyjen maalaamiseen. 1 litra. Pale Garden Reunamaali Pure Olive Vesipohjainen reunamaali. Muut NCS-värit tilauksesta. Sivellin sisältyy. Leikattujen reunalevyjen maalaamiseen. 1 litra. Pure Olive Reunamaali Silent Sand Vesipohjainen reunamaali. Muut NCS-värit tilauksesta. Sivellin sisältyy. Leikattujen reunalevyjen maalaamiseen. 1 litra. Silent Sand Reunamaali Silver Shadow Vesipohjainen reunamaali. Muut NCS-värit tilauksesta. Sivellin sisältyy. Leikattujen reunalevyjen maalaamiseen. 1 litra. Silver Shadow Reunamaali Soft Slate Vesipohjainen reunamaali. Muut NCS-värit tilauksesta. Sivellin sisältyy. Leikattujen reunalevyjen maalaamiseen. 1 litra. Soft Slate

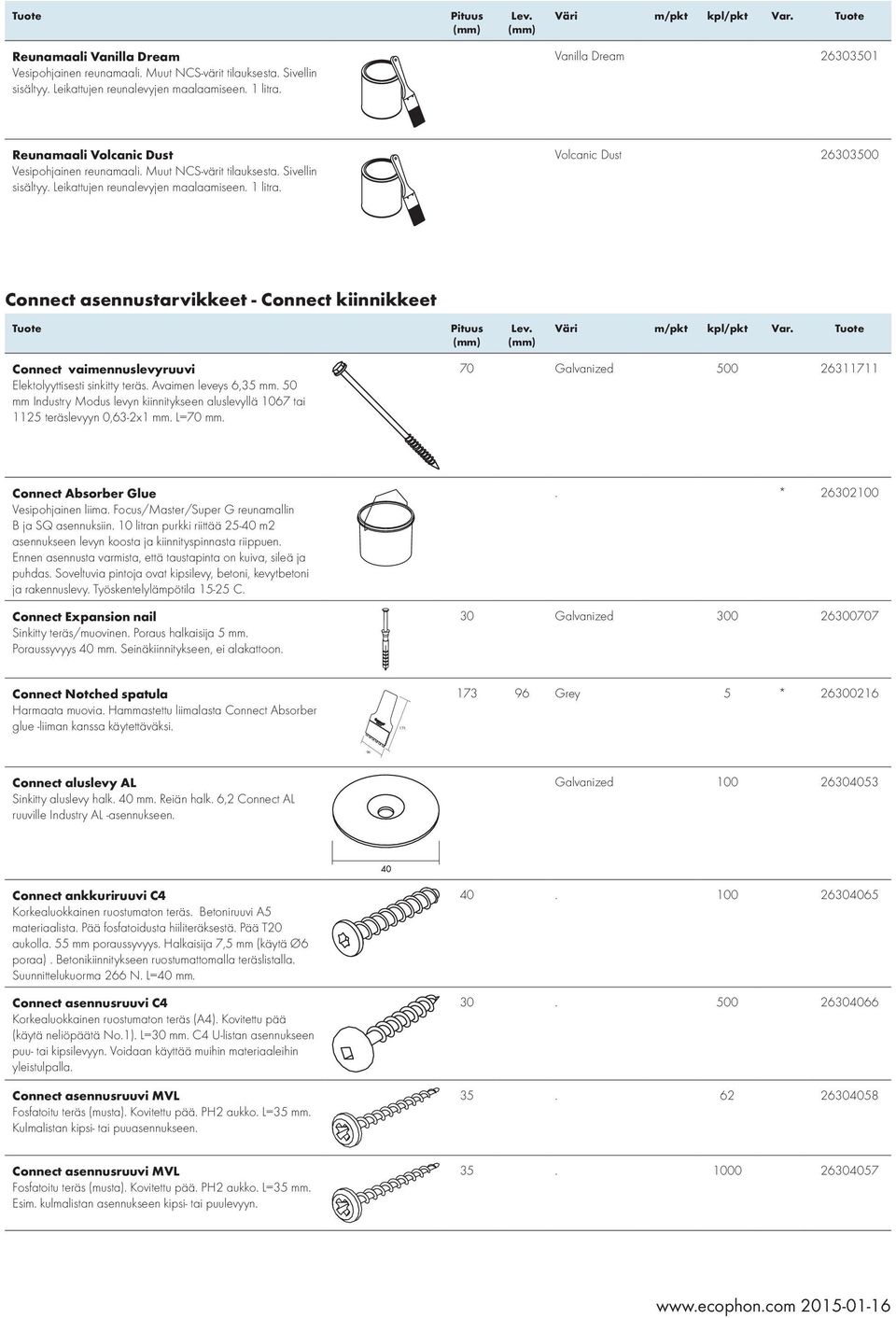

5 Reunamaali Vanilla Dream Vesipohjainen reunamaali. Muut NCS-värit tilauksesta. Sivellin sisältyy. Leikattujen reunalevyjen maalaamiseen. 1 litra. Vanilla Dream Reunamaali Volcanic Dust Vesipohjainen reunamaali. Muut NCS-värit tilauksesta. Sivellin sisältyy. Leikattujen reunalevyjen maalaamiseen. 1 litra. Volcanic Dust Connect asennustarvikkeet - Connect kiinnikkeet Tuote Connect vaimennuslevyruuvi Elektolyyttisesti sinkitty teräs. Avaimen leveys 6,35 50 mm Industry Modus levyn kiinnitykseen aluslevyllä 1067 tai 1125 teräslevyyn 0,63-2x1 L=70 70 Galvanized Connect Absorber Glue Vesipohjainen liima. Focus/Master/Super G reunamallin B ja SQ asennuksiin. 10 litran purkki riittää m2 asennukseen levyn koosta ja kiinnityspinnasta riippuen. Ennen asennusta varmista, että taustapinta on kuiva, sileä ja puhdas. Soveltuvia pintoja ovat kipsilevy, betoni, kevytbetoni ja rakennuslevy. Työskentelylämpötila C. Connect Expansion nail Sinkitty teräs/muovinen. Poraus halkaisija 5 Poraussyvyys 40 Seinäkiinnitykseen, ei alakattoon.. * Galvanized Connect Notched spatula armaata muovia. ammastettu liimalasta Connect Absorber glue -liiman kanssa käytettäväksi Grey 5 * Connect aluslevy AL Sinkitty aluslevy halk. 40 Reiän halk. 6,2 Connect AL ruuville Industry AL -asennukseen. Galvanized Connect ankkuriruuvi C4 Korkealuokkainen ruostumaton teräs. Betoniruuvi A5 materiaalista. Pää fosfatoidusta hiiliteräksestä. Pää T20 aukolla. 55 mm poraussyvyys. alkaisija 7,5 mm (käytä Ø6 poraa). Betonikiinnitykseen ruostumattomalla teräslistalla. Suunnittelukuorma 266 N. L=40 Connect asennusruuvi C4 Korkealuokkainen ruostumaton teräs (A4). Kovitettu pää (käytä neliöpäätä No.1). L=30 C4 U-listan asennukseen puu- tai kipsilevyyn. Voidaan käyttää muihin materiaaleihin yleistulpalla. Connect asennusruuvi MVL Fosfatoitu teräs (musta). Kovitettu pää. P2 aukko. L=35 Kulmalistan kipsi- tai puuasennukseen Connect asennusruuvi MVL Fosfatoitu teräs (musta). Kovitettu pää. P2 aukko. L=35 Esim. kulmalistan asennukseen kipsi- tai puulevyyn

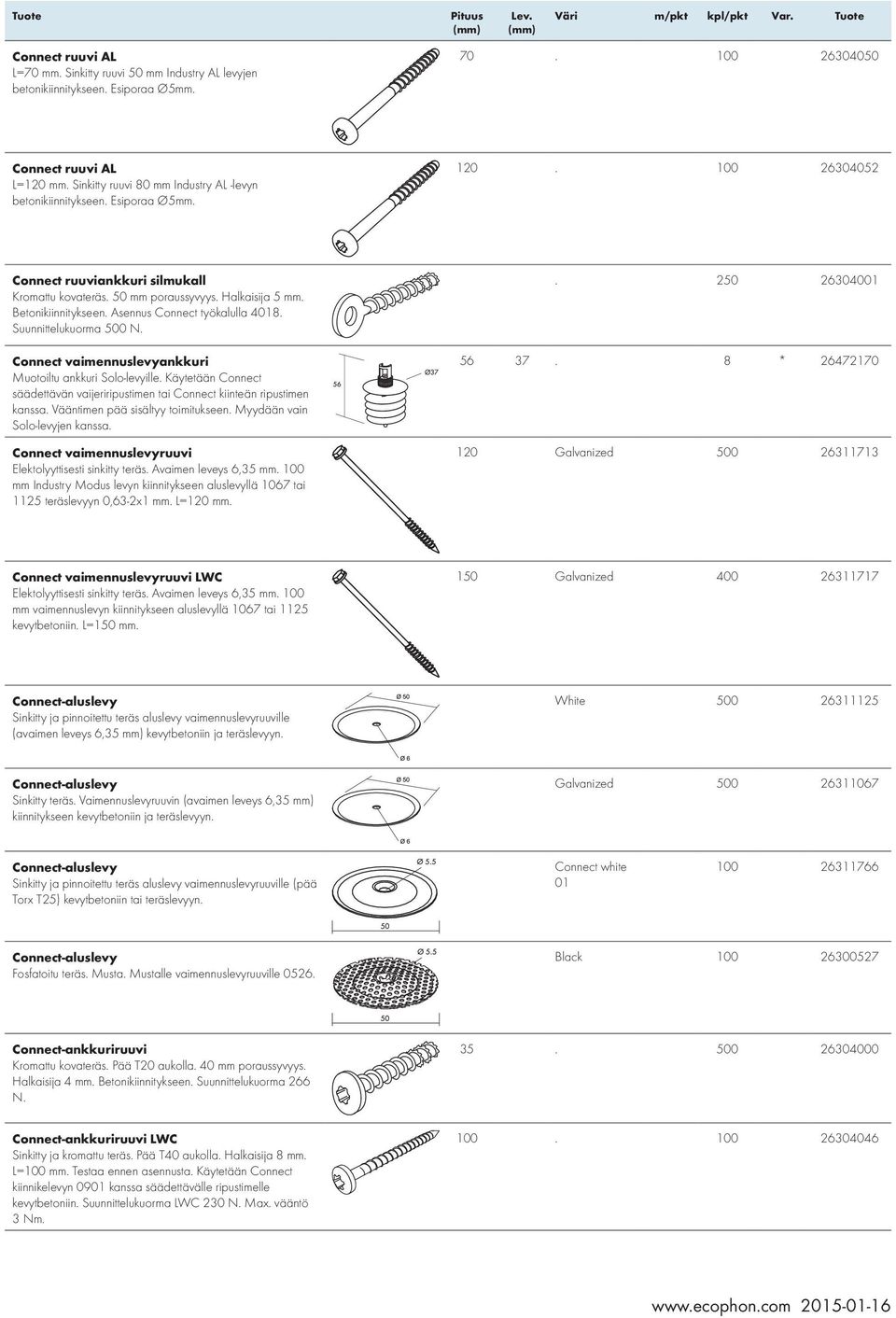

6 Connect ruuvi AL L=70 Sinkitty ruuvi 50 mm Industry AL levyjen betonikiinnitykseen. Esiporaa Ø Connect ruuvi AL L=120 Sinkitty ruuvi 80 mm Industry AL -levyn betonikiinnitykseen. Esiporaa Ø Connect ruuviankkuri silmukall Kromattu kovateräs. 50 mm poraussyvyys. alkaisija 5 Betonikiinnitykseen. Asennus Connect työkalulla 48. Suunnittelukuorma 500 N. Connect vaimennuslevyankkuri Muotoiltu ankkuri Solo-levyille. Käytetään Connect säädettävän vaijeriripustimen tai Connect kiinteän ripustimen kanssa. Vääntimen pää sisältyy toimitukseen. Myydään vain Solo-levyjen kanssa. Connect vaimennuslevyruuvi Elektolyyttisesti sinkitty teräs. Avaimen leveys 6, mm Industry Modus levyn kiinnitykseen aluslevyllä 1067 tai 1125 teräslevyyn 0,63-2x1 L= * Galvanized Connect vaimennuslevyruuvi LWC Elektolyyttisesti sinkitty teräs. Avaimen leveys 6, mm vaimennuslevyn kiinnitykseen aluslevyllä 1067 tai 1125 kevytbetoniin. L= Galvanized Connect-aluslevy Sinkitty ja pinnoitettu teräs aluslevy vaimennuslevyruuville (avaimen leveys 6,35 mm) kevytbetoniin ja teräslevyyn. White Connect-aluslevy Sinkitty teräs. Vaimennuslevyruuvin (avaimen leveys 6,35 mm) kiinnitykseen kevytbetoniin ja teräslevyyn. Galvanized Connect-aluslevy Sinkitty ja pinnoitettu teräs aluslevy vaimennuslevyruuville (pää Torx T25) kevytbetoniin tai teräslevyyn Connect-aluslevy Fosfatoitu teräs. Musta. Mustalle vaimennuslevyruuville Black Connect-ankkuriruuvi Kromattu kovateräs. Pää T20 aukolla. 40 mm poraussyvyys. alkaisija 4 Betonikiinnitykseen. Suunnittelukuorma 266 N Connect-ankkuriruuvi LWC Sinkitty ja kromattu teräs. Pää T40 aukolla. alkaisija 8 L=100 Testaa ennen asennusta. Käytetään Connect kiinnikelevyn 09 kanssa säädettävälle ripustimelle kevytbetoniin. Suunnittelukuorma LWC 230 N. Max. vääntö 3 Nm

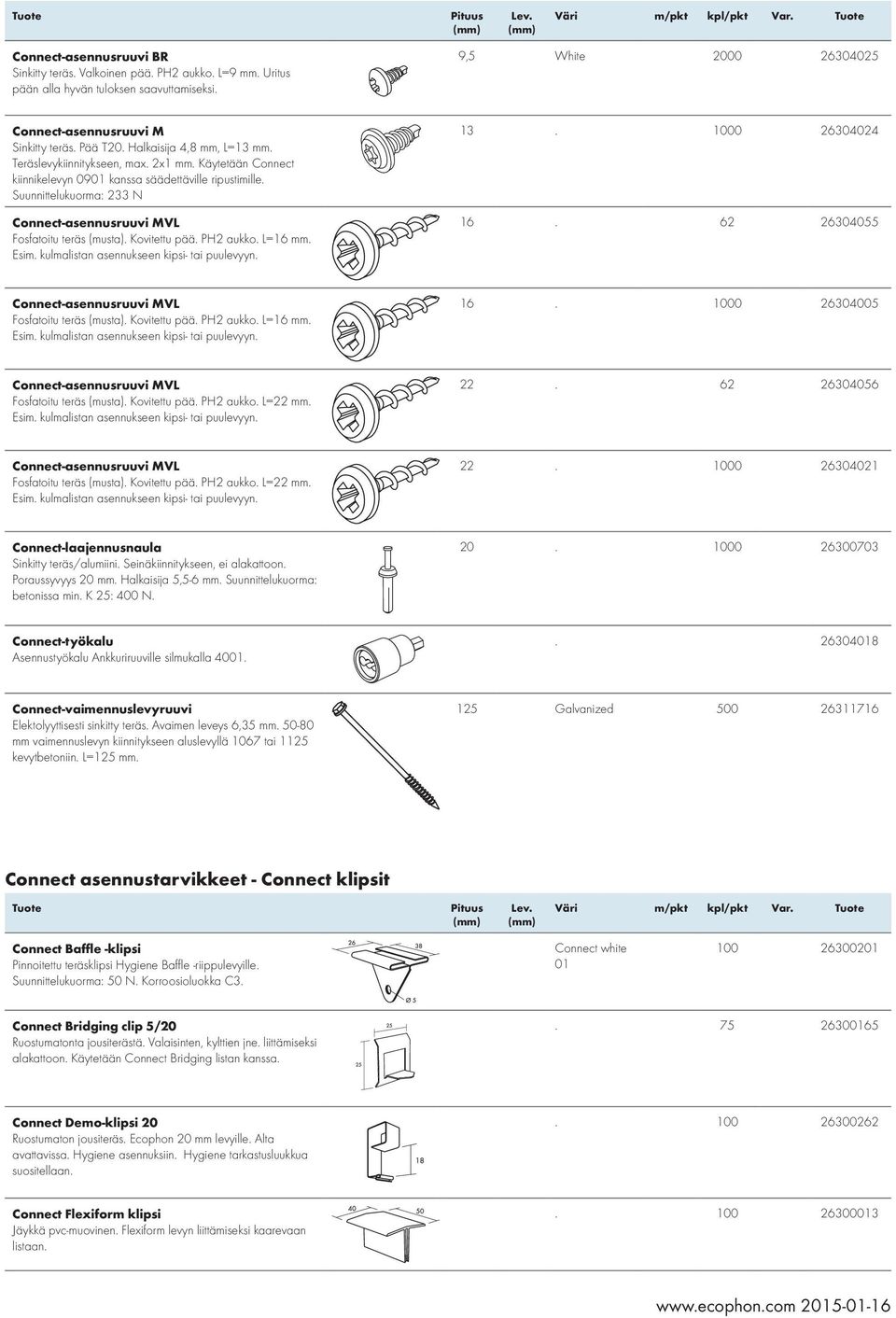

7 Connect-asennusruuvi BR Sinkitty teräs. Valkoinen pää. P2 aukko. L=9 Uritus pään alla hyvän tuloksen saavuttamiseksi. 9,5 White Connect-asennusruuvi M Sinkitty teräs. Pää T20. alkaisija 4,8 mm, L=13 Teräslevykiinnitykseen, max. 2x1 Käytetään Connect kiinnikelevyn 09 kanssa säädettäville ripustimille. Suunnittelukuorma: 233 N Connect-asennusruuvi MVL Fosfatoitu teräs (musta). Kovitettu pää. P2 aukko. L=16 Esim. kulmalistan asennukseen kipsi- tai puulevyyn Connect-asennusruuvi MVL Fosfatoitu teräs (musta). Kovitettu pää. P2 aukko. L=16 Esim. kulmalistan asennukseen kipsi- tai puulevyyn Connect-asennusruuvi MVL Fosfatoitu teräs (musta). Kovitettu pää. P2 aukko. L=22 Esim. kulmalistan asennukseen kipsi- tai puulevyyn Connect-asennusruuvi MVL Fosfatoitu teräs (musta). Kovitettu pää. P2 aukko. L=22 Esim. kulmalistan asennukseen kipsi- tai puulevyyn Connect-laajennusnaula Sinkitty teräs/alumiini. Seinäkiinnitykseen, ei alakattoon. Poraussyvyys 20 alkaisija 5,5-6 Suunnittelukuorma: betonissa min. K 25: 400 N Connect-työkalu Asennustyökalu Ankkuriruuville silmukalla Connect-vaimennuslevyruuvi Elektolyyttisesti sinkitty teräs. Avaimen leveys 6, mm vaimennuslevyn kiinnitykseen aluslevyllä 1067 tai 1125 kevytbetoniin. L= Galvanized Connect asennustarvikkeet - Connect klipsit Tuote Connect Baffle -klipsi Pinnoitettu teräsklipsi ygiene Baffle -riippulevyille. Suunnittelukuorma: 50 N. Korroosioluokka C Connect Bridging clip 5/20 Ruostumatonta jousiterästä. Valaisinten, kylttien jne. liittämiseksi alakattoon. Käytetään Connect Bridging listan kanssa Connect Demo-klipsi 20 Ruostumaton jousiteräs. Ecophon 20 mm levyille. Alta avattavissa. ygiene asennuksiin. ygiene tarkastusluukkua suositellaan Connect Flexiform klipsi Jäykkä pvc-muovinen. Flexiform levyn liittämiseksi kaarevaan listaan

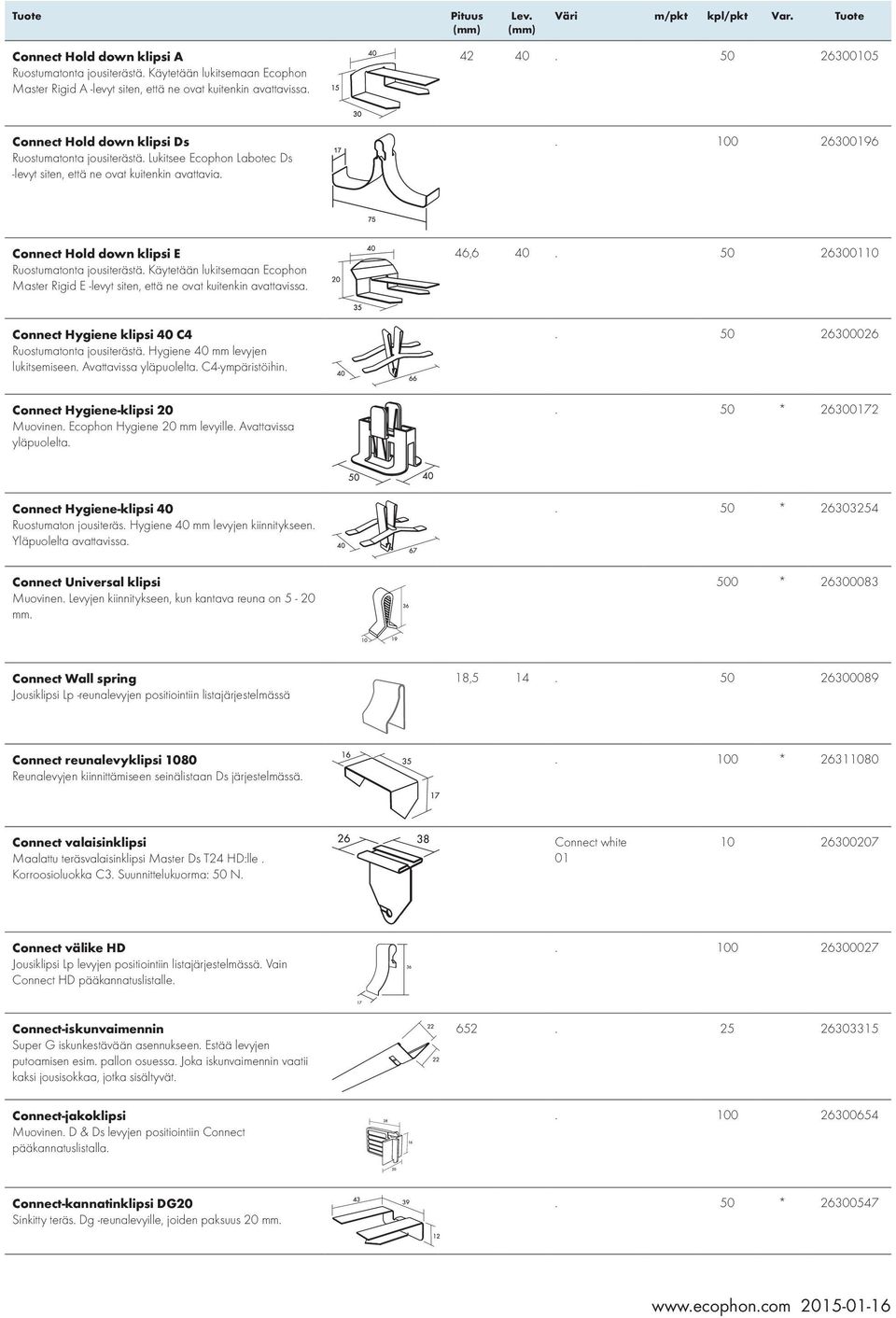

8 Connect old down klipsi A Ruostumatonta jousiterästä. Käytetään lukitsemaan Ecophon Master Rigid A -levyt siten, että ne ovat kuitenkin avattavissa Connect old down klipsi Ds Ruostumatonta jousiterästä. Lukitsee Ecophon Labotec Ds -levyt siten, että ne ovat kuitenkin avattavia Connect old down klipsi E Ruostumatonta jousiterästä. Käytetään lukitsemaan Ecophon Master Rigid E -levyt siten, että ne ovat kuitenkin avattavissa. 46, Connect ygiene klipsi 40 C4 Ruostumatonta jousiterästä. ygiene 40 mm levyjen lukitsemiseen. Avattavissa yläpuolelta. C4-ympäristöihin Connect ygiene-klipsi 20 Muovinen. Ecophon ygiene 20 mm levyille. Avattavissa yläpuolelta.. 50 * Connect ygiene-klipsi 40 Ruostumaton jousiteräs. ygiene 40 mm levyjen kiinnitykseen. Yläpuolelta avattavissa.. 50 * Connect Universal klipsi Muovinen. Levyjen kiinnitykseen, kun kantava reuna on * Connect Wall spring Jousiklipsi Lp -reunalevyjen positiointiin listajärjestelmässä 18, Connect reunalevyklipsi 1080 Reunalevyjen kiinnittämiseen seinälistaan Ds järjestelmässä * Connect valaisinklipsi Maalattu teräsvalaisinklipsi Master Ds T24 D:lle. Korroosioluokka C3. Suunnittelukuorma: 50 N Connect välike D Jousiklipsi Lp levyjen positiointiin listajärjestelmässä. Vain Connect D pääkannatuslistalle Connect-iskunvaimennin Super G iskunkestävään asennukseen. Estää levyjen putoamisen esim. pallon osuessa. Joka iskunvaimennin vaatii kaksi jousisokkaa, jotka sisältyvät. Connect-jakoklipsi Muovinen. D & Ds levyjen positiointiin Connect pääkannatuslistalla Connect-kannatinklipsi DG20 Sinkitty teräs. Dg -reunalevyille, joiden paksuus *

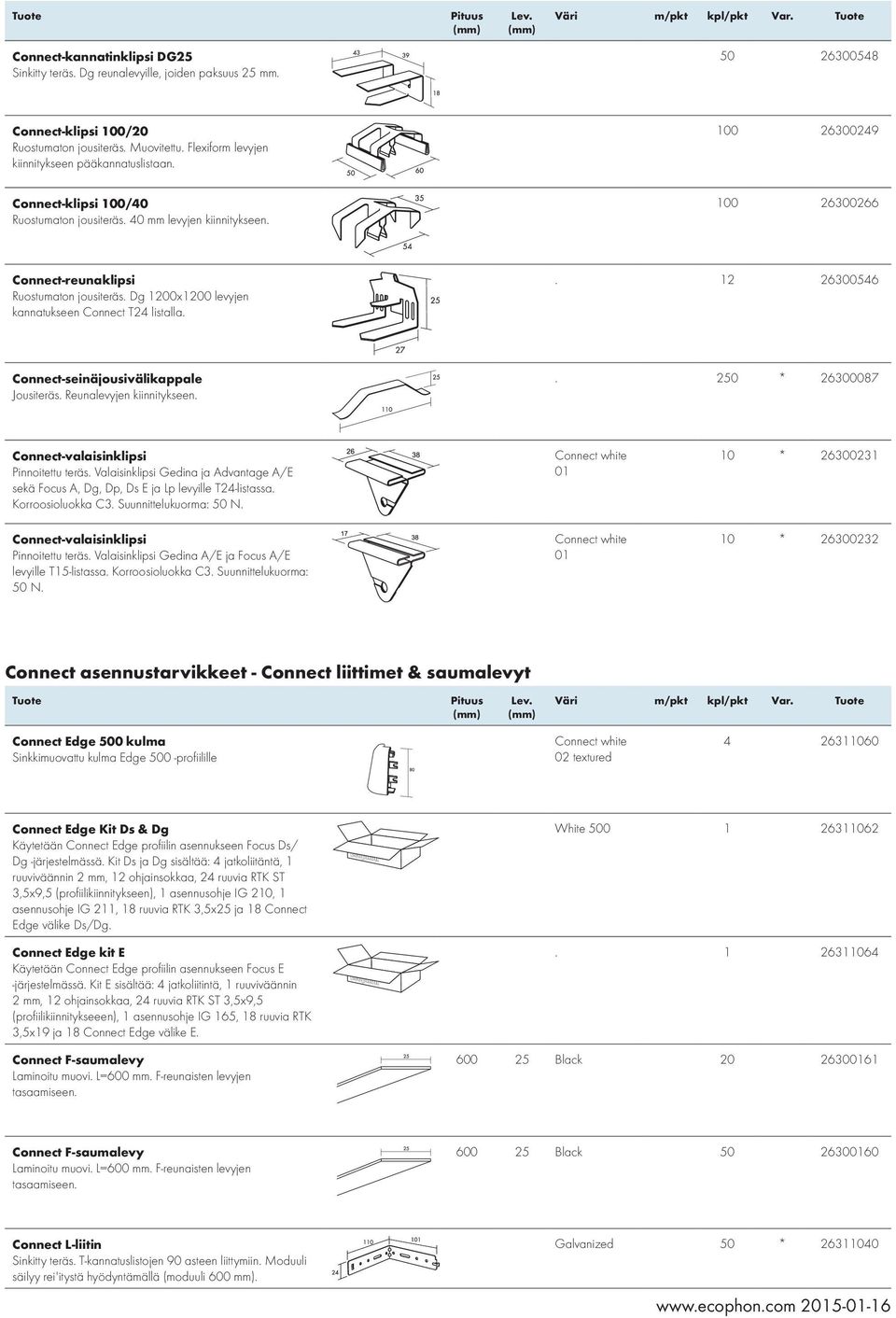

9 Connect-kannatinklipsi DG25 Sinkitty teräs. Dg reunalevyille, joiden paksuus Connect-klipsi 100/20 Ruostumaton jousiteräs. Muovitettu. Flexiform levyjen kiinnitykseen pääkannatuslistaan Connect-klipsi 100/40 Ruostumaton jousiteräs. 40 mm levyjen kiinnitykseen Connect-reunaklipsi Ruostumaton jousiteräs. Dg 1200x1200 levyjen kannatukseen Connect T24 listalla Connect-seinäjousivälikappale Jousiteräs. Reunalevyjen kiinnitykseen * Connect-valaisinklipsi Pinnoitettu teräs. Valaisinklipsi Gedina ja Advantage A/E sekä Focus A, Dg, Dp, Ds E ja Lp levyille T24-listassa. Korroosioluokka C3. Suunnittelukuorma: 50 N. Connect-valaisinklipsi Pinnoitettu teräs. Valaisinklipsi Gedina A/E ja Focus A/E levyille T15-listassa. Korroosioluokka C3. Suunnittelukuorma: 50 N. 10 * * Connect asennustarvikkeet - Connect liittimet & saumalevyt Tuote Connect Edge 500 kulma Sinkkimuovattu kulma Edge 500 -profiilille 02 textured Connect Edge Kit Ds & Dg Käytetään Connect Edge profiilin asennukseen Focus Ds/ Dg -järjestelmässä. Kit Ds ja Dg sisältää: 4 jatkoliitäntä, 1 ruuviväännin 2 mm, 12 ohjainsokkaa, 24 ruuvia RTK ST 3,5x9,5 (profiilikiinnitykseen), 1 asennusohje IG 210, 1 asennusohje IG 211, 18 ruuvia RTK 3,5x25 ja 18 Connect Edge välike Ds/Dg. Connect Edge kit E Käytetään Connect Edge profiilin asennukseen Focus E -järjestelmässä. Kit E sisältää: 4 jatkoliitintä, 1 ruuviväännin 2 mm, 12 ohjainsokkaa, 24 ruuvia RTK ST 3,5x9,5 (profiilikiinnitykseeen), 1 asennusohje IG 165, 18 ruuvia RTK 3,5x19 ja 18 Connect Edge välike E. Connect F-saumalevy Laminoitu muovi. L=600 F-reunaisten levyjen tasaamiseen. White Black Connect F-saumalevy Laminoitu muovi. L=600 F-reunaisten levyjen tasaamiseen Black Connect L-liitin Sinkitty teräs. T-kannatuslistojen 90 asteen liittymiin. Moduuli säilyy rei'itystä hyödyntämällä (moduuli 600 mm). Galvanized 50 *

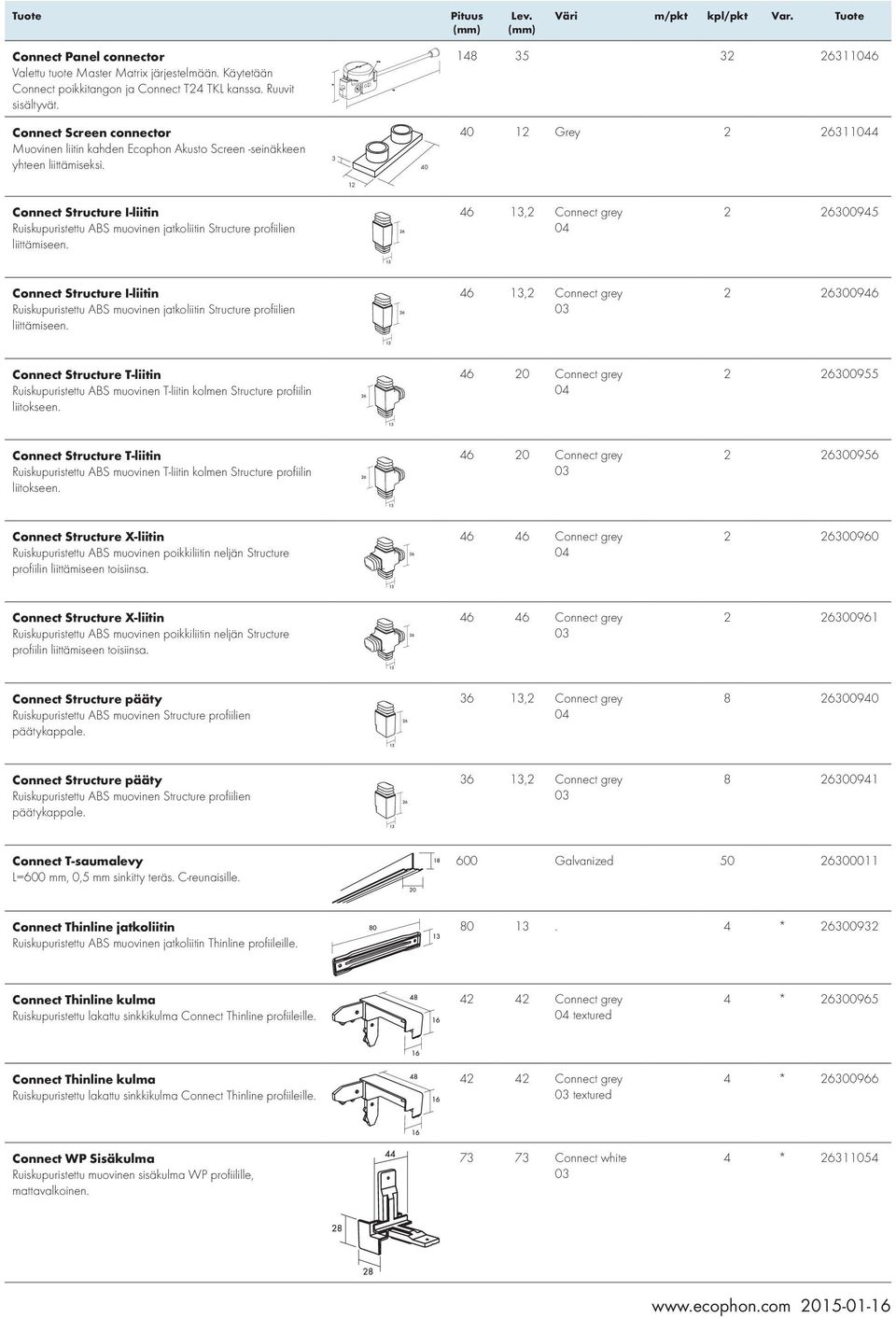

10 Connect Panel connector Valettu tuote Master Matrix järjestelmään. Käytetään Connect poikkitangon ja Connect T24 TKL kanssa. Ruuvit sisältyvät Connect Screen connector Muovinen liitin kahden Ecophon Akusto Screen -seinäkkeen yhteen liittämiseksi Grey Connect Structure I-liitin Ruiskupuristettu ABS muovinen jatkoliitin Structure profiilien liittämiseen ,2 Connect grey Connect Structure I-liitin Ruiskupuristettu ABS muovinen jatkoliitin Structure profiilien liittämiseen ,2 Connect grey Connect Structure T-liitin Ruiskupuristettu ABS muovinen T-liitin kolmen Structure profiilin liitokseen Connect grey Connect Structure T-liitin Ruiskupuristettu ABS muovinen T-liitin kolmen Structure profiilin liitokseen Connect grey Connect Structure X-liitin Ruiskupuristettu ABS muovinen poikkiliitin neljän Structure profiilin liittämiseen toisiinsa Connect grey Connect Structure X-liitin Ruiskupuristettu ABS muovinen poikkiliitin neljän Structure profiilin liittämiseen toisiinsa Connect grey Connect Structure pääty Ruiskupuristettu ABS muovinen Structure profiilien päätykappale ,2 Connect grey Connect Structure pääty Ruiskupuristettu ABS muovinen Structure profiilien päätykappale ,2 Connect grey Connect T-saumalevy L=600 mm, 0,5 mm sinkitty teräs. C-reunaisille. 600 Galvanized Connect Thinline jatkoliitin Ruiskupuristettu ABS muovinen jatkoliitin Thinline profiileille * Connect Thinline kulma Ruiskupuristettu lakattu sinkkikulma Connect Thinline profiileille Connect grey 04 textured 4 * Connect Thinline kulma Ruiskupuristettu lakattu sinkkikulma Connect Thinline profiileille Connect grey 03 textured 4 * Connect WP Sisäkulma Ruiskupuristettu muovinen sisäkulma WP profiilille, mattavalkoinen *

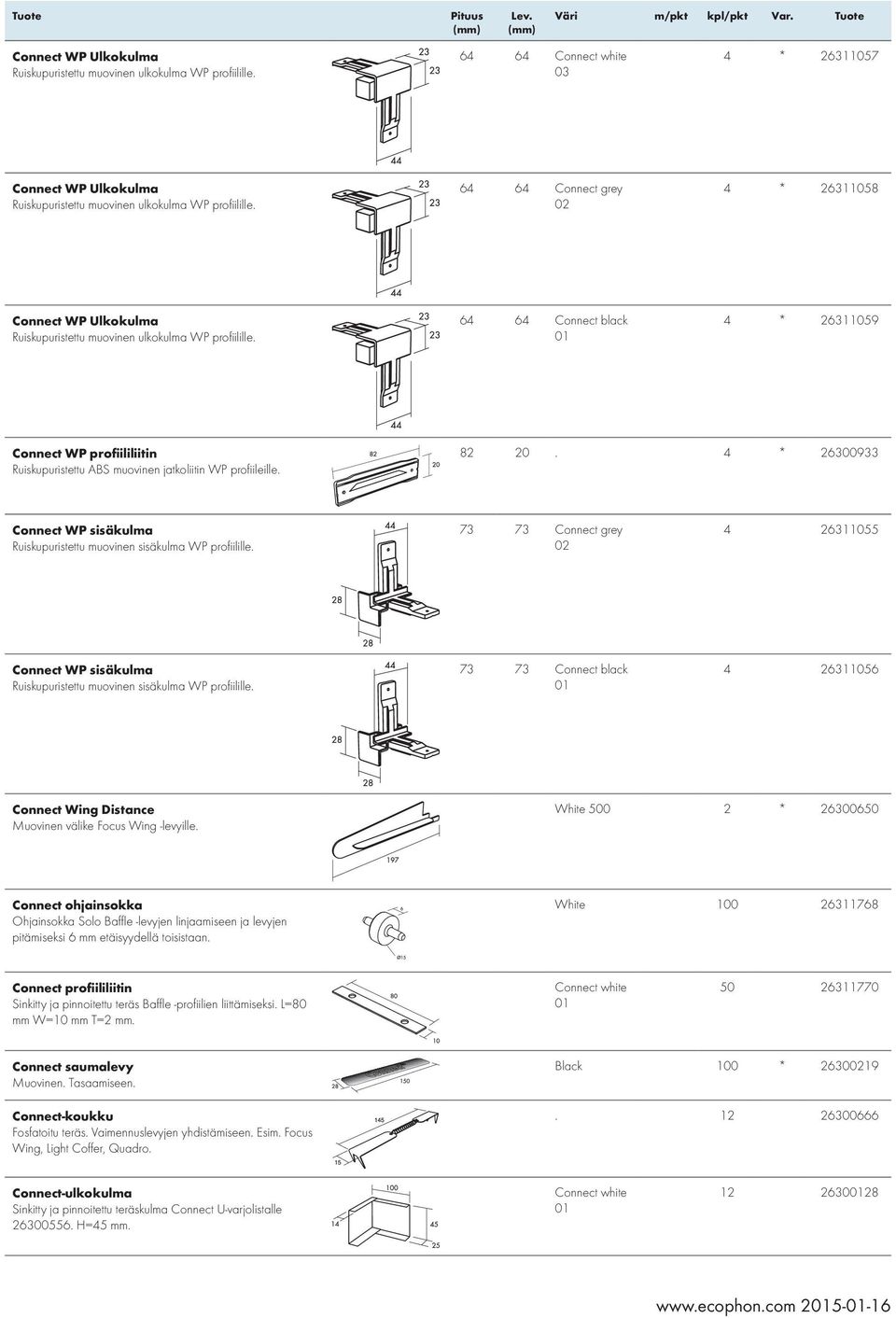

11 Connect WP Ulkokulma Ruiskupuristettu muovinen ulkokulma WP profiilille * Connect WP Ulkokulma Ruiskupuristettu muovinen ulkokulma WP profiilille Connect grey 02 4 * Connect WP Ulkokulma Ruiskupuristettu muovinen ulkokulma WP profiilille Connect black 4 * Connect WP profiililiitin Ruiskupuristettu ABS muovinen jatkoliitin WP profiileille * Connect WP sisäkulma Ruiskupuristettu muovinen sisäkulma WP profiilille Connect grey Connect WP sisäkulma Ruiskupuristettu muovinen sisäkulma WP profiilille Connect black Connect Wing Distance Muovinen välike Focus Wing -levyille. White * Connect ohjainsokka Ohjainsokka Solo Baffle -levyjen linjaamiseen ja levyjen pitämiseksi 6 mm etäisyydellä toisistaan. White Connect profiililiitin Sinkitty ja pinnoitettu teräs Baffle -profiilien liittämiseksi. L=80 mm W=10 mm T= Connect saumalevy Muovinen. Tasaamiseen. Connect-koukku Fosfatoitu teräs. Vaimennuslevyjen yhdistämiseen. Esim. Focus Wing, Light Coffer, Quadro. Black 100 * Connect-ulkokulma Sinkitty ja pinnoitettu teräskulma Connect U-varjolistalle =

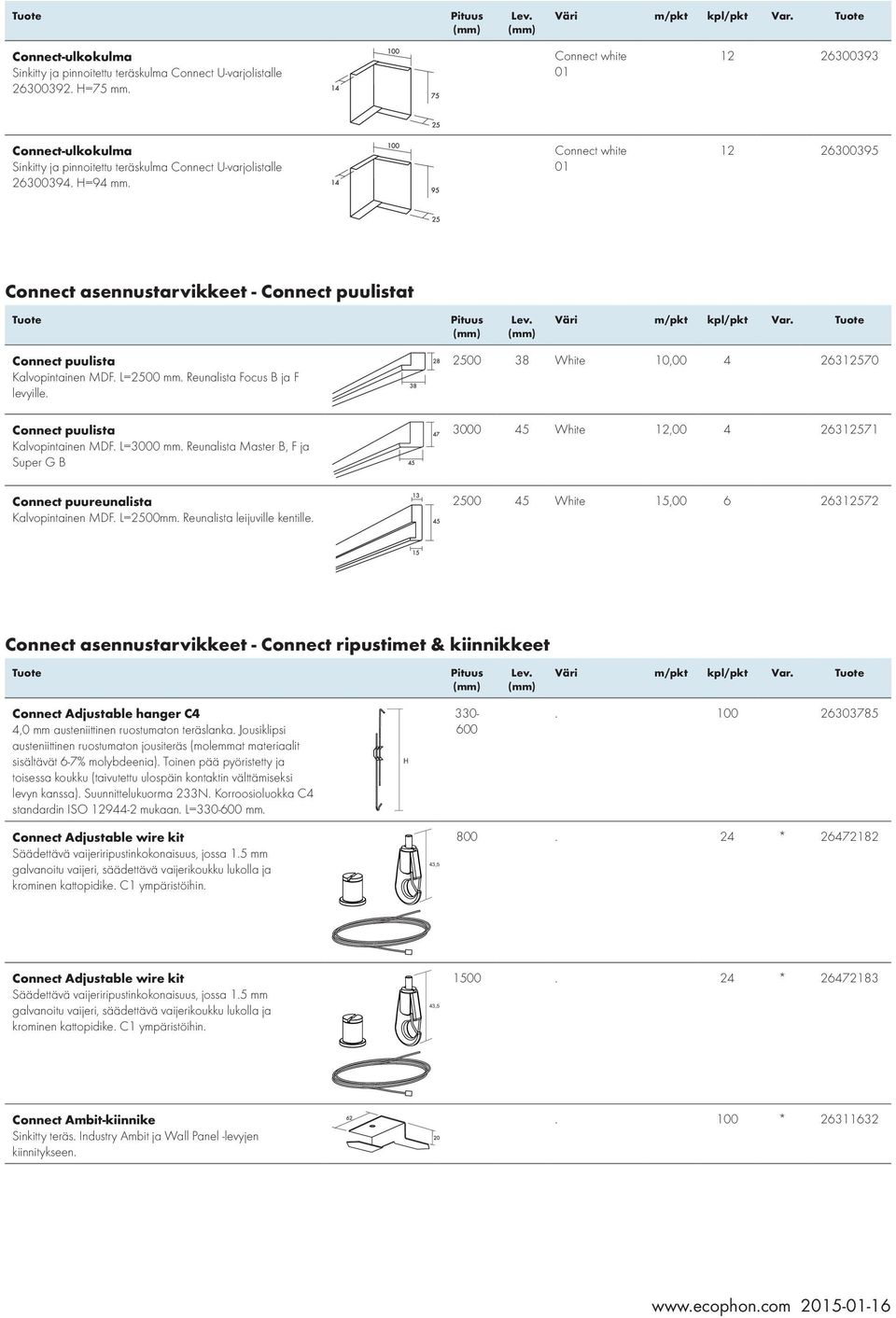

12 Connect-ulkokulma Sinkitty ja pinnoitettu teräskulma Connect U-varjolistalle = Connect-ulkokulma Sinkitty ja pinnoitettu teräskulma Connect U-varjolistalle = Connect asennustarvikkeet - Connect puulistat Tuote Connect puulista Kalvopintainen MDF. L=2500 Reunalista Focus B ja F levyille. Connect puulista Kalvopintainen MDF. L=3000 Reunalista Master B, F ja Super G B White 10, White 12, Connect puureunalista Kalvopintainen MDF. L=2500 Reunalista leijuville kentille White 15, Connect asennustarvikkeet - Connect ripustimet & kiinnikkeet Tuote Connect Adjustable hanger C4 4,0 mm austeniittinen ruostumaton teräslanka. Jousiklipsi austeniittinen ruostumaton jousiteräs (molemmat materiaalit sisältävät 6-7% molybdeenia). Toinen pää pyöristetty ja toisessa koukku (taivutettu ulospäin kontaktin välttämiseksi levyn kanssa). Suunnittelukuorma 233N. Korroosioluokka C4 standardin ISO mukaan. L= Connect Adjustable wire kit Säädettävä vaijeriripustinkokonaisuus, jossa 1.5 mm galvanoitu vaijeri, säädettävä vaijerikoukku lukolla ja krominen kattopidike. C1 ympäristöihin. 43, * Connect Adjustable wire kit Säädettävä vaijeriripustinkokonaisuus, jossa 1.5 mm galvanoitu vaijeri, säädettävä vaijerikoukku lukolla ja krominen kattopidike. C1 ympäristöihin. 43, * Connect Ambit-kiinnike Sinkitty teräs. Industry Ambit ja Wall Panel -levyjen kiinnitykseen *

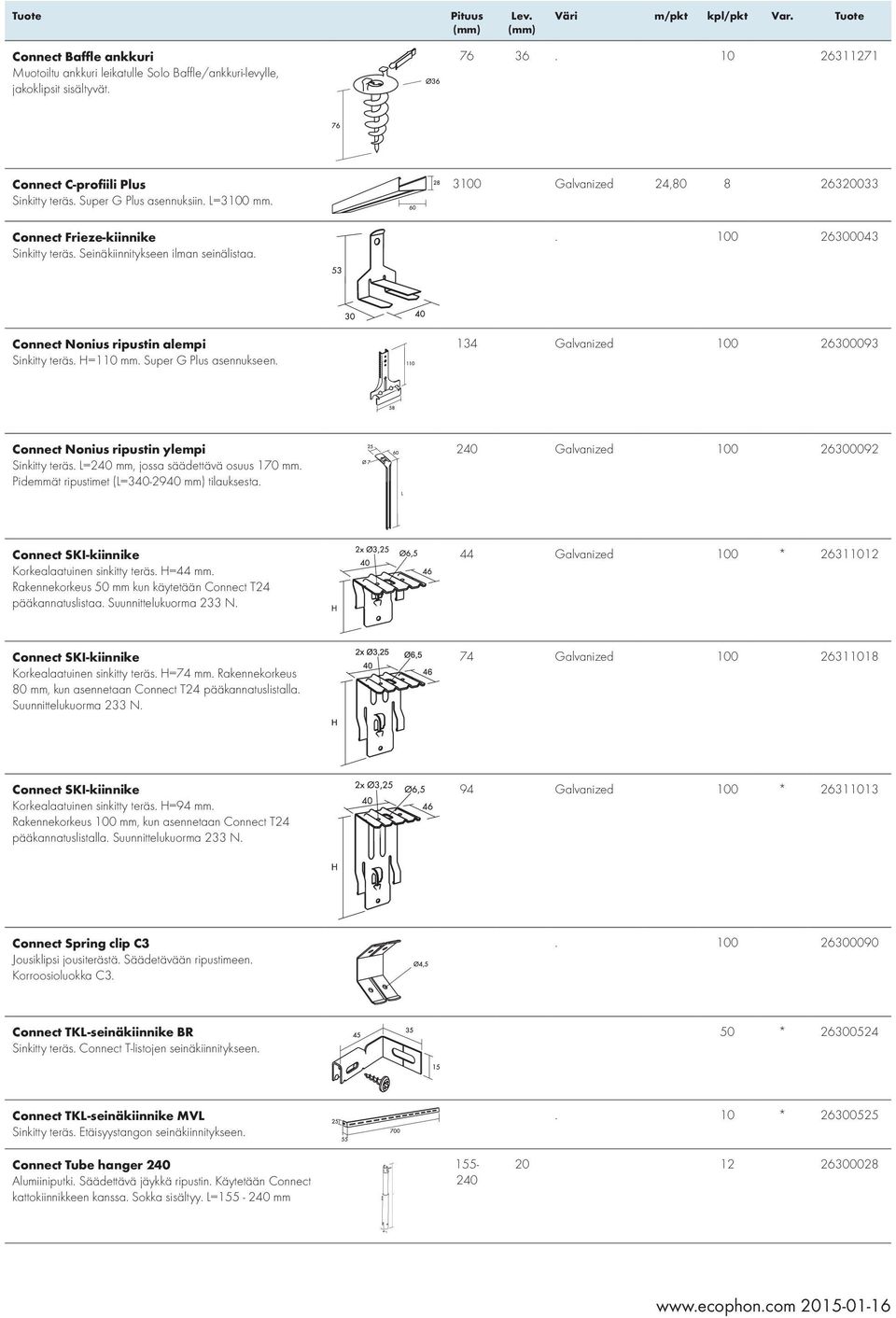

13 20 L Tuote Connect Baffle ankkuri Muotoiltu ankkuri leikatulle Solo Baffle/ankkuri-levylle, jakoklipsit sisältyvät Connect C-profiili Plus Sinkitty teräs. Super G Plus asennuksiin. L=3100 Connect Frieze-kiinnike Sinkitty teräs. Seinäkiinnitykseen ilman seinälistaa Galvanized 24, Connect Nonius ripustin alempi Sinkitty teräs. =110 Super G Plus asennukseen. 134 Galvanized Connect Nonius ripustin ylempi Sinkitty teräs. L=240 mm, jossa säädettävä osuus 170 Pidemmät ripustimet (L= mm) tilauksesta. 240 Galvanized Connect SKI-kiinnike Korkealaatuinen sinkitty teräs. =44 Rakennekorkeus 50 mm kun käytetään Connect T24 pääkannatuslistaa. Suunnittelukuorma 233 N. 44 Galvanized 100 * Connect SKI-kiinnike Korkealaatuinen sinkitty teräs. =74 Rakennekorkeus 80 mm, kun asennetaan Connect T24 pääkannatuslistalla. Suunnittelukuorma 233 N. 74 Galvanized Connect SKI-kiinnike Korkealaatuinen sinkitty teräs. =94 Rakennekorkeus 100 mm, kun asennetaan Connect T24 pääkannatuslistalla. Suunnittelukuorma 233 N. 94 Galvanized 100 * Connect Spring clip C3 Jousiklipsi jousiterästä. Säädetävään ripustimeen. Korroosioluokka C Connect TKL-seinäkiinnike BR Sinkitty teräs. Connect T-listojen seinäkiinnitykseen. 50 * Connect TKL-seinäkiinnike MVL Sinkitty teräs. Etäisyystangon seinäkiinnitykseen.. 10 * Connect Tube hanger 240 Alumiiniputki. Säädettävä jäykkä ripustin. Käytetään Connect kattokiinnikkeen kanssa. Sokka sisältyy. L= mm

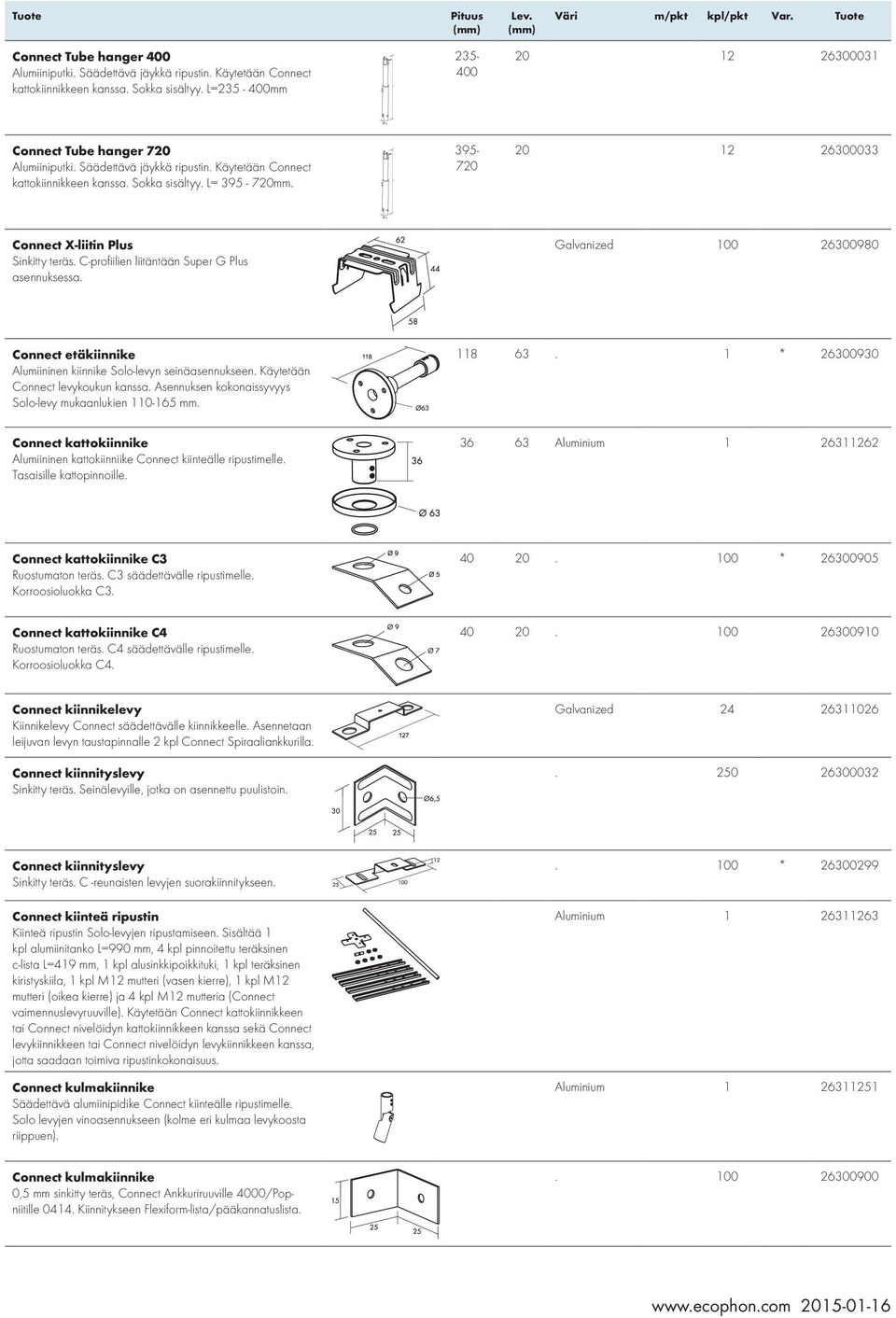

14 20 20 L L Tuote Connect Tube hanger 400 Alumiiniputki. Säädettävä jäykkä ripustin. Käytetään Connect kattokiinnikkeen kanssa. Sokka sisältyy. L= mm Connect Tube hanger 720 Alumiiniputki. Säädettävä jäykkä ripustin. Käytetään Connect kattokiinnikkeen kanssa. Sokka sisältyy. L= Connect X-liitin Plus Sinkitty teräs. C-profiilien liitäntään Super G Plus asennuksessa. Galvanized Connect etäkiinnike Alumiininen kiinnike Solo-levyn seinäasennukseen. Käytetään Connect levykoukun kanssa. Asennuksen kokonaissyvyys Solo-levy mukaanlukien * Connect kattokiinnike Alumiininen kattokiinniike Connect kiinteälle ripustimelle. Tasaisille kattopinnoille Aluminium Connect kattokiinnike C3 Ruostumaton teräs. C3 säädettävälle ripustimelle. Korroosioluokka C * Connect kattokiinnike C4 Ruostumaton teräs. C4 säädettävälle ripustimelle. Korroosioluokka C Connect kiinnikelevy Kiinnikelevy Connect säädettävälle kiinnikkeelle. Asennetaan leijuvan levyn taustapinnalle 2 kpl Connect Spiraaliankkurilla. Connect kiinnityslevy Sinkitty teräs. Seinälevyille, jotka on asennettu puulistoin. Galvanized Connect kiinnityslevy Sinkitty teräs. C -reunaisten levyjen suorakiinnitykseen. Connect kiinteä ripustin Kiinteä ripustin Solo-levyjen ripustamiseen. Sisältää 1 kpl alumiinitanko L=990 mm, 4 kpl pinnoitettu teräksinen c-lista L=419 mm, 1 kpl alusinkkipoikkituki, 1 kpl teräksinen kiristyskiila, 1 kpl M12 mutteri (vasen kierre), 1 kpl M12 mutteri (oikea kierre) ja 4 kpl M12 mutteria (Connect vaimennuslevyruuville). Käytetään Connect kattokiinnikkeen tai Connect nivelöidyn kattokiinnikkeen kanssa sekä Connect levykiinnikkeen tai Connect nivelöidyn levykiinnikkeen kanssa, jotta saadaan toimiva ripustinkokonaisuus. Connect kulmakiinnike Säädettävä alumiinipidike Connect kiinteälle ripustimelle. Solo levyjen vinoasennukseen (kolme eri kulmaa levykoosta riippuen) * Aluminium Aluminium Connect kulmakiinnike 0,5 mm sinkitty teräs, Connect Ankkuriruuville 4000/Popniitille Kiinnitykseen Flexiform-lista/pääkannatuslista

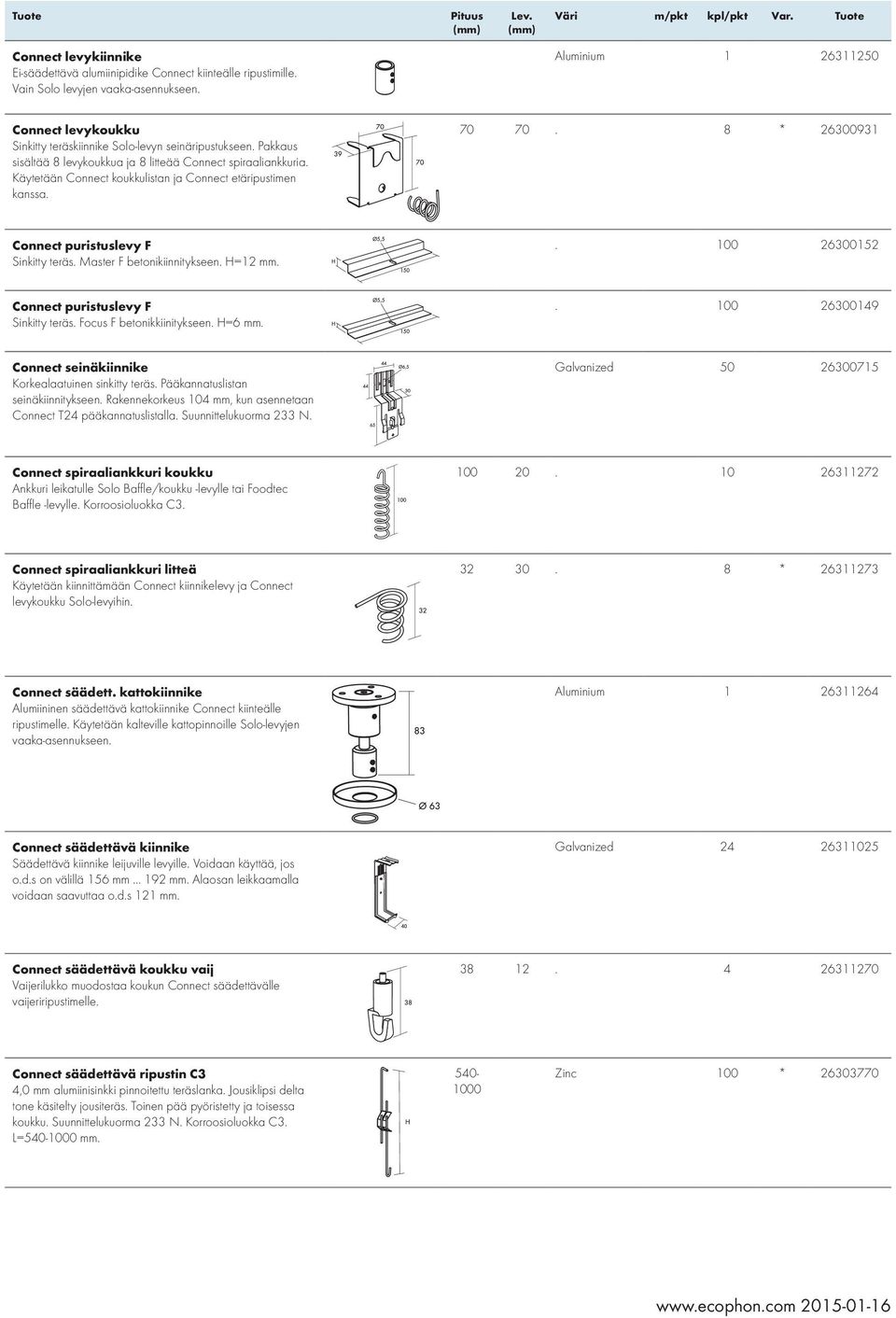

15 Connect levykiinnike Ei-säädettävä alumiinipidike Connect kiinteälle ripustimille. Vain Solo levyjen vaaka-asennukseen. Aluminium Connect levykoukku Sinkitty teräskiinnike Solo-levyn seinäripustukseen. Pakkaus sisältää 8 levykoukkua ja 8 litteää Connect spiraaliankkuria. Käytetään Connect koukkulistan ja Connect etäripustimen kanssa * Connect puristuslevy F Sinkitty teräs. Master F betonikiinnitykseen. = Connect puristuslevy F Sinkitty teräs. Focus F betonikkiinitykseen. = Connect seinäkiinnike Korkealaatuinen sinkitty teräs. Pääkannatuslistan seinäkiinnitykseen. Rakennekorkeus 104 mm, kun asennetaan Connect T24 pääkannatuslistalla. Suunnittelukuorma 233 N. Galvanized Connect spiraaliankkuri koukku Ankkuri leikatulle Solo Baffle/koukku -levylle tai Foodtec Baffle -levylle. Korroosioluokka C Connect spiraaliankkuri litteä Käytetään kiinnittämään Connect kiinnikelevy ja Connect levykoukku Solo-levyihin * Connect säädett. kattokiinnike Alumiininen säädettävä kattokiinnike Connect kiinteälle ripustimelle. Käytetään kalteville kattopinnoille Solo-levyjen vaaka-asennukseen. Aluminium Connect säädettävä kiinnike Säädettävä kiinnike leijuville levyille. Voidaan käyttää, jos o.d.s on välillä 156 mm Alaosan leikkaamalla voidaan saavuttaa o.d.s 121 Galvanized Connect säädettävä koukku vaij Vaijerilukko muodostaa koukun Connect säädettävälle vaijeriripustimelle Connect säädettävä ripustin C3 4,0 mm alumiinisinkki pinnoitettu teräslanka. Jousiklipsi delta tone käsitelty jousiteräs. Toinen pää pyöristetty ja toisessa koukku. Suunnittelukuorma 233 N. Korroosioluokka C3. L= Zinc 100 *

16 Connect säädettävä vaijeririp. Connect säädettävä vaijeriripustinpakkaus sisältää vaijerin ja vaijerilukon, joka muodostaa koukun. Vaijerin pituus * Connect säädettävä vaijeririp. Connect säädettävä ripustinpakkaus koostuu vaijerista ja koukunmuotoisesta vaijerilukosta. Vaijerin pituus * Connect säädettävä vaijeririp. Connect säädettävä vaijeriripustinpakkaus sisältää vaijerin ja vaijerilukon, joka muodostaa koukun. Vaijerin pituus * Connect-jatkoliitin Plus Sinkitty teräs. Super G Plus asennuksiin. Galvanized Connect-jousiklipsi Jousiklipsi fosfatoidusta jousiteräksestä säädettävälle ripustimelle ja Connect ripustusvaijerille. Korroosioluokka C Connect-puristuslevy Sinkitty teräs. Seinälevyasennuksiin * Connect-ripustuslanka alkaisija 4 mm, sinkittyä terästä. L=3000 Säädettävän ripustimen laajennukseen. Connect-ripustuslankakiinnike Ruostumaton teräs. Kiinnitetään Connect T24 pääkannatuslistalle. Käytetään Connect säädettävän ripustimen pyöristetylle koukulle pystysuoraan ripustukseen. Suunnittelukuorma 233 N. Connect-seinäkiinnike Plus Sinkitty teräs. Super G Plus asennuksiin * Galvanized ,0 mm alumiinisinkkipinnoitettu teräslanka. Jousiklipsi delta tone käsitelty jousiteräs. Toinen pää pyöristetty ja toisessa koukku. Suunnittelukuorma 233 N. Korroosioluokka C3. L= Zinc 100 * jousiteräs. Toinen pää silmukka ja toisessa koukku. Suunnittelukuorma 233 N. Korroosioluokka C1. L= Galvanized

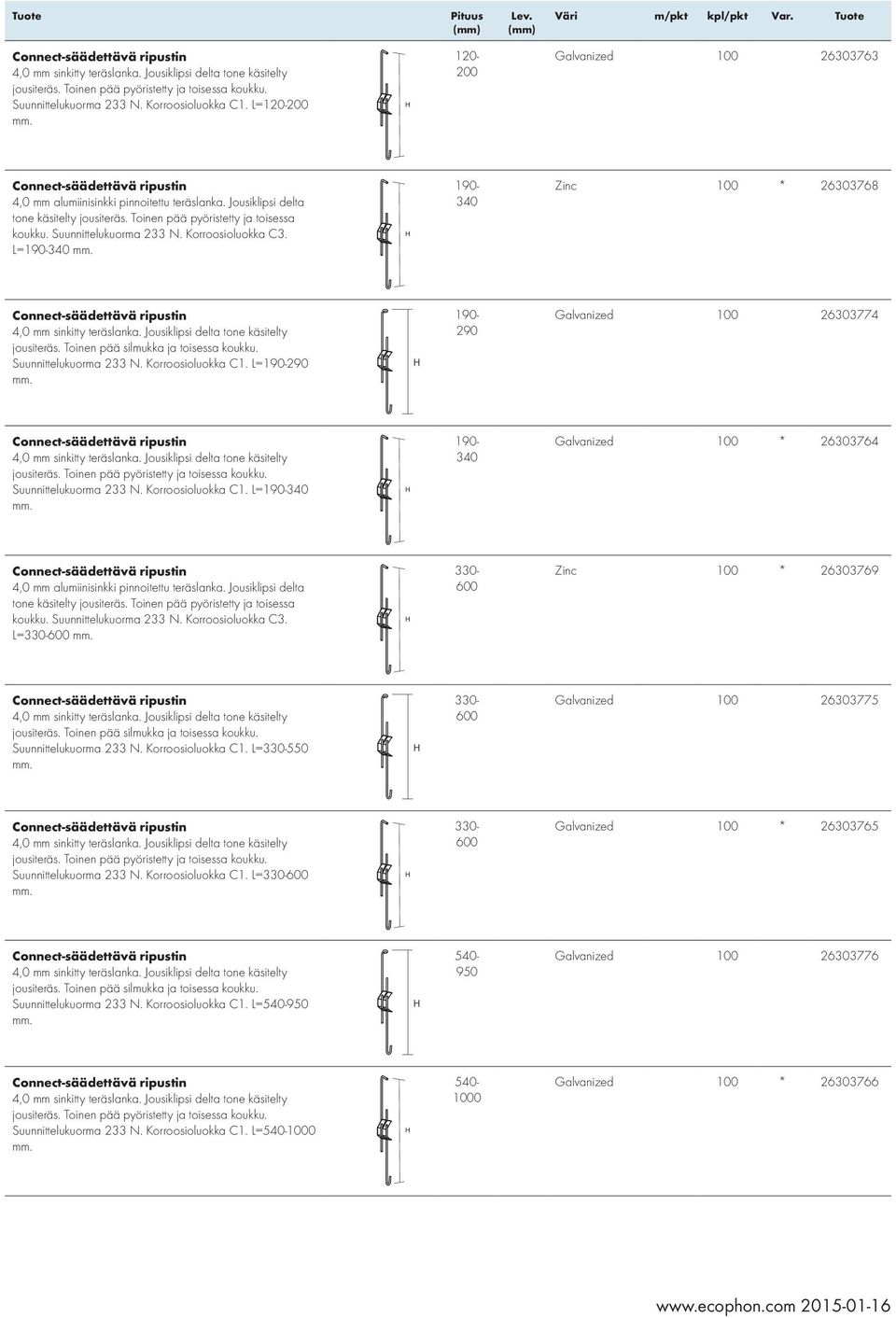

17 jousiteräs. Toinen pää pyöristetty ja toisessa koukku. Suunnittelukuorma 233 N. Korroosioluokka C1. L= Galvanized ,0 mm alumiinisinkki pinnoitettu teräslanka. Jousiklipsi delta tone käsitelty jousiteräs. Toinen pää pyöristetty ja toisessa koukku. Suunnittelukuorma 233 N. Korroosioluokka C3. L= Zinc 100 * jousiteräs. Toinen pää silmukka ja toisessa koukku. Suunnittelukuorma 233 N. Korroosioluokka C1. L= Galvanized jousiteräs. Toinen pää pyöristetty ja toisessa koukku. Suunnittelukuorma 233 N. Korroosioluokka C1. L= Galvanized 100 * ,0 mm alumiinisinkki pinnoitettu teräslanka. Jousiklipsi delta tone käsitelty jousiteräs. Toinen pää pyöristetty ja toisessa koukku. Suunnittelukuorma 233 N. Korroosioluokka C3. L= Zinc 100 * jousiteräs. Toinen pää silmukka ja toisessa koukku. Suunnittelukuorma 233 N. Korroosioluokka C1. L= Galvanized jousiteräs. Toinen pää pyöristetty ja toisessa koukku. Suunnittelukuorma 233 N. Korroosioluokka C1. L= Galvanized 100 * jousiteräs. Toinen pää silmukka ja toisessa koukku. Suunnittelukuorma 233 N. Korroosioluokka C1. L= Galvanized jousiteräs. Toinen pää pyöristetty ja toisessa koukku. Suunnittelukuorma 233 N. Korroosioluokka C1. L= Galvanized 100 *

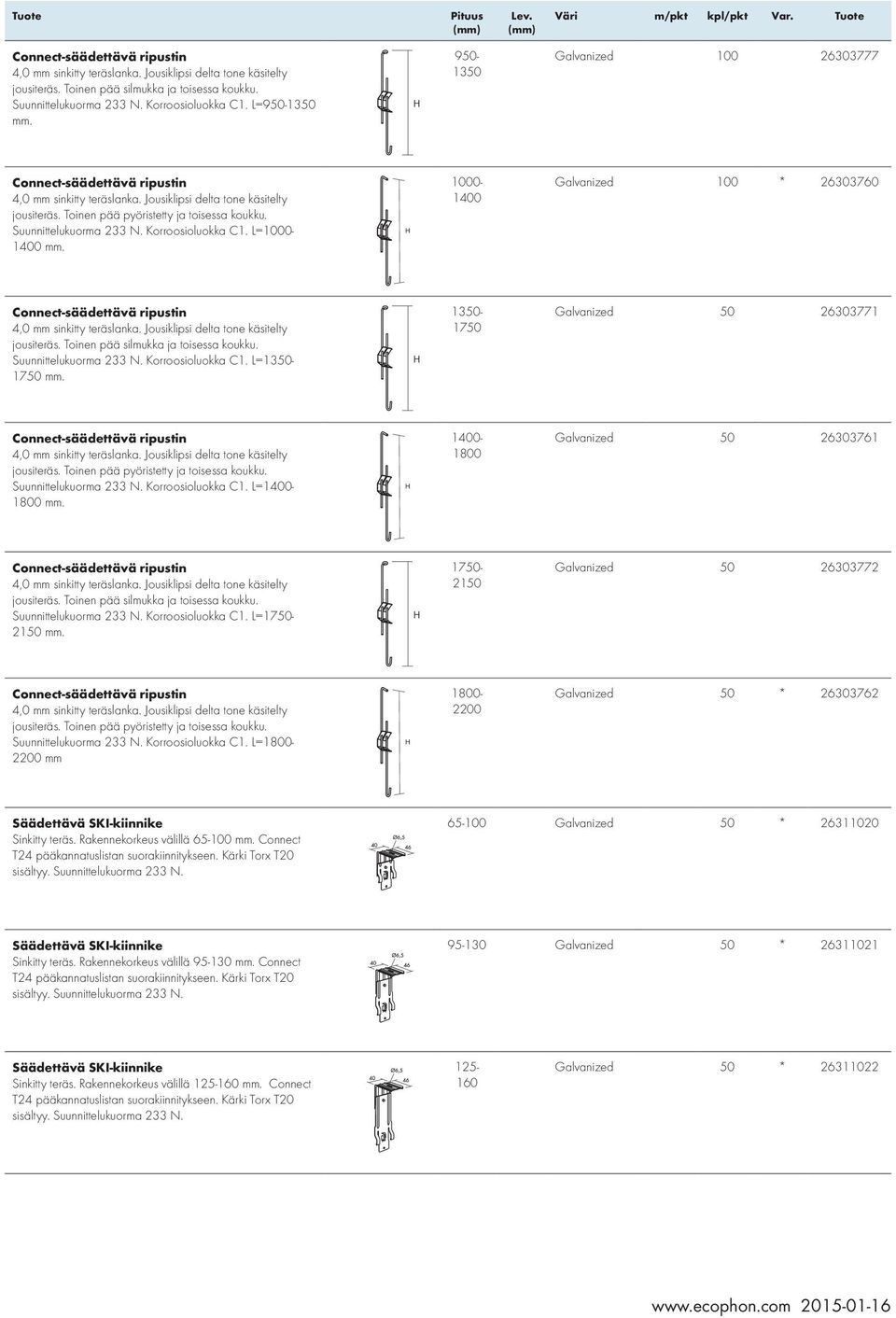

18 jousiteräs. Toinen pää silmukka ja toisessa koukku. Suunnittelukuorma 233 N. Korroosioluokka C1. L= Galvanized jousiteräs. Toinen pää pyöristetty ja toisessa koukku. Suunnittelukuorma 233 N. Korroosioluokka C1. L= Galvanized 100 * jousiteräs. Toinen pää silmukka ja toisessa koukku. Suunnittelukuorma 233 N. Korroosioluokka C1. L= Galvanized jousiteräs. Toinen pää pyöristetty ja toisessa koukku. Suunnittelukuorma 233 N. Korroosioluokka C1. L= Galvanized jousiteräs. Toinen pää silmukka ja toisessa koukku. Suunnittelukuorma 233 N. Korroosioluokka C1. L= Galvanized jousiteräs. Toinen pää pyöristetty ja toisessa koukku. Suunnittelukuorma 233 N. Korroosioluokka C1. L= mm Galvanized 50 * Säädettävä SKI-kiinnike Sinkitty teräs. Rakennekorkeus välillä Connect T24 pääkannatuslistan suorakiinnitykseen. Kärki Torx T20 sisältyy. Suunnittelukuorma 233 N Galvanized 50 * Säädettävä SKI-kiinnike Sinkitty teräs. Rakennekorkeus välillä Connect T24 pääkannatuslistan suorakiinnitykseen. Kärki Torx T20 sisältyy. Suunnittelukuorma 233 N Galvanized 50 * Säädettävä SKI-kiinnike Sinkitty teräs. Rakennekorkeus välillä Connect T24 pääkannatuslistan suorakiinnitykseen. Kärki Torx T20 sisältyy. Suunnittelukuorma 233 N Galvanized 50 *

19 Säädettävä SKI-kiinnike Sinkitty teräs. Rakennekorkeus välillä Connect T24 pääkannatuslistan suorakiinnitykseen. Kärki Torx T20 sisältyy. Suunnittelukuorma 233 N Galvanized 50 * Säädettävä SKI-kiinnike Sinkitty teräs. Rakennekorkeus välillä Connect T24 pääkannatuslistan suorakiinnitykseen. Kärki Torx T20 sisältyy. Suunnittelukuorma 233 N Galvanized 50 *
