1 Akustoivat alakatto- ja seinälevyt ja niiden kannatusjärjestelmät sekä ritiläalakatot

2 Kuvassa asennetaan Ceillex Tegular T24 lasikuituvillaisia akustoivia alakattolevyjä sekä Cogi T24 listakannatusjärjestelmää. Valokuvaaja Heidi-Annica Ljungqvist

3 Sisällysluettelo Numrak Oy sivu 4. Ceillex akustoivat alakatto- ja seinälevyt sivu 5. Ceillex tuotteiden ominaisuudet sivu Ceillex Square sivu Ceillex Max sivu Ceillex Tegular sivu Ceillex Concealed D sivu 14. Ceillex Concealed E sivu 15. Ceillex akustoivat seinälevyt sivu U-Raster ritiläalakatot sivu 18.

4 Maahantuonti- ja tukkuliike Numrak Oy on uusi yritys, jonka taustalla on pitkään korjaus- ja uudisrakennusalalla toiminut perheyritys JH-Rakennus- ja energiahuolto Oy. Yrityksen sukupolven vaihdoksen myötä muutettiin yrityksen toimenkuvaa ja sitä myötä syntyi uusi yritys vanhan rinnalle. Numrak Oy on maahantuonti- ja tukkuliike, joka on keskittynyt alakattotuotteisiin ja niiden kannatusjärjestelmiin. Tarvittaessa Numrak Oy voi myös asentaa alakattoja niin pieniin kuin suuriin kohteisiin. Valikoima jakautuu seuraavasti: Ceillex: akustoivat lasikuituvillaiset alakatto- ja seinälevyt Cogi: alakattojen kannatusjärjestelmät ja niihin tarvittavat asennustarvikkeet sekä teräsrangat U-Raster: ritilä- / sälealakatot Knauf: kipsilevyt Yhteystiedot: Toimisto / varasto sijaitsee Nurmijärven Ilvesvuoren uudella teollisuusalueella Hämeenlinnantien varrella osoitteessa: Ilveskuja 10, Nurmijärvi Yhteyshenkilöt: Isto Hinkkanen Gsm & Johanna Hinkkanen Gsm Sähköpostiosoitteet: etunimi.sukunimi@numrak.fi tai myynti@numrak.fi tai rakennuspalvelut@numrak.fi Sivu 4

5 Akustoivat alakatto- ja seinälevyt Levyt ovat valmistettu lasikuituvillasta tiheäksi kudokseksi, johon on liimattu päälle lasikuituhuopa, joka on ruiskumaalattu vesiohenteisella akryylilateksimaalilla. Ruiskumaalattupinta #600 (130kg/m³) ei ole tasaisen sileä pinta vaan sillä on oma struktuurinsa. Toinen pintavaihtoehto on #S101 eli valkoinen lasihuopapinta ohuemmalla maalikerroksella. Siinä ei ole voimakasta struktuuripintaa, mutta villan kuidut tuovat hieman eloa pinnan muuten tasaiseen ulkonäköön. Väri on varsin matta valkoinen. Ceillex levyjen perusväri on puhtaan valkoinen, joka ei käänny selkeästi harmaaseen tai ruskeaan. Levyjen reunat ovat työstetty laadukkaasti ja käsitelty maalilla. Alakatto- ja seinälevyjä saa tilattua RAL -värikartan väreillä tai tulostuskuvalla. Levyt soveltuvat 15 mm ja 24 mm leveisiin T-listakannatusjärjestelmiin. Ceillex levyjen paksuudet ovat 15, 20, 30 ja 40 mm Peruskoot ovat 600x600 ja 600x1200 mm Erikoiskokoja saa tilauksesta, kysy erikseen hinta ja toimitusaika. Ceillex tuotteilla on seuraavat sertifikaatit: CE sertifikaatti (uudistetun CE sertifikaatin antoi Warrington Certification Limited) M1 sisäilmaluokitus (testannut VTT Expert Services Oy 2013) Green Label sisäilmaluokitus (testannut PSB, Singapore 2008) ISO 9001 laatujärjestelmä ISO ympäristöjärjestelmä Sivu 5

6 Äänen vaimennus Akustiikkatuotteet imevät äänen ja värähtelyn liikeenergiaa. Lasikuituvilla on hyvä äänenvaimennusmateriaali sen kuiturakenteen ja ilman läpäisevyyden ansiosta. Jos lasikuituvillalevy joudutaan asentamaan kovaa pintaa vasten, parannetaan äänenvaimennusta valitsemalla paksumpi levy, jolla on parempi ääniaallon liike-energian imukyky ja näin ääntä heijastuu vähemmän. Äänenvaimennus kerroin α (alfan) arvoasteikko on 0-1,00 0 = ääniaallon täydellinen heijastuminen 1,00 = ääniaallon täydellinen imeytyminen Ceillex tuotteet auttavat omalta osaltaan vähentämään tilojen jälkikaiuntaa. Paloturvallisuus Lasikuituvillasta tehty Ceillex levy on laminoitu palosuojatulla ja maalatulla lasikuituhuovalla. Tuote on testattu paloturvalliseksi. Paloominaisuudet A2-s1, d0 (EN 13964:2004, EN ja EN ISO 1716). Ceillex levy on palotestattu Kiinassa (Authority Institue), jossa tuote saavutti paloluokan A eli palamaton ja Singaporessa (PSB) luokan 0 perustuen testiin BS476 osat 6 & 7. Lämmöneristys Lasikuituvillaiset Ceillex levyt voivat auttaa lämmöneristämisessä, jolloin saavutetaan myös energiasäästöjä ja parannetaan osaltaan ympäristön viihtyvyyttä. Sivu 6

7 Kosteudenkesto Lasikuituvillamateriaali kestää itsessään jo hyvin kosteutta. Ceillex levy on muotovakaa 90% 40 C lämpötilassa. Se ei notku eikä taivu vaihtelevassakaan ilman kosteudessa. Valonheijastuskyky Ceillex levyjen valonheijastuskyky saavutti testeissä tuloksen 0,86 perustuen testiin ASTM E ,83. Tuotteiden hyvä valonheijastuskyky vähentää valaistuksen tarvetta tilassa ja on näin kustannustehokasta. Likaa hylkivä Ceillex levyn lasikuituvillaydin eli näkyvä pinta ja reunat on suljettu paineruiskumaalaamalla, jolloin kuituja ei pääse vapautumaan huoneilmaan. Samalla maalipinta estää huonepölyn imeytymistä levyyn ja auttaa näin tilan puhtaanapidossa. Ceillex levyjä pystyy jopa putsaamaan nihkeällä liinalla, jos asentaessa jää jälkiä pintaan. Turvallisuus Ceillex alakattolevyt soveltuvat T-listakannatusjärjestelmiin, joiden asentamisessa tulee varmistaa, että T-listat ja kiinnitystarvikkeet ovat laadukkaat ja oikein asennettu. Sivu 7

8 Ceillex Square ja Square S akustoivat alakattolevyt SQUARE / A-reuna Koko (mm): Paksuus: Pintavaihtoehdot: Väri: 600 x mm #600 (130kg/m³) ruiskumaalattu valkoinen 600 x mm tai #S101 lasihuopa valkoinen 600 x mm #600 (130kg/m³) ruiskumaalattu valkoinen 600 x mm tai #S101 lasihuopa valkoinen Ceillex Square S on lasihuopapintainen #S101 alakattolevymalli. Valkoinen lasihuopa peittää myös levyn reunat. Pinnan muuten tasaiseen ulkonäköön tuo eloa lasihuovan villan kuidut, jotka tulevat hieman esiin ohuen maalikerroksen alta. Väri on varsin matta valkoinen. Ceillex Square alakattolevymallilla on ruiskumaalattu #600 pinta. Levyn pinnalla on paksumpi maalikerros ja näin vahvempi pintastruktuuri. Levyn reunat ovat maalattu ja pinta on hieman kiiltävämpi ja valkoisempi kuin #S101 pintavaihtoehdossa. Ceillex levyjen perusväri on puhtaan valkoinen, joka ei käänny selkeästi harmaaseen tai ruskeaan. Alakattolevyjä saa erikoistilauksena RAL -värikarttojen väreillä tai tulostuskuvilla. Cogi alakattojärjestelmien listoja saa myös tilattua eri RAL -värikartan väreillä. Levyt soveltuvat sekä T15 että T24 -listakannatusjärjestelmille. Erikoiskoot ja erikoistehdasvärit tilauksesta, varauduttavat pidempään toimitusaikaan. Tulostuskuvat ja tulostusvärit saa nopeammalla toimitusajalla. Sivu 8

9 Ceillex Square akustiikka-arvot Akustiikka-arvot Ceillex Square 15 mm paksulle levylle, (200 mm airspace): Akustiikka-arvot Ceillex Square 20 mm paksulle levylle, (200 mm airspace):

10 Ceillex Max ja Max S akustoivat alakattolevyt Koko (mm): Paksuus: Pintavaihtoehdot: Väri: 600 x mm #600 (130kg/m³) ruiskumaalattu valkoinen 600 x mm tai #S101 lasihuopa valkoinen Ceillex Max S on lasihuopapintainen #S101 alakattolevymalli. Valkoinen lasihuopa peittää myös levyn reunat. Pinnan muuten tasaiseen ulkonäköön tuo eloa lasihuovan villan kuidut, jotka tulevat hieman esiin ohuen maalikerroksen alta. Väri on varsin matta valkoinen. Ceillex Max alakattolevymallilla on ruiskumaalattu #600 pinta. Levyn pinnalla on paksumpi maalikerros ja näin vahvempi pintastruktuuri. Levyn reunat ovat maalattu ja pinta on hieman kiiltävämpi ja valkoisempi kuin #S101 pintavaihtoehdossa. Levyt soveltuvat T24 -alakattojärjestelmän listoille tai ne voi liimata rakennusliimalla suoraan kiinteään pintaan. Ceillex levyjen perusväri on puhtaan valkoinen, joka ei käänny selkeästi harmaaseen tai ruskeaan. Alakattolevyjä saa erikoistilauksena RAL -värikarttojen väreillä tai tulostuskuvilla. Cogi alakattojärjestelmien listoja saa myös tilattua eri RAL -värikartan väreillä. Erikoiskoot ja erikoistehdasvärit tilauksesta, varauduttavat pidempään toimitusaikaan. Tulostuskuvat ja tulostusvärit saa nopeammalla toimitusajalla. Sivu 10

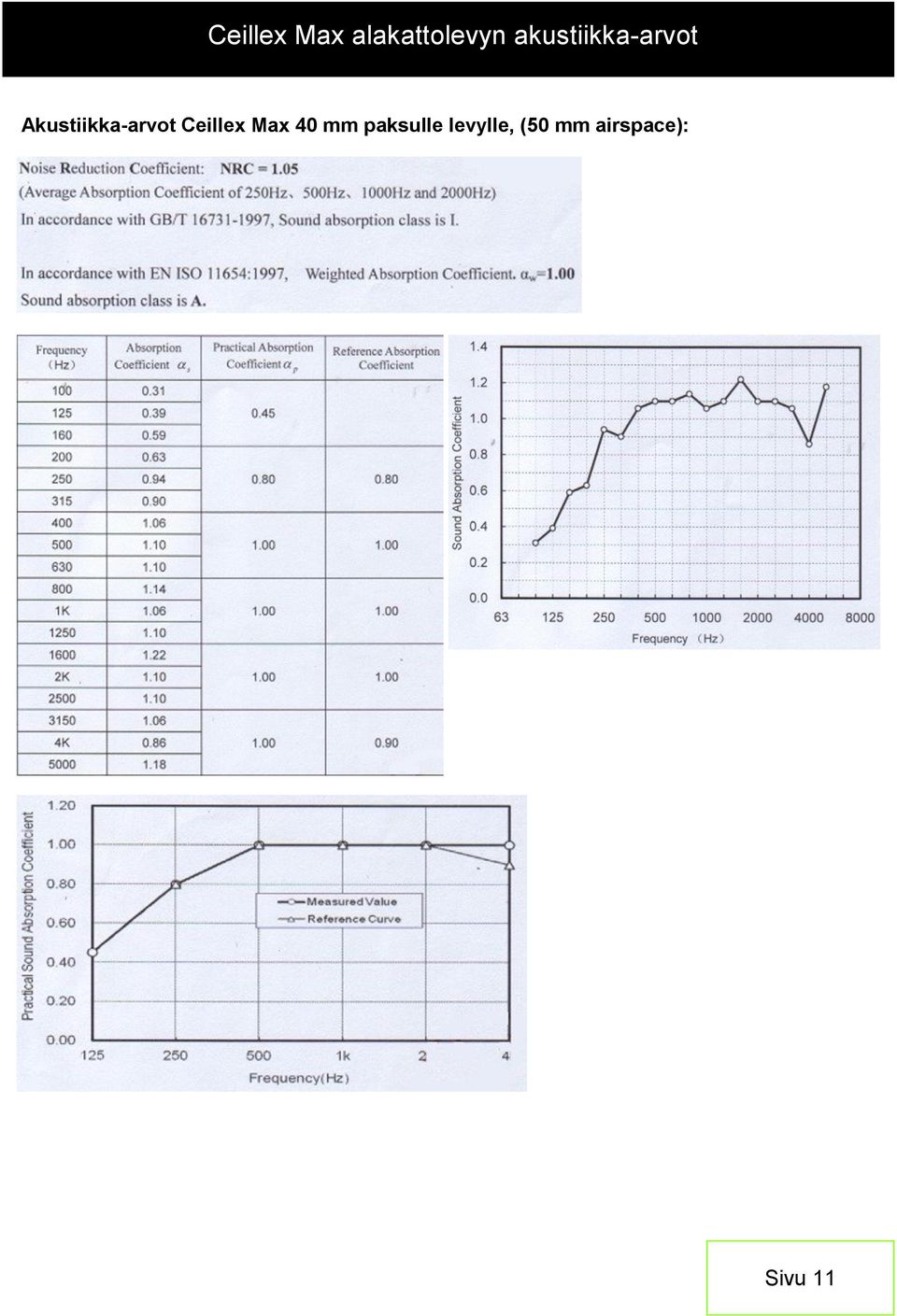

11 Ceillex Max alakattolevyn akustiikka-arvot Akustiikka-arvot Ceillex Max 40 mm paksulle levylle, (50 mm airspace): Sivu 11

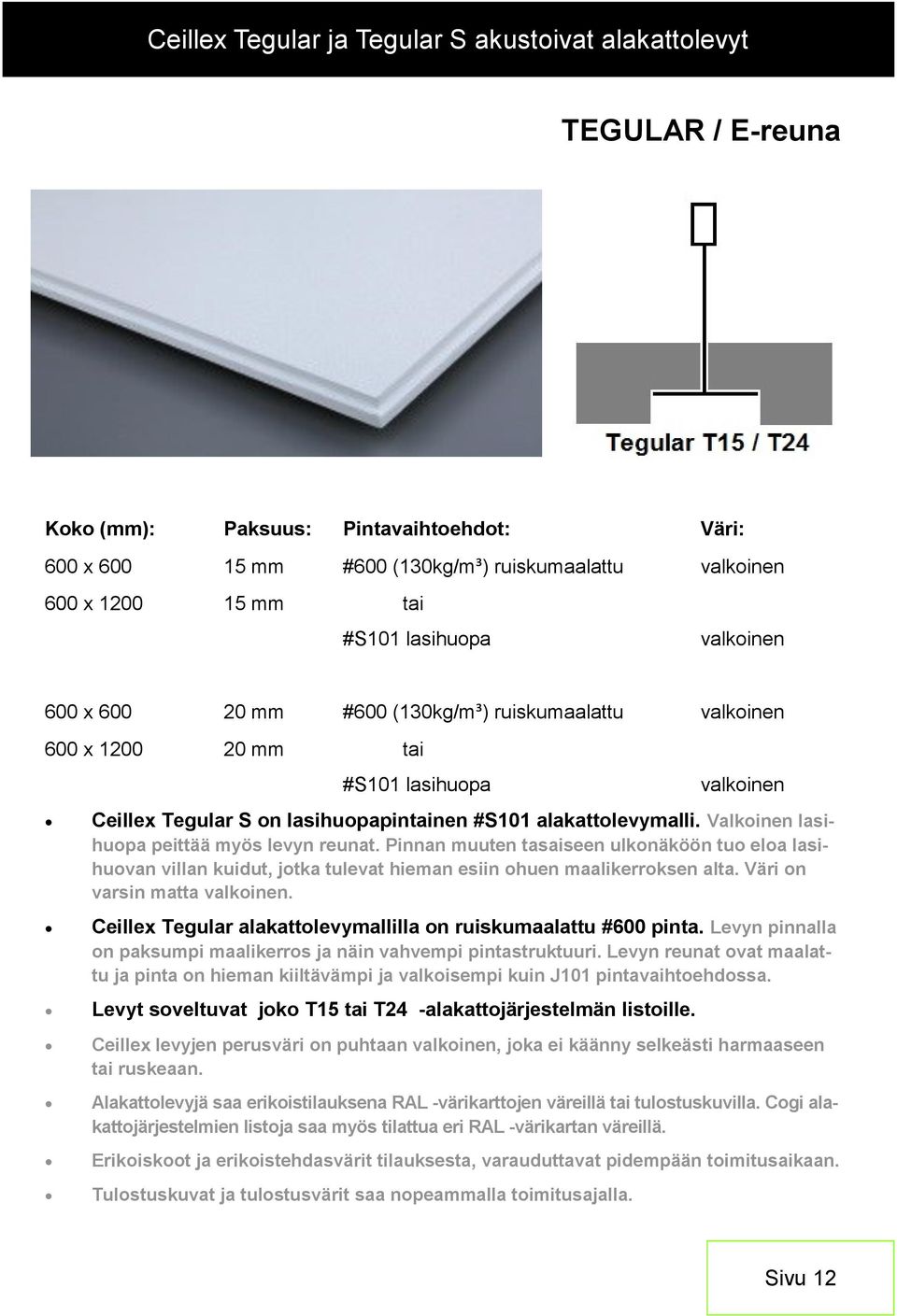

12 Ceillex Tegular ja Tegular S akustoivat alakattolevyt TEGULAR / E-reuna Koko (mm): Paksuus: Pintavaihtoehdot: Väri: 600 x mm #600 (130kg/m³) ruiskumaalattu valkoinen 600 x mm tai #S101 lasihuopa valkoinen 600 x mm #600 (130kg/m³) ruiskumaalattu valkoinen 600 x mm tai #S101 lasihuopa valkoinen Ceillex Tegular S on lasihuopapintainen #S101 alakattolevymalli. Valkoinen lasihuopa peittää myös levyn reunat. Pinnan muuten tasaiseen ulkonäköön tuo eloa lasihuovan villan kuidut, jotka tulevat hieman esiin ohuen maalikerroksen alta. Väri on varsin matta valkoinen. Ceillex Tegular alakattolevymallilla on ruiskumaalattu #600 pinta. Levyn pinnalla on paksumpi maalikerros ja näin vahvempi pintastruktuuri. Levyn reunat ovat maalattu ja pinta on hieman kiiltävämpi ja valkoisempi kuin J101 pintavaihtoehdossa. Levyt soveltuvat joko T15 tai T24 -alakattojärjestelmän listoille. Ceillex levyjen perusväri on puhtaan valkoinen, joka ei käänny selkeästi harmaaseen tai ruskeaan. Alakattolevyjä saa erikoistilauksena RAL -värikarttojen väreillä tai tulostuskuvilla. Cogi alakattojärjestelmien listoja saa myös tilattua eri RAL -värikartan väreillä. Erikoiskoot ja erikoistehdasvärit tilauksesta, varauduttavat pidempään toimitusaikaan. Tulostuskuvat ja tulostusvärit saa nopeammalla toimitusajalla. Sivu 12

13 Ceillex Tegular alakattolevyn akustiikka-arvot Akustiikka-arvot Ceillex Tegular 15 mm paksulle levylle, (200 mm airspace): Akustiikka-arvot Ceillex Tegular 20 mm paksulle levylle, (200 mm airspace):

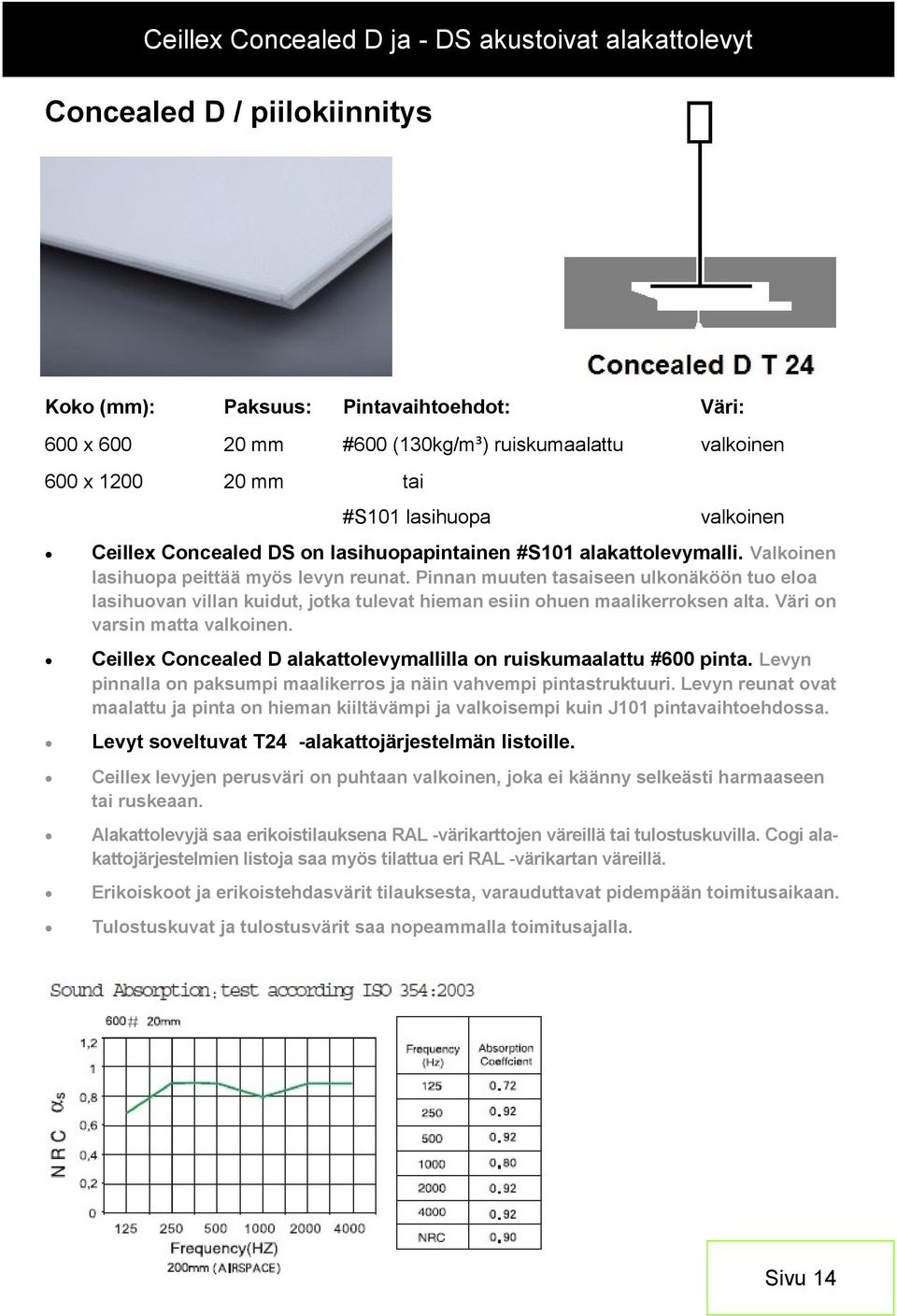

14 Ceillex Concealed D ja - DS akustoivat alakattolevyt Concealed D / piilokiinnitys Koko (mm): Paksuus: Pintavaihtoehdot: Väri: 600 x mm #600 (130kg/m³) ruiskumaalattu valkoinen 600 x mm tai #S101 lasihuopa valkoinen Ceillex Concealed DS on lasihuopapintainen #S101 alakattolevymalli. Valkoinen lasihuopa peittää myös levyn reunat. Pinnan muuten tasaiseen ulkonäköön tuo eloa lasihuovan villan kuidut, jotka tulevat hieman esiin ohuen maalikerroksen alta. Väri on varsin matta valkoinen. Ceillex Concealed D alakattolevymallilla on ruiskumaalattu #600 pinta. Levyn pinnalla on paksumpi maalikerros ja näin vahvempi pintastruktuuri. Levyn reunat ovat maalattu ja pinta on hieman kiiltävämpi ja valkoisempi kuin J101 pintavaihtoehdossa. Levyt soveltuvat T24 -alakattojärjestelmän listoille. Ceillex levyjen perusväri on puhtaan valkoinen, joka ei käänny selkeästi harmaaseen tai ruskeaan. Alakattolevyjä saa erikoistilauksena RAL -värikarttojen väreillä tai tulostuskuvilla. Cogi alakattojärjestelmien listoja saa myös tilattua eri RAL -värikartan väreillä. Erikoiskoot ja erikoistehdasvärit tilauksesta, varauduttavat pidempään toimitusaikaan. Tulostuskuvat ja tulostusvärit saa nopeammalla toimitusajalla. Sivu 14

15 Ceillex Concealed E ja - ES akustoivat alakattolevyt Concealed E / piilokiinnitys Koko (mm): Paksuus: Pintavaihtoehdot: Väri: 600 x mm #600 (130kg/m³) ruiskumaalattu valkoinen 600 x mm tai #S101 lasihuopa valkoinen Ceillex Concealed ES on lasihuopapintainen #S101 alakattolevymalli. Valkoinen lasihuopa peittää myös levyn reunat. Pinnan muuten tasaiseen ulkonäköön tuo eloa lasihuovan villan kuidut, jotka tulevat hieman esiin ohuen maalikerroksen alta. Väri on varsin matta valkoinen. Ceillex Concealed E alakattolevymallilla on ruiskumaalattu #600 pinta. Levyn pinnalla on paksumpi maalikerros ja näin vahvempi pintastruktuuri. Levyn reunat ovat maalattu ja pinta on hieman kiiltävämpi ja valkoisempi kuin J101 pintavaihtoehdossa. Levyt soveltuvat T24 -alakattojärjestelmän listoille. Ceillex levyjen perusväri on puhtaan valkoinen, joka ei käänny selkeästi harmaaseen tai ruskeaan. Alakattolevyjä saa erikoistilauksena RAL -värikarttojen väreillä tai tulostuskuvilla. Cogi alakattojärjestelmien listoja saa myös tilattua eri RAL -värikartan väreillä. Erikoiskoot ja erikoistehdasvärit tilauksesta, varauduttavat pidempään toimitusaikaan. Tulostuskuvat ja tulostusvärit saa nopeammalla toimitusajalla. Sivu 15

16 Ceillex akustoivat seinälevyt Ceillex seinälevyt Seinälevyvaihtoehdot ovat nimetty pintavaihtoehtojen mukaan: Ceillex Wall, ruiskumaalattupinta #600, paksumpi maalikerros, joka luo oman pintastruktuurinsa. Ceillex Wall F, vahva valkoinen lasikuitukangaspinta Koot (mm): Pituus: 2400 tai 2700 Leveys: 600 tai 1200 Paksuus: 40 Reunamuoto: A eli suora reuna. Levyt voi asentaa joko listoilla tai rakennusliimalla seinään. Erikoiskoot ja värit tilauksesta. Vinkki! Tulostamalla kuvan Ceillex seinälevyyn, saat helposti piristystä tilaan. Arazzo Oy:n tulostuspalvelun avulla saa Ceillex wall seinälevyn ruiskumaalatulle pinnalle minkä tahansa kuvan. Ceillex Wall F (lasikuitukangaspinta): akustiikka (seinälevy 40 mm paksu) Sivu 16

17 Ceillex akustoivat seinälevyt Ceillex Wall (ruiskumaalatulla pinnalla): akustiikka (seinälevy 40 mm paksu) Sivu 17

18 Cogi & U-Raster Alakattojen kannatusjärjestelmät ja sälealakatot Numrak Oy:n valikoimaan kuuluvat laadukkaat Cogi T-listakannatusjärjestelmät sekä U- Raster sälealakatot, jotka tulevat samalta italialaiselta tuottajalta. Cogi T-listajärjestelmät 8CPM (T15-lista) ja 8CPX/CPY (T24-lista) ovat Numrak Oy:n varastotuotteina. Cogi T-listat eivät väänny helposti käsiteltäessä ja ne ovat helppo asentaa sekä purkaa ilman, että listat rikkoutuisivat. Perusväri on valkoinen, mutta tilauksesta niitä saa myös kaikilla RAL-värikartan väreillä nopealla toimitusajalla. Medi U-Raster sälealakatto soveltuu T15-listakannatusjärjestelmälle ja sitä saa tilauksesta nopealla toimitusajalla. Sälealakatot soveltuvat erinomaisesti tiloihin, joihin halutaan rakentaa alakatto peittämättä kokonaan alakaton yläpuolella olevaa tekniikkaa huoltotöiden helpottamiseksi esim. ostoskeskukset. Cogi ja U-Raster tuotteita saa tilattua kaikilla RAL -värikartan väreillä. Kummankin tuotteen tehdasväri on valkoinen, joka on lähemmäksi värikoodeja RAL9003 tai RAL9016. U-Raster tuotteita saa edullisimmin joko tehdasväri valkoisella tai hopealla, jos kohde on yli 300 m². Erikoisväritilauksissa määrä vaikuttaa hintaan ratkaisevasti, säästöä syntyy paremmin, jos alue on yli 1000 m². U-Raster, mini U-Raster ja maxi U-Raster sälealakatoilla on oma kannatusjärjestelmänsä. Valokuvaaja Heidi-Annica Ljungqvist Sivu 18

19 Numrak Oy Toimisto/varasto: Ilveskuja Nurmijärvi Yhteyshenkilöt: Isto Hinkkanen gms Johanna Hinkkanen gsm
