1 Hinnasto/Tuotekuvasto Akustiikkakatot, Seinälevyt, Integroidut valaisimet

2 Tämän hinnaston hinnat on esitetty Saint-Gobain Ecophon AB:n puolesta. Hinnastomme viralliset hinnat ovat verottomia nettohintoja. Reunamallit A, suorareunainen alaslaskettu lista-asennus, avattavissa B, viistetty reuna liima-asennus puskuun, ei avattavissa Dg, alaslaskettu varjourasauma, helposti avattavissa E, pykäläreuna alaslaskettu lista-asennus, avattavissa Dp, alaslaskettu varjourasauma, helposti avattavissa SQ, suorareunainen liima-asennus avosaumoin, ei avattavissa Lp, viistetty reuna alaslaskettu lista-asennus, avattavissa Ds, viistetty reuna alaslaskettu symmetrinen piilolista-asennus, helposti avattavissa F, viistetty reuna mekaaninen asennus ruuvein puskuun, ei avattavissa SISÄLLYS sivu Reunamallit 2 Ecophon ja ympäristö 3 Focus 4-5 Focus Lp 6 Fixiform 7 Focus täydentävät järjestelmät 8 Focus käytävälevyt 9 Master Gedina 12 Advantage (Classic) 13 Sombra 14 Super G 15 Solo Hygiene Riippupaneelit 20 Combison 21 Industry Modus (TAL) 22 RTP 23 Industry XR 23 Wall Panel Access, Focus Curved, Light Coffer 27 Rahdit, hinnoittelu 28 Toimitusehdot 29 Absorptioluokat 30 Käyttökohdesuositukset 31 Ecophon myynti 32 2

3 Ecophon ja ympäristö Luonnonvarojen säästäminen on tänä päivänä yksi tärkeimmistä ympäristökysymyksistä. Me Ecophonilla olemme sitoutuneet suojelemaan ympäristöä, pyrkimällä jatkuvasti kehittämään tuotteitamme ja tuotantoprosessiamme ympäristömyönteisemmäksi. Toimintaamme ohjaa pitkäjänteinen ympäristönäkökohtien huomioiminen. Haluamme tarjota asiakkaillemme tuotteita, jotka on kehitetty huomioon ottaen niiden vaikutukset ympäristöömme niin luonnossa kuin sisätiloissakin. Tästä osoituksena meillä on tuotteidemme markkinoinnissa oikeus käyttää eri organisaatioiden myöntämiä ympäristö- ja sisäilmamerkkejä. Suurimmalle osalle Ecophon-tuotteita on myönnetty Pohjoismainen Joutsen -ympäristömerkki ja siten ne täyttävät Pohjoismaisen ympäristömerkkilautakunnan asettamat kriteerit, jotka käsittävät tuotteen koko elinkaaren. Nämä kriteerit sisältävät päästöt ilmaan, haitalliset emissiot, jätteiden hallinnan ja energian sekä muiden resurssien käytön. Lähes kaikki Ecophon -tuotteet täyttävät Sisäilmastoluokitus 2008 mukaisen Rakennusmateriaalien päästöluokituksen M1 vaatimukset. M1 on kyseisen luokituksen paras luokka. Luokituksessa arvioidaan materiaalin aiheuttamia haitallisten aineiden emissioita sekä tuotteen hajua. Akutex-, Super G- ja Texona- pintaisilla Ecophon -tuotteilla, jotka ovat kapseloituja, on oikeus käyttää Yhteistyössä Allergia- ja Astmaliiton kanssa -merkkiä. Allergia- ja Astmaliitto on kansanterveysjärjestö, jonka perustehtävänä on allergioista ja astmasta kärsivien elämänlaadun parantaminen Ecophon käyttää soveltuvia EU-standardeja, joilla voidaan mitata ja verrata erilaisia ääntävaimentavia materiaaleja. CE-merkki määrittelee kriteerit äänenvaimennukselle, paloturvallisuudelle ja tietyille emissioille. Järjestelmämme täyttävät tiukimmatkin vaatimukset Lasivilla, jota käytetään Ecophon-tuotteissa täyttää EU-direktiivin 97/69/EC vaatimukset. Lukuisat testit ja tutkimukset osoittavat, ettei Ecophon -tuotteista vapaudu kuituja niiden käytön aikana. Tämän vuoksi Ecophon -tuotteita voidaan käyttää puhdastiloissa, joissa käytettäville materiaaleille asetetaan erittäin tiukat vaatimukset partikkeliemissioiden suhteen. Tällaisia tiloja ovat esim. leikkaussalit ja mikroelektroniikan tuotantotilat. Akutex -merkki takaa, että tuotteen maalatulla pinnalla on erinomaiset ominaisuudet. Tuotekehityksemme keskittyy visuaalisiin seikkoihin, akustisiin ominaisuuksiin, työympäristöön, arkkitehtuurin trendeihin ja ympäristöstä huolehtimiseen. Siksi Akutex on aina askeleen edellä.

4 Ecophon Focus PINTA- JA REUNAMAALATUT LEVYT Muut vakiovärit, ks. lisähinta White Frost NCS S 0500-N 85 % Vanilla Dream NCS S 1505-Y 67 % Volcanic Dust NCS S 2002-Y 59 % Silver Shadow NCS S 4502-Y 33 % Soft Slate NCS S 7000-N 12 % Pure Olive NCS S 2010-Y 49 % Pale Garden NCS S1005-G10Y 75 % Misty Rose NCS S 1010-Y60R 63 % Silent Sand NCS S 2005-Y30R 49 % Ecophon Focus -tuoteperhe tarjoaa hyvät mahdollisuudet erilaisten sisäkattojen luomiseen sekä täyttää ensiluokkaisen akustiikan korkeimmatkin vaatimukset. Kattava valikoima reunamalleja ja muotoja antaa vapauden luoda korkealaatuisia tiloja, mitä tulee äänimaailmaan, valaistukseen, mukavuuteen ja ilmapiiriin. Reunamallit Focus-tuotteissa on kahdeksan reunamallivaihtoehtoa, jotka näkyvät oheisesta taulukosta. Levyjen reunat on maalattu levyn näkyvän pinnan värisiksi. Reunamallin A-levyissä on valkoinen reunakäsittely, joka ei täysin peitä lasivillalevyn keltaista väriä. Suorareunaisten levyjen liimaasennukseen suositellaan Focus SQ -tuotetta, jonka reunat on peittomaalattu valkoisiksi. Levykoot Levyjen paksuus on 20 mm. Oheisessa taulukossa mainittujen levykokojen lisäksi on saatavana seuraavat koot: mm x 1200 mm reunamalleille A, Ds, Dg, E24 ja E15. - käytävälevyt (leveys 600 mm ja pituudet 1600, 1800, 2000 ja 2400 mm) reunamalleille A, Ds, Dg ja E24. Suorareunaisten (reunamallit A ja SQ) levyjen todelliset mitat ovat 8 mm moduulimittoja pienemmät. Akutex FT-pinta Kaikissa Focus-tuotteissa on nyt Akutex FT -pinta. Maalattu Akutex FT -pinta ei ole arka naarmuuntumiselle eikä kiillottumiselle. Sen valon takaisinheijastavuus on ylivoimainen muihin pintoihin verrattuna. Tämä 4

5 KAPSELOITU TUOTE Moduuli- Hinta Abs. Levyä/ m 2 / pkt / Asennus- Järjestelmä mitat, mm Tuotenro /m 2 (alv 0 %) luokka pkt pkt lava kuva Focus A FT 20 x 600 x ,80 A 28 10,08 16 T24-lista tai liima-asennus 20 x 1200 x ,80 A 14 10,08 16 Focus B FT 20 x 600 x ,30 C 20 7,20 24 liima-asennus 20 x 1200 x ,30 C 10 7,20 22 M01, M46, M16 M03 Focus Ds FT 20 x 600 x ,80 A 20 7,20 24 M205, M206, piilolista-asennus 20 x 1200 x ,80 A 10 7,20 22 M207, M208 Focus Dg FT 20 x 600 x ,80 A 20 7,20 24 M202, M203, varjoura 20 x 1200 x ,80 A 10 7,20 M204 Focus E24 FT 20 x 600 x ,20 A 20 7,20 24 upotettu T24-lista 20 x 1200 x ,20 A 10 7,20 22 Focus E15 FT 20 x 600 x ,20 A 20 7,20 24 upotettu T15-lista 20 x 1200 x ,20 A 10 7,20 22 Focus XL -käytävälevyt ks.taulu käytävälevyt Focus F FT mekaaninen kiinnitys taustapintaan 20 x 600 x x 1200 x ,80 32,80 C C ,20 7,20 Focus SQ FT (vain valkoinen) 20 x 600 x ,80 C 20 7,20 24 liima-asennus avosaumoin 20 x 1200 x ,80 C 12 8,64 18 Muut vakiovärit lisähinta 12,30 Erikoismittojen ja -värien hinnat tarjouksen mukaan. Erikoisväreissä NCS-koodin ensimmäinen numerosarja S tulee olla 3030 tai sitä pienempi. M12, M47, M49 M12, M47, M49 M15 M107 Tuotteet eivät ole varastotuotteita, toimitusaika 2-4 viikkoa. Muiden kuin valkoisten vakioväristen levyjen toimitusaika 4-5 vkoa. Katso täydentävät järjestelmät sivulta 8! Focus Ds asennus Focus Ds reunamalli Focus Dg asennus Focus Dg reunaleikkuri yhdessä alhaisen kiiltoarvon kanssa takaa miellyttävän diffuusin, tasaisen valon jakautumisen kaikkiin suuntiin ja antaa pinnalle mattamaisen ulkonäön. Akutex FT -pinta ei myöskään heijasta värejä muista pinnoista. Värit Erikoisvärejä voidaan toimittaa NCS-värikartan niissä sävyissä, joiden ensimmäisen numerosarjan S luku on 3030 tai sitä pienempi. Kuitenkin värikoodi on tarkastettava etukäteen Ecophonilta. Erikoisväristen tuotteiden hinnat tarjouksen mukaan. Asennus Asennusohjeet/kuvat eri reunamalleille löydät Ecophon-käsikirjasta ja osoitteesta 5

6 Ecophon Focus Lp Sisäkattoon järjestystä selkeillä linjoilla Ecophon Focus Lp järjestelmä on kehitetty antamaan suunnittelijoille uudenlainen mahdollisuus toteuttaa avokonttoreiden ja muiden suurien tilojen sisäkatto. Järjestelmä antaa mahdollisuuden yhdistää tekniset laitteet muuhun kattopintaan uudella linjakkaalla tavalla. Ecophon Focus Lp -järjestelmällä voidaan korostaa haluttua suuntaa sen antamilla suorilla, yhdensuuntaisilla linjoilla. Reunamalli ja levykoot Ecophon Focus Lp -järjestelmässä on ainutlaatuinen upotettu listajärjestelmä, jota käytetään korostamaan haluttua suuntaa tilassa. Pitkillä sivuilla levyjen väliin jää leveä ura, kun taas levyjen liitoskohta toiseen suuntaan on hyvin huomaamaton. Reunat on leikattu tarkasti oikeaan muotoon. Järjestelmä muodostuu vakiolevyistä, joiden leveys on 600 mm ja teknisistä levyistä leveyksiltään 150, 300 ja 600 mm. Teknisillä levyillä toteutetaan alueet, joihin asennetaan erilaisia laitteita kuten valaisimia, ilmanvaihtolaitteiden osia, sprinklereitä, savunilmaisimia ja kovaäänisiä. Levyjen tarkat leveysmitat (148, 298 ja 598 mm) ovat sellaiset, että ne ovat yhteensopivat markkinoilla olevien vakiomittaisten valaisimien kanssa. Pinnoite ja väri Levyt ovat jäykkiä lasivillalevyjä, joissa näkyvällä pinnalla on Akutex FT- pinnoite. Levyjä on saatavana valkoisen lisäksi kaikissa Akutex FT -kokoelman väreissä. Levyjen reunat on maalattu. Asennus Parhaan lopputuloksen saavuttamiseksi on suositeltavaa käyttää Ecophon Connect -listoja ja asennustarvikkeita. Asennusohjeetja kuvat löytyvät nettisivulta Focus Lp -alakatto korostaa suuntaa. Asennukset toteutetaan Focus Lp -teknisiin levyihin. Ecophon LINE. Focus Lp -alakattoon yhteensopiva moduulivalaisin. Kahden Focus Lp -levyn välinen ura on 20 mm. Vakiolevyn ja teknisen levyn välinen ura on 11 mm. 6 Moduuli- Hinta Hinnoittelu- Kpl/ m 2 / Asennus- Järjestelmä mitat, mm Tuotenro (alv 0%) yksikkö pkt pkt kuva Focus Lp 20 x 600 x ,80 m ,20 Focus Lp 20 x 600 x ,80 m ,20 Focus Lp XL 20 x 600 x ,80 m 2 6 6,48 Focus Lp Tekninen levy 20 x 300 x ,90 kpl 20 7,20 Focus Lp Tekninen levy 20 x 300 x ,50 kpl 20 3,60 Focus Lp Tekninen levy 20 x 600 x ,50 kpl 20 7,20 Focus Lp Tekninen levy 20 x 600 x ,90 kpl 10 7,20 Focus Lp Tekninen levy 20 x 150 x ,90 kpl 20 3,60 Focus Lp Tekninen levy 20 x 150 x ,50 kpl 20 1,80 ECOPHON Line Lp (valaisinrunko, levy ja opaali) Tuotteet eivät ole varastotuotteita, toimitusaika 2-4 viikkoa. 416,00 kpl 1 M278 M279

7 Ecophon Fixiform Vaivaton ratkaisu tasonvaihteluiden toteuttamiseen Ecophon Focus Fixiform -järjestelmää käytetään luomaan selkeitä alakaton tasonvaihteluita joko piilottamaan välitilan asennuksia tai luomaan muotoja ja ilmettä tilaan. Fixiform järjestelmällä myös pystysuorat pinnat edesauttavat paremman ääniympäristön toteutuksessa. Reunamallit ja levykoot Yhteensopiva Focus Ds- ja ja Focus E alakattojen kanssa. Moduulimitta 600 mm. XL-levyjen mitat tuotetaulukon mukaisesti. Pinnoite ja väri Levyt ovat jäykkiä lasivillalevyjä, joissa näkyvällä pinnalla on valkoinen Akutex FT- pinnoite. Levyjen reunat on maalattu. Asennus Levyt toimitetaan suorina ja ne käännetään 90 astetta asennusvaiheessa. Korkeuseroa voidaan säätää 150 ja 530 mm välillä vakiolevyllä ja jopa 1930 mm käyttämällä XL-järjestelmää. Fixiform-levyt eivät ole avattavissa. Järjestelmä koostuu Fixiform-levyistä ja tarvittavista asennustarvikkeista. Parhaimman lopputuloksen saavuttamiseksi käytä Ecophon Connect -listoja ja -asennustarvikkeita. Katso yksityiskohtaiset tiedot asennuskuvista M274 ja M275, jotka löytyvät kotisivulta osoitteesta Detalji Focus Fixiform -taite. Focus Fixiform levy. Focus Fixiform Ds -järjestelmä. Focus Fixiform Ds -järjestelmän ylätaso. Hinta Abs. Levyä/ m 2 / Asennus- Tuote Moduulimitat, mm Tuotenro /kpl (alv 0%) luokka pkt pkt kuva Fixform Ds/E 20 x 600 x ,30 A 10 7,20 Fixform Ds XL 20 x 600 x ,10 A 6 5,40 Fixform Ds XL 20 x 600 x ,00 A 6 6,84 Fixform Ds XL 20 x 600 x ,00 A 6 8,28 Fixform Ds EC ulkokulma 20 x 600 x ,00 A 1 0,36 Fixform Ds IC sisäkulma 20 x 600 x ,00 A 1 0,72 Fixform E XL 20 x 600 x ,10 A 6 5,40 Fixform E XL 20 x 600 x ,00 A 6 6,84 Fixform E XL 20 x 600 x ,00 A 6 8,28 Fixform E EC ulkokulma 20 x 600 x ,00 A 1 0,36 Fixform E IC sisäkulma 20 x 600 x ,00 A 1 0,72 Tuotteet eivät ole varastotuotteita, toimitusaika 2-4 viikkoa. M274, M275 M276, M277 7

8 Ecophon Focus täydentävät järjestelmät REUNA-ALUERATKAISUT JA INTEGROIDUT VALAISIMET (VAIN VALKOISENA) REUNA-ALUERATKAISUT Moduuli- Hinta Hinnoittelu- Kpl/ m 2 / Asennus- Tuote mitat, mm Tuotenro (alv 0 %) yksikkö pkt pkt kuva Focus Frieze FT 20 x 2400 x ,20 m 2 6 8,64 M110 Focus Frieze Ds/Dg FT 20 x 2400 x ,20 m 2 6 8,64 M239 Wing Ds, suora levy, L=1200 mm ,00 kpl 3 Wing Ds, suora levy, L=600 mm ,20 kpl 6 M209 Wing Ds, ulkokulma, L= mm ,00 pakkaus Wing Ds, ulkokulma, L= mm ,00 pakkaus M209 Wing Ds, sisäkulma, L= mm ,00 pakkaus INTEGROIDUT VALAISIMET Moduuli- Hinta Kpl/ Asennus- Tuote mitat, mm /kpl (alv 0%) pkt kuva Ecophon Dot 20 x 600 x ,00 1 M134, M135 Ecophon Square x 600 x ,00 1 M200, M201 Ecophon Line 20 x 1200 x ,00 1 M218, M219, M220 Integroituja valaisimia on saatavana reunamalleille Ds, Dg ja E24. Valaisinputket eivät sisälly toimitukseen. Tuotteet eivät ole varastotuotteita, toimitusaika 2-4 viikkoa. Focus frieze: alakaton ja seinän liittymä ilman kulmalistaa. Focus Wing: alakattokentän siivenmuotoinen reunaelementti. Yhteensopiva Ds- ja E-levyjen kanssa. Edge--reunus on kalteva, profiilin asento valitaan käytettävän Focus-levyn mukaan. Valmiit kulmakappaleet helpottavat asennusta. Ecophon Dot, Focus Ds ja Dg sekä Focus E -sisäkattoihin integroitava valaisin. Ecophon Square 43, Focus Ds ja Dg sekä Focus E -sisäkattoihin integroitava valaisin. Ecophon Line, 1200 x 600 mm Focus Ds ja Dg sekä Focus E -sisäkattoihin integroitava valaisin. 8

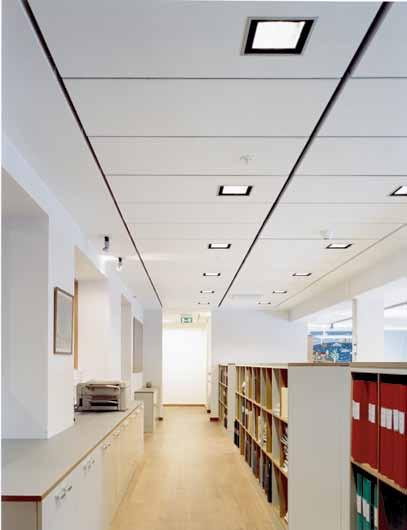

9 Ecophon Focus käytävälevyt ERIKOISPITKÄT LEVYT KÄYTÄVIIN JA SUURIIN TILOIHIN Ecophon XL -levyt ovat pitkiä levyjä, joita esim. käytävien sisäkattoon tarvitaan vain yksi per käytävän leveyssuunta. Levyjä voidaan haluttaessa käyttää myös huonetilojen sisäkatoissa. Käytävälevyjä valmistetaan oheisen taulukon mukaan. Perustiedot löydät tästä esitteestä kyseisen tuotteen kohdalta. XL-levyjen leveys on 600 mm ja pituudet 1600, 1800, 2000 ja 2400 mm. Asennusohjeet löytyvät Ecophon-käsikirjasta ja Internetistä vastaavan Focus tuotteen kohdalta. Focus A -levyissä reunakäsittely on valkoinen levyn väristä riippumatta. Levyjä/pkt -informaatio on perusväriselle tuotteelle. Moduuliseinälista 0733, mattamusta. Moduuli- Hinta Vakiovärilisä Abs. Levyä/ m 2 / Asennus- Järjestelmä mitat, mm Tuotenro /m 2 (alv 0%) /m 2 (alv 0%) luokka pkt pkt kuva Focus A FT 20 x 1600 x ,20 12,30 A 12 11,52 20 x 1800 x ,20 12,30 A 12 12,96 20 x 2000 x ,20 12,30 A 12 14,40 20 x 2400 x ,20 12,30 A 12 17,28 Focus Ds FT 20 x 1600 x ,50 12,30 A 6 5,76 20 x 1800 x ,50 12,30 A 6 6,48 20 x 2000 x ,50 12,30 A 6 7,20 20 x 2400 x ,50 12,30 A 6 8,64 Focus Dg FT 20 x 1600 x ,50 12,30 A 6 5,76 M46, M16 M208, M206, M x 1800 x ,50 12,30 A 6 6,48 M202, M x 2000 x ,50 12,30 A 6 7,20 20 x 2400 x ,50 12,30 A 6 8,64 Focus E24 FT 20 x 1600 x ,70 12,30 A 6 5,76 20 x 1800 x ,70 12,30 A 6 6,48 20 x 2000 x ,70 12,30 A 6 7,20 20 x 2400 x ,70 12,30 A 6 8,64 M47, M49 Tuotteet eivät ole varastotuotteita, toimitusaika 2-4 viikkoa. 9

10 Ecophon Master PINTA- JA REUNAMAALATUT LEVYT TASOKKAASEEN ÄÄNENVAIMENNUKSEEN Master SQ: liima-asennukseen avosaumoin. Master B: liima-asennus puskusaumoin. Master Ds: avattava piilolista-asennus. Master F: ruuvikiinnitys pontista suoraan taustapintaan. Master-tuoteperhe on kehitetty hyvän ääniympäristön luomiseksi esim. kouluihin, päiväkoteihin ja kokoustiloihin. Levyjen 40 mm paksuus varmistaa tilaan hyvän vaimennuksen myös silloin, kun käytetään liimaasennusta. Reunamallit Master-tuotteissa on kuusi reunamallivaihtoehtoa, jotka näkyvät oheisesta taulukosta. Levyjen reunat on maalattu levyn näkyvän pinnan värisiksi muissa kuin suorareunaisissa (A ja SQ) levyissä. Reunamallin A-levyissä on reunakäsittely, joka ei täysin peitä lasivillalevyn keltaista väriä. Suorareunaisten levyjen liima-asennukseen suositellaan Master SQ -tuotetta, jonka reunat on peittomaalattu valkoisiksi. Levykoot Levyjen paksuus on 40 mm, moduulimitat näet oheisesta taulukosta. Suorareunaisten (reunamallit A ja SQ) levyjen todelliset mitat ovat 8 mm pienemmät kuin moduulimitat. Pinnoite, väri ja toimitusaika Kaikissa Master-tuotteissa on nyt uusi Akutex FT -pinta. Maalattu Akutex FT -pinta ei ole arka naarmuuntumiselle eikä kiillottumiselle. Sen valon takaisinheijastavuus on ylivoimainen muihin pintoihin verrattuna. Tämä yhdessä alhaisen kiiltoarvon kanssa takaa miellyttävän diffuusin, tasaisen valon jakautumisen kaikkiin suuntiin ja antaa pinnalle mattamaisen ulkonäön. Akutex FT -pinta ei myöskään heijasta värejä muista pinnoista. Master -levyä on saatavana Akutex FT -väreissä, mutta Master F ja Master SQ tuotteita sekä beta- ja gamma-pintaisia levyjä on saatavana vain valkoisena. 10

11 KAPSELOITU TUOTE Moduuli- Hinta Abs. Kpl/ m 2 / pkt / Asennus- Järjestelmä mitat, mm Tuotenro /m 2 (alv 0%) luokka pkt pkt lava kuva Master SQ FT/alpha (valk.) 40 x 600 x ,70 A 10 3,60 24 Master SQ FT/alpha (valk.) 40 x 900 x ,10 A 6 3,24 18 M106 Master SQ FT/alpha (valk.) 40 x 1200 x ,70 A 6 4,32 18 Master F FT/alpha (valk.) 40 x 600 x ,80 A 10 3,60 Master F FT/alpha (valk.) 40 x 1200 x ,80 A 6 4,32 M52 Master F FT/gamma (valk.) 40 x 600 x ,40 D 10 3,60 Master A FT/alpha 40 x 600 x ,50 A 20 7,20 12 Master A FT/alpha 40 x 1200 x ,50 A 10 7,20 12 M56 Master A FT/beta (valk.) 40 x 1200 x ,70 C 10 7,20 Master A FT/gamma (valk.) 40 x 1200 x ,70 D 10 7,20 Master B FT/alpha 40 x 600 x ,10 A 10 3,60 24 M113 Master Ds FT/alpha 40 x 600 x ,80 A 10 3,60 24 Master Ds FT/gamma (valk.) 40 x 600 x ,00 D 10 3,60 Master E FT/alpha 40 x 600 x ,30 A 10 3,60 Master E FT/alpha 40 x 1200 x ,30 A 4 5,76 Master E FT/beta (valk.) 40 x 600 x ,40 C 10 3,60 Master E FT/gamma (valk.) 40 x 600 x ,40 D 10 3,60 M99, M100 M58 Tuotteet eivät ole varastotuotteita, toimitusaika 2-4 viikkoa. White Frost NCS S 0500-N 85 % Master alpha, beta ja gamma Erilaisten huonetilojen akustiikan optimoimiseksi Master-levyjä valmistetaan absorptio-ominaisuuksiltaan kolmea eri tyyppiä: - alpha: absorboi ääniä hyvin laajalla taajuusalueella, - beta: äänenvaimennusta on korkeilla taajuuksilla rajoitettu, - gamma: absorboi jonkin verran matalia taajuuksia, mutta heijastaa korkeita ääniä. Huom! Beta- ja gamma-tuotteet vain valkoisina. Master alpha, beta ja gamma -levyjen värit poikkeavat hieman toisistaan. Tämä johtuu eri paksuisista maalikerroksista näissä levyissä. Asennus Asennusohjeet/kuvat eri reunamalleille löydät Ecophon-käsikirjasta ja osoitteesta 11

12 Ecophon Gedina VALKOISET PINTA- JA REUNAMAALATUT LEVYT Ecophon Gedina on turvallinen valinta arkkitehdeille, sisäkattoasentajille ja loppukäyttäjille. Jatkuva tuotekehitys takaa sen, että Ecophon Gedina täyttää vaatimukset tulevaisuudessakin: sisäkattoratkaisun tulee olla joustava, helppo käsitellä ja ympäristömyötäinen. Tämän lisäksi Ecophon Gedina toteuttaa hyvän akustiikan useimpiin huonetiloihin. Ecophon Gedina -levyissä on aina valkoinen maalattu Akutex T -pinta. Suorareunaisten (reunamalli A) levyjen reunat on reunakäsitelty. Reunamallin E levyjen reunat on maalattu. Levykoot Levykoot ovat alla olevan taulukon mukaiset. Levyjen paksuus on 15 mm. Gedina-tuotteissa suorareunaisten levyjen (reunamalli A) todelliset mitat ovat 594 x 594 mm ja 594 x 1194 mm. Asennus Ecophon Gedina -levyt on tarkoitettu asennettavaksi Connect T-listajärjestelmään. Katso asennuskuvat Ecophon-käsikirjasta tai osoitteesta WHITE 500 NCS S 0500-N 84% Gedina: kevyt ja luotettava sisäkattojärjestelmä. Reunaleikkuri E 0221, ks. sivu 30. KAPSELOITU TUOTE Moduuli- Hinta Abs. Levyä/ m 2 / pkt / Asennus- Järjestelmä mitat, mm Tuotenro /m 2 (alv 0 %) luokka pkt pkt lava kuva Gedina A, PE 15 x 600 x ,00 A 40 14,4 16 M118 Gedina A, PE 15 x 1200 x ,00 A 20 14,4 16 Gedina E15 15 x 600 x ,60 A 26 9,36 24 Gedina E15 15 x 1200 x ,60 A 16 11,52 18 M121 Gedina E24 15 x 600 x ,60 A 26 9,36 24 Gedina E24 15 x 1200 x ,60 A 16 11,

13 Ecophon Advantage (Classic) LASIHUOPAPINTAISET REUNAKÄSITELLYT LEVYT KAPSELOITU TUOTE Moduuli- Hinta Abs. Levyä/ m 2 / pkt / Asennus- Järjestelmä mitat, mm Tuotenro /m 2 (alv 0%) luokka pkt pkt lava kuva Advantage A, PE 15 x 600 x ,00 A 40 14,40 16 Advantage A, PE 15 x 1200 x ,00 A 20 14,40 16 Advantage E15 15 x 600 x ,80 A 26 9,36 24 Advantage E15 15 x 1200 x ,80 A 16 11,52 Advantage E24 15 x 600 x ,80 A 26 9,36 24 Advantage E24 15 x 1200 x ,80 A 16 11,52 Advantage EVA A, PE (Classic EVA) 20 x 600 x ,90 A 28 10,08 16 valkoinen 20 x 1200 x ,90 A 14 10, x 600 x ,00 A 12 4, x 1200 x ,00 A 6 4,32 16 M119 M122 M141 Tuotteet eivät ole varastotuotteita, toimitusaika 2-4 viikkoa. Valkoinen NCS S 0500-N 83 % Advantage A -levy. Leikkaus, Advantage A -järjestelmä. Advantage E -järjestelmä. Ecophon Advantage (Classic) -levyt tarjoavat hyvän hinta-laatu-suhteen ja täyttävät toimivalle akustiikkakatolle asetettavat perusvaatimukset. Reunamallit, levykoot ja värit Valkoisten Advantage-levyjen reunamallivaihtoehdot ovat A ja E, levyjen paksuus on 15 mm. Levykoot oheisen taulukon mukaan. Suorareunaisissa (A) levyissä on reunakäsittely, tunnus PE. E-reunaisten levyjen reunat on maalattu. Classic-levyjä valmistetaan ainoastaan suorareunaisina (reunamalli A). Levyjen paksuudet ovat 20 ja 50 mm, levykoot oheisen taulukon mukaan. Classic -levyjä saa valkoisena (värimalli yllä). Classic-levyissä on valkoinen reunakäsittely, PE. Advantage (Classic) -tuotteissa todelliset mitat ovat: - 15 ja 20 mm levyt 594 x 594 mm ja 1194 x 594 mm - 50 mm levyt 590 x 590 mm ja 1190 x 590 mm. Asennus 15 mm ja 20 mm paksut tuotteet on tarkoitettu asennettavaksi Connect T- listajärjestelmään. 50 mm paksut levyt voidaan asentaa joko T24- listajärjestelmään tai kiinnittää esim. liimaamalla suoraan taustapintaan. Katso asennusohjeet ja -kuvat Ecophon-käsikirjasta tai osoitteesta 13

14 Ecophon Sombra MUSTAPINTAISET LEVYT Ecophon Sombra-tuotteet ovat mustaksi maalatulla lasihuovalla pinnoitettuja levyjä. Niitä käytetään mm. elokuvateattereissa, ravintoloissa ja kotiteattereissa. Reunamallit ja levykoot Sombra-levyjen reunamallivaihtoehdot ovat A (suorareunainen) ja Ds (avattava piilolista-asennus). Levykoot oheisen taulukon mukaan. Ds-reunamallin levyjen reunat on maalattu. A-reunaisten levyjen reunat ovat käsittelemättömät. Suorareunaisten Sombra-levyjen (reunamalli A) todelliset pituus- ja leveysmitat ovat 8 mm moduulimittoja pienemmät. Sombra/gamma ja Sombra X-bass Sombra/gamma-levyt heijastavat korkeita taajuuksia ja absorboivat jonkin verran matalia ääniä. Niitä voidaan käyttää osassa kattopinnasta ääntä heijastamaan. Sombra X-Bass asennetaan alaslasketun kattopinnan taakse parantamaan matalien taajuuksien vaimennusta. Sombra X-Bass -levyjä ei ole tarkoitettu näkyväksi pinnaksi ja niiden väri saattaa vaihdella. Asennus Ecophon Sombra -levyt on tarkoitettu asennettavaksi mattamustaan Connect T-listajärjestelmään. Asennuskuvat löytyvät Ecophon-käsikirjasta ja osoitteesta Musta 4 % KAPSELOITU TUOTE Moduuli- Hinta Abs. Kpl/ m 2 / Asennus- Järjestelmä (ei A-reunaiset) mitat, mm Tuotenro /m 2 (alv 0%) luokka pkt pkt kuva Sombra, A 20 x 600 x ,20 A 28 10,08 M74 Sombra, A 20 x 1200 x ,20 A 14 10,08 Sombra, Ds 20 x 600 x ,80 A 20 7,20 M89 Sombra, Ds 20 x 1200 x ,80 A 10 7,20 Sombra A, gamma 20 x 1200 x ,00 E 14 10,08 Sombra Ds, gamma 20 x 1200 x ,10 E 10 7,20 Sombra X-Bass 90 x 603 x , ,82 M74 14 Tuotteet eivät ole varastotuotteita, toimitusaika 2-4 viikkoa.

15 Ecophon Super G ISKUNKESTÄVÄT LEVYT Super G -tuotteissa on luja, kestävä lasikudospinta. Ne soveltuvat erityisen hyvin sisäkattoihin tiloissa, joissa kattopinta altistuu iskuille tai voimakkaalle kulutukselle. Tyypillisiä käyttökohteita ovat liikuntatilat ja porraskäytävät. Super G Plus -järjestelmä on tarkoitettu kohteisiin, joissa sisäkatto joutuu alttiiksi esim. koville palloniskuille. Levykoot ja värit Super G -levyjen moduulimitat ovat 1200 x 600 mm, paksuus on 40 mm tai 20 mm. Levyjen todelliset mitat ovat (ei koske reunamallia B): - Super G 20 mm ja 40 mm: 8 mm moduulimittoja pienemmät - Super G Plus: 18 mm moduulimittoja pienemmät. Super G Dp -tuotteet ovat käytävälevyjä. Niiden moduulimitat ovat: paksuus 20 mm, leveys 600 mm ja pituudet 1600, 1800, 2000 ja 2400 mm. Asennus Super G -levyt voidaan asentaa Connect T-listajärjestelmään tai kiinnittää suoraan taustapintaan liimaamalla tai hattulistoilla. Jos levyt kiinnitetään suoraan taustapintaan, suosittelemme 40 mm paksujen levyjen käyttöä. Super G Plus -levyt kiinnitetään niitä varten suunnitelluilla Connect-hattulistoilla joko alaslaskettuna ja tai suoraan taustapintaan kiinnitettynä. Katso asennuskuvat M115 ja M116 Ecophon-käsikirjasta tai kotisivulta Super G Dp -järjestelmässä on piilolista-asennus, jossa Dp -reuna lukitsee levyt paikoilleen tukevasti estämättä kuitenkaan niiden avaamista. Valkoinen 085 NCS S 1002-Y 78 % KAPSELOITU TUOTE Moduuli- Hinta Abs. Kpl/ m 2 / pkt / Asennus- Järjestelmä mitat, mm Tuotenro /m 2 (alv 0%) luokka pkt pkt lava kuva Super G, PE Valkoinen lasikudospinta Super G, SQ Valkoinen lasikudospinta 20 x 1200 x ,80 A 14 10,08 16 M55, M x 1200 x ,70 A 6 4,32 18 Super G Plus 40 x 1200 x ,30 A 6 4,32 M115, M116 Valkoinen lasikudospinta Super G B 40 x 600 x ,10 A 10 3,60 M298 Valkoinen lasikudospinta Super G Dp Valkoinen lasikudospinta 20 x 1600 x ,70 A 6 5,76 M240 Super G Dp Valkoinen lasikudospinta 20 x 1800 x ,70 A 6 6,48 M240 Super G Dp Valkoinen lasikudospinta 20 x 2000 x ,70 A 6 7,20 M240 Super G Dp Valkoinen lasikudospinta 20 x 2400 x ,70 A 6 8,64 M240 Tuotteet eivät ole varastotuotteita, toimitusaika 2-4 viikkoa. 15

16 Ecophon Solo Leijuva akustiikkalevy Connect -säätökiinnike voidaan asentaa lähelle katon alareunaa tilan säästämiseksi. Connect -lankaripustimella on helppo säätää asennuskorkeutta ja -kulmaa. Ecophon Solo -tuoteperhe koostuu eri muotoisista ja värisistä äänenvaimennuslevyistä. Levyjä voidaan käyttää yksittäisenä akustoivana elementtinä tai niitä voidaan asentaa tilaan useampia parantamaan ääniympäristöä. Ecophon Solo-levyt soveltuvat hyvin kohteisiin, joissa ei voida tai haluta peittää koko kattopintaa akustoivilla levyillä. Solo mallistolla voit suunnitella erilaisiin tiloihin, kuten toimistoihin, kulttuurirakennuksiin, auloihin ja ravintoloihin ääntä vaimentavan näyttävän katseen vangitsijan. Solo -ratkaisua voi käyttää myös yhdessä rakennusrungon termisen aktivointijärjestelmän kanssa. Solo Regular mallistoon kuuluu 10 klassista geometristä muotoa. Solo Freedom tuotteella voit suunnitella omia muotoja. Jäykät Connect -ripustimet mahdollistavat kallistetun asennuksen molemmissa päissä. Levyt Ecophon Solo TM on absorptioluokan A vapaasti leijuva akustiikkalevy. Solo -tuoteperheen levyissä ei ole lainkaan näkyviä listoja. Levyssä on suorat reunat ja ne on maalattu molemmilta puolilta akustiikkalevyn pinnoitteen värisiksi. Akutex TM FT pinnoitteella on erinomaiset valonheijastavuusominaisuudet ja matta pinta auttaa korostamaan esteettisesti avaruudellista vaikutelmaa. Asennus Solo -järjestelmään kuuluu kolme erilaista ripustusmenetelmää, joista voit valita käyttökohteeseen sopivan asennustavan. Värit ja pintavaihtoehdot Ecophon Solo -levyjä on saatavana erivärisinä toivotun tuloksen aikaansaamiseksi. Valitse sopiva väri Akutex FT- tai Akutex T -värivalikoimastamme. 16

17 Moduulimitat Hinta Abs. Kpl/ Tuote mm Tuotenro /kpl (alv 0 %) luokka pkt Solo Square (valkoinen) 40 x 1200 x ,00 A 4 Solo Rectangle (valkoinen) 40 x 1200 x ,00 A 2 Solo Circle d=800 (valkoinen) 40 x 800 x ,00 A 4 Solo Circle d=1200 (valkoinen) 40 x 1200 x ,00 A 4 Solo Circle XL d=1600 (valkoinen) 40 x 1600 x ,00 A 1 Solo Ellipse (valkoinen) 40 x 1000 x ,00 A 1 Solo Pentagon (valkoinen) 40 x 1139 x ,00 A 1 Solo Hexagon (valkoinen) 40 x 1040 x ,00 A 1 Solo Heptagon (valkoinen) 40 x 1168 x ,00 A 1 Solo Octagon (valkoinen) 40 x 1200 x ,00 A 1 Solo Triangle (valkoinen) 40 x 1039 x ,00 A 1 Tuotteet eivät ole varastotuotteita, toimitusaika 2-4 viikkoa. Esimerkkejä Ecophon Solo -värivaihtoehdoista löydät kotisivulta esitteestä Ecophon Solo -esteettistä ja monimuotoista äänenvaimennusta. Yhteenveto Ecophon Solo Regular -malliston muotolevyistä Ecophon Solo Square Vakiokoko:1200x1200 mm Ecophon Solo Circle Vakiokoot Ø: 800 mm Ø:1200 mm Ecophon Solo Circle XL Vakio XL koko Ø:1600 mm Ecophon Solo Ellipse Vakiokoko: 2400x1000 mm Ecophon Solo Rectangle Vakiokoko: 2400x1200 mm Ecophon Solo Triangle Vakiokorkeus: 1039 mm Vakio kantaleveys: 1200 mm Ecophon Solo Octagon Vakiomitat: 1200x1200 mm Ecophon Solo Heptagon Vakiomitat: 1168x1198 mm Ecophon Solo Hexagon Vakiomitat: 1040x1200 mm Ecophon Solo Pentagon Vakiomitat: 1139x1198 mm 17

18 Ecophon Hygiene PESUNKESTÄVÄT AKUSTIIKKALEVYT Hygiene: pesunkestävät akustiikkakatot. Hygiene Advance: kestää päivittäisen painepesun. Avattava Labotec Ds -reunamalli. Klipsit pitävät levyt paikoillaan pesun aikana. Hygiene-tuotteet ovat vettä hylkiviä ja pinnoitteena on puhdistuksen kestävä valkoinen maalattu pinta Meditec-, Performance-, Protec- Labotec- ja Foodtec-tuotteissa. Advance-levyt on kapseloitu valkoiseen erikoiskalvoon. Hygiene Meditec Meditec-tuotteiden käyttökohteita ovat sairaaloiden ja muiden terveydenhuollonrakennusten tutkimus-, hoito- ja potilashuoneet. Levyjen pinnat voidaan puhdistaa imuroimalla ja ne kestävät myös viikoittaisen nihkeäpyyhinnän desinfioivalla puhdistusaineella. Suorareunaisten levyjen (reunamalli A) reunoissa on reunakäsittely. E-reunaiset tuotteet ovat reunamaalattuja. Levyjen paksuus on 15 mm. Hygiene Performance Performance-tuotteissa on erikoiskäsitelty, pesun kestävä Akutex TH -pinta. Reunoissa on reunakäsittely. Tuote soveltuu erinomaisesti mm. laitoskeittiöiden alakattoihin. Levyjen paksuus on 20 mm. Hygiene Protec Protec-tuotteissa on myös erikoiskäsitelty, pesun kestävä Akutex HP -pinta. Levyn reunat ja taustapinta ovat myös maalatut. Protec soveltuu esimerkiksi elintarvike-, lääke- ja elektroniikkateollisuuden tarpeisiin. Hygiene Labotec Labotec Ds on alaslaskettu sisäkattojärjestelmä ympäristöihin, joissa vähäinen partikkeleiden päästö huonetilaan on tärkeää ja joita joskus märkäpuhdistetaan tai desinfioidaan. Ds-järjestelmässä on vain pystysaumoja, mikä vähentää likataskuja. Käyttökohteet: laboratoriot, esimerkiksi lääke- ja elektroniikkateollisuudessa. 18

19 Moduuli- Hinta Abs. Levyä/ m 2 / pkt / Asennus- Järjestelmä mitat, mm Tuotenro /m 2 (alv 0%) luokka pkt pkt lava kuva Meditec, A 15 x 600 x ,40 A 40 14,40 15 x 1200 x ,40 A 20 14,40 Meditec, E 15 x 600 x ,70 A 26 9,36 15 x 1200 x ,70 A 16 11,52 Performance, A 20 x 600 x ,60 A 28 10,08 16 M266, M254, 20 x 1200 x ,60 A 14 10,08 16 M253 Foodtec A 20 x 600 x ,70 A 20 7, x 1200 x ,70 A 10 7, x 600 x ,70 A 10 3,60 40 x 1200x ,70 A 6 4,32 Foodtec Wall -seinälevy 40 x 1200 x ,80 /kpl A 6 4,32 M261, M262 Labotec Ds 20 x 600 x ,70 A 20 7,20 20 x 1200 x ,70 A 10 7,20 20 x 1200 x ,70 A 6 8,64 Protec, A x 600 x ,20 A 20 7,20 20 x 1200 x ,20 A 10 7,20 22 Advance, A 20 x 600 x ,00 B 28 10,08 20 x 1200 x ,00 B 14 10,08 40 x 600 x ,00 A 14 5,04 40 x 1200 x ,00 A 7 5,04 M255 M256 M249 M251 M265, M257 M246, M252 Advance Wall -seinälevy 40 x 1200 x ,90 /kpl A 6 4,32 M258, M267 Advance tekninen levy 20 x 1200 x , ,08 Lavanda T5 PS * 4 x 14 W 600 x ,00/kpl 2 x 28 W 1200 x ,00/kpl Lavanda T5 PTP * 4 x 14 W 600 x ,00/kpl * Valaisinten kierrätysmaksu sisältyy hintaan. 2 x 28 W 1200 x ,00/kpl Tuotteet eivät ole varastotuotteita, toimitusaika 2-4 viikkoa. Valaisinputket eivät sisälly toimitukseen. 1 kpl/pkt M166 1 kpl/pkt M166 Meditec Performance Advance Foodtec Protec Labotec Valkoinen 010 NCS S 0502-Y 84 % Valkoinen 141 NCS S 1000-N 73 % Valkoinen 500 NCS S 0500-N 84 % Lavanda T5 PS, 600 x 600 mm, prismaattinen diffusoija. Hygiene Advance A C4 leikkaus ja Connect Hygiene demoklipsi 20. Hygiene Foodtec Foodtec on alaslaskettu sisäkattojärjestelmä ympäristöihin, joissa on likaantumisen riski ja joissa sisäkattoa säännöllisesti puhdistetaan. Suositellaan tiloihin, joissa kosteus kohoaa tilapäisesti. Käyttökohteet: elintarvike- ja panimoteollisuus, ravintolat ja suurkeittiöt. Hygiene Advance Advance -tuotteessa akustiikkalevy on kapseloitu valkoiseen erikoiskalvoon, joka kestää useimpien kemikaalien yms. aineiden vaikutukset. Advance-tuotetta suositellaan kohteisiin, joissa painepesun tarve on päivittäinen. Advance tekninen levy on tarkoitettu Advancesisäkaton alueille, joissa levyjä on leikattava (esim. reunat). Levyjen paksuudet ovat 20 mm ja 40 mm. Asennus Hygiene-levyt on tarkoitettu asennettavaksi Connect T-listajärjestelmään. Levyjen asennuksessa suositellaan käytettäväksi korroosionkestävää Connect C3 tai C4 T-listajärjestelmää Ecophonin järjestelmäsuosituksen mukaisesti. Asennuskuvat löytyvät Ecophon-käsikirjasta ja Internetistä. Hygiene-klipseillä varmistetaan levyjen paikallaan pysyminen pesun aikana. Suorareunaisten Hygiene-levyjen (reunamalli A) todelliset pituusja leveysmitat ovat 8 mm moduulimittoja pienemmät. Ecophon Hygiene Lavanda -valaisimet Hygiene-valikoimaan kuuluvat myös painepesunkestävät Lavanda valaisimet. Lavanda -valaisimen IP-luokka on IP65. Lisätietoja löydät Ecophon-käsikirjasta ja osoitteesta 19

20 Ecophon Riippupaneelit RIPUSTETTAVAT MELUNVAIMENTIMET Riippupaneelit ovat kattoon ripustettavia melunvaimentimia. Ne on tarkoitettu erityisesti kohteisiin, joissa suuri vaimennuspinta-ala on tarpeen, mutta joissa tavanomaisen alakaton asennus ei onnistu. Ripustus tapahtuu kahdella ripustuskierrejousella kiinnitystankoon. Advance Baffle Solo Baffle Foodtec Baffle Valkoinen 141 NCS S 1000-N 73 % White Frost NCS S 0500-N 85 % Paneeli ripustetaan T-listaan Connect Baffle-klipsin ja ripustuskierrejousen avulla. Järjestelmä Paneelin koko, mm Tuotenro /kpl (alv 0%) Kpl/pkt Advance Baffle -riippupaneeli 40 x 1200 x ,40 5 Erikoiskalvolla pinnoitettu akustiikkalevy, kestää päivittäisen pesun. Ripustus ripustuskierrejousilla, sisältyy toimitukseen. Foodtec Baffle -riippupaneeli 50 x 1200 x ,50 4 Peruslevy on vettähylkivä, kaikki pinnat maalatut. Ensisijaisesti elintarviketeollisuuden käyttökohteisiin. Levyyn on kierretty pidikkeet. Ripustus ripustuskierrejousilla, sisältyy toimitukseen. Solo Baffle -riippupaneeli 40 x 1200 x ,70 10 Riippupaneeli toimistokäyttöön. Levyyn on kierretty pidikkeet, jotka sopivat esim. T24-listaan. Solo Baffle -riippupaneeli 40 x 1200 x ,10 10 Riippupaneeli toimistokäyttöön. Levyyn on kierretty pidikkeet, jotka sopivat esim. T24-listaan. Hinta Tuotteet eivät ole varastotuotteita, toimitusaika 2-4 viikkoa. 20

21 Ecophon Combison ÄÄNENVAIMENNUKSEEN JA -ERISTYKSEEN Nykyisin monissa rakennuksissa on siirrettävät väliseinät, mikä asettaa vaatimuksia sisäkaton ääneneristävyydelle. Ecophon Combison -levyillä on erinomaiset ääneneristys- ja -vaimennusominaisuudet. Combison-tuotteet sopivat myös välitilassa olevien ilmastointilaitteiden ääneneristykseen, askelääneneristykseen sekä kerrosten väliseen ilmaääneneristykseen. Combison Uno- ja Duo -tuotteissa on valkoinen maalattu Akutex FT -pinnoite. Combison Uno ja Duo Combison Uno- ja Duo -levyt koostuvat toisiinsa liimatuista lasivilla- ja kipsilevystä. Levyjä käytetään akustoivina ääntä eristävinä sisäkattolevyinä. Uno-levyjen kokonaispaksuus on 35 mm (reunamalli A) tai 30 mm (reunamalli Ds). Duo-levyjen paksuus on 55 mm. Combison XR ja Combison Barrier Combison XR - ja Combison Barrier -tuotteilla voidaan parantaa Combison Duo -levyillä tehtyjen sisäkattojen ääneneristävyyttä. Katso asennuskuva M85 Ecophon -käsikirjan sivulta 161. Suorareunaisten Combison-levyjen (reunamalli A) todelliset pituus- ja leveysmitat ovat 8 mm moduulimittoja pienemmät. Asennus Katso asennuskuvat Ecophon-käsikirjasta tai osoitteesta White Frost NCS S 0500-N 85 % Combison soveltuu ilmaääneneristykseen kahden tilan välillä. Combison-sisäkatto eristää välitilan laitteiden melua. Akustiikkakatto parantaa rakenteen askelääneneristävyyttä. KAPSELOITU TUOTE Moduuli- Hinta Abs. Levyä/ m 2 / Asennus- Järjestelmä mitat, mm Tuotenro /m 2 (alv 0%) luokka pkt pkt kuva Combison Uno, A FT 35 x 600 x ,10 C 40 14,4* Combison Uno, A FT 35 x 1200 x ,10 C 20 14,4* M188 Combison Uno, Ds FT 30 x 600 x ,70 C 40 14,4* M189 Combison Duo, A FT 55 x 600 x ,40 A 40 14,4* M85 Combison Duo, E FT A E 55 x 600 x ,80 A 40 14,4* M86 Combison XR 50 x 1500 x , ,8 Combison Barrier 40 x 1200 x ,90 6 4,32 Tuotteet eivät ole varastotuotteita, toimitusaika 2-4 viikkoa. * lavapakkaus 21

22 Ecophon Industry TEOLLISUUSTILOJEN AKUSTIIKKALEVYT Modus (TAL) - lasihuopapintaiset teollisuusakustiikkalevyt Järjestelmä Moduuli- Hinta Abs. Kpl/ Pkt / m 2 / suorareunainen mitat, mm Tuotenro /m 2 (alv 0%) luokka pkt lava pkt Modus (TAL-N) ei reunakäsittelyä 30 x 1200 x ,50 C/A* ,20 Väritön lashuopa ei reunakäsittelyä 50 x 1200 x ,60 A ,32 Modus (TAL-H) ei reunakäsittelyä 30 x 1200 x ,50 C/A* ,20 Harmaa lasihuopa harmaa reunakäsittely 30 x 1200 x ,80 C/A* ,20 ei reunakäsittelyä 50 x 1200 x ,20 A ,32 harmaa reunakäsittely 50 x 1200 x ,90 A ,32 Modus (TAL-M) ei reunakäsittelyä 30 x 1200 x ,40 C/A* ,20 Musta lasihuopa musta reunakäsittely 30 x 1200 x ,10 C/A* ,20 ei reunakäsittelyä 50 x 1200 x ,60 A ,32 musta reunakäsittely 50 x 1200 x ,30 A ,32 Modus (TAL-VA) ei reunakäsittelyä 30 x 1200 x ,40 C/A* ,20 Valkoinen lasihuopa valk. reunakäsittely 30 x 1200 x ,90 C/A* ,20 ei reunakäsittelyä 50 x 1200 x ,60 A ,32 valk. reunakäsittely 50 x 1200 x ,00 A ,32 * Absorptioluokka C suoraan kiinni taustapinnassa, luokka A alaslaskettuna (asennuksen kokonaiskorkeus 200 mm). Tuotteet eivät ole varastotuotteita, toimitusaika 2-4 viikkoa. Modus (tal-n) Nature 60 % Modus (tal-h) Grey 981 NCS S 2502-Y 45 % Modus (TAL-M) Black 970 NCS S 8502-Y 4% Modus (TAL-VA) White 190 NCS S 0500-N 80 % Ecophon Industry -tuotteet on tarkoitettu ensisijaisesti teollisuus- ja hallirakennusten äänenvaimennus- ja sisustuslevyiksi. Pintojen vähäinen epätasaisuus on mahdollista Industry-tuotteissa. Levykoot ja värit Ecophon Modus (TAL) -levyjen moduulikoko on 1200 x 600 mm ja todelliset mitat 1190 x 590 mm. Levyjen paksuudet ovat 30 ja 50 mm. Levyissä on näkyvällä pinnalla lasihuopapinnoite, värit natural, harmaa, musta ja valkoinen. Myös taustapinnan peittää lasihuopa. Vakiotuotteissa reunat ovat käsittelemättömät. Modus (TAL) -levyjä toimitetaan tilauksesta myös reunakäsiteltyinä. TAL-VA-levyissä reunakäsittely on valkoinen, TAL-H-levyissä harmaa ja TAL-M-levyissä musta. Asennus Industry-tuotteet voidaan asentaa tavalliseen T-listajärjestelmään tai kiinnittää suoraan taustapintaan liimaamalla, hattulistoilla tai mekaanisilla kiinnikkeillä. 22

23 Ecophon Industry RTP - reikäpeltipintaiset akustiikkalevyt Ecophon RTP -tuotteissa on pinnoitteena reikäpeltilevy, joka on taivutettu pitkien sivujen yli levyn taustapinnalle. Pellin ja lasivillalevyn välissä on musta lasihuopa. Lasivillalevyn taustapinnalla on väritön huopa ja lasivillalevyn reunoissa on musta reunakäsittely. RTP-tuotteet kestävät voimakasta mekaanista rasitusta, kuten iskuja. Ne soveltuvat hyvin teollisuustilojen ja konehuoneiden sisäkattopinnoiksi ja seinäverhousmateriaaliksi. Levykoot ja värit Värivaihtoehtoja on kaksi: galvanoitu reikäpelti ja valkoinen muovitettu reikäpelti. Ecophon RTP -levyjen moduulikoko on 1200 x 600 mm (todelliset mitat 1190 x 590 mm). Levyjen paksuudet ovat 30 ja 50 mm. Asennus Industry-tuotteet voidaan asentaa tavalliseen T24-listajärjestelmään tai kiinnittää suoraan taustapintaan hattulistoilla. Industry XR Ecophon Industry XR -tuote soveltuu äänenvaimennusmateriaaliksi suuriin hallikohteisiin tai muihin teollisuustiloihin. Levykoko Ecophon Industry XR -levyn modulikoko on 600 x 1200 mm (tod. mitat 595 x 1195 mm). Levyn paksuus 50 mm. Asennus Asennustapana joko liimaus (M169) tai ruuvi ja aluslevy (M171). Ei T-lista -asennukseen. rtp-g 55 % RTP-VA 65 % Industry XR, harmaa Grey 981 NCS S 2502-Y 45 % Industry XR, musta Black 970 NCS S 8502-Y 4 % KAPSELOITU TUOTE Järjestelmä Mitat Pinnointe/väri Paksuus Hinta Abs. m2/ Pkt/ Kpl/ suorareunainen mm Tuotenro /m 2 (alv 0%) luokka pkt lava pkt RTP-G, A 1200 x 600 galvanoitu ,00 C/A* 3, kartonkipakkaus reikäpelti ,50 A 2, RTP-G, A 1200 x 600 galvanoitu ,00 C/A* lavapakkaus reikäpelti ,50 A 50,4 70 RTP-VA, A 1200 x 600 muovitettu reikäpelti ,10 C/A* 3, kartonkipakkaus valkoinen RR ,80 A 2, RTP-VA, A 1200 x 600 muovitettu reikäpelti ,10 C/A* lavapakkaus valkoinen RR ,80 A 50,4 70 * Absorptioluokka C suoraan kiinni taustapinnassa, luokka A alaslaskettuna (asennuksen kokonaiskorkeus 200 mm). Industry XR Järjestelmä Mitat Pinnointe/väri Paksuus Hinta Abs. m2/ Kpl/ suorareunainen mm Tuotenro /m 2 (alv 0%) luokka lava lava Industry XR 1200 x 600 musta ,00 A 51,84 72 Industry XR 1200 x 600 harmaa ,00 A 51,

24 Ecophon Wall Panel SEINÄLEVYT C-reunainen Wall Panel -levy, pinnoitteena musta Texona. Detalji, Wall Panel A -järjestelmä. Leikkaus, Wall Panel C -järjestelmä Uusi Connect Thinline -profili. Akustiikkalevyt asennetaan yleensä sisäkattoon. Joskus se ei ole asianmukaista tai mahdollista esim. tiloissa, missä on lasitettu katto tai kattoikkunat. Sellaisissa tapauksissa ääntä vaimentavia seinälevyjä käytetään akustiikkakaton sijaan. Luokkahuoneissa, kokoustiloissa ja voimistelusaleissa ääntä vaimentavia seinälevyjä suositellaan akustiikkakaton täydennykseksi tärykaikua vaimentamaan. Reunamallit ja levykoot Wall Panel -levyjä valmistetaan reunamalleja A (suora reuna) ja C (viistetty reuna). Reunamallin A -levyjen moduulimitat ovat 1200 x 2700 mm (todellinen leveys 1192 mm), reunamallin C levykoko on 600 x 2700 mm. Levyjen paksuus on 40 mm. Akutex FT Wall Panel/Akutex FT -levyissä on pinnoitteena maalattu lasihuopapinta. Akutex FT -pintaisia levyjä ei suositella kohteisiin, joissa seinälevyyn voi kohdistua iskuja. Super G Wall Panel/Super G -levyissä on luja lasikudospinta. Värivaihtoehtoja ovat valkoinen, vihreä ja harmaa. Super G -seinälevyt soveltuvat kohteisiin, joissa seinäpintaan voi kohdistua iskuja (esim. liikuntatilat). Texona Wall Panel/Texona-levyissä on tekstiilipinta. Värivaihtoehtoja on 13. Texona-levyt ovat lujia ja niiden tyypillisiä käyttökohteita ovat koulu- ja 24

25 KAPSELOITU TUOTE Moduuli- Hinta Reuna- Kpl/ Abs. m 2 / Asennus- Järjestelmä (ei A-reunaiset) mitat, mm Tuotenro /m 2 (alv 0%) malli pkt luokka pkt kuva Akutex FT, A (valkoinen) 40 x 2700 x ,50 A 4 A 12,96 Super G, A (valkoinen) 40 x 2700 x ,20 A 4 A 12,96 M194 Super G, A (harmaa)* 40 x 2700 x ,30 A 4 A 12,96 Texona, A (vakiovärit) 40 x 2700 x ,50 A 4 A 12,96 Akutex FT, C (valkoinen) 40 x 2700 x ,00 C 4 A 6,48 Super G, C (valkoinen) 40 x 2700 x ,70 C 4 A 6,48 M195, M196 Super G, C (harmaa) 40 x 2700 x ,70 C 4 A 6,48 Super G, C (vihreä)* 40 x 2700 x ,70 C 4 A 6,48 Texona, C valkoinen x 2700 x ,80 C 4 A 6,48 Texona, C harmaa x 2700 x ,80 C 4 A 6,48 M195, M196 Texona, C musta x 2700 x ,80 C 4 A 6,48 M303 Texona, C (muut vakiovärit) 40 x 2700 x ,80 C 4 A 6,48 Texona, C/gamma 940 musta 40 x 2700 x ,60 C 4 E 6,48 Muralis, C 40 x 2400 x ,00 C 4 A 5,76 M195, M196 (kts. pintamallit s. 26) M303 *) Minimitoimituserä on 50 m 2. Katso taulukosta levyyn liittyvä asennuskuva. Asennuskuvasta selviää järjestelmään liittyvät listat ja asennustarvikkeet. SEA SALT NCS S 0500-N 81 % SUPER G TEXONA GARLIC NCS S 2502-Y 52 % OYSTER NCS S 4005-Y20R 32 % GINGER NCS S 2005-Y30R 56 % PEPPER NCS S 6502-Y 17 % LIQUORICE NCS S 9000-N 5 % NUTMEG NCS S 7010-Y30R 10 % BLUEBERRY NCS S 7020-R80B 6 % MENTHOL NCS S 4040-B30G 18 % MUSTARD NCS S 2050-Y 45 % WASABI NCS S 4020-G70Y 29 % CHILI NCS S 2070-R 11 % TANGERINE NCS S 2060-Y50R 27 % RHUBARB NCS S 5030-R20B 9 % MULBERRY NCS S 7020-R50B 6 % AKUTEX FT LAVENDER NCS S 3020-R60B 33 % WHITE 085 NCS S 1002-Y 78 % GREY 984 NCS S 3502-G 38 % GREEN 583 NCS S G40Y 22 % WHITE FROST NCS S 0500-N 85 % toimistotilojen seinäpinnat. Texona-levyjä voidaan käyttää myös kiinnitysalustana ilmoituksille, piirustuksille jne. Asennus Wall Panel -levyjen asennukseen on Connect-kiinnitysjärjestelmässä omat U-listansa, profiilit, kulmapalat ja muut asennustarvikkeet. Katso asennuskuvat M194, M195, M196 ja M235 Ecophon-käsikirjasta tai osoitteesta Tuotteet eivät ole varastotuotteita, toimitusaika 2-4 viikkoa. 25

26 Ecophon Wall Panel Muralis SEINÄLEVYT Ecophon Wall Panel Muralis on lasivillasta valmistettu seinäakustiikkalevy, jonka pintaan on painettu digitaalisesti erilaisia kuviovaihtoehtoja. Levyn koko on 2400 x 600 mm ja sen pitkät sivut ovat reunamallia C. Ecophonilla on pitkä kokemus akustiikkalevyn ja uudenaikaisen painatustekniikan yhdistämisessä. Kuvan painaminen suoraan akustiikkalevyn pintaa on alkanut jo 1980-luvulla. Ecophon Muralis on hyvä vaihtoehto, kun halutaan yhdistää suunnittelu ja erinomainen akustointi. Yksi pakkaus sisältää lähes 6 m2 A-luokan äänenvaimennuslevyjä. Hintatiedot löydät edellisen sivun taulukosta. Jokaiselle jotakin Ecophon Muralis -mallistosta löytyy vaihtoehtoja moneen makuun. Samalle seinälle on mahdollista yhdistää useita eri kuosi- tai värivaihtoehtoja tai seinän värillä ja kuviolla voidaan luoda kontrastia muihin tilan pintoihin. Wall Panel Muralis valikoima sisältää Design ja Classic malliston. Design mallistossa on viiden eri suunnittelijan luomat vain Ecophonille suunnitellut uniikit kuosit. Classic mallistosta löytyy 15 erilaista kuviovaihtoehtoa. Pintamallien kuvat näet parhaiten nettisivulta Apples and leaves Colour hands Colourful reliefs Denim patchwork Favourite things Green tartan Greenboard chemistry Leopard fur Persian medallion Pink tracery Poppies field Quilted leather Sky flowers Sticky notes Subway map MURALIS DESIGN MALLISTO MURALIS CLASSIC MALLISTO Fantasia Suunnittelija Susanna Sihvonen Glory Suunnittelija Louise Videlyck Julius Suunnittelija Kicki Edgren Nyborg Old School Suunnittelija Maria Westerberg S-Chair Trio Suunnittelija Céline Cavallin 26

27 Ecophon Access TÄYSIN AVATTAVA SISÄKATTO Ecophon Access on saranoitu ratkaisu, joka piilottaa talotekniset asennukset estetiikasta tinkimättä. Access-levyt voidaan laskea alas kahdesta suunnasta, koska levyt on saranoitu eikä tiellä ole välilistoja. Levyt voidaan avata kokonaan pitkiltäkin matkoilta huoltotöitä varten. Access ratkaisee avattavuusongelman monissa tiloissa, sillä Access-levyjen koko voidaan määritellä tilan mukaan. Järjestelmä koostuu Ecophon Access -levyistä ja Connect Accesslistajärjestelmästä. Kokonaispaino on noin 4 kg/m², riippuu asennustavasta. Tuote on valmistettu sijoittamalla vaimentava levy U-listakehyksen sisään. Kehyksessä on kaksi ripustinta. Peruslevy on lasivillaa. Näkyvällä pinnalla on valkoinen Akutex FT -pinnoite ja taustapinnalla väritön lasihuopa. Listajärjestelmä ja kehys on valmistettu galvanoidusta teräksestä. Yksityiskohtaiset tuote- ja asennustiedot löydät Ecophon-käsikirjan sivuilta sekä osoitteesta Hinnat tarjouksen mukaan. Ecophon Focus Flexiform ja Quadro KAAREVAT LEVYT Ecophon Focus Flexiform on oikea ratkaisu, kun halutaan luoda aaltomaisia tasonvaihteluita. Focus Flexiform voidaan taivuttaa kuperiin ja koveriin muotoihin, joiden minimisäde on 200 mm. Levyt muotoutuvat taipuisaa Connect Flexiform -profiilia vasten. Tuotteet toimitetaan levymäisenä ja ne ovat yhteensopivia Ecophon Focus A- ja Ecophon Master A -järjestelmien kanssa. Ecophon Focus Quadro tarjoaa yksinkertaisen tavan toteuttaa kaarimaiset tasonvaihtelut, joiden korkeus on joko 300 tai 450 mm. Tasonvaihtelu voi olla kupera tai kovera. Focus Quadro on jäykkä, muotoonpuristettu lasivillatuote. Se sopii hyvin kohteisiin, joissa osa sisäkattopinnasta halutaan eri tasolle muun kattopinnan kanssa. Asennuskuvat löytyvät osoitteesta Hinnat tarjouksen mukaan. Ecophon Light Coffer VALAISTUT KATTOSYVENNYKSET Ecophon Light Coffer koostuu kahdesta osasta, jolla kummallakin on oma tehtävänsä. Valaisinrunko: valkoinen polyesteripulveripinnoitettu pursoalumiiniprofiili kannattaa valaisinta. Akustiikkakatto: kaarevat sisäkattolevyt ja Ecophon Focus E levyt antavat erinomaiset äänenvaimennus-, valonheijastusja valontaitto-ominaisuudet. Toimitus sisältää asennusosat ja liitäntäohjeet. Ecophon Light Cofferia voidaan käyttää yleisvalaistukseen, tietyn alueen valaisemiseen tai sisäkaton esteettisenä osana. Light Coffer luo tasaisen ja harmonisen valaistuksen epäsuoralla valollaan halliten samalla huoneen varjoja. Yksityiskohtaiset tuote- ja asennustiedot löydät Ecophon-käsikirjan sivuilta sekä osoitteesta Hinnat tarjouksen mukaan. 27

28 Rahdit alueittain Rahtiveloitus / toimitus Vyöhyke I Vyöhyke II Vyöhyke III Hinta (alv 0%) 90,00 100,00 110,00 Hintoihin lisätään voimassa oleva alv %. Pidätämme oikeuden rahtiveloitusmuutoksiin hinnaston voimassaoloaikanakin rahtikustannusten muuttuessa. Linja-autotoimituksissa käsittelymaksu on 25 + alv. Lisäksi peritään Matkahuollon perimä rahtimaksu. Rahdit Ahvenanmaalle määräytyvät vyöhykkeen III mukaisesti. VYÖHYKE III Erikoismittojen hinnoittelu * Hinnastohinnat ovat voimassa siinä ilmoitetuille mitoille. * Käytävälevyjen (leveys 600 mm, pituudet 1600 mm,1800 mm, 2000 mm ja 2400 mm) tiedot löytyvät erikseen omalta sivulta. * Erikoismittalisä on 40% muille kuin yllä mainituille tuotteille, kun peruslevy 1200x2400 mm on hyödynnettävissä ilman väistämätöntä leikkaushukkaa. * Lisä on kuitenkin 25% eikä 40%, jos tilausmäärä on vähintään 500 m 2. * Tilaukset täysin paketein. VYÖHYKE II * Erikoismittatuotteet, joiden valmistaminen aiheuttaa leikkaushukkaa, hinnoitellaan siten, että myös leikkaushukka veloitetaan * Alle 300 m 2 erikoismittatuote-erille tulee hintaan edellä mainitun %- korotuksen ja mahdollisen leikkuuhukan lisäksi ns. asetuslisä, joka on 300 EUR/erä Esim. Focus A, PE 1000 x 1000 mm 100m 2 - hinnaston nettohinta (ALV 0%) 27,80 eur/m 2 + erikoismitta + 40 % 1,40 x 27,80 eur/m 2 = 38,92 eur/m 2 + leikkuuhukka (1200 mm x 2400 mm) / ( 1000 mm x 1000 mm) x 2 x 38,92 eur/m 2 = 56,04 eur/m 2 + mitta-asetus 300 eur/100 m ,04 eur/m 2 = 59,04 eur/m 2 VYÖHYKE I VYÖHYKE III Pohjakartta Karttakeskus Oy, Lupa L9504/12. Painoteknisistä syistä tuotteiden pintamallikuvien värit saattavat poiketa tuotteiden todelllisista väreistä. Myös kuvioiden koko voi erota todellisesta tuotteesta. 28

29 Toimitusehdot Kaikilla tässä hinnastossa esiintyvillä tuotteilla on tunnukset, joita toivomme käytettävän täydellisinä tilauksissa. Vakiotuotannosta poikkeava pakkaaminen aiheuttaa tietyn lisähinnan tuotteeseen. Erikoissopimuksesta toimitetaan vakiotuotannosta poikkeavia tuotteita. Tilausta annettaessa voidaan käyttää myös tuotenumeroa. Soveltamisala Näitä ehtoja sovelletaan tässä hinnastossa esiintyvien tuotteiden kotimaan kaupassa. Niiltä osin, kun kauppaan liittyviä kysymyksiä ei ole tässä hinnastossa määritelty, noudatetaan voimassa olevia Rakennustuotteiden yleisiä hankinta- ja toimitusehtoja (RYHT; RTK/RTT). Hinnat Hinnat ovat Saint-Gobain Ecophon AB:n puolesta. Hinnastomme viralliset hinnat ovat verottomia nettohintoja. Laskutus tapahtuu toimituspäivänä voimassa olevin verottomin hinnoin, ja arvonlisävero lisätään laskun loppusummaan. Laskutus perustuu moduulimittoihin. Varaamme oikeuden hinnaston voimassaoloaikana muuttaa tuotteiden ulkonäköä ja teknisiä ominaisuuksia. Tilausvahvistus Mikäli tilaaja pyytää tilausvahvistuksen, pyydetään häntä tarkistamaan sen sisältö tarkasti ja huomauttamaan mahdollisista virheistä tai epäselvyyksistä välittömästi. Jos tilausvahvistuksen virheistä ei ole huomautettu niin pian kuin se kohtuudella on ollut mahdollista, emme hyväksy jälkeenpäin tehtyä ilmoitusta virheestä, mikäli toimitus ja lasku ovat olleet tilausvahvistuksen mukaiset. Kuljetukset Rahti määräytyy hinnastoomme sisältyvien rahtitaulukoiden mukaisesti. Tavaraerien asianmukainen toimittaminen edellyttää perävaunuyhdistelmien vaatimia tieolosuhteita purkupaikalle saakka. Mikäli olosuhteet eivät tätä mahdollista, on poikkeavasta kuljetuksesta sovittava tilauksen teon yhteydessä. Erillisjärjestelyt kuljetuksen mahdollistamiseksi voivat vaikuttaa rahtiveloitukseen. Toimittava tehdas pidättää itsellään oikeuden valita tarkoituksenmukainen kuljetustapa. Raskaiden ja lavapakattujen tuotteiden toimittaminen kohteeseen tapahtuu yleensä vastaanottajan kanssa sovittuna ajankohtana. Sovitusta toimitusajasta voidaan ilman korvausvaateita poiketa korkeintaan yksi tunti. Se kattaa mahdolliset yllättävät liikennetilanteet yms. Tuotteiden purkamisesta ajoneuvosta vastaa vastaanottaja, ellei erikseen muuta sovita. Purkamista varten tulee varata sopivat nostovälineet siten, että kuorma voidaan purkaa viivytyksettä. Toimittaja voi laskuttaa sille aiheutuvat kustannukset siinä tapauksessa, että kuorman purkaminen viivästyy yli tunnin odotusajan vastaanottajasta johtuvasta syystä (esim. nostovälineen puuttuminen). Tuntiveloitus tässä tapauksessa on 45 /h alv 0% ja odotusaika määritellään puolen tunnin tarkkuudella rahtikirjaan, jonka vastaanottaja ja kuljettaja vahvistavat. Tavaran vastaanotto ja huomautukset Vastaanottajan on aina tarkistettava rahtikirjan oikeellisuus. Mikäli vastaanottajalla on huomautettavaa tuotteen lajista, määrästä, pakkausten kunnosta tai vastaanottajatiedoista, vastaanottajan on tehtävä merkintä rahtikirjaan. Ostajan tulee lisäksi viipymättä, seitsemän päivän kuluessa, tehdä tavaran virheestä muistutus myyjälle. Mikäli rahtikirjaan ei ole tehty merkintää virheistä eikä reklamoitu myyjälle, on ostaja menettänyt oikeutensa vedota virheeseen. Valmistajan vastuu toimituksen osalta rajoittuu ostajan kärsimiin välittömiin vahinkoihin. Valmistajalla on oikeus vahingonkorvauksen sijasta toimittaa uusi erä. Vahingonkorvauksen määrä on enintään toimituksen arvo tehtaalla. Vastaanottaja on velvollinen huolehtimaan tilaamiensa tuotteiden suojaamisesta kastumisen, varkauden, tms. varalta. Ylivoimainen este Mikäli ylivoimainen este (force majeure) tai muu valmistajasta riippumaton seikka estää tai vaikeuttaa valmistajaa toimittamasta sovittua toimituserää, on valmistajalla oikeus toimittaa erä kohtuullisen ajan kuluessa siitä, kun este on lakannut. Mikäli toimituserää ei kuitenkaan voida toimittaa vastaanottajalle tällaisen esteen takia kohtuullisessa ajassa, on kummallakin osapuolella oikeus purkaa toimitussopimus kokonaan tai osittain. Toimitusaika Perustoimitusaika - koskee varastotuotteita - sesongista riippuen 5-7 työpäivää tilauksesta - erikoismitta- ja erikoisvärituotteiden toimitusajat sovitaan tilausta tehtäessä - kausivaihteluiden vuoksi toimitusaika voi vaihdella ja olla jopa yllä mainittuja aikoja pidempi, asiakaspalveluhenkilöstömme tiedottaa mahdollisista muutoksista asiakaskontaktien yhteydessä Odotusmaksu ja linja-autotoimitukset - purkamisen odotus 45,00 /h (auto + kuljettaja), kun viivästys on asiakkaasta johtuva - linja-autotoimitusten käsittelymaksu 25,00 + alv/ toimitus (+ Matkahuollon perimät rahdit) Palautukset - palautukset vain erillisen sopimuksen mukaan - palautuksen yhteydessä on oltava tavaranpalautuslomake, jonka saa asiakaspalvelusta tai myyjältä - mikäli toimitus on tapahtunut tilauksen mukaisesti, hyvitys on enintään 70% myyntikelpoisten tuotteiden ostohinnasta; tällöin asiakas vastaa palautuksen toimittamisesta - toimittaja hoitaa palautuksen ja laskun hyvityksen, mikäli virhe aiheutuu sen omasta toiminnasta - palautettavien pakkausten tulee olla myyntikuntoisia - vain hinnastossa varastotuotteiksi ilmoitetut tuotteet voidaan palauttaa 29

30 ABSORPTIOLUOKAT Materiaalin äänenvaimennusominaisuus ilmoitetaan sen äänenvaimennus- eli absorptiokertoimena eri äänentaajuuksilla. Vaimennuskertoimen arvo on 0 pinnan heijastaessa kaiken siihen kohdistuvan äänen ja 1 kun kaikki pintamateriaaliin kohdistuva äänienergia absorboituu siihen. Ääntävaimentavien materiaalien absorptiokertoimen mittauksessa käytetään yleisimmin EN ISO 354 standardin mukaista menetelmää. Absorptioluokat ovat yksinkertainen tapa kuvata materiaalien äänenvaimennusominaisuuksia. Standardi EN ISO määrittelee absorptioluokat mitattuihin absorptiokertoimen arvoihin perustuen. Absorptioluokat merkitään kirjaimilla A-E. Luokkaan A kuuluvat tuotteen vaimentavat parhaiten ääniä. Eri luokkien rajakäyrät on esitetty oheisessa kuvassa. Kun tuotteen absorptioluokka ilmoitetaan, on ilmoitettava myös asennustapa eli onko vaimentava materiaali kiinnitetty suoraan taustapintaan tai asennettu alaslaskettuna. Alaslasketuissa asennuksissa on ilmoitettava myös asennuksen kokonaiskorkeus. Tässä hinnastossa on tuotteiden absorptioluokat merkitty ensisijaisen asennustavan mukaan. Mikäli tuotteen kohdalla on merkitty kaksi luokkaa, on selitys annettu tuotetaulukon alapuolella. Asennustapasuositukset löytyvät Ecophon-käsikirjasta. Useimmissa tiloissa, joissa halutaan vähentää kaikuisuutta (lyhentää jälkikaiunta-aikaa) on suositeltavaa käyttää luokan A absorptiomateriaalia. Tälläisia tiloja ovat useimmat huonetilat, joissa hyvä puheen erotettavuus, meluttomuus ja miellyttävä työ- ja oppimisympäristö ovat tärkeitä. Näissä tiloissa suositeltava jälkikaiuntaaika on noin 0,5 sekuntia. Tämä saavutetaan asentamalla tilaan sen kattopinta-alaa vastaava määrä luokan A vaimennusmateriaalia. Luokan A vaimennus saavutetaan Ecophon-tuotteilla liima-asennuksessa 40 mm paksuilla tuotteilla. Alaslasketuissa alakatoissa riittää 15 tai 20 mm paksut tuotteet. Kuitenkin esim. suuremmissa puhesaleissa voi olla tarpeen käyttää myös tiettyjä taajuuksia heijastavia alakattokenttiä, jotta puhuja ei aistisi puheensa vaimetuvan liikaa. Master-tuoteperheestä löytyy tähän soveltuvia levyjä (esim. Master/ gamma, absorptioluokka E). Tarkempia tietoja Ecophon-käsikirjassa luvussa Akustiikka. CE-merkki Useimmat hinnaston levytuotteet sekä Connect T-listajärjestelmä ovat CE-merkittyjä. Merkintä perustuu EU-laajuiseen alaslaskettujen kattojen standardiin EN Tuotteille ilmoitettavia ominaisuuksia ovat palokäyttäytyminen, formaldehydipäästö, taipuma, ympäristöolosuhteiden kesto ja äänenvaimennuskyky. CE-merkintä on edellyttänyt lukuisia tuotetestejä ja siihen liittyy jatkuva laadunvalvonta. Lisätietoja 30
