1 Ecophon tasonvaihtelut akustiikkakattojen luovat ratkaisut

2 Tässä esitteessä esitellään Ecophonin tuotevalikoimaa, johon kuluu myös muiden valmistajien valmistamia tuotteita. Spesifikaatioissa on yleisiä ohjeita kuinka tuotteita voidaan käyttää niille tyypillisissä käyttökohteissa. Tekniset tiedot perustuvat yleisesti käytettyihin mittausmenetelmiin tai pitkäaikaisiin käyttökokemuksiin normaalikäytössä. Määritellyt ominaisuudet ja toiminnot ovat voimassa vain, kun tuotteita käytettäessä noudatetaan asennuskuvia ja ohjeita, huolto-ohjeita sekä muita annettuja ohjeita. Näistä poikettaessa, esim. käytettäessä muita kuin mainittuja komponentteja, tarkoittaa sitä, että Ecophon ei ole vastuussa niiden vaikutuksista ratkaisun toimivuuteen ja ominaisuuksiin eikä mahdollisista poikkeamista johtuviin muihin seuraamuksiin. Kaikki informaatio edustaa yleistasoa eivätkä ne muodosta osaa mistään sopimuksesta. Ecophon pidättää itsellään oikeuden muuttaa tuotteitta ilman ennakkoilmoitusta eikä ota vastuuta mahdollisista painovirheistä. Tuoreimmat tuotetiedot löytyvät internetosoitteesta tai saat ne Ecophonin edustajalta. Ecophon Group 2010 Suunnittelu ja taitto: Saint-Gobain Ecophon AB. Painatus: Skånetryck. Cover: Patrick Klemm, Partone. Kohdekuvat sivulla 6, valokuvaajat: ylärivi vasemmalta oikealle; 1.Szymon Polański,2. Anastasia Kazakova 3.Vitaly Kononov 4.Faraday Photograpic Limited 5.Patrick Klemm, Partone 6.Georg van der Weyden. 7.Szymon Polański,8.Szymon Polański, 9.Faraday Fotographic Limited.10. Patrick Salaün. 11.Szymon Polański,12. Mikko Pekki. Sivu 29 Faraday Photographic Limited. Sivu 7,15,19,10,11 Patrick Klemm Partone.Tekniset kuvat sivuilla 12-31, Studio-e. Tekniset piirrokset: 3D Bild/Mats Paulsson. Piirrokset: Citat AB. 2

3 Rakennusten perusominaisuus useita eri tasoja Uusissa rakennuksissa on runsaasti tasonvaihteluita. Tähän on useita syitä. Ne voivat olla käytännöllisiä syitä, kuten johdotusten ja muun tekniikan piilottamien tai niitä käytetään luomaan tilalle haluttua ilmettä. Täyttääkseen nämä vaatimukset ja tarpeet Ecophon tarjoaa sisäkattojärjestelmiä, jossa myös pystysuorat pinnat edesauttavat paremman ääniympäristön toteutuksessa. Tasonvaihtelut voivat olla joko jyrkkiä, suorakulmaisia tai hillitysti kaartuvia pintoja. Huonetilan kattopinnan korkeuden vaihtelut ovat tehokas tapa vaikuttaa tilantuntuun. Korkealla oleva kattopinta luo avoimuutta ja tilaa. Matalalla sijaitseva katto tekee tilasta intiimimmän. Ecophon ratkaisut tasonvaihteluiden toteuttamiseen antavat mahdollisuuden käyttää niissä samaa materiaalia kuin muussakin kattopinnoissa, mikä on ollut tähän asti hankalaa. Asennuksen helppous uudelle tasolle Useiden vuosien ajan Ecophon on kehittänyt ratkaisuja joilla tasonvaihtelut toteutetaan käytettäessä erilaisia sisäkattoratkaisuja. Nämä tarjoavat lisää vapautta sisäkaton suunnitteluun. Tuorein innovaatiomme on Ecophon Focus Fiiform, jolle patentinhaku on käynnissä. Tämä järjestelmä tuo uuden helppouden tason antaen mahdollisuuden toteuttaa pystysuorat tasonvaihtelut nopeasti ja yksinkertaisesti suunnittelusta toteutukseen asti. Huoneakustiikka ihmisille Ecophon Focus Fiiform tekee mahdolliseksi toteuttaa pystysuorat tasonvaihtelut siten, että ne parantavat huoneakustiikkaa Toimiva huoneakustiikka (Room Acoustic Comfort ) konseptimme mukaisesti. Tasonvaihteluita käytetään kattopinnassa käytännöllistä tai esteettisistä syistä. Käyttämällä Ecophonin tarjoamia tasonvaihteluratkaisuja lisäät samalla ääntävaimentavan materiaalin määrää kattopinnassa. Tämä vähentää haitallista äänten heijastumista. Lopputuloksena tilassa olevat ihmiset kokevat puheen erottavuuden parantuneen ja meluäänien tason laskeneen. Kuva: Michel Kievits 3

4 Alla olevassa kuvassa käytetty Ecophon Focus Fiiform XL -järjestelmää. Arkkitehtoninen ilme säilyy tasonvaihteluissa Rakennuksen luonteen säilyttäminen ja hyvän akustiikan toteutus ilman kompromisseja voi tuntua hankalalta tehtävältä. Kun estetiikka ja käytännöllisyys on yhdistettävä, kärsii niistä toinen helposti. Oikeilla ratkaisuilla on kuitenkin mahdollisuus saavuttaa molemmat. Ecophonin tasonvaihtelut tarjoavat hyvän valikoiman erilaisia ratkaisuja, kun sisäkaton on mukauduttava olemassa oleviin rakenteisiin kuten valaistukseen, ikkunoihin, putkiin ja johdotuksiin. Luo tilaa Auloihin ja käytävätiloihin toivotaan usein avointa ja ilmavaa ilmettä, joka toivottaa ihmiset tervetulleiksi. Pystysuorat sisäkattopinnat varmistavat, että tilan avaruus säilytetään. 4

5 Valaistus Tasonvaihteluihin voidaan yhdistää valaistus, jolloin ne muodostavat tehokkaan visuaalisen elementin. Vaakasuora kattopinta heijastaa valon kauniisti huonetilaan Ecophon Valaistu Tasonvaihtelu -ratkaisu. Säilytä alkuperäinen ikkunoiden korkeus Kun vanhoja rakennuksia peruskorjataan on usein sisäkattopintaa laskettava, jotta saadaan tilaa ilmanvaihtolaitteille ja muulle talotekniikalle. Käyttämällä Ecophonin tasonvaihteluratkaisuja on mahdollista säilyttää alkuperäisten korkeiden ikkunoiden koko korkeus, jolloin saadaan tilaan runsaasti luonnonvaloa. Ecophon Connect Etage 45 -ratkaisu. Piilota tekniset asennukset Moderneissa rakennuksissa katossa on runsaasti teknisiä asennuksia, jotka alentavat huonekorkeutta. Käyttämällä jotain tasonvaihteluratkaisuistamme voidaan minimoida matala alue ja näin säilytetään haluttu tilan tuntu. Ecophon Focus Fiiform -ratkaisu. 5

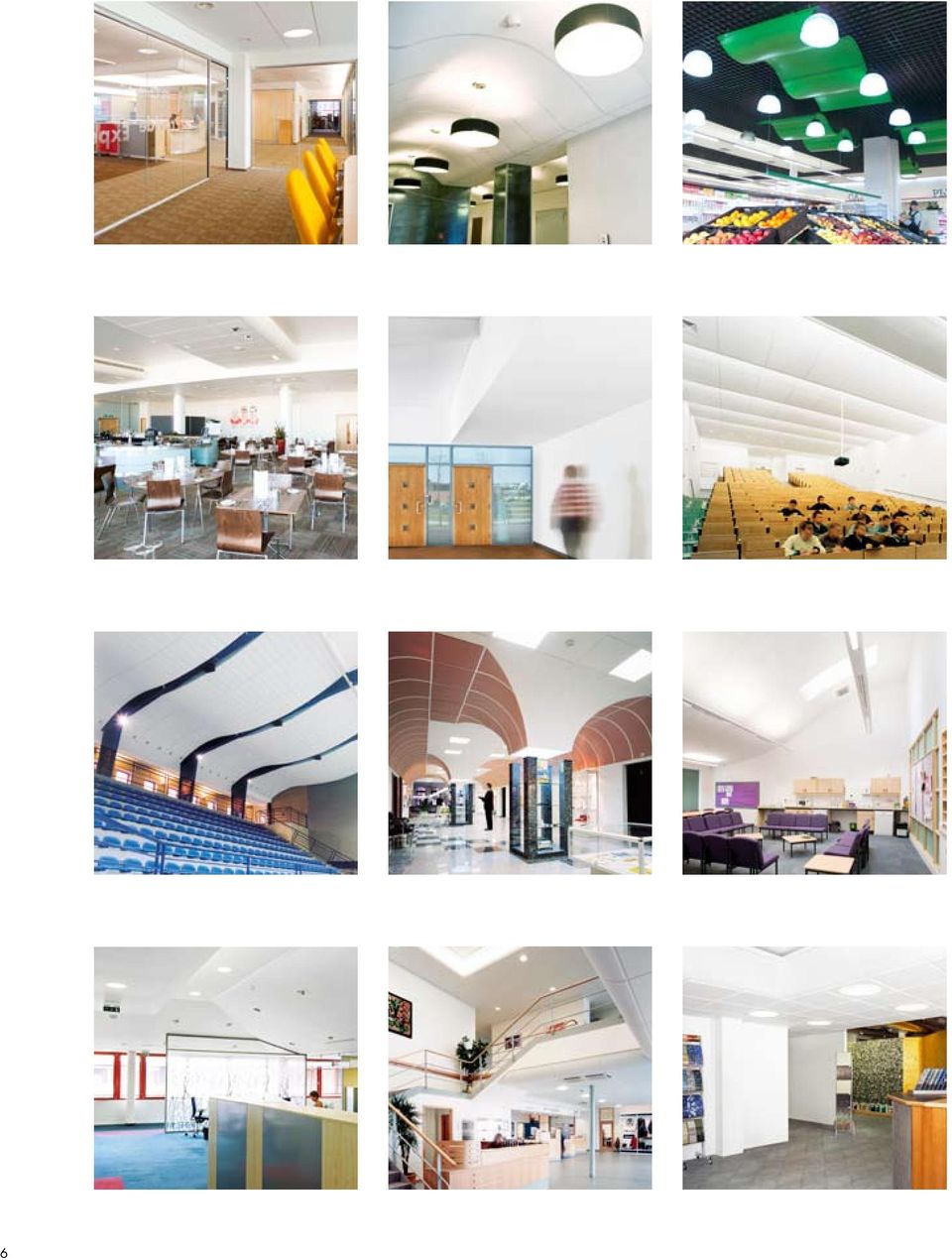

6 6

7 Ecophon Focus Fiiform otsapintoihin Otsapintojen toteutuksessa on pitkään käytetty joko pelti- tai kipsilevyjä, joiden asentaminen ei ole yksinkertaista. Nyt Ecophon Focus Fiiform mahdollistaa otsapinnan tekemisen käyttäen samaa materiaalia kuin muussakin akustiikkakattopinnassa. Focus Fiiform on Ecophonin uusi innovaatio. Nopea ja helppo järjestelmä toimitetaan tasomaisena ja levy taitetaan auki asennuspaikalla. Näin saadaan vaivatta ja nopeasti siisti otsapinta. Focus Fiiform - eri tasoja Focus Fiiformia on saatavana kahtena erilaisena versiona riippuen tarvittavan otsapinnan korkeudesta. Vakiokoolla voidaan toteuttaa otsapinnat aina korkeuteen 530 mm asti. XL -tuotteella voidaan toteuttaa jopa 1930 mm korkea otsapinta. Korkeutta säädetään yksinkertaisesti leikkaamalla levy haluttuun pituuteen. Koska Focus Fiiform valmistetaan samasta materiaalista kuin muukin akustiikkakattopinta ei otsapinta eroa muusta katosta. Levyissä on Akute FT -pinta, josta valo heijastuu tasaisesti. Focus Fiiform on suunniteltu ensisijaisesti käytettäväksi Ecophon Focus Ds -sisäkattojärjestelmän kanssa. Tämä on piilolistajärjestelmä, jolla saadaan yhtenäinen ja viimeistelty lopputulos. Focus Fiiformia valmistetaan myös reunamallilla E, joka on yhteensopiva Ecophon Focus E -sisäkattojärjestelmän kanssa. Esteettinen ja tehokas Focus Fiiformin moduulimitta on mm, kuten muunkin sisäkaton. Focus Fiiform -järjestelmään kuuluvat myös sisä- ja ulkokulmat, jotka sopivat otsapintoihin, joiden maksimikorkeus on 530 mm. Näillä voidaan toteuttaa neliön tai suorakaiteen muotoisia alueita kattopintaan. Koska Focus Fiiform tasonvaihtelut ovat täysin yhteensopivat muun kattopinnan kanssa, voi koko asennuksen tehdä sama urakoitsija. Tämä takaa yksinkertaisen ja tehokkaan asennuksen. Sisäkaton vaakasuora pinta on helposti avattavissa huoltotöiden suorittamiseksi. Vaakatasoisen Focus -katon ja Focus Fiiformin väliset liitokset ovat yhteensopivia muun kattopinnan kanssa, joka omalta osaltaan takaa esteettisen lopputuloksen. Ennen: Kun tiloja korjataan ja akustiikkaa halutaan parantaa on otettava huomioon ilmastointilaitteet ja muu talotekniikka. Tämä usein tarkoittaa, että tasonvaihteluita on käytettävä. Jälkeen: Svenska Finans AB ratkaisi ongelman käyttämällä Ecophon Focus Fiiformia. Näin saatiin kaikille pinnoille sama ulkonäkö ja myös otsapinnat vaimentavat ääntä. Ecophon Focus Fiiform XL. 7

8 Uniikkia klassisuutta ja selviä etuja Focus Fiiformin lisäksi Ecophonilla on valikoima muita ratkaisuja tasonvaihteluiden toteuttamiseen. Tuotteistoon kuuluu kaikkea valmiiksi muotoilluista levyistä yksinkertaisiin listoihin. Yhteistä niille on, että ne tarjoavat luotettavan ja toistettavan menetelmän toteuttaa tasonvaihteluita. Ecophon Focus Fleiform Kuva: Faraday Fotographic Limited Ecophon Focus Fleiform Jos haluat luoda aaltomaisia tasonvaihteluita on Focus Fleiform oikea ratkaisu. Se muotoutuu moneen muotoon ja parantaa huoneakustiikkaa. Focus Fleiform voidaan taivuttaa kuperiin ja koveriin muotoihin, joiden minimisäde on 200 mm. Levyt muotoutuvat taipuisaa Connect Fleiform -profiilia vasten. Profiilit voivat olla valmiiksi tehtaalla taivutettuja tai ne voidaan muotoilla asennuspaikalla. Taipuisia profiileja on myös sisä- ja ulkokulmien tekemiseksi. Focus Fleiform -akustiikkalevyt pysyvät paikoillaan profiileja vasten Ecophon Connect Fleiform -klipseillä. Tämä tarkoittaa sitä, että kattopinta ei ole helposti avattavissa. Focus Fleiform on lasivillalevy, joka on pinnoitettu valkoisella Akute FT -pinnoitteella. Levyn reunat ovat käsittelemättömät. Tuotteet toimitetaan levymäisenä ja ne ovat yhteensopivia Ecophon Focus A- ja Ecophon Master A -järjestelmien kanssa. Ecophon Focus Quadro Focus Quadro tarjoaa yksinkertaisen tavan toteuttaa kaarimaiset tasonvaihtelut, joiden korkeus on joko 300 tai 450 mm. Tasonvaihtelu voi olla kupera tai kovera. Focus Quadro on jäykkä, muotoonpuristettu lasivillatuote. Se sopii hyvin kohteisiin, joissa osa sisäkattopinnasta halutaan eri tasolle muun kattopinnan kanssa. Järjestelmä sisältää myös kuperat ja koverat sisä- ja ulkokulmapalat. Käytettävät listat toimitetaan valmiiksi muotoiltuna. Listat voidaan liittää muihin Connect-listoihin. Tämä luo toimivan järjestelmän ja tekee kattopinnasta yhtenäisen ja esteettisen. Focus Quadro vaimentaa hyvin ääntä ja on osa toimivan ääniympäristön toteutusta. Ecophon Focus Quadro Kuva: Faraday Fotographic Limited 8

9 Valaistut Tasonvaihtelut Tässä järjestelmässä tasonvaihteluun yhdistyy yleisvalaistus. Se toimii hyvin toimistojen ja ostoskeskusten käytävätiloissa. Suulakepuristetussa alumiiniprofiilissa olevat valonlähteet antavat hillityn epäsuoran valaistuksen. Alumiiniprofiilin mattapinta on yhteensopiva tilan akustiikkakattopinnan kanssa. Yhdessä kaarevien sisäkattoelementtien kanssa se luo miellyttävän tunnelman. Tätä järjestelmää voidaan käyttää yhdessä Ecophon Focus Ds-, Ecophon Focus Dg- ja Ecophon Focus E -sisäkattojen kanssa. Ecophon Valaistu Tasonvaihtelu Kuva: Szymon Polański Ecophon Connect Etage 45 Liitos vaakasuoran kattopinnan ja otsapinnan välillä on joskus ongelmallinen esteettisesti. Connect Etage 45 on profiili, joka ratkaisee elegantisti tämän ongelman. Pystysuoran otsapinnan sijasta voidaan tehdä 45 o kulmassa toteutettu tasonvaihtelu. Connect Etage 45 -profiilin mattapinta on yhteensopiva akustiikkakaton Akute FT -pinnan kanssa. Connect Etage 45 Ecophon Connect F-lista Connect F-lista on sarja profiileja, jotka on suunniteltu vaakasuoran ja pystysuoran pinnan liittymään. Profiileja on saatavana sopivina eri paksuisiin äänenvaimennuslevyihin. Connect F-lista on yhdistettävissä muihin Connect listoihin. Ecophon Connect F-lista Kuva: Ole Jais 9

10 Helppo asennus jonka suorittaa yksi urakoitsija Taitoksen lujittaminen Taitos lujitetaan piiloon jäävällä vahviketangolla. Näin saadaan hyvä iskunkestävyys. Mittatarkat kulmat Connect koukku varmistaa mittatarkan 90 o asteen kulman. Vahviketangon tulppa Muovista valmistettu vahviketangon tulppa takaa huolitellun ulkoasun. Siisti lopputulos Siistin lopputuloksen varmistamiseksi tulppa linjataan huolellisesti levyn reunan kanssa. Ecophon Focus Fiiform on toimiva tuote otsapintojen tekemiseen. Sisäkattourakoitsija tekee sekä katto- että otsapinnan asennuksen. Näin saadaan paras mahdollinen lopputulos. Focus Fiiformilla on monia etuja, jotka tekevät sen kanssa työskentelyn vaivattomaksi. Tähän olemme listanneet joitakin niistä. Helppo kuljettaa Focus Fiiform toimitetaan tasomaisena ja ne taivutetaan vasta asennuspaikalla. Tämä minimoi rahtikustannukset ja levyjen vaurioitumisriskin kuljetuksen aikana ja helpottaa käsittelyä työmaalla. Vaivatonta suunnittelua Työnkulun suunnittelu helpottuu, koska kattopinnan ja tasonvaihtelun asentaa sama urakoitsija. Koko alakatto voidaan asentaa rakennusprosessin loppuvaiheessa, jolloin muut tilaan liittyvät asennukset voidaan viedä loppuun ennen sitä Helpo asentaa Focus Fiiform -järjestelmään kuuluu kaikki tarvittavat asennustarvikkeet, mikä tekee asennuksesta nopeaa ja vaivatonta. Levyjä on myös helppo käsitellä niiden keveyden vuoksi. Siisti lopputulos Katto näyttää siistiltä ja yhtenäiseltä, koska Focus Fiiformissa on sama pinnoite kuin muissa Focus -tuotteissa. Connect -järjestelmän listat ja asennustarvikkeet takaavat, että lopputuloksesta tulee viimeistelty ja kestävä. Akute -logo takaa, että valitulla tuotteella on laadukas pinnoite. Ecophon -äänenvaimennustuotteet täyttävät myös useiden ympäristöjärjestelmien edellyttämät laatuvaatimukset. 10

11 Ecophon tasonvaihteluilla ratkaiset tilasuunnittelun esteettiset tarpeet Focus Fiiform Focus Fleiform Paksuus Järjestelmäsivu Asennuskuva Järjestelmä Leveys Korkeus Säde Absorptioluokka Reuna M274 mm mm M A Ds, E 20 mm XL <1930 mm M M277 mm min:200 mm ma: 10 m B A 30 mm M Valaistu Tason-vaihtelu 1200 mm 150 mm B E/B 20 mm M Focus Quadro 1200 mm 300 or 450 mm r=300 r=450 M27 B E 20 mm M28 M M42 Profiilit Connect Etage Käytetyn levytyypin mukaan Käytetyn levytyypin mukaan 45 Käytetyn levytyypin mukaan 30 Connect F-lista Käytetyn levytyypin mukaan Käytetyn levytyypin mukaan 90 Käytetyn levytyypin mukaan 31 11

12 Ecophon Focus Fiiform Ds Ecophon Focus Fiiform Ds -järjestelmää käytetään luomaan selkeitä alakaton tasonvaihteluita joko piilottamaan välitilan asennuksia tai luomaan muotoja ja ilmettä tilaan. Levyt toimitetaan suorina ja ne käännetään 90 astetta asennusvaiheessa. Levyn taitteeseen sijoitetaan halkaisijaltaan kahdeksan mm tanko, joka vahvistaa levyn taitetta. Korkeuseroa voidaan säätää 150 ja 530 mm välillä vakiolevyllä ja jopa 1930 mm käyttämällä XL-järjestelmää. Fiiformlevyt eivät ole avattavissa. Järjestelmä koostuu Fiiformlevyistä ja -asennustarvikkeista vakioratkaisussa. Lisäksi saatavana on XL-mittoja sekä sisä- ja ulkokulmat vakioratkaisuun. Näkyvä pinta on Akute FT. Reunat on maalattu. Levyt reunat ovat C-reunaiset, kun Fiiform-levyt kohtaavat. Patenttihakemus on vireillä. Parhaimman lopputuloksen saavuttamiseksi käytä Ecophon Connect -listoja ja -asennustarvikkeita. Focus Fiiform -levy Focus Fiiform Ds -järjestelmä Detalji Focus Fiiform -taite Focus Fiiform Ds -järjestelmän ylätaso JÄRJESTELMÄN TIEDOT Mitat, mm M274EC M274/ M274IC XL M275 XL 1900 T24 Paksuus 20 Asennuskuva M275 XL M275 Tekniset tiedot Akustiikka Akustiset ominaisuudet vastaavat tasaista sisäkattoa. Äänenvaimennus Koetulokset standardin EN ISO 354 mukaan. o.d.s = asennuksen kokonaiskorkeus α p Todellinen äänenvaimennuskerroin Ecophon Focus Fiiform 200 mm o.d.s.... Ecophon Focus Fiiform 50 mm o.d.s. Tuote o.d.s mm Absorptioluokka Taajuus Hz Luokitus standardin EN ISO mukaan sekä NRC- ja SAA-arvot standardin ASTM C 423 mukaan. Focus Fiiform Ääneneristys D n,f,w =24 db standardin EN ISO mukaan ja arviointi standardin EN ISO mukaan. CAC=25 db standardin ASTM E 1414 mukaan ja arviointi standardin ASTM E 413 mukaan. Yksityisyys Ei mittaustulosta Avattavuus Levyt on avattavissa viereisten tasomaisten sisäkattolevyjen kautta. Puhdistettavuus Pyyhintä päivittäin ja imurointi viikoittain. Viikottainen nihkeäpyyhintä. 60 B 75 A 200 A kg Valonheijastavuus White Frost, lähin NCS-väri S 0500-N, 85% valonheijastavuus (josta vähintään 99% on diffuusia heijastusta). Takaisinheijastavuuskerroin 63 mcd* m -2 l -1. Kiiltoarvo < 1. Sisäilma M1-rakennusmateriaalien päästöluokka. Tuotteen markkinoinnissa on oikeus käyttää Yhteistyössä Allergia- ja astmaliiton kanssa -merkkiä. Voidaan käyttää ISO luokka 6/ M3.5 luokitelluissa tiloissa. Kosteudenkesto Levyt kestävät 95% suhteellista kosteutta 30 C lämpötilassa ilman näkyviä muodonmuutoksia. (ISO 4611). Ympäristövaikutus Myönnetty Pohjoismainen Joutsenmerkki. Kierrätettävissä. Paloturvallisuus Peruslevy on testattu ja luokiteltu palamattomaksi standardin EN ISO 1182 mukaan. Järjestelmä on luokiteltu palonsuojakatteeksi NT FIRE 003 mukaan. Katso Tekniset ominaisuudet, paloturvallisuus. Paloluokat Maa Standardi Luokka Euroopa EN A2-s1,d0 Mekaaniset ominaisuudet Lisäkuormat on tuettava kantavaan rakenteeseen. Asennus Asennetaan järjestelmäkokonaisuuden mukaisesti. Focus Fiiform Ds -toimitukseen sisältyy kaikki tarvittavat asennustarvikkeet. XL-kokoisia kulmia ei ole saatavana. 12

13 Asennuskuva (M274) Focus Fiiform Ds Focus Fiiform Ds Connect jousisokka, 1 per liitos TKL/ Etäisyystanko Kulmakiinnike Fiiform Vaimennuslevyruuvi metal 50 asennus mm välein tasonvaihtelussa Connect F-saumalevy Connect RL-kiinnike Connect Etäisyystanko, asennus 1500 mm välein (ma. etäisyys seinästä 300 mm) Etäisyyskappale h<530 mm Connect T24 TKL HD Connect koukku c= mm välein, Vahviketangon tulppa Vahviketanko Ulkokulma (M274EC) Focus Fiiform Ds Connect Etäisyystanko, asennus 1500 mm välein (ma. etäisyys seinästä 300 mm) Connect jousisokka, 1 per liitos TKL/ Etäisyystanko Focus Fiiform Ds EC Etäisyyskappale Connect F-saumalevy Kulmakiinnike Fiiform Sisäkulma (M274IC) Focus Fiiform Ds Connect säädettävä ripustin, asennus mm välein tasonvaihtelussa Connect RL-kiinnike Focus Fiiform Ds IC Connect F -saumalevy Connect jousisokka, 1 per liitos TKL/ Etäisyystanko Fiiform-kulmakiinnike Vaimennuslevyruuvi metal 50 Etäisyyskappale Connect säädettävä ripustin, asennus mm välein tasonvaihtelussa Connect T24 TKL HD Connect RL-kiinnike Connect L-liitin Connect koukku Vahviketangon tulppa Vaimennuslevyruuvi metal 50 Vahviketanko Connect koukku Connect T24 TKL HD Connect L-liitin Vahviketanko Connect Etäisyystanko, asennus 1500 mm välein (ma. etäisyys seinästä 300 mm) Vahviketangon tulppa Min. kokonaissyvyys: Δ 1 =165 mm ja Δ 2 =80 mm ylätasolta Min. avaussyvyys : yksittäiset levyt eivät ole avattavissa Alemman tason liitäntä pääkannatuslistaan. Tanko vahvistaa taitetta. Ylemmän tason liitäntä pääkannatuslistaan. 13

14 Asennuskuva (M275) Focus Fiiform Ds XL Connect jousisokka, 1 per liitos TKL/Etäisyystanko Kulmakiinnike Fiiform Vaimennuslevyruuvi metal 50 Focus Fiiform Ds XL Etäisyyskappale asennus mm välein tasonvaihtelussa Connect RL-kiinnike Connect Etäisyystanko, asennus 1500 mm välein (ma. etäisyys seinästä 300 mm) h<1130 mm (XL 1500), h<1530 mm (XL 1900), h<1930 mm (XL 2300) Connect F-saumalevy Vahviketangon tulppa c=300 mm, Vahviketanko HD Connect koukku Min. kokonaissyvyys: Δ 1 =165 mm ja Δ 2 =80 mm ylätasolta Min. avaussyvyys : yksittäiset levyt eivät ole avattavissa Alemman tason liitäntä pääkannatuslistaan. Tanko vahvistaa taitetta. Ylemmän tason liitäntä pääkannatuslistaan. 14

15 15

16 Ecophon Focus Fiiform E Ecophon Focus Fiiform E -järjestelmää käytetään luomaan selkeitä alakaton tasonvaihteluita joko piilottamaan välitilan asennuksia tai luomaan muotoja ja ilmettä tilaan. Levyt toimitetaan suorina ja ne käännetään 90 astetta asennusvaiheessa. Levyn taitteeseen sijoitetaan halkaisijaltaan kahdeksan mm tanko, joka vahvistaa levyn taitetta. Korkeuseroa voidaan säätää 150 ja 530 mm välillä vakiolevyllä ja jopa 1930 mm käyttämällä XL-järjestelmää. Fiiformlevyt eivät ole avattavissa. Järjestelmä koostuu Fiiformlevyistä ja -asennustarvikkeista vakioratkaisussa. Lisäksi saatavana on XL-mittoja sekä sisä- ja ulkokulmat vakioratkaisuun. Näkyvä pinta on Akute FT. Reunat on maalattu. Levyn reunat ovat C-reunaiset, kun Fiiform-levyt kohtaavat. Patenttihakemus on vireillä. Parhaimman lopputuloksen saavuttamiseksi käytä Ecophon Connect -listoja ja -asennustarvikkeita. Focus Fiiform -levy Focus Fiform E -järjestelmä Detalji Focus Fiiform -järjestelmän taite Focus Fiiform E -järjestelmän ylätaso JÄRJESTELMÄN TIEDOT Mitat, mm M276EC M276IC/ M276 XL M277 XL 1900 T24 Paksuus 20 Asennuskuva M277 XL M277 Tekniset tiedot Akustiikka Akustiset ominaisuudet vastaavat tasaista sisäkattoa. Äänenvaimennus Koetulokset standardin EN ISO 354 mukaan. o.d.s = asennuksen kokonaiskorkeus α p Todellinen äänenvaimennuskerroin Ecophon Focus Fiiform 200 mm o.d.s.... Ecophon Focus Fiiform 50 mm o.d.s. Tuote o.d.s mm Absorptioluokka Taajuus Hz Luokitus standardin EN ISO mukaan sekä NRC- ja SAA-arvot standardin ASTM C 423 mukaan. Focus Fiiform Ääneneristys D n,f,w =24 db standardin EN ISO mukaan ja arviointi standardin EN ISO mukaan. CAC=25 db standardin ASTM E 1414 mukaan ja arviointi standardin ASTM E 413 mukaan. Yksityisyys Ei mittaustulosta Avattavuus Levyt on avattavissa viereisten tasomaisten sisäkattolevyjen kautta. Puhdistettavuus Pyyhintä päivittäin ja imurointi viikoittain. Viikottainen nihkeäpyyhintä. 60 B 75 A 200 A kg Valonheijastavuus White Frost, lähin NCS-väri S 0500-N, 85% valonheijastavuus (josta vähintään 99% on diffuusia heijastusta). Takaisinheijastavuuskerroin 63 mcd* m -2 l -1. Kiiltoarvo < 1. Sisäilma M1-rakennusmateriaalien päästöluokka. Tuotteen markkinoinnissa on oikeus käyttää Yhteistyössä Allergia- ja astmaliiton kanssa -merkkiä. Voidaan käyttää ISO luokka 6/M3.5 luokitelluissa tiloissa. Kosteudenkesto Levyt kestävät 95% suhteellista kosteutta 30 C lämpötilassa ilman näkyviä muodonmuutoksia. (ISO 4611). Ympäristövaikutus Myönnetty Pohjoismainen Joutsenmerkki. Kierrätettävissä. Paloturvallisuus Peruslevy on testattu ja luokiteltu palamattomaksi standardin EN ISO 1182 mukaan. Järjestelmä on luokiteltu palonsuojakatteeksi NT FIRE 003 mukaan. Katso Tekniset ominaisuudet, paloturvallisuus. Paloluokat Maa Standardi Luokka Euroopa EN A2-s1,d0 Mekaaniset ominaisuudet Lisäkuormat on tuettava kantavaan rakenteeseen. Asennus Asennetaan järjestelmäkokonaisuuden mukaisesti. Focus Fiiform E -toimitukseen sisältyy kaikki tarvittavat asennustarvikkeet. XL-kokoisia kulmia ei ole saatavana. 16

17 Asennuskuva (M276) Focus Fiiform E Kulmakiinnike Fiiform Focus Fiiform E Vaimennuslevyruuvi metal 50 asennus mm välein tasonvaihtelussa Etäisyyskappale Connect RL-kiinnike, L= mm h<530 mm Connect F-saumalevy Vahviketanko c= mm välein, Connect koukku Vahviketangon tulppa Ulkokulma (M276EC) Focus Fiiform E Sisäkulma (M276IC) Focus Fiiform E Focus Fiiform E EC Connect F -saumalevy Fiiform-kulmakiinnike Vaimennuslevyruuvi metal 50 Etäisyyskappale, L= mm asennus mm välein tasonvaihtelussa Connect RL-kiinnike Connect F -saumalevy Focus Fiiform E IC Etäisyyskappale Fiiform-kulmakiinnike Vaimennuslevyruuvi metal 50 Vahviketangon tulppa Connect koukku Connect säädettävä ripustin, asennus mm välein tasonvaihtelussa Connect RL-kiinnike Connect L-liitin Connect koukku Vahviketanko, L= mm Connect L-liitin Vahviketanko Vahviketangon tulppa Min. kokonaissyvyys: Δ 1 =160 mm ja Δ 2 =80 mm ylätasolta Min. avaussyvyys : yksittäiset levyt eivät ole avattavissa Alemman tason liitäntä pääkannatuslistaan. Tanko vahvistaa taitetta. Ylemmän tason liitäntä pääkannatuslistaan. 17

18 Asennuskuva (M277) Focus Fiiform E XL Focus Fiiform E XL Vaimennuslevyruuvi metal 50 Kulmakiinnike Fiiform Etäisyyskappale asennus mm välein tasonvaihtelussa Connect RL-kiinnike, L= mm h<1130 mm (XL 1500), h<1530 mm (XL 1900), h<1930 mm (XL 2300) Connect F-saumalevy Vahviketangon tulppa Connect koukku c=300 mm, Vahviketanko Min. kokonaissyvyys: Δ 1 =160 mm ja Δ 2 =80 mm ylätasolta Min. avaussyvyys : yksittäiset levyt eivät ole avattavissa Alemman tason liitäntä pääkannatuslistaan. Tanko vahvistaa taitetta. Ylemmän tason liitäntä pääkannatuslistaan. 18

19 19

20 Ecophon Focus Fleiform Ecophon Focus Fleiform -levy toimitetaan tasomaisena ja se muotoillaan asennuspaikalla kuperaksi tai koveraksi (min. säde 200 mm ja ma. säde 10 m) erityisten listojen avulla. Sopii kohteisiin, joissa tarvitaan yksilöllisesti muotoiltuja levyjä. Tarve voi johtua välitilassa sijaitsevista asennuksista, jotka eivät salli vakiomuotoista levyä. Levyjä ei voida avata. Järjestelmä koostuu Ecophon Focus Fleiform -levyistä ja Ecophon Connect -listajärjestelmästä. Paino on keskimäärin 3 kg/m² asennustavasta riippuen. Peruslevynä on erityinen lasivillalevy, joka voidaan muotoilla vaadittuun muotoon. Näkyvänä pintana on Akute FT. Reunat ovat käsittelemättömät. Parhaan asennustuloksen saavuttamiseksi käytä Ecophon Connect -listoja ja asennustarvikkeita. Taipuisat profiilit valmistetaan alumiinista. Focus Fleiform -levy Focus Fleiform -järjestelmä Leikkaus Focus Fleiform -järjestelmä ja Connect T24 Detalji Focus Fleiform JÄRJESTELMÄN TIEDOT Mitat, mm T Paksuus Asennuskuva M31/M31ic/ M31ec M31/M31ic/ M31ec M31/M31ic/ M31ec M31/M31ic/ M31ec Tekniset tiedot Akustiikka Akustiset ominaisuudet vastaavat tasaista sisäkattoa. Äänenvaimennus Koetulokset standardin EN ISO 354 mukaan. o.d.s = asennuksen kokonaiskorkeus α p Todellinen äänenvaimennuskerroin Ecophon Focus Fleiform 200 mm o.d.s. Ääneneristys Ei mittaustulosta. Yksityisyys Ei mittaustulosta Avattavuus Levyt ei ole avattavissa. Taajuus Hz Luokitus standardin EN ISO mukaan sekä NRC- ja SAA-arvot standardin ASTM C 423 mukaan. Tuote o.d.s mm Absorptioluokka NRC SAA Puhdistettavuus Pyyhintä päivittäin ja imurointi viikoittain. Viikottainen nihkeäpyyhintä. Focus Fleiform B 0,9 0,91 kg Valonheijastavuus White Frost, lähin NCS-väri S 0500-N, 85% valonheijastavuus (josta vähintään 99% on diffuusia heijastusta). Takaisinheijastavuuskerroin 63 mcd* m -2 l -1. Kiiltoarvo < 1. Sisäilma M1-rakennusmateriaalien päästöluokka. Voidaan käyttää ISO luokka 6/M3.5 luokitelluissa tiloissa. Kosteudenkesto Levyt kestävät 95% suhteellista kosteutta 30 C lämpötilassa ilman näkyviä muodonmuutoksia. (ISO 4611). Ympäristövaikutus Myönnetty Pohjoismainen Joutsenmerkki. Kierrätettävissä. Paloturvallisuus Peruslevy on testattu ja luokiteltu palamattomaksi standardin EN ISO 1182 mukaan. Katso Tekniset ominaisuudet, paloturvallisuus. Paloluokat Maa Standardi Luokka Eurooppa EN B-s1,d0 Mekaaniset ominaisuudet Lisäkuormat on tuettava kantavaan rakenteeseen. Asennus Asennetaan järjestelmäkokonaisuuden mukaisesti. Sisä- ja ulkokulmat leikataan asennuspaikalla. Erityisiä kulmaprofiileita on saatavilla. 20

21 Asennuskuva (M31) Fleiform Connect klipsi 100/20 Connect RL-kiinnike Connect T24 TVl asennus 1200 mm välein Ecophon Fleiform Connect Kulmakiinnike Connect Fleiform profiili/ Taipuisa Fleiform profiili, asennus mm välein. Connect T24 TVl Connect T24 Tkl Connect Fleiform klipsi, kiinnitys mm välein (riippuu taivutussäteestä) Fleiform profiili: Taivutussäde (kovera tai kupera) min. 200 mm. Fleiform profiilin pituus: ma 2400 mm. Kun Fleiform profiili on pidempi kuin 1 m, lista on ripustettava. Ulkokulma (M31EC) Fleiform Connect säädettävä ripustin, asennus 1200 mm välein Connect RL-kiinnike, L= mm Connect Klipsi 100/20 Sisäkulma (M31IC) Fleiform Connect Fleiform profiili/taipuisa Fleiform profiili, asennus mm välein. asennus 1200 mm välein Connect RL-kiinnike Connect Klipsi 100/20 Connect Fleiform klipsi, kiinnitys mm välein (riippuu taivutussäteestä) Connect Fleiform profiili/taipuisa Fleiform profiili Connect taipuisa ulkokulmaprofiili Ecophon Fleiform Ecophon Fleiform Connect Fleiform profiili/ Taipuisa Fleiform profiili, asennus mm välein., L= mm Connect Fleiform klipsi, kiinnitys mm välein (riippuu taivutussäteestä) Connect F-lista Connect F-lista Esimerkki Fleiform -profiilin mitoista Reikänauharipustus Sisäkulmaprofiili Ulkokulmaprofiili 21

22 Ecophon Valaistu Tasonvaihtelu Ecophon Valaistu Tasonvaihtelu on käytännössä avonainen Ecophon Light Coffer. Yhdistämällä tasonvaihteluiden muotoja ja useita pituuksia luodaan erikoismittaisia Light Coffereita. Tasonvaihteluita käytetään huonekorkeuden hyödyntämiseen ja erikoisten muotojen tavoittelemiseen. Isojen huoneiden identiteettiä voidaan korostaa ja myös suuntaa voidaan korostaa esimerkiksi käytävillä. Valaistut Tasonvaihtelut luovat epäsuoralla valaistuksellaan harmoonisen valaistuksen ja huoneen varjot vähenevät. Ecophon Valaistut Tasonvaihtelut koostuvat kahdesta osasta, jolla molemmilla on oma tehtävänsä. Valaisinprofiili: Matta valkoinen pursotettu polyesteripulverimaalattu alumiini sisältäen valaisinrungon. Akustiikkakatto: kaarevat Coffer-levyt, joissa on Akute FT -pinta. Ne luovat hyvät ääniolosuhteet, erinomaisen valon diffuusion sekä valonheijastavuuden. Asennustarvikkeet sisältyvät toimitukseen. Tekniset tiedot Kaareva Coffer-levy Valaisin valaisinprofiilissa Kaareva Coffer-levy ja Focus E Sähkötiedot V, 50 Hz, cos ϕ>0,9. Sähköinen kuristin vakiona. Järjestelmä voidaan toimittaa myös säädettävällä sähköisellä kuristimella. Valaisinrunko 128W tai 135W T5, loisteputki ei sisälly. Liitäntä Runko, jossa valaisinputket sijaitsevat, paikoitetaan ja kiinnitetään muuhun runko-osaan. Osat liitetään 31,5 mm² kaapelilla. Ensimmäinen valaisinrunko kytketään sähköverkkoon. Hyväksynnät IP20,,,, Luokka 1. Avattavuus Levyt on avattavissa viereisten tasomaisten alakattolevyjen kautta. Puhdistettavuus Pyyhintä päivittäin ja imurointi viikoittain. Viikottainen nihkeäpyyhintä. Valonheijastavuus White Frost, lähin NCS-väri S 0500-N, 85% valonheijastavuus (josta vähintään 99% on diffuusia heijastusta). Takaisinheijastavuuskerroin 63 mcd* m -2 l -1. Kiiltoarvo < 1. Sisäilma M1-rakennusmateriaalienpäästöluokka. Tuotteen markkinoinnissa on oikeus käyttää Yhteistyössä Allergia- ja astmaliiton kanssa -merkkiä. Voidaan käyttää ISO luokka 6/M3.5 luokitelluissa tiloissa. Ympäristövaikutus Täysin kierrätettävissä. Paloturvallisuus Katso Tekniset ominaisuudet, paloturvallisuus. Paloluokat Maa Standardi Luokka Eurooppa EN B-s1,d0 Asennuskuva (M148) Ecophon Valaistu Tasonvaihtelu Light Coffer -täydellinen ripustin, L=1000 mm asennus 1200 mm välein Kiila (sisältyy vakiopakkauksiin) Profiilinliitinpakkaus (profiilien liittämiseen (sisältyy vakiopakkauksiin)) Ecophon Focus Ds/Dg/E Connect L-liitin Valaisinprofiili (sisältyy vakiopakkauksiin) Kaareva Coffer-levy Valaisinrunko (sisältyy vakiopakkauksiin) 22

23 Kit sisältää: Kit 1 sisältää seuraavat osat: Kit 2 sisältää seuraavat osat: Kit 3 sisältää seuraavat osat: 1 valaisinprofiili 1200 mm, 1 kaareva Coffer-levy 1200 mm, 2 Light Coffer -täydellinen ripustin, 1 valaisinrunko 128W (1180 mm), 1 profiilinliitinpakkaus 1 valaisinprofiili 2400 mm, 2 kaareva Coffer-levy 1200 mm, 2 Light Coffer -täydellinen ripustin, 1 valaisinrunko 128W (1180 mm), 1 valaisinrunko 135W (1480 mm), 1 profiilinliitinpakkaus 1 valaisinprofiili 2400 mm, 2 kaareva Coffer-levy 1200 mm, 2 Light Coffer -täydellinen ripustin, 2 valaisinrunko 128W (1180 mm), 1 profiilinliitinpakkaus Kit 1-3 on saatavana myös himmennyksellä. Sisä- ja ulkokulmat, katso: M148ec_135, M148ec_90, M148ic_ 135 and M148ic_90 Ulkokulma 90º (M148EC_90) Ecophon Valaistut tasonvaihtelut Ulkokulma 135º (M148EC_135) Ecophon Valaistut tasonvaihtelut asennus 1200 mm välein Light Coffer -täydellinen ripustin, L=1000 mm Connect Koukku (sisältyy vakiopakkauksiin) Curved Coffer-levy ulkokulma 90º Connect T24 TVL Connect säädettävä ripustin, asennus 1200 mm välein Kaareva Coffer-levy ulkokulma 135º Light Coffer -täydellinen ripustin, L=1000 mm Connect Koukku (sisältyy vakiopakkauksiin) Valaisinprofiili (sisältyy vakiopakkauksiin) Kiila (sisältyy vakiopakkauksiin) Profiilinliitinpakkaus (profiilien liittämiseen (sisältyy vakiopakkauksiin)) Connect L-liitin Ecophon Focus Ds/Dg/E Valaisinprofiili ulkokulma 90º (sisältää asennustarvikkeet liittymiin) Valaisinrunko (sisältyy vakiopakkauksiin) Valaisinprofiili (sisältyy vakiopakkauksiin) Profiilinliitinpakkaus (profiilien liittämiseen (sisältyy vakiopakkauksiin)) Connect L-liitin Kiila (sisältyy vakiopakkauksiin) Ecophon Focus Ds/Dg/E Valaisinprofiili ulkokulma 135º (sisältää asennustarvikkeet liittymiin) Valaisinrunko (sisältyy vakiopakkauksiin) Kit sisältää: Kit 4 sisältää seuraavat osat: 1 Valaisinprofiili ulkokulma 90º (sisältää asennustarvikkeet liittymiin), 2 valaisinprofiili 510 mm, 1 kaareva Coffer-levy ulkokulma 90º, 2 Light Coffer -täydellinen ripustin, 2 valaisinrunko 128W (1180 mm), 1 profiilinliitinpakkaus Kit sisältää: Kit 6 sisältää seuraavat osat: 1 Valaisinprofiili ulkokulma 135º (sisältää asennustarvikkeet liittymiin), 2 valaisinprofiili 510 mm, 1 kaareva Coffer-levy ulkokulma 135º, 2 Light Coffer -täydellinen ripustin, 2 valaisinrunko 128W (1180 mm), 1 profiilinliitinpakkaus Sisäkulma 90º (M148IC_90) Ecophon Valaistut tasonvaihtelut Sisäkulma 135º (M148IC_135) Ecophon Valaistut tasonvaihtelut Connect L-liitin Light Coffer -täydellinen ripustin, L=1000 mm Profiilinliitinpakkaus (profiilien liittämiseen (sisältyy vakiopakkauksiin)) asennus 1200 mm välein Connect T24 TKL Curved Coffer-levy sisäkulma 90º Ecophon Focus Ds/Dg/E Valaisinprofiili (sisältyy vakiopakkauksiin) Connect T24 TVL Connect säädettävä ripustin, asennus 1200 mm välein Light Coffer -täydellinen ripustin, L=1000 mm Curved Coffer-levy sisäkulma 135º Ecophon Focus Ds/Dg/E Valaisinrunko (sisältyy vakiopakkauksiin) Connect Koukku (sisältyy vakiopakkauksiin) Valaisinprofiili Valaisinprofiili sisäkulma 90º (sisältää (sisältyy asennustarvikkeet vakiopakkauksiin) liittymiin) Kiila (sisältyy vakiopakkauksiin) Kiila (sisältyy vakiopakkauksiin) Connect L-liitin Connect Koukku (sisältyy vakiopakkauksiin) Valaisinprofiili sisäkulma 135º (sisältää asennustarvikkeet liittymiin) Profiilinliitinpakkaus (profiilien liittämiseen (sisältyy vakiopakkauksiin)) Valaisinrunko (sisältyy vakiopakkauksiin) Kit sisältää: Kit 5 sisältää seuraavat osat: 1 Valaisinprofiili sisäkulma 90º (sisältää asennustarvikkeet liittymiin), 2 valaisinprofiili 1110 mm, 1 kaareva Coffer-levy sisäkulma 90º, 2 Light Coffer -täydellinen ripustin, 2 valaisinrunko 128W (1180 mm), 1 profiilinliitinpakkaus Kit sisältää: Kit 7 sisältää seuraavat osat: 1 Valaisinprofiili sisäkulma 135º (sisältää asennustarvikkeet liittymiin), 2 valaisinprofiili 1110 mm, 1 kaareva Coffer-levy sisäkulma 135º, 2 Light Coffer -täydellinen ripustin, 2 valaisinrunko 128W (1180 mm), 1 profiilinliitinpakkaus Min. järjestelmän kokonaissyvyys, säädettävällä ripustimella: 110 mm, SKI-kiinnikkeellä: 60 mm Leikkaus, kulma ja ripustin Liitännät eri sisäkattojärjestelmiin Detalji valaisin valaisinprofiilissa 23

24 Ecophon Focus Quadro E Ecophon Focus Quadro E -järjestelmää luomaan tasaisia siirtymiä alakattotasojen välille joko välitilan asennusten peittämiseen tai luomaan näyttäviä pintoja. Tasojen välinen korkeusero on joko 300 tai 450 mm. Ecophon Focus Quadro E -levyjä ei voida suoraan avata. Järjestelmä koostuu Ecophon Focus Quadro E -levyistä ja Ecophon Connect -listajärjestelmästä, keskimääräinen paino on noin 4 kg/m². Levyt on valmistettu tiheästä lasivillasta. Näkyvä pinta on Akute FT. Reunat on maalattu ja ne ovat reunamallia E kaikilla reunoilla. Samat ominaisuudet koskevat kulmakappaleita. Säde on joko 300 mm tai 450 mm. Parhaan asennustuloksen saavuttamiseksi käytä Ecophon Connect -listoja ja -asennustarvikkeita. Listat on valmistettu sinkitystä teräksestä. Focus Quadro E -levy Focus Quadro E -järjestelmä Leikkaus Focus Quadro E -järjestelmä ja Connect T24 Detalji Focus Quadro E JÄRJESTELMÄN TIEDOT Mitat, mm Kovera M27/M27ic/ M27ec Kovera M41/M41ic/ M41ec Kupera M28/M28ic/ M28ec Kupera T24 Paksuus 20 Asennuskuva M42/M42ic/ M42ec Tekniset tiedot Akustiikka Akustiset ominaisuudet vastaavat tasaista sisäkattoa. Äänenvaimennus Koetulokset standardin EN ISO 354 mukaan. o.d.s = asennuksen kokonaiskorkeus α p Todellinen äänenvaimennuskerroin Ecophon Quadro 200 mm o.d.s. Luokitus standardin EN ISO mukaan. Tuote o.d.s mm Absorptioluokka Ääneneristys D n,f,w =24 db standardin EN ISO mukaan ja arviointi standardin EN ISO mukaan. CAC=25 db standardin ASTM E 1414 mukaan ja arviointi standardin ASTM E 413 mukaan. Yksityisyys Ei mittaustulosta. Avattavuus Levyt on avattavissa Taajuus Hz Puhdistettavuus Pyyhintä päivittäin ja imurointi viikoittain. Viikottainen nihkeäpyyhintä. Focus Quadro E 200 B kg Valonheijastavuus White Frost, lähin NCS-väri S 0500-N, 85% valonheijastavuus (josta vähintään 99% on diffuusia heijastusta). Takaisinheijastavuuskerroin 63 mcd* m -2 l -1. Kiiltoarvo < 1. Sisäilma M1-rakennusmateriaalienpäästöluokka. Tuotteen markkinoinnissa on oikeus käyttää Yhteistyössä Allergia- ja astmaliiton kanssa -merkkiä. Voidaan käyttää ISO luokka 6/M3.5 luokitelluissa tiloissa. Kosteudenkesto Levyt kestävät 95% suhteellista kosteutta 30 C lämpötilassa ilman näkyviä muodonmuutoksia. (ISO 4611). Ympäristövaikutus Myönnetty Pohjoismainen Joutsenmerkki. Kierrätettävissä. Paloturvallisuus Katso Tekniset ominaisuudet, paloturvallisuus. Paloluokat Maa Standardi Luokka Eurooppa EN B-s1,d0 Mekaaniset ominaisuudet Lisäkuormat on tuettava kantavaan rakenteeseen. Asennus Asennetaan järjestelmäkokonaisuuden mukaisesti. Focus Quadro E 300 ja sisä- ja ulkokulmat on saatavina koverina ja kuperina. Kulmapakkauksiin sisältyy kaikki tarvittavat asennustarvikkeet. 24

25 Asennuskuva (M27) Focus Quadro E 300 kovera Ecophon Focus Quadro E 300 kovera asennetaan 1200 mm välein Connect RL-kiinnike Connect Quadro 300CC (kovera välilista) h=300 mm c=300 mm, ja Connect F-lista 10 Connect F-lista 10 Ulkokulma (M27EC) Focus Quadro E 300 kovera Sisäkulma (M27IC) Focus Quadro E 300 kovera asennetaan 1200 mm välein Connect RL-kiinnike Connect L-liitin (2 kulma/ kulmapakkauksessa) 2 Connect Quadro 300CC (kovera välilista) asennetaan 1200 mm välein Connect L-liitin (2 kulma/ kulmapakkauksessa) Ecophon Focus Quadro E 300 EC kovera Connect T24 TKL ja Connect F-lista 10 Connect Quadro 300CC (kovera välilista) Connect T24 TVL ja Connect F-lista 10 Connect koukku (3 kpl/kulma kulmapakkauksessa) Connect F-lista 10 Connect RL-kiinnike ja Connect F-lista 10 Connect F-lista 10 Connect koukku (3 kpl/ kulma kulmapakkauksessa) Ecophon Focus Quadro E 300 IC kovera ja Connect F-lista 10 Detalji alaosa ja F-lista Kulman moduulimitat Sisäkulma, profiilien yläliitäntä 25

26 Asennuskuva (M41) Quadro E 450 kovera asennetaan 1200 mm välein Ecophon Focus Quadro E 450 kovera Connect RL-kiinnike Connect Quadro 450CC (kovera välilista) h=450 mm c=450 mm, ja Connect F-lista 10 Connect F-lista 10 Ulkokulma (M41ec) Focus Quadro E 450 kovera Connect RL-kiinnike asennetaan 1200 mm välein Connect L-liitin (2 kulma/ kulmapakkauksessa) Sisäkulma (M41ic) Focus Quadro E 450 kovera Connect Quadro 450CC (kovera välilista) Connect F-lista 10 Connect T24 TKL Connect säädettävä ripustin, asennetaan 1200 mm välein Connect RL-kiinnike Connect L-liitin (2 kulma/ kulmapakkauksessa) Ecophon Focus Quadro E 450 IC kovera Ecophon Focus Quadro E 450 EC kovera Connect koukku (3 kpl/kulma kulmapakkauksessa) Connect Quadro 450CC (kovera välilista) ja Connect F-lista 10 ja Connect F-lista 10 Connect F-lista 10 ja Connect F-lista 10 Connect koukku (3 kpl/ kulma kulmapakkauksessa) ja Connect F-lista 10 Detalji alaosa ja F-lista Kulman moduulimitat Sisäkulma, profiilien yläliitäntä 26

27 Asennuskuva (M28) Focus Quadro E 300 Kupera asennetaan 1200 mm välein Connect RL-kiinnike Ecophon Focus Quadro E 300 kupera Connect Quadro 300CX (kupera välilista) h=300 mm c=300 mm, Ulkokulma (M28EC) Focus Quadro E 300 kupera Sisäkulma (M28IC) Focus Quadro E 300 Kupera Connect RL-kiinnike Connect säädettävä ripustin, asennetaan 1200 mm välein Connect L-liitin (2 kulma/ Connect Quadro 300CX (kupera välilista) asennetaan 1200 mm välein Connect RL-kiinnike Connect L-liitin (2 kulma/ kulmapakkauksessa) Ecophon Focus Quadro E 300 EC kupera Connect T24 TKL Ecophon Focus Quadro E 300 IC kupera Connect Quadro 300CX (kupera välilista) Connect koukku (3 kpl/kulma kulmapakkauksessa) Connect koukku (3 kpl/ kulma kulmapakkauksessa) TVL-liitäntä, ylä Kulman moduulimitat Profiilien yläliitäntä 27

28 Asennuskuva (M42) Focus Quadro E 450 kupera Connect säädettävä ripustin, asennetaan 1200 mm välein Connect RL-kiinnike Ecophon Focus Quadro E 450 kupera Connect Quadro 450CX (kupera välilista) h=450 mm c=450 mm, Ulkokulma (M42ec) Focus Quadro E 450 kupera Sisäkulma (M42ic) Focus Quadro E 450 Kupera Connect RL-kiinnike asennetaan 1200 mm välein Connect L-liitin (2 kpl/kulma kulmapakkauksessa) Connect Quadro 450CX (kupera välilista) asennetaan 1200 mm välein Connect RL-kiinnike Connect L-liitin (2 kulma/ kulmapakkauksessa) Ecophon Focus Quadro E 450 EC kupera Connect Quadro 450CX (kupera välilista) Connect koukku (3 kpl/kulma kulmapakkauksessa) Connect koukku (3 kpl/ kulma kulmapakkauksessa) Ecophon Focus Quadro E 450 IC kupera TVL-liitäntä, ylä Kulman moduulimitat Profiilien yläliitäntä 28

29 29

30 Ecophon Connect Etage 45 Ecophon Connect Etage on sarja pursotetusta alumiinista valmistettuja listoja, jotka mahdollistavat otsapinnan ja vaakasuoran kattopinnan yhteneväisen liitoksen. Connect Etage 45 Up -profiili yläpuolella olevan vaakasuoran kattopinnan reunaan ja Connect Etage 45 Down - profiili alapuolella olevan vaakasuoran kattopinnan reunaan. Profiili on viimeistelty Akute FT -pinnoitteella. Connect Etage 45 Up Connect Etage 45 Down Connect kannatuslista, Etage Up ja akustiikkalevy Connect kannatuslista, Etage Down ja akustiikkalevy 30

31 Ecophon Connect F-lista Galvanoidusta teräksestä valmistettu Connect F-lista on yhdistettävissä muihin Connect -listoihin. Profiileja on saatavana sopivina eri paksuisiin äänenvaimennuslevyihin. Connect F-lista 15 Connect F-lista 0889 Connect F-lista 10 Connect kannatuslista, F-lista ja akustiikkalevy 31

32 Ensimmäiset lasivillapohjaiset äänenvaimennustuotteet valmistettiin 1958 parantamaan työskentelytilojen äänimääilmaa.tänä päivänä Ecophon toimii maailmanlaajuisesti valmistaen ja myyden akustisia äänenvaimennusjärjestelmiä, tavoitteenaan luoda hyvä huoneakustiikka toimistoihin, oppilaitoksiin, terveydenhuollontiloihin sekä teollisuuslaitosten tiloihin. Ecophon kuuluu kansainväliseen Saint- Gobain konserniin, jolla on myyntiyhtiöitä ja teollisuuslaitoksia useimmissa Euroopan maissa. Visiomme on ansaita maailmanlaajuisesti johtava asema akustisten sisäkatto- ja seinälevyjärjestelmien toimittajana tarjoamalla loppukäyttäjille parhaat mahdolliset ratkaisut. Ecophon tekee jatkuvasti yhteistyötä viranomaisten, työolosuhteita kehittävien organisaatioiden ja tutkimuslaitosten kanssa sekä osallistuu aktiivisesti huoneakustiikkaa koskevien standardien työstämiseen. Ecophonin tavoitteena on luoda parhaat mahdolliset olosuhteet sinne missä ihmiset työskentelevät ja kommunikoivat. Saint-Gobain Rakennustuotteet Oy, Ecophon -akustiikkakatot, Strömberginkuja 2, Helsinki, Puh FI
