1 JENKA Nostoankkurit Versio: fi 6/2011 Laskentanormit: EC+NA

2

3 SISÄLLYSLUETTELO Versio: fi 6/ Yleistä Ankkurit Materiaalit, merkinnät, mitat ja kestävyydet Käytön suunnittelu ja ankkurin valinta elementin omapaino staattinen systeemi nostokulma muotin imuvoima dynaamiset kuormat osavarmuuskertoimet reunaetäisyydet 2.3 Raudoitus lisäraudoitus JENKA Trollfoot ankkureille, kun elementin paksuus alittaa d TF vinon vedon vaatima raudoitus kyljestänostoraudoitus kiinnitysalustan vaatimukset ja raudoitus Esimerkki Asentaminen Asennus elementtimuottiin Nostot Asennustarvikkeet

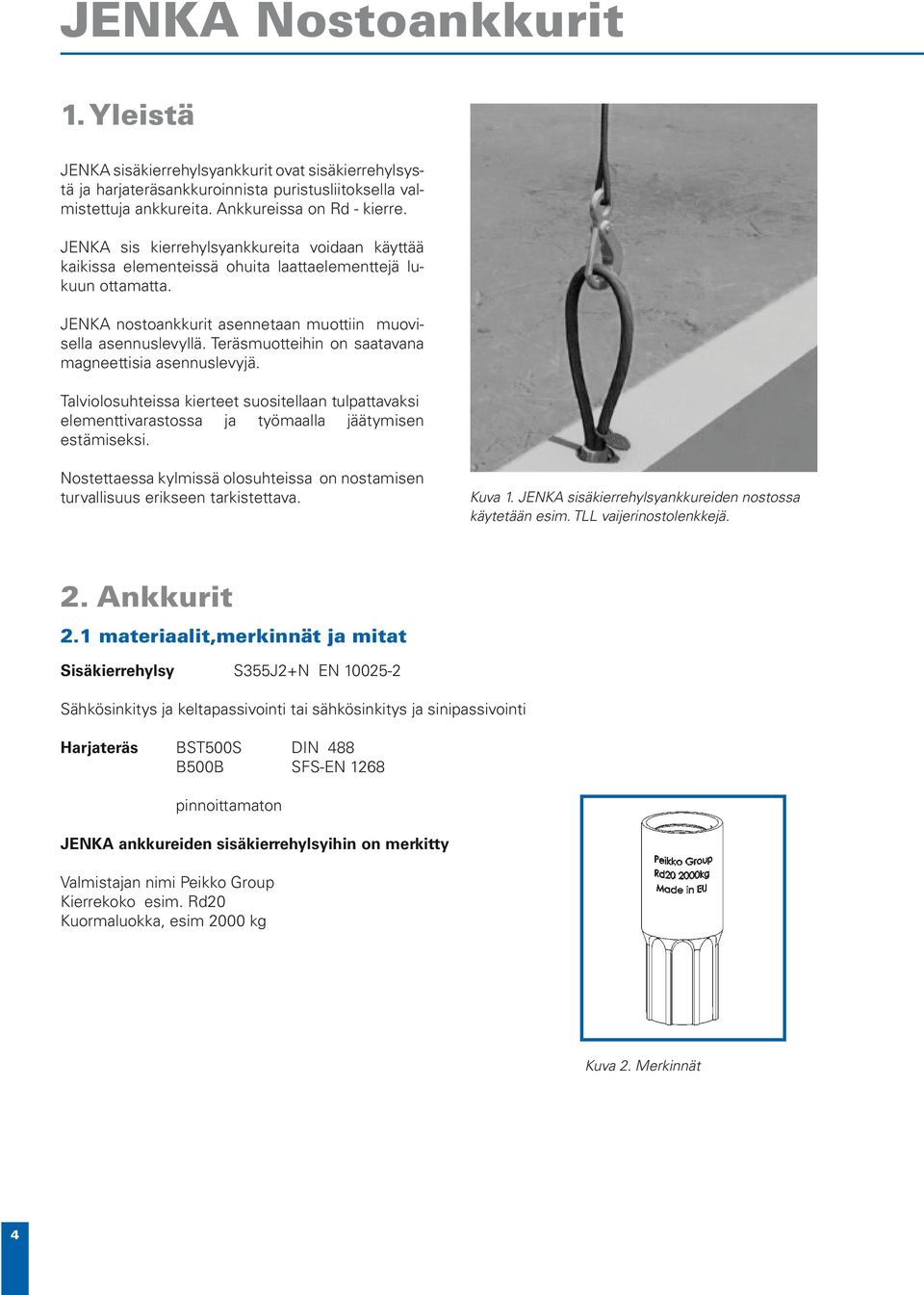

4 JENKA Nostoankkurit 1. Yleistä JENKA sisäkierrehylsyankkurit ovat sisäkierrehylsystä ja harjateräsankkuroinnista puristusliitoksella valmistettuja ankkureita. Ankkureissa on Rd - kierre. JENKA sis kierrehylsyankkureita voidaan käyttää kaikissa elementeissä ohuita laattaelementtejä lukuun ottamatta. JENKA nostoankkurit asennetaan muottiin muovisella asennuslevyllä. Teräsmuotteihin on saatavana magneettisia asennuslevyjä. Talviolosuhteissa kierteet suositellaan tulpattavaksi elementtivarastossa ja työmaalla jäätymisen estämiseksi. Nostettaessa kylmissä olosuhteissa on nostamisen turvallisuus erikseen tarkistettava. Kuva 1. JENKA sisäkierrehylsyankkureiden nostossa käytetään esim. TLL vaijerinostolenkkejä. 2. Ankkurit 2.1 materiaalit,merkinnät ja mitat Sisäkierrehylsy S355J2+N EN Sähkösinkitys ja keltapassivointi tai sähkösinkitys ja sinipassivointi Harjateräs BST500S DIN 488 B500B SFS-EN 1268 pinnoittamaton JENKA ankkureiden sisäkierrehylsyihin on merkitty Valmistajan nimi Peikko Group Kierrekoko esim. Rd20 Kuormaluokka, esim 2000 kg Kuva 2. Merkinnät 4

5 Versio: fi 6/2011 Taulukko 1. Peikko JENKA SRA-ankkurin mitat ja kestävyydet ØD Rd e Tyyppi Mitat Kierre ØD h e Øds Kuormaluokka Kestävyyden mitoitusarvo eri nostokulmilla: N Rd: 0-30 o N Rd1: o N Rd2 : o Rd [mm] [mm] [mm] [mm] [kg] [kn] [kn] [kn] h Øds SRA12x , ,5 2,5 SRA16x , ,4 6 SRA20x , SRA24x , ,5 12,5 SRA30x , SRA36x , ,1 31,5 SRA42x , SRA52x , ,5 62,5 Taulukko 2. Peikko JENKA TF-Ankkureiden mitat Øds ØD Rd ØD1 e h Tyyppi Mitat Kierre ØD h e Øds ØD1 Kuormaluokka Kestävyyden mitoitusarvo eri nostokulmilla N Rd : 0-30 o N Rd1 : o N Rd2: o Rd [mm] [mm] [mm] [mm] [mm] [kg] [kn] [kn] [kn] TF12x , ,5 2,5 TF12x , ,5 2,5 TF16x , ,4 6,0 TF16x , ,4 6,0 TF20x , ,0 10,0 TF20x , ,0 10,0 TF24x , ,5 12,5 TF24x , ,5 12,5 TF30x , ,0 20,0 TF30x , ,0 20,0 TF36x , ,1 31,5 TF36x , ,1 31,5 TF42x , ,0 40,0 TF42x , ,0 40,0 TF52x , ,5 62,5 TF52x , ,5 62,5 5

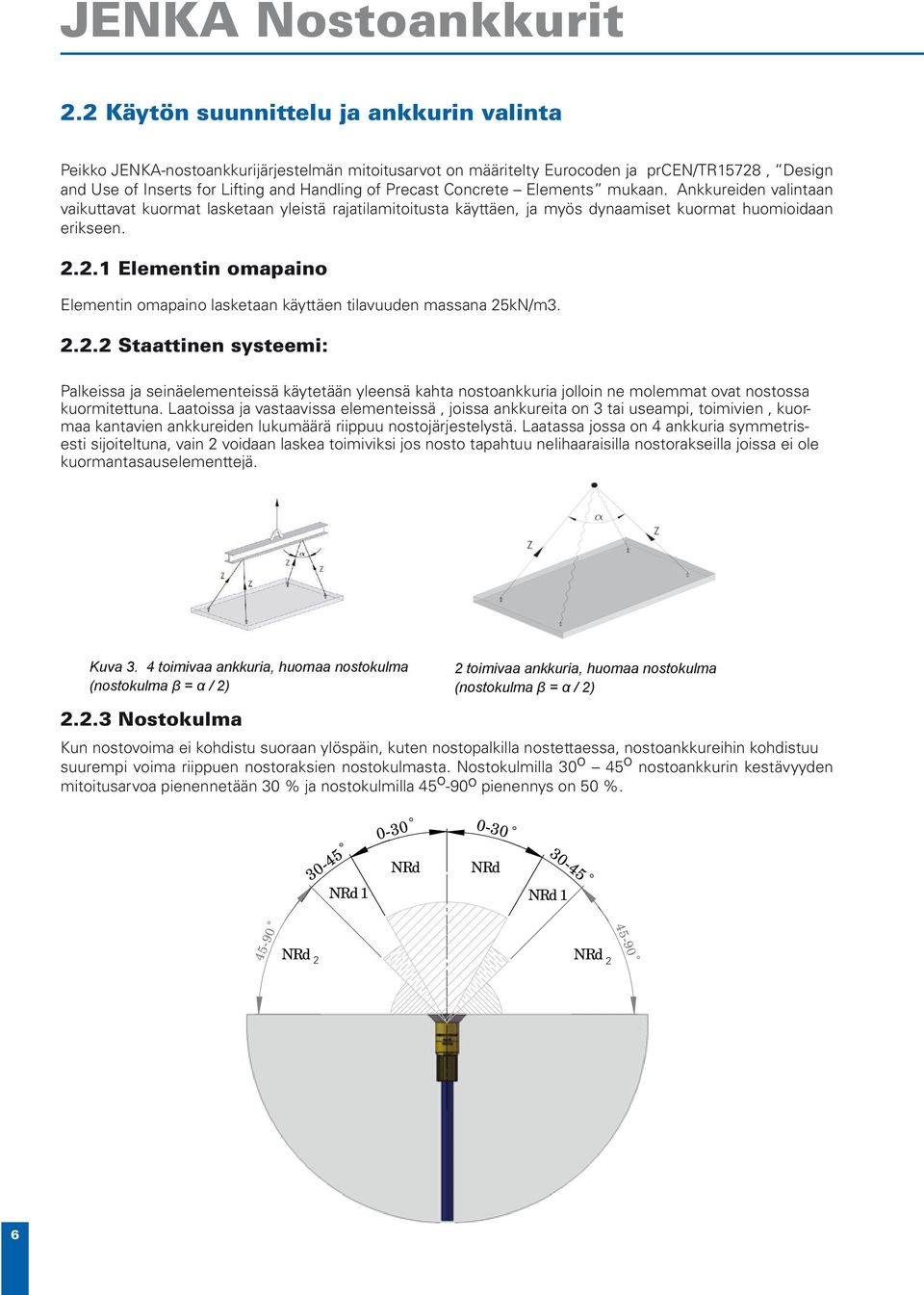

6 JENKA Nostoankkurit 2.2 Käytön suunnittelu ja ankkurin valinta Peikko JENKA-nostoankkurijärjestelmän mitoitusarvot on määritelty Eurocoden ja prcen/tr15728, Design and Use of Inserts for Lifting and Handling of Precast Concrete Elements mukaan. Ankkureiden valintaan vaikuttavat kuormat lasketaan yleistä rajatilamitoitusta käyttäen, ja myös dynaamiset kuormat huomioidaan erikseen Elementin omapaino Elementin omapaino lasketaan käyttäen tilavuuden massana 25kN/m Staattinen systeemi: Palkeissa ja seinäelementeissä käytetään yleensä kahta nostoankkuria jolloin ne molemmat ovat nostossa kuormitettuna. Laatoissa ja vastaavissa elementeissä, joissa ankkureita on 3 tai useampi, toimivien, kuormaa kantavien ankkureiden lukumäärä riippuu nostojärjestelystä. Laatassa jossa on 4 ankkuria symmetrisesti sijoiteltuna, vain 2 voidaan laskea toimiviksi jos nosto tapahtuu nelihaaraisilla nostorakseilla joissa ei ole kuormantasauselementtejä. Kuva 3. 4 toimivaa ankkuria, huomaa nostokulma (nostokulma β = α / 2) Nostokulma 2 toimivaa ankkuria, huomaa nostokulma (nostokulma β = α / 2) Kun nostovoima ei kohdistu suoraan ylöspäin, kuten nostopalkilla nostettaessa, nostoankkureihin kohdistuu suurempi voima riippuen nostoraksien nostokulmasta. Nostokulmilla 30 o 45 o nostoankkurin kestävyyden mitoitusarvoa pienennetään 30 % ja nostokulmilla 45 o -90 o pienennys on 50 % NRd NRd 0-30 NRd NRd NRd2 NRd

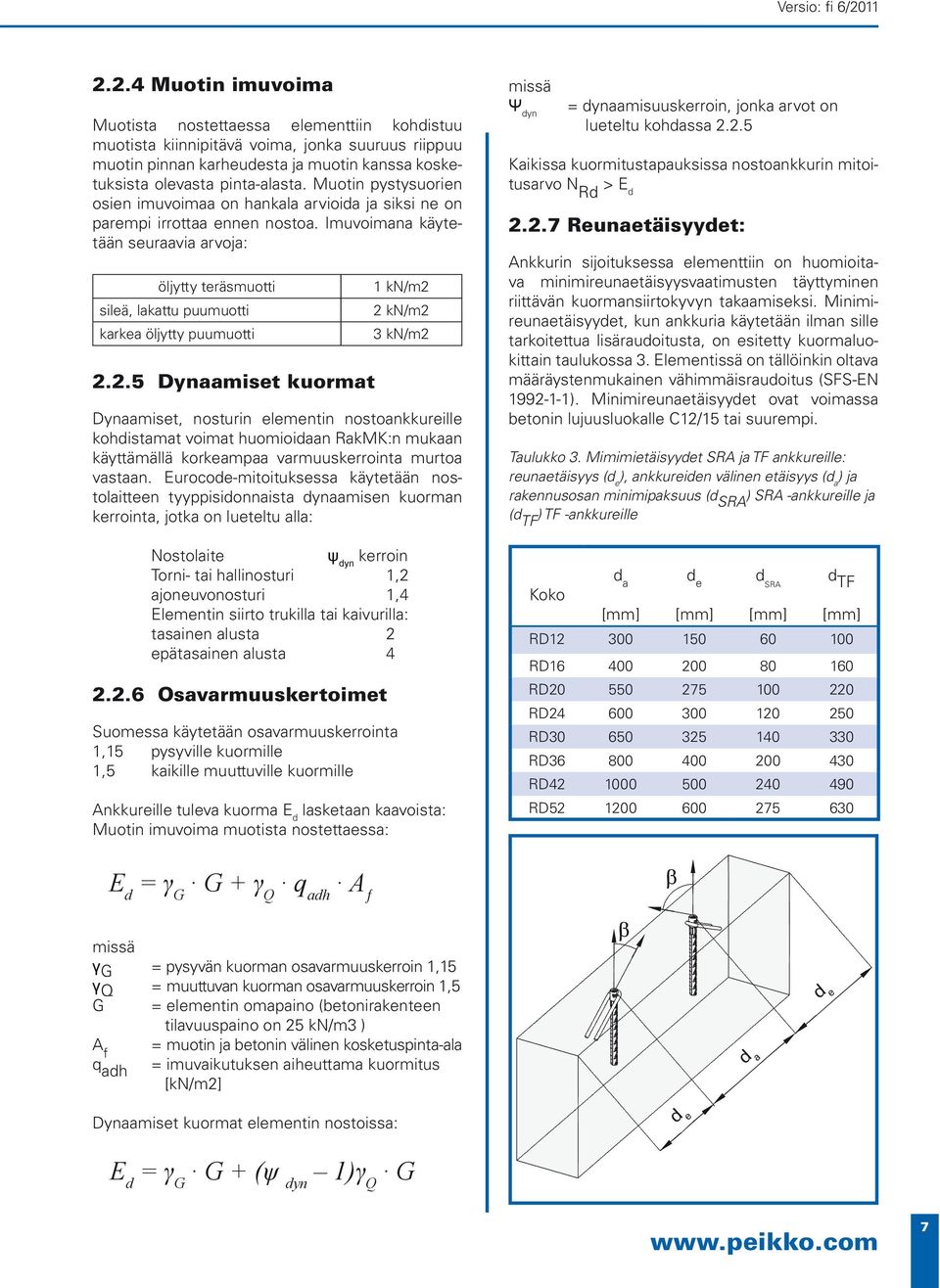

7 Versio: fi 6/ Muotin imuvoima Muotista nostettaessa elementtiin kohdistuu muotista kiinnipitävä voima, jonka suuruus riippuu muotin pinnan karheudesta ja muotin kanssa kosketuksista olevasta pinta-alasta. Muotin pystysuorien osien imuvoimaa on hankala arvioida ja siksi ne on parempi irrottaa ennen nostoa. Imuvoimana käytetään seuraavia arvoja: öljytty teräsmuotti sileä, lakattu puumuotti karkea öljytty puumuotti Dynaamiset kuormat 1 kn/m2 2 kn/m2 3 kn/m2 Dynaamiset, nosturin elementin nostoankkureille kohdistamat voimat huomioidaan RakMK:n mukaan käyttämällä korkeampaa varmuuskerrointa murtoa vastaan. Eurocode-mitoituksessa käytetään nostolaitteen tyyppisidonnaista dynaamisen kuorman kerrointa, jotka on lueteltu alla: Nostolaite ψ dyn kerroin Torni- tai hallinosturi 1,2 ajoneuvonosturi 1,4 Elementin siirto trukilla tai kaivurilla: tasainen alusta 2 epätasainen alusta Osavarmuuskertoimet Suomessa käytetään osavarmuuskerrointa 1,15 pysyville kuormille 1,5 kaikille muuttuville kuormille Ankkureille tuleva kuorma E d lasketaan kaavoista: Muotin imuvoima muotista nostettaessa: missä Ψ dyn = dynaamisuuskerroin, jonka arvot on lueteltu kohdassa Kaikissa kuormitustapauksissa nostoankkurin mitoitusarvo N Rd > E d Reunaetäisyydet: Ankkurin sijoituksessa elementtiin on huomioitava minimireunaetäisyysvaatimusten täyttyminen riittävän kuormansiirtokyvyn takaamiseksi. Minimireunaetäisyydet, kun ankkuria käytetään ilman sille tarkoitettua lisäraudoitusta, on esitetty kuormaluokittain taulukossa 3. Elementissä on tällöinkin oltava määräystenmukainen vähimmäisraudoitus (SFS-EN ). Minimireunaetäisyydet ovat voimassa betonin lujuusluokalle C12/15 tai suurempi. Taulukko 3. Mimimietäisyydet SRA ja TF ankkureille: reunaetäisyys (d e ), ankkureiden välinen etäisyys (d a ) ja rakennusosan minimipaksuus (d SRA ) SRA -ankkureille ja (d TF ) TF -ankkureille d a d e d SRA d TF Koko [mm] [mm] [mm] [mm] RD RD RD RD RD RD RD RD E d = γ G G + γ Q q adh A ƒ missä γ G = pysyvän kuorman osavarmuuskerroin 1,15 γ Q = muuttuvan kuorman osavarmuuskerroin 1,5 G = elementin omapaino (betonirakenteen tilavuuspaino on 25 kn/m3 ) A f q adh = muotin ja betonin välinen kosketuspinta-ala = imuvaikutuksen aiheuttama kuormitus [kn/m2] Dynaamiset kuormat elementin nostoissa: d e d a d e E d = γ G G + (ψ dyn 1)γ Q G 7

8 JENKA Nostoankkurit 2.3. Raudoitus lisäraudoitus JENKA Trollfoot ankkureille, kun elementin paksuus alittaa d TF Käytettäessä TF ankkureita kapeissa elementeissä joissa riittäviä reunaetäisyyksiä ei ole, täytyy ankkuri lisäraudoittaa. Tällöin ankkurin yhteyteen lisätään kuvan 4 mukainen lisäraudoitus. Lisäraudoituksen lisäksi tarvitaan myös määräystenmukainen vähimmäisraudoitus. Suurin hakojen välinen etäisyys a saa olla korkeintaan 50 mm ja koko haoituksen on sijaittava etäisyyden 0,75 x ankkurin pituus L päässä ankkurista. Ankkuria lähinnä olevat haat on sijoitettava 20 mm ankkurin hylsyn pinnasta. tokulmat välillä siten että ankkurin vetokestävyyden arvoa pienennetään samalla 30 %. Taulukko 5. Raudoitus vinolle vedolle Vinon vedon haka: Ankkurin koko: Øds L d Br [mm] [mm] [mm] Rd Rd Rd Rd Rd Rd Rd Rd Kuva 5. haan mitat Taulukko 4. Haoitus kun rakenneosan paksuus alittaa d TF Ankkurin hakoja Øds L+lb d TFmin koko [kpl] [mm] [mm] [mm] Rd Rd Rd Rd Rd Rd Rd Rd Vinon vedon haan paikka ankkurin suhteen. Kuva 4. Kapean elementin haoitus käytettäessä TF ankkureita vinon vedon vaatima raudoitus Ankkurin voi kohdistua merkittäviä leikkausvoimia käytettävästä nostotavasta tai ankkureiden sijoittelusta johtuen. Jos nostokulma muodostuu suuremmaksi kuin 30, pitää ankkuri raudoittaa erikseen leikkauskuormille. Raudoitus vinolle vedolle toteutetaan ankkurin kierrehylsyn kanssa kosketuksissa olevalla haalla. Vinovetoraudoitus mahdollistaa nos Haka 8

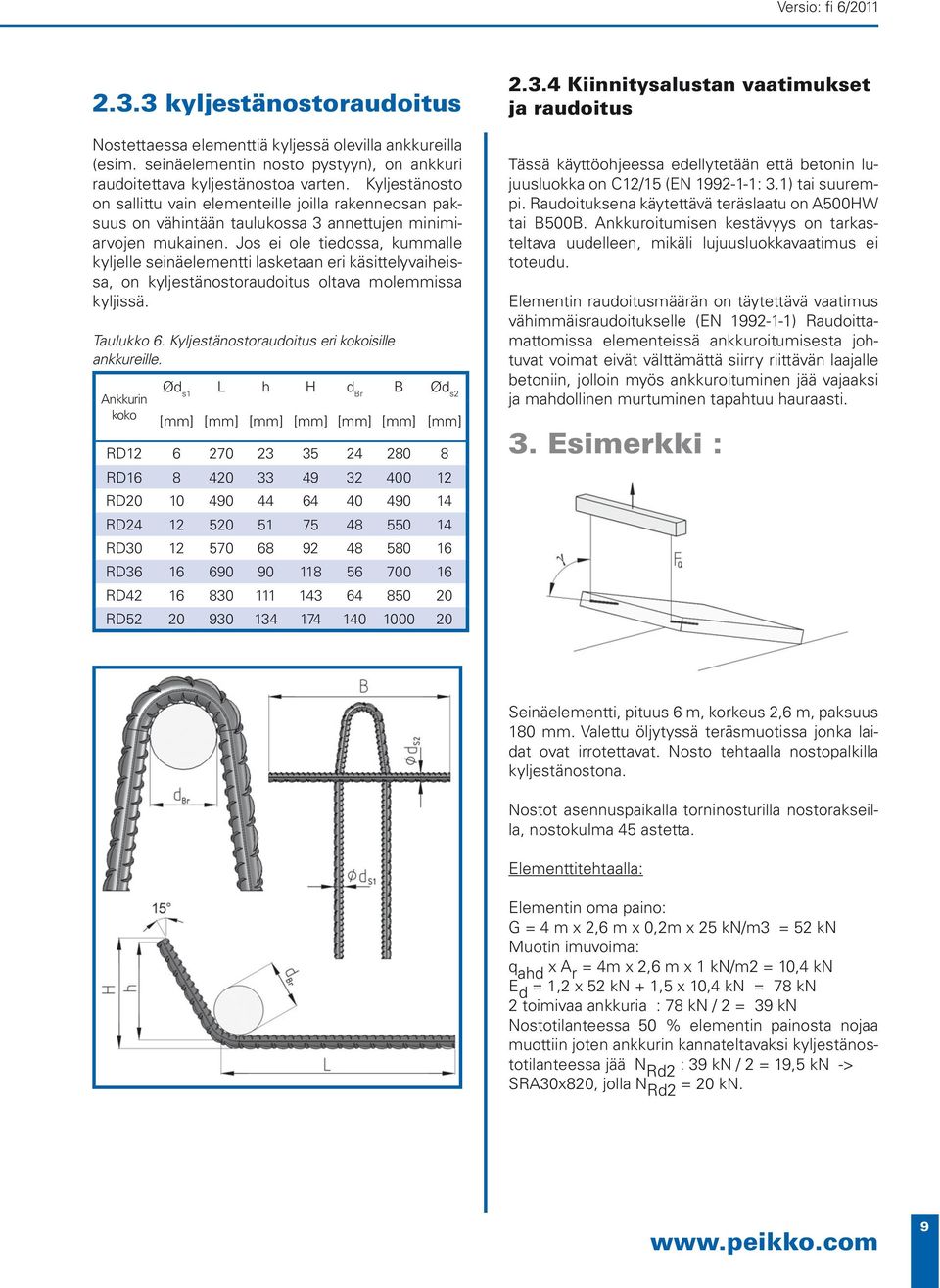

9 Versio: fi 6/ kyljestänostoraudoitus Nostettaessa elementtiä kyljessä olevilla ankkureilla (esim. seinäelementin nosto pystyyn), on ankkuri raudoitettava kyljestänostoa varten. Kyljestänosto on sallittu vain elementeille joilla rakenneosan paksuus on vähintään taulukossa 3 annettujen minimiarvojen mukainen. Jos ei ole tiedossa, kummalle kyljelle seinäelementti lasketaan eri käsittelyvaiheissa, on kyljestänostoraudoitus oltava molemmissa kyljissä. Taulukko 6. Kyljestänostoraudoitus eri kokoisille ankkureille. Ankkurin koko Ød s1 L h H d Br B Ød s2 [mm] [mm] [mm] [mm] [mm] [mm] [mm] RD RD RD RD RD RD RD RD Kiinnitysalustan vaatimukset ja raudoitus Tässä käyttöohjeessa edellytetään että betonin lujuusluokka on C12/15 (EN : 3.1) tai suurempi. Raudoituksena käytettävä teräslaatu on A500HW tai B500B. Ankkuroitumisen kestävyys on tarkasteltava uudelleen, mikäli lujuusluokkavaatimus ei toteudu. Elementin raudoitusmäärän on täytettävä vaatimus vähimmäisraudoitukselle (EN ) Raudoittamattomissa elementeissä ankkuroitumisesta johtuvat voimat eivät välttämättä siirry riittävän laajalle betoniin, jolloin myös ankkuroituminen jää vajaaksi ja mahdollinen murtuminen tapahtuu hauraasti. 3. Esimerkki : Seinäelementti, pituus 6 m, korkeus 2,6 m, paksuus 180 mm. Valettu öljytyssä teräsmuotissa jonka laidat ovat irrotettavat. Nosto tehtaalla nostopalkilla kyljestänostona. Nostot asennuspaikalla torninosturilla nostorakseilla, nostokulma 45 astetta. Elementtitehtaalla: Elementin oma paino: G = 4 m x 2,6 m x 0,2m x 25 kn/m3 = 52 kn Muotin imuvoima: q ahd x A r = 4m x 2,6 m x 1 kn/m2 = 10,4 kn E d = 1,2 x 52 kn + 1,5 x 10,4 kn = 78 kn 2 toimivaa ankkuria : 78 kn / 2 = 39 kn Nostotilanteessa 50 % elementin painosta nojaa muottiin joten ankkurin kannateltavaksi kyljestänostotilanteessa jää N Rd2 : 39 kn / 2 = 19,5 kn -> SRA30x820, jolla N Rd2 = 20 kn. 9

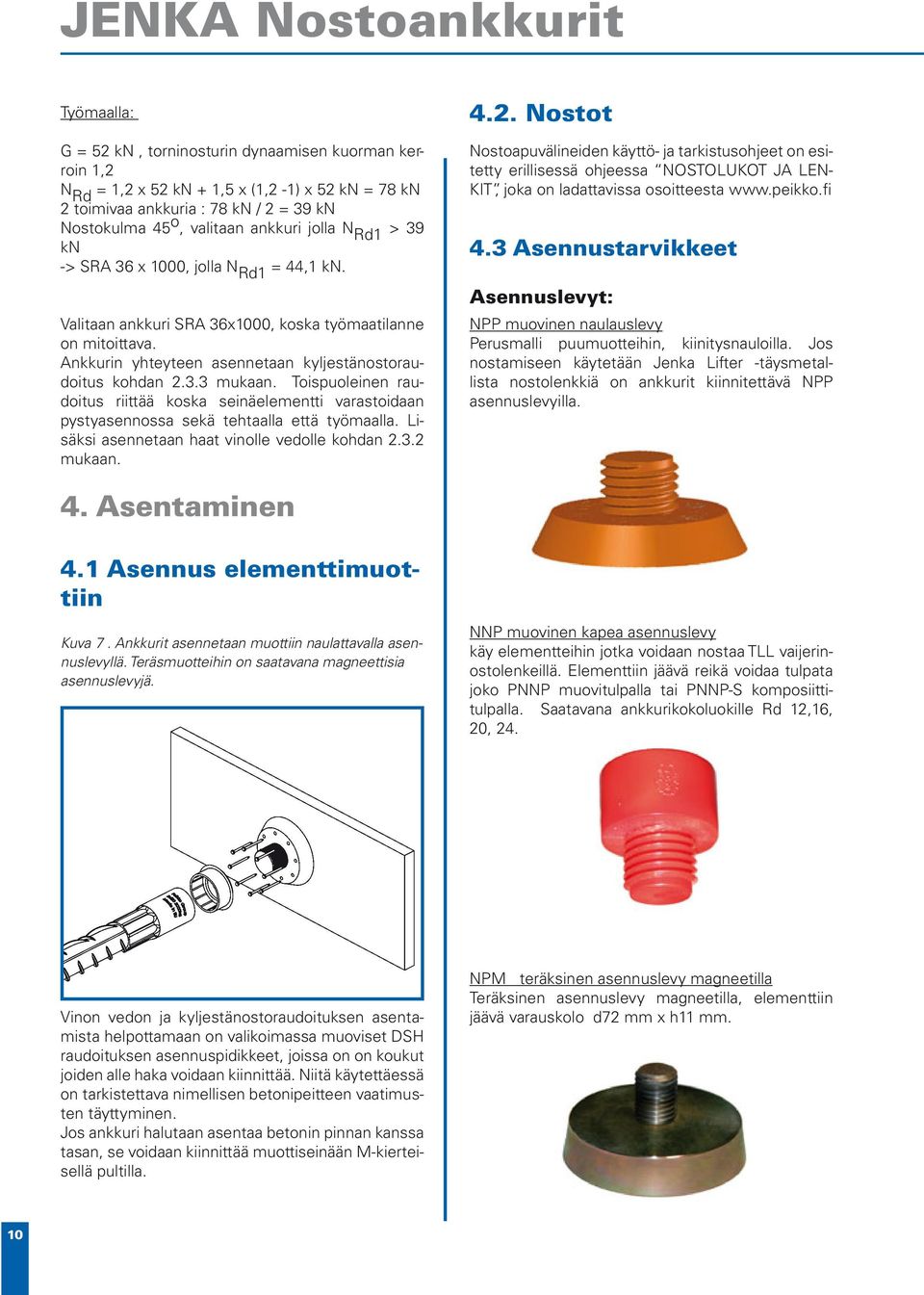

10 JENKA Nostoankkurit Työmaalla: G = 52 kn, torninosturin dynaamisen kuorman kerroin 1,2 N Rd = 1,2 x 52 kn + 1,5 x (1,2-1) x 52 kn = 78 kn 2 toimivaa ankkuria : 78 kn / 2 = 39 kn Nostokulma 45 o, valitaan ankkuri jolla N Rd1 > 39 kn -> SRA 36 x 1000, jolla N Rd1 = 44,1 kn. Valitaan ankkuri SRA 36x1000, koska työmaatilanne on mitoittava. Ankkurin yhteyteen asennetaan kyljestänostoraudoitus kohdan mukaan. Toispuoleinen raudoitus riittää koska seinäelementti varastoidaan pystyasennossa sekä tehtaalla että työmaalla. Lisäksi asennetaan haat vinolle vedolle kohdan mukaan Nostot Nostoapuvälineiden käyttö- ja tarkistusohjeet on esitetty erillisessä ohjeessa NOSTOLUKOT JA LEN- KIT, joka on ladattavissa osoitteesta Asennustarvikkeet Asennuslevyt: NPP muovinen naulauslevy Perusmalli puumuotteihin, kiinitysnauloilla. Jos nostamiseen käytetään Jenka Lifter -täysmetallista nostolenkkiä on ankkurit kiinnitettävä NPP asennuslevyilla. 4. Asentaminen 4.1 Asennus elementtimuottiin Kuva 7. Ankkurit asennetaan muottiin naulattavalla asennuslevyllä. Teräsmuotteihin on saatavana magneettisia asennuslevyjä. NNP muovinen kapea asennuslevy käy elementteihin jotka voidaan nostaa TLL vaijerinostolenkeillä. Elementtiin jäävä reikä voidaa tulpata joko PNNP muovitulpalla tai PNNP-S komposiittitulpalla. Saatavana ankkurikokoluokille Rd 12,16, 20, 24. Vinon vedon ja kyljestänostoraudoituksen asentamista helpottamaan on valikoimassa muoviset DSH raudoituksen asennuspidikkeet, joissa on on koukut joiden alle haka voidaan kiinnittää. Niitä käytettäessä on tarkistettava nimellisen betonipeitteen vaatimusten täyttyminen. Jos ankkuri halutaan asentaa betonin pinnan kanssa tasan, se voidaan kiinnittää muottiseinään M-kierteisellä pultilla. NPM teräksinen asennuslevy magneetilla Teräksinen asennuslevy magneetilla, elementtiin jäävä varauskolo d72 mm x h11 mm. 10

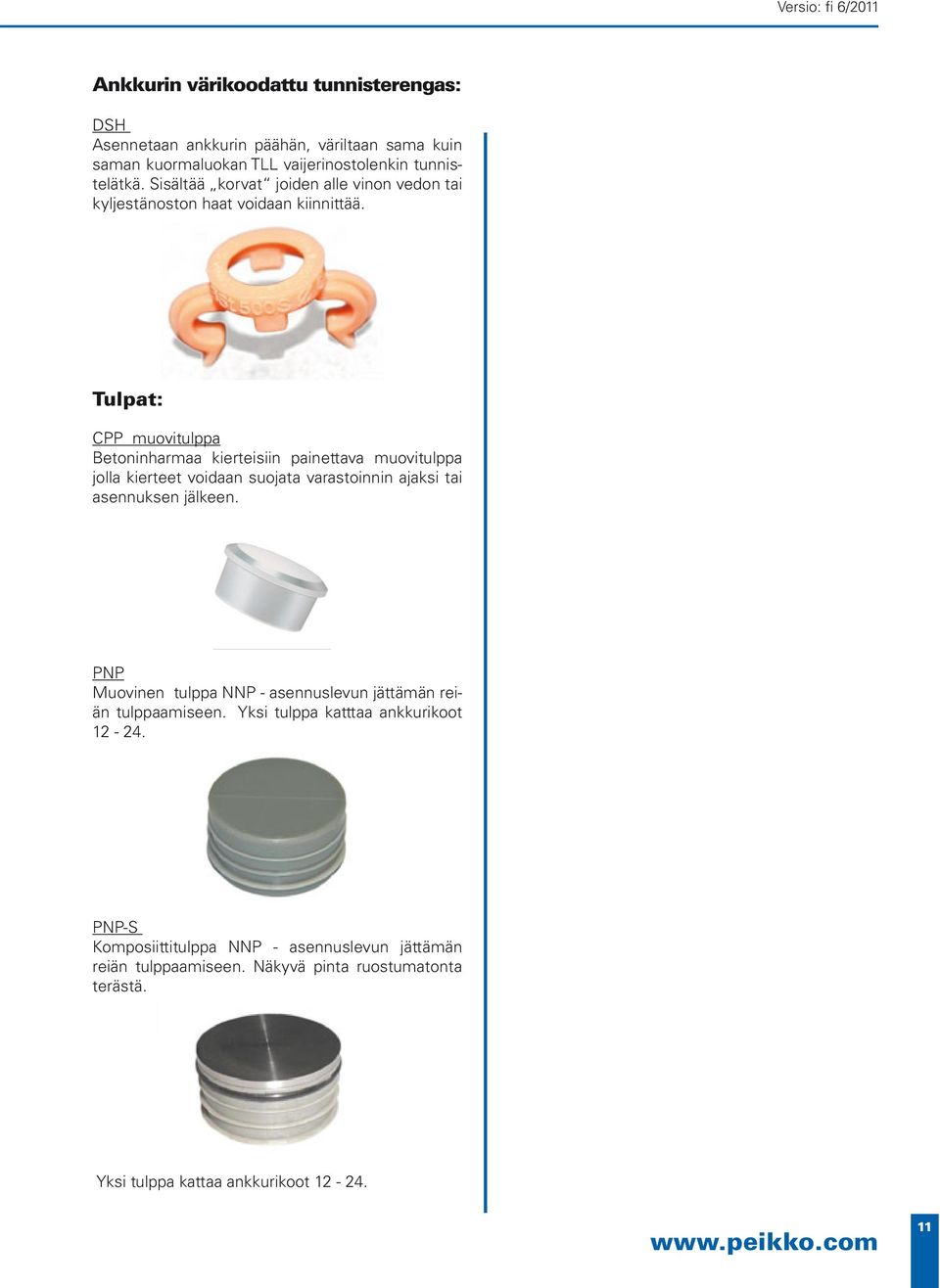

11 Versio: fi 6/2011 Ankkurin värikoodattu tunnisterengas: DSH Asennetaan ankkurin päähän, väriltaan sama kuin saman kuormaluokan TLL vaijerinostolenkin tunnistelätkä. Sisältää korvat joiden alle vinon vedon tai kyljestänoston haat voidaan kiinnittää. Tulpat: CPP muovitulppa Betoninharmaa kierteisiin painettava muovitulppa jolla kierteet voidaan suojata varastoinnin ajaksi tai asennuksen jälkeen. PNP Muovinen tulppa NNP - asennuslevun jättämän reiän tulppaamiseen. Yksi tulppa katttaa ankkurikoot PNP-S Komposiittitulppa NNP - asennuslevun jättämän reiän tulppaamiseen. Näkyvä pinta ruostumatonta terästä. Yksi tulppa kattaa ankkurikoot
