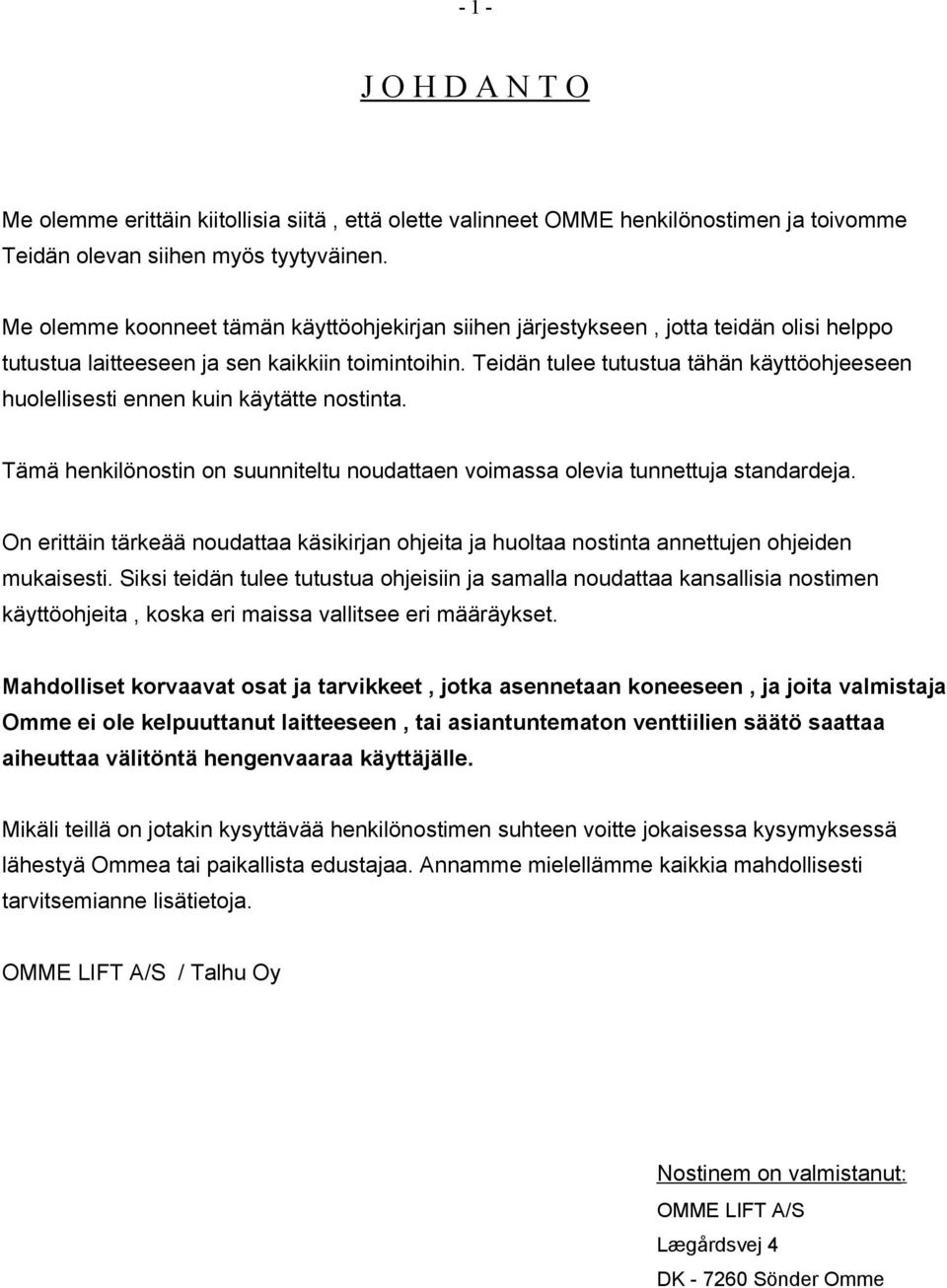

2 - 1 - J O H D A N T O Me olemme erittäin kiitollisia siitä, että olette valinneet OMME henkilönostimen ja toivomme Teidän olevan siihen myös tyytyväinen. Me olemme koonneet tämän käyttöohjekirjan siihen järjestykseen, jotta teidän olisi helppo tutustua laitteeseen ja sen kaikkiin toimintoihin. Teidän tulee tutustua tähän käyttöohjeeseen huolellisesti ennen kuin käytätte nostinta. Tämä henkilönostin on suunniteltu noudattaen voimassa olevia tunnettuja standardeja. On erittäin tärkeää noudattaa käsikirjan ohjeita ja huoltaa nostinta annettujen ohjeiden mukaisesti. Siksi teidän tulee tutustua ohjeisiin ja samalla noudattaa kansallisia nostimen käyttöohjeita, koska eri maissa vallitsee eri määräykset. Mahdolliset korvaavat osat ja tarvikkeet, jotka asennetaan koneeseen, ja joita valmistaja Omme ei ole kelpuuttanut laitteeseen, tai asiantuntematon venttiilien säätö saattaa aiheuttaa välitöntä hengenvaaraa käyttäjälle. Mikäli teillä on jotakin kysyttävää henkilönostimen suhteen voitte jokaisessa kysymyksessä lähestyä Ommea tai paikallista edustajaa. Annamme mielellämme kaikkia mahdollisesti tarvitsemianne lisätietoja. OMME LIFT A/S / Talhu Oy Nostinem on valmistanut: OMME LIFT A/S Lægårdsvej 4 DK Sönder Omme

3 - 2 - Sisällysluettelo Kansikuva Esittely Sisällysluettelo Nostimen osa erittely Turvallisuusohjeet Nostimen kuvaus ja käyttötarkoitus NOSTIMEN KÄYTTÖÖNOTTO 1.Esittely 1050 EZ 2.A Hätälasku 3.Korin kallistus ylittää 10 kallistuksen NOSTIMEN KÄYTTÖ TYÖSSÄ 1.Yleiset vaatimukset ja määräykset käytettäessä henkilönostinta 2.Sallittu kuormitus / sallittu sivuttaiskuormitus 3.Nostimen kuljettaminen 4.Korkeajännitelinjat 5.Turvavyö 6.Häiriöt ja viat nostimessa 7.Muut rajoitukset 8.Toimenpiteet käytön jälkeen HUOLTO 1 Yleistä 2.Huoltotoimenpiteet ja tarkastus 3.Voitelukohteet VIAN HAVAITSEMINEN 1.Yleistä 2.Tukijalat eivät laskeudu alas 3.Tukijalkoja ei voida nostaa 4.Puomi ei nouse ylös 5.Puomi ei laskeudu alas 6.Teleskooppipuomi ei voida ajaa ulos 7.Teleskooppipuomi ei voida ajaa sisään 8.Nostin ei käänny vasemmalle tai oikealle 9. Merkkivalot tukijalkojen asennukselle eivät toimi oikein

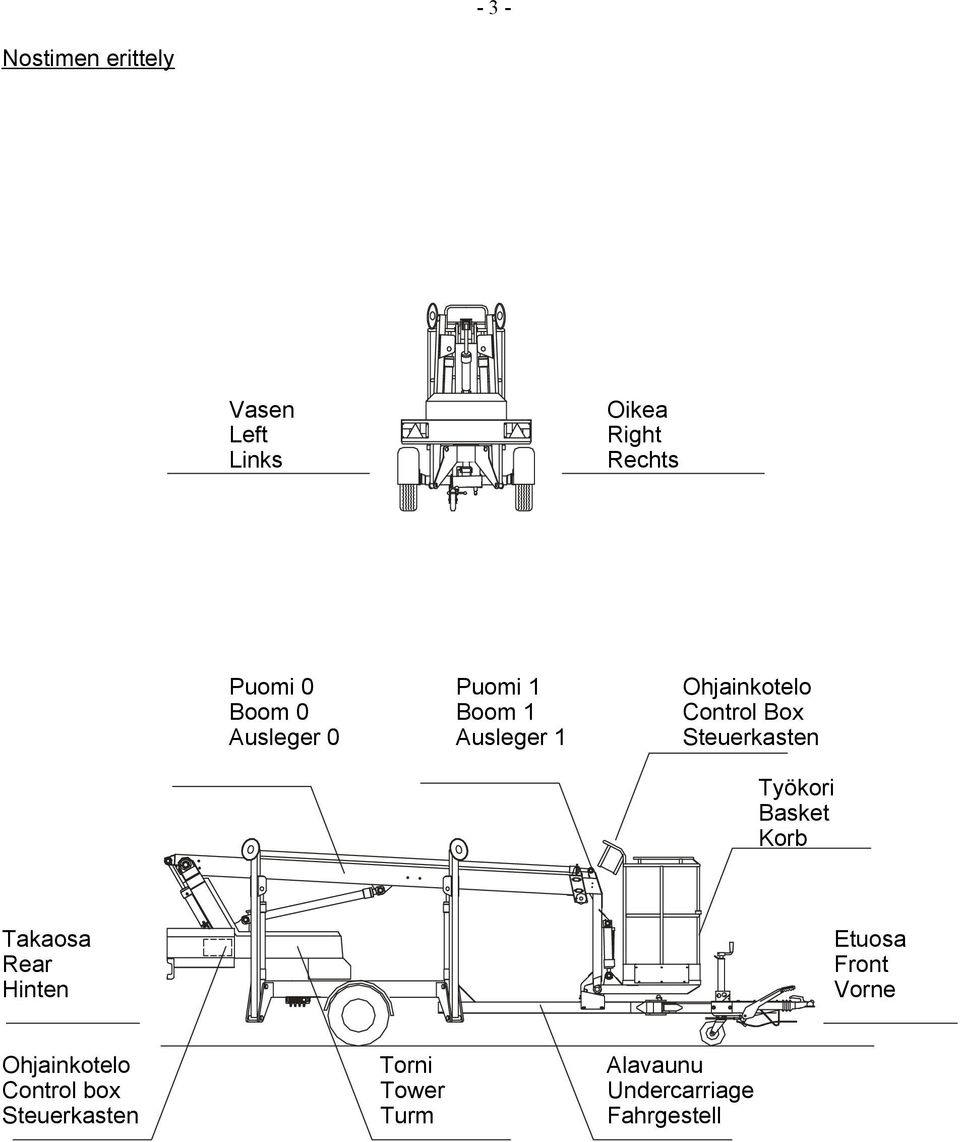

4 - 3 - Nostimen erittely Vasen Left Links Oikea Right Rechts Puomi 0 Puomi 1 Ohjainkotelo Boom 0 Boom 1 Control Box Ausleger 0 Ausleger 1 Steuerkasten Työkori Basket Korb Takaosa Rear Hinten Etuosa Front Vorne Ohjainkotelo Torni Alavaunu Control box Tower Undercarriage Steuerkasten Turm Fahrgestell

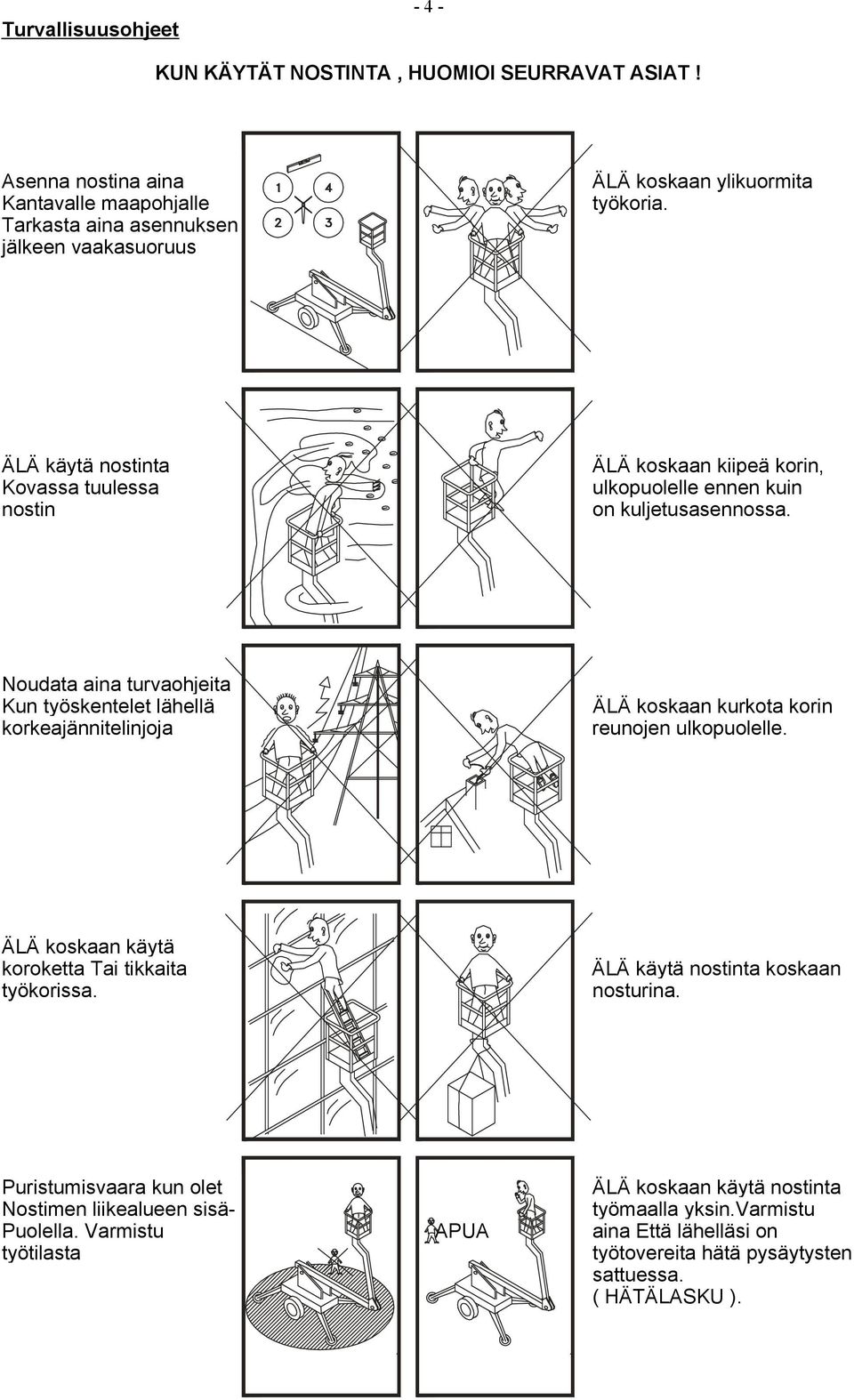

5 Turvallisuusohjeet KUN KÄYTÄT NOSTINTA, HUOMIOI SEURRAVAT ASIAT! Asenna nostina aina Kantavalle maapohjalle Tarkasta aina asennuksen jälkeen vaakasuoruus ÄLÄ koskaan ylikuormita työkoria. ÄLÄ käytä nostinta Kovassa tuulessa nostin ÄLÄ koskaan kiipeä korin, ulkopuolelle ennen kuin on kuljetusasennossa. Noudata aina turvaohjeita Kun työskentelet lähellä korkeajännitelinjoja ÄLÄ koskaan kurkota korin reunojen ulkopuolelle. ÄLÄ koskaan käytä koroketta Tai tikkaita työkorissa. ÄLÄ käytä nostinta koskaan nosturina. Puristumisvaara kun olet ÄLÄ koskaan käytä nostinta Nostimen liikealueen sisä- työmaalla yksin.varmistu Puolella. Varmistu APUA aina Että lähelläsi on työtilasta työtovereita hätä pysäytysten sattuessa. ( HÄTÄLASKU ).

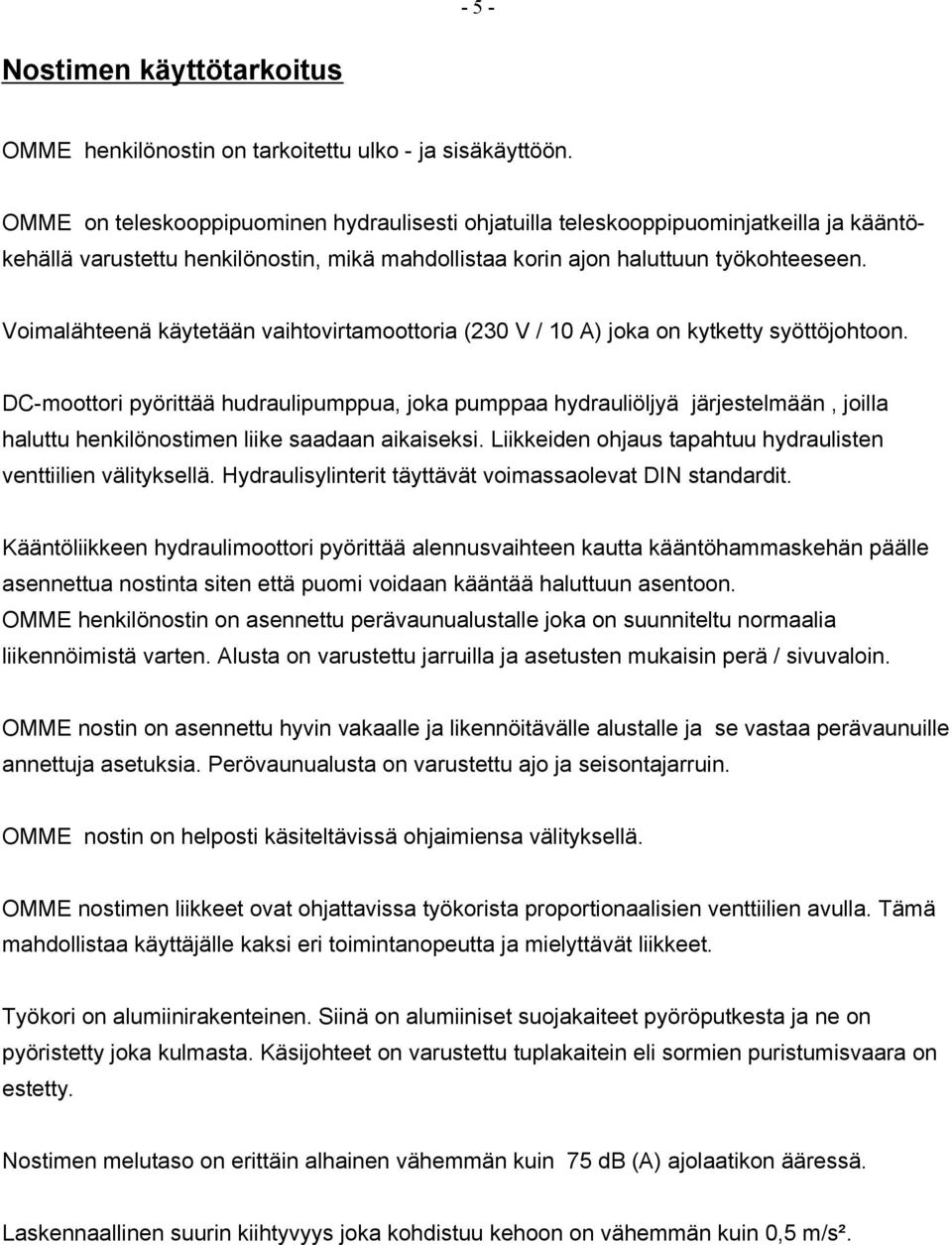

6 - 5 - Nostimen käyttötarkoitus OMME henkilönostin on tarkoitettu ulko - ja sisäkäyttöön. OMME on teleskooppipuominen hydraulisesti ohjatuilla teleskooppipuominjatkeilla ja kääntökehällä varustettu henkilönostin, mikä mahdollistaa korin ajon haluttuun työkohteeseen. Voimalähteenä käytetään vaihtovirtamoottoria (230 V / 10 A) joka on kytketty syöttöjohtoon. DC-moottori pyörittää hudraulipumppua, joka pumppaa hydrauliöljyä järjestelmään, joilla haluttu henkilönostimen liike saadaan aikaiseksi. Liikkeiden ohjaus tapahtuu hydraulisten venttiilien välityksellä. Hydraulisylinterit täyttävät voimassaolevat DIN standardit. Kääntöliikkeen hydraulimoottori pyörittää alennusvaihteen kautta kääntöhammaskehän päälle asennettua nostinta siten että puomi voidaan kääntää haluttuun asentoon. OMME henkilönostin on asennettu perävaunualustalle joka on suunniteltu normaalia liikennöimistä varten. Alusta on varustettu jarruilla ja asetusten mukaisin perä / sivuvaloin. OMME nostin on asennettu hyvin vakaalle ja likennöitävälle alustalle ja se vastaa perävaunuille annettuja asetuksia. Perövaunualusta on varustettu ajo ja seisontajarruin. OMME nostin on helposti käsiteltävissä ohjaimiensa välityksellä. OMME nostimen liikkeet ovat ohjattavissa työkorista proportionaalisien venttiilien avulla. Tämä mahdollistaa käyttäjälle kaksi eri toimintanopeutta ja mielyttävät liikkeet. Työkori on alumiinirakenteinen. Siinä on alumiiniset suojakaiteet pyöröputkesta ja ne on pyöristetty joka kulmasta. Käsijohteet on varustettu tuplakaitein eli sormien puristumisvaara on estetty. Nostimen melutaso on erittäin alhainen vähemmän kuin 75 db (A) ajolaatikon ääressä. Laskennaallinen suurin kiihtyvyys joka kohdistuu kehoon on vähemmän kuin 0,5 m/s².

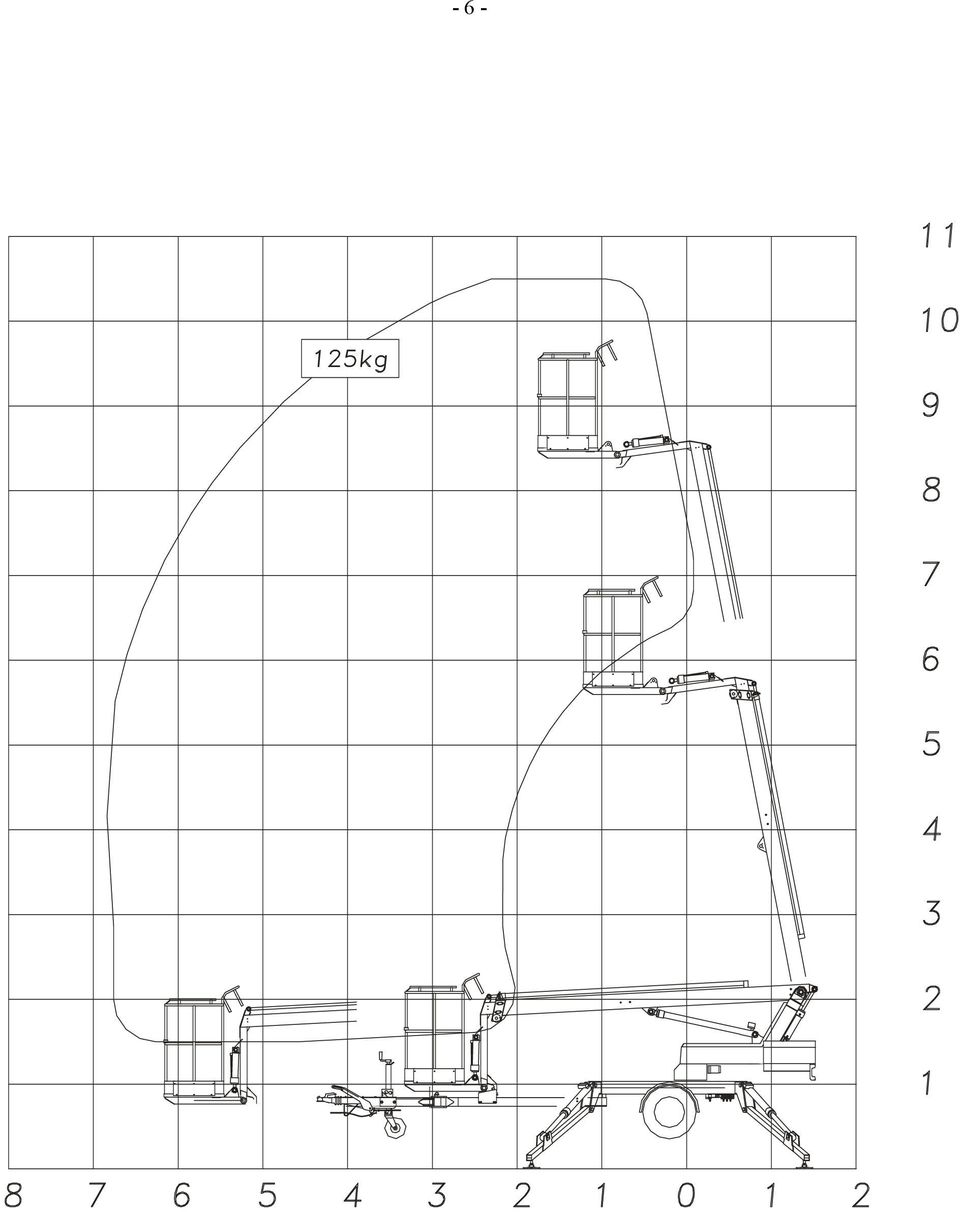

7 - 6 -

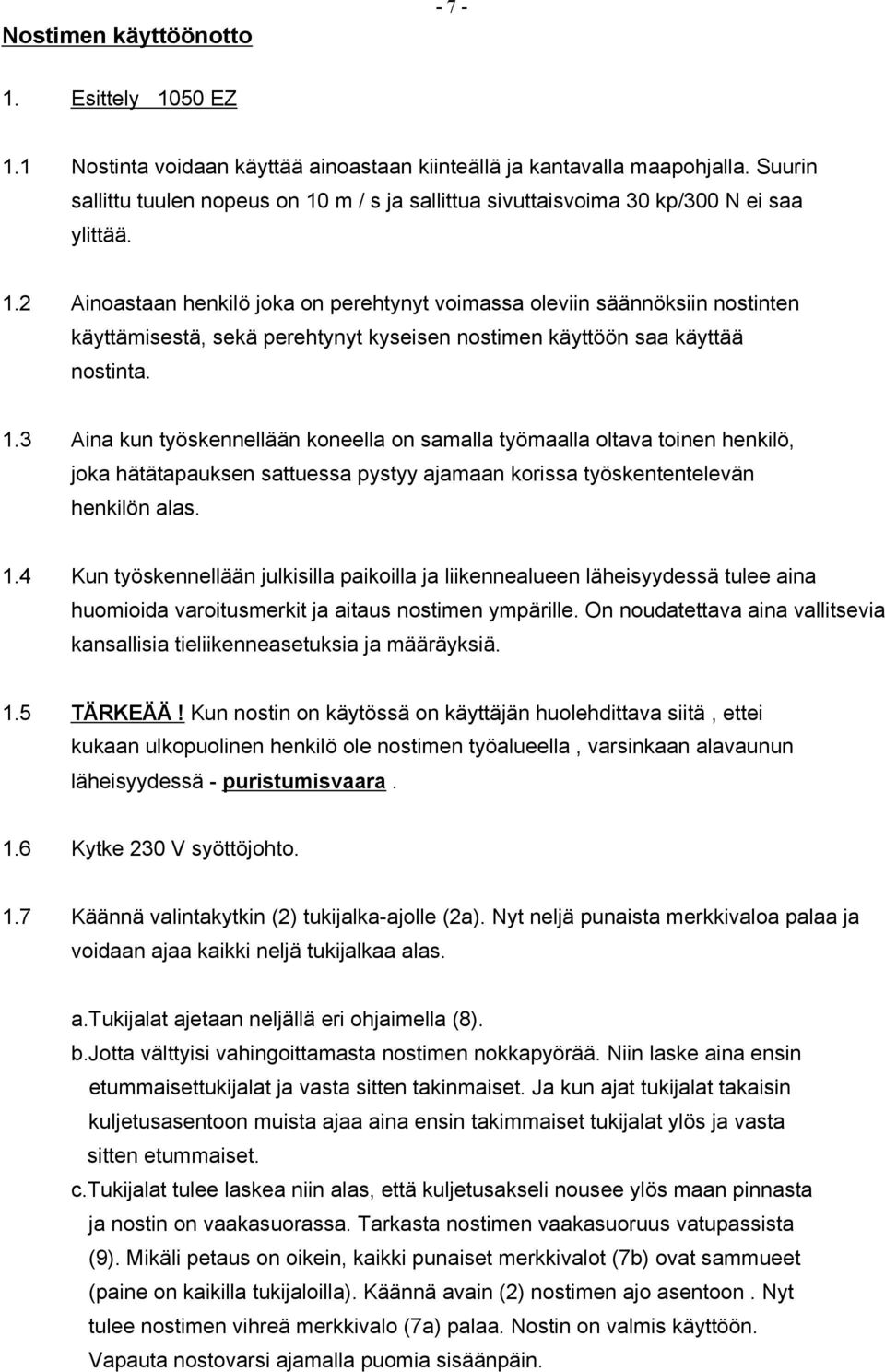

8 Nostimen käyttöönotto Esittely 1050 EZ 1.1 Nostinta voidaan käyttää ainoastaan kiinteällä ja kantavalla maapohjalla. Suurin sallittu tuulen nopeus on 10 m / s ja sallittua sivuttaisvoima 30 kp/300 N ei saa ylittää. 1.2 Ainoastaan henkilö joka on perehtynyt voimassa oleviin säännöksiin nostinten käyttämisestä, sekä perehtynyt kyseisen nostimen käyttöön saa käyttää nostinta. 1.3 Aina kun työskennellään koneella on samalla työmaalla oltava toinen henkilö, joka hätätapauksen sattuessa pystyy ajamaan korissa työskententelevän henkilön alas. 1.4 Kun työskennellään julkisilla paikoilla ja liikennealueen läheisyydessä tulee aina huomioida varoitusmerkit ja aitaus nostimen ympärille. On noudatettava aina vallitsevia kansallisia tieliikenneasetuksia ja määräyksiä. 1.5 TÄRKEÄÄ! Kun nostin on käytössä on käyttäjän huolehdittava siitä, ettei kukaan ulkopuolinen henkilö ole nostimen työalueella, varsinkaan alavaunun läheisyydessä - puristumisvaara. 1.6 Kytke 230 V syöttöjohto. 1.7 Käännä valintakytkin (2) tukijalka-ajolle (2a). Nyt neljä punaista merkkivaloa palaa ja voidaan ajaa kaikki neljä tukijalkaa alas. a.tukijalat ajetaan neljällä eri ohjaimella (8). b.jotta välttyisi vahingoittamasta nostimen nokkapyörää. Niin laske aina ensin etummaisettukijalat ja vasta sitten takinmaiset. Ja kun ajat tukijalat takaisin kuljetusasentoon muista ajaa aina ensin takimmaiset tukijalat ylös ja vasta sitten etummaiset. c.tukijalat tulee laskea niin alas, että kuljetusakseli nousee ylös maan pinnasta ja nostin on vaakasuorassa. Tarkasta nostimen vaakasuoruus vatupassista (9). Mikäli petaus on oikein, kaikki punaiset merkkivalot (7b) ovat sammueet (paine on kaikilla tukijaloilla). Käännä avain (2) nostimen ajo asentoon. Nyt tulee nostimen vihreä merkkivalo (7a) palaa. Nostin on valmis käyttöön. Vapauta nostovarsi ajamalla puomia sisäänpäin.

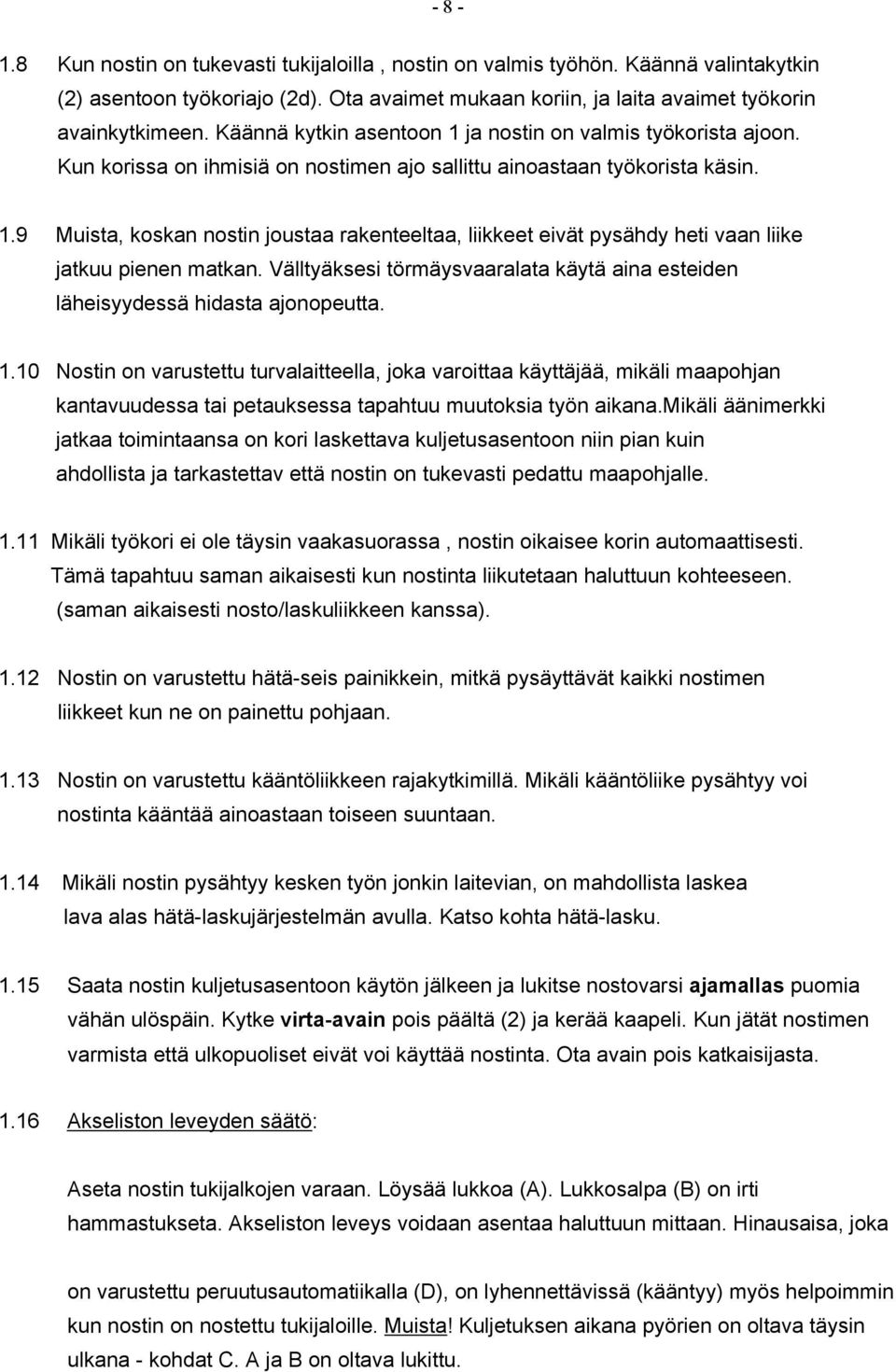

9 Kun nostin on tukevasti tukijaloilla, nostin on valmis työhön. Käännä valintakytkin (2) asentoon työkoriajo (2d). Ota avaimet mukaan koriin, ja laita avaimet työkorin avainkytkimeen. Käännä kytkin asentoon 1 ja nostin on valmis työkorista ajoon. Kun korissa on ihmisiä on nostimen ajo sallittu ainoastaan työkorista käsin. 1.9 Muista, koskan nostin joustaa rakenteeltaa, liikkeet eivät pysähdy heti vaan liike jatkuu pienen matkan. Välltyäksesi törmäysvaaralata käytä aina esteiden läheisyydessä hidasta ajonopeutta Nostin on varustettu turvalaitteella, joka varoittaa käyttäjää, mikäli maapohjan kantavuudessa tai petauksessa tapahtuu muutoksia työn aikana.mikäli äänimerkki jatkaa toimintaansa on kori laskettava kuljetusasentoon niin pian kuin ahdollista ja tarkastettav että nostin on tukevasti pedattu maapohjalle Mikäli työkori ei ole täysin vaakasuorassa, nostin oikaisee korin automaattisesti. Tämä tapahtuu saman aikaisesti kun nostinta liikutetaan haluttuun kohteeseen. (saman aikaisesti nosto/laskuliikkeen kanssa) Nostin on varustettu hätä-seis painikkein, mitkä pysäyttävät kaikki nostimen liikkeet kun ne on painettu pohjaan Nostin on varustettu kääntöliikkeen rajakytkimillä. Mikäli kääntöliike pysähtyy voi nostinta kääntää ainoastaan toiseen suuntaan Mikäli nostin pysähtyy kesken työn jonkin laitevian, on mahdollista laskea lava alas hätä-laskujärjestelmän avulla. Katso kohta hätä-lasku Saata nostin kuljetusasentoon käytön jälkeen ja lukitse nostovarsi ajamallas puomia vähän ulöspäin. Kytke virta-avain pois päältä (2) ja kerää kaapeli. Kun jätät nostimen varmista että ulkopuoliset eivät voi käyttää nostinta. Ota avain pois katkaisijasta Akseliston leveyden säätö: Aseta nostin tukijalkojen varaan. Löysää lukkoa (A). Lukkosalpa (B) on irti hammastukseta. Akseliston leveys voidaan asentaa haluttuun mittaan. Hinausaisa, joka on varustettu peruutusautomatiikalla (D), on lyhennettävissä (kääntyy) myös helpoimmin kun nostin on nostettu tukijaloille. Muista! Kuljetuksen aikana pyörien on oltava täysin ulkana - kohdat C. A ja B on oltava lukittu.

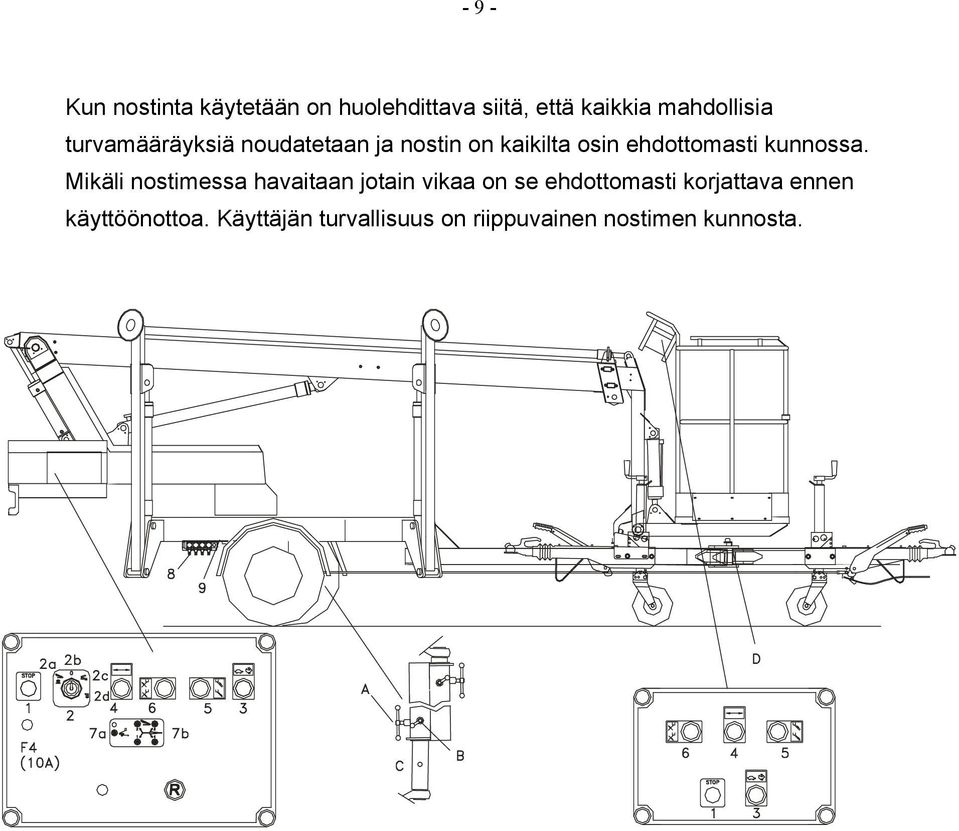

10 - 9 - Kun nostinta käytetään on huolehdittava siitä, että kaikkia mahdollisia turvamääräyksiä noudatetaan ja nostin on kaikilta osin ehdottomasti kunnossa. Mikäli nostimessa havaitaan jotain vikaa on se ehdottomasti korjattava ennen käyttöönottoa. Käyttäjän turvallisuus on riippuvainen nostimen kunnosta.

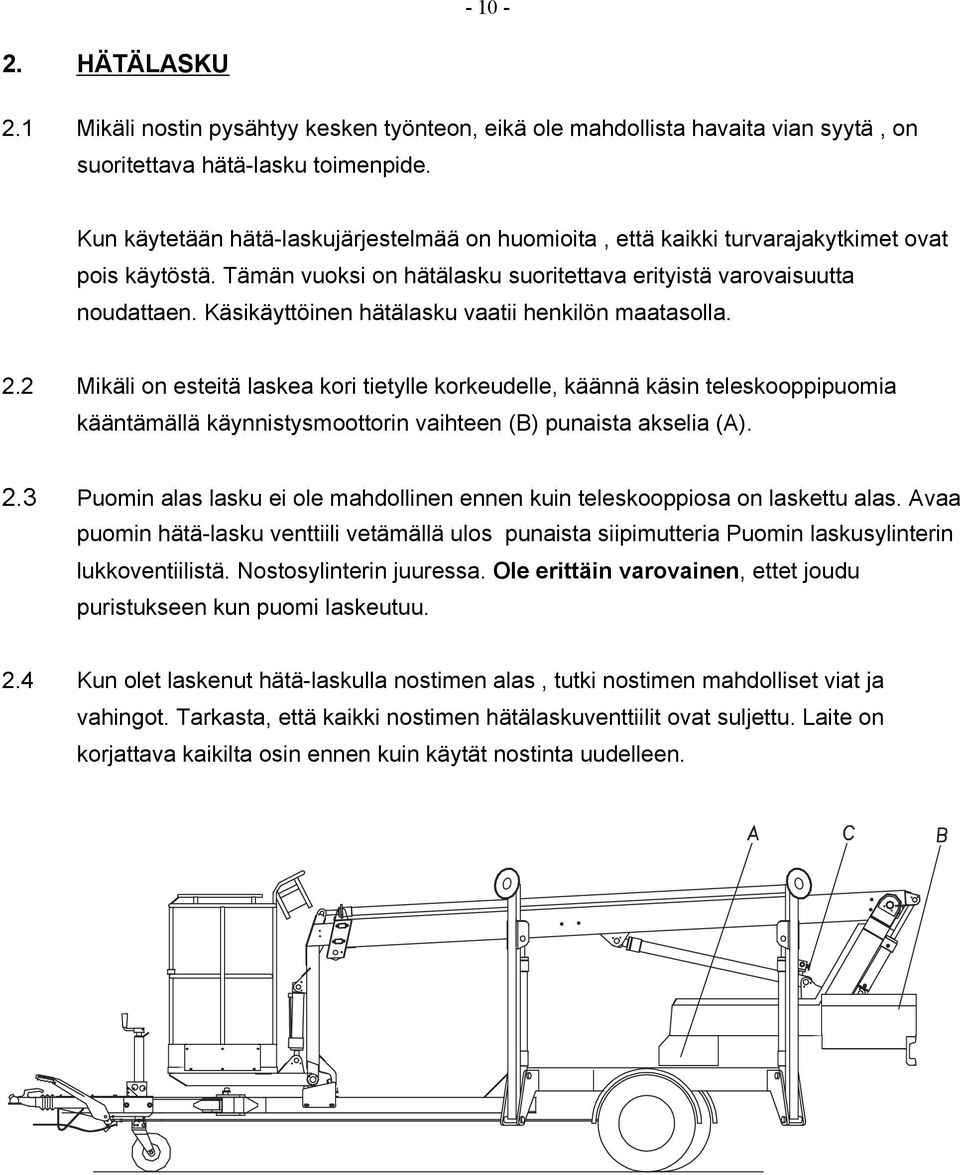

11 HÄTÄLASKU 2.1 Mikäli nostin pysähtyy kesken työnteon, eikä ole mahdollista havaita vian syytä, on suoritettava hätä-lasku toimenpide. Kun käytetään hätä-laskujärjestelmää on huomioita, että kaikki turvarajakytkimet ovat pois käytöstä. Tämän vuoksi on hätälasku suoritettava erityistä varovaisuutta noudattaen. Käsikäyttöinen hätälasku vaatii henkilön maatasolla. 2.2 Mikäli on esteitä laskea kori tietylle korkeudelle, käännä käsin teleskooppipuomia kääntämällä käynnistysmoottorin vaihteen (B) punaista akselia (A). 2.3 Puomin alas lasku ei ole mahdollinen ennen kuin teleskooppiosa on laskettu alas. Avaa puomin hätä-lasku venttiili vetämällä ulos punaista siipimutteria Puomin laskusylinterin lukkoventiilistä. Nostosylinterin juuressa. Ole erittäin varovainen, ettet joudu puristukseen kun puomi laskeutuu. 2.4 Kun olet laskenut hätä-laskulla nostimen alas, tutki nostimen mahdolliset viat ja vahingot. Tarkasta, että kaikki nostimen hätälaskuventtiilit ovat suljettu. Laite on korjattava kaikilta osin ennen kuin käytät nostinta uudelleen.

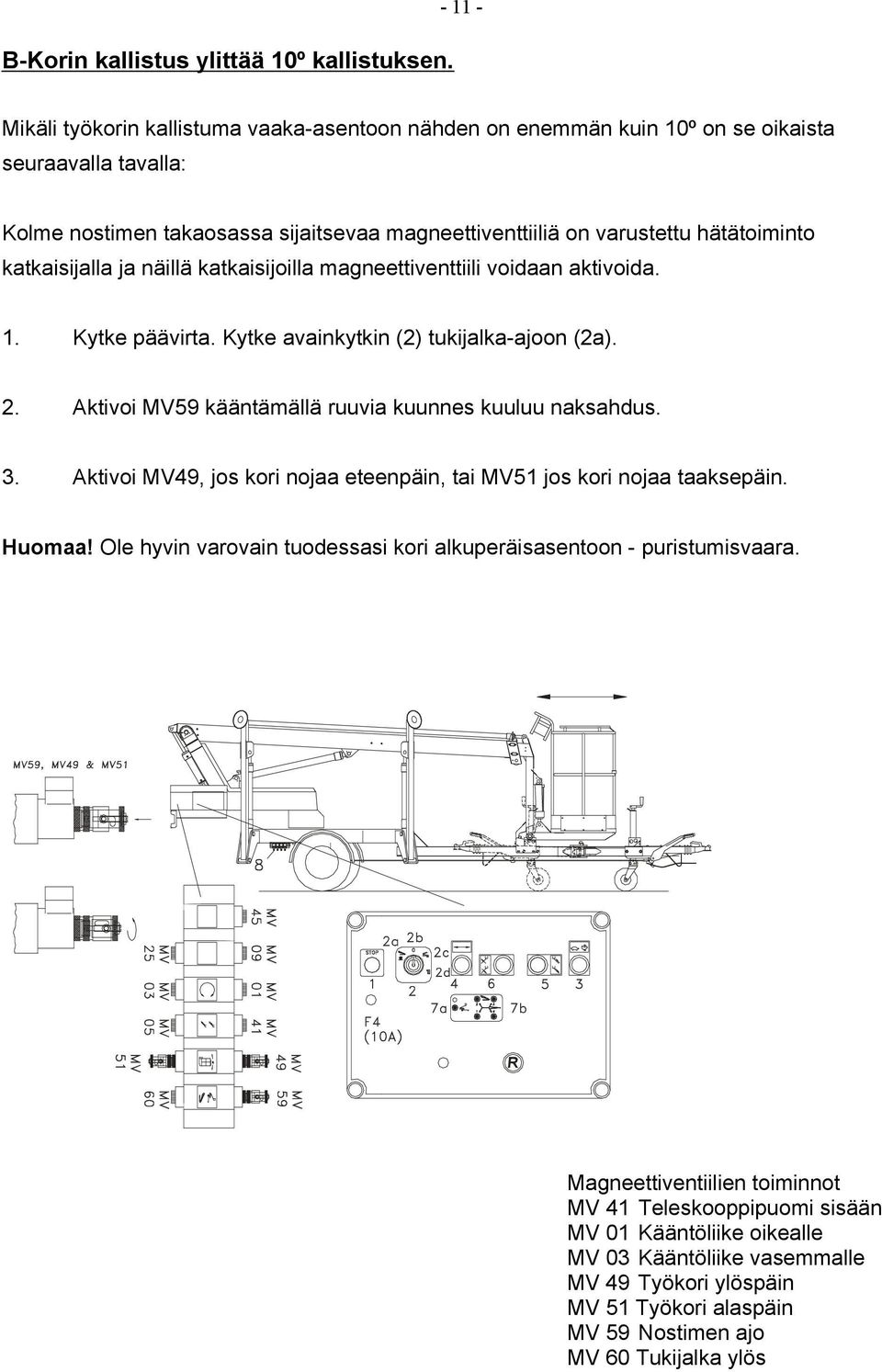

12 B-Korin kallistus ylittää 10º kallistuksen Mikäli työkorin kallistuma vaaka-asentoon nähden on enemmän kuin 10º on se oikaista seuraavalla tavalla: Kolme nostimen takaosassa sijaitsevaa magneettiventtiiliä on varustettu hätätoiminto katkaisijalla ja näillä katkaisijoilla magneettiventtiili voidaan aktivoida. 1. Kytke päävirta. Kytke avainkytkin (2) tukijalka-ajoon (2a). 2. Aktivoi MV59 kääntämällä ruuvia kuunnes kuuluu naksahdus. 3. Aktivoi MV49, jos kori nojaa eteenpäin, tai MV51 jos kori nojaa taaksepäin. Huomaa! Ole hyvin varovain tuodessasi kori alkuperäisasentoon - puristumisvaara. Magneettiventiilien toiminnot MV 41 Teleskooppipuomi sisään MV 01 Kääntöliike oikealle MV 03 Kääntöliike vasemmalle MV 49 Työkori ylöspäin MV 51 Työkori alaspäin MV 59 Nostimen ajo MV 60 Tukijalka ylös

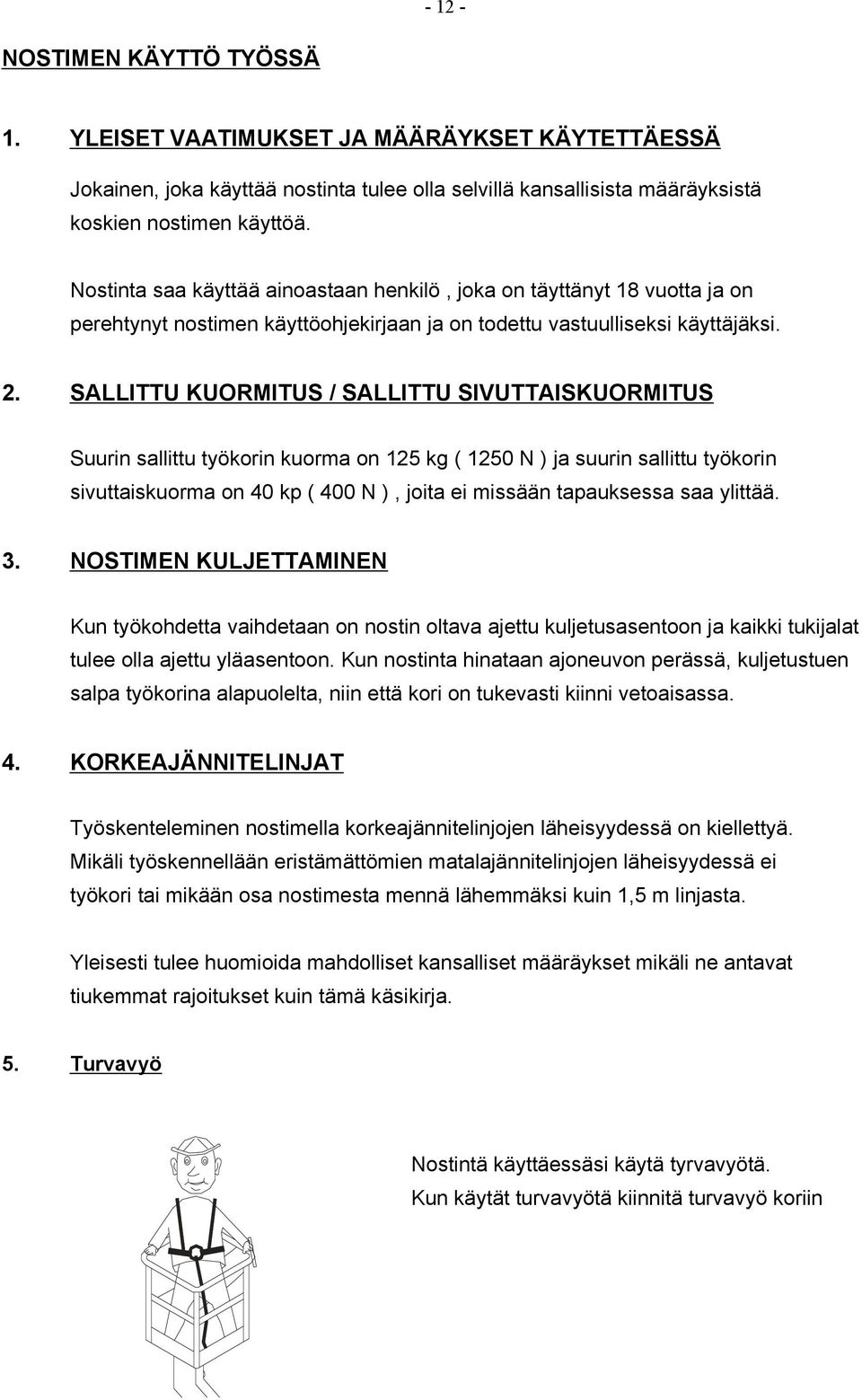

13 NOSTIMEN KÄYTTÖ TYÖSSÄ 1. YLEISET VAATIMUKSET JA MÄÄRÄYKSET KÄYTETTÄESSÄ Jokainen, joka käyttää nostinta tulee olla selvillä kansallisista määräyksistä koskien nostimen käyttöä. Nostinta saa käyttää ainoastaan henkilö, joka on täyttänyt 18 vuotta ja on perehtynyt nostimen käyttöohjekirjaan ja on todettu vastuulliseksi käyttäjäksi. 2. SALLITTU KUORMITUS / SALLITTU SIVUTTAISKUORMITUS Suurin sallittu työkorin kuorma on 125 kg ( 1250 N ) ja suurin sallittu työkorin sivuttaiskuorma on 40 kp ( 400 N ), joita ei missään tapauksessa saa ylittää. 3. NOSTIMEN KULJETTAMINEN Kun työkohdetta vaihdetaan on nostin oltava ajettu kuljetusasentoon ja kaikki tukijalat tulee olla ajettu yläasentoon. Kun nostinta hinataan ajoneuvon perässä, kuljetustuen salpa työkorina alapuolelta, niin että kori on tukevasti kiinni vetoaisassa. 4. KORKEAJÄNNITELINJAT Työskenteleminen nostimella korkeajännitelinjojen läheisyydessä on kiellettyä. Mikäli työskennellään eristämättömien matalajännitelinjojen läheisyydessä ei työkori tai mikään osa nostimesta mennä lähemmäksi kuin 1,5 m linjasta. Yleisesti tulee huomioida mahdolliset kansalliset määräykset mikäli ne antavat tiukemmat rajoitukset kuin tämä käsikirja. 5. Turvavyö Nostintä käyttäessäsi käytä tyrvavyötä. Kun käytät turvavyötä kiinnitä turvavyö koriin

14 HÄIRIÖT JA VIAT NOSTIMESSA Mikäli vika ilmenee koneessa tai jokin muu vaaratilanne sitä vaatii voidaan nostin pysäyttää välittömästi punaisesta häta-seis painikkeesta. Hätä-seis painike voidaan vapauttaa kääntämällä kytkintä, jolloin se nousee takaisin ylös. 7. MUUT RAJOITUKSET Päivittäin tulee nostin testata kaikilta toiminnoiltaan. ( katso sivu 14 huolto ) Käyttäjän tulee tutustua nostimen kaikkiin toimintoihin jotta laitteen käyttö ja liikkeet olisivat hänelle tunnettuja : = Hätä-seis toiminto = Hätä-lasku venttiilit = Käsikäyttöinen teleskoopin alas lasku ja korin oikaisu = Käsikäyttöinen kääntäminen 8. TOIMENPITEET KÄYTÖN JÄLKEEN Kun nostimen käyttö lopetetaan on varmistettava, ettei ulkopuoliset henkilöt pääse käyttämään nostinta. Pääkytkin ja avainkytkin tulee ehdottomasti kääntää EI asentoon ja avaimet tulee poistaa koneesta.

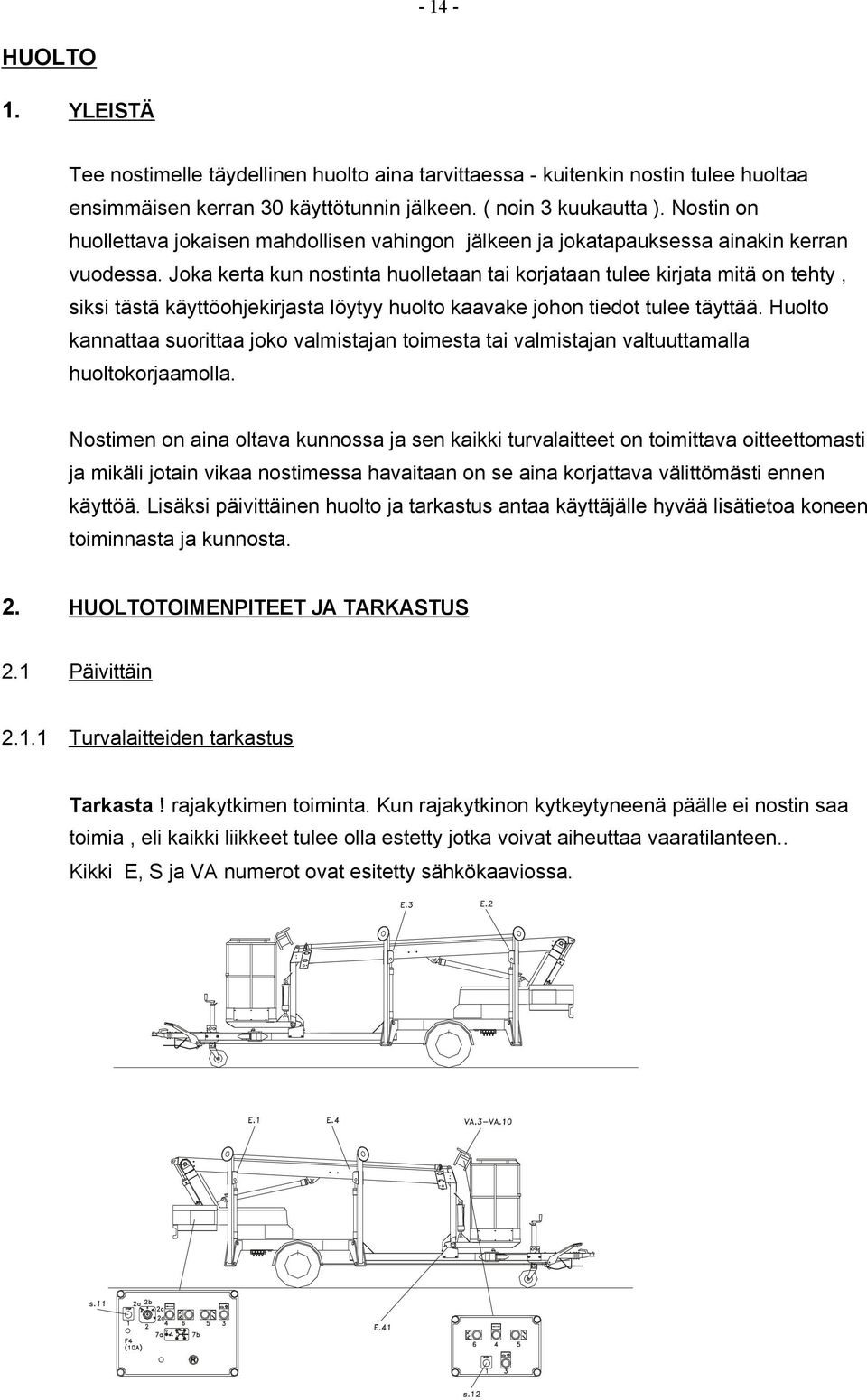

15 HUOLTO 1. YLEISTÄ Tee nostimelle täydellinen huolto aina tarvittaessa - kuitenkin nostin tulee huoltaa ensimmäisen kerran 30 käyttötunnin jälkeen. ( noin 3 kuukautta ). Nostin on huollettava jokaisen mahdollisen vahingon jälkeen ja jokatapauksessa ainakin kerran vuodessa. Joka kerta kun nostinta huolletaan tai korjataan tulee kirjata mitä on tehty, siksi tästä käyttöohjekirjasta löytyy huolto kaavake johon tiedot tulee täyttää. Huolto kannattaa suorittaa joko valmistajan toimesta tai valmistajan valtuuttamalla huoltokorjaamolla. Nostimen on aina oltava kunnossa ja sen kaikki turvalaitteet on toimittava oitteettomasti ja mikäli jotain vikaa nostimessa havaitaan on se aina korjattava välittömästi ennen käyttöä. Lisäksi päivittäinen huolto ja tarkastus antaa käyttäjälle hyvää lisätietoa koneen toiminnasta ja kunnosta. 2. HUOLTOTOIMENPITEET JA TARKASTUS 2.1 Päivittäin Turvalaitteiden tarkastus Tarkasta! rajakytkimen toiminta. Kun rajakytkinon kytkeytyneenä päälle ei nostin saa toimia, eli kaikki liikkeet tulee olla estetty jotka voivat aiheuttaa vaaratilanteen.. Kikki E, S ja VA numerot ovat esitetty sähkökaaviossa.

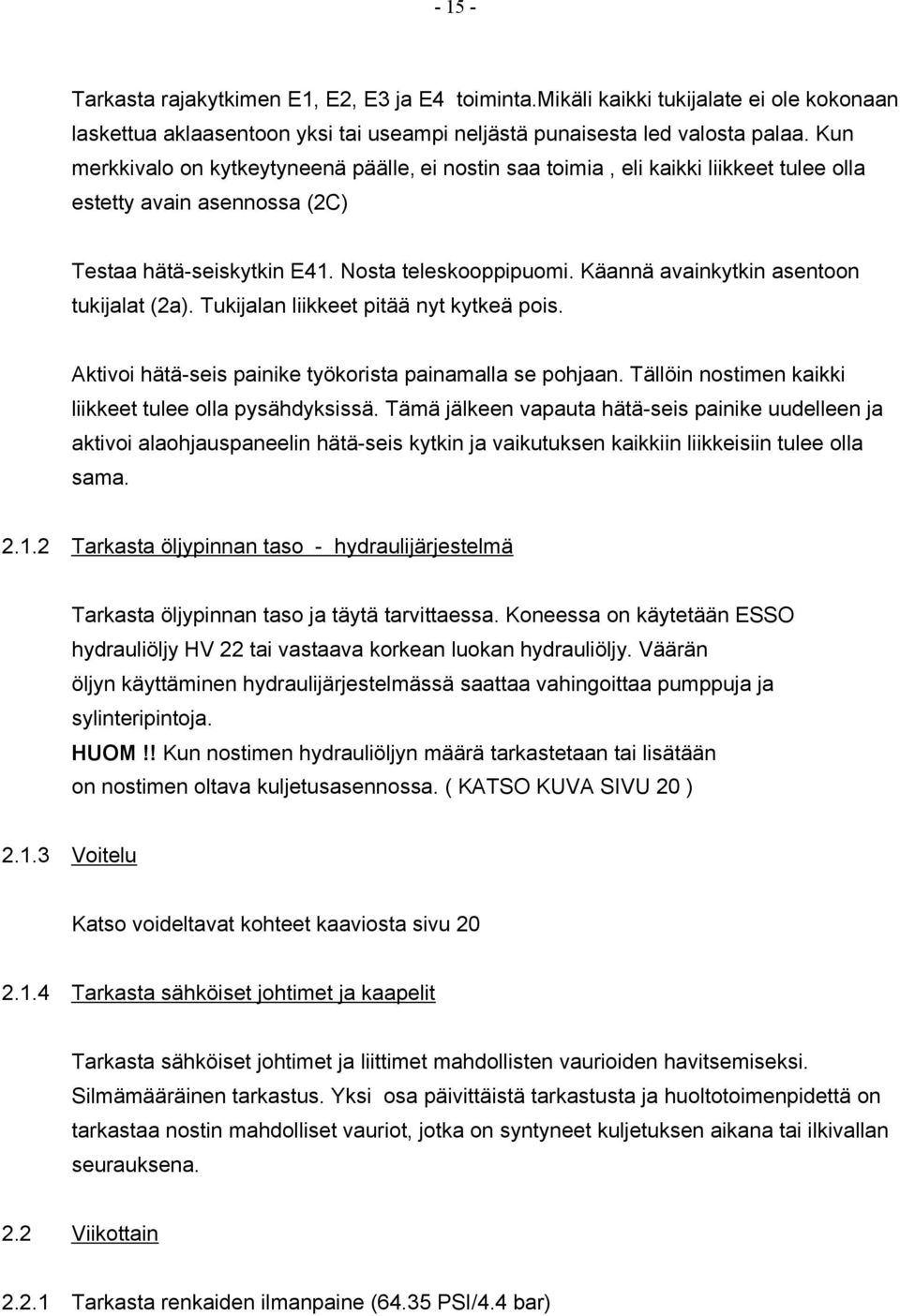

16 Tarkasta rajakytkimen E1, E2, E3 ja E4 toiminta.mikäli kaikki tukijalate ei ole kokonaan laskettua aklaasentoon yksi tai useampi neljästä punaisesta led valosta palaa. Kun merkkivalo on kytkeytyneenä päälle, ei nostin saa toimia, eli kaikki liikkeet tulee olla estetty avain asennossa (2C) Testaa hätä-seiskytkin E41. Nosta teleskooppipuomi. Käannä avainkytkin asentoon tukijalat (2a). Tukijalan liikkeet pitää nyt kytkeä pois. Aktivoi hätä-seis painike työkorista painamalla se pohjaan. Tällöin nostimen kaikki liikkeet tulee olla pysähdyksissä. Tämä jälkeen vapauta hätä-seis painike uudelleen ja aktivoi alaohjauspaneelin hätä-seis kytkin ja vaikutuksen kaikkiin liikkeisiin tulee olla sama Tarkasta öljypinnan taso - hydraulijärjestelmä Tarkasta öljypinnan taso ja täytä tarvittaessa. Koneessa on käytetään ESSO hydrauliöljy HV 22 tai vastaava korkean luokan hydrauliöljy. Väärän öljyn käyttäminen hydraulijärjestelmässä saattaa vahingoittaa pumppuja ja sylinteripintoja. HUOM!! Kun nostimen hydrauliöljyn määrä tarkastetaan tai lisätään on nostimen oltava kuljetusasennossa. ( KATSO KUVA SIVU 20 ) Voitelu Katso voideltavat kohteet kaaviosta sivu Tarkasta sähköiset johtimet ja kaapelit Tarkasta sähköiset johtimet ja liittimet mahdollisten vaurioiden havitsemiseksi. Silmämääräinen tarkastus. Yksi osa päivittäistä tarkastusta ja huoltotoimenpidettä on tarkastaa nostin mahdolliset vauriot, jotka on syntyneet kuljetuksen aikana tai ilkivallan seurauksena. 2.2 Viikottain Tarkasta renkaiden ilmanpaine (64.35 PSI/4.4 bar)

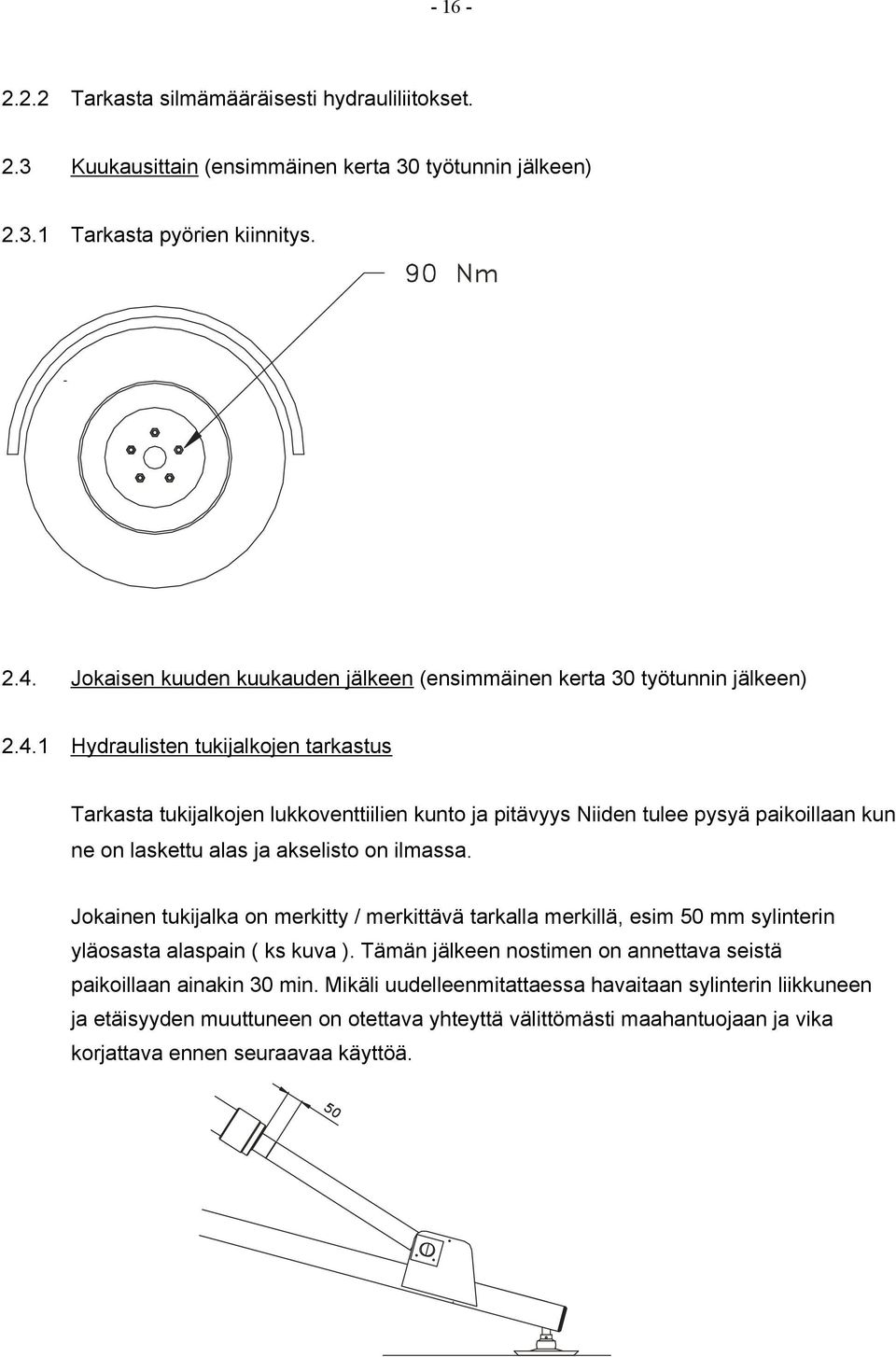

17 Tarkasta silmämääräisesti hydrauliliitokset. 2.3 Kuukausittain (ensimmäinen kerta 30 työtunnin jälkeen) Tarkasta pyörien kiinnitys Jokaisen kuuden kuukauden jälkeen (ensimmäinen kerta 30 työtunnin jälkeen) Hydraulisten tukijalkojen tarkastus Tarkasta tukijalkojen lukkoventtiilien kunto ja pitävyys Niiden tulee pysyä paikoillaan kun ne on laskettu alas ja akselisto on ilmassa. Jokainen tukijalka on merkitty / merkittävä tarkalla merkillä, esim 50 mm sylinterin yläosasta alaspain ( ks kuva ). Tämän jälkeen nostimen on annettava seistä paikoillaan ainakin 30 min. Mikäli uudelleenmitattaessa havaitaan sylinterin liikkuneen ja etäisyyden muuttuneen on otettava yhteyttä välittömästi maahantuojaan ja vika korjattava ennen seuraavaa käyttöä.

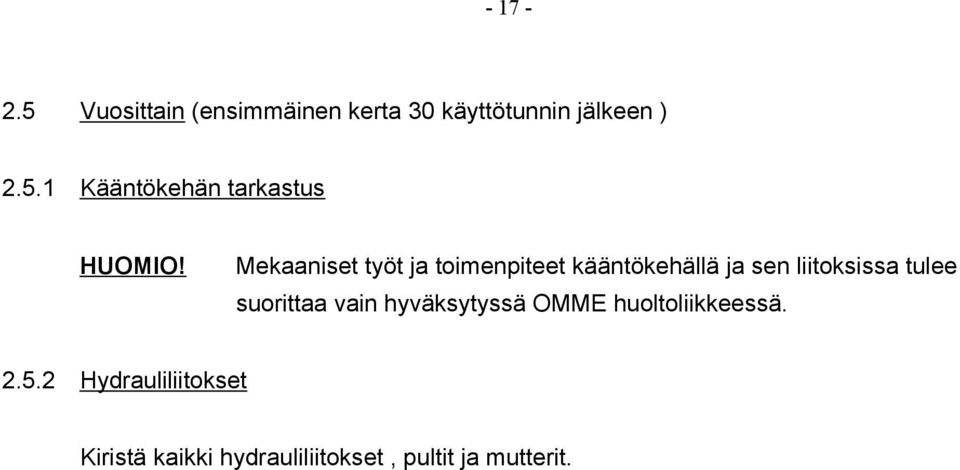

18 Vuosittain (ensimmäinen kerta 30 käyttötunnin jälkeen ) Kääntökehän tarkastus HUOMIO! Mekaaniset työt ja toimenpiteet kääntökehällä ja sen liitoksissa tulee suorittaa vain hyväksytyssä OMME huoltoliikkeessä Hydrauliliitokset Kiristä kaikki hydrauliliitokset, pultit ja mutterit.

19 Tarkastuskohteet

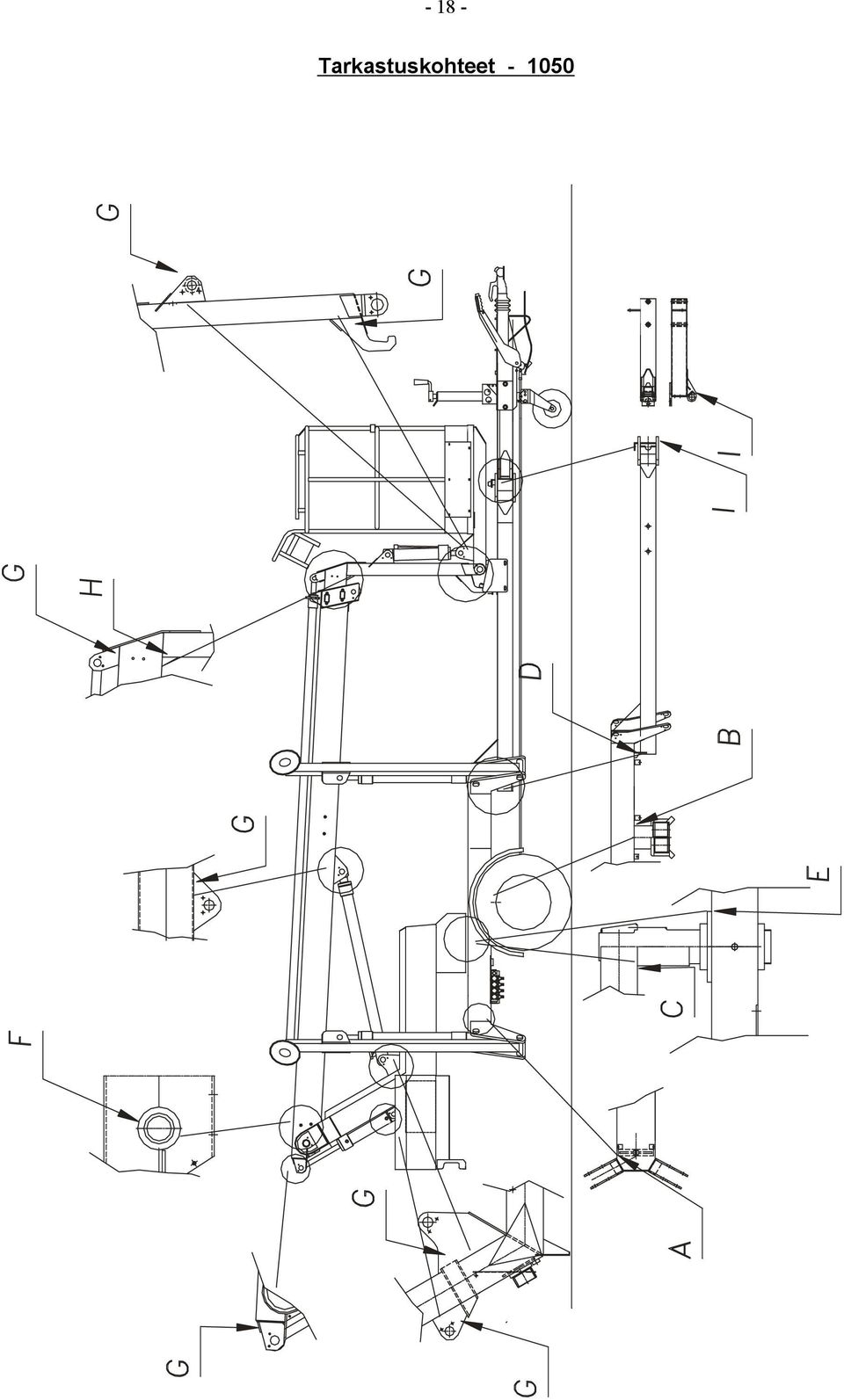

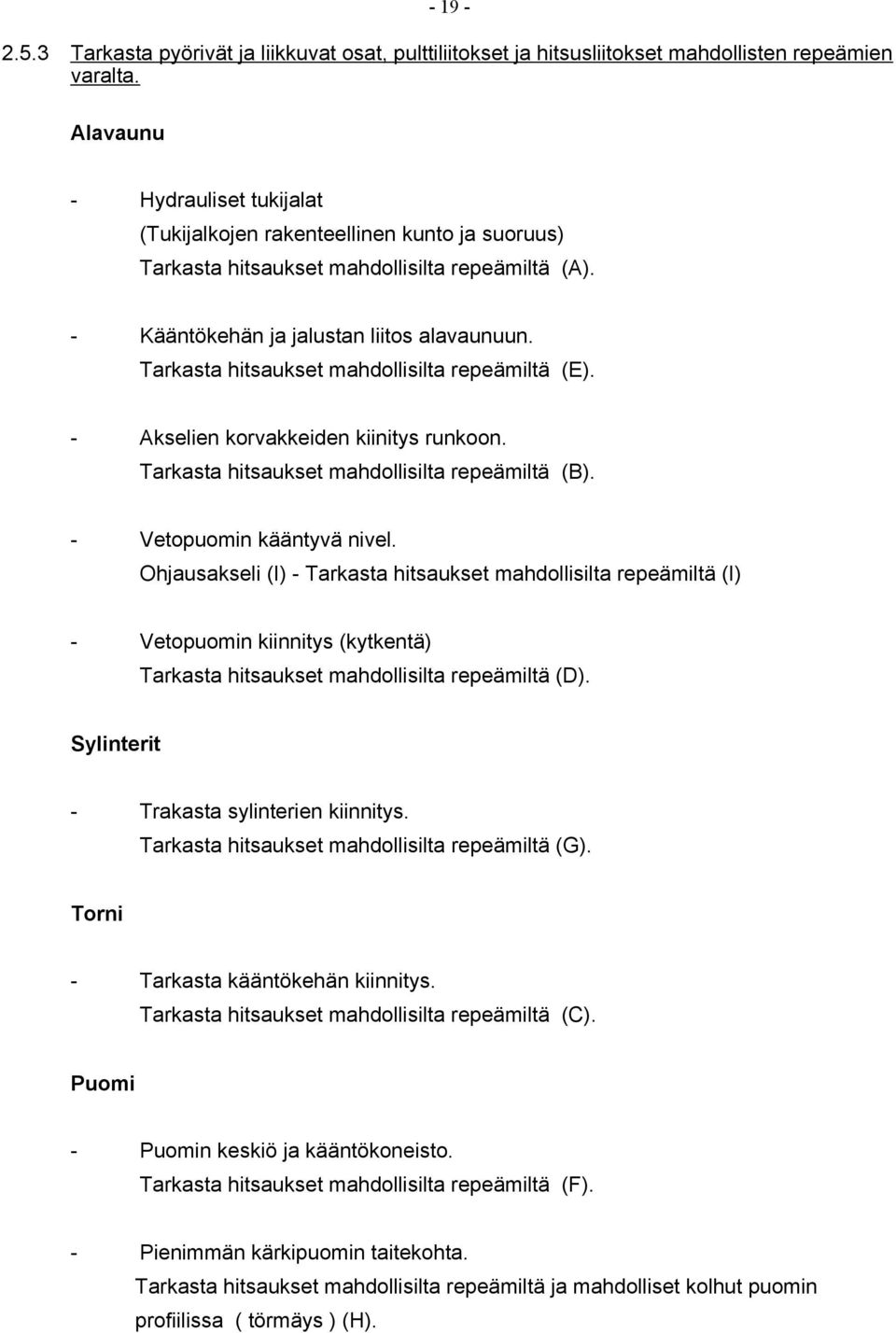

20 2.5.3 Tarkasta pyörivät ja liikkuvat osat, pulttiliitokset ja hitsusliitokset mahdollisten repeämien varalta. Alavaunu Hydrauliset tukijalat (Tukijalkojen rakenteellinen kunto ja suoruus) Tarkasta hitsaukset mahdollisilta repeämiltä (A). - Kääntökehän ja jalustan liitos alavaunuun. Tarkasta hitsaukset mahdollisilta repeämiltä (E). - Akselien korvakkeiden kiinitys runkoon. Tarkasta hitsaukset mahdollisilta repeämiltä (B). - Vetopuomin kääntyvä nivel. Ohjausakseli (I) - Tarkasta hitsaukset mahdollisilta repeämiltä (I) - Vetopuomin kiinnitys (kytkentä) Tarkasta hitsaukset mahdollisilta repeämiltä (D). Sylinterit - Trakasta sylinterien kiinnitys. Tarkasta hitsaukset mahdollisilta repeämiltä (G). Torni - Tarkasta kääntökehän kiinnitys. Tarkasta hitsaukset mahdollisilta repeämiltä (C). Puomi - Puomin keskiö ja kääntökoneisto. Tarkasta hitsaukset mahdollisilta repeämiltä (F). - Pienimmän kärkipuomin taitekohta. Tarkasta hitsaukset mahdollisilta repeämiltä ja mahdolliset kolhut puomin profiilissa ( törmäys ) (H).

21 Voitelukohteet Pos. Voitelupiste Maara Voitelu kk Vetolaite ja jarru Nokkapyora Nostopuomi Tukijalat Tukijalat sylinterit Kaantokeha Akseli kaantokeha/puomi Kääntöliikkeen pysäytysakseli Salpa Kiristin, kiinnike Kääntönivel Rasva Rasva Rasva Rasva Rasva Rasva Rasva Rasva Oljyn Oljyn Oljyn x x x x x x x x x x x 12 * Oljynsuosdatin (vaihdettava) 1 F E kk = kuukausittain Mikäli konetta käytetään jatkuvasti, esim 2-vuoro työssä on aina tilanteen mukaan harkittava voitelujaksojen lyhentämistä. Samoin mikäli nostin on seissyt pitkään kannattaa aina harkita voitelutoimenpidettä ennen kuin nostin otetaan työkäyttöön. Vaihda öljy ja öljynsuodatin ainakin kerran vuodessa. ( ensimmäinen vaihto 30 työpäivän jälkeen. ) Öljy : ESSO tyyppi HydraWay HV 22. HUOMIO! Korkeapainepesun jälkeen aina voitele nostin poistaaksesi veden voitelupisteistä.

22 Vian havaitseminen 1. Yleistä a. Onko hätä-seis painikkeet ( S.11, S 12 ) vapautettu? b. Onko verkkovirtaliitäntä kunnossa saako kone virtaa? ( malli EZ ) c. Onko työkorin kuorma sallituissa rajoissa.( ylikuormitettu? ) d. Onko kaikki sulakkeet kunnossa? (10 A ohjaussulake) e. Onko hydrauliöljyn määrä tankissa oikea? 2. Tukijalkojen ajo alas ei onnistu a. Onko avainkytkimen asento oikea? 3. Tukijalkoja ei voida nostaa a. Onko avain vaihteet kytketty oikein? b. Onko teleskooppipuomi asetettu kuljetuslukkoon (E.41)? 4. Puomi ei nouse ylös a. Onko kuljetuslukko Avettu? b. Onko avainkytkimen asento oikea? c. Onko nostin pedattu oikein? Tarkasta tukijalkojen merkkivalo. 4 merkkivaloa on olatava sammuneet ja vihreän palaa. 5. Puomi ei laske alas a. Onko avainkytkimen asento oikea? b. Korin kallistus ylittää 10 kallistuksen? 6. Teleskooppipuomi ei nouse ulos a. Onko nostimessa mahdollisia vaurioita tai ulkopuolinen este, joka rajoittaa puomin ulospäin liikkeen? b. Onko avainkytkimen asento oikea? c. Korin kallistus ylittää 10 kallistuksen?

23 Teleskooppipuomi ei laske sisään a. Onko nostimessa mahdollisia vaurioita tai ulkopuolinen este, joka rajoittaa puomin liikkeen? b. Onko avainkytkimen asento oikea? c. Korin kallistus ylittää 10 kallistuksen?. 8. Nostimen kääntöliike ei toimi vas./oikealle a. Onko nostimessa mahdollisia vaurioita tai ulkopuolinen este, joka rajoittaa puomin liikkeen? b. Onko käännön rajat aktivoituneet? Onko käänto oikealle Ok mutta ei vasemmalle? Käännä ainakin 90º oikealle ja kokeile sen jälkeen vasemmalle uudelleen. ( Jos toimii nostin oli saavuttanut käännön maximi rajan ) 9. Petauksen ( tukijalkojen ) toimintavalot eivät toimi oikein a. Puanaiset merkkivalot (7b) eivät pala. Onko avainkytkin oikeassa asennossa tukijalkaajo? Onko Hätä-Seis (S.11) tai (S.12) aktivoitu? b. Punaiset merkkivalot (7b) palavat koko ajan. Onko E.1, E.2, E.3 ja E.4 aktivoitu? c. Vihreä merkkivalo ei pala (7a). Onko korin kallistuma yli ± 10? Onko Hät-Seis (S.11) tai (S.12) aktivoitu? 10. Mikäli olet käynyt kaikki kohdat läpi, jotka on edellä mainittu, etkä ole löytänyt vikaa laitteesta, ole ystävällinen ja ota yhteyttä maahantuojaan tai lähimpään valtuutetun huoltoliikkeen puoleen saadaksesi asiantuntevan huoltomiehen korjaamaan nostimen.
