1 Hammaspyörävaihde H.SH, H.VH, H.HH, H.DH, H.KH, H.FH, H.HM, H.DM, H.KM, H.FM, H.PH, B.SH, B.VH, B.HH, B.DH, B.KH, B.FH, B.HM, B.DM, B.KM, B.FM, T.SH, T.HH, T.KH, T.DH, T.FH koot :stä :een Asennusohje ja käyttöohje FLENDER gear units

2 Hammaspyörävaihde H.SH, H.VH, H.HH, H.DH, H.KH, H.FH, H.HM, H.DM, H.KM, H.FM, H.PH, B.SH, B.VH, B.HH, B.DH, B.KH, B.FH, B.HM, B.DM, B.KM, B.FM, T.SH, T.HH, T.KH, T.DH, T.FH koot :stä :een Asennusohje ja käyttöohje Alkuperäisen asennusohjeen ja käyttöohjeen käännös Tekniset tiedot Yleisiä ohjeita Turvaohjeet Kuljetus ja varastointi Tekninen kuvaus Asennus Käyttöönotto Käyttö Häiriöt, häiriöiden syyt ja korjaustoimenpiteet 8 9 Huolto ja kunnossapito Varaosien varastossapito, asiakaspalveluosoitteet 0 Selityksiä / 94

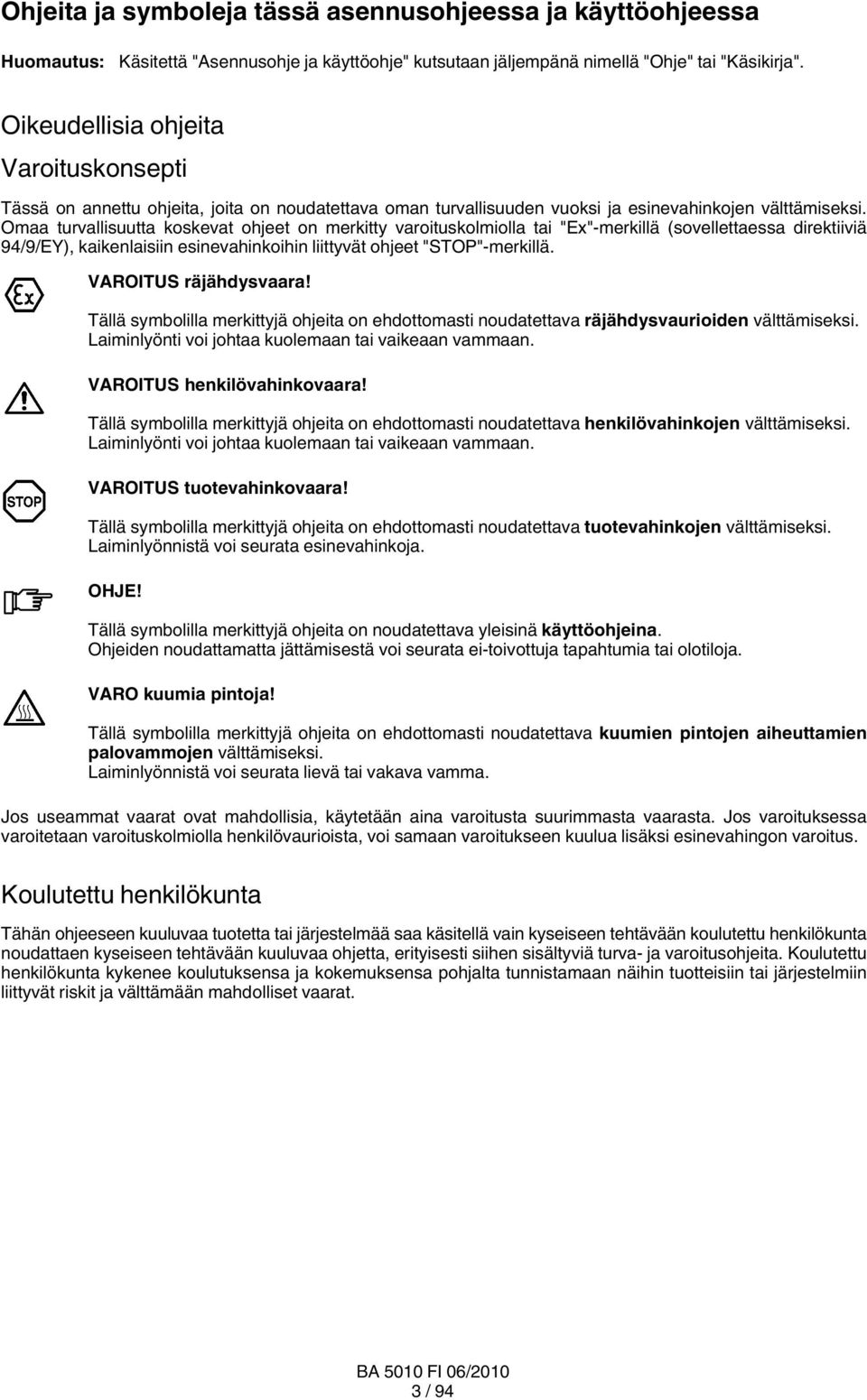

3 Ohjeita ja symboleja tässä asennusohjeessa ja käyttöohjeessa Huomautus: Käsitettä "Asennusohje ja käyttöohje" kutsutaan jäljempänä nimellä "Ohje" tai "Käsikirja". Oikeudellisia ohjeita Varoituskonsepti Tässä on annettu ohjeita, joita on noudatettava oman turvallisuuden vuoksi ja esinevahinkojen välttämiseksi. Omaa turvallisuutta koskevat ohjeet on merkitty varoituskolmiolla tai "Ex" merkillä (sovellettaessa direktiiviä 94/9/EY), kaikenlaisiin esinevahinkoihin liittyvät ohjeet "STOP" merkillä. VAROITUS räjähdysvaara! Tällä symbolilla merkittyjä ohjeita on ehdottomasti noudatettava räjähdysvaurioiden välttämiseksi. Laiminlyönti voi johtaa kuolemaan tai vaikeaan vammaan. VAROITUS henkilövahinkovaara! Tällä symbolilla merkittyjä ohjeita on ehdottomasti noudatettava henkilövahinkojen välttämiseksi. Laiminlyönti voi johtaa kuolemaan tai vaikeaan vammaan. VAROITUS tuotevahinkovaara! Tällä symbolilla merkittyjä ohjeita on ehdottomasti noudatettava tuotevahinkojen välttämiseksi. Laiminlyönnistä voi seurata esinevahinkoja. OHJE! Tällä symbolilla merkittyjä ohjeita on noudatettava yleisinä käyttöohjeina. Ohjeiden noudattamatta jättämisestä voi seurata ei toivottuja tapahtumia tai olotiloja. VARO kuumia pintoja! Tällä symbolilla merkittyjä ohjeita on ehdottomasti noudatettava kuumien pintojen aiheuttamien palovammojen välttämiseksi. Laiminlyönnistä voi seurata lievä tai vakava vamma. Jos useammat vaarat ovat mahdollisia, käytetään aina varoitusta suurimmasta vaarasta. Jos varoituksessa varoitetaan varoituskolmiolla henkilövaurioista, voi samaan varoitukseen kuulua lisäksi esinevahingon varoitus. Koulutettu henkilökunta Tähän ohjeeseen kuuluvaa tuotetta tai järjestelmää saa käsitellä vain kyseiseen tehtävään koulutettu henkilökunta noudattaen kyseiseen tehtävään kuuluvaa ohjetta, erityisesti siihen sisältyviä turva ja varoitusohjeita. Koulutettu henkilökunta kykenee koulutuksensa ja kokemuksensa pohjalta tunnistamaan näihin tuotteisiin tai järjestelmiin liittyvät riskit ja välttämään mahdolliset vaarat. 3 / 94

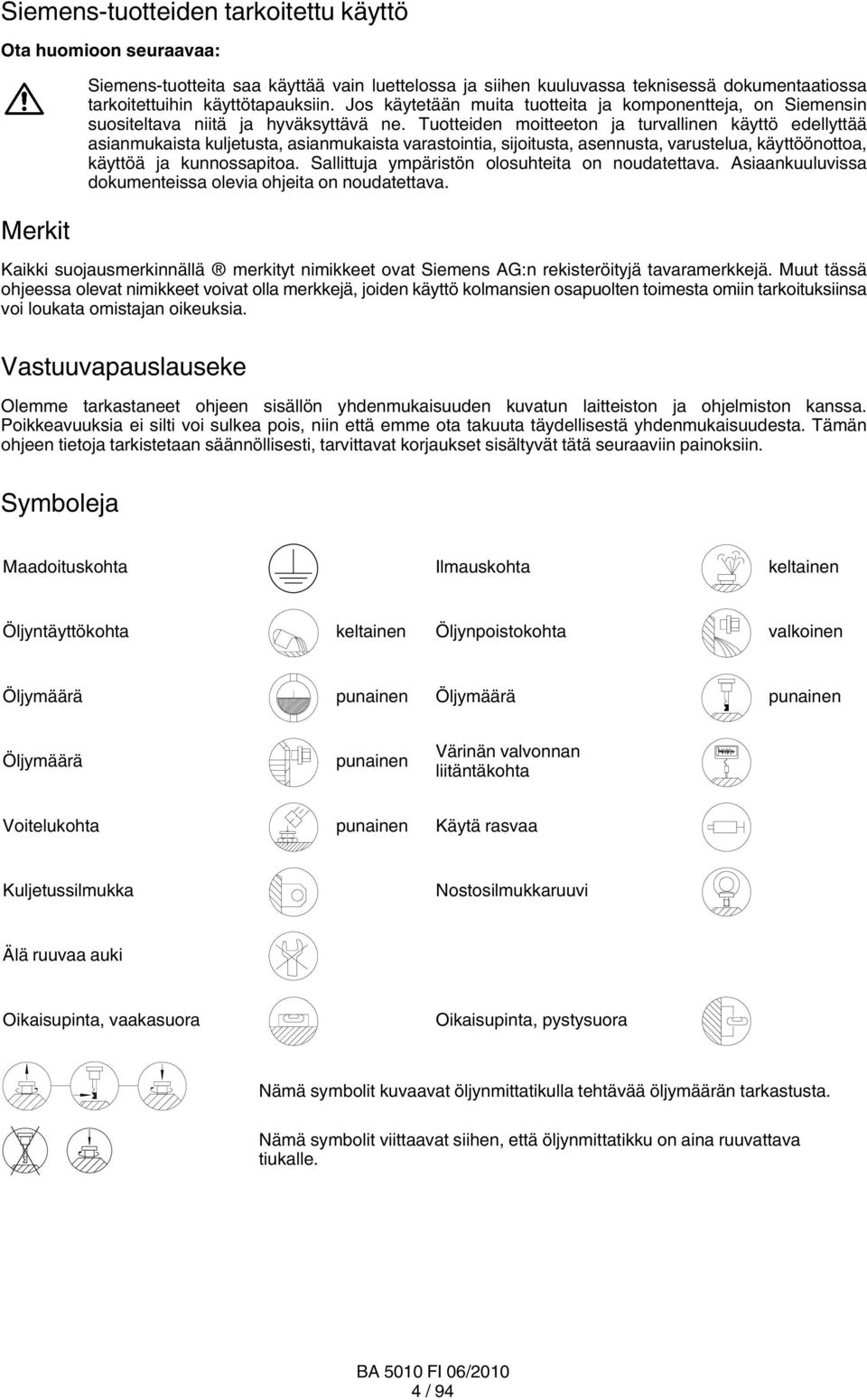

4 Siemens tuotteiden tarkoitettu käyttö Ota huomioon seuraavaa: Merkit Siemens tuotteita saa käyttää vain luettelossa ja siihen kuuluvassa teknisessä dokumentaatiossa tarkoitettuihin käyttötapauksiin. Jos käytetään muita tuotteita ja komponentteja, on Siemensin suositeltava niitä ja hyväksyttävä ne. Tuotteiden moitteeton ja turvallinen käyttö edellyttää asianmukaista kuljetusta, asianmukaista varastointia, sijoitusta, asennusta, varustelua, käyttöönottoa, käyttöä ja kunnossapitoa. Sallittuja ympäristön olosuhteita on noudatettava. Asiaankuuluvissa dokumenteissa olevia ohjeita on noudatettava. Kaikki suojausmerkinnällä merkityt nimikkeet ovat Siemens AG:n rekisteröityjä tavaramerkkejä. Muut tässä ohjeessa olevat nimikkeet voivat olla merkkejä, joiden käyttö kolmansien osapuolten toimesta omiin tarkoituksiinsa voi loukata omistajan oikeuksia. Vastuuvapauslauseke Olemme tarkastaneet ohjeen sisällön yhdenmukaisuuden kuvatun laitteiston ja ohjelmiston kanssa. Poikkeavuuksia ei silti voi sulkea pois, niin että emme ota takuuta täydellisestä yhdenmukaisuudesta. Tämän ohjeen tietoja tarkistetaan säännöllisesti, tarvittavat korjaukset sisältyvät tätä seuraaviin painoksiin. Symboleja Maadoituskohta Ilmauskohta keltainen Öljyntäyttökohta keltainen Öljynpoistokohta valkoinen Öljymäärä punainen Öljymäärä punainen Öljymäärä punainen Värinän valvonnan liitäntäkohta Voitelukohta punainen Käytä rasvaa Kuljetussilmukka Nostosilmukkaruuvi Älä ruuvaa auki Oikaisupinta, vaakasuora Oikaisupinta, pystysuora Nämä symbolit kuvaavat öljynmittatikulla tehtävää öljymäärän tarkastusta. Nämä symbolit viittaavat siihen, että öljynmittatikku on aina ruuvattava tiukalle. 4 / 94

5 Sisältö. Tekniset tiedot Yleiset tekniset tiedot Mallit ja painot Mallit Painot Mittapintojen äänen painetaso Puhaltimella varustettujen kartiolieriöhammaspyörien (B...) mittapintojen äänen painetaso Kartiolieriöhammaspyörien (B...) mittapintojen äänen painetaso ilman puhallinta Puhaltimella varustettujen lieriöhammaspyörien (H...) mittapintojen äänen painetaso Lieriöhammaspyörien (H...) mittapintojen äänen painetaso ilman puhallinta Yleisiä ohjeita Johdanto Tekijänoikeus Turvaohjeet Periaatteellisia velvoitteita Ympäristönsuojelu Erityinen vaara ja henkilökohtaiset suojavälineet Kuljetus ja varastointi Toimituslaajuus Kuljetus Vaihteen varastointi Standardin mukainen pinnoite ja säilöntä Sisäsäilöntä säilöntäaineella Ulkosäilöntä Tekninen kuvaus Yleinen kuvaus Tehonottoakselien mallit Runko Hammastetut osat Voitelu Uppovoitelu Painevoitelu asennetulla öljynsyöttölaitteella Akselien laakerointi Akselien tiivisteet Säteittäisakselin tiivisterenkaat Sokkelotiivisteet Taconite tiiviste Tacolab tiiviste Paluusulku Vääntömomenttirajoitettu paluusulku (erikoismalli) Jäähdytys Puhallin Jäähdytyskierukka Asennettu öljynsyöttölaite jossa on ilma öljyjäähdytin Asennettu öljynsyöttölaite jossa on vesi öljyjäähdytin Pumput Vesi öljyjäähdytin Suodin / 94

6 5. Lämmitys Öljynlämpötilan valvonta Öljymäärän valvonta Laakerin valvonta Kierroslukuanturi Apukäyttö Apukäyttö, mitoitettu huoltokäyttöön Apukäyttö, mitoitettu kuormituskäyttöön Ohituskytkin Asennus Yleiset asennusohjeet Pakkauksen avaaminen Vaihteen asennus rungon jalan yli Perusta Asennustöiden kuvaus Oikaisupinnat, oikaisukierteet Asennus peruskehikolle Asennus betoniperustalle ankkuripulteilla tai peruspölkylle Asennus betoniperustalle ankkuriruuveilla Putkiakselilla ja sovituskiilauralla varustetun irtovaihteen asennus Valmistelu Asennus Pakotus Aksiaalinen lukitus Purku Putkiakselilla ja hammasnapaprofiililla varustettu irrotettava vaihde DIN 5480 mukaan Valmistelu Asennus Ahdetaan integroidulla DU holkilla Ahdetaan irtonaisella DU holkilla Aksiaalinen lukitus Purku Putkiakselilla ja kutistelevyllä varustettu irtovaihde Asennus Ahdetaan integroidulla DU holkilla Ahdetaan irtonaisella DU holkilla Aksiaalinen lukitus Kutistelevy Kutistelevyn asennus Kutistelevyn purku Kutistelevyn puhdistus ja voitelu Kutistelevyn uudelleen asennus Kutistelevyn tarkastus Kytkimet Laippa akselilla varustettu irtovaihde Sulkulaipalla varustettu tappivaihde Vaihteen rungon vääntömomenttituen asennus Vääntömomenttituen asennus Vaihteen kääntövarren tuen asennus Tuen asennus / 94

7 6.3 Jäähdytyskierukalla varustettu vaihde Asennuskomponenteilla varustettu vaihde Vaihde, jossa on ilma öljyjäähdytin Vaihde, jossa on vesi öljyjäähdytin Vaihde, jossa on sauvavastukset Öljynlämpötilavalvonnalla varustettu vaihde Vaihde, jossa on öljynpinnanvalvonta Laakerin valvonta Vaihde, jossa on kierroslukuanturi Lopputyöt Ruuvausluokat, kiristysmomentit ja esikiristysvoimat Ruuvausluokat Anziehdrehmomente und Vorspannkräfte Käyttöönotto Toimenpiteet ennen käyttöönottoa Säilönnän poisto Voiteluaineen täyttäminen Öljymäärät Käyttöönotto Öljymäärä Vaihde ja jäähdytyskierukka tai ulkoinen öljynsyöttölaite Vaihde, jossa on paluusulku Vaihde ja ohituskytkin Lämpötilan mittaus Öljymäärän valvonta Laakerin valvonta (värinämittaus) Lämmitys Tarkistustoimet Käytöstä poistaminen Sisäsäilöntä pitkissä seisokeissa Sisäsäilöntä vaihdeöljyllä Sisäsäilöntä säilöntäaineella Sisäsäilöntä Ulkosäilöntä Ulkosäilöntämenetelmä Käyttö Yleistä Öljymäärä Tavallisuudesta poikkeavaa Häiriöt, häiriöiden syyt ja korjaustoimenpiteet Yleiset häiriöohjeet Mahdollisia häiriöitä / 94

8 0. Huolto ja kunnossapito Yleisiä huoltotietoja Yleisiä käyttöaikoja öljyille Huolto ja kunnossapitotöiden kuvaus Öljyn vesimäärän tarkistus Öljynvaihto Puhdista ilmasuodatin Puhaltimen ja vaihteen puhdistus Taconite tiivisteiden rasvan lisäys Tacolab tiivisteiden rasvan lisäys Jäähdytyskierukan tarkastus Ilma öljyjäähdyttimen tarkastus Vesi öljyjäähdyttimen tarkastus Tarkista letkujohdot Öljyntäyttö Tarkasta vääntömomenttirajoitetun paluusulun kitkapinnat Tarkasta apukäyttö Kiinnitysruuvien tiukkuuden tarkastus Lopputyöt Vaihteen yleistarkastus Voiteluaineet Varaosien varastossapito, asiakaspalveluosoitteet Varaosien varastossapito Varaosa ja asiakaspalveluosoitteet Selityksiä Liittäminen / 94

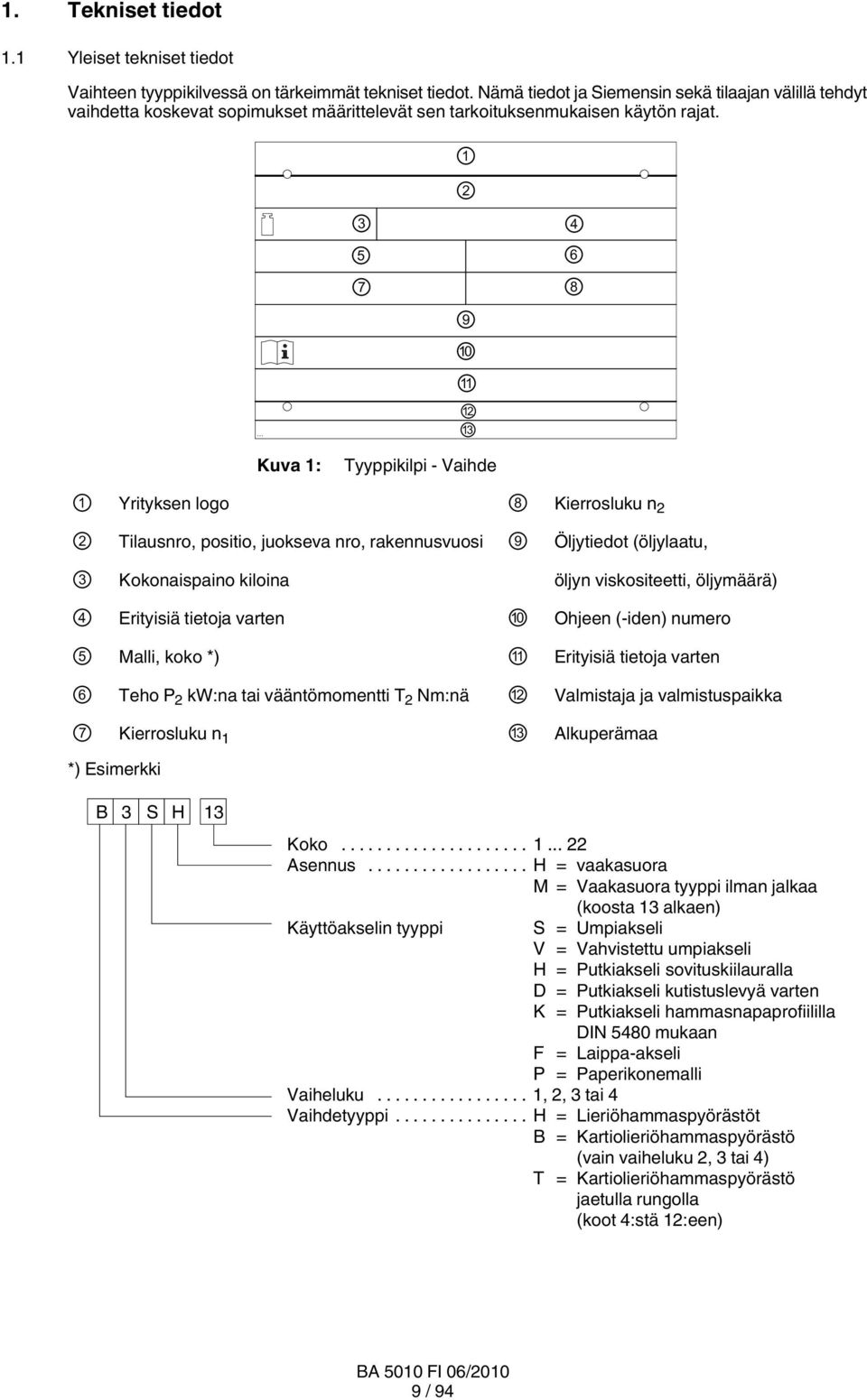

9 . Tekniset tiedot. Yleiset tekniset tiedot Vaihteen tyyppikilvessä on tärkeimmät tekniset tiedot. Nämä tiedot ja Siemensin sekä tilaajan välillä tehdyt vaihdetta koskevat sopimukset määrittelevät sen tarkoituksenmukaisen käytön rajat Kuva : Tyyppikilpi - Vaihde Yrityksen logo 8 Kierrosluku n Tilausnro, positio, juokseva nro, rakennusvuosi 9 Öljytiedot (öljylaatu, 3 Kokonaispaino kiloina öljyn viskositeetti, öljymäärä) 4 Erityisiä tietoja varten 0 Ohjeen ( iden) numero 5 Malli, koko *) Erityisiä tietoja varten 6 Teho P kw:na tai vääntömomentti T Nm:nä Valmistaja ja valmistuspaikka 7 Kierrosluku n 3 Alkuperämaa *) Esimerkki B 3 S H 3 Koko Asennus... H = vaakasuora M=Vaakasuora tyyppi ilman jalkaa (koosta 3 alkaen) Käyttöakselin tyyppi S = Umpiakseli V = Vahvistettu umpiakseli H = Putkiakseli sovituskiilauralla D = Putkiakseli kutistuslevyä varten K = Putkiakseli hammasnapaprofiililla DIN 5480 mukaan F = Laippa akseli P = Paperikonemalli Vaiheluku...,, 3 tai 4 Vaihdetyyppi... H = Lieriöhammaspyörästöt B = Kartiolieriöhammaspyörästö (vain vaiheluku, 3 tai 4) T = Kartiolieriöhammaspyörästö jaetulla rungolla (koot 4:stä :een) 9 / 94

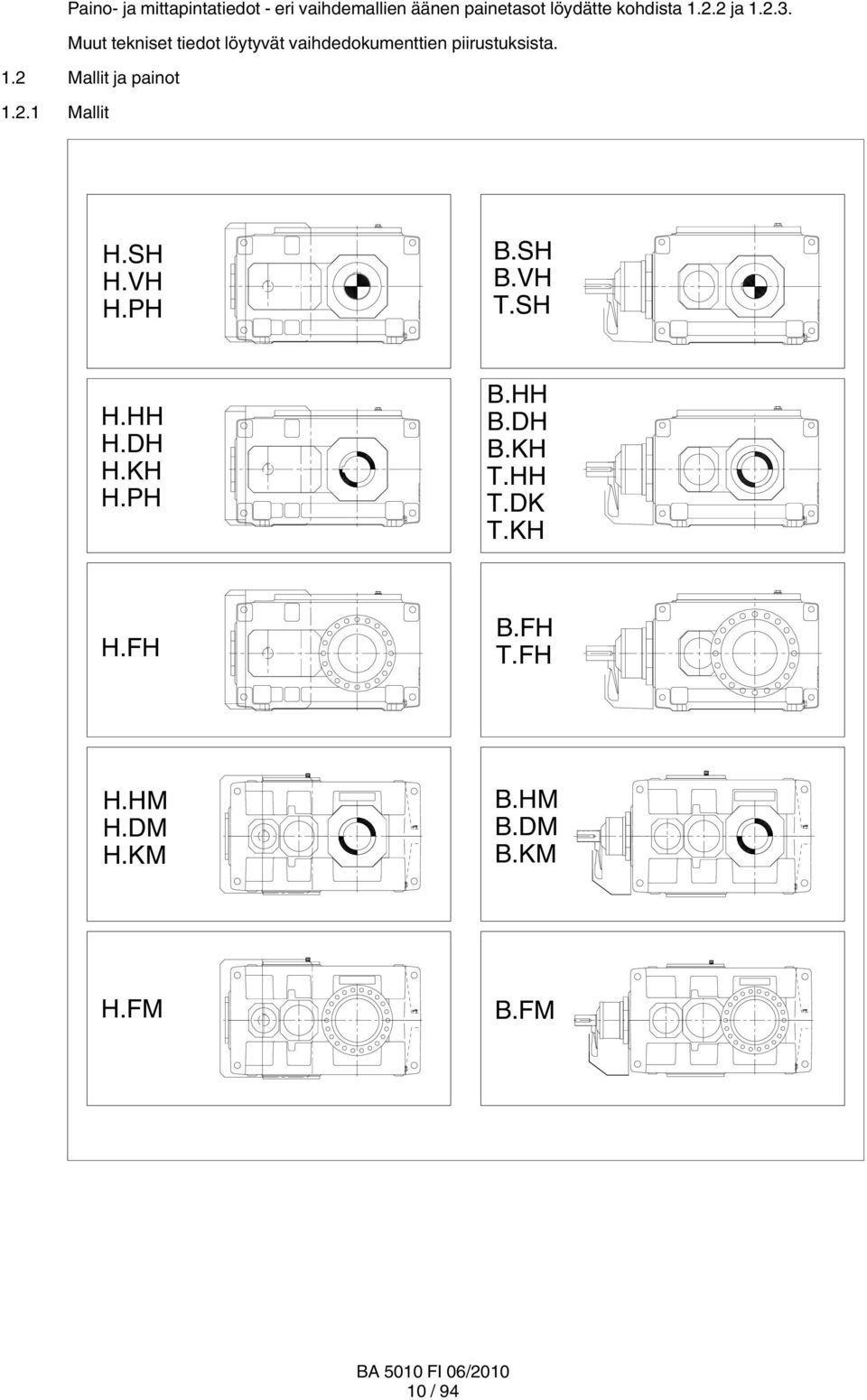

10 Paino ja mittapintatiedot - eri vaihdemallien äänen painetasot löydätte kohdista.. ja..3. Muut tekniset tiedot löytyvät vaihdedokumenttien piirustuksista.. Mallit ja painot.. Mallit H.SH H.VH H.PH B.SH B.VH T.SH H.HH H.DH H.KH H.PH B.HH B.DH B.KH T.HH T.DK T.KH H.FH B.FH T.FH H.HM H.DM H.KM B.HM B.DM B.KM H.FM B.FM 0 / 94

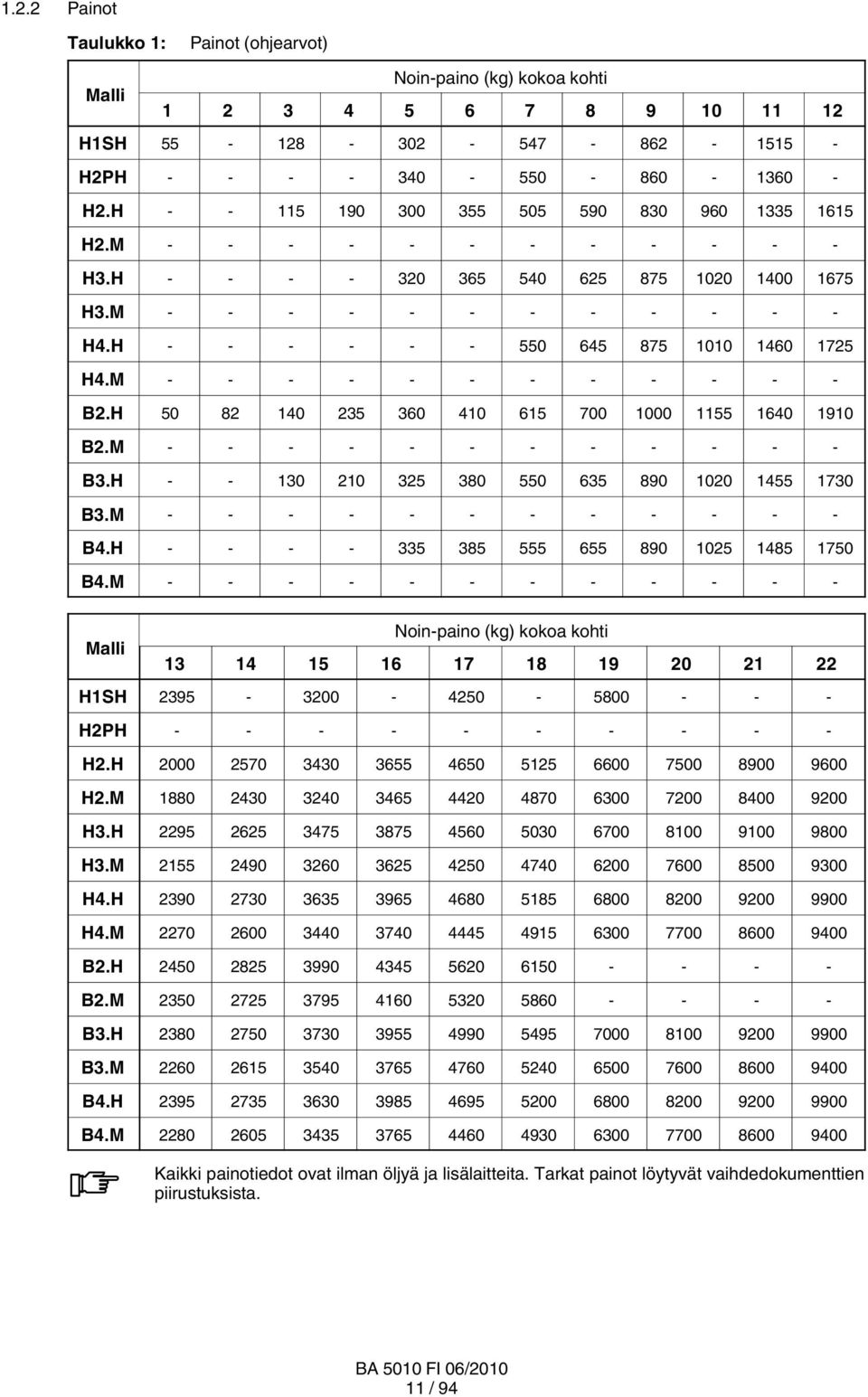

11 .. Painot Taulukko : Painot (ohjearvot) Noin paino (kg) kokoa kohti Malli HSH HPH H.H H.M H3.H H3.M H4.H H4.M B.H B.M B3.H B3.M B4.H B4.M Noin paino (kg) kokoa kohti Malli HSH HPH H.H H.M H3.H H3.M H4.H H4.M B.H B.M B3.H B3.M B4.H B4.M Kaikki painotiedot ovat ilman öljyä ja lisälaitteita. Tarkat painot löytyvät vaihdedokumenttien piirustuksista. / 94

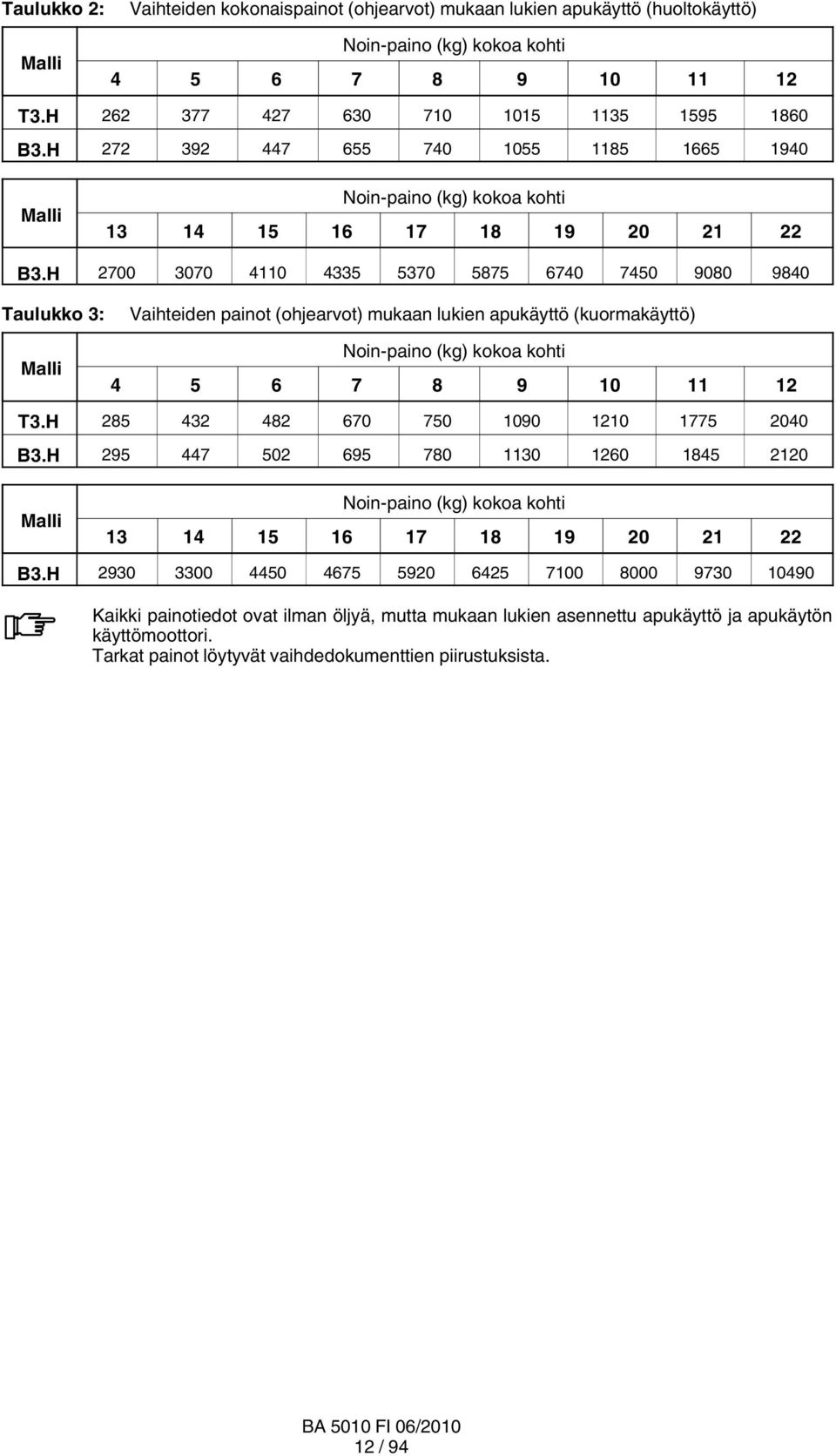

12 Taulukko : Malli Vaihteiden kokonaispainot (ohjearvot) mukaan lukien apukäyttö (huoltokäyttö) Noin paino (kg) kokoa kohti T3.H B3.H Malli Noin paino (kg) kokoa kohti B3.H Taulukko 3: Malli Vaihteiden painot (ohjearvot) mukaan lukien apukäyttö (kuormakäyttö) Noin paino (kg) kokoa kohti T3.H B3.H Malli Noin paino (kg) kokoa kohti B3.H Kaikki painotiedot ovat ilman öljyä, mutta mukaan lukien asennettu apukäyttö ja apukäytön käyttömoottori. Tarkat painot löytyvät vaihdedokumenttien piirustuksista. / 94

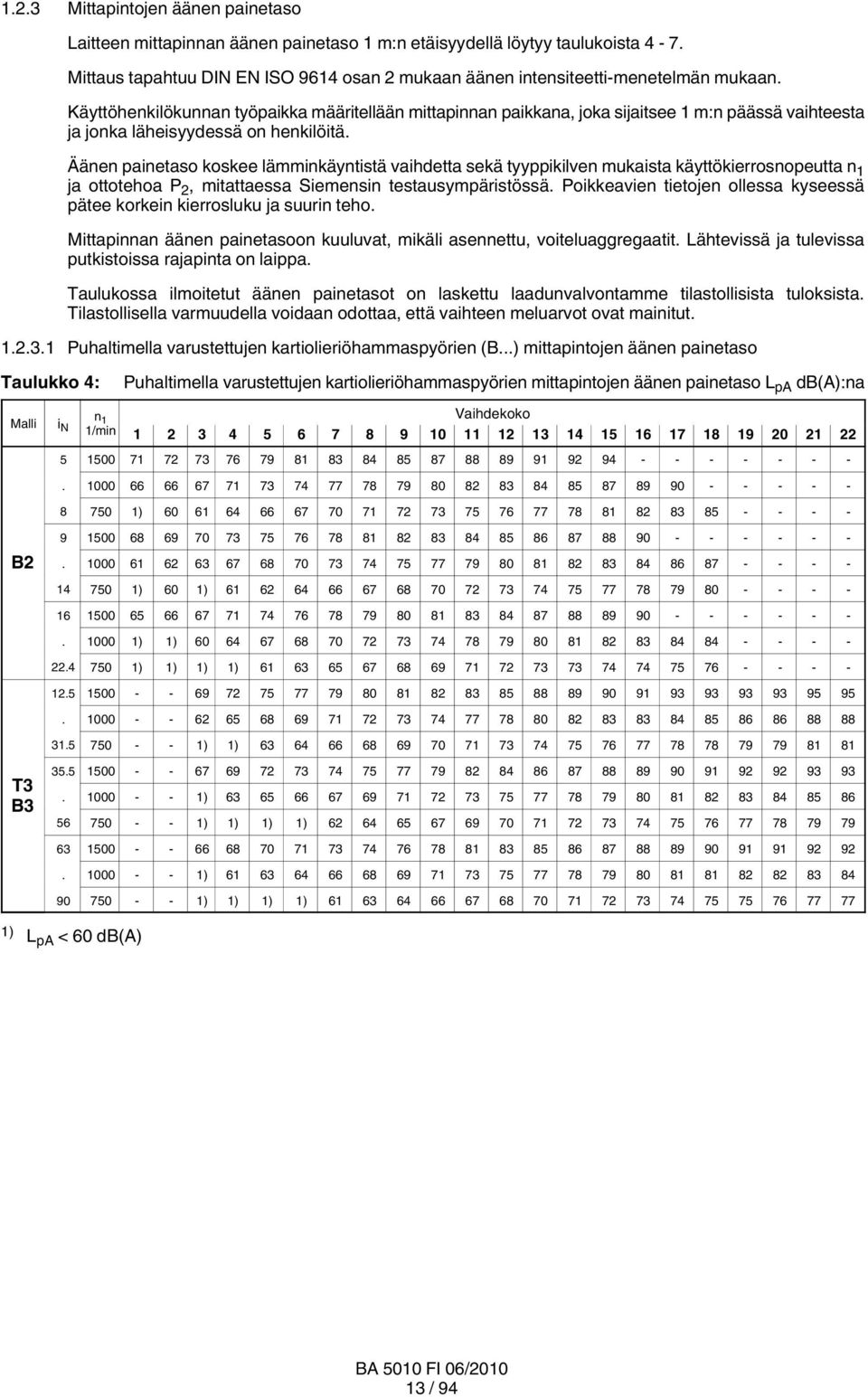

13 ..3 Mittapintojen äänen painetaso Laitteen mittapinnan äänen painetaso m:n etäisyydellä löytyy taulukoista 4 7. Mittaus tapahtuu DIN EN ISO 964 osan mukaan äänen intensiteetti menetelmän mukaan. Käyttöhenkilökunnan työpaikka määritellään mittapinnan paikkana, joka sijaitsee m:n päässä vaihteesta ja jonka läheisyydessä on henkilöitä. Äänen painetaso koskee lämminkäyntistä vaihdetta sekä tyyppikilven mukaista käyttökierrosnopeutta n ja ottotehoa P, mitattaessa Siemensin testausympäristössä. Poikkeavien tietojen ollessa kyseessä pätee korkein kierrosluku ja suurin teho. Mittapinnan äänen painetasoon kuuluvat, mikäli asennettu, voiteluaggregaatit. Lähtevissä ja tulevissa putkistoissa rajapinta on laippa. Taulukossa ilmoitetut äänen painetasot on laskettu laadunvalvontamme tilastollisista tuloksista. Tilastollisella varmuudella voidaan odottaa, että vaihteen meluarvot ovat mainitut...3. Puhaltimella varustettujen kartiolieriöhammaspyörien (B...) mittapintojen äänen painetaso Taulukko 4: Puhaltimella varustettujen kartiolieriöhammaspyörien mittapintojen äänen painetaso L pa db(a):na Malli i N n /min Vaihdekoko ) B ) 60 ) ) ) ) ) ) ) ) ) T3 B ) ) ) ) ) ) ) ) ) ) ) L pa < 60 db(a) 3 / 94

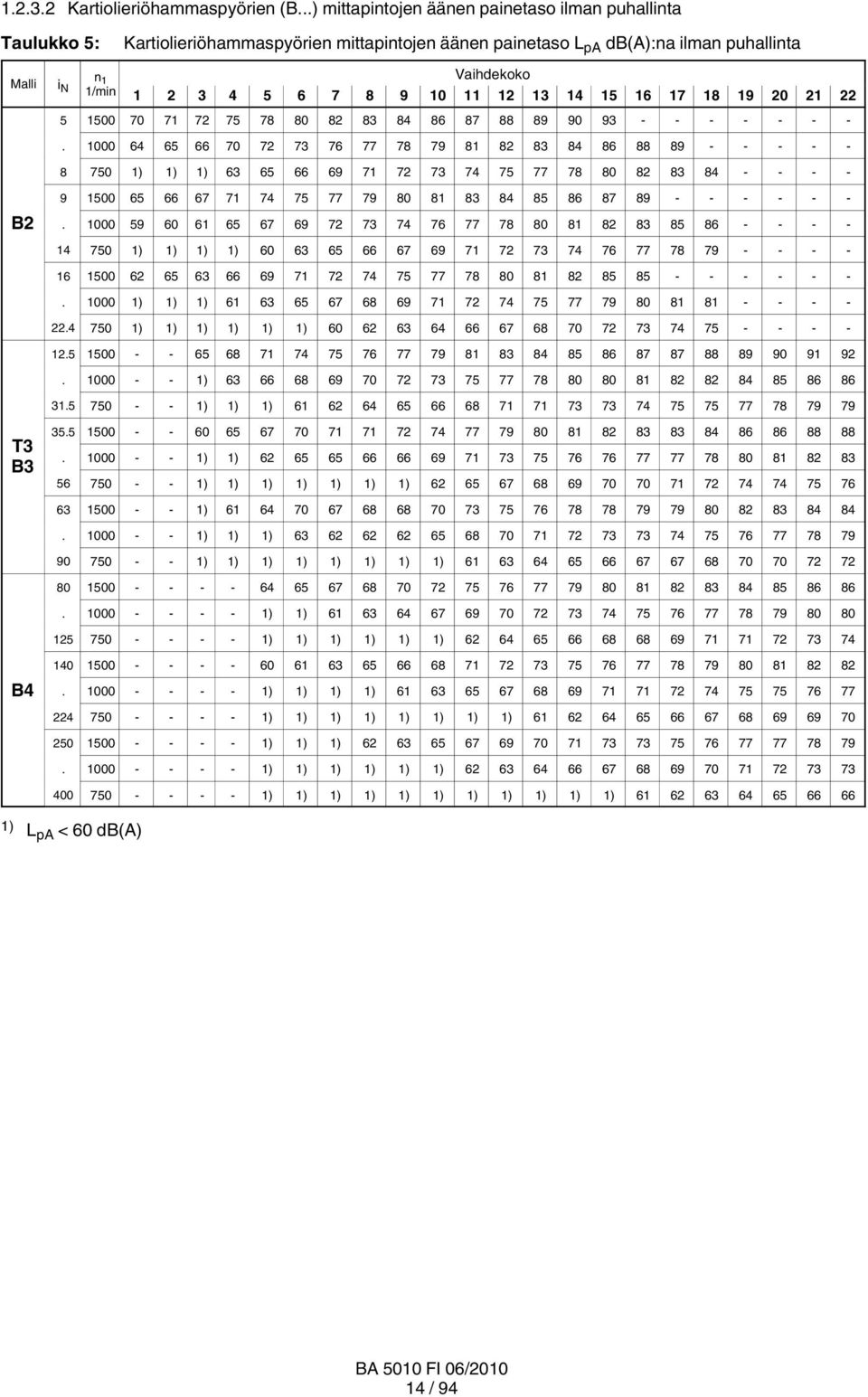

14 ..3. Kartiolieriöhammaspyörien (B...) mittapintojen äänen painetaso ilman puhallinta Taulukko 5: Kartiolieriöhammaspyörien mittapintojen äänen painetaso L pa db(a):na ilman puhallinta Malli i N n /min Vaihdekoko ) ) ) B ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) T3 B ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) B ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) L pa < 60 db(a) 4 / 94

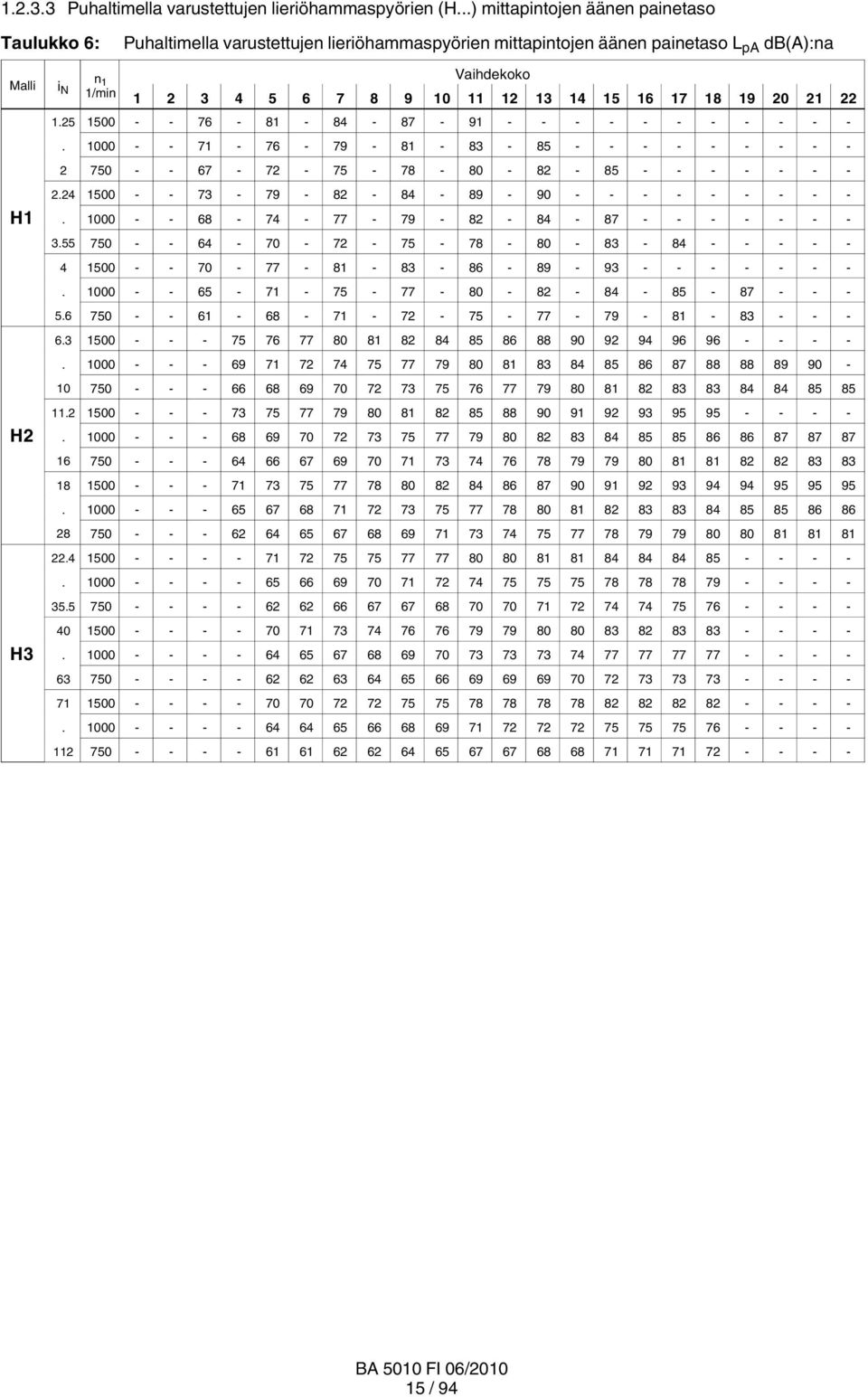

15 ..3.3 Puhaltimella varustettujen lieriöhammaspyörien (H...) mittapintojen äänen painetaso Taulukko 6: Puhaltimella varustettujen lieriöhammaspyörien mittapintojen äänen painetaso L pa db(a):na Malli i N n /min H H H3 Vaihdekoko / 94

16 ..3.4 Lieriöhammaspyörien (H...) mittapintojen äänen painetaso ilman puhallinta Taulukko 7: Lieriöhammaspyörien mittapintojen äänen painetaso L pa db(a):na ilman puhallinta Malli i N n /min H H H3 H4 Vaihdekoko ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) L pa < 60 db(a) 6 / 94

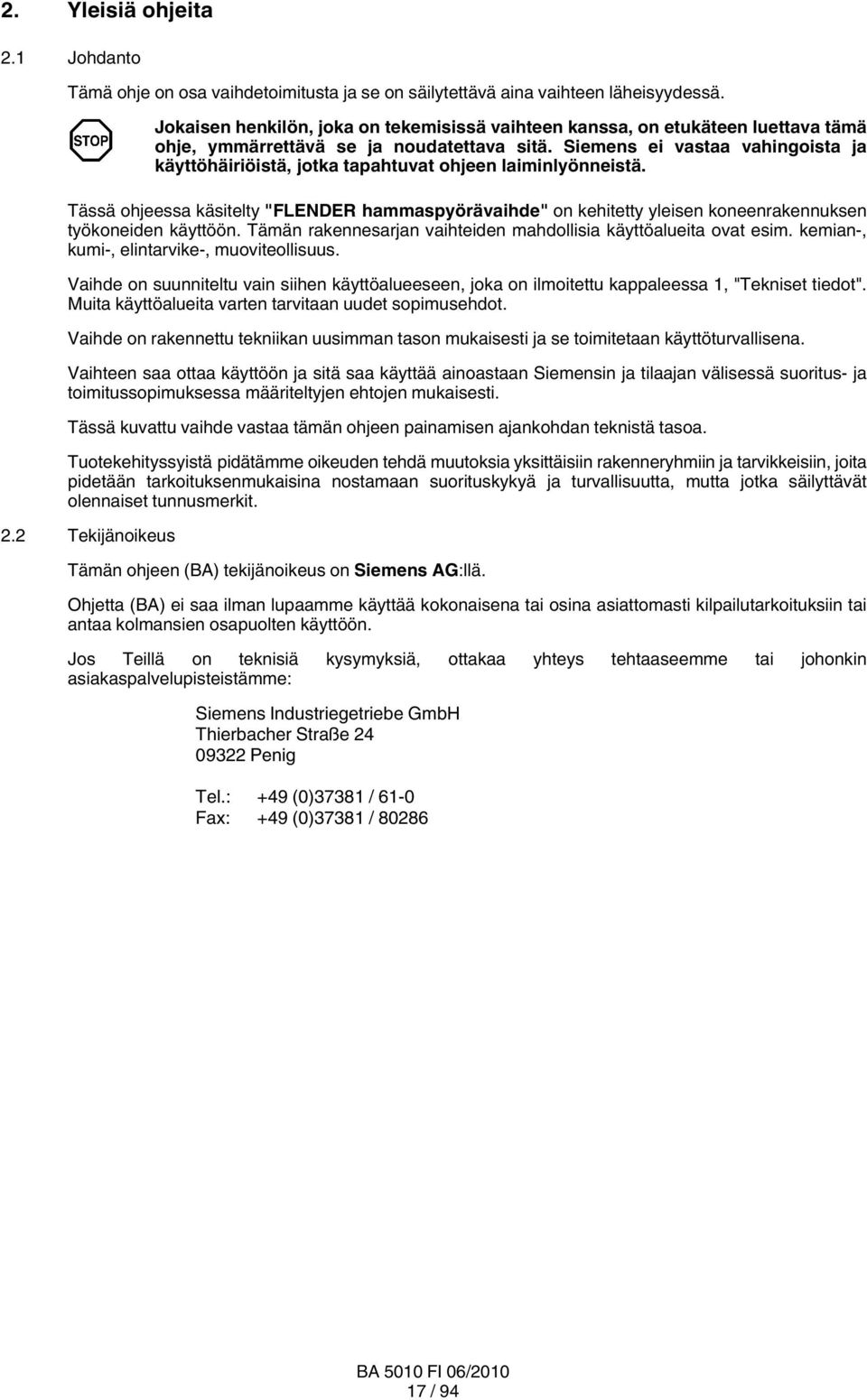

17 . Yleisiä ohjeita. Johdanto Tämä ohje on osa vaihdetoimitusta ja se on säilytettävä aina vaihteen läheisyydessä. Jokaisen henkilön, joka on tekemisissä vaihteen kanssa, on etukäteen luettava tämä ohje, ymmärrettävä se ja noudatettava sitä. Siemens ei vastaa vahingoista ja käyttöhäiriöistä, jotka tapahtuvat ohjeen laiminlyönneistä. Tässä ohjeessa käsitelty "FLENDER hammaspyörävaihde" on kehitetty yleisen koneenrakennuksen työkoneiden käyttöön. Tämän rakennesarjan vaihteiden mahdollisia käyttöalueita ovat esim. kemian, kumi, elintarvike, muoviteollisuus. Vaihde on suunniteltu vain siihen käyttöalueeseen, joka on ilmoitettu kappaleessa, "Tekniset tiedot". Muita käyttöalueita varten tarvitaan uudet sopimusehdot. Vaihde on rakennettu tekniikan uusimman tason mukaisesti ja se toimitetaan käyttöturvallisena. Vaihteen saa ottaa käyttöön ja sitä saa käyttää ainoastaan Siemensin ja tilaajan välisessä suoritus ja toimitussopimuksessa määriteltyjen ehtojen mukaisesti. Tässä kuvattu vaihde vastaa tämän ohjeen painamisen ajankohdan teknistä tasoa. Tuotekehityssyistä pidätämme oikeuden tehdä muutoksia yksittäisiin rakenneryhmiin ja tarvikkeisiin, joita pidetään tarkoituksenmukaisina nostamaan suorituskykyä ja turvallisuutta, mutta jotka säilyttävät olennaiset tunnusmerkit.. Tekijänoikeus Tämän ohjeen (BA) tekijänoikeus on Siemens AG:llä. Ohjetta (BA) ei saa ilman lupaamme käyttää kokonaisena tai osina asiattomasti kilpailutarkoituksiin tai antaa kolmansien osapuolten käyttöön. Jos Teillä on teknisiä kysymyksiä, ottakaa yhteys tehtaaseemme tai johonkin asiakaspalvelupisteistämme: Siemens Industriegetriebe GmbH Thierbacher Straße Penig Tel.: +49 (0)3738 / 6-0 Fax: +49 (0)3738 / / 94

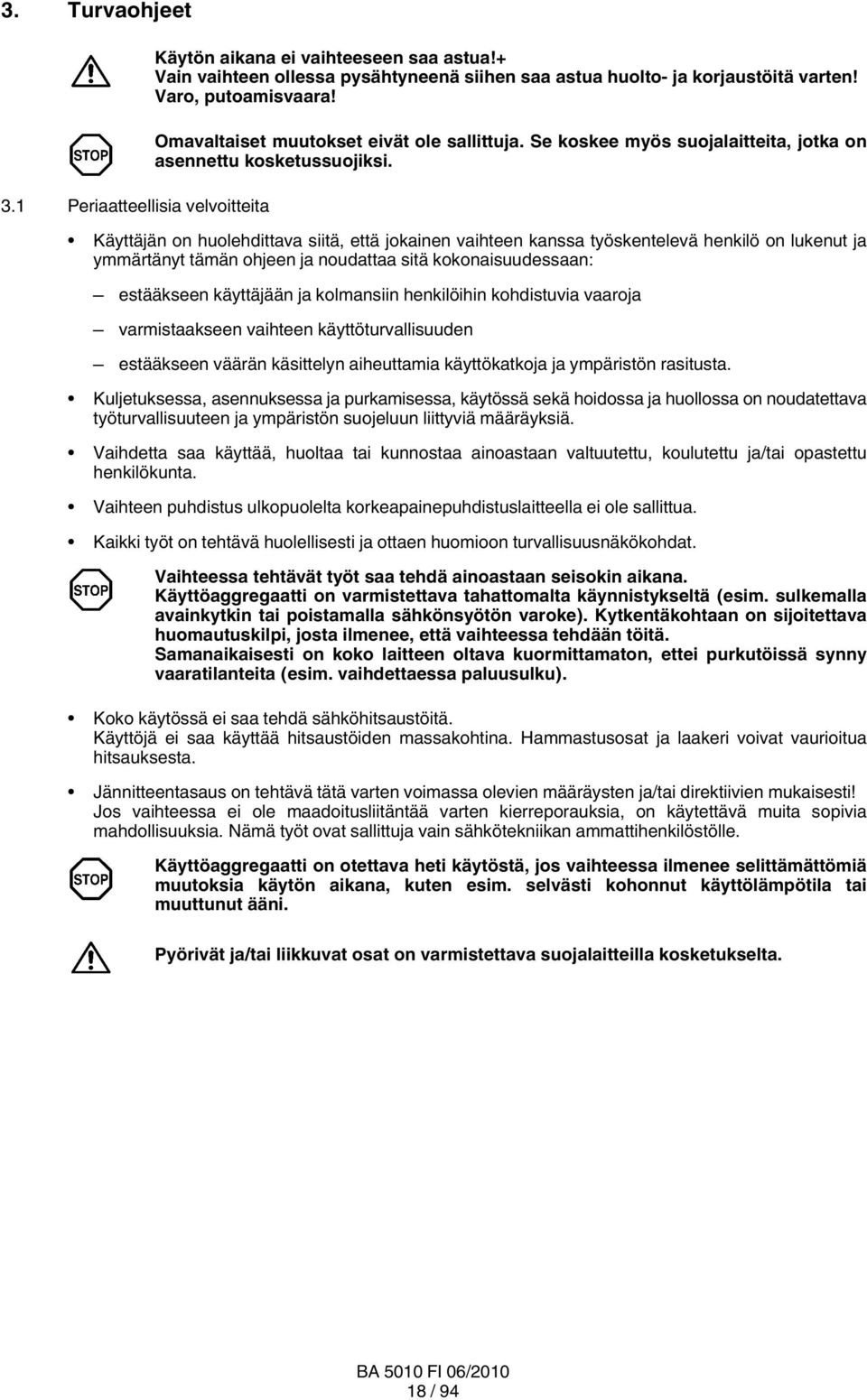

18 3. Turvaohjeet 3. Periaatteellisia velvoitteita Käytön aikana ei vaihteeseen saa astua!+ Vain vaihteen ollessa pysähtyneenä siihen saa astua huolto ja korjaustöitä varten! Varo, putoamisvaara! Omavaltaiset muutokset eivät ole sallittuja. Se koskee myös suojalaitteita, jotka on asennettu kosketussuojiksi. Käyttäjän on huolehdittava siitä, että jokainen vaihteen kanssa työskentelevä henkilö on lukenut ja ymmärtänyt tämän ohjeen ja noudattaa sitä kokonaisuudessaan: estääkseen käyttäjään ja kolmansiin henkilöihin kohdistuvia vaaroja varmistaakseen vaihteen käyttöturvallisuuden estääkseen väärän käsittelyn aiheuttamia käyttökatkoja ja ympäristön rasitusta. Kuljetuksessa, asennuksessa ja purkamisessa, käytössä sekä hoidossa ja huollossa on noudatettava työturvallisuuteen ja ympäristön suojeluun liittyviä määräyksiä. Vaihdetta saa käyttää, huoltaa tai kunnostaa ainoastaan valtuutettu, koulutettu ja/tai opastettu henkilökunta. Vaihteen puhdistus ulkopuolelta korkeapainepuhdistuslaitteella ei ole sallittua. Kaikki työt on tehtävä huolellisesti ja ottaen huomioon turvallisuusnäkökohdat. Vaihteessa tehtävät työt saa tehdä ainoastaan seisokin aikana. Käyttöaggregaatti on varmistettava tahattomalta käynnistykseltä (esim. sulkemalla avainkytkin tai poistamalla sähkönsyötön varoke). Kytkentäkohtaan on sijoitettava huomautuskilpi, josta ilmenee, että vaihteessa tehdään töitä. Samanaikaisesti on koko laitteen oltava kuormittamaton, ettei purkutöissä synny vaaratilanteita (esim. vaihdettaessa paluusulku). Koko käytössä ei saa tehdä sähköhitsaustöitä. Käyttöjä ei saa käyttää hitsaustöiden massakohtina. Hammastusosat ja laakeri voivat vaurioitua hitsauksesta. Jännitteentasaus on tehtävä tätä varten voimassa olevien määräysten ja/tai direktiivien mukaisesti! Jos vaihteessa ei ole maadoitusliitäntää varten kierreporauksia, on käytettävä muita sopivia mahdollisuuksia. Nämä työt ovat sallittuja vain sähkötekniikan ammattihenkilöstölle. Käyttöaggregaatti on otettava heti käytöstä, jos vaihteessa ilmenee selittämättömiä muutoksia käytön aikana, kuten esim. selvästi kohonnut käyttölämpötila tai muuttunut ääni. Pyörivät ja/tai liikkuvat osat on varmistettava suojalaitteilla kosketukselta. 8 / 94

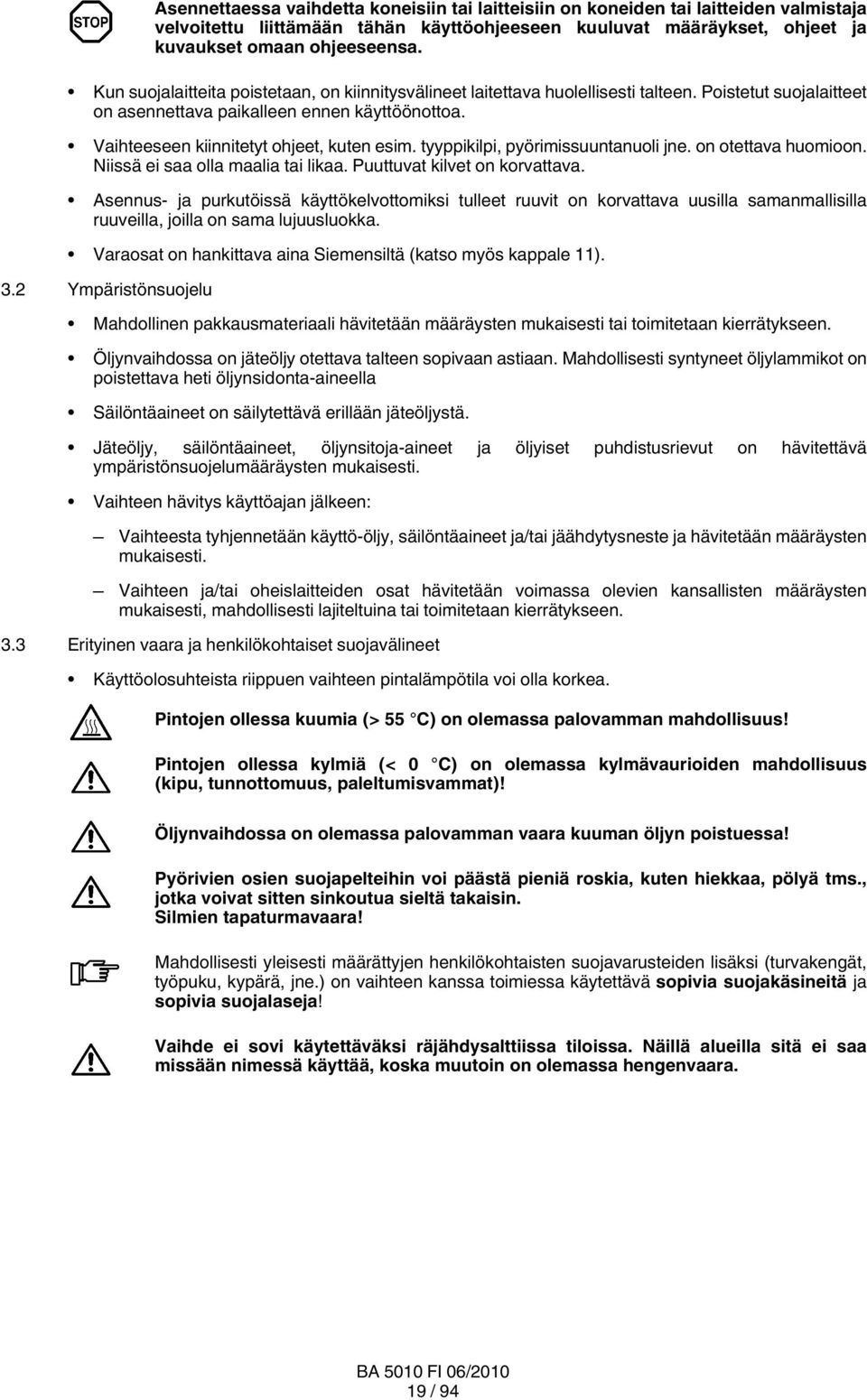

19 Asennettaessa vaihdetta koneisiin tai laitteisiin on koneiden tai laitteiden valmistaja velvoitettu liittämään tähän käyttöohjeeseen kuuluvat määräykset, ohjeet ja kuvaukset omaan ohjeeseensa. Kun suojalaitteita poistetaan, on kiinnitysvälineet laitettava huolellisesti talteen. Poistetut suojalaitteet on asennettava paikalleen ennen käyttöönottoa. Vaihteeseen kiinnitetyt ohjeet, kuten esim. tyyppikilpi, pyörimissuuntanuoli jne. on otettava huomioon. Niissä ei saa olla maalia tai likaa. Puuttuvat kilvet on korvattava. Asennus ja purkutöissä käyttökelvottomiksi tulleet ruuvit on korvattava uusilla samanmallisilla ruuveilla, joilla on sama lujuusluokka. Varaosat on hankittava aina Siemensiltä (katso myös kappale ). 3. Ympäristönsuojelu Mahdollinen pakkausmateriaali hävitetään määräysten mukaisesti tai toimitetaan kierrätykseen. Öljynvaihdossa on jäteöljy otettava talteen sopivaan astiaan. Mahdollisesti syntyneet öljylammikot on poistettava heti öljynsidonta aineella Säilöntäaineet on säilytettävä erillään jäteöljystä. Jäteöljy, säilöntäaineet, öljynsitoja aineet ja öljyiset puhdistusrievut on hävitettävä ympäristönsuojelumääräysten mukaisesti. Vaihteen hävitys käyttöajan jälkeen: Vaihteesta tyhjennetään käyttö öljy, säilöntäaineet ja/tai jäähdytysneste ja hävitetään määräysten mukaisesti. Vaihteen ja/tai oheislaitteiden osat hävitetään voimassa olevien kansallisten määräysten mukaisesti, mahdollisesti lajiteltuina tai toimitetaan kierrätykseen. 3.3 Erityinen vaara ja henkilökohtaiset suojavälineet Käyttöolosuhteista riippuen vaihteen pintalämpötila voi olla korkea. Pintojen ollessa kuumia (> 55 C) on olemassa palovamman mahdollisuus! Pintojen ollessa kylmiä (< 0 C) on olemassa kylmävaurioiden mahdollisuus (kipu, tunnottomuus, paleltumisvammat)! Öljynvaihdossa on olemassa palovamman vaara kuuman öljyn poistuessa! Pyörivien osien suojapelteihin voi päästä pieniä roskia, kuten hiekkaa, pölyä tms., jotka voivat sitten sinkoutua sieltä takaisin. Silmien tapaturmavaara! Mahdollisesti yleisesti määrättyjen henkilökohtaisten suojavarusteiden lisäksi (turvakengät, työpuku, kypärä, jne.) on vaihteen kanssa toimiessa käytettävä sopivia suojakäsineitä ja sopivia suojalaseja! Vaihde ei sovi käytettäväksi räjähdysalttiissa tiloissa. Näillä alueilla sitä ei saa missään nimessä käyttää, koska muutoin on olemassa hengenvaara. 9 / 94

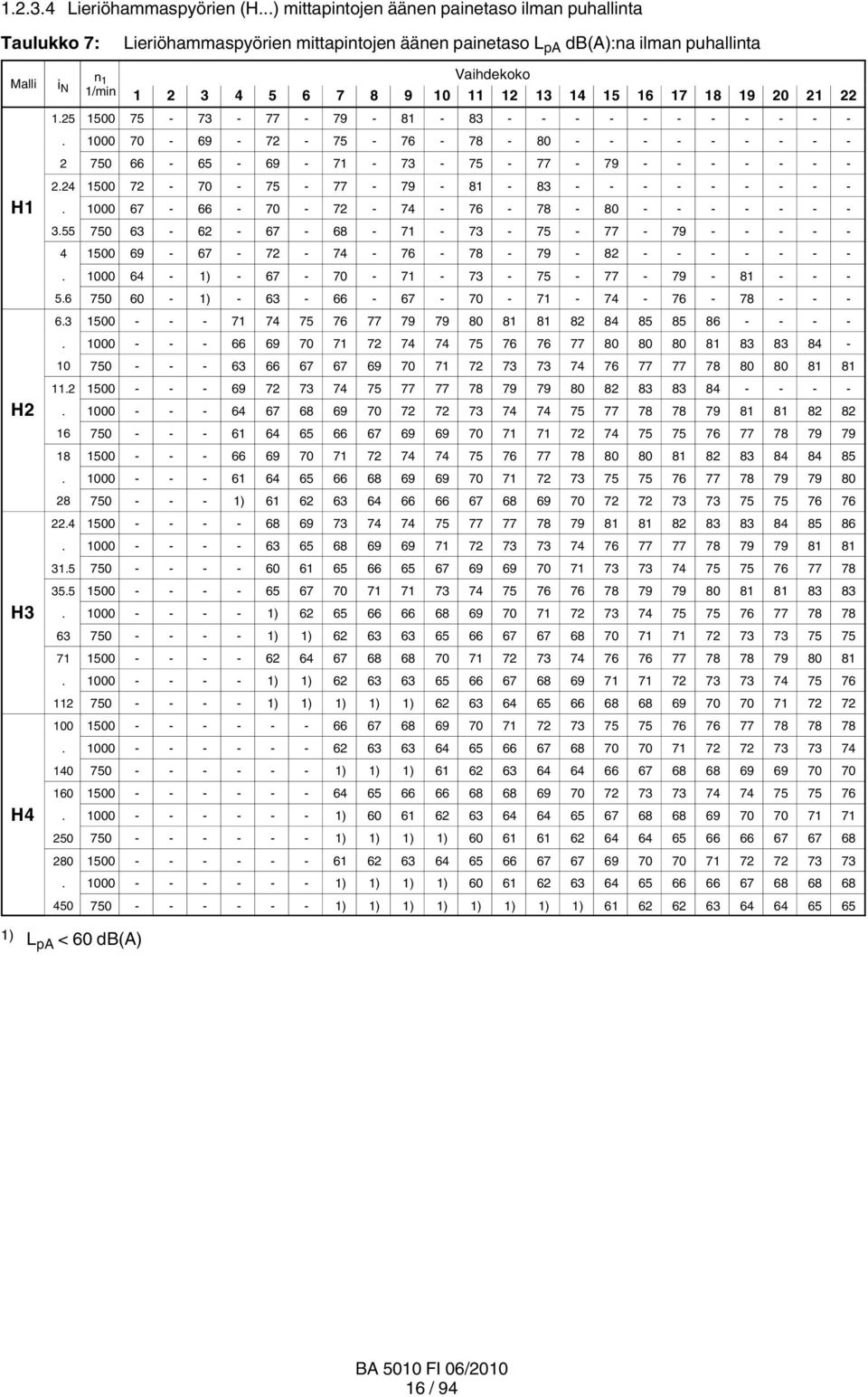

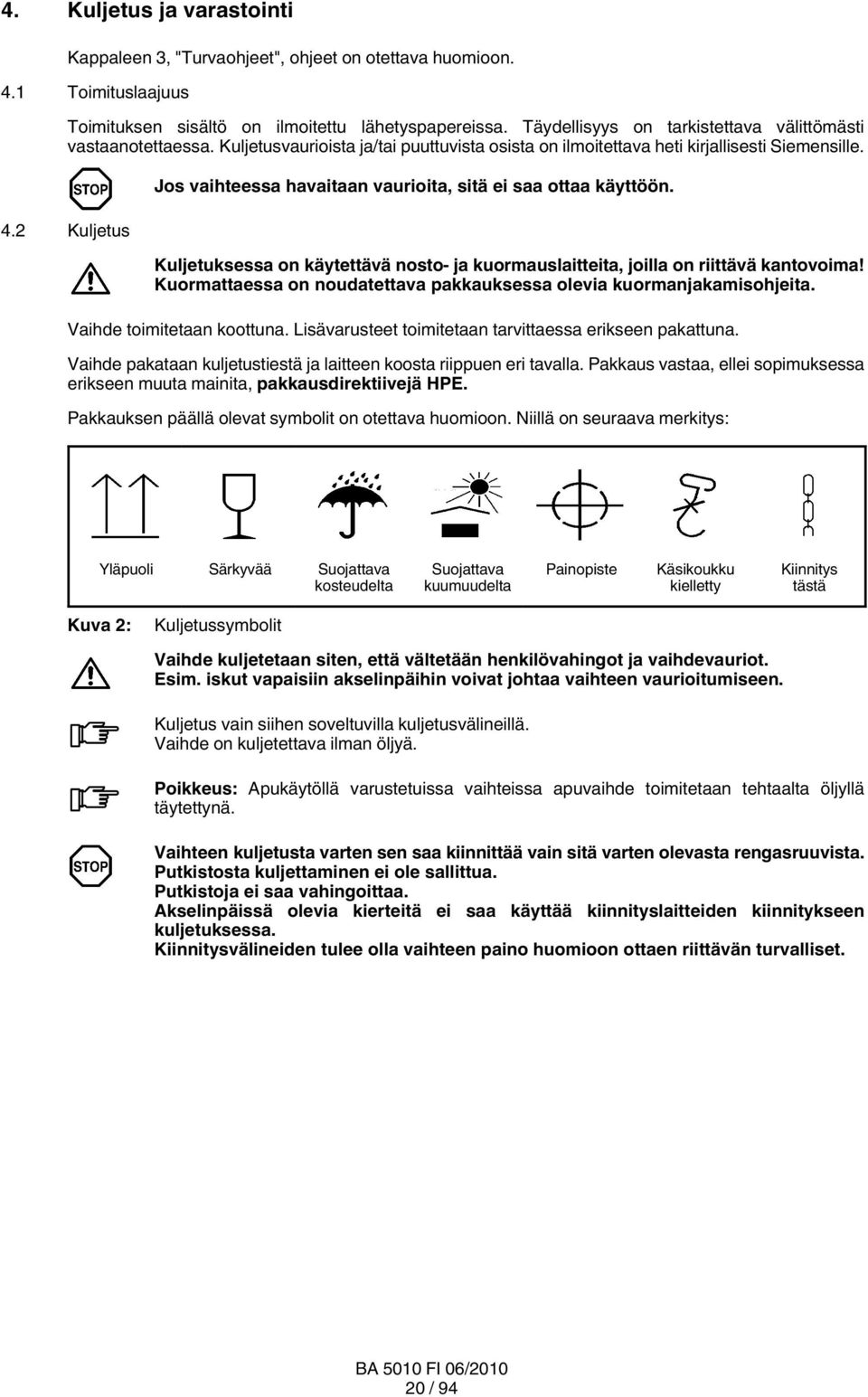

20 4. Kuljetus ja varastointi Kappaleen 3, "Turvaohjeet", ohjeet on otettava huomioon. 4. Toimituslaajuus Toimituksen sisältö on ilmoitettu lähetyspapereissa. Täydellisyys on tarkistettava välittömästi vastaanotettaessa. Kuljetusvaurioista ja/tai puuttuvista osista on ilmoitettava heti kirjallisesti Siemensille. 4. Kuljetus Jos vaihteessa havaitaan vaurioita, sitä ei saa ottaa käyttöön. Kuljetuksessa on käytettävä nosto ja kuormauslaitteita, joilla on riittävä kantovoima! Kuormattaessa on noudatettava pakkauksessa olevia kuormanjakamisohjeita. Vaihde toimitetaan koottuna. Lisävarusteet toimitetaan tarvittaessa erikseen pakattuna. Vaihde pakataan kuljetustiestä ja laitteen koosta riippuen eri tavalla. Pakkaus vastaa, ellei sopimuksessa erikseen muuta mainita, pakkausdirektiivejä HPE. Pakkauksen päällä olevat symbolit on otettava huomioon. Niillä on seuraava merkitys: Yläpuoli Särkyvää Suojattava kosteudelta Suojattava kuumuudelta Painopiste Käsikoukku kielletty Kiinnitys tästä Kuva : Kuljetussymbolit Vaihde kuljetetaan siten, että vältetään henkilövahingot ja vaihdevauriot. Esim. iskut vapaisiin akselinpäihin voivat johtaa vaihteen vaurioitumiseen. Kuljetus vain siihen soveltuvilla kuljetusvälineillä. Vaihde on kuljetettava ilman öljyä. Poikkeus: Apukäytöllä varustetuissa vaihteissa apuvaihde toimitetaan tehtaalta öljyllä täytettynä. Vaihteen kuljetusta varten sen saa kiinnittää vain sitä varten olevasta rengasruuvista. Putkistosta kuljettaminen ei ole sallittua. Putkistoja ei saa vahingoittaa. Akselinpäissä olevia kierteitä ei saa käyttää kiinnityslaitteiden kiinnitykseen kuljetuksessa. Kiinnitysvälineiden tulee olla vaihteen paino huomioon ottaen riittävän turvalliset. 0 / 94

21 H... B... Kuva 3: Vaihteiden kiinnityskohdat malleissa H... ja B... Käyttöyksiköissä, joissa on lisäksi vaihteeseen asennettuja komponentteja, kuten käyttömoottori, paikalleen asennettu kytkin jne. voi olla tarpeen valita ylimääräinen kiinnityskohta painopisteen muuttumisen vuoksi. Rengasruuveja kiinnitettäessä ruuvi ei saa kiertyä vinoon. Kuva 4: Vaihteiden kiinnityskohdat mallin H... moottorilla Kuva 5: Vaihteiden kiinnityskohdat mallin B... moottorilla Kuva 6: Vaihteiden kiinnityskohdat mallin B... vaihteen kääntövarrella / 94

22 Kuva 7: Vaihteiden kiinnityskohdat malleissa B3.H / T3.H apukäytöllä varustettu vaihde Vaihteen tarkka kuvallinen esitys on vaihdedokumenttien piirustuksissa. 4.3 Vaihteen varastointi Vaihde on varastoitava sään vaihteluilta suojatussa paikassa käyttöasennossa vakaalla, kuivalla alustalla ja se on peitettävä. Välivarastoitaessa vaihdetta sekä mahdollisia mukana toimitettuja irtonaisia osia on säilytettävä niissä oleva korroosiosuoja. Sitä ei saa vahingoittaa, koska muutoin on olemassa korroosiovaara. Vaihteita ei saa varastoida päällekkäin. Jos vaihde varastoidaan ulkona, se on peitettävä hyvin huolellisesti ja on pidettävä huoli siitä, ettei vaihteeseen pääse kosteutta eikä roskia. Kosteuden kerääntymistä on vältettävä. Vaihteeseen ei saa, ellei sopimuksessa muuta mainittu, kohdistaa mitään, mikä voisi olla sille vahingollista, kuten esim. aggressiiviset kemialliset tuotteet. Kuljetuksen (esim. merikuljetus) ja varastoinnin aikaiset erityiset ympäristön olosuhteet (ilmasto, syöpäläiset tms.) on sovittava sopimuksessa. / 94

23 4.4 Standardin mukainen pinnoite ja säilöntä Vaihde on varustettava sisäsäilönnällä, vapaat akselin päät suojasäilönnällä. Ulkopinnoitteen ominaisuudet riippuvat tilauksessa määritellyistä kuljetustie ja käyttöalueympäristöehdoista. Vaihde toimitetaan normaalisti täydellisinä pohja ja peitepinnoitettuna. Vaihteissa, jotka toimitetaan vain pohjapinnoitteella varustettuna, on ehdottomasi lisättävä peitepinnoitus vastaavien käyttötavasta voimassa olevien direktiivien mukaisesti. Pohjapinnoite ei takaa yksinomaan riittävää korroosiosuojaa ajan mittaan. Pinnoitetta ei saa vaurioittaa! Kaikenlainen vaurioituminen voi johtaa ulkosuojan rikkoontumiseen ja korroosioon. Ellei sopimuksessa muuta ole sovittu, on sisäsäilönnän takuu 6 kuukautta ja vapaiden akselinpäiden säilönnän 4 kuukautta, kun varastointi tapahtuu kuivissa ja pakkaselta suojatuissa halleissa. Takuuaika alkaa toimituspäivästä tai toimitusvalmiusilmoituksesta. Pidempien välivarastointien aikana (> 6 kuukautta) on suositeltavaa tarkistaa sisäsäilöntä sekä ulkosäilöntä ja uusia tarvittaessa (katso kappale 7, "Käyttöönotto"). Tehonottoakselia on pyöritettävä vähintään yksi kokonainen kierros, jotta laakereiden vierintärungon asento vaihtuu. Tuloakseli ei saa jäädä samaan asentoon, missä se oli ennen pyörittämistä. Tämä on tehtävä ennen käyttöönottoa 6 kuukauden välein ja siitä on laadittava pöytäkirja. 3 / 94

24 4.4. Sisäsäilöntä säilöntäaineella Taulukko 8: Säilyvyys ja sisäsäilöntätoimenpiteet käytettäessä mineraaliöljyä tai PAO pohjaista synteettistä öljyä Säilyvyys Säilöntäaine Erityisiä toimenpiteitä jopa 6 kuukautta jopa 4 kuukautta Castrol Alpha SP 0 S Ei ole - sulje vaihteen kaikki aukot. Korvaa ilmasuodattimet ruuvitulpilla. (Ennen käyttöä korvaa ruuvitulpat ilmasuodattimilla.) Yli 4 kuukautta kestävässä varastoinnissa on vaihde säilöttävä uudelleen. Jos varastointi kestää yli 36 kuukautta, on siitä neuvoteltava ensin Siemensin kanssa. Taulukko 9: Säilyvyys ja sisäsäilöntätoimenpiteet käytettäessä PG pohjaisia synteettisiä öljyjä Säilyvyys Säilöntäaine Erityisiä toimenpiteitä jopa 6 kuukautta jopa 36 kuukautta Erityinen korroosiosuojaöljy TRIBOL 390 ) Ei ole - sulje vaihteen kaikki aukot. Korvaa ilmasuodattimet ruuvitulpilla. (Ennen käyttöä korvaa ruuvitulpat ilmasuodattimilla.) Jos varastointi kestää yli 36 kuukautta, on siitä neuvoteltava ensin Siemensin kanssa. ) trooppiset olosuhteet kestävä, meriveden kestävä, ympäristön lämpötila enint. 50 C 4.4. Ulkosäilöntä Taulukko 0: Akselinpäiden ja muiden sileiden pintojen ulkosäilönnän säilyvyys Säilyvyys Säilöntäaine Kerroksen paksuus sisävarastoinnissa jopa 36 kuukautta ) Tectyl 846 K9 Noin 50 μm ulkovarastoinnissa jopa kuukautta ) Huomautuksia Pitkäaikainen säilöntä vahapohjaisena: - meriveden kestävä tropiikin kestävä (liukenee CH yhteisiin) ) Vaihde on varastoitava sään vaihteluilta suojatussa paikassa käyttöasennossa vakaalla, kuivalla puualustalla ja se on peitettävä. ) Jos vaihde varastoidaan ulkona, se on peitettävä hyvin huolellisesti ja on pidettävä huoli siitä, ettei vaihteeseen pääse kosteutta eikä roskia. Kosteuden kerääntymistä on vältettävä. Sisä ja ulkosäilönnän ohjeet on annettu kappaleessa 7. (katso kohta ja 7.3..)! 4 / 94

25 5. Tekninen kuvaus Kappaleen 3, "Turvaohjeet", ohjeet on otettava huomioon. 5. Yleinen kuvaus Lieriövaihde toimitetaan yksi, kaksi, kolmi tai nelivaiheisena vaihteena. Kartiolieriövaihde kaksi, kolmitai nelivaiheisena vaihteena. Vaihde voidaan toimittaa myös monivaiheisena kartio lieriöhammaspyörätai lieriöhammaspyörävaihteena, mihin on asennettu apukäyttö. Se on suunniteltu asennettavaksi vaakasuoraan. Vaihde voidaan toimittaa toivomuksesta myös asennettavaksi johonkin muuhun asentoon. Vaihdetta voi aina pyörittää kumpaankin suuntaan. Poikkeuksena ovat vaihdetyypit, joissa on palautumisen sulku tai ohituskytkin. Jos näiden tyyppien pyörimissuuntaa tulee kääntää, on otettava yhteyttä Siemensiin. Erilaiset akselijärjestelyt (tyyppi ja pyörimissuunta) ovat mahdollisia, ne on kuvattu seuraavassa kaaviossa umpiakselina: Taulukko : Malli Tyyppi ja pyörimissuunta Tyyppi A B C D E F G H I HSH HSH HHM HHH HDM HDH HKM HKH HFM HFH HVH HPH H3SH H3HM H3HH H3DM H3DH H3KM H3KH H3FM H3FH H3VH H4SH H4HM H4HH H4DM H4DH H4KM H4KH H4FM H4FH H4VH BSH BHM BHH BDM BDH BKM BKH BFM BFH BVH B3SH B3HM B3HH B3DM B3DH B3KM B3KH B3FM B3FH B3VH T3SH T3VH T3DH T3HH T3KH T3FH 5 / 94

26 Malli A B C D Tyyppi E F G H I B4SH B4HM B4HH B4DM B4DH B4KM B4KH B4FM B4FH B4VH Asennettaessa apukäyttöä (huolto ja/tai kuormituskäyttönä) on mittapiirustuksessa määritelty pyörimissuunnan kohdistus mallin mukaan. Vaihteet on tehty vähän melua aiheuttaviksi peittämällä ne hyvin ja sijoittamalla ne melua eristävään runkoon. Vaihteen suotuisa lämpötilakäyttäytyminen johtuu hyvästä tehosta, suuresta rungon pinnasta ja tehosta riippuvasta jäähdytysjärjestelmästä. 5. Tehonottoakselien mallit..s...v...f...h...d...k. Umpiakseli Vahvistettu Laippa akseli Putkiakseli Putkiakseli Putkiakseli umpiakseli sovituskiilauralla kutistuslevyä hammasnapaprofiililla varten DIN 5480 mukaan Kuva 8: Tehonottoakselien mallit 5.3 Runko Runko on valurautaa, tarvittaessa se voidaan valmistaa myös teräksestä. Kokoon saakka rungot on tehty yhdestä osasta. Poikkeuksia ovat mallit HSH ja HPH, jotka on varustettu kuten muiden mallien koot 3:sta :een kaksiosaisella rungolla. Runko on tehty vääntymättömäksi ja sen muoto takaa hyvän ääni ja lämpötilakäyttäytymisen. Vaihteen runko on varusteltu seuraavasti: Kuljetusaukot (riittävästi mitoitettu kuljetusta varten) Tarkastus ja asennuskansi (öljyntäyttöä ja/tai tarkastusta varten) Öljynnäkölasi tai öljynmittatikku (öljymäärän tarkistusta varten) Öljynpoistoruuvi (öljynpoistoon) Ilmasuodatin tai ilmausruuvi (ilmanvaihtoon ja poistoon) Tuuletuksen, öljyntäytön, öljymäärän ja öljynpoiston väritunnukset: Ilmauskohta: keltainen Öljynpoistokohta: valkoinen Öljyntäyttökohta: keltainen Voitelukohta: punainen Öljymäärä: punainen Öljymäärä: punainen 6 / 94

27 ) Kuva 9: Vaihteiden varustus mallien H..H vaihteissa ) vain HSH Kuva 0: Vaihteiden varustus mallien H..H 3 vaihteissa Kuva : Vaihteiden varustus mallien H..M 3 vaihteissa 7 / 94

28 Kuva : Vaihteiden varustus mallien B..H ja T..H vaihteissa Kuva 3: Vaihteiden varustus mallien B..H 3 vaihteissa Kuva 4: Vaihteiden varustus mallien B..M 3 vaihteissa Runko 0 Tyyppikilpi Kuljetusaukot Vaihteen kiinnitys 3 Kansi Puhaltimen kupu 4 Kansi 3 Puhallin 5 Akselien tiivisteet 4 Tarkastus ja asennuskansi 6 Öljynmittatikku 5 Oikaisupinnat 7 Rungon tuuletus ja ilmanvaihto 6 Oikaisukierre 8 Öljynpoistoruuvi 7 Öljyntäyttö 9 Kansi ja/tai laakerivars 8 Vääntömomenttituen kiinnitys 8 / 94

29 Kuva 5: Vaihteiden varustus malleissa B3.H / T3.H vaihteissa Kuva 6: Vaihteiden varustus mallien B3.H 3 vaihteissa Päävaihde 0 Vaihteen kiinnitys Kuljetusaukot Oikaisupinnat 3 Akselien tiivisteet Oikaisukierre 4 Öljynmittatikku 3 Apuvaihde 5 Rungon tuuletus ja ilmanvaihto 4 Sähkömoottori 6 Öljynpoistoruuvi 5 Ohituskytkin 7 Puhaltimen kupu 6 Paluusulku 8 Puhallin 7 Kierroslukuvalvonta 9 Tarkastus ja asennuskansi 8 Öljyntäyttöruuvi Vaihteen tarkka kuvallinen esitys on vaihdedokumenttien piirustuksissa. 9 / 94

30 5.4 Hammastetut osat 5.5 Voitelu Ulkopuolelta hammastetut vaihteen osat on hiiletyskarkaistu. Lieriöpyörähammastukset on hiottu. Hammastuksen korkeasta laadusta johtuen vaihteen melutaso on minimoitu ja käyttövarma käynti taattu. Hammaspyörät on yhdistetty puristussovitteilla ja sovitejousilla tai kutistussovittimilla akseleihin. Liitokset siirtävät esiintyvät vääntömomentit riittävällä varmuudella Uppovoitelu Ellei sopimuksessa muuta sovittu, hammastukset ja laakerit saavat riittävästi öljyä uppovoitelulla. Sen ansiosta vaihteita ei tarvitse usein huoltaa Painevoitelu asennetulla öljynsyöttölaitteella Vaakasuorasta poikkeavissa asennusasennoissa, korkeissa laakerin kierrosluvuissa ja hammastusten korkeissa kehänopeuksissa uppovoitelua voidaan täydentää ja/tai se voidaan korvata sopimuksen mukaan painevoitelulla. Öljynsyöttölaite on asennettu kiinteästi vaihteeseen ja se koostuu laippapumpusta, karkeasta suodattimesta, paineensäätimestä ja vastaavasta putkituksesta. Kokojen 3:sta :een vaihteissa karkea suodatin on korvattu kaksoiskytkinsuotimella. Asennettujen laippapumppujen kuljetussuunta on riippumaton pyörimissuunnasta. 3 4 H... H... 3 Kuva 7: Mallien H vaihteisiin asennettu öljynsyöttölaite 3 4 Kuva 8: B... B... 3 Mallien B vaihteisiin asennettu öljynsyöttölaite Laippapumppu 3 Karkeasuodatin Paineensäädin 4 Kaksoiskytkinsuodatin Vaihteen tarkka kuvallinen esitys on vaihdedokumenttien piirustuksissa. 30 / 94

31 Vaihteisiin, joissa on asennettu öljynsyöttölaite, on ennen käyttöönottoa ehdottomasti kytkettävä toimiva paineensäädin. Tilauksen mukaan voidaan tietyissä käyttötapauksissa asentaa laippapumpun sijasta moottoripumppu. 0.5 bar Kytketään tarpeen mukaan avaamaan tai sulkemaan. Öljynsyöttölaitteen komponenttien käytössä ja huollossa on noudatettava komponenttien käyttöohjeita. Tekniset tiedot on annettu erittelyssä ja/tai laiteluettelossa. 5.6 Akselien laakerointi Kaikki akselit on laakeroitu rullalaakereilla. 5.7 Akselien tiivisteet Tarpeen mukaan säteittäisakselin tiivisterenkaat, sokkelotiivisteet, Taconite tiivisteet tai Tacolab tiivisteet akselien aukoissa estävät, että öljyä pääsee vuotamaan tai likaa pääsee vaihteeseen Säteittäisakselin tiivisterenkaat Säteittäisakselin tiivisterenkaita käytetään yleisesti standarditiivisteinä. Ne on yleensä varustettu ylimääräisellä pölyhuulella varsinaisen tiivistehuulen suojaksi ulkopuolelta tunkevaa likaa vastaan. Jos pölyä syntyy hyvin paljon, ei käyttö ole mahdollista. Kuva 9: Säteittäisakselin tiivisterengas 5.7. Sokkelotiivisteet Sokkelotiivisteet kosketusvapaina tiivisteinä estävät akselien kulumisen, ovat siten huoltovapaita ja huolehtivat suotuisista lämpötilaolosuhteista. Niitä voidaan käyttää vain tietyissä välityksissä ja vähimmäiskierrosluvuissa. Varaosapiirustuksesta ja varaosaluettelosta voit katsoa, onko vaihde varustettu sokkelotiivisteillä. Kuva 0: Sokkelotiivisterengas Nämä tiivisteet vaativat varman käytön takaamiseksi kiinteän, vaakasuoran asennon ilman likaveden tai korkean pölymäärän esiintymistä. Jos vaihdetta täytetään liikaa, voi syntyä vuoto; sama koskee öljyä, jonka vaahto osuus on korkea. 3 / 94

32 5.7.3 Taconite tiiviste Taconite tiivisteet on suunniteltu erityisesti pölyisiä sijoituspaikkoja varten. Pölyn tunkeutuminen estetään yhdistämällä kolme tiiviste elementtiä (säteittäisakselin tiivisterengas, lamellitiiviste ja rasvalla täytetty voideltava sokkelotiiviste). 4 3 Kuva : Taconite tiiviste Säteittäisakselin tiivisterengas 3 Sokkelotiiviste, täytetty rasvalla, voideltava Lamellitiiviste 4 Litteä voitelunippa AM0x DIN 3404 mukaan Taconite tiivisteissä erotetaan seuraavat tyyppivaihtoehdot: Taconite "E" Taconite "F" 4 3 Taconite "F F" ja "F H" Taconite "F K" Kuva : Taconite tiiviste, Vaihtoehdot E, F, F F, F H ja F K Tehonotto 3 Taconite "F H" Taconite "F F" 4 Taconite "F K" 3 / 94

33 Taulukko : Taconite tyyppivaihtoehto "E" "F" "F F" "F H" "F K" Taconite tiivistevaihtoehtojen kuvaus Käyttöalue Kaikki käyttöakselit puhaltimen kanssa tai ilman Tehonottoakseli Rakenne S (Umpiakseli) Rakenne V (Vahvistettu umpiakseli) Rakenne F (Laippa akseli) Tehonottoakseli Rakenne H (Putkiakseli uralla) Rakenne K (Putkiakseli hammasnapaprofiililla DIN 5480 mukaan) Tehonottoakseli Rakenne H (Putkiakseli uralla) Rakenne K (Putkiakseli hammasnapaprofiililla DIN 5480 mukaan) Tehonottoakseli Rakenne D (Putkiakseli kutistuslevyä varten) Voideltava sokkelo Huomautuksia Molemminpuolin voideltava sokkelo, sis. pölytiiviin suojakuvun kosketussuojana käytöstä poispäin olevalla vaihteen puolella Käyttöpuolella voideltava sokkelo, vastapuolella pölytiivis suojakupu Tacolab tiiviste Sokkelotiivisteiden voitelussa on noudatettava annettuja voiteluvälejä (katso kappale 0, "Huolto ja kunnossapito"). Tacolab tiivisteet ovat kosketuksettomia tiivisteitä, jotka ovat kulumattomia ja huoltovapaita eivätkä sen tähden aiheuta käyttökatkoja. Tacolab tiiviste koostuu kahdesta osasta: öljysokkelosta, joka estää voiteluöljyn ulospurkautumisen. rasvalla täytetyn pölytiivisteen, joka mahdollistaa käytön hyvin pölyisessä ympäristössä Kuva 3: Tacolab tiiviste Sokkelotiivisterengas 4 Sokkelotiiviste, täytetty rasvalla, voideltava Sokkelotiivisterengas 5 Litteä voitelunippa AM0x DIN 3404 mukaan 3 Lamellitiiviste 33 / 94

34 5.8 Paluusulku Tiettyjä tarpeita varten vaihde voidaan varustaa mekaanisella palautussululla. Tämä paluusulku sallii käytössä vain määrätyn pyörimissuunnan. Pyörimissuunta on merkitty vaihteen käyttö ja tehonottopuolelle vastaavalla pyörimissuuntanuolella. Paluusulku on asennettu välilaipalla öljytiiviisti vaihteeseen ja liitetty sen öljykiertoon. Palautussulussa on keskipakoisvoiman irrottava liitin. Kun vaihde pyörii määrättyyn suuntaan, sisärengas pyörii yhdessä liitinkopan kanssa akselin pyörimissuuntaan, ulkorengas on paikallaan. Tietystä kierrosluvusta lähtien (irrotuskierrosluku) liittimet irtoavat ulkorenkaasta. Paluusulku toimii tässä käyttötilassa kulumatta Kuva 4: Paluusulku Ulkorengas 4 Akseli Sisärengas 5 Suljinkansi 3 Koppa ja liittimet 6 Jäännösöljyn poisto Kun koppa käännetään, voidaan palautussulun sulkusuunta muuttaa. Jos halutaan sulkusuunnan muutos, on joka tapauksessa otettava yhteyttä Siemensiin. Palautussulun ja vaihteen vaurioiden välttämiseksi moottoria ei saa ajaa vaihteen sulkusuuntaa vastaan. Vaihteeseen liimattu ohjetta on noudatettava. Käytön aikana ei saa alittaa vähimmäiskierroslukuja. Ennen moottorin liittämistä on määriteltävä kiertovirtaverkon kenttä suuntanäytöllä ja moottori liitettävä määrättyä pyörimissuuntaa vastaavasti. 34 / 94

35 5.9 Vääntömomenttirajoitettu paluusulku (erikoismalli) Erityisiä käyttötapauksia varten, esim. kaksoiskäytöissä, on olemassa vääntömomenttirajoitettu paluusulku. Tämä paluusulku on yhdistelmä paluusulusta ja keskipakoisvoiman irrottavista liittimistä sekä jarrusta. Liukuvääntömomentti säätyy lukuisilla painojousilla. "Liukuminen" suojaa vaihdetta ja paluusulun liittimiä liian korkeilta rasituksilta takaisinkierrossa. Lisäksi saavutetaan kaksoiskäytöissä tasainen kuorman jako molempiin vaihteisiin takaisinkiertotapauksissa x min. Kuva 5: Vääntömomenttirajoitettu paluusulku Ulkorengas 5 Lukituslanka Sisärengas 6 Ohjausruuvi ja painojousi 3 Koppa ja liittimet 7 Kitkapinta 4 Akseli (välilaippa) Vääntömomentilla rajoitettu paluusulku on asennettu välilaipalla öljytiiviisti vaihteeseen ja liitetty sen öljykiertoon. Kun koppa käännetään, voidaan palautussulun sulkusuunta muuttaa. Jos halutaan sulkusuunnan muutos, on joka tapauksessa otettava yhteyttä Siemensiin. Liukuvääntömomentti on säädetty tehtaalla oikeaan arvoon; jälkisäätö käyttöönoton yhteydessä ei ole sallittua. Säädetyn liukuvääntömomentin lukitukseen on painojousien ohjausruuvit varmistettu lukituslangalla. Takuu raukeaa, jos ruuvien lukituslanka puuttuu tai on vaurioitunut. Turvasyistä ei liukuvääntömomentin muutos ole missään tapauksessa sallittua. On olemassa vaara, että kuormaa ei voida pitää moottorin sammuttamisen jälkeen turvallisesti paikallaan ja se voi pyöriä takaisin vauhdilla. Paluusulku toimii yleensä kulumatta. Ennakoivasti on mitta "x min. " tarkistettava vuosittain ja jokaisen irrottamistapahtuman jälkeen (vain tyyppi FXRT). Palautussulun ja vaihteen vaurioiden välttämiseksi moottoria ei saa ajaa vaihteen sulkusuuntaa vastaan. Vaihteeseen liimattu ohjetta on noudatettava. 35 / 94
