1 Hammaspyörävaihde H..V, B..V koot 1:stä 22:een Asennusohje ja käyttöohje FLENDER gear units

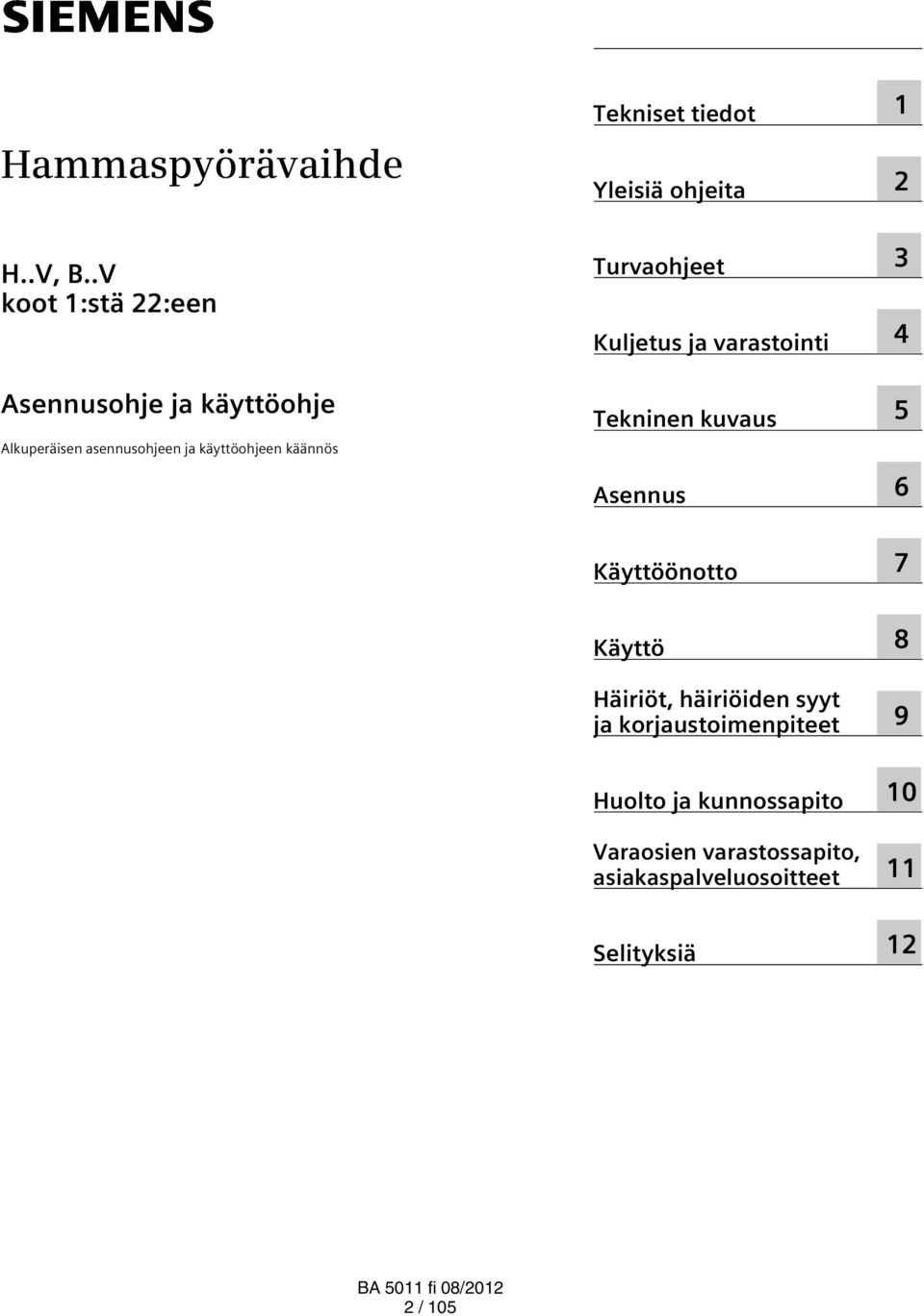

2 Hammaspyörävaihde H..V, B..V koot 1:stä 22:een Asennusohje ja käyttöohje Alkuperäisen asennusohjeen ja käyttöohjeen käännös Tekniset tiedot Yleisiä ohjeita Turvaohjeet Kuljetus ja varastointi Tekninen kuvaus Asennus Käyttöönotto 7 Käyttö Häiriöt, häiriöiden syyt ja korjaustoimenpiteet 8 9 Huolto ja kunnossapito Varaosien varastossapito, asiakaspalveluosoitteet Selityksiä 12 2 / 105

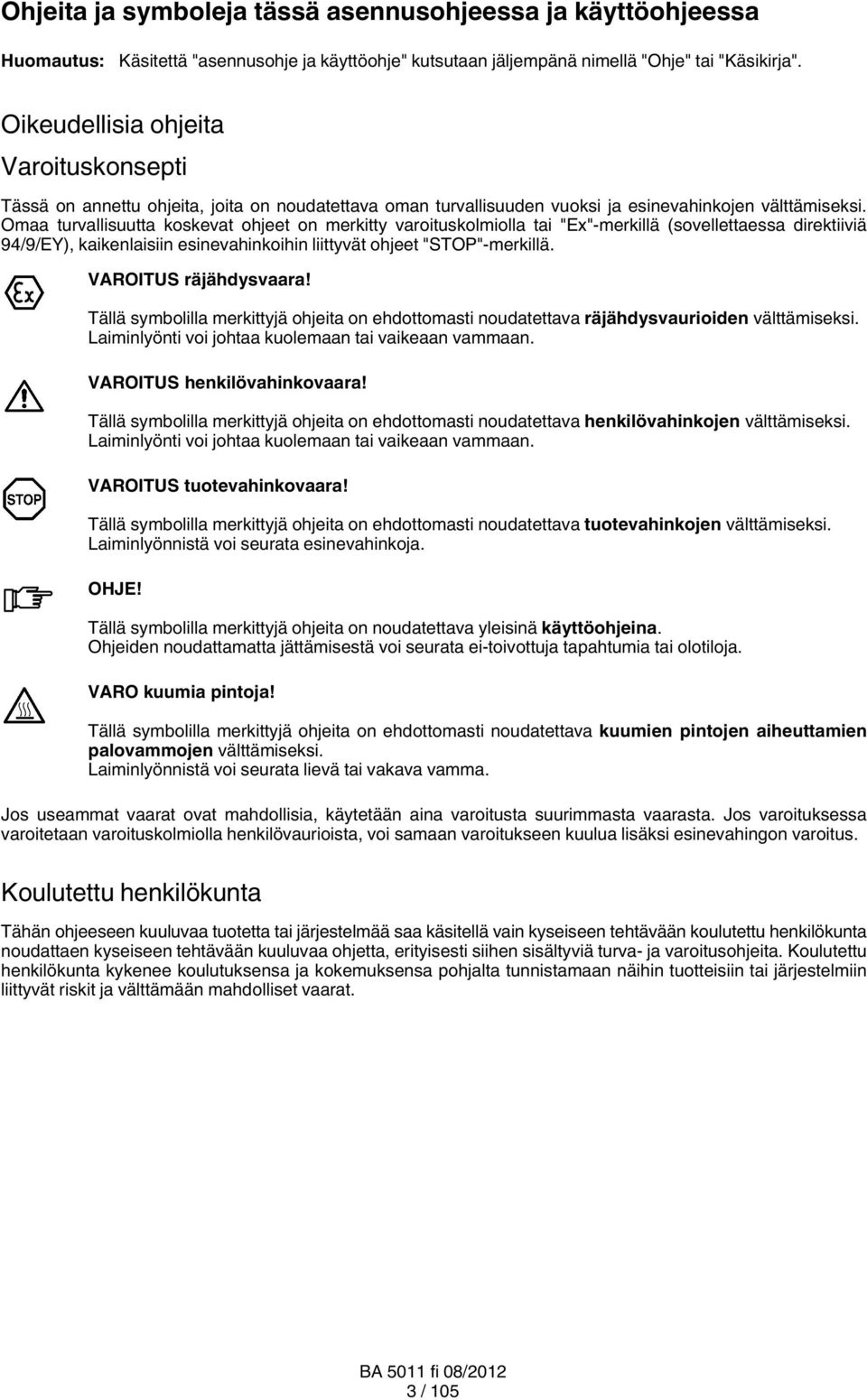

3 Ohjeita ja symboleja tässä asennusohjeessa ja käyttöohjeessa Huomautus: Käsitettä "asennusohje ja käyttöohje" kutsutaan jäljempänä nimellä "Ohje" tai "Käsikirja". Oikeudellisia ohjeita Varoituskonsepti Tässä on annettu ohjeita, joita on noudatettava oman turvallisuuden vuoksi ja esinevahinkojen välttämiseksi. Omaa turvallisuutta koskevat ohjeet on merkitty varoituskolmiolla tai "Ex" merkillä (sovellettaessa direktiiviä 94/9/EY), kaikenlaisiin esinevahinkoihin liittyvät ohjeet "STOP" merkillä. VAROITUS räjähdysvaara! Tällä symbolilla merkittyjä ohjeita on ehdottomasti noudatettava räjähdysvaurioiden välttämiseksi. Laiminlyönti voi johtaa kuolemaan tai vaikeaan vammaan. VAROITUS henkilövahinkovaara! Tällä symbolilla merkittyjä ohjeita on ehdottomasti noudatettava henkilövahinkojen välttämiseksi. Laiminlyönti voi johtaa kuolemaan tai vaikeaan vammaan. VAROITUS tuotevahinkovaara! Tällä symbolilla merkittyjä ohjeita on ehdottomasti noudatettava tuotevahinkojen välttämiseksi. Laiminlyönnistä voi seurata esinevahinkoja. OHJE! Tällä symbolilla merkittyjä ohjeita on noudatettava yleisinä käyttöohjeina. Ohjeiden noudattamatta jättämisestä voi seurata ei toivottuja tapahtumia tai olotiloja. VARO kuumia pintoja! Tällä symbolilla merkittyjä ohjeita on ehdottomasti noudatettava kuumien pintojen aiheuttamien palovammojen välttämiseksi. Laiminlyönnistä voi seurata lievä tai vakava vamma. Jos useammat vaarat ovat mahdollisia, käytetään aina varoitusta suurimmasta vaarasta. Jos varoituksessa varoitetaan varoituskolmiolla henkilövaurioista, voi samaan varoitukseen kuulua lisäksi esinevahingon varoitus. Koulutettu henkilökunta Tähän ohjeeseen kuuluvaa tuotetta tai järjestelmää saa käsitellä vain kyseiseen tehtävään koulutettu henkilökunta noudattaen kyseiseen tehtävään kuuluvaa ohjetta, erityisesti siihen sisältyviä turva ja varoitusohjeita. Koulutettu henkilökunta kykenee koulutuksensa ja kokemuksensa pohjalta tunnistamaan näihin tuotteisiin tai järjestelmiin liittyvät riskit ja välttämään mahdolliset vaarat. 3 / 105

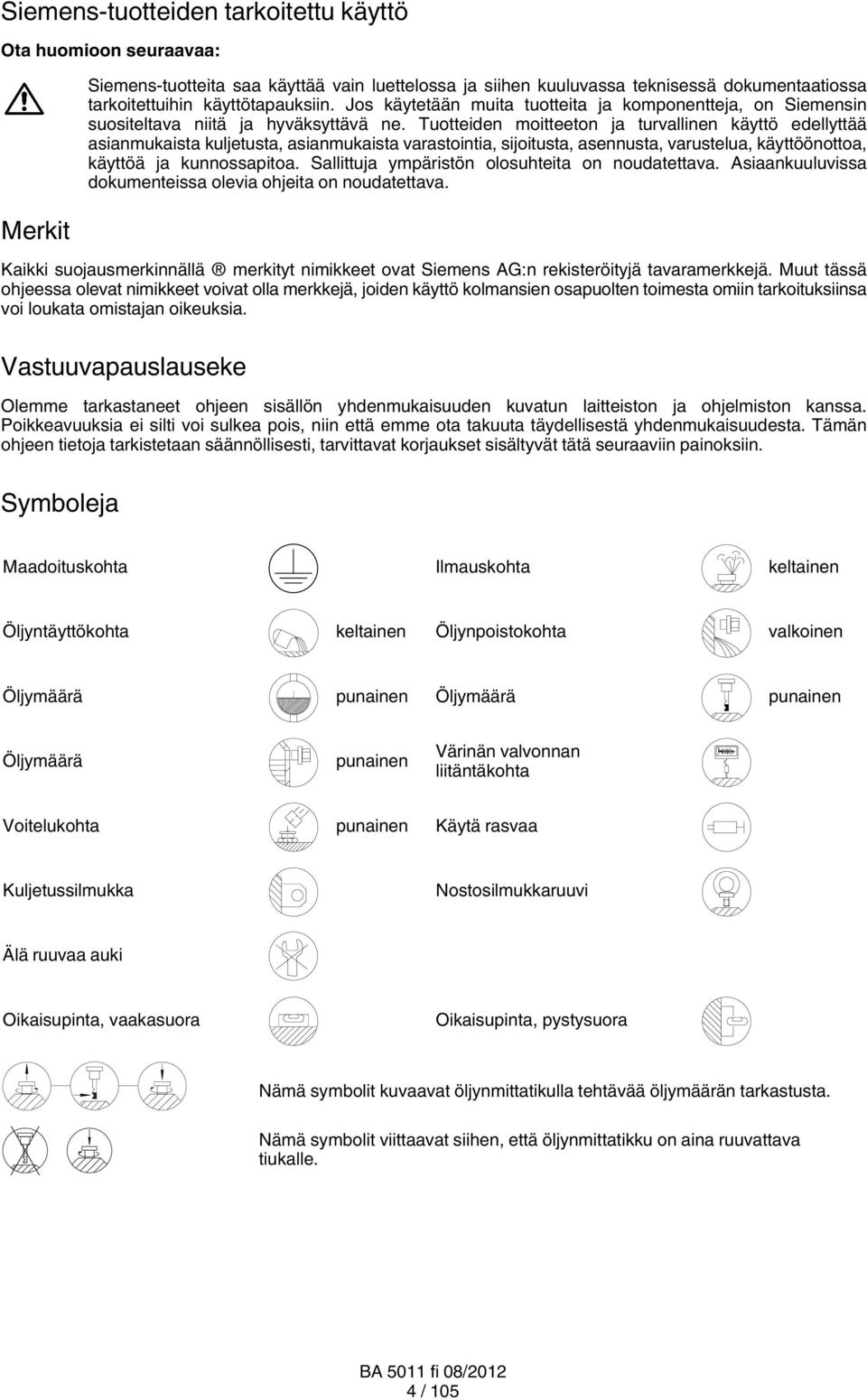

4 Siemens tuotteiden tarkoitettu käyttö Ota huomioon seuraavaa: Merkit Siemens tuotteita saa käyttää vain luettelossa ja siihen kuuluvassa teknisessä dokumentaatiossa tarkoitettuihin käyttötapauksiin. Jos käytetään muita tuotteita ja komponentteja, on Siemensin suositeltava niitä ja hyväksyttävä ne. Tuotteiden moitteeton ja turvallinen käyttö edellyttää asianmukaista kuljetusta, asianmukaista varastointia, sijoitusta, asennusta, varustelua, käyttöönottoa, käyttöä ja kunnossapitoa. Sallittuja ympäristön olosuhteita on noudatettava. Asiaankuuluvissa dokumenteissa olevia ohjeita on noudatettava. Kaikki suojausmerkinnällä merkityt nimikkeet ovat Siemens AG:n rekisteröityjä tavaramerkkejä. Muut tässä ohjeessa olevat nimikkeet voivat olla merkkejä, joiden käyttö kolmansien osapuolten toimesta omiin tarkoituksiinsa voi loukata omistajan oikeuksia. Vastuuvapauslauseke Olemme tarkastaneet ohjeen sisällön yhdenmukaisuuden kuvatun laitteiston ja ohjelmiston kanssa. Poikkeavuuksia ei silti voi sulkea pois, niin että emme ota takuuta täydellisestä yhdenmukaisuudesta. Tämän ohjeen tietoja tarkistetaan säännöllisesti, tarvittavat korjaukset sisältyvät tätä seuraaviin painoksiin. Symboleja Maadoituskohta Ilmauskohta keltainen Öljyntäyttökohta keltainen Öljynpoistokohta valkoinen Öljymäärä punainen Öljymäärä punainen Öljymäärä punainen Värinän valvonnan liitäntäkohta Voitelukohta punainen Käytä rasvaa Kuljetussilmukka Nostosilmukkaruuvi Älä ruuvaa auki Oikaisupinta, vaakasuora Oikaisupinta, pystysuora Nämä symbolit kuvaavat öljynmittatikulla tehtävää öljymäärän tarkastusta. Nämä symbolit viittaavat siihen, että öljynmittatikku on aina ruuvattava tiukalle. 4 / 105

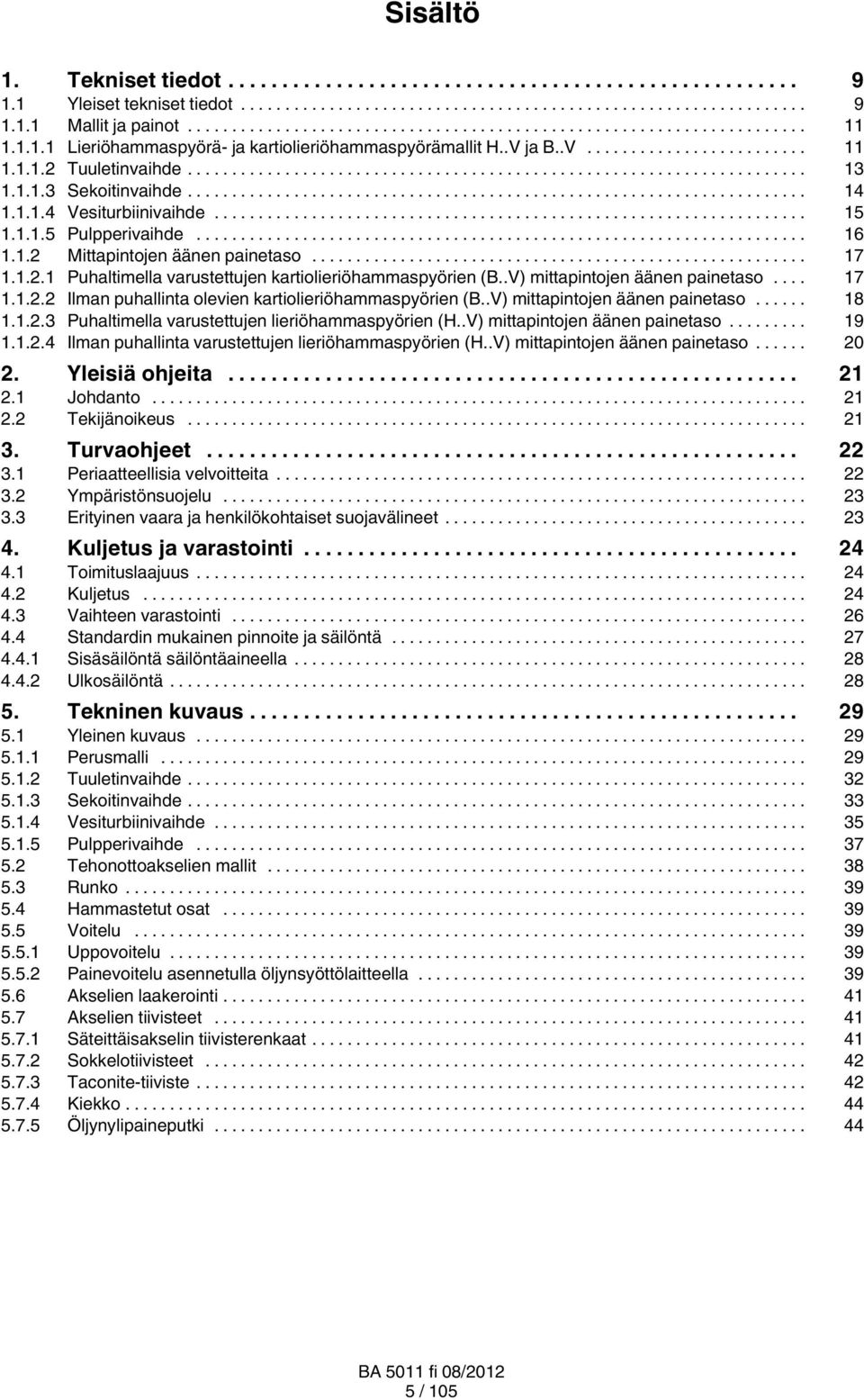

5 Sisältö 1. Tekniset tiedot Yleiset tekniset tiedot Mallit ja painot Lieriöhammaspyörä ja kartiolieriöhammaspyörämallit H..V ja B..V Tuuletinvaihde Sekoitinvaihde Vesiturbiinivaihde Pulpperivaihde Mittapintojen äänen painetaso Puhaltimella varustettujen kartiolieriöhammaspyörien (B..V) mittapintojen äänen painetaso Ilman puhallinta olevien kartiolieriöhammaspyörien (B..V) mittapintojen äänen painetaso Puhaltimella varustettujen lieriöhammaspyörien (H..V) mittapintojen äänen painetaso Ilman puhallinta varustettujen lieriöhammaspyörien (H..V) mittapintojen äänen painetaso Yleisiä ohjeita Johdanto Tekijänoikeus Turvaohjeet Periaatteellisia velvoitteita Ympäristönsuojelu Erityinen vaara ja henkilökohtaiset suojavälineet Kuljetus ja varastointi Toimituslaajuus Kuljetus Vaihteen varastointi Standardin mukainen pinnoite ja säilöntä Sisäsäilöntä säilöntäaineella Ulkosäilöntä Tekninen kuvaus Yleinen kuvaus Perusmalli Tuuletinvaihde Sekoitinvaihde Vesiturbiinivaihde Pulpperivaihde Tehonottoakselien mallit Runko Hammastetut osat Voitelu Uppovoitelu Painevoitelu asennetulla öljynsyöttölaitteella Akselien laakerointi Akselien tiivisteet Säteittäisakselin tiivisterenkaat Sokkelotiivisteet Taconite tiiviste Kiekko Öljynylipaineputki / 105

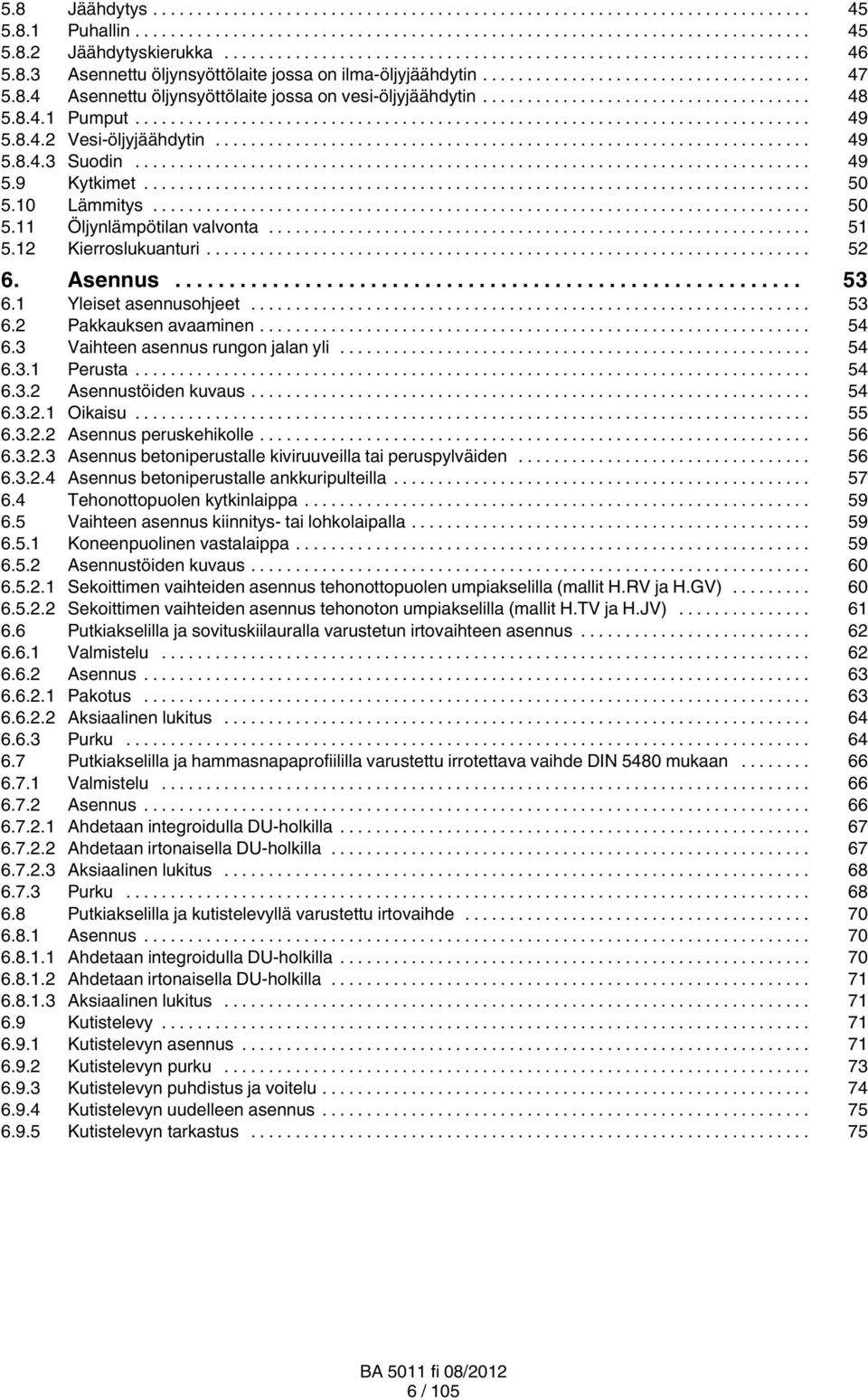

6 5.8 Jäähdytys Puhallin Jäähdytyskierukka Asennettu öljynsyöttölaite jossa on ilma öljyjäähdytin Asennettu öljynsyöttölaite jossa on vesi öljyjäähdytin Pumput Vesi öljyjäähdytin Suodin Kytkimet Lämmitys Öljynlämpötilan valvonta Kierroslukuanturi Asennus Yleiset asennusohjeet Pakkauksen avaaminen Vaihteen asennus rungon jalan yli Perusta Asennustöiden kuvaus Oikaisu Asennus peruskehikolle Asennus betoniperustalle kiviruuveilla tai peruspylväiden Asennus betoniperustalle ankkuripulteilla Tehonottopuolen kytkinlaippa Vaihteen asennus kiinnitys tai lohkolaipalla Koneenpuolinen vastalaippa Asennustöiden kuvaus Sekoittimen vaihteiden asennus tehonottopuolen umpiakselilla (mallit H.RV ja H.GV) Sekoittimen vaihteiden asennus tehonoton umpiakselilla (mallit H.TV ja H.JV) Putkiakselilla ja sovituskiilauralla varustetun irtovaihteen asennus Valmistelu Asennus Pakotus Aksiaalinen lukitus Purku Putkiakselilla ja hammasnapaprofiililla varustettu irrotettava vaihde DIN 5480 mukaan Valmistelu Asennus Ahdetaan integroidulla DU holkilla Ahdetaan irtonaisella DU holkilla Aksiaalinen lukitus Purku Putkiakselilla ja kutistelevyllä varustettu irtovaihde Asennus Ahdetaan integroidulla DU holkilla Ahdetaan irtonaisella DU holkilla Aksiaalinen lukitus Kutistelevy Kutistelevyn asennus Kutistelevyn purku Kutistelevyn puhdistus ja voitelu Kutistelevyn uudelleen asennus Kutistelevyn tarkastus / 105

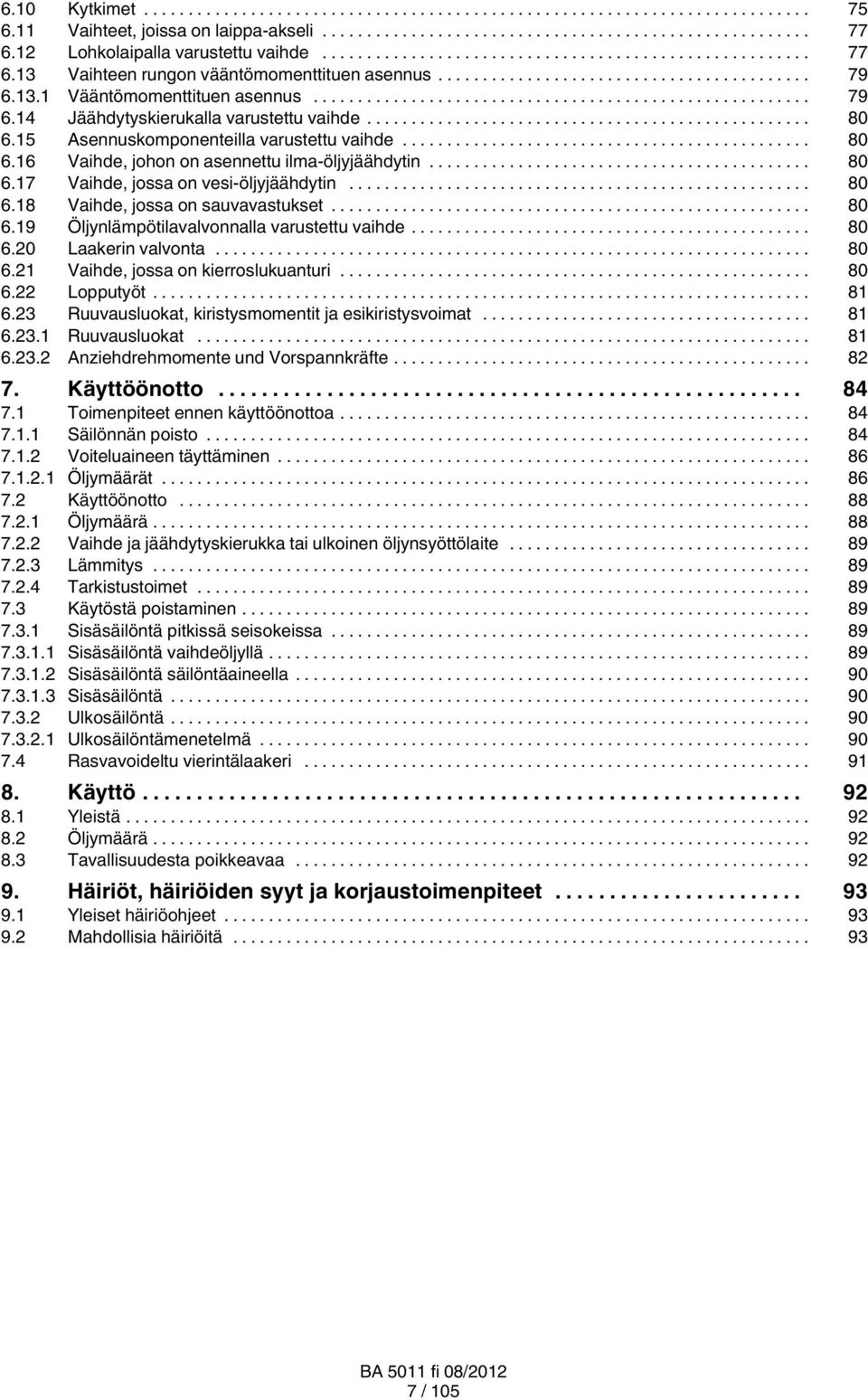

7 6.10 Kytkimet Vaihteet, joissa on laippa akseli Lohkolaipalla varustettu vaihde Vaihteen rungon vääntömomenttituen asennus Vääntömomenttituen asennus Jäähdytyskierukalla varustettu vaihde Asennuskomponenteilla varustettu vaihde Vaihde, johon on asennettu ilma öljyjäähdytin Vaihde, jossa on vesi öljyjäähdytin Vaihde, jossa on sauvavastukset Öljynlämpötilavalvonnalla varustettu vaihde Laakerin valvonta Vaihde, jossa on kierroslukuanturi Lopputyöt Ruuvausluokat, kiristysmomentit ja esikiristysvoimat Ruuvausluokat Anziehdrehmomente und Vorspannkräfte Käyttöönotto Toimenpiteet ennen käyttöönottoa Säilönnän poisto Voiteluaineen täyttäminen Öljymäärät Käyttöönotto Öljymäärä Vaihde ja jäähdytyskierukka tai ulkoinen öljynsyöttölaite Lämmitys Tarkistustoimet Käytöstä poistaminen Sisäsäilöntä pitkissä seisokeissa Sisäsäilöntä vaihdeöljyllä Sisäsäilöntä säilöntäaineella Sisäsäilöntä Ulkosäilöntä Ulkosäilöntämenetelmä Rasvavoideltu vierintälaakeri Käyttö Yleistä Öljymäärä Tavallisuudesta poikkeavaa Häiriöt, häiriöiden syyt ja korjaustoimenpiteet Yleiset häiriöohjeet Mahdollisia häiriöitä / 105

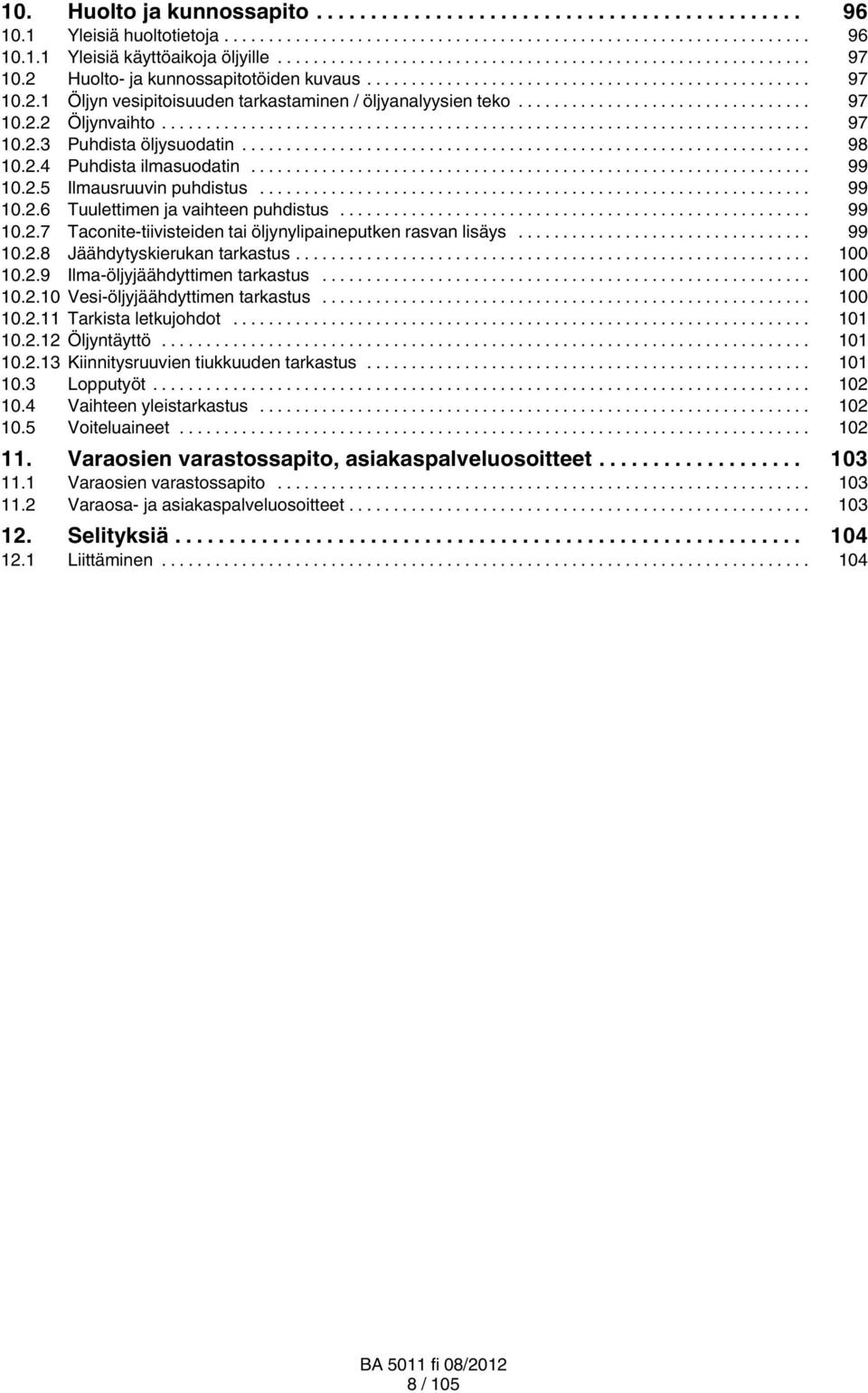

8 10. Huolto ja kunnossapito Yleisiä huoltotietoja Yleisiä käyttöaikoja öljyille Huolto ja kunnossapitotöiden kuvaus Öljyn vesipitoisuuden tarkastaminen / öljyanalyysien teko Öljynvaihto Puhdista öljysuodatin Puhdista ilmasuodatin Ilmausruuvin puhdistus Tuulettimen ja vaihteen puhdistus Taconite tiivisteiden tai öljynylipaineputken rasvan lisäys Jäähdytyskierukan tarkastus Ilma öljyjäähdyttimen tarkastus Vesi öljyjäähdyttimen tarkastus Tarkista letkujohdot Öljyntäyttö Kiinnitysruuvien tiukkuuden tarkastus Lopputyöt Vaihteen yleistarkastus Voiteluaineet Varaosien varastossapito, asiakaspalveluosoitteet Varaosien varastossapito Varaosa ja asiakaspalveluosoitteet Selityksiä Liittäminen / 105

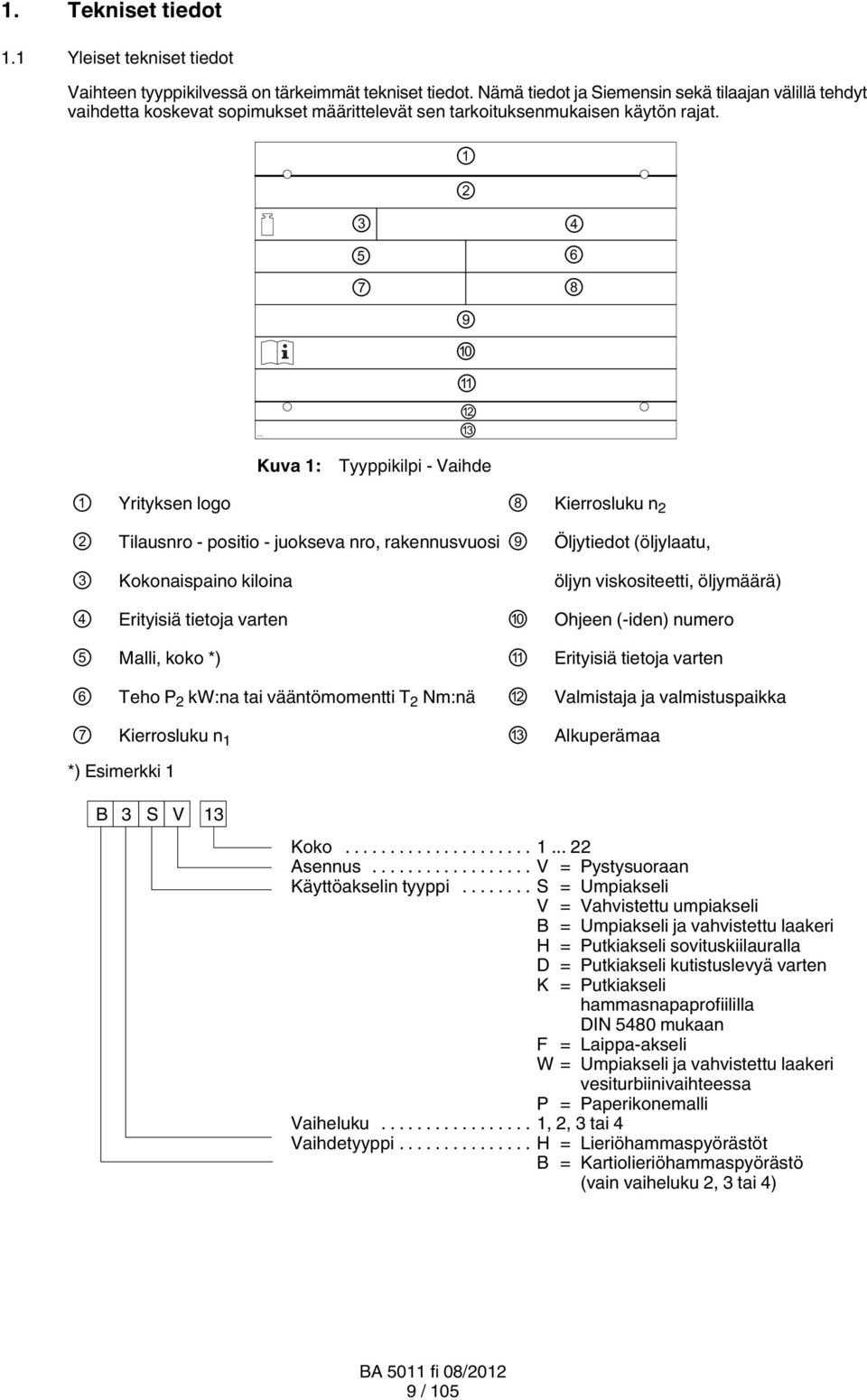

9 1. Tekniset tiedot 1.1 Yleiset tekniset tiedot Vaihteen tyyppikilvessä on tärkeimmät tekniset tiedot. Nämä tiedot ja Siemensin sekä tilaajan välillä tehdyt vaihdetta koskevat sopimukset määrittelevät sen tarkoituksenmukaisen käytön rajat Kuva 1: Tyyppikilpi - Vaihde 1 Yrityksen logo 8 Kierrosluku n 2 2 Tilausnro - positio - juokseva nro, rakennusvuosi 9 Öljytiedot (öljylaatu, 3 Kokonaispaino kiloina öljyn viskositeetti, öljymäärä) 4 Erityisiä tietoja varten 10 Ohjeen (-iden) numero 5 Malli, koko *) 11 Erityisiä tietoja varten 6 Teho P 2 kw:na tai vääntömomentti T 2 Nm:nä 12 Valmistaja ja valmistuspaikka 7 Kierrosluku n 1 13 Alkuperämaa *) Esimerkki 1 B 3 S V 13 Koko Asennus... V = Pystysuoraan Käyttöakselin tyyppi... S = Umpiakseli V = Vahvistettu umpiakseli B = Umpiakseli ja vahvistettu laakeri H = Putkiakseli sovituskiilauralla D = Putkiakseli kutistuslevyä varten K = Putkiakseli hammasnapaprofiililla DIN 5480 mukaan F = Laippa-akseli W = Umpiakseli ja vahvistettu laakeri vesiturbiinivaihteessa P = Paperikonemalli Vaiheluku... 1, 2, 3 tai 4 Vaihdetyyppi... H = Lieriöhammaspyörästöt B = Kartiolieriöhammaspyörästö (vain vaiheluku 2, 3 tai 4) 9 / 105

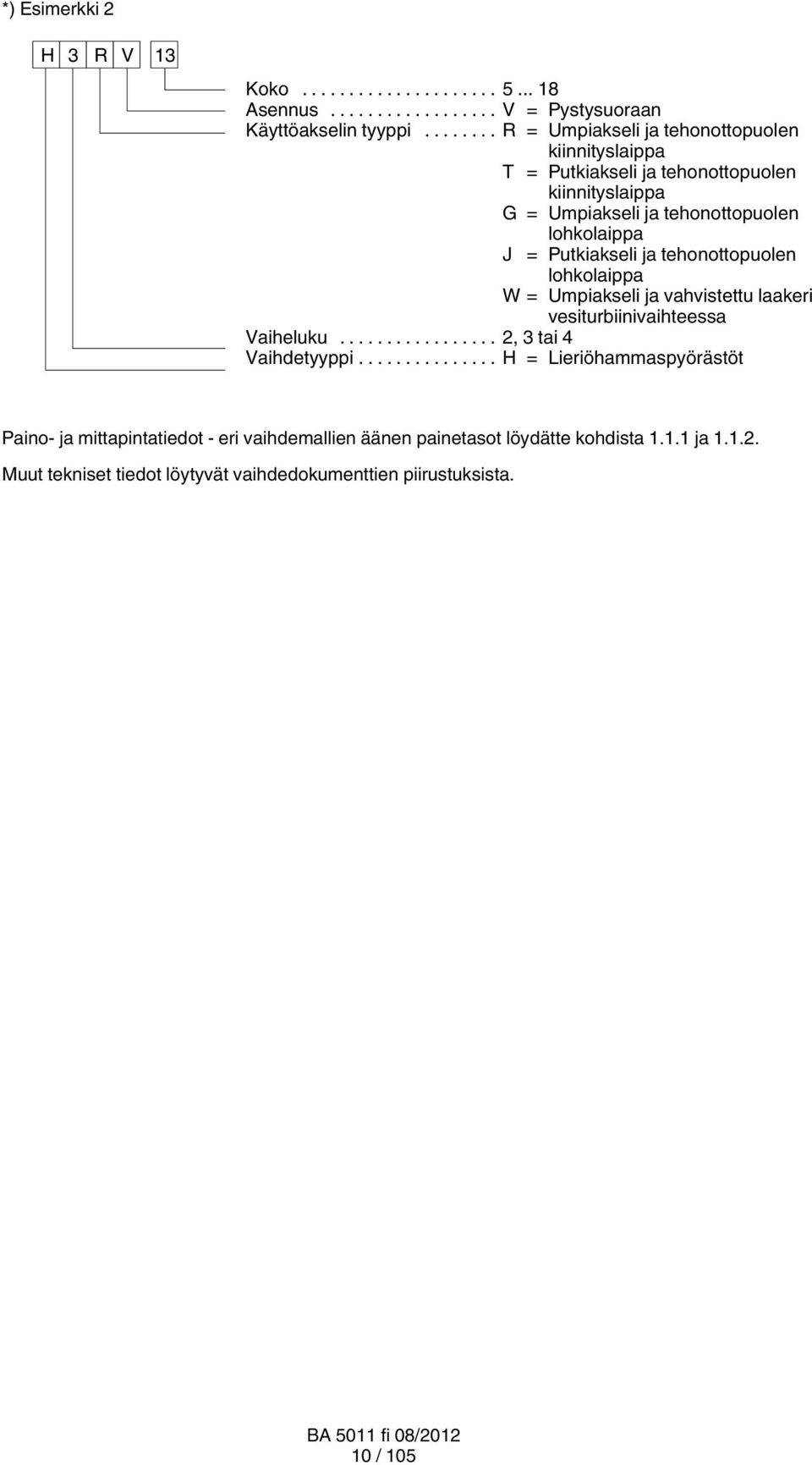

10 *) Esimerkki 2 H 3 R V 13 Koko Asennus... V = Pystysuoraan Käyttöakselin tyyppi... R = Umpiakseli ja tehonottopuolen kiinnityslaippa T = Putkiakseli ja tehonottopuolen kiinnityslaippa G = Umpiakseli ja tehonottopuolen lohkolaippa J = Putkiakseli ja tehonottopuolen lohkolaippa W = Umpiakseli ja vahvistettu laakeri vesiturbiinivaihteessa Vaiheluku... 2, 3 tai 4 Vaihdetyyppi... H = Lieriöhammaspyörästöt Paino ja mittapintatiedot - eri vaihdemallien äänen painetasot löydätte kohdista ja Muut tekniset tiedot löytyvät vaihdedokumenttien piirustuksista. 10 / 105

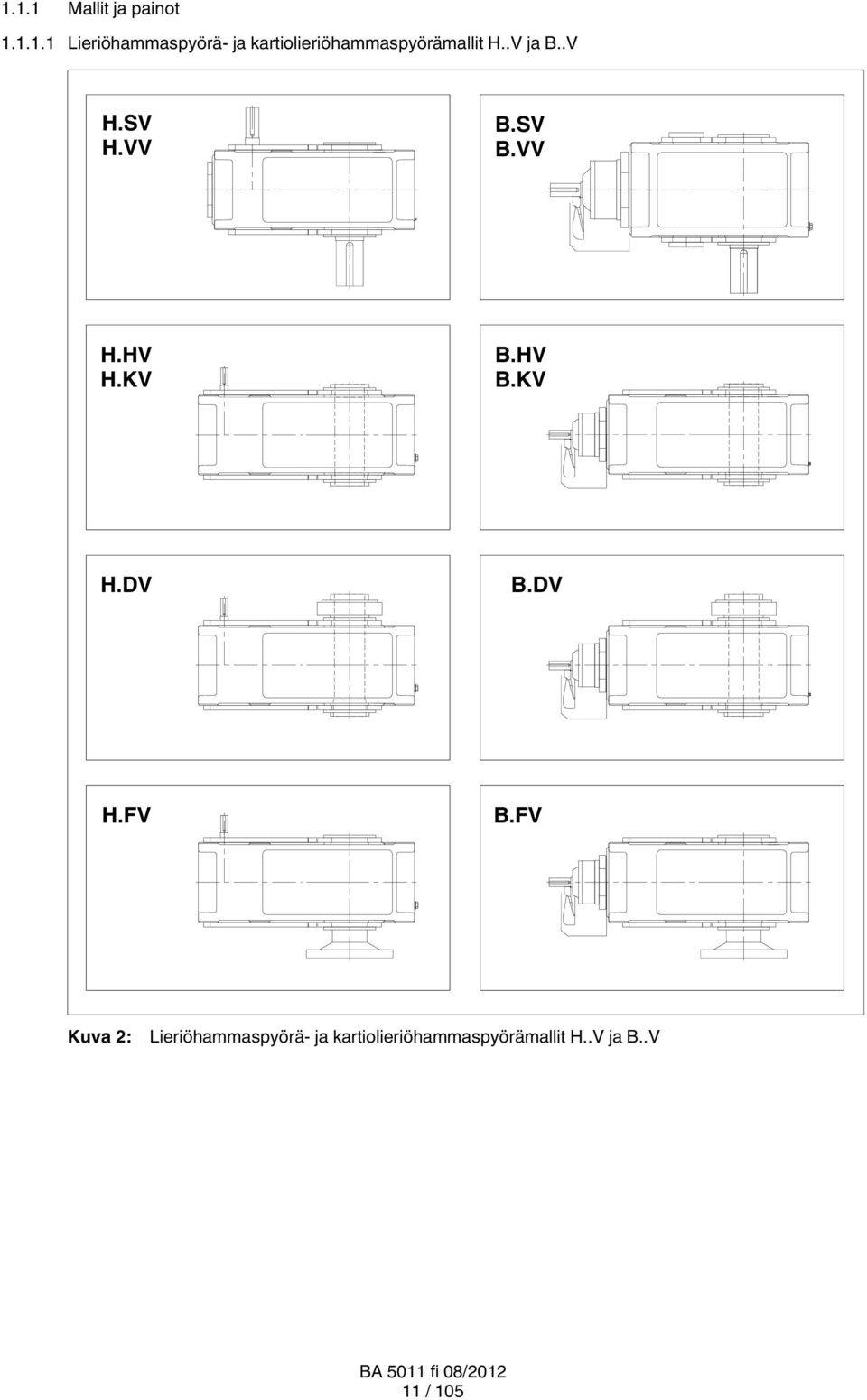

11 1.1.1 Mallit ja painot Lieriöhammaspyörä ja kartiolieriöhammaspyörämallit H..V ja B..V H.SV H.VV B.SV B.VV H.HV H.KV B.HV B.KV H.DV B.DV H.FV B.FV Kuva 2: Lieriöhammaspyörä ja kartiolieriöhammaspyörämallit H..V ja B..V 11 / 105

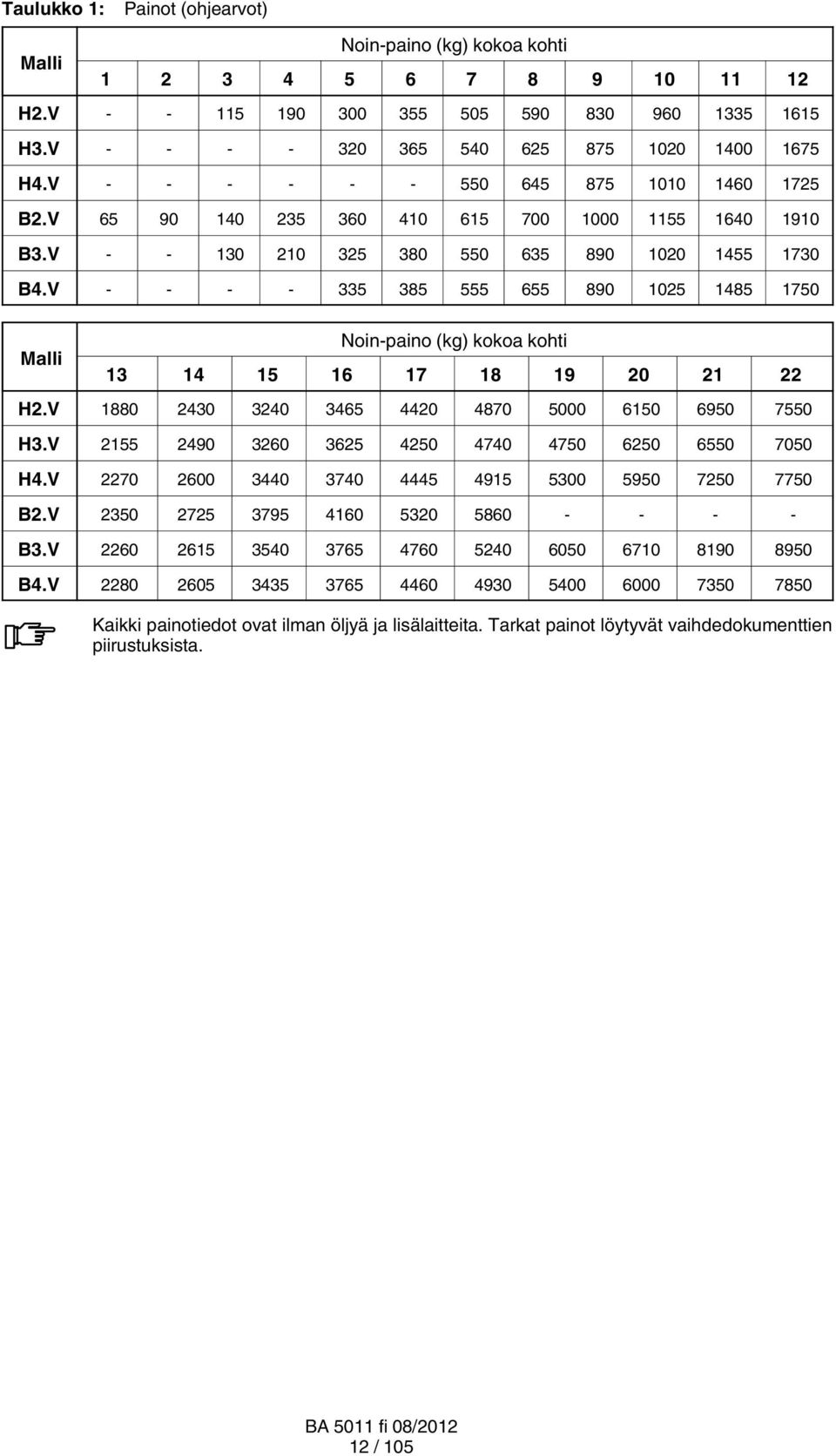

12 Taulukko 1: Painot (ohjearvot) Noin-paino (kg) kokoa kohti Malli H2.V H3.V H4.V B2.V B3.V B4.V Malli Noin-paino (kg) kokoa kohti H2.V H3.V H4.V B2.V B3.V B4.V Kaikki painotiedot ovat ilman öljyä ja lisälaitteita. Tarkat painot löytyvät vaihdedokumenttien piirustuksista. 12 / 105

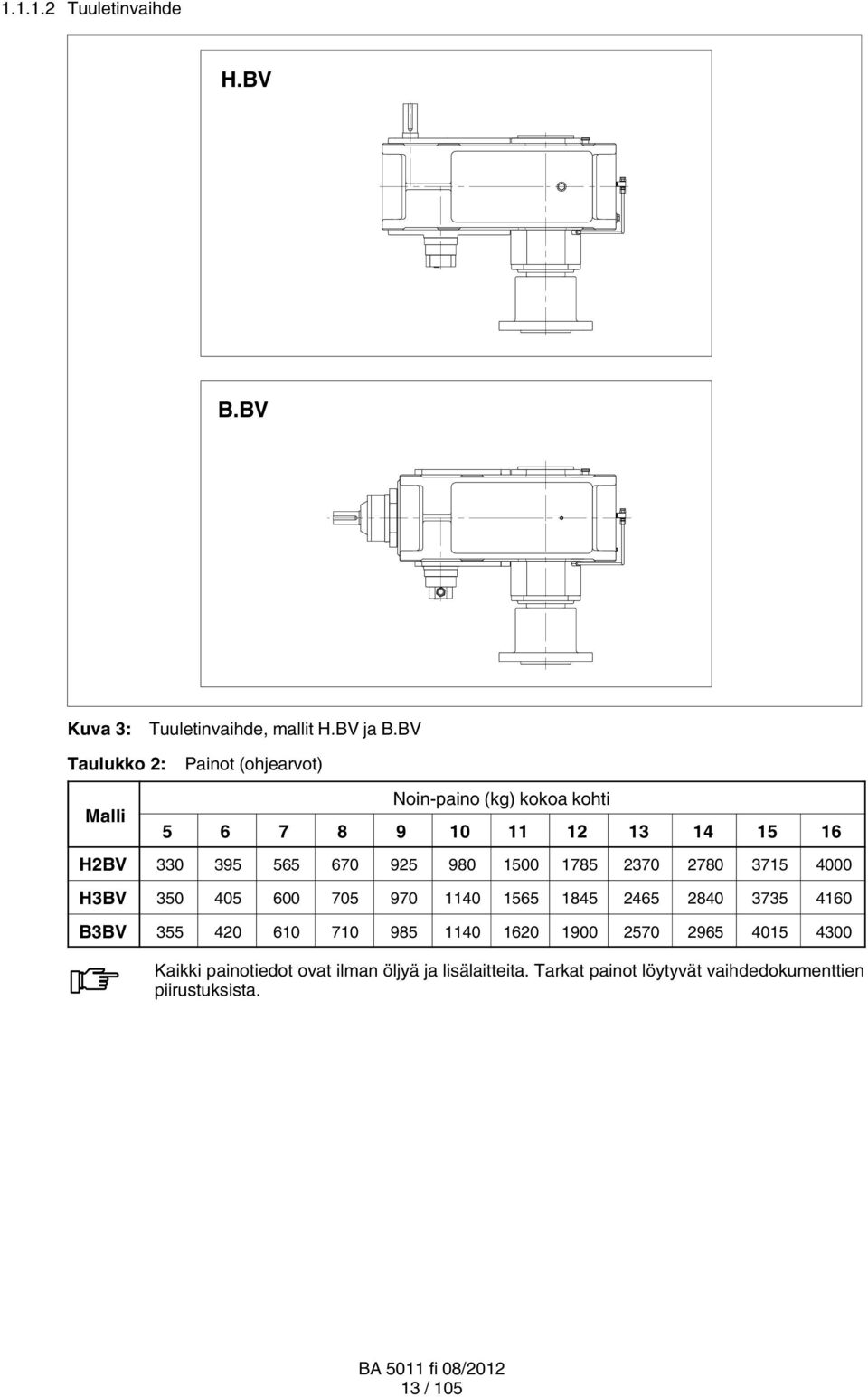

13 Tuuletinvaihde H.BV B.BV Kuva 3: Tuuletinvaihde, mallit H.BV ja B.BV Taulukko 2: Painot (ohjearvot) Malli Noin-paino (kg) kokoa kohti H2BV H3BV B3BV Kaikki painotiedot ovat ilman öljyä ja lisälaitteita. Tarkat painot löytyvät vaihdedokumenttien piirustuksista. 13 / 105

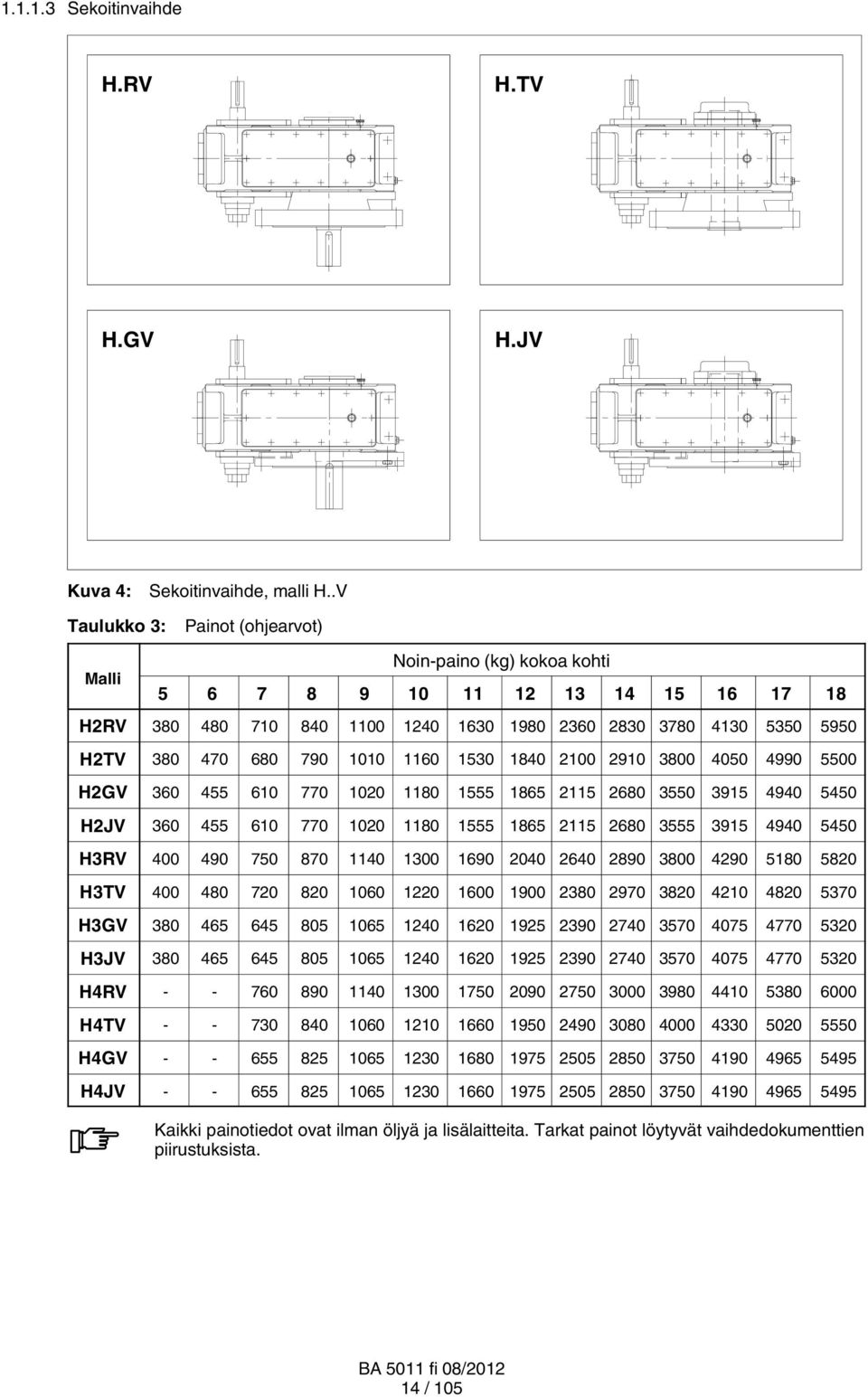

14 Sekoitinvaihde H.RV H.TV H.GV H.JV Kuva 4: Sekoitinvaihde, malli H..V Taulukko 3: Painot (ohjearvot) Malli Noin-paino (kg) kokoa kohti H2RV H2TV H2GV H2JV H3RV H3TV H3GV H3JV H4RV H4TV H4GV H4JV Kaikki painotiedot ovat ilman öljyä ja lisälaitteita. Tarkat painot löytyvät vaihdedokumenttien piirustuksista. 14 / 105

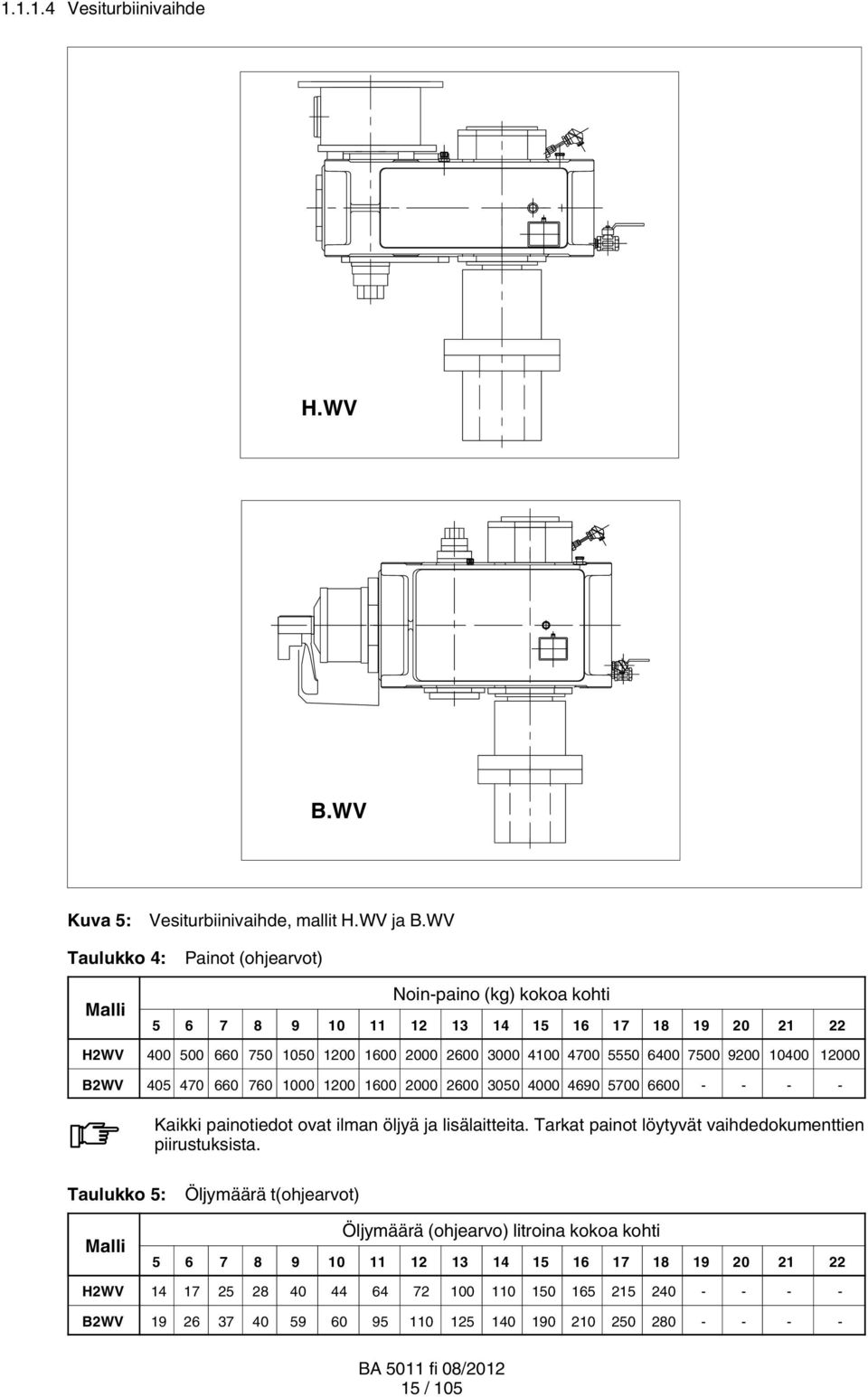

15 Vesiturbiinivaihde H.WV B.WV Kuva 5: Vesiturbiinivaihde, mallit H.WV ja B.WV Taulukko 4: Painot (ohjearvot) Malli Noin-paino (kg) kokoa kohti H2WV B2WV Kaikki painotiedot ovat ilman öljyä ja lisälaitteita. Tarkat painot löytyvät vaihdedokumenttien piirustuksista. Taulukko 5: Öljymäärä t(ohjearvot) Malli Öljymäärä (ohjearvo) litroina kokoa kohti H2WV B2WV / 105

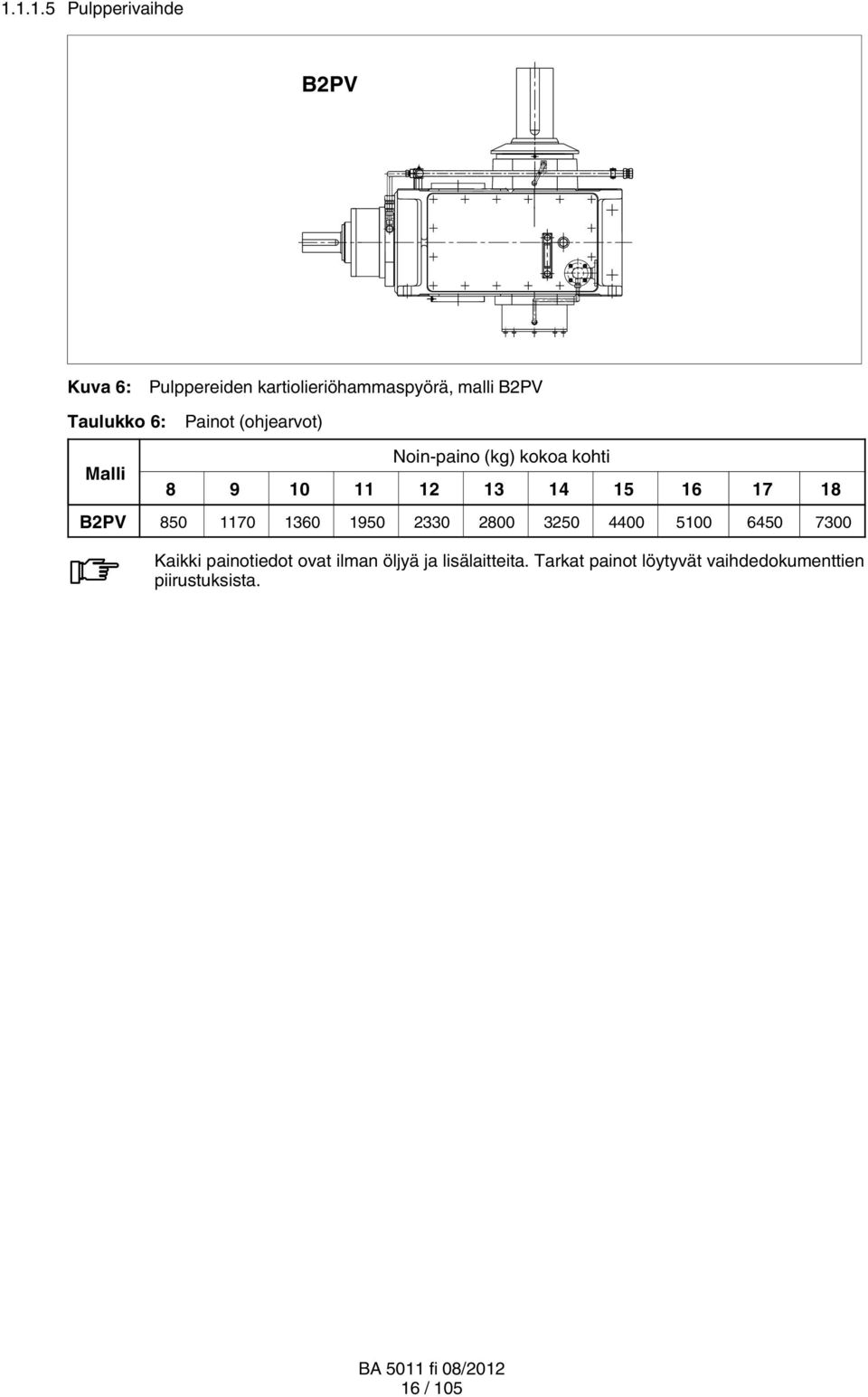

16 Pulpperivaihde B2PV Kuva 6: Pulppereiden kartiolieriöhammaspyörä, malli B2PV Taulukko 6: Painot (ohjearvot) Malli Noin-paino (kg) kokoa kohti B2PV Kaikki painotiedot ovat ilman öljyä ja lisälaitteita. Tarkat painot löytyvät vaihdedokumenttien piirustuksista. 16 / 105

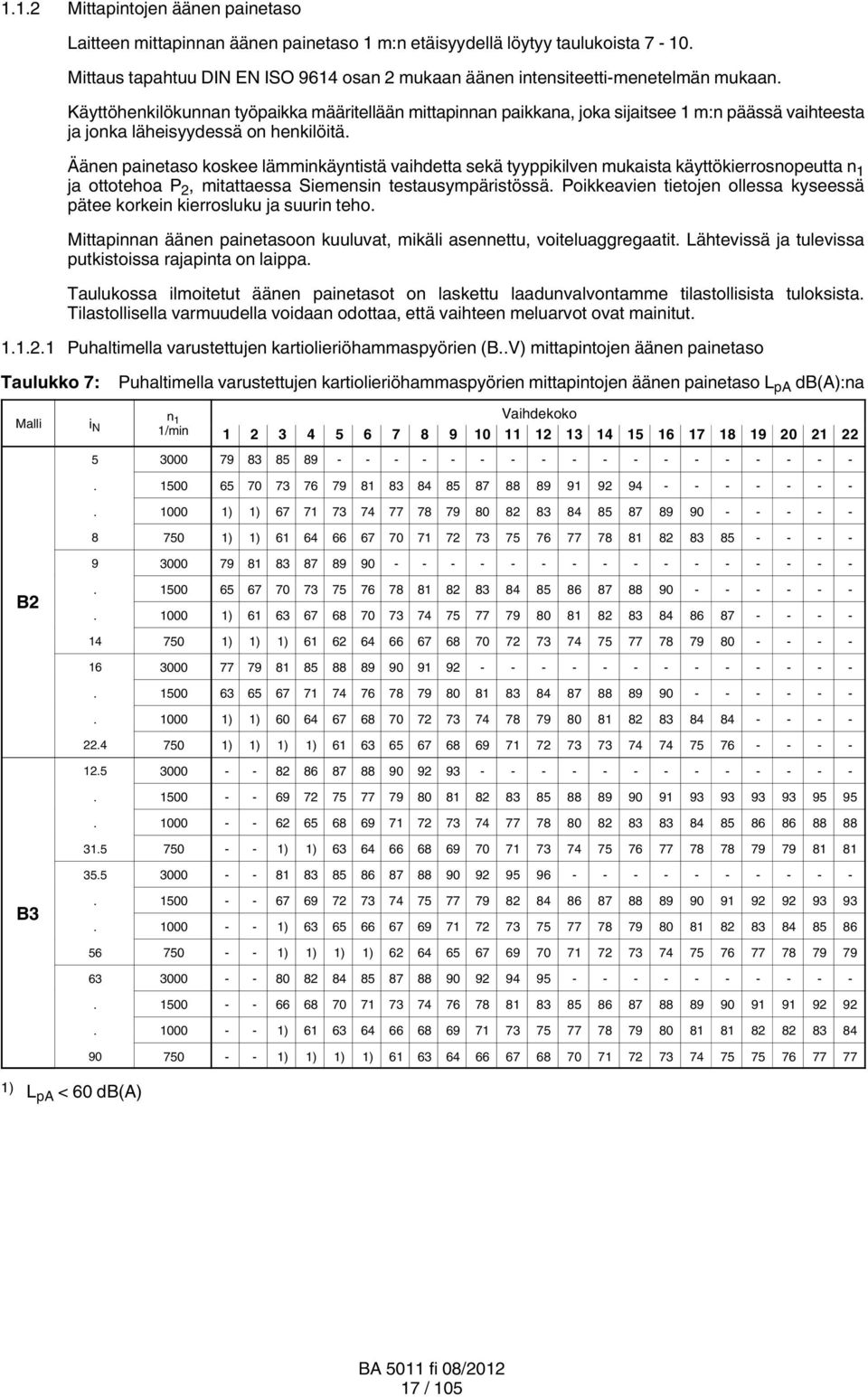

17 1.1.2 Mittapintojen äänen painetaso Laitteen mittapinnan äänen painetaso 1 m:n etäisyydellä löytyy taulukoista Mittaus tapahtuu DIN EN ISO 9614 osan 2 mukaan äänen intensiteetti menetelmän mukaan. Käyttöhenkilökunnan työpaikka määritellään mittapinnan paikkana, joka sijaitsee 1 m:n päässä vaihteesta ja jonka läheisyydessä on henkilöitä. Äänen painetaso koskee lämminkäyntistä vaihdetta sekä tyyppikilven mukaista käyttökierrosnopeutta n 1 ja ottotehoa P 2, mitattaessa Siemensin testausympäristössä. Poikkeavien tietojen ollessa kyseessä pätee korkein kierrosluku ja suurin teho. Mittapinnan äänen painetasoon kuuluvat, mikäli asennettu, voiteluaggregaatit. Lähtevissä ja tulevissa putkistoissa rajapinta on laippa. Taulukossa ilmoitetut äänen painetasot on laskettu laadunvalvontamme tilastollisista tuloksista. Tilastollisella varmuudella voidaan odottaa, että vaihteen meluarvot ovat mainitut Puhaltimella varustettujen kartiolieriöhammaspyörien (B..V) mittapintojen äänen painetaso Taulukko 7: Puhaltimella varustettujen kartiolieriöhammaspyörien mittapintojen äänen painetaso L pa db(a):na Malli i N n 1 1/min Vaihdekoko ) 1) ) 1) B ) ) 1) 1) ) 1) ) 1) 1) 1) ) 1) B ) ) L pa < 60 db(a) ) 1) 1) 1) ) ) 1) 1) 1) / 105

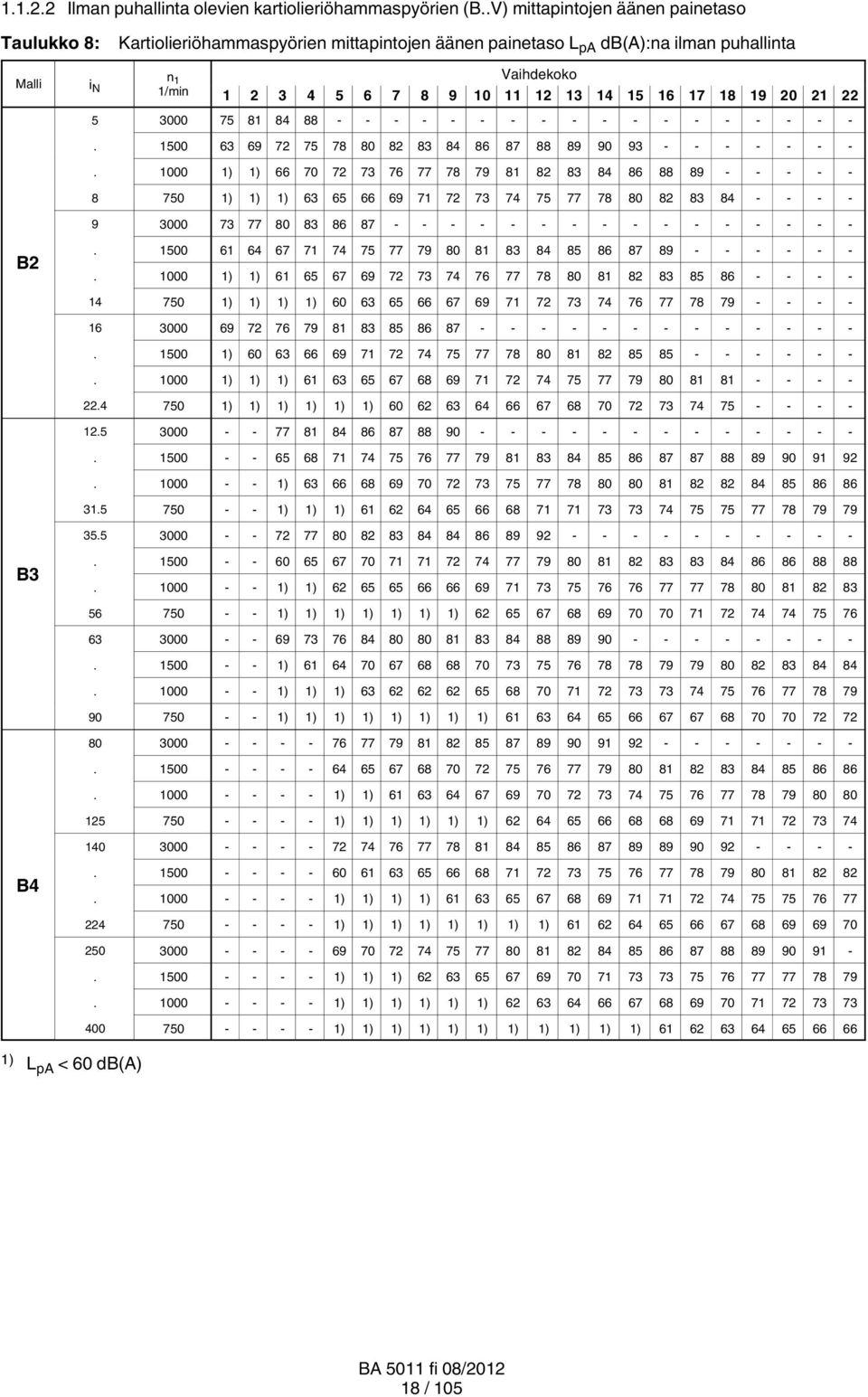

18 Ilman puhallinta olevien kartiolieriöhammaspyörien (B..V) mittapintojen äänen painetaso Taulukko 8: Kartiolieriöhammaspyörien mittapintojen äänen painetaso L pa db(a):na ilman puhallinta Malli i N n 1 1/min Vaihdekoko ) 1) ) 1) 1) B ) 1) ) 1) 1) 1) ) ) 1) 1) ) 1) 1) 1) 1) 1) ) ) 1) 1) B ) 1) ) 1) 1) 1) 1) 1) 1) ) ) 1) 1) ) 1) 1) 1) 1) 1) 1) 1) ) 1) ) 1) 1) 1) 1) 1) B ) 1) 1) 1) ) L pa < 60 db(a) ) 1) 1) 1) 1) 1) 1) 1) ) 1) 1) ) 1) 1) 1) 1) 1) ) 1) 1) 1) 1) 1) 1) 1) 1) 1) 1) / 105

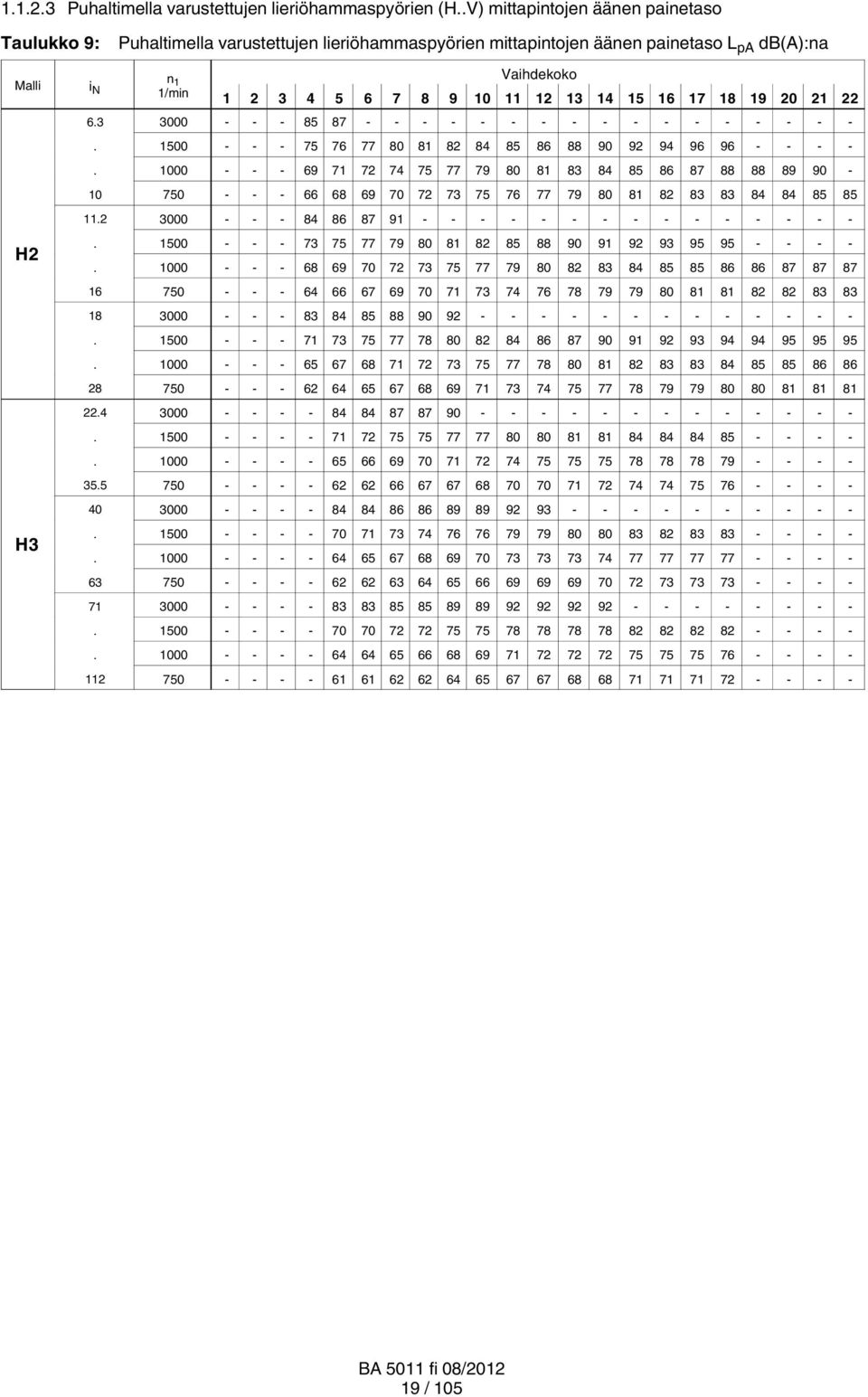

19 Puhaltimella varustettujen lieriöhammaspyörien (H..V) mittapintojen äänen painetaso Taulukko 9: Puhaltimella varustettujen lieriöhammaspyörien mittapintojen äänen painetaso L pa db(a):na Malli i N n 1 1/min H2 H3 Vaihdekoko / 105

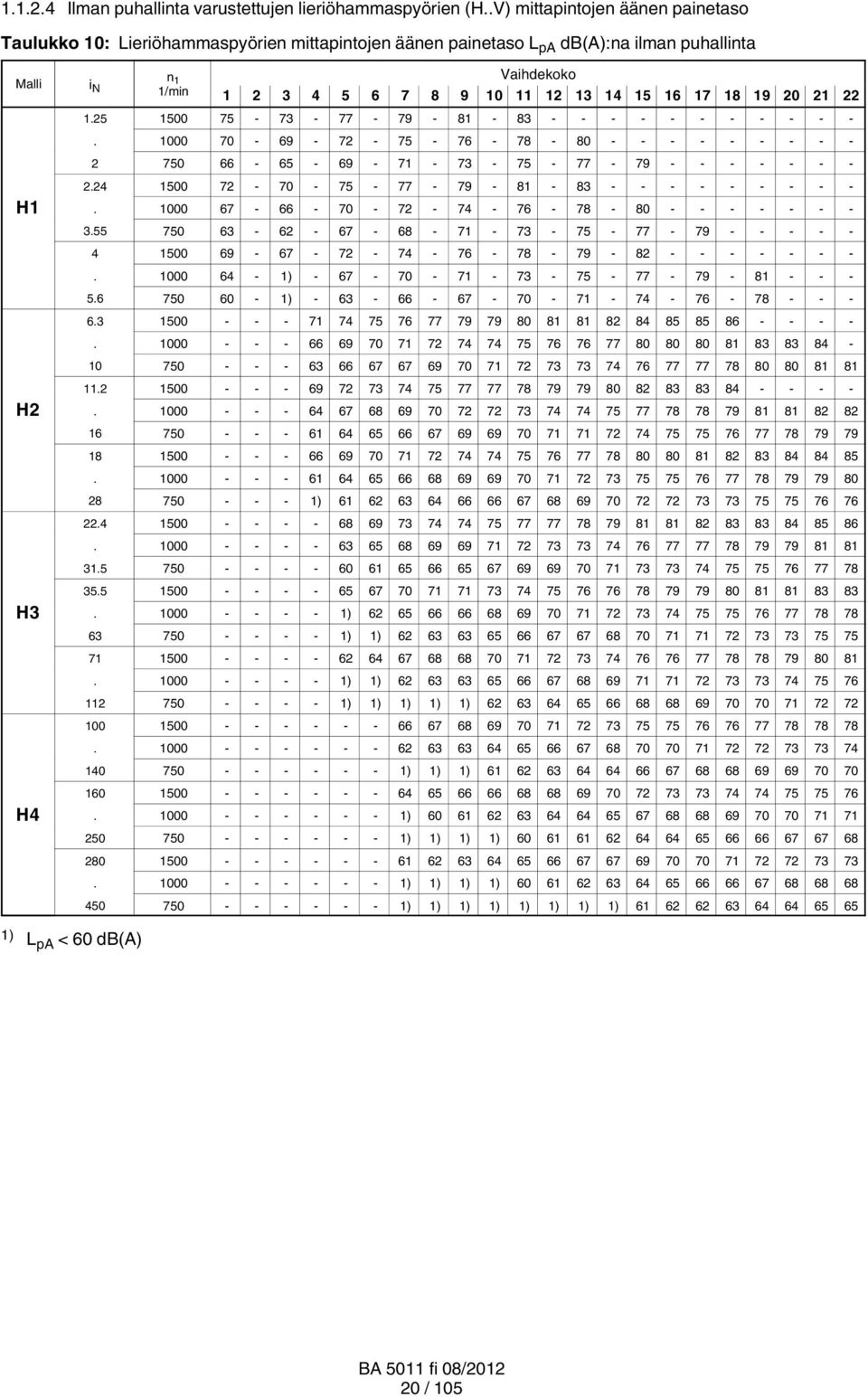

20 Ilman puhallinta varustettujen lieriöhammaspyörien (H..V) mittapintojen äänen painetaso Taulukko 10: Lieriöhammaspyörien mittapintojen äänen painetaso L pa db(a):na ilman puhallinta Malli i N n 1 1/min H1 H2 H3 H4 1) L pa < 60 db(a) Vaihdekoko ) ) ) ) ) 1) ) 1) ) 1) 1) 1) 1) ) 1) 1) ) ) 1) 1) 1) ) 1) 1) 1) ) 1) 1) 1) 1) 1) 1) 1) / 105

21 2. Yleisiä ohjeita 2.1 Johdanto Tämä ohje on osa vaihdetoimitusta ja se on säilytettävä aina vaihteen läheisyydessä. Jokaisen henkilön, joka on tekemisissä vaihteen kanssa, on etukäteen luettava tämä ohje, ymmärrettävä se ja noudatettava sitä. Siemens ei vastaa vahingoista ja käyttöhäiriöistä, jotka tapahtuvat ohjeen laiminlyönneistä. Tässä ohjeessa käsitelty "FLENDER hammaspyörävaihde" on kehitetty yleisen koneenrakennuksen mitä erilaisimmilla teollisuuden sektoreilla. Tämän valmistesarjan vaihteiden mahdollisia käyttökohteita ovat esim. jätevesien puhdistuslaitokset, kaivurit, kemian teollisuus, rautametallurgian laitokset, kuljetuslaitokset, nostolaitteet, elintarviketeollisuus, paperikoneet, köysiradat, sementtiteollisuus, yms. Vaihde on suunniteltu vain siihen käyttöalueeseen, joka on ilmoitettu kappaleessa 1, "Tekniset tiedot". Muita käyttöalueita varten tarvitaan uudet sopimusehdot. Vaihde on rakennettu tekniikan uusimman tason mukaisesti ja se toimitetaan käyttöturvallisena. Vaihteen saa ottaa käyttöön ja sitä saa käyttää ainoastaan Siemensin ja tilaajan välisessä suoritus ja toimitussopimuksessa määriteltyjen ehtojen mukaisesti. Tässä kuvattu vaihde vastaa tämän ohjeen painamisen ajankohdan teknistä tasoa. Tuotekehityssyistä pidätämme oikeuden tehdä muutoksia yksittäisiin rakenneryhmiin ja tarvikkeisiin, joita pidetään tarkoituksenmukaisina nostamaan suorituskykyä ja turvallisuutta, mutta jotka säilyttävät olennaiset tunnusmerkit. 2.2 Tekijänoikeus Tämän ohjeen tekijänoikeus on Siemens AG:llä. Ohjetta ei saa ilman lupaamme käyttää kokonaisena tai osina asiattomasti kilpailutarkoituksiin tai antaa kolmansien osapuolten käyttöön. Jos Teillä on teknisiä kysymyksiä, ottakaa yhteys tehtaaseemme tai johonkin asiakaspalvelupisteistämme. Siemens Industriegetriebe GmbH Thierbacher Straße Penig Tel.: +49 (0)37381 / 61-0 Fax: +49 (0)37381 / / 105

22 3. Turvaohjeet 3.1 Periaatteellisia velvoitteita Käytön aikana ei vaihteeseen saa astua! Vain vaihteen ollessa pysähtyneenä siihen saa astua huolto ja korjaustöitä varten! Varo, putoamisvaara! Omavaltaiset muutokset eivät ole sallittuja. Se koskee myös suojalaitteita, jotka on asennettu kosketussuojiksi. Käyttäjän on huolehdittava siitä, että jokainen vaihteen kanssa työskentelevä henkilö on lukenut ja ymmärtänyt tämän ohjeen ja noudattaa sitä kokonaisuudessaan: estääkseen käyttäjään ja kolmansiin henkilöihin kohdistuvia vaaroja varmistaakseen vaihteen käyttöturvallisuuden estääkseen väärän käsittelyn aiheuttamia käyttökatkoja ja ympäristön rasitusta. Kuljetuksessa, asennuksessa ja purkamisessa, käytössä sekä hoidossa ja huollossa on noudatettava työturvallisuuteen ja ympäristön suojeluun liittyviä määräyksiä. Vaihdetta saa käyttää, huoltaa ja/tai kunnostaa vain koulutettu henkilökunta (katso myös "Koulutettu henkilökunta" tämän ohjeen sivulla 3). Vaihteen puhdistus ulkopuolelta korkeapainepuhdistuslaitteella ei ole sallittua. Kaikki työt on tehtävä huolellisesti ja ottaen huomioon turvallisuusnäkökohdat. Vaihteessa tehtävät työt saa tehdä ainoastaan seisokin aikana. Käyttöaggregaatti on varmistettava tahattomalta käynnistykseltä (esim. sulkemalla avainkytkin tai poistamalla sähkönsyötön varoke). Kytkentäkohtaan on sijoitettava huomautuskilpi, josta ilmenee, että vaihteessa tehdään töitä. Samanaikaisesti on koko laitteen oltava kuormittamaton, ettei purkutöissä synny vaaratilanteita (esim. vaihdettaessa paluusulku). Koko käytössä ei saa tehdä sähköhitsaustöitä. Käyttöjä ei saa käyttää hitsaustöiden massakohtina. Hammastusosat ja laakeri voivat vaurioitua hitsauksesta. Jännitteentasaus on tehtävä tätä varten voimassa olevien määräysten ja/tai direktiivien mukaisesti! Jos vaihteessa ei ole maadoitusliitäntää varten kierreporauksia, on käytettävä muita sopivia mahdollisuuksia. Nämä työt ovat sallittuja vain sähkötekniikan ammattihenkilöstölle. Käyttöaggregaatti on otettava heti käytöstä, jos vaihteessa ilmenee selittämättömiä muutoksia käytön aikana, kuten esim. selvästi kohonnut käyttölämpötila tai muuttunut ääni. Pyörivät ja/tai liikkuvat osat on varmistettava suojalaitteilla kosketukselta. 22 / 105

23 Asennettaessa vaihdetta koneisiin tai laitteisiin on koneiden tai laitteiden valmistaja velvoitettu liittämään tähän käyttöohjeeseen kuuluvat määräykset, ohjeet ja kuvaukset omaan ohjeeseensa. Kun suojalaitteita poistetaan, on kiinnitysvälineet laitettava huolellisesti talteen. Poistetut suojalaitteet on asennettava paikalleen ennen käyttöönottoa. Vaihteeseen kiinnitetyt ohjeet, kuten esim. tyyppikilpi, pyörimissuuntanuoli jne. on otettava huomioon. Niissä ei saa olla maalia tai likaa. Puuttuvat kilvet on korvattava. Asennus ja purkutöissä käyttökelvottomiksi tulleet ruuvit on korvattava uusilla samanmallisilla ruuveilla, joilla on sama lujuusluokka. Varaosat on hankittava aina Siemensiltä (katso myös kappale 11). 3.2 Ympäristönsuojelu Mahdollinen pakkausmateriaali hävitetään määräysten mukaisesti tai toimitetaan kierrätykseen. Öljynvaihdossa on jäteöljy otettava talteen sopivaan astiaan. Mahdollisesti syntyneet öljylammikot on poistettava heti öljynsidonta aineella Säilöntäaineet on säilytettävä erillään jäteöljystä. Jäteöljy, säilöntäaineet, öljynsitoja aineet ja öljyiset puhdistusrievut on hävitettävä ympäristönsuojelumääräysten mukaisesti. Vaihteen hävitys käyttöajan jälkeen: Vaihteesta tyhjennetään käyttö öljy, säilöntäaineet ja/tai jäähdytysneste ja hävitetään määräysten mukaisesti. Vaihteen ja/tai oheislaitteiden osat hävitetään voimassa olevien kansallisten määräysten mukaisesti, mahdollisesti lajiteltuina tai toimitetaan kierrätykseen. 3.3 Erityinen vaara ja henkilökohtaiset suojavälineet Käyttöolosuhteista riippuen vaihteen pintalämpötila voi olla korkea. Pintojen ollessa kuumia (> 55 C) on olemassa palovamman mahdollisuus! Pintojen ollessa kylmiä (< 0 C) on olemassa kylmävaurioiden mahdollisuus (kipu, tunnottomuus, paleltumisvammat)! Öljynvaihdossa on olemassa palovamman vaara kuuman öljyn poistuessa! Pyörivien osien suojapelteihin voi päästä pieniä roskia, kuten hiekkaa, pölyä tms., jotka voivat sitten sinkoutua sieltä takaisin. Silmien tapaturmavaara! Mahdollisesti yleisesti määrättyjen henkilökohtaisten suojavarusteiden lisäksi (turvakengät, työpuku, kypärä, jne.) on vaihteen kanssa toimiessa käytettävä sopivia suojakäsineitä ja sopivia suojalaseja! Vaihde ei vastaa direktiivin 94/9/EY vaatimuksia eikä sitä saa sen vuoksi käyttää tämän direktiivin voimassaoloalueella räjähdysalttiilla alueilla. Varo, on olemassa hengenvaara! Jos vaihdetta käytettäisiin direktiivin 94/9/EY voimassaoloalueen ulkopuolella räjähdysalttiilla alueilla, on ehdottomasti noudatettava maakohtaisesti voimassa olevia räjähdyssuojaa koskevia suojamääräyksiä. 23 / 105

24 4. Kuljetus ja varastointi Kappaleen 3, "Turvaohjeet", ohjeet on otettava huomioon. 4.1 Toimituslaajuus Toimituksen sisältö on ilmoitettu lähetyspapereissa. Täydellisyys on tarkistettava välittömästi vastaanotettaessa. Kuljetusvaurioista ja/tai puuttuvista osista on ilmoitettava heti kirjallisesti Siemensille. 4.2 Kuljetus Jos vaihteessa havaitaan vaurioita, sitä ei saa ottaa käyttöön. Kuljetuksessa on käytettävä nosto ja kuormauslaitteita, joilla on riittävä kantovoima! Kuormattaessa on noudatettava pakkauksessa olevia kuormanjakamisohjeita. Vaihde toimitetaan koottuna. Lisävarusteet toimitetaan tarvittaessa erikseen pakattuna. Vaihde pakataan kuljetustiestä ja laitteen koosta riippuen eri tavalla. Pakkaus vastaa, ellei sopimuksessa erikseen muuta mainita, pakkausdirektiivejä HPE. Pakkauksen päällä olevat symbolit on otettava huomioon. Niillä on seuraava merkitys: Yläpuoli Särkyvää Suojattava kosteudelta Suojattava kuumuudelta Painopiste Käsikoukku kielletty Kiinnitys tästä Kuva 7: Kuljetussymbolit Vaihde kuljetetaan siten, että vältetään henkilövahingot ja vaihdevauriot. Esim. iskut vapaisiin akselinpäihin voivat johtaa vaihteen vaurioitumiseen. Kuljetus vain siihen soveltuvilla kuljetusvälineillä. Vaihde kuljetetaan ilman öljyä ja se tulee pitää kuljetuspakkauksessaan. Vaihteen kuljetusta varten sen saa kiinnittää vain sitä varten olevasta rengasruuvista. Putkistosta kuljettaminen ei ole sallittua. Putkistoja ei saa vahingoittaa. Akselinpäissä olevia kierteitä ei saa käyttää kiinnityslaitteiden kiinnitykseen kuljetuksessa. Kiinnitysvälineiden tulee olla vaihteen paino huomioon ottaen riittävän turvalliset. 24 / 105

25 H..V B..V Kuva 8: Vaihteiden kiinnityskohdat malleissa H..V ja B..V Käyttöyksiköissä, joissa on lisäksi vaihteeseen asennettuja komponentteja, kuten käyttömoottori, paikalleen asennettu kytkin jne. voi olla tarpeen valita ylimääräinen kiinnityskohta painopisteen muuttumisen vuoksi. Kuva 9: Vaihteiden kiinnityskohdat mallin H..V moottorilla Kuva 10: Vaihteiden kiinnityskohdat mallin B..V moottorilla 25 / 105

26 Kuva 11: Vaihteiden kiinnityskohdat mallin B..V moottorin alustalla Vaihteen tarkka kuvallinen esitys on vaihdedokumenttien piirustuksissa. 4.3 Vaihteen varastointi Vaihde on varastoitava sään vaihteluilta suojatussa paikassa alkuperäispakkauksen asennossa tai käyttöasennossa vakaalla, kuivalla alustalla ja se on peitettävä. Välivarastoitaessa vaihdetta sekä mahdollisia mukana toimitettuja irtonaisia osia on säilytettävä niissä oleva korroosiosuoja. Sitä ei saa vahingoittaa, koska muutoin on olemassa korroosiovaara. Vaihteita ei saa varastoida päällekkäin. Jos vaihde varastoidaan ulkona, se on peitettävä hyvin huolellisesti ja on pidettävä huoli siitä, ettei vaihteeseen pääse kosteutta eikä roskia. Kosteuden kerääntymistä on vältettävä. Vaihteeseen ei saa, ellei sopimuksessa muuta mainittu, kohdistaa mitään, mikä voisi olla sille vahingollista, kuten esim. aggressiiviset kemialliset tuotteet. Kuljetuksen (esim. merikuljetus) ja varastoinnin aikaiset erityiset ympäristön olosuhteet (ilmasto, syöpäläiset tms.) on sovittava sopimuksessa. 26 / 105

27 4.4 Standardin mukainen pinnoite ja säilöntä Vaihde on varustettava sisäsäilönnällä, vapaat akselin päät suojasäilönnällä. Ulkopinnoitteen ominaisuudet riippuvat tilauksessa määritellyistä kuljetustie ja käyttöalueympäristöehdoista. Vaihde toimitetaan normaalisti täydellisinä pohja ja peitepinnoitettuna. Vaihteissa, jotka toimitetaan vain pohjapinnoitteella varustettuna, on ehdottomasi lisättävä peitepinnoitus vastaavien käyttötavasta voimassa olevien direktiivien mukaisesti. Pohjapinnoite ei takaa yksinomaan riittävää korroosiosuojaa ajan mittaan. Pinnoitetta ei saa vaurioittaa! Kaikenlainen vaurioituminen voi johtaa ulkosuojan rikkoontumiseen ja korroosioon. Ellei sopimuksessa muuta ole sovittu, on sisäsäilönnän takuu 6 kuukautta ja vapaiden akselinpäiden säilönnän 24 kuukautta, kun varastointi tapahtuu kuivissa ja pakkaselta suojatuissa halleissa. Takuuaika alkaa toimituspäivästä tai toimitusvalmiusilmoituksesta. Pidempien välivarastointien aikana (> 6 kuukautta) on suositeltavaa tarkistaa sisäsäilöntä sekä ulkosäilöntä ja uusia tarvittaessa (katso kappale 7, "Käyttöönotto"). Tehonottoakselia on pyöritettävä vähintään yksi kokonainen kierros, jotta laakereiden vierintärungon asento vaihtuu. Tuloakseli ei saa jäädä samaan asentoon, missä se oli ennen pyörittämistä. Tämä on tehtävä ennen käyttöönottoa 6 kuukauden välein ja siitä on laadittava pöytäkirja. 27 / 105

28 4.4.1 Sisäsäilöntä säilöntäaineella Taulukko 11: Säilyvyys ja sisäsäilöntätoimenpiteet käytettäessä mineraaliöljyä tai PAO pohjaista synteettistä öljyä Säilyvyys Säilöntäaine Erityisiä toimenpiteitä jopa 6 kuukautta jopa 24 kuukautta Castrol Alpha SP 220 S Ei ole - Sulje vaihteen kaikki aukot. - Korvaa ilmasuodattimet ruuvitulpilla. (Ennen käyttöä korvaa ruuvitulpat ilmasuodattimilla.) Yli 24 kuukautta kestävässä varastoinnissa on vaihde säilöttävä uudelleen. Yli 36 kuukautta kestävässä varastoinnissa on siitä neuvoteltava ensin Siemensin kanssa. Taulukko 12: Säilyvyys ja sisäsäilöntätoimenpiteet käytettäessä PG pohjaisia synteettisiä öljyjä Säilyvyys Säilöntäaine Erityisiä toimenpiteitä jopa 6 kuukautta jopa 36 kuukautta Erityinen korroosiosuojaöljy TRIBOL ) Ei ole - Sulje vaihteen kaikki aukot. - Korvaa ilmasuodattimet ruuvitulpilla. (Ennen käyttöä korvaa ruuvitulpat ilmasuodattimilla.) Yli 36 kuukautta kestävässä varastoinnissa on siitä neuvoteltava ensin Siemensin kanssa. 1) trooppiset olosuhteet kestävä, meriveden kestävä, ympäristön lämpötila enint. 50 C Ulkosäilöntä Taulukko 13: Akselinpäiden ja muiden sileiden pintojen ulkosäilönnän säilyvyys Säilyvyys Säilöntäaine Kerroksen paksuus sisävarastoinnissa jopa 36 kuukautta 1) Tectyl 846 K19 Noin 50 μm ulkovarastoinnissa jopa 12 kuukautta 2) Huomautuksia Pitkäaikainen säilöntä vahapohjaisena: - meriveden kestävä - tropiikin kestävä - (liukenee CH-yhteisiin) 1) Vaihde on varastoitava sään vaihteluilta suojatussa paikassa käyttöasennossa vakaalla, kuivalla puualustalla ja se on peitettävä. 2) Jos vaihde varastoidaan ulkona, se on peitettävä hyvin huolellisesti ja on pidettävä huoli siitä, ettei vaihteeseen pääse kosteutta eikä roskia. Kosteuden kerääntymistä on vältettävä. Sisä ja ulkosäilönnän ohjeet on annettu kappaleessa 7 (katso kohta ja )! 28 / 105

29 5. Tekninen kuvaus Kappaleen 3, "Turvaohjeet", ohjeet on otettava huomioon. 5.1 Yleinen kuvaus Kuvatun vaihteen kohdalla kyse on hammaspyörävaihteesta eri teollisuusalueiden työkoneiden käytössä. Vaihde on tehty vähän melua aiheuttavaksi peittämällä se hyvin ja sijoittamalla se melua eristävään runkoon. Vaihteen suotuisa lämpötilakäyttäytyminen johtuu hyvästä tehosta, suuresta rungon pinnasta ja tehosta riippuvasta jäähdytysjärjestelmästä Perusmalli Vaihdetta voi aina pyörittää kumpaankin suuntaan. Vaihde toimitetaan yksi, kaksi, kolme tai nelivaihteisena lieriö tai kartiolieriöhammasvaihteena. Se on suunniteltu asennettavaksi pystysuoraan. Vaihde voidaan toimittaa toivomuksesta myös asennettavaksi johonkin muuhun asentoon Kuva 12: Vaihteiden varustus mallien H..V 12 vaihteissa Kuva 13: Vaihteiden varustus mallien H..V 13 vaihteissa 29 / 105

30 Kuva 14: Vaihteiden varustus mallien B..V 12 vaihteissa Kuva 15: Vaihteiden varustus mallien B..V 13 vaihteissa 1 Runko 10 Tyyppikilpi 2 Kuljetusaukot 11 Vaihteen kiinnitys 3 Kansi 12 Puhaltimen kupu 4 Kansi 13 Puhallin 5 Akselien tiivisteet 14 Öljyntasaussäiliö (uppovoitelu) 6 Öljynmittatikku 15 Laippapumpu (valinnaisesti) 7 Rungon tuuletus ja ilmanvaihto 16 Moottoripumpu (valinnaisesti) 8 Öljynpoistoruuvi 17 Öljyntäyttö 9 Kansi tai laakerivarsi 18 Tarkastus ja asennuskansi Vaihteen tarkka kuvallinen esitys on vaihdedokumenttien piirustuksissa. 30 / 105

31 Erilaiset akselijärjestelyt (tyyppi ja pyörimissuunta) ovat mahdollisia, ne on kuvattu seuraavassa kaaviossa umpiakselina: Taulukko 14: Tyyppi ja pyörimissuunta Malli H2SV H2HV H2DV H2KV H2FV H3SV H3HV H3DV H3KV H3FV H4SV H4HV H4DV H4KV H4FV B2SV B2HV B2DV B2KV B2FV B3SV B3HV B3DV B3KV B3FV B4SV B4HV B4DV B4KV B4FV Tyyppi 1) A B C D 1) Jos käyttö ja tehonottoakseli ovat molemminpuolisia, katsotaan mallin kuvaus ja pyörimissuunnan riippuvuus vaihdedokumenttien piirustuksista. 31 / 105

32 5.1.2 Tuuletinvaihde Vaihde toimitetaan kaksi tai kolmivaiheisena lieriöhammas tai kolmivaiheisena kartiolieriöhammasvaihteena. Se on suunniteltu asennettavaksi pystysuoraan. Tehonottoakseli pyörii öljyn ylipaineputkessa. Siten estetään, että vaihdeöljyä purkautuu ulos akselinpäästä. Malleissa H2BV ja H3BV öljy syötetään laippaliitetyllä pumpulla. Mallissa B3BV öljynsyöttö on mahdollista laippapumpulla tai moottoripumpulla Kuva 16: Tuuletinvaihde, malli H.BV Kuva 17: Tuuletinvaihde, malli B3BV 1 Runko 10 Tyyppikilpi 2 Kuljetusaukot 11 Vaihteen kiinnitys 3 Kansi 12 Moottorilyhty 5 Akselien tiivisteet 13 Rasvavoitelukohta 6 Öljynmittatikku 14 Tarkastus ja asennuskansi 7 Rungon tuuletus ja ilmanvaihto 15 Laippapumppu 8 Öljynpoistoruuvi 16 Moottoripumppu valinnaisesti 9 Laakerinkaula 17 Öljyntäyttö Vaihteen tarkka kuvallinen esitys on vaihdedokumenttien piirustuksissa. 32 / 105

33 Erilaiset akselijärjestelyt (tyyppi ja pyörimissuunta) ovat mahdollisia, ne on kuvattu seuraavassa kaaviossa umpiakselina: Taulukko 15: Tyyppi ja pyörimissuunta Malli B Tyyppi C H2BV 1 - H3BV 1 - B3BV Öljynylipaineputki Sekoitinvaihde Lieriövaihde toimitetaan kaksi, kolmi tai nelivaiheisena vaihteena. Se on suunniteltu asennettavaksi pystysuoraan. Vaihde voidaan toimittaa toivomuksesta myös asennettavaksi johonkin muuhun asentoon Kuva 18: Sekoitinvaihde, malli H..V / 105

34 Kuva 19: Sekoitinvaihde, malli H..V 13 1 Runko 10 Tyyppikilpi 2 Kuljetusaukot 11 Vaihteen kiinnitys 3 Kansi 12 Moottorilyhty 5 Akselien tiivisteet 13 Rasvavoitelukohta 6 Öljynmittatikku 14 Tarkastus ja asennuskansi 7 Rungon tuuletus ja ilmanvaihto 15 Laippapumppu 8 Öljynpoistoruuvi 16 Moottoripumppu valinnaisesti 9 Laakerinkaula 17 Öljyntäyttö Vaihteen tarkka kuvallinen esitys on vaihdedokumenttien piirustuksissa. Erilaiset akselijärjestelyt (tyyppi ja pyörimissuunta) ovat mahdollisia, ne on kuvattu seuraavassa kaaviossa umpiakselina: Taulukko 16: Tyyppi ja pyörimissuunta Malli H2RV H2TV H2GV H2JV Tyyppi joissa on uppovoitelu jossa painevoitelu B C A B C D H3RV H3TV H3GV H3JV H4RV H4TV H4GV H4JV 34 / 105

35 5.1.4 Vesiturbiinivaihde Vaihde toimitetaan kaksivaiheisena lieriöhammas tai kaksivaiheisena kartiolieriöhammaspyöränä. Se on suunniteltu asennettavaksi pystysuoraan. Vaihde voidaan toimittaa toivomuksesta myös asennettavaksi johonkin muuhun asentoon Kuva 20: Vesiturbiinivaihde, malli H2WV 1 Runko 8 Öljynpoistoventtiili 2 Kuljetusaukot 9 Kansi 3 Kansi 10 Tyyppikilpi 4 Kansi 11 Vaihteen kiinnitys 5 Akselien tiivisteet 12 Moottorilyhty 6 Öljynmittatikku 13 Kytkin 7 Rungon tuuletus ja ilmanvaihto, öljyntäyttö 14 Moottoripumppu Vaihteen tarkka kuvallinen esitys on vaihdedokumenttien piirustuksissa. 35 / 105

36 Kuva 21: Vesiturbiinivaihde, malli B2WV 1 Runko 8 Öljynpoistoventtiili 2 Kuljetusaukot 9 Kansi tai laakerivarsi 3 Kansi 10 Tyyppikilpi 4 Kansi 11 Vaihteen kiinnitys 5 Akselien tiivisteet 12 Puhaltimen kupu 6 Öljynmittatikku 13 Puhallin 7 Rungon tuuletus ja ilmanvaihto, öljyntäyttö 14 Kytkin 15 Laippapumppu Vaihteen tarkka kuvallinen esitys on vaihdedokumenttien piirustuksissa. Erilaiset akselijärjestelyt (tyyppi ja pyörimissuunta) ovat mahdollisia, ne on kuvattu seuraavassa kaaviossa umpiakselina: Taulukko 17: Tyyppi ja pyörimissuunta Malli B Tyyppi C H2WV 1 - B2WV Öljynylipaineputki 36 / 105

37 5.1.5 Pulpperivaihde Vaihde toimitetaan kaksivaiheisena kartiolieriövaihteena. Se on suunniteltu asennettavaksi pystysuoraan. Vaihde voidaan toimittaa toivomuksesta myös asennettavaksi johonkin muuhun asentoon. Vaihdetta voi aina pyörittää kumpaankin suuntaan Kuva 22: Vaihteiden varustus mallien B2PV 12 vaihteissa Kuva 23: Vaihteiden varustus mallien B2PV 13 vaihteissa 1 Runko 8 Öljynpoistoventtiili 2 Kuljetusaukot 9 Laakerinkaula 3 Kansi 10 Tyyppikilpi 4 Kiekko 11 Vaihteen kiinnitys 5 Akselien tiivisteet 12 Öljymäärän näyttö 6 Voitelukohta 13 Tarkastus ja asennuskansi 7 Rungon tuuletus ja ilmanvaihto, öljyntäyttö Vaihteen tarkka kuvallinen esitys on vaihdedokumenttien piirustuksissa. 37 / 105

38 Erilaiset akselijärjestelyt (tyyppi ja pyörimissuunta) ovat mahdollisia, ne on kuvattu seuraavassa kaaviossa umpiakselina: Taulukko 18: Tyyppi ja pyörimissuunta Malli Tyyppi A B2PV 5.2 Tehonottoakselien mallit..s...v...f...h...d...k. Umpiakseli Vahvistettu Laippa-akseli Putkiakseli Putkiakseli Putkiakseli umpiakseli sovituskiilauralla kutistuslevyä hammasnapavarten profiililla DIN 5480 mukaan Kuva 24: Tehonottoakselien mallit kiinnityslaippa lohkolaippa H.RV H.TV H.GV H.JV Umpiakseli Putkiakseli Umpiakseli Putkiakseli sovituskiilauralla sovituskiilauralla Kuva 25: Sekoitinvaihde, tehonottoakselien mallit Vaihteen tarkka kuvallinen esitys on vaihdedokumenttien piirustuksissa. 38 / 105

39 5.3 Runko Runko on valurautaa, tarvittaessa se voidaan valmistaa myös teräksestä. Kokoon 12 saakka rungot on tehty yhdestä osasta. Rakennekoot on varustettu kaksiosaisella rungolla. Runko on tehty vääntymättömäksi ja sen muoto takaa hyvän ääni ja lämpötilakäyttäytymisen. Vaihteen runko on varusteltu seuraavasti: Kuljetusaukot (riittävästi mitoitettu kuljetusta varten) Tarkastus ja asennuskansi (öljyntäyttöä ja/tai tarkastusta varten) Öljynnäkölasi tai öljynmittatikku (öljymäärän tarkistusta varten) Öljynpoistoruuvi (öljynpoistoon) Ilmasuodatin tai ilmausruuvi (ilmanvaihtoon ja poistoon) Tuuletuksen, öljyntäytön, öljymäärän ja öljynpoiston väritunnukset: Ilmauskohta: keltainen Öljynpoistokohta: valkoinen Öljyntäyttökohta: keltainen Voitelukohta: punainen Öljymäärä: punainen Öljymäärä: punainen 5.4 Hammastetut osat 5.5 Voitelu Ulkopuolelta hammastetut vaihteen osat on hiiletyskarkaistu. Kartio ja lieriöpyörähammastukset on hiottu. Hammastuksen korkeasta laadusta johtuen vaihteen melutaso on minimoitu ja käyttövarma käynti taattu. Hammaspyörät on yhdistetty puristussovitteilla ja sovitejousilla tai kutistussovittimilla akseleihin. Liitokset siirtävät esiintyvät vääntömomentit riittävällä varmuudella Uppovoitelu Pystysuorassa asennusasennossa kaikki hammastukset ja laakerit ovat öljyn peitossa. Tarvittava öljytila - öljyn laajenemista varten - on varattu ruuvatulla öljyntasaussäiliöllä Painevoitelu asennetulla öljynsyöttölaitteella Pystysuorasta poikkeavissa asennusasennoissa, korkeissa laakerin kierrosluvuissa ja hammastusten korkeissa kehänopeuksissa uppovoitelua voidaan täydentää ja/tai se voidaan korvata sopimuksen mukaan painevoitelulla. Vaihde tehdään koosta 13 alkaen vain painevoitelulla. Tilauksesta riippuen voidaan tietyissä käyttötapauksissa tehdä myös koon 5:stä 12:een vaihde painevoitelulla. Öljynsyöttölaite on asennettu kiinteästi vaihteeseen ja se koostuu laippa tai moottoripumpusta, karkeasta suodattimesta, paineensäätimestä ja vastaavasta putkituksesta. Kokojen 13:sta 22:een vaihteissa karkea suodatin on korvattu kaksoiskytkinsuotimella. Asennettujen laippapumppujen kuljetussuunta on riippumaton pyörimissuunnasta. 39 / 105

40 H..V 12 H..V 13 Kuva 26: Asennettu öljynsyöttölaite jossa laippapumppu, malli H..V B..V 12 B..V 13 Kuva 27: Asennettu öljynsyöttölaite jossa laippapumppu, malli B..V 1 Laippapumppu 3 Karkeasuodatin 2 Paineensäädin 4 Kaksoiskytkinsuodatin Vaihteen tarkka kuvallinen esitys on vaihdedokumenttien piirustuksissa. Tilauksen mukaan voidaan tietyissä käyttötapauksissa asentaa laippapumpun sijasta moottoripumppu H..V 12 H..V 13 Kuva 28: Asennettu öljynsyöttölaite jossa moottoripumppu, malli H..V 40 / 105

41 B..V 12 B..V 13 Kuva 29: Asennettu öljynsyöttölaite jossa moottoripumppu, malli B..V 1 Moottoripumppu 3 Karkeasuodatin 2 Paineensäädin 4 Kaksoiskytkinsuodatin Vaihteen tarkka kuvallinen esitys on vaihdedokumenttien piirustuksissa. Vaihteisiin, joissa on asennettu öljynsyöttölaite, on ennen käyttöönottoa ehdottomasti kytkettävä toimiva paineensäädin. Tilauksen mukaan voidaan tietyissä käyttötapauksissa asentaa laippapumpun sijasta moottoripumppu. 0.5 bar Kytketään tarpeen mukaan avaamaan tai sulkemaan. 5.6 Akselien laakerointi Öljynsyöttölaitteen komponenttien käytössä ja huollossa on noudatettava komponenttien käyttöohjeita. Tekniset tiedot on annettu erittelyssä ja/tai laiteluettelossa. Kaikki akselit on laakeroitu rullalaakereilla. 5.7 Akselien tiivisteet Säteittäisakselin tiivisterenkaat, sokkelotiivisteet, Taconite tiivisteet tai erikoistiivisteet (ylipaineputki, kiekko) akselien aukoissa estävät, että öljyä pääsee vuotamaan tai likaa pääsee vaihteeseen Säteittäisakselin tiivisterenkaat Säteittäisakselin tiivisterenkaita käytetään yleisesti standarditiivisteinä. Ne on yleensä varustettu ylimääräisellä pölyhuulella varsinaisen tiivistehuulen suojaksi ulkopuolelta tunkevaa likaa vastaan. Jos pölyä syntyy hyvin paljon, ei käyttö ole mahdollista. Kuva 30: Säteittäisakselin tiivisterengas 41 / 105
