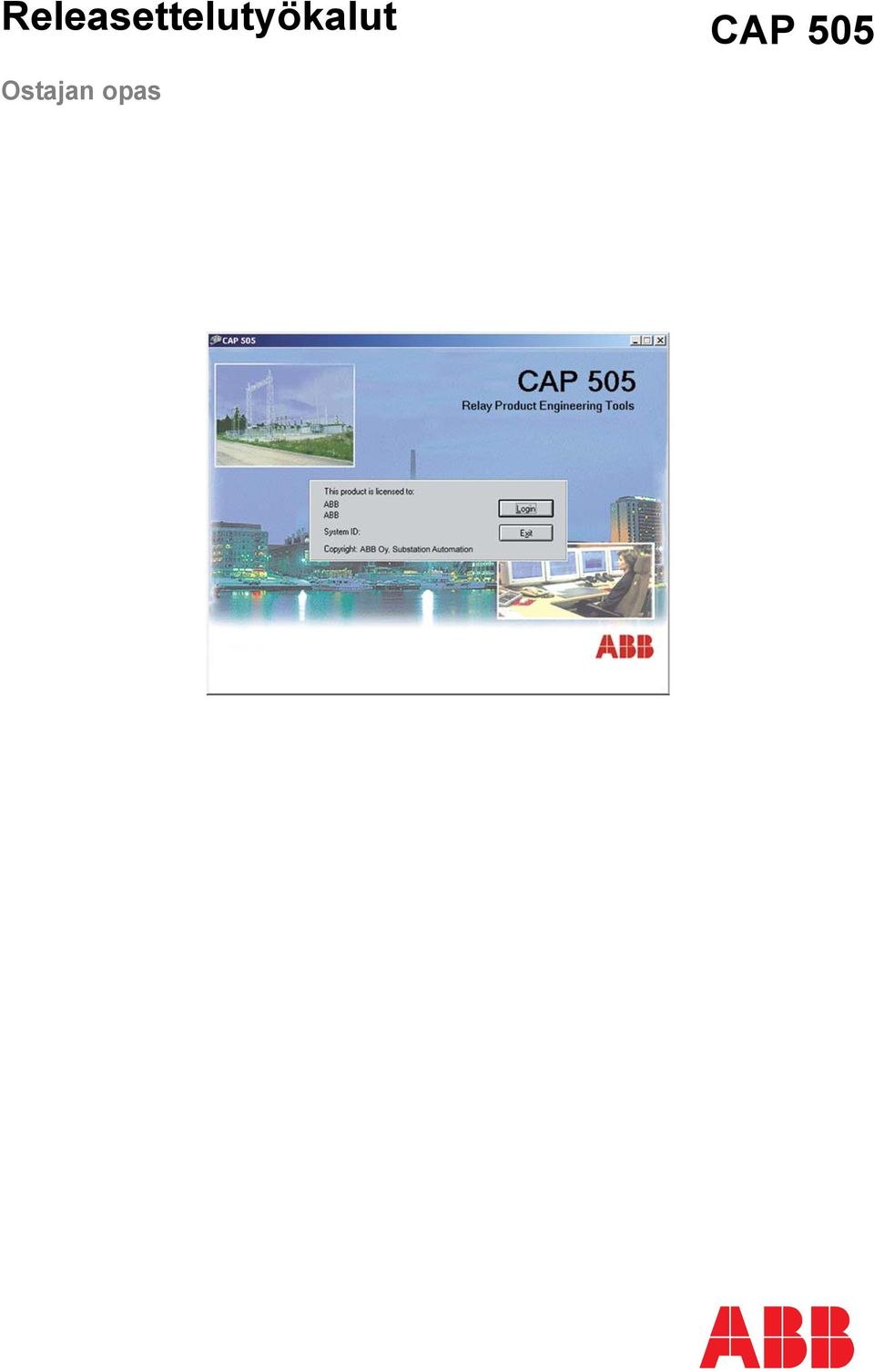

1 Releasettelutyökalut CAP 505 Ostajan opas

2

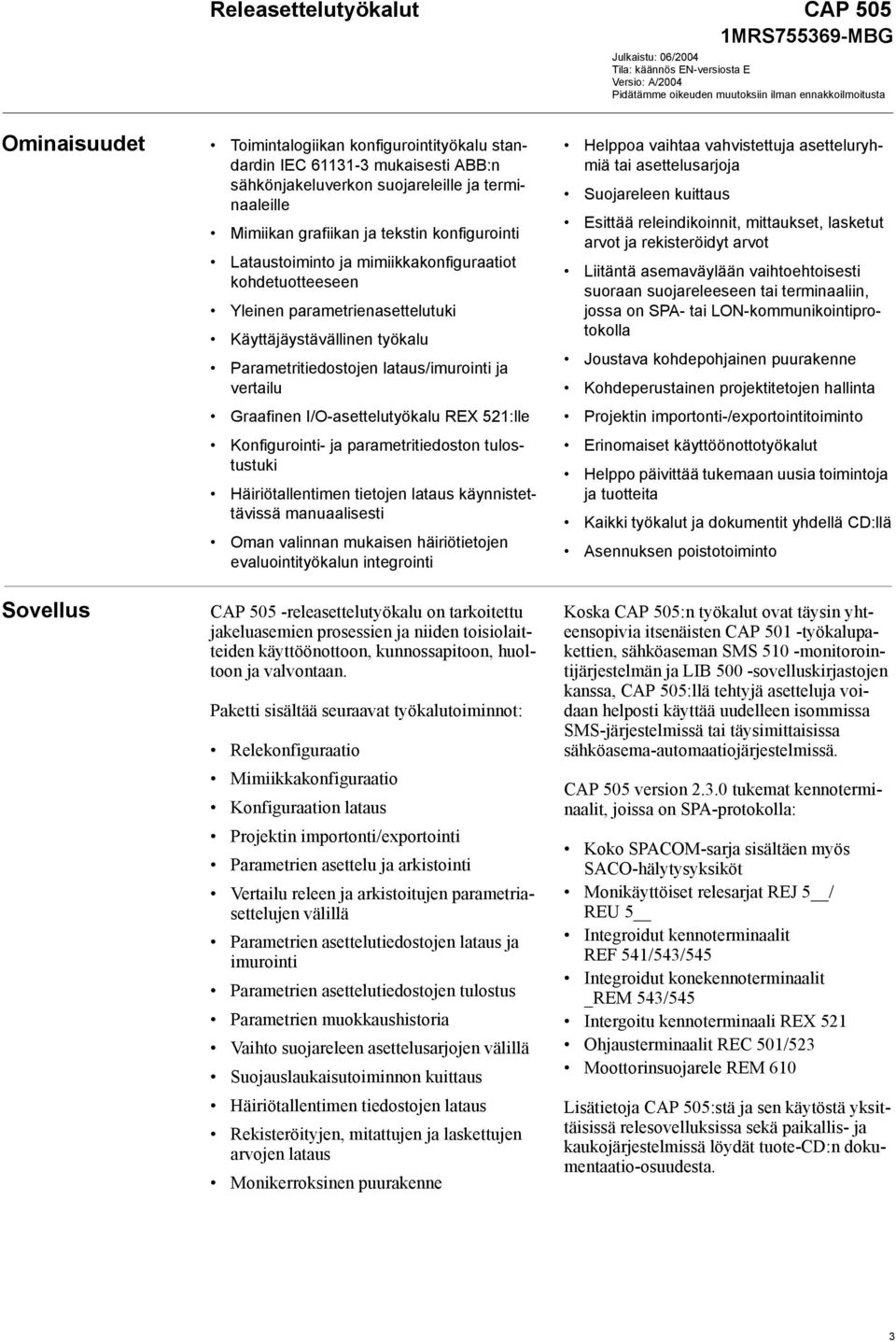

3 Releasettelutyökalut CAP 505 1MRS MBG Julkaistu: 06/2004 Tila: käännös EN-versiosta E Versio: A/2004 Pidätämme oikeuden muutoksiin ilman ennakkoilmoitusta Ominaisuudet Toimintalogiikan konfigurointityökalu standardin IEC mukaisesti ABB:n sähkönjakeluverkon suojareleille ja terminaaleille Mimiikan grafiikan ja tekstin konfigurointi Lataustoiminto ja mimiikkakonfiguraatiot kohdetuotteeseen Yleinen parametrienasettelutuki Käyttäjäystävällinen työkalu Parametritiedostojen lataus/imurointi ja vertailu Graafinen I/O-asettelutyökalu REX 521:lle Konfigurointi- ja parametritiedoston tulostustuki Häiriötallentimen tietojen lataus käynnistettävissä manuaalisesti Oman valinnan mukaisen häiriötietojen evaluointityökalun integrointi Helppoa vaihtaa vahvistettuja asetteluryhmiä tai asettelusarjoja Suojareleen kuittaus Esittää releindikoinnit, mittaukset, lasketut arvot ja rekisteröidyt arvot Liitäntä asemaväylään vaihtoehtoisesti suoraan suojareleeseen tai terminaaliin, jossa on SPA- tai LON-kommunikointiprotokolla Joustava kohdepohjainen puurakenne Kohdeperustainen projektitetojen hallinta Projektin importonti-/exportointitoiminto Erinomaiset käyttöönottotyökalut Helppo päivittää tukemaan uusia toimintoja ja tuotteita Kaikki työkalut ja dokumentit yhdellä CD:llä Asennuksen poistotoiminto Sovellus CAP 505 -releasettelutyökalu on tarkoitettu jakeluasemien prosessien ja niiden toisiolaitteiden käyttöönottoon, kunnossapitoon, huoltoon ja valvontaan. Paketti sisältää seuraavat työkalutoiminnot: Relekonfiguraatio Mimiikkakonfiguraatio Konfiguraation lataus Projektin importonti/exportointi Parametrien asettelu ja arkistointi Vertailu releen ja arkistoitujen parametriasettelujen välillä Parametrien asettelutiedostojen lataus ja imurointi Parametrien asettelutiedostojen tulostus Parametrien muokkaushistoria Vaihto suojareleen asettelusarjojen välillä Suojauslaukaisutoiminnon kuittaus Häiriötallentimen tiedostojen lataus Rekisteröityjen, mitattujen ja laskettujen arvojen lataus Monikerroksinen puurakenne Koska CAP 505:n työkalut ovat täysin yhteensopivia itsenäisten CAP 501 -työkalupakettien, sähköaseman SMS 510 -monitorointijärjestelmän ja LIB 500 -sovelluskirjastojen kanssa, CAP 505:llä tehtyjä asetteluja voidaan helposti käyttää uudelleen isommissa SMS-järjestelmissä tai täysimittaisissa sähköasema-automaatiojärjestelmissä. CAP 505 version tukemat kennoterminaalit, joissa on SPA-protokolla: Koko SPACOM-sarja sisältäen myös SACO-hälytysyksiköt Monikäyttöiset relesarjat REJ 5 / REU 5 Integroidut kennoterminaalit REF 541/543/545 Integroidut konekennoterminaalit _REM 543/545 Intergoitu kennoterminaali REX 521 Ohjausterminaalit REC 501/523 Moottorinsuojarele REM 610 Lisätietoja CAP 505:stä ja sen käytöstä yksittäisissä relesovelluksissa sekä paikallis- ja kaukojärjestelmissä löydät tuote-cd:n dokumentaatio-osuudesta. 3

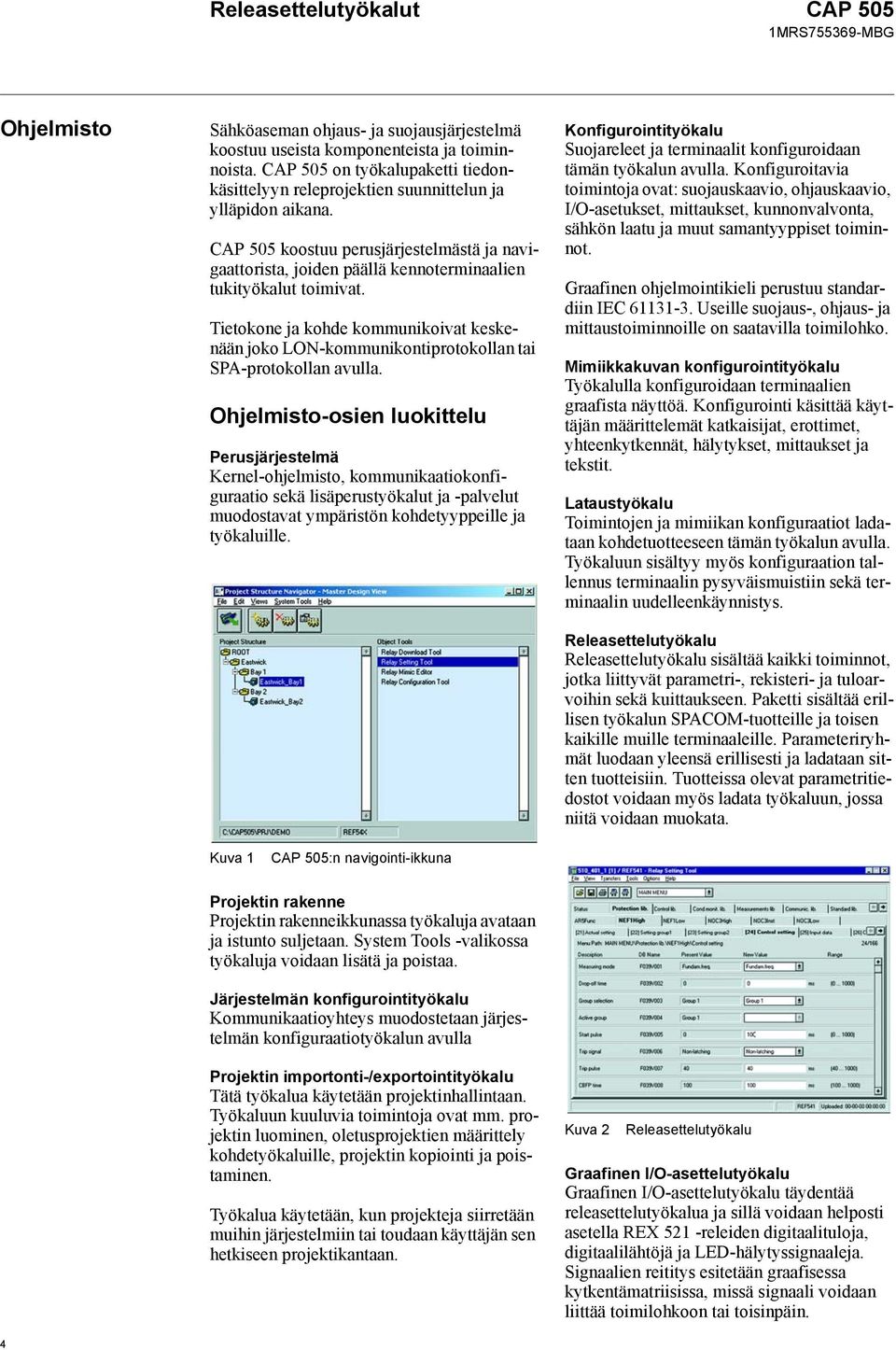

4 Releasettelutyökalut CAP 505 1MRS MBG Ohjelmisto Sähköaseman ohjaus- ja suojausjärjestelmä koostuu useista komponenteista ja toiminnoista. CAP 505 on työkalupaketti tiedonkäsittelyyn releprojektien suunnittelun ja ylläpidon aikana. CAP 505 koostuu perusjärjestelmästä ja navigaattorista, joiden päällä kennoterminaalien tukityökalut toimivat. Tietokone ja kohde kommunikoivat keskenään joko LON-kommunikontiprotokollan tai SPA-protokollan avulla. Ohjelmisto-osien luokittelu Perusjärjestelmä Kernel-ohjelmisto, kommunikaatiokonfiguraatio sekä lisäperustyökalut ja -palvelut muodostavat ympäristön kohdetyyppeille ja työkaluille. Konfigurointityökalu Suojareleet ja terminaalit konfiguroidaan tämän työkalun avulla. Konfiguroitavia toimintoja ovat: suojauskaavio, ohjauskaavio, I/O-asetukset, mittaukset, kunnonvalvonta, sähkön laatu ja muut samantyyppiset toiminnot. Graafinen ohjelmointikieli perustuu standardiin IEC Useille suojaus-, ohjaus- ja mittaustoiminnoille on saatavilla toimilohko. Mimiikkakuvan konfigurointityökalu Työkalulla konfiguroidaan terminaalien graafista näyttöä. Konfigurointi käsittää käyttäjän määrittelemät katkaisijat, erottimet, yhteenkytkennät, hälytykset, mittaukset ja tekstit. Lataustyökalu Toimintojen ja mimiikan konfiguraatiot ladataan kohdetuotteeseen tämän työkalun avulla. Työkaluun sisältyy myös konfiguraation tallennus terminaalin pysyväismuistiin sekä terminaalin uudelleenkäynnistys. Releasettelutyökalu Releasettelutyökalu sisältää kaikki toiminnot, jotka liittyvät parametri-, rekisteri- ja tuloarvoihin sekä kuittaukseen. Paketti sisältää erillisen työkalun SPACOM-tuotteille ja toisen kaikille muille terminaaleille. Parameteriryhmät luodaan yleensä erillisesti ja ladataan sitten tuotteisiin. Tuotteissa olevat parametritiedostot voidaan myös ladata työkaluun, jossa niitä voidaan muokata. Kuva 1 CAP 505:n navigointi-ikkuna Projektin rakenne Projektin rakenneikkunassa työkaluja avataan ja istunto suljetaan. System Tools -valikossa työkaluja voidaan lisätä ja poistaa. Järjestelmän konfigurointityökalu Kommunikaatioyhteys muodostetaan järjestelmän konfiguraatiotyökalun avulla Projektin importonti-/exportointityökalu Tätä työkalua käytetään projektinhallintaan. Työkaluun kuuluvia toimintoja ovat mm. projektin luominen, oletusprojektien määrittely kohdetyökaluille, projektin kopiointi ja poistaminen. Työkalua käytetään, kun projekteja siirretään muihin järjestelmiin tai toudaan käyttäjän sen hetkiseen projektikantaan. Kuva 2 Releasettelutyökalu Graafinen I/O-asettelutyökalu Graafinen I/O-asettelutyökalu täydentää releasettelutyökalua ja sillä voidaan helposti asetella REX 521 -releiden digitaalituloja, digitaalilähtöjä ja LED-hälytyssignaaleja. Signaalien reititys esitetään graafisessa kytkentämatriisissa, missä signaali voidaan liittää toimilohkoon tai toisinpäin. 4

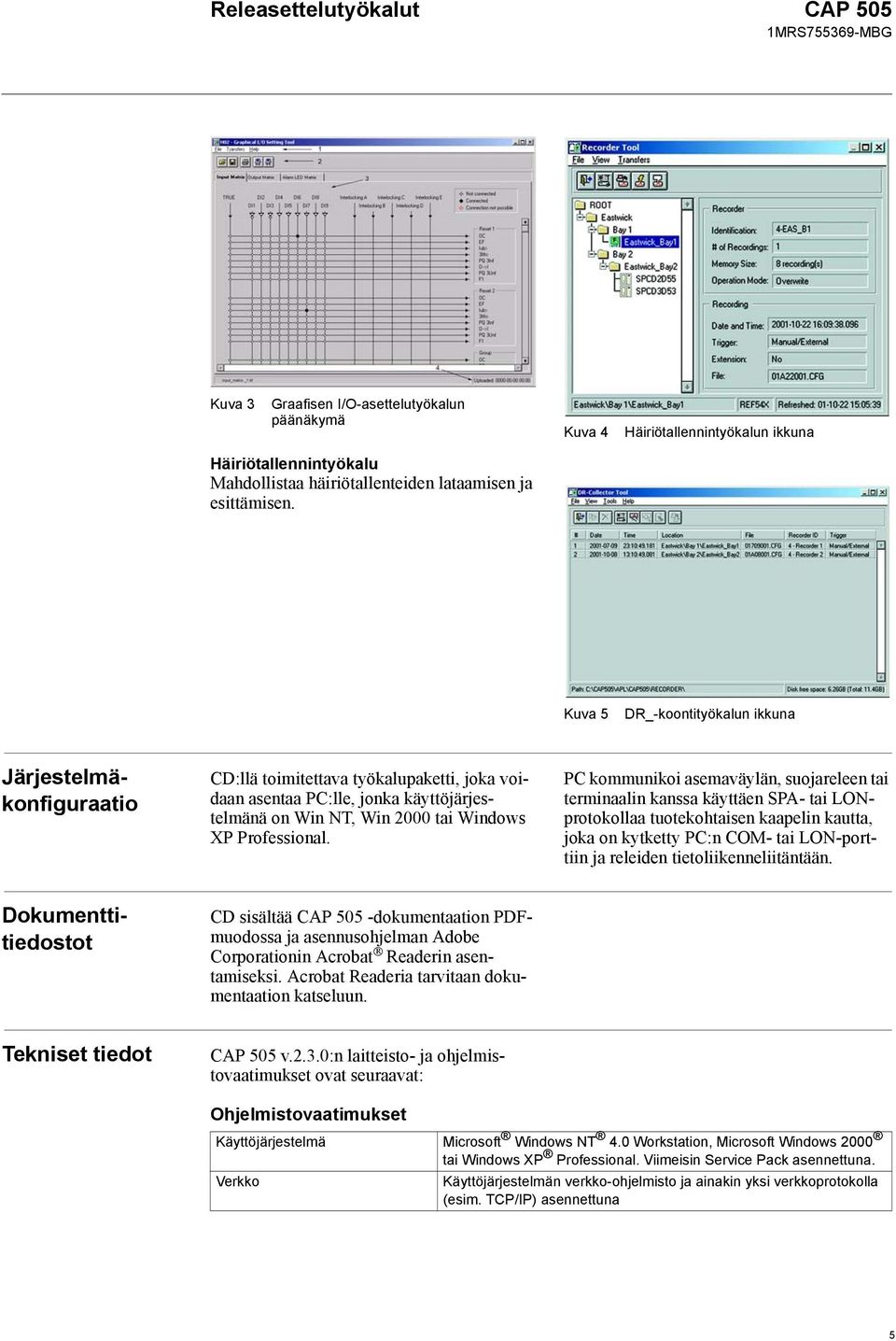

5 Releasettelutyökalut CAP 505 1MRS MBG Kuva 3 Graafisen I/O-asettelutyökalun päänäkymä Kuva 4 Häiriötallennintyökalun ikkuna Häiriötallennintyökalu Mahdollistaa häiriötallenteiden lataamisen ja esittämisen. Kuva 5 DR_-koontityökalun ikkuna Järjestelmäkonfiguraatio CD:llä toimitettava työkalupaketti, joka voidaan asentaa PC:lle, jonka käyttöjärjestelmänä on Win NT, Win 2000 tai Windows XP Professional. PC kommunikoi asemaväylän, suojareleen tai terminaalin kanssa käyttäen SPA- tai LONprotokollaa tuotekohtaisen kaapelin kautta, joka on kytketty PC:n COM- tai LON-porttiin ja releiden tietoliikenneliitäntään. Dokumenttitiedostot CD sisältää CAP 505 -dokumentaation PDFmuodossa ja asennusohjelman Adobe Corporationin Acrobat Readerin asentamiseksi. Acrobat Readeria tarvitaan dokumentaation katseluun. Tekniset tiedot CAP 505 v.2.3.0:n laitteisto- ja ohjelmistovaatimukset ovat seuraavat: Ohjelmistovaatimukset Käyttöjärjestelmä Microsoft Windows NT 4.0 Workstation, Microsoft Windows 2000 tai Windows XP Professional. Viimeisin Service Pack asennettuna. Verkko Käyttöjärjestelmän verkko-ohjelmisto ja ainakin yksi verkkoprotokolla (esim. TCP/IP) asennettuna 5

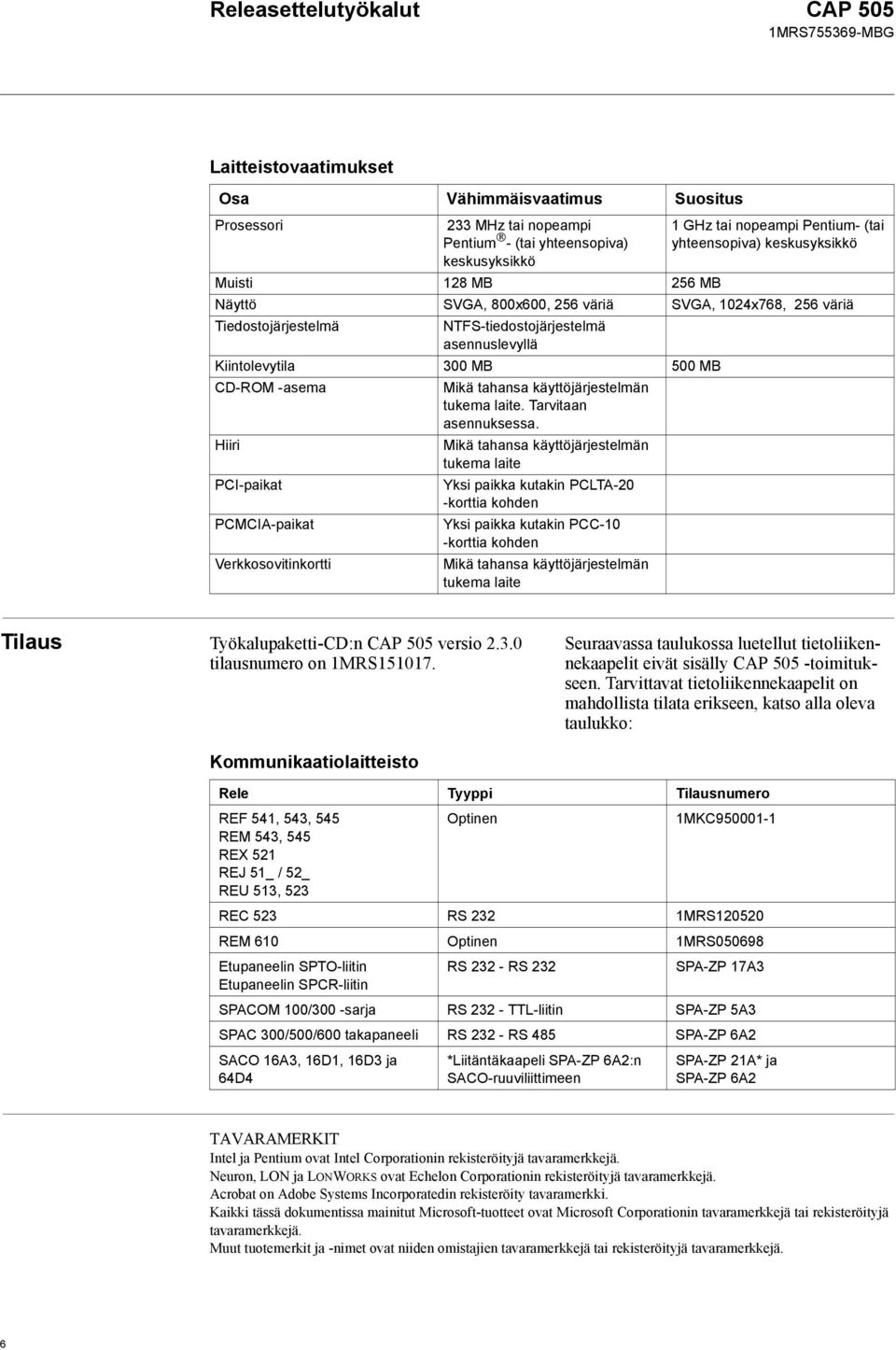

6 Releasettelutyökalut CAP 505 1MRS MBG Laitteistovaatimukset Osa Vähimmäisvaatimus Suositus Prosessori 233 MHz tai nopeampi Pentium - (tai yhteensopiva) keskusyksikkö 1 GHz tai nopeampi Pentium- (tai yhteensopiva) keskusyksikkö Muisti 128 MB 256 MB Näyttö SVGA, 800x600, 256 väriä SVGA, 1024x768, 256 väriä Tiedostojärjestelmä NTFS-tiedostojärjestelmä asennuslevyllä Kiintolevytila 300 MB 500 MB CD-ROM -asema Mikä tahansa käyttöjärjestelmän tukema laite. Tarvitaan asennuksessa. Hiiri Mikä tahansa käyttöjärjestelmän tukema laite PCI-paikat Yksi paikka kutakin PCLTA-20 -korttia kohden PCMCIA-paikat Yksi paikka kutakin PCC-10 -korttia kohden Verkkosovitinkortti Mikä tahansa käyttöjärjestelmän tukema laite Tilaus Työkalupaketti-CD:n CAP 505 versio tilausnumero on 1MRS Seuraavassa taulukossa luetellut tietoliikennekaapelit eivät sisälly CAP 505 -toimitukseen. Tarvittavat tietoliikennekaapelit on mahdollista tilata erikseen, katso alla oleva taulukko: Kommunikaatiolaitteisto Rele Tyyppi Tilausnumero REF 541, 543, 545 REM 543, 545 REX 521 REJ 51_ / 52_ REU 513, 523 Optinen 1MKC REC 523 RS 232 1MRS REM 610 Optinen 1MRS Etupaneelin SPTO-liitin Etupaneelin SPCR-liitin RS RS 232 SPA-ZP 17A3 SPACOM 100/300 -sarja RS TTL-liitin SPA-ZP 5A3 SPAC 300/500/600 takapaneeli RS RS 485 SPA-ZP 6A2 SACO 16A3, 16D1, 16D3 ja 64D4 *Liitäntäkaapeli SPA-ZP 6A2:n SACO-ruuviliittimeen SPA-ZP 21A* ja SPA-ZP 6A2 TAVARAMERKIT Intel ja Pentium ovat Intel Corporationin rekisteröityjä tavaramerkkejä. Neuron, LON ja LONWORKS ovat Echelon Corporationin rekisteröityjä tavaramerkkejä. Acrobat on Adobe Systems Incorporatedin rekisteröity tavaramerkki. Kaikki tässä dokumentissa mainitut Microsoft-tuotteet ovat Microsoft Corporationin tavaramerkkejä tai rekisteröityjä tavaramerkkejä. Muut tuotemerkit ja -nimet ovat niiden omistajien tavaramerkkejä tai rekisteröityjä tavaramerkkejä. 6

7

8 ABB Oy Sähkönjakeluautomaatio PL Vaasa Puh Fax
