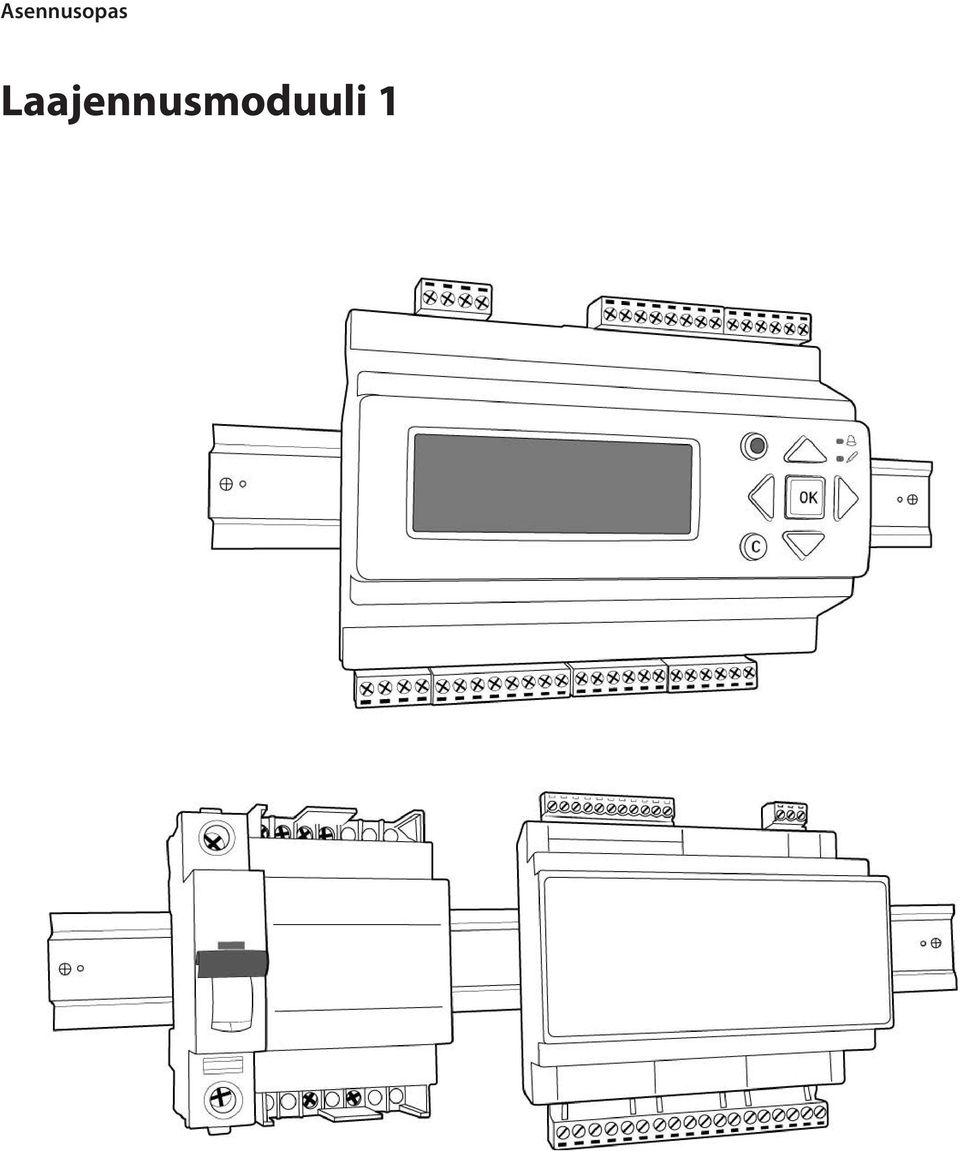

Asennusopas. Laajennusmoduuli 1
|
|
- Lotta Heino
- 8 vuotta sitten
- Katselukertoja:
Transkriptio
1 Asennusopas Laajennusmoduuli 1
2 Danfoss A/S myöntämä takuu ei ole voimassa eikä Danfoss A/S ole korvausvelvollinen, jos näitä ohjeita ei noudateta asennuksen ja huollon aikana. Alkuperäisten ohjeiden kieli on englanti. Muut kielet on käännetty alkuperäisestä ohjeesta. (Direktiivi 2006/42/EY) Copyright Danfoss A/S

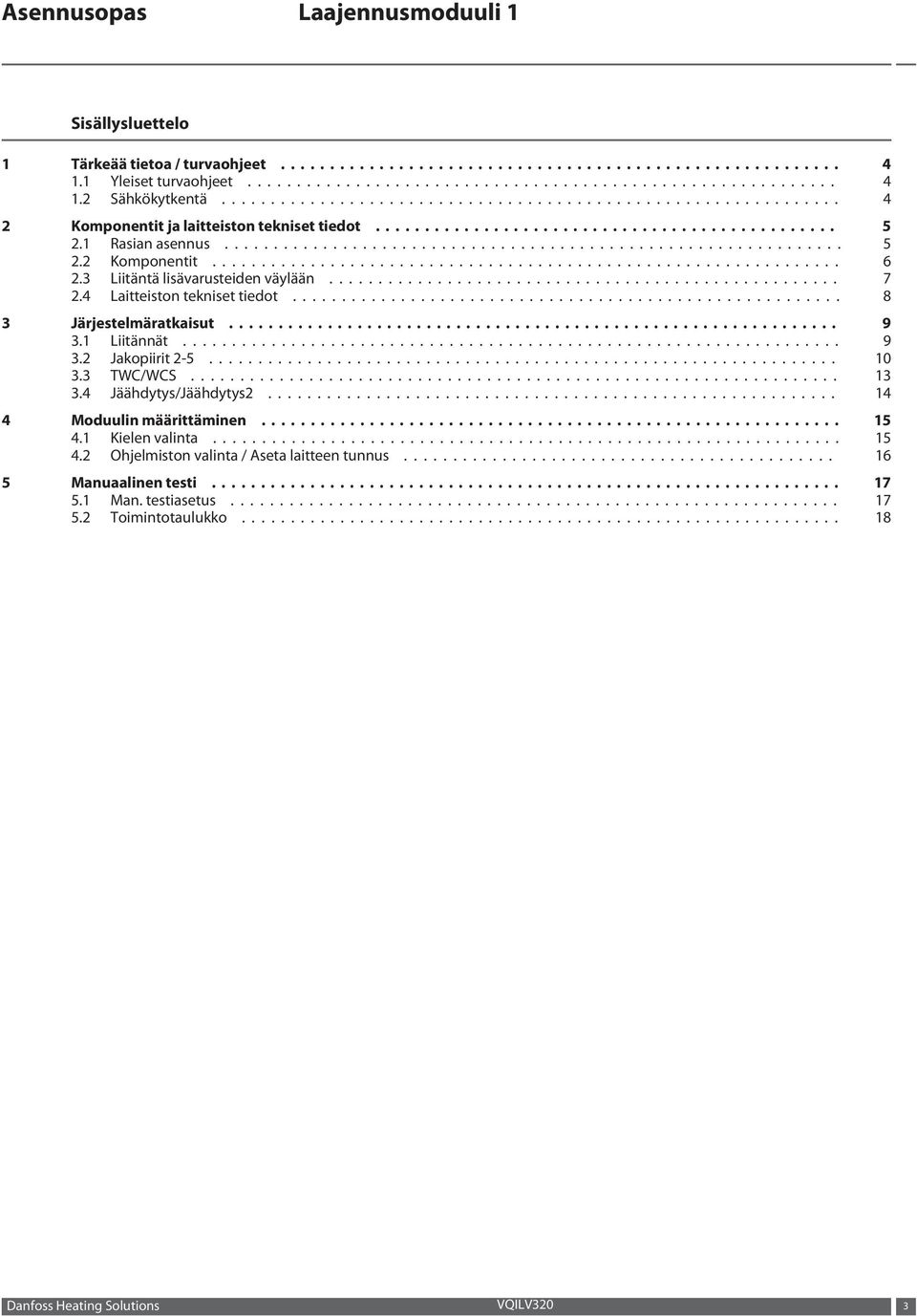

3 Sisällysluettelo 1 Tärkeää tietoa / turvaohjeet Yleiset turvaohjeet Sähkökytkentä Komponentit ja laitteiston tekniset tiedot Rasian asennus Komponentit Liitäntä lisävarusteiden väylään Laitteiston tekniset tiedot Järjestelmäratkaisut Liitännät Jakopiirit TWC/WCS Jäähdytys/Jäähdytys Moduulin määrittäminen Kielen valinta Ohjelmiston valinta / Aseta laitteen tunnus Manuaalinen testi Man. testiasetus Toimintotaulukko Danfoss Heating Solutions VQILV320 3
4 1 Tärkeää tietoa / turvaohjeet 1.1 Yleiset turvaohjeet Varoitus Varoitus Tätä laitetta voivat käyttää vähintään 8-vuotiaat lapset ja henkilöt, joiden fyysinen tai psyykkinen kunto on heikentynyt, joiden aistit ovat heikentyneet tai joiden kokemus tai tietämys lämpöpumpusta on puutteellinen, jos heitä valvotaan tai heille on annettu ohjeet sen turvallisesta käytöstä ja he ymmärtävät käyttöön liittyvät riskit. Lapset eivät saa puhdistaa laitetta tai tehdä sille huoltotöitä muuten kuin aikuisen valvonnassa. Tapaturmavaara! Lapset eivät saa leikkiä lämpöpumpulla. 1.2 Sähkökytkentä Vaara Varoitus Huomio Vaarallinen jännite! Liitinrimoissa on virta, ja ne voivat aiheuttaa kuoleman sähköiskulla. Kaikki virransyötöt pitää katkaista ennen sähköasennuksen aloittamista. Sähköasennus on annettava valtuutetun sähköasentajan tehtäväksi. Asennuksessa on noudatettava paikallisia ja kansallisia määräyksiä (IEC ). Sähkönsyöttö tulee voida katkaista kaikkinapaisella katkaisimella (turvakytkin), jossa on vähintään 3 mm kosketinväli. 4 VQILV320 Danfoss Heating Solutions

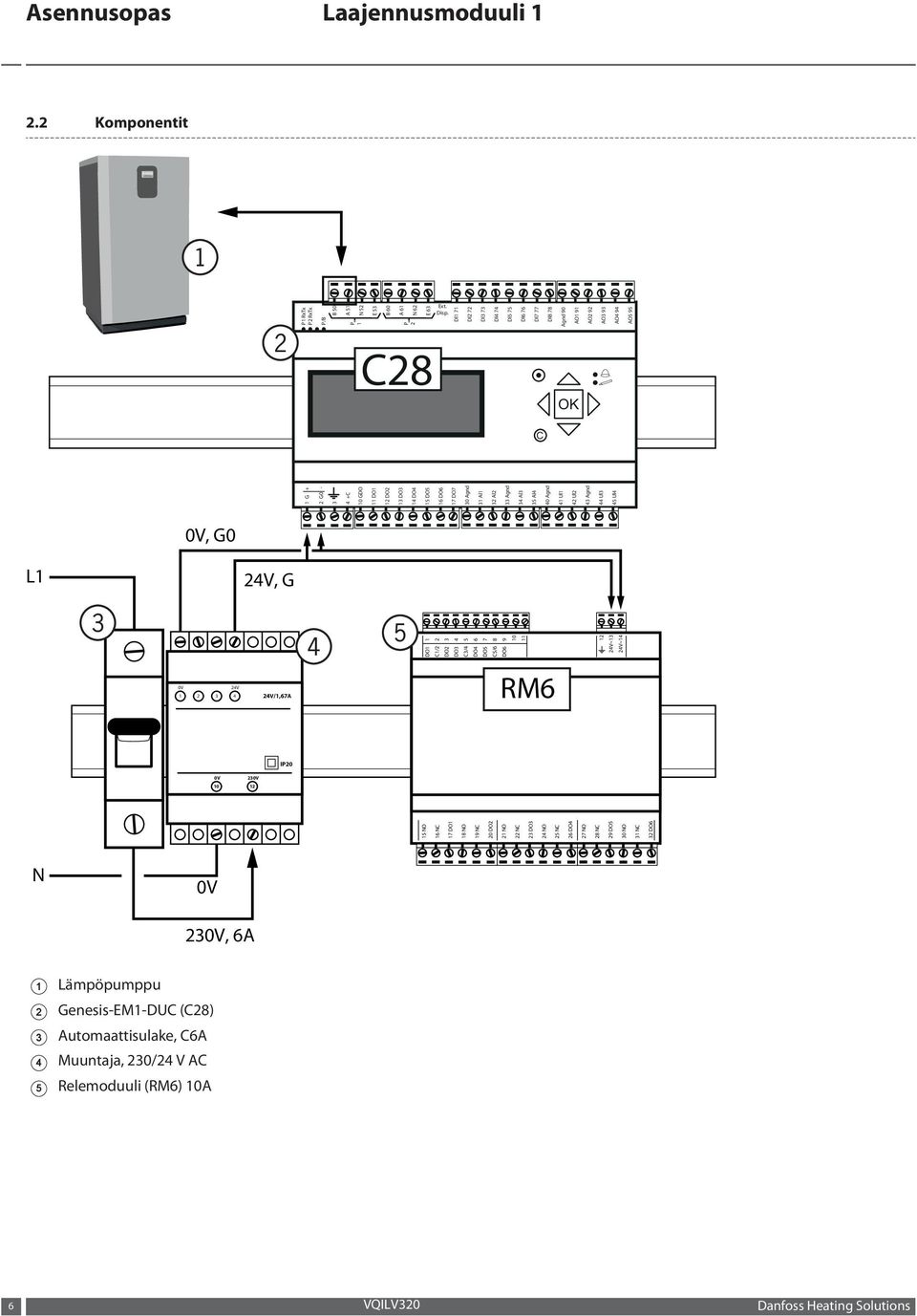

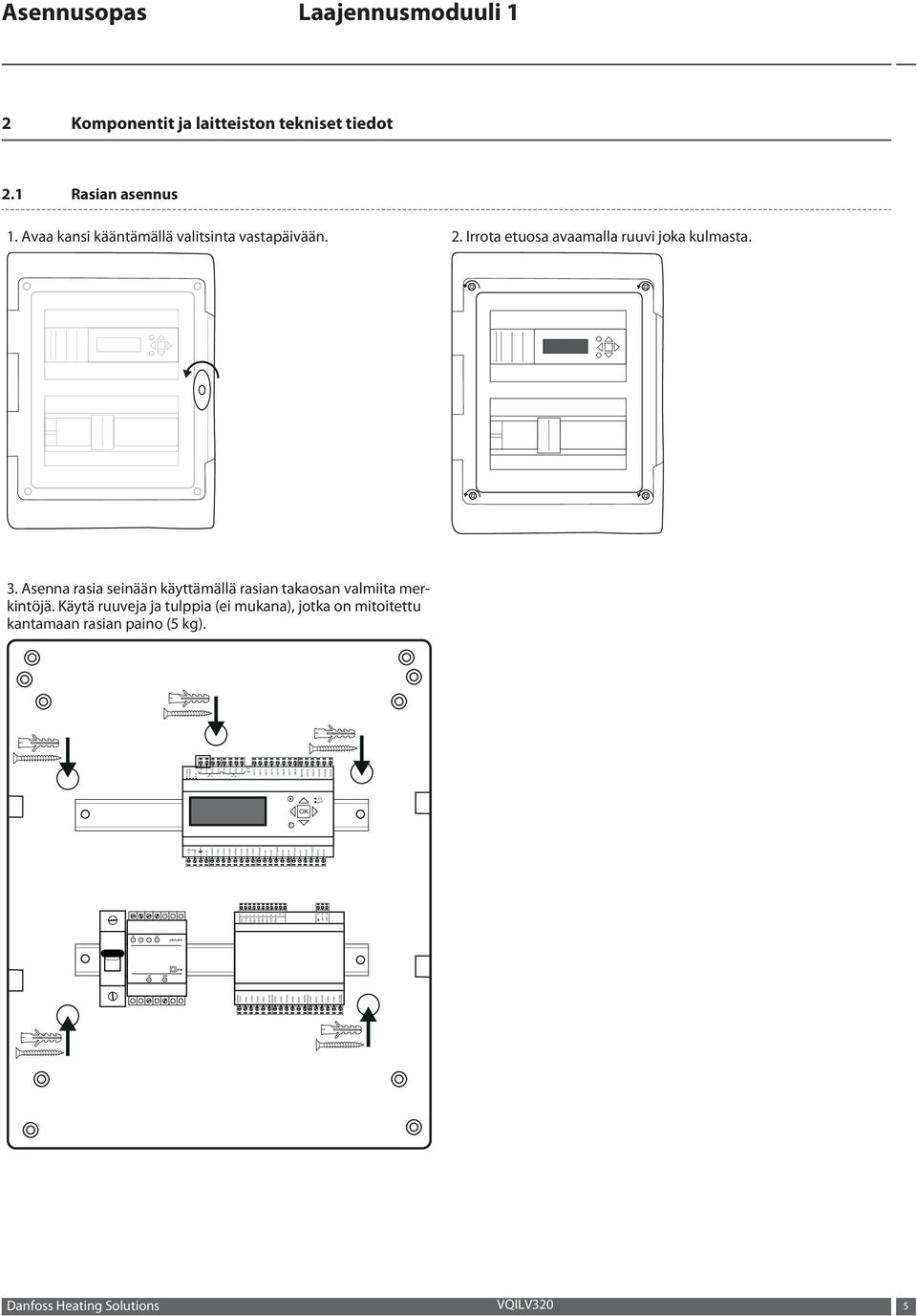

5 0V V 24V 230V V/1,67A IP20 P/B 3 P 1 P Ext. Disp. 2 Komponentit ja laitteiston tekniset tiedot 2.1 Rasian asennus 1. Avaa kansi kääntämällä valitsinta vastapäivään. 2. Irrota etuosa avaamalla ruuvi joka kulmasta. 3. Asenna rasia seinään käyttämällä rasian takaosan valmiita merkintöjä. Käytä ruuveja ja tulppia (ei mukana), jotka on mitoitettu kantamaan rasian paino (5 kg) C 10 DO 11 DO1 12 DO2 13 DO3 14 DO4 15 DO5 16 DO6 17 DO7 P1 RxTx P2 RxTx B 50 A 51 N 52 E 53 B 60 A 61 N 62 E 63 Dl1 71 Dl2 72 Dl3 73 Dl4 74 Dl5 75 Dl6 76 Dl7 77 Dl8 78 Agnd 90 AO1 91 AO2 92 AO3 93 AO4 94 AO5 95 C 15 NO 16 NC 17 DO1 18 NO 19 NC 20 DO2 21 NO 22 NC 23 DO3 24 NO 25 NC 26 DO4 30 Agnd 31 Al1 32 Al NO 28 NC 29 DO5 30 NO 31 NC 32 DO6 DO1 C1/2 DO2 DO3 C3/4 DO4 DO5 C5/6 DO6 24V~13 33 Agnd 34 Al3 35 Al4 40 Agnd 41 Ul1 42 Ul2 43 Agnd 44 Ul3 45 Ul V~ Asennusopas Laajennusmoduuli 1 Danfoss Heating Solutions VQILV320 5
6 P 1 P Komponentit P1 RxTx P2 RxTx 4 +C P/B B 50 A 51 N 52 E 53 B 60 A 61 N 62 E 63 Dl1 71 Dl2 72 Dl3 73 Dl4 74 Dl5 75 Dl6 76 Dl7 77 Dl8 78 Agnd 90 AO1 91 AO2 92 AO3 93 AO4 94 AO DO 11 DO1 12 DO2 13 DO3 14 DO4 15 DO5 16 DO6 17 DO7 30 Agnd 31 Al1 32 Al2 33 Agnd 34 Al3 35 Al4 40 Agnd 41 Ul1 42 Ul2 43 Agnd 44 Ul3 45 Ul4 3 Ext. Disp. C 15 NO 16 NC 17 DO1 18 NO 19 NC 20 DO2 21 NO 22 NC 23 DO3 24 NO 25 NC 26 DO4 27 NO 28 NC 29 DO5 30 NO 31 NC 32 DO6 DO1 C1/2 DO2 DO3 C3/4 DO4 DO5 C5/6 DO V~13 24V~ Asennusopas Laajennusmoduuli 1 C28 0V, L1 24V, 0V 24V V/1,67A RM6 IP20 0V 230V N 0V 230V, 6A 1 Lämpöpumppu 2 enesis-em1-duc (C28) 3 Automaattisulake, C6A 4 Muuntaja, 230/24 V AC 5 Relemoduuli (RM6) 10A 6 VQILV320 Danfoss Heating Solutions

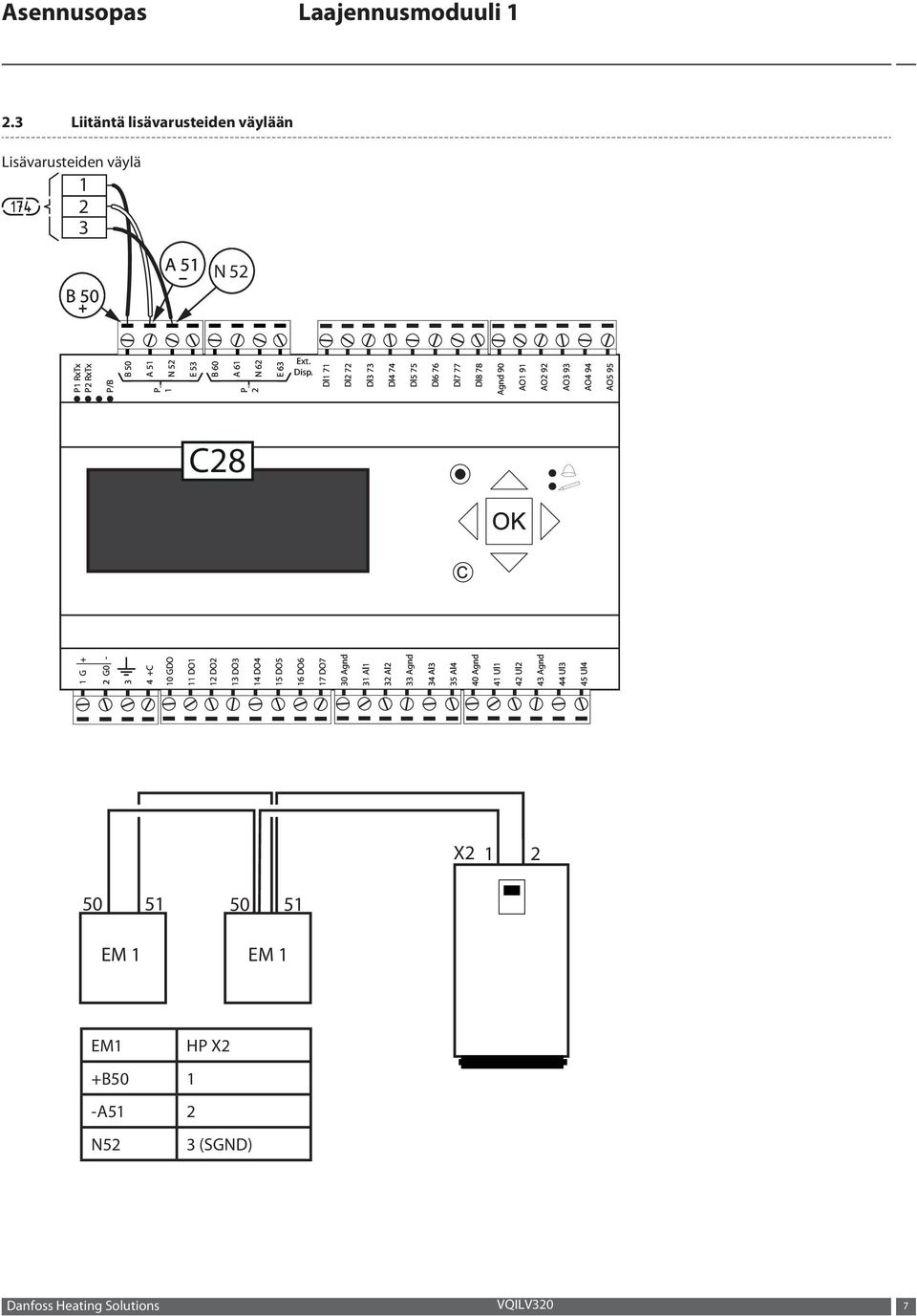

7 2.3 Liitäntä lisävarusteiden väylään Lisävarusteiden väylä P1 RxTx P2 RxTx P/ /B B 50 A A N P 1 E 53 B 60 A 61 N 62 P 2 E 63 2 Dl1 71 Dl2 72 Dl Dl C Dl5 75 Dl6 76 Dl Dl8 78 Agnd 90 AO1 91 AO2 92 AO3 93 AO4 94 AO DO 11 1 DO1 12 DO2 13 DO3 14 DO4 15 DO5 16 DO6 17 DO7 30 Agn nd 31 Al1 32 Al Agn nd 34 Al3 35 Al4 40 Agn nd 41 Ul1 42 Ul2 43 Agn nd 44 4 Ul3 45 Ul4 - Asennusopas Laajennusmoduuli B 50 A 51 N 52 Ex xt. Dis isp. C28 C X EM 1 EM 1 EM1 HP X2 +B50 1 -A51 2 N52 3 (SND) Danfoss Heating Solutions VQILV320 7

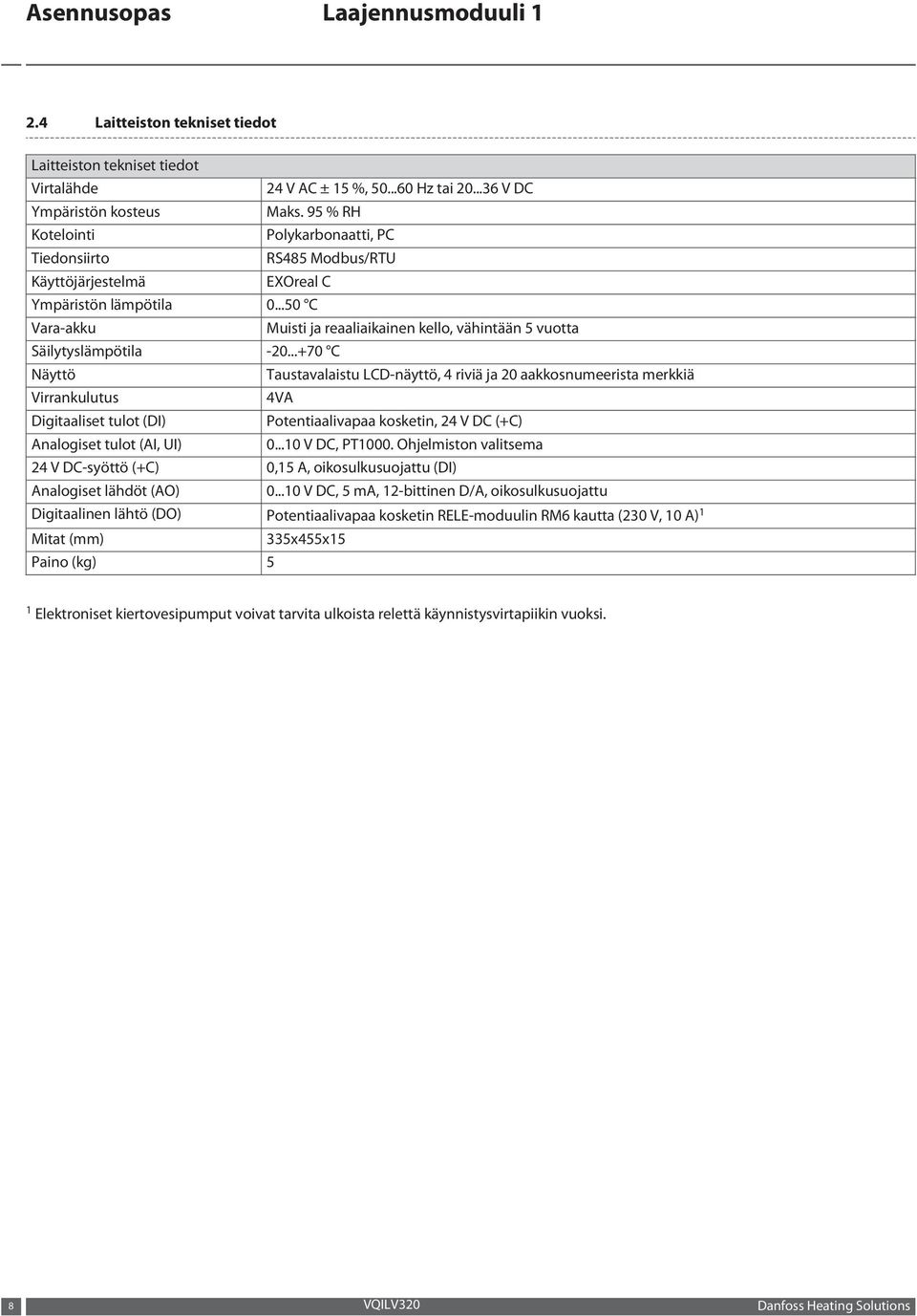

8 2.4 Laitteiston tekniset tiedot Laitteiston tekniset tiedot Virtalähde 24 V AC ± 15 %, Hz tai V DC Ympäristön kosteus Maks. 95 % RH Kotelointi Polykarbonaatti, PC Tiedonsiirto RS485 Modbus/RTU Käyttöjärjestelmä EXOreal C Ympäristön lämpötila C Vara-akku Muisti ja reaaliaikainen kello, vähintään 5 vuotta Säilytyslämpötila C Näyttö Taustavalaistu LCD-näyttö, 4 riviä ja 20 aakkosnumeerista merkkiä Virrankulutus 4VA Digitaaliset tulot (DI) Potentiaalivapaa kosketin, 24 V DC (+C) Analogiset tulot (AI, UI) V DC, PT1000. Ohjelmiston valitsema 24 V DC-syöttö (+C) 0,15 A, oikosulkusuojattu (DI) Analogiset lähdöt (AO) V DC, 5 ma, 12-bittinen D/A, oikosulkusuojattu Digitaalinen lähtö (DO) Potentiaalivapaa kosketin RELE-moduulin RM6 kautta (230 V, 10 A) 1 Mitat (mm) 335x455x15 Paino (kg) 5 1 Elektroniset kiertovesipumput voivat tarvita ulkoista relettä käynnistysvirtapiikin vuoksi. 8 VQILV320 Danfoss Heating Solutions

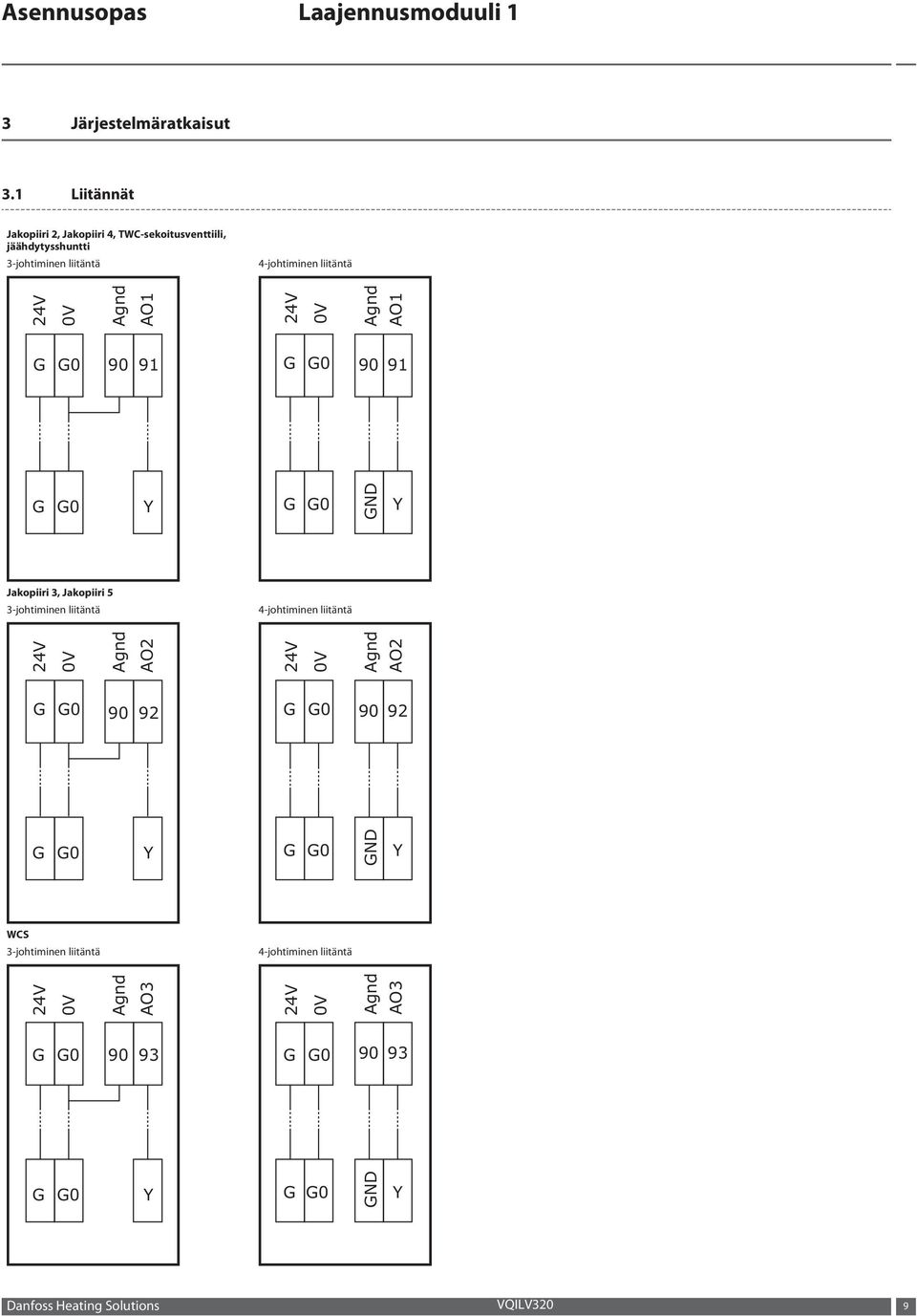

9 3 Järjestelmäratkaisut 3.1 Liitännät Jakopiiri 2, Jakopiiri 4, TWC-sekoitusventtiili, jäähdytysshuntti 3-johtiminen liitäntä 4-johtiminen liitäntä 24V 0V Agnd AO1 24V 0V Agnd AO Y ND Y Jakopiiri 3, Jakopiiri 5 3-johtiminen liitäntä 4-johtiminen liitäntä 24V 0V Agnd AO2 24V 0V Agnd AO Y ND Y WCS 3-johtiminen liitäntä 4-johtiminen liitäntä 24V 0V Agnd AO3 24V 0V Agnd AO Y ND Y Danfoss Heating Solutions VQILV320 9

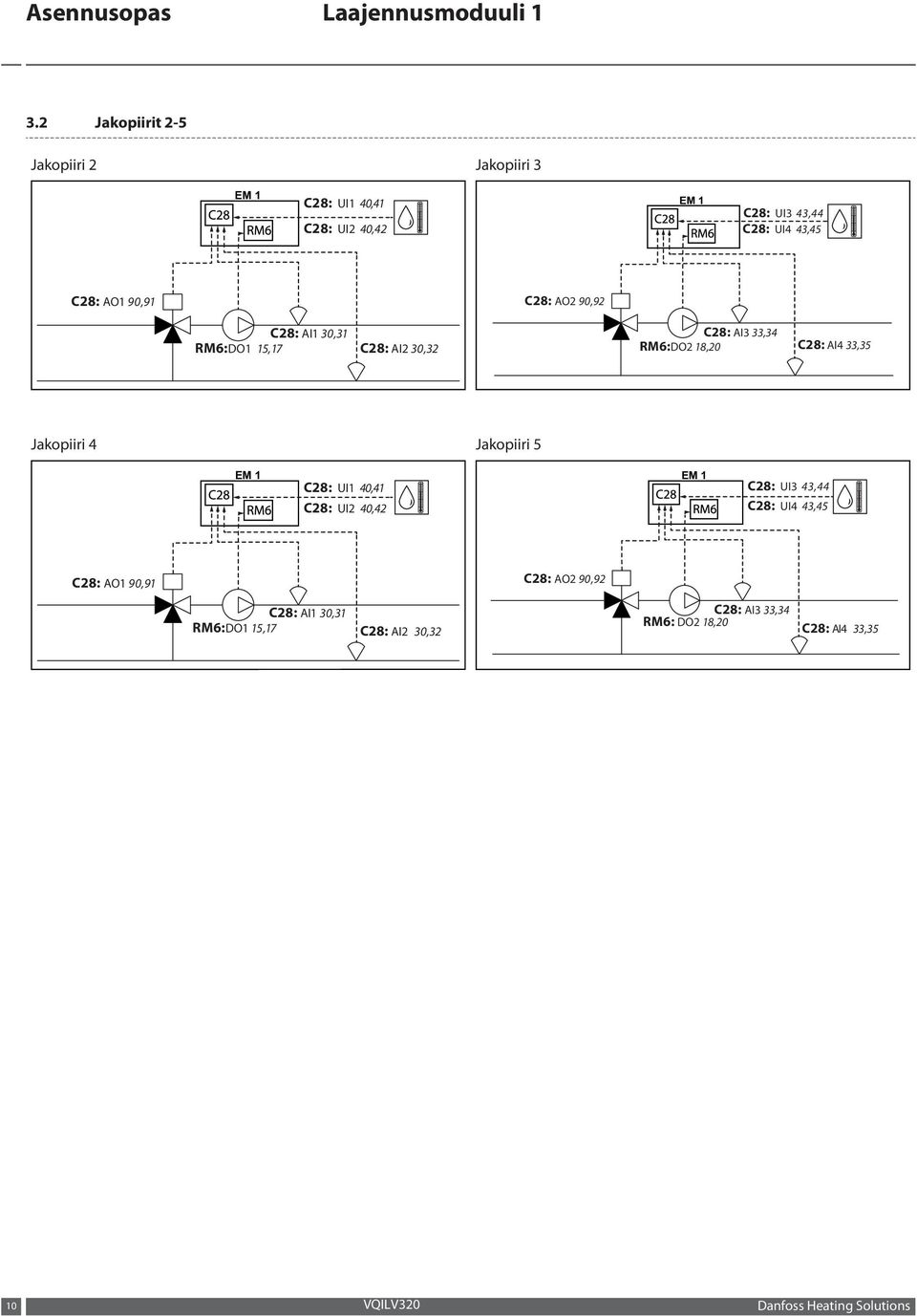

10 3.2 Jakopiirit 2-5 Jakopiiri 2 Jakopiiri 3 EM 1 C28: UI1 40,41 C28: UI2 40,42 EM 1 C28: UI3 43,44 C28: UI4 43,45 C28: AO1 90,91 C28: AO2 90,92 C28: AI1 30,31 RM6: DO1 15, 17 C28: AI2 30,32 C28: AI3 33,34 RM6:DO2 18,20 C28: AI4 33,35 Jakopiiri 4 Jakopiiri 5 EM 1 C28: UI1 40,41 C28: UI2 40,42 EM 1 C28: UI3 43,44 C28: UI4 43,45 C28: AO1 90,91 C28: AO2 90,92 C28: AI1 30,31 RM6:DO1 15,17 C28: AI2 30,32 C28: AI3 33,34 RM6: DO2 18,20 C28: AI4 33,35 10 VQILV320 Danfoss Heating Solutions

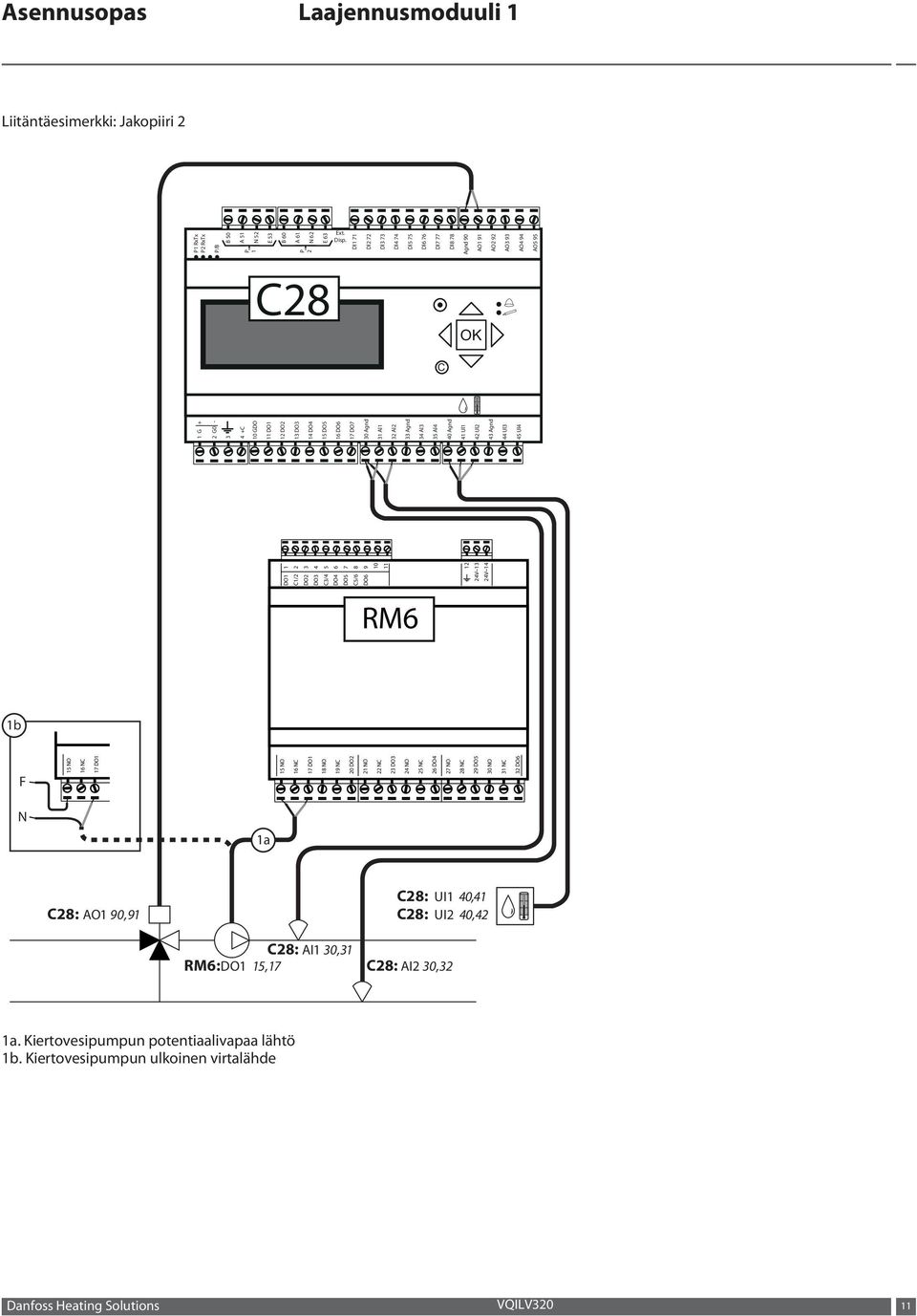

11 P 1 P 2 Liitäntäesimerkki: Jakopiiri 2 P1 RxTx P2 RxTx P/B B 50 A 51 N 52 E 53 B 60 A 61 N E 63 Ext. Disp. Dl1 71 Dl2 72 Dl3 73 Dl4 74 Dl5 75 Dl6 76 Dl7 77 Dl8 78 Agnd 90 AO1 91 AO2 92 AO3 93 AO4 94 AO5 95 C 2-4 +C 10 DO 11 DO1 12 DO2 13 DO3 14 DO4 15 DO5 16 DO6 17 DO7 30 Agnd 31 Al1 32 Al2 33 Agnd 34 Al3 35 Al4 40 Agnd 41 Ul1 42 Ul2 43 Agnd 44 Ul3 45 Ul4 F 15 NO DO1 C1/2 DO2 DO3 C3/4 DO4 DO5 C5/6 DO V~13 24V~ Asennusopas Laajennusmoduuli 1 C RM6 1b 15 NO 16 NC 17 DO1 16 NC 17 DO1 18 NO 19 NC 20 DO2 21 NO 22 NC 23 DO3 24 NO 25 NC 26 DO4 27 NO 28 NC 29 DO5 30 NO 31 NC 32 DO6 N 1a C28: AO1 90,91 C28: UI1 40,41 C28: UI2 40,42 C28: AI1 30,31 RM6: DO1 15, 17 C28: AI2 30,32 1a. Kiertovesipumpun potentiaalivapaa lähtö 1b. Kiertovesipumpun ulkoinen virtalähde Danfoss Heating Solutions VQILV320 11

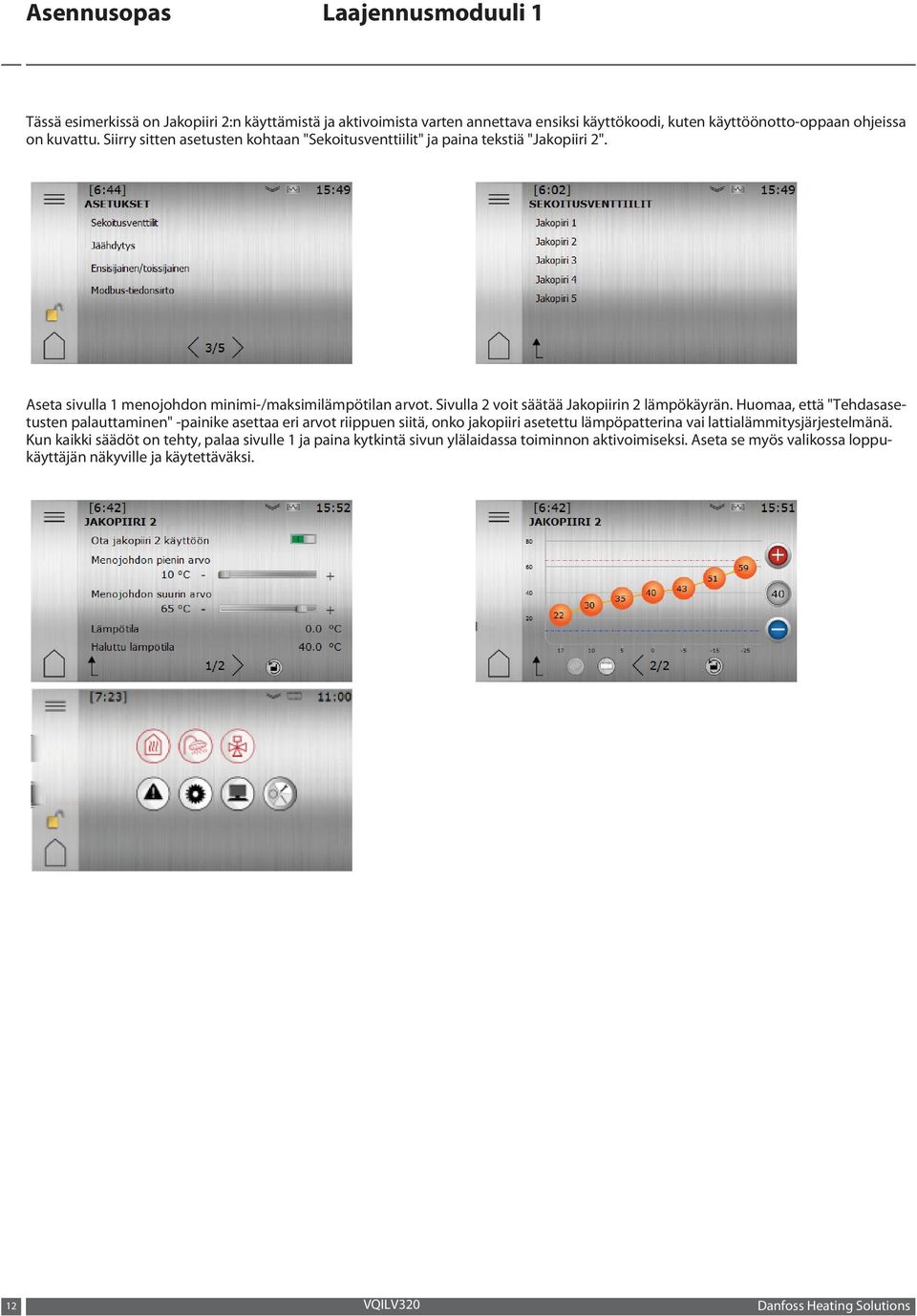

12 Tässä esimerkissä on Jakopiiri 2:n käyttämistä ja aktivoimista varten annettava ensiksi käyttökoodi, kuten käyttöönotto-oppaan ohjeissa on kuvattu. Siirry sitten asetusten kohtaan "Sekoitusventtiilit" ja paina tekstiä "Jakopiiri 2". Aseta sivulla 1 menojohdon minimi-/maksimilämpötilan arvot. Sivulla 2 voit säätää Jakopiirin 2 lämpökäyrän. Huomaa, että "Tehdasasetusten palauttaminen" -painike asettaa eri arvot riippuen siitä, onko jakopiiri asetettu lämpöpatterina vai lattialämmitysjärjestelmänä. Kun kaikki säädöt on tehty, palaa sivulle 1 ja paina kytkintä sivun ylälaidassa toiminnon aktivoimiseksi. Aseta se myös valikossa loppukäyttäjän näkyville ja käytettäväksi. 12 VQILV320 Danfoss Heating Solutions

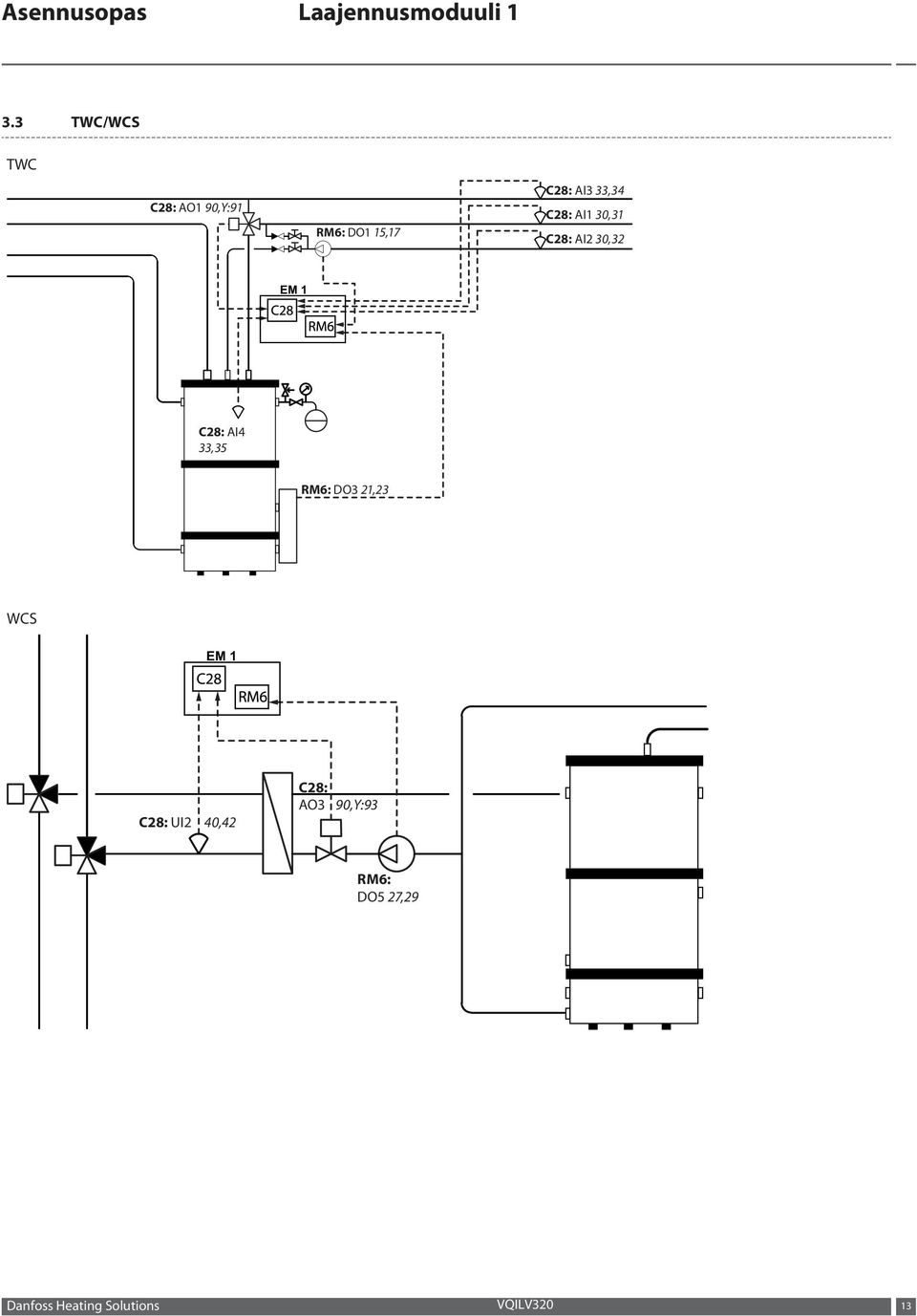

13 3.3 TWC/WCS TWC C28: AO1 90,Y:91 RM6: DO1 15,17 C28: AI3 33,34 C28: AI1 30,31 C28: AI2 30,32 EM 1 C28: AI4 33,35 RM6: DO3 21,23 WCS EM 1 C28: UI2 40,42 C28: AO3 90,Y:93 RM6: DO5 27,29 Danfoss Heating Solutions VQILV320 13

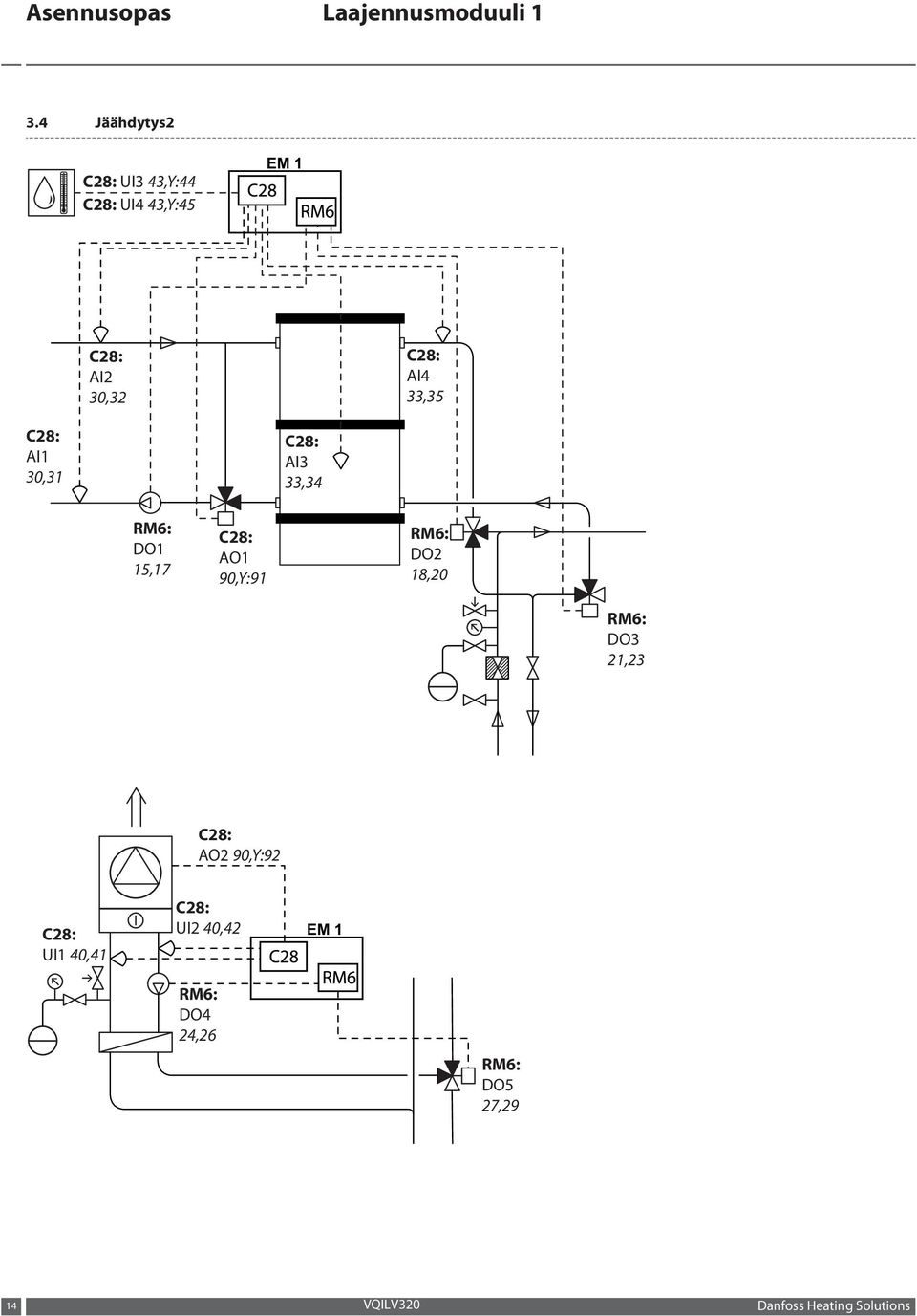

14 3.4 Jäähdytys2 C28: UI3 43,Y:44 C28: UI4 43,Y:45 EM 1 C28: AI2 30,32 C28: AI4 33,35 C28: AI1 30,31 C28: AI3 33,34 RM6: DO1 15,17 C28: AO1 90,Y:91 RM6: DO2 18,20 RM6: DO3 21,23 C28: AO2 90,Y:92 C28: UI1 40,41 C28: UI240,42 EM 1 RM6: DO4 24,26 RM6: DO5 27,29 14 VQILV320 Danfoss Heating Solutions
15 4 Moduulin määrittäminen 4.1 Kielen valinta Siirry valikossa kohtaan Asennus ja avaa asennusvalikko painamalla oikeaa nuolipainiketta. > Manuaalinen testi Asennus Paina ja vaihda kieliasetusta ylös/alas-nuolipainikkeilla, vahvista painamalla, poistu painamalla useita kertoja vasenta nuolipainiketta, kunnes olet aloitusvalikossa. Asennus Kieli: Suomi Danfoss Heating Solutions VQILV320 15

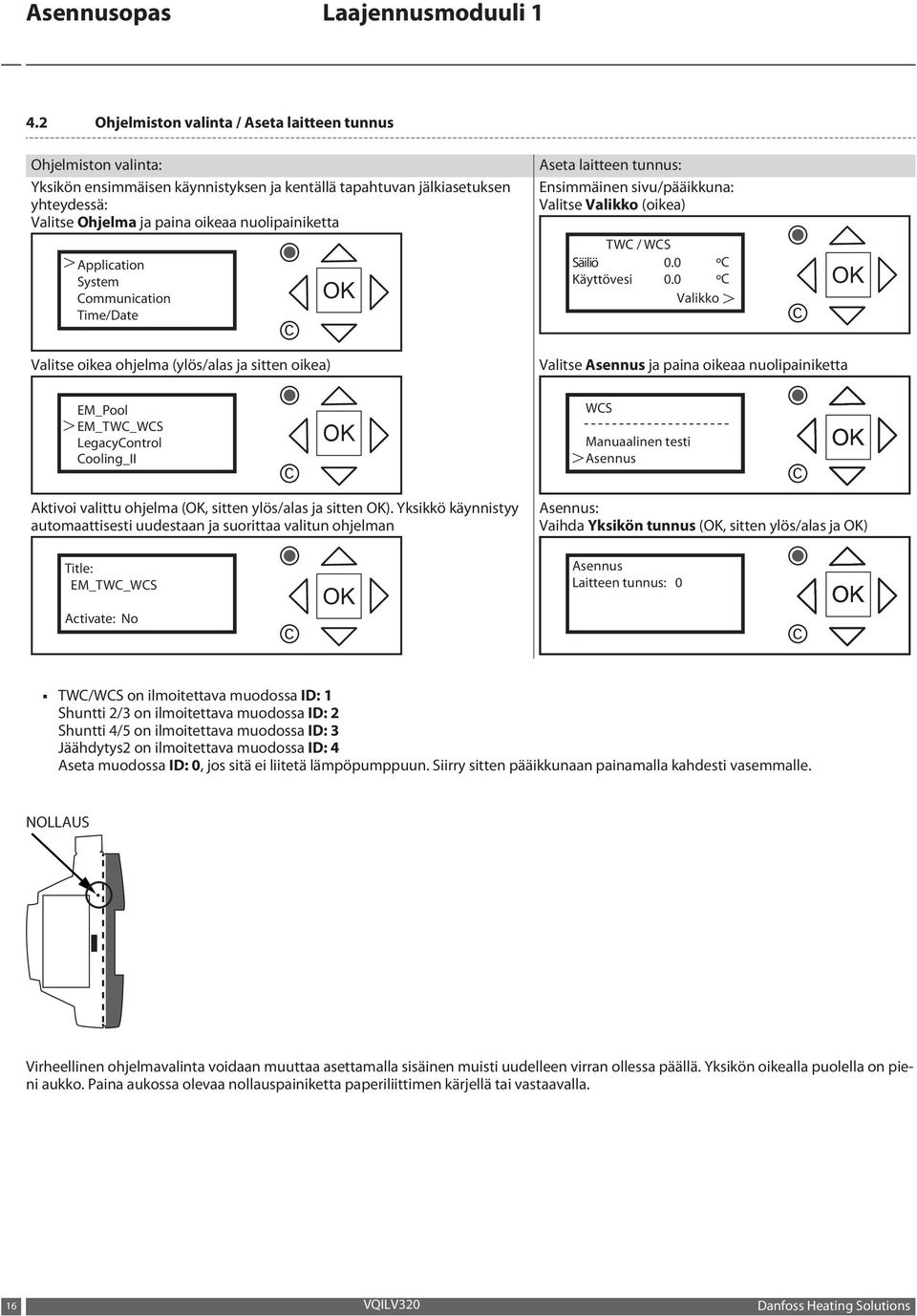

16 4.2 Ohjelmiston valinta / Aseta laitteen tunnus Ohjelmiston valinta: Yksikön ensimmäisen käynnistyksen ja kentällä tapahtuvan jälkiasetuksen yhteydessä: Valitse Ohjelma ja paina oikeaa nuolipainiketta >Appliation System Communiation Time/Date Aseta laitteen tunnus: Ensimmäinen sivu/pääikkuna: Valitse Valikko (oikea) Säiliö TWC / WCS 0.0 ºC Käyttövesi 0.0 ºC Valikko > Valitse oikea ohjelma (ylös/alas ja sitten oikea) Valitse Asennus ja paina oikeaa nuolipainiketta > EM_ Pool EM_TWC_WCS LegayControl Cooling_II > WCS Manuaalinen testi Asennus Aktivoi valittu ohjelma (, sitten ylös/alas ja sitten ). Yksikkö käynnistyy automaattisesti uudestaan ja suorittaa valitun ohjelman Asennus: Vaihda Yksikön tunnus (, sitten ylös/alas ja ) Title: EM_TWC_WCS Ativate: No Asennus Laitteen tunnus: 0 TWC/WCS on ilmoitettava muodossa ID: 1 Shuntti 2/3 on ilmoitettava muodossa ID: 2 Shuntti 4/5 on ilmoitettava muodossa ID: 3 Jäähdytys2 on ilmoitettava muodossa ID: 4 Aseta muodossa ID: 0, jos sitä ei liitetä lämpöpumppuun. Siirry sitten pääikkunaan painamalla kahdesti vasemmalle. NOLLAUS Virheellinen ohjelmavalinta voidaan muuttaa asettamalla sisäinen muisti uudelleen virran ollessa päällä. Yksikön oikealla puolella on pieni aukko. Paina aukossa olevaa nollauspainiketta paperiliittimen kärjellä tai vastaavalla. 16 VQILV320 Danfoss Heating Solutions

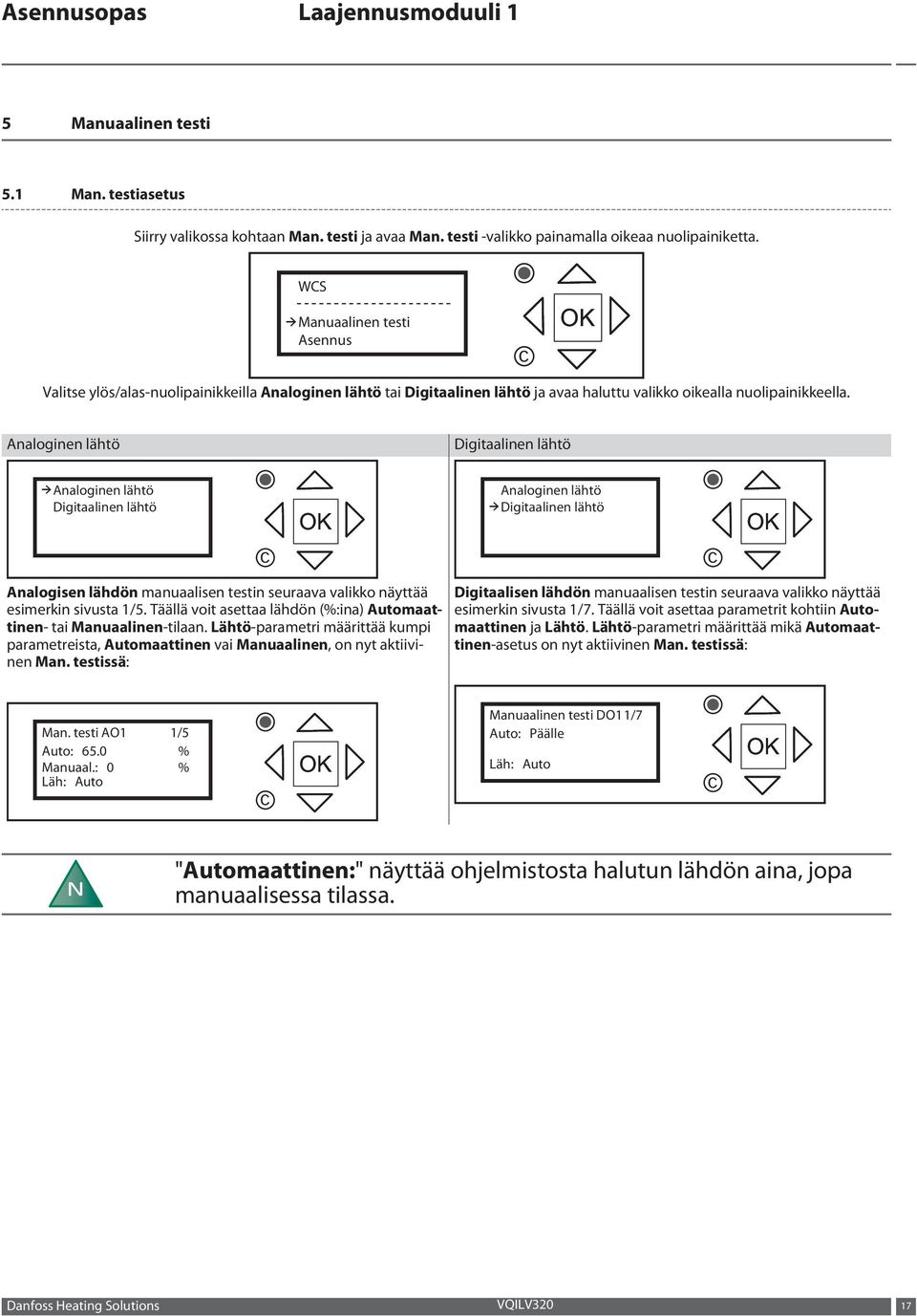

17 5 Manuaalinen testi 5.1 Man. testiasetus Siirry valikossa kohtaan Man. testi ja avaa Man. testi -valikko painamalla oikeaa nuolipainiketta. WCS Manuaalinen testi Asennus Valitse ylös/alas-nuolipainikkeilla Analoginen lähtö tai Digitaalinen lähtö ja avaa haluttu valikko oikealla nuolipainikkeella. Analoginen lähtö Digitaalinen lähtö Analoginen lähtö Digitaalinen lähtö Analoginen lähtö Digitaalinen lähtö Analogisen lähdön manuaalisen testin seuraava valikko näyttää esimerkin sivusta 1/5. Täällä voit asettaa lähdön (%:ina) Automaattinen- tai Manuaalinen-tilaan. Lähtö-parametri määrittää kumpi parametreista, Automaattinen vai Manuaalinen, on nyt aktiivinen Man. testissä: Digitaalisen lähdön manuaalisen testin seuraava valikko näyttää esimerkin sivusta 1/7. Täällä voit asettaa parametrit kohtiin Automaattinen ja Lähtö. Lähtö-parametri määrittää mikä Automaattinen-asetus on nyt aktiivinen Man. testissä: Man. testi AO1 Auto: 65.0 Manuaal.: 0 Läh: Auto 1/5 % % Manuaalinen testi DO1 Auto: Päälle Läh: Auto 1/7 N "Automaattinen:" näyttää ohjelmistosta halutun lähdön aina, jopa manuaalisessa tilassa. Danfoss Heating Solutions VQILV320 17

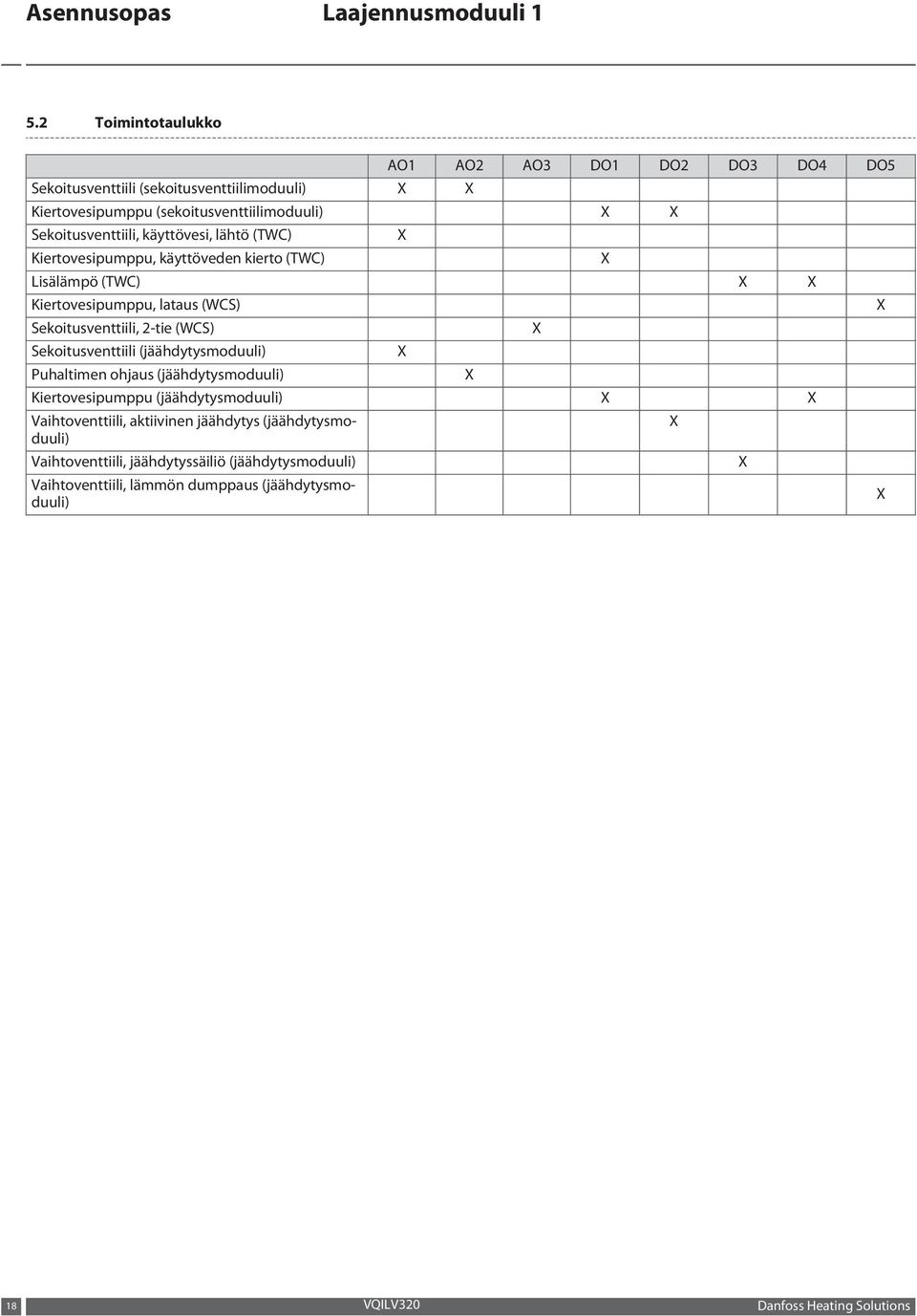

18 5.2 Toimintotaulukko Sekoitusventtiili (sekoitusventtiilimoduuli) X X AO1 AO2 AO3 DO1 DO2 DO3 DO4 DO5 Kiertovesipumppu (sekoitusventtiilimoduuli) X X Sekoitusventtiili, käyttövesi, lähtö (TWC) Kiertovesipumppu, käyttöveden kierto (TWC) X Lisälämpö (TWC) X X Kiertovesipumppu, lataus (WCS) Sekoitusventtiili, 2-tie (WCS) Sekoitusventtiili (jäähdytysmoduuli) Puhaltimen ohjaus (jäähdytysmoduuli) X Kiertovesipumppu (jäähdytysmoduuli) X X Vaihtoventtiili, aktiivinen jäähdytys (jäähdytysmoduuli) Vaihtoventtiili, jäähdytyssäiliö (jäähdytysmoduuli) Vaihtoventtiili, lämmön dumppaus (jäähdytysmoduuli) X X X X X X X 18 VQILV320 Danfoss Heating Solutions
19 Danfoss Heating Solutions VQILV320 19

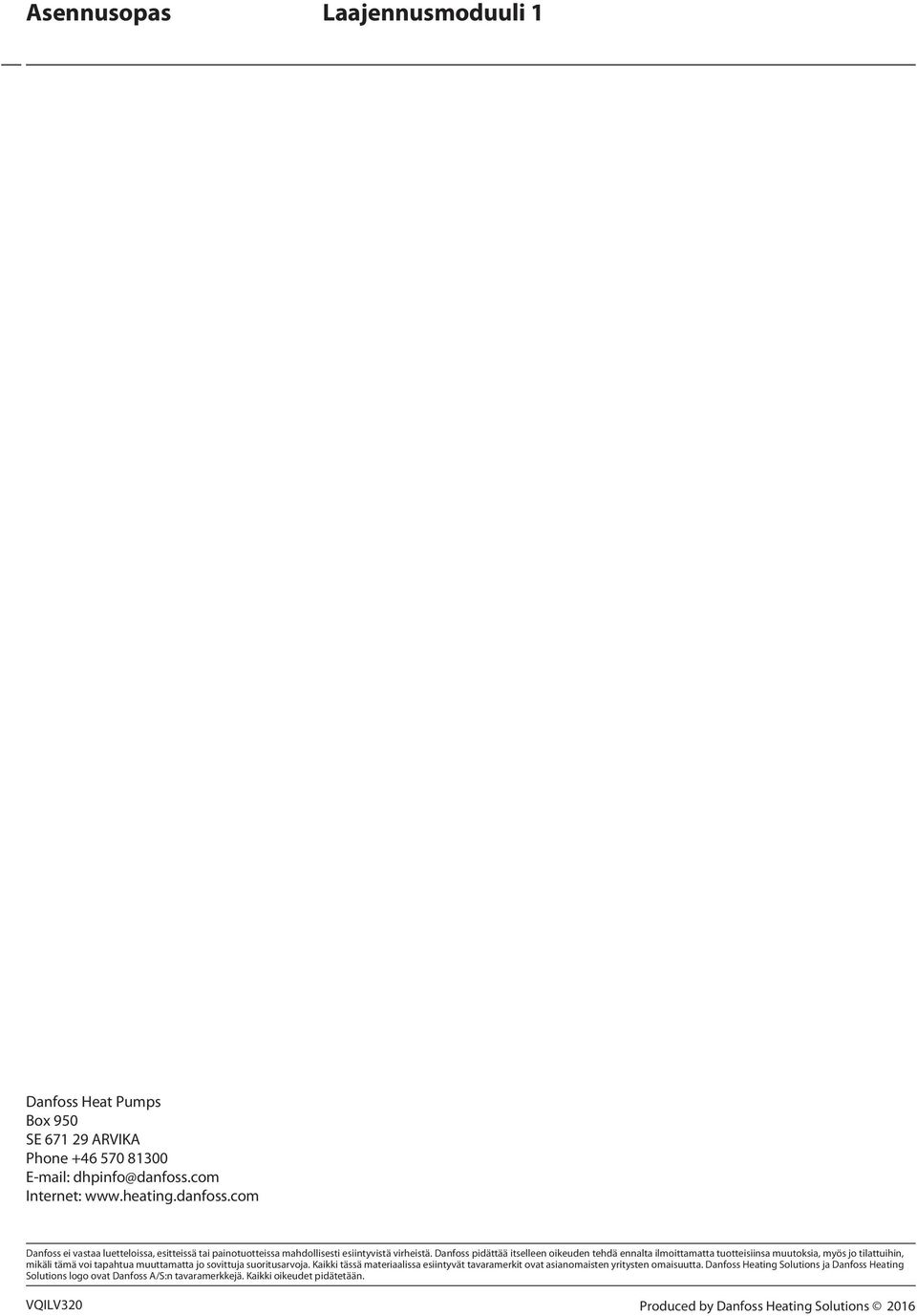

20 Danfoss Heat Pumps Box 950 SE ARVIKA Phone Internet: Danfoss ei vastaa luetteloissa, esitteissä tai painotuotteissa mahdollisesti esiintyvistä virheistä. Danfoss pidättää itselleen oikeuden tehdä ennalta ilmoittamatta tuotteisiinsa muutoksia, myös jo tilattuihin, mikäli tämä voi tapahtua muuttamatta jo sovittuja suoritusarvoja. Kaikki tässä materiaalissa esiintyvät tavaramerkit ovat asianomaisten yritysten omaisuutta. Danfoss Heating Solutions ja Danfoss Heating Solutions logo ovat Danfoss A/S:n tavaramerkkejä. Kaikki oikeudet pidätetään. VQILV320 Produed by Danfoss Heating Solutions 2016
