2 EN 1090 ja CE-merkintä Neuvoja teräskokoonpanojen CE-merkintään ja FPC-manuaalin laadintaan Ver Ceriffi Oy MKE

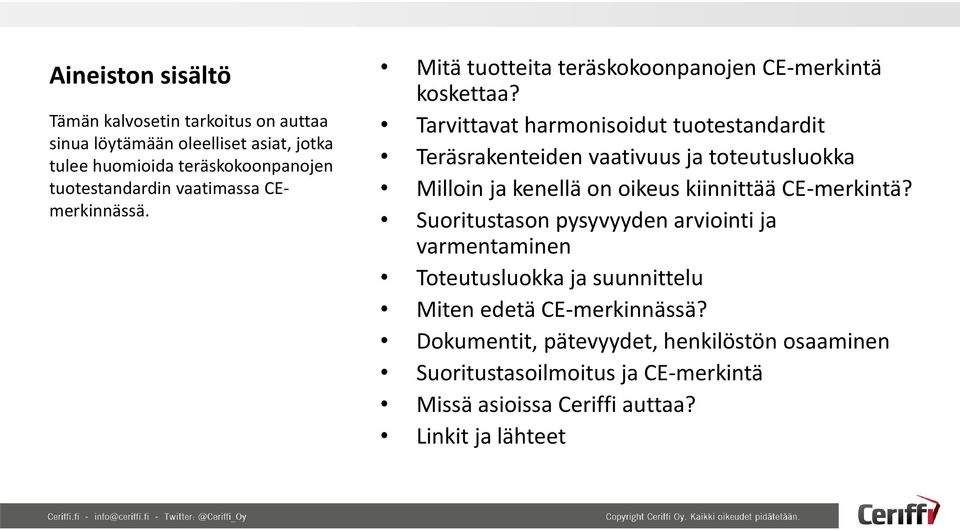

3 Aineiston sisältö Mitä tuotteita teräskokoonpanojen CE-merkintä Tämän kalvosetin tarkoitus on auttaa sinua löytämään oleelliset asiat, jotka tulee huomioida teräskokoonpanojen tuotestandardin vaatimassa CEmerkinnässä. koskettaa? Tarvittavat harmonisoidut tuotestandardit Teräsrakenteiden vaativuus ja toteutusluokka Milloin ja kenellä on oikeus kiinnittää CE-merkintä? Suoritustason pysyvyyden arviointi ja varmentaminen Toteutusluokka ja suunnittelu Miten edetä CE-merkinnässä? Dokumentit, pätevyydet, henkilöstön osaaminen Suoritustasoilmoitus ja CE-merkintä Missä asioissa Ceriffi auttaa? Linkit ja lähteet

4 Mitä tuotteita teräskokoonpanojen CE-merkintä koskettaa? Tehdasvalmisteisten teräskokoonpanojen ominaisuudet ilmoitetaan standardin SFS-EN A1 mukaisella CE-merkinnällä. Standardi kattaa teräsrakenteissa käytettävät rakenteelliset teräskokoonpanot ja osakokoonpanot kuten: Pilarit Palkit Ristikot Jäykistämiseen käytettävät teräsosat Teräsrakenteen määritelmä Teräsrakenne: Esimerkiksi työmaalla asennettu rakennuksen teräksinen runko Teräskokoonpano: Teräsrakenteen osa, joka voi koostua useista pienemmistä osakokoonpanoista

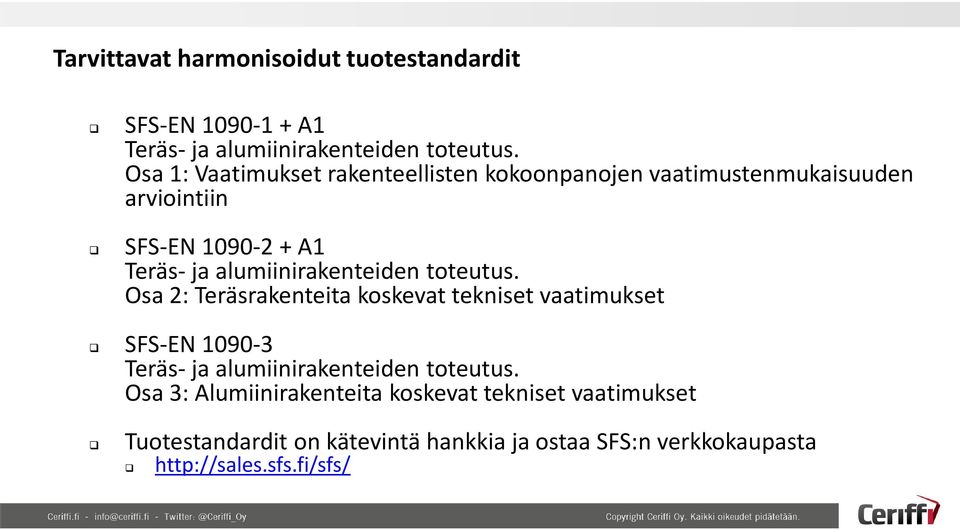

5 Tarvittavat harmonisoidut tuotestandardit SFS-EN A1 Teräs- ja alumiinirakenteiden toteutus. Osa 1: Vaatimukset rakenteellisten kokoonpanojen vaatimustenmukaisuuden arviointiin SFS-EN A1 Teräs- ja alumiinirakenteiden toteutus. Osa 2: Teräsrakenteita koskevat tekniset vaatimukset SFS-EN Teräs- ja alumiinirakenteiden toteutus. Osa 3: Alumiinirakenteita koskevat tekniset vaatimukset Tuotestandardit on kätevintä hankkia ja ostaa SFS:n verkkokaupasta

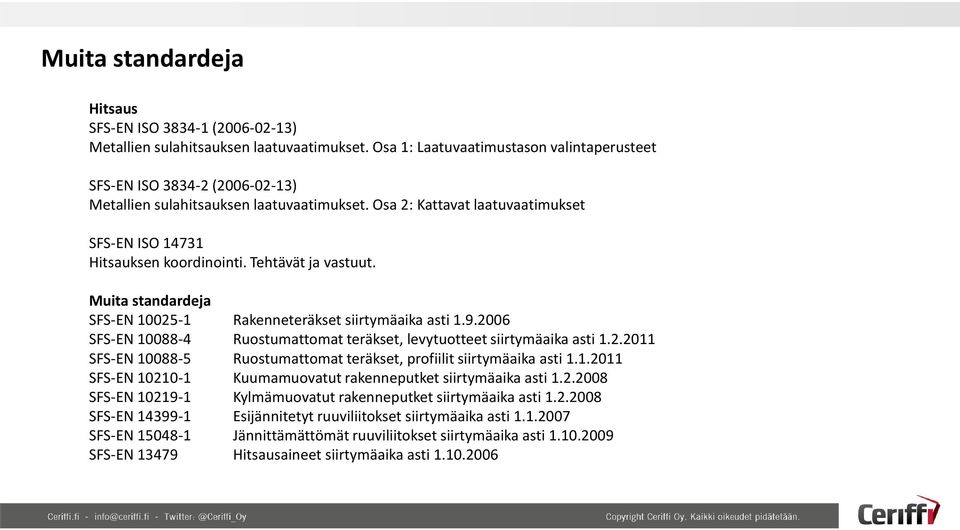

6 Muita standardeja Hitsaus SFS-EN ISO ( ) Metallien sulahitsauksen laatuvaatimukset. Osa 1: Laatuvaatimustason valintaperusteet SFS-EN ISO ( ) Metallien sulahitsauksen laatuvaatimukset. Osa 2: Kattavat laatuvaatimukset SFS-EN ISO Hitsauksen koordinointi. Tehtävät ja vastuut. Muita standardeja SFS-EN Rakenneteräkset siirtymäaika asti SFS-EN Ruostumattomat teräkset, levytuotteet siirtymäaika asti SFS-EN Ruostumattomat teräkset, profiilit siirtymäaika asti SFS-EN Kuumamuovatut rakenneputket siirtymäaika asti SFS-EN Kylmämuovatut rakenneputket siirtymäaika asti SFS-EN Esijännitetyt ruuviliitokset siirtymäaika asti SFS-EN Jännittämättömät ruuviliitokset siirtymäaika asti SFS-EN Hitsausaineet siirtymäaika asti

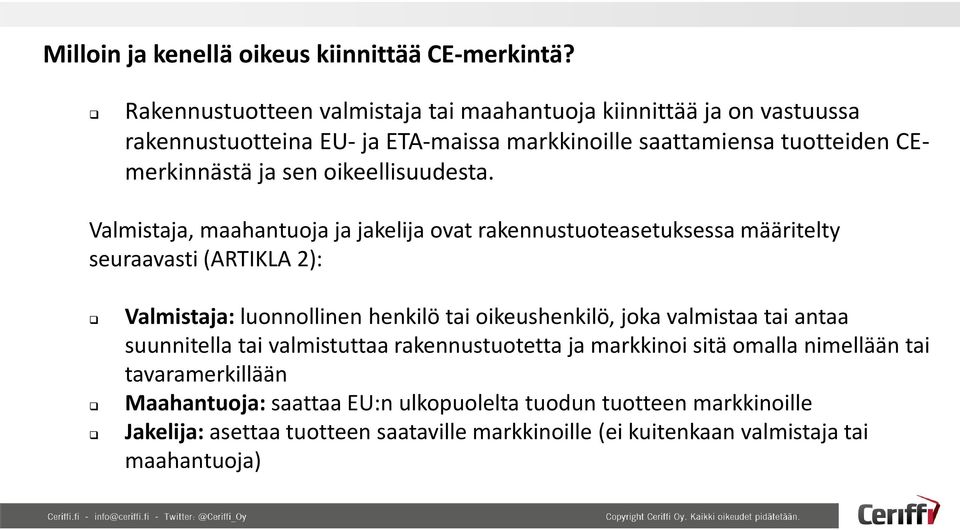

7 Milloin ja kenellä oikeus kiinnittää CE-merkintä? Rakennustuotteen valmistaja tai maahantuoja kiinnittää ja on vastuussa rakennustuotteina EU- ja ETA-maissa markkinoille saattamiensa tuotteiden CEmerkinnästä ja sen oikeellisuudesta. Valmistaja, maahantuoja ja jakelija ovat rakennustuoteasetuksessa määritelty seuraavasti (ARTIKLA 2): Valmistaja: luonnollinen henkilö tai oikeushenkilö, joka valmistaa tai antaa suunnitella tai valmistuttaa rakennustuotetta ja markkinoi sitä omalla nimellään tai tavaramerkillään Maahantuoja: saattaa EU:n ulkopuolelta tuodun tuotteen markkinoille Jakelija: asettaa tuotteen saataville markkinoille (ei kuitenkaan valmistaja tai maahantuoja)

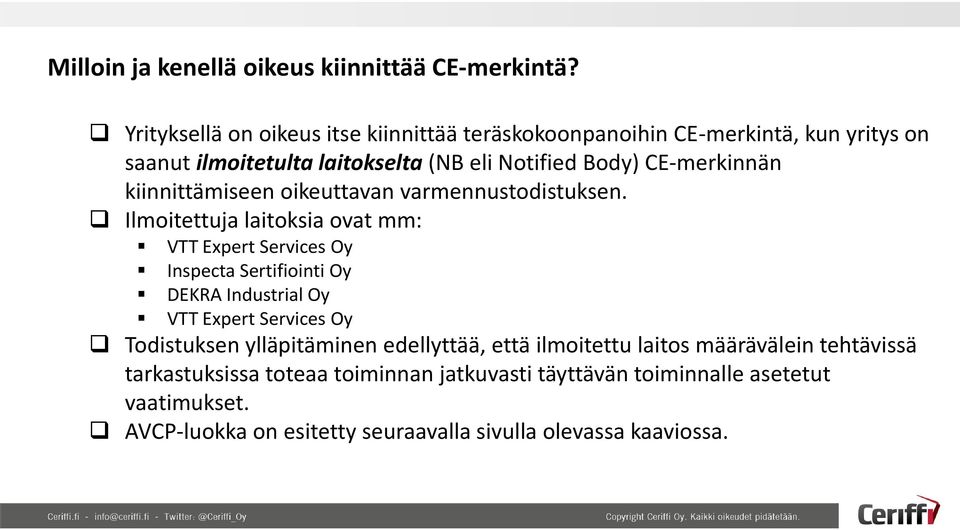

8 Milloin ja kenellä oikeus kiinnittää CE-merkintä? Yrityksellä on oikeus itse kiinnittää teräskokoonpanoihin CE-merkintä, kun yritys on saanut ilmoitetulta laitokselta (NB eli Notified Body) CE-merkinnän kiinnittämiseen oikeuttavan varmennustodistuksen. Ilmoitettuja laitoksia ovat mm: VTT Expert Services Oy Inspecta Sertifiointi Oy DEKRA Industrial Oy VTT Expert Services Oy Todistuksen ylläpitäminen edellyttää, että ilmoitettu laitos määrävälein tehtävissä tarkastuksissa toteaa toiminnan jatkuvasti täyttävän toiminnalle asetetut vaatimukset. AVCP-luokka on esitetty seuraavalla sivulla olevassa kaaviossa.

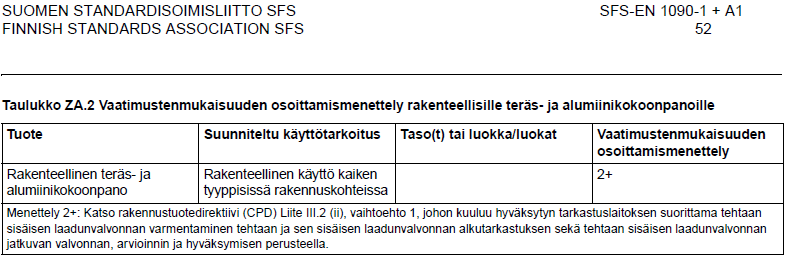

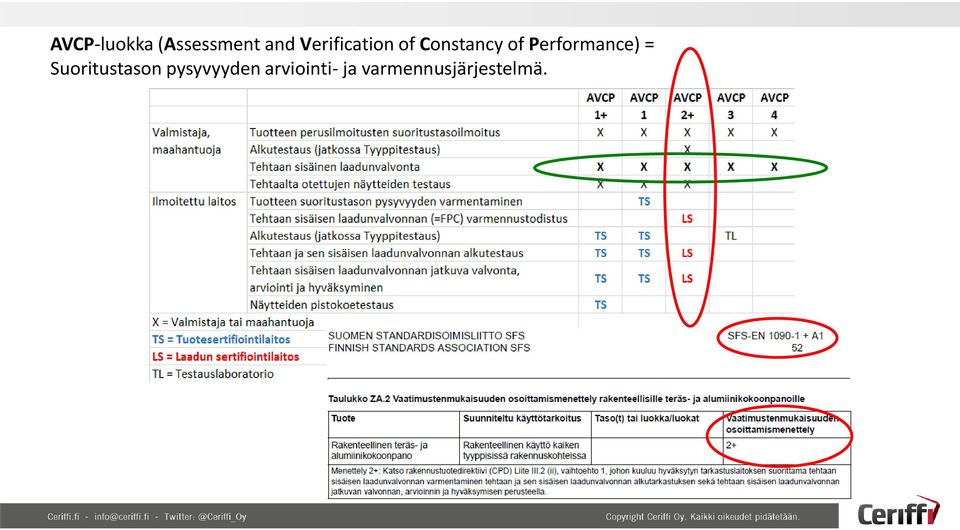

9 AVCP-luokka (Assessment and Verification of Constancy of Performance) = Suoritustason pysyvyyden arviointi- ja varmennusjärjestelmä.

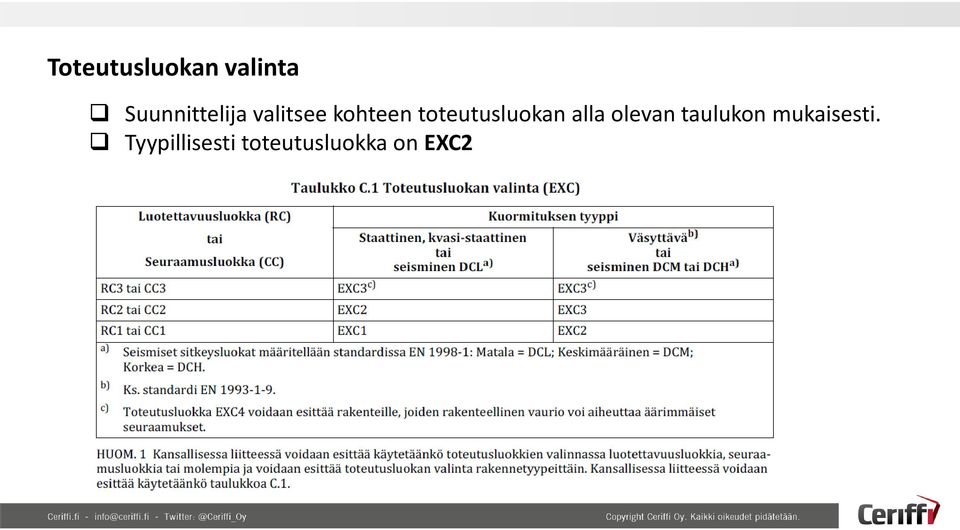

10 Toteutusluokan valinta Suunnittelija valitsee kohteen toteutusluokan alla olevan taulukon mukaisesti. Tyypillisesti toteutusluokka on EXC2

11 Miten edetä CE-merkinnässä? Hanki tarvittavat standardit. Määritä toteutusluokka (tyypillisesti EXC2), johon tuotteesi valmistetaan tai alihankkijana valmistaudu asiakkaasi kanssa määrittelemään toteutusluokat. Määritä konepajasi valmistusprosessit standardien SFS-EN 1090 mukaisesti. Laadi konepajalle laatukäsikirja standardien SFS-EN 1090 kattaville toiminnoille. - FPC-manuaali (Factory Production Control, tehtaan sisäinen laadunvalvonta) Varmista, että henkilökunnalla on pätevyydet erityisprosessien ja tarkastusten osalta. - erityisesti hitsaustoimintojen osalla on runsaasti vaatimuksia Varmista, että alihankinta on standardien SFS-EN 1090 vaatimukset täyttävää, ja että se on kuvattu laatukäsikirjassa. Tee päätös dokumentoinnin työkalusta: laatudokumenttien ylläpito, henkilöstön osaamisen seuranta ja laatutallenteiden hallinta. Tee sopimus ilmoitetun laitoksen kanssa varmennuskäynnistä ja sertifioinnista. Laadi suoritustasoilmoitukset ja CE-merkinnän dokumentit.

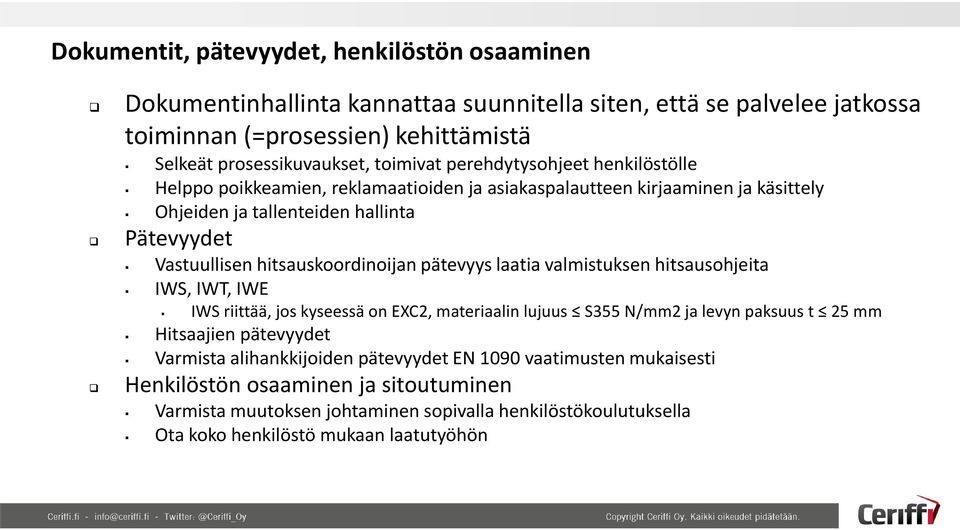

12 Dokumentit, pätevyydet, henkilöstön osaaminen Dokumentinhallinta kannattaa suunnitella siten, että se palvelee jatkossa toiminnan (=prosessien) kehittämistä Selkeät prosessikuvaukset, toimivat perehdytysohjeet henkilöstölle Helppo poikkeamien, reklamaatioiden ja asiakaspalautteen kirjaaminen ja käsittely Ohjeiden ja tallenteiden hallinta Pätevyydet Vastuullisen hitsauskoordinoijan pätevyys laatia valmistuksen hitsausohjeita IWS, IWT, IWE IWS riittää, jos kyseessä on EXC2, materiaalin lujuus S355 N/mm2 ja levyn paksuus t 25 mm Hitsaajien pätevyydet Varmista alihankkijoiden pätevyydet EN 1090 vaatimusten mukaisesti Henkilöstön osaaminen ja sitoutuminen Varmista muutoksen johtaminen sopivalla henkilöstökoulutuksella Ota koko henkilöstö mukaan laatutyöhön

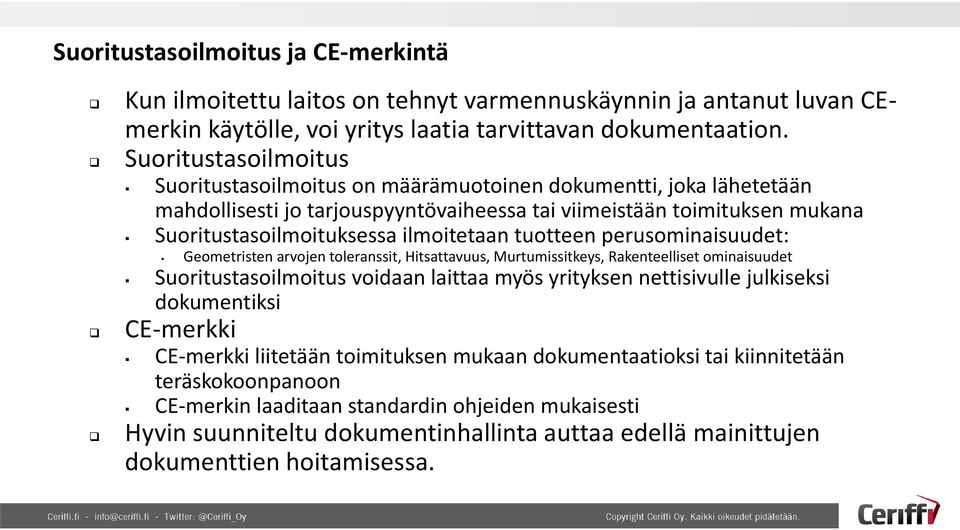

13 Suoritustasoilmoitus ja CE-merkintä Kun ilmoitettu laitos on tehnyt varmennuskäynnin ja antanut luvan CEmerkin käytölle, voi yritys laatia tarvittavan dokumentaation. Suoritustasoilmoitus Suoritustasoilmoitus on määrämuotoinen dokumentti, joka lähetetään mahdollisesti jo tarjouspyyntövaiheessa tai viimeistään toimituksen mukana Suoritustasoilmoituksessa ilmoitetaan tuotteen perusominaisuudet: Geometristen arvojen toleranssit, Hitsattavuus, Murtumissitkeys, Rakenteelliset ominaisuudet Suoritustasoilmoitus voidaan laittaa myös yrityksen nettisivulle julkiseksi dokumentiksi CE-merkki CE-merkki liitetään toimituksen mukaan dokumentaatioksi tai kiinnitetään teräskokoonpanoon CE-merkin laaditaan standardin ohjeiden mukaisesti Hyvin suunniteltu dokumentinhallinta auttaa edellä mainittujen dokumenttien hoitamisessa.

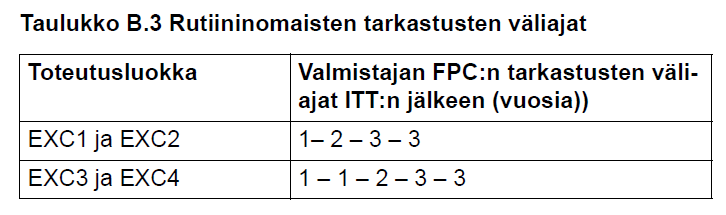

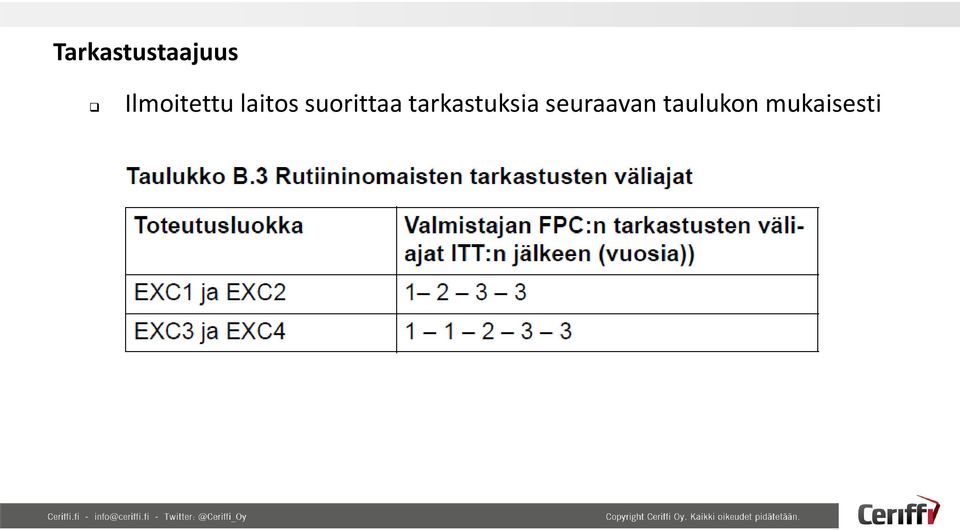

14 Tarkastustaajuus Ilmoitettu laitos suorittaa tarkastuksia seuraavan taulukon mukaisesti

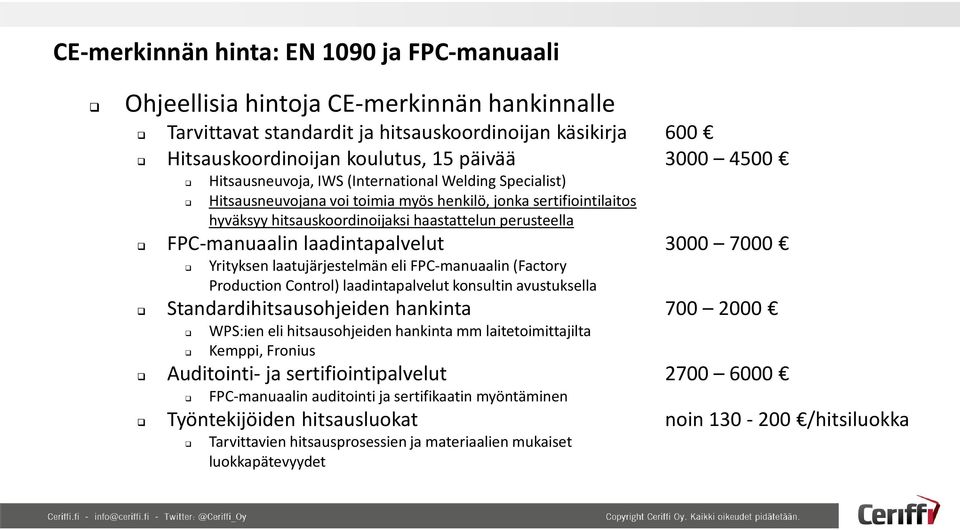

15 CE-merkinnän hinta: EN 1090 ja FPC-manuaali Ohjeellisia hintoja CE-merkinnän hankinnalle Tarvittavat standardit ja hitsauskoordinoijan käsikirja 600 Hitsauskoordinoijan koulutus, 15 päivää Hitsausneuvoja, IWS (International Welding Specialist) Hitsausneuvojana voi toimia myös henkilö, jonka sertifiointilaitos hyväksyy hitsauskoordinoijaksi haastattelun perusteella FPC-manuaalin laadintapalvelut Yrityksen laatujärjestelmän eli FPC-manuaalin (Factory Production Control) laadintapalvelut konsultin avustuksella Standardihitsausohjeiden hankinta WPS:ien eli hitsausohjeiden hankinta mm laitetoimittajilta Kemppi, Fronius Auditointi- ja sertifiointipalvelut FPC-manuaalin auditointi ja sertifikaatin myöntäminen Työntekijöiden hitsausluokat noin /hitsiluokka Tarvittavien hitsausprosessien ja materiaalien mukaiset luokkapätevyydet

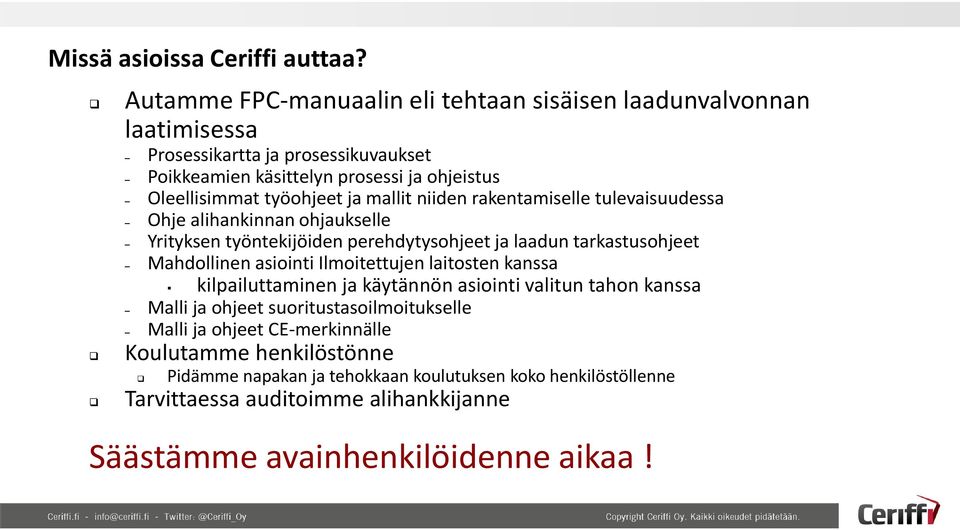

16 Missä asioissa Ceriffi auttaa? Autamme FPC-manuaalin eli tehtaan sisäisen laadunvalvonnan laatimisessa Prosessikartta ja prosessikuvaukset Poikkeamien käsittelyn prosessi ja ohjeistus Oleellisimmat työohjeet ja mallit niiden rakentamiselle tulevaisuudessa Ohje alihankinnan ohjaukselle Yrityksen työntekijöiden perehdytysohjeet ja laadun tarkastusohjeet Mahdollinen asiointi Ilmoitettujen laitosten kanssa kilpailuttaminen ja käytännön asiointi valitun tahon kanssa Malli ja ohjeet suoritustasoilmoitukselle Malli ja ohjeet CE-merkinnälle Koulutamme henkilöstönne Pidämme napakan ja tehokkaan koulutuksen koko henkilöstöllenne Tarvittaessa auditoimme alihankkijanne Säästämme avainhenkilöidenne aikaa!

17 Linkit ja lähteet Linkit Laadun sekatyömiehen kokemuksia FPC-manuaalin laadinnasta, osa 1: Laadun sekatyömiehen kokemuksia FPC-manuaalin laadinnasta, osa 2: Teräskokoonpanojen CE-merkintä: SFS verkkokauppa: Ceriffi Oy:n nettisivut: Lähteet SFS-EN A1 standardi Teräskokoonpanojen CE-merkintä: Teknologiateollisuus ry, Teräsrakenneyhdistys ry ja Metsta ry Ceriffi Oy:n koulutus- ja konsultointimateriaali

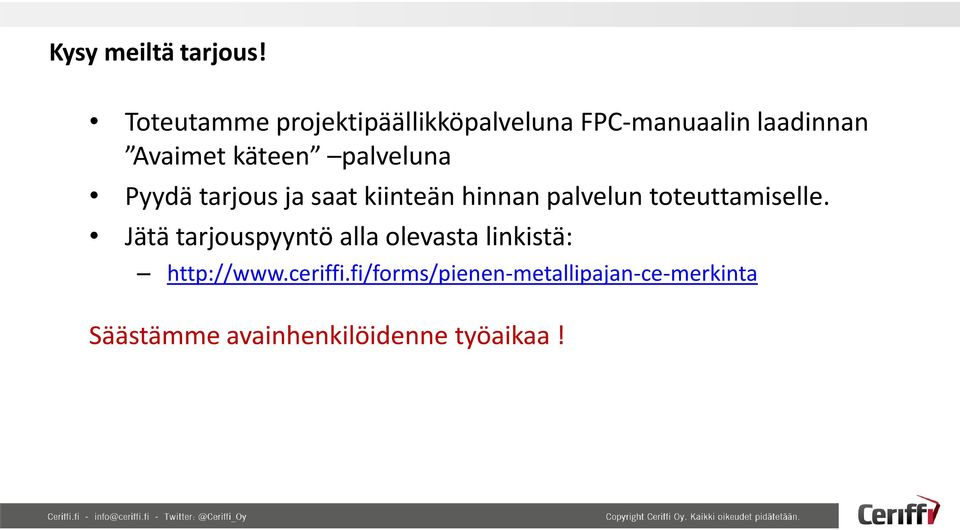

18 Kysy meiltä tarjous! Toteutamme projektipäällikköpalveluna FPC-manuaalin laadinnan Avaimet käteen palveluna Pyydä tarjous ja saat kiinteän hinnan palvelun toteuttamiselle. Jätä tarjouspyyntö alla olevasta linkistä: Säästämme avainhenkilöidenne työaikaa!

19 Ota yhteyttä ja pyydä tarjous avaimet käteen FPC-manuaalista Tämän teoksen luojat ja julkaisijat eivät voi taata teoksessa olevien tietojen täydellisyyttä ja soveltuvuutta yksittäisiin tilanteisiin eivätkä vastaa mistään välittömästä tai välillisestä vahingosta, joka aiheutuu teoksen tietojen käytöstä. Pyydämme, että lukija on yksittäisissä ongelmatilanteissa yhteydessä asiantuntijaan. Copyright Ceriffi Oy/Mikko Kettunen
