M41A15 0(2) 10 V ohjattu venttiilimoottori

Transkriptio

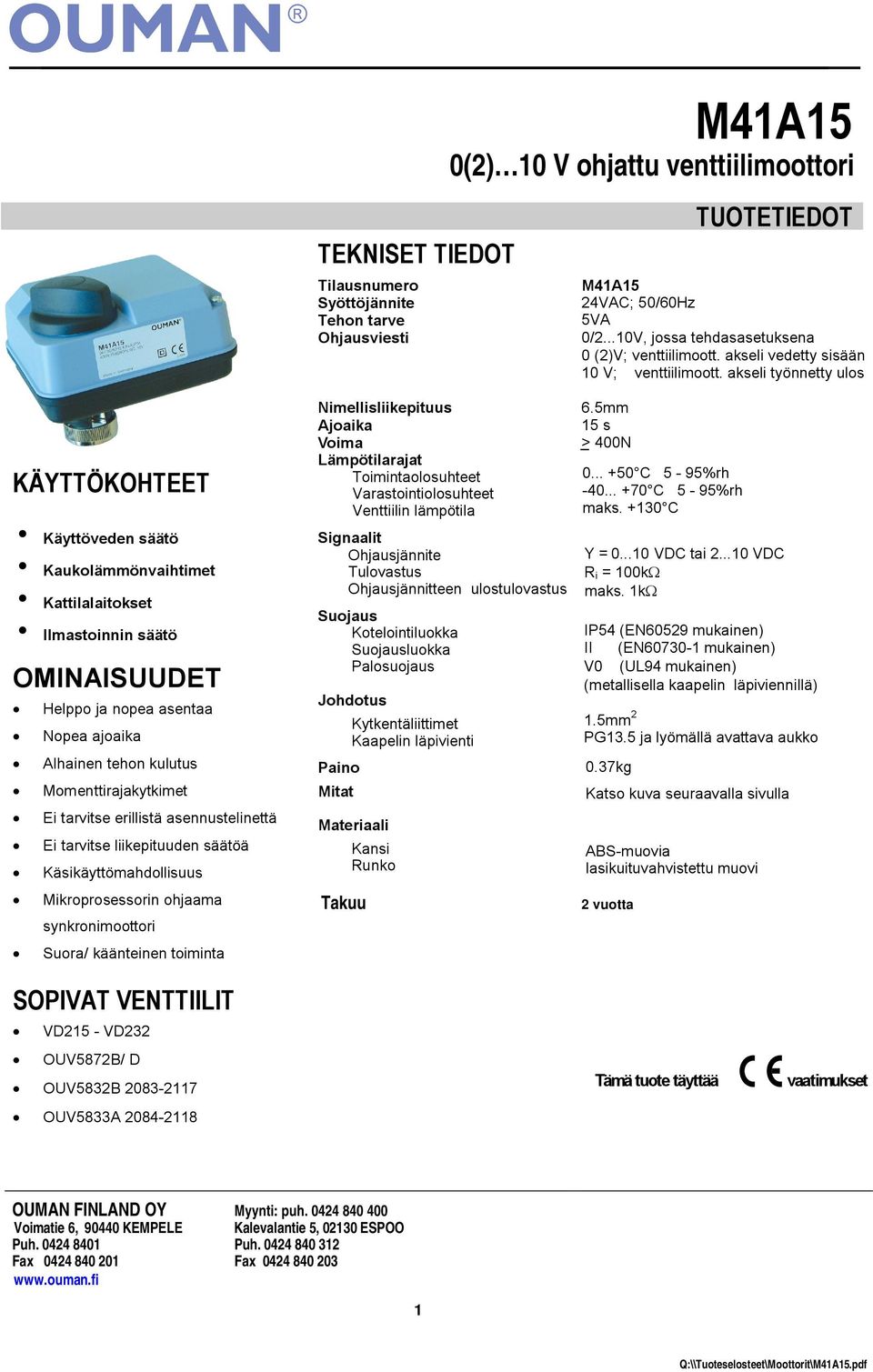

1 0(2) 10 V ohjattu venttiilimoottori KÄTTÖKOHTEET Käyttöveden säätö Kaukolämmönvaihtimet Kattilalaitokset Ilmastoinnin säätö OMINAISUUDET Helppo ja nopea asentaa Nopea ajoaika Alhainen tehon kulutus Momenttirajakytkimet Ei tarvitse erillistä asennustelinettä Ei tarvitse liikepituuden säätöä Käsikäyttömahdollisuus Mikroprosessorin ohjaama synkronimoottori Suora/ käänteinen toiminta TEKNISET TIEDOT Tilausnumero Syöttöjännite Tehon tarve Ohjausviesti Nimellisliikepituus Ajoaika Voima Lämpötilarajat Toimintaolosuhteet Varastointiolosuhteet Venttiilin lämpötila Signaalit Ohjausjännite Tulovastus Ohjausjännitteen ulostulovastus Suojaus Kotelointiluokka Suojausluokka Palosuojaus Johdotus Kytkentäliittimet Kaapelin läpivienti Paino Mitat Materiaali Kansi Runko Takuu 24VAC; 50/60Hz 5VA 0/2...10V, jossa tehdasasetuksena 0 (2)V; venttiilimoott. akseli vedetty sisään 10 V; venttiilimoott. akseli työnnetty ulos 6.5mm 15 s > 400N C 5-95%rh C 5-95%rh maks C 2 vuotta TUOTETIEDOT = VDC tai VDC R i = 100k maks. 1k IP54 (EN60529 mukainen) II (EN mukainen) V0 (UL94 mukainen) (metallisella kaapelin läpiviennillä) 1.5mm 2 PG13.5 ja lyömällä avattava aukko 0.37kg Katso kuva seuraavalla sivulla ABS-muovia lasikuituvahvistettu muovi SOPIVAT VENTTIILIT VD215 - VD232 OUV5872B/ D OUV5832B OUV5833A Tämä tuote täyttää vaatimukset OUMAN FINLAND O Myynti: puh Voimatie 6, KEMPELE Kalevalantie 5, ESPOO Puh Puh Fax Fax Q:\\Tuoteselosteet\Moottorit\.pdf

2 LEISTÄ Synkronimoottorin pyöriminen on muunnettu kierukkavaihteen avulla suoraksi liikkeeksi. Venttiilimootori kiinnittyy mutterilla suoraan venttiiliin. Sisäinen jousipaketti rajoittaa akselin voiman. Sisäiset mikrokytkimet pysäyttävät moottorin, kun tehtaalla asetettu momenttiraja on saavutettu. MITAT (mm) KÄSIKÄTTÖ Venttiilimoottorissa on käsikäyttömahdollisuus. Käsiohjausta voidaan käyttää vain, kun käyttöjännite on kytketty pois. Käsikäyttöä tulee käyttää vain venttiilin toiminnan tarkistamiseen. Käsiohjauspyörä painetaan alas ja käännettäessä myötäpäivään akseli työntyy ulos. Vastapäivään käännettäessä akseli vetäytyy sisään. 2

3 ASENNUS JA KTKENTÄOHJE OK EI KTKENTÄ Vdc Vdc 10V 10V V (2...10V) M 2 24V 24V 1 24V~ 24V ~ MOOTTORIN PAKKOAJO -SIGNAALIN KAUTTA Irrota säätimeltä tuleva -signaali liittimeltä 3 ja kytke liittimeen 3: 24 V ; moottori ajaa venttiilin 0 V:n signaalia vastaavaan ääriasentoon 24 VAC; moottori ajaa venttiilin 10 VDC:n ohjaussignaalia vastaavaan ääriasentoon -OHJAUSSIGNAALIN HÄIRIÖ Jos -signaalin sisääntulon johto katkeaa, venttiilimoottori menee 0 V signaalia vastaavaan asentoon (turva-asento). OHJAUSSIGNAALIN JÄNNITEALUEEN VAIHTO Analogisen -ohjaussignaalin jännitealuetta (0-10 VDC tai 2-10 VDC) voidaan vaihtaa valintakytkimellä. Tehdasasetus on 0-10 VDC. TOIMISUUNNAN VAIHTO Toimisuuntaa (suora tai käänteinen) voidaan vaihtaa valintakytkimellä. Valintakytkin on tehdasasetettu siten, että akseli työntyy ulos kasvavalla signaalilla ja vetäytyy sisään pienenevällä signaalilla (suora toiminta). Valintakytkimiin ja päästään käsiksi, kun kansi poistetaan. Ne sijaitsevat sisällä olevan piirilevyä suojaavan levyn takapuolella. 3

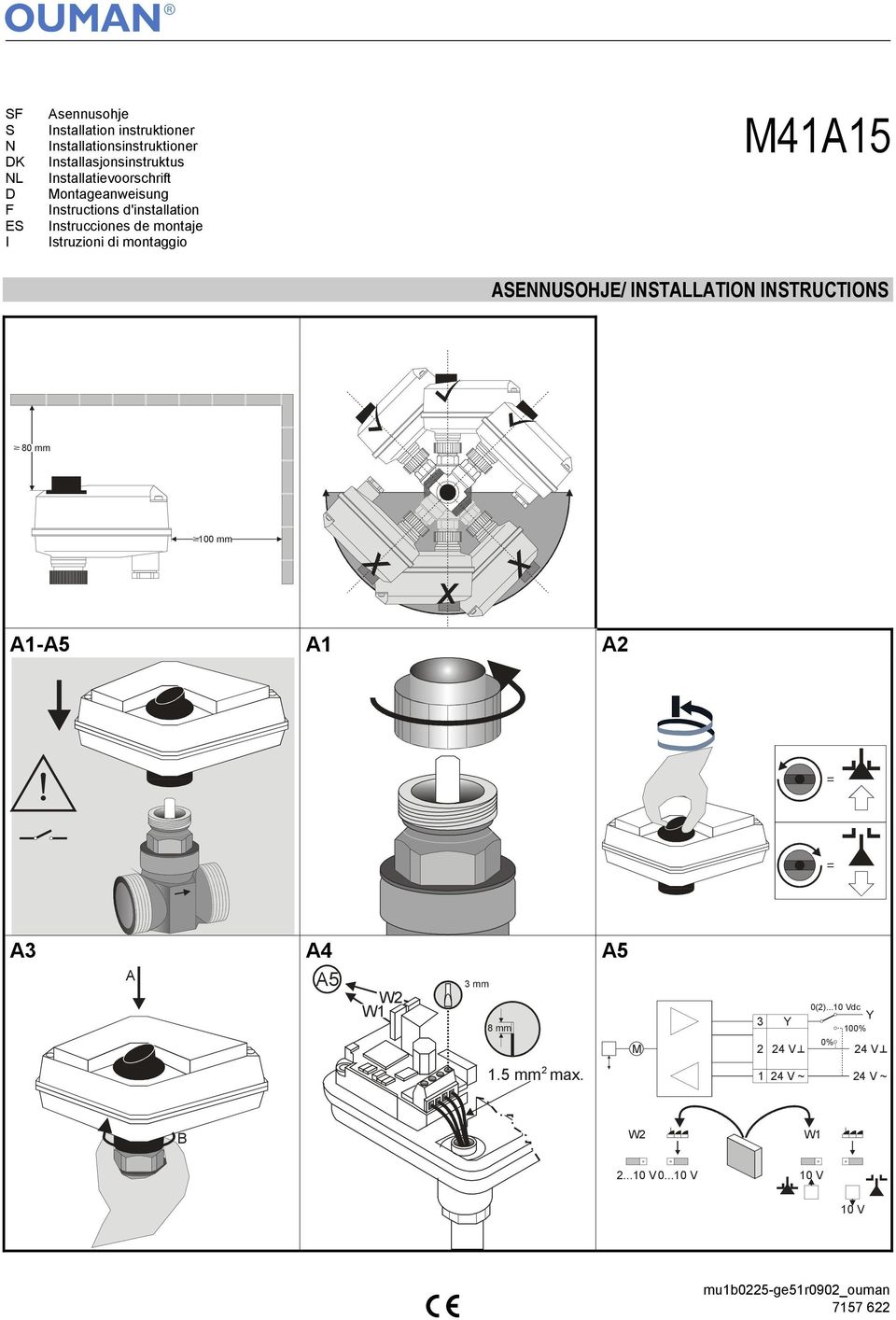

4 SF S N DK NL D F ES I Asennusohje Installation instruktioner Installationsinstruktioner Installasjonsinstruktus Installatievoorschrift Montageanweisung Instructions d'installation Instrucciones de montaje Istruzioni di montaggio ASENNUSOHJE/ INSTALLATION INSTRUCTIONS 80 mm 100 mm A1-A5 A1 A2! A3 A4 A5 A A5 3 mm 8 mm mm max. M 0(2)...10 Vdc 3 100% 0% 2 24 V 24 V 1 24 V ~ 24 V ~ B V V 10 V 10 V mu1b0225-ge51r0902_ouman

5 B1-B5 B1 B2! B3 B4 B5 OUMAN FINLAND O Myynti: puh Voimatie 6, KEMPELE Kalevalantie 5, ESPOO Puh Puh Fax Fax Manufacturing location certified to Subject to change without notice. Printed in Germany mu1b0225-ge51r0902_ouman ( ) Q:\\Tuoteselosteet\Moottorit\asennusohje.pdf
