1 1

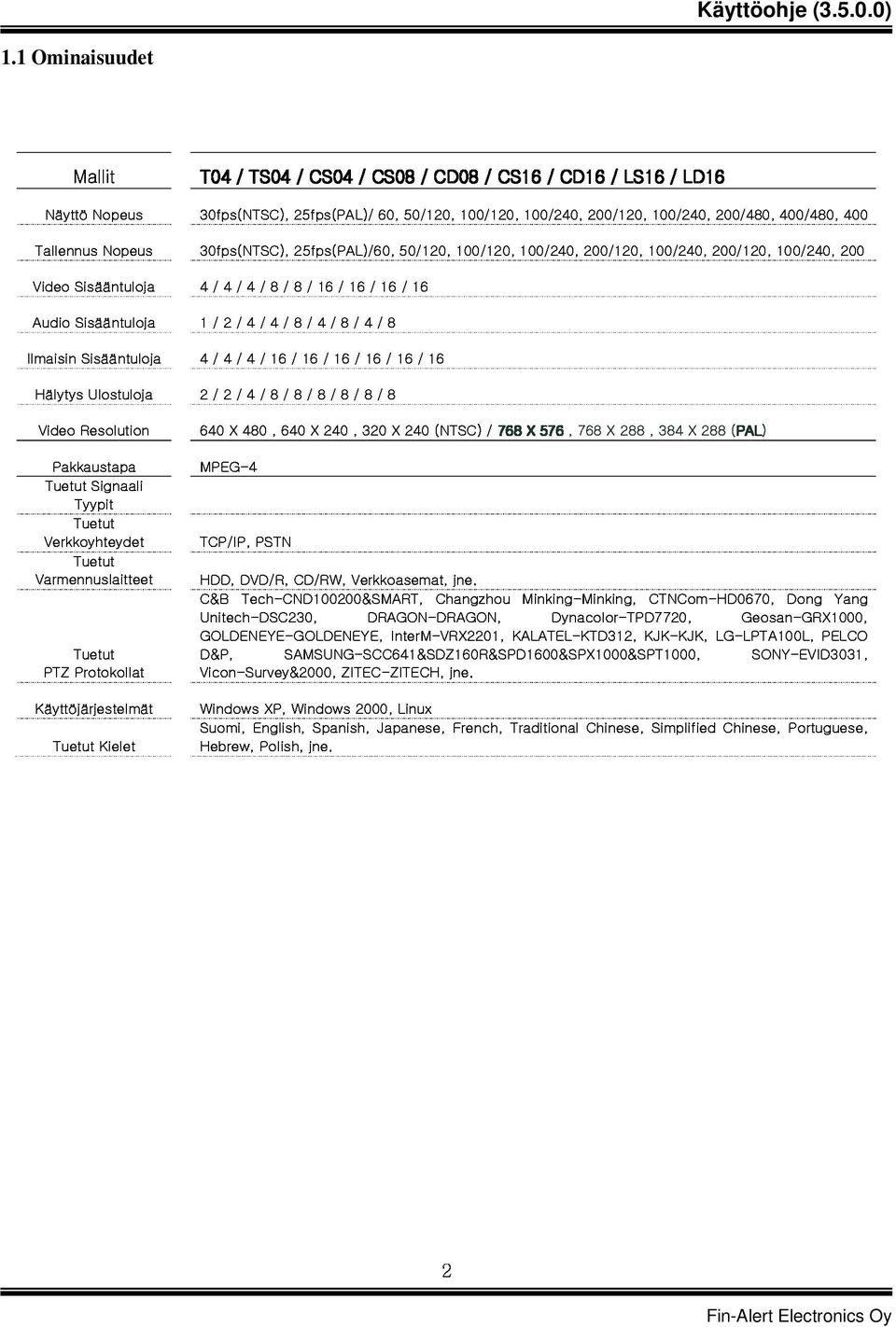

2 Näyttö Mallit T04 TS04 / CS04 / CS08 / CD08 / CS16 / CD16 / LS16 / LD16 200/480, 400/480, Ominaisuudet Audio Video Tallennus Nopeus 30fps(NTSC), fps(PAL)/60, 416 / 16 4 / 16 50/120, / 16100/120, 100/240, 200/120, 100/240, 200/120, 100/240, 200 Ilmaisin Hälytys Video Resolution Sisääntuloja Ulostuloja / 24 X / / 816, 640 // 816 / X 8 / 240 / 16 8,/ // 8 X / Tuetut Pakkaustapa Tyypit Signaali MPEG-4 (NTSC)/ 768 X 576, 768 X 288, 384 X 288 (PAL PAL) Varmennuslaitteet Verkkoyhteydet Tuetut HDD, TCP/IP, DVD/R, PSTN PTZ Tuetut Protokollat GOLDENEYE-GOLDENEYE, C&B Unitech-DSC230, D&P, Vicon-Survey&2000, Tech-CND100200&SMART, SAMSUNG-SCC641&SDZ160R&SPD1600&SPX1000&SPT1000, CD/RW, ZITEC-ZITECH, Verkkoasemat, DRAGON-DRAGON, InterM-VRX2201, Changzhou jne. jne. KALATEL-KTD312, Minking-Minking, Dynacolor-TPD7720, KJK-KJK, CTNCom-HD0670, LG-LPTA100L, Geosan-GRX1000, SONY-EVID3031, Dong PELCO Yang Käyttöjärjestelmät Tuetut Kielet Windows Suomi, Hebrew, English, Polish, XP, Windows jne. Spanish, 2000, Japanese, Linux French, Traditional Chinese, Simplified Chinese, Portuguese, 2

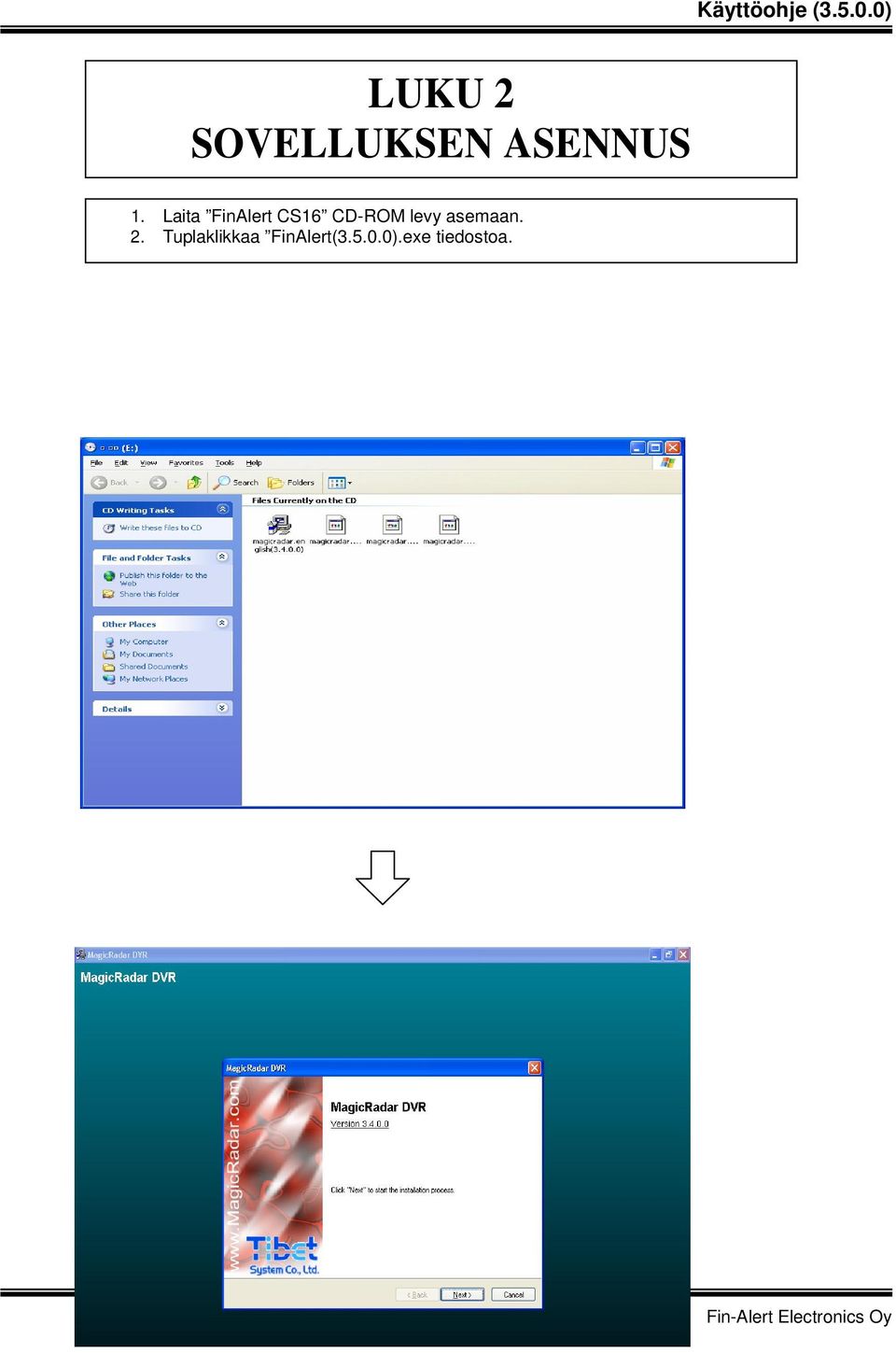

3 LUKU 2 SOVELLUKSEN ASENNUS 1. Laita FinAlert CS16 CD-ROM levy asemaan. 2. Tuplaklikkaa FinAlert( ).exe tiedostoa. 3

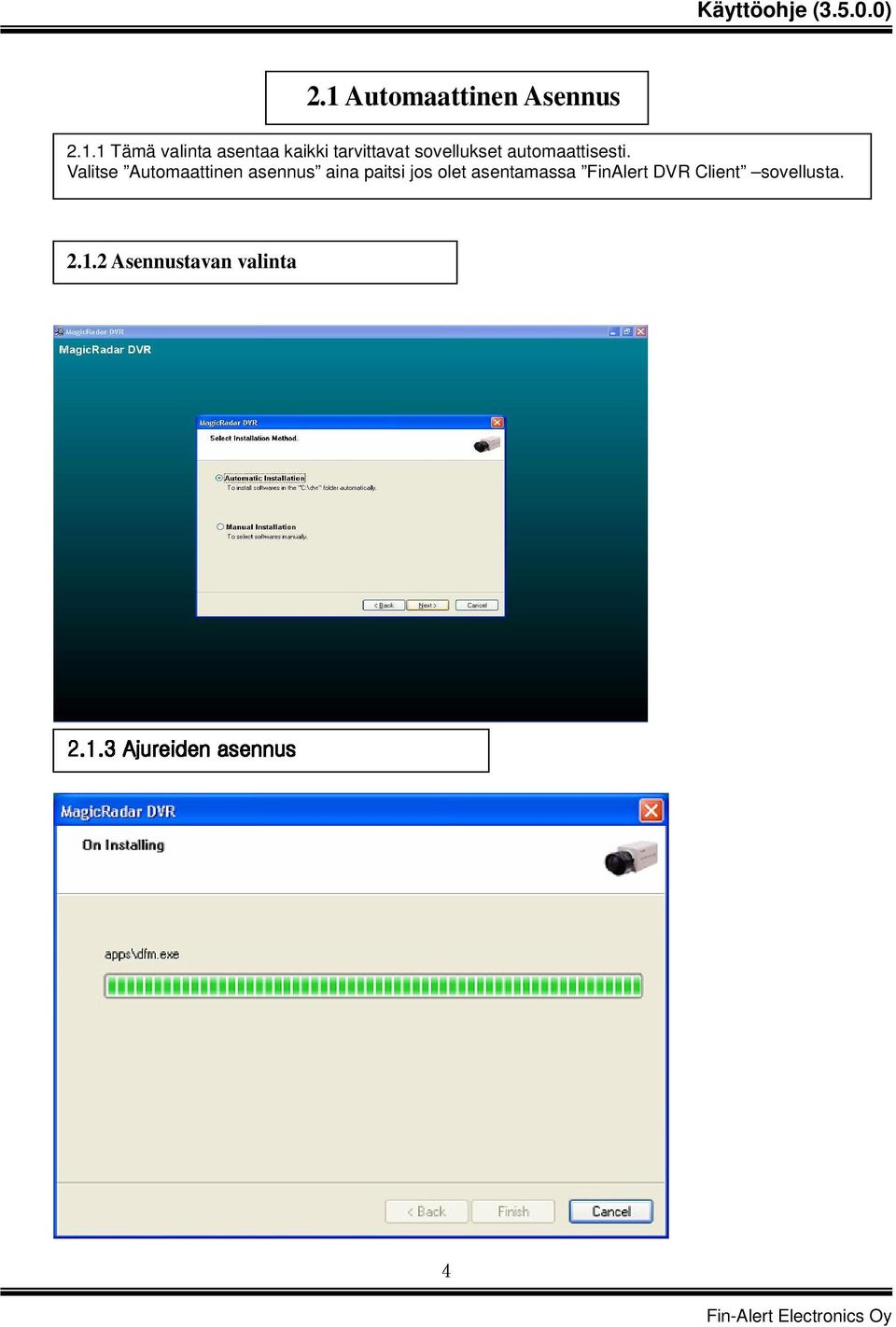

4 2.1 Automaattinen Asennus Tämä valinta asentaa kaikki tarvittavat sovellukset automaattisesti. Valitse Automaattinen asennus aina paitsi jos olet asentamassa FinAlert DVR Client sovellusta Asennustavan valinta Ajureiden asennus 4

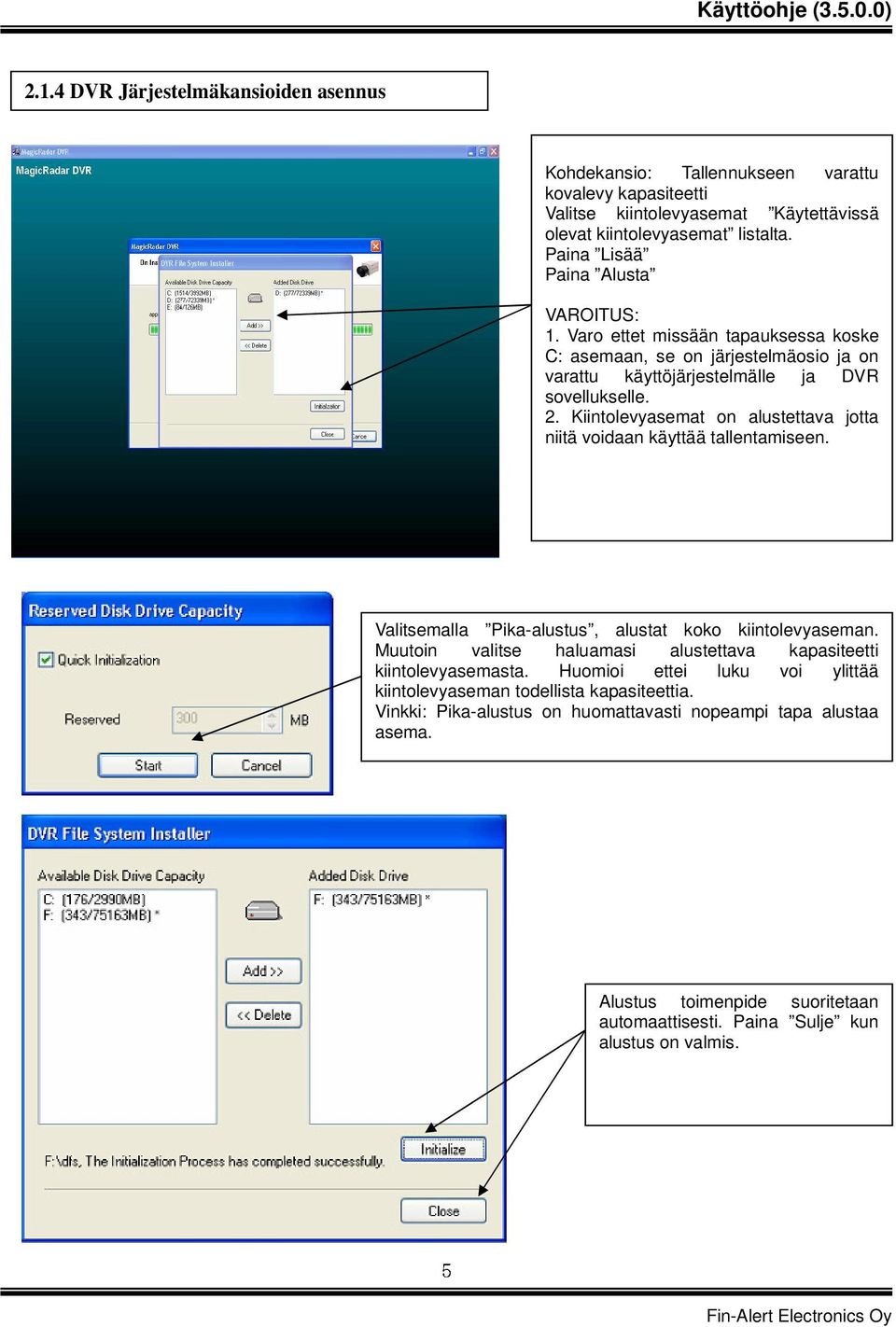

5 2.1.4 DVR Järjestelmäkansioiden asennus Kohdekansio: Tallennukseen varattu kovalevy kapasiteetti Valitse kiintolevyasemat Käytettävissä olevat kiintolevyasemat listalta. Paina Lisää Paina Alusta VAROITUS: 1. Varo ettet missään tapauksessa koske C: asemaan, se on järjestelmäosio ja on varattu käyttöjärjestelmälle ja DVR sovellukselle. 2. Kiintolevyasemat on alustettava jotta niitä voidaan käyttää tallentamiseen. Valitsemalla Pika-alustus, alustat koko kiintolevyaseman. Muutoin valitse haluamasi alustettava kapasiteetti kiintolevyasemasta. Huomioi ettei luku voi ylittää kiintolevyaseman todellista kapasiteettia. Vinkki: Pika-alustus on huomattavasti nopeampi tapa alustaa asema. 5 Alustus toimenpide suoritetaan automaattisesti. Paina Sulje kun alustus on valmis.

6 2.1.5 Asennuksen valmistuminen ja Uudelleenasennus Asenna sovellus uudelleen jos asennuksessa ilmenee virhe(itä). 6

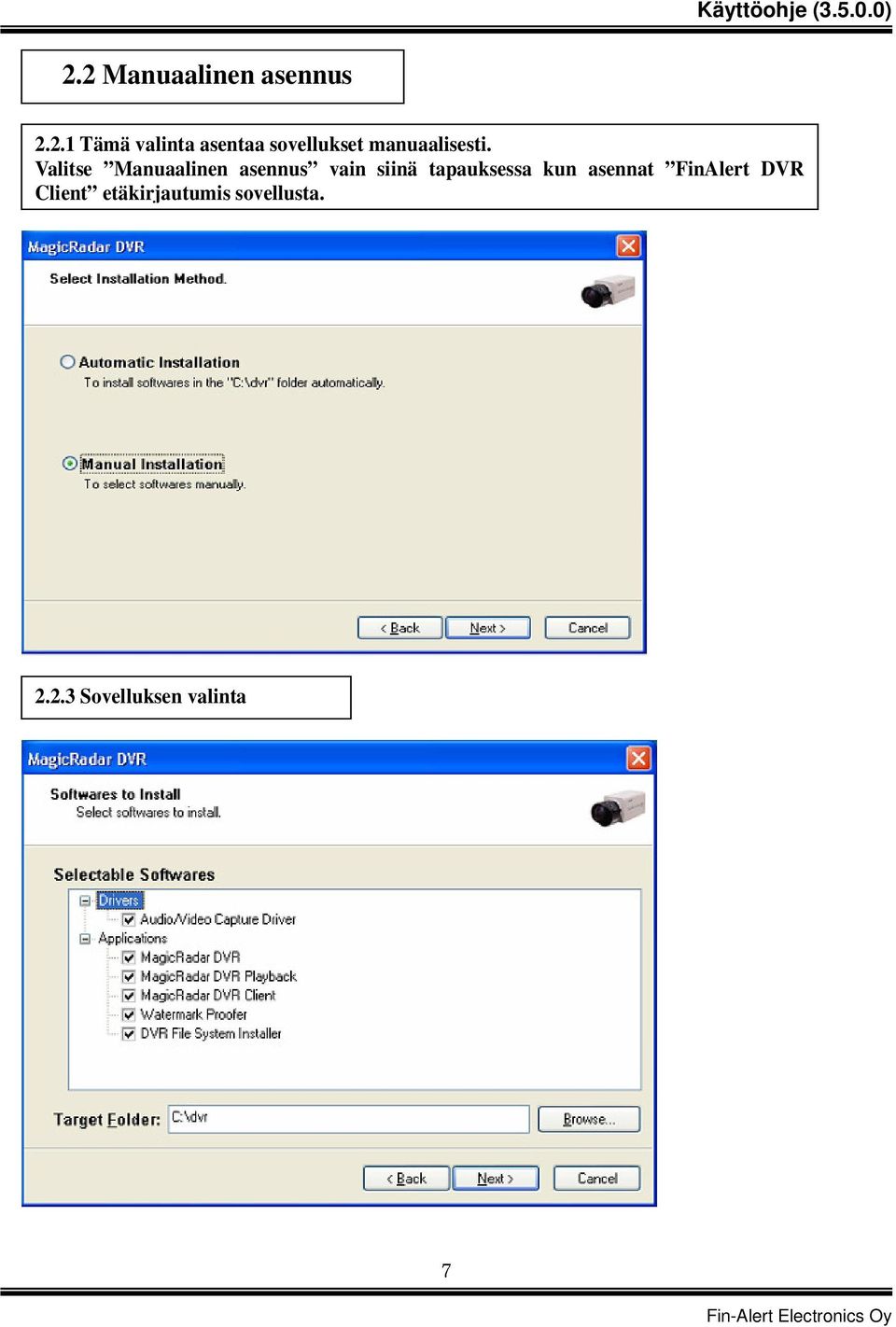

7 2.2 Manuaalinen asennus Tämä valinta asentaa sovellukset manuaalisesti. Valitse Manuaalinen asennus vain siinä tapauksessa kun asennat FinAlert DVR Client etäkirjautumis sovellusta Sovelluksen valinta Installation Selection Method 7

8 8 Huomio: Loppuosa asennuksesta on sama kuin kohdassa Automaattinen asennus.

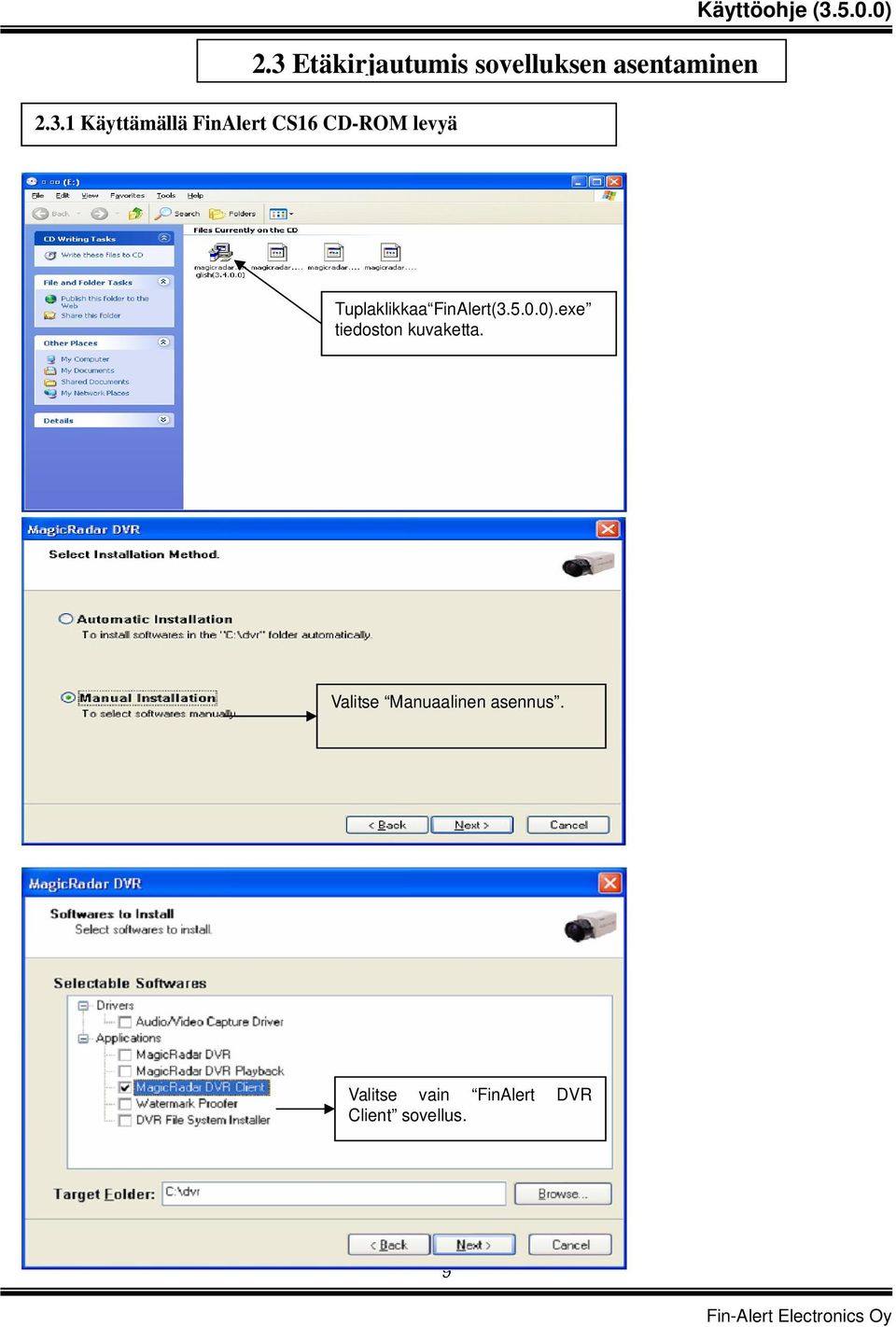

9 2.3.1 Käyttämällä FinAlert CS16 CD-ROM levyä 2.3 Etäkirjautumis sovelluksen asentaminen Käyttöohje ( ) Tuplaklikkaa FinAlert( ).exe tiedoston kuvaketta. Valitse Manuaalinen asennus. 9 Valitse vain FinAlert DVR Client sovellus.

10 2.3.2 Käyttäen Web selainta 1. Kirjoita osoitepalkkiin DVR palvelimen IP-osoite. 2. Kirjaudu sisään ennen kuin aloitat etäkirjautumis sovelluksen lataamisen. 10

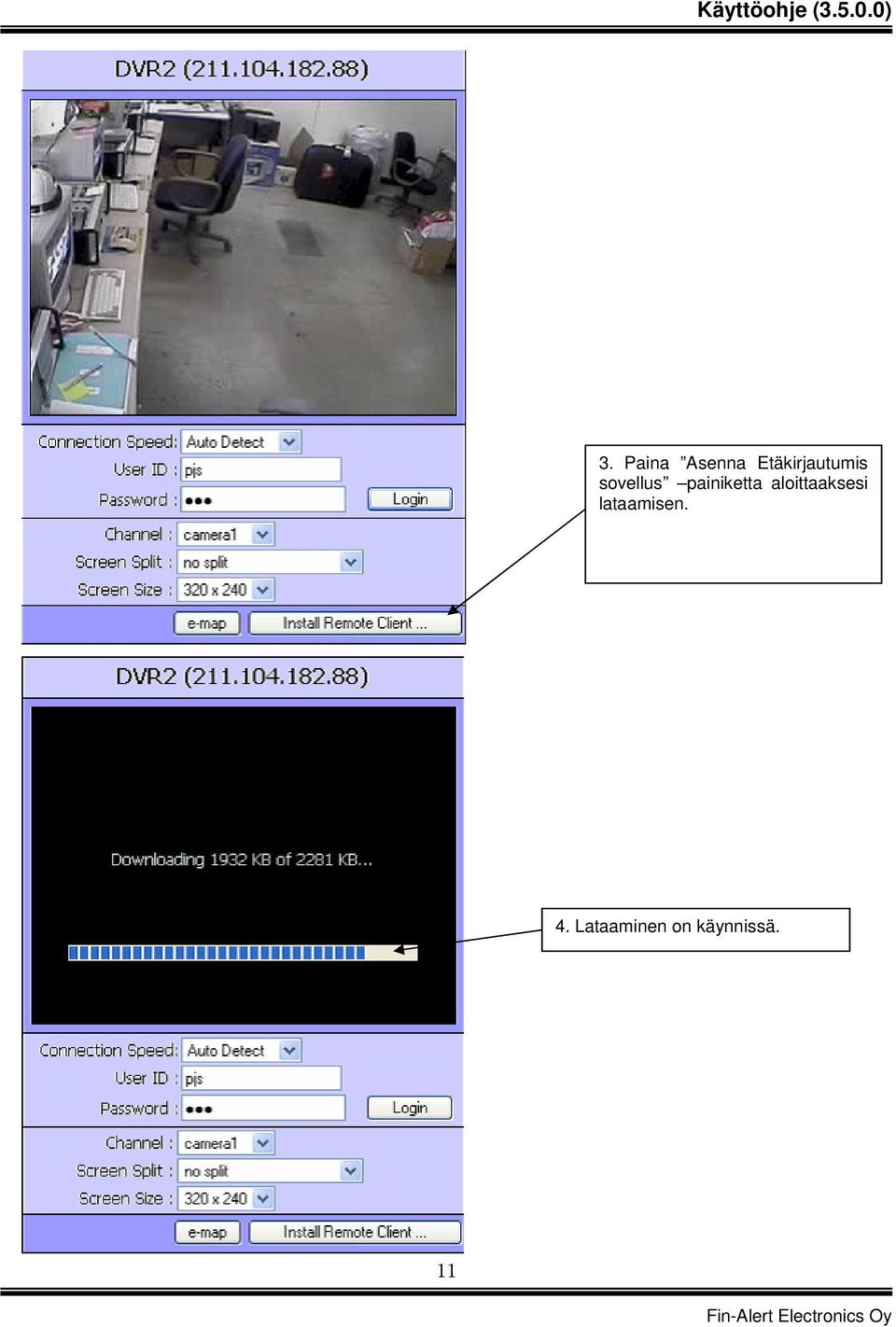

11 3. Paina Asenna Etäkirjautumis sovellus painiketta aloittaaksesi lataamisen. 4. Lataaminen on käynnissä. 11

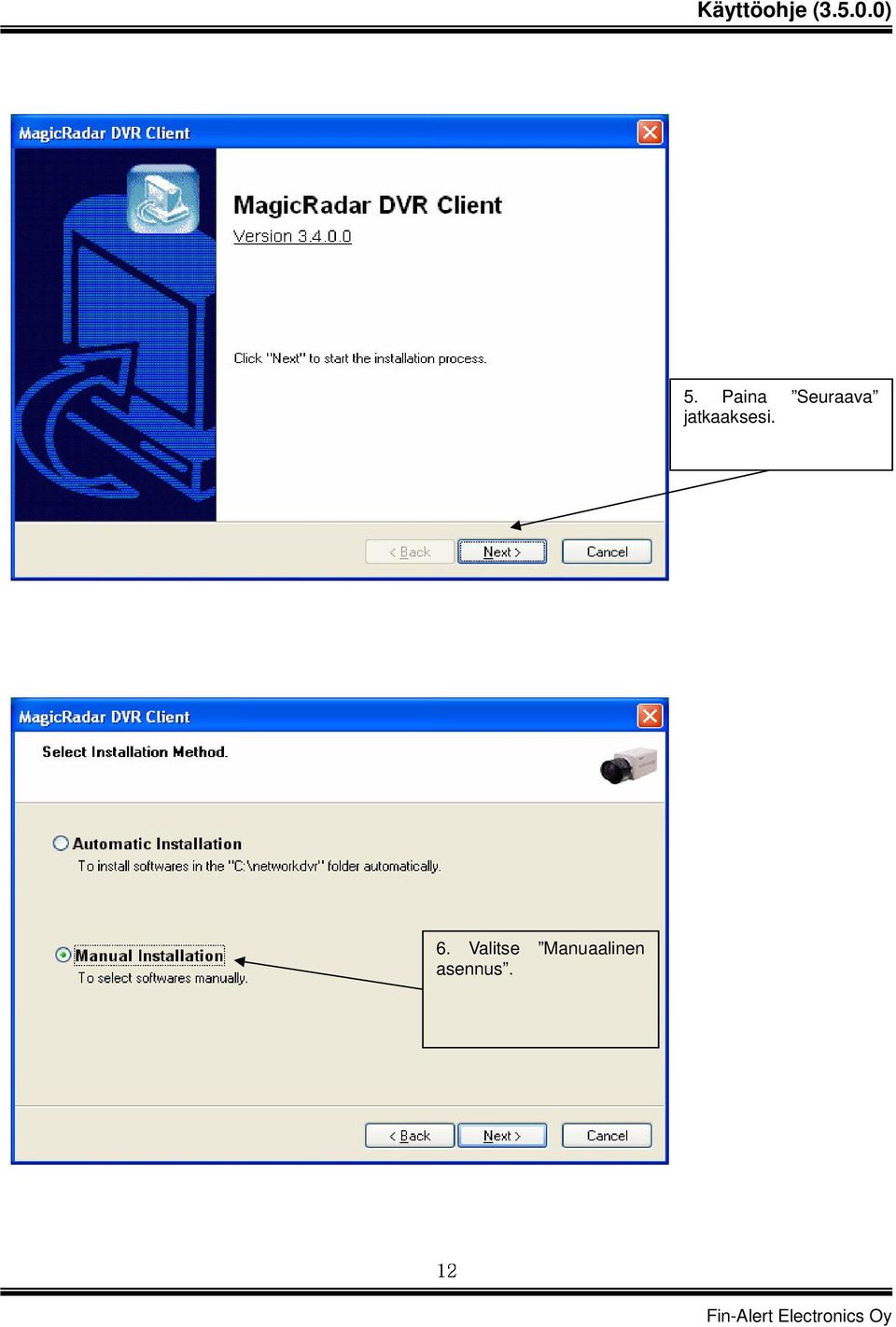

12 5. Paina Seuraava jatkaaksesi. 6. Valitse Manuaalinen asennus. 12

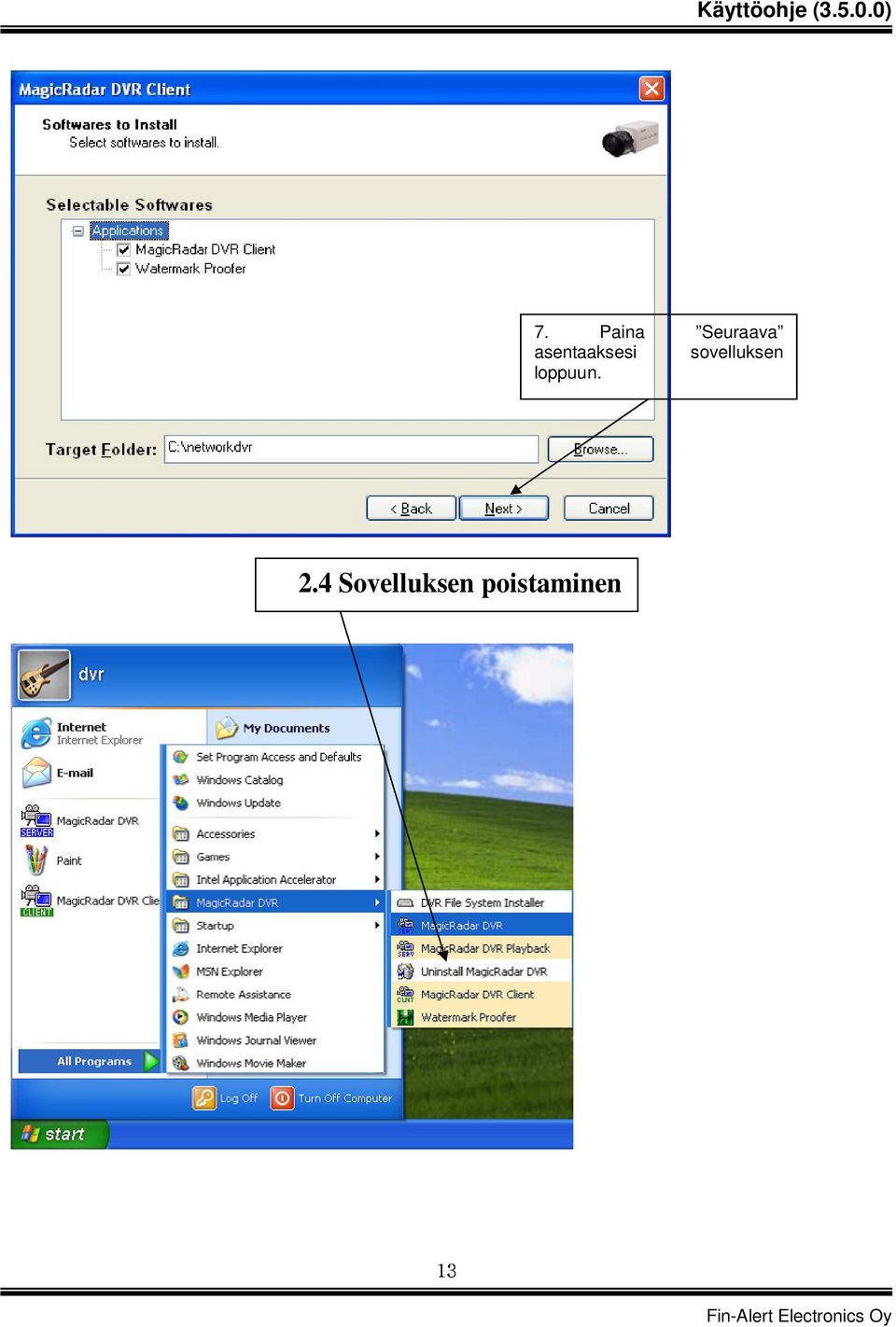

13 7. Paina Seuraava asentaaksesi sovelluksen loppuun. 2.4 Sovelluksen poistaminen 13

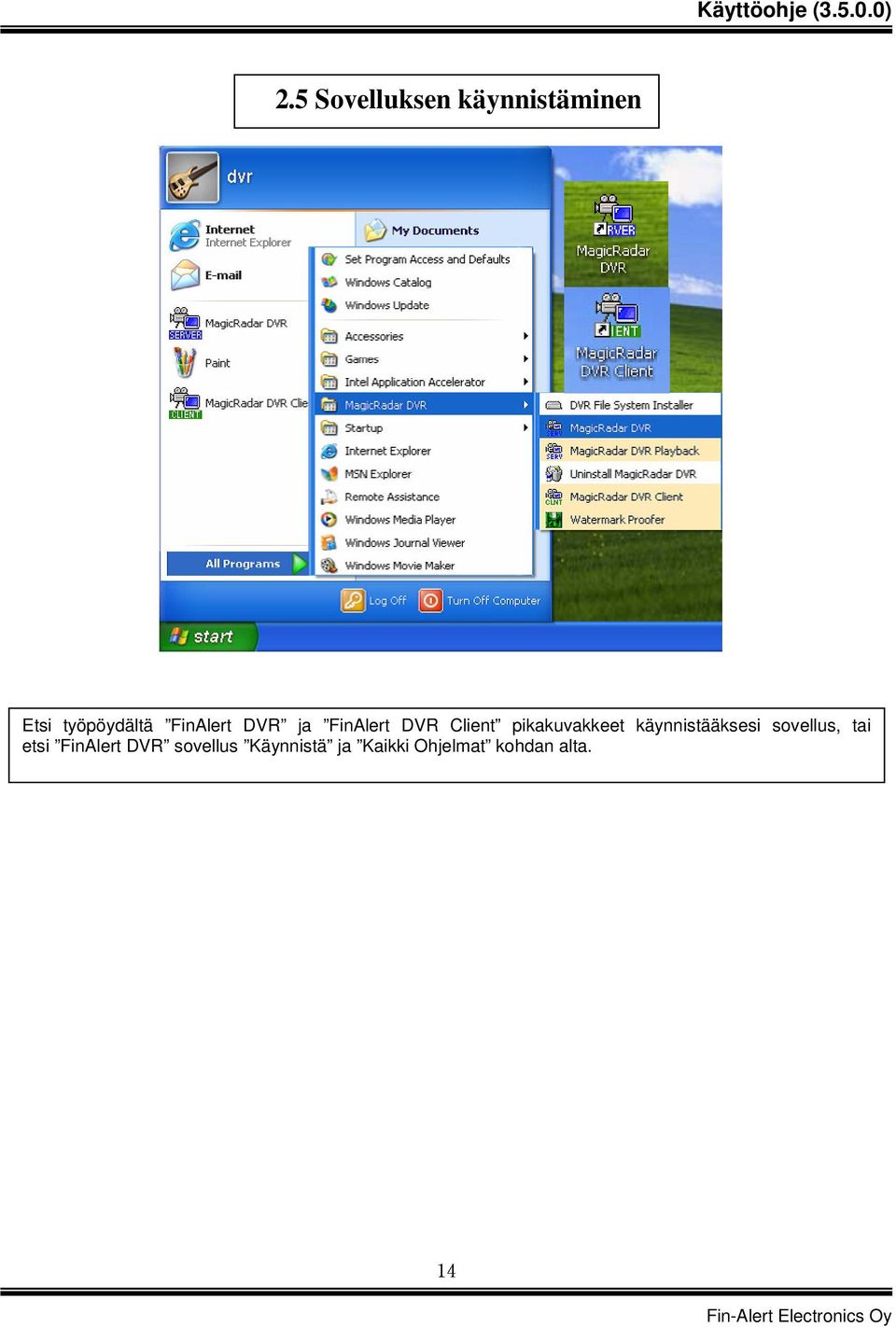

14 2.5 Sovelluksen käynnistäminen Etsi työpöydältä FinAlert DVR ja FinAlert DVR Client pikakuvakkeet käynnistääksesi sovellus, tai etsi FinAlert DVR sovellus Käynnistä ja Kaikki Ohjelmat kohdan alta. 14

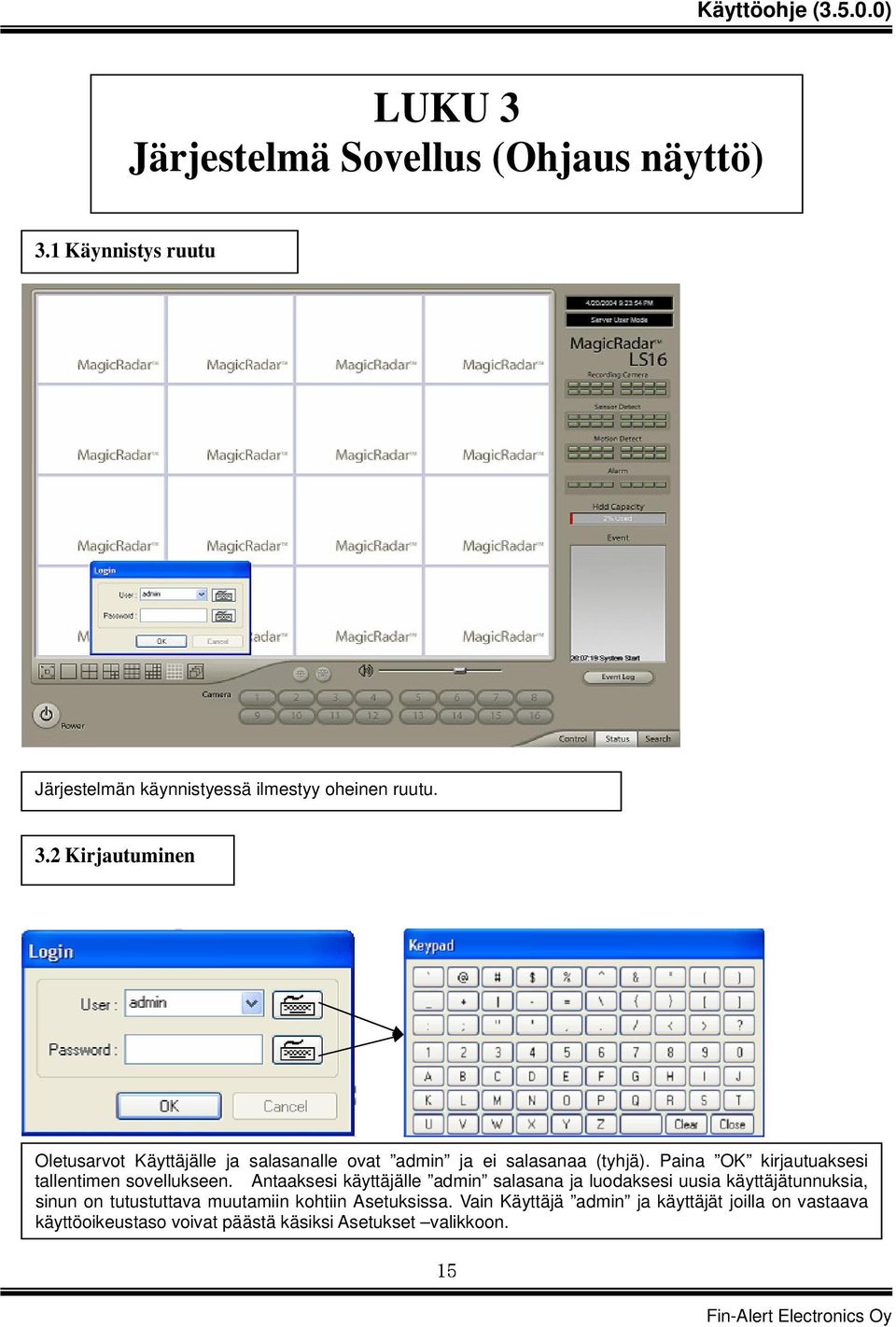

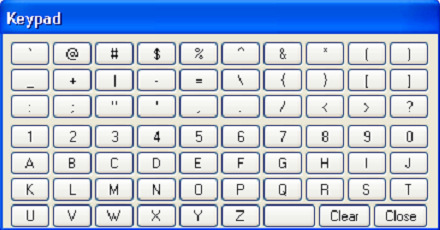

15 LUKU 3 Järjestelmä Sovellus (Ohjaus näyttö) 3.1 Käynnistys ruutu Järjestelmän käynnistyessä ilmestyy oheinen ruutu. 3.2 Kirjautuminen 15 Oletusarvot Käyttäjälle ja salasanalle ovat admin ja ei salasanaa (tyhjä). Paina OK kirjautuaksesi tallentimen sovellukseen. Antaaksesi käyttäjälle admin salasana ja luodaksesi uusia käyttäjätunnuksia, sinun on tutustuttava muutamiin kohtiin Asetuksissa. Vain Käyttäjä admin ja käyttäjät joilla on vastaava käyttöoikeustaso voivat päästä käsiksi Asetukset valikkoon.

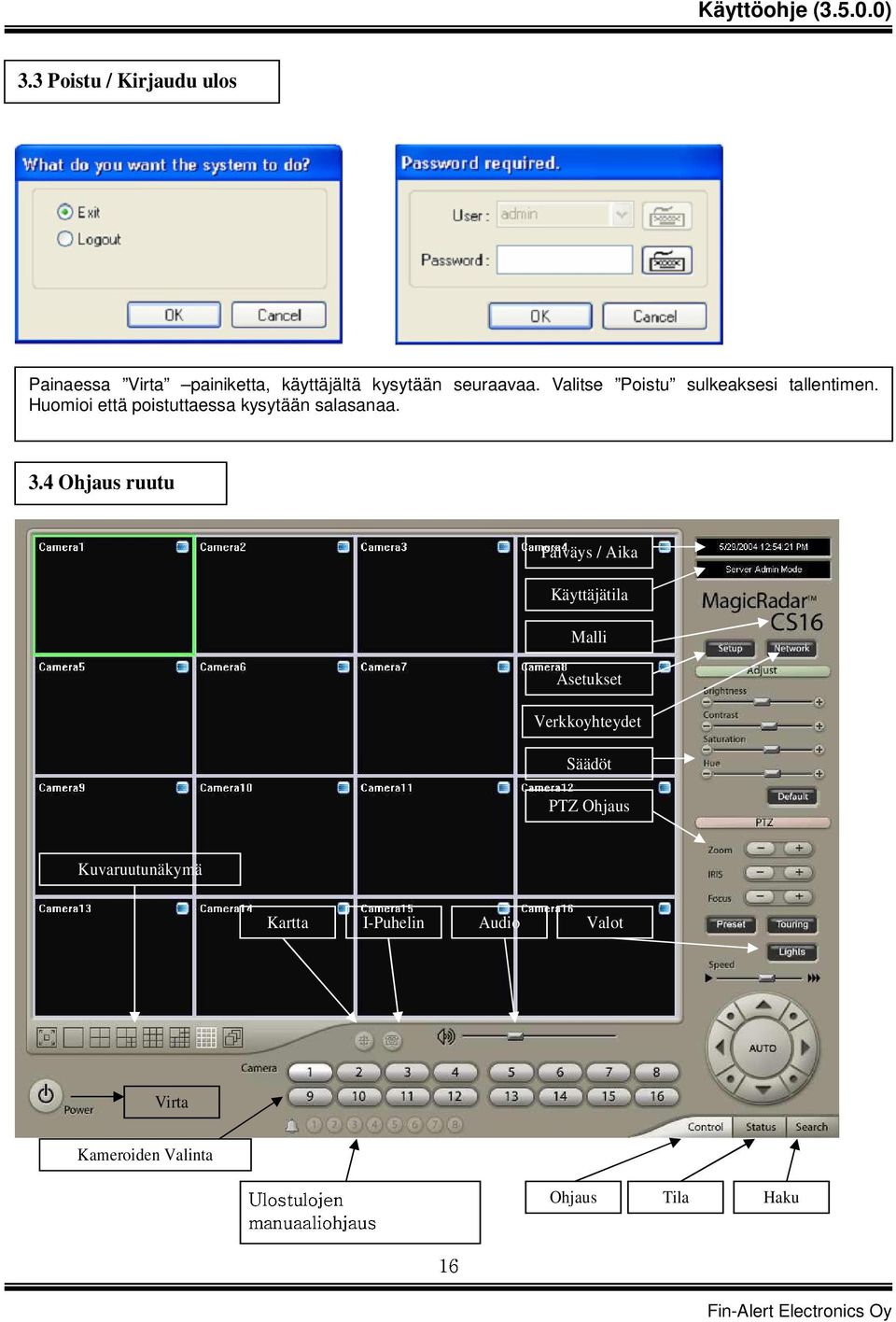

16 3.3 Poistu / Kirjaudu ulos Painaessa Virta painiketta, käyttäjältä kysytään seuraavaa. Valitse Poistu sulkeaksesi tallentimen. Huomioi että poistuttaessa kysytään salasanaa. 3.4 Ohjaus ruutu Päiväys / Aika Käyttäjätila Malli Asetukset Verkkoyhteydet Säädöt PTZ Ohjaus Kuvaruutunäkymä Kartta I-Puhelin Audio Valot Virta Kameroiden Valinta Ulostulojen manuaaliohjaus 16 Ohjaus Tila Haku

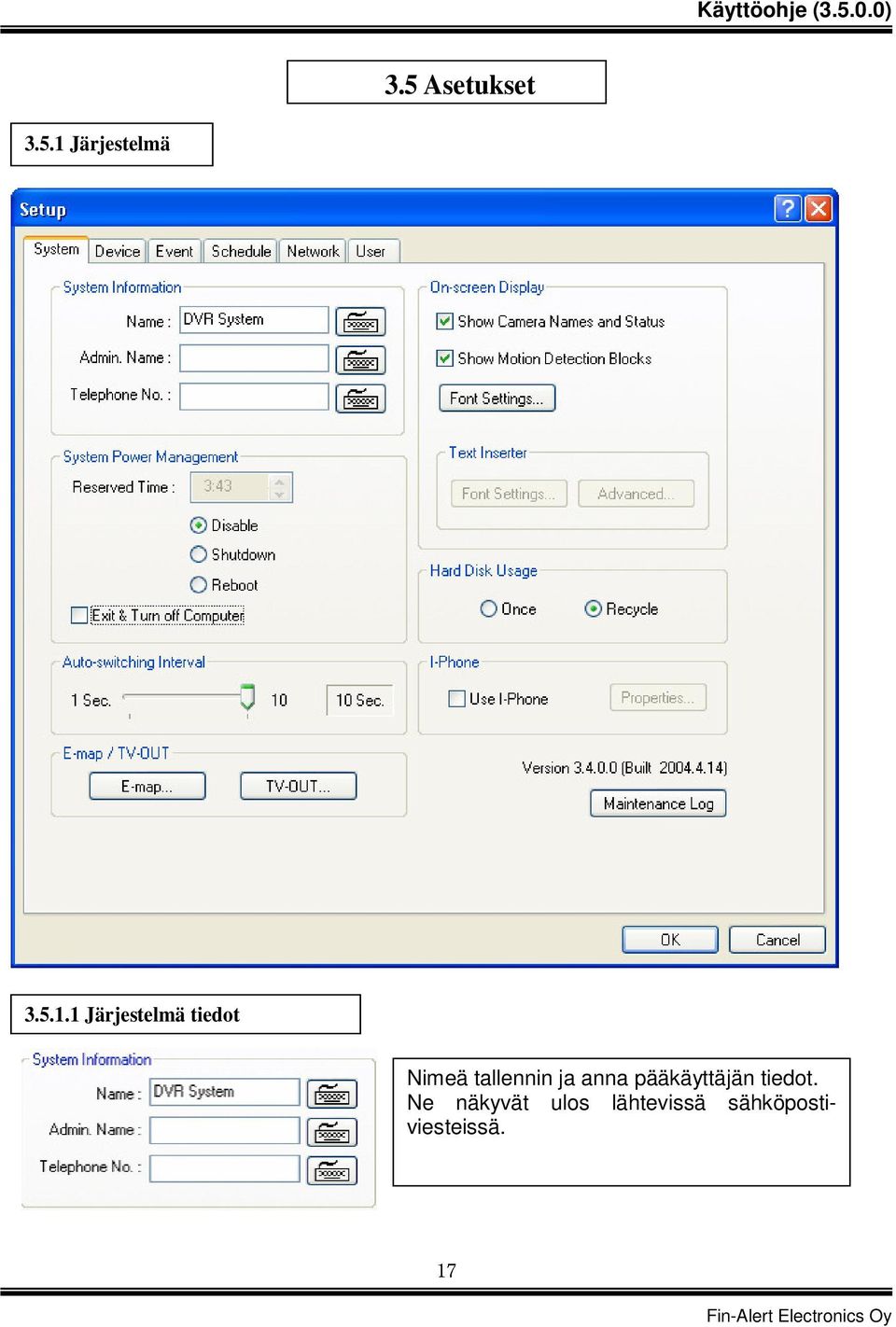

17 3.5 Asetukset Järjestelmä Järjestelmä tiedot Nimeä 17 tallennin ja anna pääkäyttäjän tiedot. Ne näkyvät ulos lähtevissä sähköpostiviesteissä.

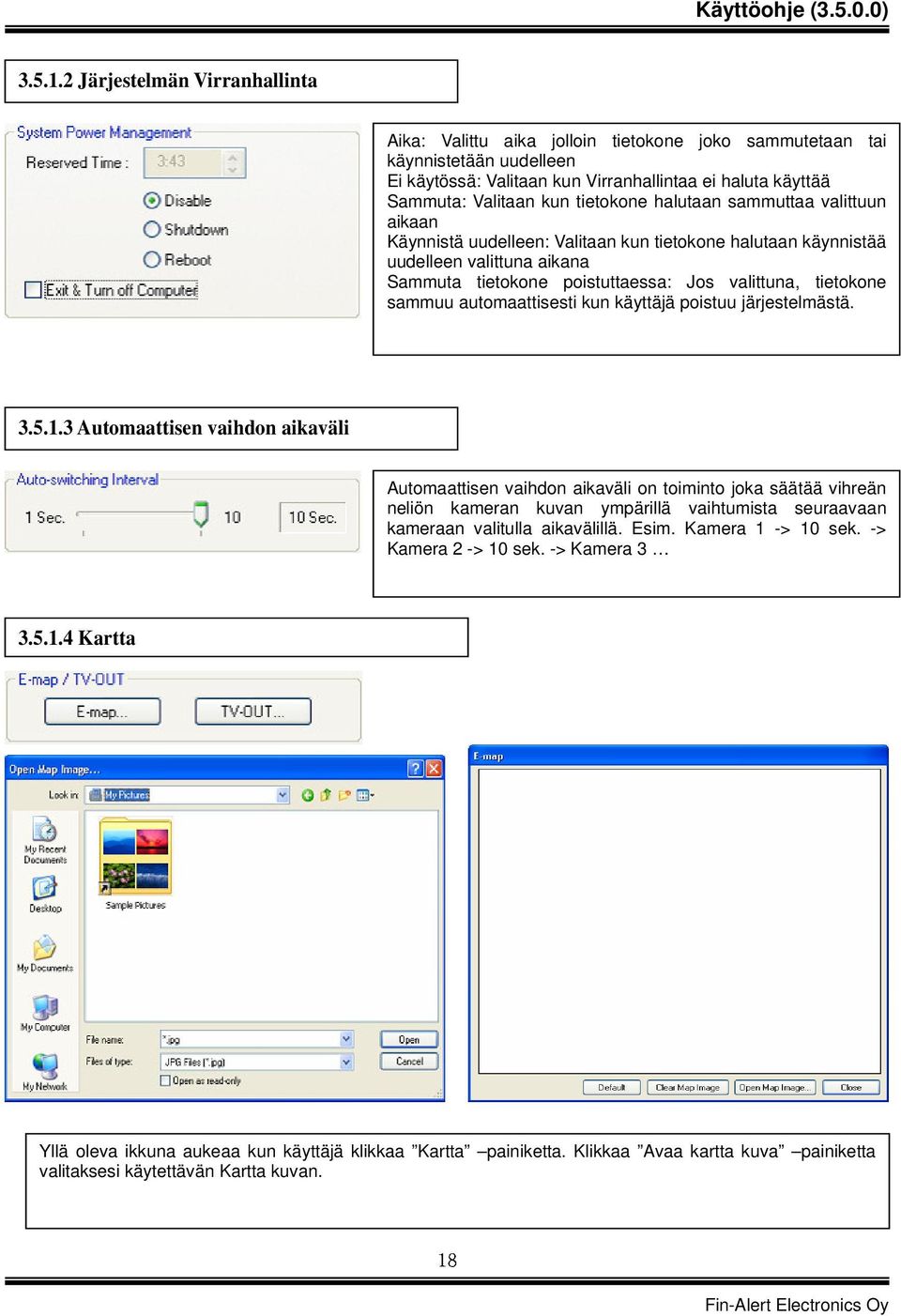

18 Järjestelmän Virranhallinta Aika: Valittu aika jolloin tietokone joko sammutetaan tai käynnistetään uudelleen Ei käytössä: Valitaan kun Virranhallintaa ei haluta käyttää Sammuta: Valitaan kun tietokone halutaan sammuttaa valittuun aikaan Käynnistä uudelleen: Valitaan kun tietokone halutaan käynnistää uudelleen valittuna aikana Sammuta tietokone poistuttaessa: Jos valittuna, tietokone sammuu automaattisesti kun käyttäjä poistuu järjestelmästä Automaattisen vaihdon aikaväli Automaattisen vaihdon aikaväli on toiminto joka säätää vihreän neliön kameran kuvan ympärillä vaihtumista seuraavaan kameraan valitulla aikavälillä. Esim. Kamera 1 -> 10 sek. -> Kamera 2 -> 10 sek. -> Kamera Kartta 18 Yllä oleva ikkuna aukeaa kun käyttäjä klikkaa Kartta painiketta. Klikkaa Avaa kartta kuva painiketta valitaksesi käytettävän Kartta kuvan.

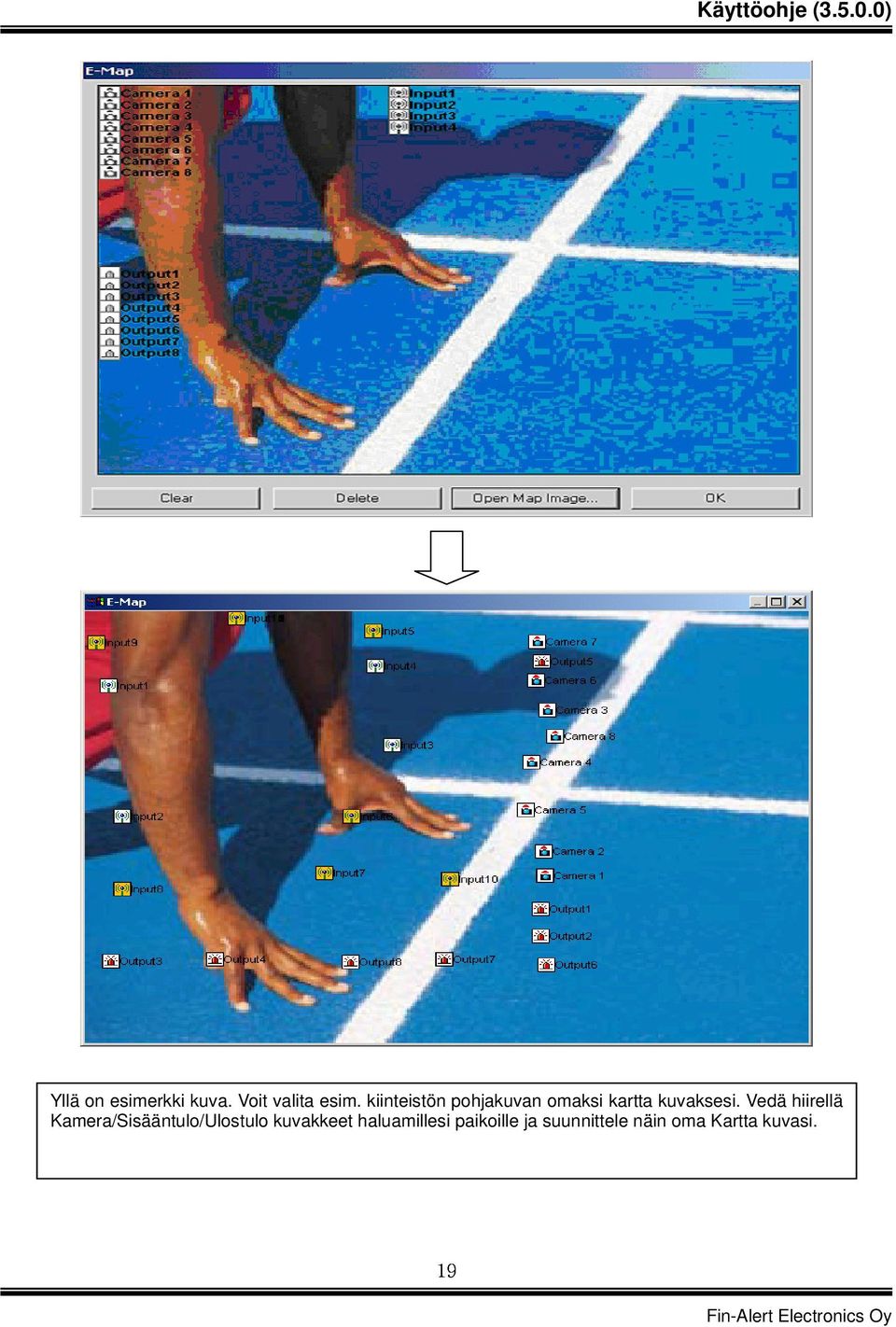

19 19 Yllä on esimerkki kuva. Voit valita esim. kiinteistön pohjakuvan omaksi kartta kuvaksesi. Vedä hiirellä Kamera/Sisääntulo/Ulostulo kuvakkeet haluamillesi paikoille ja suunnittele näin oma Kartta kuvasi.

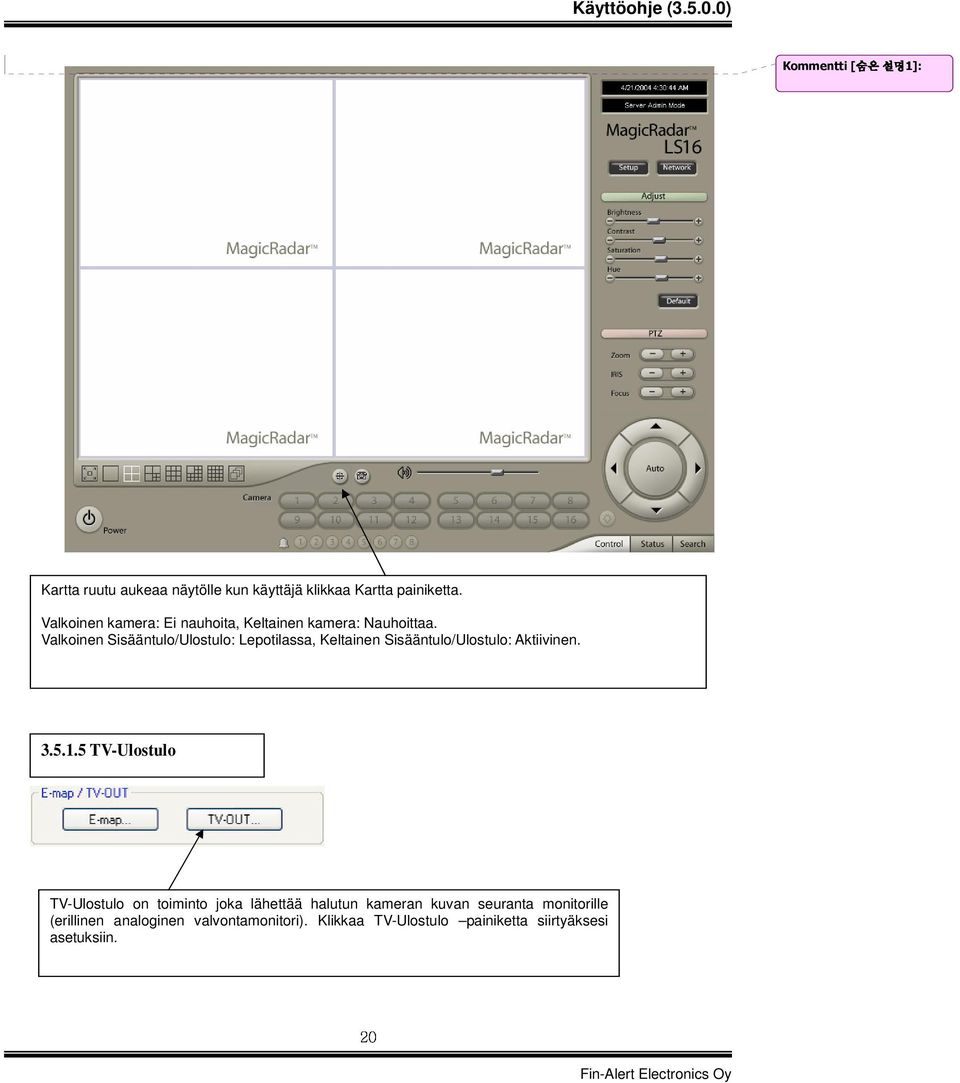

20 [숨은 설명 Kommentti 설명1]: Kartta ruutu aukeaa näytölle kun käyttäjä klikkaa Kartta painiketta. Valkoinen kamera: Ei nauhoita, Keltainen kamera: Nauhoittaa. Valkoinen Sisääntulo/Ulostulo: Lepotilassa, Keltainen Sisääntulo/Ulostulo: Aktiivinen TV-Ulostulo 20 TV-Ulostulo on toiminto joka lähettää halutun kameran kuvan seuranta monitorille (erillinen analoginen valvontamonitori). Klikkaa TV-Ulostulo painiketta siirtyäksesi asetuksiin.

21 * Mallit kuten CD16 (200fps / 200fps) ja LD16 (400fps / 200fps) tukevat kahta TV-Ulostuloa ja muut mallit tukevat vain yhtä (fps = kuvaa per sekunti). * Ominaisuudet: 1. Sama kuin palvelimen näytöllä (käytössä vain 400fps malleissa) - TV-Ulostulo monitori näyttää ruudulla saman kuin tietokoneen ruudulla. 2. Manuaalinen kanavien valinta Käyttäjä valitsee manuaalisesti minkä kameran kuva on ruudulla. Kun Manuaalinen kanavien valinta toiminto on valittu, voi käyttäjä myös vaihtaa kanavia manuaalisesti Ohjaus ruudulta siirtämällä hiiren osoittimen halutun kameran kuvan päälle ja painamalla hiiren oikean puoleista painiketta. 3. Automaattinen kanavien vaihto Valittujen kameroiden kuvat vaihtuvat näytöllä vuoronperään halutulla vaihtovälillä. * Vaihtoväli: Aika jonka kuva pysyy yhdellä kameralla Näyttö 21 Näytä kameroiden nimi ja tila: Jos valitset tämän toiminnon, näkyy kameroiden kuvan yhteydessä niiden nimi ja tila. Näytä liikkeentunnistuksen ruudukko: Jos valitset tämän toiminnon, aktiiviset vihreät liikkeentunnistus ruudut näkyvät kameran kuvassa kun käyttäjä on valinnut kameralle ajastukseen arvon M (Asetukset Ajastus - Kamera).

22 Tekstin syöttö Tekstin syöttö on toiminto joka sallii tallentimen liitettäväksi POS laitteen kanssa. Asenna ohjelma text_inserter_plugin_for_pos palvelimelta ja saat kassatapahtumat näkyviin valitun kameran kuvan yhteydessä. Toiminto sallii käyttäjän hakea dataa myös. Lisätietoja asennuksesta Liitteessä Kovalevyn käyttö I-Puhelin Kovalevyn käyttö valikolla määritetään datan tallennus tapa. Jos käyttäjä valitsee Kerran, dataa tallennetaan siihen pisteeseen asti kunnes käytettävissä oleva kovalevykapasiteetti tulee täyteen. Jos käyttäjä valitsee Kierrätä, kovalevykapasiteetin tullessa täyteen dataa aletaan tallentaa vanhimman materiaalin päälle, jonka jälkeen dataa on olemassa jatkuvasti koko kapasiteetin verran. I-Puhelin ominaisuutta kutsutaan myös kaksisuuntaiseksi kommunikoinniksi. Kun toiminto on valittu käyttöön, voit Ohjaus ruudussa painaa I-Puhelin painiketta kommunikoidaksesi toisen käyttäjän kanssa joka voi olla missä päin maailma tahansa. Lisätietoja I-Puhelin asetuksista Liitteessä 2. * Portti no.: Portti numero jota I-Puhelin käyttää täytyy määrittää. Normaalisti oletusarvoa on hyvä käyttää. * Aikaraja: Ilmaisee yhteydenotto yrityksen maksimi ajan. Jos tässä ajassa ei saada aikaan yhteyttä, puhelu katkaistaan. 22

23 Versio tiedot * Versio : Version nimi * Muokattu : Viimeisin muokkaus Huoltoloki Huoltoloki on tarkoitettu huoltotapahtumien kirjaamiseen ja selaamiseen Laite Laite -asetussivu on jaettu 5 eri asetusryhmään: Kamera Ulostulo Sisääntulo Audio Hälytys Kaikki laitteet eri ryhmissä voidaan määrittää yhdellä ja samalla sivulla. 23

24 Kamera Kamerat otetaan käyttöön rastimalla kameroiden ruudut. Jokaiselle kameralle voidaan asettaa yksilöllisesti resoluutio, normaali tallennuksen nopeus ja hälytystallennuksen nopeus. * Videosignaalin tyyppi: Valitse joko NTSC tai PAL. * Kanavien tarkistus: Tarkistaa automaattisesti läpi kaikki kanavat ja tunnistaa aktiiviset kamerat. Muista aina suorittaa tämä toiminto kun olet päivittänyt ohjelmiston uuteen versioon. * Palauta: Palauttaa tallennus- ja hälytystallennus nopeudet oletusarvoihin. Kamera klikkauksella asetuksiin. käsiksi kamera kuvakkeen kohtaisiin pääsee tupla- [ Kamera ] käyttäjä Valitse tallennettavan kuvan laatu. 24 * Ennen hälytystä (max. 20 sek.): Määrittää kuinka kauan ennen tapahtumaa/hälytystä hälytystallennus alkaa. * Hälytyksen jälkeen (max. 60 sek.): Määrittää kuinka kauan tapahtuman/hälytyksen jälkeen hälytystallennus jatkuu.

25 [ Liikkeentunnistus ] FinAlert CS16 tallentimessa on lähes rajoittamaton määrä liikkeentunnistus sektoreita ja useita eri liikkeentunnistuksen herkkyysasteita. Valvonta-alueet: 1. Valitse Aseta, maalaa hiirellä vasen painike pohjassa haluamasi valvottava alue ja paina OK. Kuten yllä mainittiin, alueita voi olla rajoittamattomasti. 2. Valitse Tyhjennä poistaaksesi tietyn valvonta-alueen osan kuva-alalta. 3. Valitse Tyhjennä kaikki poistaaksesi kaikki valvonta-alueet kuva-alalta. [ PTZ kamera asetukset ] Jos kamera on varustettu PTZ (esim. dome-kamera tai kääntöpää) toiminnoilla, rastita ruutu ja valitse vastaanottimen malli tai käytettävä tiedonsiirto protokolla listasta. FinAlert CS16 tukee liki 40 eri protokollaa. * Kamera ID: Jätä oletusarvoksi mikäli käytössä on vain yksi PTZ kamera. Muutoin anna jokaiselle kameralle oma numero. * Portti: Valitse portti johon PTZ kamera on kytketty. * Bittiä sekunnissa: Oletusarvo 9600 on käytössä 25 suurimmassa osassa PTZ kameroita, mutta poikkeuksiakin on. Tarkista oikea arvo kameran manuaalista. * Käytä kaikkiin: Samoja asetuksia käytetään muihinkin kameroihin jos painat tätä painiketta.

26 [ Esiasetukset ja Kierrokset ] Jos kamera tukee esiasetuksia ja kierroksia, hiiren oikean painikkeen painaminen avaa käyttäjälle seuraavan valikon. [Preset] Preset is a function that enables a camera to move from one position to another automatically. 26

27 * Esiasetuksien muodostaminen * 1. Käännä kamera haluamaasi pisteeseen käyttämällä PTZ ohjauksia ohjaus ruudulla. 2. Paina hiiren oikean puoleista painiketta 3. Nimeä esiasetus 4. Toista ylläoleva muodostaaksesi useampia esiasetuksia 27

28 [ Kierrokset ] Kierrokset on toiminto joka mahdollistaa ryhmän valittuja esiasetuksia toimimaan järjestyksessä. * Kierroksien muodostaminen * 1. Paina hiiren oikean puoleista painiketta 2. Nimeä kierros 3. Paina painiketta Lisää 4. Valitse esiasetus 5. Paina OK 6. Toista ylläoleva valitaksesi useampia esiasetuksia kierrokseen 7. Paina hiiren oikean puoleista painiketta käynnistääksesi kierroksen 28 * Vaihtoväli: Aika jonka kamera on paikallaan ennen kuin siirtyy seuraavaan esiasetukseen. * Nopeus: Kameran liikkumisnopeus seuraavaan esiasetukseen.

29 29

30 Ulostulo laite FinAlert CS16 voidaan varustaa jopa 8 ulostulo laitteella. Ota ulostulot käyttöön rastimalla ulostulojen ruudut. Ulostulot voivat olla myös manuaalisesti ohjattavia ohjaus ruudusta (esim. manuaalinen portin aukaisu, hälytys yms.). Ulostulo kuvakkeen tuplaklikkauksella käyttäjä pääsee käsiksi ulostulo kohtaisiin asetuksiin. * Nimi: Käyttäjä voi nimetä yksilöllisesti jokaisen ulostulon. 30 * Aktivoinnin kesto: Käyttäjä voi määrittää miten kauan kunkin ulotulon tulee olla aktiivisena tapahtuman / hälytyksen sattuessa. (1 60 sek.). * Valmiustilan kesto: Tämä toiminto määrittää kuinka kauan ulostulon tulee olla valmiustilassa ennen seuraavaa uudelleen aktivointia (0 60 sek.). * Käytä kaikkiin: Samoja asetuksia käytetään muihinkin ulostulo laitteisiin jos painat tätä painiketta.

31 Sisääntulo laite FinAlert CS16 voidaan varustaa jopa 16 sisääntulo laitteella. Ota sisääntulot käyttöön rastimalla sisääntulojen ruudut. Jokainen sisääntulo voidaan erikseen määritellä toimimaan joko NO (sulkeutuva kosketin) tai NC (avautuva kosketin) toimisena. NO: (+) ja (-) irti lepotilassa NC: (+) ja (-) kiinni lepotilassa 31

32 Audio FinAlert CS16 on varustettu jopa 4 audio kanavalla. Kytke kameroiden audio signaali tallentimen audio sisääntuloihin ja voit kuunnella sekä tallentaa kameroiden ympäristön ääniä. Perustuen yllä oleviin esimerkki valintoihin, Audio2 kanava tallentaa Kameran3 ääntä, ja Audio3 kanava tallentaa Kameran5 ääntä, jne. Nimi: Käyttäjä voi nimetä audio kanavat yksilöllisesti. Sisääntulon voimakkuus (1 15): Audio tulon äänenvoimakkuuden esisäätö mahdollistaa kanavien äänenvoimakkuuden säädön yhteiselle tasolle signaalien eroista riippumatta. Vastaava toiminto kuin ohjaus ruudun äänenvoimakkuuden säätö, mutta joka vaikuttaa kaikkiin kanaviin yhteisesti. 32

33 Hälytys FinAlert CS16 on varustettu yhdellä sisäisellä hälytys laitteella. Hälytys on äänimerkki tapahtuman tai hälytyksen aktivoituessa. Ota hälytys käyttöön rastimalla hälytys ruutu. Nimi: Käyttäjä voi nimetä hälytyslaitteen Aktivoinnin kesto: Käyttäjä voi määritellä kuinka pitkä hälytyksen äänimerkki on aktivoinnin tapahtuessa (1 60 sek.). 33

34 3.5.3 Tapahtuma Tapahtumat on jaettu 3 eri ryhmään: Sisääntulo, Liikkeentunnistus ja Ei videosignaalia. Käyttäjä voi tällä sivulla määritellä laitteiden reagoinnin eri tapahtumiin Sisääntulo * Koko ruudun näyttö tilan kesto: Tämä ominaisuus ilmaisee koko ruudun näyttö tilan keston jonkin sisääntulon aktivoituessa. * Koko ruudun näyttö tilan kanavat: Käyttäjä voi valita kamerat joissa käytetään koko ruudun näyttö tilaa. * Linkki tallennukseen: Käyttäjä voi valita jopa kaikkien 16 kameran hälytys nauhoituksen käynnistyksen yhdellä sisääntulolla. Alla oleva esimerkki osoittaa että Kamera1:n hälytysnauhoitus käynnistyy Sisääntulo1:n aktivoituessa. 34 * Linkki ulostuloon: Käyttäjä voi valita jopa kaikkien 8 ulostulon aktivoitumisen yhdellä sisääntulolla. Yllä oleva esimerkki osoittaa että Ulostulo1 aktivoituu Sisääntulo1:n aktivoituessa. * Linkki hälytykseen: Käyttäjä voi myös käynnistää hälytys äänimerkin sisääntulon aktivoituessa.

35 Liikkeentunnistus Samat valinnat ja toiminnot kuin Sisääntuloissa on käytössä myös Liikkeentunnistus asetuksissa. 35

36 Ei videosignaalia Samat valinnat ja toiminnot kuin Sisääntuloissa on käytössä myös Ei videosignaalia asetuksissa. Yllä oleva esimerkki osoittaa että Kamera2:n hälytysnauhoitus käynnistyy mikäli Kamera1:n videosignaali katkeaa Ajastus Ajastus toiminto antaa käyttäjälle mahdollisuuden määritellä jokaiselle kameralle, sisääntulolle ja ulostulolle yksilölliset aikataulut Kamera 36 Jokaisella kameralla voi olla erilliset tallennusvalinnat; ajastus kellonajan ja päivämäärän mukaan sekä valikoiva tallennus. * S: Tallennus ilmaisinvalvonnasta (sisääntulon aktivoituminen) * R: Tallennus (jatkuva tallennus) * M: Tallennus ilmaisinvalvonnasta/videoliikkeentunnistuksesta * H: Hälytystallennus ilmaisinvalvonnasta/videoliikkeentunnistuksesta (jatkuva normaali tallennus ja tapahtumasta nopeampi hälytystallennus)

37 Vapaapäivien tallennuksen ajastusta varten valitse Ajastus sivun alareunasta painike Vapaapäivien asetukset määritelläksesi mitkä vuoden päivät ovat vapaapäiviä Sisääntulo Ulostulo 37

38 3.5.5 Verkkoyhteys Network Menu DVR Palvelin * Tuettu verkkoyhteys: 1. TCP/IP Asiakas muodostaa etäyhteyden DVR palvelimeen (tallentimeen) käyttäen LAN tai DSL yhteyttä. 2. PSTN Asiakas muodostaa etäyhteyden 38 DVR palvelimeen (tallentimeen) käyttäen PSTN tai ISDN modeemia. 3. Ei käytössä Etähteyden muodostaminen DVR palvelimeen (tallentimeen) ei ole käytössä * Portti no: Oletusarvo käytettävälle portille on * Aikaraja: Ilmaisee palvelimeen etäyhteydenotto yrityksen maksimi ajan. * Käyttäjiä max.: Käyttäjiä maksimissaan kirjautuneena samanaikaisesti etäyhteydellä palvelimeen.

39 Lähetettävän videokuvan laatu: Käyttäjä voi itse määritellä etäkäyttäjille lähetettävän videokuvan laadun. Muistutukseksi, mitä korkeampi kuvanlaatu, sitä hitaampi tiedonsiirtonopeus. Siksi on usein suositeltavaa käyttää alhaista kuvanlaatua kun on kysymys hitaasta yhteydestä (PSTN, ISDN). Reititin käytössä: jos käytetään reititintä, toimi seuraavasti: Rastita oheinen ruutu. > Syötä reitittimen IP-osoite. > Siirry reitittimen asetuksiin. > Rekisteröi tallentimen IP-osoite Verkkopalvelin * Portti no: Kiinteä HTTP portti numero. * Verkkokirjautuminen pakollinen: Jos valittu, etäkäyttäjän ottaessa palvelimeen yhteyden selaimen avulla on kirjautuminen pakollinen. Jos toiminto EI ole käytössä, kirjautuu etäkäyttäjä automaattisesti sisään tunnuksella anonymous Keskusvalvomo Keskusvalvomo on ominaisuus joka mahdollistaa etäkäyttäjän, jolla on käytössään kiinteä julkinen IP-osoite, hallita useita DVR palvelimia. Rastita ruutu ja paina Ominaisuudet muokataksesi toiminnon asetuksia. Huomio: Sovellus cstation_server.exe on asennettava Keskusvalvomon palvelimelle. 39 Syötä Keskusvalvomon palvelimen IP-osoite (etäkäyttäjä jolla kiinteä julkinen IP-osoite) ja paina Raportoitavat tapahtumat painiketta määrittääksesi tiedot jotka siirretään.

40 Käyttäjä voi valita yksilöllisesti tapahtumat jotka raportoidaan keskusvalvomolle. Käyttäjä voi myös määrittää raportoinnille aikajakson Sähköposti Sähköposti on ominaisuus joka mahdollistaa tallentimen lähettävän automaattisesti tietyistä tapahtumista sähköpostiviestejä. Ota toiminto käyttöön rastittamalla ruutu. Varmista että annat SMTP palvelimen IP-osoitteen OIKEIN. Paina sitten Raportoitavat tapahtumat painiketta määrittääksesi siirrettävät tiedot. Valikko on sama kuin Keskusvalvomo ominaisuudessa. 40

41 Puhelinsoitto hälytyksestä Puhelinsoitto hälytyksestä on ominaisuus joka saa tallentimen soittamaan tietylle käyttäjälle puhelun ja jättävän näin oman numeronsa käyttäjän puhelimeen. Näin käyttäjä tietää välittömästi että kohteessa on tapahtunut jotain epätavallista ja voi tarkistaa asian - puhelinsoitto on useimmiten nopein tapa siirtää tieto käyttäjille. Ota toiminto käyttöön rastittamalla ruutu ja paina Ominaisuudet painiketta määrittääksesi toiminnon asetukset. Järjestelmään on oltava asennettuna modeemikortti jotta tämä toiminto toimisi. Syötä puhelinnumero (matkapuhelin) johon tapahtumista raportoidaan. Paina sitten Raportoitavat tapahtumat painiketta määrittääksesi tapahtumat joista tallennin soittaa. Valikko on sama kuin Keskusvalvomo ominaisuudessa Käyttäjä Users can be added, deleted or modified 41 with different authorized access and control levels. There are no limits in the number of users created.

42 * Käyttöoikeudet: Valitut toiminnot ovat sallittuja etäyhteydellä. * Käytettävät kanavat: Valittujen kanavien kuva on käyttäjän nähtävissä. * Käyttöoikeus järjestys: Käyttäjä jolla on alhaisin järjestysnumero on prioriteetissa ensimmäisenä tekemään ohjauksia ym. muihin samanaikaisesti etäyhteydessä oleviin käyttäjiin nähden. * Pääkäyttäjä: Käyttäjä joka voi mennä asetuksiin ja ohjelmointiin (sama käyttöoikeus kuin käyttäjällä Admin ). Vain YKSI käyttäjä, jolla on Pääkäyttäjä oikeus, voi kerrallaan olla kirjautuneena sisään. * Verkkoyhteys: Jos valittu, käyttäjällä on oikeus kirjautua palvelimelle etäyhteydellä. * Moni-yhteys: Jos valittu, moni-yhteys käyttäjät voivat kirjautua sisään samalla kirjautumisnimellä samanaikaisesti. LUKU 4 Tapahtumien selaus (Tila näyttö) 4.1 Status Screen 42

43 4.1 Tila näytön ominaisuudet Kamerat: Ilmaisee mitkä kamerat tallentavat ja mitkä eivät. Ilmaisimet: Ilmaisee mitkä ilmaisimet (sisääntulot) ovat aktiivisena ja mitkä eivät. Liikkeentunnistus: Ilmaisee milloin kamera kohtaiset videoliikkeentunnistuksen valvonta-alueet reagoivat ja milloin eivät. Hälytys: Ilmaisee ovatko hälytykset aktiivisia vai eivät. HDD: Ilmaisee kuinka paljon kovalevykapasiteetista on käytetty tallennukseen. Tapahtumat: Näyttää tapahtumat listattuna järjestyksessä. Tapahtumamuisti: Toiminto josta käyttäjä voi katsoa kaikki viimeisimmät tapahtumat Tapahtumamuisti * Päivä: Päivät joille on tapahtumia listattuna näkyvät paksummilla numeroilla. * Lista: Näyttää kaikki tietyn päivän tapahtumat listattuna. * Poista kaikki: Poistaa kaikki tapahtumat tapahtumamuistista. * Poista: Poistaa kaikki valitun päivän tapahtumat. * Päivitä: Päivittää tapahtumalistan. 43

44 LUKU 5 Toisto sovellus (Haku näyttö) 5.1 Haku näytön ominaisuudet 1 Kalenteri: Päivät joille on tallennettua dataa muistissa näkyvät paksummilla numeroilla. Pehmeä / Terävä / Normaali: Painikkeita joilla voit säätää kuvan terävyyttä. Zoom: Painikkeet joilla voit suurentaa / pienentää 44 kuvaa. Kirkkaus: Painikkeet joilla voit säätää kuvan kirkkautta. Kontrasti: Painikkeet joilla voit säätää kuvan kontrastia. Palauta: Palauttaa oletusarvoihin Zoom / Kirkkaus / Kontrasti toiminnot.

45 5.2 Haku näytön ominaisuudet Toisto Toistaaksesi tallennettua kuvaa, valitse ensin päivä, sitten kuvamuoto (1, 4, 9, 16 jne.) ja haluamasi aika yhdellä painalluksella aikapalkista ja paina lopuksi vielä Toisto painiketta. Mitä eri värit tarkoittavat aikapalkissa: Tumman sininen Tallennus ilmaisinvalvonnasta tai videoliikkeentunnistuksesta; Vaalean sininen Normaali 24h tallennus; Valkoinen Ei tallennettua dataa miltään kameralta; Harmaa Ei tallennettua dataa joiltain kameroilta; Tumma vihreä Tallennus ilmaisinvalvonnasta tai videoliikkeentunnistuksesta + audio; Vaalea vihreä Normaali 24h tallennus + audio. Pysäytä Toisto 2 x Toisto 2 x Taaksepäin Toisto Taaksepäin Toisto Tapahtuma / Kohde Siirry tallennuksen alkuun Siirry tallennuksen loppuun Siirry yksi kuva taaksepäin Siirry yksi kuva eteenpäin Tapahtumahaku / Kohdehaku [ Tapahtumahaku ] 45 Paina Tapahtumahaku / Kohdehaku painiketta ja valitse Tapahtuma.

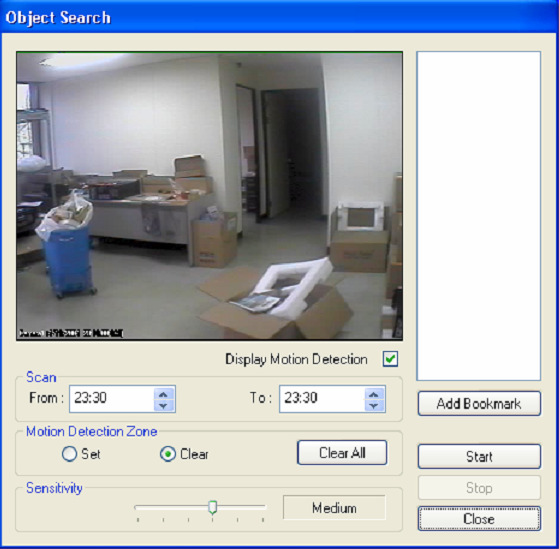

46 Valitse yksi tapahtuma listalta ja paina OK, ja valittu tapahtuma toistetaan. Paina Päivitä päivittääksesi tapahtumalistan. [ Kohdehaku ] Kohdehaku on tarkoitettu tietyssä kuvan kohteessa tapahtuvan muutoksen hakuun tietyllä aikavälillä. * Hae: Valitse aikajakso kohdehakua varten. * Liikkeentunnistus alue: Valitse Aseta ja merkitse haluamasi alue kuvasta vetämällä hiirellä. Tyhjennä painiketta käytetään tietyn osan poistamiseen valitusta alueesta. * Herkkyys: Tarkoittaa liikkeentunnistuksen herkkyyttä. 46 * Näytä liikkeentunnistus ruudut: Jos valittu, likkeentunnistuksen vihreät ruudut näkyvät näytöllä. * Tyhjennä kaikki: Poistaa kaikki liikkeentunnistus alueet kuvasta * Aloita: Paina käynnistääksesi kohdehaku. * Lisää suosikkeihin: Valitse haettu data listalta ja paina Lisää suosikkeihin. haettu data on lisätty Suosikit listaasi.

47 5.3.3 Suosikit ja Siirry Suosikit: Kohdehaku toiminnossa Lisää suosikkeihin komennolla merkitty data on listattuna tänne. 47 Siirry: Käyttäjä voi syöttää haluamansa kellonajan ja hakea dataa myös näin.

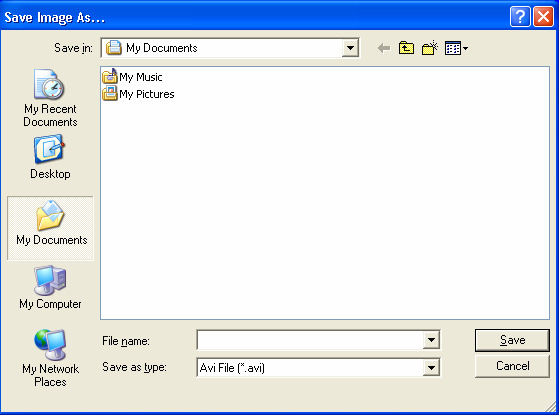

48 5.2.4 Tallenna AVI: Liikkuvan videokuvan ja äänen tallentamiseen BMP: Pysäytyskuvan tallentamiseen. Voit käyttää vesileima -ominaisuutta. JPEG: Perus pysäytyskuvan tallentamiseen. Kuvanlaatu ei ole niin hyvä kuin BMP muodossa mutta vie vähemmän tilaa. Tallenna AVI muodossa Paina Aloita käynnistääksesi tallennuksen ja Pysäytä tallennuksen lopettamiseksi. Ei ääntä: Tallenna vain videokuva. Nopeutettuna: Tallenna videokuva nopeutettuna. 48

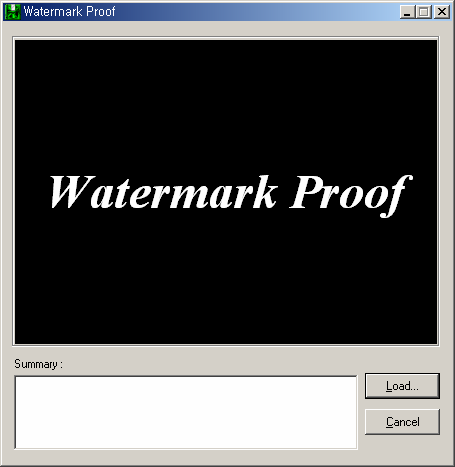

49 [ Tallenna BMP muodossa ] Paina Aloita ja valitse BMP kun tallennat kuvan. Tallennetut kuvat voidaan tarkistaa Watermark Proofer sovelluksella. Watermark Proofer -sovellus Käynnistä Watermark Proofer sovellus ja tarkista ovatko tietyt tallennetut kuvat aitoja vai eivät. 49

50 Tallenna JPEG muodossa Paina Aloita ja valitse JPEG kun tallennat kuvan Tulosta 50 Paina Tulosta painiketta ja toimi samoin kuin normaalistikin tulostaessasi dokumentteja.

51 5.2.6 Varmennus FinAlert CS16 mahdollistaa käyttäjän suorittavan tallennetun datan varmennuksia käyttäen useita eri varmennuslaitteita. 51 Voit määrittää salasanan jota Järjestelmä kysyy käyttäjän yrittäessä katsoa varmennettua dataa.

52 52

53 LUKU 6 Etäyhteys sovellus (FinAlert DVR Client) 6.1 Sovelluksen käyttäminen Tuplaklikkaa FinAlert DVR Client kuvaketta työpöydällä käynnistääksesi etäyhteys sovelluksen. Click Add to register DVR servers. 53 Huomio: Varmista että Portti numero on sama kuin DVR palvelimella.

54 Käyttäjillä voi olla useampi kuin yksi DVR palvelin rekisteröitynä Etäkirjautumis sovelluksensa palvelin listalla. Valitse Palvelin listalta haluamasi palvelin, paina Kirjaudu ja syötä salasanasi kirjautuaksesi sisään. * Muokkaa: Voit tehdä muutoksia kirjautumistietoihin täällä. * Poista: Voit poistaa haluamasi palvelimen listalta yhdellä painalluksella Tapahtuma koko ruudun näytölle: Jos valittu, siirtyy kuva koko näytön tilaan tapahtumasta. 54
