Kasvihuoneen asennusohje Kasvihuone 3*8

Transkriptio

1 Kasvihuoneen asennusohje Kasvihuone 3*8 Kasvihuoneen kokoamiseen tarvittavat välineet: johdoton porakone, ruuvimeisseli, 4.5 mm metallipora, pieni 7mm hylsyavain, työkäsineet ja pihdit.

2 Kasvihuoneen rungon kokoaminen Runko kootaan kaarista ja pituussuuntaisista kappaleista. Ensin kootaan tukikaaret, tässä rungossa on 13 tukikaarta, kaksi päätykaarta kootaan osista 4BK ja 4B (kuva 1). Kuva 1 Ви M4 Ruuvi M4 Keskimmäiset tukikaaret koostuvat osista 4B ja 4 (kuva 2). 2

3 Kuva 2 Винт M4 Ruuvi M4 Tällä tavalla kootaan 13 tukikaarta. Seuraavaksi kiinnitetään pituussunnaiset osat, jokaisessa pitkittäisrivissä on 3 osaa 2T-2C-2T (kuva 3). 3

4 Kuva 3 рц ая р яя а Päätykaari а Keskimmäinen tukikaari Kiinnitä ensin kappaleen 2T avulla kaksi kaarta kappaleiden 4BK ja 4B keskikohtaan. Kiinnitä seuraavat rivit keskimmäistä riviä vasemmalle ja oikealle. Ne kiinnitetään ensimmäisessä kaaressa olevien osien 4BK ja 4 liitoskohtiin ja toisen kaaren elementtien 4B ja 4 liitoskohtiin. Seuraavat rivit kiinnitetään osien 4 keskikohtiin. Toinen kaari kiinnitetään osien 2T ja 2C keskikohtiin, kolmas kaari kiinnitetään osien 2T ja 2C liitoskohtiin jne. Varmista, että kappaleet 2 kiinnitetään etusivulta kappaleiden 4 takasivuun. Varmista, että osat 2 kiinnitetään etusivulta osien 4 takasivuun. Kokoa koko runko samalla tavalla. Kappaleisiin 2T kiinnitetään pitkittäisriviä jatkavat kappaleet 2C, sen jälkeen kiinnitetään kappaleisiin 2C taas kappaleet 2T (kuva 3). Kiinnitä seuraavaksi kaikkiin kaariin kappaleet 1 ja sen jälkeen kappaleiden 1 alaosaan ankkurit osa 16 (kuva 4, osa G): Kiinnitä seuraavaksi kaksi pitkittäissuuntaista riviä kappaleisiin 1 kuvassa 4 kuvatulla tavalla, osat D, E. Näin saat rungon koottua. Seuraavaksi asennetaan rungon päätyseinät. 4

5 Kuva 4 Ви M4 Ruuvi M4 Päätyseinien kokoaminen Kiinnitä kulmat BЛ ja BП kuva, osat (, ). Kiinnitä niihin kulmiin osat Л ja П kuva, osat (, ), osiin Л ja П on kiinnitetty osat Л ja П kuva, osa K. sen jälkeen kiinnitetään kulmat ( ja osat Л ja П kuva, osat L, M, N, O. 5

6 Kuva 5 Kiinnitä seuraavaksi kulmat CЛ ja CП ja sen jälkeen osat 9Л ja 9П kuva, osat S, U, R, P). 6

7 Kuva 6 Kiinnitä seuraavaksi osat 8, ne ovat oikealla ja vasemmalla samanlaisia. Kappaleiden kiinnitystapa on esitetty kuvassa 6, osat P, Q. 7

8 Ovien ja tuuletusikkunoiden asennus Aloita ovien ja tuuletusikkunoiden kokoaminen. Näin saat kolme samanlaista yläikkunaa, katso kuva 6. Kuva 6 Kasvihuoneessa on päädyn oviaukossa kaksi yläikkunaa (kuva 7), toisessa päädyssä yksi tuuletusikkuna (kuva 8). Kuva 7 Ка а о а päätyseinän runko Дв ь ovi Щ о а salpa Kuva 8 Ка а о а päätyseinän runko Фо о а tuuletusikkuna Щ о а salpa Huomioi salpojen oikea asennustapa. Salpojen asennus on esitetty kuvissa 7 ja 8. keskimmäiseen osaan 11 kiinnitetään pienet profiilikappaleet, samanlaiset kappaleet kiinnitetään päätyseinän kappaleisiin 7 ja 9. Kasvihuoneeseen kuuluvat myös koukut, joiden avulla avattu ovi tai ikkuna kiinnitetään sinkityssä rungossa oleviin silmukoihin. Huomaa, että salvat sekä ovien ja ikkunoiden kiinnitykseen käytettävät koukut kiinnitetään kasvihuoneen polykarbonaattilevyillä päällystämisen jälkeen. 8

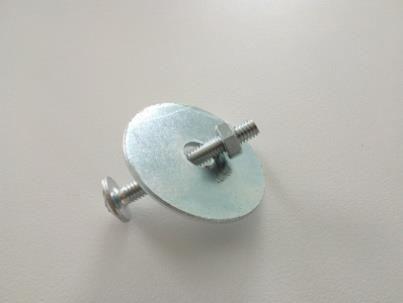

9 Kennopolykarbonaatin kiinnittäminen Kasvihuoneen kennopolykarbonaatilla päällystämiseen tarvitaan kennopolykarbonaattilevyä, levyn koko 2,1x5,95m; 2,1x5,95m; 2,1x5,95m; 2,1x5,95m; 2,1x3,05m; 2,1x3,05m (kuva 10). Kasvihuone on ennen päällystelevyjen asentamista koottava ja sijoitettava lopulliseen käyttöpaikkaan. Kasvihuoneen päällystäminen aloitetaan päätyseinistä, sen jälkeen päällystetään kasvihuoneen päällimmäinen osa. Päällystysmateriaalin mahdollisimman taloudelliseen käyttämiseen on noudatettava seuraavaa työjärjestystä: Päätyseinä - aloita kasvihuoneen päällystäminen päätyseinistä. Ottaa polykarbonaattilevy 2,1x3,05m sitten kiinnitä niiden kiinnitysten avulla (kuva 11) levyn kasvihuoneen päätyseiniin ja sitten leika oviaukko (kuva 9). Toiminta toinen kasvuhuone samalla tavalla. Ota toinen levy 2,1x3,05m ja kiinnitä kiinnitysten avulla, sitten leika ja poista sen jälkeen veitsellä tai sahalla tukikaarta pitkin ylimääräinen materiaali. Katto - kattaa koko kasvihuone yläosa 2,1x5,95m; 2,1x5,95m; 2,1x5,95m; 2,1x5,95m levyn. Ovi - leikkaa levyihin ovi- ja ikkuna-aukot. Poista sen jälkeen veitsellä tai sahalla tukikaarta pitkin ylimääräinen materiaali. TÄRKEÄÄ: polykarbonaattilevyissä on kaksi puolta, joista toisessa on UV-suojattu kerros (tämä sivu on merkitty UV-suojaan viittaavalla merkinnällä), toisessa puolella ei ole UV-suojaa (siihen on liimattu kirkas muovi). Levyt kiinnitetään siten, että UVsuojattu puoli jäisi ulospäin. Jos levyt kiinnitetään väärin, ne muuttuvat käyttökelvottomiksi vain 1-2 vuoden kuluessa. Kuva 9 9

10 Kasvihuoneen kennopolykarbonaatti 3*8m 2,1x5,95m 2,1x3,05m 4tk 2tk Joonis 10 tai Joonis 11 Huomi! Kasvihuone on kiinnitettävä tiukasti betoni- tai puujalustaan, tuulivaurioiden estämiseksi. Emme korvaa tuotteeseen kohdistuvia, luonnonvoimista johtuvia, vaurioita. 10
