MACROTEST HT5035. Käyttöohje

Transkriptio

1 MACROTEST HT5035 Käyttöohje Copyright HT-ITALIA 2004 Release EN 1.02 of 04/02/2004

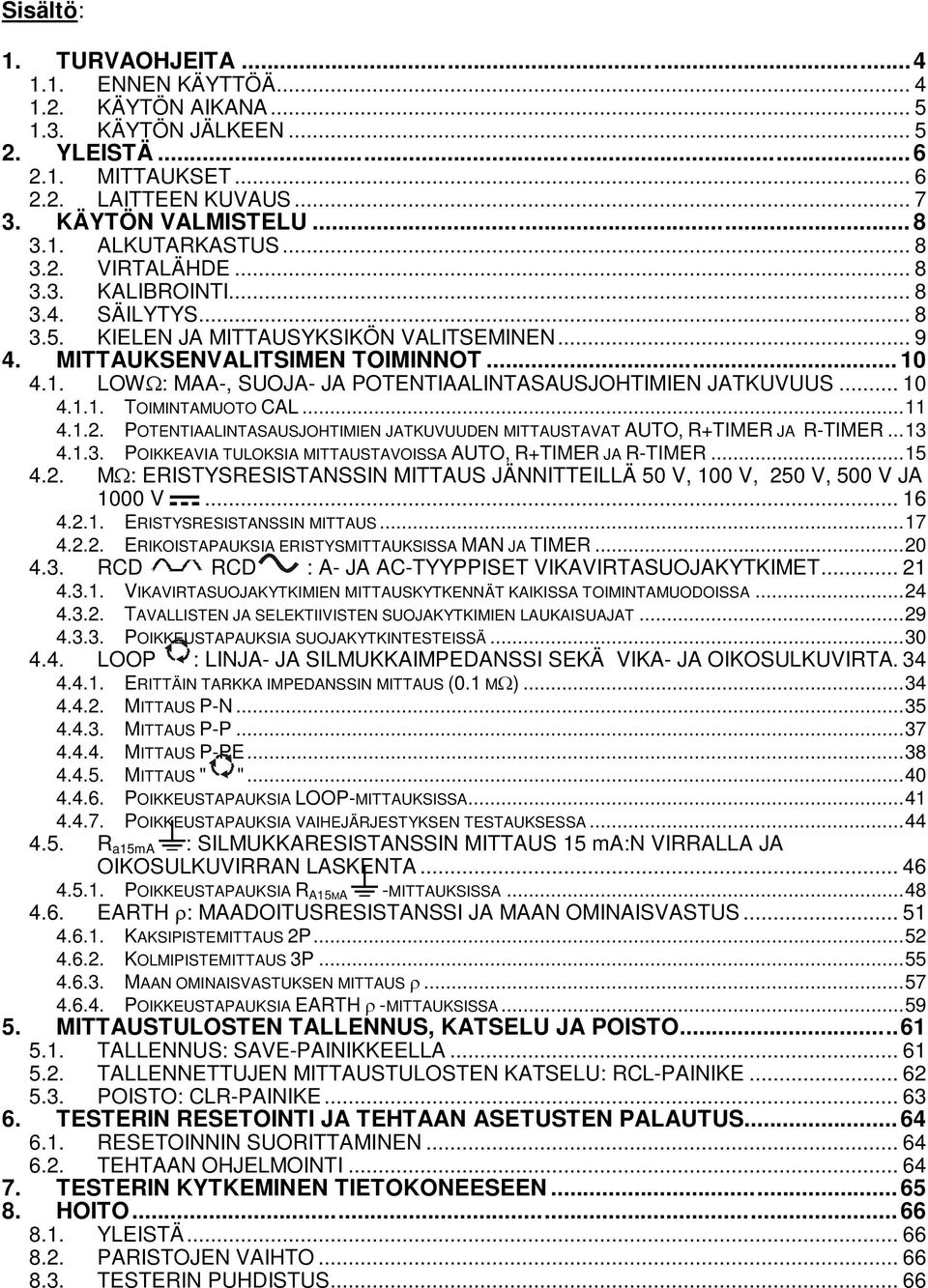

2 Sisältö: 1. TURVAOHJEITA ENNEN KÄYTTÖÄ KÄYTÖN AIKANA KÄYTÖN JÄLKEEN YLEISTÄ MITTAUKSET LAITTEEN KUVAUS KÄYTÖN VALMISTELU ALKUTARKASTUS VIRTALÄHDE KALIBROINTI SÄILYTYS KIELEN JA MITTAUSYKSIKÖN VALITSEMINEN MITTAUKSENVALITSIMEN TOIMINNOT LOWΩ: MAA-, SUOJA- JA POTENTIAALINTASAUSJOHTIMIEN JATKUVUUS TOIMINTAMUOTO CAL POTENTIAALINTASAUSJOHTIMIEN JATKUVUUDEN MITTAUSTAVAT AUTO, R+TIMER JA R-TIMER POIKKEAVIA TULOKSIA MITTAUSTAVOISSA AUTO, R+TIMER JA R-TIMER MΩ: ERISTYSRESISTANSSIN MITTAUS JÄNNITTEILLÄ 50 V, 100 V, 250 V, 500 V JA 1000 V ERISTYSRESISTANSSIN MITTAUS ERIKOISTAPAUKSIA ERISTYSMITTAUKSISSA MAN JA TIMER RCD RCD : A- JA AC-TYYPPISET VIKAVIRTASUOJAKYTKIMET VIKAVIRTASUOJAKYTKIMIEN MITTAUSKYTKENNÄT KAIKISSA TOIMINTAMUODOISSA TAVALLISTEN JA SELEKTIIVISTEN SUOJAKYTKIMIEN LAUKAISUAJAT POIKKEUSTAPAUKSIA SUOJAKYTKINTESTEISSÄ LOOP : LINJA- JA SILMUKKAIMPEDANSSI SEKÄ VIKA- JA OIKOSULKUVIRTA ERITTÄIN TARKKA IMPEDANSSIN MITTAUS (0.1 MΩ) MITTAUS P-N MITTAUS P-P MITTAUS P-PE MITTAUS " " POIKKEUSTAPAUKSIA LOOP-MITTAUKSISSA POIKKEUSTAPAUKSIA VAIHEJÄRJESTYKSEN TESTAUKSESSA R a15ma : SILMUKKARESISTANSSIN MITTAUS 15 ma:n VIRRALLA JA OIKOSULKUVIRRAN LASKENTA POIKKEUSTAPAUKSIA R A15MA -MITTAUKSISSA EARTH ρ: MAADOITUSRESISTANSSI JA MAAN OMINAISVASTUS KAKSIPISTEMITTAUS 2P KOLMIPISTEMITTAUS 3P MAAN OMINAISVASTUKSEN MITTAUS ρ POIKKEUSTAPAUKSIA EARTH ρ -MITTAUKSISSA MITTAUSTULOSTEN TALLENNUS, KATSELU JA POISTO TALLENNUS: SAVE-PAINIKKEELLA TALLENNETTUJEN MITTAUSTULOSTEN KATSELU: RCL-PAINIKE POISTO: CLR-PAINIKE TESTERIN RESETOINTI JA TEHTAAN ASETUSTEN PALAUTUS RESETOINNIN SUORITTAMINEN TEHTAAN OHJELMOINTI TESTERIN KYTKEMINEN TIETOKONEESEEN HOITO YLEISTÄ PARISTOJEN VAIHTO TESTERIN PUHDISTUS... 66

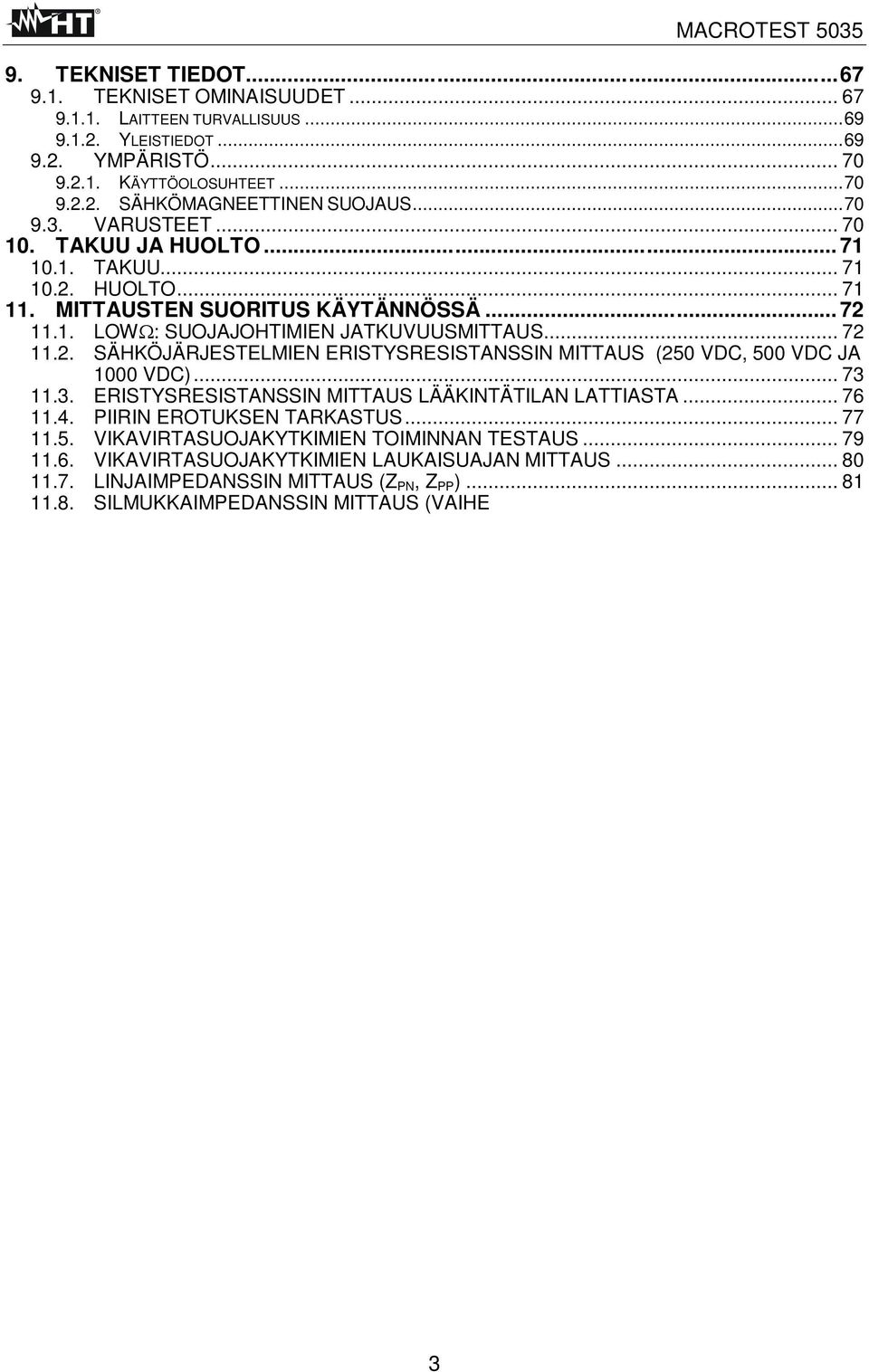

3 9. TEKNISET TIEDOT TEKNISET OMINAISUUDET LAITTEEN TURVALLISUUS YLEISTIEDOT YMPÄRISTÖ KÄYTTÖOLOSUHTEET SÄHKÖMAGNEETTINEN SUOJAUS VARUSTEET TAKUU JA HUOLTO TAKUU HUOLTO MITTAUSTEN SUORITUS KÄYTÄNNÖSSÄ LOWΩ: SUOJAJOHTIMIEN JATKUVUUSMITTAUS SÄHKÖJÄRJESTELMIEN ERISTYSRESISTANSSIN MITTAUS (250 VDC, 500 VDC JA 1000 VDC) ERISTYSRESISTANSSIN MITTAUS LÄÄKINTÄTILAN LATTIASTA PIIRIN EROTUKSEN TARKASTUS VIKAVIRTASUOJAKYTKIMIEN TOIMINNAN TESTAUS VIKAVIRTASUOJAKYTKIMIEN LAUKAISUAJAN MITTAUS LINJAIMPEDANSSIN MITTAUS (Z PN, Z PP ) SILMUKKAIMPEDANSSIN MITTAUS (VAIHE MAA) MAADOITUSRESISTANSSIN MITTAUS TT-JÄRJESTELMISSÄ MAADOITUSRESISTANSSIN MITTAUS VOLTTI-AMPEERIMENETELMÄLLÄ MAAN OMINAISVASTUKSEN MITTAAMINEN

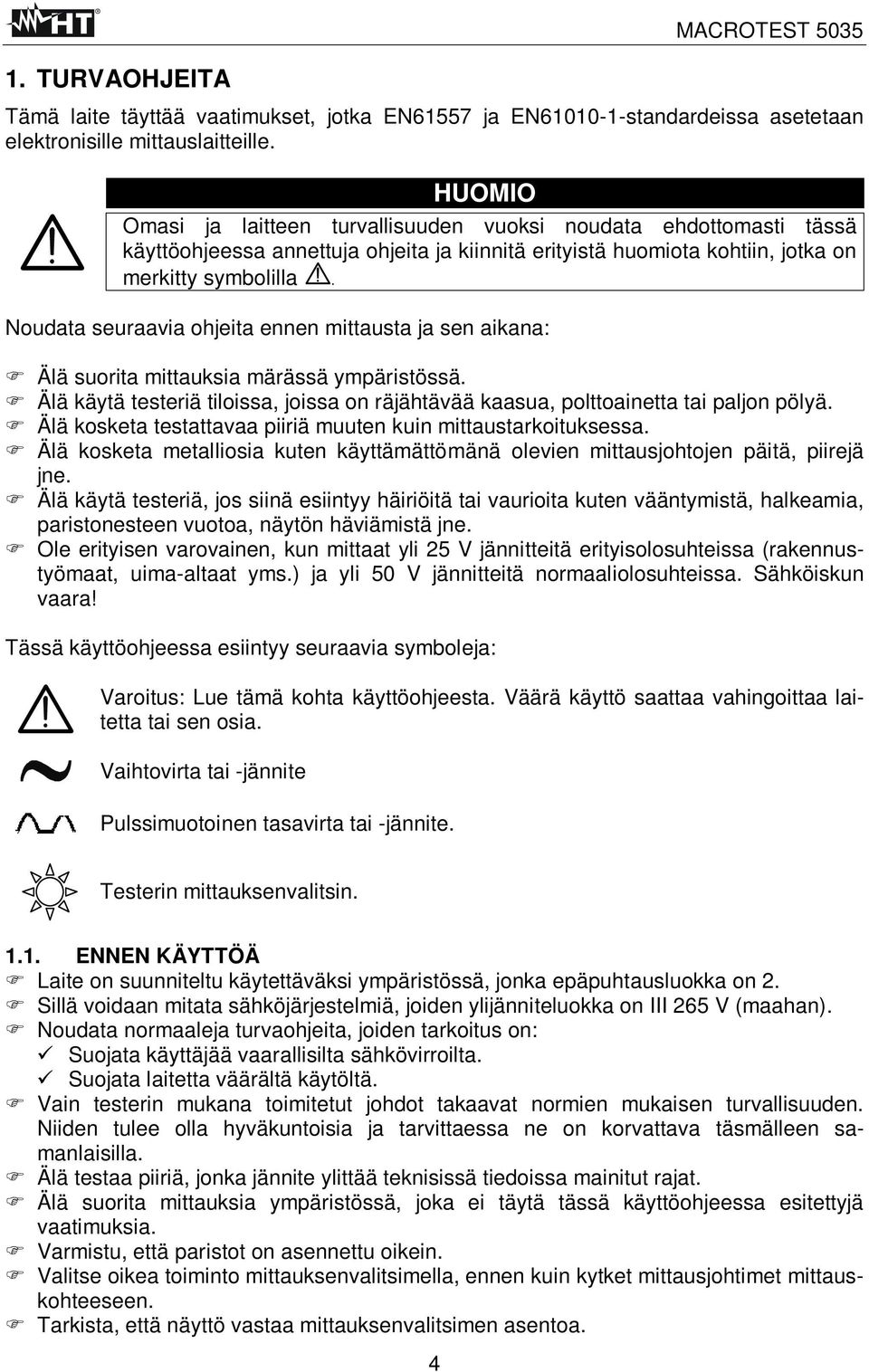

4 1. TURVAOHJEITA Tämä laite täyttää vaatimukset, jotka EN61557 ja EN standardeissa asetetaan elektronisille mittauslaitteille. HUOMIO Omasi ja laitteen turvallisuuden vuoksi noudata ehdottomasti tässä käyttöohjeessa annettuja ohjeita ja kiinnitä erityistä huomiota kohtiin, jotka on merkitty symbolilla. Noudata seuraavia ohjeita ennen mittausta ja sen aikana: Älä suorita mittauksia märässä ympäristössä. Älä käytä testeriä tiloissa, joissa on räjähtävää kaasua, polttoainetta tai paljon pölyä. Älä kosketa testattavaa piiriä muuten kuin mittaustarkoituksessa. Älä kosketa metalliosia kuten käyttämättömänä olevien mittausjohtojen päitä, piirejä jne. Älä käytä testeriä, jos siinä esiintyy häiriöitä tai vaurioita kuten vääntymistä, halkeamia, paristonesteen vuotoa, näytön häviämistä jne. Ole erityisen varovainen, kun mittaat yli 25 V jännitteitä erityisolosuhteissa (rakennustyömaat, uima-altaat yms.) ja yli 50 V jännitteitä normaaliolosuhteissa. Sähköiskun vaara! Tässä käyttöohjeessa esiintyy seuraavia symboleja: Varoitus: Lue tämä kohta käyttöohjeesta. Väärä käyttö saattaa vahingoittaa laitetta tai sen osia. Vaihtovirta tai -jännite Pulssimuotoinen tasavirta tai -jännite. Testerin mittauksenvalitsin ENNEN KÄYTTÖÄ Laite on suunniteltu käytettäväksi ympäristössä, jonka epäpuhtausluokka on 2. Sillä voidaan mitata sähköjärjestelmiä, joiden ylijänniteluokka on III 265 V (maahan). Noudata normaaleja turvaohjeita, joiden tarkoitus on: Suojata käyttäjää vaarallisilta sähkövirroilta. Suojata laitetta väärältä käytöltä. Vain testerin mukana toimitetut johdot takaavat normien mukaisen turvallisuuden. Niiden tulee olla hyväkuntoisia ja tarvittaessa ne on korvattava täsmälleen samanlaisilla. Älä testaa piiriä, jonka jännite ylittää teknisissä tiedoissa mainitut rajat. Älä suorita mittauksia ympäristössä, joka ei täytä tässä käyttöohjeessa esitettyjä vaatimuksia. Varmistu, että paristot on asennettu oikein. Valitse oikea toiminto mittauksenvalitsimella, ennen kuin kytket mittausjohtimet mittauskohteeseen. Tarkista, että näyttö vastaa mittauksenvalitsimen asentoa. 4

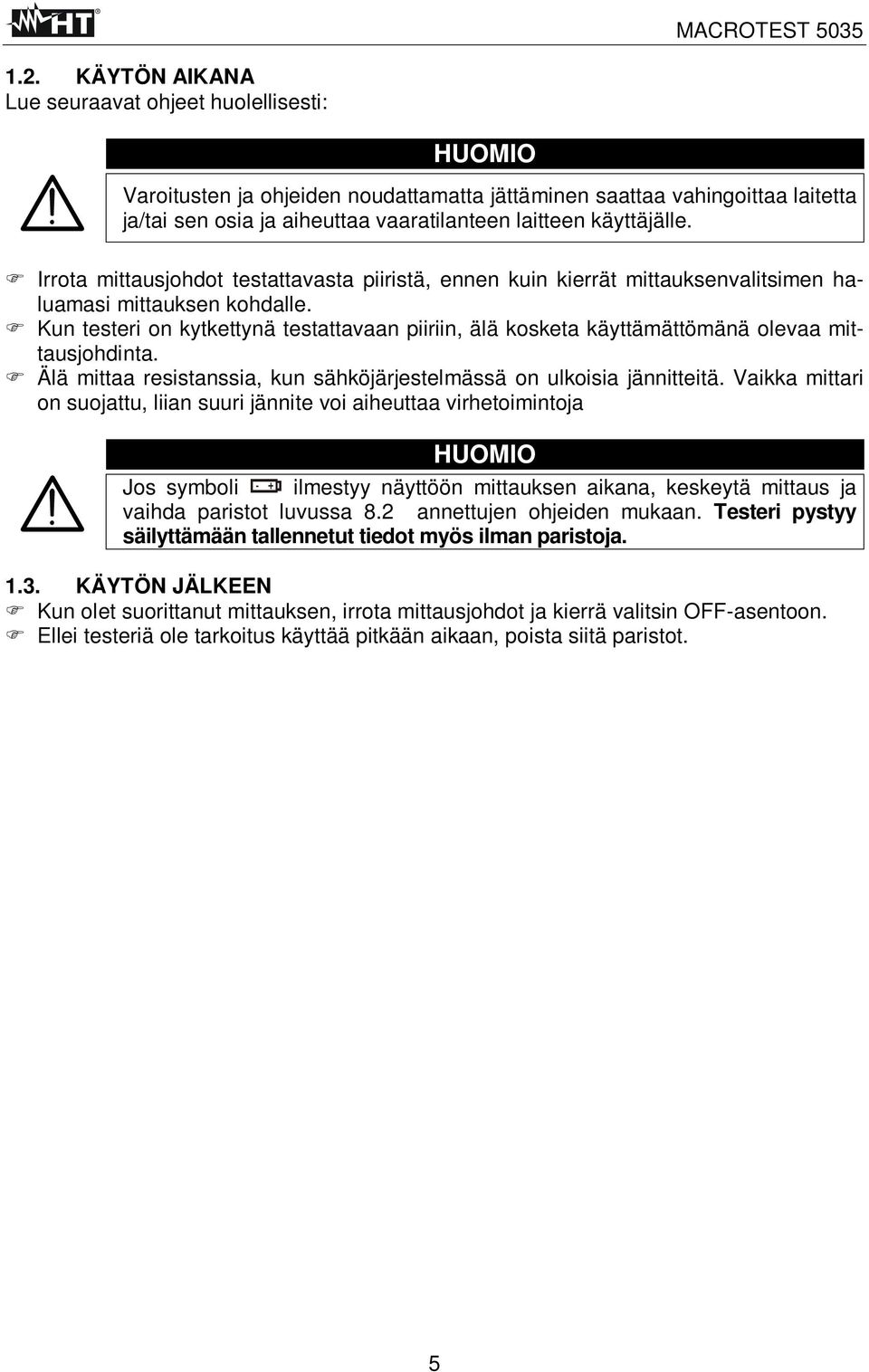

5 1.2. KÄYTÖN AIKANA Lue seuraavat ohjeet huolellisesti: HUOMIO Varoitusten ja ohjeiden noudattamatta jättäminen saattaa vahingoittaa laitetta ja/tai sen osia ja aiheuttaa vaaratilanteen laitteen käyttäjälle. Irrota mittausjohdot testattavasta piiristä, ennen kuin kierrät mittauksenvalitsimen haluamasi mittauksen kohdalle. Kun testeri on kytkettynä testattavaan piiriin, älä kosketa käyttämättömänä olevaa mittausjohdinta. Älä mittaa resistanssia, kun sähköjärjestelmässä on ulkoisia jännitteitä. Vaikka mittari on suojattu, liian suuri jännite voi aiheuttaa virhetoimintoja HUOMIO Jos symboli ilmestyy näyttöön mittauksen aikana, keskeytä mittaus ja vaihda paristot luvussa 8.2 annettujen ohjeiden mukaan. Testeri pystyy säilyttämään tallennetut tiedot myös ilman paristoja KÄYTÖN JÄLKEEN Kun olet suorittanut mittauksen, irrota mittausjohdot ja kierrä valitsin OFF-asentoon. Ellei testeriä ole tarkoitus käyttää pitkään aikaan, poista siitä paristot. 5

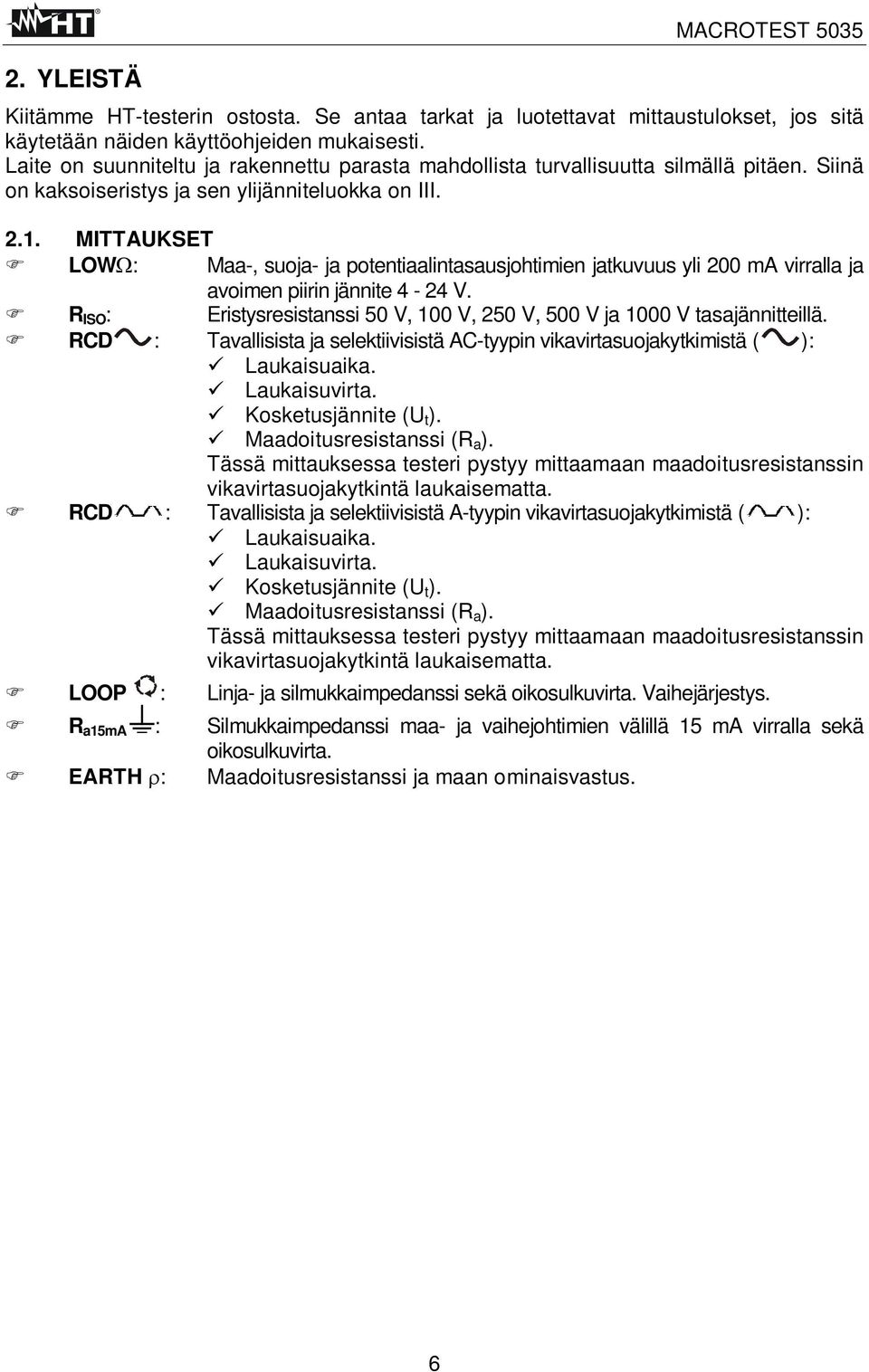

6 2. YLEISTÄ MACROTEST 5035 Kiitämme HT-testerin ostosta. Se antaa tarkat ja luotettavat mittaustulokset, jos sitä käytetään näiden käyttöohjeiden mukaisesti. Laite on suunniteltu ja rakennettu parasta mahdollista turvallisuutta silmällä pitäen. Siinä on kaksoiseristys ja sen ylijänniteluokka on III MITTAUKSET LOWΩ: Maa-, suoja- ja potentiaalintasausjohtimien jatkuvuus yli 200 ma virralla ja avoimen piirin jännite 4-24 V. R ISO : Eristysresistanssi 50 V, 100 V, 250 V, 500 V ja 1000 V tasajännitteillä. RCD : Tavallisista ja selektiivisistä AC-tyypin vikavirtasuojakytkimistä ( ): Laukaisuaika. Laukaisuvirta. Kosketusjännite (U t ). Maadoitusresistanssi (R a ). Tässä mittauksessa testeri pystyy mittaamaan maadoitusresistanssin vikavirtasuojakytkintä laukaisematta. RCD : Tavallisista ja selektiivisistä A-tyypin vikavirtasuojakytkimistä ( ): Laukaisuaika. Laukaisuvirta. Kosketusjännite (U t ). Maadoitusresistanssi (R a ). Tässä mittauksessa testeri pystyy mittaamaan maadoitusresistanssin vikavirtasuojakytkintä laukaisematta. LOOP : Linja- ja silmukkaimpedanssi sekä oikosulkuvirta. Vaihejärjestys. R a15ma : Silmukkaimpedanssi maa- ja vaihejohtimien välillä 15 ma virralla sekä oikosulkuvirta. EARTH ρ: Maadoitusresistanssi ja maan ominaisvastus. 6

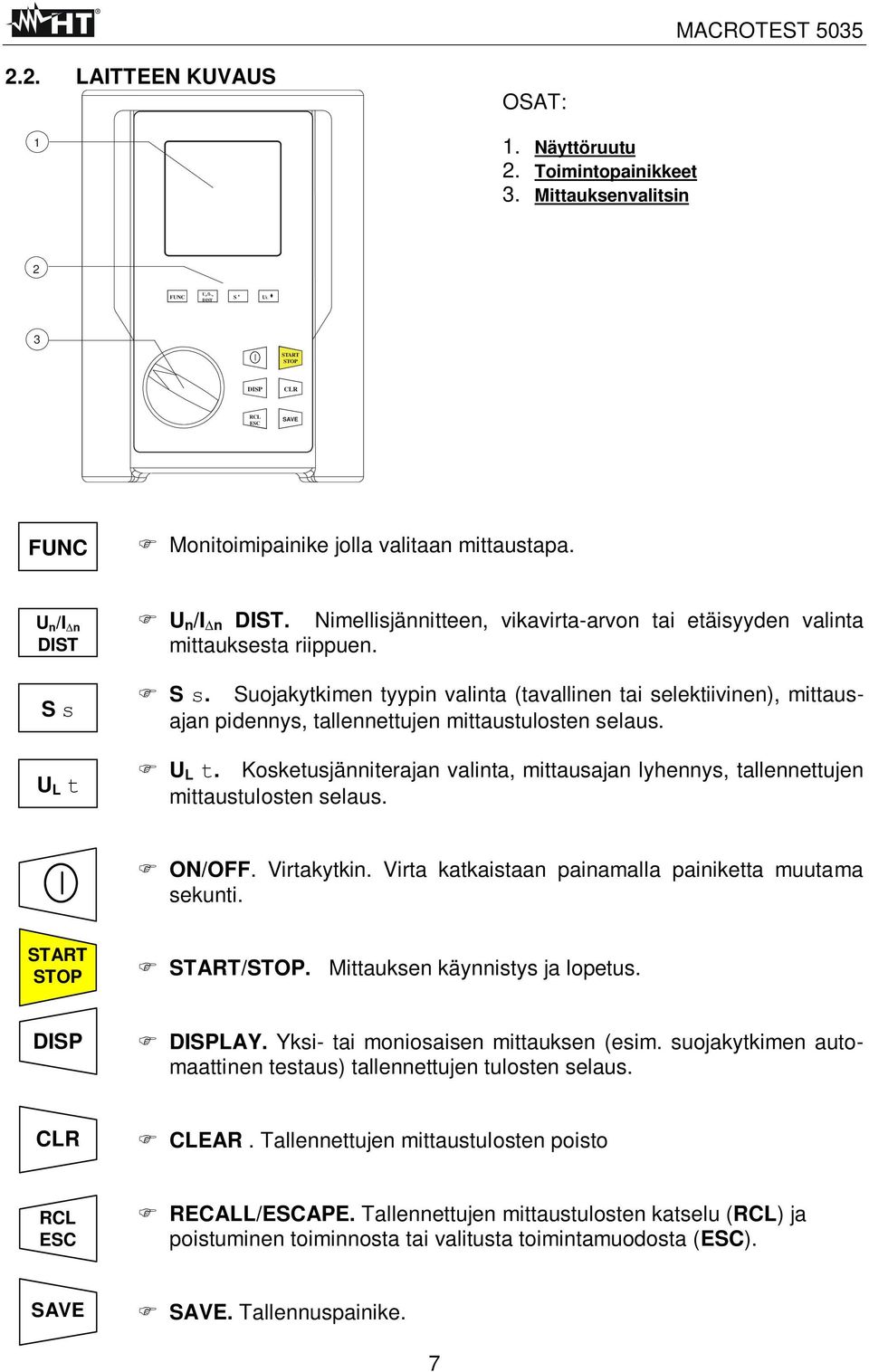

7 2.2. LAITTEEN KUVAUS 1 OSAT: 1. Näyttöruutu 2. Toimintopainikkeet 3. Mittauksenvalitsin 2 FUNC U n/i n DIST S UL 3 START STOP DISP CLR RCL ESC SAVE FUNC Monitoimipainike jolla valitaan mittaustapa. U n /I n DIST S s U L t U n /I n DIST. Nimellisjännitteen, vikavirta-arvon tai etäisyyden valinta mittauksesta riippuen. S s. Suojakytkimen tyypin valinta (tavallinen tai selektiivinen), mittausajan pidennys, tallennettujen mittaustulosten selaus. U L t. Kosketusjänniterajan valinta, mittausajan lyhennys, tallennettujen mittaustulosten selaus. ON/OFF. Virtakytkin. Virta katkaistaan painamalla painiketta muutama sekunti. START STOP START/STOP. Mittauksen käynnistys ja lopetus. DISP DISPLAY. Yksi- tai moniosaisen mittauksen (esim. suojakytkimen automaattinen testaus) tallennettujen tulosten selaus. CLR CLEAR. Tallennettujen mittaustulosten poisto RCL ESC RECALL/ESCAPE. Tallennettujen mittaustulosten katselu (RCL) ja poistuminen toiminnosta tai valitusta toimintamuodosta (ESC). SAVE SAVE. Tallennuspainike. 7

8 3. KÄYTÖN VALMISTELU MACROTEST ALKUTARKASTUS Tämä laite on tarkastettu tehtaalla ennen toimitusta sekä sähköisten että mekaanisten ominaisuuksiensa puolesta. Se on pakattu niin, ettei se pääse vahingoittumaan kuljetuksen aikana. Suosittelemme kuitenkin, että tarkastat sen heti ja otat yhteyttä toimittajaan, jos havaitset jotain poikkeavaa. Tarkasta myös, että pakkaus sisältää kaikki luvussa 9.3. mainitut tuotteet. Jos jotain puuttuu, ota yhteyttä laitteen myyjään. Jos laite jostain syystä tarvitsee palauttaa, noudata luvussa 10 annettuja ohjeita VIRTALÄHDE Laite toimii kuudella 1.5V LR6 AA AM3 MN 1500 paristolla, jotka eivät kuulu toimitukseen. Paristojen asennusohje on luvussa 8.2. Symboli luvusta 8.2 näytössä tarkoittaa, että paristot ovat tyhjenemäisillään. Vaihto-ohjeet löydät 3.3. KALIBROINTI Tarkka yhtäpitävyys tässä käyttöohjeessa annettujen teknisten tietojen kanssa taataan yhdeksi vuodeksi ostopäivästä lukien SÄILYTYS Jos laitetta on säilytetty pitkään epäedullisissa olosuhteissa, pidä sitä ennen käyttöä riittävän pitkä aika normaaliolosuhteissa (ks. lukua ), jotta se antaisi tarkat mittaustulokset. 8

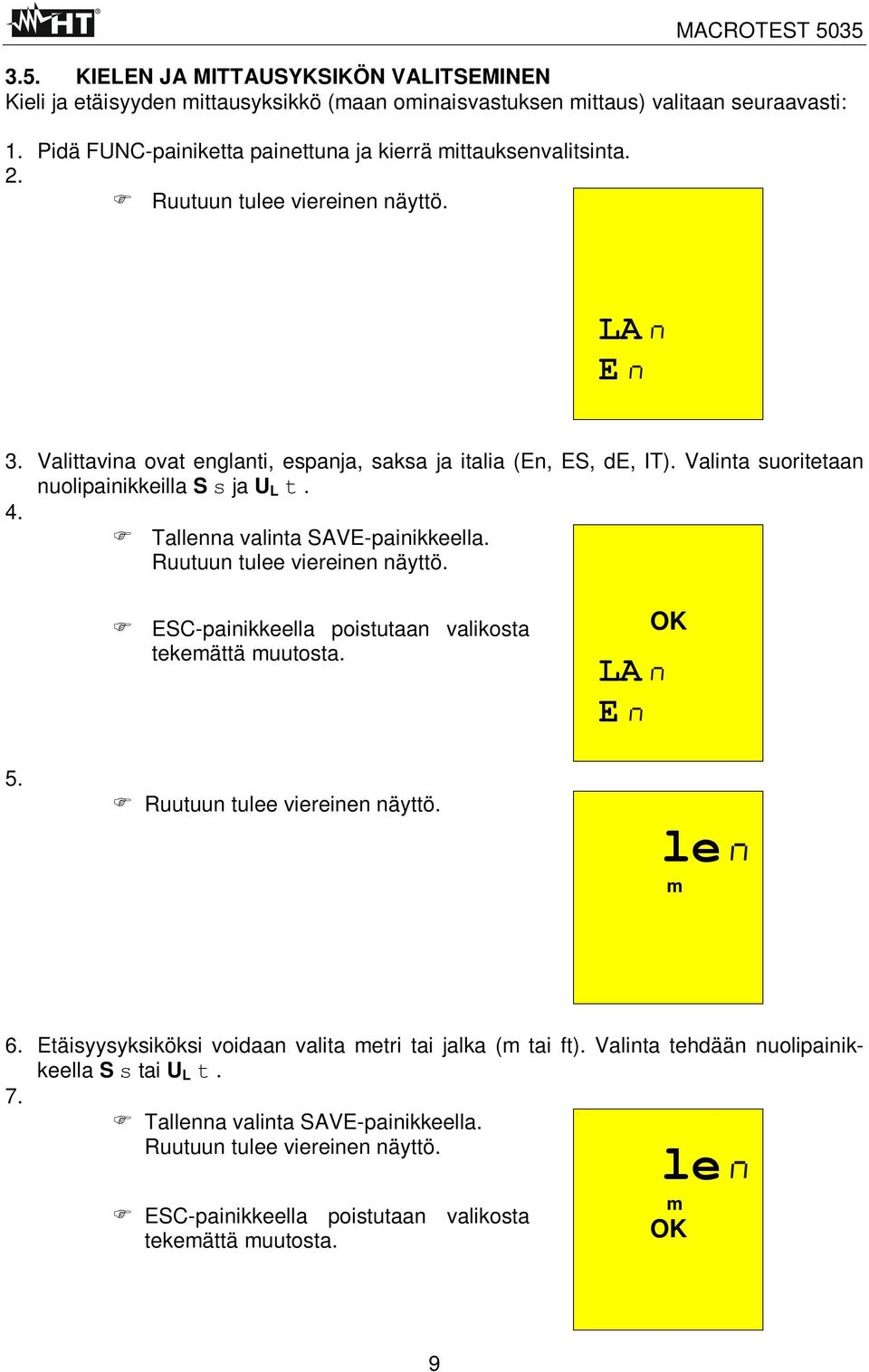

9 3.5. KIELEN JA MITTAUSYKSIKÖN VALITSEMINEN Kieli ja etäisyyden mittausyksikkö (maan ominaisvastuksen mittaus) valitaan seuraavasti: 1. Pidä FUNC-painiketta painettuna ja kierrä mittauksenvalitsinta. 2. Ruutuun tulee viereinen näyttö. LA E 3. Valittavina ovat englanti, espanja, saksa ja italia (En, ES, de, IT). Valinta suoritetaan nuolipainikkeilla S s ja U L t. 4. Tallenna valinta SAVE-painikkeella. Ruutuun tulee viereinen näyttö. ESC-painikkeella poistutaan valikosta tekemättä muutosta. LA E OK 5. Ruutuun tulee viereinen näyttö. le m 6. Etäisyysyksiköksi voidaan valita metri tai jalka (m tai ft). Valinta tehdään nuolipainikkeella S s tai U L t. 7. Tallenna valinta SAVE-painikkeella. Ruutuun tulee viereinen näyttö. le ESC-painikkeella poistutaan valikosta tekemättä muutosta. m OK 9

10 4. MITTAUKSENVALITSIMEN TOIMINNOT MACROTEST LOWΩ: MAA-, SUOJA- JA POTENTIAALINTASAUSJOHTIMIEN JATKUVUUS Mittaus suoritetaan yli 200 ma:n virralla ja avoimen piirin jännite on 4 24 V DC standardin EN ja VDE 0413 osan 4 mukaan. HUOMIO Ennen kuin suoritat jatkuvuusmittauksen, varmistu, ettei testattavan johtimen päissä ole jännitettä. Kierrä mittauksenvalitsin asentoon LOWΩ. Kytke virta testeriin. FUNC FUNC painiketta painelemalla on mahdollista valita seuraavat mittaustavat seuraavassa järjestyksessä: AUTO (testeri suorittaa kaksi mittausta vaihtaen välillä napaisuutta R+ ja R- ja näyttää näiden mittausten keskiarvon. Tätä mittaustapaa suositellaan jatkuvuusmittauksiin. R + TIMER (mittaus plusnapaisuudella, mittausaika asetettavissa). Mittauksen kesto on mahdollista asettaa niin pitkäksi, että mittaaja ehtii sen aikana siirtää suojajohtimia huonojen kytkentöjen löytämiseksi. R - TIMER (mittaus miinusnapaisuudella, mittausaika asetettavissa). Mittauksen kesto on mahdollista asettaa niin pitkäksi, että mittaaja ehtii sen aikana siirtää suojajohtimia huonojen kytkentöjen löytämiseksi. CAL (resistanssin poistaminen mittausjohdoista). Huom. Jos resistanssi on pienempi kuin 5 Ω (kalibroinnin korjausarvo mukaanluettuna), testeri suorittaa jatkuvuusmittauksen yli 200 ma virralla. Jos resistanssi on suurempi kuin 5 Ω, mittaus tapahtuu pienenevällä virralla. 10

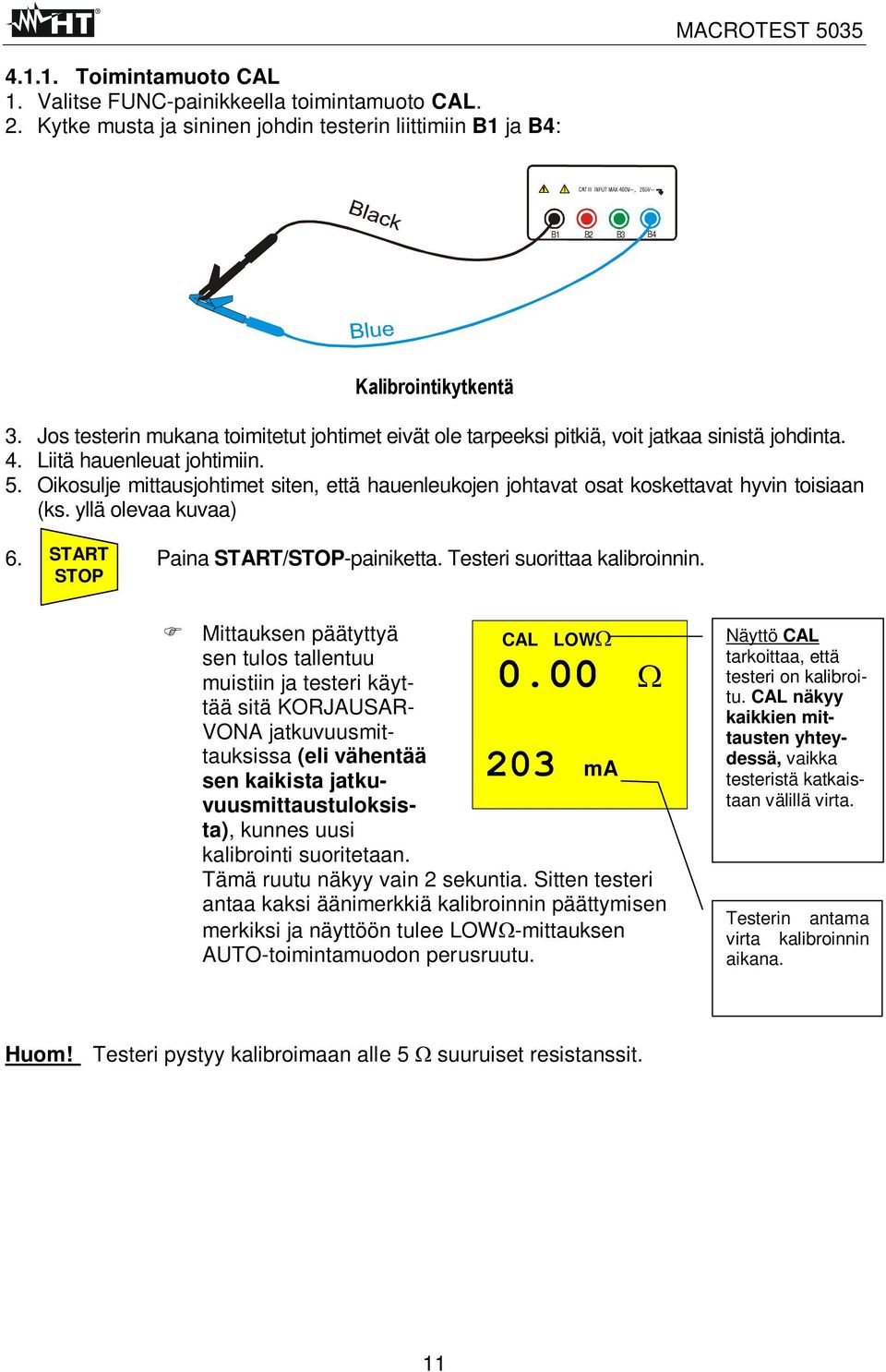

11 Toimintamuoto CAL 1. Valitse FUNC-painikkeella toimintamuoto CAL. 2. Kytke musta ja sininen johdin testerin liittimiin B1 ja B4: B1 B2 B3 B4 Kalibrointikytkentä 3. Jos testerin mukana toimitetut johtimet eivät ole tarpeeksi pitkiä, voit jatkaa sinistä johdinta. 4. Liitä hauenleuat johtimiin. 5. Oikosulje mittausjohtimet siten, että hauenleukojen johtavat osat koskettavat hyvin toisiaan (ks. yllä olevaa kuvaa) 6. START Paina START/STOP-painiketta. Testeri suorittaa kalibroinnin. STOP Mittauksen päätyttyä sen tulos tallentuu muistiin ja testeri käyttää sitä KORJAUSAR- VONA jatkuvuusmittauksissa (eli vähentää sen kaikista jatkuvuusmittaustuloksista), kunnes uusi kalibrointi suoritetaan. CAL LOWΩ 0.00 Ω 203 ma Tämä ruutu näkyy vain 2 sekuntia. Sitten testeri antaa kaksi äänimerkkiä kalibroinnin päättymisen merkiksi ja näyttöön tulee LOWΩ-mittauksen AUTO-toimintamuodon perusruutu. Näyttö CAL tarkoittaa, että testeri on kalibroitu. CAL näkyy kaikkien mittausten yhteydessä, vaikka testeristä katkaistaan välillä virta. Testerin antama virta kalibroinnin aikana. Huom! Testeri pystyy kalibroimaan alle 5 Ω suuruiset resistanssit. 11

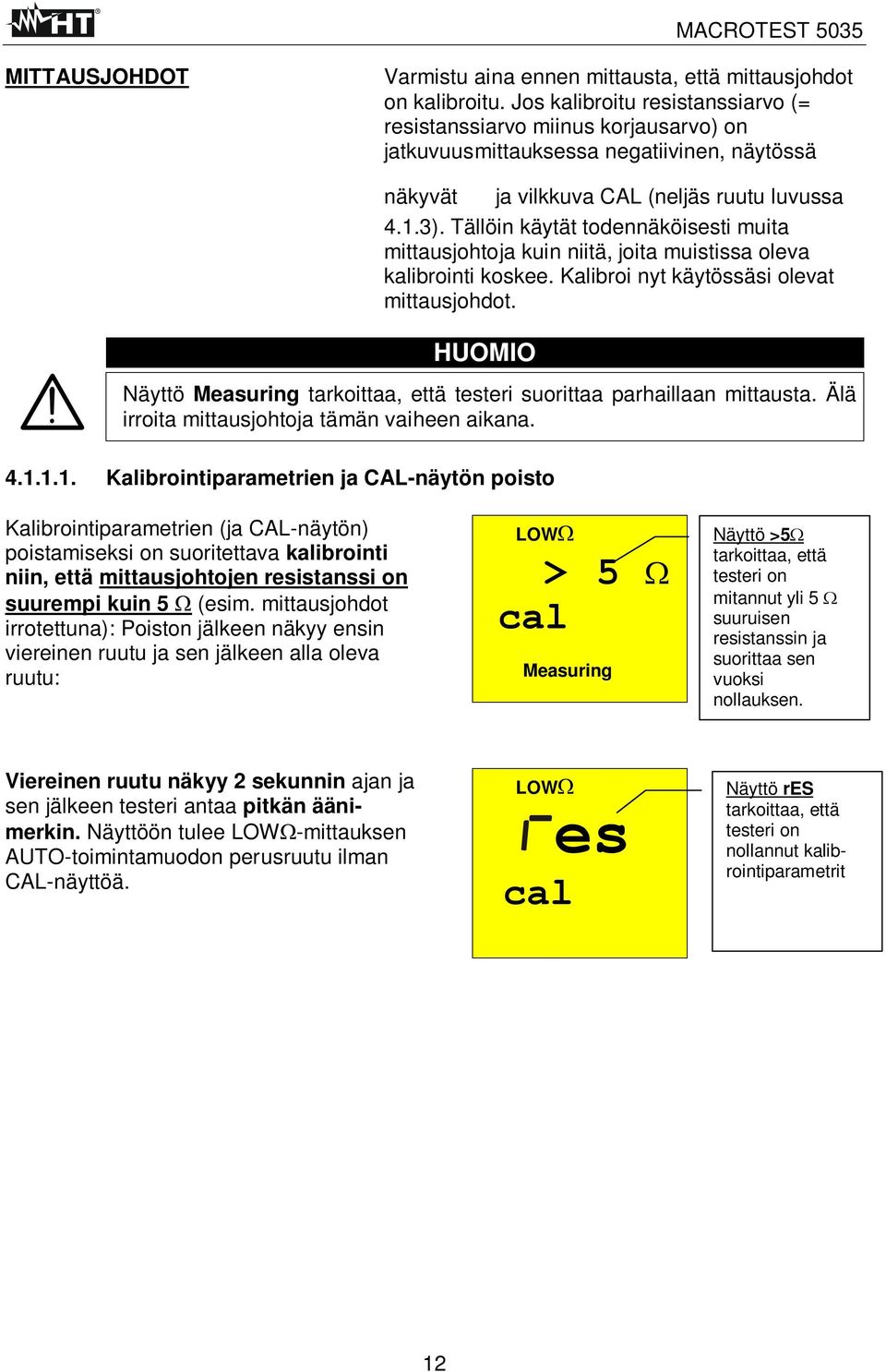

12 MITTAUSJOHDOT Varmistu aina ennen mittausta, että mittausjohdot on kalibroitu. Jos kalibroitu resistanssiarvo (= resistanssiarvo miinus korjausarvo) on jatkuvuusmittauksessa negatiivinen, näytössä näkyvät ja vilkkuva CAL (neljäs ruutu luvussa 4.1.3). Tällöin käytät todennäköisesti muita mittausjohtoja kuin niitä, joita muistissa oleva kalibrointi koskee. Kalibroi nyt käytössäsi olevat mittausjohdot. HUOMIO Näyttö Measuring tarkoittaa, että testeri suorittaa parhaillaan mittausta. Älä irroita mittausjohtoja tämän vaiheen aikana Kalibrointiparametrien ja CAL-näytön poisto Kalibrointiparametrien (ja CAL-näytön) poistamiseksi on suoritettava kalibrointi niin, että mittausjohtojen resistanssi on suurempi kuin 5 Ω (esim. mittausjohdot irrotettuna): Poiston jälkeen näkyy ensin viereinen ruutu ja sen jälkeen alla oleva ruutu: LOWΩ > 5 Ω cal Measuring Näyttö >5Ω tarkoittaa, että testeri on mitannut yli 5 Ω suuruisen resistanssin ja suorittaa sen vuoksi nollauksen. Viereinen ruutu näkyy 2 sekunnin ajan ja sen jälkeen testeri antaa pitkän äänimerkin. Näyttöön tulee LOWΩ-mittauksen AUTO-toimintamuodon perusruutu ilman CAL-näyttöä. LOWΩ es cal Näyttö res tarkoittaa, että testeri on nollannut kalibrointiparametrit 12

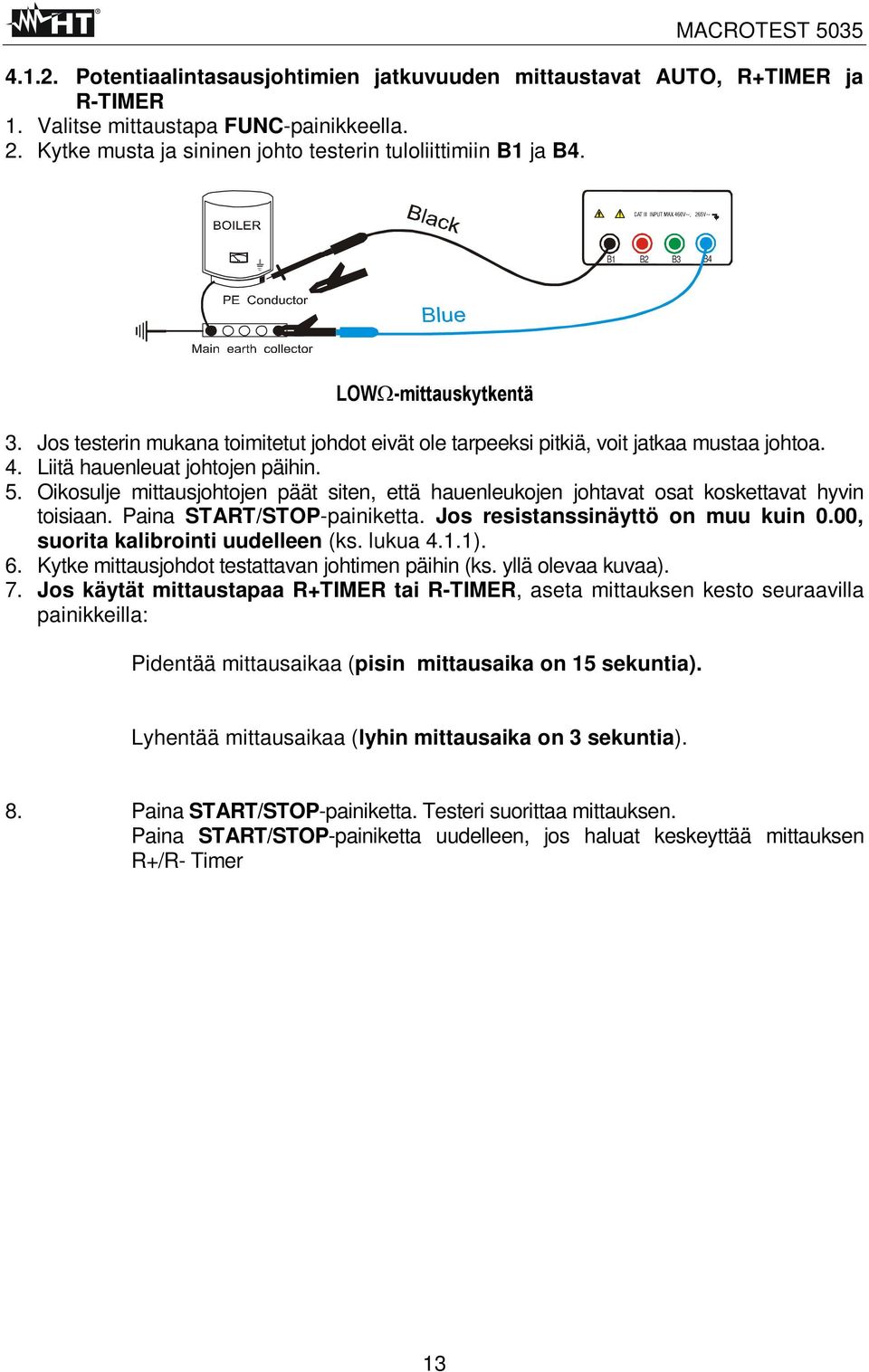

13 Potentiaalintasausjohtimien jatkuvuuden mittaustavat AUTO, R+TIMER ja R-TIMER 1. Valitse mittaustapa FUNC-painikkeella. 2. Kytke musta ja sininen johto testerin tuloliittimiin B1 ja B4. B1 B2 B3 B4 LOWΩ-mittauskytkentä 3. Jos testerin mukana toimitetut johdot eivät ole tarpeeksi pitkiä, voit jatkaa mustaa johtoa. 4. Liitä hauenleuat johtojen päihin. 5. Oikosulje mittausjohtojen päät siten, että hauenleukojen johtavat osat koskettavat hyvin toisiaan. Paina START/STOP-painiketta. Jos resistanssinäyttö on muu kuin 0.00, suorita kalibrointi uudelleen (ks. lukua 4.1.1). 6. Kytke mittausjohdot testattavan johtimen päihin (ks. yllä olevaa kuvaa). 7. Jos käytät mittaustapaa R+TIMER tai R-TIMER, aseta mittauksen kesto seuraavilla painikkeilla: S s Pidentää mittausaikaa (pisin mittausaika on 15 sekuntia). U L t Lyhentää mittausaikaa (lyhin mittausaika on 3 sekuntia). 8. START Paina START/STOP-painiketta. Testeri suorittaa mittauksen. STOP Paina START/STOP-painiketta uudelleen, jos haluat keskeyttää mittauksen R+/R- Timer mittausmuodossa. HUOMIO Jos näytössä näkyy Measuring, se tarkoittaa, että testeri suorittaa parhaillaan mittausta. Mittausjohtoja ei saa irrottaa tämän vaiheen aikana. 13

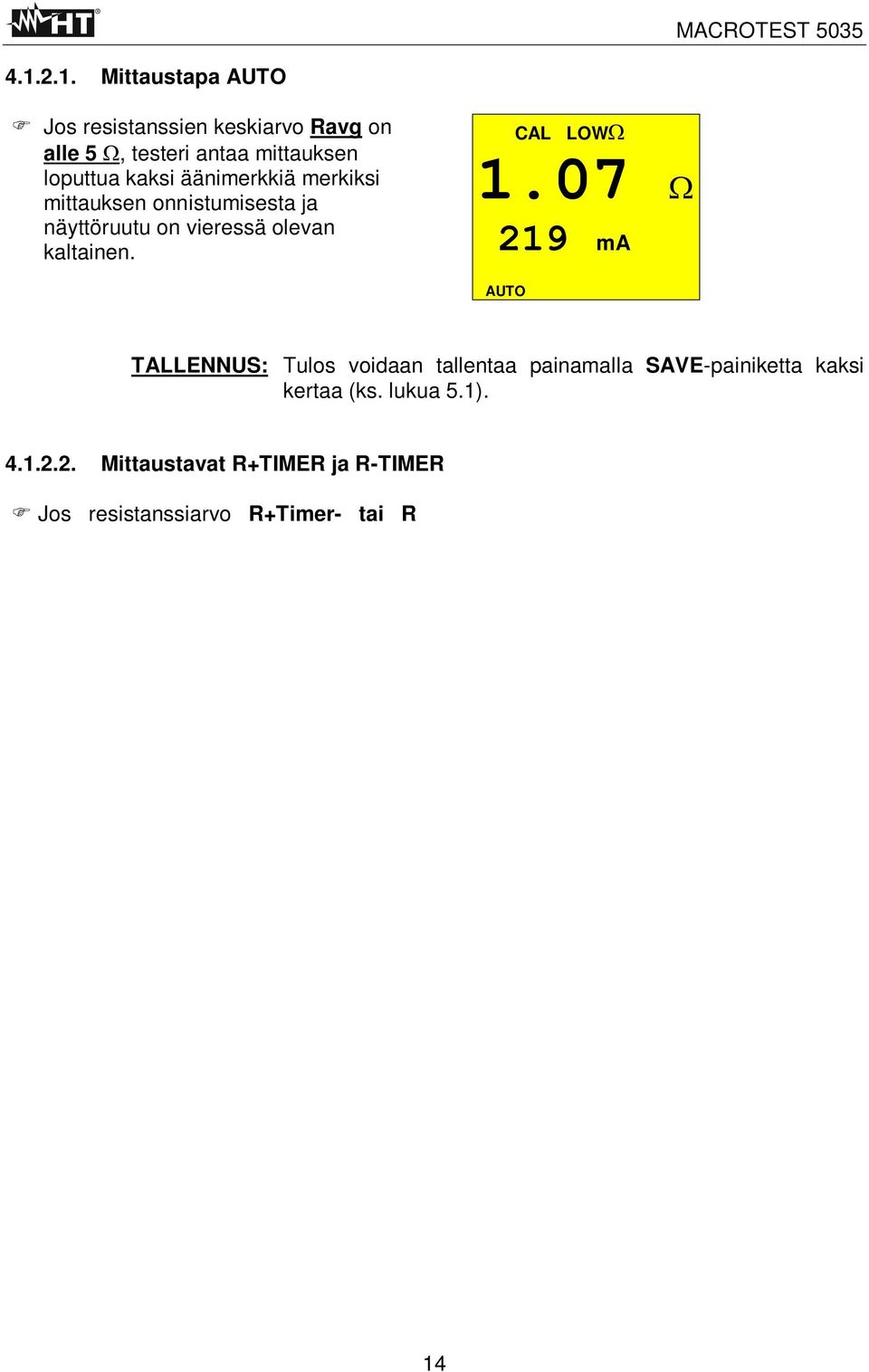

14 Mittaustapa AUTO Jos resistanssien keskiarvo Ravg on alle 5 Ω, testeri antaa mittauksen loputtua kaksi äänimerkkiä merkiksi mittauksen onnistumisesta ja näyttöruutu on vieressä olevan kaltainen. CAL LOWΩ 1.07 Ω 219 ma AUTO Resistanssin keskiarvo Ravg. SAVE TALLENNUS: Tulos voidaan tallentaa painamalla SAVE-painiketta kaksi kertaa (ks. lukua 5.1) Mittaustavat R+TIMER ja R-TIMER Jos resistanssiarvo R+Timer- tai R Timer-mittauksessa on alle 5 Ω, testeri antaa mittauksen loputtua (kun asetettu aika on kulunut) kaksi äänimerkkiä merkiksi mittauksen onnistumisesta ja näyttöruutu on vieressä olevan kaltainen. Joko R+ tai R- näkyy. CAL LOWΩ 1.08 Ω 219 ma 5 s R+ R- TIMER Mittausaika. Mittausvirta I+ tai I-. SAVE TALLENNUS: Tulos voidaan tallentaa painamalla SAVE-painiketta kaksi kertaa (ks. lukua 5.1). 14

15 Poikkeavia tuloksia mittaustavoissa AUTO, R+TIMER ja R-TIMER MACROTEST 5035 Jos resistanssin keskiarvo tai R+ tai R- on 5 Ω tai suurempi mutta alle 99.9 Ω, testeri antaa mittauksen loputtua pitkän äänimerkin ja näyttö on vieressä olevan kaltainen. HUOM. Keskiarvo on suurempi kuin 5 Ω Jos mittaustavassa AUTO keskiarvo tai R+ tai R- on suurempi kuin 99.9 Ω, testeri antaa mittauksen loputtua pitkän äänimerkin ja näyttö on vieressä olevan kaltainen. HUOM. Keskiarvo tai R+ tai R- on liian suuri. Jos mittaustavassa R+TIMER tai R- TIMER arvo R+ tai R- on suurempi kuin 99.9 Ω, testeri antaa jaksottaista äänimerkkiä mittauksen aikana ja pitkän äänimerkin mittauksen loputtua. Näyttö on viereisen kaltainen. CAL LOWΩ 5.75 Ω 216 ma 5 s AUTO AUTO CAL LOWΩ > 99.9 Ω ma CAL LOWΩ > 99.9 Ω ma 4 s R Ω on maksimiarvo. Vain mittaustavoissa R+TIMER ja R-TIMER. Mittaustapana AUTO. 99.9Ω on suurin arvo jonka testeri pystyy mittaamaan LOWΩ AUTO, R+ ja R- mittauksissa. Mittaustapana AUTO. HUOM! R+ tai R- on liian suuri. Jos mitattu resistanssi miinus korjausarvo on pienempi kuin 0 Ω, testeri antaa viereisen kaltaisen näytön. TIMER CAL LOWΩ 0.00 Ω CAL vilkkuu. HUOM! Mitattu resistanssi korjausarvo < 0 AUTO 219 ma Mittaustapana AUTO. SAVE TALLENNUS: Tulos voidaan tallentaa painamalla SAVE-painiketta kaksi kertaa (ks. lukua 5.1). Jos mittauspisteiden välissä on suurempi kuin 10 V jännite, testeri ei suorita mittausta, vaan näyttää vieressä olevaa ruutua 5 sekunnin ajan. Tämän jälkeen näyttöön tulee LOWΩmittauksen AUTO-mittaustavan perusruutu. VOL CAL LOWΩ 13V AG HUOMIO: mittausta ei ole tapahtunut, koska mittauspisteiden välissä on jännitettä. SAVE TÄTÄ TULOSTA EI OLE MAHDOLLISTA TALLENTAA 15

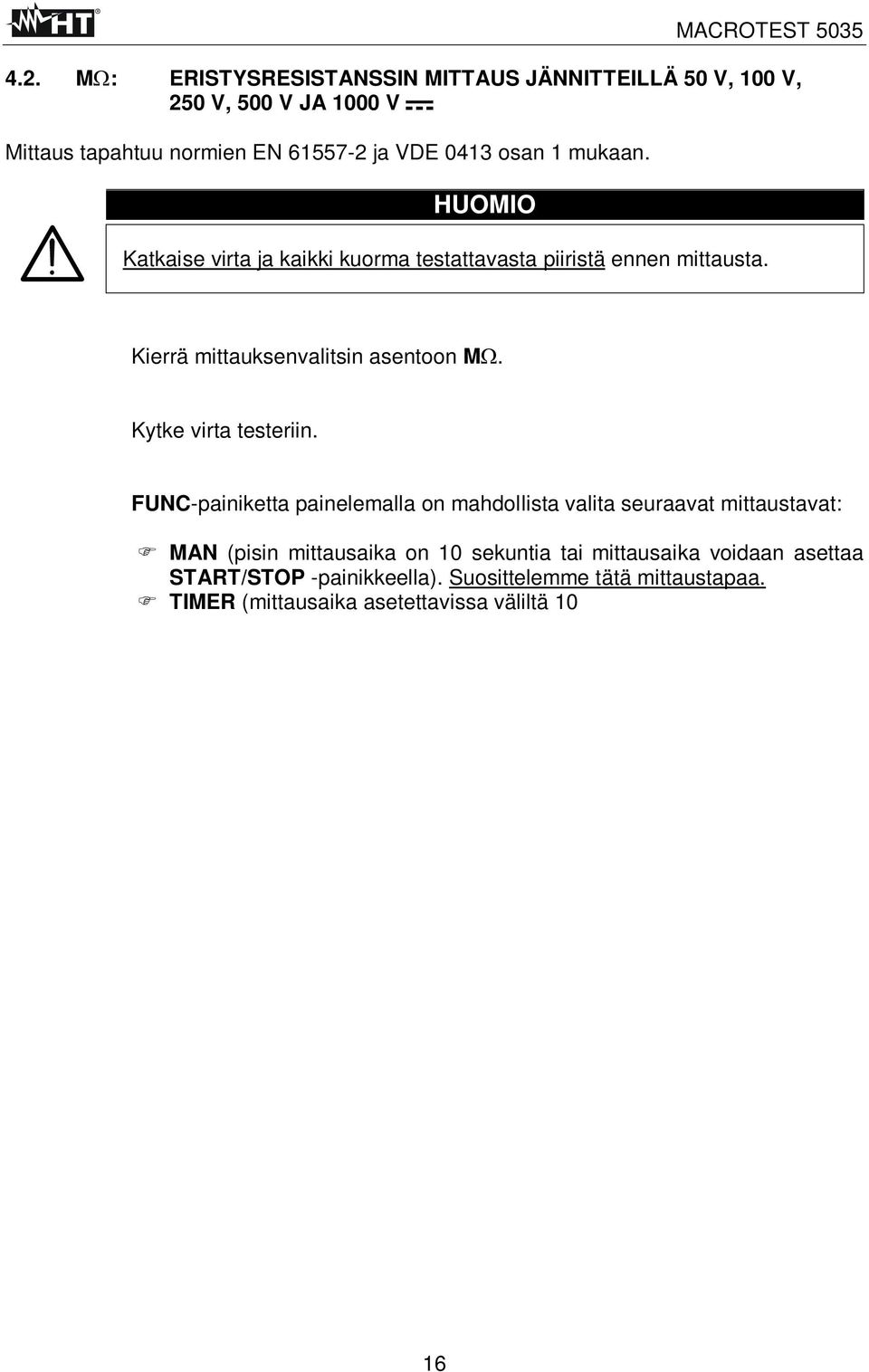

16 4.2. MΩ: ERISTYSRESISTANSSIN MITTAUS JÄNNITTEILLÄ 50 V, 100 V, 250 V, 500 V JA 1000 V Mittaus tapahtuu normien EN ja VDE 0413 osan 1 mukaan. HUOMIO Katkaise virta ja kaikki kuorma testattavasta piiristä ennen mittausta. Kierrä mittauksenvalitsin asentoon MΩ. Kytke virta testeriin. FUNC FUNC-painiketta painelemalla on mahdollista valita seuraavat mittaustavat: MAN (pisin mittausaika on 10 sekuntia tai mittausaika voidaan asettaa START/STOP -painikkeella). Suosittelemme tätä mittaustapaa. TIMER (mittausaika asetettavissa väliltä sekuntia). Tämä mittaustapa soveltuu tapauksiin, joissa tarvitaan lyhin mittausaika). 16

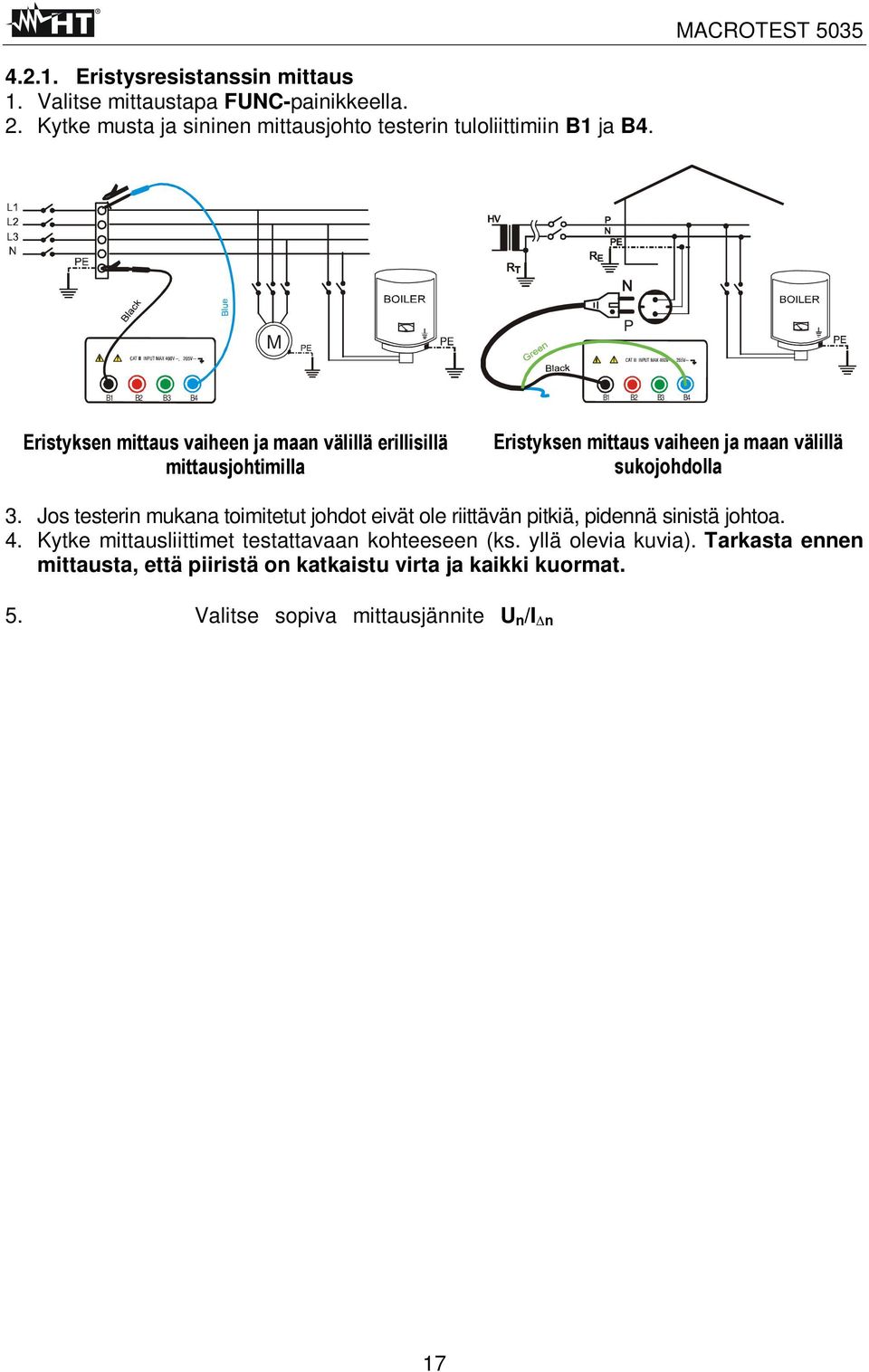

17 Eristysresistanssin mittaus 1. Valitse mittaustapa FUNC-painikkeella. 2. Kytke musta ja sininen mittausjohto testerin tuloliittimiin B1 ja B4. M P B1 B2 B3 B4 B1 B2 B3 B4 Eristyksen mittaus vaiheen ja maan välillä erillisillä mittausjohtimilla Eristyksen mittaus vaiheen ja maan välillä sukojohdolla 3. Jos testerin mukana toimitetut johdot eivät ole riittävän pitkiä, pidennä sinistä johtoa. 4. Kytke mittausliittimet testattavaan kohteeseen (ks. yllä olevia kuvia). Tarkasta ennen mittausta, että piiristä on katkaistu virta ja kaikki kuormat. 5. U n /I n Valitse sopiva mittausjännite U n /I n painikkeella (ks. taulukkoa). DIST Valittavissa on seuraavat jännitteet: 50 V (puhelinjärjestelmille) 100 V 500 V 250 V 1000 V Standardi Mittauskohde Mittausjännite Maksimiarvo CEI 64-8/6 SELV- ja PELV-järjestelmät Enintään 500 V järjestelmät Yli 500 V järjestelmät 250VDC 500VDC 1000VDC > 0.250MΩ > 0.500MΩ > 1.0MΩ > 50kΩ (jos V<500V) > 100kΩ (jos V>500V) CEI 64-8/4 Lattiat ja seinät alle 500 V järjestelmissä 500VDC Lattiat ja seinät yli 500 V järjestelmissä 1000VDC EN60439 Kytkintaulut 230/400V 500VDC > 230kΩ EN60204 Sähkölaitteet ja -koneet 500VDC > 1MΩ CEI 64-4 Lattioiden eristys lääkintätiloissa 500VDC <1MΩ (lattian ikä 1 vuosi) <100MΩ (lattian ikä yli 1 vuosi) Mittausjännitteitä vastaavat resistanssin maksimiarvot tavallisimmissa mittauksissa. HUOMIO Jos näytössä näkyy Measuring, testeri suorittaa parhaillaan mittausta. Älä irrota mittausjohtimia tämän vaiheen aikana, sillä mitattavaan piiriin on saattanut jäädä loiskapasitansseista vaarallinen jännite. Toimintatavasta riippumatta testeri kehittää mittauksen lopussa ulostuloliittimiin resistanssin loiskapasitanssien purkamiseksi piiristä. 17

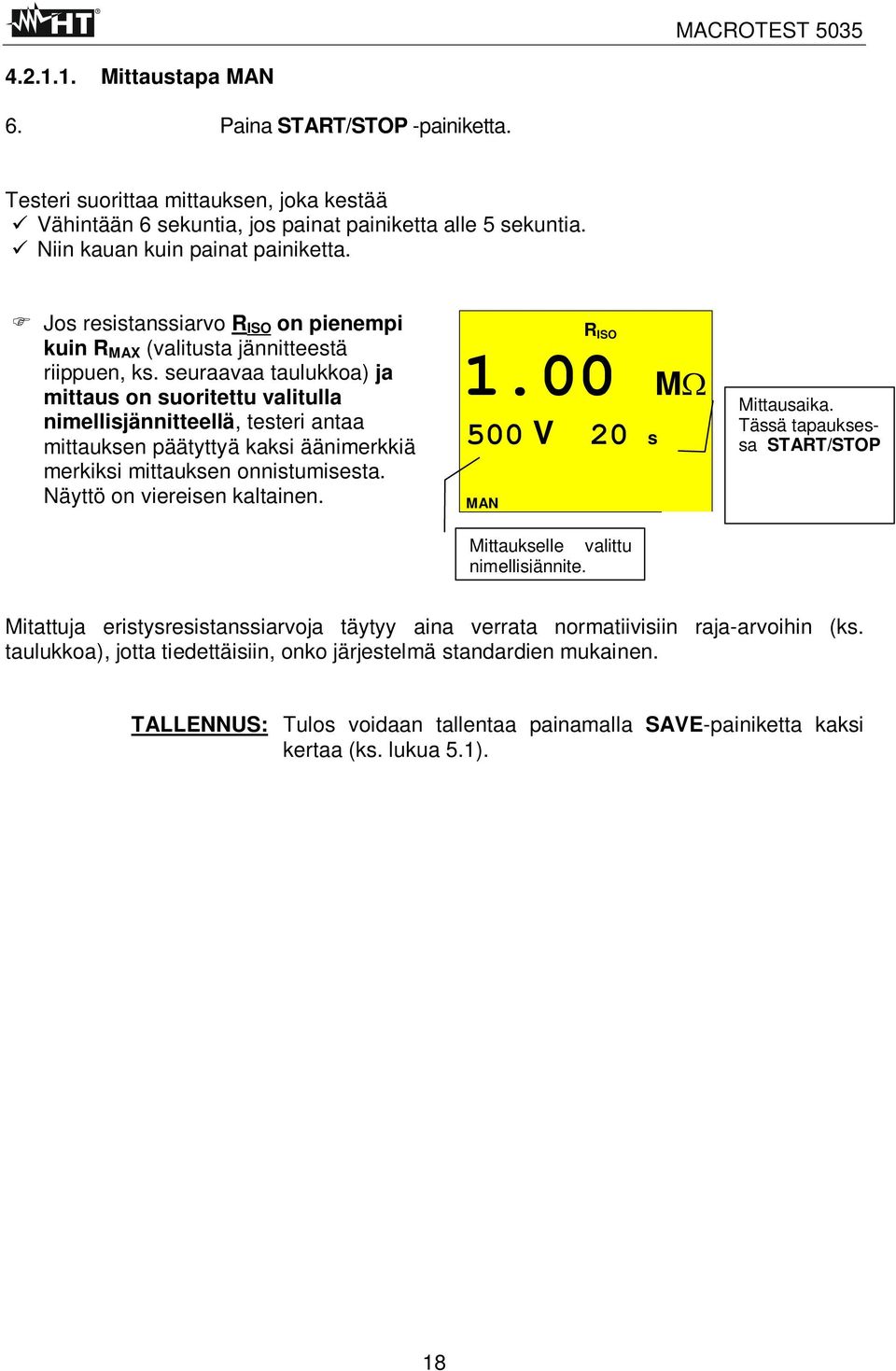

18 Mittaustapa MAN START 6. Paina START/STOP -painiketta. STOP Testeri suorittaa mittauksen, joka kestää Vähintään 6 sekuntia, jos painat painiketta alle 5 sekuntia. Niin kauan kuin painat painiketta. Jos resistanssiarvo R ISO on pienempi kuin R MAX (valitusta jännitteestä riippuen, ks. seuraavaa taulukkoa) ja mittaus on suoritettu valitulla nimellisjännitteellä, testeri antaa mittauksen päätyttyä kaksi äänimerkkiä merkiksi mittauksen onnistumisesta. Näyttö on viereisen kaltainen. R ISO 1.00 MΩ 500 V 20 s MAN Mittaukselle valittu nimellisjännite. R ISO = eristysresistanssiarvo. Mittausaika. Tässä tapauksessa START/STOP painiketta on painettu 20 sekuntia Manuaalinen mittaus. Mitattuja eristysresistanssiarvoja täytyy aina verrata normatiivisiin raja-arvoihin (ks. taulukkoa), jotta tiedettäisiin, onko järjestelmä standardien mukainen. SAVE TALLENNUS: Tulos voidaan tallentaa painamalla SAVE-painiketta kaksi kertaa (ks. lukua 5.1). 18

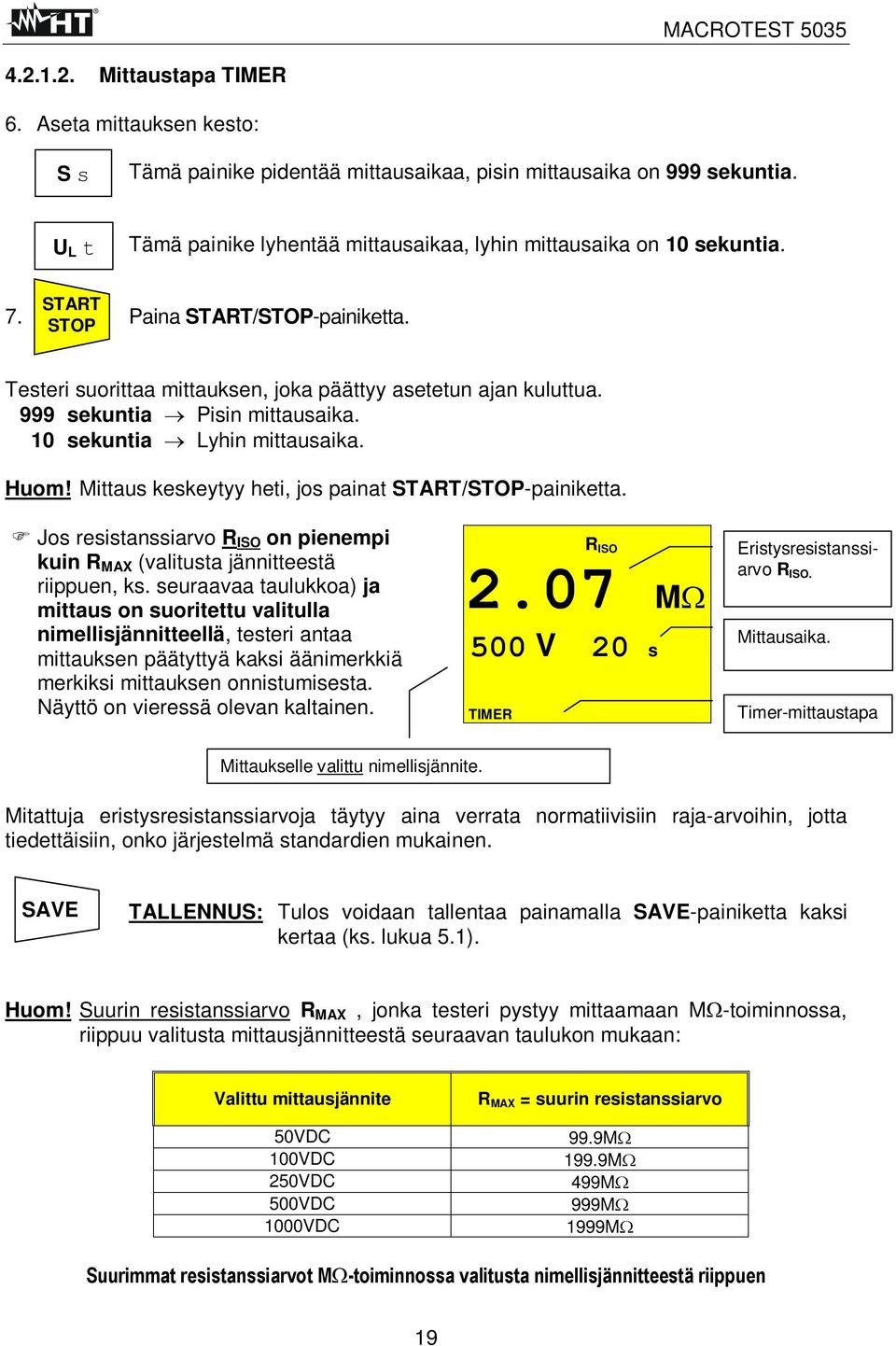

19 Mittaustapa TIMER 6. Aseta mittauksen kesto: S s Tämä painike pidentää mittausaikaa, pisin mittausaika on 999 sekuntia. U L t Tämä painike lyhentää mittausaikaa, lyhin mittausaika on 10 sekuntia. START 7. STOP Paina START/STOP-painiketta. Testeri suorittaa mittauksen, joka päättyy asetetun ajan kuluttua. 999 sekuntia Pisin mittausaika. 10 sekuntia Lyhin mittausaika. Huom! Mittaus keskeytyy heti, jos painat START/STOP-painiketta. Jos resistanssiarvo R ISO on pienempi kuin R MAX (valitusta jännitteestä riippuen, ks. seuraavaa taulukkoa) ja mittaus on suoritettu valitulla nimellisjännitteellä, testeri antaa mittauksen päätyttyä kaksi äänimerkkiä merkiksi mittauksen onnistumisesta. Näyttö on vieressä olevan kaltainen. R ISO 2.07 MΩ 500 V 20 s TIMER Eristysresistanssiarvo R ISO. Mittausaika. Timer-mittaustapa Mittaukselle valittu nimellisjännite. Mitattuja eristysresistanssiarvoja täytyy aina verrata normatiivisiin raja-arvoihin, jotta tiedettäisiin, onko järjestelmä standardien mukainen. SAVE TALLENNUS: Tulos voidaan tallentaa painamalla SAVE-painiketta kaksi kertaa (ks. lukua 5.1). Huom! Suurin resistanssiarvo R MAX, jonka testeri pystyy mittaamaan MΩ-toiminnossa, riippuu valitusta mittausjännitteestä seuraavan taulukon mukaan: Valittu mittausjännite 50VDC 100VDC 250VDC 500VDC 1000VDC R MAX = suurin resistanssiarvo 99.9MΩ 199.9MΩ 499MΩ 999MΩ 1999MΩ Suurimmat resistanssiarvot MΩ-toiminnossa valitusta nimellisjännitteestä riippuen 19

20 Erikoistapauksia eristysmittauksissa MAN ja TIMER Jos R ISO arvo on suurempi kuin R MAX (valitusta jännitteestä riippuen, ks. taulukkoa), testeri antaa mittauksen päätyttyä kaksi äänimerkkiä merkiksi mittauksen onnistumisesta. Näyttö on vieressä olevan kaltainen. Suurin mitattavissa oleva resistanssiarvo (999Ω 500V nimellisjännitteelle edellisellä sivulla olevan taulukon mukaan). R ISO > 999 MΩ 500 V 20 s MAN Merkki > tarkoittaa, että resistanssiarvo R ISO on suurempi kuin R MAX Mittausaika Valittu mittaustapa (MAN) Jos mittausjännite on pienempi kuin asetettu nimellisjännite, testeri antaa mittauksen päätyttyä pitkän äänimerkin. Näyttö on vieressä olevan kaltainen. HUOMIO: R ISO mittaus on suoritettu nimellisjännitettä pienemmällä jännitteellä. Tällainen tilanne esiintyy silloin, kun eristys on vähäinen tai järjestelmässä on kapasitanssia. R ISO 0.01 MΩ 500 V 20 s MAN Valittu mittaustapa (MAN) SAVE TALLENNUS: Tulos voidaan tallentaa painamalla SAVE-painiketta kaksi kertaa (ks. lukua 5.1). Jos testattavassa piirissä on suurempi kuin 30 V jännite, eristyksen mittaus ei ole mahdollinen. Testeri näyttää viereistä ruutua 5 sekuntia, jonka jälkeen ruutuun tulee R ISO -mittauksen perusnäyttö. R ISO 33V VOL AG HUOMIO: Mittausta ei ole suoritettu. Tarkasta piirin jännite. SAVE TÄTÄ TULOSTA EI OLE MAHDOLLISTA TALLENTAA 20

21 4.3. RCD RCD : A- JA AC-TYYPPISET VIKAVIRTASUOJAKYTKIMET Testaus tapahtuu seuraavien standardien mukaan: EN , EN61008, EN61009, EN B ja VDE 0413 osa 6. HUOMIO Automaattisessa testissä suojakytkin laukeaa itsestään. Sen vuoksi on ehdottomasti varmistuttava siitä, ettei kytkimen jälkeen ole piiriin kytkettynä mitään tehoa tai kuormaa, johon järjestelmän poiskytkeytyminen voi vaikuttaa. Jos mahdollista, kytke pois kaikki kuormat suojakytkimen jälkeen, sillä ne saattavat tuottaa lisää vuotovirtoja, jolloin mittaustulos ei ole pätevä. Kierrä mittauksenvalitsin asentoon RCD pulssimuotoiselle virralle) tai RCD sinimuotoiselle virralle) (A-tyypin suojakytkimet (AC-tyypin suojakytkimet Kytke virta testeriin. FUNC FUNC-painiketta painelemalla on mahdollista valita seuraavat mittaustavat seuraavassa järjestyksessä: MAN x ½ (testeri suorittaa testauksen virralla, joka on puolet asetetusta nimellisvirrasta alkaen vaiheesta 0 tai 180 ). MAN x 1 (testeri suorittaa testauksen valitulla nimellisvirralla alkaen vaiheesta 0 tai 180 ). MAN x 2 (testeri suorittaa testauksen kaksinkertaisella nimellisvirralla, alkaen vaiheesta 0 tai 180 ). MAN x 5 (testeri suorittaa testauksen nelinkertaisella virralla alkaen vaiheesta 0 tai 180 ). AUTO (testeri suorittaa testin automaattisesti puolella, yksinkertaisella, kaksinkertaisella ja viisinkertaisella nimellisvirralla alkaen vaiheesta 0 ja 180. Tätä testiä suositellaan. RAMP (testeri suorittaa testauksen kasvavalla virralla alkaen vaiheesta 0 tai 180. Tällä testillä mitataan laukaisuvirtaa). U t (testeri suorittaa testauksen vuotovirralla joka on puolet valitusta nimellisvirrasta ja laskee kosketusjännitteen ja maadoitusresistanssin R a. Mittaus tapahtuu alkaen vaiheesta 0 tai 180 ). Huom. Käytäntö vaatii, että suojakytkin testataan sekä 0 - että 180 -vaiheesta alkaen. Sen vuoksi testi tulee suorittaa alkaen mittausvirran kummallakin vaiheella. AC-tyypin suojakytkimet sopivat sekä vaihtovirralle että pulssimuotoiselle tasavirralle, minkä vuoksi ne tulisi testata kumpaakin virtalajia käyttäen alkaen vaiheista 0 ja

22 U n /I n DIST Painikkeella U n /I n valitaan suojakytkimen laukaisuvirta. Virta-arvot ovat seuraavat (tässä järjestyksessä): 10mA. 30mA. 100mA. 300mA. 500mA. S s Ss -painikkeella valitaan selektiivinen tai tavallinen suojakytkin: selektiivistä suojakytkintä testattaessa näytössä näkyy S. tavallista suojakytkintä testattaessa näytössä EI näy S -symbolia. Selektiivisten suojakytkinten testien välissä tulee olla 60 sekunnin odotusaika (30 sekuntia ½ I n -virralla). Odotusajan kuluminen näkyy näytössä. Esimerkki: Selektiivisen suojakytkimen testaus virralla I n = 30 ma a) Laite suorittaa testin ½ I n virralla alkaen vaiheesta 0. Jos suojakytkin on kunnossa, se ei laukea ja näytössä näkyy OK. b) Laite suorittaa testin ½ I n virralla alkaen vaiheesta 180. Jos suojakytkin on kunnossa se ei laukea ja näytössä näkyy OK. Ennen seuraavaa testiä on 30 sekunnin odotusaika. c) Laite suorittaa testin I n virralla alkaen vaiheesta 0. Jos suojakytkin on kunnossa, se laukeaa ja näytössä näkyvät OK sekä vilkkuva rcd. Aseta suojakytkin uudelleen toimimaan. Ennen seuraavaa testiä on 60 sekunnin odotusaika. d) Laite suorittaa testin I n virralla alkaen vaiheesta 180. Näytöt ja toimenpiteet samat kuin kohdassa c). e) Laite suorittaa testin viisinkertaisella I n virralla alkaen vaiheesta 0. Näytöt ja toimenpiteet samat kuin kohdassa c). f) Laite suorittaa testin viisinkertaisella I n virralla alkaen vaiheesta 180. Näytöt ja toimenpiteet samat kuin kohdassa c). Testaus on päättynyt. AUTO-toimintamuodossa testaajan tulee asettaa suojakytkin uudelleen toimimaan aina kun näytössä näkyy vilkkuva rcd, joka tarkoittaa suojakytkimen lauenneen. Huom. Selektiivisille suojakytkimille on mahdollista suorittaa seuraavat testit: Man ½ I n, Man 1 I n, Man 2 I n, Man 5 I n ja AUTO. U L t U L t -painikkeella valitaan kosketusjännitteen raja-arvo: 50V (oletus) tai 25V. 22

23 HUOMIO Näyttö Measuring tarkoittaa, että testeri suorittaa mittausta. Älä irrota mittausjohtimia tämän vaiheen aikana. Huom! Mittaukset Man 5 I n ja AUTO eivät ole mahdollisia A-tyypin suojakytkimille pulssimuotoisella ( ) 500 ma virralla. 23

24 Vikavirtasuojakytkimien mittauskytkennät kaikissa toimintamuodoissa 1. Valitse testaustapa FUNC painikkeella. 2. Kytke kolminapaisen sukokaapelin vihreä, sininen ja musta johdin tai erilliset mittausjohdot testerin tuloliittimiin B1, B3 ja B4 (kytkentämahdollisuudet näkyvät alla olevista kuvista). Kiinnitä hauenleuat erillisten johtojen päihin. L1 L2 L3 N P B1 B2 B3 B4 B1 B2 B3 B4 Kytkentä 400 V:n kolmivaihejärjestelmään jossa on nollajohdin ja suojamaajohdin Kytkentä 230 V:n yksi- tai kolmivaihejärjestelmään L1 L2 L3 N L1 L2 L3 B1 B2 B3 B4 B1 B2 B3 B4 Kytkentä 400 V:n kolmivaihejärjestelmään jossa on nollajohdin (ei suojamaajohdinta) Kytkentä 400 V:n kolmivaihejärjestelmään jossa on suojamaajohdin (ei nollajohdinta) 3. Liitä sukokaapelin pistotulppa 230 V 50 Hz pistorasiaan tai hauenleuat kolmivaihejärjestelmän liittimiin (ks. yllä olevia kuvia). 24

25 Mittaustapa MAN x½ 4. START Kun painat START/STOP-painiketta kerran, testin aloituspulssi on STOP positiivinen. Näytössä näkyy 0. Kun painat START/STOP-painiketta kaksi kertaa, testin aloituspulssi on negatiivinen. Näytössä näkyy 180. Jos suojakytkin EI laukea, testeri antaa kaksi merkkiääntä merkiksi testin onnistumisesta. Näyttö on viereisen kaltainen. Merkki > tarkoittaa, että suojakytkin ei lauennut. Ilmaisee, onko vikavirran aloitusvaihe 0 vai 180 RCD ~ > 999 ms OK Ι N 30mA 2 V x1/2 MAN 0 U L = 50V OK: tarkoittaa, että suojakytkin on läpäissyt testin. Kosketusjännite U t valitulle nimellisvirralle. Kosketusjännitteelle valittu raja-arvo SAVE TALLENNUS: Tulos voidaan tallentaa painamalla SAVE-painiketta kaksi kertaa (ks. lukua 5.1). 25

26 Mittaustapa MAN x1, x2, x5 5. START Kun painat START/STOP-painiketta kerran, testin aloituspulssi on STOP positiivinen. Näytössä näkyy 0. Kun painat START/STOP-painiketta kaksi kertaa, testin aloituspulssi on negatiivinen. Näytössä näkyy 180. Huom! Mittaukset Man 5 I n ja AUTO eivät ole mahdollisia A-tyypin suojakytkimille pulssimuotoisella ( ) 500 ma virralla. Kun suojakytkin laukeaa ja laukaisuaika on sivulla 30 olevan taulukon mukainen, testeri antaa kaksi merkkiääntä merkiksi testin onnistumisesta. Näyttö on viereisen kaltainen. OK tarkoittaa, että suojakytkin on läpäissyt testin. Ilmaisee, onko vikavirran aloitusvaihe 0 vai 180. RCD ~ 40 ms OK Ι N 30mA 1 V x1 MAN t 0 U L = 50 V Kosketusjännitteelle valittu raja-arvo tai RCD Laukaisuaika Kosketusjännite U t valitulle nimellisvirralle. SAVE TALLENNUS: Tulos voidaan tallentaa painamalla SAVE-painiketta kaksi kertaa (ks. lukua 5.1). 26

27 Mittaustapa AUTO 4. START Paina START/STOP-painiketta. Testeri suorittaa seuraavat kuusi STOP testiä nimellisvirran eri arvoilla: 1/2I n, 0 (suojakytkin ei saa laueta). 1/2I n, 180 (suojakytkin ei saa laueta). I n, 0 (suojakytkin laukeaa, näytössä vilkkuu rcd, aseta suojakytkin uudelleen toimimaan). I n, 180 (suojakytkin laukeaa, näytössä vilkkuu rcd. Aseta suojakytkin uudelleen toimimaan) 5I n, 0 (suojakytkin laukeaa, näytössä vilkkuu rcd. Aseta suojakytkin uudelleen toimimaan) 5I n, 180 (suojakytkin laukeaa, testi päättyy). AUTO-testausmuodossa jokaisesta onnistuneesta osatestistä (pisimmät laukaisuajat näkyvät taulukosta 5) tulee seuraava näyttö: OK - Testi suoritettu. Vilkkuva rcd - Aseta suojakytkin uudelleen toimimaan (testeri ei jatka testausta, ellei suojakytkintä aseteta uudelleen toimimaan). Testaus päättyy, jos kaikki laukaisuajat ovat taulukon mukaisia, tai ensimmäisen liian pitkän laukaisuajan kohdalla. Huom! Mittaukset Man 5 I n ja AUTO eivät ole mahdollisia A-tyypin suojakytkimille pulssimuotoisella ( ) 500 ma virralla. Kun kaikki kuusi osatestiä ovat onnistuneet, testeri antaa viereisen kaltaisen näytön, joka koskee viimeistä osatestiä. OK tarkoittaa, että suojakytkin on läpäissyt testin. RCD ~ 23 ms OK Ι N 30mA 1 V x5 t AUTO 180 U L = 50V tai RCD Kosketusjännite U t valitulle nimellisvirralle. 5. DISP DISP-painikkeella voit selata osatestien tuloksia, jotka näkyvät seuraavassa järjestyksessä: ½I n - 0, ½I n - 180, I n - 0, I n - 180, 5I n - 0, 5I n SAVE TALLENNUS: Tulokset voidaan tallentaa painamalla SAVE-painiketta kaksi kertaa (ks. lukua 5.1). 27

28 Mittaustapa RAMP 6. START Kun painat START/STOP-painiketta kerran, testin aloituspulssi on STOP positiivinen. Näytössä näkyy 0. Kun painat START/STOP-painiketta kaksi kertaa, testin aloituspulssi on negatiivinen. Näytössä näkyy 180. Testerin tuottama vikavirta voimistuu vähitellen määrätyn ajan kuluessa. Jos suojakytkimen laukaisuvirta on I n (AC-tyyppi) tai 1.4I n (A-tyyppi ja I n > 10mA) tai 2I n (A-tyyppi ja I n 10mA), testeri antaa kaksi äänimerkkiä merkiksi testauksen onnistumisesta. Näyttö on viereisen kaltainen. Kosketusjännite U t valitulle nimellisvirralle. RCD ~ 24 ma OK 41 ms 1 V t 0 U L = 50 V tai RCD Laukaisuaika OK tarkoittaa, että suojakytkin on läpäissyt testin SAVE TALLENNUS: Tulokset voidaan tallentaa painamalla SAVE-painiketta kaksi kertaa (ks. lukua 5.1). Jos testeriin tehdyt asetukset vastaavat testattavan suojakytkimen tyyppiä ja suojakytkin toimii oikein, -TESTISSÄ SUOJAKYTKIMEN TULEE LAUETA VIRRALLA JOKA ON PIENEMPI TAI YHTÄ SUURI KUIN ASETETTU NIMELLINEN VIKAVIRTA. Tätä testiä ei käytetä selvittämään laukaisuaikojen pituutta laukaisuvirran kerrannaisilla, vaan standardit ilmoittavat pisimmät laukaisuajat ainoastaan valitulle nimelliselle vikavirralle. 28

29 Mittaustapa U t 4. START Paina START/STOP-painiketta kerran. Testeri suorittaa mittauksen. STOP Jos suojakytkin ei laukea, testeri antaa kaksi äänimerkkiä merkiksi mittauksen onnistumisesta. Näyttö on viereisen kaltainen. Kosketusjännite U t valitulla nimellisvirralla. Maadoitusresistanssi R a. Jos näytössä näkyy o.r., resistanssi on suurempi kuin 1999 Ω. RCD ~ 1.4 V OK Ι N 30mA 49 Ω U t 0 U L =50 V tai RCD OK tarkoittaa, että suojakytkin on läpäissyt testin. Mittauksen alkamisvaihe 0 tai 180. SAVE TALLENNUS: Tulokset voidaan tallentaa painamalla SAVE-painiketta kaksi kertaa (ks. lukua 5.1) Tavallisten ja selektiivisten suojakytkimien laukaisuajat Jos testeriin tehdyt asetukset vastaavat testattavan suojakytkimen tyyppiä ja suojakytkin toimii oikein, testien I N x1, I N x2, I N x5 TULEE laukaista suojakytkin määrätyn ajan kuluessa. Ajat näkyvät seuraavasta taulukosta: Suojakytkin I N x 1 I N x 2 I N x 5 Huomautuksia Tavallinen 0.3s 0.15s 0.04s Pisin laukaisuaika sekunteina 0.5s 0.20s 0.15s Pisin laukaisuaika sekunteina Selektiivinen S 0.13s 0.05s 0.05s Lyhin reagointiaika sekunteina * Nimellisvirroille I N 30mA viisinkertainen mittausvirta on 0.25 A. ½ I N virralla ei suojakytkin saa laueta. Pisimmät sallitut laukaisuajat testeissä I N x1, I N x2, I N x5 ja AUTO. 29

30 Poikkeustapauksia suojakytkintesteissä Jos vaihe ja/tai nollajohdin eivät ole kytkettyinä sähköjärjestelmään, testeri antaa vieressä olevan näytön START/STOP-painikkeen painamisen jälkeen. Näyttö no VOL tag tarkoittaa liian pientä jännitettä. VOL P-N RCD ~ AG tai RCD Jos vaiheen ja nollan välillä on suurempi jännite kuin 265V (esim. jos sininen johto on liitetty 400 V:n kolmivaihejärjestelmään), testeri antaa viereisen näytön. P-N VOL RCD ~ Hi AG tai RCD Näyttö Hi VOL tag tarkoittaa liian suurta jännitettä voltage was Tämä näyttö on seurausta siitä, että vaihe- ja nollajohtimet on kytketty toistensa paikoille. Testeri ei suorita mittausta. Käännä pistoke toisin päin tai vaihda mustan ja sinisen johtimen paikkaa. Suorita mittaus uudelleen. P-N RCD ~ A tai RCD Näyttö Att tarkoittaa, että jännite vaiheen ja maan välillä on liian pieni. Tämä näyttö tarkoittaa, että vaihe- ja maadoitusjohdin on kytketty toistensa paikoille. Testeri ei suorita mittausta. Vaihda vaihenapa maanavan paikalle pistotulpassa tai vaihda mustan ja vihreän johtimen paikkaa. Tämä näyttö tarkoittaa, että kaksivaihejärjestelmässä sininen ja vihreä johdin on kytketty toistensa paikoille. P-PE PEN RCD ~ A RCD ~ A tai RCD Näyttö "Att" tarkoittaa, että jännite vaiheen ja maan välillä on liian pieni. tai RCD Testeri ei suorita mittausta. SAVE EDELLÄ OLEVIA TULOKSIA EI OLE MAHDOLLISTA TALLENTAA 30

31 Jos maadoitusjohdinta (vihreä) ei ole kytketty, testeri näyttää viereistä ruutua 5 sekunnin ajan ja palaa sitten aloitusnäyttöön. Tarkasta testattava suojajohdin. RCD ~ >1999 Ω no PE Tai RCD Näyttö no PE tarkoittaa, ettei testeri havaitse suojapiiriä. SAVE TÄTÄ TULOSTA EI OLE MAHDOLLISTA TALLENTAA Jos testeissä MAN x1, x2, x5 ja AUTO (testeissä x1 ja x5) suojakytkimen laukaisuaika ei ole taulukon mukainen, testeri antaa testin loputtua pitkän äänimerkin. Näyttö on vieressä olevan kaltainen. Ι N 30mA x1 MAN t RCD ~ 487 ms 1 V 0 U L = 50V Tai RCD Suojakytkimen laukaisuaika HUOM! Laukaisuaika ylittää standardin raja-arvon. Jos suojakytkimen laukaisuaika ylittää testerin mittauskyvyn, testeri antaa mittauksen loputtua pitkän äänimerkin. Näyttö on vieressä olevan kaltainen. RCD ~ > 999 ms Ι N 30mA x1 MAN t 2 V 0 U L = 50 V Laukaisuaika on pitempi kuin mitä testeri pystyy mittaamaan (riippuu testistä, ks. seuraavaa taulukkoa). Pisin mahdollinen laukaisuaika riippuu testistä Testi Tavallinen suojakytkin Selektiivinen suojakytkin MAN x1 testi 999ms 999ms MAN x2 testi 200ms 250ms MAN x5 testi 50ms 160ms testi 300ms SAVE TALLENNUS: Tulokset voidaan tallentaa painamalla SAVE-painiketta kaksi kertaa (ks. lukua 5.1). 31

32 Jos -testissä suojakytkimen laukaisuvirta on suurempi kuin I n (ACtyyppi) tai 1.4 I n (A-tyyppi ja I n >10mA) tai 2 I n (A-tyyppi ja I n 10mA), testeri antaa mittauksen päätyttyä pitkän äänimerkin. Näyttö on viereisen kaltainen. HUOM! Suojakytkimen laukaisuvirta on suurempi kuin valittu nimellinen vikavirta (esimerkissä on valittuna I N = 30 ma). 58ms t RCD ~ 33 ma 1 V 0 U L = 50V tai RCD Suojakytkimen laukaisuaika Jos tavallinen suojakytkin laukeaa - testissä, testeri antaa pitkän äänimerkin. Näyttö on viereisen kaltainen. Testerin syöttämä suurin virta tavallisen suojakytkimen testauksessa (AC-tyypin suojakytkin, nimellisvirta on 30 ma. Tässä tapauksessa suurin syötetty virta on 1.4xI N ) RCD ~ > 300 ms Ι N 42mA 2 V t 0 U L = 50 V Kosketusjännite U L valitulla nimellisvirralla. SAVE TALLENNUS: Tulokset voidaan tallentaa painamalla SAVE-painiketta kaksi kertaa (ks. lukua 5.1). Jos kosketusjännite U t on suurempi kuin asetettu jännite (U L ) testeri keskeyttää mittauksen ja antaa pitkän äänimerkin testin päätyttyä. Näyttö on viereisen kaltainen. Näyttö >50V tai >25V tarkoittaa, että kosketusjännite on suurempi kuin asetettu rajaarvo (tässä tapauksessa 50 V). I N x5 MAN U L =50V RCD ~ > 50 V A UL t 0 tai RCD Näyttö Att UL tarkoittaa, että kosketusjännite on liian suuri SAVE TÄTÄ TULOSTA EI OLE MAHDOLLISTA TALLENTAA Jos haluat tallentaa kosketusjännitteen U t (liian suuren), suorita kosketusjännitteen mittaus U t. 32

33 Jos testeri ei pysty tuottamaan virtaa siksi, että vikavirtasilmukassa on liian suuri resistanssi, testeri antaa mittauksen päätyttyä pitkän äänimerkin ja viereisen näytön. RCD ~ A Ι N hi ES AUTO t 0 U L = 50 V Näyttö HI res tarkoittaa, että testeri on havainnut liian suuren resistanssin eikä pysty suorittamaan mittausta. Jos U t mittauksessa kosketusjännite U t on suurempi kuin asteikon suurin arvo, testeri antaa pitkän äänimerkin ja viereisen kaltaisen näytön Näyttö >100V tai >50V tarkoittaa, että kosketusjännite ylittää asteikon yläraja-arvon. U t mittauksessa asteikon yläraja on 100 V tai 50 V riippuen siitä, onko kosketusjännitteen raja-arvoksi U L valittu 50 V vai 25 V. RCD ~ > 100 V A UL I N t 0 U L =50V Jos suojakytkin laukeaa esitestissä puolella testausvirralla ½ I dn (mittaustavasta riippumatta), testeri näyttää viereistä ruutua, kunnes se jälleen havaitsee jännitettä vaiheen ja maan välillä. Silloin aiemmin valittu ruutu palaa näyttöön. Testeri antaa viereisen näytön, jos sen termistorit ovat vahingoittuneet. RCD ~ c Ι N x1 MAN t 0 U L =50 RCD ~ c Näyttö rcd tarkoittaa, että suojakytkin on lauennut liian aikaisin. Testattavassa sähköjärjestelmässä saataa olla vuotovirtoja. Jos testeri kuumenee liikaa, se ei voi suorittaa mittauksia, vaan antaa viereisen näytön. Odota, kunnes alkunäyttö palaa ruutuun, ja jatka sitten mittauksia. RCD ~ Näyttö hot tarkoittaa, että testeri on kuumennut liikaa, SAVE TÄTÄ TULOSTA EI OLE MAHDOLLISTA TALLENTAA 33

34 4.4. LOOP : LINJA- JA SILMUKKAIMPEDANSSI SEKÄ VIKA- JA OIKOSULKUVIRTA Kierrä mittauksenvalitsin asentoon LOOP. MACROTEST 5035 Kytke virta testeriin. FUNC FUNC-painikkeella voidaan valita seuraavat mittaukset seuraavassa järjestyksessä: P-N (testeri mittaa impedanssin ja laskee oikosulkuvirran vaihe- ja nollajohtimien välillä). P-P (testeri mittaa impedanssin ja laskee oikosulkuvirran kahden vaiheen välillä). P-PE (testeri mittaa impedanssin ja laskee oikosulkuvirran vaihe- ja maadoitusjohtimien välillä). (testeri tunnistaa vaihejärjestyksen ja mittaa kolme kolmiojännitettä: L1-2, L2-3 ja L3-1). HUOMIO Näyttö Measuring tarkoittaa, että testeri suorittaa parhaillaan mittausta. Älä irrota mittausjohtimia tämän vaiheen aikana Erittäin tarkka impedanssin mittaus (0.1 mω) Macrotest 5035:een voidaan liittää lisälaite IMP57 (saatavana erikseen), jolla saadaan hyvin tarkat impedanssilukemat verkkomuuntajan läheisyydestä. Sillä voidaan suorittaa mittaukset LOOP P-P, P-N ja P-PE käyttäen painiketta Un/I n. Jos käynnistät tarkan impedanssimittauksen ilman, että IMP57 on kytkettynä, testeri näyttää seuraavan ruudun: LOWΩ LOOP no con ins Lisätietoja IMP57:stä ja sen käytöstä saat erillisestä käyttöohjeesta tai HT:n osoitteesta www. htitalia.com. 34

35 Mittaus P-N 1. Valitse P-N-mittaus FUNC-painikkeella. 2. Jos mahdollista irrota kaikki pienimpedanssiset kuormat mittauspisteen jälkeen, koska niiden impedanssit ovat rinnakkaisia mitattavan linjaimpedanssin kanssa. 3. Kytke kolminapaisen sukojohdon musta, sininen ja vihreä johdin tai samanväriset erilliset johtimet testerin tuloliittimiin B1, B3 ja B4 (kytkennät näkyvät alla olevista kuvista). Kiinnitä hauenleuat erillisten johtimien päihin. L1 L2 L3 N P B1 B2 B3 B4 B1 B2 B3 B4 Testerin kytkentä mittaamaan linjaimpedanssia 230 V:n yksi- tai kaksivaihejärjestelmästä Testerin kyskentä mittaamaan linjaimpedanssia 400 V:n kolmivaihejärjestelmästä 4. Liitä sukopistotulppa 230 V 50 Hz pistorasiaan tai hauenleuat kolmivaihejärjestelmän johtimiin (ks. edellisiä kuvia). START 5. STOP Paina START/STOP-painiketta. Testeri aloittaa mittauksen. Mittauksen päätyttyä testeri antaa kaksi äänimerkkiä merkiksi mittauksen onnistumisesta sekä viereisen kaltaisen näytön. Tehollinen oikosulkuvirta vaiheen ja nollan välillä ampeereina laskettuna seuraavalla sivulla olevan kaavan mukaan. LOOP 1.07 Ω P-N 223 V 214 A Linjaimpedanssi vaiheen ja nollan välillä ohmeina. Tehollinen jännite vaiheen ja nollan välillä voltteina. HUOMIO Tässä mittauksessa on vaiheen ja nollan välillä noin 6 A suuruinen virta. Se saattaa laukaista magnetotermisen vikavirtasuojakytkimen, jonka nimellisvirta on pienempi kuin 10 A. Suorita mittaus tarvittaessa ennen suojakytkintä. 35

36 Oikosulkuvirran laskantakaava: I = CC U Z N PN jossa U N = jännite vaiheen ja nollan välillä 127V jos V mitattu 150V 230V jos 150V < V mitattu 265V SAVE TALLENNUS: Tulos voidaan tallentaa painamalle SAVE-painiketta kaksi kertaa (ks. lukua 5.1). 36

37 Mittaus P-P 1. Valitse P-P-mittaus FUNC-painikkeella. 2. Jos mahdollista irrota kaikki pienimpedanssiset kuormat mittauspisteen jälkeen, koska niiden impedanssit ovat rinnakkaisia mitattavan linjaimpedanssin kanssa. 3. Kytke kolme erillistä johdinta musta, vihreä ja sininen testerin tuloliittimiin B1, B3 ja B4 (k. ala olevaa kuvaa). Kiinnitä hauenleuat johtimien vapaisiin päihin. L1 L2 L3 N B1 B2 B3 B4 Testerin kytkentä mittaamaan impedanssia kahden vaiheen välillä 4. Kiinnitä hauenleuat kolmivaihejärjestelmän johtimiin (ks. yllä olevaa kuvaa). START 5. STOP Paina START/STOP-painiketta. Testeri aloittaa mittauksen. Mittauksen päätyttyä testeri antaa kaksi äänimerkkiä merkiksi onnistuneesta mittauksesta sekä viereisen kaltaisen näytön. Kahden vaiheen välinen tehollinen oikosulkuvirta ampeereina laskettuna seuraavan kaavan mukaan. LOOP 1.07 Ω P-P 383 V 374 A Kahden vaiheen välinen linjaimpedanssi ohmeina. Kahden vaiheen välinen tehollinen jännite voltteina. HUOMIO Tässä mittauksessa on kahden vaiheen välillä noin 11,5 A suuruinen virta. Se saattaa laukaista magnetotermisen vikavirtasuojakytkimen, jonka nimellisvirta on pienempi kuin 10 A. Suorita mittaus tarvittaessa ennen suojakytkintä. Oikosulkuvirran laskentakaava: U I CC = Z N PP jossa U N = jännite kahden vaiheen välillä 127 V jos V mitattu 150 V 230 V jos 150V < V mitattu 265 V 400 V jos V mitattu > 265 V SAVE TALLENNUS: Tulos voidaan tallentaa painamalle SAVE-painiketta kaksi kertaa (ks. lukua 5.1). 37

38 Mittaus P-PE 1. Valitse P-PE-mittaus FUNC-painikkeella 2. Kytke kolminapaisen sukojohdon musta, sininen ja vihreä johdin tai samanväriset erilliset johtimet testerin tuloliittimiin B1, B3 ja B4 (kytkennät näkyvät alla olevista kuvista). Kiinnitä hauenleuat erillisten johtimien päihin. L1 L2 L3 N P B1 B2 B3 B4 B1 B2 B3 B4 Testerin kytkentä mittaamaan silmukkaimpedanssia 230 V:n yksi- tai kaksijohdinjärjestelmässä Testerin kytkentä mittaamaan silmukkaimpedanssia 400 V:n kolmivaihejärjestelmässä jossa on nollajohdin L1 L2 L3 B1 B2 B3 B4 Silmukkaimpedanssin mittaaminen 230 tai 400 V:n kolmivaihejärjestelmässä, jossa ei ole nollajohdinta 3. Liitä sukojohdon pistotulppa 230 V 50/60 Hz pistorasiaan tai hauenleuat kolmivaihejärjestelmän johtimiin (ks. yllä olevia kuvia). 4. Testeri suorittaa mittauksen tarkistaen, ettei sähköjärjestelmän massan kosketusjännite testerin tuottamalla virralla ole suurempi kuin raja-arvo, joka on asetettu jossakin seuraavista mittauksista: RCD, RCD tai R a15ma. Esimerkki: Lääkintätiloissa suurin sallittu kosketusjännite on 25 V. Valitse jokin mittauksista RCD, RCD tai R a15ma ja aseta U L t-painikkeella kosketusjännitteen ylärajaksi 25 V. Kierrä mittauksenvalitsin asentoon LOOP ja valitse mittaus P-PE. Testeri käyttää nyt P-PE-mittauksessa kosketusjänniterajana 25 V. 38

39 4. START Paina START/STOP-painiketta kerran. Testeri suorittaa mittauksen STOP virralla, joka alkaa jänniteaallon positiiviselta puolelta. Näytössä näkyy 0. Paina START/STOP-painiketta kaksi kertaa. Testeri suorittaa mittauksen virralla, joka alkaa jänniteaallon negatiiviselta puolelta. Näytössä näkyy 180. Mittauksen päätyttyä testeri antaa kaksi äänimerkkiä merkiksi mittauksen onnistumisesta sekä viereisen kaltaisen näytön. Vaihe- ja maadoitusjohtimien välinen tehollinen oikosulkuvirta ampeereina laskettuna alla olevan kaavan mukaan. LOOP 3.65 Ω P-PE 221 V 63A Vaihe- ja maadoitusjohtimien välinen silmukkaimpedanssi ohmeina Vaihe- ja maadoitusjohtimien välinen tehollinen jännite voltteina HUOMIO Tässä mittauksessa on vaiheen ja maan välillä noin 6 A suuruinen virta. Se saattaa laukaista magnetotermisen vikavirtasuojakytkimen, jonka nimellisvirta on pienempi kuin 10 A. Suorita mittaus tarvittaessa ennen suojakytkintä. Oikosulkuvirran laskentakaava: I = CC U Z N PE jossa U N = jännite vaiheen ja maan välillä 127V jos 100V < V mitattu < 150V 230V jos 150V < V mitattu 265V SAVE TALLENNUS: Tulos voidaan tallentaa painamalle SAVE-painiketta kaksi kertaa (ks. lukua 5.1). 39

40 Mittaus " " 1. Kytke kolme erillistä mittausjohdinta musta, punainen ja vihreä testerin tuloliittimiin B1, B2 ja B3. Kiinnitä hauenleuat johtimien vapaisiin päihin. L1 L2 L3 N B1 B2 B3 B4 Vaihejärjestyksen tarkastuskytkentä L1 = musta johto, L2 = sininen johto, L3 = vihreä johto 2. Kiinnitä hauenlauat tarkastettavan järjestelmän kolmeen vaiheeseen. Testerissä näkyy seuraava näyttö ennen START/STOP-painikkeen painamista: Jännite vaiheiden 1 ja 2 välillä. Jännite vaiheiden 3 ja 1 välillä. Jännite vaiheiden 2 ja 3 välillä. 386 V 388 V 388 V 4. START Paina START/STOP-painiketta. Testeri suorittaa mittauksen ja näyttää STOP jommankumman seuraavista ruuduista: Mittauksen päätyttyä testeri antaa viereisen näytön, jos vaihejärjestys on oikea eli musta johto on kytkettynä vaiheeseen 1 = L1, sininen johto vaiheeseen 2 = L2 ja vihreä johto vaiheeseen 3 = L Näyttö 123 tarkoittaa, että vaihejärjestys on oikea. Mittauksen päätyttyä testeri antaa viereisen kaltaisen näytön, jos vaihejärjestys on väärä. 213 Näyttö 213 tarkoittaa, että vaihejärjestys on väärä. HUOMIO Näyttö Measuring tarkoittaa, että testeri suorittaa parhaillaan mittausta. Älä irrota mittausjohtimia tämän vaiheen aikana. SAVE TALLENNUS: Tulos voidaan tallentaa painamalle SAVE-painiketta kaksi kertaa (ks. lukua 5.1). 40

41 Poikkeustapauksia LOOP-mittauksissa Jos vaihe- ja/tai nollajohdin ei ole kytketty sähköjärjestelmään, testeri antaa viereisen näytön START/STOPpainikkeen painamisen jälkeen. P-N LOOP Näyttö no VOL tag tarkoittaa, että jännite on liian pieni. VOL AG Tämän näyttö tarkoittaa, että vaihe- ja nollajohtimet on kytketty väärin päin. Testeri ei suorita mittausta. Käännä sukopistoke tai vaihda mustan ja sinisen johtimen paikat. Tarkasta maadoituskytkentä. Suorita mittaus uudelleen. P-N A LOOP Näyttö Att tarkoittaa, että jännite vaiheen ja maan välillä on liian pieni. Tämä näyttö tarkoittaa, että vaihe ja maajohtimet on kytketty väärin päin. Testeri ei suorita mittausta. Vaihda vaiheen ja maan paikat pistotulpassa tai vaihda mustan ja vihreän paikat. Suorita mittaus uudelleen. P-PE A LOOP Näyttö Att tarkoittaa, että jännite vaiheen ja nollan välillä on liian pieni Jos vaiheen ja nollan välinen jännite on suurempi kuin 265 V, esimerkiksi silloin kun sininen johdin on kytketty 400 V:n kolmivaihejärjestelmän vaihejohtimeen, testeri antaa viereisen näytön. P-N VOL LOOP Hi AG Näyttö Hi VOL tag tarkoittaa liian suurta jännitettä. Tämä näyttö tarkoittaa, että sininen ja vihreä johdin on kytketty väärin päin kaksivaihejärjestelmässä. PEN LOOP A Testeri ei suorita mittausta. SAVE EDELLÄ OLEVIA TULOKSIA EI OLE MAHDOLLISTA TALLENTAA. 41

42 Jos maadoitusjohdin (vihreä) ei ole kytkettynä, testeri näyttää viereistä ruutua 5 sekunnin ajan ja palaa sitten alkuruutuun. Tarkasta maadoitusjohtimen kytkentä. LOOP >1999 Ω no PE Näyttö no PE tarkoittaa, että testeri ei ole havainnut maadoituspiiriä. Jos kosketusjännite U t on suurempi kuin valittu raja-arvo (U L ), testeri keskeyttää mittauksen ja antaa pitkän äänimerkin. Näytö on viereisen kaltainen. LOOP > 50 V A UL Näyttö Att UL Tarkoittaa, että kosketusjännite on liian suuri Näyttö >50 tai >25V tarkoittaa, että kosketusjännite on suurempi kuin asetettu raja-arvo (tässä tapauksessa 50 V). U L =50V t 0 Vaihenäyttö voi olla 0 tai 180 Viereinen näyttö tarkoittaa, ettei testeri havaitse jännitettä. LOOP c P-P t P-P tai P-N tai P-PE Viereinen näyttö ilmoittaa, että testerin termistorit ovat viallisia. LOOP c Liikaa kuumennut testeri ei suorita mittauksia, vaan antaa viereisen näytön. Odota, kunnes aloitusnäyttö palaa ruutuun. Silloin voit aloittaa mittauksen. LOOP Näyttö hot tarkoittaa, että testeri on kuumennut liikaa. 42

43 SAVE EDELLÄ OLEVIA TULOKSIA EI OLE MAHDOLLISTA TALLENTAA Jos verkon taajuus on mittausalueen ulkopuolella, testeri ei suorita mittauksia, vaan antaa viereisen näytön. LOOP c Näyttö Err SYn cro tarkoittaa, että taajuus on mittausalueen ulkopuolella. SAVE TÄTÄ TULOSTA EI OLE MAHDOLLISTA TALLENTAA. Jos testeri havaitsee P-PEmittauksessa, että resistanssi on suurempi kuin 1999 Ω, se antaa viereisen näytön. LOOP >1999 Ω Näyttö >1999 tarkoittaa, että maadoitusresistanssi on suurempi kuin 1999 Ω. Vaiheen ja maadoitusjohtimen välinen jännite. 218 V 1 A Jos testeri havaitsee P-P- tai P-Nmittauksessa, että resistanssi on suurempi kuin Ω, se antaa viereisen näytön. Jännite kahden vaiheen välillä mittauksessa P-P ja vaiheen ja nollan välillä mittauksessa P-N. LOOP >199.9 Ω P-N 218 V 1 A Näyttö >199.9 Tarkoittaa, että linja- tai silmukkaresistanssi on suurempi kuin Ω. P-N tai P-P SAVE TALLENNUS: Tulos voidaan tallentaa painamalla SAVE-painiketta kaksi kertaa (ks. lukua 5.1). 43

44 Poikkeustapauksia vaihejärjestyksen testauksessa Jos jokainen kolmiojännite on pienempi kuin 100 V, testeri ei suorita mittausta, vaan antaa viereisen näytön. L Näyttö Lo VOL tag tarkoittaa, että ainakin yksi jännite on liian pieni. Laite ei suorita mittausta. VOL AG Jos jännite testerin tuloliittimessä B1 on liian pieni sen jälkeen kun START/STOP-painiketta on painettu, testeri antaa viereisen näytön. A l1 Näyttö Att no L1 tarkoittaa että vaiheen 1 jännite on liian pieni. Jos jännite testerin tuloliittimessä B2 on liian pieni sen jälkeen kun START/STOP-painiketta on painettu, testeri antaa viereisen näytön. A l2 Näyttö Att no L2 tarkoittaa, että vaiheen 2 jännite on liian pieni. Jos jännite testerin tuloliittimessä B3 on liian pieni sen jälkeen kun START/STOP-painiketta on painettu, testeri antaa viereisen näytön. A l3 Näyttö Att no L3 tarkoittaa, että vaiheen 3 jännite on liian pieni. Jos kaksi mittausjohtoa on kytketty samaan vaihejohtimeen, testeri antaa viereisen näytön, kun START/STOPpainiketta on painettu. ph Näyttö PH double tarkoittaa, että kaksi mittausjohdinta on kytketty samaan vaihejohtimeen. SAVE EDELLÄ OLEVIA TULOKSIA EI OLE MAHDOLLISTA TALLENTAA 44

45 Jos yksi mittausjohdin on kytkemättä mittauskohteeseen tai jos yksi vaihe puuttuu, testeri antaa viereisen näytön. Musta johdin = L1 ei ole kytkettynä testattavan järjestelmän vaiheeseen. Jännite vaiheiden L3 ja L1 välillä on nolla (L3 - L1). 0 V 0 V 388 V MACROTEST 5035 Musta johdin = L1 ei ole kytkettynä testattavan järjestelmän vaiheeseen. Jännite vaiheiden L2 ja L3 välillä ei ole nolla (L2- L3). Musta johdin = L1 ei ole kytkettynä testattavan järjestelmän vaiheeseen. Jännite vaiheiden L1 ja L2 välillä on nolla (L1-L2). Jos kaksi tai kolme mittausjohdinta on kytkemättä mittauskohteeseen, testeri antaa viereisen näytön. 0 V 0 V 0 V SAVE TALLENNUS: Tulokset voidaan tallentaa painamalla SAVE-painiketta kaksi kertaa (ks. lukua 5.1). 45

46 4.5. R a15ma : SILMUKKARESISTANSSIN MITTAUS 15 ma:n VIRRALLA JA OIKOSULKUVIRRAN LASKENTA Kierrä mittauksenvalitsin asentoon R a15ma. Kytke virta testeriin. 1. Kytke sukokaapelin musta, sininen ja vihreä johdin tai samanväriset erilliset johtimet testerin tuloliittimiin B1, B3 ja B4 (ks. alla olevia kuvia). Kiinnitä hauenleuat erillisten johtimien vapaisiin päihin. L1 L2 L3 N P B1 B2 B3 B4 B1 B2 B3 B4 Testerin kytkentä mittaamaan silmukkaresistanssia 230 V:n yksi- tai kaksivaihejärjestelmässä Testerin kytkentä mittaamaan silmukkaresistanssia 400 V:n kolmivaihejärjestelmässä jossa on nollajohdin L1 L2 L3 B1 B2 B3 B4 Silmukkaresistanssin mittaaminen 230 V tai 400 V 3-vaihejärjestelmässä jossa ei ole nollajohdinta 2. Liitä sukojohdon pistotulppa 230 V 50 Hz pistorasiaan tai hauenleuat kolmivaihejärjestelmän johtimiin (ks. yllä olevia kuvia). 46

47 3. U L t U L t -painikkeella valitaan kosketusjännitteen yläraja (järjestys on seuraava): 50 V (oletus) 25 V. START 4. STOP Paina START/STOP-painiketta. Testeri suorittaa mittauksen. Testeri antaa mittauksen päätyttyä kaksi äänimerkkiä merkiksi mittauksen onnistumisesta. Näyttö on viereisen kaltainen. RCD LOOP 49 Ω Vaiheen ja maan välinen tehollinen oikosulkuvirta ampeereina laskettuna seuraavan kaavan mukaan. Erottelukyky on 1A. P-PE 223 V 4 A Silmukkaresistanssi ohmeina. Erottelukyky on 1. Vaiheen ja maan välinen jännite mittauksen aikana. Erottelukyky on 1 V. Huom! Mittaus voidaan suorittaa laukaisematta vikavirtasuojakytkintä, jos suojakytkimen nimellinen laukaisuvirta I N on 0.03 A tai suurempi. Oikosulkuvirran laskentakaava: U I CC = R N A jossa U N = vaiheen ja maan välinen jännite 127V jos 100V < V mitattu 150V 230V jos 150V < V mitattu 265V R A = silmukkaresistanssi HUOMIO Näyttö Measuring tarkoittaa, että testeri suorittaa parhaillaan mittausta. Älä irrota mittausjohtoja tämän vaiheen aikana. SAVE TALLENNUS: Tulokset voidaan tallentaa painamalla SAVE-painiketta kaksi kertaa (ks. lukua 5.1). 47

48 Poikkeustapauksia R A15mA -mittauksissa Viereinen näyttö START/STOP-painikkeen painamisen jälkeen tarkoittaa, ettei vaihe ja/tai nollajohdin ole kytkettynä sähköjärjestelmään. Näyttö no tarkoittaa, ettei testeri suorita mittausta, koska jännite on liian pieni. P-N RCD LOOP VOL AG Näyttö no VOL tag tarkoittaa, että jännite on liian pieni. Jos vaiheen ja nollan välinen jännite on suurempi kuin 265 V, esimerkiksi sininen johdin on kytketty 400 V:n kolmivaihejärjestelmään, testeri antaa viereisen näytön. P-N VOL RCD LOOP Hi AG Näyttö Hi VOL tag tarkoittaa, että jännite on liian suuri. Tämä näyttö tarkoittaa, että vaihe- ja nollajohtimet on kytketty väärin päin. Testeri ei suorita mittausta. Käännä sukopistoke tai vaihda mustan ja sinisen johtimen paikkaa. Suorita mittaus uudestaan. RCD LOOP A P-N Näyttö ATT tarkoittaa, että jännite vaiheen ja maan välillä on liian pieni. Tämä näyttö tarkoittaa, että vaihe- ja maajohtimet on kytketty väärin päin. Testeri ei suorita mittausta. Vaihda sukopistokkeen vaihe ja maa keskenään tai mustan ja vihreän johtimen kytkentä keskenään. Suorita mittaus uudelleen. RCD LOOP A P-PE Näyttö Att Tarkoittaa, että jännite vaiheen ja nollan välillä on liian pieni. Tämä näyttö tarkoittaa, että sininen ja vihreä johdin on kytketty väärin päin kaksivaihejärjestelmässä. PEN RCD LOOP A Testeri ei suorita mittausta. SAVE EDELLÄ OLEVIA TULOKSIA EI OLE MAHDOLLISTA TALLENTAA. 48

49 Jos maadoitusjohdin (vihreä) ei ole kytkettynä, testeri näyttää viereistä ruutua 5 sekunnin ajan ja palaa sitten alkuruutuun. Tarkasta maadoitusjohtimen kytkentä. RCD LOOP >1999 Ω Näyttö no PE tarkoittaa, ettei testeri havaitse suojapiiriä. no PE Jos kosketusjännite U t on suurempi kuin valittu raja-arvo (U L ), testeri keskeyttää mittauksen ja antaa pitkän äänimerkin. Näyttö on viereisen kaltainen. RCD LOOP > 50 V A UL Näyttö Att UL tarkoittaa, että kosketusjännite on liian suuri. Näyttö >50 tai >25V tarkoittaa, että kosketusjännite on suurempi kuin valittu raja-arvo (tässä tapauksessa 50 V) Viereinen näyttö tarkoittaa, ettei testeri havaitse jännitettä. RCD LOOP c Viereinen näyttö tarkoittaa, että testerin termistorit ovat viallisia. RCD LOOP c Liikaa kuumentunut testeri ei suorita mittauksia, vaan antaa viereisen näytön. Odota, kunnes aloitusnäyttö palaa näyttöruutuun. Silloin voit aloittaa mittauksen. RCD LOOP Näyttö hot tarkoittaa, että testeri on kuumennut liikaa. 49

50 SAVE EDELLÄ OLEVIA TULOKSIA EI OLE MAHDOLLISTA TALLENTAA. Jos testeri havaitsee P-PE-mittauksessa, että silmukkaresistanssi on suurempi kuin 1999 Ω, se näyttää viereistä ruutua 5 sekunnin ajan ja palaa sitten aloitusnäyttöön. RCD LOOP >1999 Ω P-PE Näyttö >1999 tarkoittaa, että maadoitusresistanssi on suurempi kuin 1999 Ω. Kosketusjännite U t vikavirtasuojakytkimen laukaisuvirralle. Erottelukyky on 1 V. 31 V 0 A SAVE TALLENNUS: Tulokset voidaan tallentaa painamalla SAVE-painiketta kaksi kertaa (ks. lukua 5.1). 50

51 4.6. EARTH ρ: MAADOITUSRESISTANSSI JA MAAN OMINAISVASTUS MACROTEST 5035 Kierrä mittauksenvalitsin asentoon EARTH ρ. Kytke virta testeriin. FUNC FUNC-painikkeella voidaan valita seuraavat mittaukset (seuraavassa järjestyksessä): 2P maadoitusresistanssin mittaus kahden pisteen välillä. 3P maadoitusresistanssin mittaus käyttäen kahta mittauspiikkiä. ρ - maan ominaisvastus. Resistanssi mitataan volttiampeerimenetelmällä käyttäen neljää mittausjohdinta, jolloin mitattu arvo ei ole riippuvainen käytetyistä johtimista. Tästä syystä johtoja ei tarvitse kalibroida. Jos mittausjohtimet eivät ole tarpeeksi pitkiä, jatka niitä tai käytä pitempiä johtimia. Liian lyhyet johdot on jatkettava erikseen. 51

52 Kaksipistemittaus 2P 1. Valitse 2P-mittaus painikkeella FUNC. 2. Kiinnitä musta, punainen, vihreä ja sininen mittausjohto testerin tuloliittimiin B1, B2, B3 ja B4 (ks. alla olevaa kuvaa). 3. Kytke musta ja vihreä mittausjohto maadoitukseen ja punainen ja sininen johto vertailumaahan. B1 B2 B3 B4 Maadoitusresistanssin kaksipistemittaus START 4. STOP Paina START/STOP-painiketta. Testeri suorittaa mittauksen Mittauksen päätyttyä testeri antaa viereisen kaltaisen näytön. Eri mittausten resistanssiarvojen keskiarvo. EARTH 0.96 Ω 2P 0.93 Ω Maadoitusresistanssin mittausarvo Mittaus 2P. HUOMIO Näyttö Measuring tarkoittaa, että testeri suorittaa parhaillaan mittausta. Älä irrota mittausjohtoja tämän vaiheen aikana. SAVE TALLENNUS: Tulokset voidaan tallentaa painamalla SAVE-painiketta kaksi kertaa (ks. lukua 5.1). Huom! Jos START/STOP-painiketta pidetään painettuna, testeri suorittaa peräkkäisiä mittauksia useita 5. Joka kerta kun testeri mittaa uuden arvon, se antaa lyhyen äänimerkin ja laskee uuden keskiarvon. 6. DISP Paina DISP-painiketta, kun haluat nähdä miten monta mittaustulosta on mukana keskiarvolaskennassa ja saatu kyseisellä mittaustavalla. 7. CLR CLR-painike poistaa keskiarvon ja sen laskemiseen käytettyjen mittausten lukumäärän. 52

53 Silloin kun olosuhteet estävät 3P-mittauksen esimerkiksi keskikaupungilla, on TTjärjestelmissä mahdollista mitata maadoitusresistanssi yksinkertaisemmalla 2P-menetelmällä, joka antaa suuremmat mittausarvot kuin 3P-menetelmä. Tässä mittausmenetelmässä tarvitaan vertailumaa, jolla on hyvin pieni maadoitusresistanssi ja joka on täysin riippumaton mittauksen kohteena olevasta maadoituksesta. Edellisellä sivulla olevassa kuvassa on käytetty vertailumaana vesijohtoa, mutta mikä tahansa suoraan maahan yhteydessä oleva metalliesine kelpaa. Esimerkki: Kolmen peräkkäisen mittauksen näytöt: 1. mittaus: - päänäyttö = mitattu resistanssiarvo (esim Ω) vasemmalla (mittausten lukumäärä; 1 tarkoittaa, että on suoritettu 1 mittaus) - mittausarvojen keskiarvo (koska vain yksi mittaus on suoritettu, keskiarvo on sama kuin mitattu arvo, tässä tapauksessa 0.90 Ω) 2. mittaus: - päänäyttö = mitattu resistanssiarvo (esim Ω) - mittausten keskiarvo ((arvo 1 + arvo 2)/mittausten lukumäärä = ( )/2 = 0.93 Ω) 3. mittaus: - päänäyttö = mitattu resistanssiarvo (esim Ω) - mittausten keskiarvo ((arvo 1 + arvo 2 + arvo 3)/mittausten lukumäärä = ( )/3 = 0.93 Ω) Huom! Yli 1999 Ω:n suuruiset mittausarvot eivät osallistu keskiarvon laskentaan. Esimerkki: 1. mittaus: mittausarvo: 1,07Ω keskiarvo: 1,07Ω 2. mittaus: mittausarvo: 4,15Ω keskiarvo: 2,61Ω 3. mittaus (ei osallistu keskiarvon laskentaan) mittausarvo: >1999Ω keskiarvo: 2,61Ω 53

54 Maadoitusresistanssin mittaus pistorasiasta TT-järjestelmissä voidaan maadoitusresistanssi mitata yksinkertaisella menetelmällä, jonka etuna on huomattava turvallisuus. Siinä käytetään vertailumaana verkon pistorasiassa olevaa nollajohdinta. Jos pistorasiassa on myös maanapa, mittaus voidaan suorittaa pistorasian nollan ja maan välillä. Vaikka tämä menetelmä ei ole mukana CEI 64.8 normistossa, lukuisat vertailutestit ovat osoittaneet, että se vastaa täysin kolmipistemittausta. B1 B2 B3 B4 Maadoitusresistanssin mittaus sähköpaneelista HUOMIO Kun käytät mittaukseen tavallisen pistorasian nolla- ja maanapoja, saatat osua vaiheeseen. Siinä tapauksessa näytössä näkyy jännite ja symboli (väärä kytkentä) eikä testeri suorita mittausta START/STOP-painikkeen painamisen jälkeen. HUOMIO Näyttö Measuring tarkoittaa, että testeri suorittaa mittausta. Älä irrota mittausjohtimia tämän vaiheen aikana. 54

55 Kolmipistemittaus 3P Mittaus tapahtuu seuraavien standardien mukaan: CEI 64.8, IEC 781, VDE 0413, EN Valitse 3P-mittaus painikkeella FUNC. 2. Kytke musta, punainen, vihreä ja sininen mittausjohto testerin tuloliittimiin B1, B2, B3 ja B4 (ks. seuraavaa kuvaa). 3. Liitä musta ja vihreä mittausjohto maadoitukseen ja punainen ja sininen mittausjohto virranmittauspiikkeihin. B1 B2 B3 B4 Maadoitusresistanssin kolmipistemittaus Pienissä maadoituksissa virranmittauspiikki on työnnettävä etäisyydelle, joka on viisi kertaa maadoitusjärjestelmäalueen halkaisija. Suuria maadoituksia mitattaessa saattaa halkaisijan pituinen etäisyys riittää. START 4. STOP Paina START/STOP-painiketta. Testeri suorittaa mittauksen. Mittauksen päätyttyä testeri antaa seuraavan kaltaisen näytön. EARTH 0.96 Ω 2P 0.93 Ω Maadoitusresistanssin mittausarvo Mittaus 2P. Eri mittausten resistanssiarvojen keskiarvo. HUOMIO Näyttö Measuring tarkoittaa, että testeri suorittaa parhaillaan mittausta. Älä irrota mittausjohtoja tämän vaiheen aikana. SAVE TALLENNUS: Tulokset voidaan tallentaa painamalla SAVE-painiketta kaksi kertaa (ks. lukua 5.1). 55

56 Huom! Jos pidät START/STOP-painiketta painettuna testeri suorittaa useita peräkkäisiä mittauksia. 5. Joka kerta kun testeri mittaa uuden arvon, se antaa lyhyen äänimerkin ja laskee uuden keskiarvon. 6. DISP Paina DISP-painiketta, kun haluat nähdä miten monta mittausta on osallisena keskiarvossa ja mittaustavan. 7. CLR CLR-painike poistaa keskiarvon ja siihen osallisten mittausten lukumäärän. Esimerkki: Kolmen peräkkäisen mittauksen näytöt: 1. mittaus: - päänäyttö = mitattu resistanssiarvo (esim Ω) vasemmalla (mittausten lukumäärä; 1 tarkoittaa, että on suoritettu 1 mittaus) - mittausarvojen keskiarvo (koska vain yksi mittaus on suoritettu, keskiarvo on sama kuin mitattu arvo, tässä tapauksessa 0.90 Ω) 2. mittaus: - päänäyttö = mitattu resistanssiarvo (esim Ω) - mittausten keskiarvo ((arvo 1 + arvo 2)/mittausten lukumäärä = ( )/2 = 0.93 Ω) 3. mittaus: - päänäyttö = mitattu resistanssiarvo (esim Ω) - mittausten keskiarvo ((arvo 1 + arvo 2 + arvo 3)/mittausten lukumäärä = ( )/3 = 0.93 Ω) Huom! Yli 1999 Ω:n suuruiset mittausarvot eivät osallistu keskiarvon laskentaan. Esimerkki: 1. mittaus: mittausarvo: 1,07Ω keskiarvo: 1,07Ω 2. mittaus: mittausarvo: 4,15Ω keskiarvo: 2,61Ω 3. mittaus (ei osallistu keskiarvon laskentaan) mittausarvo: >1999Ω keskiarvo: 2,61Ω 56

57 Maan ominaisvastuksen mittaus ρ Maan ominaisvastuksen tunteminen on hyvin hyödyllistä. Se auttaa suunnittelijaa määrittämään maadoitusjärjestelmän mitat. Mittaus tapahtuu seuraavien standardien mukaan: CEI 64.8, IEC 781, VDE 0413, EN Valitse ρ-mittaus painikkeella FUNC. 2. Kiinnitä musta, punainen, vihreä ja sininen mittausjohto testerin liittimiin B1, B2, B3 ja B4 (ks. alla olevaa kuvaa). 3. Liitä mittausjohdot mittauspiikkeihin (ks. alla olevaa kuvaa). B1 B2 B3 B4 a a a a Maan ominaisvastuksen mittaus 4. U n /I n Aseta mittauspiikkien välinen etäisyys DIST-painikkeella. Valittavana on 1, DIST 2, 3, 4, 5, 6, 7, 8, 9 ja 10 metriä. Mittauksen päätyttyä testeri antaa viereisen näytön. Mittauspiikkien välinen etäisyys. SE -ρ 5 m LE U L t 5. Etäisyysarvoa muutetaan painikkeilla U L t ja Ss. S s 6. RCL Paina ESC-painiketta kun haluat sulkea valikon ja vahvistaa asetukset. ESC START 7. STOP Paina START/STOP-painiketta. Testeri suorittaa mittauksen. 57

58 Mittauksen päätyttyä testeri antaa viereisen kaltaisen näytön. Maan ominaisvastus ρ 36.5 Ωm Ω HUOMIO Näyttö Measuring tarkoittaa, että testeri suorittaa parhaillaan mittausta. Älä irrota mittausjohtoja tässä vaiheessa. SAVE TALLENNUS: Tulokset voidaan tallentaa painamalla SAVE-painiketta kaksi kertaa (ks. lukua 5.1). Huom! Jos pidät START/STOP-painiketta painettuna, testeri suorittaa useita peräkkäisiä mittauksia. 8. Joka kerta kun testeri mittaa uuden arvon, se antaa lyhyen äänimerkin ja laskee uuden keskiarvon. 9. DISP Paina DISP-painiketta, kun haluat nähdä, miten monta mittausta on osallisena keskiarvoon, ja mittaustavan. 10. CLR CLR-painike poistaa keskiarvon ja siihen osallisten mittausten lukumäärän. Huom! Yli 1999 Ω suuruiset mittausarvot eivät ole osallisina keskiarvossa. Esimerkki: 1. mittais (etäisyys = 1): mittausarvo: 6,6Ωm keskiarvo: 6,6Ωm 2. mittaus (etäisyys = 1): mittausarvo: 4,15Ω keskiarvo: 2,61Ω 3. mittaus (ei mukana keskiarvossa) mittausarvo: >1999Ω keskiarvo: 2,61Ω 58

59 Poikkeustapauksia EARTH ρ -mittauksissa Jos jännitteenmittauspiiri (punainen ja vihreä johto) katkeaa, kun START/STOP-painiketta painetaan, testeri ei pysty mittaamaan pienintä jännitettä ja antaa vieressä näkyvän näytön. Varmistu, että liittimet on kytketty oikein ja että jännitteenmittauspiikki (punainen johto) ei ole hiekassa tai huonosti johtavassa maassa. Kaada tarvittaessa vettä piikin ympärille P rp tarkoittaa suurta resistanssiarvoa. Jos virranmittauspiiri katkeaa, kun START/STOP-painiketta painetaan, testeri ei pysty mittaamaan pienintä virtaa ja antaa vieressä näkyvän näytön. Varmistu, että liittimet on kytketty oikein ja että virranmittauspiikki (sininen johto) ei ole hiekassa tai huonosti johtavassa maalla. Kaada tarvittaessa vettä piikin ympärille c rc tarkoittaa suurta resistanssiarvoa. Jos sekä virran että jänniteen mittauspiiri katkeaa, kun START/STOP painiketta painetaan, testeri ei pysty mittaamaan pienintä virtaa eikä pienintä jännitettä ja antaa vieressä näkyvän näytön. Varmistu, että liittimet on kytketty oikein ja että virran ja jännitteen mittauspiikit (sininen ja punainen johto) eivät ole hiekassa tai huonosti johtavassa maassa. Kaada tarvittaessa vettä piikkien ympärille P c rc ja rp tarkoittavat suurta resistanssia sekä virran että jännitteen mittauspiirissä. SAVE EDELLÄ OLEVIA TULOKSIA EI OLE MAHDOLLISTA TALLENTAA. 59

60 Jos testeri mittaa yli 30 V:n suuruisen häiriöjännitteen virranmittauspiirissä, se ei suorita mittausta, vaan antaa viereisen kaltaisen näytön. Jännitearvo virranmittauspiirissä VOL AG 31 V SAVE TÄTÄ TULOSTA EI OLE MAHDOLLISTA TALLENTAA Jos resistanssiarvo ylittää testerin asteikon yläraja-arvon, testeri suorittaa mittauksen START/STOP painikkeen painamisen jälkeen ja antaa viereisen näytön. >1999 Ω Ω on suurin arvo, jonka testeri pystyy mittaamaan. Jos resistanssiarvo on suurempi kuin 1999 x 6,28 x (valittu mittauspiikkien välinen etäisyys), niin testeri antaa viereisen näytön, kun sen START/STOP-painiketta on painettu. > 1999 Ω Ω on suurin arvo, jonka testeri pystyy mittaamaan. SAVE TALLENNUS: Tulokset voidaan tallentaa painamalla SAVE-painiketta kaksi kertaa (ks. lukua 5.1). 60

61 5. MITTAUSTULOSTEN TALLENNUS, KATSELU JA POISTO 5.1. TALLENNUS: SAVE-PAINIKKEELLA Menettele seuraavasti, kun haluat tallentaa mittaustulokset: MACROTEST SAVE Paina SAVE-painiketta kerran Jos testerin muisti ei ole tyhjä, se antaa viereisen kaltaisen näytön. Sen muistipaikan numero, johon mittaustulokset tallentuvat. Mittauskohteen numero. MEM 3 Pla 02 U L t 2. U L t ja Ss painikkeilla suurennetaan ja pienennetään mittauskohteen PLA-numeroa. Nämä numerot helpottavat suoritettujen mittausten S s luokittelua. Esimerkki: Rakennuksen eri huoneissa tehdyt mittaukset voidaan erottaa toisistaan antamalla jokaiselle huoneelle oma PLAnumero. Silloin yksi PLA-numero tarkoittaa aina samaa huonetta. 3. SAVE Paina SAVE-painiketta uudestaan. Testeri vahvistaa tallennuksen kahdella äänimerkillä. RCL ESC RCL/ESC-painikkeella pääset aina palaamaan muistitilasta takaisin valitsemaasi mittaustoimintoon. 61

62 5.2. TALLENNETTUJEN MITTAUSTULOSTEN KATSELU: RCL-PAINIKE Menettele seuraavasti, kun haluat katsella muistiin tallennettuja mittaustuloksia. MACROTEST 5035 RCL 1. Paina RCL/ESC-painiketta. ESC Jos muisti ei ole tyhjä, testeri antaa viereisen kaltaisen näytön. Sen muistipaikan numero johon mittaustulokset on tallennettu. Mittauskohteen numero MEM 3 Pla 02 U L t 2. Valitse painikkeilla U L t ja Ss sen muistipaikan numero, johon tallennettuja S s tuloksia haluat katsella. 3. DISP-painikkeella saat näyttöön tulokset valitsemastasi muistipaikasta. DISP Jos mittauksena on ollut vikavirtasuojakytkimen automaattinen mittaus, voit selata tuloksia DISP-painikkeella. U L t 4. Painikkeilla U L t ja Ss voit valita uuden muistipaikan numeron. S s RCL ESC RCL/ESC-painikkeella pääset aina palaamaan muistitilasta takaisin valitsemaasi mittaustoimintoon. 62

63 5.3. POISTO: CLR-PAINIKE Menettele seuraavasti, kun haluat poistaa tallennetut tulokset muistista. RCL 1. ESC Paina RCL/ESC-painiketta. Testeri antaa seuraavan näytön: MACROTEST 5035 Sen muistipaikan numero, johon mittaustulokset on tallennettu. MEM 3 Mittauskohteen numero. Pla 02 U L t 2. Valitse muistipaikan numero painikkeilla U L t ja Ss. S s HUOMIO: Testeri poistaa kaikki tallennetut mittaustulokset alkaen valitusta muistipaikasta aina viimeiseen tuloksia sisältävään muistipaikkaan. 3. DISP DISP-painikkeella saat näyttöön mittaustulokset valitsemastasi muistiaikasta. Jos muistipaikkaan on tallennettu useampia tuloksia (esim. vikavirtasuojakytkimen AUTO-testaus), on DISP-painiketta painettava useita kertoja, jos haluat nähdä kaikki tulokset. 4. CLR Paina CLR-painiketta kerran. Näyttöruutuun ilmestyy vilkkuva clr. Menettelyvaihtoehtoja on nyt kaksi: Viimeinen muistipaikka joka sisältää tuloksia. MEM C i Testeri poistaa tulokset muistipaikoista 2 8. Nro 2 on juuri valittu muistipaikka ja nro 8 on viimeinen, joka sisältää tallennettuja tuloksia CLR RCL ESC RCL ESC Paina CLR-painiketta uudelleen, jos haluat poistaa tulokset kaikista muistipaikoista alkaen valitsemastasi numerosta aina viimeiseen tallennuksia sisältävään muistipaikkaan asti. Paina RCL/ESC-painiketta jos haluat peruuttaa poiston. Vilkkuva clr häviää näytöstä. RCL/ESC-painikkeella pääset aina palaamaan muistitilasta takaisin valitsemaasi mittaustoimintoon. 63

64 6. TESTERIN RESETOINTI JA TEHTAAN ASETUSTEN PALAUTUS LATAA TALLENNETUT TIEDOT TIETOKONEESEEN ENNEN RESETOINTIA 6.1. RESETOINNIN SUORITTAMINEN 1. Paina samanaikaisesti painikkeita DISP, CLR ja RCL ja kierrä mittauksenvalitsin johonkin mittausasentoon. 2. Viereinen näyttö näkyy 5 sekunnin ajan. Sen jälkeen testeri antaa äänimerkin ja näyttöruutuun tulee sen mittauksen näyttö jonka es kohdalle mittauksenvalitsin on kierretty. HUOMIO: Resetointi poistaa kaikki tallennetut mittaustulokset ja palautaa testeriin tehtaan ohjelmoinnin TEHTAAN OHJELMOINTI Resetoinnin jälkeen testerin ohjelmointi on seuraava: Toiminto Parametri Oletusasetus LOWΩ R ISO RCD tyypit A/AC Mittaustapa AUTO Kalibroinnin korjausarvo 0 Mittaukset R+/R- TIMER Mittausaika 1 s Mittaustapa Mittausjännite Mittaus TIMER Mittaustapa Mittauksessa käytetty vikavirta Kosketusjännitteen yläraja MAN 500V Mittausaika 60 s x1 30mA 50V LOOP Z S /I K Mittaustapa P-N EARTH ρ Etäisyys DIST = 1 Muisti Mittauskohde P = 1 Muistin tila 0 64

65 7. TESTERIN KYTKEMINEN TIETOKONEESEEN MACROTEST 5035 Testeri kytketään tietokoneeseen sarjaportin ja sarjakaapelin välityksellä, jotka tulevat ohjelmiston mukana. Ennen kytkennän suorittamista on valittava tiedonsiirtoon käytettävä COM-portti. Käynnistä ohjelmisto ja noudata sen antamia on-line-ohjeita. HUOMIO Valittuun COM-porttiin EI saa kytkeä mitään muuta laitetta (hiirtä, modeemia yms.). Tiedot siirretän testeristä tietokoneeseen seuraavalla tavalla: 1. Kierrä mittauksenvalitsin asentoon RS232. FUNC 2. Valitse FUNC-painikkeella toimintamuoto Ser. Lataa tiedot testeristä tietokoneeseen noudattaen ohjelmiston käyttöohjeita. Tiedot latautuvat testeristä tietokoneeseen. se Huom! Oikea tiedonsiirtonopeus on baudia (ks. ohjelmiston käyttöohjetta). 65

66 8. HOITO 8.1. YLEISTÄ 1. Hankkimasi testeri on tarkkuusmittalaite. Noudata tarkasti sen käyttö- ja säilytysohjeita, jotta se pysyisi vahingoittumattomana ja turvallisena käyttää. 2. Älä käytä testeriä korkeissa lämpötiloissa äläkä hyvin kosteissa tiloissa. Sitä ei myöskään pidä asettaa alttiiksi suoralle auringonpaisteelle. 3. Kytke testeri pois toiminnasta käytön jälken. Jos testeriä ei ole tarkoitus käyttää pitkään aikaan, poista paristot, jottei niistä mahdollisesti vuotava neste pääsisi vahingoittamaan testerin sisällä olevia piirejä PARISTOJEN VAIHTO Paristot on aika vaihtaa, kun näytössä näkyy symboli. HUOMIO Paristot saa vaihtaa vain asiantunteva henkilö. Ennen paristojen vaihtamista on testeristä irrotettava kaikki mittausjohdot. Testeri pystyy säilyttämään tallennetut tiedot myös ilman paristoja. 1. Katkaise virta testeristä. 2. Irrota mittausjohtimet testerin tuloliittimistä. 3. Irrota paristolokeron kannen ruuvit ja poista kansi. 4. Vaihda paristot uusiin samantyyppisiin (6 kpl 1.5V LR6 AA AM3 MN 1500). Ota huomioon oikea napaisuus. Kiinnitä paristolokeron kansi ruuveilla ja aseta suojus takaisin paikoilleen TESTERIN PUHDISTUS Puhdista laite pehmeällä, kuivalla kankaalla. Älä käytä kosteaa kangasta, vettä, liuottimia yms. 66

67 9. TEKNISET TIEDOT MACROTEST TEKNISET OMINAISUUDET Tarkkuus ilmaistaan [%:ina lukemasta + numeroiden lukumäärä]. Tarkkuus edellyttää ympäristöolosuhteita, jotka mainitaan luvussa Jatkuvuus (LOWΩ) Mittaustavat Mittausalue (Ω) Erottelukyky (Ω) Tarkkuus 0,01 19,99 0,01 AUTO, R+TIMER, R-TIMER 20,0 99,9 0,1 Mittausvirta >200mA DC, enintään 5Ω (sisältää kalibroinnin korjausarvon) Mittausvirran erottelukyky 1mA Avoimen piirin mittausjännite 6V < V 0 < 12V - Eristysresistanssi (R ISO ) ±(2% lukemasta+ 2 nroa) Mittausjännite (V) Mittausalue (Ω) Erottelukyky (Ω) Tarkkuus 0,01-19,99 0, ,0-49,9 0,1 ±(2% lukemasta+ 2 nroa) 50,0-99,9 0,1 ±(5% lukemasta+ 2 nroa) 0,01-19,99 0, ,0-99,9 0,1 ±(2% lukemasta+ 2 nroa) 100,0-199,9 0,1 ±(5% lukemasta+ 2 nroa) 0,01-19,99 0, ,0-199,9 0,1 ±(2% lukemasta+ 2 nroa) ±(5% lukemasta+ 2 nroa) 0,01-19,99 0, ,0-199,9 0,1 ±(2% lukemasta+ 2 nroa) ±(5% lukemasta+ 2 nroa) 0,01-19,99 0, ,0-199,9 0,1 ±(2% lukemasta+ 2 nroa) ±(5% lukemasta+ 2 nroa) Automaattinen mittausalueen valinta Avoimen piirin jännite Nimellinen mittausjännite 0% +10% Oikosulkuvirta <6,0mA - 500V Nimellinen mittausvirta >2,2mA - 500V, 230kΩ 1mA, 1KΩ x V NOM ( 500 V) - Vikavirtasuojakytkimen testaus (RCD ja RCD ) Kytkintyyppi AC, A, tavallinen ja selektiivinen Vaiheen ja maan välinen jännite V 50Hz Hz Nimelliset laukaisuvirrat (I N ) 10mA, 30mA, 100mA, 300mA, 500mA - Kosketusjännite (U t ) U t yläraja (U L ): 25V tai 50V Mittausalue (V) Erottelukyky (V) Tarkkuus 0 2U t lim 0,1-0%, +(5% lukemasta + 3 nroa) 67

68 - Laukaisuaika (t N ) MACROTEST 5035 Mittausalue (ms) Erottelukyky (ms) Tarkkuus ½ I N, I N I N tavallinen selektiivinen 5 I N RCD (*) 1 50 tavallinen selektiivinen (*) Man 5 I n ja AUTO-mittaustavat eivät ole mahdollisia A-tyypin kytkimille 500mA - Maadoitusresistanssin R A mittaus suojakytkintä laukaisematta Mittausvirta 1 ±(2% lukemasta + 2 numeroa) Mittausalue (Ω) Erottelukyky (Ω) Tarkkuus %, +(5% lukemasta + 3 nroa) 0.5 I N, asetettu kosketusjännitteen U t mittauksessa 15mA mittauksessa Ra 15mA - Laukaisuvirta A- ja AC-tyypin vikavirtasuojakytkimille Tavalliset suojakytkimet, laukaisuvirta I N 10mA Kytkintyyppi Mittausalue I N (ma) Erottelukyky (ma) Tarkkuus AC (0,5 1,4) I N 0,1 I N -0%, +10% I A (0,5 2,4) I N N Tavalliset suojakytkimet, laukaisuvirta I N > 10mA - Vaihtojännite Kytkintyyppi Mittausalue I N (ma) Erottelukyky (ma) Tarkkuus AC (0,5 1,4) I N 0,1 I N -0%, +10% I A N (0,5 2) I N Mittausalue (V) Erottelukyky (V) Tarkkuus ±(3% lukemasta + 2 numeroa) - Taajuus Mittausalue (Hz) Erottelukyky (Hz) Tarkkuus 47,0 63,6 0,1 ±(0,1% lukemasta + 1 numero) - Linjaimpedanssi (vaihe vaihe tai vaihe nolla) Mittausalue (Ω) Erottelukyky (Ω) Tarkkuus 0,01 19,99 0,01 ±(5% lukemasta + 3 numeroa) 20,0 199,9 0,1 Suurin huippuvirta 127V 3,65A 230V 6,64A 400V 11,5A Mittausjännite vaihe - vaihe V 50Hz ±0,5Hz Mittausjännite vaihe - nolla V 50Hz ±0,5Hz - Silmukkaimpedanssi Mittausalue (Ω) Erottelukyky (Ω) Tarkkuus 0,01 19,99 0,01 20,0 199,9 0,1 ±(5% lukemasta + 3 numeroa) Suurin huippuvirta 127V 3,65A 230V 6,64A Mittausjännite vaihe - maa V 50Hz ±0,5Hz 68

69 - Silmukkaresistanssi (R a15ma ) Mittausvirta Mittausjännite vaihe - maa MACROTEST 5035 Mittausalue (Ω) Erottelukyky (Ω) Tarkkuus ±(5% lukemasta + 3 numeroa) 15mA V 50Hz ±0,5Hz - Maadoitusresistanssin mittaus voltti-ampeerimenetelmällä Mittausalue (Ω) Erottelukyky (Ω) Tarkkuus 0,01 19,99 0,01 20,0 199,9 0,1 ±(5% lukemasta + 3 numeroa) Mittausvirta Avoimen kuorman mittausjännite - Maan ominaisvastus ρ <10mA 77,5Hz <20V RMS Mittausalue (Ω) Erottelukyky (Ωm) Tarkkuus ,99 Ωm 0,01 Ωm Ωm 0.1 Ωm Ωm 1 Ωm ±(5% lukemasta + 3 numeroa) 2,00 19,99 kωm 0.01 kωm ,5 kωm (*) 0.1 kωm (*) etäisyys = 10 m Mittausvirta Avoimen kuorman mittausjännite <10mA 77,5Hz <20V RMS Laitteen turvallisuus Noudatetut standardit: EN A2(1997) Tuotenormit: IEC , -2, -3, -4, -5, -6 Eristys: luokka 2, kaksoiseristys Epäpuhtausluokka: 2 Sisäköyttöön, käyttökorkeus max: 2000 m Ylijänniteluokka: CAT III 460V B1-B2-B3-B4 / 265V maahan Yleistiedot Mekaaniset ominaisuudet Mitat: Paino (sis. paristot): 222 x 165 x 105 mm noin 1200 g Virtalähde Paristot: 6 kpl 1.5 V LR6 AA AM3 MN 1500 Paristovaroitus: Symboli näytössä tarkoittaa, että paristoissa on liian vähän jännitettä Paristojen kesto: Noin 40 tuntia valmiustilassa tai 500 LowΩ-mittausta tai 250 R ISO -mittausta 500V/500kΩ tai 1000 Loop-, RCD- tai vaihejärjestyksen mittausta 300 Earth- tai ρ-mittausta. Näyttö: Muisti: Sarjaliitäntä: Nestekidenäyttö (LCD) 65 x 65 mm 350 mittausta optoeristetty RS232 tietojen siirtämiseksi PC:hen 69

70 9.2. YMPÄRISTÖ Käyttöolosuhteet Viitelämpötila: 23 ± 5 C Käyttölämpötila: 0 C 40 C Sallittu suhteellinen kosteus: <80 % Säilytyslämpötila: C Säilytyskosteus: <80 % SÄHKÖMAGNEETTINEN SUOJAUS Tämä laite on suunniteltu täyttämään voimassa olevien EMC-standardien vaatimukset ja se on testattu standardien EN (1998) + A1 (1999) mukaan. Testeri on eurooppalaisten CE-standardien mukainen. Tämä laite on pienjännitedirektiivin 73/23/EY sekä EMC-direktiivin 89/336/EY ja sen korjausdirektiivin 93/68/EY vaatimusten mukainen VARUSTEET Testerin vakio- ja lisävarusteet riippuvat laitetyypistä ja ne esitetään seuraavassa. Kysymyksessä on vakiovaruste silloin, kun se myydään laitteen mukana ja toimitetaan sen kanssa samassa pakkauksessa. Vakiovarusteet Tuote Koodi Tuote Koodi Sarja: 4 johtoa, 4 hauenleukaa ja 2 mittausjohdinta Sarja: 4 johtoa banaani/banaani ja 4 mittauspiikkiä Kalibrointitodistus Lisävarusteet Kantohihnasarja Impedanssin tarkkuusmittari Sukojohto KITGSC5 Ohjelmisto KITTERRNE Sarjakaapeli Kantolaukku Käyttöohje CN0050 IMP57 C2033 TOPLINK C2001 BORSA

71 10. TAKUU JA HUOLTO MACROTEST TAKUU Vastaamme aine- ja valmistusvioista yleisten myyntiehtojen mukaisesti. Vaihdamme takuuaikana vialliset osat, mutta pidätämme oikeuden korjata tai vaihtaa laitteen. Laite tulee palauttaa huoltoon omalla kustannuksella, mutta palautuksesta on sovittava etukäteen. Laitteen mukaan on liitettävä selostus viasta. Laite tulee palauttaa alkuperäispakkauksessaan. Jos näin ei menetellä ja laite vahingoittuu matkalla, lähettäjä vastaa tästä vahingosta aiheutuneista kustannuksista. Valmistaja ei korvaa laitteen mahdollisesti aiheuttamia henkilö- ja ainevahinkoja. Takuu ei koske seuraavia tapauksia: Laitetta on käytetty väärin tai yhteensopimattomien varusteiden kanssa. Riittämättömästä pakkauksesta aiheutunut vaurio, kun laite lähetetään huoltoon. Muu kuin valtuutettu huoltohenkilö on korjannut laitteen. Laitteeseen on tehty jokin muutos ilman valmistajan lupaa. Laitetta on käytetty sen teknisistä tiedoista tai käyttöohjeesta poikkeavalla tavalla. Tämän käyttöohjeen sisältöä ei saa jäljentää missään muodossa ilman valmistajan lupaa. HUOM. Kaikki tuotteemme ovat patentoituja ja niiden tavaramerkit rekisteröityjä. Varaamme oikeuden hintamuutoksiin ja teknisen kehityksiin tuomiin muutoksiin HUOLTO Jos laite ei toimi tarkoitetulla tavalla, tarkasta kaapelit ja mittausjohtimet ja vaihda ne tarvittaessa. Ellei laite edelleenkään toimi kunnolla, tarkasta, käytätkö sitä oikein käyttöohjeen mukaisesti. Jos laite on lähetettävä huoltoon tai takaisin liikkeeseen, lähetys tapahtuu lähettäjän kustannuksella, mutta lähetyksestä on sovittava etukäteen. Laitteen mukana tulee lähettää selostus viasta. Laite tulee palauttaa alkuperäispakkauksessaan. Jos näin ei menetellä ja laite vahingoittuu matkalla, lähettäjä vastaa tästä vahingosta aiheutuneista kustannuksista. 71

72 11. MITTAUSTEN SUORITUS KÄYTÄNNÖSSÄ MACROTEST LOWΩ: SUOJAJOHTIMIEN JATKUVUUSMITTAUS MITTAUKSEN TARKOITUS Jatkuvuuden tarkastus seuraavissa kohteissa: a) suojajohtimet (PE), ensisijaiset potentiaalintasausjohtimet (EQP) ja toissijaiset potentiaalintasausjohtimet (EQS) TT- ja TN-S-järjestelmissä. b) Nollajohtimet jotka toimivat suojajohtimina (PEN) TN-C-järjestelmissä HUOM! Tarkasta ennen mittausta silmämääräisesti kelta-vihreiden suoja- ja potentiaalintasausjohtimien kytkentä ja vertaa niiden poikkipintoja standardin vaatimuksiin. SÄHKÖJÄRJESTELMÄN MITTAUSKOHTEET Kytke toinen mittausjohdin pistorasian suojajohtimeen ja toinen sähköjärjestelmän potentiaalintasauskeskukseen. Kytke toinen mittausjohdin ulkoiseen massaan (tässä tapauksessa vesijohtoon) ja toinen maadoitusjärjestelmään esimerkiksi lähimmän pistorasian suojajohtimen välityksellä. Esimerkkejä johtimien jatkuvuusmittauksesta 72

73 Jatkuvuus tulee tarkastaa seuraavista kohdista: a) kaikkien pistotulppien maanavat sekä maadoituspiste tai -keskus. b) I-luokan laitteiden (boilerit yms.) maaliittimet sekä maadoituspiste tai -keskus. c) varsinaiset maadoittavat massat (vesi- ja kaasuputket yms.) sekä maadoituspiste tai -keskus d) muut maadoittavat massat maadoitusliittimeen HYVÄKSYTTÄVÄT MITTAUSTULOKSET Standardi CEI 64-8/6 ei määrää mitään suurinta hyväksyttävää resistanssiarvoa jatkuvuusmittauksille. Se edellyttää ainoastaan, että mittauslaite varoittaa käyttäjää, ellei mittausvirta ole vähintään 0,2 A ja ellei avoimen piirin jännite ole välillä 4 V - 24 V. Resistanssiarvot voidaan laskea testattavien johtimien poikkipintojen ja pituuksien perusteella. Tulosta voidaan pitää hyväksyttävänä, jos mitattu resistanssi on muutaman ohmin suuruinen SÄHKÖJÄRJESTELMIEN ERISTYSRESISTANSSIN MITTAUS (250 VDC, 500 VDC JA 1000 VDC) MITTAUKSEN TARKOITUS Sähköjärjestelmien eristysresistanssin tarkastus standardin CEI 64-8/6 vaatimusten mukaan. HUOM! Tämä mittaus tulee suorittaa virtapiiri avoinna ja kaikki kuormat poiskytkettyinä. SÄHKÖJÄRJESTELMÄN MITTAUSKOHTEET a) Jokaisen aktiivisen johtimen ja maajohtimen välinen eristys (nollajohdin katsotaan aktiiviseksi paitsi TN-C-järjestelmissä, joissa se katsotaan osaksi maadoitusta (PEN). Mittauksessa kaikki aktiiviset johtimet voidaan kytkeä toisiinsa, mutta jos mittaustulos ei ole standardin hyväksymissä rajoissa, mittaus on suoritettava jokaiselle johtimelle erikseen. b) Aktiivisten johtimien välinen eristys Standardi CEI 64-8/6 suosittelee aktiivisten johtimien välisen eristyksen tarkastamista silloin kun se on mahdollista. HYVÄKSYTTÄVÄT MITTAUSTULOKSET Mittausjännitteet ja pienimmät hyväksyttävät eristysresistanssit näkyvät seuraavasta taulukosta (CEI64-8/6 Tab. 61A): Piirin nimellisjännite(v) Mittausjännite (V) Eristysresistanssi (MΩ) SELV ja PELV* Enintään 500 V paitsi yllä mainitut piirit Yli 500 V * Uusissa standardeissa termit SELV ja PELV korvaavat vanhat termit turvallinen pienjännite ja toiminnallinen. Mittausjännitteet ja niihin liittyvät raja-arvot useimmille eristysmittauksille. 73

74 ESIMERKKI SÄHKÖJÄRJESTELMÄN ERISTYKSEN MITTAAMISESTA MACROTEST 5035 SWITCH A SWITCH B SWITCH C OPEN OPEN OPEN OPEN OPEN SWITCH D SWITCH E Sähköjärjestelmän eristyksen mittaus Eristysresistanssin mittausmenettely käy ilmi seuraavalla sivulla olevasta taulukosta. HUOMIO: Jos järjestelmä sisältää elektronisia laitteita, kytke ne irti ennen mittausta. Jos se ei ole mahdollista, suorita ainoastaan mittaus aktiivisten johtimien (jotka tässä tapauksessa TÄYTYY kytkeä yhteen) ja maan välillä. 74

75 Kytkimen tila Mittauskohde Mittaustulos Arvostelma järjestelmästä 1 Sulje kytkimet A, D ja E 2 Sulje kytkin B 3 4 Sulje kytkin C Suorita mittaus kytkimestä A Suorita mittaus kytkimestä A Suorita mittaus kytkimestä B Suorita mittaus kytkimestä B Jos R R LIMIT OK (mittaus päättyy) Jos R< R LIMIT Siirry kohtaan 2 Jos R R LIMIT Siirry kohtaan 3 Kytkimien A ja B välinen eristys on liian pieni. Tallenna tulos ja Jos R< R LIMIT suorita mittaus myöhemmin uudelleen. Jos R R LIMIT Jos R< R LIMIT OK (mittaus päättyy) Eristys kytkimen B jälkeen on liian pieni. Siirry kohtaan 4 Jos R R LIMIT Siirry kohtaan 5 Kytkimien B ja C välinen eristys on liian pieni. Tallenna tulos ja Jos R< R LIMIT suorita mittaus myöhemmin uudelleen. 5 Suorita mittaus kytkimestä C Jos R R LIMIT Jos R< R LIMIT OK (mittaus päättyy) Eristys kytkimen B jälkeen on liian pieni. Tallenna tulos ja suorita mittaus myöhemmin uudelleen. Toimenpiteet edellisellä sivulla esitetyissä mittauksissa HUOM! Kytkimet D ja E ovat kuorman vieressä erottamassa kuorman sähköjärjestelmästä. Ellei näitä suojakytkimiä ole tai ne ovat yksivaiheisia, kuorma tulee kytkeä pois ennen eristyksen mittausta. HUOM! Suurissa virtapiireissä vierekkäin kulkevat johtimet muodostavat kapasitanssia, joka mittauslaitteen tulee purkaa, jotta mittaus tapahtuisi oikein. Sellaisessa tapauksessa suositellaan START/STOP-painikkeen pitämistä painettuna niin kauan, että lukema vakaantuu (manuaalisessa mittauksessa). HUOMIO: Aktiivisten johtimien välistä eristystä mitattaessa tulee piiristä irrottaa kaikki kuormat (hälytysvalot, sisäpuhelimen muuntajat, boilerit jne.), muuten testeri mittaa niiden resistanssia sähköjärjestelmän eristyksen sijasta. Sitäpaitsi aktiivisten johtimien välisen eristysresistanssin mittaus vahingoittaisi laitteita. Näytöt "> 1999MΩ" ja o.r. (alueen ylitys) tarkoittavat, että eristysresistanssi ylittää testerin mittauskyvyn (ks. teknisiä tietoja). Resistanssi on todennäköisesti paljon suurempi kuin edellisessä taulukossa mainitut alarajat. Sen vuoksi eristys kyseisessä mittauskohdassa on standardien mukainen silloin, kun tuloksena on jompikumpi näistä näytöistä. 75

76 11.3. ERISTYSRESISTANSSIN MITTAUS LÄÄKINTÄTILAN LATTIASTA MITTAUKSEN TARKOITUS Tarkastetaan onko lattiamateriaalin eristysresistanssi CEI 64-4 ( ) standardin vaatimusten mukainen. MITTAUSKOHTEET Mittaus suoritetaan: a) kahden elektrodin väliltä, jotka ovat 1 metrin etäisyydellä toisistaan b) yhden lattialla olevan elektrodin ja potentiaalintasauspisteen väliltä Mittaus a): Kytke testerin toinen mittausjohdin potentiaalintasauspisteeseen ja toinen johdin yhteen elektrodiin, joka on lattialla yli yhden metrin etäisyydellä maadoitetuista esineistä. Mittaus b): Kytke testerin mittausjohtimet lattialla oleviin elektrodeihin, joiden välinen etäisyys on 1 metri. Lattian eristysresistanssin mittaukset lääkintätiloissa Elektrodin muodostaa levy, jonka pinta-ala on 20 cm 2 ja paino noin 1 kg, sekä saman kokoinen kosteutta imevä paperi (tai kostea ohut puuvillakangas) metallilevyn ja lattian välissä. Kumpikin mittaus a ja b tulee suorittaa keskimäärin 5 kertaa tai useammin eri paikoissa 1 metrin etäisyydellä maadoitetuista esineistä. HYVÄKSYTTÄVÄT MITTAUSTULOKSET Suurimmat resistanssiarvot ovat seuraavat: - 1 MΩ uusille lattioille MΩ kausitarkastuksissa, jotka suoritetaan yli yhden vuoden ikäisille lattioille neljän vuoden välein. Kaikki mittaustulokset tulee kirjata ensimmäiset mittaukset aloituspöytäkirjaan ( ) ja kausitarkastukset kausitarkastusrekisteriin ( ). 76

77 11.4. PIIRIN EROTUKSEN TARKASTUS MITTAUKSEN TARKOITUS Tarkastetaan, onko vikavirtasuojakytkin mitoitettu oikein maadoitusresistanssin suhteen. Maadoitusresistanssiarvoa ei ole mahdollista ottaa ohjeelliseksi raja-arvoksi (esim. 20 Ω DPR 547/55:n artiklan 326 mukaan) mittaustulosta tarkistettaessa. Sen sijaan on tarkastettava joka kerta, että mitoitus on standardin vaatimusten mukainen. MITTAUSKOHTEET SELV-järjestelmä (Safety Extra Low Voltage): Resistanssi mitataan testattavan (erillisen) piirin aktiivisten osien ja muiden piirien aktiivisten osien väliltä. Resistanssi mitataan testattavan (erillisen) piirin aktiivisten osien ja maan väliltä. Resistanssi ei saa olla pienempi kuin 0.25 MΩ, kun mittausjännite on 250 VDC. PELV system (Protective Extra Low Voltage): Resistanssi mitataan testattavan (erillisen) piirin aktiivisten osien ja muiden piirien aktiivisten osien väliltä. Resistanssi ei saa olla pienempi kuin 0.25 MΩ, kun mittausjännite on 250 VDC. Sähköinen erotus: Resistanssi mitataan testattavan (erillisen) piirin aktiivisten osien ja muiden piirien aktiivisten osien väliltä. Resistanssi mitataan testattavan (erillisen) piirin aktiivisten osien ja maan väliltä. Resistanssi ei saa olla pienempi kuin 0.5 MΩ, kun mittausjännite on 500 VDC tai 1 MΩ, kun mittausjännite on 1000 VDC. HYVÄKSYTTÄVÄT MITTAUSTULOKSET Mittaustulos on hyväksyttävä, kun eristysresistanssi on yhtä suuri tai suurempi kuin ne taulukkoarvot, jotka on esitetty eristysresistanssin mittauksesta kertovassa luvussa. Huom! SELV-järjestelmässä ei ole jännitettä tai se on hyvin pieni ja turvallinen. Muita ominaisuuksia: - Tehonsyötönä riippumaton virtalähde (esim. akut tai pieni generaattori) tai suojattu tehonsyöttö (esim. suojamuuntaja). - Erotettu muista sähköjärjestelmistä (kaksinkertainen tai vahvistettu eristys tai johtimien metallisuojus on kytketty maahan). Ei sisällä maadoitettuja pisteitä (eristetty maasta). PELV-järjestelmässä ei ole jännitettä tai se on hyvin pieni ja turvallinen. Muita ominaisuuksia: - Tehonsyötönä riippumaton virtalähde (esim. akut tai pieni generaattori) tai suojattu tehonsyöttö (esim. suojamuuntaja). - Erotettu muista sähköjärjestelmistä (kaksinkertainen tai vahvistettu eristys tai johtimien metallisuojus on kytketty maahan). Sisältää maadoitettuja pisteitä (ei ole eristetty maasta). Sähköisen erotuksen ominaisuudet: Tehonsyöttö eristysmuuntajasta tai riippumattomasta virtalähteestä, jolla on vastaavat ominaisuudet (esim. generaattori). Erotettu muista sähköjärjestelmistä (eristys ei saa olla pienempi kuin eristysmuuntajalla). Erotettu maasta (eristys ei saa olla pienempi kuin eristysmuuntajalla). 77

78 ESIMERKKI VIRTAPIIRIEN EROTUKSEN TARKASTUKSESTA Eristys tai turvamuuntaja erottaa piirit toisistaan..muiden piirien aktiivisten osien välillä Erotetun piirin aktiivisten osien ja... Mittaus aktiivisten osien väliltä. Kytke testerin toinen mittausjohdin toiseen erotetun piirin kahdesta johtimesta ja testerin toinen mittausjohdin muun piirin toiseen johtimeen. Mittaus aktiivisten osien ja maan väliltä. Kytke testerin toinen mittausjohdin toiseen erotetun piirin kahdesta johtimesta ja testerin toinen mittausjohdin potentiaalintasauspisteeseen. Tämä mittaus suorisuoritetaan ainoastaan SELV-piireille ja sähköisesti erotetuille piireille....maadoituspiste Sähköjärjestelmän piirien erotuksen testaus 78

79 11.5. VIKAVIRTASUOJAKYTKIMIEN TOIMINNAN TESTAUS TESTAUKSEN TARKOITUS Tarkastetaan (standardien CEI , CEI mukaan), onko tavalliset ja selektiiviset vikavirtasuojakytkimet asennettu ja säädetty oikein ja pysyvätkö ne standardien mukaisina käytössä. Vikavirtasuojakytkimen tulee laueta virralla I, joka on pienempi kuin nimellinen toimintavirta I n ja laukaisuajan tulee tapauksesta riippuen täyttää seuraavat ehdot: ei ylitä maksimiaikaa, jonka standardi määrää tavallisille suojakytkimille (ks. taulukkoa ) on lyhimmän ja pisimmän laukaisuajan välissä selektiivisillä suojakytkimillä (ks. taulukkoa 5). Tämän testin tarkoituksena on estää pitkään laukeamatta ollutta suojakytkintä liimautumasta toimimattomaksi. Se suoritetaan ainoastaan kytkimen mekaanisen toiminnan toteamiseksi. Sillä ei saada selville, onko suojakytkin standardien mukainen. Tilastot osoittavat, että säännöllinen tarkastus kerran kuukaudessa vähentää suojakytkimissä esiintyviä vikoja puolella. Tämä testaus ilmaisee kuitenkin vain 24 % viallisista vikavirtasuojakytkimistä. TESTAUSKOHTEET Kaikki vikavirtasuojakytkimet tulee testata asennuksen jälkeen. Pienjännitejärjestelmissä testiä suositellaan hyväksyttävän turvallisuuden varmistamiseksi. Standardit CEI ja CEI edellyttävät, että tämä testi suoritetaan lääkintätiloissa kaikille vikavirtasuojakytkimille kuuden kuukauden välein. Huom. Ellei maadoitus ole tavoitettavissa, suorita testaus kytkemällä testerin toinen napa johtimeen suojakytkimen jälkeen ja toinen napa toiseen johtimeen ennen suojakytkintä. HYVÄKSYTTÄVÄT TULOKSET Vertaa testitulosta taulukkoon, jossa annetaan pisimmät sallitut laukaisuajat. Jokainen suojakytkin tulee testata alkaen sekä jännitteen positiiviselta että negatiiviselta puolelta. Pidempää aikaa tulee pitää merkityksellisenä tuloksena. Testaus puolella nimellisvirralla (½I n ) EI SAA laukaista vikavirtasuojakytkintä. HUOMIO: Ennen testausta suojakytkimen nimellisvirralla, testeri suorittaa testauksen puolella virralla (½I n ) kosketusjännitteen ja kokonaismaadoitusresistanssin mittaamista varten. Jos suojakytkin laukeaa tässä testissä, näytössä näkyy "rcd". Syy voi olla jokin seuraavista: 1. Suojakytkimen laukaisuvirta on pienempi kuin ½I n. 2. Sähköjärjestelmässä on jo maadoituslevy, joka testerin tuottamaan maadoitukseen lisättynä saa suojakytkimen laukeamaan. 3. Maadoitusta ei ole. Jos testeri mittaa kosketusjännitemittauksessa sallittua (50 V tai 25 V) suuremman jännitteen, mittaus keskeytyy. Mittauksen jatkaminen tässä tilanteessa saa kosketus- 79

80 jännitteen kohdistumaan maahan kytkettyihin metallimassoihin liian kauan, mikä on vaarallista. Suojakytkimen laukeamisajan ohella saadaan myös maadoitusresistanssiarvo R a ohmeina. Tämä lukema on merkitsevä ainoastaan TT-järjestelmille, ei TN- ja ITjärjestelmille VIKAVIRTASUOJAKYTKIMIEN LAUKAISUAJAN MITTAUS MITTAUKSEN TARKOITUS Tavallisten vikavirtasuojakytkimien laukaisuajan mittaaminen. (Ei koske selektiivisiä suojakytkimiä). MITTAUSKOHTEET Kun on valittava suojakytkimelle laukaisuvirta, on hyvä suorittaa ensin tämä mittaus, jolloin saadaan selville suojakytkimen todellinen laukaisuvirta. Suojakytkimistä, joille on määrätty kiinteä vikavirta, havaitaan tällä mittauksella järjestelmän kuormien vuoto. Ellei maadoitus ole tavoitettavissa, suorita testaus kytkemällä testerin toinen napa johtimeen suojakytkimen jälkeen ja toinen napa toiseen johtimeen ennen suojakytkintä. HYVÄKSYTTÄVÄT MITTAUSTULOKSET Laukaisuvirran tulee olla välillä ½I n - I n. HUOMIO Katso HUOMIO-kohtaa edelliseltä sivulta. Seuraavalla tavalla tarkastetaan, onko sähköjärjestelmässä merkittäviä vuotovirtoja: a) Kytke pois kaikki kuormat, mittaa laukaisuvirta ja merkitse tulos muistiin. b) Kytke kuormat ja mittaa laukaisuvirta uudelleen. Jos suojakytkin laukeaa nyt pienemmällä virralla, sähköjärjestelmän vuoto on näiden kahden laukaisuvirran erotus. Jos mittauksen aikana näytössä näkyy "rcd". Järjestelmän vuotovirta lisättynä kosketusjännitteen mittausvirtaan (½ I n ) saa suojakytkimen laukeamaan. 80

81 11.7. LINJAIMPEDANSSIN MITTAUS (Z PN, Z PP ) MITTAUKSEN TARKOITUS Varmistutaan, että vikavirtasuojakytkimen laukaisuteho on suurempi kuin sähköjärjestelmän suurin vikavirta. MITTAUSKOHTEET Mittaus tulee suorittaa kohdasta, jossa oikosulkuvirta on suurin mahdollinen, tavallisesti heti tarkastettavan suojakytkimen jälkeen. Mittaus suoritetaan kahden vaiheen väliltä (Z pp ) kolmivaihejärjestelmissä ja vaiheen ja nollan väliltä (Z pn ) yksivaihejärjestelmissä. HYVÄKSYTTÄVÄT MITTAUSTULOKSET Kolmivaihejärjestelmät: Yksivaihejärjestelmät: Pi > 400 * 2 Pi > 230 Zpp 3 Zpn P i = suojakytkimen laukaisuteho Z pp = impedanssi kahden vaiheen välillä. Z pn = impedance vaiheen ja nollan välillä SILMUKKAIMPEDANSSIN MITTAUS (VAIHE MAA) MITTAUKSEN TARKOITUS Silmukkaimpedanssi tarkastetaan, jotta löydettäisiin sähköjärjestelmästä mahdollinen puutteellinen eristys maahan nähden. Silmukkaimpedanssi muodostuu seuraavista komponenteista: - Muuntajan kelaimpedanssi. - Linjan impedanssi muuntajasta vikakohtaan. - Suojajohtimen impedanssi muuntajan sähköä johtavasta osasta nollaan. Silmukkaimpedanssia mitatessaan testeri laskee mahdollisen oikosulkuvirran vaiheen ja maan välillä. HUOMIO: Testerin erottelukyky on 10 mω, kun impedanssi on Ω. Käytä testeriä mittaamaan yli 100 mω impedansseja. MITTAUSKOHTEET Mittaus on välttämätön TN- ja IT-järjestelmissä, joissa ei ole vikavirtasuojakytkimiä. HYVÄKSYTTÄVÄT MITAUSTULOKSET Suhteen tulee olla seuraava: Z S U o / I a U o = Z S = I a = jännite vaiheen ja maan välillä impedanssi vaiheen ja maan välillä virta joka laukaisee magnetotermisen suojauksen 5 sekunnissa. EN - 81

82 11.9. MAADOITUSRESISTANSSIN MITTAUS TT-JÄRJESTELMISSÄ MITTAUKSEN TARKOITUS Tarkastetaan, onko vikavirtasuojakytkin mitoitettu oikein maadoitusresistanssin suhteen. Maadoitusresistanssiarvoa ei ole mahdollista ottaa ohjeelliseksi raja-arvoksi (esim. 20 Ω DPR 547/55:n artiklan 326 mukaan) mittaustulosta tarkistettaessa. Sen sijaan on tarkastettava joka kerta, että mitoitus on standardin vaatimusten mukainen. MITTAUSKOHTEET Maadoitusjärjestelmä toimintaolosuhteissa. Mittaus suoritetaan maadoituslevyjä irrottamatta HYVÄKSYTTÄVÄT MITTAUSTULOKSET Maadoitusresistanssin tulee olla seuraavan suhteen mukainen: R A < 50 / I a R A = maadoitusjärjestelmän resistanssi joka voidaan saada seuraavilla mittauksilla: - Maadoitusresistanssin kolmijohdinmittaus virta-jännitemenetelmällä - Silmukkaimpedanssi (ks. (*)) - Maadoitusresistanssin kaksijohdinmittaus (ks. (**)) - Maadoitusresistanssin kaksijohdinmittaus pistorasiasta (ks. (**)) - Maadoitusresistanssi joka on saatu kosketusjännitteen U t mittauksessa (ks. (**)). - Maadoitusresistanssi joka on saatu vikavirtasuojakytkimen (A- ja AC-tyyppiä) ja selektiivisen vikavirtasuojakytkimen (A- ja AC-tyyppiä) testauksessa (ks. (**)). I a = Virta joka laukaisee suojakytkimen 5 sekunnissa; suojakytkimen nimellinen laukaisuvirta (selektiivisillä suojakytkimillä 2 I n ). 50= Turvallisen jännitteen yläraja (25 V erikoistiloissa). (*) Jos järjestelmässä on vikavirtasuojakytkin, mittaus suoritetaan ennen sitä tai sen jälkeen oikosulkemalla se, jotta vältetään sen laukeaminen. (**) Maadoitusresistanssiarvot saadaan myös näillä menetelmillä, vaikka CEI standardi ei niitä mainitse. ESIMERKKI MAADOITUSRESISTANSSIN MITTAAMISESTA Oletetaan sähköjärjestelmä, jossa on 30 ma vikavirtasuojakytkin. Mitataan maadoitusresistanssi, jollain edellä mainitulla tavalla, jotta saataisiin selville onko se voimassa olevan standardin mukainen, ja kerrotaan tulos 0,03 A:lla (30 ma). Jos tulos on pienempi kuin 50 V (tai 25 V erikoistiloissa), sähköjärjestelmän voidaan sanoa olevan edellä esitetyn suhteen mukainen. Kun suojakytkimen laukaisuvirta on 30 ma (useimmissa sähköjärjestelmissä), suurin sallittu maadoitusresistanssi on 50/0.03 = 1666 Ω. Tällöin myös yksinkertaiset, vähemmän tarkat mittausmenetelmät antavat riittävän tarkan tuloksen maadoitusresistanssin ja suojakytkimen yhteensopivuuden laskemista varten. EN - 82

83 MAADOITUSRESISTANSSIN MITTAUS VOLTTI-AMPEERIMENETELMÄLLÄ Pienet maadoitusjärjestelmät Anna virran kiertää maadoituksen ja virranmittauspiikin välillä. Työnnä virranmittauspiikki sellaiselle etäisyydelle maadoituksesta, joka vastaa viisinkertaista maadoitusalueen halkaisijaa. Työnnä jännitteenmittauspiikki maadoituksen ja virranmittauspiikin puoleen väliin ja mittaa jännite niiden välinen jännite. Use several rods in parallel and moisten the surrounding ground if the instrument does not manage to supply the current necessary to perform the test because o f a n h ig h ea r t h r es i s tan c e. Red Green Black Blue Pienten maadoitusten maadoitusresistanssin mittaus Käytä useita mittauspiikkejä rinnan ja kostuta niiden ympäristö, jos testeri ei pysty tuottamaan testin suorittamiseen tarvittavaa virtaa suuren maadoitusresistanssin takia. Suuret maadoitusjärjestelmät Myös tämä mittaus perustuu voltti-ampeerimenetelmään, mutta sitä käytetään pääasiassa silloin, kun on vaikeaa sijoittaa mittauspiikkiä tarpeeksi kauas. Suorita useita mittauksia, varmistuaksesi, että jännitteenmittauspiikki on sijoitettu testattavan maadoituksen vaikutusalueen ulkopuolelle. Aseta jännitteenmittauspiikki ensin maadoituksen ja virranmittauspiikin puoleenväliin ja siirrä sitä sitten sekä maadoituspiikkiin että virta-anturiin päin. Käytä useita mittauspiikkejä rinnan ja kostuta niiden ympäristö, jos testeri ei pysty tuottamaan testin suorittamiseen tarvittavaa virtaa suuren maadoitusresistanssin takia. Use several rods in parallel and moisten the surrounding ground if the instrument does not manage to supply the current necessary to perform the test because o f a n h i g h ea r t h r e si st a n ce. Red Green Black Blue Suurten maadoitusten maadoitusjärjestelmän testaus EN - 83
