1 Käyttöohje HT Copyright HT ITALIA 2006 Release EN /12/2006

2 Sisältö: 1. TURVAOHJEITA ENNEN KÄYTTÖÄ MITTAUKSEN AIKANA MITTAUKSEN JÄLKEEN YLIJÄNNITELUOKAT YLEISTÄ KÄYTÖN VALMISTELU ALKUTARKASTUS TEHONSYÖTTÖ KALIBROINTI SÄILYTYS KÄYTTÖ TESTERIN OSAT Etupuoli TOIMINTOPAINIKKEET HOLD-painike R-painike MAX-painike SEL-painike Valopainike (vain HT322) Automaattinen virrankatkaisu MITTAUKSET Tasajännitteen mittaus Vaihtojännitteen mittaus Resistanssin mittaus Jatkuvuusmittaus Diodin testaus Lämpötilan mittaus (vain HT322) HOITO YLEISTÄ PARISTOJRN VAIHTO PUHDISTUS TESTERIN HÄVITYS TEKNISET TIEDOT MITTAUSTIEDOT Turvallisuus YMPÄRISTÖVAATIMUKSET Ilmasto Sähkömagneettinen suojaus VARUSTEET Vakiopakkaus Lisävarusteet TAKUU JA HUOLTO TAKUU HUOLTO...11 EN - 1

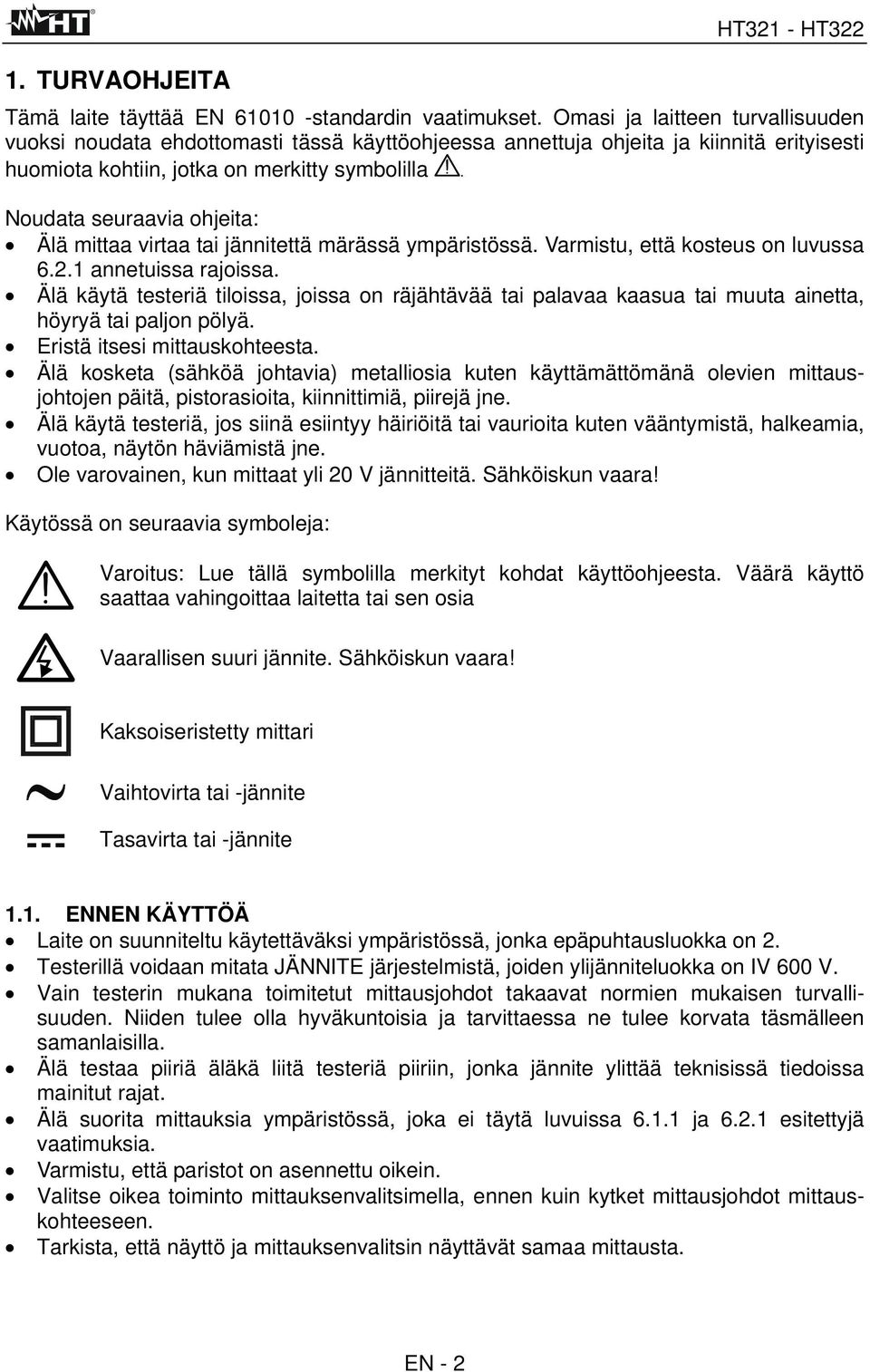

3 1. TURVAOHJEITA HT321 - HT322 Tämä laite täyttää EN standardin vaatimukset. Omasi ja laitteen turvallisuuden vuoksi noudata ehdottomasti tässä käyttöohjeessa annettuja ohjeita ja kiinnitä erityisesti huomiota kohtiin, jotka on merkitty symbolilla. Noudata seuraavia ohjeita: Älä mittaa virtaa tai jännitettä märässä ympäristössä. Varmistu, että kosteus on luvussa annetuissa rajoissa. Älä käytä testeriä tiloissa, joissa on räjähtävää tai palavaa kaasua tai muuta ainetta, höyryä tai paljon pölyä. Eristä itsesi mittauskohteesta. Älä kosketa (sähköä johtavia) metalliosia kuten käyttämättömänä olevien mittausjohtojen päitä, pistorasioita, kiinnittimiä, piirejä jne. Älä käytä testeriä, jos siinä esiintyy häiriöitä tai vaurioita kuten vääntymistä, halkeamia, vuotoa, näytön häviämistä jne. Ole varovainen, kun mittaat yli 20 V jännitteitä. Sähköiskun vaara! Käytössä on seuraavia symboleja: Varoitus: Lue tällä symbolilla merkityt kohdat käyttöohjeesta. Väärä käyttö saattaa vahingoittaa laitetta tai sen osia Vaarallisen suuri jännite. Sähköiskun vaara! Kaksoiseristetty mittari Vaihtovirta tai -jännite Tasavirta tai -jännite 1.1. ENNEN KÄYTTÖÄ Laite on suunniteltu käytettäväksi ympäristössä, jonka epäpuhtausluokka on 2. Testerillä voidaan mitata JÄNNITE järjestelmistä, joiden ylijänniteluokka on IV 600 V. Vain testerin mukana toimitetut mittausjohdot takaavat normien mukaisen turvallisuuden. Niiden tulee olla hyväkuntoisia ja tarvittaessa ne tulee korvata täsmälleen samanlaisilla. Älä testaa piiriä äläkä liitä testeriä piiriin, jonka jännite ylittää teknisissä tiedoissa mainitut rajat. Älä suorita mittauksia ympäristössä, joka ei täytä luvuissa ja esitettyjä vaatimuksia. Varmistu, että paristot on asennettu oikein. Valitse oikea toiminto mittauksenvalitsimella, ennen kuin kytket mittausjohdot mittauskohteeseen. Tarkista, että näyttö ja mittauksenvalitsin näyttävät samaa mittausta. EN - 2

4 1.2. MITTAUKSEN AIKANA HUOMIO Väärä käyttö saattaa vahingoittaa laitetta ja/tai sen osia ja aiheuttaa vaaratilanteen laitteen käyttäjälle. Irrota mittausjohdot testattavasta piiristä, ennen kuin kierrät mittauksenvalitsinta. Näin vältät onnettomuuden. Kun testeri on kytkettynä testattavaan piiriin, älä kosketa käyttämättömänä olevaa mittausjohdinta. Älä lisää jännitettä resistanssia mitatessasi. Vaikka piiri on suojattu, liian suuri jännite voi aiheuttaa virhetoimintoja. Ellei lukema muutu mittauksen aikana, tarkasta, onko pitotoiminto (HOLD) käytössä MITTAUKSEN JÄLKEEN Kierrä mittauksenvalitsin OFF-asentoon mittauksen jälkeen. Ellei laitetta ole tarkoitus käyttää pitkään aikaan, poista siitä paristot, jottei niiden mahdollinen vuoto vahingoittaisi mittarin sisäosia YLIJÄNNITELUOKAT Standardi EN määrittelee mittaukseen, valvontaan ja laboratoriokäyttöön tarkoitettujen sähkölaitteiden turvallisuuden. Sen osassa 1 Yleisvaatimukset määritellään mittausluokat, joita tavallisesti kutsutaan ylijänniteluokiksi. Piirit jaetaan seuraaviin mittausluokkiin: Mittausluokka IV : pienjännitejärjestelmien virtalähteiden mittaus Esimerkkejä ovat sähkömittarit ja ensisijaisten ylivirtasuojauslaitteiden ja aaltoisuuden ohjauslaitteiden mittaukset. Mittausluokka III : rakennusten sähköjärjestelmien mittaus Esimerkkejä: jakotaulut, virrankatkaisijat, kiinteiden sähköjärjestelmien johtojen, virtakiskojen, haaroitusrasioiden, kytkimien ja pistorasioiden kytkennät sekä teollisuuden laitteet ja muut laitteet kuten esim. kiinteästi asennetut moottorit, jotka on kytketty pysyvästi kiinteään sähköjärjestelmään. Mittausluokka II : piirit jotka on kytketty suoraan pienjännitejärjestelmään. Esimerkkejä: kotitalouskoneet, kannettavat työkalut ja vastaavat laitteet. Mittausluokka I : piireille joita ei ole suoraan kytketty verkkoon Esimerkkejä: Piirit joiden syöttö ei tule verkosta ja verkon syöttämät piirit jotka on erikseen suojattu (sisäisesti). Jälkimmäisessä tapauksessa transienttirasitus vaihtelee. Tästä syystä standardi vaatii, että laitteen transienttiensietokyky on ilmoitettava käyttäjälle. EN - 3

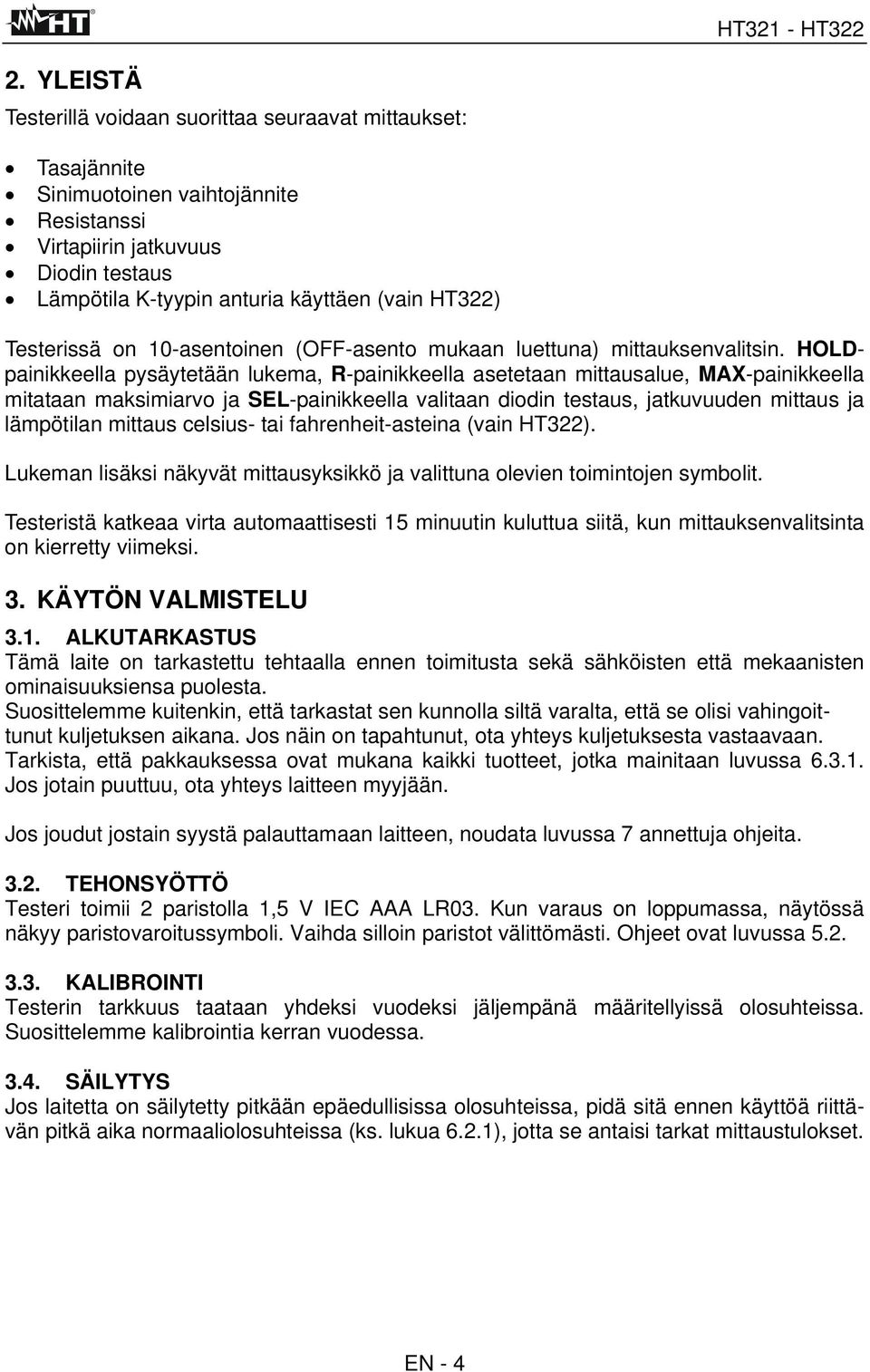

5 2. YLEISTÄ Testerillä voidaan suorittaa seuraavat mittaukset: Tasajännite Sinimuotoinen vaihtojännite Resistanssi Virtapiirin jatkuvuus Diodin testaus Lämpötila K-tyypin anturia käyttäen (vain HT322) Testerissä on 10-asentoinen (OFF-asento mukaan luettuna) mittauksenvalitsin. HOLDpainikkeella pysäytetään lukema, R-painikkeella asetetaan mittausalue, MAX-painikkeella mitataan maksimiarvo ja SEL-painikkeella valitaan diodin testaus, jatkuvuuden mittaus ja lämpötilan mittaus celsius- tai fahrenheit-asteina (vain HT322). Lukeman lisäksi näkyvät mittausyksikkö ja valittuna olevien toimintojen symbolit. Testeristä katkeaa virta automaattisesti 15 minuutin kuluttua siitä, kun mittauksenvalitsinta on kierretty viimeksi. 3. KÄYTÖN VALMISTELU 3.1. ALKUTARKASTUS Tämä laite on tarkastettu tehtaalla ennen toimitusta sekä sähköisten että mekaanisten ominaisuuksiensa puolesta. Suosittelemme kuitenkin, että tarkastat sen kunnolla siltä varalta, että se olisi vahingoittunut kuljetuksen aikana. Jos näin on tapahtunut, ota yhteys kuljetuksesta vastaavaan. Tarkista, että pakkauksessa ovat mukana kaikki tuotteet, jotka mainitaan luvussa Jos jotain puuttuu, ota yhteys laitteen myyjään. Jos joudut jostain syystä palauttamaan laitteen, noudata luvussa 7 annettuja ohjeita TEHONSYÖTTÖ Testeri toimii 2 paristolla 1,5 V IEC AAA LR03. Kun varaus on loppumassa, näytössä näkyy paristovaroitussymboli. Vaihda silloin paristot välittömästi. Ohjeet ovat luvussa KALIBROINTI Testerin tarkkuus taataan yhdeksi vuodeksi jäljempänä määritellyissä olosuhteissa. Suosittelemme kalibrointia kerran vuodessa SÄILYTYS Jos laitetta on säilytetty pitkään epäedullisissa olosuhteissa, pidä sitä ennen käyttöä riittävän pitkä aika normaaliolosuhteissa (ks. lukua 6.2.1), jotta se antaisi tarkat mittaustulokset. EN - 4

6 4. KÄYTTÖ 4.1. TESTERIN OSAT Etupuoli 1. LCD-näyttö 2. HOLD-painike 3. R-painike 4. MAX-painike 5. SEL-painike 6. Valopainike (vain HT322) 7. OFF-asento 8. Vaihtojännitteen mittausasento 9. Tasajännitteen mittausasento 10. Ω-asento 11. / -asento 12. OFF-asento (HT321) / -asento (HT322) 13. COM ja VΩ -tuloliitännät (HT321) COM ja VΩ -tuloliitännät (HT322) Kuva. 1: Testerin osat EN - 5

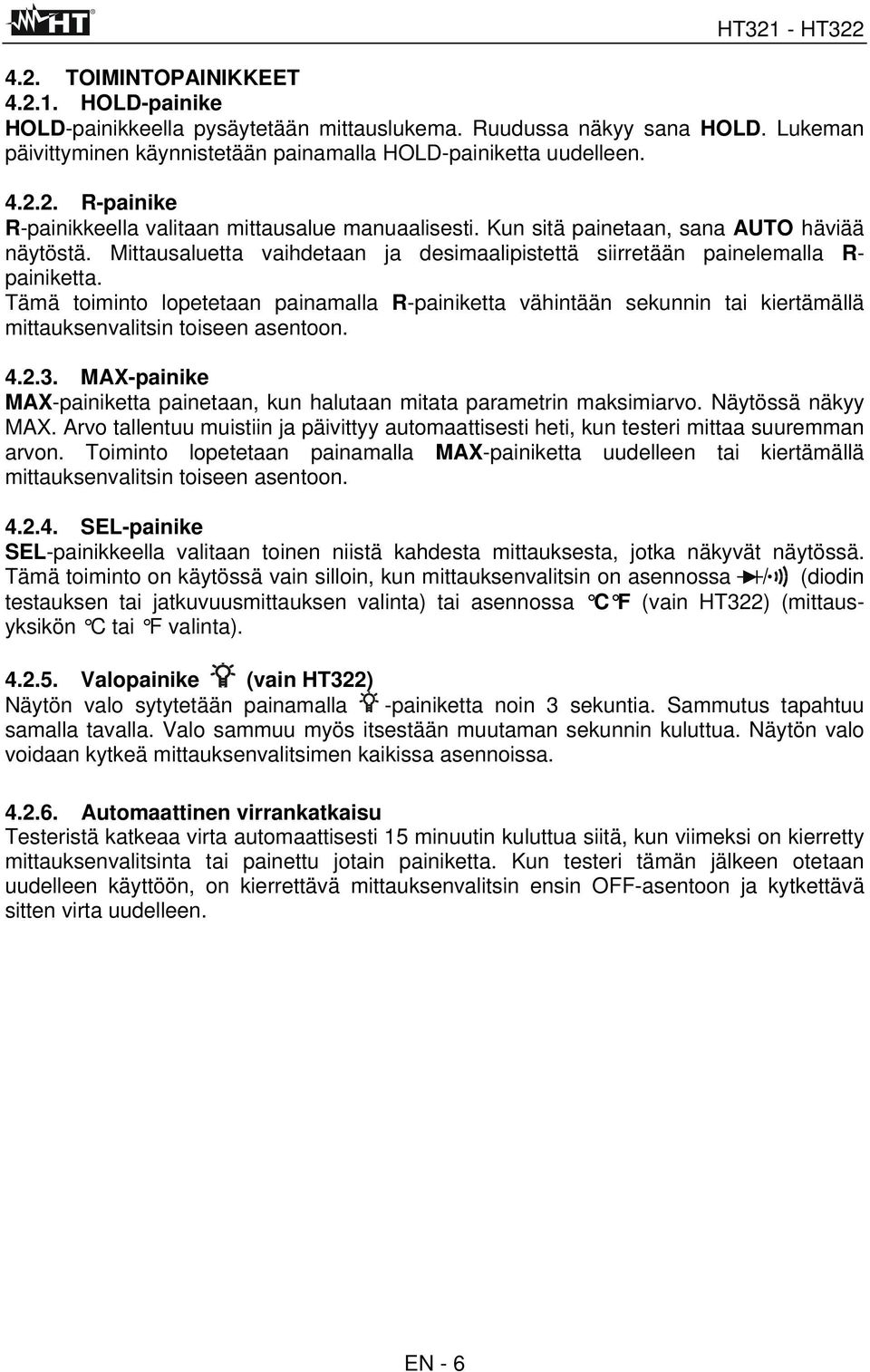

7 4.2. TOIMINTOPAINIKKEET HOLD-painike HOLD-painikkeella pysäytetään mittauslukema. Ruudussa näkyy sana HOLD. Lukeman päivittyminen käynnistetään painamalla HOLD-painiketta uudelleen R-painike R-painikkeella valitaan mittausalue manuaalisesti. Kun sitä painetaan, sana AUTO häviää näytöstä. Mittausaluetta vaihdetaan ja desimaalipistettä siirretään painelemalla R- painiketta. Tämä toiminto lopetetaan painamalla R-painiketta vähintään sekunnin tai kiertämällä mittauksenvalitsin toiseen asentoon MAX-painike MAX-painiketta painetaan, kun halutaan mitata parametrin maksimiarvo. Näytössä näkyy MAX. Arvo tallentuu muistiin ja päivittyy automaattisesti heti, kun testeri mittaa suuremman arvon. Toiminto lopetetaan painamalla MAX-painiketta uudelleen tai kiertämällä mittauksenvalitsin toiseen asentoon SEL-painike SEL-painikkeella valitaan toinen niistä kahdesta mittauksesta, jotka näkyvät näytössä. Tämä toiminto on käytössä vain silloin, kun mittauksenvalitsin on asennossa / (diodin testauksen tai jatkuvuusmittauksen valinta) tai asennossa C F (vain HT322) (mittausyksikön C tai F valinta) Valopainike (vain HT322) Näytön valo sytytetään painamalla -painiketta noin 3 sekuntia. Sammutus tapahtuu samalla tavalla. Valo sammuu myös itsestään muutaman sekunnin kuluttua. Näytön valo voidaan kytkeä mittauksenvalitsimen kaikissa asennoissa Automaattinen virrankatkaisu Testeristä katkeaa virta automaattisesti 15 minuutin kuluttua siitä, kun viimeksi on kierretty mittauksenvalitsinta tai painettu jotain painiketta. Kun testeri tämän jälkeen otetaan uudelleen käyttöön, on kierrettävä mittauksenvalitsin ensin OFF-asentoon ja kytkettävä sitten virta uudelleen. EN - 6

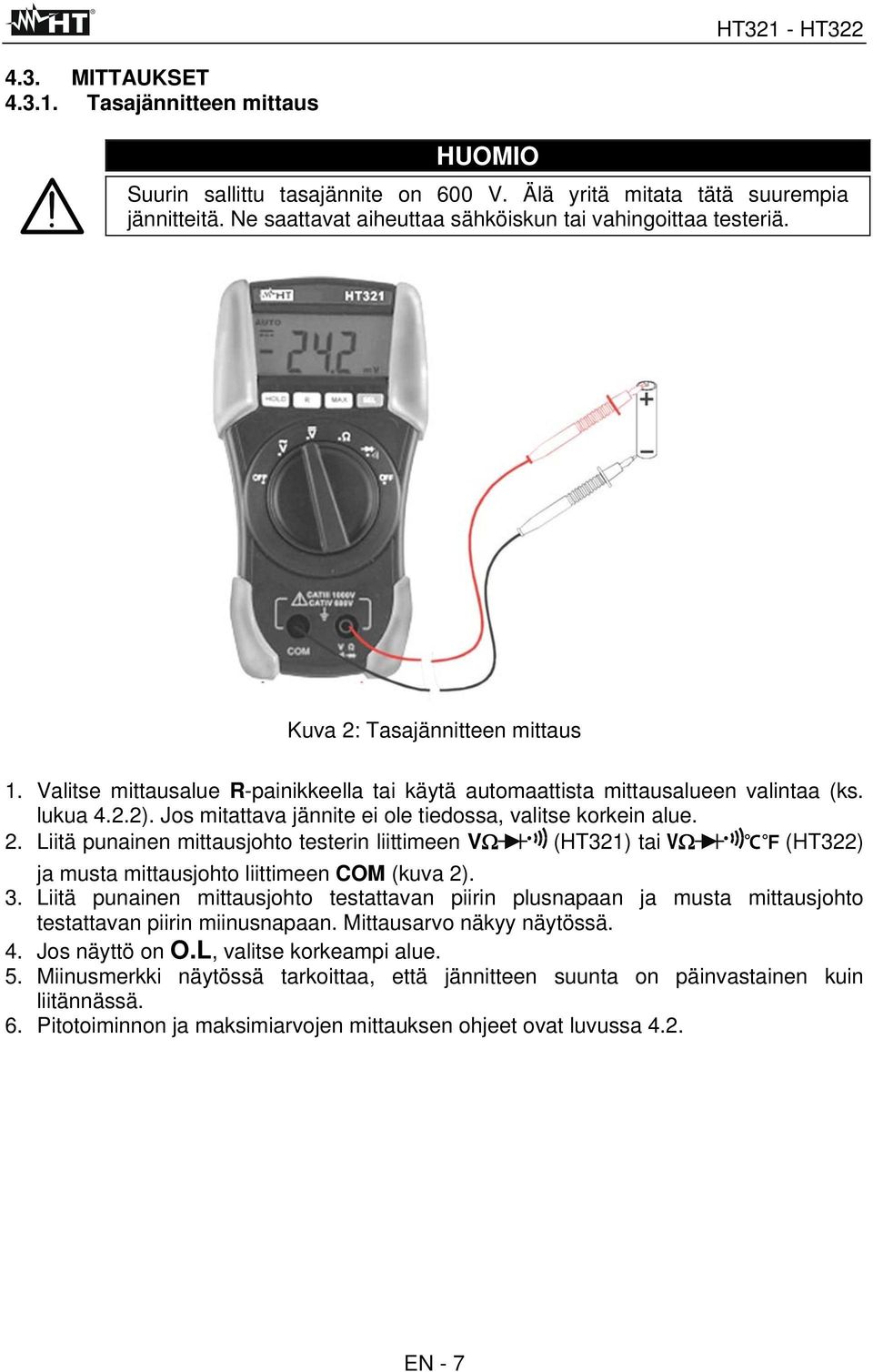

8 4.3. MITTAUKSET Tasajännitteen mittaus HUOMIO Suurin sallittu tasajännite on 600 V. Älä yritä mitata tätä suurempia jännitteitä. Ne saattavat aiheuttaa sähköiskun tai vahingoittaa testeriä. Kuva 2: Tasajännitteen mittaus 1. Valitse mittausalue R-painikkeella tai käytä automaattista mittausalueen valintaa (ks. lukua 4.2.2). Jos mitattava jännite ei ole tiedossa, valitse korkein alue. 2. Liitä punainen mittausjohto testerin liittimeen VΩ (HT321) tai VΩ (HT322) ja musta mittausjohto liittimeen COM (kuva 2). 3. Liitä punainen mittausjohto testattavan piirin plusnapaan ja musta mittausjohto testattavan piirin miinusnapaan. Mittausarvo näkyy näytössä. 4. Jos näyttö on O.L, valitse korkeampi alue. 5. Miinusmerkki näytössä tarkoittaa, että jännitteen suunta on päinvastainen kuin liitännässä. 6. Pitotoiminnon ja maksimiarvojen mittauksen ohjeet ovat luvussa 4.2. EN - 7

9 Vaihtojännitteen mittaus HUOMIO Suurin sallittu vaihtojännite on 600 V. Älä yritä mitata tätä suurempia jännitteitä. Ne saattavat aiheuttaa sähköiskun tai vahingoittaa testeriä. Kuva. 3: Vaihtojännitteen mittaus 1. Valitse mittausalue R-painikkeella tai käytä automaattista mittausalueen valintaa (ks. lukua 4.2.2). Jos mitattava jännite ei ole tiedossa, valitse korkein alue. 2. Liitä punainen mittausjohto testerin liittimeen VΩ (HT321) tai VΩ (HT322) ja musta mittausjohto liittimeen COM (kuva 3). 3. Liitä mittausjohdot testattavaan piiriin. Mittausarvo näkyy näytössä. 4. Jos näyttö on O.L, valitse korkeampi alue. 5. Pitotoiminnon ja maksimiarvojen mittauksen ohjeet ovat luvussa 4.2. EN - 8

10 Resistanssin mittaus HUOMIO Ennen resistanssin mittausta katkaise virta testattavasta piiristä ja pura varaus mahdollisista kondensaattoreista. Kuva 4: Resistanssin mittaus 1. Valitse mittausalue R-painikkeella tai käytä automaattista mittausalueen valintaa (ks. lukua 4.2.2). Jos mitattava resistanssi ei ole tiedossa, valitse korkein alue. 2. Liitä punainen mittausjohto testerin liittimeen VΩ (HT321) tai VΩ (HT322) ja musta mittausjohto liittimeen COM (kuva 4). 3. Liitä mittausjohdot testattavaan piiriin. Mittausarvo näkyy näytössä. 4. Ilmaukset ".value kω " ja ".value MΩ " (tai 2kΩ ja 2MΩ) tarkoittavat desimaalilukuja 0,kΩarvo ja 0,MΩ-arvo. Desimaalipisteen edessä oleva nolla ei näy. 5. Jos näyttö on O.L, valitse korkeampi alue. 6. Pitotoiminnon ja maksimiarvojen mittauksen ohjeet ovat luvussa 4.2. EN - 9

11 Jatkuvuusmittaus HUOMIO Ennen resistanssin mittausta katkaise virta testattavasta piiristä ja pura varaus mahdollisista kondensaattoreista. Kuva 5: Virtapiirin jatkuvuuden mittaus 1. Kierrä mittauksenvalitsin asentoon / ja paina SEL-painiketta. 2. Liitä punainen mittausjohto testerin liittimeen VΩ (HT321) tai VΩ (HT322) ja musta mittausjohto liittimeen COM. 3. Liitä mittausjohdot testattavaan piiriin. 4. Resistanssiarvo näkyy näytössä. Testeri antaa äänimerkin, jos lukema on pienempi kuin 120 Ω. 5. Näyttö O.L. tarkoittaa, että resistanssiarvo on suurempi kuin 2 kω. HUOMIO Mittarin antama lukema on viitteellinen, ei todellinen resistanssiarvo. EN - 10

12 Diodin testaus HUOMIO Ennen diodin testausta katkaise virta testattavasta piiristä ja pura varaus mahdollisista kondensaattoreista. Kuva 6: Diodin testaus 1. Kierrä mittauksenvalitsin asentoon /. 2. Liitä punainen mittausjohto testerin liittimeen VΩ (HT321) tai VΩ (HT322) ja musta mittausjohto liittimeen COM. 3. Liitä mittausjohdot testattavaan diodiin. Ota huomioon oikea napaisuus. 4. Näytössä näkyy kynnysjännite millivoltteina. 5. Jos jännite on 0 V, diodin P-N-yhteys on oikosuljettuna. 6. Näyttö O.L tarkoittaa, että diodin napaisuus on päinvastainen eikä P-N-yhteyttä ole. EN - 11

13 Lämpötilan mittaus (vain HT322) Kuva 7: Lämpötilan mittaus 1. Kierrä mittauksenvalitsin asentoon C F. 2. Valitse SEL-painikkeella C tai F. 3. Liitä lämpötila-anturin sovitin T10 liittimiin VΩ ja COM. Kiinnitä huomiota punaiseen ja mustaan väriin (Kuva 7). 4. Liitä lämpötila-anturi (ks. lukua 6.3.2) sovittimeen ottaen huomioon oikea napaisuus. Lukema näkyy näytössä. 5. Pitotoiminnon ja maksimiarvojen mittauksen ohjeet ovat luvussa 4.2. EN - 12

14 5. HOITO HT321 - HT YLEISTÄ Tämä mittari on tarkkuuslaite. Noudata sen käytössä ja säilytyksessä tässä käyttöohjeessa annettuja ohjeita, jotta se pysyisi vahingoittumattomana ja olisi turvallinen käyttää. Mittaria ei saa pitää korkeassa lämpötilassa eikä kosteassa ympäristössä. Sitä ei myöskään pidä asettaa alttiiksi suoralle auringonpaisteelle. Kytke mittari pois toiminnasta käytön jälkeen. Jos sitä on tarkoitus säilyttää pitkähkö aika käyttämättömänä, poista paristo, jottei sen mahdollinen vuoto vahingoittaisi mittarin sisäosia PARISTOJEN VAIHTO Vaihda paristot, kun paristovaroitussymboli näkyy näytössä (ks. lukua 6.1.7). HUOMIO Sähköiskun välttämiseksi on mittausjohdot irrotettava virtapiiristä ennen pariston vaihtoa. 1. Kierrä mittauksenvalitsin OFF-asentoon. 2. Irrota mittausjohdot liittimistä. 3. Irrota paristolokeron kannen kiinnitysruuvit ja ota kansi pois. 4. Vaihda paristot uusiin samanlaisiin (ks. lukua 6.1.7). Kiinnitä huomiota napaisuuteen. 5. Aseta lokeron kansi paikoilleen ja kiinnitä ruuveilla. 6. Toimita käytetyt paristot niille tarkoitettuun keräyspisteeseen PUHDISTUS Puhdista laite kuivalla, pehmeällä kankaalla. Älä käytä kosteaa kangasta, vettä tai liuottimia TESTERIN HÄVITYS Huom! Tämä symboli tarkoittaa, että loppuun käytetty laite ja sen varusteet pitää toimittaa sähkö- ja elektroniikkaromun keräyspaikkaan. EN - 13

15 6. TEKNISET TIEDOT HT321 - HT MITTAUSTIEDOT Tarkkuus ilmaistaan [% lukemasta + numeroiden lukumäärä]. Ilmoitetut tiedot pätevät, kun ympäristön lämpötila on 23 C ± 5 C ja ilman suhteellinen kosteus <75 %. Tasajännite Alue Erottelu Tarkkuus Tuloimpedanssi Ylikuormitussuoja 200mV 0.1mV 2V 0.001V ±(0.8% lukemasta + 20V 0.01V 1 numero) 10MΩ 600VDC/ACrms 200V 0.1V 600V 1V ±(1.0%lkm +2nroa) Vaihtojännite Alue Erottelu Tarkkuus (45 400Hz) 200mV 0.1mV ei varmuutta 2V 0.001V 20V 0.01V 200V 0.1V 600V 1 V Resistanssi ±(1.5% lukemasta + 3 numeroa) Alue Erottelu Tarkkuus 200Ω 0.1Ω ±(1.0%lkm + 8nroa) 2kΩ 0.001kΩ 20kΩ 0.01kΩ ±(1.0% lukemasta + 200kΩ 0.1kΩ 3 numeroa) 2MΩ 0.001MΩ 20MΩ 10kΩ ±(3.0%lkm + 3nroa) Tuloimpedanssi 10MΩ Avoimen piirin jännite max Noin 3.0V Ylikuormitussuoja 600VCC/CArms Ylikuormitussuoja 600VDC/ACrms (<30 sekuntia) Diodin testaus Alue Jatkuvuusmittaus Alue Erottelu Avoimen piirin jännite max Ylikuormitussuoja 1mV Noin 1.5Vdc 600Vrms (< 30sekuntia) Summeri Avoimen piirin jännite max Ylikuormitussuoja < 120Ω Noin 1.5Vdc 600Vrms (< 30sekuntia) Lämpötilan mittaus K-anturilla (vain HT322) Alue Erottelu Tarkkuus Ylikuormitussuoja F 31 F 32 F 1382 F 1 1 F ±5 C ±(2.0% lkm+3 nroa) ±9 F ±(2.0% lkm + 5 nroa) 600VDC/Acrms (<30 sekuntia) EN - 14

16 Turvallisuus Standardi: EN Eristys: Luokka 2, kaksoiseristys Epäpuhtausluokka: 2 Ylijänniteluokka: CAT IV 600V Suurin käyttökorkeus: 2000 m Yleistiedot Mekaaniset ominaisuudet Mitat: Paino (sis paristot): 163 x 88 x 48 mm noin 280 g Virtalähde Paristotyyppi: 2 kpl 1,5 V AAA MN2400 LR03 AM4 Paristovaroitus: Symboli näytössä Paristojen kesto: noin 220 tuntia Näyttö Näytön tyyppi: LCD, 3½ numeroa, suurin näyttö symboleita ja desimaalipiste 6.2. YMPÄRISTÖVAATIMUKSET Ilmasto Viitelämpötila: 23 ± 5 C Käyttölämpötila: C Suhteellinen kosteus: <80% Säilytyslämpötila: C Säilytyskosteus: <70% Sähkömagneettinen suojaus Tämä laite on pienjännitedirektiivin 73/23/EY sekä EMC-direktiivin 89/336/EY ja sen korjauksen 93/68/EY vaatimusten mukainen VARUSTEET Vakiopakkaus Testeri HT321 tai HT322 Kantolaukku Mittausjohdot Käyttöohje Paristot Takuukortti Lisävarusteet Tuote Koodi Sovitin K-anturia varten T10 K-tyypin lämpötila-anturi ilmalle ja kaasuille ( C) TK107 K-tyypin lämpötila-anturi puolijähmeille aineille ( C) TK108 K-tyypin lämpötila-anturi nesteille ( C) TK109 K-tyypin pintalämpötila-anturi ( C) TK100 K-tyypin pintalämpötila-anturi, johto 90 ( C) TK111 EN - 15

17 7. TAKUU JA HUOLTO HT321 - HT TAKUU Vastaamme aine- ja valmistusvioista yhden vuoden ajan yleisten myyntiehtojemme mukaisesti. Tänä aikana pidätämme oikeuden korjata tai vaihtaa viallisen laitteen. Laite tulee palauttaa huoltoon omalla kustannuksella ja sen mukaan on liitettävä selostus viasta. Laite tulee palauttaa alkuperäispakkauksessaan. Jos näin ei menetellä ja laite vahingoittuu matkalla, lähettäjä vastaa tästä vahingosta aiheutuneista kustannuksista. Valmistaja ei korvaa laitteen mahdollisesti aiheuttamia henkilö- ja ainevahinkoja. Takuu ei koske seuraavia tapauksia: Varusteet ja paristot eivät kuulu takuun piiriin Laitetta on käytetty väärin tai yhteen sopimattomien varusteiden kanssa. Riittämättömästä pakkauksesta aiheutunut vaurio, kun laite lähetetään huoltoon. Joku muu kuin valtuutettu huoltohenkilö on korjannut laitteen. Laitteeseen on tehty jokin muutos ilman valmistajan lupaa. Tämän käyttöohjeen sisältöä ei saa jäljentää missään muodossa ilman valmistajan lupaa. Kaikki tuotteemme ovat patentoituja ja niiden tavaramerkit rekisteröityjä. Varaamme oikeuden hintamuutoksiin ja teknisen kehityksen tuomiin muutoksiin HUOLTO Jos laite ei toimi tarkoitetulla tavalla, tarkasta paristo ja mittausjohdot ja vaihda ne tarvittaessa. Ellei laite edelleenkään toimi niin kuin pitää, tarkasta, käytätkö sitä oikein käyttöohjeen mukaisesti. Jos laite on toimitettava huoltoon korjattavaksi tai vaihdettavaksi, sovi toimituksesta etukäteen. Laitteen mukana tulee lähettää selostus viasta. Laite tulee palauttaa alkuperäispakkauksessaan. Jos näin ei menetellä ja laite vahingoittuu matkalla, lähettäjä vastaa tästä vahingosta aiheutuneista kustannuksista. Valmistaja ei korvaa laitteen mahdollisesti aiheuttamia henkilö- ja ainevahinkoja. EN - 16
