NOSTO- JA SIIRTOLAITEKAAPELIT

Transkriptio

1 NOSTO- JA SIIRTOLAITEKAAPELIT VIRRANSYÖTTÖ- JA OHJAUSLAITTEET 1 SKS-automaatio Oy Martinkyläntie 50, PL 122, Vantaa, fi, faksi , puh. * Etelä-Suomi Martinkyläntie Vantaa Puh. (09) Faksi (09) Länsi-Suomi Mustionkatu Turku Puh. (02) Faksi (02) Keski-Suomi Hämeenkatu 6 A Tampere Puh. (03) Faksi (03) Tavaraosoite Varastokatu Hyvinkää Puh. (09) Faksi (09)

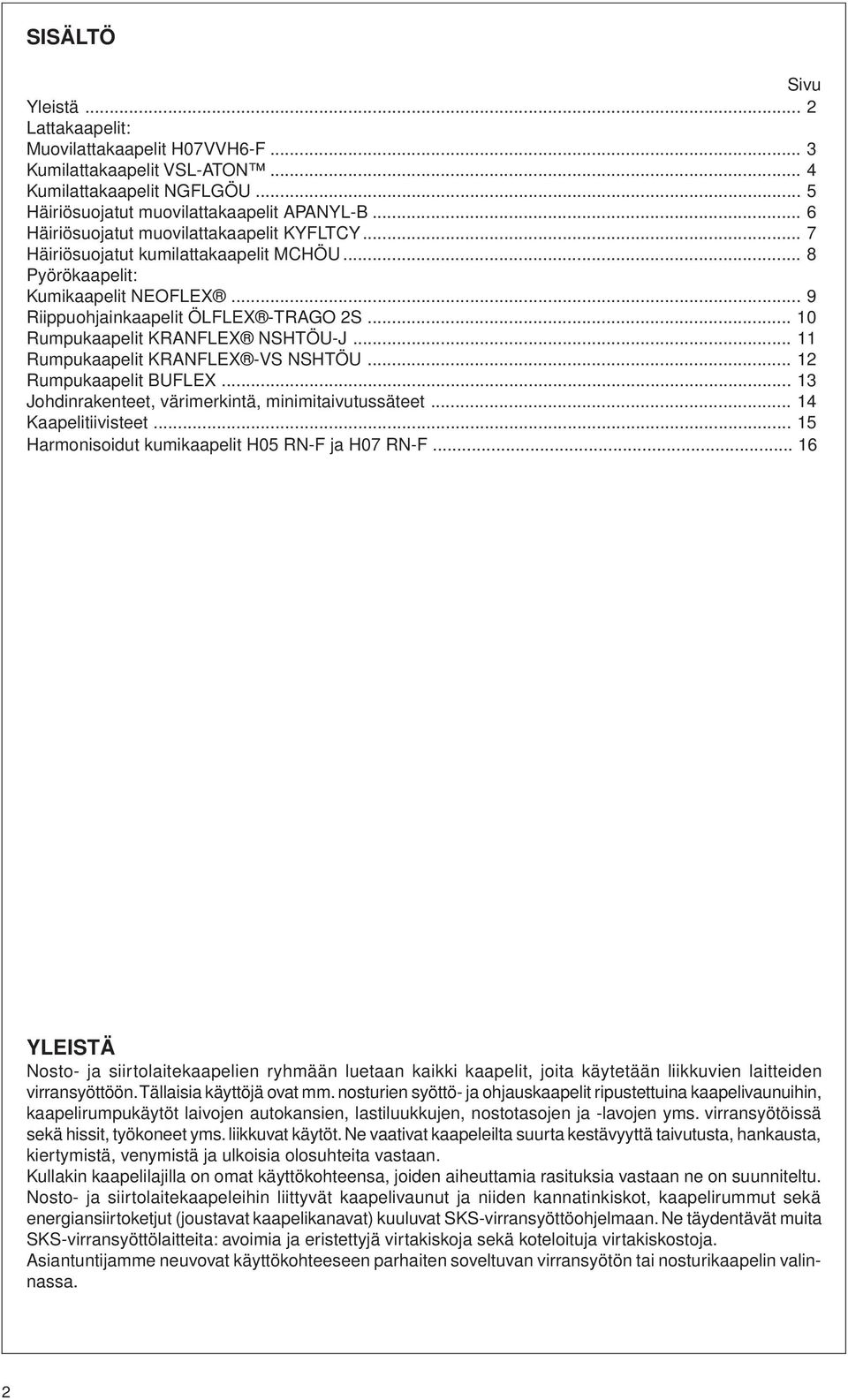

2 SISÄLTÖ Sivu Yleistä... 2 Lattakaapelit: Muovilattakaapelit H07VVH6-F... 3 Kumilattakaapelit VSL-ATON... 4 Kumilattakaapelit NGFLGÖU... 5 Häiriösuojatut muovilattakaapelit APANYL-B... 6 Häiriösuojatut muovilattakaapelit KYFLTCY... 7 Häiriösuojatut kumilattakaapelit MCHÖU... 8 Pyörökaapelit: Kumikaapelit NEOFLEX... 9 Riippuohjainkaapelit ÖLFLEX -TRAGO 2S Rumpukaapelit KRANFLEX NSHTÖU-J Rumpukaapelit KRANFLEX -VS NSHTÖU Rumpukaapelit BUFLEX Johdinrakenteet, värimerkintä, minimitaivutussäteet Kaapelitiivisteet Harmonisoidut kumikaapelit H05 RN-F ja H07 RN-F YLEISTÄ Nosto- ja siirtolaitekaapelien ryhmään luetaan kaikki kaapelit, joita käytetään liikkuvien laitteiden virransyöttöön. Tällaisia käyttöjä ovat mm. nosturien syöttö- ja ohjauskaapelit ripustettuina kaapelivaunuihin, kaapelirumpukäytöt laivojen autokansien, lastiluukkujen, nostotasojen ja -lavojen yms. virransyötöissä sekä hissit, työkoneet yms. liikkuvat käytöt. Ne vaativat kaapeleilta suurta kestävyyttä taivutusta, hankausta, kiertymistä, venymistä ja ulkoisia olosuhteita vastaan. Kullakin kaapelilajilla on omat käyttökohteensa, joiden aiheuttamia rasituksia vastaan ne on suunniteltu. Nosto- ja siirtolaitekaapeleihin liittyvät kaapelivaunut ja niiden kannatinkiskot, kaapelirummut sekä energiansiirtoketjut (joustavat kaapelikanavat) kuuluvat SKS-virransyöttöohjelmaan. Ne täydentävät muita SKS-virransyöttölaitteita: avoimia ja eristettyjä virtakiskoja sekä koteloituja virtakiskostoja. Asiantuntijamme neuvovat käyttökohteeseen parhaiten soveltuvan virransyötön tai nosturikaapelin valinnassa. 2

3 Muovilattakaapelit H07VVH6-F Muovieristeiset lattakaapelit soveltuvat sisätilojen nosturi- ja kuljetinlaitteiden ohjaus- ja virransyöttökaapeleiksi. Niitä voidaan käyttää myös kuivissa, lämmittämättömissä sisätiloissa aina 5 C lämpötiloihin asti. Johdin: Johdineriste: Vaippa: Hienosäikeinen, kirkas kupari PVC-pohjainen muovi Kylmänkestävä musta erikois PVC -seos Johdinluku Kaapelin Kupari- Paino x poikki- ulkomitat paino pinta mm 2 mm kg/km kg/km 4 x 1,5 5,0 x 15, x 1,5 5,0 x 18, x 1,5 5,0 x 27, x 1,5 5,0 x 30, x 1,5 5,0 x 36, x 1,5 5,0 x 41, x 2,5 5,7 x 18, x 2,5 5,7 x 22, x 2,5 5,7 x 33, x 2,5 5,7 x 37, x 2,5 5,7 x 44, x 2,5 5,7 x 51, Johdinluku Kaapelin Kupari- Paino x poikki- ulkomitat paino pinta mm 2 mm kg/km kg/km 4 x 10 9,6 x 31, x 16 10,9 x 35, x 25 12,7 x 41, x 35 15,7 x 49, x 50 19,1 x 61, x 70 21,5 x 70, x 4 6,9 x 21, x 4 6,9 x 26, x 4 6,9 x 38, x 6 7,6 x 24, x 6 7,6 x 29, x 6 7,6 x 43, Minimitaivutussäde: VDE 0298, osa 3. Katso sivu 14. Käyttölämpötila: - siirreltävä asennus 5 C +70 C Nimellisjännite: 450/750 V Koestusjännite: 2500 V Johdinrakenne: Hienosäikeinen VDE 0295, luokka 5 Johdintunnukset: 5-johtimisiin asti värimerkityt (VDE 0293) 7-johtimisista alkaen mustat johtimet valkoisin numeroin Keltavihreä Valmistettu VDE:n ohjeiden mukaan: 0281 (H07VVH6-F) 3

4 Kumilattakaapelit VSL-ATON TM 450/750 V Liitäntäkaapeleina nosto- ja siirtolaitteissa sekä liikkuvissa koneissa kuivissa, kosteissa ja märissä sisäja ulkotiloissa. Johdin: Johdineriste: Vaippa: Hienosäikeinen, tinattu kupari EPDM-kumi Musta ATON-kumi Johdinluku Kaapelin Paino Minimi- 1) x poikki- ulkomitat taivutuspinta säde mm 2 mm kg/km mm 4 x 1,5 S 7,0 x 18, x 2,5 S 8,0 x 21, x 6 S 9,5 x 28, x 10 S 11,5 x 35, x 16 S 13,0 x 40, x 25 S 15,0 x 48, x 35 S 17,5 x 56, x 50 S 20,5 x 65, x 70 S 22,5 x 73, x 2,5 S 8,0 x 26, x 1,5 S 7,0 x 33, x 2,5 S 8,0 x 39, x 1,5 S 7,0 x 48, x 2,5 S 8,0 x 56, x 1,5 S 7,0 x 70, x 2,5 S 8,0 x 82, ) Käytetään kaapelivaunuasennuksissa, muissa tapauksissa minimitaivutussäteet ovat kaksinkertaiset. Käyttölämpötila: 50 C +85 C Nimellisjännite: 450/750 V Koestusjännite: 2500 V Johdinrakenne: Hienosäikeinen, VDE 0295, luokka 5 Johdintunnukset: 5-johtimisiin asti värimerkityt (VDE 0293) 8-johtimisista alkaen mustat johtimet valkoisin numeroin Keltavihreä 4

5 NEOFLEX -kumilattakaapelit NGFLGÖU Kumieristeiset lattakaapelit soveltuvat ulkotiloihin ja muualle, missä kaapeleilta vaaditaan kestävyyttä pakkasta, kosteutta ja kemikaaleja, mm. öljyjä vastaan. Johdin: Johdineriste: Vaippa: Hienosäikeinen, kirkas kupari Luonnonkumi Musta neopreenipohjainen erikoisseos Johdinluku Kaapelin Kupari- Paino x poikki- ulkomitat paino pinta mm 2 mm kg/km kg/km 4 x 1,5 5,6 x 16, x 1,5 5,6 x 21, x 1,5 5,6 x 28, x 1,5 5,6 x 31, x 1,5 5,6 x 39, x 1,5 5,6 x 46, x 1,5 13,2 x 54, x 2,5 6,9 x 20, x 2,5 6,9 x 25, x 2,5 6,9 x 33, x 2,5 6,9 x 37, x 2,5 7,5 x 55, x 2,5 16,4 x 75, Johdinluku Kaapelin Kupari- Paino x poikki- ulkomitat paino pinta mm 2 mm kg/km kg/km 5 x 4 8,7 x 33, x 6 9,6 x 37, x 16 12,2 x 48, x 25 15,0 x 59, x 4 8,7 x 43, x 6 9,5 x 46, x 10 11,5 x 58, x 16 13,5 x 68, x 25 16,2 x 82, x 35 18,0 x 94, x 4 8,6 x 25, x 6 9,3 x 28, x 10 11,5 x 35, x 16 13,4 x 41, x 25 16,0 x 49, x 35 17,7 x 55, x 50 20,4 x 64, x 70 23,0 x 73, x 95 26,4 x 85, x ,6 x 92, Minimitaivutussäde: VDE 0298, osa 3. Katso sivu 14. Käyttölämpötila: - siirreltävä asennus 35 C +80 C Nimellisjännite: 300/500 V Koestusjännite: 2000 V Johdinrakenne: Hienosäikeinen, VDE 0295, luokka 5 Johdintunnukset: 5-johtimisiin asti värimerkityt (VDE 0293) 7-johtimisista alkaen mustat johtimet valkoisin numeroin Keltavihreä Valmistettu: VDE 0250 ohjeiden mukaan 5

6 Häiriösuojatut muovilattakaapelit APLANYL-B Häiriösuojattuja muovilattakaapeleita voidaan käyttää tiedonsiirto- ja tehonsyöttökaapeleina nostureissa, tavarahisseissä ja muissa liikkuvissa laitteissa. Johdin: Hienosäikeinen, kirkas kupari Johdineriste: PVC Häiriösuojaus: Kirkas kuparilankapalmikko Vaippa: Kylmänkestävä musta PVC Kuva 1 Kuva 2 Kuva Johdinluku Kaapelin Kupari- Paino Minimix poikki- ulkomitat paino taivutuspinta säde mm 2 mm kg/km kg/km mm 4 x 1,5 5,5 x 18, x 1,5 5,5 x 34, x 1,5 5,5 x 50, x 6,0 9,0 x 29, x 10,0 11,0 x 37, x 16,0 14,0 x 46, Erikoistilauksesta myös muita kokoja. Kuva 1 2 Käyttölämpötila: 25 C +60 C 30 C +60 C Nimellisjännite: 300/500 V 600/1000 V Koestusjännite: 1000 V (johtimen ja häiriösuojauksen välillä) 2000 V 2500 V Johdintunnukset: Numeroidut Värimerkityt (VDE 0293) Keltavihreä 6

7 Häiriösuojatut muovilattakaapelit KYFLTCY Häiriösuojattuja muovilattakaapeleita voidaan käyttää ohjaus- ja tiedonsiirtokaapeleina nostureissa, tavarahisseissä ja korkeavarastoissa sekä muissa liikkuvissa laitteissa. Johdin: Hienosäikeinen, kirkas kupari Johdineriste: Musta PVC Häiriösuojaus: Tinattu kuparilankapalmikko Vaippa: Kylmänkestävä musta PVC (KYFLTCY) Laji Johdinluku Johdinsäikeiden Kaapelin Kupari- Paino x poikki- määrä x ulkomitat paino pinta johdinsäikeen halkaisija mm 2 n. mm n. mm kg/km kg/km YCFLY* 5 x 0,5 28 x 0,15 3,4 x 21,0 61,4 100 KYFLTCY** 5 x 4 x 0,5 28 x 0,15 7,2 x 37,4 133,0 439 KYFLTCY** 8 x 7 x 0,5 28 x 0,15 11,7 x 68,6 455, KYFLTCY** 4 x 4 x 1,0 57 x 0,15 11,0 x 33,5 315,0 400 KYFLTCY** 6 x 2,5 75 x 0,20 7,2 x 37, * Kukin johdin erikseen suojattu ** Suojattu 4 tai 7 johtimen ryhmissä Erikoistilauksesta myös muita kokoja. Minimitaivutussäde: Käyttölämpötila: Nimellisjännite: Koestusjännite: Johdintunnukset: 10 x kaapelin paksuus 30 C +70 C 300/500 V 1200 V Mustat numeroidut johtimet 7

8 Häiriösuojatut kumilattakaapelit MCHÖU Häiriösuojattuja MCHÖU-kaapeleita voidaan käyttää vaativissa ympäristöolosuhteissa sekä sisä- että ulkotiloissa. Johdin: Hienosäikeinen, kirkas kupari Johdineriste: Musta EPDM-kumi Häiriösuojaus: Jokaisen johtimen ympärillä 0,16 mm:n tinatusta kuparilangasta tehty n. 80% häiriösuojaus Vaippa: Musta neopreenikumi Laji Johdinluku Johdinsäikeiden Kaapelin Kupari- Paino x poikki- määrä x ulkomitat paino pinta johdinsäikeen halkaisija mm 2 n. mm n. mm kg/km kg/km MCHÖU-J 4 x 1,5 80 x 0,16 7,9 x 22, MCHÖU-JZ 8 x 1,5 80 x 0,16 7,9 x 42, MCHÖU-JZ 12 x 1,5 80 x 0,16 7,9 x 61, MCHÖU-J 4 x 2,5 130 x 0,16 8,5 x 25, MCHÖU-JZ 6 x 2,5 130 x 0,16 8,5 x 34, MCHÖU-JZ 12 x 2,5 130 x 0,16 8,9 x 68, Minimitaivutussäde: VDE 0298, osa 3. Katso sivu 14 Käyttölämpötila: 35 C +80 C Nimellisjännite: 300/500 V Koestusjännite: 2000 V Johdintunnukset: Mustat numeroidut johtimet 8

9 NEOFLEX -kumikaapelit NEOFLEX -pyörökaapeleita käytetään ohjauskaapeleina kohteissa, joissa kaapelilta vaaditaan mekaanista tai kemiallista kestävyyttä. Neopreenipohjainen erikoisvaippa kestää kosteutta ja useimpia käytössä olevia kemikaaleja, kuten happoja, öljyjä sekä orgaanisia aineita. Kaapelin keskellä oleva tekstiilipunos antaa sille erinomaisen vetolujuuden, joten se soveltuu riippuohjainkäyttöön. Johdin: Johdineriste: Vaippa: Vedonpoistoköysi: Hienosäikeinen, kirkas kupari Kumisekoitus Musta neopreenipohjainen erikoisseos Tekstiilipunos Johdin- Johdinluku Veto- Ulko- Kupari- Paino rakenne x poikkipinta lujuus halkaisija paino mm 2 N mm kg/km kg/km 1 mm 2 2 x , x 0,15 3 x , x , x , x , x , x , x , x , x , x , x , x , x , x , ,5 mm 2 2 x 1, , x 0,2 3 x 1, , x 1, , x 1, , x 1, , x 1, , x 1, , x 1, , x 1, , x 1, , x 1, , x 1, , x 1, , x 1, , x 1, , x 1, , Johdin- Johdinluku Veto- Ulko- Kupari- Paino rakenne x poikkipinta lujuus halkaisija paino mm 2 N mm kg/km kg/km 2,5 mm 2 2 x 2, , x 0,2 3 x 2, , x 2, , x 2, , x 2, , x 2, , x 2, , x 2, , x 2, , x 2, , x 2, , mm 2 4 x , x 0,2 5 x , mm 2 4 x , x 0,2 5 x , mm 2 4 x , x 0,2 5 x , mm 2 4 x , x 0,2 5 x , Minimitaivutussäde: 12,5 x kaapelin halkaisija Käyttölämpötila: - siirreltävä asennus 25 C +70 C - kiinteä asennus 45 C +70 C Nimellisjännite: 300/500 V Koestusjännite: 3000 V Eristysvastus: >10 GΩ x cm Johdinrakenne: Katso taulukko Johdintunnukset: 5-johtimisiin asti värimerkityt (VDE 0293) 6-johtimisista alkaen mustat johtimet valkoisin numeroin Keltavihreä Valmistettu: VDE 0250 ohjeiden mukaan Vetolujuus: Katso taulukko 9

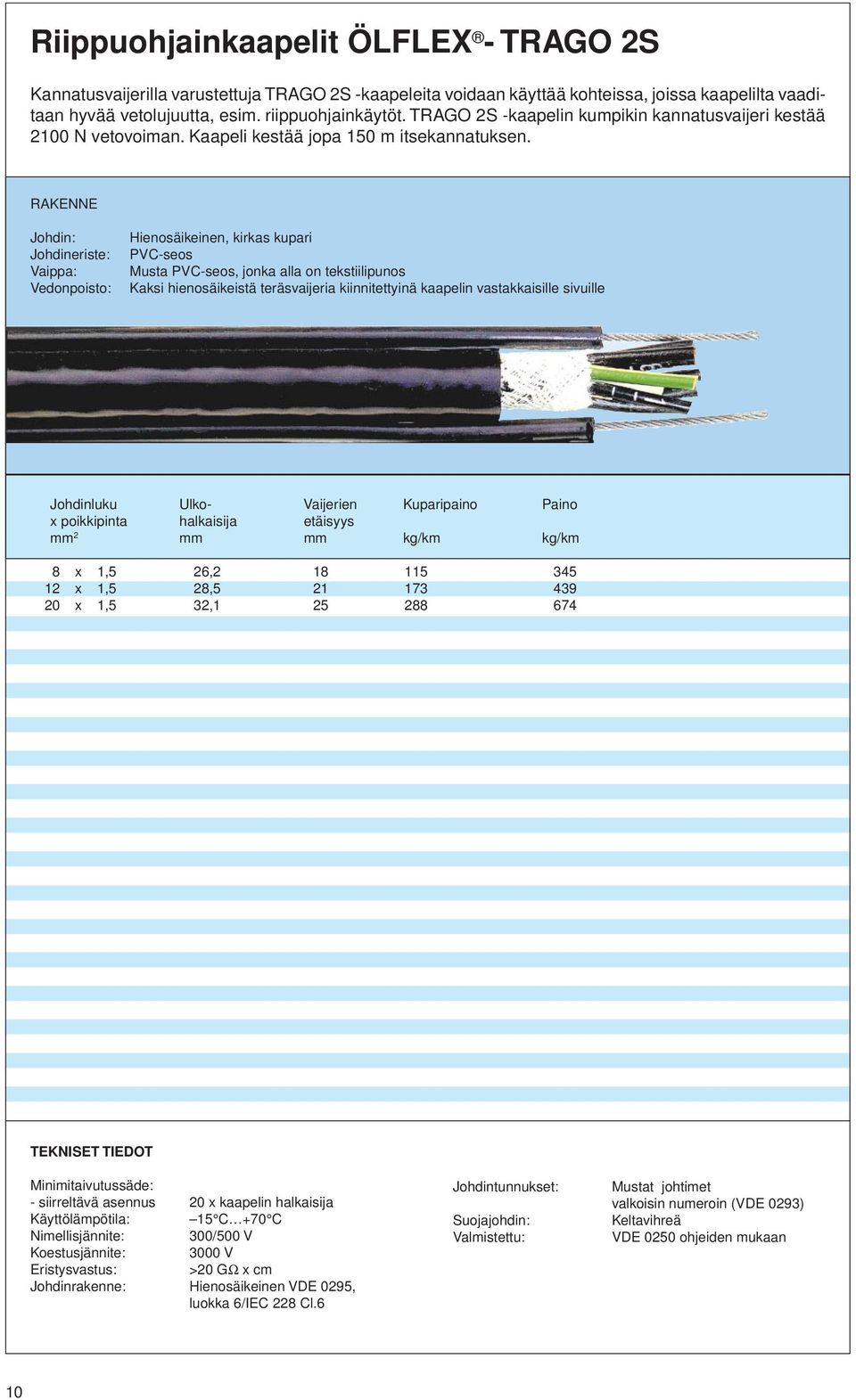

10 Riippuohjainkaapelit ÖLFLEX - TRAGO 2S Kannatusvaijerilla varustettuja TRAGO 2S -kaapeleita voidaan käyttää kohteissa, joissa kaapelilta vaaditaan hyvää vetolujuutta, esim. riippuohjainkäytöt. TRAGO 2S -kaapelin kumpikin kannatusvaijeri kestää 2100 N vetovoiman. Kaapeli kestää jopa 150 m itsekannatuksen. Johdin: Johdineriste: Vaippa: Vedonpoisto: Hienosäikeinen, kirkas kupari PVC-seos Musta PVC-seos, jonka alla on tekstiilipunos Kaksi hienosäikeistä teräsvaijeria kiinnitettyinä kaapelin vastakkaisille sivuille Johdinluku Ulko- Vaijerien Kuparipaino Paino x poikkipinta halkaisija etäisyys mm 2 mm mm kg/km kg/km 8 x 1,5 26, x 1,5 28, x 1,5 32, Minimitaivutussäde: - siirreltävä asennus 20 x kaapelin halkaisija Käyttölämpötila: 15 C +70 C Nimellisjännite: 300/500 V Koestusjännite: 3000 V Eristysvastus: >20 GΩ x cm Johdinrakenne: Hienosäikeinen VDE 0295, luokka 6/IEC 228 Cl.6 Johdintunnukset: Valmistettu: Mustat johtimet valkoisin numeroin (VDE 0293) Keltavihreä VDE 0250 ohjeiden mukaan 10

11 Rumpukaapelit KRANFLEX NSHTÖU-J KRANFLEX -rumpukaapeleilla on hyvät taivutusominaisuudet johtuen johtimien hienosäikeisyydestä, niiden lyhyestä kertauspituudesta sekä johtimien ja vaipan välisestä pinestä kitkasta. Ne soveltuvat kaapelirumpu-, ohjausrulla- ja energiansiirtoketjukäyttöön nosto-, siirto- ja kuljetinlaitteissa. Johdin: Johdineriste: Vaippa: Hienosäikeinen, tinattu kupari Luonnonkumi tai synteettinen kumi Neopreenipohjainen erikoisseos, jonka alla on tekstiilikerros Johdinluku Ulko- Kupari- Paino x poikki- halkaisija paino pinta mm 2 mm kg/km kg/km 3 x 1,5 13, x 1,5 15, x 1,5 15, x 1,5 16, x 1,5 22, x 1,5 25, x 1,5 28, x 1,5 30, x 2,5 15, x 2,5 17, x 2,5 18, x 2,5 19, x 2,5 24, x 2,5 28, x 2,5 33, x 2,5 34, x 2,5 48, Johdinluku Ulko- Kupari- Paino x poikki- halkaisija paino pinta mm 2 mm kg/km kg/km 4 x 4 19, x 4 22, x 6 21, x 6 24, x 10 25, x 10 27, x 16 28, x 16 31, x 25 33, x 35 38, x 50 44, x 70 52, x 95 61, Minimitaivutussäde: VDE 0298, osa 3 Käyttölämpötila: - siirreltävä asennus 30 C +60 C - kiinteä asennus 45 C +60 C Nimellisjännite: 600/1000 V Koestusjännite: 3000 V Eristysvastus: >10 GΩ x cm Johdinrakenne: HienosäikeinenVDE 0295, luokka 5/IEC 228 Cl.5 Johdintunnukset: 5-johtimisiin asti värimerkityt (VDE 0293) 7-johtimisista alkaen mustat johtimet valkoisin numeroin Keltavihreä Valmistettu: VDE 0250, osa 814 NSHTÖU ohjeiden mukaan 11

12 Kumikaapelit KRANFLEX -VS NSHTÖU KRANFLEX -VS on suunniteltu käyttöihin, joissa kaapeliin kohdistuu poikkeuksellisen suuri vetovoima. Tällaisia kohteita ovat mm. moottorikaapelirummut, taittopyöräsovellukset, kaapelin pitkät vapaat riiputukset. Johdin: Hienosäikeinen, kirkas kupari Johdineriste: Luonnonkumi tai synteettinen kumi Vaippa: Keltainen neopreenipohjainen erikoisseos, jonka alla on tekstiilipunos Kannatusköysi: Kevlar Johdinluku Ulko- Kuparipaino Paino Vetox poikkipinta halkaisija lujuus mm 2 mm kg/km kg/km N 7 x 1,5 20, x 1,5 26, x 1,5 27, x 1,5 31, x 1,5 33, x 1,5 35, x 2,5 23, x 2,5 31, x 4 23, x 10 27, x 16 31, x 16 34, x 25 37, x 35 40, x 50 47, x 70 51, x 95 58, Minimitaivutussäde: 7,5 x kaapelin halkaisija Käyttölämpötila: - siirreltävä asennus 25 C +80 C - kiinteä asennus 45 C +80 C Nimellisjännite: 600/1000 V Koestusjännite: 3000 V Eristysvastus: >10 GΩ x cm Johdinrakenne: Hienosäikeinen VDE 0295, luokka 5/IEC 228 Cl.5 Johdintunnukset: 5-johtimisiin asti värimerkityt (VDE 0293) 7-johtimisista alkaen mustat johtimet valkoisin numeroin Keltavihreä Valmistettu: VDE 0250, osa 814 ohjeiden mukaan 12

13 Rumpukaapelit BUFLEX BUFLEX on taipuisa tehonsyöttö- ja ohjauskaapeli vaativiin rumpukäyttöihin satamien kontti- ja pukkinostureissa. Polyuretaanivaippa antaa kaapelille erinomaisen kestävyyden mekaanista rasitusta vastaan. Lisäksi BUFLEX-kaapelien ulkohalkaisijat ovat erittäin pienet, joten rummun mitat saadaan myös pienemmiksi. Johdin: Hienosäikeinen, kirkas kupari (IEC 228, luokka 5) Johdineriste: Erikoismuovi Sisävaippa: PVC Ulkovaippa: Keltainen PUR Johdinluku Ulko- Kupari- Paino Sallittu *) x poikkipinta halkaisija paino kuormitusvirta mm 2 mm kg/km kg/km A BUFLEX-XP 12 x 2,5 22, x 2,5 22, x 2,5 24, x 2,5 26, x 2,5 27, BUFLEX-XP 4 x 2,5 12, x 4 14, x 6 15, x 10 18, x 16 22, BUFLEX-XP 12 x 1,5 18, x 1,5 18, x 1,5 21, x 1,5 23, x 1,5 24, BUFLEX-TP 3 x G x G x G x G x G x G x G *) Ympäristön lämpötila +30 C, kaapeli vapaasti alustalla. Johtimen lämpötila +85 C/TP, +90 C/XP. Minimitaivutussäde: - siirreltävä asennus 10 x kaapelin halkaisija - kiinteä asennus 6 x kaapelin halkaisija Käyttölämpötila: 30 C +60 C Johtimen lämpötila: maks. +85 C/TP, +90 C/XP Nimellisjännite: 0,6/1 kv Koestusjännite: 3500 V Johdintunnukset: värimerkityt (VDE 0293) Jaettu keltavihreä Sallittu vetovoima: maks. 20 N/mm 2 x kuparipoikkipinta 13

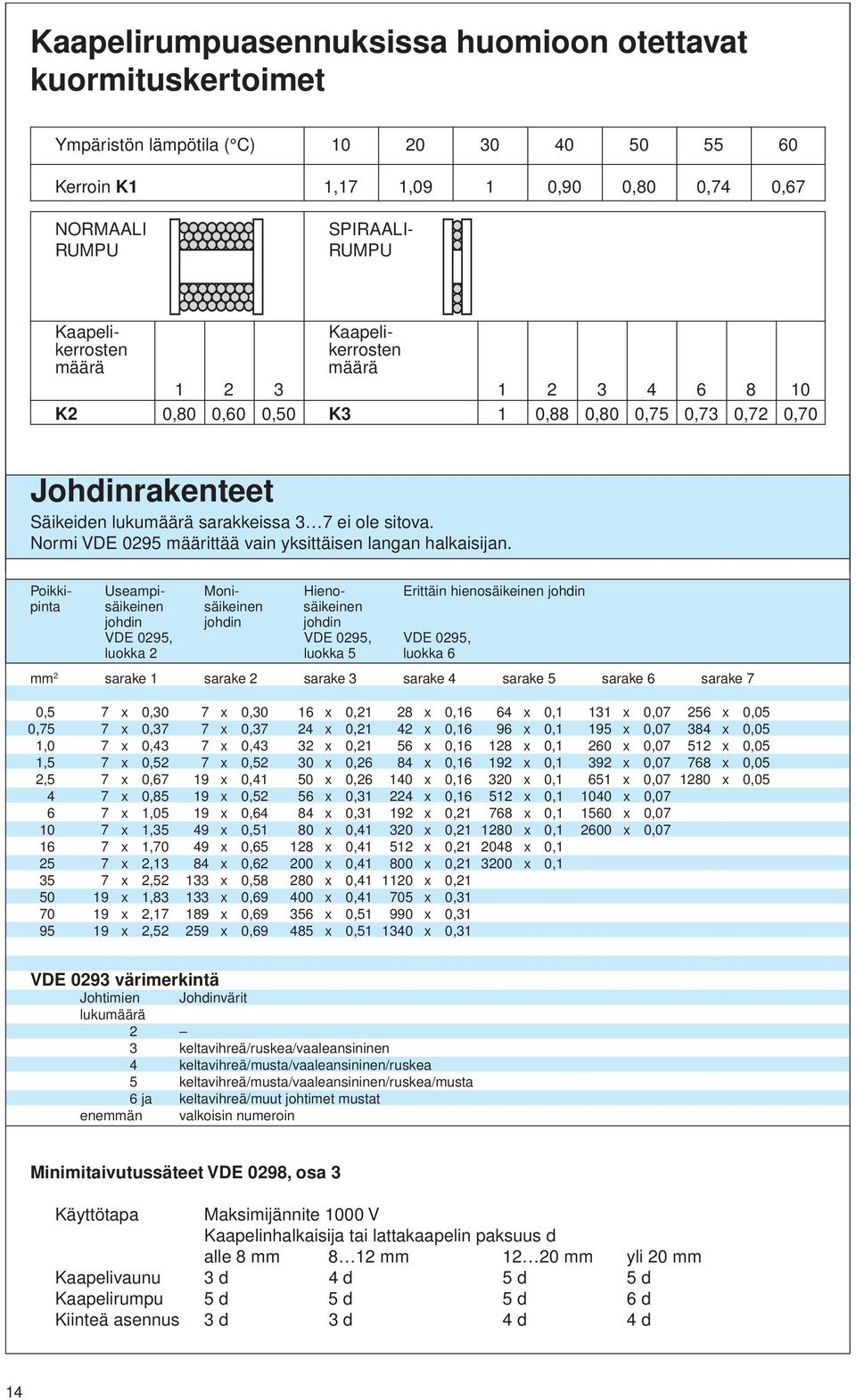

14 Kaapelirumpuasennuksissa huomioon otettavat kuormituskertoimet Ympäristön lämpötila ( C) Kerroin K1 1,17 1,09 1 0,90 0,80 0,74 0,67 NORMAALI RUMPU SPIRAALI- RUMPU Kaapeli- Kaapelikerrosten määrä kerrosten määrä K2 0,80 0,60 0,50 K3 1 0,88 0,80 0,75 0,73 0,72 0,70 Johdinrakenteet Säikeiden lukumäärä sarakkeissa 3 7 ei ole sitova. Normi VDE 0295 määrittää vain yksittäisen langan halkaisijan. Poikki- Useampi- Moni- Hieno- Erittäin hienosäikeinen johdin pinta säikeinen säikeinen säikeinen johdin johdin johdin VDE 0295, VDE 0295, VDE 0295, luokka 2 luokka 5 luokka 6 mm 2 sarake 1 sarake 2 sarake 3 sarake 4 sarake 5 sarake 6 sarake 7 0,5 7 x 0,30 7 x 0,30 16 x 0,21 28 x 0,16 64 x 0,1 131 x 0, x 0,05 0,75 7 x 0,37 7 x 0,37 24 x 0,21 42 x 0,16 96 x 0,1 195 x 0, x 0,05 1,0 7 x 0,43 7 x 0,43 32 x 0,21 56 x 0, x 0,1 260 x 0, x 0,05 1,5 7 x 0,52 7 x 0,52 30 x 0,26 84 x 0, x 0,1 392 x 0, x 0,05 2,5 7 x 0,67 19 x 0,41 50 x 0, x 0, x 0,1 651 x 0, x 0, x 0,85 19 x 0,52 56 x 0, x 0, x 0, x 0, x 1,05 19 x 0,64 84 x 0, x 0, x 0, x 0, x 1,35 49 x 0,51 80 x 0, x 0, x 0, x 0, x 1,70 49 x 0, x 0, x 0, x 0, x 2,13 84 x 0, x 0, x 0, x 0, x 2, x 0, x 0, x 0, x 1, x 0, x 0, x 0, x 2, x 0, x 0, x 0, x 2, x 0, x 0, x 0,31 VDE 0293 värimerkintä Johtimien Johdinvärit lukumäärä 2 3 keltavihreä/ruskea/vaaleansininen 4 keltavihreä/musta/vaaleansininen/ruskea 5 keltavihreä/musta/vaaleansininen/ruskea/musta 6 ja keltavihreä/muut johtimet mustat enemmän valkoisin numeroin Minimitaivutussäteet VDE 0298, osa 3 Käyttötapa Maksimijännite 1000 V Kaapelinhalkaisija tai lattakaapelin paksuus d alle 8 mm 8 12 mm mm yli 20 mm Kaapelivaunu 3 d 4 d 5 d 5 d Kaapelirumpu 5 d 5 d 5 d 6 d Kiinteä asennus 3 d 3 d 4 d 4 d 14

15 Kaapelitiivisteet SKINDICHT FL 21 latta- ja pyörökaapeleille Vietäessä useita latta- ja pyörökaapeleita samaan kytkentäkoteloon, tulee usein tilanahtaus käytettäessä holkkitiivisteitä. Tämä ongelma voidaan ratkaista kaapelitiivisteellä SKINDICHT FL 21. Se sopii IIlaippa-aukkoon. 220 M M M Kotelointiluokka: IP 65 Kotelo: kevytmetalli Ruuvit ja aluslevyt: sinkitty teräs Tiivisteet: Perbunan, öljyn- ja bensiininkestävä Käyttölämpötila: -20 C +100 C Toimitus sisältää kotelon, kumitiivisteet, itsevulkanoituvan NITTO 16 -teipin ja kiinnityspultit. Aukot asennuksen aikana tarvittaville nippusiteille. 1,5 53 Laji Kaapeliaukon Aine suurin koko K x L (mm) FL x 130 Kotelo: kevytmetalli Tiiviste: neopreeni Kiinnityspultit: sinkitty teräs SKINDICHT SVF ja SVFK lattakaapeleille Kotelointiluokka: IP 54 Aine: SVF niklattu messinki Aine: SVFK polystyrol Erikoistiivistesarja: neopreeni (CR) Käyttölämpötila: -20 C +60 C Laji Pk-kierre Sopii kaapelille Avainväli Kokonais- Alaosan Pakkaus- Leveys Paksuus 1/2 pituus kierteen koko mm mm mm mm pituus kpl min. maks. min. maks. mm SKINDICHT SVF /22 27,5 6,5 25 SKINDICHT SVF / SKINDICHT SVF ,5 40/37 31, SKINDICHT SVF ,5 50/ SKINDICHT SVF / SKINDICHT SVF /60 41, SKINDICHT SVFK /23 40, SKINDICHT SVFK /30 47, SKINDICHT SVFK ,5 42/40 49, SKINDICHT SVFK ,5 53/50 51, SKINDICHT SVFK /55 56, SKINDICHT SVFK /60 57,

16 H05RN-F ja H07RN-F Harmonisoidut kumikaapelit. H05RN-F on ns. keskivahva kumikaapeli, jota voidaan käyttää työkaluissa, kevyissä jatkojohdoissa yms. Kestää melko hyvin myös vetoa kuivissa ja kosteissa tiloissa sisällä ja ulkona. H07RN-F on ns. vahva kumikaapeli, jota voidaan käyttää vaativimmissa käyttökohteissa. Soveltuu erinomaisesti liitoskaapeliksi siirrettäviin koneisiin, työkaluihin ja jatkokaapeleihin teollisuudessa sekä maataloudessa. Kestää erittäin hyvin vetoa kuivissa ja kosteissa tiloissa sisällä ja ulkona. H05RN-F HAR H07RN-F HAR Johdin: Hienosäikeinen kupari, eriste kumia, johtimet kerrattu yhteen Vaippa: Neopreenikumia, väri musta Johdinluku x Ulko- Kupari- Paino poikkipinta halkaisija määrä n. kg/km mm 2 n. mm kg/km H05RN-F 2 x 0,75 5,7-7,4 14, x 1,0 6,1-8,0 19, x 0,75 6,2-8,1 21, x 1,0 6,5-8,5 29,0 115 H07RN-F 2 x 1,5 8,5-11,0 29, x 2,5 10,2-13,1 48, x 4,0 11,8-15,1 77, x 1,0 8,3-10,7 29, x 1,5 9,2-11,9 43, x 2,5 10,9-14,0 72, x 4,0 12,7-16,2 115, x 6,0 14,1-18,0 173, x 10,0 19,1-24,2 288, x 16,0 21,8-27,6 461, x 1,5 10,2-13,1 58, x 2,5 12,1-15,5 96, x 4,0 14,0-17,9 154, x 6,0 15,7-20,0 230,0 610 H07RN-F 1-napaiset kaapelit 1 x 1,5 5,7-7,1 14, x 2,5 6,3-7,9 24, x 4,0 7,2-9,0 38, x 6,0 7,9-9,8 58, x 10,0 9,5-11,9 96, x 16,0 10,8-13,4 154, x 25,0 12,7-15,8 240, x 35,0 14,3-17,9 336,0 605 Johdinluku x Ulko- Kupari- Paino poikkipinta halkaisija määrä n. kg/km mm 2 n. mm kg/km H07RN-F 4 x 10,0 20,9-26,5 384, x 16,0 23,8-30,1 614, x 25,0 28,9-36,6 960, x 35,0 32,5-41,1 1344, x 35,0 32,5-41,1 1344, x 50,0 37,7-47,5 1920, x 70,0 42,7-54,0 2688, x 95,0 48,4-61,0 3648, x 1,5 11,2-14,4 72, x 2,5 13,3-17,0 120, x 4,0 15,6-19,9 192, x 6,0 17,5-22,2 288, x 10,0 22,9-29,1 480, x 16,0 26,4-33,3 768, x 25,0 32,0-40,4 1200, x 35,0 37,0-45,0 1680, x 1,5 14,0-17,5 101, x 2,5 16,5-20,0 168, x 2,5 20,6-26,2 288, x 2,5 25,5-31,0 456, x 2,5 28,8-36,4 576, H07RN-F 1-napaiset kaapelit 1 x 50,0 16,5-20,6 480, x 70,0 18,6-23,3 672, x 95,0 20,8-20,6 912, x 120,0 22,8-28,6 1152, x 150,0 25,2-31,4 1440, x 185,0 27,6-34,4 1776, x 240,0 30,6-38,3 2304, Minimitaivutussäde - siirreltävä asennus: 15 x kaapelin halkaisija Käyttölämpötila - siirreltävä asennus: -25 C +60 C Nimellisjännite: H05RN-F: 300/500 V H07RN-F: 450/750 V Koestusjännite: H05RN-F: 2000 V H07RN-F: 2500 V Eristysvastus: 1 GΩ x cm Johdinrakenne: Hienosäikeinen, VDE 0295 luokka 5, IEC 228 Cl. 5 Johdintunnukset: VDE 0293 Keltavihreä Hyväksynnät: VDE 0282 osa 4 /HD 22.4 S3 16 sivu 3 esitteestä UUDET KAAPELIT 2001
