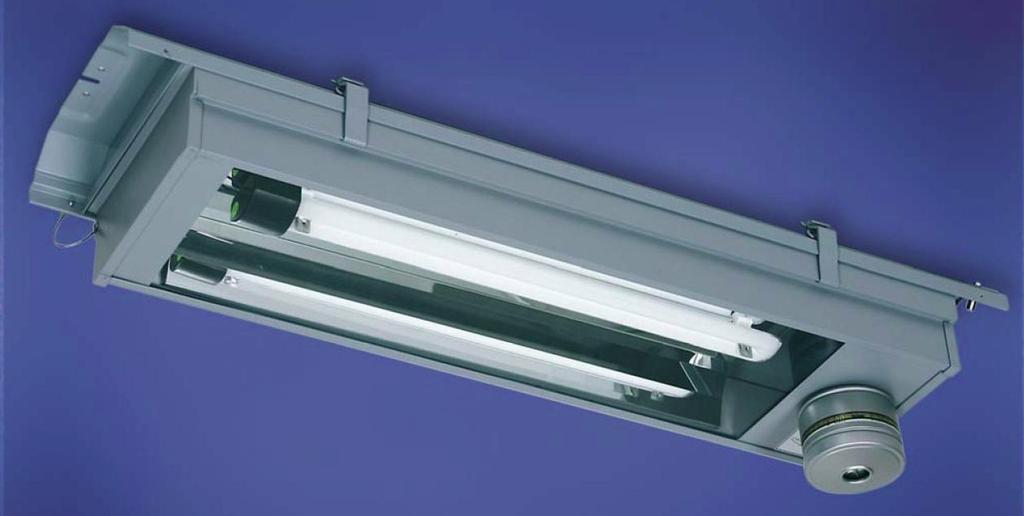

1 KÄYTTÖOHJE (ATEX) Versio Teollisuusloiste EX Esittely - Sisäpuolinen kytkentätila -o- 5 x 2,5 mm2 - Elektroninen liitäntälaite AC/DC - Suljettu kaksoissuodattimella varustettu valaisin - Runko epoksoitua pursotettua alumiiniprofiilia. - Suojalasi karkaistua turvalasia tai polykarbonaattilevyä - Tiivisteet ja tiivistysmassat korkealaatuista silikonikumia ja valaisinkäyttöön testattua silikonimassaa 2. Turvallisuus - Valaisimen saa asentaa vain ammattitaitoinen asentaja kansallisen lainsäädännön mukaisesti - Valaisin kuuluu laiteluokkaan 2 (Category 2), Korkea turvallisuustaso. Valaisin soveltuu asennettavaksi tiloihin joissa räjähdyskelpoinen ilman ja kaasun, höyryn, sumun, tai palavan pölyn muodostama ilmaseos todennäköisesti esiintyy satunnaisesti normaalitoiminnassa. Tilaluokat 1 tai 21 (Zone 1 tai 21) - Valaisimen saa asentaa myös tilaluokan 2 ja 22 tiloihin, joissa räjähdyskelpoinen seos esiintyy epätodennäköisesti, ja silloinkin vain harvoin ja lyhytaikaisesti. - Valaisinta EI saa asentaa tilaluokan 0 ja 20 tiloihin, joissa räjähdyskelpoinen seos esiintyy jatkuvasti ja pitkiä aikoja - Valaisimen rakennetta ei saa muuttaa - Valaisimessa saa käyttää vain I-Valon alkuperäisiä varaosia - Säilytä tämä ohje

2 3. Merkintä Valmistaja: I-Valo Oy, FIN IITTALA Tyyppi: EX9551 Käyttöjännite: 230V AC/DC ( VAC/DC) Suojausluokka: 1 Lamppu: Slam Hornet CFL 80W, Type SHCFL80 Liitäntälaite: Slam Hornet Ballast 80W, Type SHB Kotelointiluokka: IP64 (IP65 ilman filtteriä) Salllittu ympäristön Lämpötila ta: C Korkeimmat ulkopintalämpötilat EX9551: - Pinta johon pöly voi laskeutua 60 C (yläosa) - Pinta jossa pöly voi esiintyä pilvenä 80 C (Lasi) Lämpötilat on mitattu 50 C ympäristössä. Jos lämpötila poikkeaa tästä, arvot muuttuvat vastaavasti. Räjähdyssuojauksen Tunnus: II 2 GD Ex e mb II T3 Ex td A21 IP64 T80 C CE-merkintä: 0537 Standardit: EN : A11:2009 EN :2012 EN :2007 EN :2009 EN :2012 EN :2009 Direktiivit: 73/23/EEC 89/336/EEC 94/9/EC Sertifikaatin numero: VTT 05 ATEX 056 Varoitukset: Älä avaa, mikäli laitteen ympärillä voi olla räjähdyskelpoinen ilmaseos. (Do not open when an explosive atmosphere may be present. )

3 4. Asennus Asennuksessa on noudatettava kansallisia määräyksiä ja ohjeita räjähdysvaarallisten tilojen asennuksista. Valaisin soveltuu pinnaliseen asennukseen, asennussuunta on vapaa. Valaisimen saa asentaa syttyvälle alustalle, esim. puupintaan. Kolhiintunutta tai kuljetusvaurioitunutta valaisinta ei saa asentaa, mikäli vauriot vaikuttavat sähköturvallisuuteen tai kotelointiluokkaan. Kytkentä tehdään valaisimen sisään. Se voidaan tehdä läpimenevänä o- 5x2.5mm2 kaapelilla. Käyttämätön läpivienti tulee korvata Exe-sulkutulpalla. Eristysvastusmittauksessa tulee vaihe- ja nollajohdin kytkeä yhteen. Eristysvastusmittaus voidaan suorittaa vain yhdistetyn vaihe-nolla virtapiirin ja suojamaan väliltä enintään 500V DC-jännitteellä. Mittauksen jälkeen on muistettava avata vaiheen ja nollan välille mittausta varten tehty kytkentä. Vikavirtasuojaa käytettäessä on huomioitava maavuoto, joka on alle 1mA/valaisin. Suosittelemme virtapiikinkestäviä, hidastettuja vikavirtasuojakytkimiä elektronisten liitäntälaitteiden kanssa. Asennuksen jälkeen poista silikoniset kuljetus-suojat lampuntukien päältä

4 5. Huolto Valaisinta ei saa avata mikäli sen ympärillä voi olla räjähdyskelpoinen ilmaseos. Lamppu - Lampun tulee olla valaisimen sertifikaatissa ja tyyppikilvessä mainittua tyyppiä - Varaosalampun saa I-Valo Oy:ltä. Muita vaihtolamppuja ei saa käyttää. - Lampun johdot kytketään jousiliittimiin. Varsinaista lampunpidintä ei valaisimessa ole. - Lamppu on ns kylmäsytytytteinen. Lampun sytyttäminen useammin kuin 5 kertaa/vrk ja lyhyet polttojaksot saattavat johtaa lampun nopeaan rikkoutumiseen. Puhdistus - Valaisin on pölytiivis ja suodattimella varustettu. Heijastinta ei normaalisti tarvitse puhdistaa, mutta jos heijastinta kuitenkin pyyhitään, tulee käyttää pehmeää kangasta ja neutraaleja pesuliuoksia. - Tiivisteet ja tiivistepinnat tulee puhdistaa ennen sulkemista neutraalilla pesuliuoksella, jotta kotelointiluokka säilyisi korkeana - Valaisimen päälle kertynyt pöly tulee säännöllisesti poistaa. Pöly nostaa pintalämpötiloja ja valaisimen sisälämpötiloja. - Lasi puhdistetaan tarvittaessa neutraalilla pesuliuoksella. Sulkulasi - Valaisin jonka lasi on rikkoutunut on välittömästi poistettava käytöstä. Suodatin - Suodattimeen ei saa kohdistaa vesisuihkua puhdistuksen yhteydessä Varaosat - Vain alkuperäisiä I-Valo varaosia saa käyttää.

5 EC-Declaration of conformity We, I-Valo Ltd. FIN IITTALA Declares that the product EX9551 II 2 GD Ex emb II T3 Ex td A21 IP64 T80 C 0537 VTT 05 ATEX 056 Which is the subject of this declaration, is in conformity with the following standard(s) or normative documents: - 94/9/EC Equipment and protective systems intended for use in potentially explosive atmospheres - 73/23/EEC Low voltage directive - 89/336/EEC EMC-directive - EN : A11: EN : EN : EN : EN : EN :2009 Iittala Juha Ylönen, R&D Manager
