1 Asennukset erilaissa tiloissa TkL Jussi Salo 1 Yleinen jako Kuiva tila. Ei tiivisty kosteutta. Kostea tila. Kosteutta tiivistyy, mutta vain poikkeuksellisesti vesipisaroita. Märkä tila. Vesipisaroita, roiskeita, suihku. Ulkotila. Alttiina vedelle ja tuulelle. 2 1

Kosteutta tiivistyy, mutta vain poikkeuksellisesti vesipisaroita.

2 Kuiva tila Asuinhuoneistot Asuinhuoneistojen keittiöt, toimistohuoneet, wc-tilat, eteiset asuinhuoneistojen apukeittiöt, vaatteiden pesutilat (pesu suljetussa astiassa). Vastaavat tilat vapaa-ajan asunnoissa. Asuin- ja toimistokiinteistöjen ja vastaavien ullakkotilat ja kuivat kellarit. Myymälät ja niihin verrattavat varastotilat. Eräät teollisuustilat. 3 Kuiva tila Lämpöeristetty. Käytön aikana lämmitetty. Tilassa oleva vesipiste tai allas ei muuta koko tilaa kosteaksi tai märäksi. Käytetään vähintään IP20 luokan laitteita. 4 2

Asuin- ja toimistokiinteistöjen ja vastaavien ullakkotilat ja kuivat kellarit. Myymälät ja niihin verrattavat varastotilat.

3 Kostea tila Yhteiskäytössä olevat vaatteiden pesutilat. Kylmiöt ja pakastushuoneet. Suurkeittiöt. Suurkeittiöiden ja elintarvikemyymälöiden tuotteiden käsittelytilat. Tietyt kellarit. Teollisuustilat. 5 Kostea tila Eristämätön, kylmä varastotila. Autovaja ja talli, jos siinä on kaivo ja vesijohto. Kuraeteinen 1.7 m korkeuteen asti. Käsisuihkua käytettäessä on koko tila märkää tilaa. Käytetään IPX1 luokan laitteita. 6 3

5 Kostea tila Eristämätön, kylmä varastotila. Autovaja ja talli, jos siinä on kaivo ja vesijohto.

4 Märkä tila Osa huoneistosta tai huoneesta saattaa olla märkää tilaa. Muussa osassa noudatetaan kostean tai kuivan tilan vaatimuksia. Yleisesti ottaen tila tai sen osa jossa käytetään suikua tai virtaavaa vettä ovat märkiä tiloja. Käytetään IPX4 tai IPX5 luokan laitteita. 7 Ulkotila Myös katokset ja parvekkeet. Ulkopistorasiat on suojamaadoitettava ja varustettava vikavirtasuojakytkimellä. Ulkoasennuksessa käytettävät laitteiden pitää olla yleensä IPX3 ja IPX4 luokan laitteita. Käsityökalut ovat tyypillisesti IP34 luokan laitteita. 8 4

Käytetään IPX4 tai IPX5 luokan laitteita. 7 Ulkotila Myös katokset ja parvekkeet.

5 Erityiset asennusolosuhteet Peseytymistilat. Rakennustyömaat. Muut tilapäisasennukset. Maa- ja puutarhatalouden sähköasennukset. Ahtaat johtavat tilat. Palo- ja räjähdysvaaralliset tilat. 9 Peseytymistilat Kylpy- ja suihkutilat. Jako alueisiin 0, 1, 2, 3. Uima-allastilat. Jako alueisiin 0, 1, 2. Saunat. Jako alueisiin 1, 2, 3, 4. Peseytymistilojen tilaluokitus ylettyy 2.25 m korkeudelle. 10 5

Palo- ja räjähdysvaaralliset tilat. 9 Peseytymistilat Kylpy- ja suihkutilat.

6 Kylpy- ja suihkutilat Pinta-asennetut ja korkeintaan 5 cm:n syvyydelle asennetut johdot. Metallivaippaista johtojärjestelmää ei saa käyttää. Alueille 0, 1 ja 2 saa asentaa vain sellaisia johtojärjestelmiä joita tarvitaan alueilla olevien sähkölaitteiden syöttämiseen. Alueilla 0, 1 ja 2 ei saa olla jakorasioita. 11 Kylpy- ja suihkutilat Alueelle 0 ei saa asentaa kytkinlaitteita. Alueelle 0 saa asentaa vain laitteita, jotka on tarkoitettu käytettäväksi kylpyaltaassa tai suihkualtaassa. Alueelle 1 saa asentaa ainostaan SELV-järjestelmän kytkinlaitteita 12 Vac ja 30 Vdc jännitteillä, sekä suojajännitelähde on oltava alueiden 0, 1 ja 2 ulkopuolella. 12 6

Alueilla 0, 1 ja 2 ei saa olla jakorasioita. 11 Kylpy- ja suihkutilat Alueelle 0 ei saa asentaa kytkinlaitteita.

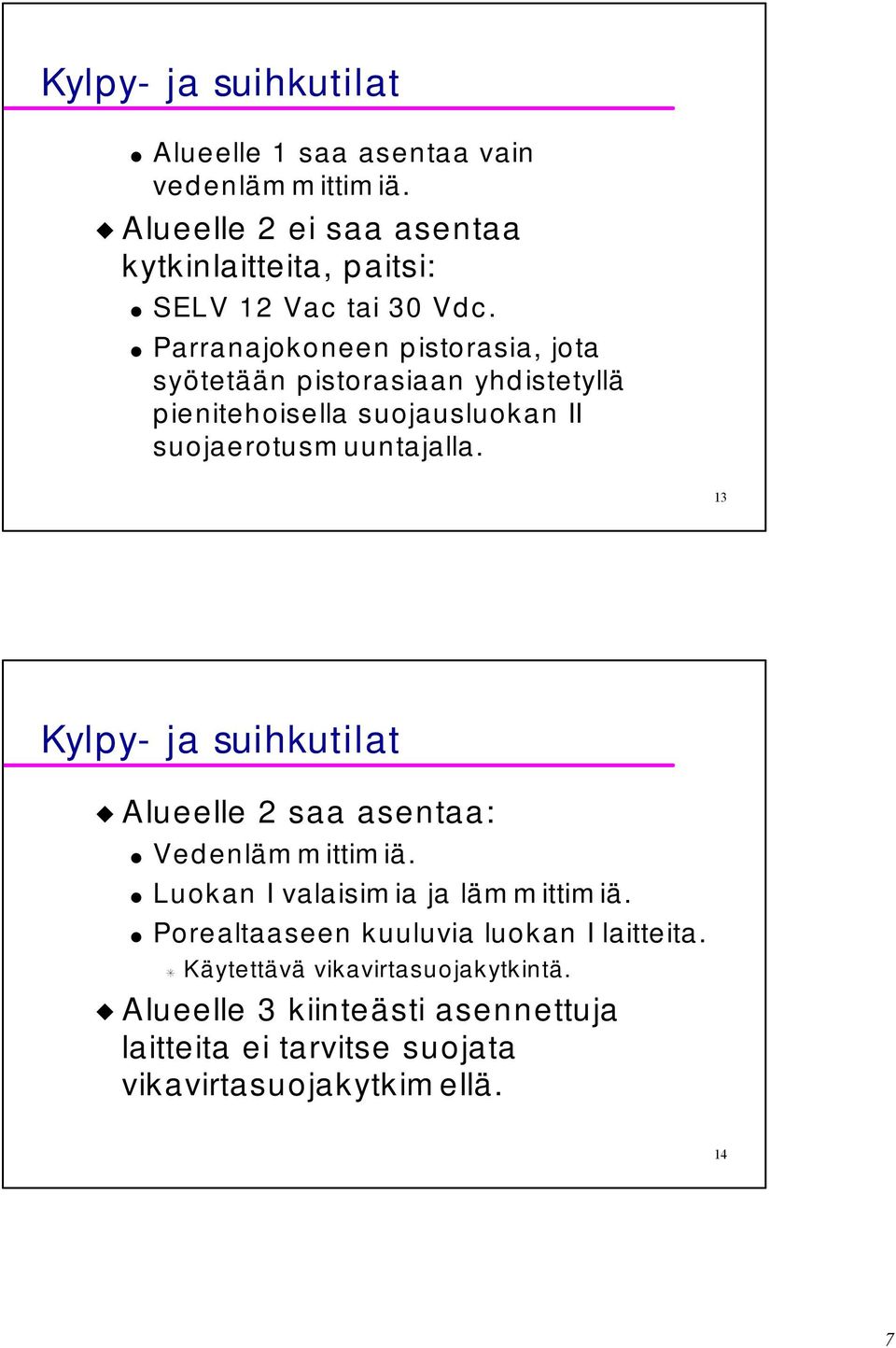

7 Kylpy- ja suihkutilat Alueelle 1 saa asentaa vain vedenlämmittimiä. Alueelle 2 ei saa asentaa kytkinlaitteita, paitsi: SELV 12 Vac tai 30 Vdc. Parranajokoneen pistorasia, jota syötetään pistorasiaan yhdistetyllä pienitehoisella suojausluokan II suojaerotusmuuntajalla. 13 Kylpy- ja suihkutilat Alueelle 2 saa asentaa: Vedenlämmittimiä. Luokan I valaisimia ja lämmittimiä. Porealtaaseen kuuluvia luokan I laitteita. Käytettävä vikavirtasuojakytkintä. Alueelle 3 kiinteästi asennettuja laitteita ei tarvitse suojata vikavirtasuojakytkimellä. 14 7

Parranajokoneen pistorasia, jota syötetään pistorasiaan yhdistetyllä pienitehoisella suojausluokan II suojaerotusmuuntajalla.

8 Kylpy- ja suihkutilat Alueelle 3 saa asentaa pistorasioita, kytkimiä ja varusteita, kun suojaus on järjestetty: Suojaerotuksella, johon on kytketty vain yksi laite. SELV-järjestelmällä. Syötön automaattisella pois kytkemisellä käyttäen 30 ma vikavirtasuojakytkintä. 15 Kylpy- ja suihkutilat Valaistuskytkimiä, niiden ollessa eristysainesta rakennetta ei tarvitse suojata vikavirtasuojalla, kun valasin on: Suojausluokkaa II. Luokan I valaisimet on sjoitettu alueelle 3 tai sen ulkopuolelle. 16 8

Syötön automaattisella pois kytkemisellä käyttäen 30 ma vikavirtasuojakytkintä.

9 Uima-allastilat Alueilla 0, 1 ja 2 saa käyttää vain laitteita joita syötetään SELV-järjestelmällä 12 Vac tai 30 Vdc. Alueilla 0 ja 1 ei saa käyttää metallivaippaista johtojärjestelmää. Alueella 2 ei saa olla kosketeltavaa metallipäällysteistä johtojärjestelmää. Vain sellaisia johtojärjestelmiä joita tarvitaan alueen 0 ja 1 laitteiden syöttämiseen. Jakorasioita ei saa olla. 17 Uima-allastilat Alueille 0 ja 1 ei saa asentaa kytkinlaitteita. Pistorasiat alueella 1 sallitaan vain, jos ne on asennettu vähintään 1.25m päähän alueen 0 rajasta ja vähintään 0.3 m korkeudelle lattiasta. Pistorasiat on suojattava jollakin seuraavista tavoista: Suojaerottamalla. Syötetään SELV-piiristä. Käytetään vikavirtasuojakytkintä. 18 9

Vain sellaisia johtojärjestelmiä joita tarvitaan alueen 0 ja 1 laitteiden syöttämiseen. Jakorasioita ei saa olla. 17 Uima-allastilat Alueille 0 ja 1 ei saa asentaa kytkinlaitteita.

10 Uima-allastilat Alueella 2 saa olla pistorasioita, kytkimiä tai vastaavia ainoastaan jos ne on suojattu: Suojaerottamalla. Syötetään SELV-piiristä. Käytetään vikavirtasuojakytkintä. Kiinteästi asennetut laitteet Alueilla 0 ja 1 saa olla vain sellaisia sähkölaitteita jotka on tarkoitettu käytettäväksi uima-altaassa. 19 Uima-allastilat Alueella 2 olevat sähkölaitteet saavat olla: Luokkaa II, jos ne ovat valaisimia. Luokkaa I, jos ne on suojattu: Vikavirtasuojakytkimellä. Niitä syötetään suojaerotusmuuntajalla tai vastaavalla jännitelähteellä

Kiinteästi asennetut laitteet Alueilla 0 ja 1 saa olla vain sellaisia sähkölaitteita jotka on tarkoitettu käytettäväksi uima-altaassa.

11 Sauna Kotelointiluokan on oltava vähintään IP24. Sauna jetaan alueisiin 0, 1, 2, 3 ja 4. Alueelle 1 saa asentaa vain. Kiuas ja sen käyttölaitteet. Alueen 2 sähkölaitteen lämmönkestolle ei aseteta erityisiä vaatimuksia. Alueen 3 laitteen tulee kestää 125 C. 21 Sauna Alueelle 4 saa asentaa valaisimia, jotka eivät kuumene tai kuumenna ympäristöä liikaa. Lisäksi sallitaan kiukaan ohjaukseen kuuluvia laitteita ja johtimia. Alueen 4 laitteiden tulee kestää 125 C ympäristön lämpötila. Johtojärjestelmissä ei saa käyttää metallivaippaisia johtimia

21 Sauna Alueelle 4 saa asentaa valaisimia, jotka eivät kuumene tai kuumenna ympäristöä liikaa.

12 Sauna Löylyhuoneeseen ei saa asentaa muita kuin kiukaaseen kuuluvia kytkimiä. Löylyhuoneeseen ei saa asentaa pistorasioita. 23 Maa- ja puutarhatalouden sähköasennukset Eivät koske maatilojen asuinrakennuksia tai tiloja jotka eivät liity viljan tai eläimien käsittelyyn. Kasvihuoneisiin sovelletaan märän tilan vaatimuksia. Eläinten kosketeltavissa olevat osat on yhdistettävä lisäpotentiaalintasaukseen (kosketusjännitteen on oltava <25 V). Vikavirtasuojakytkintä on käytettävä

23 Maa- ja puutarhatalouden sähköasennukset Eivät koske maatilojen asuinrakennuksia tai tiloja jotka eivät liity viljan

13 Maa- ja puutarhatalouden sähköasennukset Kotelointiluokan on täytettävä vähintään IP44. Yleensä IP34 luokan läpälliset pistorasiat täyttävät IP44 vaatimuksen. Painepesuria käytettäessä IPX5. Siirrettävien laitteiden liitäntäkaapeli on oltava riittävän luja kumikaapeli. 25 Ahtaat johtavat tilat Johtavaseinämäinen tila, joka on kapeampi kuin 1.25 m tai Pituus alle 1.25 m. Korkeus alle 1.80 m. Johtavarakenteinen masto tai kehikkorakenne. Suojausmenetelmät: SELV-syöttö tai Vikavirtasuojakytkin II-luokan laitteiden kanssa

Siirrettävien laitteiden liitäntäkaapeli on oltava riittävän luja kumikaapeli.

14 Palo- ja räjähdysvaaralliset tilat Räjähdysvaarallinen tila on huone, sen osa tai muu rajoitettu sisä- tai ulkotila, jossa räjähdysvaaran aiheuttaa palava kaasu, palavan nesteen höyry tai sumu, palava pöly ilmaan sekoittuneena tai varsinainen räjähdysaine. Räjähdysvaarallinen tila voi lisäksi olla kostea, märkä tai syövyttäviä aineita sisältävä taikka palovaarallinen. 27 Palo- ja räjähdysvaaralliset tilat Palavat nesteet, kaasut, höyryt ja sumut. 0-luokan tiloissa saa käyttää ainoastaan rakenteita Exia ja Exs. 1-luokan tiloissa saa käyttää 0-luokan tiloissa sallittujen rakenteiden lisäksi kaikkia muitakin räjähdyssuojattuja ENnormien mukaisia rakenteita (Exib, Exd, Exe, Exm, Exo, Exp ja Exq) tai vastaavia. 1-luokan tiloissa ei saa käyttää Exnrakennetta

27 Palo- ja räjähdysvaaralliset tilat Palavat nesteet, kaasut, höyryt ja sumut. 0-luokan tiloissa saa käyttää ainoastaan rakenteita Exia ja Exs.

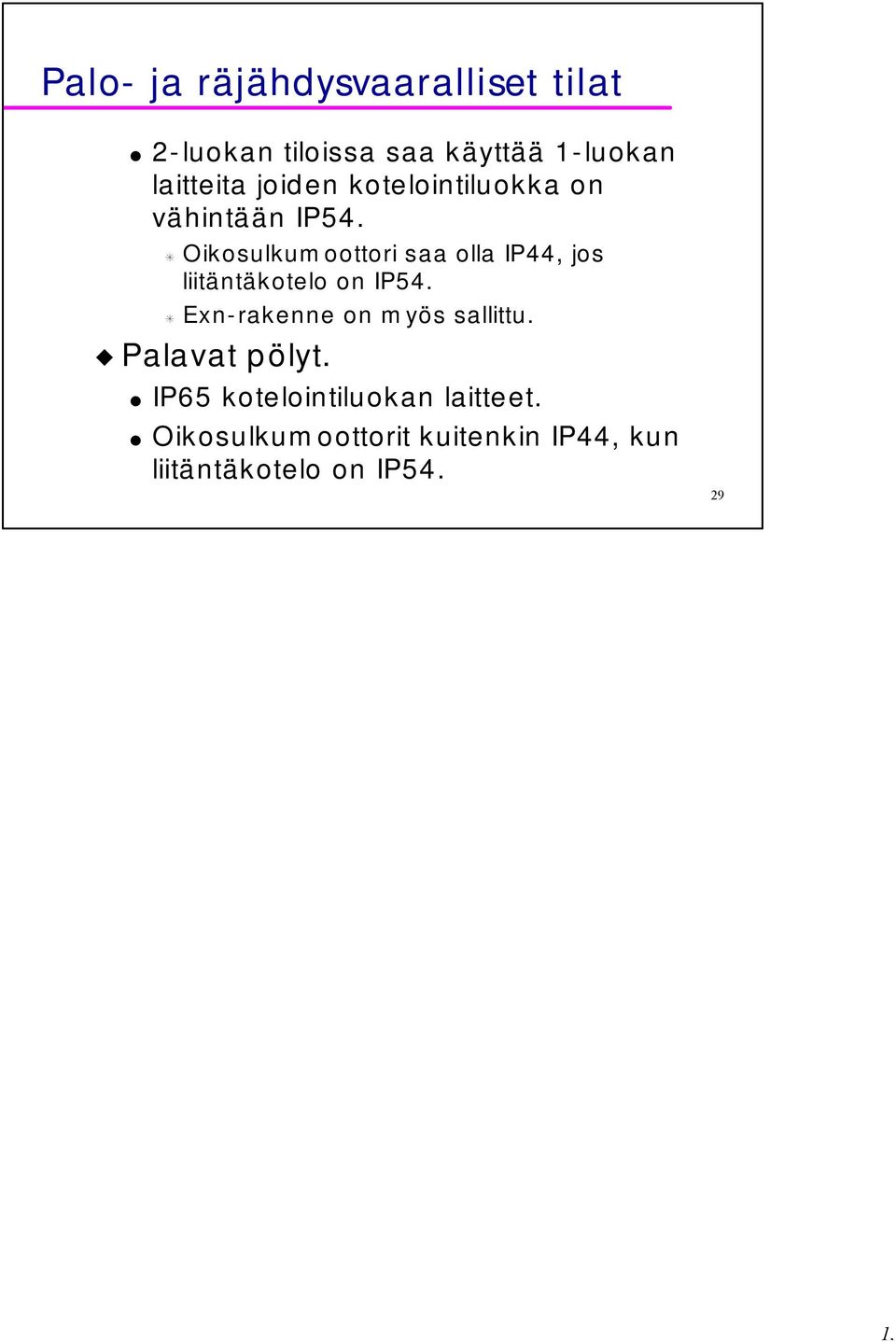

15 Palo- ja räjähdysvaaralliset tilat 2-luokan tiloissa saa käyttää 1-luokan laitteita joiden kotelointiluokka on vähintään IP54. Oikosulkumoottori saa olla IP44, jos liitäntäkotelo on IP54. Exn-rakenne on myös sallittu. Palavat pölyt. IP65 kotelointiluokan laitteet. Oikosulkumoottorit kuitenkin IP44, kun liitäntäkotelo on IP

Oikosulkumoottori saa olla IP44, jos liitäntäkotelo on IP54.
