1 Kaasunilmaisimet ja valvontakeskukset vaativaan ympäristöön Luotettava suomalainen ratkaisu kaasunvalvontaan

2 Detector Oy on suomalaisyritys, joka kehittää, suunnittelee, valmistaa ja myy kaasunvalvontalaitteita sekä turvallisille että räjähdysvaarallisille ATEX alueille. Detectorin laitteet perustuvat pitkälle kehitettyyn asiantuntemukseen ja niillä voidaan luotettavasti havaita ja valvoa palavia, myrkyllisiä ja happea syrjäyttäviä kaasuja ja kylmäaineita kaikissa olosuhteissa. VTT Expert Services Oy on arvioinut yrityksen laatujärjestelmän ja todennut sen täyttävän standardin SFS-EN ISO 9001 vaatimukset. Yli 35 vuoden kokemus on tuonut Detectorille asiakkaiden vankkumattoman luottamuksen vaativissa kohteissa, kuten teollisuuden eri aloilla, laboratorioissa voimalaitoksissa, vedenkäsittelylaitoksissa, jää- uima- ja pysäköintihalleissa ja öljynjalostamoissa. Detector Oy on aina panostanut tuotekehitykseen, mutta vuosituhannen vaihteessa siinä otettiin vielä huima harppaus eteenpäin Detectorin siirtyessä valmistamaan digitaalisia mittauslaitteita. Uusi tekniikka avasi kaasunvalvontaan aivan uuden lähestymisen ja toi asiakkaille monia aikaa ja rahaa säästäviä etuja, kuten edullisemmat hinnat, nopeamman asennuksen ja helpommat huoltotoimenpiteet. Digitaalisilla laitteilla Detector voi toteuttaa hajautettavia valvontajärjestelmiä, jotka säästävät kaapelointikustannuksia ja asennusaikaa. Lisäksi niiden laajennettavuus on helppoa ja edullista. Digitaalisen kaasunvalvontajärjestelmän voi yhdistää vaivattomasti tehtaan päävalvomojärjestelmään teollisuusstandardin mukaisten tietoliikenneväylien avulla. Valtion teknillinen tutkimuskeskus (VTT) on myöntänyt Detectorin kehittämille kaasunilmaisimille, jotka ovat suunniteltu asennettavaksi räjähdysvaarallisiksi luokiteltuihin tiloihin ATEX-sertifikaatit (ranskaa: Atmosphères Explosibles ).

3 Vuosien varrella Detector Oy on toimittanut yli ilmaisinta asiakkaille, alla otos erilaisista kohteista Muutaman asiakkaan lausunto: Oy AGA Ab: Teollisuuskaasujen turvallista tuotantoa Harjavallassa on kaksi vetytehdasta ja kolme ilmakaasutehdasta, joissa kaasupitoisuuksia valvoo instrumenttiteknikko Ilkka Malmin arvion mukaan kolmisenkymmentä Detectorin kiinteää laitetta sekä useita keskusyksiköitä. Detectorin kiinteät kaasunvalvontalaitteet ovat meille aivan välttämättömiä ja ensiarvoisen tärkeitä turvallisuuden takia, Malmi sanoo. Olen ollut Detectorin laitteisiin hyvin tyytyväinen, ne ovat toimineet koko ajan erittäin hyvin. Detector käy kerran vuodessa huoltamassa laitteet, ja huoltojen välillä on erittäin harvinaista, että olisi tarvittu mitään toimenpiteitä, Ilkka Malmi toteaa. Woikoski Oy: Turvallista kaasutuotantoa Detector on kalibroinut kaikki teollisuuslaitoksen käytössä olevat kaasunilmaisimet, sekä kehittänyt Woikoskelle erikoistuotteita. Näemme Detectorin erinomaisena yhteistyökumppanina. Detector on kasvava yritys ja heillä on high tech -osaamista, jota tarvitsemme. - Lisäksi kotimaisuus on meille erittäin tärkeä arvo, sillä me olemme ainoa suomalainen kaasunvalmistaja ja sataprosenttisesti suomalainen yritys, kuten myös Detector. Meillä on heidän kanssaan erittäin vahva keskusteluyhteys, Woikosken erikoiskaasujen tuotepäällikkö Eero Aspberg toteaa. NAFFCO FZCO: Yhteistyö Dubaissa öljy- ja kaasualan kanssa Detector Oy on Arabiemiraateissa Dubaissa toimivan kansainvälisen NAFFCO -konsernin yhteistyökumppani. NAFFCO toimii yli sadassa maassa ja vastaa kokonaistoimittajana palo- ja kaasuturvallisuudesta esimerkiksi kaasukentillä ja öljynjalostamoissa. Valinta suuren kokonaistoimittajan kumppaniksi oli meille huomattava saavutus, koska se osoittaa vahvaa luottamusta ammattitaitoomme. Yhteistyö lähti välittömästi käyntiin ja NAFFCOn Detectorin tuotteille tuoma näkyvyys suurilla kansainvälisillä messuilla on tuonut meille paljon yhteydenottoja myös muualta maailmasta, toimitusjohtaja Pentti Maunu Detectorista kertoo. Nor-Maali Oy: Liuottimien kaasut hallintaan Lahtelainen erikoismaalien valmistaja Nor-Maali Oy on varustanut kaikki tehtaan tuotanto- ja varastotilat Detectorin kiinteillä kaasunvalvontalaitteilla. Niiden lisäksi käytetään myös kannettavia laitteita. Kaikki tilat ovat toimistotiloja lukuun ottamatta kaasunvalvonnan piirissä, sillä maaleissa käytettävistä liuottimista saattaa vuotaa ilmaan hiilivetyjä. - Syttyvien kaasujen mahdollisten vuotojen havaitseminen riittävän ajoissa on erittäin tärkeää, jotta pystytään estämään isommat onnettomuudet, tuotantopäällikkö Jyri Kangasmäki Nor-Maalista kertoo. Stormossen Oy: Biokaasua yhdyskuntajätteestä Detectorin kaasunvalvontalaitteet tarkkailevat mahdollisia metaanivuotoja Stormossenin jätelaitoksella, sillä metaanivuoto sisätiloissa aiheuttaa aina räjähdysvaaran. Kaasunilmaisimet on kytketty hälytysjärjestelmään, ja hälytysrajat on asetettu niin alhaisiksi, että ennen vaaraa vahingot voi vielä ehkäistä. Rikkivetyvuotoja valvotaan Detectorin kannettavilla laitteilla. Rikkivetyä voi syntyä esimerkiksi kaivoissa. Laitteiden jatkuva toimivuus varmistetaan vielä vuosittaisilla kalibroinneilla huoltokäyntien yhteydessä. M/S Viking Grace: Edelläkävijä LNG:n valvonnassa Maailman ensimmäisen LNG-käyttöisen suuren matkustajalaivan, Viking Gracen kaasuturvallisuus on varmistettu tammikuusta 2013 lähtien Detectorin laitteilla, jotka täyttävät räjähdysherkkien tilojen ATEXsertifioinnin vaatimukset. LNG:n käyttö lisääntyy erityisesti meriliikenteessä, ja pyrimme olemaan kehityksen kärjessä myös jatkossa, toimitusjohtaja Pentti Maunu Detector Oy:stä toteaa. Detector Oy on toteuttanut tuotteillaan M/S Viking Grace:n kaasunvalvontajärjestelmät Autokannen HC-valvonnat Konehuoneen CH4-valvonta Moottorin LNG/CH4 kaasuanalysaattori 2 kpl Kylmäainevalvonnat R-aineet Jätevesilaitoksen H2S-valvonta Happivalvonta (N2 aiheuttamaan happikatoon)

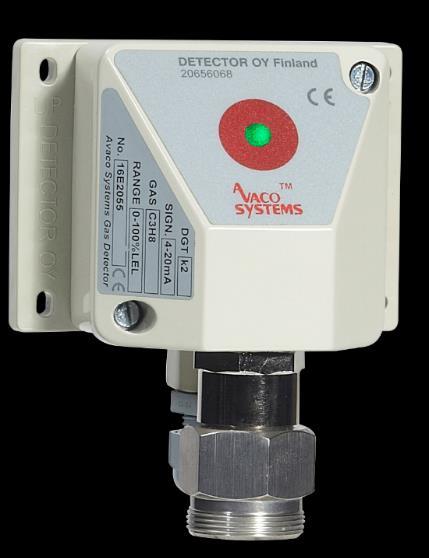

4 Katalyyttisella anturielementillä varustetulla kaasunilmaisimella voidaan havaita ja valvoa palavia kaasuja ja liuotinhöyryjä Katalyyttisten ilmaisimien ominaisuudet Lähettimet antavat lineaarisen 4 20 ma signaalin Ilmaisinta kalibroidaan mitta-alueelle kohdekaasun mukaan Mitta-alue on 0 100% LEL Anturi-elementin käyttöikä on 4 5 vuotta Asetaldehydi Sykloheksaani Kerosiini Propanoli (iso-) Etikkahappo Dimetyylieetteri Metakryylihappo Styreeni Asetoni Etanoli Metaani Tolueeni Asetonitriili Eteeni Metanoli Tärpätti Asetyleeni Etyyliasetaatti Metyylietyyliketooni Lakkabensiini Ammoniakki Formaldehydi Metyylimetakrylaatti Vinyylikloridi Bentseeni Bensiini Oktaani (n-) VOC Buta- 1,3-dieeni Heptaani (n-) Pentaani (n-) Ksyleeni Butaani (n-) Heksaani (n-) Fenoli Butyyliakrylaatti (n-) Vety Propaani Tyypit: DGTkex DGTk2, DGTk2r, DGTk2-ex, DGTk2r-ex DGTkex-ilmaisin Ilmaisin on suunniteltu asennettavaksi ATEX tilaluokkiin 1, 21, 2 ja 22 ATEX merkinnät ovat II 2 G Ex d IIC T6 (kaasu) ja II 2 D Ex td A21 T85 C IP65 (pöly) ilmaisin on varustettu selkeällä LCD näytöllä kotelon materiaali on alumiinia, halkaisija on Ø 110 mm ja korkeus on 127 mm ilmaisimen tiiveysluokka on IP 66 kalibrointi tehdään IR Communicator instrumentin kanssa avaamatta ilmaisimen koteloa. DGTk2-ilmaisin ilmaisimesta löytyy ATEX-malli, DGTk2-ex, joka on suunniteltu asennettavaksi ATEX tilaluokkaan 2 ATEX merkintä on II 3G Ex d na IIC T4 Gc X ilmaisin on varustettu LED-merkkivalolla ilmaisin on varustettavissa relelähdöllä, summerilla ja kuittauspainikkeella ( stand alone versio) kiilakotelon materiaali on Silumiini (alumiiniseos) ja mitat ovat 89 mm x 89 mm x 69 mm ilmaisimen tiiveysluokka on IP 54 kalibrointi tehdään IR Communicator instrumentin kanssa avaamatta ilmaisimen koteloa. Ilmaisimien tarkemmat tiedot löytyvät niiden teknisistä esitteistä.

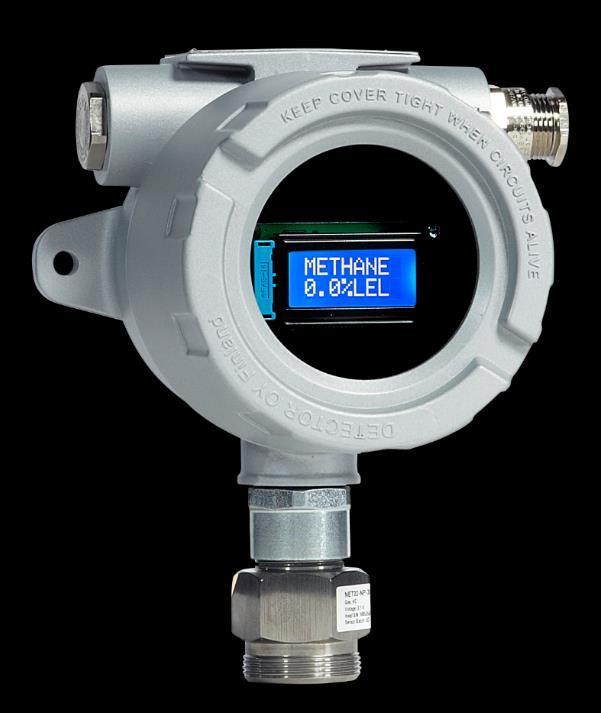

5 Infrapuna-anturielementillä varustetulla kaasunilmaisimella voidaan havaita ja valvoa hiilidioksidia ja palavia kaasuja Infrapuna-ilmaisimien ominaisuudet Lähettimet antavat lineaarisen 4 20 ma signaalin Ilmaisimelle asennetaan anturielementit kohdekaasun mukaan ja ilmaisinta kalibroidaan mitta-alueelle Mitta-alue on 0 5% CO2/0 100% LEL Anturi-elementin käyttöikä on n. 5 vuotta Hiilidioksidi Asetoni Heptaani (n-) Pentaani (n-) Etanoli Asetyleeni Heksaani (n-) Propaani Metanoli Bentseeni Eteeni Tolueeni Propanoli (iso-) Butaani (n-) Metaani Ksyleeni Tyypit: DGTiex DGTi2, DGTi2r, DGTi2-ex, DGTi2r-ex DGTiex-ilmaisin Ilmaisin on suunniteltu asennettavaksi ATEX tilaluokkiin 1 ja 2 ATEX merkintä on II 2 G Ex d IIC T5 ilmaisin on varustettu selkeällä LCD näytöllä kotelon materiaali on alumiinia, halkaisija on Ø 110 mm ja korkeus on 127 mm ilmaisimen tiiveysluokka on IP 66 kalibrointi tehdään IR Communicator instrumentin kanssa avaamatta ilmaisimen koteloa. DGTi2-ilmaisin ilmaisimesta löytyy ATEX-malli, DGTi2-ex, joka on suunniteltu asennettavaksi ATEX tilaluokkaan 2 ATEX merkintä on II 3G Ex d na IIC T4 Gc X ilmaisin on varustettu LED-merkkivalolla ilmaisin on varustettavissa relelähdöllä, summerilla ja kuittauspainikkeella ( stand alone versio) kiilakotelon materiaali on Silumiini (alumiiniseos) ja mitat ovat 89 mm x 89 mm x 69 mm ilmaisimen tiiveysluokka on IP 54 kalibrointi tehdään IR Communicator instrumentin kanssa avaamatta ilmaisimen koteloa. Ilmaisimien tarkemmat tiedot löytyvät niiden teknisistä esitteistä.

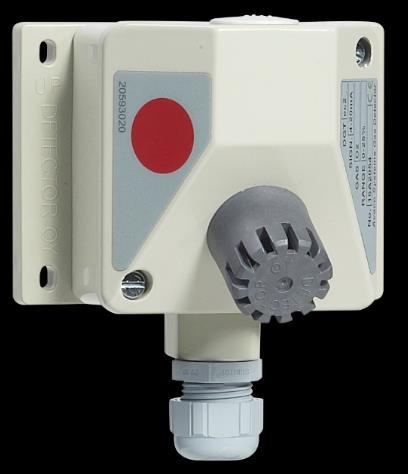

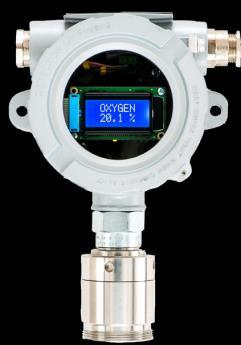

6 Sähkökemiallisella anturielementillä varustetulla kaasunilmaisimella voidaan havaita ja valvoa happea, myrkyllisiä kaasuja ja vetyä Sähkökemiallisten ilmaisimien ominaisuudet Lähettimet antavat lineaarisen 4 20 ma signaalin Ilmaisimelle asennetaan anturielementit kohdekaasun mukaan ja ilmaisinta kalibroidaan mitta-alueelle Mitta-alue määräytyy anturi-elementin mukaan, esim. happi-anturilla 0 25% vol O2, häkä-anturilla ppm Anturi-elementin käyttöikä on n kk Ammoniakki Etyleenioksidi Rikkivety Otsoni Hiilimonoksidi Vety Typpioksidi Rikkidioksidi Kloori Klooridioksidi Vetykloridi (suolahappo) Vetysyanidi (sinihappo) Typpidioksidi Happi Tyypit: DGTeex DGTec2, DGTec2-ex, DGTec-ex, DGTm3 DGTeex-ilmaisin Ilmaisin on suunniteltu asennettavaksi ATEX tilaluokkiin 1, 21, 2 ja 22 ATEX merkinnät ovat II 2 G Ex d IIC T6 (kaasu) ja II 2 D Ex td A21 T85 C IP65 (pöly) ilmaisin on varustettu selkeällä LCD näytöllä kotelon materiaali on alumiinia, halkaisija on Ø 110 mm ja korkeus on 127 mm ilmaisimen tiiveysluokka on IP 66 kalibrointi tehdään IR Communicator instrumentin kanssa avaamatta ilmaisimen koteloa DGTec2-ilmaisin ilmaisimesta löytyy ATEX-mallit, DGTec-ex, joka on suunniteltu asennettavaksi galvaanisen erottimen kanssa ATEX tilaluokkaan 0, 1 ja 2 sekä DGTec2-ex, joka on suunniteltu asennettavaksi ATEX tilaluokkaan 2 ATEX merkinnät ovat II 1 G Ex ia IIC T4 (DGTec-ex) ja II 3G Ex d na IIC T4 Gc X (DGTec2-ex) ilmaisin on varustettu LED-merkkivalolla kiilakotelon materiaali on Silumiini (alumiiniseos) ja mitat ovat 89 mm x 89 mm x 69 mm ilmaisimen tiiveysluokka on IP 54 kalibrointi tehdään IR Communicator instrumentin kanssa avaamatta ilmaisimen koteloa Ilmaisimien tarkemmat tiedot löytyvät niiden teknisistä esitteistä.

7 Puolijohde-anturielementillä varustetulla kaasunilmaisimella voidaan havaita kylmäainevuotoja, palavia kaasuja, myrkyllisiä kaasuja Puolijohde-ilmaisimien ominaisuudet Lähettimet antavat lineaarisen 4 20 ma signaalin Ilmaisinta kalibroidaan mitta-alueelle kohdekaasun mukaan Mitta-alue asetetaan kohdekaasun mukaan Anturi-elementin käyttöikä on n. 4 vuotta HCFC HFC Ammoniakki Alkoholit Palavat kaasut R113 R134a R717 Metanoli Butaani (n-) R123 R245fa Etanoli Bensiini R125 R404A Propanoli (iso) Heptaani (n-) R21 R407C Heksaani (n-) R22 R410A, B Hiilivedyt R401A R507 Vety R402A, B Kerosiini R403B Metaani Pentaani (n-) Styreeni Tolueeni Tärpätti Autojen pakokaasut Tyypit: DGTt2, DGTt2r, DGTt2-ex, DGTt2r-ex DGTt2-ilmaisin ilmaisimesta löytyy ATEX-malli, DGTt2-ex, joka on suunniteltu asennettavaksi ATEX tilaluokkaan 2 ATEX merkintä on II 3G Ex d na IIC T4 Gc X ilmaisin on varustettu LED-merkkivalolla ilmaisin on varustettavissa relelähdöllä, summerilla ja kuittauspainikkeella ( stand alone versio) kiilakotelon materiaali on Silumiini (alumiiniseos) ja mitat ovat 89 mm x 89 mm x 69 mm ilmaisimen tiiveysluokka on IP 54 kalibrointi tehdään IR Communicator instrumentin kanssa avaamatta ilmaisimen koteloa. Ilmaisimien tarkemmat tiedot löytyvät niiden teknisistä esitteistä.

8 SCAN20-sarjan keskuksen ominaisuudet SCAN20-sarjan kaasunvalvontakeskukset Keskus on suunniteltu vaativaan teollisuuskäyttöön Sarjaan kuuluu SCAN22, johon voidaan liittää 1-2 ilmaisinta ja SCAN24, johon voidaan liittää 1 4 ilmaisinta Keskus ottaa vastaan kaasunilmaisimien 4 20 ma signaaleja ja muuttaa ne kaasunpitoisuuksiin keskuksessa on selkeä LCD-näyttö, jossa kaikki mittauskanavat ovat nähtävissä keskukseen voidaan ohjelmoida kolme hälytystasoa keskuksessa on 7 relelähtöä hälytyksen sattuessa keskuksen summeri aktivoituu ja LED-merkkivalot ilmaisevat hälytyksen vakavuus optiona langaton etähälytys SMS viestinä ulkoisen GSM-modeemin avulla optiona kaksi vapaasti skaalattavaa 4-20 ma standardivirtaviestiä SCAN24 Kotelokohtaiset ominaisuudet kotelon materiaali on ABS-polymeeri mitat ovat 237 mm x 259 mm x 97 mm keskuksen tiiveysluokka on IP 66

9 SCAN200E-keskuksen ominaisuudet SCAN200E-sarjan kaasunvalvontakeskukset Keskus on suunniteltu vaativaan teollisuuskäyttöön. Kotelovaihtoehdot ovat SCAN200ED, SCAN200ER ja SCAN200EA. Keskusta voidaan myös rakentaa 19 kaappiin Keskukseen voidaan liittää 1-64 ilmaisinta Keskukseen voidaan liittää relettä Keskukseen voidaan liittää 1 8 ala-keskuksia. Differentiaalisella RS485 -yhteydellä etäisyys pää- ja alakeskuksen välillä voi olla 1 km Keskus ottaa vastaan kaasunilmaisimien 4 20 ma signaaleja ja muuttaa ne kaasunpitoisuuksiin Keskuksessa on selkeä LCD-näyttö, jossa 8 mittauskanavaa ovat kerralla nähtävissä Keskuksessa on monipuolinen ohjelmisto: osoitteelliset hälytykset, kolme kanavakohtaista hälytystasoa, pylväs-, numero- tai trendinäyttö, hälytyshistoria Hälytyksen sattuessa keskuksen summeri aktivoituu ja LED-merkkivalot ilmaisevat hälytyksen vakavuus Optiona saatavana langaton etähälytys SMS viestinä GSM-modeemin avulla Optiona saatavana teolliset kenttäväyläliitännät (Profibus, Modbus, Anybus ) Kotelokohtaiset ominaisuudet SCAN200ED keskus keskuksessa on 8 kanavatuloa ja 8 relelähtöä kotelon materiaali on PC-polymeeri mitat ovat 310 mm x 360 mm x 160 mm keskuksen tiiveysluokka on IP 65 SCAN200EA SCAN200EA keskus keskuksessa on paikkaa yhteensä 4 tulo- ja relekortille, yhdelle kortille mahtuu 8 tulokanavaa tai 8 relettä kotelon materiaali on polttomaalattu teräs mitat ovat 500 mm x 500 mm x 210 mm keskuksen tiiveysluokka on IP 54 keskusta kalustetaan tarpeiden mukaan (modeemilla, väylällä ) SCAN200ER keskus keskuksessa on paikkaa yhteensä 6 tulo- ja relekortille, yhdelle kortille mahtuu 8 tulokanavaa tai 8 relettä kotelon materiaali on polttomaalattu teräs kuvan keskuksen mitat ovat 480 mm x 600 mm x 366 mm keskuksen tiiveysluokka on IP 55 keskusta kalustetaan tarpeiden mukaan (varavoimalla, modeemilla, väylällä )

10 Esimerkkejä sovelluksista Konepajan kaasunvalvonta Teräsrakennusvalmistajan työpaja Pääkeskus varustelu Ilmaisimet SCAN24 GSM-modeemi, 3 numeroa Ulkoinen hälytyssireeni ja -vilkku 3 kpl DGTk2 C3H8 Pesu-, puhdistus- ja hygieniatuotteiden varaston kaasunvalvonta Pääkeskus varustelu Alakeskus varustelu Ilmaisimet SCAN200ER9U/8/8 tulo A/D-kortti, 8 tuloa relekortti. 8 relettä integroitu varavoima, 14 Ah GSM-modeemi, 3 numeroa SCAN200AK/8/8 tulo A/D-kortti, 8 tuloa relekortti, 8 relettä ulkoinen varavoimayksikkö, 7 Ah ulkoinen hälytyssireeni ja -vilkku 4 kpl ATEX DGTiex, HC 2 kpl ATEX DGTkex, HC 1 kpl DGTk2 H2 Tutkimuskeskuksen kaasunvalvonta Laboratorio neljässä kerroksessa Pääkeskus SCAN200EO /8/8 varustelu ulkoinen varavoimayksikkö, 7 Ah huonekohtaiset hälytyssireenit ja -vilkut lap top kaasunvalvontaohjelmalla pääsulkumagneettiventtiilin ohjaus Alakeskus varustelu 2 kpl SCAN200AK/16/16 ulkoiset varavoimayksiköt, a 7 Ah huonekohtaiset hälytyssireenit ja -vilkut magneettiventtiilien ohjaus Ilmaisimet 1-kerros: 1 kpl ATEX DGTkex H2 1 kpl ATEX DGTeex O2 2 kpl DGTec2 O2 2-kerros: 12 kpl DGTk2 H2 4 kpl DGTec2 CO 1 kpl DGTec2 H2S 3-kerros: 1 kpl DGTec2 H2S 1 kpl DGTi2 CO2 4-kerros: 1 kpl DGTec2

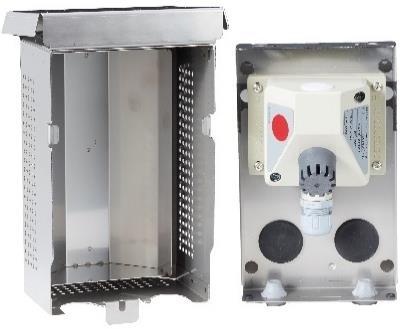

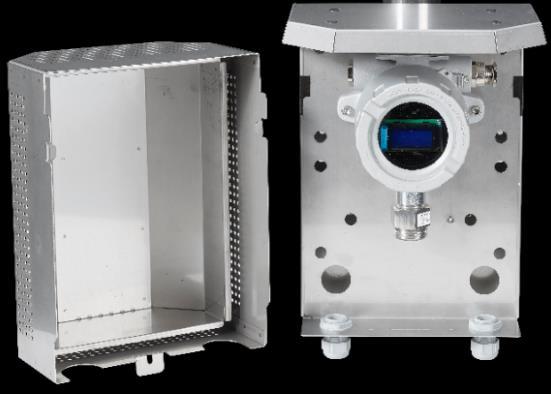

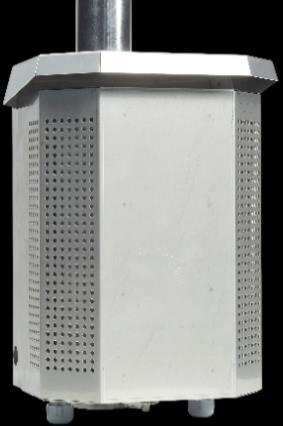

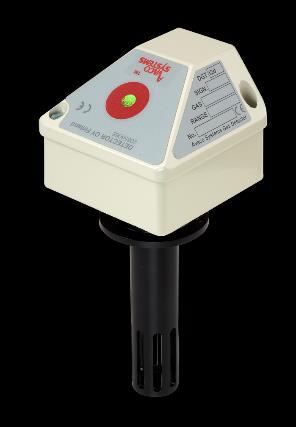

11 Lisävarusteet Haponkestävät suojakotelot Kotelon rakenne on kaksoisvaippa, joka suojaa ilmaisimen roiskevedeltä ja kolhuilta. Saatavana myös sadekatoksella. Suojakotelot tehdään 1 mm paksuisesta haponkestävästä teräslevystä (AISI 316) Räjähdyspaineen kestävän ilmaisimen suojakotelo Mitat 325 mm x 225 mm x 175 mm, paino n. 3,3 kg Kiilakotelo-ilmaisimen suojakotelo Mitat 225 mm x 142 mm x 135 mm, paino n. 1,4 kg Haponkestävä putkiasennussarja Putkiasennussarjat tehdään 1,5 mm paksuisesta haponkestävästä teräslevystä (AISI 316) Putkiasennussarjaa käytetään HST suojakotelon kanssa. Sopii putkille, joiden ulkohalkaisija on 50 mm 120 mm Mitat 213 mm x 150 mm x 90 mm, paino n. 1,2 kg Kanavasovitin Ilmaisimet DGTec2, DGTec-ex, DGTt2, DGTt2-ex, DGTi2, DGTi2--ex ja DGTm3 voidaan asentaa kanaviin kanavasovittimen avulla. Materiaali POM C ESD, pituus 132 mm, halkaisija 30 mm Käyttölämpötila -50 C 100 C Testikaasu- ja kalibrointisovittimet sekä analysaattorisovittimet DGTt2 testikaasusovitin DGTec2/t2/i2 testikaasusovitin DGTec2 analysaattorisovitin DGTiex testikaasusovitin kiinteästi asennettuna DGTiex analysaattorisovitin DGTkex,, DGTk2 testikaasusovitin DGTkex testikaasusovitin DGTkex anturin roiskesuojalla kiinteästi asennettuna

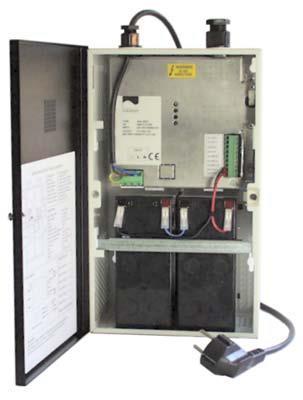

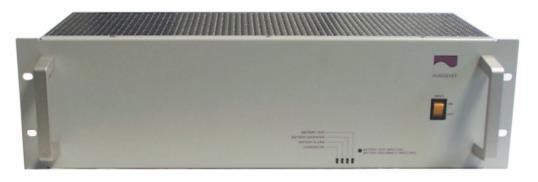

12 Lisävarusteet Testi- ja kalibrointikaasut kiinteiden ja kannettavien ilmaisimien testaukseen ja kalibrointiin Kertakäyttö, kierrätettävä 5, 12, 20, 34, 58 tai 110 normaalilitraa teräs tai alumiinipullo Venttiilit, HPC säädin, kiinteällä virtauksella (0,5 l/min tai 1,0 l/min) ja kiinteällä paineella, Venttiilit ei reaktiivisten kaasujen pulloille nikkelipäällysteinen messinki ja reaktiivisten kaasujen pulloille ruostumatonta terästä Lisävaruste: kantolaukku kolmelle pullolle, kierrätystyökalu Todellisen pitoisuuden todistava sertifikaatti saatavana erikseen. Varavoima (UPS) varmistaa kaasunvalvontajärjestelmän toimivuuden sähkökatkoksien aikana 19 rack-versio Sisääntulojännite: 230 VAC Nimellinen ulostulojännite: 24 VDC Ulostulovirta: 10 A Akkukapasiteetti: 14 Ah Asennus: 19 3U Mitat: 482 mm x 133 mm x 180 mm Itsenäinen akusto Sisääntulojännite: 230 VAC Nimellinen ulostulojännite: 24 VDC Ulostulovirta: 5 A (ADA4740) / 10A (ADA4980) Akkukapasiteetti: 7 Ah Asennus: seinälle Mitat: 188 mm x 317 mm x 110 mm Hälytyssireenit ja valot Jännite 50/60Hz: 240 VAC Virrankulutus: 257 ma (tone 1) Hälytysääni: 110 db 1 m, 32 erilaista äänensävyä Välähdysenergia: 2,5 tai 5,0 Linssiväri: keltainen, punainen, vihreä, opaali, sininen, kirkas Kotelo: ABS Kotelointiluokka: IP65 Mitat: 169 mm x 134/191,5 mm x 128 mm Paino: n. 900 g Hälytyslaitteiden apuvälineet Ulkoinen kuittausyksikkö Virtareleyksikkö Liitännäislaite Mahdollistaa järjestelmään kuuluvien ilman järjestelmää/keskusta olevat DGTec-ex-ilmaisin syötetään äänihälytyslaitteiden paikalliskuittauksen laitteet ohjaavat paikallista hälytyslaitetta galvaanisen erottimen kautta

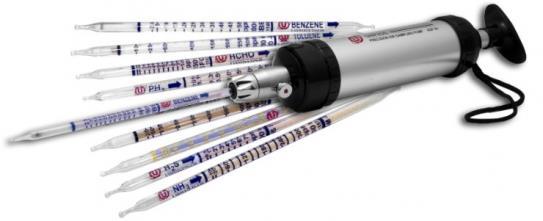

13 Kaasunilmaisinputket Kaasunilmaisinputki on kemiallisella reagenssilla täytetty lasiputki, joka värjäytyy, kun se joutuu kosketukseen kohdekaasun kanssa. Ilmaisinputket kalibroidaan vertauskaasulla, jota vedetään 100 ml manuaalisella pumpulla ilmaisinputken läpi. Tämä mahdollistaa asteikon painamista lasiputkelle. Mitä pidemmälle reagenssi muuttaa väriä, sitä suurempi kaasupitoisuus on. Ilmaisinputki on sähkötön tapa valvoa kaasujen pitoisuuksia. Muut hyödyt käyttämällä kaasunilmaisinputkia: 1. Koska mittausperiaate ilmaisinputkissa on täysin eri kuin sähkökemiallisissa tai katalyyttisissa ilmaisimissa, ristiherkkyydet ovat myös erilaiset. Tämä tarkoittaa, että ilmaisinputkilla voidaan tarkastaa muiden ilmaisimien lukemat, joiden mittausmenetelmä perustuu muihin mittausperiaatteisiin. Tällä tavoin voidaan sulkea pois useimmat ristikkäisriippuvuudet varmistaakseen vaarattoman työskentelyilmapiirin. Erityisesti yhdessä PID: n kanssa, joka havaitsee lähes kaikki VOC-kaasut, kaasunilmaisinputket voidaan käyttää erittelemään kaasut, jotka PID havaitsee % ilmaisuputkista eivät tarvitse happea mittaamiseen. Tämän takia ilmaisinputket soveltuvat hyvin ottamaan näytteitä tiloista joissa ei ole happea olleenkaan tai on vain vähän happea kuten säiliöistä, kaivoista, konteista jne. Kysymykseen voi tulla rikkivedyn (H2S), ammoniakin (NH3) ja hiilidioksidin (CO2) pitoisuuden mittausta varmistamaan henkilökohtaista turvallisuutta tai prosessien analysoimiseksi. 3. Ilmaisinputkia löytyvät sekä erittäin pienille että suurille pitoisuuksille, joita elektroniset ilmaisimet eivät pysty mittaamaan. Putkilla voidaan mitata esim. rikkivetyä 80% vol. saakka H2S ja hiilidioksidia 60% vol. saakka. 4. Useimmat putket voidaan käyttää tiloissa, joissa on erittäin korkea kosteus ja lämpötila ilman mitään ongelmia. 5. Putkien käyttö kaasujen mittaukseen on useimmissa tapauksissa huokeampaa kuin elektronisen ilmaisimen hankinta. 6. Ilmaisinputket eivät vaadi kalibrointia lainkaan. 7. Eksoottisille kaasuille, kuten esim. taistelukaasuille Sarin, Tabun, sinappikaasulle, Lewisite, Phosgene, Adamsite, Soman, VX, Arsine löytyy erikoisilmaisinputkia. 8. Oikealla pumpulla voidaan käyttää kaasunilmaisinputket ATEX-ympäristössä. KWIK-DRAW Gas Tester II on ATEX sertifioitu pumppu, katso:

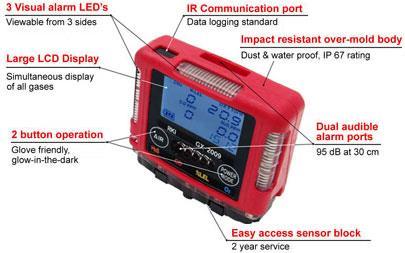

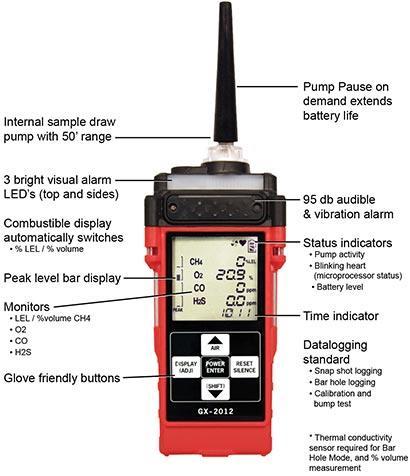

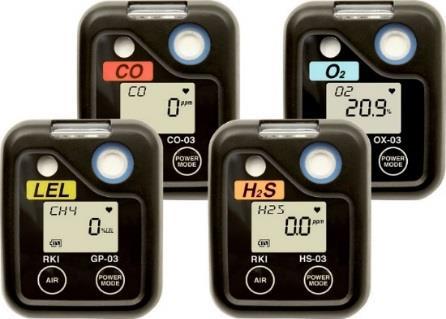

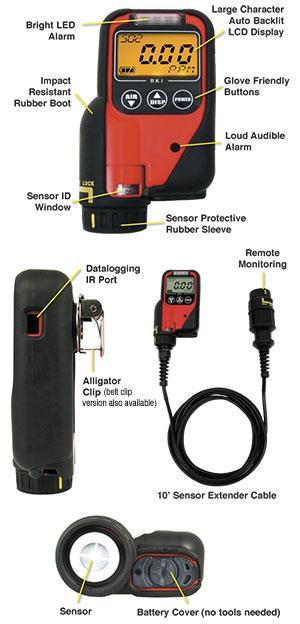

14 Kannettavat kaasunilmaisimet GX-2009 Multi Gas Detector: LEL, O2, H2S, CO SC-01 Single Gas Detector NH3, ASH3, CO, Cl2, HCN, H2S, PH3, SO2 OX-07 Single Gas Detector O2 03 Series Single Gas Monitor O2, CO, H2S, LEL GX-2012 Multi Gas Detector LEL, % vol CH4, O2, CO, H2S Eagle 2 Multi Gas Detector Std Confined Space Gases: CH4, O2, CO, H2S Toxics: NH3, AsH3, Cl2, HCN, PH3, SO2 IR Sensors: CO2, CH4, HC PID Sensors: VOC TC Sensors: CH4, H2

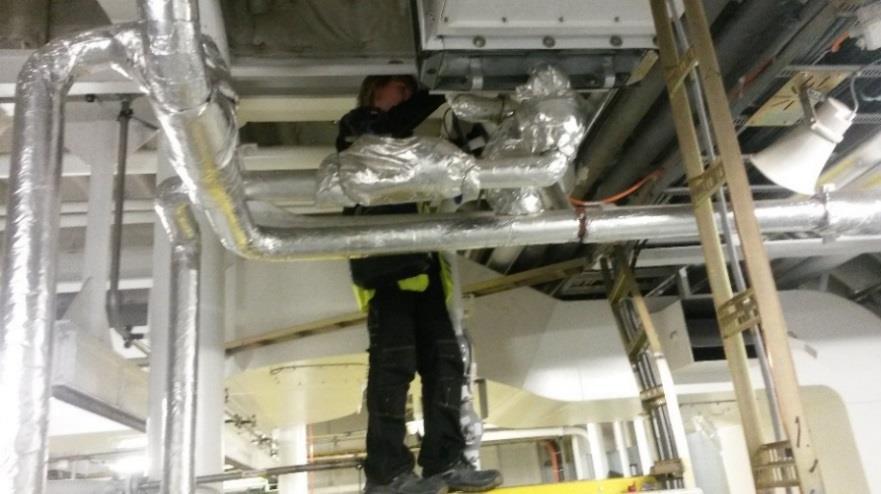

15 Detector Oy palvelee Ennakkohuoltopalvelu Detector Oy suorittaa ennakkoon kaasunvalvontajärjestelmien huollot ja kalibroinnit jatkuvatoimisen kaasunvalvonnan varmistamiseksi Korjaushuoltopalvelu Detector Oy huolehtii asiakkaiden lähettämistä huollon ja kalibroinnin tarpeessa olevista kaasunvalvontalaitteista, huoltaa ja kalibroi kannettavat kaasunilmaisimet sekä vastaa asiakkaiden kiireellisistä huoltopyynnöistä Käyttöönottopalvelu Detector Oy suorittaa asiakkailla kaasunvalvontalaitteiden käyttöönottoja Tekninen palvelu Detector Oy vastaa kaasunvalvontajärjestelmien teknisestä neuvonnasta asiakkaille Koulutuspalvelu Detector Oy toteuttaa asiakkaille koulutusta kaasunvalvontalaitteiden asennuksesta, huollosta ja kalibroinnista. Koulutuksen sisältö sovitaan asiakkaan tarpeiden mukaan Koulutuksesta on mahdollisuus saada valmistajan myöntämä sertifikaatti mikä antaa oikeuden mm. huoltaa ja kalibroida Detector Oy:n valmistamia ATEX laitteita. Sertifikaatin voimassaoloaikana (5 v) on mahdollista asiakaskohtaisesti saada internetpilven kautta koulutusmateriaalit, raportit ja muut oheismateriaalit

16 Yritys: Detector Oy Käyntiosoite: Telekatu 8 Postinumero: Kaupunki: Turku Maa: Suomi Puhelin: +358 (0) Telefax: +358 (0) Sähköposti: Nettisivut: detector@detector.fi Koodi nro rev. 1.6
