BALEXTHERM-PU-F KYLMÄTILOJEN SANDWICHELEMENTIT POLYURETAANIYTIMELLÄ

Transkriptio

1 BALEX METAL Sp. z o.o. PÄÄKONTTORI BALEXTHERM-PU-F KYLMÄTILOJEN SANDWICHELEMENTIT POLYURETAANIYTIMELLÄ ul. Wejherowska 12C Bolszewo, Puola Infolinja: puh faksi kontakt@balex.eu Balex Metal merkki tarkoittaa rakennemateriaalien korkeimman laadun takuuta. Yli 20 vuotta tarjoamme täydentäviä ja optimaalisia järjestelmäratkaisuja asunto-, TEKNINEN LUETTELO teollisuus- ja maatalousrakentamiseen. Balex Metal merkki on saavuttanut jalansijan FIRE STOP 13 markkina-alueella ja yli paikallisen ja kansainvälisen yrityksen luottamuksen. ULKOMAISET HAARAKONTTORIT TŠEKIN BALEX METAL S.R.O. Hradec Králové Vázní 1097, puh , faksi UKRAINA BALEX METAL TOV Kiova M. Raskovoy, bud. 21 biuro 907 puh , faksi LIETTUA BALEX METAL UAB Vilna Savanoriu 174A puh , faksi SLOVAKIA BALEX METAL Banská Bystrica Partizánska cesta 94, Banská Bystrica puh./faksi Liepnieku 10, Brocēni, LV-3851 puh , faksi ul. Wejherowska 12C, PL puh , faksi LATVIA SIA BALEX METAL Ražotne Brocēnos SAKSA BALEX METAL Stade MUUT MAAT BALEX METAL SP. Z O. O., Vientiosasto Bolszewo puh. +49 (0) , faksi +49 (0) w w w.b a lex.e u Indeksi FIN Oheinen esite ei muodosta tarjousta siviililain tarkoittamalla. Kannattaa rakentaa Balex Metalin kanssa! w w w. ba l ex. e u

2

3 BALEXTHERM-PU-F Kylmätilojen sandwichelementit polyuretaaniytimellä Tammikuu 2014 Tämän kansion sisältö ei muodosta kaupallista tarjousta siviililakikokoelman määräysten tarkoittamalla tavalla. Tämän kansion sisältämät tiedot ovat ainoastaan esimerkkiratkaisuja, jotka kunkin asiakkaan tarpeisiin vaativat kyseessä olevan kohteen suunnittelijan konsultointia ja täsmentämistä. Balex-Metal ei ole vastuussa mistään mahdollisesti esiintyvästä teknisestä virheestä tai tämän kansion sisältämän tiedon väärästä käytöstä johtuvasta virheestä.

4

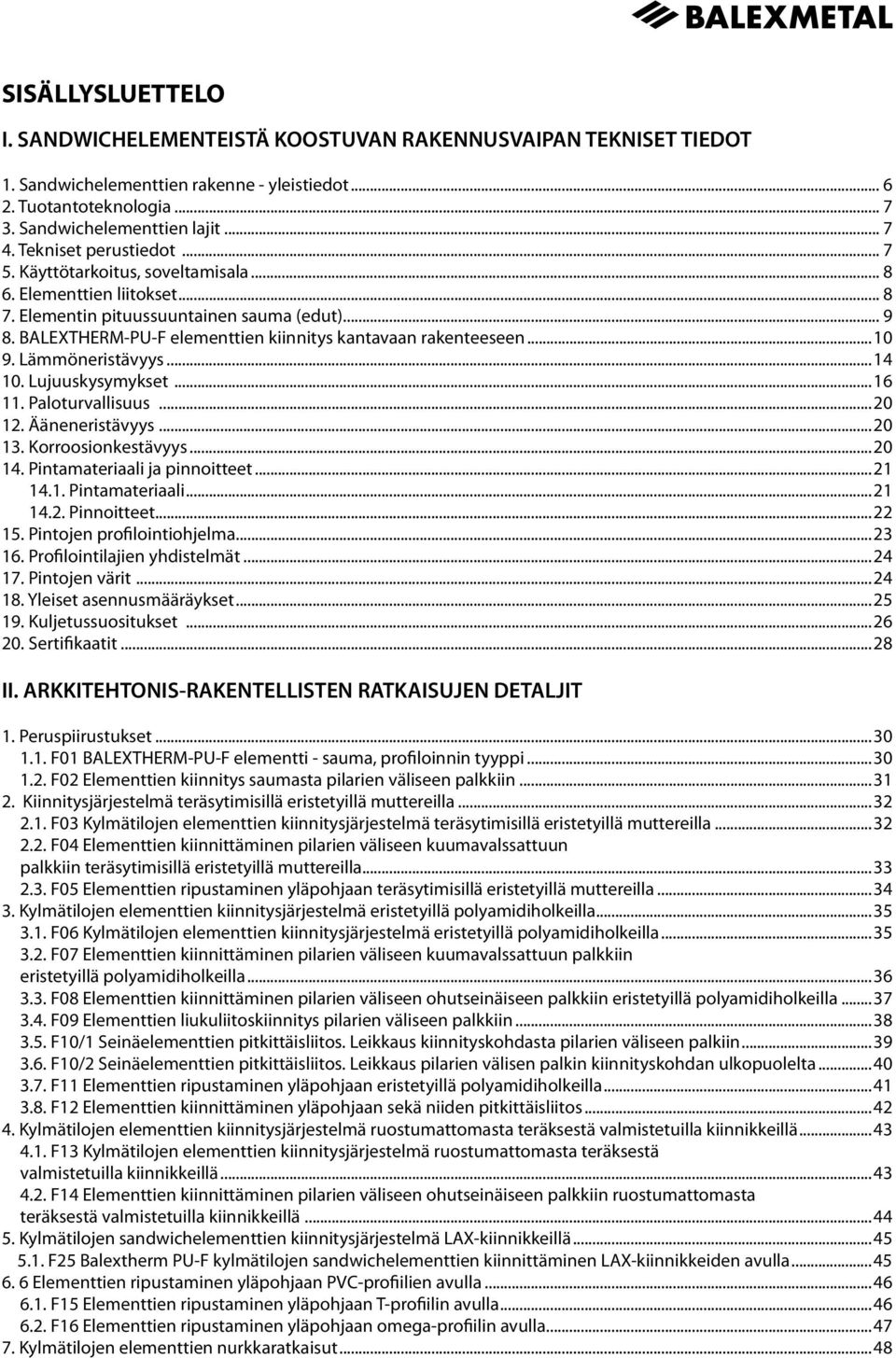

5 SISÄLLYSLUETTELO I. SANDWICHELEMENTEISTÄ KOOSTUVAN RAKENNUSVAIPAN TEKNISET TIEDOT 1. Sandwichelementtien rakenne - yleistiedot Tuotantoteknologia Sandwichelementtien lajit Tekniset perustiedot Käyttötarkoitus, soveltamisala Elementtien liitokset Elementin pituussuuntainen sauma (edut) BALEXTHERM-PU-F elementtien kiinnitys kantavaan rakenteeseen Lämmöneristävyys Lujuuskysymykset Paloturvallisuus Ääneneristävyys Korroosionkestävyys Pintamateriaali ja pinnoitteet Pintamateriaali Pinnoitteet Pintojen profilointiohjelma Profilointilajien yhdistelmät Pintojen värit Yleiset asennusmääräykset Kuljetussuositukset Sertifikaatit...28 II. ARKKITEHTONIS-RAKENTELLISTEN RATKAISUJEN DETALJIT 1. Peruspiirustukset F01 BALEXTHERM-PU-F elementti - sauma, profiloinnin tyyppi F02 Elementtien kiinnitys saumasta pilarien väliseen palkkiin Kiinnitysjärjestelmä teräsytimisillä eristetyillä muttereilla F03 Kylmätilojen elementtien kiinnitysjärjestelmä teräsytimisillä eristetyillä muttereilla F04 Elementtien kiinnittäminen pilarien väliseen kuumavalssattuun palkkiin teräsytimisillä eristetyillä muttereilla F05 Elementtien ripustaminen yläpohjaan teräsytimisillä eristetyillä muttereilla Kylmätilojen elementtien kiinnitysjärjestelmä eristetyillä polyamidiholkeilla F06 Kylmätilojen elementtien kiinnitysjärjestelmä eristetyillä polyamidiholkeilla F07 Elementtien kiinnittäminen pilarien väliseen kuumavalssattuun palkkiin eristetyillä polyamidiholkeilla F08 Elementtien kiinnittäminen pilarien väliseen ohutseinäiseen palkkiin eristetyillä polyamidiholkeilla F09 Elementtien liukuliitoskiinnitys pilarien väliseen palkkiin F10/1 Seinäelementtien pitkittäisliitos. Leikkaus kiinnityskohdasta pilarien väliseen palkiin F10/2 Seinäelementtien pitkittäisliitos. Leikkaus pilarien välisen palkin kiinnityskohdan ulkopuolelta F11 Elementtien ripustaminen yläpohjaan eristetyillä polyamidiholkeilla F12 Elementtien kiinnittäminen yläpohjaan sekä niiden pitkittäisliitos Kylmätilojen elementtien kiinnitysjärjestelmä ruostumattomasta teräksestä valmistetuilla kiinnikkeillä F13 Kylmätilojen elementtien kiinnitysjärjestelmä ruostumattomasta teräksestä valmistetuilla kiinnikkeillä F14 Elementtien kiinnittäminen pilarien väliseen ohutseinäiseen palkkiin ruostumattomasta teräksestä valmistetuilla kiinnikkeillä Kylmätilojen sandwichelementtien kiinnitysjärjestelmä LAX-kiinnikkeillä F25 Balextherm PU-F kylmätilojen sandwichelementtien kiinnittäminen LAX-kiinnikkeiden avulla Elementtien ripustaminen yläpohjaan PVC-profiilien avulla F15 Elementtien ripustaminen yläpohjaan T-profiilin avulla F16 Elementtien ripustaminen yläpohjaan omega-profiilin avulla Kylmätilojen elementtien nurkkaratkaisut...48

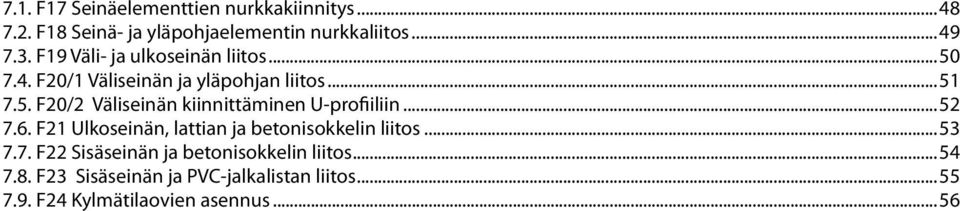

6 7.1. F17 Seinäelementtien nurkkakiinnitys F18 Seinä- ja yläpohjaelementin nurkkaliitos F19 Väli- ja ulkoseinän liitos F20/1 Väliseinän ja yläpohjan liitos F20/2 Väliseinän kiinnittäminen U-profiiliin F21 Ulkoseinän, lattian ja betonisokkelin liitos F22 Sisäseinän ja betonisokkelin liitos F23 Sisäseinän ja PVC-jalkalistan liitos F24 Kylmätilaovien asennus...56

7 I. BALEXTHERM SANDWICHELEMENTEISTÄ KOOSTUVAN RAKENNUSVAIPAN TEKNISET TIEDOT

8 1. SANDWICHELEMENTTIEN RAKENNE - YLEISTIEDOT BALEXMETAL tarjoaa laajan valikoiman metallipintaisia sandwichelementtejä polyuretaaniytimellä kauppanimellä BALEXTHERM-PU. Valikoima sisältää sandwich-seinä- ja -kattoelementit, joita voidaan käyttää teollisuus-, varastourheilu- ja tuotantohallien, paviljonki- ja kauppakohteiden, toimisto- ja sosiaalirakennusten sekä yleishyödyllisten kohteiden kevyeenä vaipparakenteena. Yksityiskohtaiset tiedot sandwichelementeistä yllä mainittuihin tarkoituksiin sisältää sandwichelementtien BALEXTHERM-PU-W-PLUS, BALEXTHERM-PU-W-ST ja BALEXTHERM-PU-R tekninen luettelo. Yllä mainittujen elementtien paksuudet ovat 40 mm mm. Elementit, jotka ovat tämän luettelon kohde, ovat yllä mainitun valikoiman täydennys ja ne ovat nykyaikaisia kylmätilojen elementtejä ja esiintyvät kauppanimellä BALEXTHERM-PU-F. Näille elementeille on luonteenomaista huomattavasti suuremmat paksuudet mm. BALEXTHERM-PU-F sandwichelementit koostuvat kahdesta teräslevypinnasta sekä rakenteena ja eristeenä toimivasta ytimestä. Freonivapaasta tiheydeltään 40±3 kg/m 3 olevasta pentaanilla vaahdotetusta (vaahdotusaineen johdosta ympäristöystävällisestä) polyuretaanivaahdosta valmistetun ytimen lämmöneristävyys on paras muiden tunnettujen lämpöeristeiden joukossa. Se vastaa leikkausjännitysten siirtämisestä, pintojen välisen etäisyyden vakiona pysymisestä sekä korkean lämmöneristävyyden varmistamisesta. Laskennallinen lämmönjohtavuuskerroin on λ las = 0,022 W/m 2 K, erottavan rakenneosan keskilämpötilaan 0 C suhteutettuna. BALEXTHERM-PU sandwichelementtien tuotannossa käytetään kahta ydintyyppiä: PUR- ja PIR-vaahtoa. Polyisosyanaattivaahdolle PIR on luonteenomaista suurempi korkeiden lämpötilojen kestävyys. PUR-vaahdon tasosidokset hajoavat noin 200 C lämpötilassa ja hiiltymisaste on palamisen aikana vain 20%. PIR-vaahdoissa isosyanuraattirakenteet hajoavat 325 C lämpötilassa ja hiiltymisaste on jopa 50%. Palonkestävyystutkimukset ovat sen vahvistaneet. PIR-vaahdon korkea hiiltymisaste muodostaa palosulun, joka johtuu hiiltyneen kerroksen alhaisesta lämmönjohtavuudesta ja kestävyydestä hapettumista vastaan. Siten PIR-vaahdon sisäkerroksen materiaali on suojattu palamiselta ja lisäksi hiiltynyt kerros estää korkeiden lämpötilojen pääsyä sandwichelementin läpi. Tuloksena se antaa paremman paloasuojan. Pintojen tehtävänä on siirtää normaalijännitykset sekä suojata kohde säiden vaikutuksilta. BALEXTHERM-PU-F sandwichelementtien pinnat on valmistettu molemmin puolin sinkitystä S220GD, S250GD ja S280GD teräslevystä ja S250GD ja S280GD teräslevystä orgaanisilla pinnoitteilla standardin PN-EN mukaan tai korroosionkestävästä teräksestä (1.4301) standardin PN-EN :1998 mukaan. Vakiosandwichelementtien teräspinnat pinnoitetaan polyesterimaalilla. Usein korkeampien korroosiosuojavaatimusten ja myös säilytyskohteissa, kylmiöissä ja pakastamoissa elintarvikkeiden kanssa kosketukseen joutumisen johdosta pinnat voidaan pinnoittaa PVDF, PCV(F) pinnoitteilla. Pitkittäissauman polyuretaaniydin jyrsitään tuotantoprosessissa kaksoispontin muotoiseksi maksimaalisen tiivyden saavuttamiseksi ja lämmöneristävyysominaisuuksien parantamiseksi. Uutuutena on sellainen ulko- ja sisäpinnan lukon muotoilu teräslevyn kaksoistaitteen muodossa, joka lisää palotiiveyttä ja mahdollistaa elementtien saumaliitosten pysyvyyden jopa erittäin tiukoissa palokoeolosuhteissa. Sellainen elementin rakenne varmistaa lämmöneristävyyden korkeiden vaatimusten täyttämisen, erittäin hyvän kantavuuden ja jäykkyyden laajalla ulko- ja sisäpintojen sallitulla lämpötilaerolla mahdollistaen samalla tukien suurten jännevälien käytön sekä välipohjassa että seinissä. 6

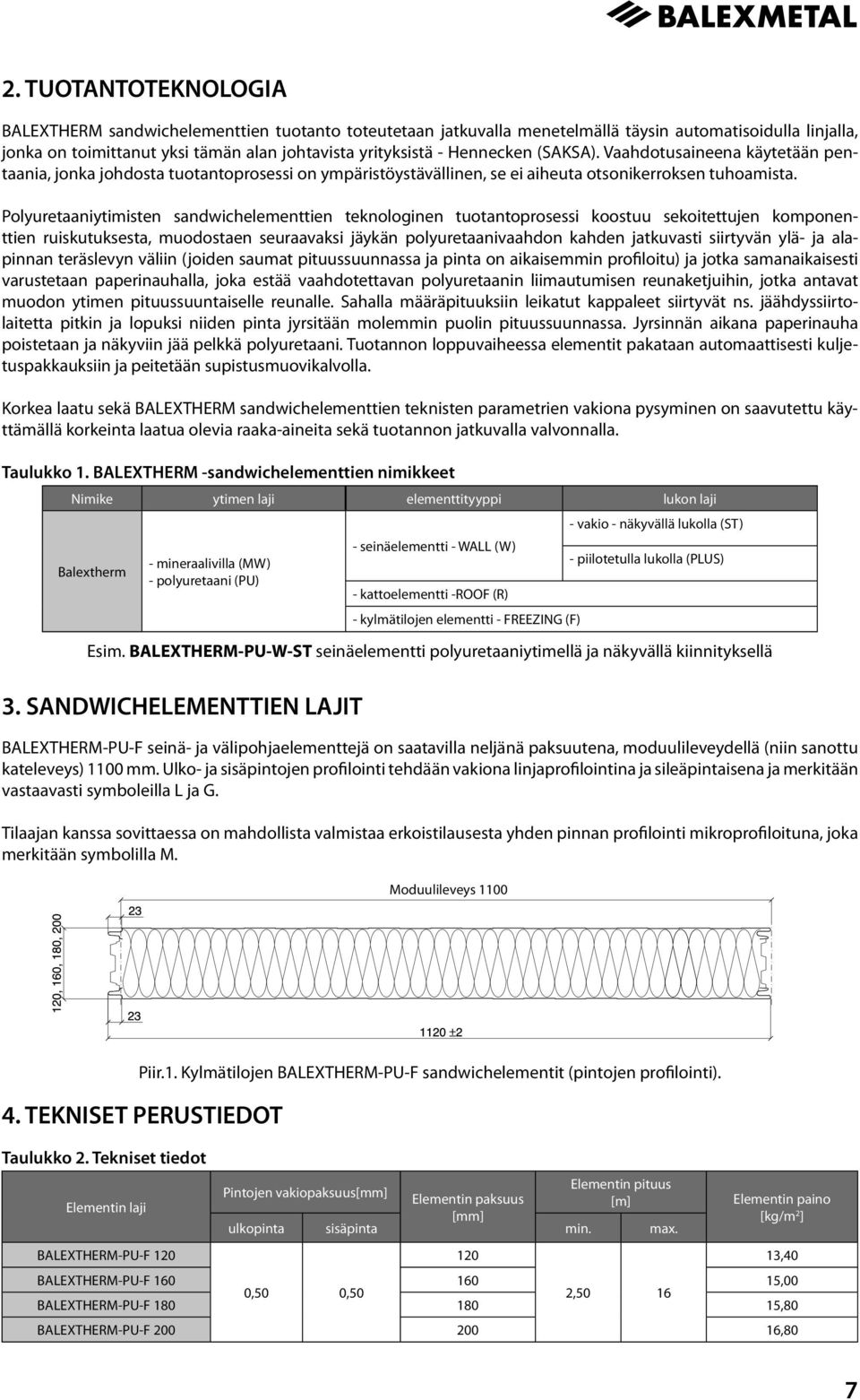

9 2. TUOTANTOTEKNOLOGIA BALEXTHERM sandwichelementtien tuotanto toteutetaan jatkuvalla menetelmällä täysin automatisoidulla linjalla, jonka on toimittanut yksi tämän alan johtavista yrityksistä - Hennecken (SAKSA). Vaahdotusaineena käytetään pentaania, jonka johdosta tuotantoprosessi on ympäristöystävällinen, se ei aiheuta otsonikerroksen tuhoamista. Polyuretaaniytimisten sandwichelementtien teknologinen tuotantoprosessi koostuu sekoitettujen komponenttien ruiskutuksesta, muodostaen seuraavaksi jäykän polyuretaanivaahdon kahden jatkuvasti siirtyvän ylä- ja alapinnan teräslevyn väliin (joiden saumat pituussuunnassa ja pinta on aikaisemmin profiloitu) ja jotka samanaikaisesti varustetaan paperinauhalla, joka estää vaahdotettavan polyuretaanin liimautumisen reunaketjuihin, jotka antavat muodon ytimen pituussuuntaiselle reunalle. Sahalla määräpituuksiin leikatut kappaleet siirtyvät ns. jäähdyssiirtolaitetta pitkin ja lopuksi niiden pinta jyrsitään molemmin puolin pituussuunnassa. Jyrsinnän aikana paperinauha poistetaan ja näkyviin jää pelkkä polyuretaani. Tuotannon loppuvaiheessa elementit pakataan automaattisesti kuljetuspakkauksiin ja peitetään supistusmuovikalvolla. Korkea laatu sekä BALEXTHERM sandwichelementtien teknisten parametrien vakiona pysyminen on saavutettu käyttämällä korkeinta laatua olevia raaka-aineita sekä tuotannon jatkuvalla valvonnalla. Taulukko 1. BALEXTHERM -sandwichelementtien nimikkeet Nimike ytimen laji elementtityyppi lukon laji - vakio - näkyvällä lukolla (ST) - seinäelementti - WALL (W) Balextherm - mineraalivilla (MW) - piilotetulla lukolla (PLUS) - polyuretaani (PU) - kattoelementti -ROOF (R) - kylmätilojen elementti - FREEZING (F) Esim. BALEXTHERM-PU-W-ST seinäelementti polyuretaaniytimellä ja näkyvällä kiinnityksellä 3. SANDWICHELEMENTTIEN LAJIT BALEXTHERM-PU-F seinä- ja välipohjaelementtejä on saatavilla neljänä paksuutena, moduulileveydellä (niin sanottu kateleveys) 1100 mm. Ulko- ja sisäpintojen profilointi tehdään vakiona linjaprofilointina ja sileäpintaisena ja merkitään vastaavasti symboleilla L ja G. Tilaajan kanssa sovittaessa on mahdollista valmistaa erkoistilausesta yhden pinnan profilointi mikroprofiloituna, joka merkitään symbolilla M. Moduulileveys 1100 Piir.1. Kylmätilojen BALEXTHERM-PU-F sandwichelementit (pintojen profilointi). 4. TEKNISET PERUSTIEDOT Taulukko 2. Tekniset tiedot Elementin laji Pintojen vakiopaksuus[mm] Elementin paksuus [mm] Elementin pituus [m] ulkopinta sisäpinta min. max. Elementin paino [kg/m 2 ] BALEXTHERM-PU-F ,40 BALEXTHERM-PU-F ,00 0,50 0,50 2,50 16 BALEXTHERM-PU-F ,80 BALEXTHERM-PU-F ,80 7

10 5. KÄYTTÖTARKOITUS, SOVELTAMISALA Kylmätilojen sandwichelementtejä BALEXTHERM-PU-F voidaan käyttää erottavina ulkoseinäelementteinä, yläpohjien katteena (siinä tapauksessa niillä on lisäkate esim. poimulevyn muodossa) ja erottavina sisäseinäelementteinä kiinteissä säiltyskohteissa, kylmiöissä ja pakastamoissa ja muiden kohteiden sisällä kammioelementteinä (yllä mainituihin tarkoituksiin) tai seinien tai välipohjien eriste-elementtinä jo olemassa olevissa kohteissa. Elementit erottavina ulkoseininä siirtävät lämpö- ja tuulikuorman ja yläpohjien lisäkatteella, esim. kankaalla, suojatut katteet siirtävät ainoastaan lämpökuorman. Ytimen paksuudesta ja tilan sisälämpötilasta riippuen elementtien käyttöalue on seuraava: ytimen paksuus 120 mm - tilat, joiden lämpötila on -15 C asti ytimen paksuus 160 mm - tilat, joiden lämpötila on -30 C asti ytimen paksuus 180 mm - tilat, joiden lämpötila on -40 C asti ytimen paksuus 200 mm - tilat, joiden lämpötila on -50 C asti Kylmätilojen sandwichelementtien käyttö tulee olla teknisen suunnitelman mukainen, joka ottaa huomioon yhdenmukaistetun Eurooppalaisen Standardin PN EN BALEXTHERM-PU-F elementtejä koskevat määräykset. 6. ELEMENTTIEN LIITOKSET Kaikissa BALEXTHERM sandwichelementeissä on otettu käyttöön uusi rakenneratkaisu - teräspintojen muotoilu elementtien pituussuuntaisessa saumassa. Pituussuuntaisen sauman ainutlaatuinen muoto, molempien pintojen sekä sisäpuolen että ulkopuolen urospontin paksuuden ja naaraspontin uran syvyyden optimaalinen suhde, on merkittävästi nostanut elementtien palotiiviyden parametria. Lisäksi BALEXTHERM-PU-F elementtien tapauksessa on otettu käyttöön kaksoispontin muotoisen polyuretaaniytimen tarkka jyrsintä (uutuus kylmätilaelementeissä). Yllä kuvattu ratkaisu takaa kylmätilojen elementtien erittäin hyvän lämmöneristävyyden ja eliminoi jatkuvan kylmäsillan sekä täyttää korkeimmat palo-, sadevesi-, ilma- ja vesihöyrytiiviyden vaatimukset. BALEXTHERM-PU-F elementit voidaan kiinnittää kantavaan rakenteeseen kahdella erilaisella eristetyllä kiinnikejärjestelmällä, jotka eliminoivat pistekohtaiset kylmäsillat ja ruostumattomasta teräksestä valmistetuilla itseporautuvilla ja itsekierteittävillä läpivientikiinnikkeillä. Kiinnitysjärjestelmien ominaisuudet ja niiden valintaperiaatteet on kuvattu myöhemmin tässä luettelossa. 8

11 7. ELEMENTTIEN PITUUSSUUNTAINEN SAUMA (EDUT) Kohteen sisäpuoli Piir. 2. BALEXTHERM-PU-F elementtien pituussuuntainen sauma 1. Elementtien sauman molemminpuolinen, ainutlaatuinen muotoilu kaksoislukon muodossa 2. Asennusta helpottava elementin sauman sisäpuolisen pinnan kartiomainen kallistus 3. Jyrsitty sauma kaksoispontin muodossa, joka eliminoi jatkuvan kylmäsillan, jossa A = 26 mm elementeille G = 120, sekä A = 61.7 mm elementeille G = 160, 180, Ydin jäykästä polyuretaanivaahdosta 5. Pintojen asianmukainen profilointi takaa korroosiosuojapinnoitteen erittäin hyvän kestävyyden 6. Rako, joka mahdollistaa kestoplastisten tiivistemassojen käytön (esim. SOUDAFLEX) 7. Tiivistemassa estää vesihöyryn ja ilman infiltraation. 9

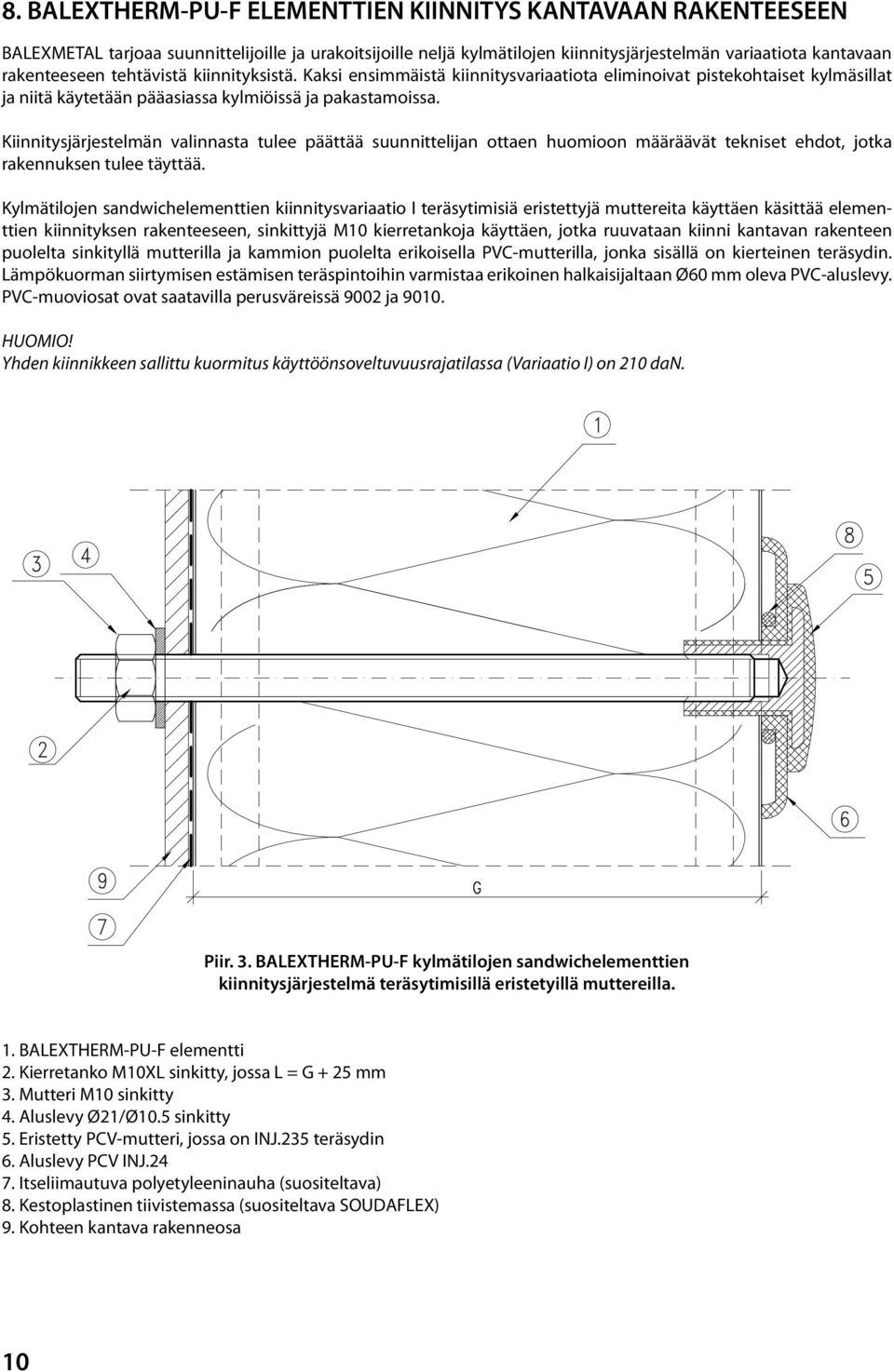

12 8. BALEXTHERM-PU-F ELEMENTTIEN KIINNITYS KANTAVAAN RAKENTEESEEN BALEXMETAL tarjoaa suunnittelijoille ja urakoitsijoille neljä kylmätilojen kiinnitysjärjestelmän variaatiota kantavaan rakenteeseen tehtävistä kiinnityksistä. Kaksi ensimmäistä kiinnitysvariaatiota eliminoivat pistekohtaiset kylmäsillat ja niitä käytetään pääasiassa kylmiöissä ja pakastamoissa. Kiinnitysjärjestelmän valinnasta tulee päättää suunnittelijan ottaen huomioon määräävät tekniset ehdot, jotka rakennuksen tulee täyttää. Kylmätilojen sandwichelementtien kiinnitysvariaatio I teräsytimisiä eristettyjä muttereita käyttäen käsittää elementtien kiinnityksen rakenteeseen, sinkittyjä M10 kierretankoja käyttäen, jotka ruuvataan kiinni kantavan rakenteen puolelta sinkityllä mutterilla ja kammion puolelta erikoisella PVC-mutterilla, jonka sisällä on kierteinen teräsydin. Lämpökuorman siirtymisen estämisen teräspintoihin varmistaa erikoinen halkaisijaltaan Ø60 mm oleva PVC-aluslevy. PVC-muoviosat ovat saatavilla perusväreissä 9002 ja HUOMIO! Yhden kiinnikkeen sallittu kuormitus käyttöönsoveltuvuusrajatilassa (Variaatio I) on 210 dan. Piir. 3. BALEXTHERM-PU-F kylmätilojen sandwichelementtien kiinnitysjärjestelmä teräsytimisillä eristetyillä muttereilla. 1. BALEXTHERM-PU-F elementti 2. Kierretanko M10XL sinkitty, jossa L = G + 25 mm 3. Mutteri M10 sinkitty 4. Aluslevy Ø21/Ø10.5 sinkitty 5. Eristetty PCV-mutteri, jossa on INJ.235 teräsydin 6. Aluslevy PCV INJ Itseliimautuva polyetyleeninauha (suositeltava) 8. Kestoplastinen tiivistemassa (suositeltava SOUDAFLEX) 9. Kohteen kantava rakenneosa 10

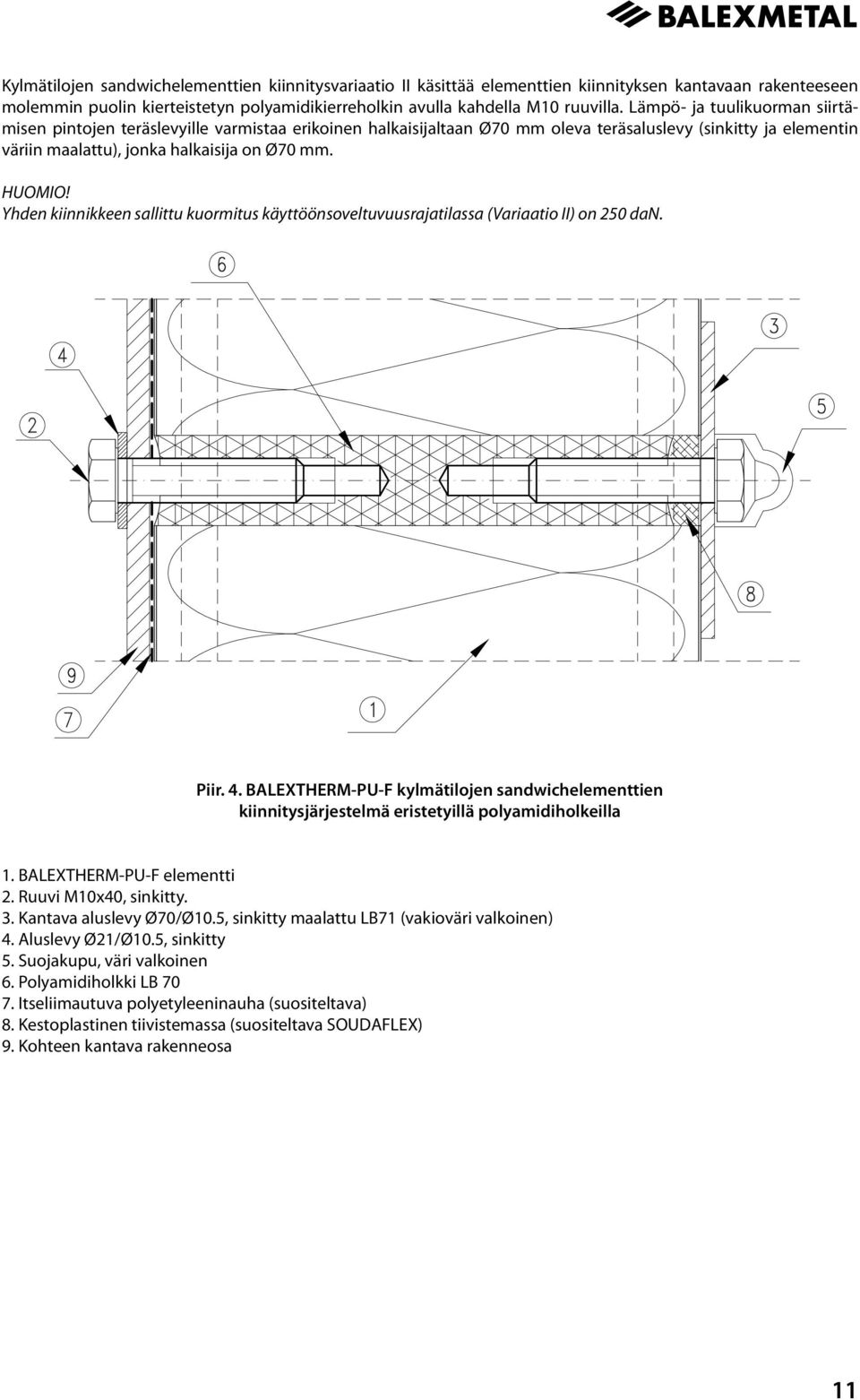

13 Kylmätilojen sandwichelementtien kiinnitysvariaatio II käsittää elementtien kiinnityksen kantavaan rakenteeseen molemmin puolin kierteistetyn polyamidikierreholkin avulla kahdella M10 ruuvilla. Lämpö- ja tuulikuorman siirtämisen pintojen teräslevyille varmistaa erikoinen halkaisijaltaan Ø70 mm oleva teräsaluslevy (sinkitty ja elementin väriin maalattu), jonka halkaisija on Ø70 mm. HUOMIO! Yhden kiinnikkeen sallittu kuormitus käyttöönsoveltuvuusrajatilassa (Variaatio II) on 250 dan. Piir. 4. BALEXTHERM-PU-F kylmätilojen sandwichelementtien kiinnitysjärjestelmä eristetyillä polyamidiholkeilla 1. BALEXTHERM-PU-F elementti 2. Ruuvi M10x40, sinkitty. 3. Kantava aluslevy Ø70/Ø10.5, sinkitty maalattu LB71 (vakioväri valkoinen) 4. Aluslevy Ø21/Ø10.5, sinkitty 5. Suojakupu, väri valkoinen 6. Polyamidiholkki LB Itseliimautuva polyetyleeninauha (suositeltava) 8. Kestoplastinen tiivistemassa (suositeltava SOUDAFLEX) 9. Kohteen kantava rakenneosa 11

14 Kohteissa, joiden lämpötila on t 0 C, kiinnitysvariaatio III käsittää seinäelementtien liittämisen kantavan rakenteen pilarien väliseen palkkiin ruostumattomasta teräksestä valmistetuilla itseporautuvilla ja itsekierteittävillä läpivientikiinnikkeillä, joiden lämmönjohtavuus on 5 kertaa pienempi kuin hiiliteräksestä valmistettujen kiinnikkeiden lämmönjohtavuus. HUOMIO! Yhden kiinnikkeen sallittu kuormitus Ø19 mm:n aluslevylle käyttöönsoveltuvuusrajatilassa (Variaatio III) on 100 dan. Piir. 5. BALEXTHERM-PU-F kylmätilojen sandwichelementtien kiinnitysjärjestelmä itseporautuvilla kiinnikkeillä. 1. BALEXTHERM-PU-F elementti 2. Kiinnike ruostumattomasta teräksestä elementtien kiinnitykseen LB 7 3. Itseliimautuva polyetyleeninauha (suositeltava) 4. Kohteen kantava rakenneosa Taulukko 3. Ruostumattomasta teräksestä valmistettujen kiinnikkeiden valintataulukko, variaatio III Kiinnikkeen laji Tuen seinämäpaksuus [mm] Elementin laji ja paksuus BALEXTHERM-PU-F LB 7 1,50-5,00 LB 7A LB 7B LB 7C LB 7D LB 8 3,00-12,00 LB 8A LB 8B LB 8C LB 8D LB 9 > 12,00 LB 9A LB 9B LB 9C LB 9D LB 10 Betonialusta, muurattu LB 10A LB 10B LB 10C LB 10D LB 6 Kiinnike pellitysten kiinnitykseen Suunnittelijan tulee päättää kiinnitysjärjestelmän valinnasta ottaen huomioon velvoittavat lakimääräykset. 12

15 Kylmätilojen sandwichelementtien kiinnitysvariaatio IV tarkoittaa LAX-sarjan (ruuvi/holkki/peitekappale) käyttöä asennukseen. LAX-ankkuri on suunniteltu erityisesti sandwichelementtien kylmiöihin ja pakastamoihin asennusta varten, joiden vakiokäyttölämpötila on 40 C asti. LAX eliminoi kylmäsilta-ilmiön. Kohteissa, joissa ympäristön lämpötila on säädetty, LAX-tiivistyksen käyttöä varten tulee käyttää silikonia, joka on tarkoitettu käytettäväksi pysyvästi vaaditussa lämpötilassa. Silikonia voi laittaa suoraan LAX-holkkiin ja myös holkin laipan alle. Kiinnikkeen pituus ja paksuus tulee valita alustan lajin ja sandwichelementin paksuuden mukaan. LAX-kiinnikkeiden asennuksen minimietäisyys: - sandwichelementin reunasta - 1 cm (LAX-kiinnikkeen ulkohalkaisijaan laskettuna), - etäisyys toisesta LAX-kiinnikkeestä on vähintään 10 cm Piir.6. Balextherm PU-F kylmätilojen sandwichelementtien kiinnittäminen LAX - kiinnikkeillä 1. BALEXTHERM-PU-F elementti 2. Kiinnike BALEXTHERM elementtien kiinnitykseen 3. Itseliimautuva polyetyleeninauha PES 3x20 (suositeltava) 4. Pilarien välinen palkki, rakennesuunnitelman mukaan 5. Holkki ja LAX peitekappale 13

16 9. LÄMMÖNERISTÄVYYS Kylmätilojen sandwichelementeillä BALEXTHERM-PU-F on erittäin hyvät lämmöneristävyysominaisuudet. Varsovan Rakennustekniikan Instituutin Termodynamiikan Laitoksessa suoritetut kokeet ja laskennat sandwichelementtien eristävän ytimen muodostavan polyuretaanivaahdon lämmönjohtavuus- ja seinän lämmönläpäisykertoimen määrittämiseksi ovat vahvistaneet BALEXTHERM-PU-F sandwichelementtien korkean laadun ja parametrien vakiona pysymisen, joka on saavutettu käyttämällä parasta laatua olevia raaka-aineita, kaikkien tuotantovaiheiden jatkuvalla valvonnalla ja Euroopan yhden nykyaikaisimman tuotantolinjan ansiosta. Laskennallinen lämmönjohtavuuskerroin (käytetään suunnittelussa ja vastaa materiaalin käyttöolosuhteita), erottavan erakenneosan keskilämpötilasta riippuen on: Taulukko 4. Laskennalliset lämmönjohtavuuskerroimet. Erottavan rakenneosan Lämmönjohtavuuskerroin keskilämpötila λ t śr [ C] obl [W/m C] 10 0, , , ,021 BALEXTHERM-PU-F sandwichelementeistä rakennettujen erottavien rakenneosien lämmönjohtavuuskertomet U c, ottaen huomioon sandwichelementtien sauman jatkuva kylmäsilta, on esitetty Taulukossa 4. Koska BALEXTHERM-PU-F sandwichelementtien kiinnitykseen käytetään erikoisia eristettyjä kiinnikkeitä, on oletettu, että elementtien pistekohtaisen lämmönjohtavuuskertoimen arvo on nolla. Taulukko 5. Erottavan rakenneosan lämmönläpäisykertoimen arvot Elementin laji Elementin paksuus [mm] Erottavan rakenneosan lämmönläpäisykertoimen arvot U c [W/m 2 K] BALEXTHERM-PU-F ,18 BALEXTHERM-PU-F ,14 BALEXTHERM-PU-F ,12 BALEXTHERM-PU-F ,10 14

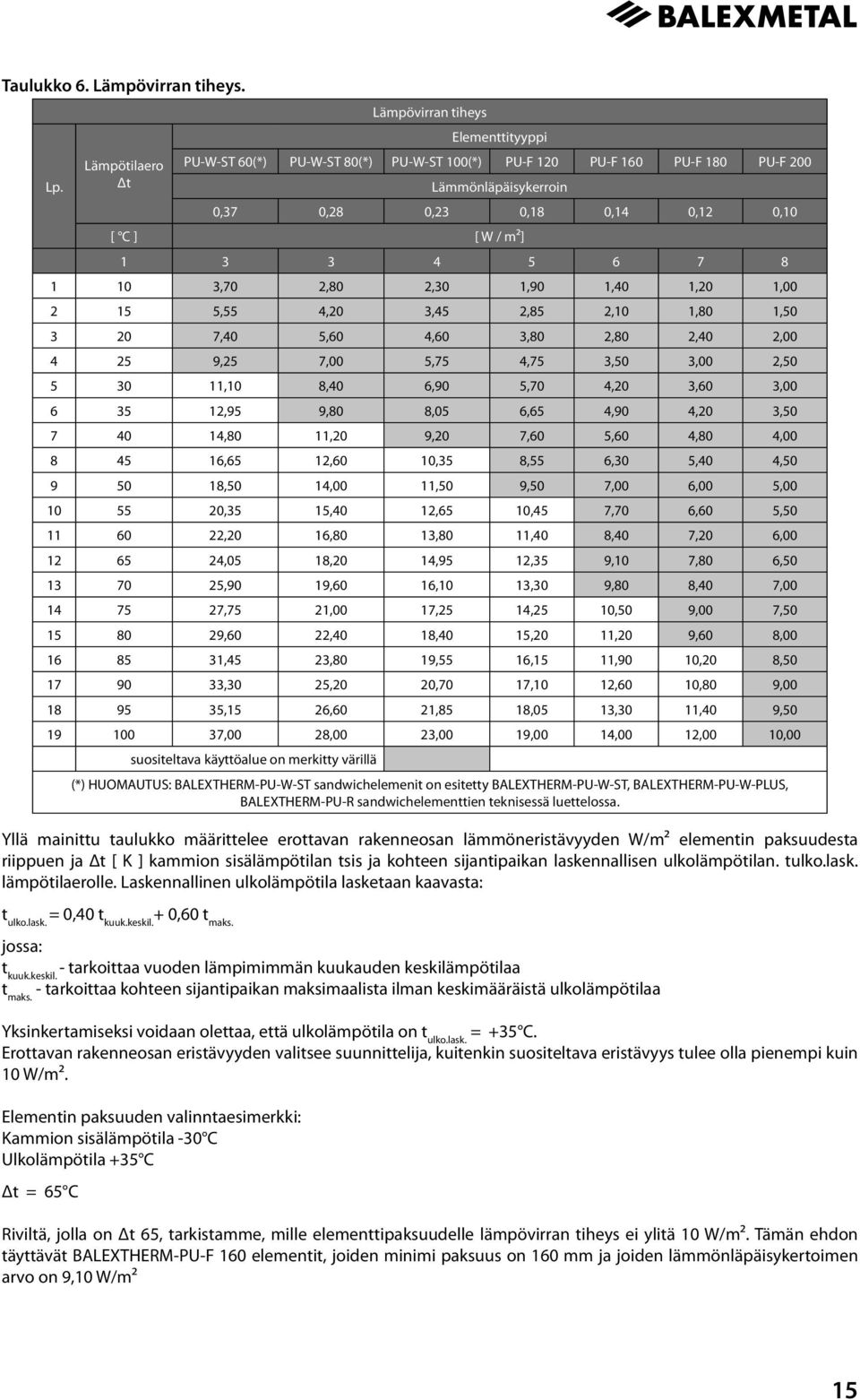

17 Taulukko 6. Lämpövirran tiheys. Yllä mainittu taulukko määrittelee erottavan rakenneosan lämmöneristävyyden W/m² elementin paksuudesta riippuen ja Δt [ K ] kammion sisälämpötilan tsis ja kohteen sijantipaikan laskennallisen ulkolämpötilan. tulko.lask. lämpötilaerolle. Laskennallinen ulkolämpötila lasketaan kaavasta: t ulko.lask. = 0,40 t kuuk.keskil. + 0,60 t maks. jossa: t kuuk.keskil. - tarkoittaa vuoden lämpimimmän kuukauden keskilämpötilaa t maks. - tarkoittaa kohteen sijantipaikan maksimaalista ilman keskimääräistä ulkolämpötilaa Yksinkertamiseksi voidaan olettaa, että ulkolämpötila on t ulko.lask. = +35 C. Erottavan rakenneosan eristävyyden valitsee suunnittelija, kuitenkin suositeltava eristävyys tulee olla pienempi kuin 10 W/m². Elementin paksuuden valinntaesimerkki: Kammion sisälämpötila -30 C Ulkolämpötila +35 C Δt = 65 C Lämpövirran tiheys Elementtityyppi Lämpötilaero PU-W-ST 60(*) PU-W-ST 80(*) PU-W-ST 100(*) PU-F 120 PU-F 160 PU-F 180 PU-F 200 Lp. Δt Lämmönläpäisykerroin 0,37 0,28 0,23 0,18 0,14 0,12 0,10 [ C ] [ W / m²] ,70 2,80 2,30 1,90 1,40 1,20 1, ,55 4,20 3,45 2,85 2,10 1,80 1, ,40 5,60 4,60 3,80 2,80 2,40 2, ,25 7,00 5,75 4,75 3,50 3,00 2, ,10 8,40 6,90 5,70 4,20 3,60 3, ,95 9,80 8,05 6,65 4,90 4,20 3, ,80 11,20 9,20 7,60 5,60 4,80 4, ,65 12,60 10,35 8,55 6,30 5,40 4, ,50 14,00 11,50 9,50 7,00 6,00 5, ,35 15,40 12,65 10,45 7,70 6,60 5, ,20 16,80 13,80 11,40 8,40 7,20 6, ,05 18,20 14,95 12,35 9,10 7,80 6, ,90 19,60 16,10 13,30 9,80 8,40 7, ,75 21,00 17,25 14,25 10,50 9,00 7, ,60 22,40 18,40 15,20 11,20 9,60 8, ,45 23,80 19,55 16,15 11,90 10,20 8, ,30 25,20 20,70 17,10 12,60 10,80 9, ,15 26,60 21,85 18,05 13,30 11,40 9, ,00 28,00 23,00 19,00 14,00 12,00 10,00 suositeltava käyttöalue on merkitty värillä (*) HUOMAUTUS: BALEXTHERM-PU-W-ST sandwichelemenit on esitetty BALEXTHERM-PU-W-ST, BALEXTHERM-PU-W-PLUS, BALEXTHERM-PU-R sandwichelementtien teknisessä luettelossa. Riviltä, jolla on Δt 65, tarkistamme, mille elementtipaksuudelle lämpövirran tiheys ei ylitä 10 W/m². Tämän ehdon täyttävät BALEXTHERM-PU-F 160 elementit, joiden minimi paksuus on 160 mm ja joiden lämmönläpäisykertoimen arvo on 9,10 W/m² 15

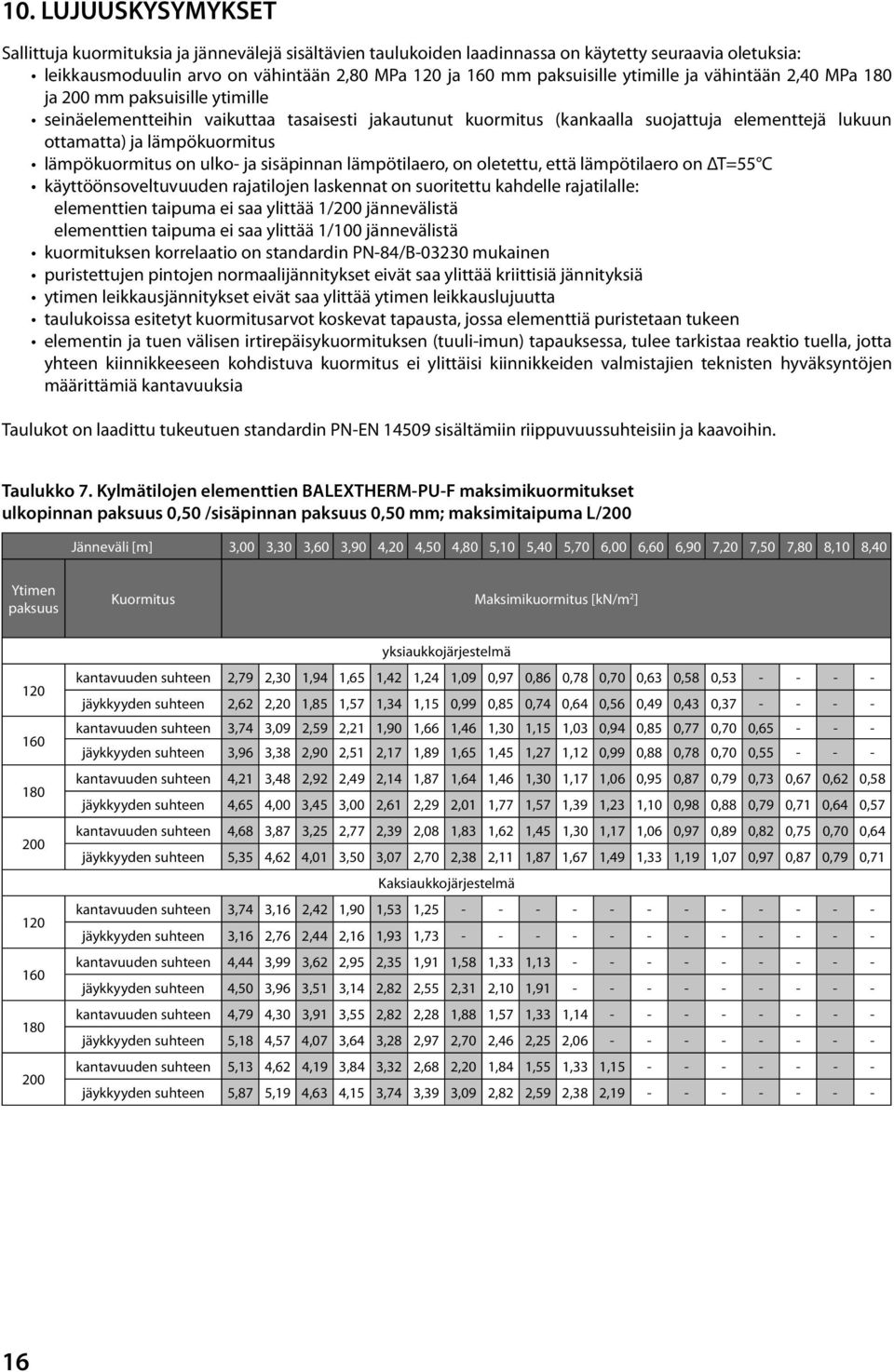

18 10. LUJUUSKYSYMYKSET Sallittuja kuormituksia ja jännevälejä sisältävien taulukoiden laadinnassa on käytetty seuraavia oletuksia: leikkausmoduulin arvo on vähintään 2,80 MPa 120 ja 160 mm paksuisille ytimille ja vähintään 2,40 MPa 180 ja 200 mm paksuisille ytimille seinäelementteihin vaikuttaa tasaisesti jakautunut kuormitus (kankaalla suojattuja elementtejä lukuun ottamatta) ja lämpökuormitus lämpökuormitus on ulko- ja sisäpinnan lämpötilaero, on oletettu, että lämpötilaero on ΔT=55 C käyttöönsoveltuvuuden rajatilojen laskennat on suoritettu kahdelle rajatilalle: elementtien taipuma ei saa ylittää 1/200 jännevälistä elementtien taipuma ei saa ylittää 1/100 jännevälistä kuormituksen korrelaatio on standardin PN-84/B mukainen puristettujen pintojen normaalijännitykset eivät saa ylittää kriittisiä jännityksiä ytimen leikkausjännitykset eivät saa ylittää ytimen leikkauslujuutta taulukoissa esitetyt kuormitusarvot koskevat tapausta, jossa elementtiä puristetaan tukeen elementin ja tuen välisen irtirepäisykuormituksen (tuuli-imun) tapauksessa, tulee tarkistaa reaktio tuella, jotta yhteen kiinnikkeeseen kohdistuva kuormitus ei ylittäisi kiinnikkeiden valmistajien teknisten hyväksyntöjen määrittämiä kantavuuksia Taulukot on laadittu tukeutuen standardin PN-EN sisältämiin riippuvuussuhteisiin ja kaavoihin. Taulukko 7. Kylmätilojen elementtien BALEXTHERM-PU-F maksimikuormitukset ulkopinnan paksuus 0,50 /sisäpinnan paksuus 0,50 mm; maksimitaipuma L/200 Jänneväli [m] 3,00 3,30 3,60 3,90 4,20 4,50 4,80 5,10 5,40 5,70 6,00 6,60 6,90 7,20 7,50 7,80 8,10 8,40 Ytimen paksuus Kuormitus Maksimikuormitus [kn/m 2 ] yksiaukkojärjestelmä kantavuuden suhteen 2,79 2,30 1,94 1,65 1,42 1,24 1,09 0,97 0,86 0,78 0,70 0,63 0,58 0, jäykkyyden suhteen 2,62 2,20 1,85 1,57 1,34 1,15 0,99 0,85 0,74 0,64 0,56 0,49 0,43 0, kantavuuden suhteen 3,74 3,09 2,59 2,21 1,90 1,66 1,46 1,30 1,15 1,03 0,94 0,85 0,77 0,70 0, jäykkyyden suhteen 3,96 3,38 2,90 2,51 2,17 1,89 1,65 1,45 1,27 1,12 0,99 0,88 0,78 0,70 0, kantavuuden suhteen 4,21 3,48 2,92 2,49 2,14 1,87 1,64 1,46 1,30 1,17 1,06 0,95 0,87 0,79 0,73 0,67 0,62 0,58 jäykkyyden suhteen 4,65 4,00 3,45 3,00 2,61 2,29 2,01 1,77 1,57 1,39 1,23 1,10 0,98 0,88 0,79 0,71 0,64 0,57 kantavuuden suhteen 4,68 3,87 3,25 2,77 2,39 2,08 1,83 1,62 1,45 1,30 1,17 1,06 0,97 0,89 0,82 0,75 0,70 0,64 jäykkyyden suhteen 5,35 4,62 4,01 3,50 3,07 2,70 2,38 2,11 1,87 1,67 1,49 1,33 1,19 1,07 0,97 0,87 0,79 0,71 Kaksiaukkojärjestelmä kantavuuden suhteen 3,74 3,16 2,42 1,90 1,53 1, jäykkyyden suhteen 3,16 2,76 2,44 2,16 1,93 1, kantavuuden suhteen 4,44 3,99 3,62 2,95 2,35 1,91 1,58 1,33 1, jäykkyyden suhteen 4,50 3,96 3,51 3,14 2,82 2,55 2,31 2,10 1, kantavuuden suhteen 4,79 4,30 3,91 3,55 2,82 2,28 1,88 1,57 1,33 1, jäykkyyden suhteen 5,18 4,57 4,07 3,64 3,28 2,97 2,70 2,46 2,25 2, kantavuuden suhteen 5,13 4,62 4,19 3,84 3,32 2,68 2,20 1,84 1,55 1,33 1, jäykkyyden suhteen 5,87 5,19 4,63 4,15 3,74 3,39 3,09 2,82 2,59 2,38 2,

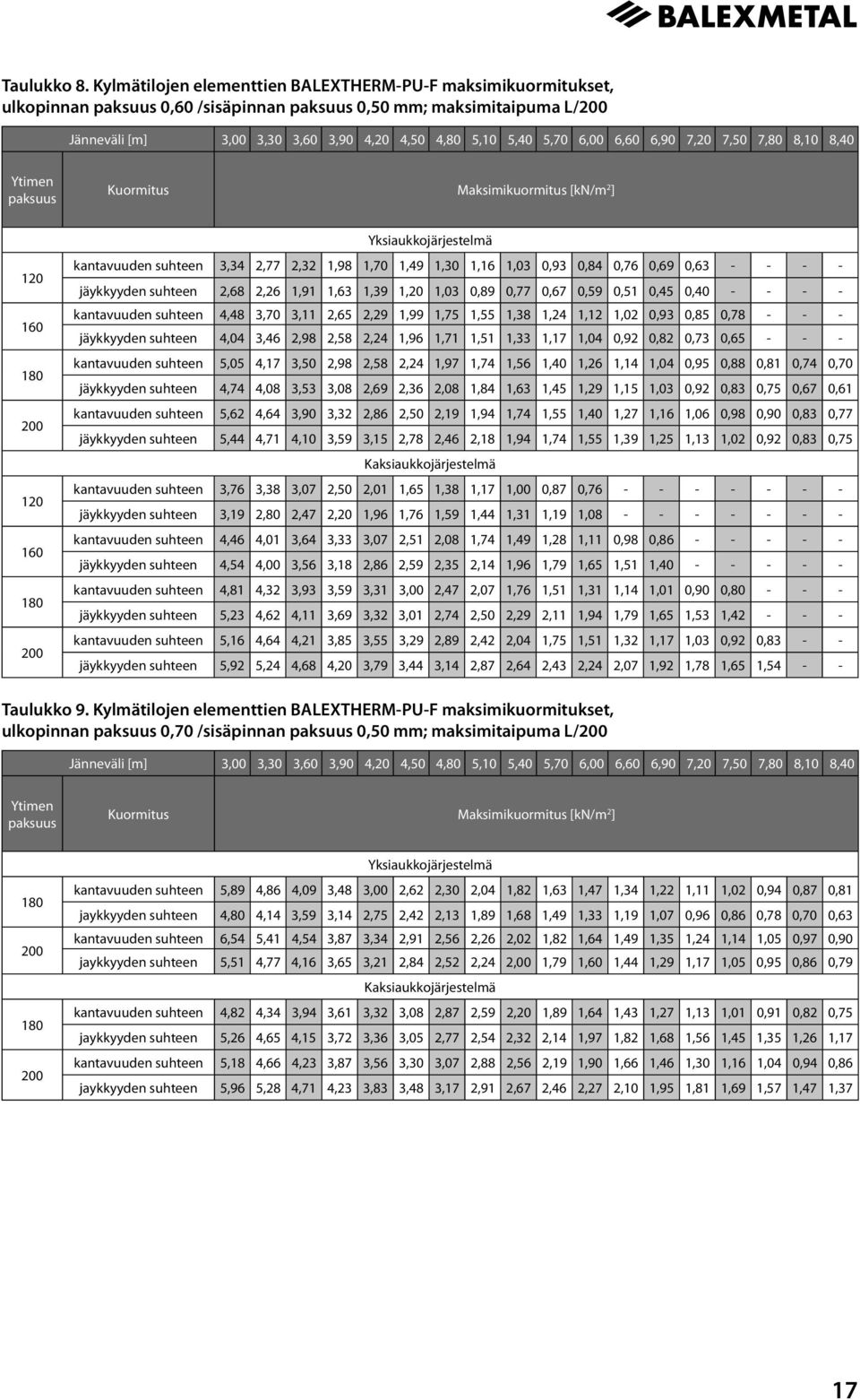

19 Taulukko 8. Kylmätilojen elementtien BALEXTHERM-PU-F maksimikuormitukset, ulkopinnan paksuus 0,60 /sisäpinnan paksuus 0,50 mm; maksimitaipuma L/200 Jänneväli [m] 3,00 3,30 3,60 3,90 4,20 4,50 4,80 5,10 5,40 5,70 6,00 6,60 6,90 7,20 7,50 7,80 8,10 8,40 Ytimen paksuus Kuormitus Maksimikuormitus [kn/m 2 ] Yksiaukkojärjestelmä kantavuuden suhteen 3,34 2,77 2,32 1,98 1,70 1,49 1,30 1,16 1,03 0,93 0,84 0,76 0,69 0, jäykkyyden suhteen 2,68 2,26 1,91 1,63 1,39 1,20 1,03 0,89 0,77 0,67 0,59 0,51 0,45 0, kantavuuden suhteen 4,48 3,70 3,11 2,65 2,29 1,99 1,75 1,55 1,38 1,24 1,12 1,02 0,93 0,85 0, jäykkyyden suhteen 4,04 3,46 2,98 2,58 2,24 1,96 1,71 1,51 1,33 1,17 1,04 0,92 0,82 0,73 0, kantavuuden suhteen 5,05 4,17 3,50 2,98 2,58 2,24 1,97 1,74 1,56 1,40 1,26 1,14 1,04 0,95 0,88 0,81 0,74 0,70 jäykkyyden suhteen 4,74 4,08 3,53 3,08 2,69 2,36 2,08 1,84 1,63 1,45 1,29 1,15 1,03 0,92 0,83 0,75 0,67 0,61 kantavuuden suhteen 5,62 4,64 3,90 3,32 2,86 2,50 2,19 1,94 1,74 1,55 1,40 1,27 1,16 1,06 0,98 0,90 0,83 0,77 jäykkyyden suhteen 5,44 4,71 4,10 3,59 3,15 2,78 2,46 2,18 1,94 1,74 1,55 1,39 1,25 1,13 1,02 0,92 0,83 0,75 Kaksiaukkojärjestelmä kantavuuden suhteen 3,76 3,38 3,07 2,50 2,01 1,65 1,38 1,17 1,00 0,87 0, jäykkyyden suhteen 3,19 2,80 2,47 2,20 1,96 1,76 1,59 1,44 1,31 1,19 1, kantavuuden suhteen 4,46 4,01 3,64 3,33 3,07 2,51 2,08 1,74 1,49 1,28 1,11 0,98 0, jäykkyyden suhteen 4,54 4,00 3,56 3,18 2,86 2,59 2,35 2,14 1,96 1,79 1,65 1,51 1, kantavuuden suhteen 4,81 4,32 3,93 3,59 3,31 3,00 2,47 2,07 1,76 1,51 1,31 1,14 1,01 0,90 0, jäykkyyden suhteen 5,23 4,62 4,11 3,69 3,32 3,01 2,74 2,50 2,29 2,11 1,94 1,79 1,65 1,53 1, kantavuuden suhteen 5,16 4,64 4,21 3,85 3,55 3,29 2,89 2,42 2,04 1,75 1,51 1,32 1,17 1,03 0,92 0, jäykkyyden suhteen 5,92 5,24 4,68 4,20 3,79 3,44 3,14 2,87 2,64 2,43 2,24 2,07 1,92 1,78 1,65 1, Taulukko 9. Kylmätilojen elementtien BALEXTHERM-PU-F maksimikuormitukset, ulkopinnan paksuus 0,70 /sisäpinnan paksuus 0,50 mm; maksimitaipuma L/200 Jänneväli [m] 3,00 3,30 3,60 3,90 4,20 4,50 4,80 5,10 5,40 5,70 6,00 6,60 6,90 7,20 7,50 7,80 8,10 8,40 Ytimen paksuus Kuormitus Maksimikuormitus [kn/m 2 ] Yksiaukkojärjestelmä kantavuuden suhteen 5,89 4,86 4,09 3,48 3,00 2,62 2,30 2,04 1,82 1,63 1,47 1,34 1,22 1,11 1,02 0,94 0,87 0,81 jaykkyyden suhteen 4,80 4,14 3,59 3,14 2,75 2,42 2,13 1,89 1,68 1,49 1,33 1,19 1,07 0,96 0,86 0,78 0,70 0,63 kantavuuden suhteen 6,54 5,41 4,54 3,87 3,34 2,91 2,56 2,26 2,02 1,82 1,64 1,49 1,35 1,24 1,14 1,05 0,97 0,90 jaykkyyden suhteen 5,51 4,77 4,16 3,65 3,21 2,84 2,52 2,24 2,00 1,79 1,60 1,44 1,29 1,17 1,05 0,95 0,86 0,79 Kaksiaukkojärjestelmä kantavuuden suhteen 4,82 4,34 3,94 3,61 3,32 3,08 2,87 2,59 2,20 1,89 1,64 1,43 1,27 1,13 1,01 0,91 0,82 0,75 jaykkyyden suhteen 5,26 4,65 4,15 3,72 3,36 3,05 2,77 2,54 2,32 2,14 1,97 1,82 1,68 1,56 1,45 1,35 1,26 1,17 kantavuuden suhteen 5,18 4,66 4,23 3,87 3,56 3,30 3,07 2,88 2,56 2,19 1,90 1,66 1,46 1,30 1,16 1,04 0,94 0,86 jaykkyyden suhteen 5,96 5,28 4,71 4,23 3,83 3,48 3,17 2,91 2,67 2,46 2,27 2,10 1,95 1,81 1,69 1,57 1,47 1,37 17

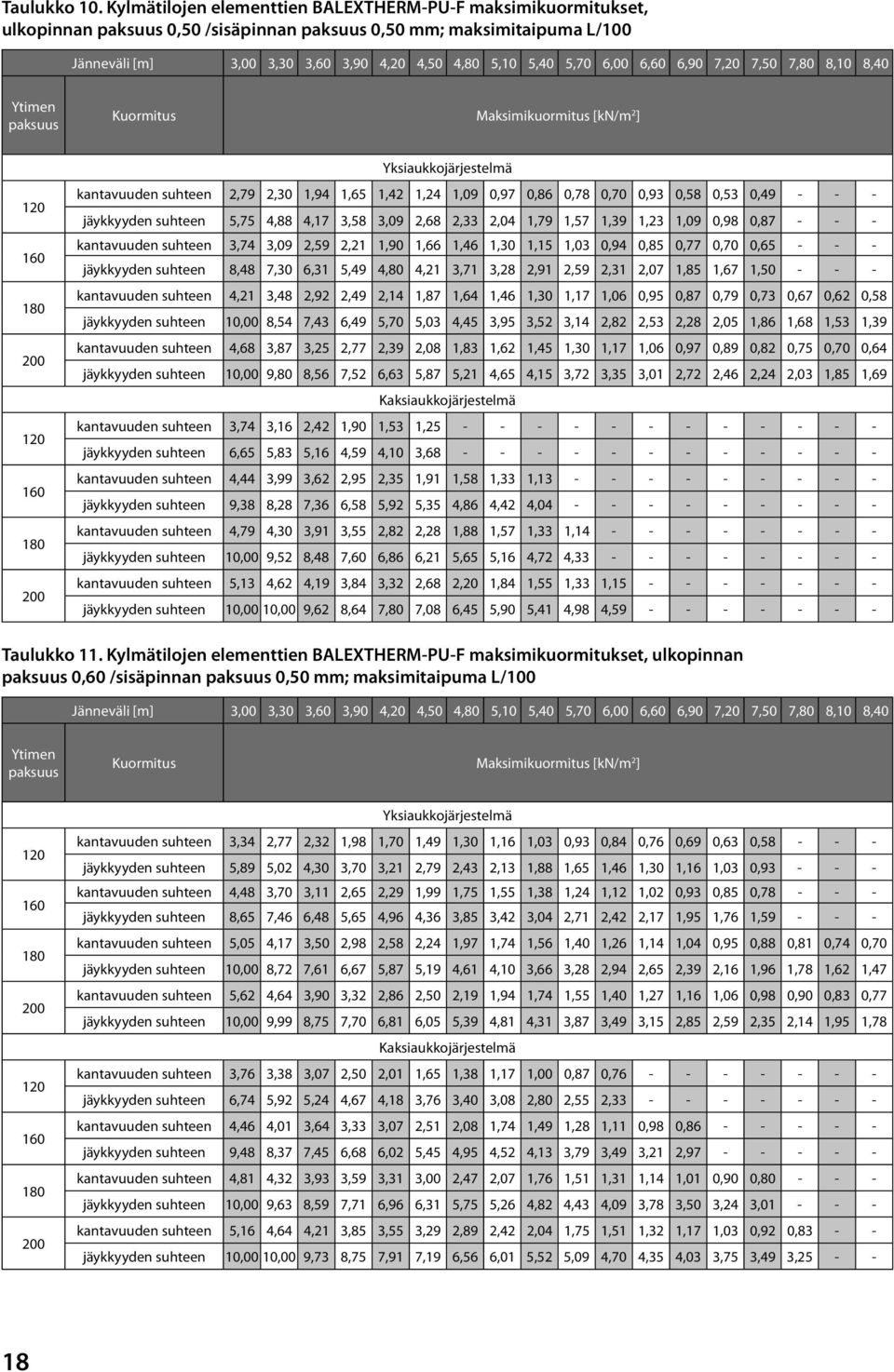

20 Taulukko 10. Kylmätilojen elementtien BALEXTHERM-PU-F maksimikuormitukset, ulkopinnan paksuus 0,50 /sisäpinnan paksuus 0,50 mm; maksimitaipuma L/100 Jänneväli [m] 3,00 3,30 3,60 3,90 4,20 4,50 4,80 5,10 5,40 5,70 6,00 6,60 6,90 7,20 7,50 7,80 8,10 8,40 Ytimen paksuus Kuormitus Maksimikuormitus [kn/m 2 ] Yksiaukkojärjestelmä kantavuuden suhteen 2,79 2,30 1,94 1,65 1,42 1,24 1,09 0,97 0,86 0,78 0,70 0,93 0,58 0,53 0, jäykkyyden suhteen 5,75 4,88 4,17 3,58 3,09 2,68 2,33 2,04 1,79 1,57 1,39 1,23 1,09 0,98 0, kantavuuden suhteen 3,74 3,09 2,59 2,21 1,90 1,66 1,46 1,30 1,15 1,03 0,94 0,85 0,77 0,70 0, jäykkyyden suhteen 8,48 7,30 6,31 5,49 4,80 4,21 3,71 3,28 2,91 2,59 2,31 2,07 1,85 1,67 1, kantavuuden suhteen 4,21 3,48 2,92 2,49 2,14 1,87 1,64 1,46 1,30 1,17 1,06 0,95 0,87 0,79 0,73 0,67 0,62 0,58 jäykkyyden suhteen 10,00 8,54 7,43 6,49 5,70 5,03 4,45 3,95 3,52 3,14 2,82 2,53 2,28 2,05 1,86 1,68 1,53 1,39 kantavuuden suhteen 4,68 3,87 3,25 2,77 2,39 2,08 1,83 1,62 1,45 1,30 1,17 1,06 0,97 0,89 0,82 0,75 0,70 0,64 jäykkyyden suhteen 10,00 9,80 8,56 7,52 6,63 5,87 5,21 4,65 4,15 3,72 3,35 3,01 2,72 2,46 2,24 2,03 1,85 1,69 Kaksiaukkojärjestelmä kantavuuden suhteen 3,74 3,16 2,42 1,90 1,53 1, jäykkyyden suhteen 6,65 5,83 5,16 4,59 4,10 3, kantavuuden suhteen 4,44 3,99 3,62 2,95 2,35 1,91 1,58 1,33 1, jäykkyyden suhteen 9,38 8,28 7,36 6,58 5,92 5,35 4,86 4,42 4, kantavuuden suhteen 4,79 4,30 3,91 3,55 2,82 2,28 1,88 1,57 1,33 1, jäykkyyden suhteen 10,00 9,52 8,48 7,60 6,86 6,21 5,65 5,16 4,72 4, kantavuuden suhteen 5,13 4,62 4,19 3,84 3,32 2,68 2,20 1,84 1,55 1,33 1, jäykkyyden suhteen 10,00 10,00 9,62 8,64 7,80 7,08 6,45 5,90 5,41 4,98 4, Taulukko 11. Kylmätilojen elementtien BALEXTHERM-PU-F maksimikuormitukset, ulkopinnan paksuus 0,60 /sisäpinnan paksuus 0,50 mm; maksimitaipuma L/100 Jänneväli [m] 3,00 3,30 3,60 3,90 4,20 4,50 4,80 5,10 5,40 5,70 6,00 6,60 6,90 7,20 7,50 7,80 8,10 8,40 Ytimen paksuus Kuormitus Maksimikuormitus [kn/m 2 ] Yksiaukkojärjestelmä kantavuuden suhteen 3,34 2,77 2,32 1,98 1,70 1,49 1,30 1,16 1,03 0,93 0,84 0,76 0,69 0,63 0, jäykkyyden suhteen 5,89 5,02 4,30 3,70 3,21 2,79 2,43 2,13 1,88 1,65 1,46 1,30 1,16 1,03 0, kantavuuden suhteen 4,48 3,70 3,11 2,65 2,29 1,99 1,75 1,55 1,38 1,24 1,12 1,02 0,93 0,85 0, jäykkyyden suhteen 8,65 7,46 6,48 5,65 4,96 4,36 3,85 3,42 3,04 2,71 2,42 2,17 1,95 1,76 1, kantavuuden suhteen 5,05 4,17 3,50 2,98 2,58 2,24 1,97 1,74 1,56 1,40 1,26 1,14 1,04 0,95 0,88 0,81 0,74 0,70 jäykkyyden suhteen 10,00 8,72 7,61 6,67 5,87 5,19 4,61 4,10 3,66 3,28 2,94 2,65 2,39 2,16 1,96 1,78 1,62 1,47 kantavuuden suhteen 5,62 4,64 3,90 3,32 2,86 2,50 2,19 1,94 1,74 1,55 1,40 1,27 1,16 1,06 0,98 0,90 0,83 0,77 jäykkyyden suhteen 10,00 9,99 8,75 7,70 6,81 6,05 5,39 4,81 4,31 3,87 3,49 3,15 2,85 2,59 2,35 2,14 1,95 1,78 Kaksiaukkojärjestelmä kantavuuden suhteen 3,76 3,38 3,07 2,50 2,01 1,65 1,38 1,17 1,00 0,87 0, jäykkyyden suhteen 6,74 5,92 5,24 4,67 4,18 3,76 3,40 3,08 2,80 2,55 2, kantavuuden suhteen 4,46 4,01 3,64 3,33 3,07 2,51 2,08 1,74 1,49 1,28 1,11 0,98 0, jäykkyyden suhteen 9,48 8,37 7,45 6,68 6,02 5,45 4,95 4,52 4,13 3,79 3,49 3,21 2, kantavuuden suhteen 4,81 4,32 3,93 3,59 3,31 3,00 2,47 2,07 1,76 1,51 1,31 1,14 1,01 0,90 0, jäykkyyden suhteen 10,00 9,63 8,59 7,71 6,96 6,31 5,75 5,26 4,82 4,43 4,09 3,78 3,50 3,24 3, kantavuuden suhteen 5,16 4,64 4,21 3,85 3,55 3,29 2,89 2,42 2,04 1,75 1,51 1,32 1,17 1,03 0,92 0, jäykkyyden suhteen 10,00 10,00 9,73 8,75 7,91 7,19 6,56 6,01 5,52 5,09 4,70 4,35 4,03 3,75 3,49 3,

21 Taulukko 12. Kylmätilojen elementtien BALEXTHERM-PU-F maksimikuormitukset, ulkopinnan paksuus 0,7 /sisäpinnan paksuus 0,5 mm paksuus; maksimitaipuma L/100 Jänneväli [m] 3,00 3,30 3,60 3,90 4,20 4,50 4,80 5,10 5,40 5,70 6,00 6,60 6,90 7,20 7,50 7,80 8,10 8,40 Ytimen paksuus Kuormitus Maksimikuormitus [kn/m 2 ] Yksiaukkojärjestelmä kantavuuden suhteen 5,89 4,86 4,09 3,48 3,00 2,62 2,30 2,04 1,82 1,63 1,47 1,34 1,22 1,11 1,02 0,94 0,87 0,81 jäykkyyden suhteen 10,00 8,85 7,74 6,80 6,00 5,32 4,73 4,22 3,77 3,38 3,04 2,74 2,48 2,24 2,04 1,85 1,69 1,54 kantavuuden suhteen 6,54 5,41 4,54 3,87 3,34 2,91 2,56 2,26 2,02 1,82 1,64 1,49 1,35 1,24 1,14 1,05 0,97 0,90 jäykkyyden suhteen 10,00 10,00 8,89 7,84 6,95 6,18 5,52 4,94 4,43 3,99 3,60 3,26 2,95 2,68 2,44 2,22 2,03 1,86 Kaksiaukkojärjestelmä kantavuuden suhteen 4,82 4,34 3,94 3,61 3,32 3,08 2,87 2,59 2,20 1,89 1,64 1,43 1,27 1,13 1,01 0,91 0,82 0,75 jäykkyyden suhteen 10,00 9,70 8,66 7,79 7,04 6,39 5,83 5,33 4,90 4,51 4,16 3,85 3,57 3,31 3,08 2,87 2,67 2,50 kantavuuden suhteen 5,18 4,66 4,23 3,87 3,56 3,30 3,07 2,88 2,56 2,19 1,90 1,66 1,46 1,30 1,16 1,04 0,94 0,86 jäykkyyden suhteen 10,00 10,00 9,81 8,83 8,00 7,27 6,64 6,09 5,60 5,17 4,78 4,43 4,11 3,82 3,56 3,32 3,11 2,91 Taulukko 13. BALEXTHERM-PU-F kankaalla suojattujen kylmätilojen elementtien sallittu jänneväli Elementtien asennustapa Yksiaukkojärjestelmä Kaksiaukkojärjestelmä Ytimen paksuus [mm] Sisälämpötila [ºC] Maksimiväli [m] + 5 6,00 6,00 6,60 7,00 6,00 6,00 6,60 7,00 0 6,00 6,00 6,60 7,00 6,00 6,00 6,60 7,00-5 6,00 6,00 6,60 7,00 6,00 6,00 6,60 7, ,00 6,00 6,60 7,00 6,00 6,00 6,60 7, ,00 6,00 6,60 7,00 5,70 6,00 6,60 7, ,00 6,60 7,00-5,30 5,60 5, ,00 6,60 7,00-4,50 4,80 5, ,00 6,60 7,00-4,00 4,20 4, ,60 7, ,50 3, , ,30 Huomautus: Irtirepäisykuormituksen tapauksessa tulee ottaa huomioon sallittu kuormitus yhtä kiinnikettä kohti 19

22 11. PALOTURVALLISUUS Rakennuksen maaratyn paloluokan elementtina polyuretaaniytimisten BALEXTHERM-PU sandwichelementtien tulee tayttaa palonkestavyytta ja palonleviaimista koskevat 12. huhtikuuta 2002 infrastruktuuriministerin antaman maarayksen rakennuksia ja niiden sijaintia koskevat tekniset vaatimukset (Puolan virallinen lehti no 75, pos. 690, 2002 myohempine muutoksineen). 216 ja 272 mukaan, rakennusten ulkoseinat ja katteet ovat paloturvallisuuden kannalta maarattyjen luokitusten alaisia ja ne ovat: - palonkestavyys - palon leviamisaste 1) Standardi PN-EN ISO Liekin suoran kosketuksen aiheuttama materiaalien syttyminen. Osa 2: Tutkimus yksittaisen liekin vaikutuksesta 2) Standardi PN-EN Tutkimus rakennustuotteiden paloreaktiosta. Rakennustuotteet, lattiatuotteita lukuun ottamatta, jotka on altistettu yksittaisen palavan kohteen lampovaikutukselle 3) Standardi PN-EN Rakennustuotteiden ja rakennusten osien paloluokitus. Osa 1: Luokitus paloreaktiotutkimuksen perusteella mm paksuiset BALEXTHERM-PU-F sandwichelementit saivat seuraavat luokitukset (ns. euroluokat): - Polyisosyanaattivaahto PIR: B-s1,d0 - Polyuretaanivaahto PUR: B-s2,d0. Luokitus B-s2, d0 sallii BALEXTHERM-PU-F sandwichelementtien käytön sekä välipohjiin että seiniin rakennuksia ja niiden sijaintia koskevien teknisten vaatimusten mukaan sekä tuotteen käytön syttymättömänä, tulen vaikutuksesta ei tippuvana ja ei irtovana ja ei tulen leviämistä aiheuttavana rakennusosana. Käytettävällä kantavalla rakenteella tulee olla asianmukainen paloreaktion luokkaa, joka vastaa luokkia A1 tai A2. Taulukko 14. BALEXTHERM-PU-F sandwichelementtien paloluokitus. Elementtityyppi BALEXTHERM-PU- PUR-F Ytimen paksuus [mm] PALONKESTAVYYS E30/EI15 TULEN LEVIAMINEN SEINIEN KAUTTA ULKOPUOLISEN JA SISAPUOLISEN PALON VAIKUTUKSESTA ei tulen leviämistä aiheuttava tuote - NRO Palotekninen kayttaytyminen B-s2, d0 BALEXTHERM-PU- PIR-F E90/EI30 ei tulen leviämistä aiheuttava tuote 200 EI60 - NRO B-s1, d0 BALEXTHERM-PU-F sandwichelementtien kantavan rakenteen palonkestävyyden tulee vastata: R15, R30, R60 tai R ÄÄNENERISTÄVYYS BALEXTHERM-PU-F sandwichelementeillä lajista sekä polyuretaaniytimen paksuudesta riippumatta on seuraavat ilmaääneneristysluvut: Taulukko 15. Ääneneristävyys R W - painotettu ilmaääneneristysluku R A1 - ilmaääneneristysluku, määritelty melun suhteen, jonka tehospektri on tasainen. R A2 - ilmaääneneristysluku, määritelty melun suhteen, jonka spektri on matalataajuinen [db] [db] [db] BALEXTHERM-PU-F kylmätilojen sandwichelementtejä voidaan käyttää teollisuus- ja palvelukohteissa ja niihin verrativissa kohteissa kylmäsuojavaippoina tapauksessa, kun määritetyt yksilölliset vaatimukset ilmaääneneristyslukujen suhteen eivät ylitä yllä mainittujen elementtien ilmaääneneristyslukuja. 20

23 13. KORROOSIONKESTÄVYYS Varsovan Rakennustekniikan Instituutin osastolla Rakennuspinnoitteiden Kestävyys ja Suojaus suoritettujen tutkimusten perusteella on todettu, että polyuretaaniytimiset BALEXTHERM sandwichelementit täyttävät standardin PN-EN ISO luokkien C1 - C4 vaatimukset. Etusivulta sinkkipinnoitteella ja orgaanisella pinnoitteella SP 25 tai SP 35 tai PVDF 25 tai HPS200 tai PCV(F) 120 pinnoitettuja BALEXTHERM sandwichelementtejä voidaan käyttää C1, C2, C3 korroosioluokan ympäristöissä, etusivun pinnoitteen SP 15 tapauksessa C1, C2 korroosioluokan ympäristöissä standardin PN-EN ISO mukaan. BALEXTHERM sandwichelementtejä, jotka on suojattu alumiini-sinkki AZ 185 pinnoitteella, voidaan käyttää ympäristöissä, joiden korroosioluokka on C1, C2 ja C3 standardin PN-EN ISO mukaan. BALEXTHERM sandwichelementtejä, joiden pinnat on valmistettu ruostumattomasta teräksestä, voidaan käyttää ympäristöissä, joiden korroosioluokka on C1, C2, C3, C4 standardin PN-EN ISO mukaan. Etusivulta sinkkipinnoitteella ja pinnoitteella CESAR PUR55 pinnoitettuja BALEXTHERM sandwichelementtejä voidaan käyttää C1, C2, C3, C4, C5 - korroosioluokan ympäristöissä standardin PN-EN ISO mukaan. Korroosioluokat ja tyypillisten ympäristöjen esimerkit standardin PN-EN ISO mukaan Korroosioluokka C1 lämmitettyjen rakennusten sisätilat, joiden ilma on saastumaton, esim. toimistot, kaupat, koulut, hotellit. Korroosioluokka C2 ulkoympäristöt, joiden ilma on vähäisesti saastunut, pääasiassa maaseutualueet kylmien rakennusten sisätilat, joissa voi esiintyä kondensaatiota, esim. varastot, urheiluhallit Korroosioluokka C3 ulkoympäristö, kaupunki- ja teollisuusilma, keskimääräinen saastuminen rikkioksidilla (IV); vähäsuolaiset rannikkoalueet tuotantotilat, joissa vallitsee korkea kosteus ja tietyssä määrin saastunut ilma, esim. elintarviketehtaat, pesulat, panimot, meijerit Korroosioluokka C4 ulkoympäristö - teollisuusalueet ja rannikkoalueet, joiden suolapitoisuus on keskimääräinen sisätilat kemian tehtaat, uimahallit, laivojen ja veneiden korjaustelakat. Korroosioluokka C5 ulkoympäristö - korkean kosteuden ja aggressiivisen ilman teollisuusalueet sisätilat - rakennukset tai alueet, joilla esiintyy lähes jatkuva kondensaatio ja voimakas saastuminen BALEXTHERM sandwichelementit voidaan pinnoittaa teräsvalmistajan ilmoittamilla C5 luokan pinnoitteilla. 14. PINTAMATERIAALI JA PINNOITTEET Materiaali TERÄS S220GD+SINKKI, S250GD+ SINKKI, S280GD+SINKKI (Standardin PN-EN 10326:2005 mukaan) korkealaatuisempi hiiliteräs, molemmin puolin kestävästi sinkitty suojattu korroosiosuojapinnoitteella teräslevyn paksuus: A-0,4mm; B-0,5mm; C-0,6mm; D-0,7mm pinnoitettu orgaanisilla ja metallisilla pinnoitteilla RUOSTUMATON TERÄS X5CrNi18-10 (1.4301) (Standardin PN-EN :1998 mukaan) korkealaatuinen erikoisteräs, jolla on parempi korroosionkestävyys teräslevyn paksuus: B-0,5mm materiaali elintarvikkeiden jalostuslaitoksiin, elintarvikkeiden säilytykseen ja kuljetukseen, kylmiöihin, herkkusienikasvattamoihin, maatalouskohteisiin 21

24 14.2. Pinnoitteet PREMIUM tarjous CESAR PUR 55 - vertaansa vailla oleva kestävyys ja elinkaari polyuretaani-polyamidipinnoite - paksuus 55 μm poikkeuksellinen korroosionkestävyys RC5 vertaansa vailla oleva kestävyys - 30 vuotta ympäristöstä riippuen erittäin hyvä intensiivisen UV - säteilyn kestävyys - RUV4 ratkaisu normaaliin, aggressiiviseen ja vaativaan ympäristöön erittäin hyvä naarmuuntumiskestävyys värin esteettisyys ja tasaisuus säilyy koko käyttöajan UUTUUS Puolan markkinoilla VUODEN 2013 KATTO käytetään vesikaton katteisiin, seinäverhouksiin, tavallisissa sekä myös aggressiivisissa ja vaativissa ympäristöissä: kylmissä, kosteissa, korkean UV-säteilyn, teollisuus- ja saastuneissa ympäristöissä värit: 3009, 8004, 8017, 9006, 9007, 7016, 9005, 9010 Vakiotarjous POLYESTERI 25 μm paksuinen pinnoite - ulkokayttoon; lampotilan vaihteluja ja saan vaikutuksia kestava, hyva korroosionkestavyys 15 μm: paksuinen pinnoite sisakayttoon - seinien ja katosten sisapinnat varit varivalikoiman Balex Metalin Varimaailma mukaan POLYESTERI MATTA pinnoitteen paksuus 35 μm ulkokayttoon: lampotilan vaihteluja ja saan vaikutuksia kestava, hyva korroosionkestavyys sopii erinomaisesti kauppa- ja teollisuuskohteiden kattoihin varit varivalikoiman Balex Metalin Varimaailma mukaan Erikoistilaustarjonta PVDF pinnoitteen paksuus 25 μm hyva korroosion ja mekaanisen vaurioitumisen kestavyys, harvinaisen hyva varien pysyvyys seka haalistumattomuus (110 C lampotilaan asti), on helppo muotoilla ja silla on suuri pintakovuus, joka suuressa maarin ehkaisee likaantumista ja kiillon menetysta suositellaan erityisesti ulkokayttoon (rakennusten ulkoverhous) varit varivalikoiman Balex Metalin Varimaailma mukaan PCV(F) food safe pinnoitteen paksuus 120 μm valkoinen kalvo, kovempi erikoispinnoite kaytettavaksi elintarviketeollisuuden kohteisiin ja kylmioihin, on helppo pesta ja kestaa useimpien pesuaineiden vaikutuksia ALUCYNK + Easyfilm metallipinnoitteen paksuus: 150 ja 185 g/m 2 pinnoitteen paksuus 20 μm (150 g/m 2 ), 25 μm (185 g/m 2 ) 22

25 molemminpuolinen pinnoitus kuumapinnoituksen jatkuvassa prosessissa, suojattu lisaksi ohuella orgaanisella pinnoitteella SPT (Special Protection Treatment), EasyfilmR (ymparistoystavallinen, kromivapaa, tayttaa EU:n direktiivien vaatimukset) korkeampien lampotilojen kestavyys, erittain hyva korroosionkestavyys; erinomainen lammon ja valon heijastuskyky; hyva hankauskestavyys 15. PINTOJEN PROFILOINTIOHJELMA 52,5 L = LINJAPROFILOITU G = SILEÄ * Vähintään 0,50 mm paksuiselle pinnalle M = MIKROPROFILOITU saatavissa erikoistilauksesta 23

26 16. PROFILOINTILAJIEN YHDISTELMÄT Alla olevassa taulukossa on esitetty BALEXTHERM-PU-F elementtien ulkopintojen mahdolliset profilointilajien yhdistelmät Taulukko 16. Profilointilajien yhdistelmät Elementin laji Ulkopinta Sisäpinta L G M L G* BALEXTHERM-PU-F * Vähintään 0,50 mm paksuiselle pinnalle 17. PINTOJEN VÄRIT Taulukko 17. Väriyhdistelmät Värit Ulkopinnat Sisäpinnat SP - Poliester 9010 valkoinen 9002 harmaa-valkoinen Käytettäessä kylmätilaelementtejä hallien rakennusvaippoihin, joissa tuulikuorma vaikuttaa tuelle päin eikä lämpöjännityksiä oteta huomioon, on mahdollista valita muita Balex Metalin värivalikoiman värejä. 24

27 18. YLEISET ASENNUSMÄÄRÄYKSET Ennen asennustyöhön ryhtymistä tulee tarkistaa kantavien rakenteiden tarkkuus ja kohteen suunnitelmienmukaisuus. Erityistä huomiota tulee kiinnittää kantavan rakenteen ja lisäelementtien sellaisten kuin pilarien väliset palkit ja orret, korroosiosuoja- ja maalauspinnoitteen laatuun ja niiden liitosten asianmukaisuuteen. BALEXTHERM-PU-F sandwichelementit on suojattu likaantumista ja vahingoittumista vastaan suojakalvolla, joka on kiinnitetty pintoihin tuotantoprosessin aikana. On suositeltava, että ennen rakenteeseen kiinnittämistä suojakalvo poistetaan elementteistä, jotka muodostavat kohteen sisäpuolen. Ulkopinnoista sen sijaan suojakalvo poistetaan viimeistään 1 kuukauden kuluttua elementtien valmistuksesta. Se estää kalvon pysyvän liimautumisen pinnan suojapinnoitteeseen ja pinnan likaantumista kalvon poiston aikana. Symmetrisen muotoisten BALEXTHERM-PU-F sandwichelementtien tapauksessa, ulko- ja sisäpuolen tunnistamisen virheiden välttämiseksi on tuotantoprosessin aikana laitettu tarra suojakalvon alle. Tarraan on merkitty elementin ulkopinta ja suojakalvon suositeltava poiston päivämäärä. BALEXTHERM-PU-F sandwichelementtien molempien samanväristen pintojen tapauksessa, on sallittu, että asentaja päättää niiden asennuksen järjestyksestä. Värillisten pinnoitteiden vahingoittumisen estämiseksi elementtien ja pellitysosien leikkaukset tulee tehdä pehmeällä materiaalilla, esim. huovalla tai polystyreenillä peitettyjen telineiden päällä. Elementtien leikkaamiseen tulee käyttää hienohampaista pistosahaa ja pellitysosien leikkaamiseen peltisaksia. Ei saa käyttää kulmahiomakonetta eikä muita pintojen lämpenemistä aiheuttavia työkaluja - seurauksena voi olla korroosiosuojapinnoitteen vahingoittuminen. Piir.7. Työkalut sandwichelementtien leikkausta varten BALEXTHERM-PU-F sandwichelementtien kiinnitykseen suositellaan käytettäväksi tämän luettelon sisältämiä kiinnitysjärjestelmiä, mutta kiinnikkeiden lajit ja niiden merkintä elementtien paksuudesta riippuen on esitetty varusteiden luettelossa. Itseporautuvien ja itsekierteittävien kiinnikkeiden (suositeltavaa on käyttää ruostumattomasta teräksestä valmistettuja kiinnikkeitä) kiinnittämiseen on käytettävä erityisiä sähkötyökaluja. Porakoneissa tulee olla pitkien kiinnikkeiden kiertämiseen sopiva istukka sekä tunkeutumissyvyyden rajoitin piir. nro 7 mukaan. Sen ansiosta varmistetaan suoritettavan asennustyön asianmukaisuus, joka tarkoittaa, että kiinnikkeet ovat kohtisuorassa elementtiin nähden, elementin pinnan vahingoittumisriski on minimoitu ja kiinnityksen tiiviys on varmistettu. 25

28 Piir. 8. Porakone pitkille kiinnikkeille tarkoitetulla istukalla Sandwichelementtien asennukseen käytettävien sähkötyökalujen optimaaliset parametrit on esitetty alla: teho W kierrokset kierr/min vääntömomentti Ncm Muiden kiinnitysjärjestelmien käyttö vaatii sopimista valmistajan kanssa oikean elementtien ja kiinnikkeiden kantavuuden korrelaation määrittelemiseksi. Jokaisen työvaiheen jälkeen tulee erittäin huolellisesti poistaa kaikki metalliroskat ja lastut, jotka voivat aiheuttaa pintojen pinnoitteen värimuutoksen. Koko vaippa tiivistetään asianmukaisilla polyuretaaniasennusvaahdoilla ja kestoplastisilla tiivistemassoilla (katso rakennedetaljien piirustukset). Kaikki asennustyössä syntyneet pintapeltien pinnoitteen vahingot tulee paikata korjausmaalilla. BALEXTHERM-PU-F elementit suositellaan asennettaviksi ulkoseiniin pystyasentoon. Ennen asennusta tulee laittaa itseliimautuva PVC- tai PE-kalvo kantavan rakenteen pintaan sen ja sandwichelementtien liitoskohtaan. Elementit tulee asentaa ja nostaa suurella varovaisuudella ja huolellisuudella, jottei maalipinnoite vaurioituisi. Elementtien kuljetuksessa ja asemoinnissa kantavaan rakenteeseen tulee ottaa huomioon, etteivät elementtien ulkonevat osat (erityisesti urospontit) vahingoittuisi, mikä voi vaikeuttaa asennusta ja jopa vahingoittaa elementtien ulkopintoja. 19. KULJETUSSUOSITUKSET Suositeltavat kuljetusvälineet ja niiden tekniset ehdot: Ensisijainen sandwichelementtien kuljetusväline ovat kuorma-autot pressulavalla tai avoimella puoliperävaunulla, johon on mahdollista lastata pitkät elementit (13,5 jm pituuteen asti) auton molemmilta puolilta. Suositellaan seuraavat tekniset ehdot sandwichelementtien kuljetukseen tarkoitetuille ajoneuvoille: pressulava (tyyppi KUOMUPEITE ) lava pidempi kuin kuljetettavat elementit (paketin tulee tukeutua lavaan koko pituudeltaan) lastin ajoneuvoon kiinnittävät kuljetushihnat tulee sijoittaa elementtipaketin jokaisen tuen kohdalle (hihnojen kiristysvoima ei saa aiheuttaa muodonmuutoksia elementteihin) Sandwichelementtien pakkaustapa: Paketin sandwichelementtien lukumäärä riippuu yksittäisen elementin lajista ja paksuudesta (paketin vakio korkeus on ~1100 mm) Taulukko 18. BALEXTHERM-PU-F elementtien pakkaaminen Elementin paksuus [mm] Paketin korkeus Paketin elementtien lukumäärä [mm] [kpl] BALEXTHERM-PU-F BALEXTHERM-PU-F BALEXTHERM-PU-F BALEXTHERM-PU-F
