Ilmoitetut kantavuudet saavutetaan vain, kun kääntöpyörän runkolevy tukeutuu koko pintaalaltaan

Transkriptio

1 Kiinnityslevy Keskiöreikä Terästappi Kierretappi (Lisänimike: -GS...) Pyörä kiinnitetään tasaista pintaa vasten pulttien ja mutterien avulla. Reikävälit ovat standardoituja. tä on saatavana kääntö- ja kiintopyöriin ja sitä käytetään kaluste-, kuljetusja raskaan sarjan pyörissä. Suuntalukittavat pyörät tulee asentaa kiinnityslevyn pitkä sivu kulkusuunnan suuntaiseksi. tä suunniteltaessa on huomioitava seuraavat mitat: Levykoko (ulkomitat) Reikäväli Kiinnitysreiän Ø Kiinnityslevyjen kuvat mittatietoineen ovat sivuilla Pyörä kiinnitetään kiinnityselementillä (esim pultilla) kääntökehän keskiakselin lävitse. Nostopyörien keskiöreiässä on sisäkierre ja kiinnittäminen tapahtuu laitteen puolelta pultilla suoraan keskiöreiän kierteeseen. Ilmoitetut kantavuudet saavutetaan vain, kun kääntöpyörän runkolevy tukeutuu koko pintaalaltaan vastinpintaan. Tämä kiinnitysmenetelmä ei lukitse kääntöpyörää muotosulkeisesti käännön suuntaan joten se rajoittaa suuntalukituksen kuormitettavuutta. Pyörän kiinnittäminen keskiöreiästä on edullista, koska tarvitaan vain yksi pultti (ihannetapauksessa DIN 912:n mukainen). Tätä kiinnitysmenetelmää käytetään erityisesti kaluste- ja kuljetuspyörissä. Keskiöreikäkiinnitystä suunniteltaessa on Levyn Ø (ulkohalkaisija) (D) Keskiöreiän Ø (d) Pyörä kiinnitetään tapilla, joka työnnetään putkeen tai porattuun reikään. Pyörään integroitu tappi kiinnittyy laitteeseen sovitteella tai lukitaan paikalleen poikittaisella pultilla, joka varmistaa pyörän paikallaan pysymisen ja kääntölukituksen. Suuntalukittavissa pyörissä on pulttireikä suunnattava kohtisuoraan kulkusuuntaan nähden. Ilmoitetut kantavuudet saavutetaan vain, kun kääntöpyörän runkolevy tukeutuu koko pintaalaltaan vastinpintaan. Tappikiinnitystä käytetään erityisesti kalusteja kuljetuspyörissä. Ruostumattomille kääntöpyörille on saatavana ruostumaton kiinnitystappi. Tappikiinnitystä suunniteltaessa on huomioitava seuraavat mitat: Tapin Ø (P) Tapin pituus (Q) Mahdollisen lukitusreiän sijainti (H) Mahdollisen lukitusreiän halkaisija (d) Pyörä kiinnitetään integroidulla ulkokierteisellä tapilla suoraan laitteen sisäkierteeseen tai mutteriin. Kierretappikiinnitystä käytetään erityisesti kalustepyörissä. Ruostumattomille muovipyörille on saatavana ruostumaton kierretappi (-GSX...). Kierretappikiinnitystä suunniteltaessa on Kierretapin Ø (P) Kierretapin pituus (pyörän ulkona oleva osuus) (Q) 74

2 Lukitustappi (Lisänimike: -ES) Muoviholkkipidike pyöreille putkille (Nimike: RHR...) Metallinen paisuntaholkki (Lisänimike: -E...) Muovinen paisuntaholkki (Lisänimike: -ER.../-EV...) Pyörä kiinnitetään tapilla, joka työnnetään putkeen tai porattuun reikään. Pyörään integroitu tappi kiinnittyy laitteeseen rengasjousella, joka estää pyörää putoamasta reiästä. Tämä kiinnitysmenetelmä ei ole pitävä käännön suuntaan, joten kääntölukitus ei juuri vaikuta. Pyörän kiinnittäminen laitteeseen lukitustapilla on nopeaa ja edullista. Lukitustappikiinnitystä käytetään erityisesti kalustepyörissä. Lukitustappikiinnitystä suunniteltaessa on Tapin Ø (P) Tapin pituus (Q) Muovinen holkkipidike on vastinkappale, jolla putken sisähalkaisija pienennetään lukitustapille sopivaksi. Holkkipidike painetaan tai lyödään putkeen tai poraukseen. Lopuksi työnnetään kääntöpyörän lukitustappi holkkipidikkeen sisään. Muoviholkkipidikekiinnitystä suunniteltaessa on Putken sisä-ø (P) Tapin Ø (d) Kiinnityspituus (Q) Kannan korkeus (B) Pyörä kiinnitetään metallisella paisuntaholkilla, joka työnnetään pyöreään tai nelikulmaiseen reikään tai putkeen. Pulttia kiristettäessä levittyvät kiilat tiukasti putken seinämää vasten. Vääntömomentti saa olla korkeintaan 50 Nm. Ohutseinäisessä putkessa vääntömomentti voidaan alentaa 16 Nm:iin, jos kuormitus on riittävän alhainen. Paisuntaholkin kuusiomainen alapinta estää holkin kiertymisen pyörään nähden, eikä se näin pääse irtoamaan itsestään. Metallista paisuntaholkkikiinnitystä käytetään erityisesti kaluste- ja muovipyörissä. Paisuntaholkkikiinnitystä suunniteltaessa on Putken sisämitta (P) Putken muoto (pyöreä tai neliöputki) Kiinnityspituus (Q) Kannan korkeus (B) Katso lisävarusteet sivuilla 111 ja 126. Pyörä kiinnitetään muovisella paisuntaholkilla, joka työnnetään pyöreään tai nelikulmaiseen reikään tai putkeen. Pulttia kiristettäessä levittyvät muovikiilat putken seinämää vasten. Toisin kuin metallinen paisuntaholkki muovinen paisuntaholkki on hellä putkea kohtaan, mutta myös lukitusvoima on pienempi. Paisuntaholkin kuusiomainen alapinta estää holkin kiertymisen pyörään nähden, eikä se näin pääse irtoamaan itsestään. Muovista paisuntaholkkikiinnitystä käytetään erityisesti kaluste- ja muovipyörissä. Muovinen paisuntaholkki on saatavana myös ruostumattomalla kiristyspultilla (-EXR.../ -EXV...). Paisuntaholkkikiinnitystä suunniteltaessa on Putken sisämitta (P) Putken muoto (pyöreä tai neliöputki) Kiinnityspituus (Q) Kannan korkeus (B) Katso lisävarusteet sivuilla 111, 126 ja

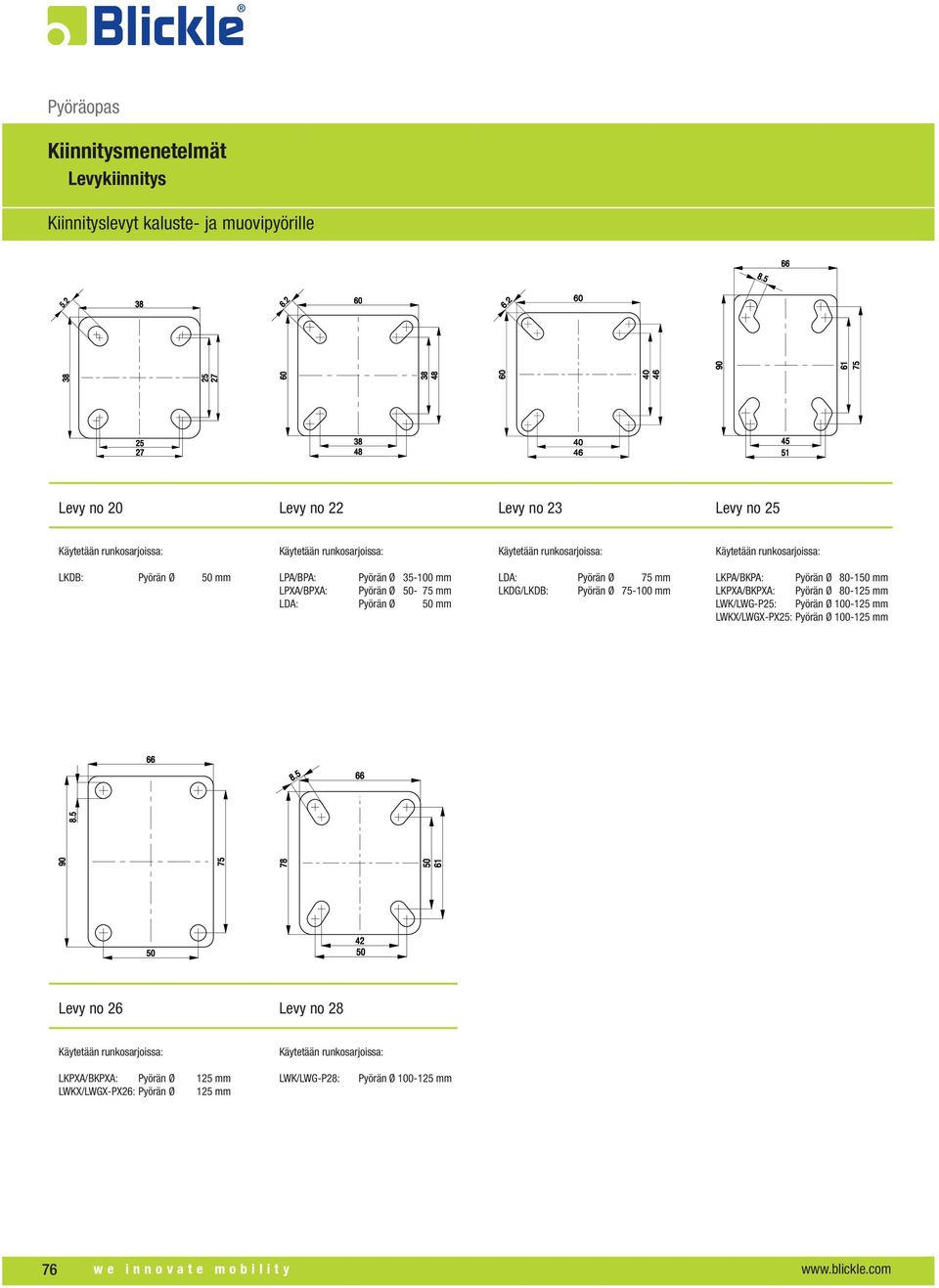

3 Kiinnityslevyt kaluste- ja muovipyörille Levy no 20 Levy no 22 Levy no 23 Levy no 25 LKDB: Pyörän Ø 50 mm LPA/BPA: Pyörän Ø mm LPXA/BPXA: Pyörän Ø mm LDA: Pyörän Ø 50 mm LDA: Pyörän Ø 75 mm LKDG/LKDB: Pyörän Ø mm LKPA/BKPA: Pyörän Ø mm LKPXA/BKPXA: Pyörän Ø mm LWK/LWG-P25: Pyörän Ø mm LWKX/LWGX-PX25: Pyörän Ø mm Levy no 26 Levy no 28 LKPXA/BKPXA: Pyörän Ø 125 mm LWKX/LWGX-PX26: Pyörän Ø 125 mm LWK/LWG-P28: Pyörän Ø mm 76

4 Kiinnityslevyt kuljetus- ja raskaan sarjan pyörille Levy no 1 Levy no 3 Levy no 7 Levy no 9 LE/B: Pyörän Ø mm LEX/BX: Pyörän Ø mm L/B: Pyörän Ø mm LX/BX: Pyörän Ø mm LI/B: Pyörän Ø mm LIX/BX: Pyörän Ø mm LK/BK: Pyörän Ø mm LKX/BKX: Pyörän Ø mm LIK/BIK: Pyörän Ø mm LIKX/BKX: Pyörän Ø mm LH/BH: Pyörän Ø mm LHD: Pyörän Ø mm LHF/BHF: Pyörän Ø mm LPFE/BPFE: Pyörän Ø mm HRLH/HRLHD: Pyörän Ø 75 mm LE/B: LEX/BX: L/B: LX/BX: LI/BI: LIX/BX: LK/BK: LKX/BKX: LU/BH: LH/BH: LHD: LO/BO: LOD/BOD: LHF/BHF: LPFE/BPFE: LSFN/BSFN: LSFE/BSFE: Pyörän Ø mm Pyörän Ø mm Pyörän Ø mm Pyörän Ø mm Pyörän Ø mm Pyörän Ø mm Pyörän Ø mm Pyörän Ø mm Pyörän Ø mm Pyörän Ø mm Pyörän Ø mm L: Pyörän Ø mm B: Pyörän Ø mm 77

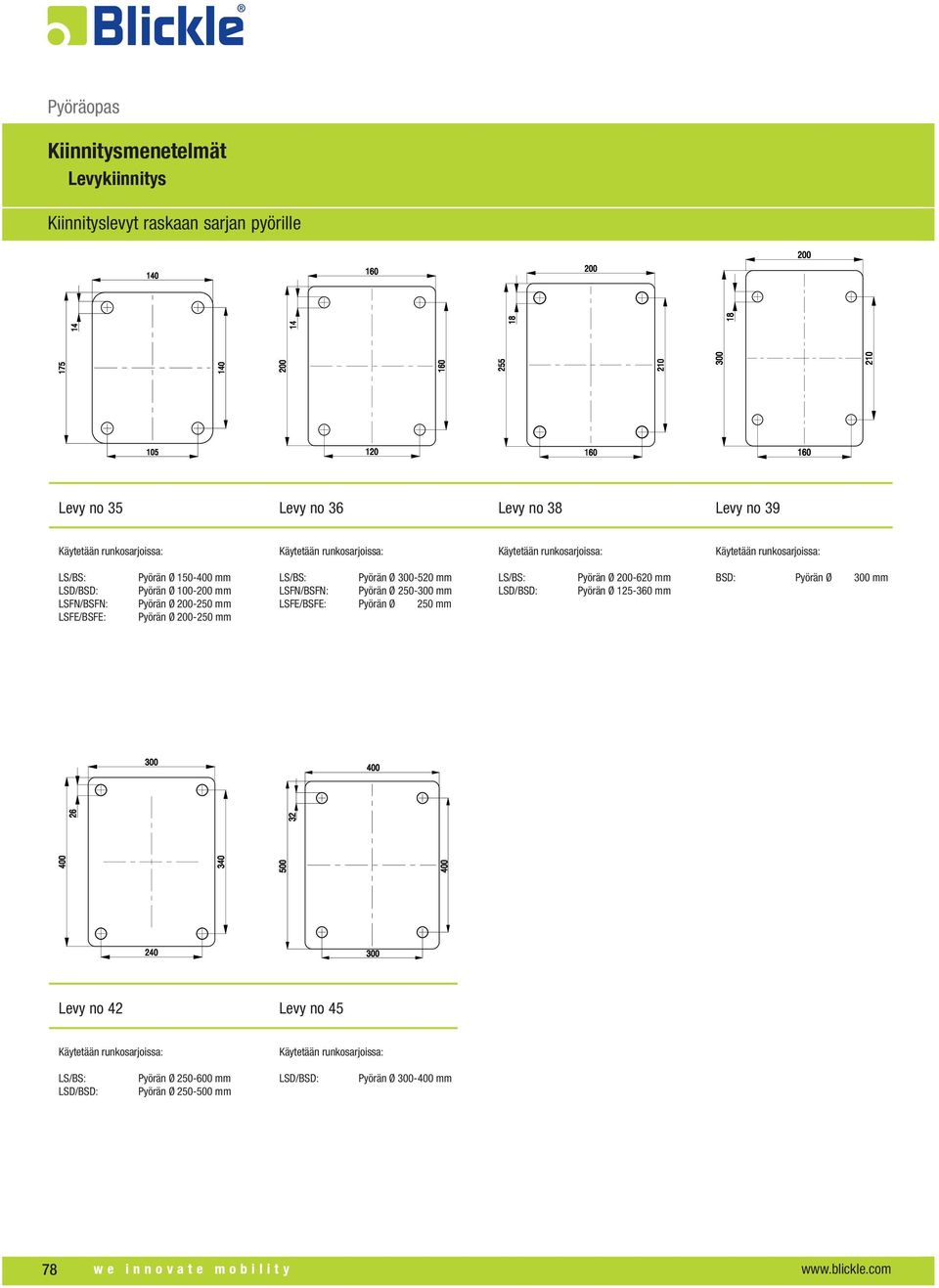

5 Kiinnityslevyt raskaan sarjan pyörille Levy no 35 Levy no 36 Levy no 38 Levy no 39 LSFN/BSFN: LSFE/BSFE: Pyörän Ø mm Pyörän Ø mm Pyörän Ø mm Pyörän Ø mm LSFN/BSFN: Pyörän Ø mm LSFE/BSFE: Pyörän Ø 250 mm Pyörän Ø mm Pyörän Ø mm BSD: Pyörän Ø 300 mm Levy no 42 Levy no 45 Pyörän Ø mm Pyörän Ø mm Pyörän Ø mm 78

6 Kiinnityslevyt nosto- ja tempervalurautaisille pyörille Levy no 72 Levy no 74 Levy no 76 Levy no 78 HRP: Pyörän Ø mm HRP: Pyörän Ø 50 mm HRP: Pyörän Ø 63 mm HRP: Pyörän Ø 72 mm HRSP: Pyörän Ø 90 mm Levy no 89 Levy no 91 Levy no 92 Levy no 93 LT/BT: Pyörän Ø 65 mm LT/BT: Pyörän Ø mm LT/BT: Pyörän Ø mm LT/BT: Pyörän Ø 150 mm 79
