1 Käyttöohje HERU 90 T EC 2, HERU 130 T EC HERU 90 S EC, HERU 130 S EC, HERU 180 S EC SUOMI (kielen valinta s. 24)

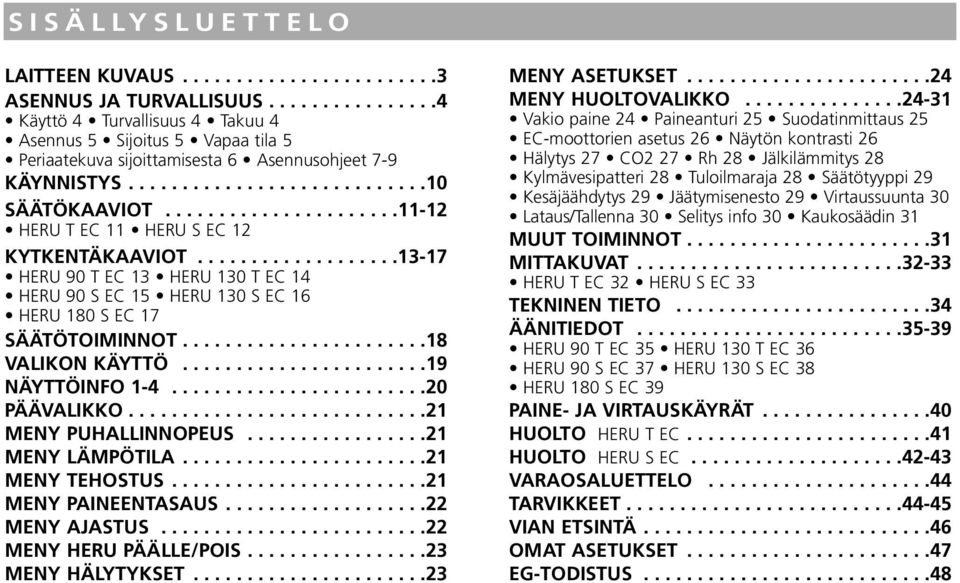

2 SISÄLLYSLUETTELO LAITTEEN KUVAUS ASENNUS JA TURVALLISUUS Käyttö 4 Turvallisuus 4 Takuu 4 Asennus 5 Sijoitus 5 Vapaa tila 5 Periaatekuva sijoittamisesta 6 Asennusohjeet 7-9 KÄYNNISTYS SÄÄTÖKAAVIOT HERU T EC 11 HERU S EC 12 KYTKENTÄKAAVIOT HERU 90 T EC 13 HERU 130 T EC 14 HERU 90 S EC 15 HERU 130 S EC 16 HERU 180 S EC 17 SÄÄTÖTOIMINNOT VALIKON KÄYTTÖ NÄYTTÖINFO PÄÄVALIKKO MENY PUHALLINNOPEUS MENY LÄMPÖTILA MENY TEHOSTUS MENY PAINEENTASAUS MENY AJASTUS MENY HERU PÄÄLLE/POIS MENY HÄLYTYKSET MENY ASETUKSET MENY HUOLTOVALIKKO Vakio paine 24 Paineanturi 25 Suodatinmittaus 25 EC-moottorien asetus 26 Näytön kontrasti 26 Hälytys 27 CO2 27 Rh 28 Jälkilämmitys 28 Kylmävesipatteri 28 Tuloilmaraja 28 Säätötyyppi 29 Kesäjäähdytys 29 Jäätymisenesto 29 Virtaussuunta 30 Lataus/Tallenna 30 Selitys info 30 Kaukosäädin 31 MUUT TOIMINNOT MITTAKUVAT HERU T EC 32 HERU S EC 33 TEKNINEN TIETO ÄÄNITIEDOT HERU 90 T EC 35 HERU 130 T EC 36 HERU 90 S EC 37 HERU 130 S EC 38 HERU 180 S EC 39 PAINE- JA VIRTAUSKÄYRÄT HUOLTO HERU T EC HUOLTO HERU S EC VARAOSALUETTELO TARVIKKEET VIAN ETSINTÄ OMAT ASETUKSET EG-TODISTUS

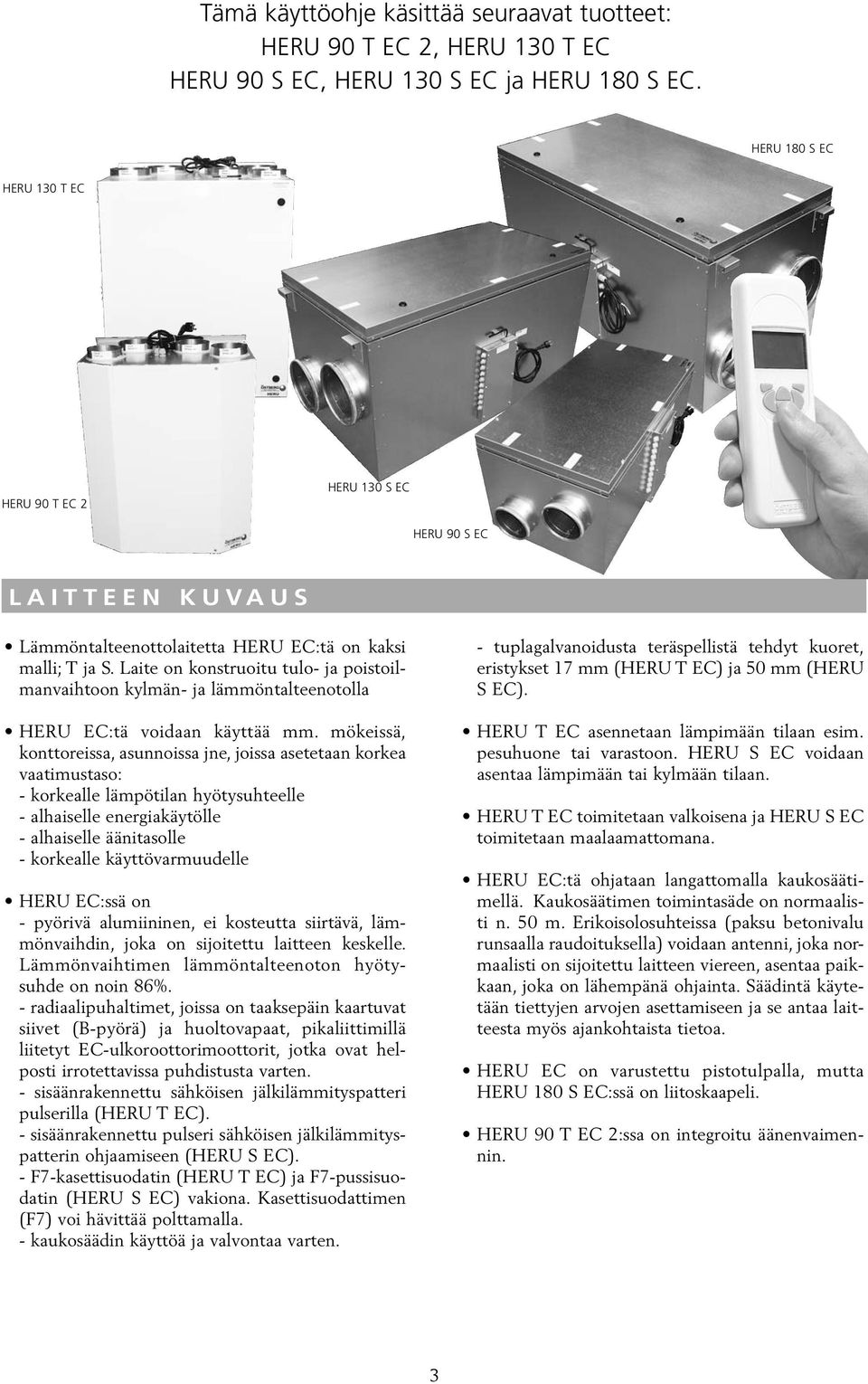

3 Tämä käyttöohje käsittää seuraavat tuotteet: HERU 90 T EC 2, HERU 130 T EC HERU 90 S EC, HERU 130 S EC ja HERU 180 S EC. HERU 180 S EC HERU 130 T EC HERU 90 T EC 2 HERU 130 S EC HERU 90 S EC LAITTEEN KUVAUS Lämmöntalteenottolaitetta HERU EC:tä on kaksi malli; T ja S. Laite on konstruoitu tulo- ja poistoilmanvaihtoon kylmän- ja lämmöntalteenotolla HERU EC:tä voidaan käyttää mm. mökeissä, konttoreissa, asunnoissa jne, joissa asetetaan korkea vaatimustaso: - korkealle lämpötilan hyötysuhteelle - alhaiselle energiakäytölle - alhaiselle äänitasolle - korkealle käyttövarmuudelle HERU EC:ssä on - pyörivä alumiininen, ei kosteutta siirtävä, lämmönvaihdin, joka on sijoitettu laitteen keskelle. Lämmönvaihtimen lämmöntalteenoton hyötysuhde on noin 86%. - radiaalipuhaltimet, joissa on taaksepäin kaartuvat siivet (B-pyörä) ja huoltovapaat, pikaliittimillä liitetyt EC-ulkoroottorimoottorit, jotka ovat helposti irrotettavissa puhdistusta varten. - sisäänrakennettu sähköisen jälkilämmityspatteri pulserilla (HERU T EC). - sisäänrakennettu pulseri sähköisen jälkilämmityspatterin ohjaamiseen (HERU S EC). - F7-kasettisuodatin (HERU T EC) ja F7-pussisuodatin (HERU S EC) vakiona. Kasettisuodattimen (F7) voi hävittää polttamalla. - kaukosäädin käyttöä ja valvontaa varten. - tuplagalvanoidusta teräspellistä tehdyt kuoret, eristykset 17 mm (HERU T EC) ja 50 mm (HERU S EC). HERU T EC asennetaan lämpimään tilaan esim. pesuhuone tai varastoon. HERU S EC voidaan asentaa lämpimään tai kylmään tilaan. HERU T EC toimitetaan valkoisena ja HERU S EC toimitetaan maalaamattomana. HERU EC:tä ohjataan langattomalla kaukosäätimellä. Kaukosäätimen toimintasäde on normaalisti n. 50 m. Erikoisolosuhteissa (paksu betonivalu runsaalla raudoituksella) voidaan antenni, joka normaalisti on sijoitettu laitteen viereen, asentaa paikkaan, joka on lähempänä ohjainta. Säädintä käytetään tiettyjen arvojen asettamiseen ja se antaa laitteesta myös ajankohtaista tietoa. HERU EC on varustettu pistotulpalla, mutta HERU 180 S EC:ssä on liitoskaapeli. HERU 90 T EC 2:ssa on integroitu äänenvaimennin. 3

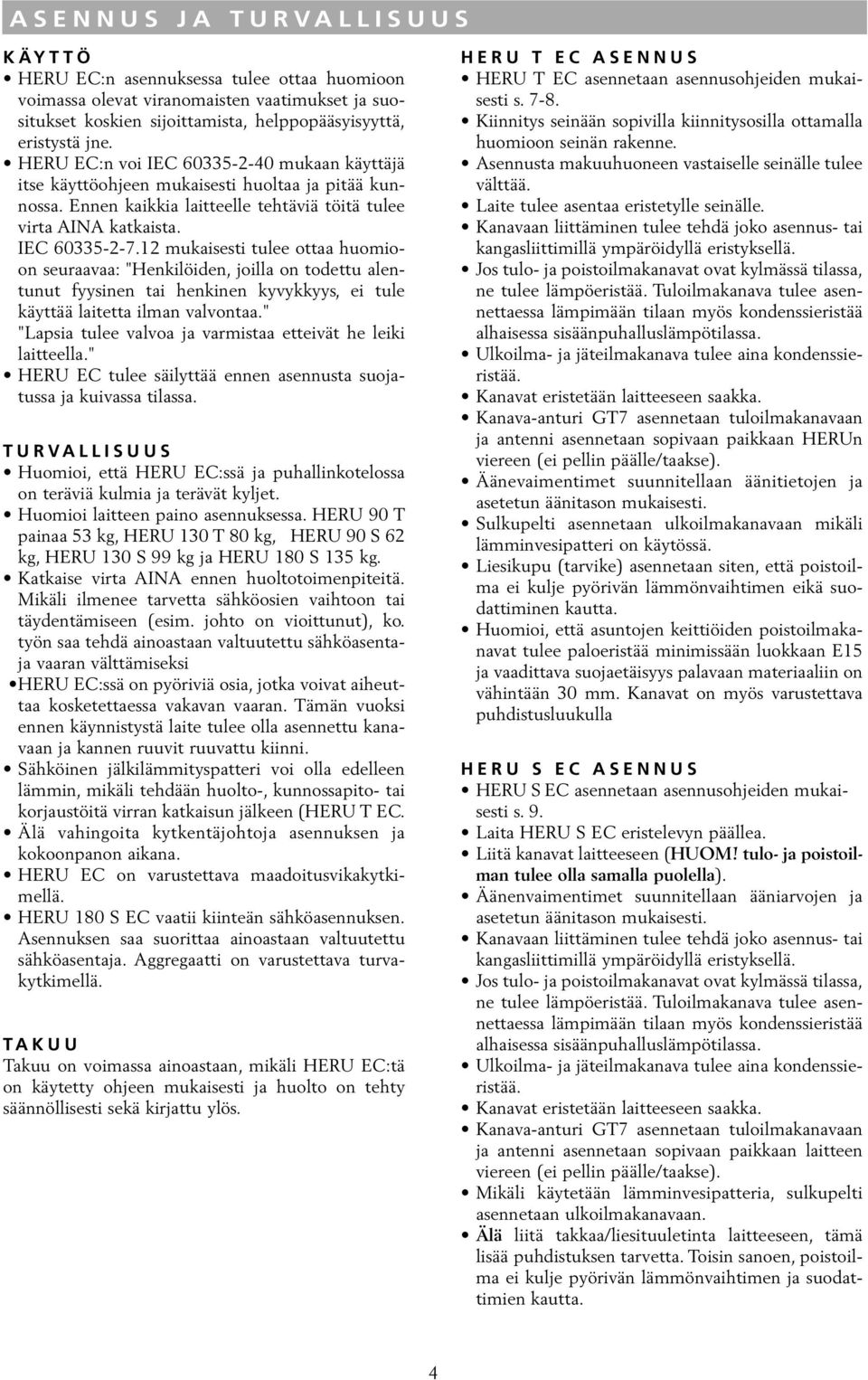

4 ASENNUS JA TURVALLISUUS KÄYTTÖ HERU EC:n asennuksessa tulee ottaa huomioon voimassa olevat viranomaisten vaatimukset ja suositukset koskien sijoittamista, helppopääsyisyyttä, eristystä jne. HERU EC:n voi IEC mukaan käyttäjä itse käyttöohjeen mukaisesti huoltaa ja pitää kunnossa. Ennen kaikkia laitteelle tehtäviä töitä tulee virta AINA katkaista. IEC mukaisesti tulee ottaa huomioon seuraavaa: "Henkilöiden, joilla on todettu alentunut fyysinen tai henkinen kyvykkyys, ei tule käyttää laitetta ilman valvontaa." "Lapsia tulee valvoa ja varmistaa etteivät he leiki laitteella." HERU EC tulee säilyttää ennen asennusta suojatussa ja kuivassa tilassa. TURVALLISUUS Huomioi, että HERU EC:ssä ja puhallinkotelossa on teräviä kulmia ja terävät kyljet. Huomioi laitteen paino asennuksessa. HERU 90 T painaa 53 kg, HERU 130 T 80 kg, HERU 90 S 62 kg, HERU 130 S 99 kg ja HERU 180 S 135 kg. Katkaise virta AINA ennen huoltotoimenpiteitä. Mikäli ilmenee tarvetta sähköosien vaihtoon tai täydentämiseen (esim. johto on vioittunut), ko. työn saa tehdä ainoastaan valtuutettu sähköasentaja vaaran välttämiseksi HERU EC:ssä on pyöriviä osia, jotka voivat aiheuttaa kosketettaessa vakavan vaaran. Tämän vuoksi ennen käynnistystä laite tulee olla asennettu kanavaan ja kannen ruuvit ruuvattu kiinni. Sähköinen jälkilämmityspatteri voi olla edelleen lämmin, mikäli tehdään huolto-, kunnossapito- tai korjaustöitä virran katkaisun jälkeen (HERU T EC. Älä vahingoita kytkentäjohtoja asennuksen ja kokoonpanon aikana. HERU EC on varustettava maadoitusvikakytkimellä. HERU 180 S EC vaatii kiinteän sähköasennuksen. Asennuksen saa suorittaa ainoastaan valtuutettu sähköasentaja. Aggregaatti on varustettava turvakytkimellä. TAKUU Takuu on voimassa ainoastaan, mikäli HERU EC:tä on käytetty ohjeen mukaisesti ja huolto on tehty säännöllisesti sekä kirjattu ylös. HERU T EC ASENNUS HERU T EC asennetaan asennusohjeiden mukaisesti s Kiinnitys seinään sopivilla kiinnitysosilla ottamalla huomioon seinän rakenne. Asennusta makuuhuoneen vastaiselle seinälle tulee välttää. Laite tulee asentaa eristetylle seinälle. Kanavaan liittäminen tulee tehdä joko asennus- tai kangasliittimillä ympäröidyllä eristyksellä. Jos tulo- ja poistoilmakanavat ovat kylmässä tilassa, ne tulee lämpöeristää. Tuloilmakanava tulee asennettaessa lämpimään tilaan myös kondenssieristää alhaisessa sisäänpuhalluslämpötilassa. Ulkoilma- ja jäteilmakanava tulee aina kondenssieristää. Kanavat eristetään laitteeseen saakka. Kanava-anturi GT7 asennetaan tuloilmakanavaan ja antenni asennetaan sopivaan paikkaan HERUn viereen (ei pellin päälle/taakse). Äänevaimentimet suunnitellaan äänitietojen ja asetetun äänitason mukaisesti. Sulkupelti asennetaan ulkoilmakanavaan mikäli lämminvesipatteri on käytössä. Liesikupu (tarvike) asennetaan siten, että poistoilma ei kulje pyörivän lämmönvaihtimen eikä suodattiminen kautta. Huomioi, että asuntojen keittiöiden poistoilmakanavat tulee paloeristää minimissään luokkaan E15 ja vaadittava suojaetäisyys palavaan materiaaliin on vähintään 30 mm. Kanavat on myös varustettava puhdistusluukulla HERU S EC ASENNUS HERU S EC asennetaan asennusohjeiden mukaisesti s. 9. Laita HERU S EC eristelevyn päällea. Liitä kanavat laitteeseen (HUOM! tulo- ja poistoilman tulee olla samalla puolella). Äänenvaimentimet suunnitellaan ääniarvojen ja asetetun äänitason mukaisesti. Kanavaan liittäminen tulee tehdä joko asennus- tai kangasliittimillä ympäröidyllä eristyksellä. Jos tulo- ja poistoilmakanavat ovat kylmässä tilassa, ne tulee lämpöeristää. Tuloilmakanava tulee asennettaessa lämpimään tilaan myös kondenssieristää alhaisessa sisäänpuhalluslämpötilassa. Ulkoilma- ja jäteilmakanava tulee aina kondenssieristää. Kanavat eristetään laitteeseen saakka. Kanava-anturi GT7 asennetaan tuloilmakanavaan ja antenni asennetaan sopivaan paikkaan laitteen viereen (ei pellin päälle/taakse). Mikäli käytetään lämminvesipatteria, sulkupelti asennetaan ulkoilmakanavaan. Älä liitä takkaa/liesituuletinta laitteeseen, tämä lisää puhdistuksen tarvetta. Toisin sanoen, poistoilma ei kulje pyörivän lämmönvaihtimen ja suodattimien kautta. 4

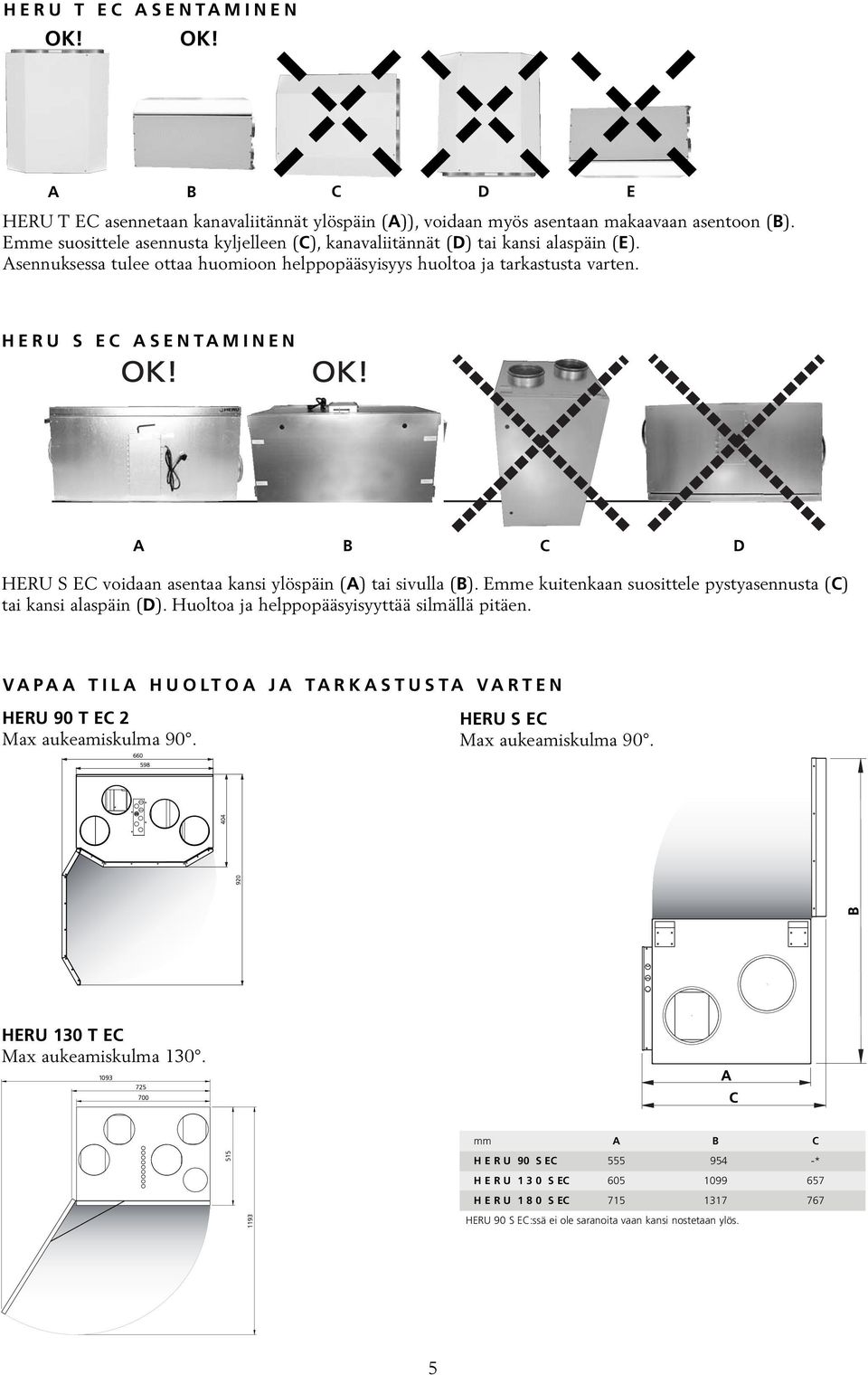

5 HERU T EC ASENTAMINEN OK! OK! A B C D E HERU T EC asennetaan kanavaliitännät ylöspäin (A)), voidaan myös asentaan makaavaan asentoon (B). Emme suosittele asennusta kyljelleen (C), kanavaliitännät (D) tai kansi alaspäin (E). Asennuksessa tulee ottaa huomioon helppopääsyisyys huoltoa ja tarkastusta varten. HERU S EC ASENTAMINEN A B C D HERU S EC voidaan asentaa kansi ylöspäin (A) tai sivulla (B). Emme kuitenkaan suosittele pystyasennusta (C) tai kansi alaspäin (D). Huoltoa ja helppopääsyisyyttää silmällä pitäen. VAPAA TILA HUOLTOA JA TARKASTUSTA VARTEN HERU 90 T EC 2 Max aukeamiskulma 90. HERU S EC Max aukeamiskulma 90. HERU 130 T EC Max aukeamiskulma 130. mm A B C H E R U 90 S EC * H E R U S EC H E R U S EC HERU 90 S EC:ssä ei ole saranoita vaan kansi nostetaan ylös. 5

6 PERIAATEKUVA HERU T EC:n SIJOITTAMISESTA LÄMPIMÄÄN TILAAN HERU Kaukosäädin Ulkosäleikkö Ulkoilmakanava Äänenvaimennin Tuloilmakanva Poistoilmakanava Jäteilmakanava Sadesuoja Liesituuletin PERIAATEKUVA HERU S EC:N SIJOITTAMISESTA ULLAKOLLE HERU Kaukosäädin Ulkosäleikkö Ulkoilmakanava Äänenvaimennin Tuloilmakanva Poistoilmakanava Jäteilmakanava Sadevesisuoja 6

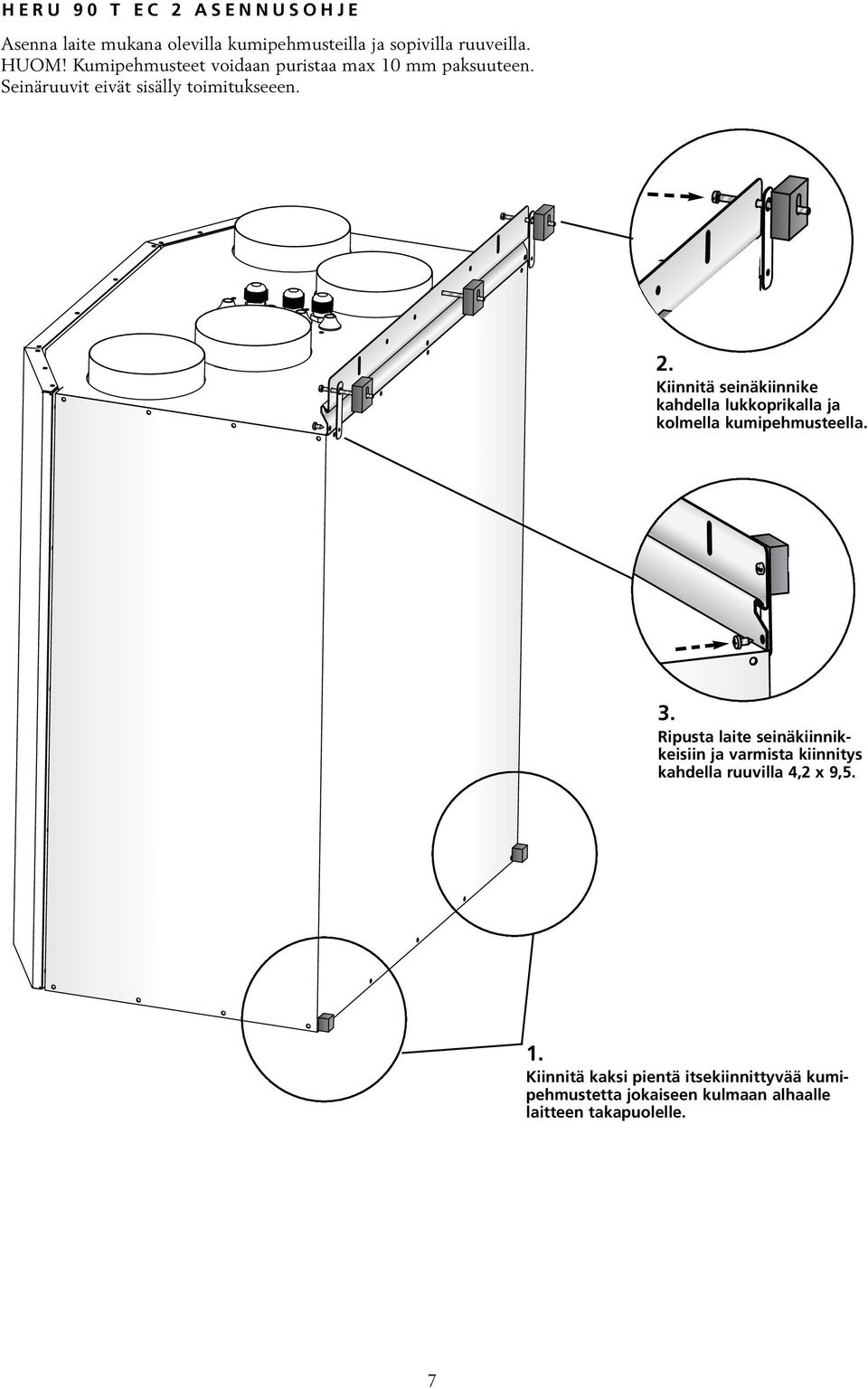

7 HERU 90 T EC 2 ASENNUSOHJE Asenna laite mukana olevilla kumipehmusteilla ja sopivilla ruuveilla. HUOM! Kumipehmusteet voidaan puristaa max 10 mm paksuuteen. Seinäruuvit eivät sisälly toimitukseeen. 2. Kiinnitä seinäkiinnike kahdella lukkoprikalla ja kolmella kumipehmusteella. 3. Ripusta laite seinäkiinnikkeisiin ja varmista kiinnitys kahdella ruuvilla 4,2 x 9,5. 1. Kiinnitä kaksi pientä itsekiinnittyvää kumipehmustetta jokaiseen kulmaan alhaalle laitteen takapuolelle. 7

8 HERU 130 T EC ASENNUSOHJE Asenna laite mukana olevilla kumipehmusteilla ja sopivilla ruuveilla. HUOM! Kumipehmusteet voidaan puristaa max 10mm paksuuteen. Seinäruuvit eivät sisälly laitteeseen. 3. Aseta laite seinäkiinnikkeeseen ja ruuvaa kiinni neljän kumipehmusteen kanssa. 2. Käännä seinäkiinnikettä 180 ja ruuvaa kiinni neljän kumipehmusteen kanssa C B Irrota seinäkiinnike. Till HERU 130 T EC:hen on saatavissa myös lattiateline. Aloita ruuvamalla seinäkiinnike irti (1.). Asenna teline kuvan mukaan (B). Säädä jalat (C) siten, että laite on tasapainossa. seinäkiinnikkeeseen Kiinnitä laite seinään (3). 4. Ruuvaa laite kiinni seinäkiinnikkeeseen kahdella ruuvilla. 8

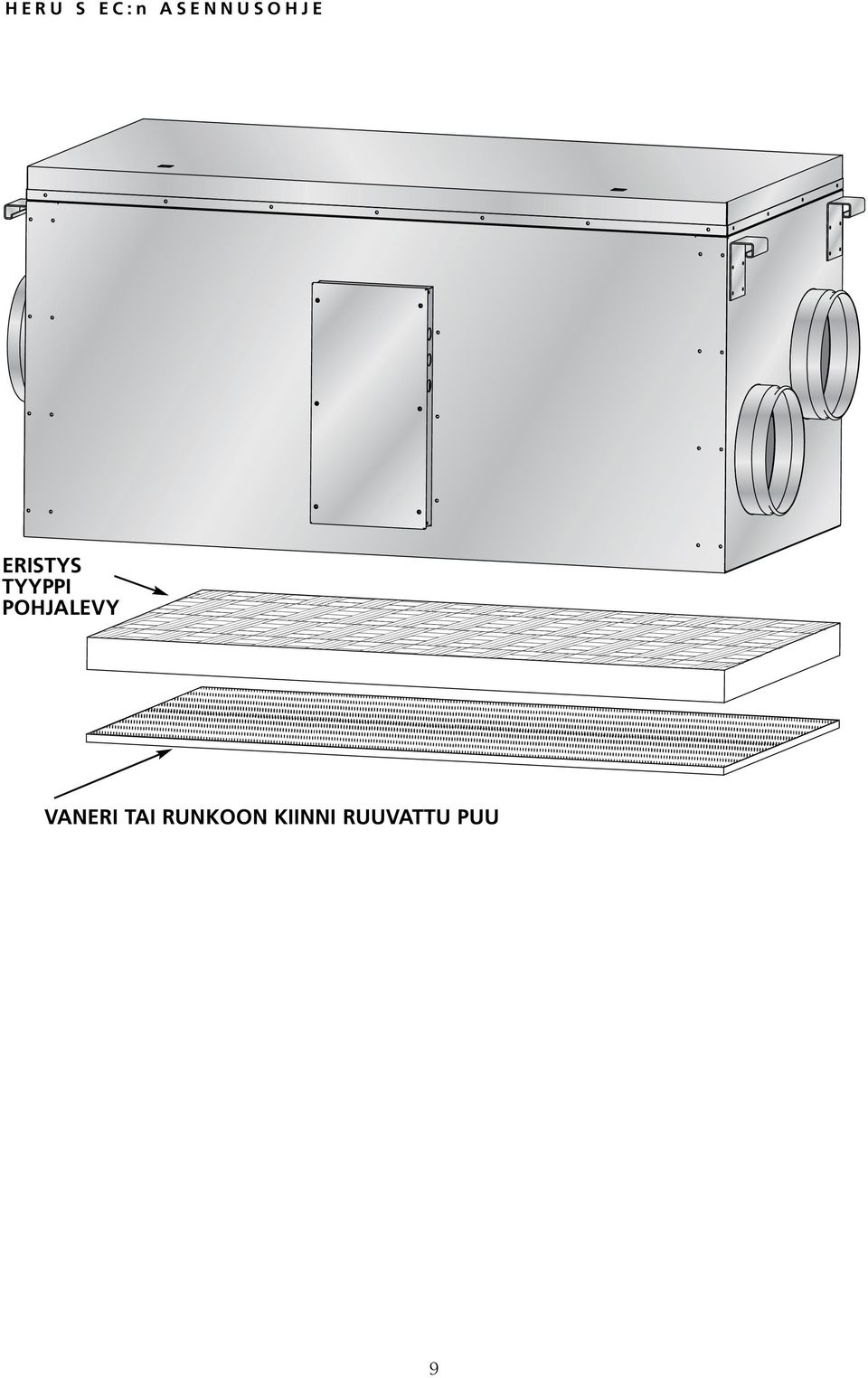

9 HERU S EC:n ASENNUSOHJE ERISTYS TYYPPI POHJALEVY VANERI TAI RUNKOON KIINNI RUUVATTU PUU 9

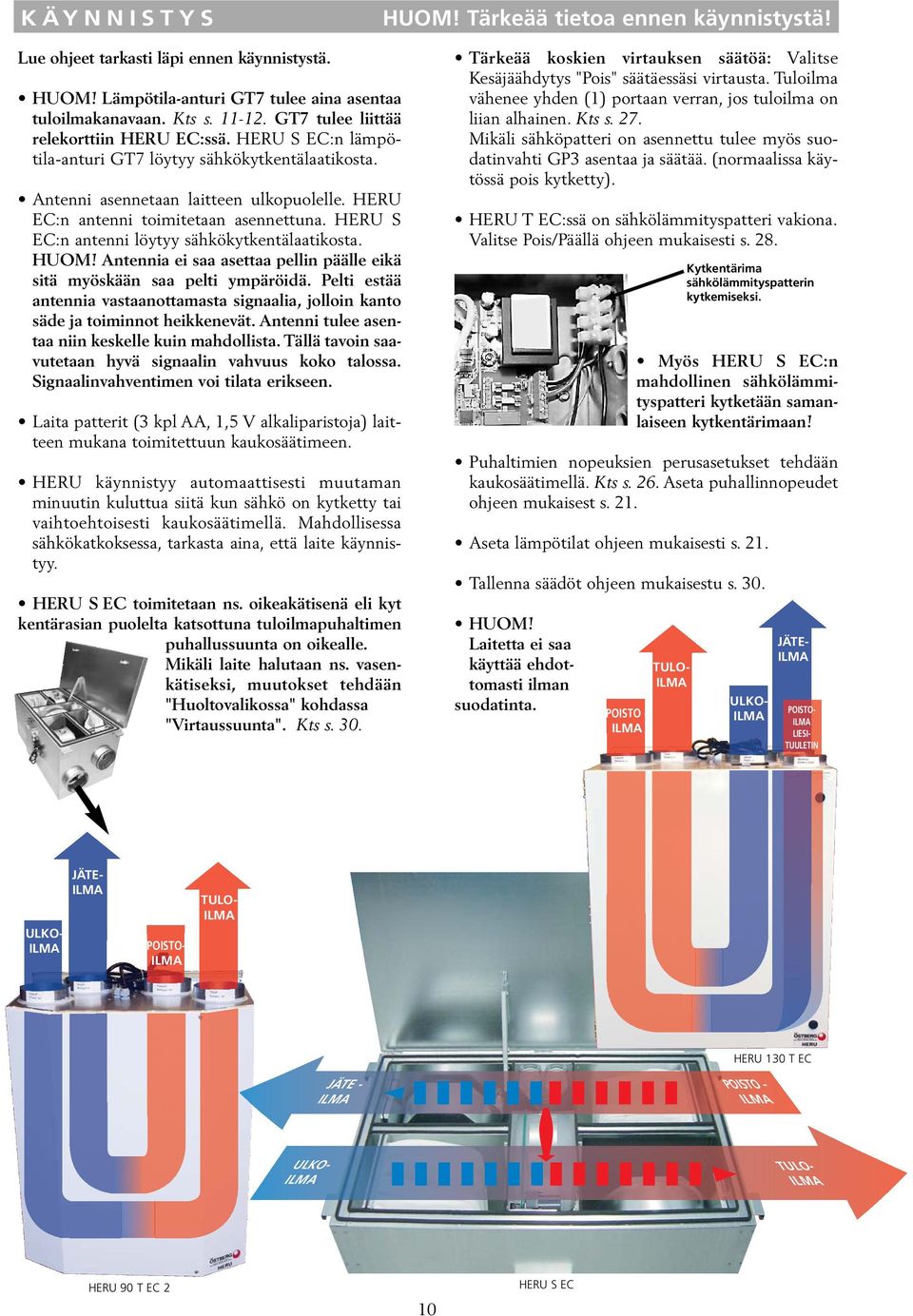

10 K ÄY N N I S T Y S HUOM! Tärkeää tietoa ennen käynnistystä! Lue ohjeet tarkasti läpi ennen käynnistystä. HUOM! Lämpötila-anturi GT7 tulee aina asentaa tuloilmakanavaan. Kts s GT7 tulee liittää relekorttiin HERU EC:ssä. HERU S EC:n lämpötila-anturi GT7 löytyy sähkökytkentälaatikosta. Antenni asennetaan laitteen ulkopuolelle. HERU EC:n antenni toimitetaan asennettuna. HERU S EC:n antenni löytyy sähkökytkentälaatikosta. HUOM! Antennia ei saa asettaa pellin päälle eikä sitä myöskään saa pelti ympäröidä. Pelti estää antennia vastaanottamasta signaalia, jolloin kanto säde ja toiminnot heikkenevät. Antenni tulee asentaa niin keskelle kuin mahdollista. Tällä tavoin saavutetaan hyvä signaalin vahvuus koko talossa. Signaalinvahventimen voi tilata erikseen. Laita patterit (3 kpl AA, 1,5 V alkaliparistoja) laitteen mukana toimitettuun kaukosäätimeen. HERU käynnistyy automaattisesti muutaman minuutin kuluttua siitä kun sähkö on kytketty tai vaihtoehtoisesti kaukosäätimellä. Mahdollisessa sähkökatkoksessa, tarkasta aina, että laite käynnistyy. HERU S EC toimitetaan ns. oikeakätisenä eli kyt kentärasian puolelta katsottuna tuloilmapuhaltimen puhallussuunta on oikealle. Mikäli laite halutaan ns. vasenkätiseksi, muutokset tehdään "Huoltovalikossa" kohdassa "Virtaussuunta". Kts s. 30. Tärkeää koskien virtauksen säätöä: Valitse Kesäjäähdytys "Pois" säätäessäsi virtausta. Tuloilma vähenee yhden (1) portaan verran, jos tuloilma on liian alhainen. Kts s. 27. Mikäli sähköpatteri on asennettu tulee myös suodatinvahti GP3 asentaa ja säätää. (normaalissa käytössä pois kytketty). HERU T EC:ssä on sähkölämmityspatteri vakiona. Valitse Pois/Päällä ohjeen mukaisesti s. 28. Myös HERU S EC:n mahdollinen sähkölämmityspatteri kytketään samanlaiseen kytkentärimaan! Puhaltimien nopeuksien perusasetukset tehdään kaukosäätimellä. Kts s. 26. Aseta puhallinnopeudet ohjeen mukaisest s. 21. Aseta lämpötilat ohjeen mukaisesti s. 21. Tallenna säädöt ohjeen mukaisestu s. 30. HUOM! Laitetta ei saa käyttää ehdottomasti ilman suodatinta. POISTO - ILMA TULO- ILMA Kytkentärima sähkölämmityspatterin kytkemiseksi. ULKO- ILMA JÄTE- ILMA POISTO- ILMA LIESI- TUULETIN ULKO- ILMA JÄTE- ILMA POISTO- ILMA TULO- ILMA HERU 130 T EC JÄTE - ILMA POISTO - ILMA ULKO- ILMA TULO- ILMA HERU 90 T EC 2 10 HERU S EC

11 HERU T EC SÄÄTÖKAAVIO HERU 90 T EC 2: joka osoittaa kaikki anturit TULOILMA ULKO- ILMA JÄTEILMA POISTO- ILMA HERU Huone Pyörivä lämmönvaihdin Suodattimet Ohjauskeskus relekortilla Sähköpatteri Lämminvesipatteri Jäähdytyspatteri Rele Äänenvaimennin Jousipalautteinen sulkumoottori Kennovahti Sisäinen lämpötila-anturi, ulkoilma Sisäinen lämpötila-anturi, tuloilma Sisäinen lämpötila-antui, poistoilma Sisäinen lämpötila-anturi, jäteilma Jäätymisestoanturi Lämpötila-anturi, tuloilma (min/max) Lämpötila-anturi huoneilma Tuloilmasuodatin painevahti Paineanturi, poistoilma Huone kosteusanturi Huone hiilidioksidianturi Säätöventtiili, lämmitys Säätöventtiili, jäähdytys Tuloilmapuhallin Poistoilmapuhallin Kiertovesipumppu. lämmitys Kiertovesipumppu, jäähdytys HERU 130 T EC: TULOILMA ULKO- ILMA JÄTEILMA POISTO- ILMA 11

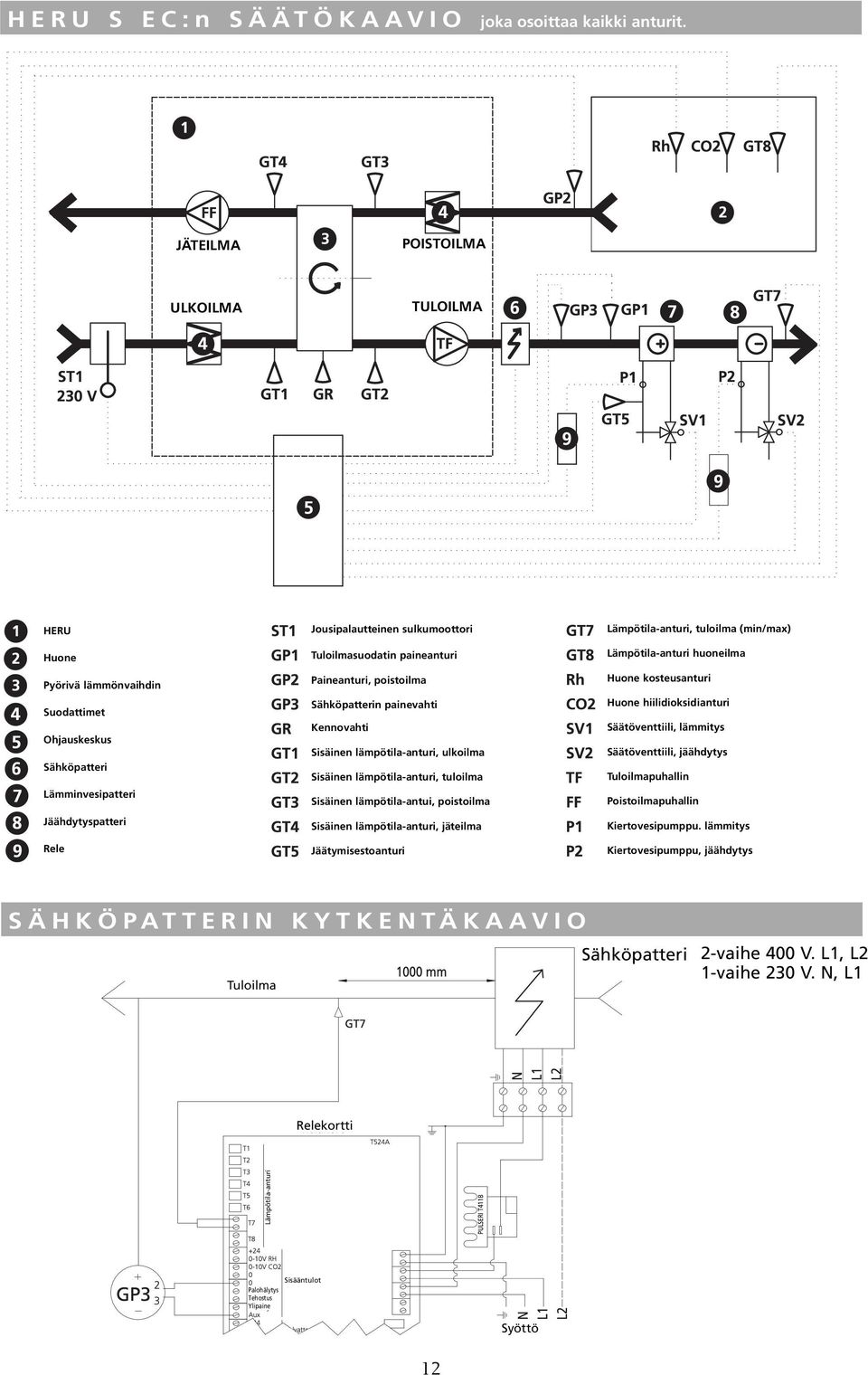

12 HERU S EC:n SÄÄTÖKAAVIO joka osoittaa kaikki anturit. JÄTEILMA POISTOILMA ULKOILMA TULOILMA HERU Huone Pyörivä lämmönvaihdin Suodattimet Ohjauskeskus Sähköpatteri Lämminvesipatteri Jäähdytyspatteri Rele Jousipalautteinen sulkumoottori Tuloilmasuodatin paineanturi Paineanturi, poistoilma Sähköpatterin painevahti Kennovahti Sisäinen lämpötila-anturi, ulkoilma Sisäinen lämpötila-anturi, tuloilma Sisäinen lämpötila-antui, poistoilma Sisäinen lämpötila-anturi, jäteilma Jäätymisestoanturi Lämpötila-anturi, tuloilma (min/max) Lämpötila-anturi huoneilma Huone kosteusanturi Huone hiilidioksidianturi Säätöventtiili, lämmitys Säätöventtiili, jäähdytys Tuloilmapuhallin Poistoilmapuhallin Kiertovesipumppu. lämmitys Kiertovesipumppu, jäähdytys SÄHKÖPATTERIN Tuloilma KYTKENTÄKAAVIO Sähköpatteri 2-vaihe 400 V. L1, L2 1-vaihe 230 V. N, L1 Relekortti Lämpötila-anturi PULSERI T411B Sisääntulot Palohälytys Tehostus Ylipaine Syöttö 12

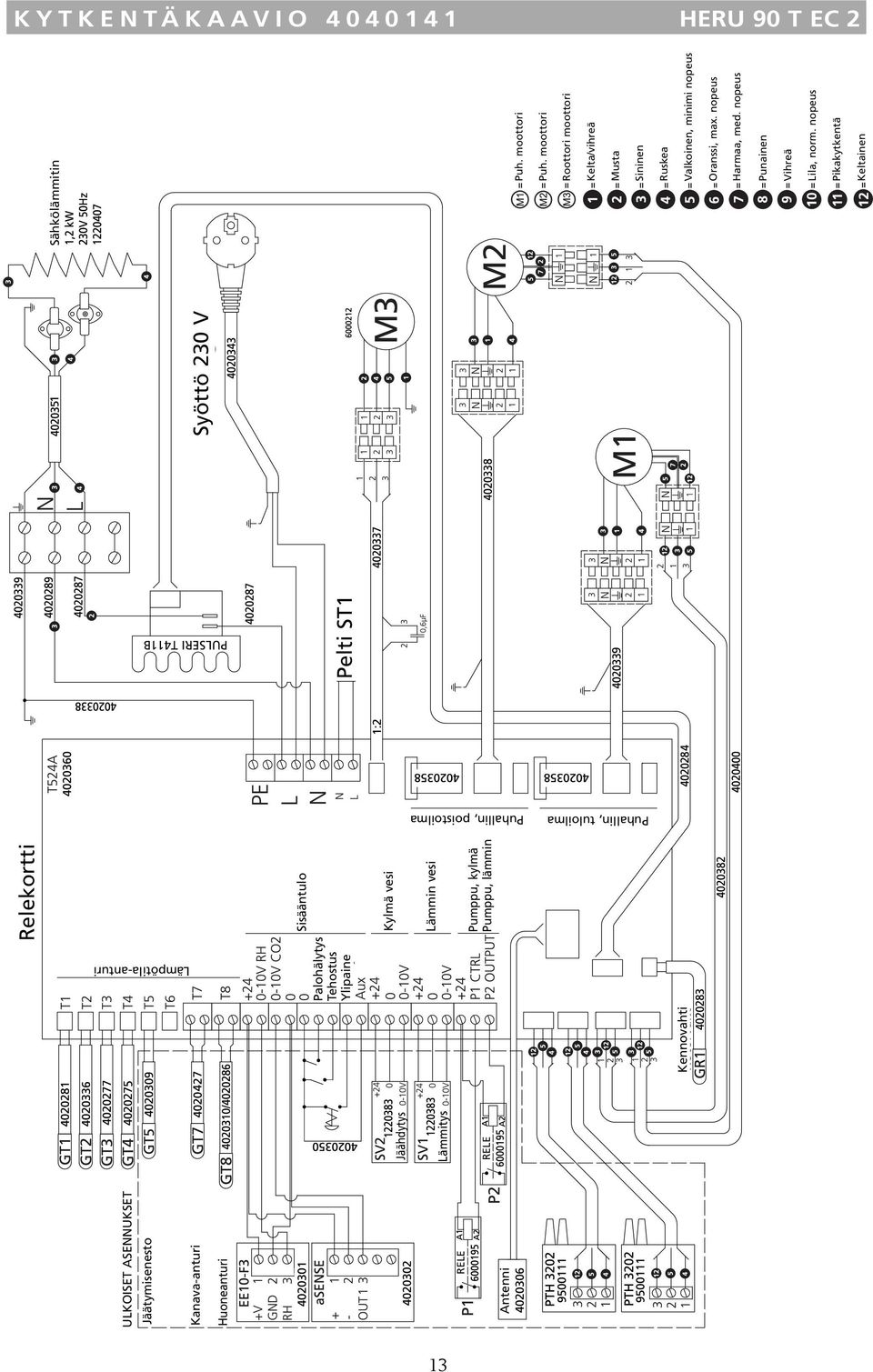

13 KYTKENTÄKAAVIO HERU 90 T EC 2 ULKOISET ASENNUKSET Jäätymisenesto Kanava-anturi Huoneanturi RELE Antenni Jäähdytys Lämmitys RELE Kennovahti Syöttö 230 V PULSERI T411B Palohälytys Tehostus Ylipaine Relekortti Sisääntulo Kylmä vesi Lämmin vesi Pumppu, kylmä Pumppu, lämmin Pelti ST1 Sähkölämmitin Puh. moottori Puh. moottori Roottori moottori Kelta/vihreä Musta Sininen Ruskea Valkoinen, minimi nopeus Oranssi, max. nopeus Harmaa, med. nopeus Punainen Vihreä Lila, norm. nopeus Pikakytkentä Keltainen Lämpötila-anturi Puhallin, tuloilma Puhallin, poistoilma 13

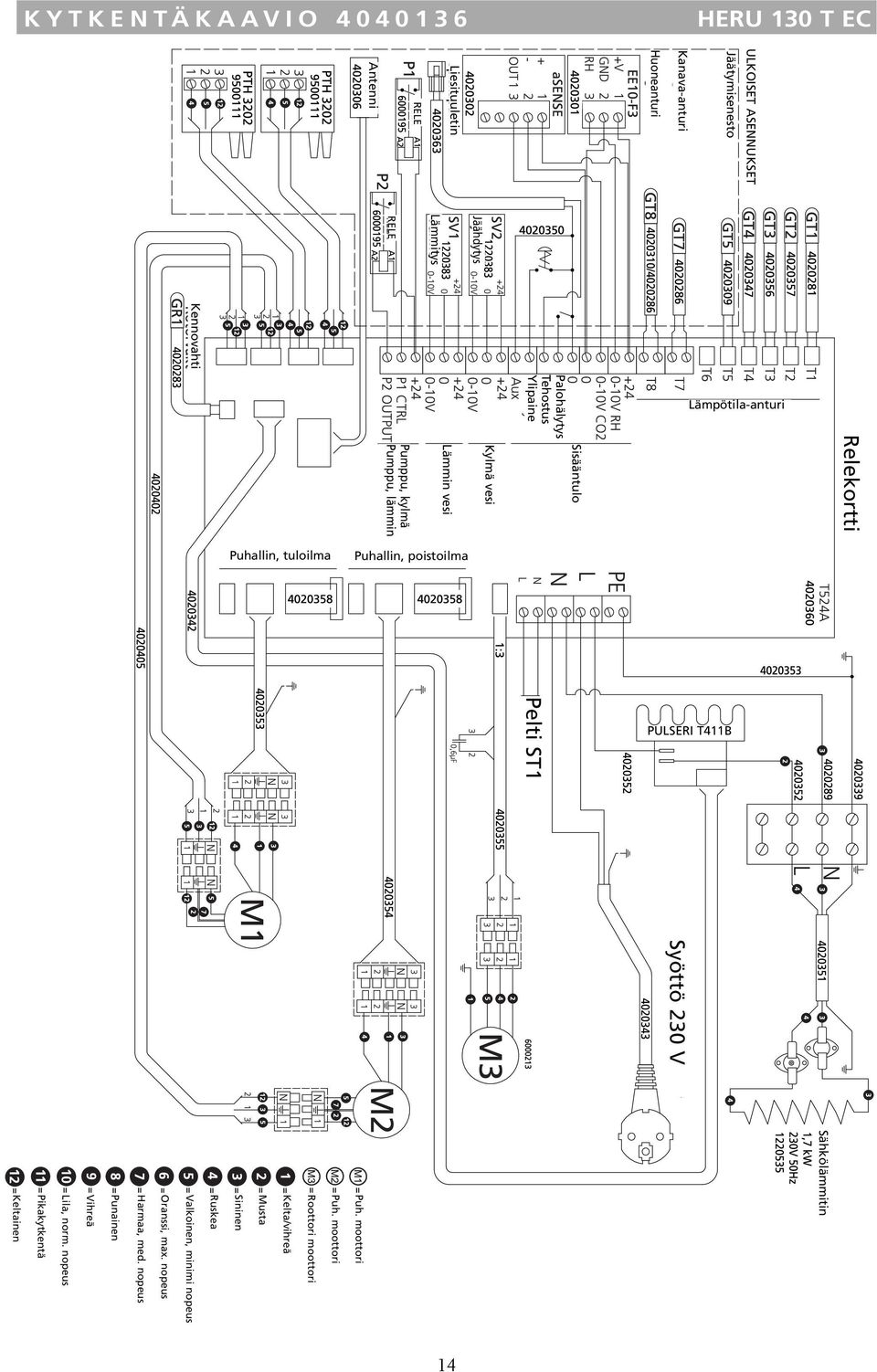

14 KYTKENTÄKAAVIO HERU 130 T EC ULKOISET ASENNUKSET Jäätymisenesto Kanava-anturi Huoneanturi Liesituuletin RELE Antenni Jäähdytys Lämmitys RELE Kennovahti Palohälytys Tehostus Ylipaine Lämpötila-anturi Relekortti Sisääntulo Kylmä vesi Lämmin vesi Pumppu, kylmä Pumppu, lämmin Puhallin, tuloilma Puhallin, poistoilma Pelti ST1 PULSERI T411B Syöttö 230 V Sähkölämmitin Puh. moottori Puh. moottori Roottori moottori Kelta/vihreä Musta Sininen Ruskea Valkoinen, minimi nopeus Oranssi, max. nopeus Harmaa, med. nopeus Punainen Vihreä Lila, norm. nopeus Pikakytkentä Keltainen 14

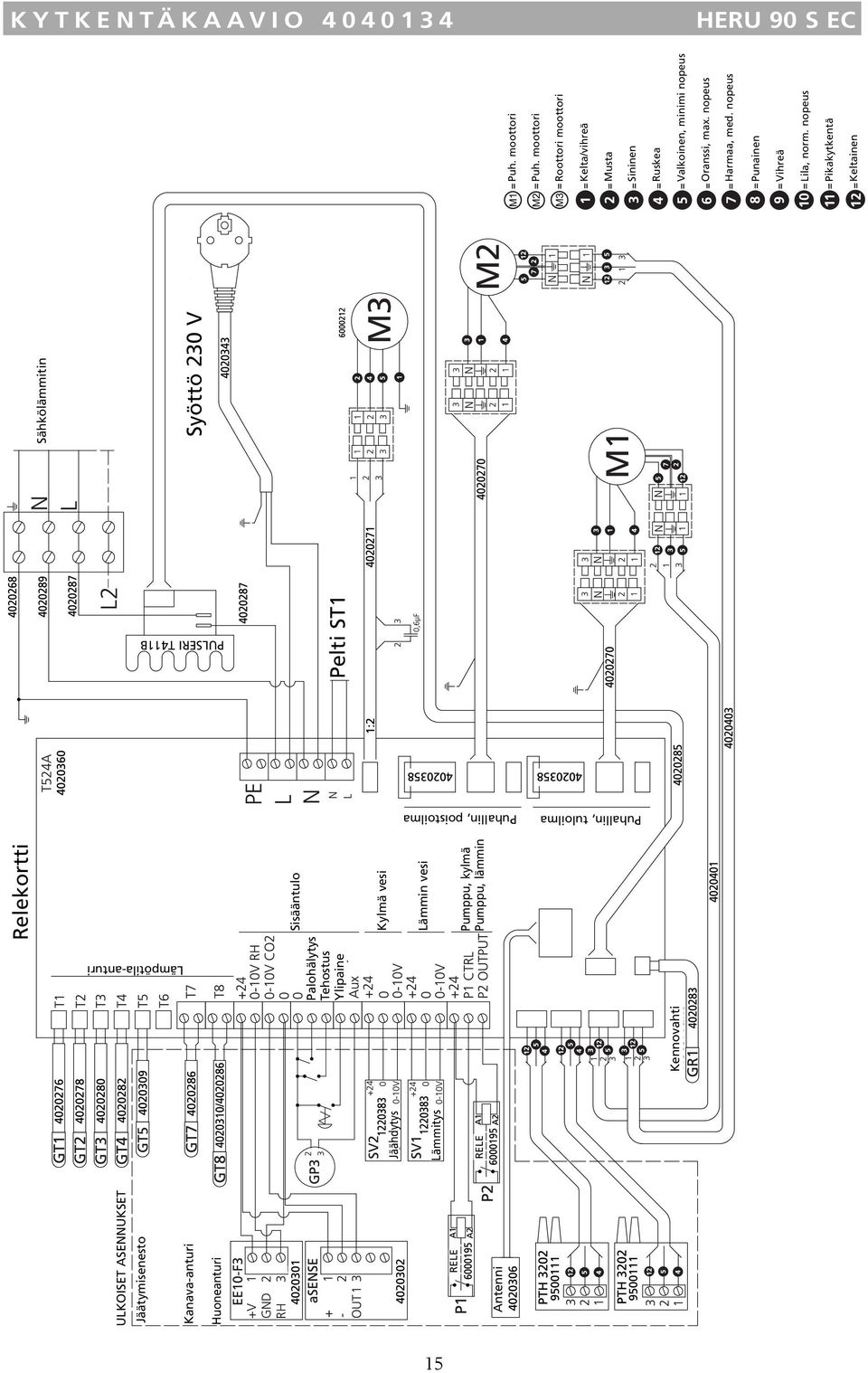

15 KYTKENTÄKAAVIO HERU 90 S EC ULKOISET ASENNUKSET Jäätymisenesto Kanava-anturi Huoneanturi Liesituuletin RELE Antenni Jäähdytys Lämmitys RELE Kennovahti Syöttö 230 V PULSERI T411B Palohälytys Tehostus Ylipaine Relekortti Sisääntulo Kylmä vesi Lämmin vesi Pumppu, kylmä Pumppu, lämmin Pelti ST1 Sähkölämmitin Puh. moottori Puh. moottori Roottori moottori Kelta/vihreä Musta Sininen Ruskea Valkoinen, minimi nopeus Oranssi, max. nopeus Harmaa, med. nopeus Punainen Vihreä Lila, norm. nopeus Pikakytkentä Keltainen Lämpötila-anturi Puhallin, tuloilma Puhallin, poistoilma 15

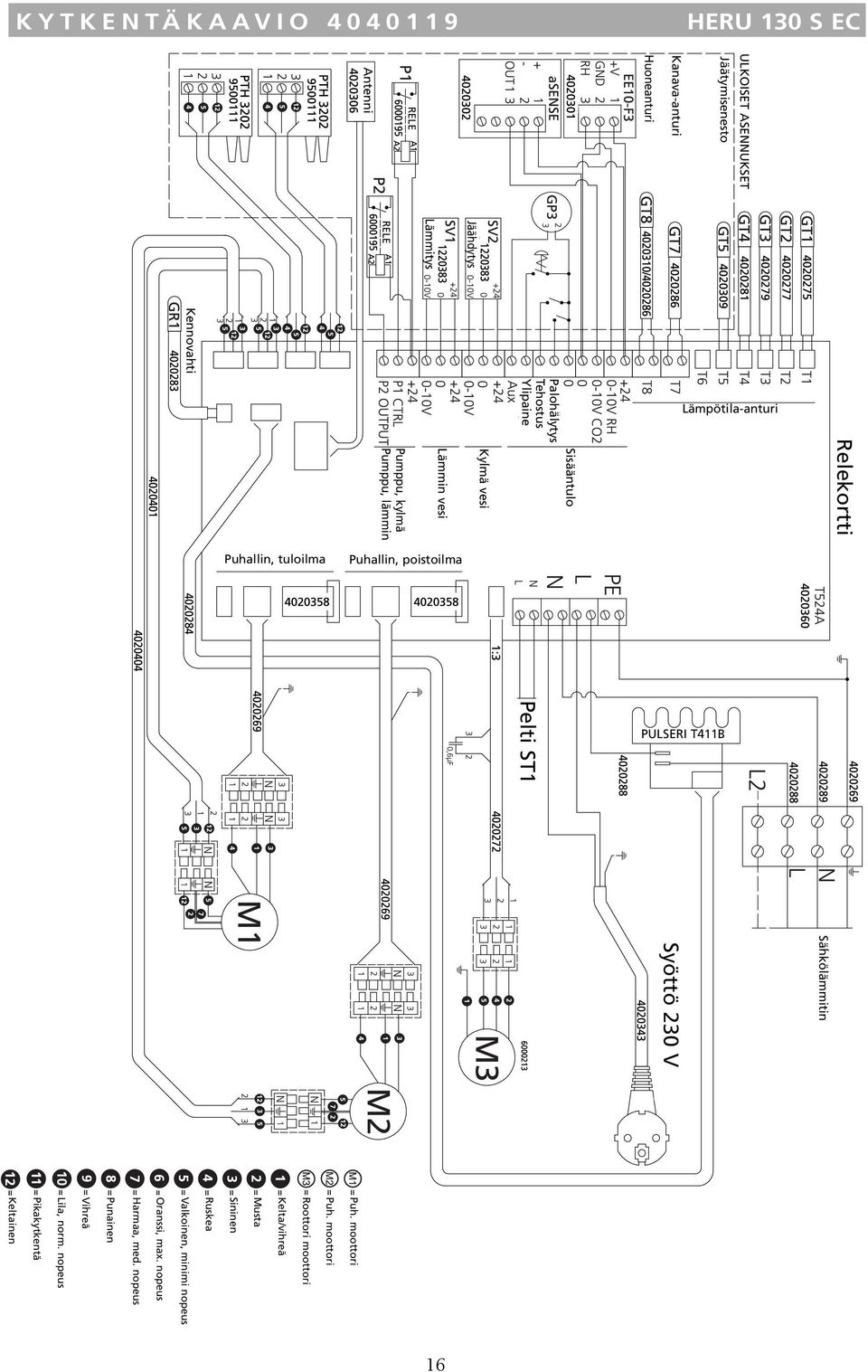

16 KYTKENTÄKAAVIO HERU 130 S EC ULKOISET ASENNUKSET Jäätymisenesto Kanava-anturi Huoneanturi Liesituuletin RELE Antenni Jäähdytys Lämmitys RELE Kennovahti Palohälytys Tehostus Ylipaine Lämpötila-anturi Relekortti Sisääntulo Kylmä vesi Lämmin vesi Pumppu, kylmä Pumppu, lämmin Puhallin, tuloilma Puhallin, poistoilma Pelti ST1 PULSERI T411B Sähkölämmitin Syöttö 230 V Puh. moottori Puh. moottori Roottori moottori Kelta/vihreä Musta Sininen Ruskea Valkoinen, minimi nopeus Oranssi, max. nopeus Harmaa, med. nopeus Punainen Vihreä Lila, norm. nopeus Pikakytkentä Keltainen 16

17 KYTKENTÄKAAVIO HERU 180 S EC ULKOISET ASENNUKSET Jäätymisenesto Kanava-anturi Huoneanturi Liesituuletin RELE Antenni Jäähdytys Lämmitys RELE Kennovahti Syöttö 230 V PULSERI T411B Palohälytys Tehostus Ylipaine Relekortti Sisääntulo Kylmä vesi Lämmin vesi Pumppu, kylmä Pumppu, lämmin Pelti ST1 Sähkölämmitin Puh. moottori Puh. moottori Roottori moottori Kelta/vihreä Musta Sininen Ruskea Valkoinen, minimi nopeus Oranssi, max. nopeus Harmaa, med. nopeus Punainen Vihreä Lila, norm. nopeus Pikakytkentä Keltainen Lämpötila-anturi Puhallin, tuloilma Puhallin, poistoilma 17

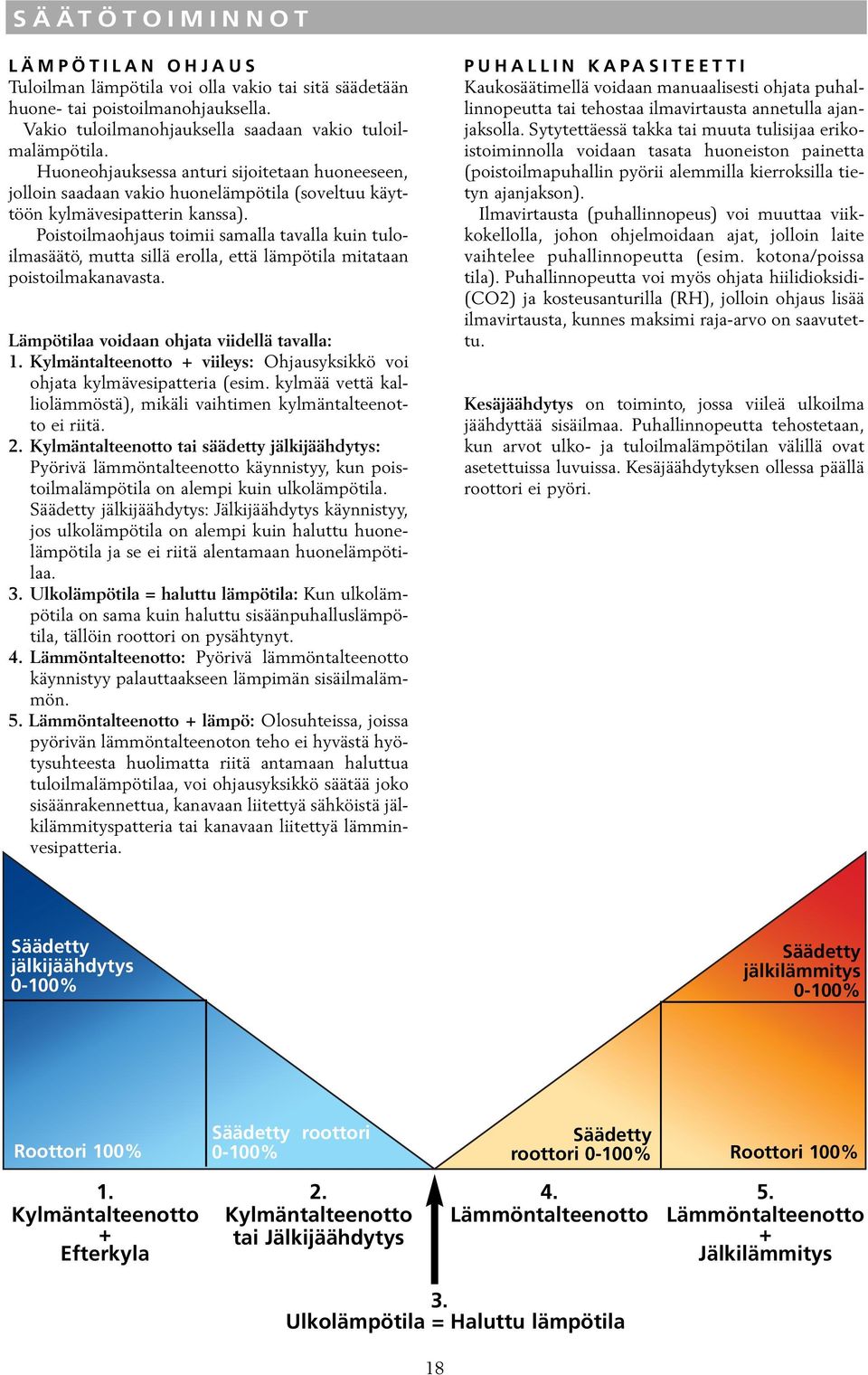

18 SÄÄTÖTOIMINNOT LÄMPÖTILAN OHJAUS Tuloilman lämpötila voi olla vakio tai sitä säädetään huone- tai poistoilmanohjauksella. Vakio tuloilmanohjauksella saadaan vakio tuloilmalämpötila. Huoneohjauksessa anturi sijoitetaan huoneeseen, jolloin saadaan vakio huonelämpötila (soveltuu käyttöön kylmävesipatterin kanssa). Poistoilmaohjaus toimii samalla tavalla kuin tuloilmasäätö, mutta sillä erolla, että lämpötila mitataan poistoilmakanavasta. Lämpötilaa voidaan ohjata viidellä tavalla: 1. Kylmäntalteenotto + viileys: Ohjausyksikkö voi ohjata kylmävesipatteria (esim. kylmää vettä kalliolämmöstä), mikäli vaihtimen kylmäntalteenotto ei riitä. 2. Kylmäntalteenotto tai säädetty jälkijäähdytys: Pyörivä lämmöntalteenotto käynnistyy, kun poistoilmalämpötila on alempi kuin ulkolämpötila. Säädetty jälkijäähdytys: Jälkijäähdytys käynnistyy, jos ulkolämpötila on alempi kuin haluttu huonelämpötila ja se ei riitä alentamaan huonelämpötilaa. 3. Ulkolämpötila = haluttu lämpötila: Kun ulkolämpötila on sama kuin haluttu sisäänpuhalluslämpötila, tällöin roottori on pysähtynyt. 4. Lämmöntalteenotto: Pyörivä lämmöntalteenotto käynnistyy palauttaakseen lämpimän sisäilmalämmön. 5. Lämmöntalteenotto + lämpö: Olosuhteissa, joissa pyörivän lämmöntalteenoton teho ei hyvästä hyötysuhteesta huolimatta riitä antamaan haluttua tuloilmalämpötilaa, voi ohjausyksikkö säätää joko sisäänrakennettua, kanavaan liitettyä sähköistä jälkilämmityspatteria tai kanavaan liitettyä lämminvesipatteria. PUHALLIN KAPASITEETTI Kaukosäätimellä voidaan manuaalisesti ohjata puhallinnopeutta tai tehostaa ilmavirtausta annetulla ajanjaksolla. Sytytettäessä takka tai muuta tulisijaa erikoistoiminnolla voidaan tasata huoneiston painetta (poistoilmapuhallin pyörii alemmilla kierroksilla tietyn ajanjakson). Ilmavirtausta (puhallinnopeus) voi muuttaa viikkokellolla, johon ohjelmoidaan ajat, jolloin laite vaihtelee puhallinnopeutta (esim. kotona/poissa tila). Puhallinnopeutta voi myös ohjata hiilidioksidi- (CO2) ja kosteusanturilla (RH), jolloin ohjaus lisää ilmavirtausta, kunnes maksimi raja-arvo on saavutettu. Kesäjäähdytys on toiminto, jossa viileä ulkoilma jäähdyttää sisäilmaa. Puhallinnopeutta tehostetaan, kun arvot ulko- ja tuloilmalämpötilan välillä ovat asetettuissa luvuissa. Kesäjäähdytyksen ollessa päällä roottori ei pyöri. Säädetty jälkijäähdytys 0-100% Säädetty jälkilämmitys 0-100% Roottori 100% 1. Kylmäntalteenotto + Efterkyla Säädetty roottori Säädetty 0-100% roottori 0-100% Roottori 100% 2. Kylmäntalteenotto tai Jälkijäähdytys 4. Lämmöntalteenotto 5. Lämmöntalteenotto + Jälkilämmitys 3. Ulkolämpötila = Haluttu lämpötila 18

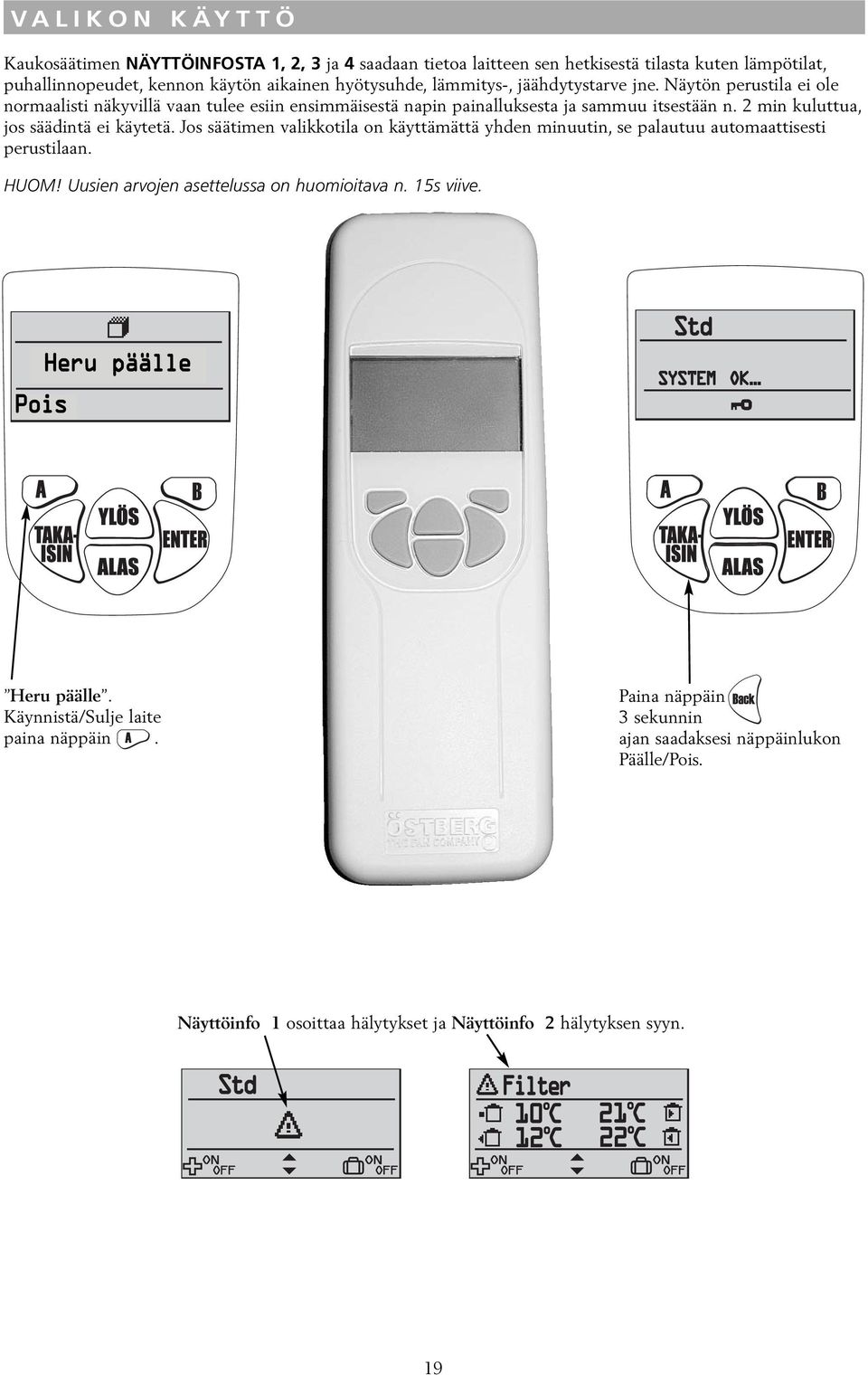

19 VALIKON KÄYTTÖ Kaukosäätimen NÄYTTÖINFOSTA 1, 2, 3 ja 4 saadaan tietoa laitteen sen hetkisestä tilasta kuten lämpötilat, puhallinnopeudet, kennon käytön aikainen hyötysuhde, lämmitys-, jäähdytystarve jne. Näytön perustila ei ole normaalisti näkyvillä vaan tulee esiin ensimmäisestä napin painalluksesta ja sammuu itsestään n. 2 min kuluttua, jos säädintä ei käytetä. Jos säätimen valikkotila on käyttämättä yhden minuutin, se palautuu automaattisesti perustilaan. HUOM! Uusien arvojen asettelussa on huomioitava n. 15s viive. Pois Heru päälle Std OK... SYSTEM OK Heru päälle. Käynnistä/Sulje laite paina näppäin. Paina näppäin 3 sekunnin ajan saadaksesi näppäinlukon Päälle/Pois. Näyttöinfo 1 osoittaa hälytykset ja Näyttöinfo 2 hälytyksen syyn. 19

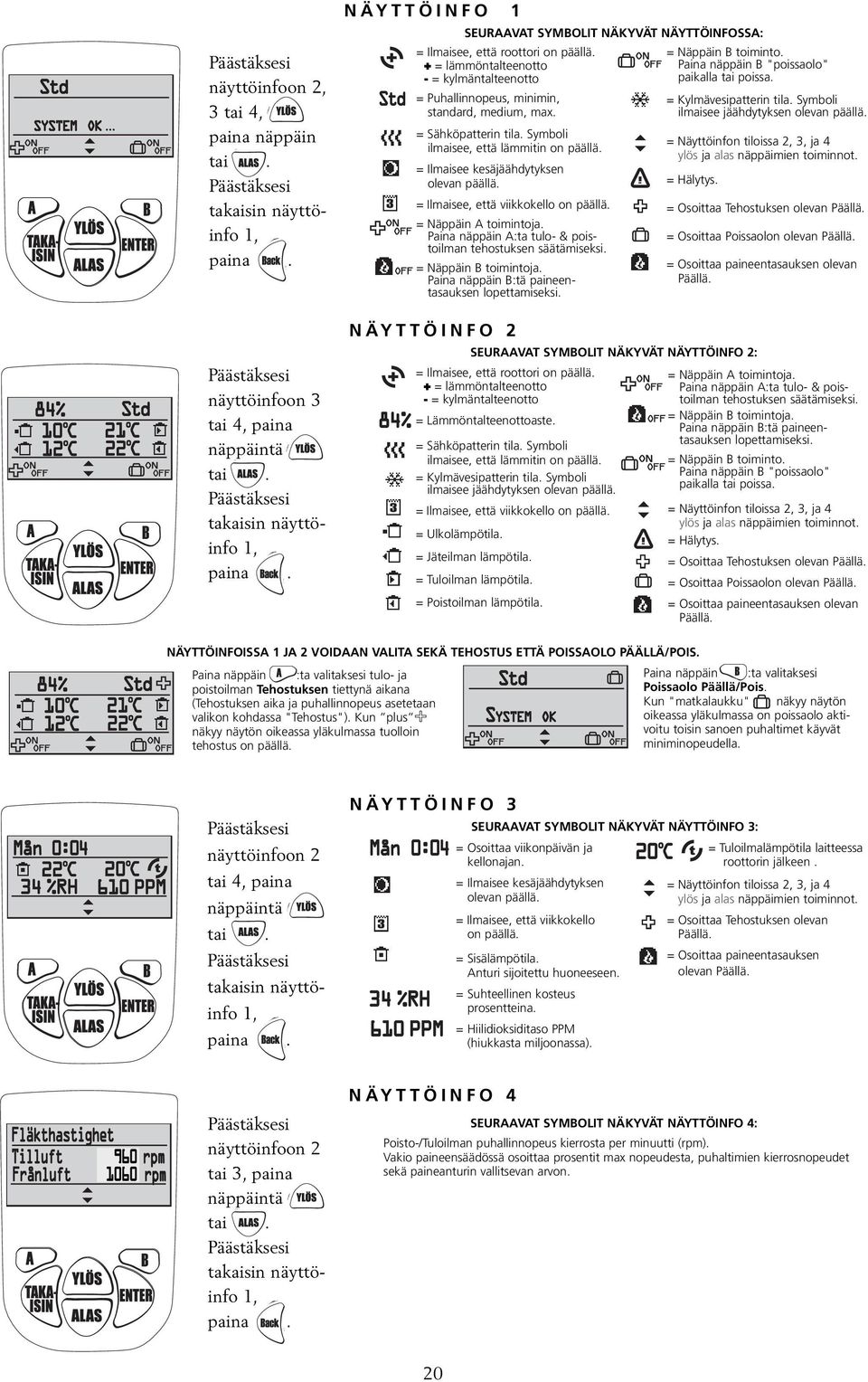

20 N ÄY T T Ö I N F O 1 SEURAAVAT SYMBOLIT NÄKYVÄT NÄYTTÖINFOSSA:... Päästäksesi näyttöinfoon 2, 3 tai 4, paina näppäin tai. Päästäksesi takaisin näyttöinfo 1, paina. = Ilmaisee, että roottori on päällä. + = lämmöntalteenotto - = kylmäntalteenotto = Näppäin B toiminto. Paina näppäin B "poissaolo" paikalla tai poissa. = Puhallinnopeus, minimin, standard, medium, max. = Kylmävesipatterin tila. Symboli ilmaisee jäähdytyksen olevan päällä. = Sähköpatterin tila. Symboli ilmaisee, että lämmitin on päällä. = Näyttöinfon tiloissa 2, 3, ja 4 ylös ja alas näppäimien toiminnot. = Ilmaisee kesäjäähdytyksen olevan päällä. = Hälytys. = Ilmaisee, että viikkokello on päällä. = Osoittaa Tehostuksen olevan Päällä. = Näppäin A toimintoja. Paina näppäin A:ta tulo- & poistoilman tehostuksen säätämiseksi. = Osoittaa Poissaolon olevan Päällä. = Näppäin B toimintoja. Paina näppäin B:tä paineentasauksen lopettamiseksi. = Osoittaa paineentasauksen olevan Päällä. N ÄY T T Ö I N F O 2 SEURAAVAT SYMBOLIT NÄKYVÄT NÄYTTÖINFO 2: Päästäksesi näyttöinfoon 3 tai 4, paina näppäintä tai. Päästäksesi takaisin näyttöinfo 1, paina. = Ilmaisee, että roottori on päällä. + = lämmöntalteenotto - = kylmäntalteenotto = Lämmöntalteenottoaste. = Sähköpatterin tila. Symboli ilmaisee, että lämmitin on päällä. = Kylmävesipatterin tila. Symboli ilmaisee jäähdytyksen olevan päällä. = Ilmaisee, että viikkokello on päällä. = Ulkolämpötila. = Näppäin A toimintoja. Paina näppäin A:ta tulo- & poistoilman tehostuksen säätämiseksi. = Näppäin B toimintoja. Paina näppäin B:tä paineentasauksen lopettamiseksi. = Näppäin B toiminto. Paina näppäin B "poissaolo" paikalla tai poissa. = Näyttöinfon tiloissa 2, 3, ja 4 ylös ja alas näppäimien toiminnot. = Hälytys. = Jäteilman lämpötila. = Osoittaa Tehostuksen olevan Päällä. = Tuloilman lämpötila. = Osoittaa Poissaolon olevan Päällä. = Poistoilman lämpötila. = Osoittaa paineentasauksen olevan Päällä. NÄYTTÖINFOISSA 1 JA 2 VOIDAAN VALITA SEKÄ TEHOSTUS ETTÄ POISSAOLO PÄÄLLÄ/POIS. Paina näppäin :ta valitaksesi Poissaolo Päällä/Pois. Kun "matkalaukku" näkyy näytön oikeassa yläkulmassa on poissaolo aktivoitu toisin sanoen puhaltimet käyvät miniminopeudella. Paina näppäin :ta valitaksesi tulo- ja poistoilman Tehostuksen tiettynä aikana (Tehostuksen aika ja puhallinnopeus asetetaan valikon kohdassa "Tehostus"). Kun plus näkyy näytön oikeassa yläkulmassa tuolloin tehostus on päällä. + N ÄY T T Ö I N F O 3 Päästäksesi näyttöinfoon 2 tai 4, paina näppäintä tai. Päästäksesi takaisin näyttöinfo 1, paina. SEURAAVAT SYMBOLIT NÄKYVÄT NÄYTTÖINFO 3: = Osoittaa viikonpäivän ja kellonajan. = Tuloilmalämpötila laitteessa roottorin jälkeen. = Ilmaisee kesäjäähdytyksen olevan päällä. = Näyttöinfon tiloissa 2, 3, ja 4 ylös ja alas näppäimien toiminnot. = Ilmaisee, että viikkokello on päällä. = Osoittaa Tehostuksen olevan Päällä. = Sisälämpötila. Anturi sijoitettu huoneeseen. = Osoittaa paineentasauksen olevan Päällä. = Suhteellinen kosteus prosentteina. = Hiilidioksiditaso PPM (hiukkasta miljoonassa). N ÄY T T Ö I N F O Päästäksesi näyttöinfoon 2 tai 3, paina näppäintä tai. Päästäksesi takaisin näyttöinfo 1, paina. SEURAAVAT SYMBOLIT NÄKYVÄT NÄYTTÖINFO 4: Poisto-/Tuloilman puhallinnopeus kierrosta per minuutti (rpm). Vakio paineensäädössä osoittaa prosentit max nopeudesta, puhaltimien kierrosnopeudet sekä paineanturin vallitsevan arvon. 20

21 PÄÄVALIKKO Näyttöinfosta Päävalikkoon, paina. Päävalikossa käytetään -näppäintä pääsyyn haluttuun valikkoon, sen jälkeen valinta (vahvistus) tehdään painamalla. Alavalikoissa menettely on sama. Päästäksesi edelliselle sivulle paina. MENY PUHALLINNOPEUS Tässä valikossa on valitaan haluttu puhallinnopeus neljästä eri noepudesta: Minimi, Standardi, Medium ja Maksimi. Paina päästäksesi eteenpäin päävalikossa. Paina uudelleen ja sitten valitaksesi halutun puhallinnopeuden. Vahvista painamalla. Päävalikko Puhallinopeus Lämpötila Tehostus Puhallinopeus Standardi Puhallinopeus Standardi MENY LÄMPÖTILA Tässä valikossa valitaan haluttu lämpötila (tulo-, poisto- tai huoneilmalämpötila) riippuen siitä mikä säätö on valittu, kts s. 29. Paina E päästäksesi eteenpäin päävalikossa. Paina uudelleen ja sitten valitaksesi halutun lämpötilan (15 C - 40 C). Vahvista painamalla. Päävalikko Puhallinopeus Lämpötila Tehostus Lämpötila Lämpötila MENY TEHOSTUS Tässä valikossa asetetaan aika tehostukselle ja puhallinnopeudelle. Tehostus tarkoittaa, että tiettynä aikana lisätään ilmavirtausta, joka voi olla hyvä esim. isommissa tilaisuuksissa. Tehostus voidaan tehdä myös Näyttöinfoissa 1 ja 2. Paina päästäksesi eteenpäin päävalikossa. Paina uudelleen ja sitten valitaksesi halutun keston ( min, 10 min. tauolla). Paina vahvistaaksesi ja jatka puhallinnopeuteen. Valitse haluttu nopeus näppäimellä (medium tai max) ja vahvista painamalla. Tehostus aktivoidaan/poistetaan (Päällä/Pois) painamalla -näppäintä. Puhallinopeus Lämpötila Tehostus Ylipaineistus ----Tehostus---- Aika: 30 min Puhallin: Medium Päällä ----Tehostus---- Aika: 30 min Puhallin: Medium ----Tehostus---- Aika: 30 min Puhallin: Medium Tehostustoiminnot voidaan aktivoida myös ulkoisella virtasäätimellä, jossa on tuplapainallus. Kts kytkentäkaavio s

22 M E N Y PA I N E E N TA S A U S Paineentasaus on erikoistoiminto esim. takkaa tai muuta tulisijaa sytytettäessä. Poistoilmavirtaus alenee haluttuna aikana Paina päästäksesi eteenpäin päävalikossa. Paina uudelleen ja sitten valitaksesi halutun ajanjakson (5-60 min). Poistoilmavirtausta vähennetään puhaltimen kierrosluvulla. Tehostus aktivoidaan/poistetaan (Päällä/Pois) painamalla A -näppäintä. Lämpötila Tehostus Ylipaineistus Viikkoajastin --Ylipaineistus-Aika: 15 min --Ylipaineistus-Aika: 15 min Päällä Kun Paineentasaus on aktivoituna tulee Poissaolo Näyttöinfossa 1 ja 2 muuttaa Paineentasaukseen. Voit silloin lopettaa paineentasauksen suoraan näyttöinfosta painamalla näppäin :tä. MENY AJASTUS Normaali käytössä laite toimii sillä puhallinnopeudella, joka on valittu kohdasta Puhallinnopeus ja sillä lämpötilalla, joka on asetettu valikon kohdasta Lämpötila. Näihin asetettuihin arvoihin voi tässä valikossa tehdä muutokset, joiden haluaa toistuvan säännöllisesti. Esim. jos halutaan alempi virtaus/lämpötila päiväaikaan, kun ketään ei ole kotona, se on mahdollista ohjelmoida tästä. Ajastus. Jos lopetusaika on sama/lyhyempi kuin aloitusaika, ohjelma loppuu seuraavana päivänä. Paina päästäksesi eteenpäin päävalikossa. Paina uudelleen ja sitten Paina halutun ohjelman valinnassa/asetuksissa. Puhallinnopeuden ja lämpötilan ohjelmoinnissa on 5 ohjelmaa. Paina Paina E Käytä sen mukaan haluatko ajastuksen Päälle/Pois. Vahvista painamalla. valitaksesi ohjelman. valitaksesi päivän, aloitusajan, lopetusajan, puhallinnopeuden ja lämpötilan. painiketta asettaaksesi viikonpäivän, ajan, puhallinnopeuden (min, standardi, medium, max) ja lämpötilan (15 C-40 C). Tehostus Ylipaineistus Viikkoajastin Laite --Viikkoajastin-Päällä --Viikkoajastin-Päällä --Ohjelma 1/5-M T K T P L S --Valitse päivä-m T K T P L S Jatkuu. -Anna aloitusaika- -Anna lopetussaika- Jatkuu. -Puhallin&lämpötilPuhallin: Std Lämpötila: 21 C -Puhallin&lämpötilPuhallin: Std Lämpötila: 21 C 22 Jatkuu seur. rivi

23 MENY HERU PÄÄLLE/POIS Laite on mahdollista sammuttaa kaukosäätimellä. Huom! Huollon ja tarkastuksen ajaksi katkaistaan sähkö myös irrottamalla laitteen pistotulppa. Paina päästäksesi eteenpäin päävalikossa. Paina valitaksesi laite Pois/Päälle. Kun "Päällä" näkyy näytön keskellä, laite on käynnissä. Kun "Pois" näkyy näytön keskellä laite ei ole käynnissä. Ylipaineistus Viikkoajastin Laite Hälytykset Pois --Laite-- Päällä MENY HÄLYTYS Valikon tässä kohdassa selvitetään hälytyksen syy. Näyttöinfo 1:ssä näkyy hälytys ja Näyttöinfo 2:ssa hälytyksen syy. Paina päästäksesi eteenpäin valikossa nähdäksesi laitteen tilan. Mikäli hälytystä ei ole, näytössä näkyy "Järjestelmä OK". Viikkoajastin Laite Hälytykset Asetukset Hälytykset Järjestelmä OK Hälytyksessä tulee näyttöön teksti, kun näyttö samanaikaisesti vilkkuu. "Katso hälytys" mahdollistaa hälytyksen kuittauksen. Paina nähdäksesi hälytyksen syyn alavalikosta. Tarkasta syy ja tee tarvittavat toimenpiteet. Paina päästäksesi kohtaan "Reset", paina sitten. Palohälytys Kts hälytys Hälytys Palohälytys Anturi ei kytketty Kts hälytys Näytä Hälytys Anturi ei kytketty -Anturi ei kytketty- Näyttää ajankohtaisen hälytyksen. Tilassa "Anturi ei kytketty" ja "Anturi oikosulussa" voidaan "Näytä" valikon kohdalta nähdä, mikä 1-8 anturista hälyttää. Päästäksesi takaisin paina. Hälytyksellä näytetään: Lämmönvaihdinpysähdys Tuloilmalämpötila alhainen Vaihtimen lämpötila alhainen Palohälytys Jäätymissuoja Anturi ei kytketty Anturi oikisulussa Ylikuumeneminen Suodatinhälytys Moottorivika 23

24 MENY ASETUKSET Valikon tässä kohdassa asetetaan viikonpäivä ja kellonaika sekä valitaan näytön kieli. Paina päästäksesi eteenpäin päävalikossa. Paina uudelleen ja sitten valitaksesi viikonpäivän. Paina uudelleeen ja sitten kellonajan asettamiseksi. Paina päästäksesi eteenpäin päävalikossa. Paina uudelleen ja sitten valitaksesi kielen. Valittavana neljä (4) kieltä: ruotsi, suomi, venäjä ja englanti. Laite Päällä/Pois Hälytykset Asetukset Huoltovalikko --Päivä/Aika-- Maanantai --Valitse päivä-- Perjantai --Valitse aika Kieli Kieli Suomi MENY HUOLTOVALIKKO Tässä valikossa tehdään asetuksia, joihin pääsy vaatii salasanan. Salasana on 1199 ja sitä EI saa muuttaa. Paina päästäksesi eteenpäin päävalikkosta. Anna koodi -näppäimillä, jokainen luku vahvistetaan painamalla. Paina sitten tai päästäksesi "Päävalikossa" eri kohtiin. Laite Päällä/Pois Hälytykset Asetukset Huoltovalikko Koodi VAKIO PAINE : CPC (Constant Pressure Control) asetetaan asentajan toimesta ja sitä ei saa muuttaa. CPC:tä voidaan käyttää ainostaan tulo- ja poistoilmakanavaan asennetun paineanturin kanssa, kts s. 25 asennetun anturin aktivointi. Oletko varma? Paina näppäintä tai päästäksesi takaisin tai näppäintä tehdäksesi asetukset. Vakio paine Mikäli vakio paine ei ole aktivoitu, tehdään se tässä painamalla näppäintä. Siirry CPC:n asetuksiin painamalla näppäintä tai poista vakio paine näppäimellä. Huoltovalikko Vakio paine Paineanturi Suodatin mittaus --Oletko varma?-- Ainoastaan asentaja voi muuttaa! Keskeytä --Vakio paine-- Lukittu Aktivoi vakio paine --Oletusarvot-- Tuloilma: 15 Pa Poistoilma: 18 Pa Ei vakio paine Aseta Määritä nopeus 0-100% kullekin puhaltimelle painamalla. Vaihda tulo- ja poistoilman välillä painamalla tai osoittamaan vallitseva paine. HUOM! Paineen vaihdon jälkeen, pidä silmällä, että paine tasoittuu. --Oletusarvot-- --Oletusarvot-- Säätämisen ajan puhaltimet pitävät yllä vakio Tuloilma: 45% 90 Pa Tuloilma: 90 Pa Poistoilma: 50% 110 Pa Poistoilma: 110 Pa nopeuden ja aloittavat säätämisen vasta kun Valitse Tallenna Ei vakio paine Aseta asetukset on tallennettu näppäin :llä. 24

25 PAINEANTURI : Jos paineanturi on asennettu voidaan paineanturille antaa yhteensopiva mittausalue; -50/+50Pa; 0/100 Pa; 0/150 Pa; 0/300 Pa; 0/500 Pa; 0/1000 Pa; 0/1600 Pa ja 0/2500 Pa. Tulo- ja poistoilmapuolella on asetettava anturille sama mittausalue. Paineanturilta tulevan signaalin on oltava 0-10 V DC. Huoltovalikko Vakio paine Paineanturi Suodatin mittaus --Painenaturi-- --Painenaturi-- Jos suodatinvahti on asennettu, sen aktivointi tapahtuu valikon tässä kohdassa. Jos valitaan "Ei mitään" poistuu suodatinmittaus toiminnasta automaattisesti.. Huoltovalikko Vakio paine Paineanturi Suodatin mittaus --Painenaturi-- Ei mitään --Painenaturi-- Painevahti SUODATINMITTAUS : Suodatinmittauksen voi aktivoida ainoastaan, mikäli paineanturi on asennettu ja CPC (vakio paineen säätö) on aktivoitu. Hälytys osoittaa, kun puhaltimien nopeus nousee asetettuihin arvoihin. Tässä tapauksessa 15% ylläpitää vakio paineen kanavassa. Nopeuden lisäystä on mahdollista valita 5-50%:n välillä tai "Off" toiminnasta poistamiseksi. Huoltovalikko Paineanturi Suodatin mittaus EC-moottorin asetus -Uudelleen asetus- Nopeuden lisäys 15% -Uudelleen asetus- Nopeuden lisäys 15% Jos suodatinvahti on asennettu ja aktivoitu, valitaan päivä ja kellonaika, jolloin laite tehostaa tuloilmasuodattimien GP1 ja poistoilmasuodattimen GP2 paine-eron mittausta. Huoltovalikko Paineanturi Suodatin mittaus EC-moottorin asetus -Suodatin mittaus- Päivä: Torstai Aika: 15:00 -Suodatin mittaus- Päivä: Torstai Aika: 15: Anna aika---- Jos suodatinvahtia tai paineanturia ei ol asennettu, näytössä näkyy: -Suodatin mittaus- Pois 25

26 EC-MOOTTOREIDEN ASETUS : EC-moottoreiden nopeuden asettaminen. Ei CPC:tä. Tulo- ja poistoilmapuhaltimien suhde pysyy samana myös muilla nopeuksilla. CPC (vakio paineen säätö) poissa toiminnasta. Huoltovalikko Servicemeny Suodatin Filtermätning mittaus EC-moottorin EC-motor setup asetus Display Näytön kontrasti Jatkuu ---Standardi (%)--- EC-motor setup Tuloilma: Tilluft: Standard 60% Poistoilma: Frånluft: Min 70% Medium Upp Ned -EC-moottorin EC-motor setup asetus- -Oletko Är du säker? varma?- Standardi Ainoastaan Bör endast asentaja ändras Min Enter av voi installatör! muuttaa! Medium Keskeytä Avbryt Ok A ---Standardi (%)--- Minimum Upp Minimum Enter Tuloilma: Tilluft: 60% Min: Frånluft: 20% Enter Poistoilma: 70% Min: 20% Ned ---Standardi (%)--- Tuloilma: Tilluft: 60% Poistoilma: Frånluft: 70% Enter Standard (%) Tilluft: 60% Frånluft: 70% Jatkuu seur. rivi Valikon kohdassa "EC-moottorin asetus" paina valitaksesi säädettävän nopeuden. Standard (konst.tr.) Servicemeny EC-motor setup Är du säker? Till: Huoltovalikko Servicemeny 90Pa (45%) -EC-moottorin EC-motor setup Från: 110Pa (50%) Filtermätning asetus- Är du Standard säker? Bör Standard endast ändras (%) Suodatin Filtermätning mittaus Standardi Till konst.tr. Bör endast Min ändras Servicemeny EC-motor setup Är du säker? av Standard Tilluft: installatör! (%) 60% EC-moottorin EC-motor setup asetus Min Display kontrast av installatör! Medium Filtermätning Standard Bör endast ändras Avbryt Frånluft: 70% Ok Display Näytön kontrasti Medium Avbryt Ok Tilluft: 60% EC-motor setup Min av installatör! Frånluft: 70% Display kontrast Medium Avbryt Ok -EC-moottorin EC-motor setup asetus Minimi Minimum Minimi Minimum EC-motor setup Standardi Minimum Minimum Pressure Standard inputs EC fan setup Min: 20% Are you sure? Enter Min: 20% EC-motor setup Min: Minimum 20% Min: Standard (%) Filter measurement Standard Minimum 20% Min Standard Medium Should not be Sup: 60% EC fan Medium setup Min: Min 20% changed Min: by 20% Min user! Exh: 70% Display contrast Medium Medium Cancel Ok Aktivoitu CPC näyttää asettun Standard arvon (konst.tr.) (ajankohtainen arvo). Asetetun arvon muuttamiseksi valitse "Tulo Standard Vakio (konst.tr.) paine". Kts "Vakio paine" s. 24. Till: 90Pa (45%) Till: Standard 90Pa (45%) -Standardi(vakio Från: 110Pa (50%) EC fan (konst. (%) setup t.tr.) Standard (%) Från: 110Pa paine)- (50%) Minimum Till konst.tr. Minimum Till: Tulo: Standard Sup: 90Pa Till 60% (45%) konst.tr. Sup: 60% Poisto: Från: Exh: 110Pa Min: 20% Min: 20% Min 70% Pa (50%) Exh: 70% Medium Tulo Till vakio konst.tr. paine Upp Ned Standard (%) Standard (%) Tilluft: 60% Standard Frånluft: Tilluft: (%) 60% 70% Frånluft: 70% Tilluft: 60% Frånluft: 70% Enter Standard (%) Sup: 60% Exh: 70% Standard (CPC) Pressure inputs EC fan setup Are you sure? Pressure Sup: 90Pa inputs (45%) EC fan setup Exh: 110Pa (50%) Filter measurement Are Standard you sure? Should Standard not (%) be NÄYTÖN Filter measurement Standard KONTRASTI : Go to CPC Should Min not be Pressure inputs EC fan setup Are you sure? changed Standard Sup: by 60% user! EC fan setup Min Näytön kontrastin asetukset. Display Kontrasti contrast changed voidaan asettaa välille Medium by user! (%) Filter measurement Standard Should not be Cancel Exh: 70% Ok Display contrast Medium Cancel Ok Sup: 60% EC fan setup Min changed by user! Exh: 70% Display Suodatin contrast mittaus Kontrasti----- Medium Cancel Kontrasti----- Ok EC-moottori asetus - - Näytön kontrasti EC fan setup Minimum Minimum EC fan setup Standard Minimum Minimum Hälytys Standard Min: 20% Min: 20% EC fan setup Min: Minimum 20% Min: Min Minimum 20% Standard Medium Medium Min: 20% Min: 20% Min Medium Standard (CPC) Sup: 90Pa (45%) Exh: Standard 110Pa (CPC) (50%) Sup: 90Pa (45%) Go to CPC Exh: 110Pa (50%) Go to CPC Standard (CPC) Sup: 90Pa (45%) Exh: 110Pa (50%) Go to CPC Standard (%) Standard (%) Sup: 60% Standard Sup: Exh: 60% 70% (%) Exh: 70% Sup: 60% Exh: 70% 26

27 HÄLYTYKSET : Valikon tässä kohdassa tehdään hälytysrajat Suodatinajastukselle, Alhaiselle lämpötilalle ja Paloanturin asetuksille. Suodatinajastukseen voidaan määrittää aika "6-12 kuukautta", jolloin suodatinhälytys ilmoittaa, että on aika vaihtaa suodattimet. Suodatinajastusta ei voida käyttää yhdessä toisen suodatinmittauksen kanssa, kts s. 25. Suodattimien vaihtoa suositellaan tehtäväksi vähintään kerran vuodessa. EC-moottori asetus Näytön kontrasti Hälytys CO2 -Suodatinajastus- 6 kuukautta -Suodatinajastus- 12 kuukautta -Alhainenlämpötila- Raja A: 0 C Raja B: 12 C -Alhainenlämpötila- Raja A: 0 C Raja B: 12 C -Alhainenlämpötila- Raja A: 0 C Raja B: 12 C ----Paloanturi---- Ei asennettu ----Paloanturi---- Ei asennettu "Alhainen lämpötila" hälytyksen asetukset. Raja A: Alhainen kennonlämpötila, kennon jälkeen asennettu anturi (GT2) pysäyttää laitteen, kun asetettu arvo (+2 C:sta +10 C:een, mutta arvon on oltava alempi kuin "Raja B") on saavutettu. Raja B: Tuloilmavirtaus putoaa yhden (1) portaan, kun lämpötila tuloilmakanavassa (GT7-anturi) alittaa asetetun arvon, tällöin hyötysuhde kasvaa (lämpötilaa voidaan muuttaa +5 C:sta +12 C:een, mutta sen on oltava korkeampi kuin "Raja A"). Valikon kohdassa "Paloanturi" tehdään asennetun paloanturin asetukset. Valitse palovaroittimen tyypistä riippuen tyyppi "normaalisti auki" NO tai "normaalisti kiinni" NC. CO2 : Hiilidioksiditaso PPM (promillea, o/oo) Tässä kohdassa valikkoa tehdään CO2-anturin ohjauksen asetukset. (Mikäli anturi asennettu). Paina ja sitten valitaksesi CO2-pitoisuuden raja-arvon ( PPM).. Raja-arvojen ylittyessä nostetaan puhaltimien kierroslukua ramppimaisesti (=tasaisesti/portaattomasti) asetusarvon mukaisesti. Paina ja sitten valitaksesi "Rampin" (2-200%/h.). Allaolevassa esimerkissä puhallinnopeus kasvaa 10%:lla tunnissa, kun ilman hiilidioksipitoisuus ylittää 900 PPM. Näytön kontrasti Hälytys CO2 RH -CO2 asetus- Raja: 900 PPM Ramppi 10%/h -CO2 asetus- Raja: 900 PPM Ramppi 10%/h -CO2 asetus- Raja: 900 PPM Ramppi 10%/h CO2:n mitattu arvo näkyy päävalikon näyttöinfossa 3, kts s

28 RH : Suhteellinen kosteusprosentti Valikon tässä kohdassa tehdään RH-anturin ohjauksen asetukset. (Mikäli anturi asennettu). Paina ja sitten valitaksesi tehostuksen RH-pitoisuuden raja-arvon (50-100%). Raja-arvojen ylittyessä nostetaan puhaltimien kierroslukua ramppimaisesti (=tasaisesti/portaattomasti) asetusarvon mukaisesti. Paina ja sitten valitaksesi "Rampin" (2-200%/h). Allaolevassa esimerkissä puhallinnopeus kasvaa 10%:lla tunnissa, kun ilman suhteellinen kosteus ylittää 70%. Hälytys CO2 RH Jälkilämmitys -RH% asetus- Raja: 70% Ramppi 10%/h -RH% asetus- Raja: 70% Ramppi 10%/h -RH% asetus- Raja: 70% Ramppi 10%/h RH:n mitattu arvo näkyy päävalikon näyttöinfossa 3, kts s. 20. JÄLKILÄMMITYS : Valikon tässä kohdassa valitaan aktivoitava jälkilämmitystyyppi, mikäli sellainen on asennettu. Jos käytetään vesipatteria tulee jäätymissuoja-anturin (GT5) sekä ulkoilmakanavan pelti ST1 olla asennettu. Paina ja sitten valitaksesi sähkö/vesi Päällä/Pois. CO2 RH Jälkilämmitys Kylmävesipatteri --Jälkilämmitys-- Sähkö: Päällä Vesi: Pois --Jälkilämmitys-- Sähkö: Päällä Vesi: Pois --Jälkilämmitys-- Sähkö: Päällä Vesi: Pois KYLMÄVESIPATTERI : Valikon tässä kohdassa aktivoidaan kylmävesipatteri, mikäli sellainen on asennettu.. Paina ja sitten valitaksesi jäähdytys Päällä/Pois. RH Jälkilämmitys Kylmävesipatteri Tuloilmarajat -Kylmävesipatteri- Jäähdytys: Pois -Kylmävesipatteri- Jäähdytys: Pois TULOILMARAJAT : Valikon tässä kohdassa asetetaan tuloilmalämpötilan ylä- ja ala-arvot huone- tai poistoilmasäädöllä. Paina ja sitten valitaksesi minimi raja-arvon (15 C-19 C). Paina ja sitten valitaksesi maksimi raja-arvon (20 C-40 C). Jälkilämmitys Kylmävesipatteri Tuloilmaraja Säätötapa --Tuloilmaraja-- Min: 17 C Max: 26 C --Tuloilmaraja-- Min: 17 C Max: 26 C --Tuloilmaraja-- Min: 17 C Max: 26 C 28

29 OHJAUS TYYPIT : Käytössä on kolme (3) erilaista ohjaustyyppiä. Vakio tuloilmaohjauksessa lämpötila-anturi (GT7) sijoitetaan tuloilmakanavaan, jolloin saadaan vakio tuloilmalämpötila. Huoneohjaus: Yksi anturi (GT8) sijoitetaan huoneeseen ja toinen anturi (GT7 min/max-rajoitus) tuloilmakanavaan, jolloin saadaan vakio huonelämpötila (sovelias jäähdytyspatterin kanssa). Poistoilmaohjaus toimii samalla tavoin kuin huoneohjaus sillä erotuksella, että lämpötila mitataan laitteen poistoilmapuolelta. Paina ja sitten valitaksesi Tuloilma, Poistoilmaohjaus tai Huoneilmaohjaus. Kylmävesipatteri Tuloilmaraja Säätötapa Kesäjäähdytys --Säätötapa-- Vakio tuloilma --Säätötapa-- Poistoilmaohjaus KESÄJÄÄHDYTYS : Mikäli Kesäjäähdytys Päällä on valittu, Kesäjäähdytys aktivoituu, kun poistoilman lämpötila on korkeampi kuin "Poistoilma korkea" (19 C-26 C) ja tuloilma on kylmempää kuin "Poistoilma-`SisäUlkoEro` (1 C-10 C:een ero ulko- ja sisäilmassa)". Kesäjäähdytys on poissa toiminnasta, kun poistoilman lämpötila on alempi kuin "Poistoilma alhainen" (18 C-24 C) tai kun ulkoilma on lämpimämpää kuin "Poistoilma - `SisäUlkoEro`+1,0 C". Paina ja sitten valitaksesi Päällä tai Pois päästäksesi eteenpäin "Kesäjäähdytyksessä" paina. Tuloilmaraja Säätötapa Kesäjäähdytys Jäätymissuoja --Kesäjäähdytys-- Päällä --Kesäjäähdytys-- Päällä --Kesäjäähdytys-- SisäUlkoEro: 3 C Poistoilma ylä: 24 C Poistoilma ala: 18 C Jatkuu seur. rivillä. Jatkuu. --Kesäjäähdytys-- SisäUlkoEro: 3 C Poistoilma ylä: 24 C Poistoilma ala: 18 C --Kesäjäähdytys-- SisäUlkoEro: 3 C Poistoilma ylä: 24 C Poistoilma ala: 18 C --Kesäjäähdytys-- SisäUlkoEro: 3 C Poistoilma ylä: 24 C Poistoilma ala: 18 C Paina uudelleen ja sitten valitaksesi `SisäUlkoEro`: (1 C-10 C), Poistoilma ylä: (19 C-26 C) ja Poistoilma ala: (18 C-24 C). JÄÄTYMISSUOJA : Raja-arvojen asettaminen, kun jäätymissuoja on asennettu. Lämminvesipatterin jäätymissuoja. Anturi (GT5) sijoitetaan vesipatterin paluupuolelle. Jos paluuveden lämpötila on 3 C korkeampi kuin asetettu lämpötila, venttiili avautuu kokonaan. Jos lämpötila jatkaa laskemistaan edelleen asetettuun lämpötilaan, laite pysähtyy. Paina ja sitten valitaksesi Rajan: (5 C-10 C). Säätötapa Kesäjäähdytys Jäätymissuoja Virtaussuunta --Jäätymissuoja-- Raja: 7 C --Jäätymissuoja-- Raja: 7 C 29

30 VIRTAUSSUUNTA : Virtaussuunnan valinta jos tulo- ja poistoilma on asetettu oikea- tai vasenkätiseksi. Koskee ainoastaan HERU S EC-mallia. HERU T EC toimitetaan ainoastaan oikeakätisenä. Paina ja sitten valitaksesi Vasen tai Oikea. Kesäjäähdytys Jäätymissuoja Virtaussuunta Lataa/Tallenna --Virtaussuunta-- Vasen --Virtaussuunta-- Oikea Tulo- ja poistoilma tulee kytkeä laitteen samalle puolelle (koskee HERU S EC). LATAA/TALLENNA : "Lataa/Tallenna" antaa asentajalle mahdollisuuden tallentaa arvot huoltovalikkoon asennuksen jälkeen tai vaihtoehtoisesti ladata aikaisemmin tallennetut arvot. Paina ja sitten valitaksesi Lataa asetukset tai Tallenna asetukset. Jäätymissuoja Virtaussuunta Lataa/Tallenna Laite info --Lataa/Tallenna-- Lataa asetukset Tallenna asetukset --Oletko varma?-- Älä kadota tallennettuja asetuksia! Keskeytä --Lataa/Tallenna-- Lataa asetukset Tallenna asetukset --Oletko varma?-- Ylikirjoita tallennetut arvot?! Keskeytä "Latauksen" tai "Tallennuksen" jälkeen saatta kestää muutaman minuutin ennenkuin laite on luonut yhteyden uudelleen kaukosäätimeen ja oikea data näkyy säätimessä. LAITE INFO : Näyttää laitteen (HERU) ja kaukosäätimen (RC) ohjelmistoversion. Paina nähdäksesi version. Virtaussuunta Lataa/Tallenna Laite info Kaukosäädin --Laite info-- HERU: 2.00 RC:

31 KAUKOSÄÄTIMEN AKTIVOINTI : Tässä kohtaa kaukosäädin hakee laitteen käyttämän frekvenssin. Tämä menettely on tehtävä, kun uusi kaukosäädin otetaan käyttöön. Uuden kaukosäätimen käyttöönotto: Katkaise virta laitteesta ottamalla pistotulppa irti ja anna virran olla HERUsta poissa tunnin. Ennenkuin kytket pistotulpan, paina käynnistä näppäimestä valikon kohdasta "Laiteparit" ja paina sen jälkeen relekortissa olevaa ruskeaa nappia 20 sekunnin kuluessa. Muutaman sekunnin kuluttua pääsee takaisin kohtaan "Huoltovalikko" ja kaukosäädin on kytketty. Jos "Huoltovalikon" asemesta päätyy kohtaan "Laiteparit", on kytkentä epäonnistunut. Koeta uudelleen. (Mikäli kaukosäädin on käytetty laitteen kanssa aikaisemmin, näytössä näkyy "Synkronoi" "Käynnistä" asemesta). Virtaussuunta Flödesriktning Flödesriktning --Kaukosäädin-- Manöverenhet Manöverenhet --Kaukosäädin-- Manöverenhet Manöverenhet Manöverenhet --Kaukosäädin-- Manöverenhet Lataa/Tallenna Ladda/Spara Ladda/Spara Ingen, Ei mitään, starta! Ingen, V.g. vänta... RC: (C91E) Version Version info A starta! Ole hyvä, odota... V.g. vänta... RC: (C91E) (91E) Laite info käynnistä! Unit: (92ED) Unit: (92ED) Kaukosäädin Manöverenhet Manöverenhet Start Käynnistä Start Synkronisera Synkronisera Synkronoi A A Flow direction Flow direction Device pairs Device pairs Device pairs Load/Save Load/Save None, press start! None, press start! Please wait... MUITA Version info TOIMINTOJA Version info Device pairs Device pairs Start Start Kennon koekäyttö. Kenno käy kolme minuuttia päivittäin klo 12.03, jos kenno ei ole pyörinyt viimeisten 24 tunnin aikana. Device Device pairs pairs Device pairs Please wait... RC: (C91E) RC: (C91E) Unit: (92ED) Unit: (92ED) Syncronise Syncronise Venttiilien ja kiertovesipumpun koekäyttö. Kerran viikossa (maanantaisin klo 12.09) ylläpitohjelma tarkistta venttiilit ja pumput. 31

32 MITTAKUVAT HERU 90 T EC 2 HERU 130 T EC 32

33 MITTAKUVAT HERU 90 S EC HERU 130 S EC HERU 180 S EC * Vapaa tila huoltoa ja tarkistusta varten. 33

34 TEKNINEN TIETO HERU 90 T EC 2 Jännite Virta Puhallinteho Kokonaisteho SFP Sähköpatteri, teho Äänenpainetaso Paino Kanavakoko V/Hz A W W kw/(m 3 /s) W L pa kg 230/50 1,4* 164* 191* 2,0* Ø125 HERU 130 T EC Jännite Virta Puhallinteho Kokonaisteho SFP Sähköpatteri, teho Äänenpainetaso Paino Kanavakoko V/Hz A W W kw (m 3 /s) W L pa kg 230/50 2,0* 226* 253* 1,7* Ø160 HERU 90 S EC Jännite Virta Puhallinteho Kokonaisteho SFP Sähköpatteri, teho Äänenpainetaso Paino Kanavakoko V/Hz A W W kw (m 3 /s) W L pa kg 230/50 1,4* 164* 191* 1,7* Ø160 HERU 130 S EC Jännite Virta Puhallinteho Kokonaisteho SFP Sähköpatteri, teho Äänenpainetaso Paino Kanavakoko V/Hz A W W kw (m 3 /s) W L pa kg 230/50 2,0* 232* 259* 1,6* Ø200 HERU 180 S EC Jännite Virta Puhallinteho Kokonaisteho SFP Sähköpatteri, teho Äänenpainetaso Paino Kanavakoko V/Hz A W W kw (m 3 /s) W L pa kg 230/50 2,0* 230* 257* 1,4* Ø250 *Arvot saatu 100 Pa ulkoisella paineella. Äänepainetason selitys, kts alapuolella Äänitiedot on saatu seuraavilla standardeilla äänimittausmenetelmillä: Paine ja virtaus: SS-ISO Kanavassa normi: SS-ISO Ympäristön vastaava: SS-EN ISO SELITYKSET Alapuolinen taulukko näyttää A-painotetun äänitehotason L wa sekä tämän jaettuna oktaavikaistoihin db(a) (ref W). Teknisissä tiedoissa yli ilmenee kokonaisäänitaso, L pa, i db(a) (ref 20 x 10-6 Pa) laskettu kokonaisäänitehotaso laiteäänelle jännitteen ollessa 230 V. Äänenpaineen ja -tehon suhde on L pa = L wa + 10 x log Q + 4 ( 4pr2 A Ekv ) jossa Q= suunta, r= etäisyys laitteesta ja A Ekv = samanarvoinen absoptioalue. Laskukaavassa on oletettu, että Q=2, r=3 m ja A Ekv =20 m 2, mistä saadaan seuraava L pa» L wa

35 ÄÄNTIEDOT HERU 90 T EC 2 10 V / 80 l/s Total (L wa ) 63 Hz 125 Hz 250 Hz 500 Hz 1k Hz 2k Hz 4k Hz 8k Hz Aggregat Tuloilma Poistoilma V / 77 l/s Total (L wa ) 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Laite Tuloilma Poistoilma V / 72 l/s Total (L wa ) 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Laite Tuloilma Poistoilma V / 68 l/s Total (L wa ) 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Laite Tuloilma Poistoilma V / 58 l/s Total (L wa ) 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Laite Tuloilma Poistoilma V / 52 l/s Total (L wa ) 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Laite Tuloilma Poistoilma V / 45 l/s Total (L wa ) 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Surrounding Tuloilma Poistoilma V / 39 l/s Total (L wa ) 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Laite Tuloilma Poistoilma
