HERU. Energiantalteenottokone. Puhdasta sisäilmaa! HERU energian/lämmöntalteenottokone taloudellisesti ja terveellisesti.

Transkriptio

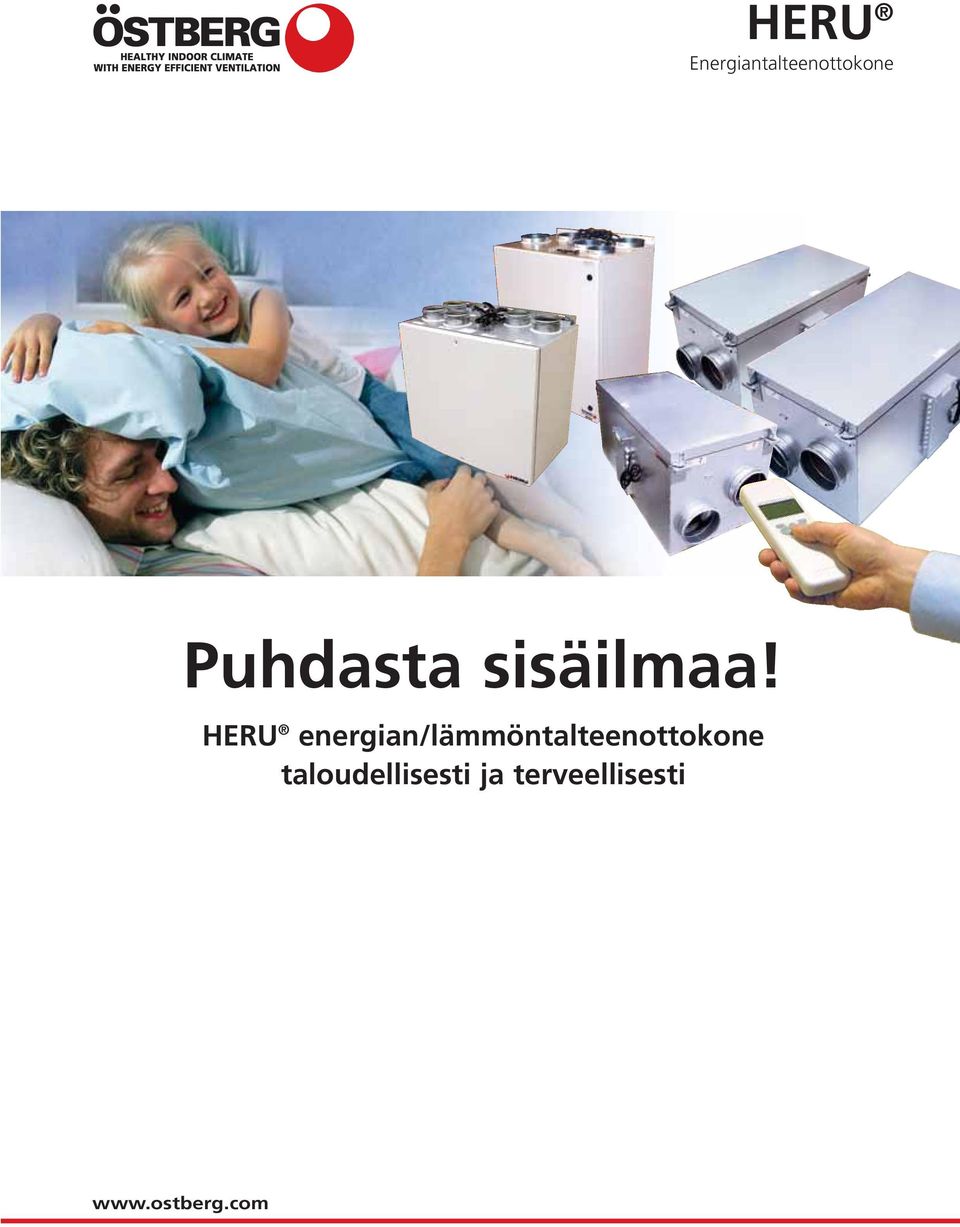

1 HERU Energiantalteenottokone Puhdasta sisäilmaa! HERU energian/lämmöntalteenottokone taloudellisesti ja terveellisesti

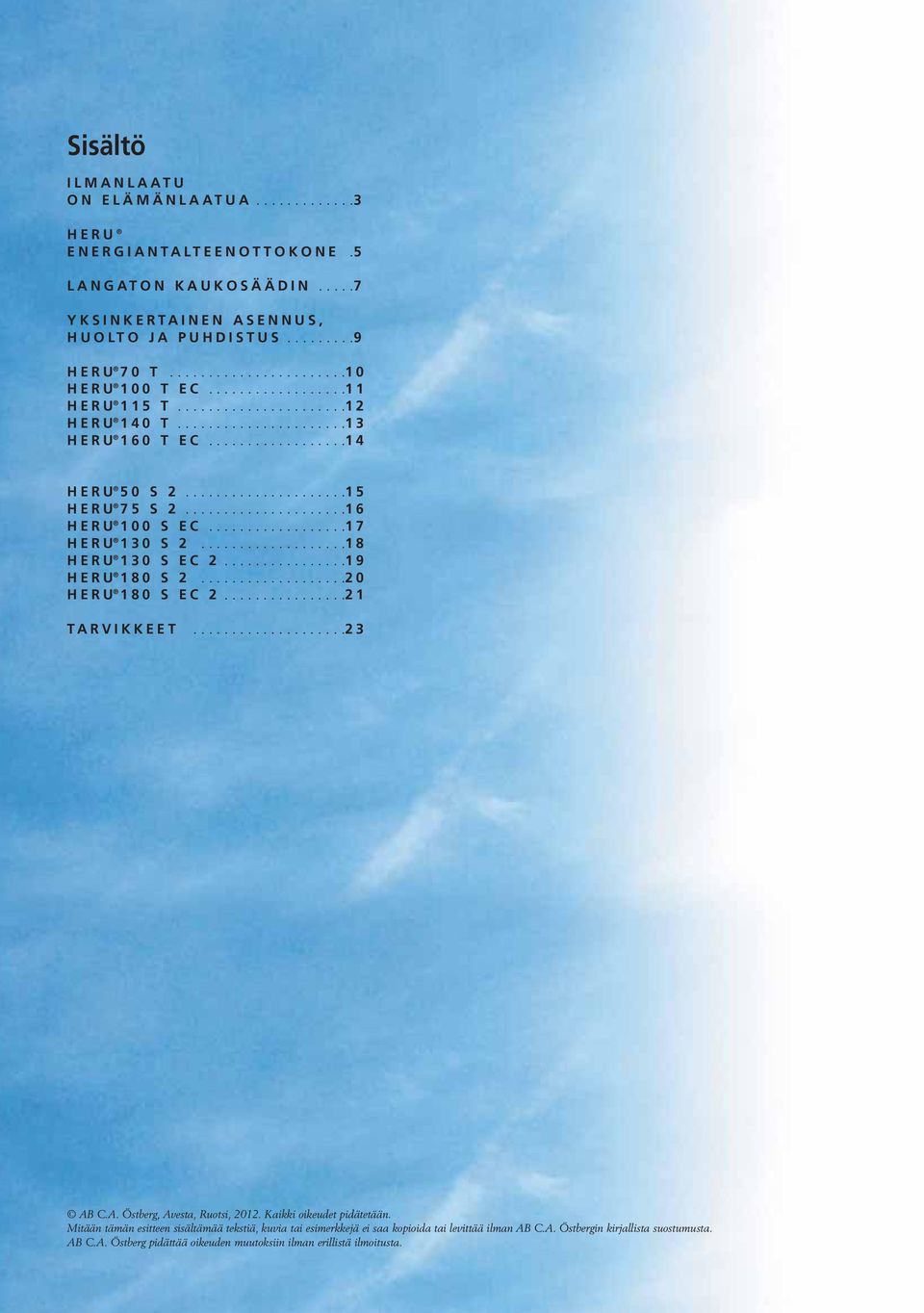

2 Sisältö NLAATU ON ELÄMÄNLAATUA HERU ENERGIANTALTEENOTTOKONE.5 LANGATON KAUKOSÄÄDIN YKSINKERTAINEN ASENNUS, HUOLTO JA PUHDISTUS HERU 70 T HERU 100 T EC HERU 115 T HERU 140 T HERU 160 T EC HERU 50 S HERU 75 S HERU 100 S EC HERU 130 S HERU 130 S EC HERU 180 S HERU 180 S EC TARVIKKEET AB C.A. Östberg, Avesta, Ruotsi, Kaikki oikeudet pidätetään. Mitään tämän esitteen sisältämää tekstiä, kuvia tai esimerkkejä ei saa kopioida tai levittää ilman AB C.A. Östbergin kirjallista suostumusta. AB C.A. Östberg pidättää oikeuden muutoksiin ilman erillistä ilmoitusta.

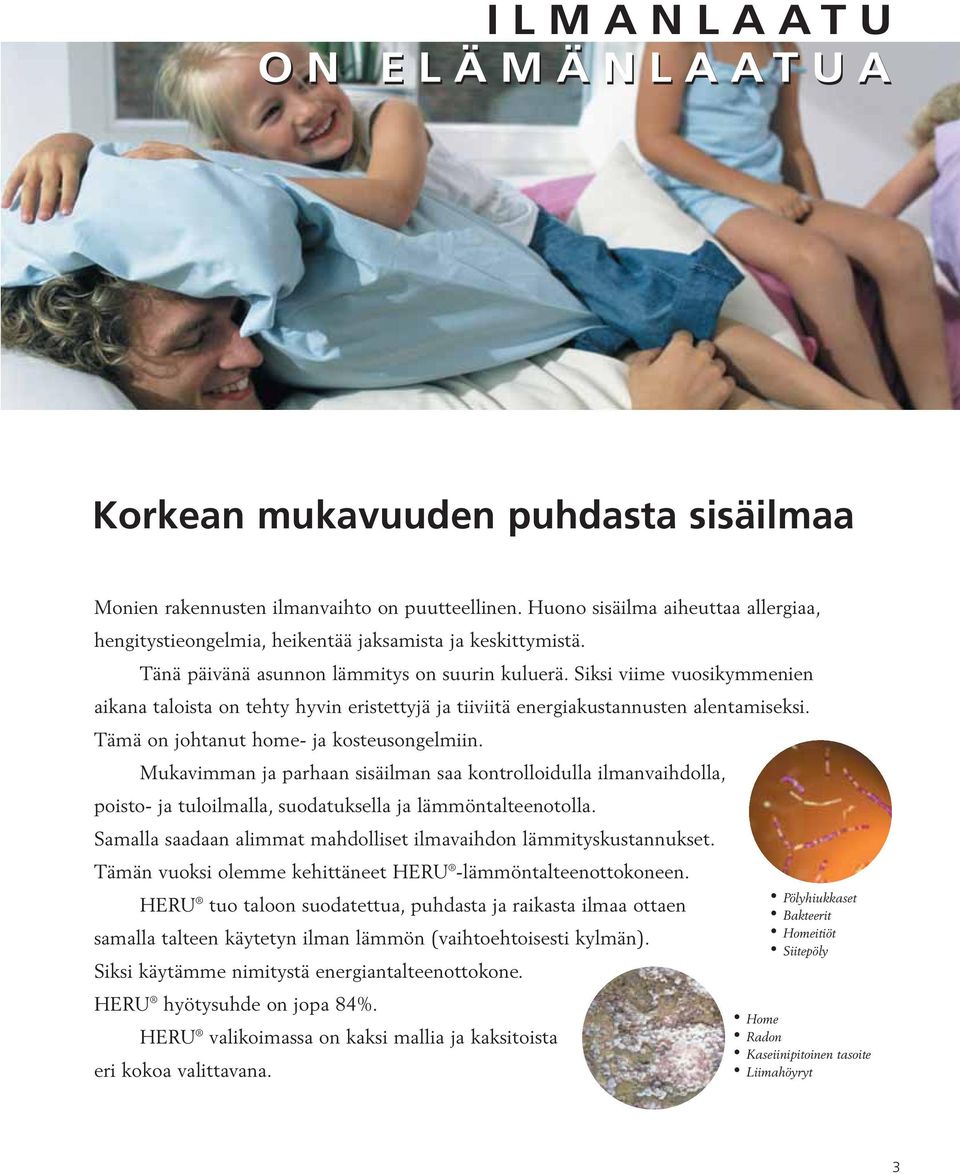

3 NLAATU ON ELÄMÄNLAATUA Korkean mukavuuden puhdasta sisäilmaa Monien rakennusten ilmanvaihto on puutteellinen. Huono sisäilma aiheuttaa allergiaa, hengitystieongelmia, heikentää jaksamista ja keskittymistä. Tänä päivänä asunnon lämmitys on suurin kuluerä. Siksi viime vuosikymmenien aikana taloista on tehty hyvin eristettyjä ja tiiviitä energiakustannusten alentamiseksi. Tämä on johtanut home- ja kosteusongelmiin. Mukavimman ja parhaan sisäilman saa kontrolloidulla ilmanvaihdolla, poisto- ja tuloilmalla, suodatuksella ja lämmöntalteenotolla. Samalla saadaan alimmat mahdolliset ilmavaihdon lämmityskustannukset. Tämän vuoksi olemme kehittäneet HERU -lämmöntalteenottokoneen. HERU tuo taloon suodatettua, puhdasta ja raikasta ilmaa ottaen samalla talteen käytetyn ilman lämmön (vaihtoehtoisesti kylmän). Siksi käytämme nimitystä energiantalteenottokone. HERU hyötysuhde on jopa 84%. HERU valikoimassa on kaksi mallia ja kaksitoista eri kokoa valittavana. Pölyhiukkaset Bakteerit Homeitiöt Siitepöly Home Radon Kaseiinipitoinen tasoite Liimahöyryt 3

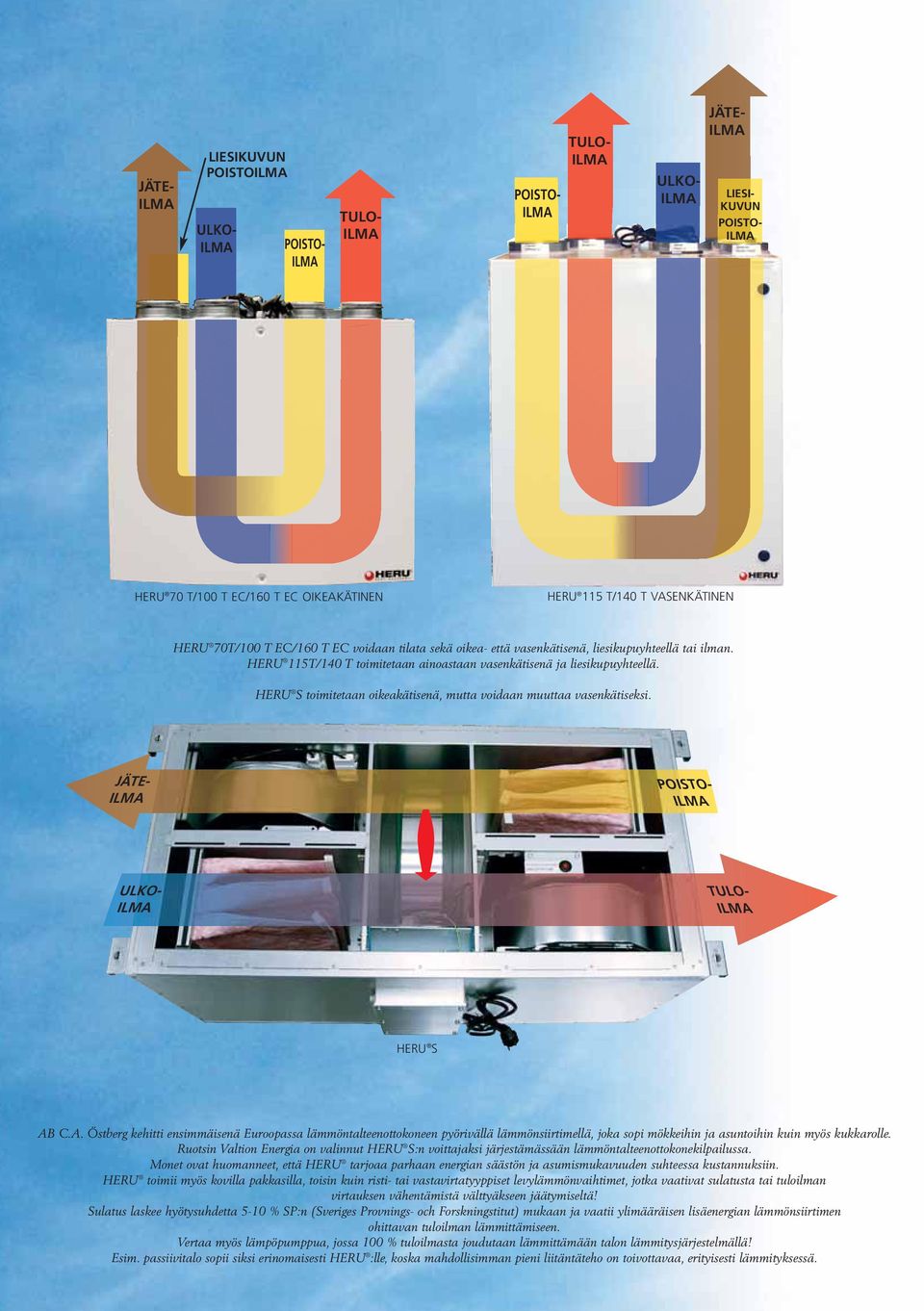

4 JÄTE- LIESIKUVUN POISTO ULKO- POISTO- TULO- POISTO- TULO- ULKO- JÄTE- LIESI- KUVUN POISTO- HERU 70 T/100 T EC/160 T EC OIKEAKÄTINEN HERU 115 T/140 T VASENKÄTINEN HERU 70T/100 T EC/160 T EC voidaan tilata sekä oikea- että vasenkätisenä, liesikupuyhteellä tai ilman. HERU 115T/140 T toimitetaan ainoastaan vasenkätisenä ja liesikupuyhteellä. HERU S toimitetaan oikeakätisenä, mutta voidaan muuttaa vasenkätiseksi. JÄTE- POISTO- ULKO- TULO- HERU S AB C.A. Östberg kehitti ensimmäisenä Euroopassa lämmöntalteenottokoneen pyörivällä lämmönsiirtimellä, joka sopi mökkeihin ja asuntoihin kuin myös kukkarolle. Ruotsin Valtion Energia on valinnut HERU S:n voittajaksi järjestämässään lämmöntalteenottokonekilpailussa. Monet ovat huomanneet, että HERU tarjoaa parhaan energian säästön ja asumismukavuuden suhteessa kustannuksiin. HERU toimii myös kovilla pakkasilla, toisin kuin risti- tai vastavirtatyyppiset levylämmönvaihtimet, jotka vaativat sulatusta tai tuloilman virtauksen vähentämistä välttyäkseen jäätymiseltä! Sulatus laskee hyötysuhdetta 5-10 % SP:n (Sveriges Provnings- och Forskningstitut) mukaan ja vaatii ylimääräisen lisäenergian lämmönsiirtimen ohittavan tuloilman lämmittämiseen. Vertaa myös lämpöpumppua, jossa 100 % tuloilmasta joudutaan lämmittämään talon lämmitysjärjestelmällä! Esim. passiivitalo sopii siksi erinomaisesti HERU :lle, koska mahdollisimman pieni liitäntäteho on toivottavaa, erityisesti lämmityksessä.

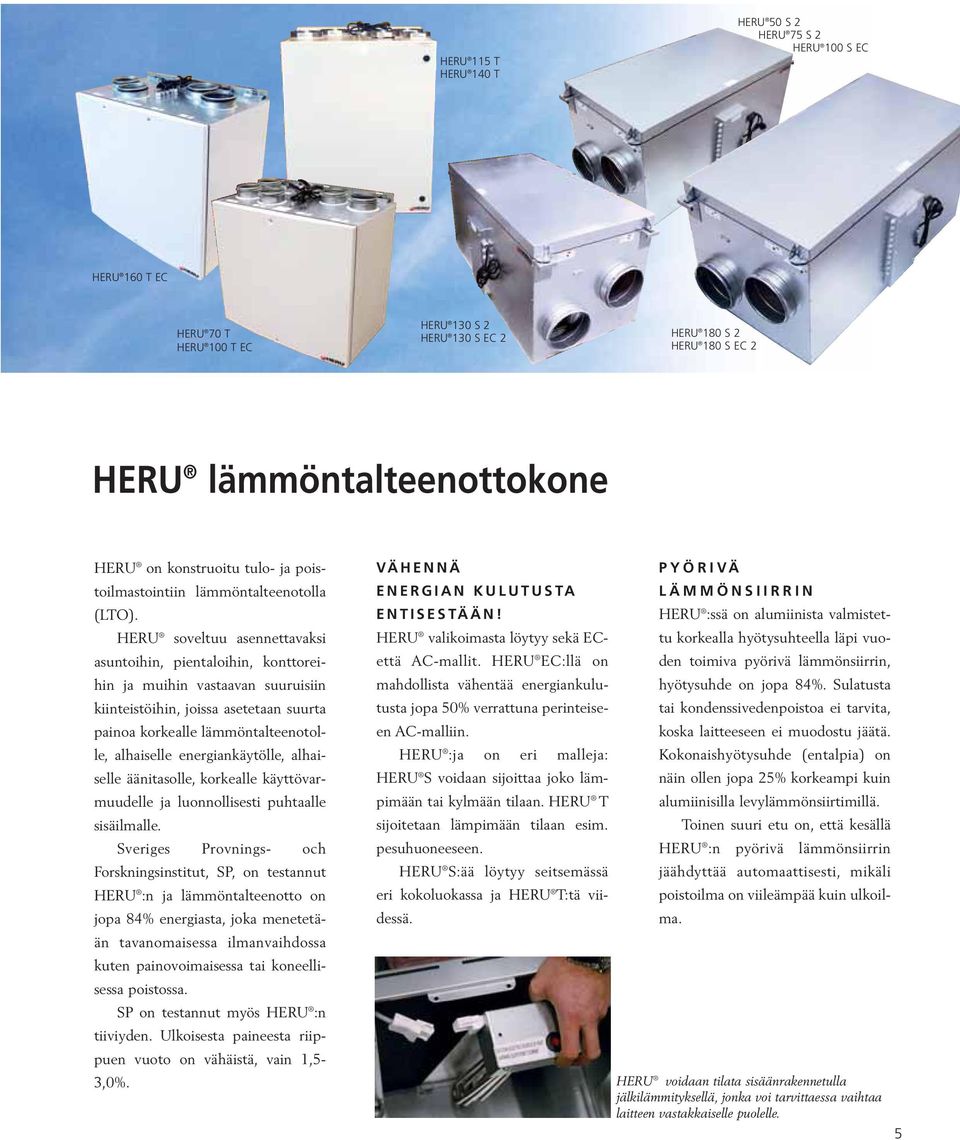

5 HERU 115 T HERU 140 T HERU 50 S 2 HERU 75 S 2 HERU 100 S EC HERU 160 T EC HERU 70 T HERU 100 T EC HERU 130 S 2 HERU 130 S EC 2 HERU 180 S 2 HERU 180 S EC 2 HERU lämmöntalteenottokone HERU on konstruoitu tulo- ja poistoilmastointiin lämmöntalteenotolla (LTO). HERU soveltuu asennettavaksi asuntoihin, pientaloihin, konttoreihin ja muihin vastaavan suuruisiin kiinteistöihin, joissa asetetaan suurta painoa korkealle lämmöntalteenotolle, alhaiselle energiankäytölle, alhaiselle äänitasolle, korkealle käyttövarmuudelle ja luonnollisesti puhtaalle sisäilmalle. Sveriges Provnings- och Forskningsinstitut, SP, on testannut HERU :n ja lämmöntalteenotto on jopa 84% energiasta, joka menetetään tavanomaisessa ilmanvaihdossa kuten painovoimaisessa tai koneellisessa poistossa. SP on testannut myös HERU :n tiiviyden. Ulkoisesta paineesta riippuen vuoto on vähäistä, vain 1,5-3,0%. VÄHENNÄ ENERGIAN KULUTUSTA ENTISESTÄÄN! HERU valikoimasta löytyy sekä ECettä AC-mallit. HERU EC:llä on mahdollista vähentää energiankulutusta jopa 50% verrattuna perinteiseen AC-malliin. HERU :ja on eri malleja: HERU S voidaan sijoittaa joko lämpimään tai kylmään tilaan. HERU T sijoitetaan lämpimään tilaan esim. pesuhuoneeseen. HERU S:ää löytyy seitsemässä eri kokoluokassa ja HERU T:tä viidessä. PYÖRIVÄ LÄMMÖNSIIRRIN HERU :ssä on alumiinista valmistettu korkealla hyötysuhteella läpi vuoden toimiva pyörivä lämmönsiirrin, hyötysuhde on jopa 84%. Sulatusta tai kondenssivedenpoistoa ei tarvita, koska laitteeseen ei muodostu jäätä. Kokonaishyötysuhde (entalpia) on näin ollen jopa 25% korkeampi kuin alumiinisilla levylämmönsiirtimillä. Toinen suuri etu on, että kesällä HERU :n pyörivä lämmönsiirrin jäähdyttää automaattisesti, mikäli poistoilma on viileämpää kuin ulkoilma. HERU voidaan tilata sisäänrakennetulla jälkilämmityksellä, jonka voi tarvittaessa vaihtaa laitteen vastakkaiselle puolelle. 5

6

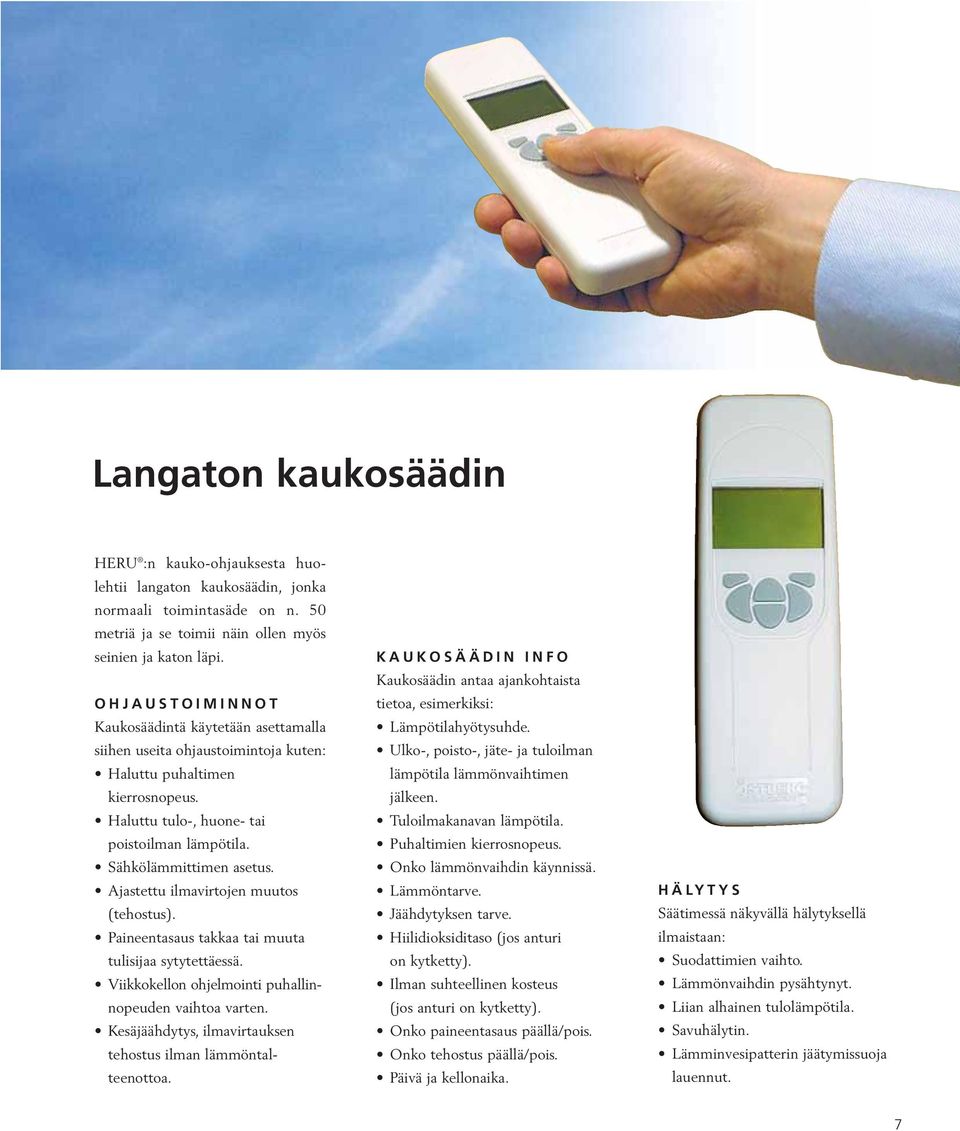

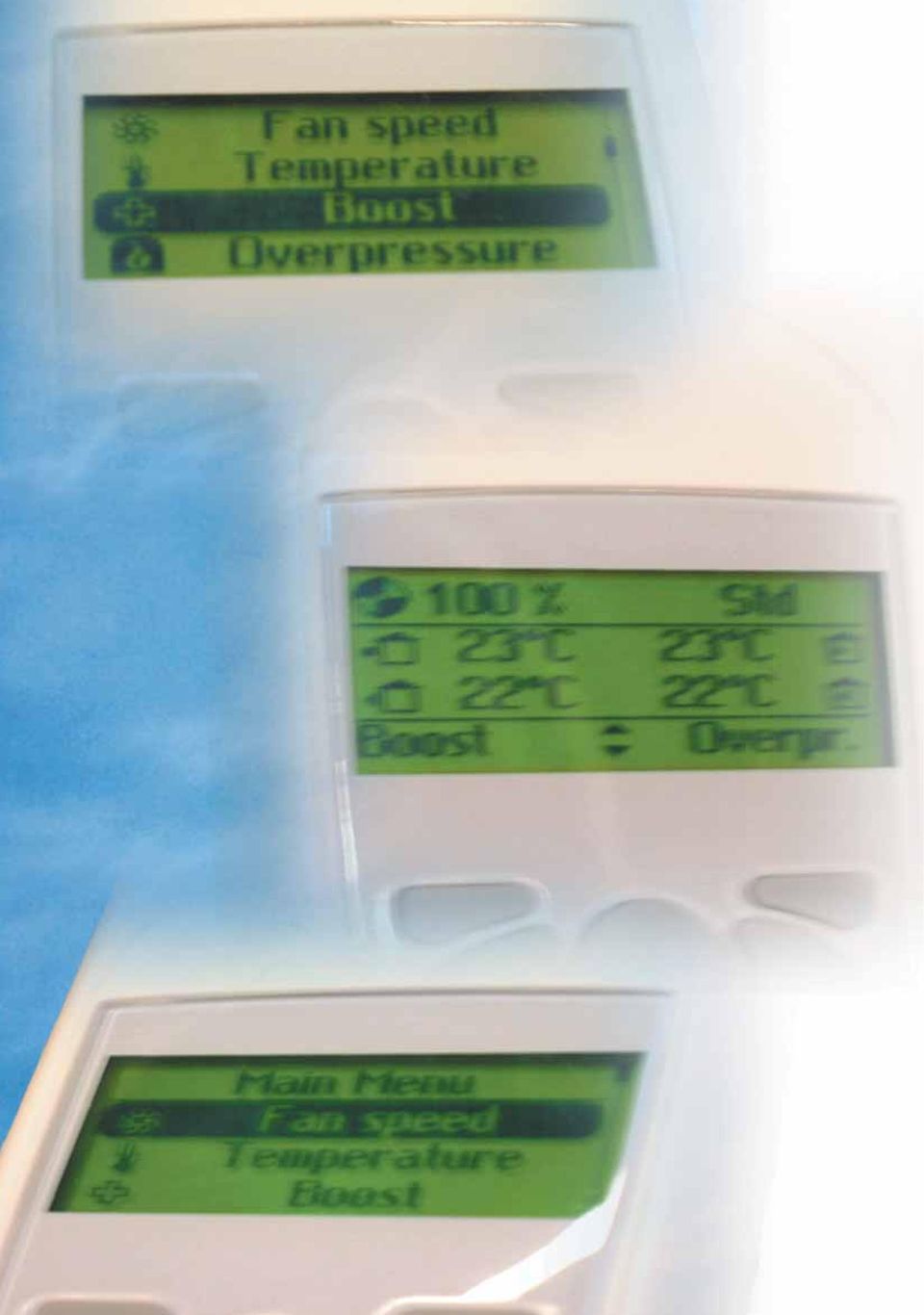

7 Langaton kaukosäädin HERU :n kauko-ohjauksesta huolehtii langaton kaukosäädin, jonka normaali toimintasäde on n. 50 metriä ja se toimii näin ollen myös seinien ja katon läpi. OHJAUSTOIMINNOT Kaukosäädintä käytetään asettamalla siihen useita ohjaustoimintoja kuten: Haluttu puhaltimen kierrosnopeus. Haluttu tulo-, huone- tai poistoilman lämpötila. Sähkölämmittimen asetus. Ajastettu ilmavirtojen muutos (tehostus). Paineentasaus takkaa tai muuta tulisijaa sytytettäessä. Viikkokellon ohjelmointi puhallinnopeuden vaihtoa varten. Kesäjäähdytys, ilmavirtauksen tehostus ilman lämmöntalteenottoa. KAUKOSÄÄDIN INFO Kaukosäädin antaa ajankohtaista tietoa, esimerkiksi: Lämpötilahyötysuhde. Ulko-, poisto-, jäte- ja tuloilman lämpötila lämmönvaihtimen jälkeen. kanavan lämpötila. Puhaltimien kierrosnopeus. Onko lämmönvaihdin käynnissä. Lämmöntarve. Jäähdytyksen tarve. Hiilidioksiditaso (jos anturi on kytketty). Ilman suhteellinen kosteus (jos anturi on kytketty). Onko paineentasaus päällä/pois. Onko tehostus päällä/pois. Päivä ja kellonaika. HÄLYTYS Säätimessä näkyvällä hälytyksellä ilmaistaan: Suodattimien vaihto. Lämmönvaihdin pysähtynyt. Liian alhainen tulolämpötila. Savuhälytin. Lämminvesipatterin jäätymissuoja lauennut. 7

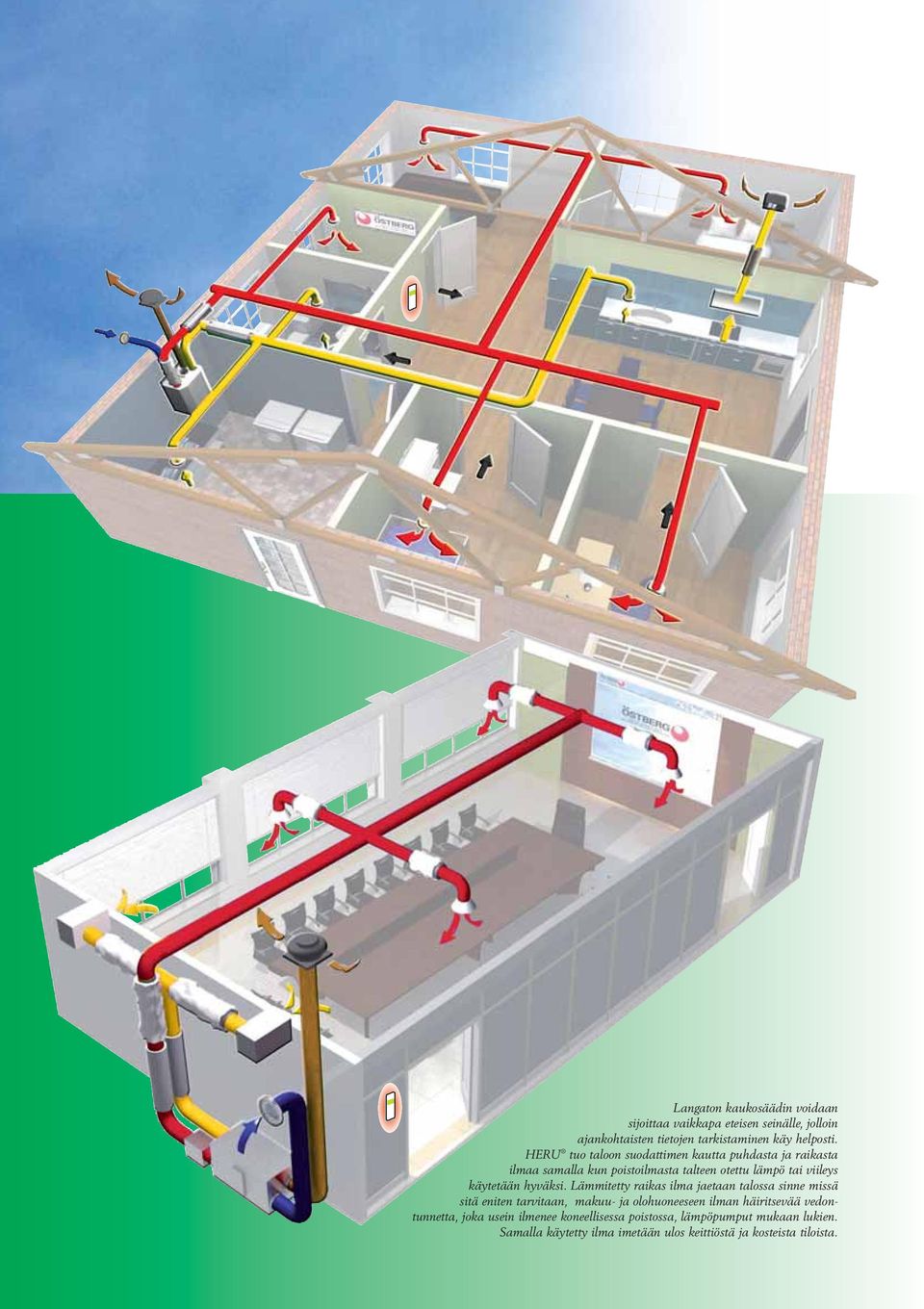

8 Langaton kaukosäädin voidaan sijoittaa vaikkapa eteisen seinälle, jolloin ajankohtaisten tietojen tarkistaminen käy helposti. HERU tuo taloon suodattimen kautta puhdasta ja raikasta ilmaa samalla kun poistoilmasta talteen otettu lämpö tai viileys käytetään hyväksi. Lämmitetty raikas ilma jaetaan talossa sinne missä sitä eniten tarvitaan, makuu- ja olohuoneeseen ilman häiritsevää vedontunnetta, joka usein ilmenee koneellisessa poistossa, lämpöpumput mukaan lukien. Samalla käytetty ilma imetään ulos keittiöstä ja kosteista tiloista.

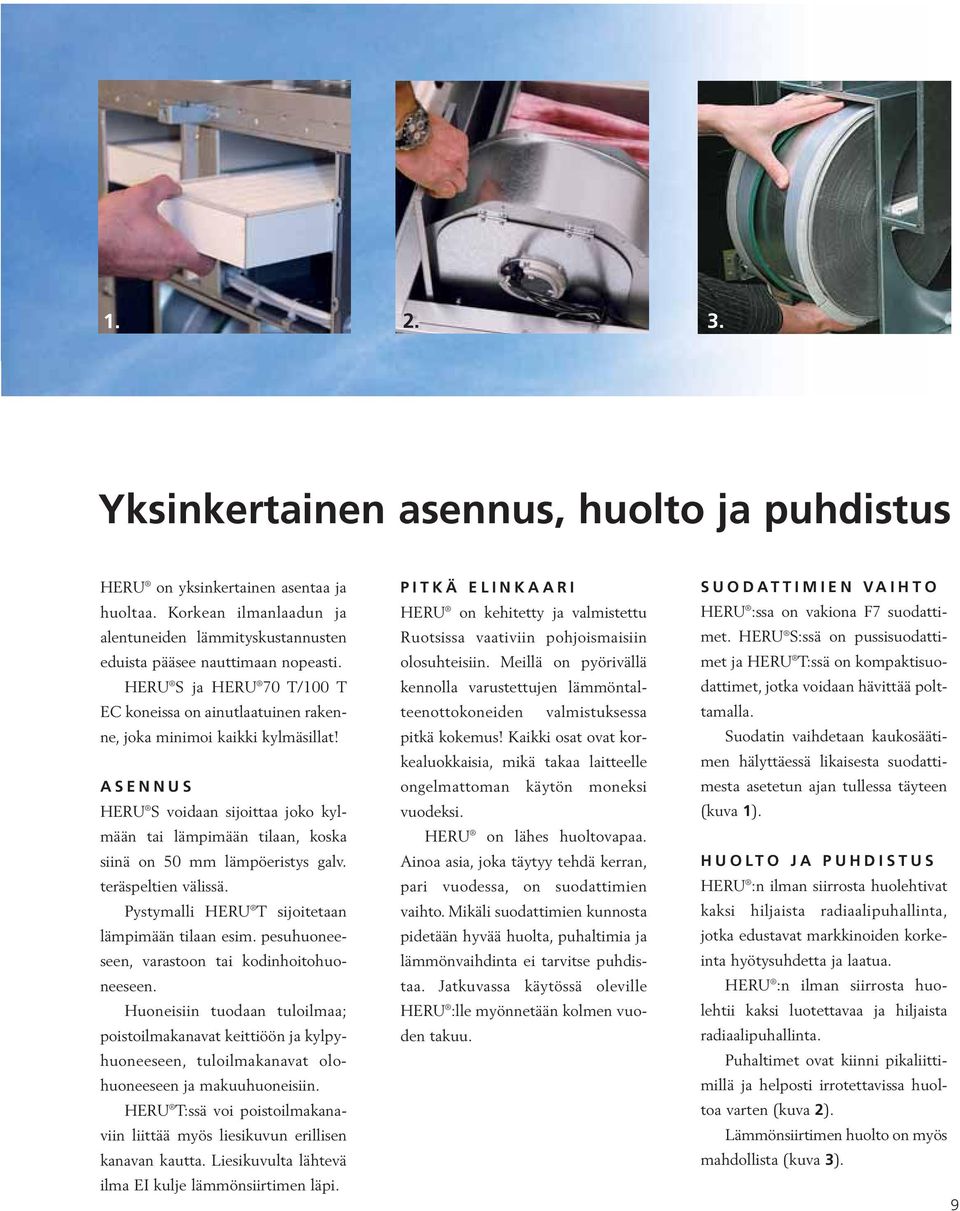

9 Yksinkertainen asennus, huolto ja puhdistus HERU on yksinkertainen asentaa ja huoltaa. Korkean ilmanlaadun ja alentuneiden lämmityskustannusten eduista pääsee nauttimaan nopeasti. HERU S ja HERU 70 T/100 T EC koneissa on ainutlaatuinen rakenne, joka minimoi kaikki kylmäsillat! ASENNUS HERU S voidaan sijoittaa joko kylmään tai lämpimään tilaan, koska siinä on 50 mm lämpöeristys galv. teräspeltien välissä. Pystymalli HERU T sijoitetaan lämpimään tilaan esim. pesuhuoneeseen, varastoon tai kodinhoitohuoneeseen. Huoneisiin tuodaan tuloilmaa; poistoilmakanavat keittiöön ja kylpyhuoneeseen, tuloilmakanavat olohuoneeseen ja makuuhuoneisiin. HERU T:ssä voi poistoilmakanaviin liittää myös liesikuvun erillisen kanavan kautta. Liesikuvulta lähtevä ilma EI kulje lämmönsiirtimen läpi. PITKÄ ELINKAARI HERU on kehitetty ja valmistettu Ruotsissa vaativiin pohjoismaisiin olosuhteisiin. Meillä on pyörivällä kennolla varustettujen lämmöntalteenottokoneiden valmistuksessa pitkä kokemus! Kaikki osat ovat korkealuokkaisia, mikä takaa laitteelle ongelmattoman käytön moneksi vuodeksi. HERU on lähes huoltovapaa. Ainoa asia, joka täytyy tehdä kerran, pari vuodessa, on suodattimien vaihto. Mikäli suodattimien kunnosta pidetään hyvää huolta, puhaltimia ja lämmönvaihdinta ei tarvitse puhdistaa. Jatkuvassa käytössä oleville HERU :lle myönnetään kolmen vuoden takuu. SUODATTIMIEN VAIHTO HERU :ssa on vakiona F7 suodattimet. HERU S:ssä on pussisuodattimet ja HERU T:ssä on kompaktisuodattimet, jotka voidaan hävittää polttamalla. Suodatin vaihdetaan kaukosäätimen hälyttäessä likaisesta suodattimesta asetetun ajan tullessa täyteen (kuva 1). HUOLTO JA PUHDISTUS HERU :n ilman siirrosta huolehtivat kaksi hiljaista radiaalipuhallinta, jotka edustavat markkinoiden korkeinta hyötysuhdetta ja laatua. HERU :n ilman siirrosta huolehtii kaksi luotettavaa ja hiljaista radiaalipuhallinta. Puhaltimet ovat kiinni pikaliittimillä ja helposti irrotettavissa huoltoa varten (kuva 2). Lämmönsiirtimen huolto on myös mahdollista (kuva 3). 9

10 HERU 70 T PAINE/MÄÄRÄ TEKNISET TIEDOT MITAT (mm) Kanavapaine Pa HERU 70 T A B C Jännite, V/Hz 230/50 230/50 230/50 Puhallinvirta, A 0,52 0,52 0,52 Kokonaisvirta, A 5,8 3,23 0,62 Puhallinteho, W Kokonaisteho, W Patteriteho, W/A 1200/5,2 600/2,6 - Aänenpainetaso, L pa Paino, kg OIKEA OIKEA liesikupuyhteellä Liesikupu PUHALLINTEHO/MÄÄRÄ Teho W VASEN VASEN liesikupuyhteellä Paine//Ilmamäärätaulukko koskee sekä tulo- että poistoilmaa. Teho ja SFP koskevat molempia puhaltimia yhdessä. Liesikupu LÄMPÖTILAHYÖTYSUHDE ÄÄNITIEDOT Hyötysuhde % SÄÄTÖPORTAAT V 130V 150V 170V 190V 210V 230V Äänitiedot on saatu seuraavilla standardeilla äänimittausmenetelmillä: Paine ja virtaus: SS-ISO Kanavassa normi: SS-ISO Ympäristön vastaava: SS-EN ISO SELITYKSET Alapuolinen taulukko näyttää A-painotetun äänitehotason L wa, sekä tämän jaettuna oktaavikaistoihin db(a) (ref W). Teknisissä tiedoissa ilmenee kokonaisäänitaso, L pa, i db(a) (ref 20 x 10-6 Pa) laskettu kokonaisäänitehotaso laiteäänelle jännitteen ollessa 230 V. Äänenpaineen ja tehon suhde on Q 4 L pa = L wa + 10 x lo + ( 4πr2 A Ekv ) jossa Q = suunta, r = etäisyys laitteesta ja A Ekv = samanarvoinen absoptioalue. Laskukaavassa on oletettu, että Q=2, r=3 m ja A Ekv =20 m 2, mistä saadaan seuraava L pa L wa V / 62 l/s Total (L wa ) 63 Hz 125 Hz 250 Hz 500 Hz 1k Hz 2k Hz 4k Hz 8k Hz Ympäristö V / 60 l/s Total (L wa ) 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Ympäristö V / 57 l/s Total (L wa ) 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Ympäristö V / 52 l/s Total (L wa ) 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Ympäristö V / 47 l/s Total (L wa ) 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Ympäristö V / 40 l/s Total (L wa ) 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Ympäristö V / 27 l/s Total (L wa ) 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Ympäristö

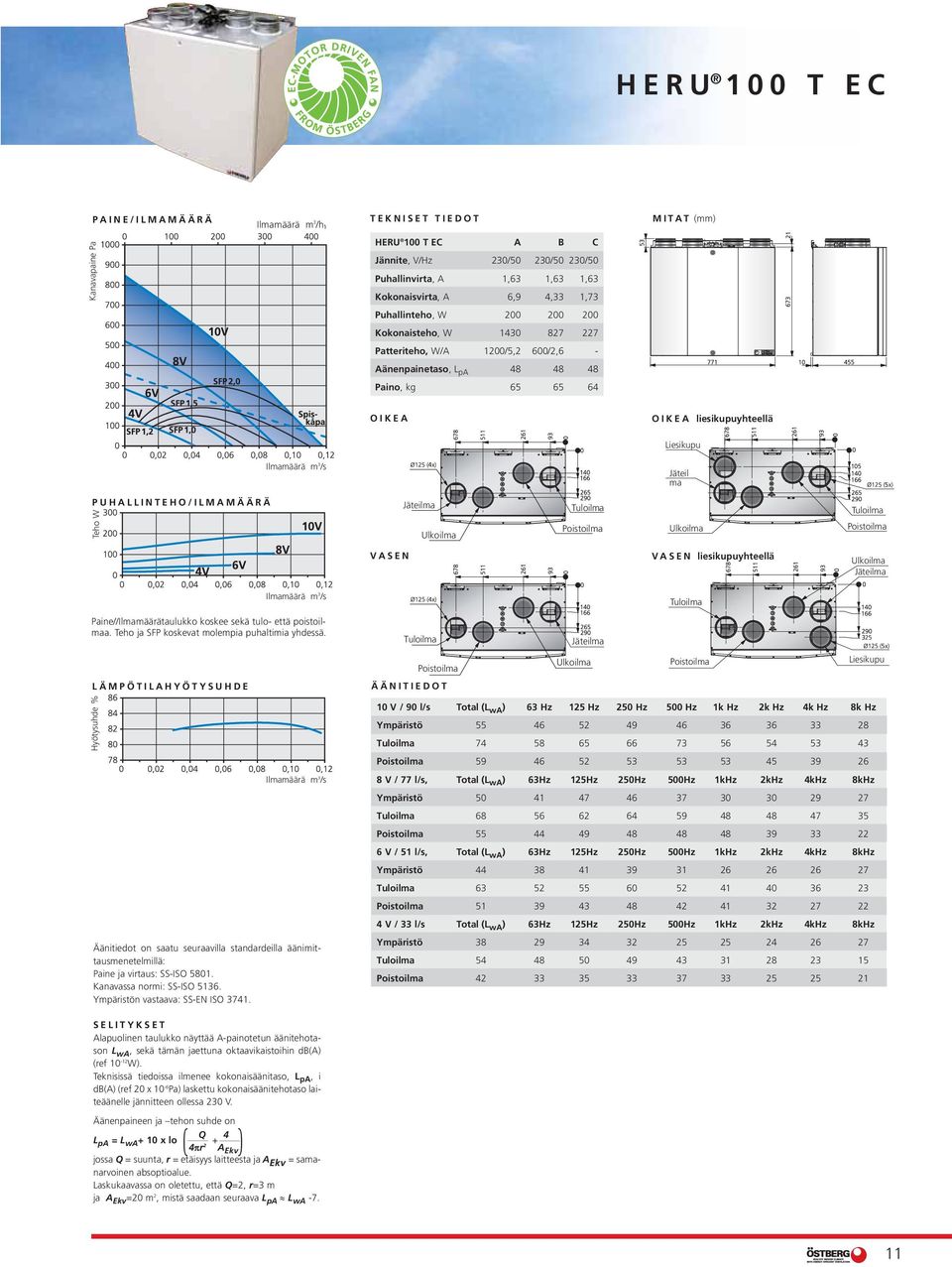

11 HERU 100 T EC PAINE/MÄÄRÄ TEKNISET TIEDOT MITAT (mm) Kanavapaine Pa HERU 100 T EC A B C Jännite, V/Hz 230/50 230/50 230/50 Puhallinvirta, A 1,63 1,63 1,63 Kokonaisvirta, A 6,9 4,33 1,73 Puhallinteho, W Kokonaisteho, W Patteriteho, W/A 1200/5,2 600/2,6 - Aänenpainetaso, L pa Paino, kg OIKEA OIKEA liesikupuyhteellä Liesikupu Jäteil ma PUHALLINTEHO/MÄÄRÄ Teho W VASEN VASEN liesikupuyhteellä Paine//Ilmamäärätaulukko koskee sekä tulo- että poistoilmaa. Teho ja SFP koskevat molempia puhaltimia yhdessä. Liesikupu LÄMPÖTILAHYÖTYSUHDE ÄÄNITIEDOT Hyötysuhde % Äänitiedot on saatu seuraavilla standardeilla äänimittausmenetelmillä: Paine ja virtaus: SS-ISO Kanavassa normi: SS-ISO Ympäristön vastaava: SS-EN ISO V / 90 l/s Total (L wa ) 63 Hz 125 Hz 250 Hz 500 Hz 1k Hz 2k Hz 4k Hz 8k Hz Ympäristö V / 77 l/s, Total (L wa ) 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Ympäristö V / 51 l/s, Total (L wa ) 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Ympäristö V / 33 l/s Total (L wa ) 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Ympäristö SELITYKSET Alapuolinen taulukko näyttää A-painotetun äänitehotason L wa, sekä tämän jaettuna oktaavikaistoihin db(a) (ref W). Teknisissä tiedoissa ilmenee kokonaisäänitaso, L pa, i db(a) (ref 20 x 10-6 Pa) laskettu kokonaisäänitehotaso laiteäänelle jännitteen ollessa 230 V. Äänenpaineen ja tehon suhde on Q 4 L pa = L wa + 10 x lo + ( 4πr2 A Ekv ) jossa Q = suunta, r = etäisyys laitteesta ja A Ekv = samanarvoinen absoptioalue. Laskukaavassa on oletettu, että Q=2, r=3 m ja A Ekv =20 m 2, mistä saadaan seuraava L pa L wa

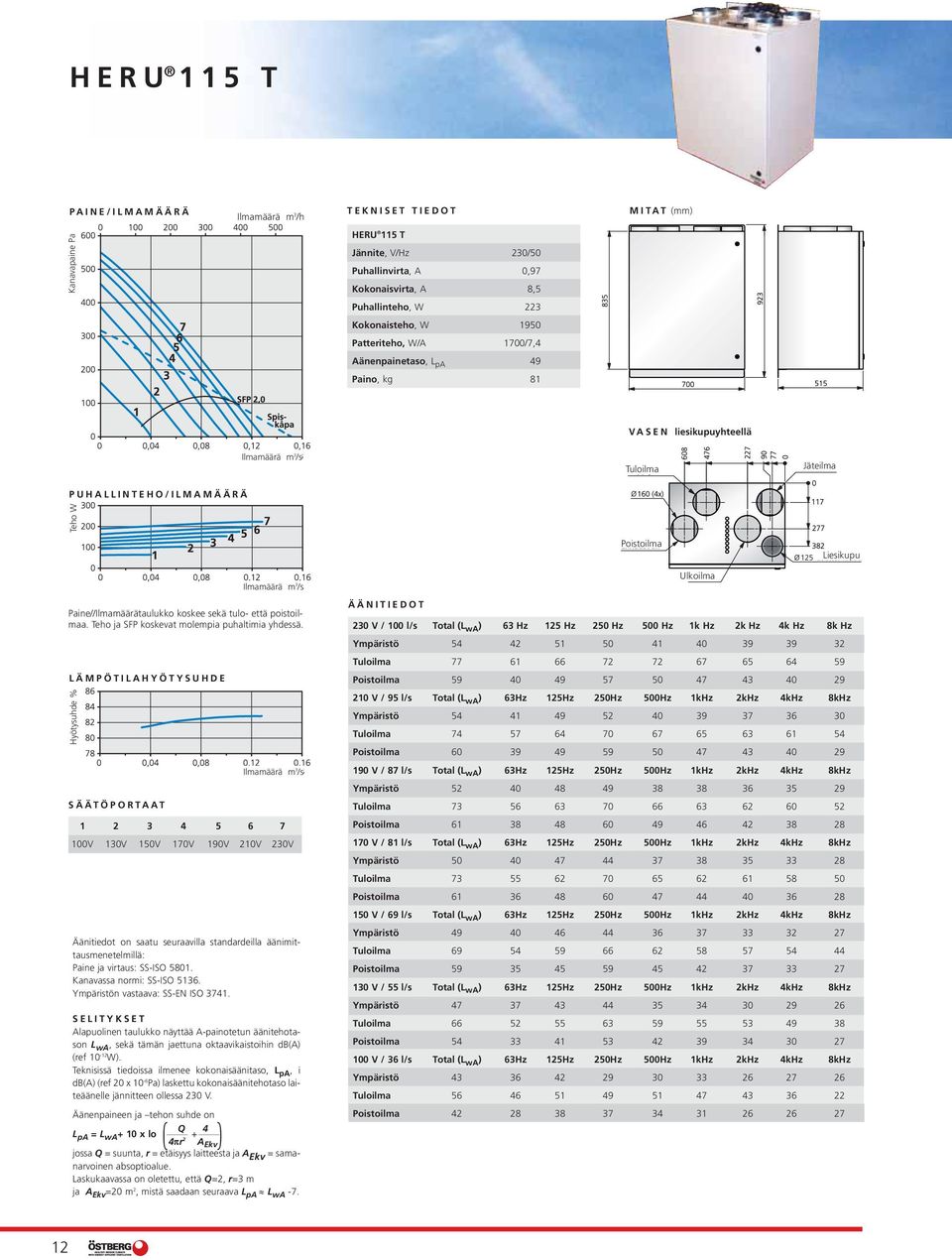

12 HERU 115 T PAINE/MÄÄRÄ TEKNISET TIEDOT MITAT (mm) Kanavapaine Pa HERU 115 T Jännite, V/Hz 230/50 Puhallinvirta, A 0,97 Kokonaisvirta, A 8,5 Puhallinteho, W 223 Kokonaisteho, W 1950 Patteriteho, W/A 1700/7,4 Aänenpainetaso, L pa 49 Paino, kg 81 VASEN liesikupuyhteellä PUHALLINTEHO/MÄÄRÄ Teho W Liesikupu Paine//Ilmamäärätaulukko koskee sekä tulo- että poistoilmaa. Teho ja SFP koskevat molempia puhaltimia yhdessä. LÄMPÖTILAHYÖTYSUHDE Hyötysuhde % SÄÄTÖPORTAAT V 130V 150V 170V 190V 210V 230V Äänitiedot on saatu seuraavilla standardeilla äänimittausmenetelmillä: Paine ja virtaus: SS-ISO Kanavassa normi: SS-ISO Ympäristön vastaava: SS-EN ISO SELITYKSET Alapuolinen taulukko näyttää A-painotetun äänitehotason L wa, sekä tämän jaettuna oktaavikaistoihin db(a) (ref W). Teknisissä tiedoissa ilmenee kokonaisäänitaso, L pa, i db(a) (ref 20 x 10-6 Pa) laskettu kokonaisäänitehotaso laiteäänelle jännitteen ollessa 230 V. Äänenpaineen ja tehon suhde on Q 4 L pa = L wa + 10 x lo + ( 4πr2 A Ekv ) jossa Q = suunta, r = etäisyys laitteesta ja A Ekv = samanarvoinen absoptioalue. Laskukaavassa on oletettu, että Q=2, r=3 m ja A Ekv =20 m 2, mistä saadaan seuraava L pa L wa -7. ÄÄNITIEDOT 230 V / 100 l/s Total (L wa ) 63 Hz 125 Hz 250 Hz 500 Hz 1k Hz 2k Hz 4k Hz 8k Hz Ympäristö V / 95 l/s Total (L wa ) 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Ympäristö V / 87 l/s Total (L wa ) 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Ympäristö V / 81 l/s Total (L wa ) 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Ympäristö V / 69 l/s Total (L wa ) 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Ympäristö V / 55 l/s Total (L wa ) 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Ympäristö V / 36 l/s Total (L wa ) 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Ympäristö

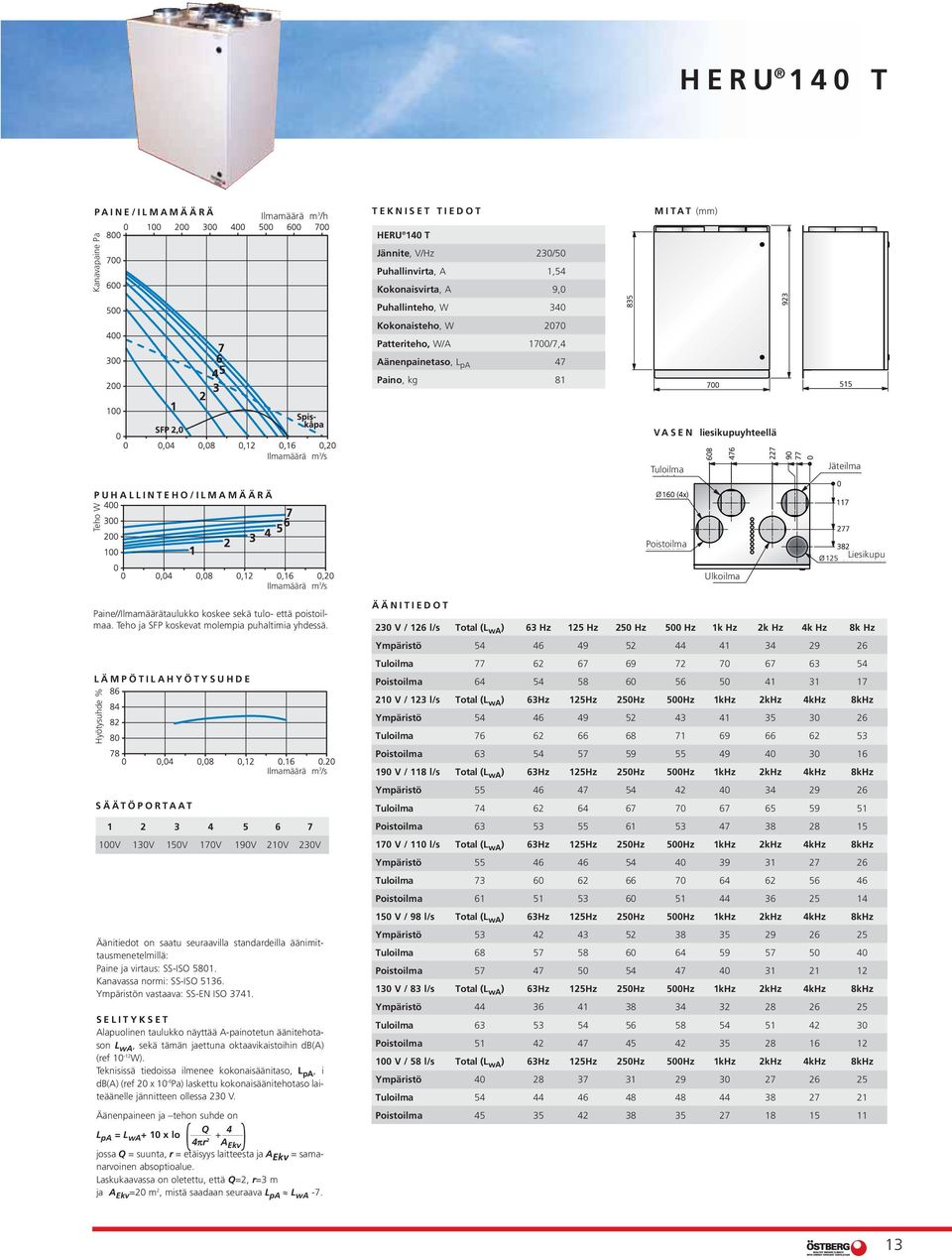

13 HERU 140 T PAINE/MÄÄRÄ TEKNISET TIEDOT MITAT (mm) Kanavapaine Pa HERU 140 T Jännite, V/Hz 230/50 Puhallinvirta, A 1,54 Kokonaisvirta, A 9,0 Puhallinteho, W 340 Kokonaisteho, W 2070 Patteriteho, W/A 1700/7,4 Aänenpainetaso, L pa 47 Paino, kg 81 VA S E N liesikupuyhteellä PUHALLINTEHO/MÄÄRÄ Hyötysuhde % Teho W Paine//Ilmamäärätaulukko koskee sekä tulo- että poistoilmaa. Teho ja SFP koskevat molempia puhaltimia yhdessä. LÄMPÖTILAHYÖTYSUHDE SÄÄTÖPORTAAT V 130V 150V 170V 190V 210V 230V Äänitiedot on saatu seuraavilla standardeilla äänimittausmenetelmillä: Paine ja virtaus: SS-ISO Kanavassa normi: SS-ISO Ympäristön vastaava: SS-EN ISO SELITYKSET Alapuolinen taulukko näyttää A-painotetun äänitehotason L wa, sekä tämän jaettuna oktaavikaistoihin db(a) (ref W). Teknisissä tiedoissa ilmenee kokonaisäänitaso, L pa, i db(a) (ref 20 x 10-6 Pa) laskettu kokonaisäänitehotaso laiteäänelle jännitteen ollessa 230 V. Äänenpaineen ja tehon suhde on Q 4 L pa = L wa + 10 x lo + ( 4πr2 A Ekv ) jossa Q = suunta, r = etäisyys laitteesta ja A Ekv = samanarvoinen absoptioalue. Laskukaavassa on oletettu, että Q=2, r=3 m ja A Ekv =20 m 2, mistä saadaan seuraava L pa L wa -7. Liesikupu ÄÄNITIEDOT 230 V / 126 l/s Total (L wa ) 63 Hz 125 Hz 250 Hz 500 Hz 1k Hz 2k Hz 4k Hz 8k Hz Ympäristö V / 123 l/s Total (L wa ) 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Ympäristö V / 118 l/s Total (L wa ) 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Ympäristö V / 110 l/s Total (L wa ) 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Ympäristö V / 98 l/s Total (L wa ) 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Ympäristö V / 83 l/s Total (L wa ) 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Ympäristö V / 58 l/s Total (L wa ) 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Ympäristö

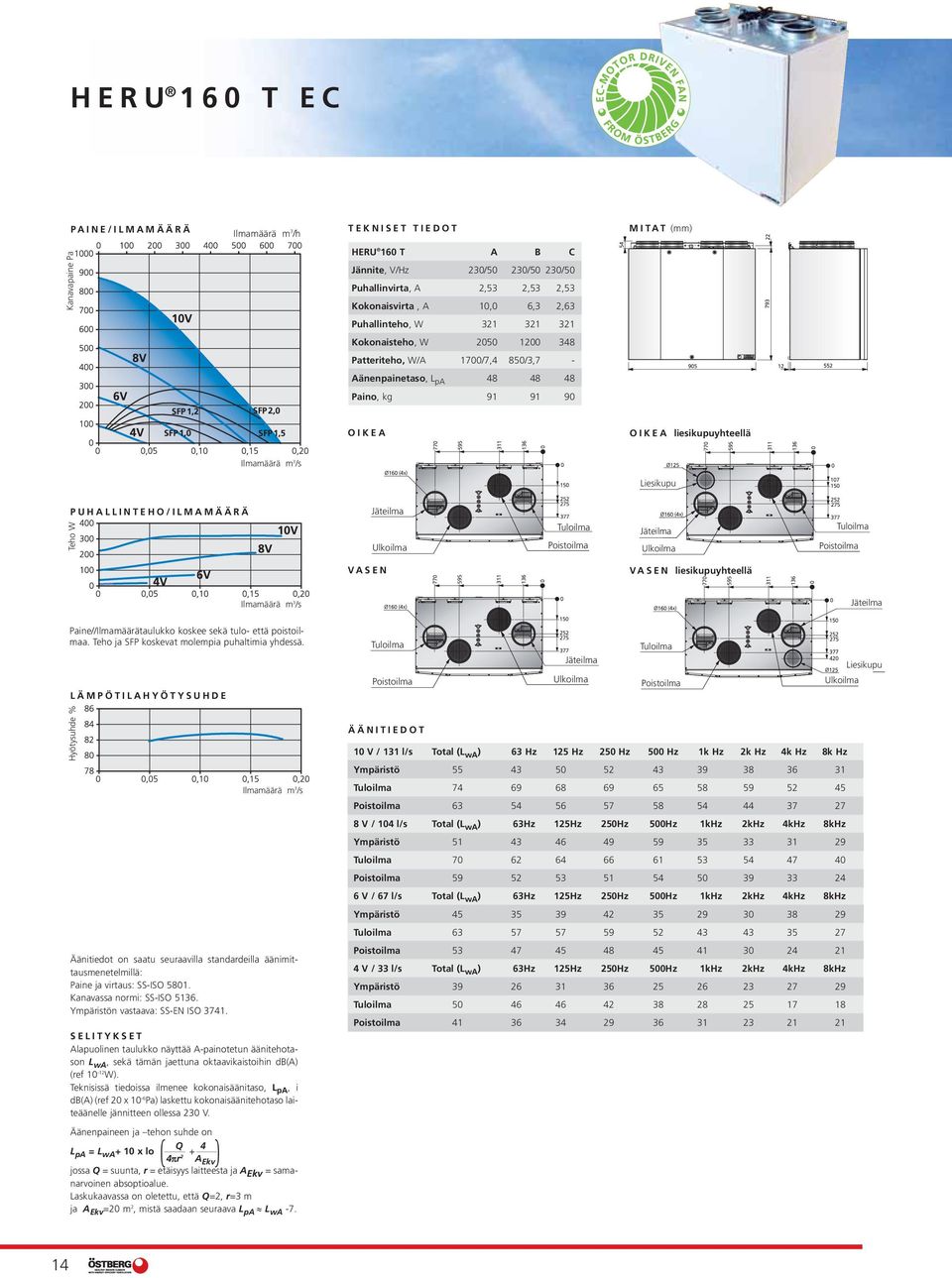

14 HERU 160 T EC PAINE/MÄÄRÄ TEKNISET TIEDOT MITAT (mm) Kanavapaine Pa HERU 160 T A B C Jännite, V/Hz 230/50 230/50 230/50 Puhallinvirta, A 2,53 2,53 2,53 Kokonaisvirta, A 10,0 6,3 2,63 Puhallinteho, W Kokonaisteho, W Patteriteho, W/A 1700/7,4 850/3,7 - Aänenpainetaso, L pa Paino, kg OIKEA OIKEA liesikupuyhteellä Liesikupu PUHALLINTEHO/MÄÄRÄ Teho W VASEN VA S E N liesikupuyhteellä Paine//Ilmamäärätaulukko koskee sekä tulo- että poistoilmaa. Teho ja SFP koskevat molempia puhaltimia yhdessä. LÄMPÖTILAHYÖTYSUHDE Liesikupu Hyötysuhde % Äänitiedot on saatu seuraavilla standardeilla äänimittausmenetelmillä: Paine ja virtaus: SS-ISO Kanavassa normi: SS-ISO Ympäristön vastaava: SS-EN ISO SELITYKSET Alapuolinen taulukko näyttää A-painotetun äänitehotason L wa, sekä tämän jaettuna oktaavikaistoihin db(a) (ref W). Teknisissä tiedoissa ilmenee kokonaisäänitaso, L pa, i db(a) (ref 20 x 10-6 Pa) laskettu kokonaisäänitehotaso laiteäänelle jännitteen ollessa 230 V. Äänenpaineen ja tehon suhde on Q 4 L pa = L wa + 10 x lo + ( 4πr2 A Ekv ) jossa Q = suunta, r = etäisyys laitteesta ja A Ekv = samanarvoinen absoptioalue. Laskukaavassa on oletettu, että Q=2, r=3 m ja A Ekv =20 m 2, mistä saadaan seuraava L pa L wa -7. ÄÄNITIEDOT 10 V / 131 l/s Total (L wa ) 63 Hz 125 Hz 250 Hz 500 Hz 1k Hz 2k Hz 4k Hz 8k Hz Ympäristö V / 104 l/s Total (L wa ) 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Ympäristö V / 67 l/s Total (L wa ) 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Ympäristö V / 33 l/s Total (L wa ) 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Ympäristö

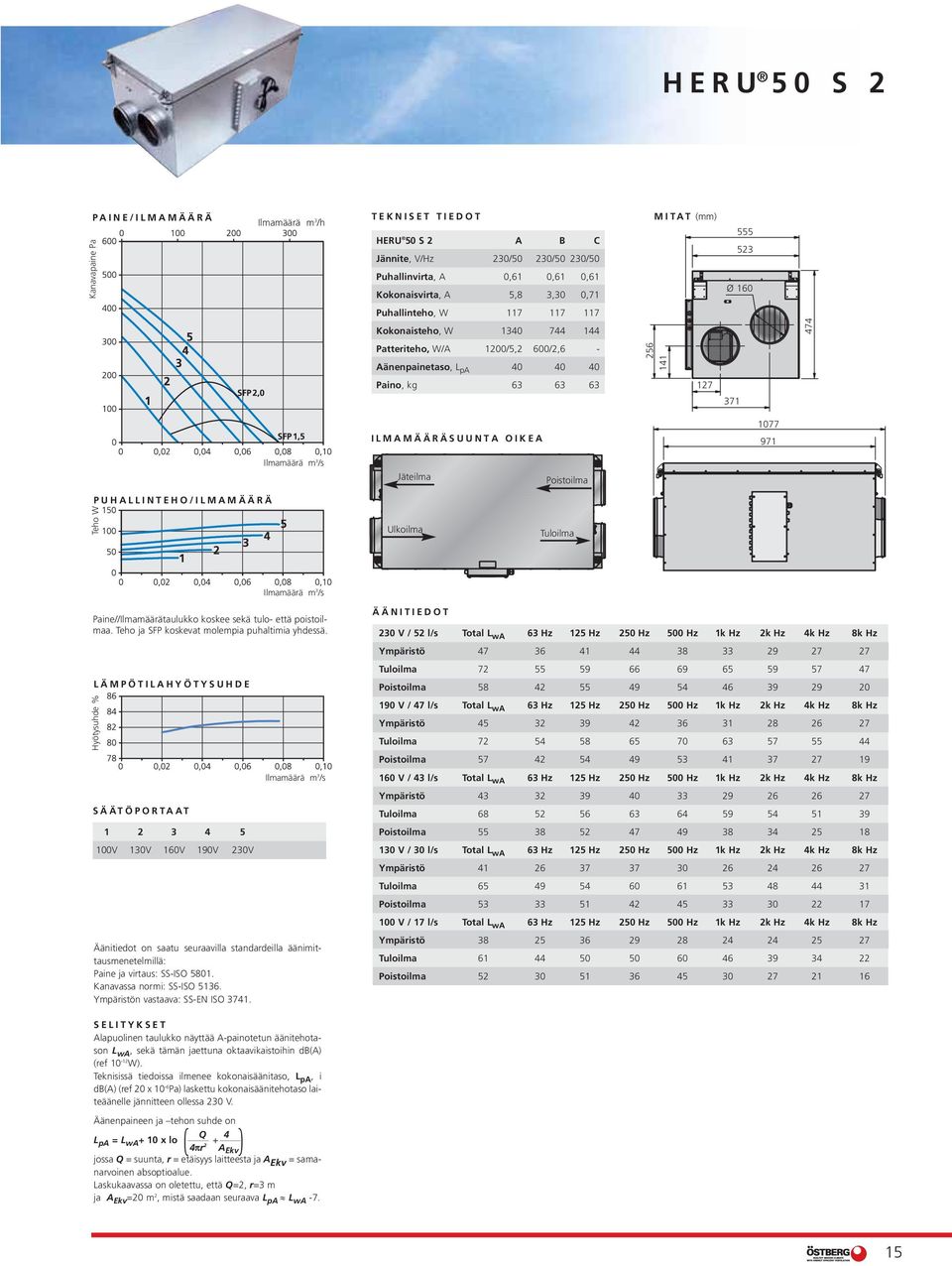

15 HERU 50 S 2 Kanavapaine Pa PAINE/MÄÄRÄ TEKNISET TIEDOT HERU 50 S 2 A B C Jännite, V/Hz 230/50 230/50 230/50 Puhallinvirta, A 0,61 0,61 0,61 Kokonaisvirta, A 5,8 3,30 0,71 MITAT (mm) Ø 160 Puhallinteho, W Kokonaisteho, W Patteriteho, W/A 1200/5,2 600/2,6 - Aänenpainetaso, L pa Paino, kg MÄÄRÄSUUNTA OIKEA PUHALLINTEHO/MÄÄRÄ Teho W Paine//Ilmamäärätaulukko koskee sekä tulo- että poistoilmaa. Teho ja SFP koskevat molempia puhaltimia yhdessä. LÄMPÖTILAHYÖTYSUHDE Hyötysuhde % SÄÄTÖPORTAAT V 130V 160V 190V 230V Äänitiedot on saatu seuraavilla standardeilla äänimittausmenetelmillä: Paine ja virtaus: SS-ISO Kanavassa normi: SS-ISO Ympäristön vastaava: SS-EN ISO ÄÄNITIEDOT 230 V / 52 l/s Total L wa 63 Hz 125 Hz 250 Hz 500 Hz 1k Hz 2k Hz 4k Hz 8k Hz Ympäristö V / 47 l/s Total L wa 63 Hz 125 Hz 250 Hz 500 Hz 1k Hz 2k Hz 4k Hz 8k Hz Ympäristö V / 43 l/s Total L wa 63 Hz 125 Hz 250 Hz 500 Hz 1k Hz 2k Hz 4k Hz 8k Hz Ympäristö V / 30 l/s Total L wa 63 Hz 125 Hz 250 Hz 500 Hz 1k Hz 2k Hz 4k Hz 8k Hz Ympäristö V / 17 l/s Total L wa 63 Hz 125 Hz 250 Hz 500 Hz 1k Hz 2k Hz 4k Hz 8k Hz Ympäristö SELITYKSET Alapuolinen taulukko näyttää A-painotetun äänitehotason L wa, sekä tämän jaettuna oktaavikaistoihin db(a) (ref W). Teknisissä tiedoissa ilmenee kokonaisäänitaso, L pa, i db(a) (ref 20 x 10-6 Pa) laskettu kokonaisäänitehotaso laiteäänelle jännitteen ollessa 230 V. Äänenpaineen ja tehon suhde on Q 4 L pa = L wa + 10 x lo + ( 4πr2 A Ekv ) jossa Q = suunta, r = etäisyys laitteesta ja A Ekv = samanarvoinen absoptioalue. Laskukaavassa on oletettu, että Q=2, r=3 m ja A Ekv =20 m 2, mistä saadaan seuraava L pa L wa

16 HERU 75 S 2 Kanavapaine Pa PAINE/MÄÄRÄ TEKNISET TIEDOT HERU 75 S 2 A B C Jännite, V/Hz 230/50 230/50 230/50 Puhallinvirta, A 0,95 0,95 0,95 Kokonaisvirta, A 6,3 3,65 1,05 MITAT (mm) Ø 160 Puhallinteho, W Kokonaisteho, W Patteriteho, W/A 1200/5,2 600/2,6 - Aänenpainetaso, L pa Paino, kg MÄÄRÄSUUNTA OIKEA PUHALLINTEHO/MÄÄRÄ Teho W Paine//Ilmamäärätaulukko koskee sekä tulo- että poistoilmaa. Teho ja SFP koskevat molempia puhaltimia yhdessä. LÄMPÖTILAHYÖTYSUHDE Hyötysuhde % SÄÄTÖPORTAAT V 130V 160V 190V 230V Äänitiedot on saatu seuraavilla standardeilla äänimittausmenetelmillä: Paine ja virtaus: SS-ISO Kanavassa normi: SS-ISO Ympäristön vastaava: SS-EN ISO ÄÄNITIEDOT 230 V / 65 l/s Total L wa 63 Hz 125 Hz 250 Hz 500 Hz 1k Hz 2k Hz 4k Hz 8k Hz Ympäristö V / 62 l/s Total L wa 63 Hz 125 Hz 250 Hz 500 Hz 1k Hz 2k Hz 4k Hz 8k Hz Ympäristö V / 53 l/s Total L wa 63 Hz 125 Hz 250 Hz 500 Hz 1k Hz 2k Hz 4k Hz 8k Hz Ympäristö V / 36 l/s Total L wa 63 Hz 125 Hz 250 Hz 500 Hz 1k Hz 2k Hz 4k Hz 8k Hz Ympäristö V / 21 l/s Total L wa 63 Hz 125 Hz 250 Hz 500 Hz 1k Hz 2k Hz 4k Hz 8k Hz Ympäristö SELITYKSET Alapuolinen taulukko näyttää A-painotetun äänitehotason L wa, sekä tämän jaettuna oktaavikaistoihin db(a) (ref W). Teknisissä tiedoissa ilmenee kokonaisäänitaso, L pa, i db(a) (ref 20 x 10-6 Pa) laskettu kokonaisäänitehotaso laiteäänelle jännitteen ollessa 230 V. Äänenpaineen ja tehon suhde on Q 4 L pa = L wa + 10 x lo + ( 4πr2 A Ekv ) jossa Q = suunta, r = etäisyys laitteesta ja A Ekv = samanarvoinen absoptioalue. Laskukaavassa on oletettu, että Q=2, r=3 m ja A Ekv =20 m 2, mistä saadaan seuraava L pa L wa

17 HERU 100 S EC Kanavapaine Pa PAINE/MÄÄRÄ TEKNISET TIEDOT HERU 100 S EC A B C Jännite, V/Hz 230/50 230/50 230/50 Puhallinvirta, A 1,61 1,61 1,61 Kokonaisvirta, A 6,9 4,32 1,71 MITAT (mm) Ø 160 Puhallinteho, W Kokonaisteho, W Patteriteho, W/A 1200/5,2 600/2,6 - Aänenpainetaso, L pa Paino, kg MÄÄRÄSUUNTA OIKEA PUHALLINTEHO/MÄÄRÄ Teho W Paine//Ilmamäärätaulukko koskee sekä tulo- että poistoilmaa. Teho ja SFP koskevat molempia puhaltimia yhdessä. LÄMPÖTILAHYÖTYSUHDE Hyötysuhde % Äänitiedot on saatu seuraavilla standardeilla äänimittausmenetelmillä: Paine ja virtaus: SS-ISO Kanavassa normi: SS-ISO Ympäristön vastaava: SS-EN ISO SELITYKSET Alapuolinen taulukko näyttää A-painotetun äänitehotason L wa, sekä tämän jaettuna oktaavikaistoihin db(a) (ref W). Teknisissä tiedoissa ilmenee kokonaisäänitaso, L pa, i db(a) (ref 20 x 10-6 Pa) laskettu kokonaisäänitehotaso laiteäänelle jännitteen ollessa 230 V. Äänenpaineen ja tehon suhde on Q 4 L pa = L wa + 10 x lo + ( 4πr2 A Ekv ) jossa Q = suunta, r = etäisyys laitteesta ja A Ekv = samanarvoinen absoptioalue. Laskukaavassa on oletettu, että Q=2, r=3 m ja A Ekv =20 m 2, mistä saadaan seuraava L pa L wa -7. ÄÄNITIEDOT 10 V / 87 l/s Total (L wa ) 63 Hz 125 Hz 250 Hz 500 Hz 1k Hz 2k Hz 4k Hz 8k Hz Ympäristö V / 75 l/s Total (L wa ) 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Ympäristö V / 61 l/s Total (L wa ) 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Ympäristö V / 55 l/s Total (L wa ) 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Ympäristö V / 42 l/s Total (L wa ) 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Ympäristö V / 36 l/s Total (L wa ) 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Ympäristö V / 28 l/s Total (L wa ) 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Ympäristö

18 HERU 130 S 2 PAINE/MÄÄRÄ Kanavapaine Pa TEKNISET TIEDOT HERU 130 S 2 A B C Jännite, V/Hz 230/50 230/50 230/50 Puhallinvirta, A 1,43 1,43 1,43 Kokonaisvirta, A 8,9 5,2 1,53 MITAT (mm) Ø 200 Puhallinteho, W Kokonaisteho, W Patteriteho, W/A 1700/7,4 850/3,7 - Aänenpainetaso, L pa Paino, kg MÄÄRÄSUUNTA OIKEA Teho W PUHALLINTEHO/MÄÄRÄ Paine//Ilmamäärätaulukko koskee sekä tulo- että poistoilmaa. Teho ja SFP koskevat molempia puhaltimia yhdessä. Hyötysuhde % LÄMPÖTILAHYÖTYSUHDE SÄÄTÖPORTAAT V 130V 150V 170V 190V 210V 230V Äänitiedot on saatu seuraavilla standardeilla äänimittausmenetelmillä: Paine ja virtaus: SS-ISO Kanavassa normi: SS-ISO Ympäristön vastaava: SS-EN ISO SELITYKSET Alapuolinen taulukko näyttää A-painotetun äänitehotason L wa, sekä tämän jaettuna oktaavikaistoihin db(a) (ref W). Teknisissä tiedoissa ilmenee kokonaisäänitaso, L pa, i db(a) (ref 20 x 10-6 Pa) laskettu kokonaisäänitehotaso laiteäänelle jännitteen ollessa 230 V. Äänenpaineen ja tehon suhde on Q 4 L pa = L wa + 10 x lo + ( 4πr2 A Ekv ) jossa Q = suunta, r = etäisyys laitteesta ja A Ekv = samanarvoinen absoptioalue. Laskukaavassa on oletettu, että Q=2, r=3 m ja A Ekv =20 m 2, mistä saadaan seuraava L pa L wa -7. ÄÄNITIEDOT 230 V / 119 l/s Total L wa 63 Hz 125 Hz 250 Hz 500 Hz 1k Hz 2k Hz 4k Hz 8k Hz Ympäristö V / 113 l/s Total L wa 63 Hz 125 Hz 250 Hz 500 Hz 1k Hz 2k Hz 4k Hz 8k Hz Ympäristö V / 104 l/s Total L wa 63 Hz 125 Hz 250 Hz 500 Hz 1k Hz 2k Hz 4k Hz 8k Hz Ympäristö V / 91 l/s Total L wa 63 Hz 125 Hz 250 Hz 500 Hz 1k Hz 2k Hz 4k Hz 8k Hz Ympäristö V / 73 l/s Total L wa 63 Hz 125 Hz 250 Hz 500 Hz 1k Hz 2k Hz 4k Hz 8k Hz Ympäristö V / 54 l/s Total L wa 63 Hz 125 Hz 250 Hz 500 Hz 1k Hz 2k Hz 4k Hz 8k Hz Ympäristö V / 31 l/s Total L wa 63 Hz 125 Hz 250 Hz 500 Hz 1k Hz 2k Hz 4k Hz 8k Hz Ympäristö

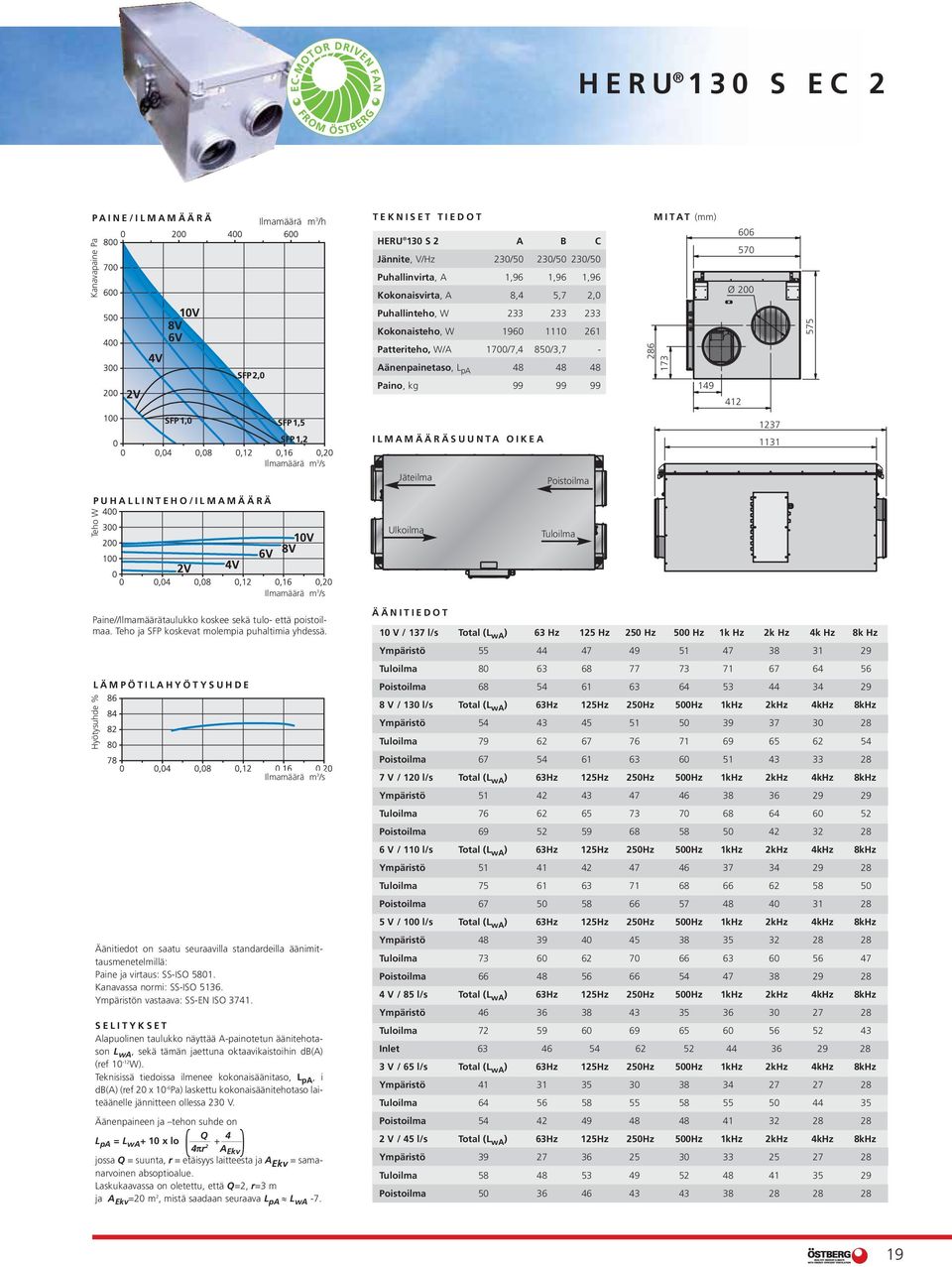

19 HERU 130 S EC 2 PAINE/MÄÄRÄ Kanavapaine Pa TEKNISET TIEDOT HERU 130 S 2 A B C Jännite, V/Hz 230/50 230/50 230/50 Puhallinvirta, A 1,96 1,96 1,96 Kokonaisvirta, A 8,4 5,7 2,0 MITAT (mm) Ø 200 Puhallinteho, W Kokonaisteho, W Patteriteho, W/A 1700/7,4 850/3,7 - Aänenpainetaso, L pa Paino, kg MÄÄRÄSUUNTA OIKEA PUHALLINTEHO/MÄÄRÄ Teho W Paine//Ilmamäärätaulukko koskee sekä tulo- että poistoilmaa. Teho ja SFP koskevat molempia puhaltimia yhdessä. LÄMPÖTILAHYÖTYSUHDE Hyötysuhde % Äänitiedot on saatu seuraavilla standardeilla äänimittausmenetelmillä: Paine ja virtaus: SS-ISO Kanavassa normi: SS-ISO Ympäristön vastaava: SS-EN ISO SELITYKSET Alapuolinen taulukko näyttää A-painotetun äänitehotason L wa, sekä tämän jaettuna oktaavikaistoihin db(a) (ref W). Teknisissä tiedoissa ilmenee kokonaisäänitaso, L pa, i db(a) (ref 20 x 10-6 Pa) laskettu kokonaisäänitehotaso laiteäänelle jännitteen ollessa 230 V. Äänenpaineen ja tehon suhde on Q 4 L pa = L wa + 10 x lo + ( 4πr2 A Ekv ) jossa Q = suunta, r = etäisyys laitteesta ja A Ekv = samanarvoinen absoptioalue. Laskukaavassa on oletettu, että Q=2, r=3 m ja A Ekv =20 m 2, mistä saadaan seuraava L pa L wa -7. ÄÄNITIEDOT 10 V / 137 l/s Total (L wa ) 63 Hz 125 Hz 250 Hz 500 Hz 1k Hz 2k Hz 4k Hz 8k Hz Ympäristö V / 130 l/s Total (L wa ) 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Ympäristö V / 120 l/s Total (L wa ) 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Ympäristö V / 110 l/s Total (L wa ) 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Ympäristö V / 100 l/s Total (L wa ) 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Ympäristö V / 85 l/s Total (L wa ) 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Ympäristö Inlet V / 65 l/s Total (L wa ) 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Ympäristö V / 45 l/s Total (L wa ) 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Ympäristö

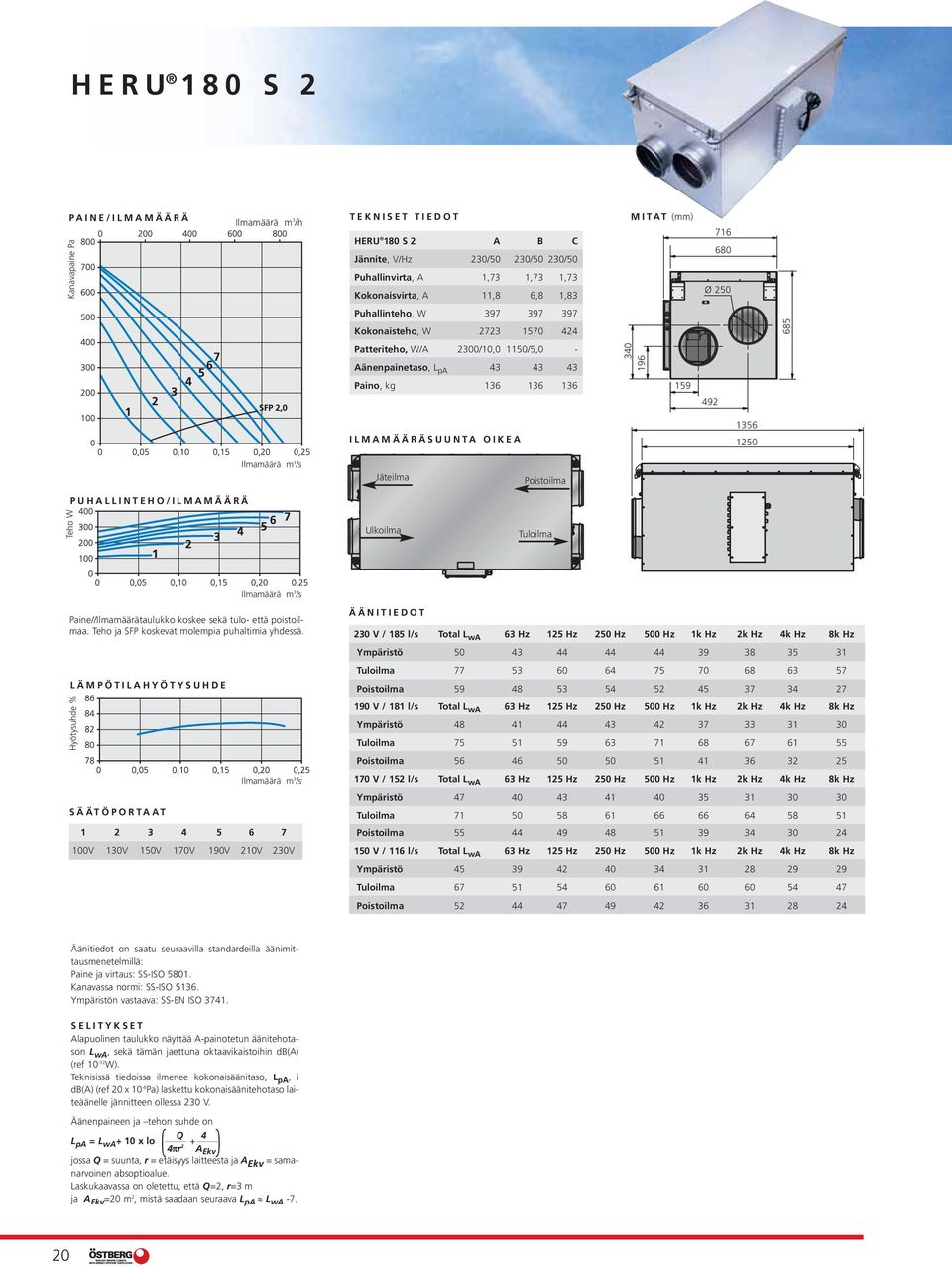

20 HERU 180 S 2 PAINE/MÄÄRÄ Kanavapaine Pa TEKNISET TIEDOT HERU 180 S 2 A B C Jännite, V/Hz 230/50 230/50 230/50 Puhallinvirta, A 1,73 1,73 1,73 Kokonaisvirta, A 11,8 6,8 1,83 MITAT (mm) Ø 250 Puhallinteho, W Kokonaisteho, W Patteriteho, W/A 2300/10,0 1150/5,0 - Aänenpainetaso, L pa Paino, kg MÄÄRÄSUUNTA OIKEA Teho W PUHALLINTEHO/MÄÄRÄ Paine//Ilmamäärätaulukko koskee sekä tulo- että poistoilmaa. Teho ja SFP koskevat molempia puhaltimia yhdessä. LÄMPÖTILAHYÖTYSUHDE Hyötysuhde % SÄÄTÖPORTAAT V 130V 150V 170V 190V 210V 230V ÄÄNITIEDOT 230 V / 185 l/s Total L wa 63 Hz 125 Hz 250 Hz 500 Hz 1k Hz 2k Hz 4k Hz 8k Hz Ympäristö V / 181 l/s Total L wa 63 Hz 125 Hz 250 Hz 500 Hz 1k Hz 2k Hz 4k Hz 8k Hz Ympäristö V / 152 l/s Total L wa 63 Hz 125 Hz 250 Hz 500 Hz 1k Hz 2k Hz 4k Hz 8k Hz Ympäristö V / 116 l/s Total L wa 63 Hz 125 Hz 250 Hz 500 Hz 1k Hz 2k Hz 4k Hz 8k Hz Ympäristö Äänitiedot on saatu seuraavilla standardeilla äänimittausmenetelmillä: Paine ja virtaus: SS-ISO Kanavassa normi: SS-ISO Ympäristön vastaava: SS-EN ISO SELITYKSET Alapuolinen taulukko näyttää A-painotetun äänitehotason L wa, sekä tämän jaettuna oktaavikaistoihin db(a) (ref W). Teknisissä tiedoissa ilmenee kokonaisäänitaso, L pa, i db(a) (ref 20 x 10-6 Pa) laskettu kokonaisäänitehotaso laiteäänelle jännitteen ollessa 230 V. Äänenpaineen ja tehon suhde on Q 4 L pa = L wa + 10 x lo + ( 4πr2 A Ekv ) jossa Q = suunta, r = etäisyys laitteesta ja A Ekv = samanarvoinen absoptioalue. Laskukaavassa on oletettu, että Q=2, r=3 m ja A Ekv =20 m 2, mistä saadaan seuraava L pa L wa
