1 3M Kat 6 A RJ45 N-liittimen asennus F/UTP, U/FTP, F/FTP ja S/FTP kaapeleihin

2 Tarvittavat työkalut Ruuvitaltta 3mm tai pienempi Kaapelivaipan kuorija Sivuleikkurit 2

3 Kat 6A RJ45 liitin N-malli, ja Liitin Suoja Liittimen kansi Nippuside Huom. Liittimen kiinnityssalpa (Keystone) on liittimen päällä. 3

4 4 N-mallin liittimessä on kolme tulosuuntaa kaapelille. 5DD4852E36F&feature=plpp_play_all

5 Liittimen polarointi Huomaa kohdistusnastat 5

6 Vaihe 1: Kaapelin valmistelu Asenna suoja kaapeliin. Katkaise vaippa n. 30 mm etäisyydeltä. F/UTP U/FTP 30 mm 30 mm F/UTP 30 mm Aseta työkalun kuorintasyvyys siten että vaipan alla olevat kerrokset eivät vahingoitu. S/FTP 30 mm 6

7 Vaihe 2a: Kaapelin valmistelu F/UTP (1) 7 Kääri maadoitusjohdin (jos on)folion päälle, jotta folio pysyy paikallaan. Poista toinen suojakalvo (jos on). Poista suojakalvo. Tarvittaessa leikkaa helpottaaksesi poistamista. Käännä folio kaapelivaipan päälle.

8 Vaihe 2b: Kaapelin valmistelu F/UTP (2) Avaa parit ja leikkaa keskielementti niin läheltä vaippaa kuin mahdollista vahingoittamatta kuitenkaan pareja. 8

9 Vaihe 2: Kaapelin valmistelu U/FTP Kietaise maadoitusjohdin (jos on) kaapelivaipan ympärille. Poista folio kultakin parilta. Leikkaamalla folion reunaa auttaa folion katkaisussa. 9

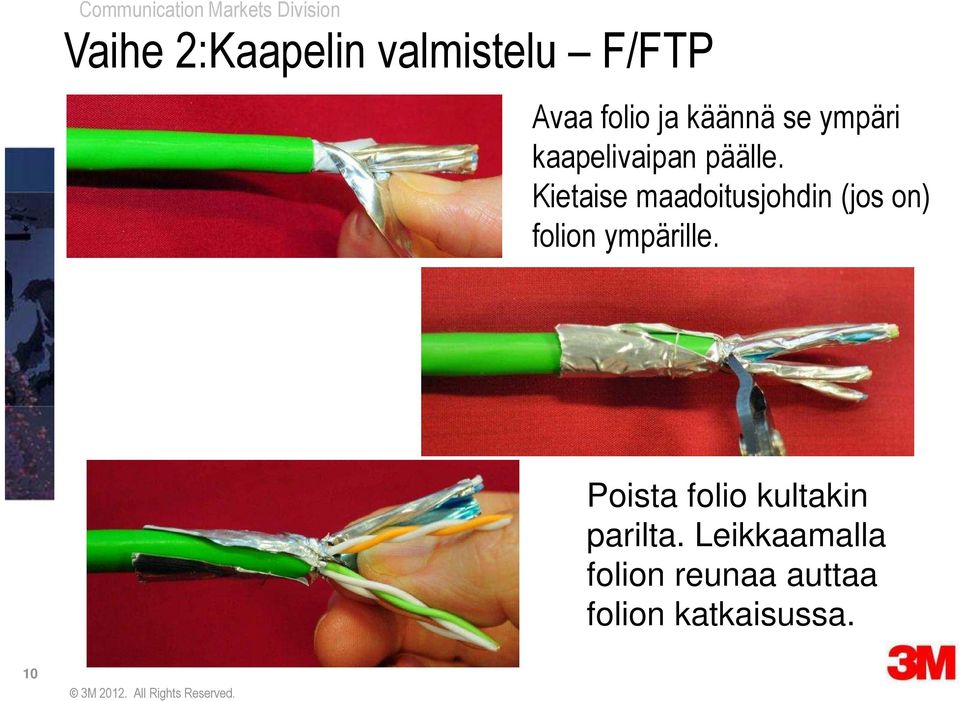

10 Vaihe 2:Kaapelin valmistelu F/FTP Avaa folio ja käännä se ympäri kaapelivaipan päälle. Kietaise maadoitusjohdin (jos on) folion ympärille. Poista folio kultakin parilta. Leikkaamalla folion reunaa auttaa folion katkaisussa. 10

11 Vaihe 2: Kaapelin valmistelu S/FTP Työnnä suojasukka taakse kaapelin päälle. Kääri suojajohdin (jos on) suojasukan päälle. Poista folio kultakin parilta. Leikkaamalla folion reunaa auttaa folion katkaisussa. 11

12 Johdinjärjestys Johdinjärjestys luetaan liittimen kannesta värikoodia käyttäen. 568A tai 568B mukaan. Tarkista kaapelin luontainen parijärjestys. 12

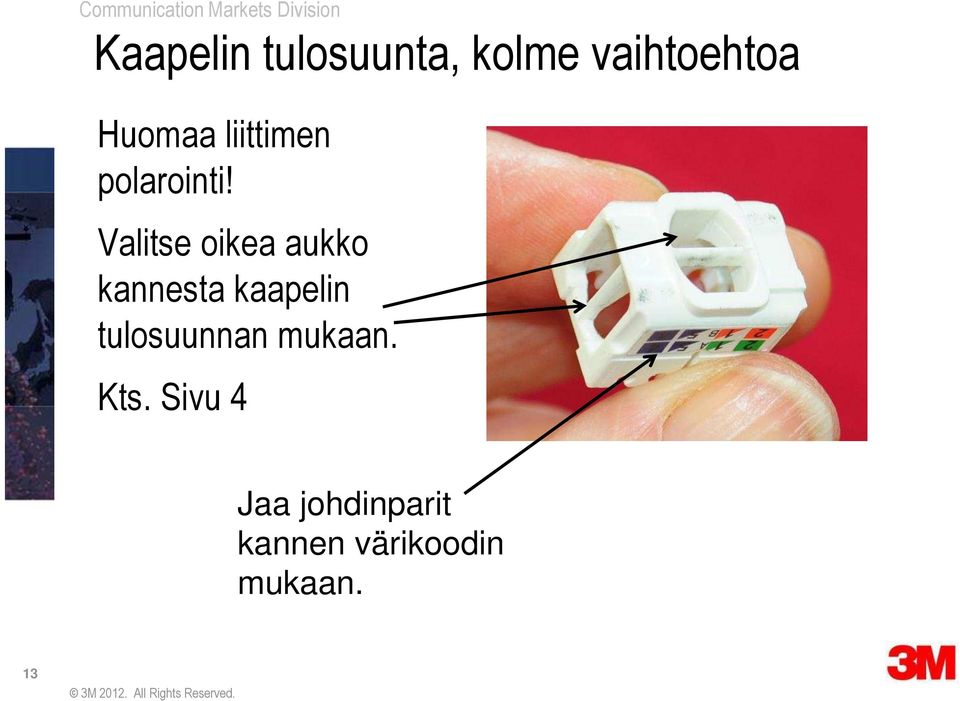

13 Kaapelin tulosuunta, kolme vaihtoehtoa Huomaa liittimen polarointi! Valitse oikea aukko kannesta kaapelin tulosuunnan mukaan. Kts. Sivu 4 Jaa johdinparit kannen värikoodin mukaan. 13

14 Vaihe 3: Johtimien asennus F/UTP Jaa parit kannen värikoodin mukaan kahteen aukkoon. Kuvassa johdinjärjestys 568A mukaan Huomaa kaapelin luontainen parijärjestys. 14

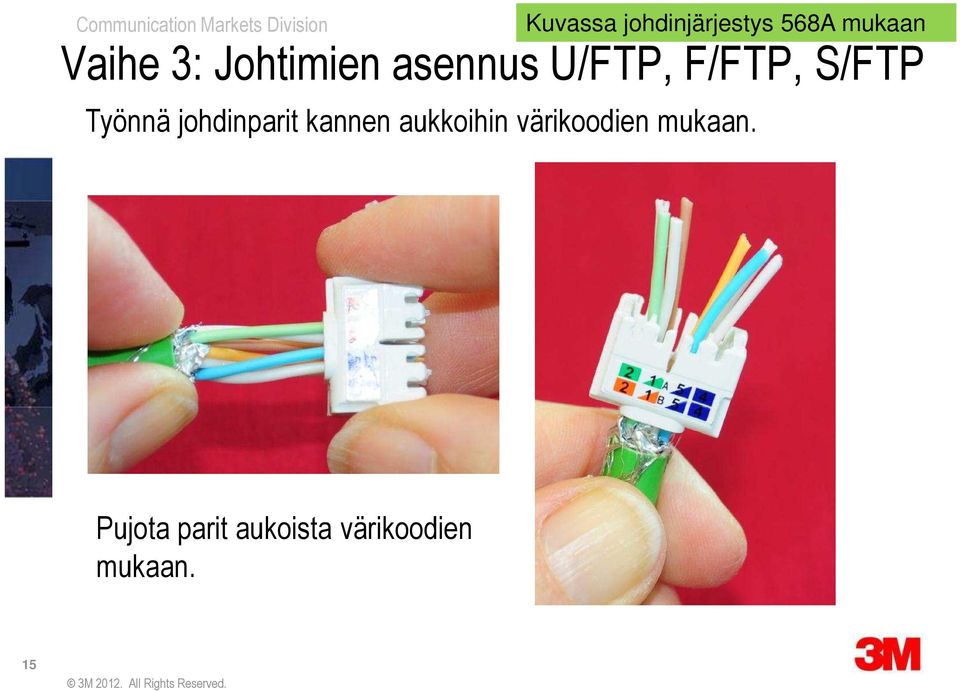

15 Kuvassa johdinjärjestys 568A mukaan Vaihe 3: Johtimien asennus U/FTP, F/FTP, S/FTP Työnnä johdinparit kannen aukkoihin värikoodien mukaan. Pujota parit aukoista värikoodien mukaan. 15

16 Vaihe 4: Johtimien asennus F/UTP Avaa parit ja sijoita johtimet paikoilleen värikoodin mukaan. Kuvassa johdinjärjestys 568A mukaan Nystyä voidaan käyttää apuna parinjakamisessa. Katkaise johdot läheltä kantta. 16

17 Kuvassa johdinjärjestys 568A mukaan Vaihe 4: Johtimien asennus U/FTP, F/FTP, S/FTP Avaa parit ja sijoita johtimet paikoilleen värikoodin mukaan. Katkaise johdot kannen läheltä. 17

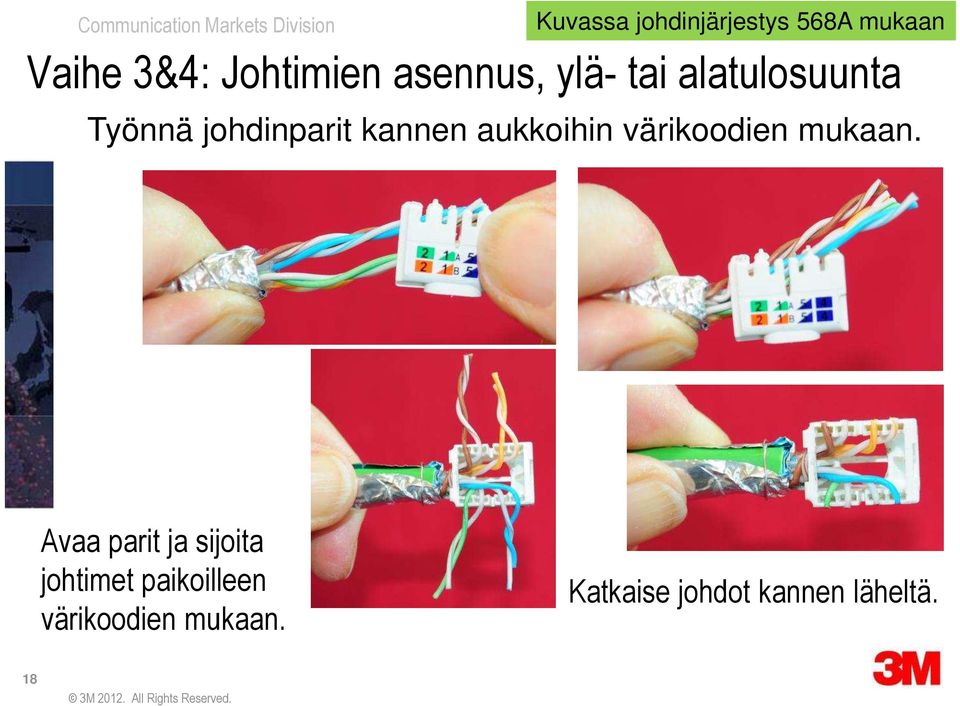

18 Kuvassa johdinjärjestys 568A mukaan Vaihe 3&4: Johtimien asennus, ylä- tai alatulosuunta Työnnä johdinparit kannen aukkoihin värikoodien mukaan. Avaa parit ja sijoita johtimet paikoilleen värikoodien mukaan. Katkaise johdot kannen läheltä. 18

19 Vaihe 3: Johtimen asettelu F/UTP Kuvassa johdinjärjestys 568B mukaan Jaa johdinparit kannen aukkoihin värikoodien mukaan. Jaa parit kanteen värikoodin mukaan. 19

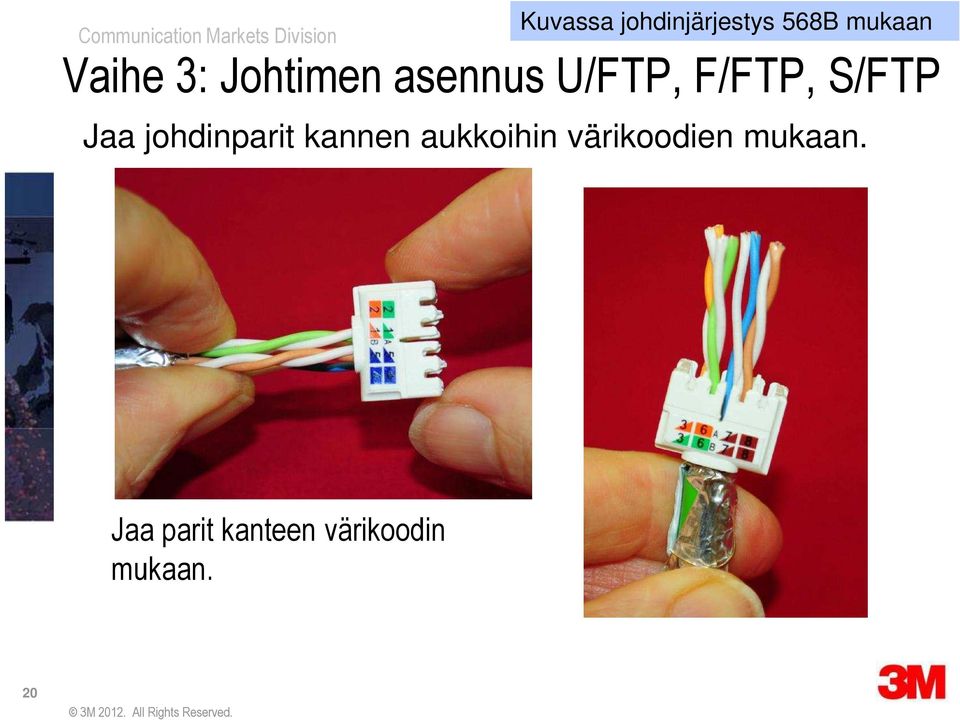

20 Kuvassa johdinjärjestys 568B mukaan Communication Markets Division Vaihe 3: Johtimen asennus U/FTP, F/FTP, S/FTP Jaa johdinparit kannen aukkoihin värikoodien mukaan. Jaa parit kanteen värikoodin mukaan. 20

21 Vaihe 4: Johtimien asennus F/UTP Asenna johtimet oikeille paikoilleen värikoodin mukaan. Kuvassa johdinjärjestys 568B mukaan Nystyä voidaan käyttää apuna parin jakamisessa. Katkaise johdot kannen läheltä. 21

22 Kuvassa johdinjärjestys 568B mukaan Vaihe 4: Johtimien asennus U/FTP, F/FTP, S/FTP Jaa parit kannen värikoodin mukaan väreihin kahteen uraan. Katkaise johdot kannen läheltä. 22

23 Kuvassa johdinjärjestys 568B mukaan Vaihe 3&4: Johtimien asennus, ylä- tai alatulosuunta Työnnä johdinparit kannen aukkoihin värikoodien mukaan. 23 Avaa parit ja sijoita johtimet paikoilleen värikoodin mukaan. Katkaise johdot kannen läheltä.

24 Vaihe 5: Suojalevyn poistaminen Poista oikea suoja kaapelin tulosuunnan mukaan, (ks. S.31) Poista valittu suoja pihtejä käyttäen. 24

25 Vaihe 6: Liittimen kokoaminen Huomioi polarointi! Laita kansi liittimeen. Sulje liitin painamalla liittimen sivut yhteen. Työnnä suoja paikoilleen. 25

26 Vaihe 7: Asenna nippuside Kiristä punos nippusiteellä paikalleen. Kiristä tarpeeksi jotta punos pitää, mutta älä kiristä liikaa! Sijoita nippusiteen lukko siten ettei se haittaa liittimen sijoitusta rasiassa tai paneelissa. 26

27 Liittimen avaaminen (1) Liitintä voi käyttää useita kertoja. Irrota nippuside ja poista suojus kevyesti vipuamalla käyttäen pientä ruuvitalttaa 27

28 Liittimen avaaminen (2) Avaa liittimen sivut käyttäen ruuvitalttaa Käytä ruuvitalttaa vipuna kanteen. 28 Vedä kaapelista irrottaaksesi kannen.
