2 Kaapelointijärjestelmät Valokuitutarvikkeet PARIKAAPELIT VALOKAAPELEIDEN VÄRIJÄRJESTELMÄT 7 DRAKA PARIKAAPELIT 9 AMP NETCONNECT PARIKAAPELIT 11 SCHNEIDER PARIKAAPELIT KAAPELOINTIJÄRJESTELMÄT 13 LIITTIMET VALOKAAPELIT SISÄASENNUS 37 AMP NETCONNECT VALOKAAPELIT 38 TKF VALOKAAPELIT SISÄASENNUS 39 DRAKA VALOKAAPELIT SISÄASENNUS 42 HELKAMA VALOKAAPELIT SISU 16 RJ45 UROSLIITTIMET 17 PANEELIT 18 PUHELINPANEELIT 19 KYTKENTÄKAAPELIT KAT5 19 KYTKENTÄKAAPELIT KAT6 21 KYTKENTÄKAAPELIT KAT6A 21 KYTKENTÄKAAPELIT KAT7 22 KESKITYSPISTEKAAPELIT KAT6 22 KESKITYSPISTEKAAPELIT KAT6A 22 RASIAT JA KESKIÖLEVYT SCHNEIDER 25 RASIAT JA KESKIÖLEVYT AMP 26 RASIAT JA KESKIÖLEVYT ABB asennustuotteet 29 RASIAT JA KESKIÖLEVYT ELKO TELEASENNUSTARVIKKEET KAAPELITEIHIN 31 TARVIKKEET JOHTOKANAVIIN 32 CYB-KALUSTESARJA MITTAUS- JA TESTAUSLAITTEET 33 KAAPELOINTITESTERIT VALOKUITUKAAPELOINTI SISÄASENNUKSET 43 HÄNTÄKUIDUT 44 ADAPTERIT 46 VALOKUITUPANEELIT 48 VALOKUITUKYTKENTÄKAAPELIT 50 VALMISVALOKAAPELIT 54 PÄÄTEKOTELOT 55 VALOKUITURASIAT 56 KUITUJATKOSSUOJAT JA PITIMET 57 MEKAANISET KUITULIITTIMET AKTIIVILAITTEET 58 AMP NETCONNECT 58 PoE laitteet VALOKUITUTYÖKALUT JA MITTALAITTEET 59 KUITUJATKOSKONEET 60 PUHDISTUSKASETIT 61 PUHDISTUSLIINAT 61 PUHDISTUSNESTEPULLOT 62 ADAPTERIN PUHDISTIMET 62 PAINEILMAPULLOT 63 KUIDUN KUORINTATYÖKALUT 63 PUHDISTUSTARVIKESETIT 64 JDSU KUITUMITTALAITTEET 66 ACC SYSTEMS KUITUMITTALAITTEET 66 AMP NETCONNECT KUITUMITTALAITTEET 67 IDEAL KUITUMITTALAITTEET

3 Tietoverkkokaapit Puhelinverkon tarvikkeet RITTAL 69 TE 7000 sarja 70 TS 8 sarja 71 Seinäkaapit ja telineet 73 Lattiatelineet, Rittal 73 Varusteet, Rittal PUHELINVERKON TARVIKKEET 93 PURISTUSLIITTIMET 93 SCOTCHLOCK LIITTIMET 95 EROTUSRIMAT 96 ASENNUSRUNGOT EROTUSRIMOILLE 97 HAHLOTYÖKALUT 98 KYTKENTÄKOTELOT EROTUSRIMOILLE STERA TECHNOLOGIES 74 PM sarja 75 PL sarja 76 Seinäkaapit ja -telineet 77 Lattiatelineet, Stera 77 PC -kaapit 99 KYTKENTÄKAAPELIT LSA/RJ PUHELINRASIAT 101 PUHELINPISTOTULPAT 102 PUHELINJOHDOT 103 PUHELINJATKOT JA HAAROITTIMET 106 RJ-LIITTIMET PUHELINJOHTOIHIN 78 Varusteet, Stera SCHNEIDER ELECTRIC 79 LexCom Office, lattiakaapit 80 LexCom Office, seinäkaapit ja -telineet 80 LexCom Office, varusteet 82 ELKO Link KISKOIHIN KIINNITETTÄVÄ MEKANIIKKA 83 LAITEHYLLYT 84 PISTORASIAPANEELIT 85 OHJURIPANEELIT 86 SOKKOPANEELIT 86 ASENNUSALUSTAT JA KOTELOT 87 VALAISIMET TIETOVERKKOKAAPPEIHIN HUONEISTOJAKAMOT Kotiautomaatio DELTA DORE SÄHKÖOHJAUSJÄRJESTELMÄ 107 Näytöt ja ohjaimet 109 Valojen ohjaus 111 Lämmitys ja jäähdytys 113 Moottoreiden ohjaus 115 Muut ohjaukset 117 Turvatuotteet 120 Ohjauskellot 120 Tarvikkeet Delta Dore ADHOCO SÄHKÖOHJAUSJÄRJESTELMÄ 121 ADHOCO KONESALITUOTTEET 90 Valokuituratkaisut 91 Parikaapeliratkaisut CITYGROW SÄHKÖOHJAUSJÄRJESTELMÄ 124 Ohjausyksiköt 125 Painikkeet 126 Ohjauspaneelit 127 Zigbee/xx muuntimet INTERTECHNO LANGATON OHJAUSJÄRJES- TELMÄ VALAISIMILLE JA LAITTEILLE

4 sähkönumerohakemisto Snro... sivu Snro... sivu Snro... sivu Snro... sivu Snro... sivu Snro... sivu Snro... sivu

5 Snro... sivu Snro... sivu Snro... sivu Snro... sivu Snro... sivu Snro... sivu Snro... sivu

6 Alkusanat SLO:n myyntiohjelmasta löytyvät kaikki sähköistämiseen tarvittavat tuotteet. Tämä luettelo käsittää kiinteistöjen tietoverkkokaapeloinnissa käytettävät tuotteet aina vanhasta puhelintekniikasta 10G Ethernet:iin ja valokuituasennuksiin saakka. Mukaan on otettu myös kotien automatiikkajärjestelmiä. Kuitenkin esimerkiksi erilaiset äänen- ja kuvansiirtoon tarkoitetut kaapelit ja liittimet on esitetty omissa luetteloissaan. Lisätietoja asennusmääräyksistä ja tekniikasta löytyy SLO:n julkaisemasta oppaasta: Asuntojen teleasennukset 2011, määräyksiä ja kaavioita. Snro

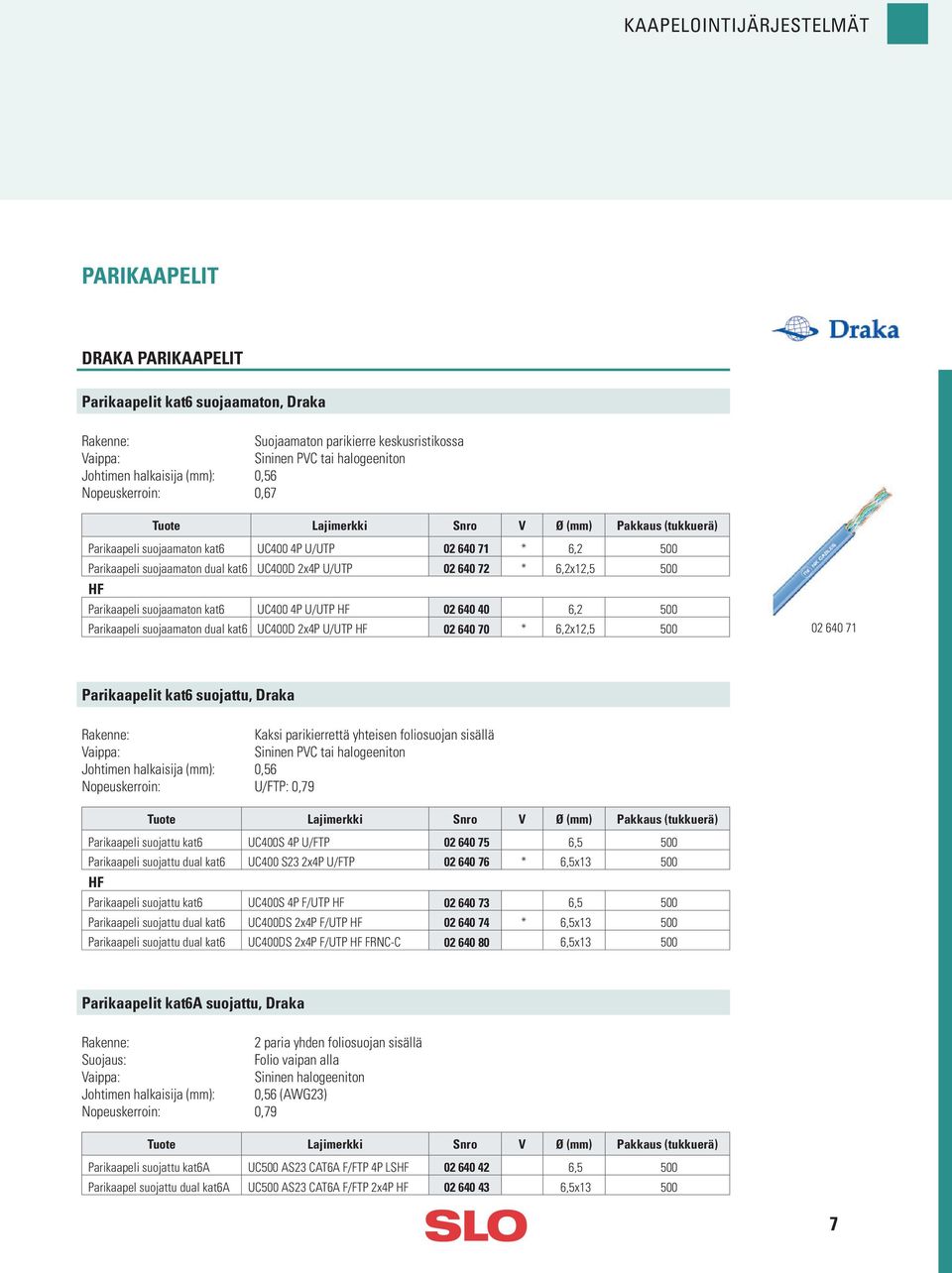

7 Kaapelointijärjestelmät PARIKAAPELIT DRAKA PARIKAAPELIT Parikaapelit kat6 suojaamaton, Draka Rakenne:.. Suojaamaton parikierre keskusristikossa Vaippa:. Sininen PVC tai halogeeniton Johtimen halkaisija (mm): 0,56 Nopeuskerroin:.. 0,67 Ø (mm) Pakkaus (tukkuerä) Parikaapeli suojaamaton kat6 UC400 4P U/UTP * 6,2 500 Parikaapeli suojaamaton dual kat6 UC400D 2x4P U/UTP * 6,2x12,5 500 HF Parikaapeli suojaamaton kat6 UC400 4P U/UTP HF ,2 500 Parikaapeli suojaamaton dual kat6 UC400D 2x4P U/UTP HF * 6,2x12, Parikaapelit kat6 suojattu, Draka Rakenne:.. Kaksi parikierrettä yhteisen foliosuojan sisällä Vaippa:. Sininen PVC tai halogeeniton Johtimen halkaisija (mm): 0,56 Nopeuskerroin:.. U/FTP: 0,79 Ø (mm) Pakkaus (tukkuerä) Parikaapeli suojattu kat6 UC400S 4P U/FTP ,5 500 Parikaapeli suojattu dual kat6 UC400 S23 2x4P U/FTP * 6,5x HF Parikaapeli suojattu kat6 UC400S 4P F/UTP HF ,5 500 Parikaapeli suojattu dual kat6 UC400DS 2x4P F/UTP HF * 6,5x Parikaapeli suojattu dual kat6 UC400DS 2x4P F/UTP HF FRNC-C ,5x Parikaapelit kat6a suojattu, Draka Rakenne:.. 2 paria yhden foliosuojan sisällä Suojaus:.. Folio vaipan alla Vaippa:. Sininen halogeeniton Johtimen halkaisija (mm): 0,56 (AWG23) Nopeuskerroin:.. 0,79 Ø (mm) Pakkaus (tukkuerä) Parikaapeli suojattu kat6a UC500 AS23 CAT6A F/FTP 4P LSHF ,5 500 Parikaapel suojattu dual kat6a UC500 AS23 CAT6A F/FTP 2x4P HF ,5x

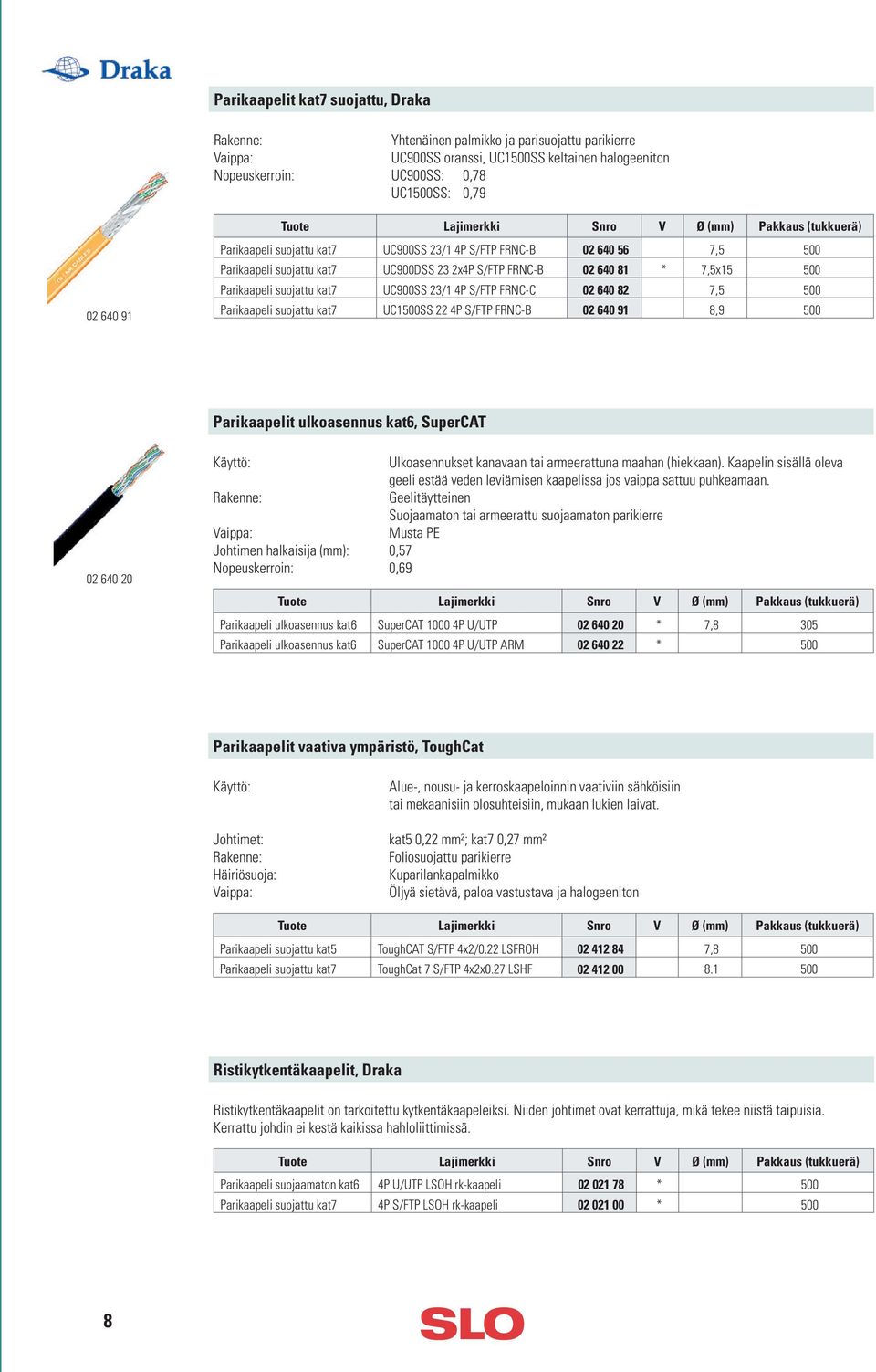

8 Parikaapelit kat7 suojattu, Draka Rakenne:.. Yhtenäinen palmikko ja parisuojattu parikierre Vaippa:. UC900SS oranssi, UC1500SS keltainen halogeeniton Nopeuskerroin:.. UC900SS: 0,78. UC1500SS: 0, Ø (mm) Pakkaus (tukkuerä) Parikaapeli suojattu kat7 UC900SS 23/1 4P S/FTP FRNC-B ,5 500 Parikaapeli suojattu kat7 UC900DSS 23 2x4P S/FTP FRNC-B * 7,5x Parikaapeli suojattu kat7 UC900SS 23/1 4P S/FTP FRNC-C ,5 500 Parikaapeli suojattu kat7 UC1500SS 22 4P S/FTP FRNC-B ,9 500 Parikaapelit ulkoasennus kat6, SuperCAT Käyttö:. Ulkoasennukset kanavaan tai armeerattuna maahan (hiekkaan). Kaapelin sisällä oleva. geeli estää veden leviämisen kaapelissa jos vaippa sattuu puhkeamaan. Rakenne:.. Geelitäytteinen. Suojaamaton tai armeerattu suojaamaton parikierre Vaippa:. Musta PE Johtimen halkaisija (mm): 0,57 Nopeuskerroin:.. 0,69 Ø (mm) Pakkaus (tukkuerä) Parikaapeli ulkoasennus kat6 SuperCAT P U/UTP * 7,8 305 Parikaapeli ulkoasennus kat6 SuperCAT P U/UTP ARM * 500 Parikaapelit vaativa ympäristö, ToughCat Käyttö:. Alue-, nousu- ja kerroskaapeloinnin vaativiin sähköisiin. tai mekaanisiin olosuhteisiin, mukaan lukien laivat. Johtimet:.. kat5 0,22 mm²; kat7 0,27 mm² Rakenne:.. Foliosuojattu parikierre Häiriösuoja:.. Kuparilankapalmikko Vaippa:. Öljyä sietävä, paloa vastustava ja halogeeniton Ø (mm) Pakkaus (tukkuerä) Parikaapeli suojattu kat5 ToughCAT S/FTP 4x2/0.22 LSFROH ,8 500 Parikaapeli suojattu kat7 ToughCat 7 S/FTP 4x2x0.27 LSHF Ristikytkentäkaapelit, Draka Ristikytkentäkaapelit on tarkoitettu kytkentäkaapeleiksi. Niiden johtimet ovat kerrattuja, mikä tekee niistä taipuisia. Kerrattu johdin ei kestä kaikissa hahloliittimissä. Ø (mm) Pakkaus (tukkuerä) Parikaapeli suojaamaton kat6 4P U/UTP LSOH rk-kaapeli * 500 Parikaapeli suojattu kat7 4P S/FTP LSOH rk-kaapeli * 500 8

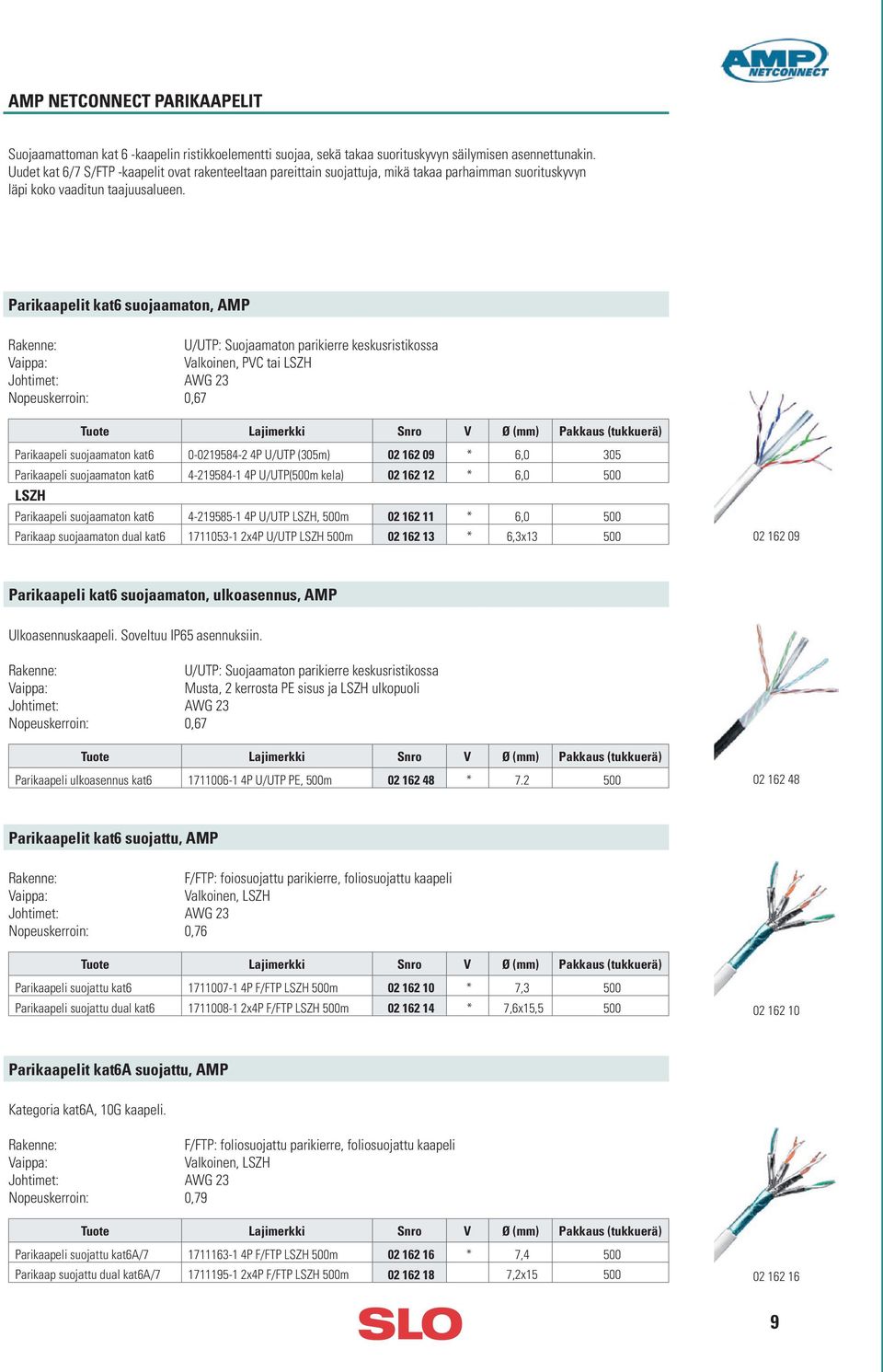

9 AMP NETCONNECT PARIKAAPELIT Suojaamattoman kat 6 -kaapelin ristikkoelementti suojaa, sekä takaa suorituskyvyn säilymisen asennettunakin. Uudet kat 6/7 S/FTP -kaapelit ovat rakenteeltaan pareittain suojattuja, mikä takaa parhaimman suorituskyvyn läpi koko vaaditun taajuusalueen. Parikaapelit kat6 suojaamaton, AMP Rakenne:.. U/UTP: Suojaamaton parikierre keskusristikossa Vaippa:. Valkoinen, PVC tai LSZH Johtimet:.. AWG 23 Nopeuskerroin:.. 0,67 Ø (mm) Pakkaus (tukkuerä) Parikaapeli suojaamaton kat P U/UTP (305m) * 6,0 305 Parikaapeli suojaamaton kat P U/UTP(500m kela) * 6,0 500 LSZH Parikaapeli suojaamaton kat P U/UTP LSZH, 500m * 6,0 500 Parikaap suojaamaton dual kat x4P U/UTP LSZH 500m * 6,3x Parikaapeli kat6 suojaamaton, ulkoasennus, AMP Ulkoasennuskaapeli. Soveltuu IP65 asennuksiin. Rakenne:.. U/UTP: Suojaamaton parikierre keskusristikossa Vaippa:. Musta, 2 kerrosta PE sisus ja LSZH ulkopuoli Johtimet:.. AWG 23 Nopeuskerroin:.. 0,67 Ø (mm) Pakkaus (tukkuerä) Parikaapeli ulkoasennus kat P U/UTP PE, 500m * Parikaapelit kat6 suojattu, AMP Rakenne:.. F/FTP: foiosuojattu parikierre, foliosuojattu kaapeli Vaippa:. Valkoinen, LSZH Johtimet:.. AWG 23 Nopeuskerroin:.. 0,76 Ø (mm) Pakkaus (tukkuerä) Parikaapeli suojattu kat P F/FTP LSZH 500m * 7,3 500 Parikaapeli suojattu dual kat x4P F/FTP LSZH 500m * 7,6x15, Parikaapelit kat6a suojattu, AMP Kategoria kat6a, 10G kaapeli. Rakenne:.. F/FTP: foliosuojattu parikierre, foliosuojattu kaapeli Vaippa:. Valkoinen, LSZH Johtimet:.. AWG 23 Nopeuskerroin:.. 0,79 Ø (mm) Pakkaus (tukkuerä) Parikaapeli suojattu kat6a/ P F/FTP LSZH 500m * 7,4 500 Parikaap suojattu dual kat6a/ x4P F/FTP LSZH 500m ,2x

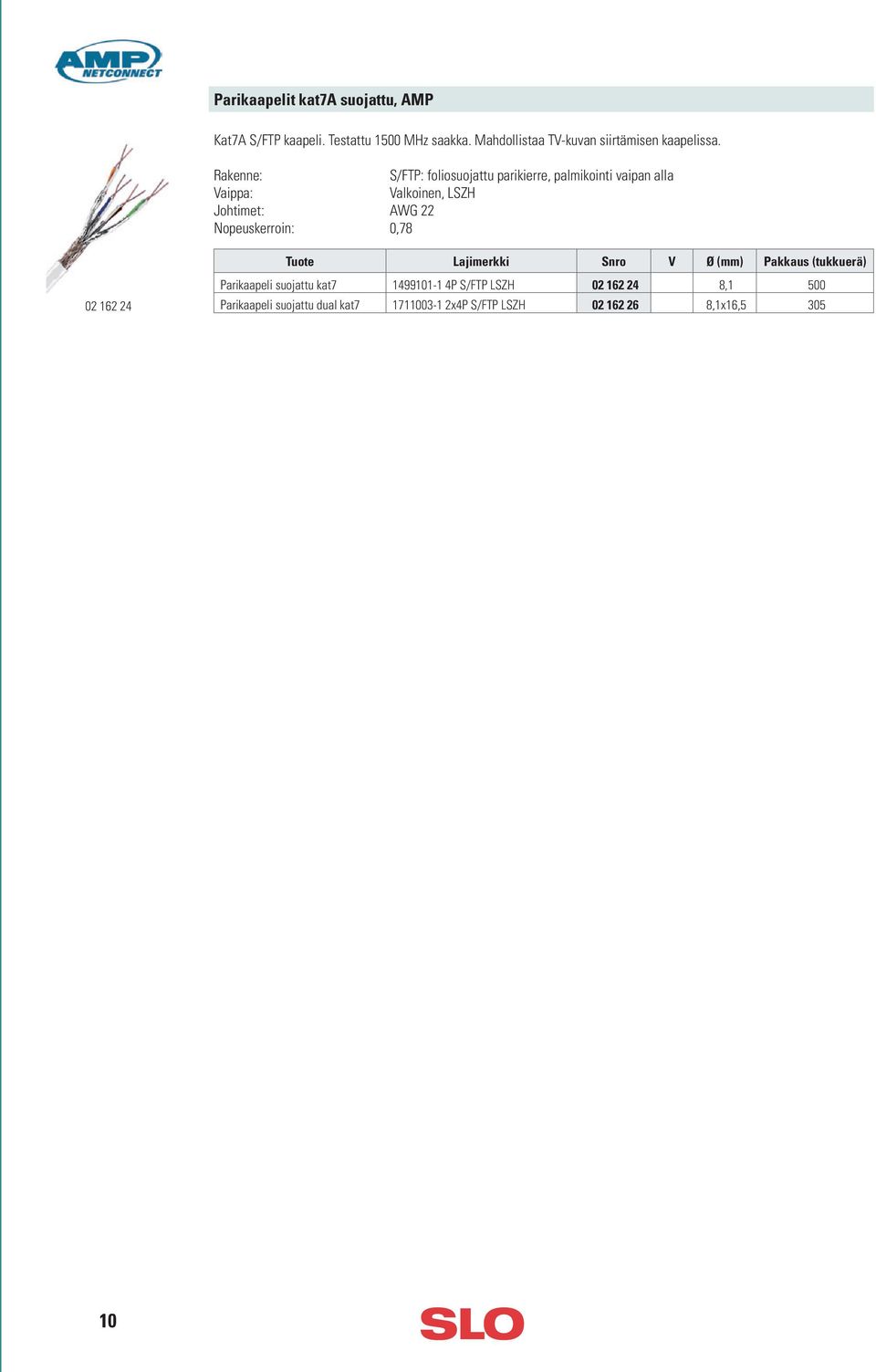

10 Parikaapelit kat7a suojattu, AMP Kat7A S/FTP kaapeli. Testattu 1500 MHz saakka. Mahdollistaa TV-kuvan siirtämisen kaapelissa. Rakenne:.. S/FTP: foliosuojattu parikierre, palmikointi vaipan alla Vaippa:. Valkoinen, LSZH Johtimet:.. AWG 22 Nopeuskerroin:.. 0, Ø (mm) Pakkaus (tukkuerä) Parikaapeli suojattu kat P S/FTP LSZH ,1 500 Parikaapeli suojattu dual kat x4P S/FTP LSZH ,1x16,

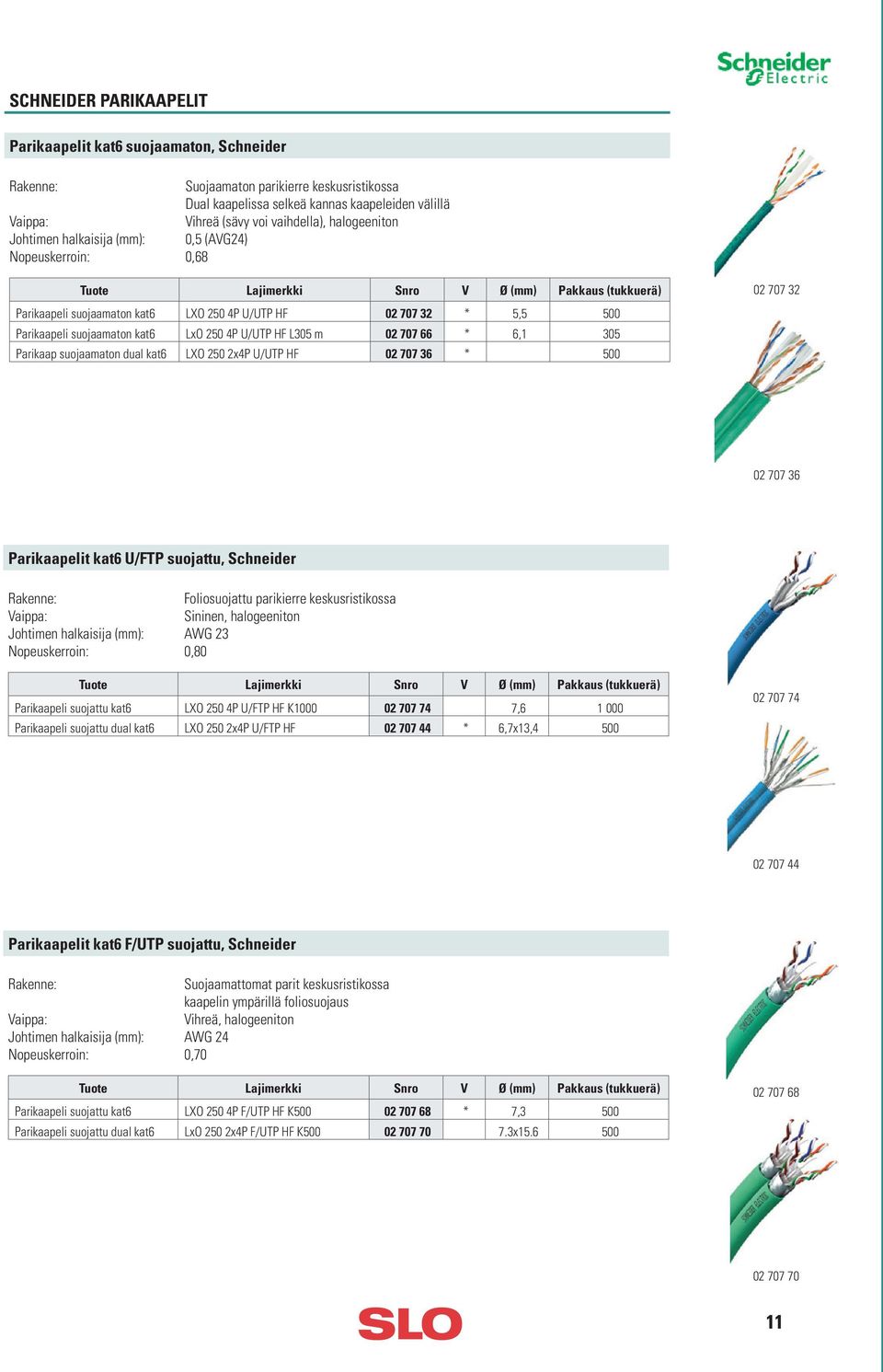

11 SCHNEIDER PARIKAAPELIT Parikaapelit kat6 suojaamaton, Schneider Rakenne:.. Suojaamaton parikierre keskusristikossa. Dual kaapelissa selkeä kannas kaapeleiden välillä Vaippa:. Vihreä (sävy voi vaihdella), halogeeniton Johtimen halkaisija (mm): 0,5 (AVG24) Nopeuskerroin:.. 0,68 Ø (mm) Pakkaus (tukkuerä) Parikaapeli suojaamaton kat6 LXO 250 4P U/UTP HF * 5,5 500 Parikaapeli suojaamaton kat6 LxO 250 4P U/UTP HF L305 m * 6,1 305 Parikaap suojaamaton dual kat6 LXO 250 2x4P U/UTP HF * Parikaapelit kat6 U/FTP suojattu, Schneider Rakenne:.. Foliosuojattu parikierre keskusristikossa Vaippa:. Sininen, halogeeniton Johtimen halkaisija (mm): AWG 23 Nopeuskerroin:.. 0,80 Ø (mm) Pakkaus (tukkuerä) Parikaapeli suojattu kat6 LXO 250 4P U/FTP HF K , Parikaapeli suojattu dual kat6 LXO 250 2x4P U/FTP HF * 6,7x13, Parikaapelit kat6 F/UTP suojattu, Schneider Rakenne:.. Suojaamattomat parit keskusristikossa. kaapelin ympärillä foliosuojaus Vaippa:. Vihreä, halogeeniton Johtimen halkaisija (mm): AWG 24 Nopeuskerroin:.. 0,70 Ø (mm) Pakkaus (tukkuerä) Parikaapeli suojattu kat6 LXO 250 4P F/UTP HF K * 7,3 500 Parikaapeli suojattu dual kat6 LxO 250 2x4P F/UTP HF K x

12 Parikaapelit kat6 suojaamaton ulkoasennus, Schneider Sisä/ulkoasennuskaapeli. Kaapelia ei ole tarkoitettu pysyvää vedessä olemista varten, mutta se on pitkittäisvesisuojattu koskien kostetutta, sadetta, ilmankosteutta sekä UV-valonkestoa. Tämä kaapelirakenne sopii myös sisäasennuksiin. Rakenne:.. Suojaamaton parikierre keskusristikossa Vaippa:. Musta, halogeeniton kaksoiskuori sisempänä PE-muovia Johtimen halkaisija (mm): 0,5 (AVG24) Nopeuskerroin:.. 0, Ø (mm) Pakkaus (tukkuerä) Parikaapeli sisä/ulko kat6 LXO 250 4P U/UTP HF * 7,2 500 Parikaapelit kat6a suojattu, Schneider Rakenne:.. Suojaamaton parikierre ristikossa. Kaapelin ympärillä yhteinen foliosuojaus Vaippa:. Vihreä halogeeniton Johtimen halkaisija.. AWG 24 Nopeuskerroin:.. 0, Ø (mm) Pakkaus (tukkuerä) Parikaapeli suojattu kat6a LXO 500 4P F/UTP HF * Parikaapeli suojatu dual kat6a LxO 500 2x4P F/UTP HF K x Parikaapelit kat7 suojattu, Schneider Rakenne:.. Yhtenäinen palmikko ja parisuojattu parikierre, S/STP Vaippa:. Vihreä halogeeniton Johtimen halkaisija (mm): 0,57 (AVG23) Nopeuskerroin:.. 0,8 Ø (mm) Pakkaus (tukkuerä) Parikaapeli suojattu kat7 STR LXO 4P S/FTP HF ,

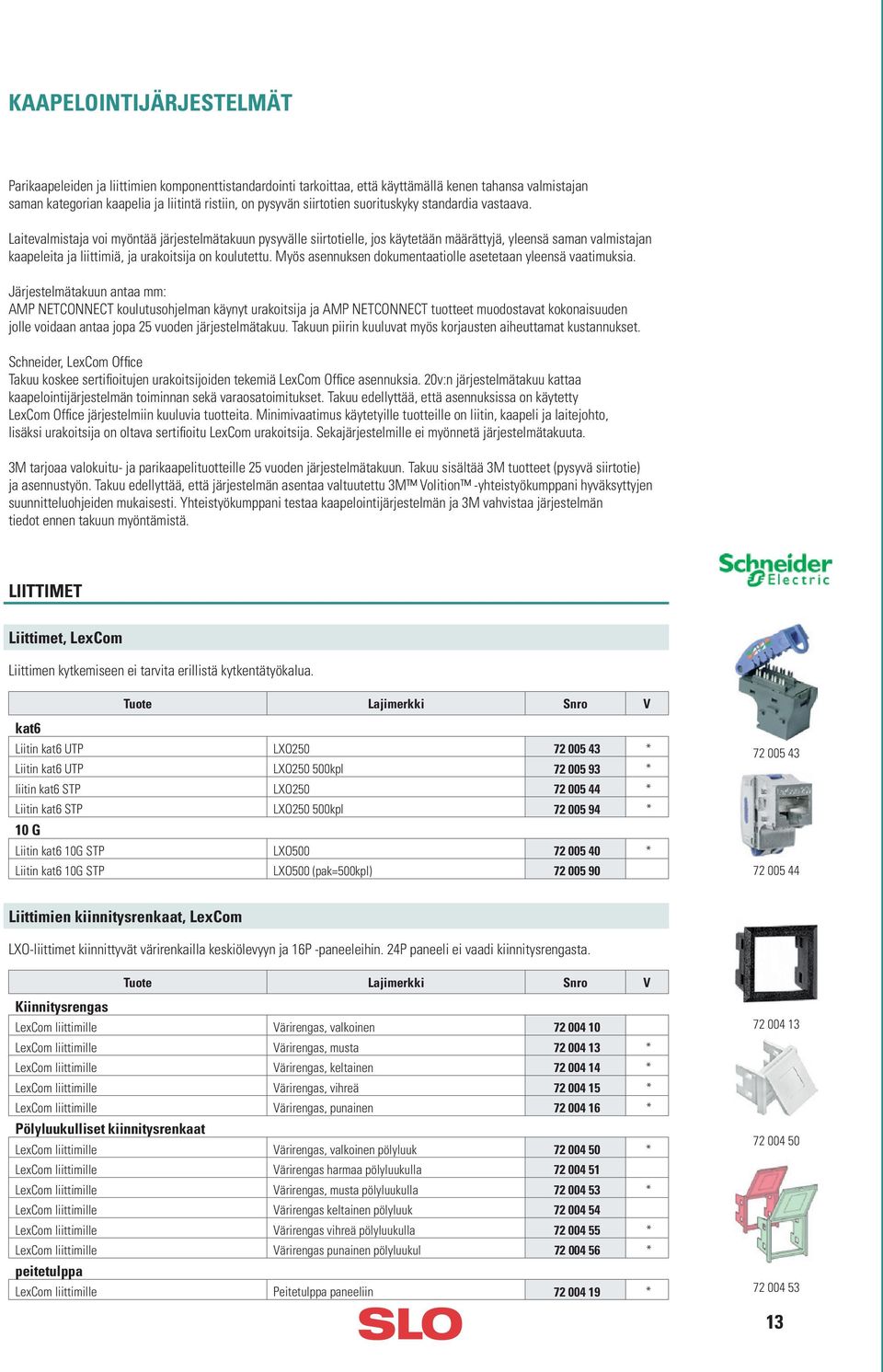

13 KAAPELOINTIJÄRJESTELMÄT Parikaapeleiden ja liittimien komponenttistandardointi tarkoittaa, että käyttämällä kenen tahansa valmistajan saman kategorian kaapelia ja liitintä ristiin, on pysyvän siirtotien suorituskyky standardia vastaava. Laitevalmistaja voi myöntää järjestelmätakuun pysyvälle siirtotielle, jos käytetään määrättyjä, yleensä saman valmistajan kaapeleita ja liittimiä, ja urakoitsija on koulutettu. Myös asennuksen dokumentaatiolle asetetaan yleensä vaatimuksia. Järjestelmätakuun antaa mm: AMP NETCONNECT koulutusohjelman käynyt urakoitsija ja AMP NETCONNECT tuotteet muodostavat kokonaisuuden jolle voidaan antaa jopa 25 vuoden järjestelmätakuu. Takuun piirin kuuluvat myös korjausten aiheuttamat kustannukset. Schneider, LexCom Office Takuu koskee sertifioitujen urakoitsijoiden tekemiä LexCom Office asennuksia. 20v:n järjestelmätakuu kattaa kaapelointijärjestelmän toiminnan sekä varaosatoimitukset. Takuu edellyttää, että asennuksissa on käytetty LexCom Office järjestelmiin kuuluvia tuotteita. Minimivaatimus käytetyille tuotteille on liitin, kaapeli ja laitejohto, lisäksi urakoitsija on oltava sertifioitu LexCom urakoitsija. Sekajärjestelmille ei myönnetä järjestelmätakuuta. 3M tarjoaa valokuitu- ja parikaapelituotteille 25 vuoden järjestelmätakuun. Takuu sisältää 3M tuotteet (pysyvä siirtotie) ja asennustyön. Takuu edellyttää, että järjestelmän asentaa valtuutettu 3M Volition -yhteistyökumppani hyväksyttyjen suunnitteluohjeiden mukaisesti. Yhteistyökumppani testaa kaapelointijärjestelmän ja 3M vahvistaa järjestelmän tiedot ennen takuun myöntämistä. LIITTIMET Liittimet, LexCom Liittimen kytkemiseen ei tarvita erillistä kytkentätyökalua. kat6 Liitin kat6 UTP LXO * Liitin kat6 UTP LXO kpl * liitin kat6 STP LXO * Liitin kat6 STP LXO kpl * 10 G Liitin kat6 10G STP LXO * Liitin kat6 10G STP LXO500 (pak=500kpl) Liittimien kiinnitysrenkaat, LexCom LXO-liittimet kiinnittyvät värirenkailla keskiölevyyn ja 16P -paneeleihin. 24P paneeli ei vaadi kiinnitysrengasta. Kiinnitysrengas LexCom liittimille Värirengas, valkoinen LexCom liittimille Värirengas, musta * LexCom liittimille Värirengas, keltainen * LexCom liittimille Värirengas, vihreä * LexCom liittimille Värirengas, punainen * Pölyluukulliset kiinnitysrenkaat LexCom liittimille Värirengas, valkoinen pölyluuk * LexCom liittimille Värirengas harmaa pölyluukulla LexCom liittimille Värirengas, musta pölyluukulla * LexCom liittimille Värirengas keltainen pölyluuk LexCom liittimille Värirengas vihreä pölyluukulla * LexCom liittimille Värirengas punainen pölyluukul * peitetulppa LexCom liittimille Peitetulppa paneeliin *

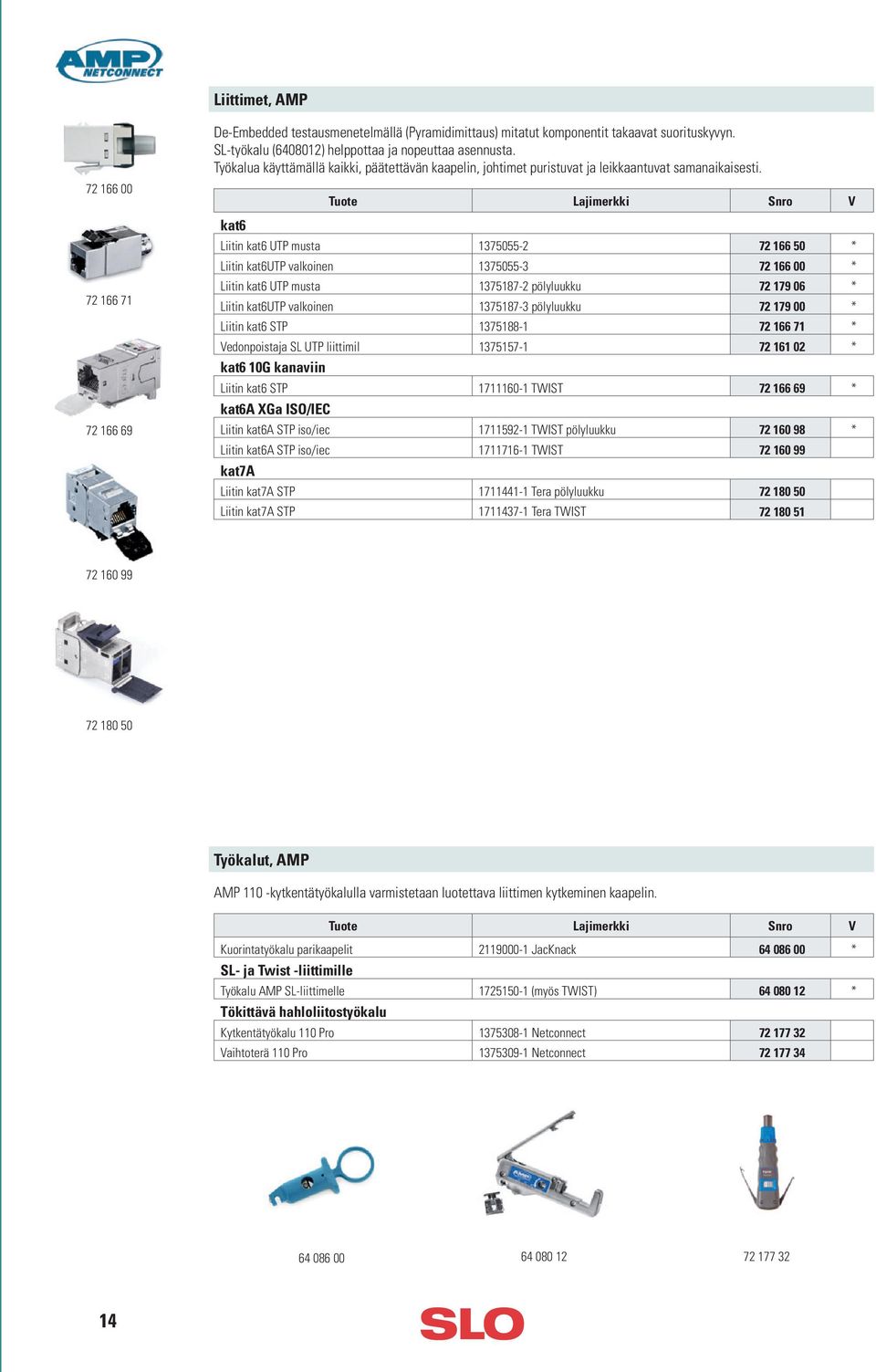

14 Liittimet, AMP De-Embedded testausmenetelmällä (Pyramidimittaus) mitatut komponentit takaavat suorituskyvyn. SL-työkalu ( ) helppottaa ja nopeuttaa asennusta. Työkalua käyttämällä kaikki, päätettävän kaapelin, johtimet puristuvat ja leikkaantuvat samanaikaisesti. kat6 Liitin kat6 UTP musta * Liitin kat6utp valkoinen * Liitin kat6 UTP musta pölyluukku * Liitin kat6utp valkoinen pölyluukku * Liitin kat6 STP * Vedonpoistaja SL UTP liittimil * kat6 10G kanaviin Liitin kat6 STP TWIST * kat6a XGa ISO/IEC Liitin kat6a STP iso/iec TWIST pölyluukku * Liitin kat6a STP iso/iec TWIST kat7a Liitin kat7a STP Tera pölyluukku Liitin kat7a STP Tera TWIST Työkalut, AMP AMP 110 -kytkentätyökalulla varmistetaan luotettava liittimen kytkeminen kaapelin. Kuorintatyökalu parikaapelit JacKnack * SL- ja Twist -liittimille Työkalu AMP SL-liittimelle (myös TWIST) * Tökittävä hahloliitostyökalu Kytkentätyökalu 110 Pro Netconnect Vaihtoterä 110 Pro Netconnect

15 Liittimet, 3M Volition 3M Volition liittimet ylittävät yleiskaapelointistandardien vaatimukset. Liittimen asennuksessa ei tarvita erikoistyökaluja eli se on ns. työkaluton. Sen voi avata ja kytkeä useita kertoja uudelleen. Liitin vie vähän tilaa syvyyssuunnassa ja kaapelin tulosuunta on valittavissa liittimen ala- tai yläpuolelta. Liittimessä on oma pölysuoja joka toimii aina, kun liitin ei ole käytössä. Suurpakkauksena STP-liitin on kaksiosainen: Liitinrunko ja suojan takaosa erillisinä tuotteina. Yksittäispakkaus sisältää liittimen ja suojan. UTP-liittimiä on saatavissa eri värejä. kat6 Liitin kat6 UTP VOL-OCK6-U * Liitin kat6 UTP musta VOL-OCK6-U8-BK (pak=8kpl) * Liitin kat6 UTP VOL-OCK6-UB (pak = 480kpl) * Liitin kat6 STP VOL-OCK6-S8 pak = 8 kpl * kat6a Liitin kat6a STP VO6ASE8 (pak=8kpl) Liitin kat6a STP VO6ASEB (pak=480kpl) , -24 Liittimet, ABB Liitin RJ11 kat3 UTP CEL31.RJ * Liitin kat6 UTP CEL30.U * Liitin kat6 UTP musta CEL30.U6B * Jatkoliitin parikaapelille Liittimellä on mahdollista jatkaa 4-parinen suojaamaton tai suojattu kat5- tai kat6- kaapeli. Kytkentä LSA-kytkentätyökalulla. Jatkoliitin kat6 / kat5 ELKO Link 2074 ( ) * Läpivientiadapteri RJ45 Keystone aukkoon asennettava RJ45/RJ45 kat6 jatkoliitin. Väri on musta. Jatkoliitin RJ45 kat6 keystone KJ9A-C6/BK *

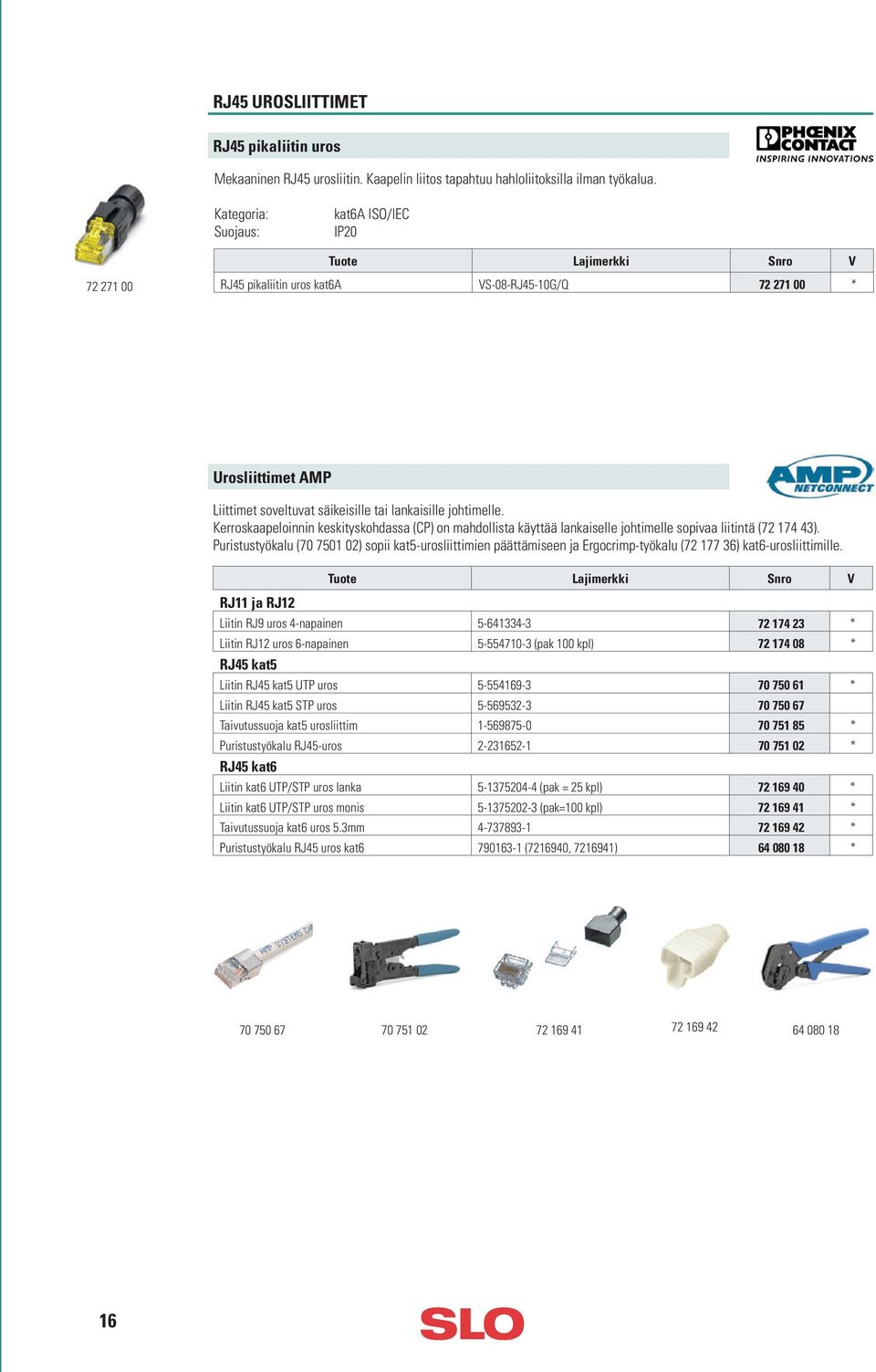

16 RJ45 UROSLIITTIMET RJ45 pikaliitin uros Mekaaninen RJ45 urosliitin. Kaapelin liitos tapahtuu hahloliitoksilla ilman työkalua. Kategoria: Suojaus: kat6a ISO/IEC IP RJ45 pikaliitin uros kat6a VS-08-RJ45-10G/Q * Urosliittimet AMP Liittimet soveltuvat säikeisille tai lankaisille johtimelle. Kerroskaapeloinnin keskityskohdassa (CP) on mahdollista käyttää lankaiselle johtimelle sopivaa liitintä ( ). Puristustyökalu ( ) sopii kat5-urosliittimien päättämiseen ja Ergocrimp-työkalu ( ) kat6-urosliittimille. RJ11 ja RJ12 Liitin RJ9 uros 4-napainen * Liitin RJ12 uros 6-napainen (pak 100 kpl) * RJ45 kat5 Liitin RJ45 kat5 UTP uros * Liitin RJ45 kat5 STP uros Taivutussuoja kat5 urosliittim * Puristustyökalu RJ45-uros * RJ45 kat6 Liitin kat6 UTP/STP uros lanka (pak = 25 kpl) * Liitin kat6 UTP/STP uros monis (pak=100 kpl) * Taivutussuoja kat6 uros 5.3mm * Puristustyökalu RJ45 uros kat ( , ) *

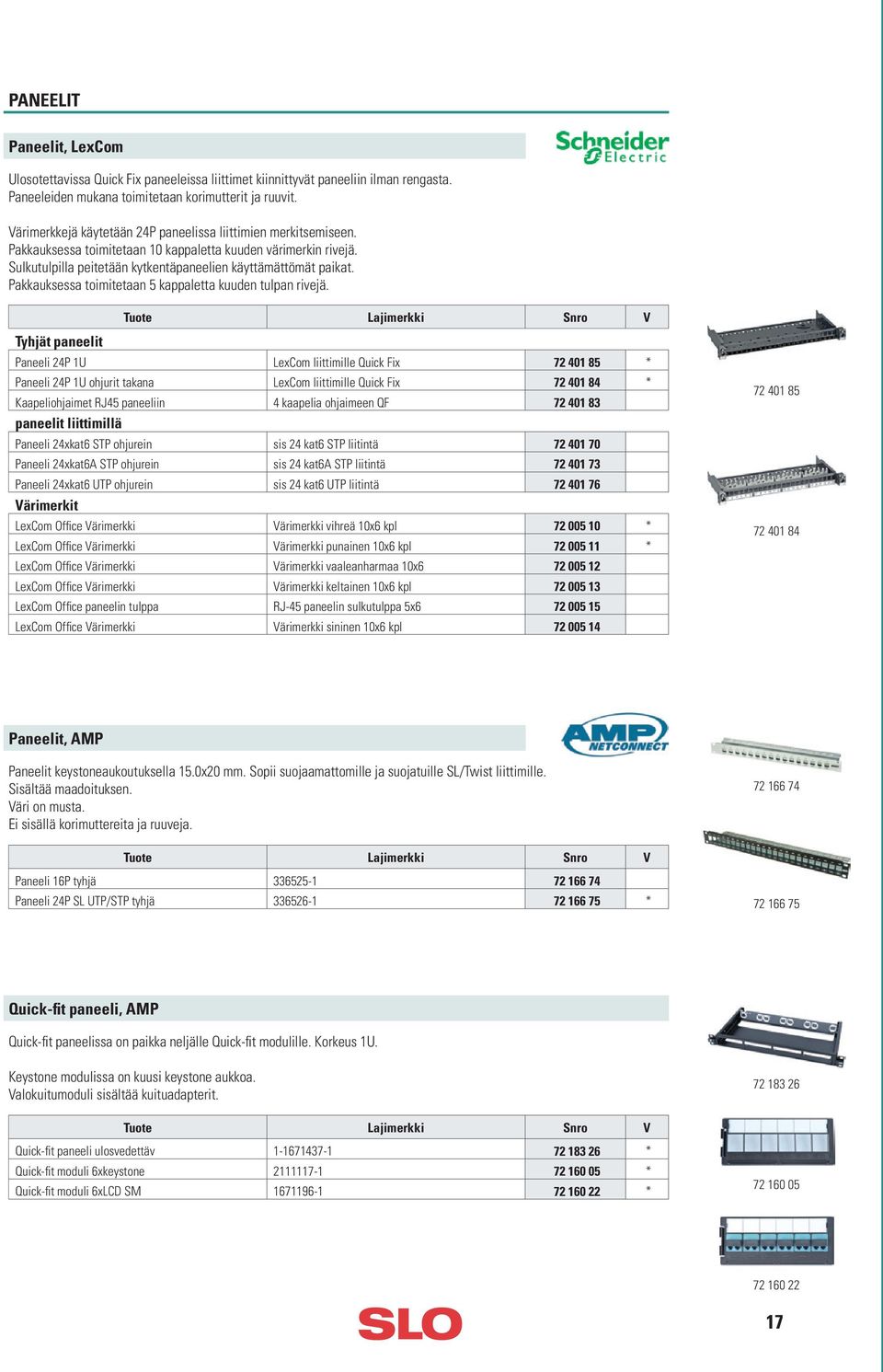

17 PANEELIT Paneelit, LexCom Ulosotettavissa Quick Fix paneeleissa liittimet kiinnittyvät paneeliin ilman rengasta. Paneeleiden mukana toimitetaan korimutterit ja ruuvit. Värimerkkejä käytetään 24P paneelissa liittimien merkitsemiseen. Pakkauksessa toimitetaan 10 kappaletta kuuden värimerkin rivejä. Sulkutulpilla peitetään kytkentäpaneelien käyttämättömät paikat. Pakkauksessa toimitetaan 5 kappaletta kuuden tulpan rivejä. Tyhjät paneelit Paneeli 24P 1U LexCom liittimille Quick Fix * Paneeli 24P 1U ohjurit takana LexCom liittimille Quick Fix * Kaapeliohjaimet RJ45 paneeliin 4 kaapelia ohjaimeen QF paneelit liittimillä Paneeli 24xkat6 STP ohjurein sis 24 kat6 STP liitintä Paneeli 24xkat6A STP ohjurein sis 24 kat6a STP liitintä Paneeli 24xkat6 UTP ohjurein sis 24 kat6 UTP liitintä Värimerkit LexCom Office Värimerkki Värimerkki vihreä 10x6 kpl * LexCom Office Värimerkki Värimerkki punainen 10x6 kpl * LexCom Office Värimerkki Värimerkki vaaleanharmaa 10x LexCom Office Värimerkki Värimerkki keltainen 10x6 kpl LexCom Office paneelin tulppa RJ-45 paneelin sulkutulppa 5x LexCom Office Värimerkki Värimerkki sininen 10x6 kpl Paneelit, AMP Paneelit keystoneaukoutuksella 15.0x20 mm. Sopii suojaamattomille ja suojatuille SL/Twist liittimille. Sisältää maadoituksen. Väri on musta. Ei sisällä korimuttereita ja ruuveja Paneeli 16P tyhjä Paneeli 24P SL UTP/STP tyhjä * Quick-fit paneeli, AMP Quick-fit paneelissa on paikka neljälle Quick-fit modulille. Korkeus 1U. Keystone modulissa on kuusi keystone aukkoa. Valokuitumoduli sisältää kuituadapterit Quick-fit paneeli ulosvedettäv * Quick-fit moduli 6xkeystone * Quick-fit moduli 6xLCD SM *

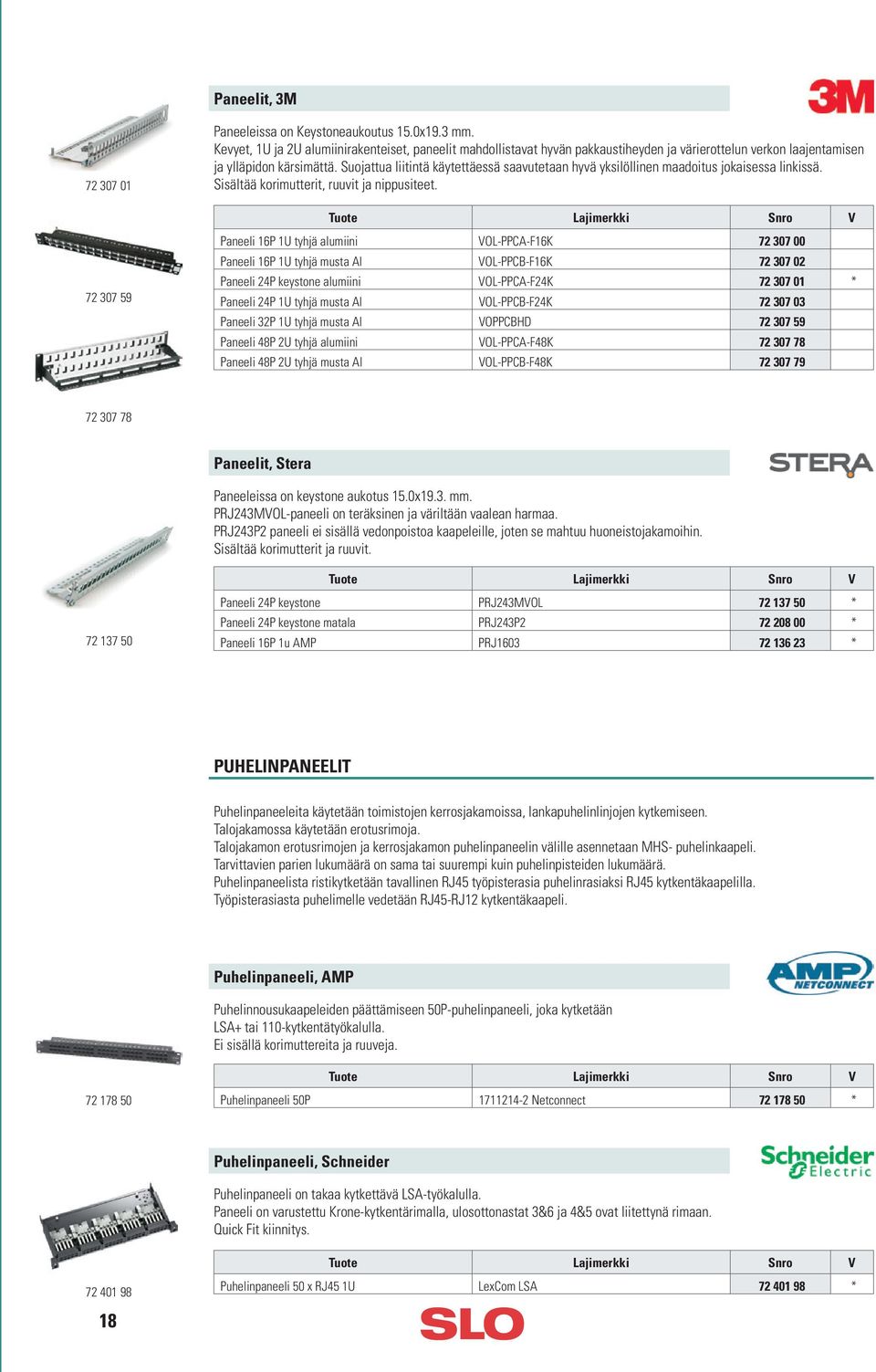

18 Paneelit, 3M Paneeleissa on Keystoneaukoutus 15.0x19.3 mm. Kevyet, 1U ja 2U alumiinirakenteiset, paneelit mahdollistavat hyvän pakkaustiheyden ja värierottelun verkon laajentamisen ja ylläpidon kärsimättä. Suojattua liitintä käytettäessä saavutetaan hyvä yksilöllinen maadoitus jokaisessa linkissä. Sisältää korimutterit, ruuvit ja nippusiteet. Paneeli 16P 1U tyhjä alumiini VOL-PPCA-F16K Paneeli 16P 1U tyhjä musta Al VOL-PPCB-F16K Paneeli 24P keystone alumiini VOL-PPCA-F24K * Paneeli 24P 1U tyhjä musta Al VOL-PPCB-F24K Paneeli 32P 1U tyhjä musta Al VOPPCBHD Paneeli 48P 2U tyhjä alumiini VOL-PPCA-F48K Paneeli 48P 2U tyhjä musta Al VOL-PPCB-F48K Paneelit, Stera Paneeleissa on keystone aukotus 15.0x19.3. mm. PRJ243MVOL-paneeli on teräksinen ja väriltään vaalean harmaa. PRJ243P2 paneeli ei sisällä vedonpoistoa kaapeleille, joten se mahtuu huoneistojakamoihin. Sisältää korimutterit ja ruuvit Paneeli 24P keystone PRJ243MVOL * Paneeli 24P keystone matala PRJ243P * Paneeli 16P 1u AMP PRJ * PUHELINPANEELIT Puhelinpaneeleita käytetään toimistojen kerrosjakamoissa, lankapuhelinlinjojen kytkemiseen. Talojakamossa käytetään erotusrimoja. Talojakamon erotusrimojen ja kerrosjakamon puhelinpaneelin välille asennetaan MHS- puhelinkaapeli. Tarvittavien parien lukumäärä on sama tai suurempi kuin puhelinpisteiden lukumäärä. Puhelinpaneelista ristikytketään tavallinen RJ45 työpisterasia puhelinrasiaksi RJ45 kytkentäkaapelilla. Työpisterasiasta puhelimelle vedetään RJ45-RJ12 kytkentäkaapeli. Puhelinpaneeli, AMP Puhelinnousukaapeleiden päättämiseen 50P-puhelinpaneeli, joka kytketään LSA+ tai 110-kytkentätyökalulla. Ei sisällä korimuttereita ja ruuveja Puhelinpaneeli 50P Netconnect * Puhelinpaneeli, Schneider Puhelinpaneeli on takaa kytkettävä LSA-työkalulla. Paneeli on varustettu Krone-kytkentärimalla, ulosottonastat 3&6 ja 4&5 ovat liitettynä rimaan. Quick Fit kiinnitys Puhelinpaneeli 50 x RJ45 1U LexCom LSA *

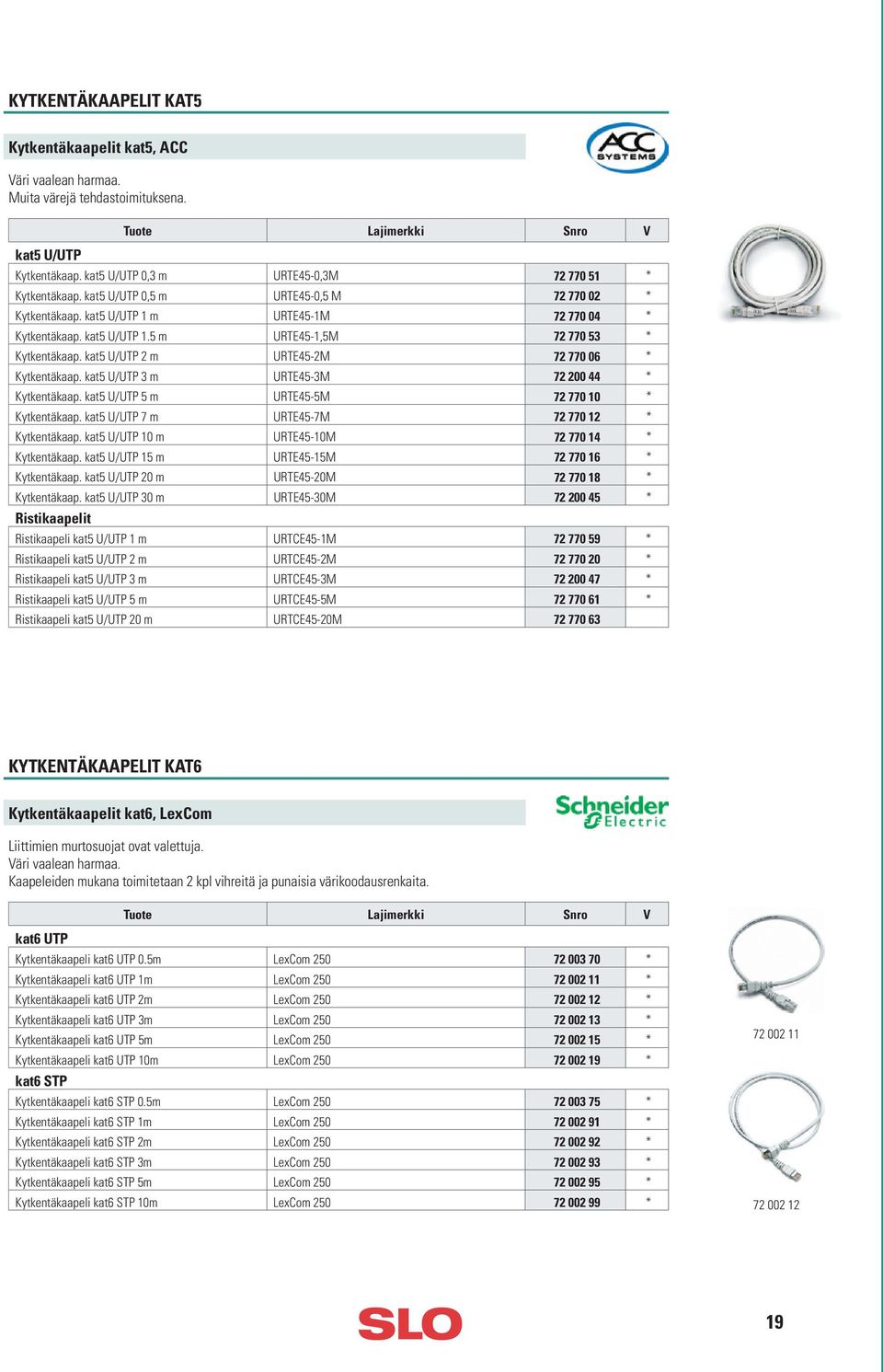

19 KYTKENTÄKAAPELIT KAT5 Kytkentäkaapelit kat5, ACC Väri vaalean harmaa. Muita värejä tehdastoimituksena. kat5 U/UTP Kytkentäkaap. kat5 U/UTP 0,3 m URTE45-0,3M * Kytkentäkaap. kat5 U/UTP 0,5 m URTE45-0,5 M * Kytkentäkaap. kat5 U/UTP 1 m URTE45-1M * Kytkentäkaap. kat5 U/UTP 1.5 m URTE45-1,5M * Kytkentäkaap. kat5 U/UTP 2 m URTE45-2M * Kytkentäkaap. kat5 U/UTP 3 m URTE45-3M * Kytkentäkaap. kat5 U/UTP 5 m URTE45-5M * Kytkentäkaap. kat5 U/UTP 7 m URTE45-7M * Kytkentäkaap. kat5 U/UTP 10 m URTE45-10M * Kytkentäkaap. kat5 U/UTP 15 m URTE45-15M * Kytkentäkaap. kat5 U/UTP 20 m URTE45-20M * Kytkentäkaap. kat5 U/UTP 30 m URTE45-30M * Ristikaapelit Ristikaapeli kat5 U/UTP 1 m URTCE45-1M * Ristikaapeli kat5 U/UTP 2 m URTCE45-2M * Ristikaapeli kat5 U/UTP 3 m URTCE45-3M * Ristikaapeli kat5 U/UTP 5 m URTCE45-5M * Ristikaapeli kat5 U/UTP 20 m URTCE45-20M KYTKENTÄKAAPELIT KAT6 Kytkentäkaapelit kat6, LexCom Liittimien murtosuojat ovat valettuja. Väri vaalean harmaa. Kaapeleiden mukana toimitetaan 2 kpl vihreitä ja punaisia värikoodausrenkaita. kat6 UTP Kytkentäkaapeli kat6 UTP 0.5m LexCom * Kytkentäkaapeli kat6 UTP 1m LexCom * Kytkentäkaapeli kat6 UTP 2m LexCom * Kytkentäkaapeli kat6 UTP 3m LexCom * Kytkentäkaapeli kat6 UTP 5m LexCom * Kytkentäkaapeli kat6 UTP 10m LexCom * kat6 STP Kytkentäkaapeli kat6 STP 0.5m LexCom * Kytkentäkaapeli kat6 STP 1m LexCom * Kytkentäkaapeli kat6 STP 2m LexCom * Kytkentäkaapeli kat6 STP 3m LexCom * Kytkentäkaapeli kat6 STP 5m LexCom * Kytkentäkaapeli kat6 STP 10m LexCom *

20 Kytkentäkaapelit kat6, AMP Tehdasvalmiit kytkentäkaapelit täyttävät kategorian 6 vaatimukset ja takaavat kanavan toiminnan luokassa E. Liittimet ovat varustettu metallisella vedonpoistolla ja lisäksi erillinen taivutussuoja on suojaamassa lukitusta kat6 UTP Kytkentäkaap kat6 UTP 1 m LSZH * Kytkentäkaap kat6utp 1.5m LSZH Kytkentäkaap kat6 UTP 2 m LSZH * Kytkentäkaap kat6 UTP 3 m LSZH * Kytkentäkaap kat6 UTP 5 m LSZH * Kytkentäk. kat6 UTP 10 m LSZH kat6 STP / kat6a / 10G Kytkentäk kat6 STP 1m LSZH MHz * Kytkentäk kat6 STP 2m LSZH MHz * Kytkentäk kat6 STP 3m LSZH MHz * Kytkentäk kat6 STP 5m LSZH MHz * Kytkentäk kat6 STP 6m LSZH MHz Kytkentäk kat6 STP 7.5m LSZH MHz * Kytkentäk kat6 STP 12.5m LSZH MHz * Kytkentäk kat6 STP 20m LSZH MHz Kytkentäkaapelit kat6, ACC Väri vaalean harmaa. Muut värit tehdastoimituksena. kat6 U/UTP Kytkentäk kulma kat6 UTP 0.6m 6URTA45-0.6m * Kytkentäkaap. kat6 U/UTP 1 m 6URT45-1M * Kytkentäkaap. kat6 U/UTP 1.5 m 6URT45-1,5M * Kytkentäkaap. kat6 U/UTP 2 m 6URT45-2M * Kytkentäkaap. kat6 U/UTP 3 m 6URT45-3M * Kytkentäkaap. kat6 U/UTP 5 m 6URT45-5M * Kytkentäkaap. kat6 U/UTP 7 m 6URT45-7M * Kytkentäkaap. kat6 U/UTP 10 m 6URT45-10M * Kytkentäkaap. kat6 U/UTP 15 m 6URT45-15M * Kytkentäkaap. kat6 U/UTP 20 m 6URT45-20M * Kytkentäkaap. kat6 U/UTP 30 m 6URT45-30M * kat6 U/UTP sininen Kytkentäkaap. kat6 U/UTP 2 m 6URT45-2M/BL Kytkentäkaap. kat6 U/UTP 5 m 6URT45-5M/BL Kytkentäkaap. kat6 U/UTP 10 m 6URT45-10M/BL Kytkentäkaap. kat6 U/UTP 15 m 6URT45-15M/BL Kytkentäkaap. kat6 U/UTP 20 m 6URT45-20M/BL Ristikaapelit Ristikaapeli kat6 U/UTP 1 m 6URTC45-1M

21 KYTKENTÄKAAPELIT KAT6A Kytkentäkaapelit kat6a, LexCom Kytkentäkaapeli kat6astp 0.5m LXO Kytkentäkaapeli kat6a STP 1m LXO Kytkentäkaapeli kat6a STP 2m LxO Kytkentäkaapeli kat6a STP 3m LxO Kytkentäkaapeli kat6a STP 5m LxO Kytkentäkaapelit kat6a, AMP Kytkentäkaapeli kat6as 1 m Kytkentäkaapeli kat6as 2 m Kytkentäkaapeli kat6as 3 m Kytkentäkaapeli kat6as 5 m Kytkentäkaapeli kat6as 10 m KYTKENTÄKAAPELIT KAT7 Kytkentäkaapelit kat7, AMP Tera/Tera Kytkentäkaapeli kat7 S/FTP 1 m Tera-Tera Kytkentäkaapeli kat7 S/FTP 2 m Tera-Tera Kytkentäkaapeli kat7 S/FTP 3 m Tera-Tera Kytkentäkaapeli kat7 S/FTP 5 m Tera-Tera Tera/RJ45 kat6 Kytkentäkaap. kat6/7 S/FTP 1 m Tera-RJ Kytkentäkaap. kat6/7 S/FTP 2 m Tera-RJ Kytkentäkaap. kat6/7 S/FTP 3 m Tera-RJ Kytkentäkaap. kat6/7 S/FTP 5 m Tera-RJ

22 KESKITYSPISTEKAAPELIT KAT6 Keskityspistekaapelit kat6, AMP CP-kaapeleita käytetään esimerkiksi siirrettävien pistorasiapylväiden kanssa. Kaapelin toisessa päässä (CP) on urosliitin ja toisessa päässä naarasliitin, joka asennetaan pylvään keskiölevyyn kat6 UTP CP-kaapeli kat6 UTP 5 m CP-kaapeli kat6 UTP 7,5 m * CP-kaapeli kat6 UTP 10 m * CP-kaapeli kat6 UTP 15 m CP-kaapeli kat6 UTP 20 m kat6 STP CP-kaapeli kat6 STP 5 m CP-kaapeli kat6 STP 7,5 m * CP-kaapeli kat6 STP 10 m CP-kaapeli kat6 STP 15 m CP-kaapeli kat6 STP 20 m KESKITYSPISTEKAAPELIT KAT6A Keskityspistekaapelit kat6a, AMP CP-kaapeli XGa kat6a STP 5 m CP-kaapeli XGa kat6a STP 7,5 m CP-kaapeli XGa kat6a STP 10 m CP-kaapeli XGa kat6a STP 15 m CP-kaapeli XGa kat6a STP 20 m RASIAT JA KESKIÖLEVYT SCHNEIDER Rasiat, LexCom Artic Rasia sisältää keskiölevyn (70 x 70) mm, asennusrenkaan, liittimet ja liittimen värilliset kiinnitysrenkaat (vihreä ja punainen) kat6 suora keskiölevy Datarasia 2xRJ45 kat6 UTP LexCom Artic * Datarasia 2xRJ45 kat6 STP LexCom Artic * kat6 vino keskiölevy Datarasia 2xRJ45 kat6 UTP LexCom Artic vino * Datarasia 2xRJ45 kat6 STP LexCom Artic vino * Rasiat, LexCom 48x48 mm Rasia sisältää keskiölevyn (48 x 48) mm, asennusrenkaan, liittimet ja liittimen värilliset kiinnitysrenkaat (vihreä ja punainen) Datarasia 2xRJ45 kat6 UTP LexCom 48x * 22
