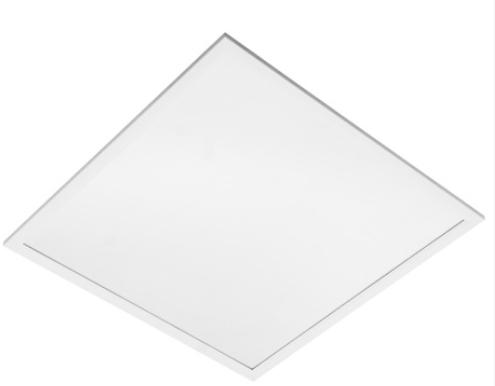

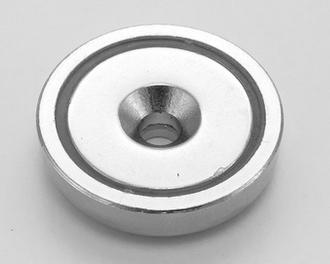

1 LED Delia 1 LED Paneeli-tarvikkeet LED Paneeli-tarvikkeet LED-paneelien kiinnitys- ja ripustussarjat Pinta-asennuskehys - kehys kiinnitetään kattoon - paneeli työnnetään kehykseen - kehyksen pääty suljetaan Koot: 600x600, 600x300 ja 1200x300 mm Pinta-asennusmagneetit - magneetit kiinnitetään ruuvilla kattoon - paneeli asetetaan paikalleen magneettien varaan Tarvittava määrä magneetteja - 300x300, 600x600, 600x300, 1200x300mm: 4kpl/paneeli x600, 1500x300 mm: 6kpl/paneeli Upotuskehys - kehys kiinnitetään upotusaukkoon - paneeli asetetaan upotuskehykseen Koot: 600x600, 600x300 ja 1200x300 mm Ripustussarja MZHX11RIPUST 1200x300 mm paneeliin Ripustussarja MZHQ22RIPUST ja MZHUQ22RIPUST Nelipisteripustus, vaijerin pituus 2m Paneelikehyksessä paikka ripustusnupille - MLP: MZHQ22, nuppi pujotetaan aukosta hahloon - MPPN: MZHUQ22 nuppi pujotetaan ripustussarjaan kuuluvaan metallilevyyn MZHQ22 Tekniset tiedot Tyyppi Osa Mitat MPP600KOTE Pinta-asennuskehys 600 x 600 mm MPP600BKOTE Pinta-asennuskehys 600 x 300 mm MPP600CKOTE Pinta-asennuskehys 1200 x 300 mm MPPMAGNKIINN Pinta-asennusmagneetti MPP600ASKEHYS Upotuskehys 600 x 600 mm MPP600BASKEHYS Upotuskehys 600 x 300 mm MPP600CASKEHYS Upotuskehys 1200 x 300 mm MZHQ22RIPUST Ripustussarja MLP 4kpl, 2000 mm MZHUQ22RIPUST Ripustussarja MPPN 4kpl, 2000 mm MZHUQ22 MZHX11RIPUST Ripustussarja 300mm paneeleille

2 LED Delia 1 Paneeli LED Asennus T-listakattoon 1. Avaa liitäntälaitteen kansi ruuvimeisselillä 2. Poista liitäntäkotelon kansi 5. Pujota paneeli paikoilleen asennusaukkoon T-listojen varaan

3 Pinta-asennus kattoon asennuskehyksen avulla 1. Kiinnitä kehys kattoon ruuveilla kehyksen kiinnitysreikien kohdista. 2. Poista liitäntäkotelon kansi 5. Irrota kehyksen pääty vetämällä ulospäin. Pääty on kiinni kahdella magneetilla. 6. Pujota paneeli paikoilleen kehykseen ja liu'uta pääty takaisin siten että magneetit lukitsevat päädyn. Pinta-asennus kattoon magneettikiinnikkeiden avulla Asennus muuten kuten pinta-asennus kehyksellä, mutta kehyksen sijaan kattoon kiinnitetään magneettikiinnikkeet, joiden varaan paneeli asetetaan. Liitäntälaitteen paikka on tällöin mietittävä erikseen koska se ei mahdu paneelin päälle

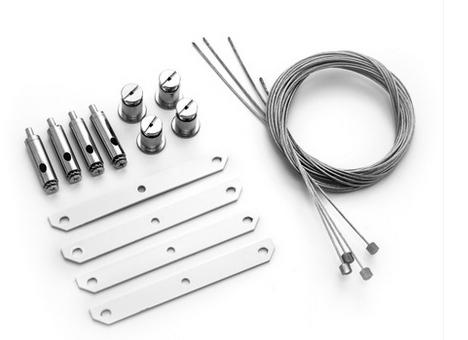

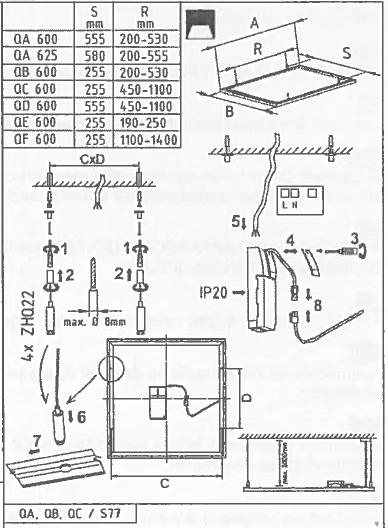

4 Asennus ripustukseen ripustussarjan (M)ZHQ22 avulla 0. Kiinnitä asennusholkit kattoon max. 4mm ruuveilla, kanta ømax 8mm (ei toimituksessa) Pujota vaijerit kierreholkkeihin ja kierrä holkit kiinni katossa oleviin asennusholkkeihin 1. Kiinnitä pikalukitusosa paneeliin tulevaan kannatusholkkiin (jos ei ole valmiiksi kiinnitettynä) 2. Kierrä mutteri kannatinholkin kierteisiin 3,4. Poista liitäntäkotelon kansi 5. Kytke 220V syöttö ohjaustapaa vastaavasti kytkentäkuvan mukaisesti 6. Pujota vaijerin vapaa pää paneeliin tulevaan kannatiholkkiin, kiinnittyy pikalukituksella ilman työkaluja 7. Pujota kannatinholkissa oleva mutteri paneelin uran levennyksestä uraan ja liu'uta urassa haluttuun kohtaan 8. Kyke liitäntälaite paneeliin. Varmista että liittimet ovat tukevasti yhdessä. (M)ZHQ22 (M)ZHUQ22 (M)ZHX11 Asennus ripustukseen ripustussarjojen (M)ZHUQ22 ja (M)ZHX11 avulla tapahtuu muuten samalla tavalla, mutta ripustuksen kiinnitys paneeliin on hieman erilainen

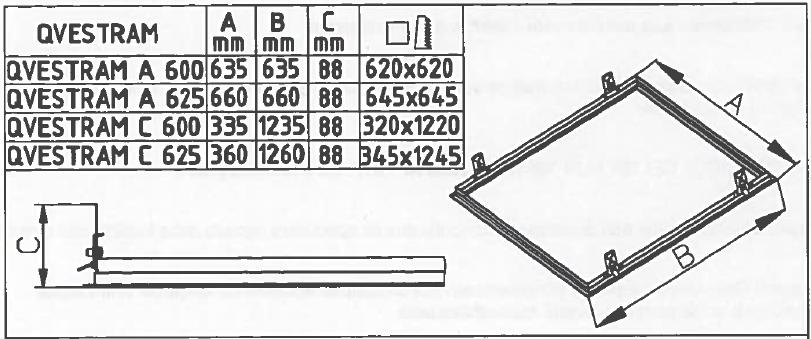

5 Upotus kattoon upotuskehyksen avulla 1. Kiinnitä kehyksen mukana tulevat kannakkeet löysästi kehykseen 2. Aseta kehys paikoilleen, asenna oikealle korkeudelle ja kiristä kannakkeet 5. Pujota paneeli paikoilleen kehykseen
