CAD-kuvat. Rakennuseristeet

Transkriptio

1 CAD-kuvat Rakennuseristeet Rakennuseristeet Tammikuu 2014 Korvaa Kesäkuu 2012

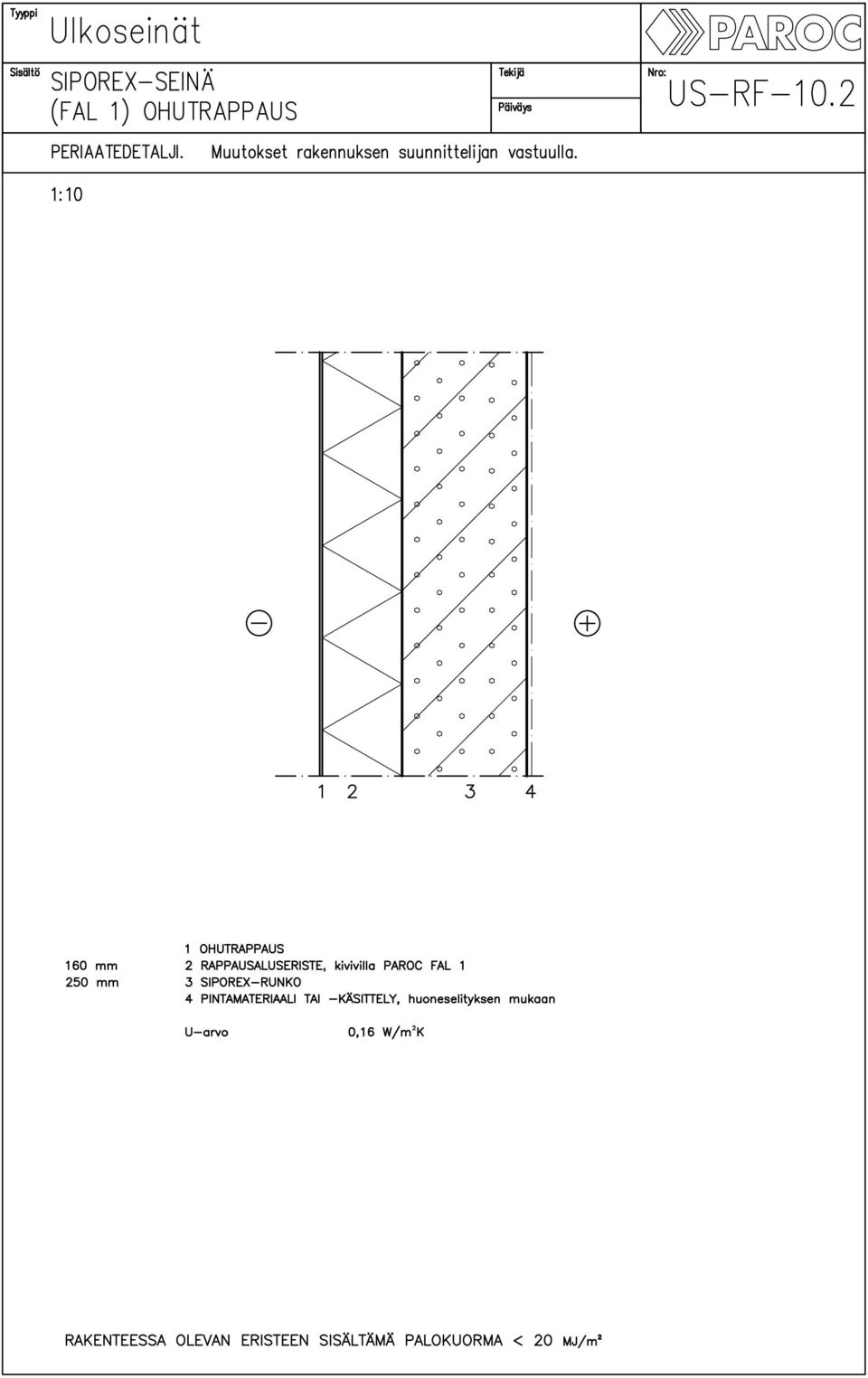

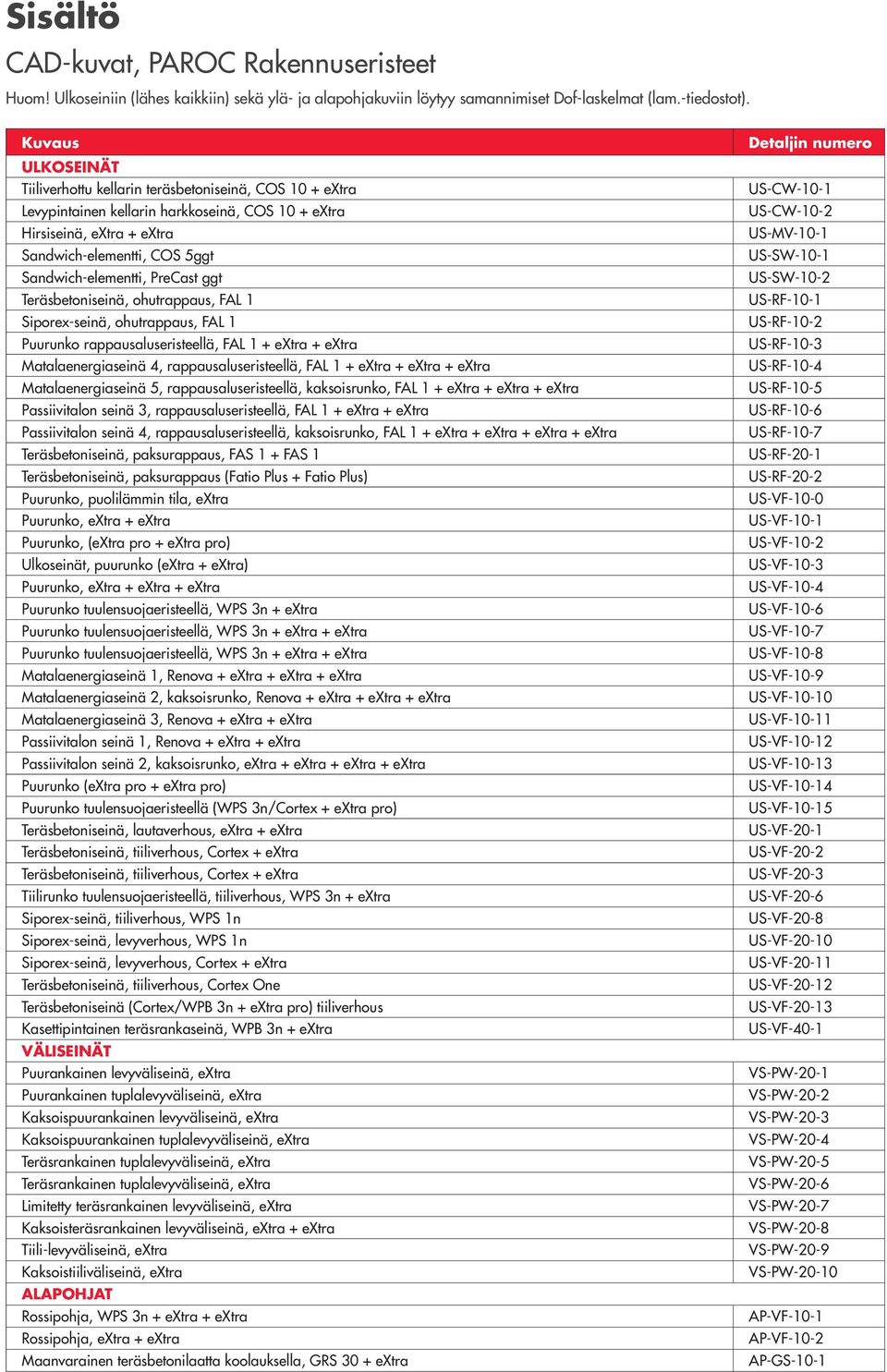

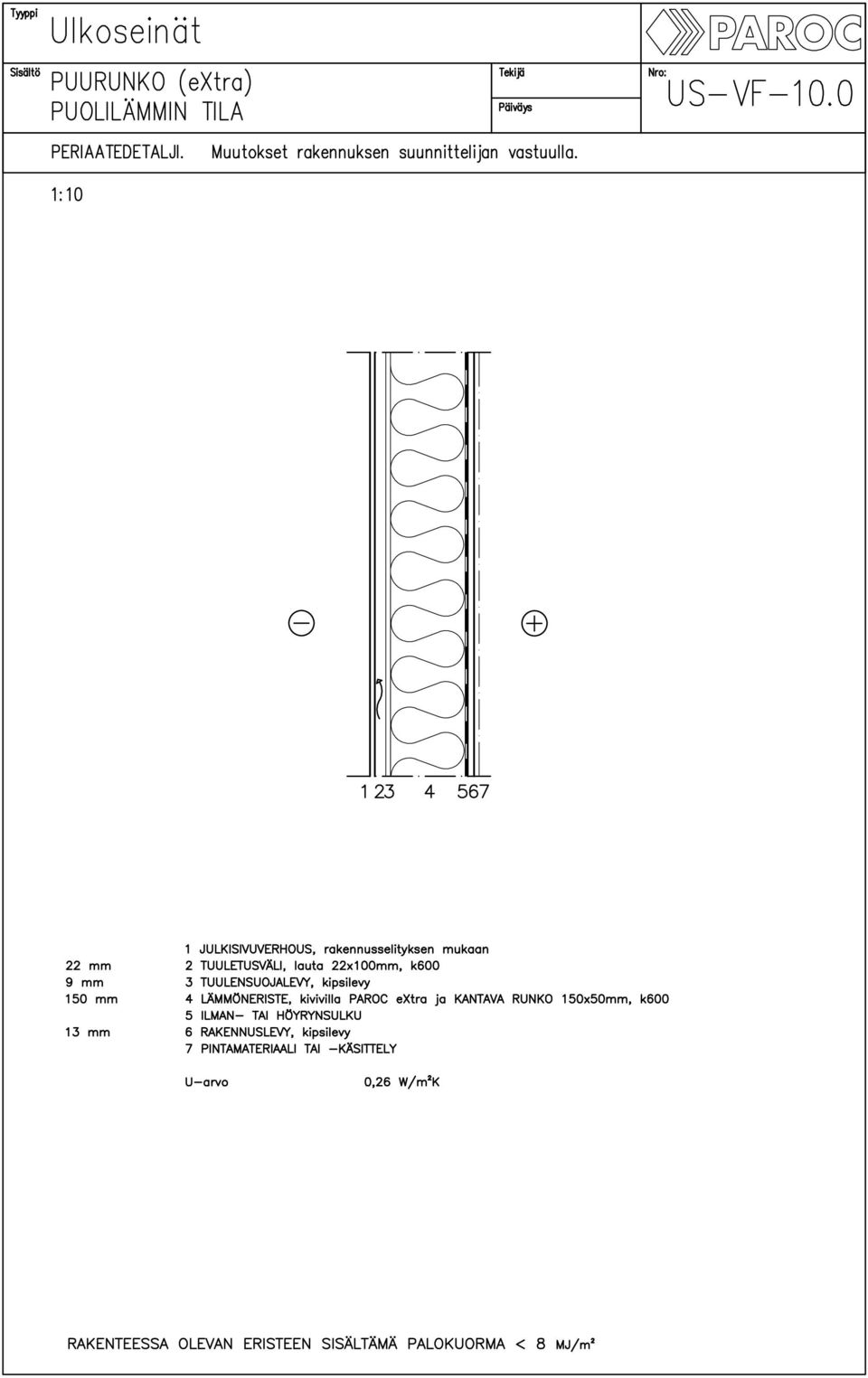

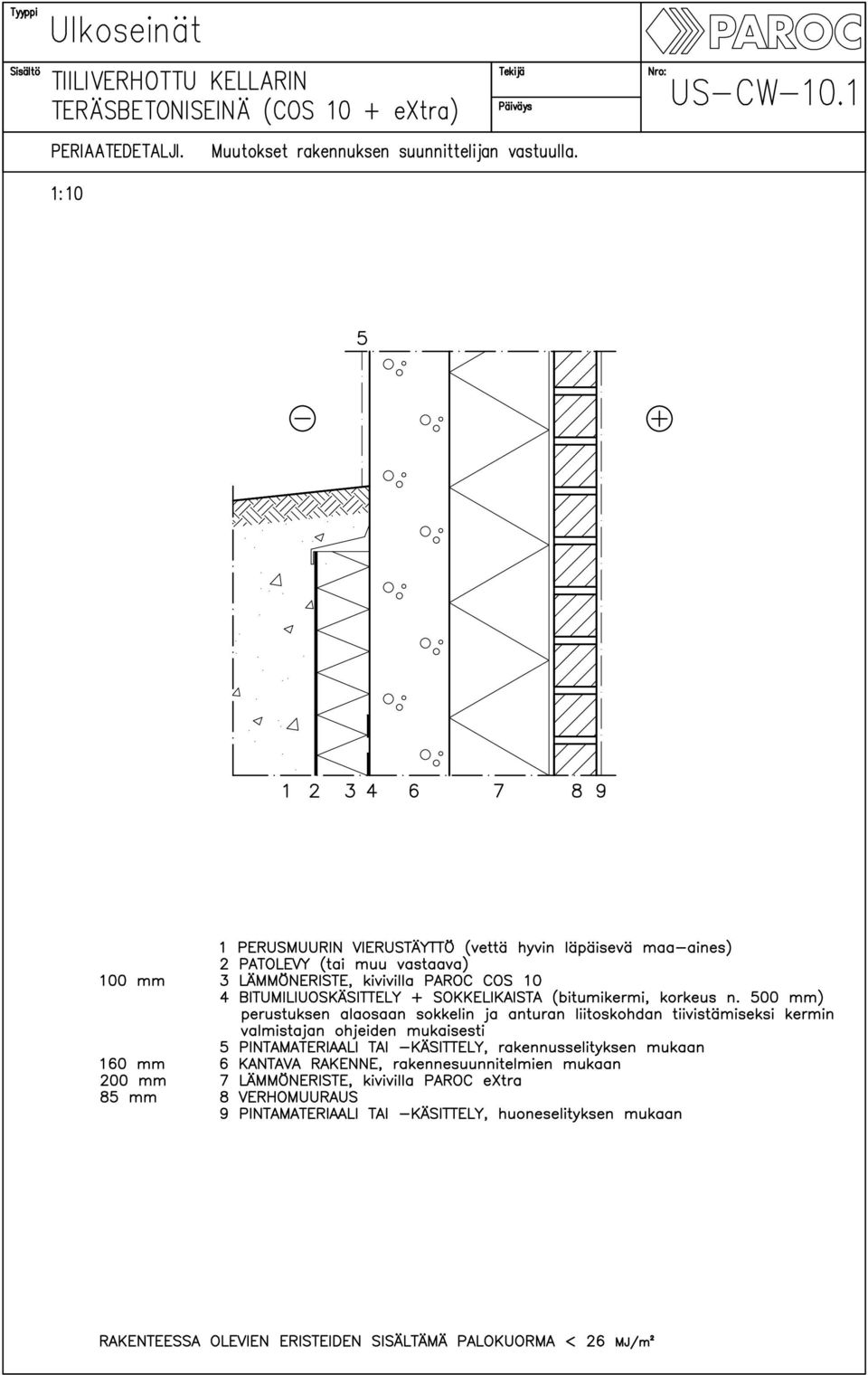

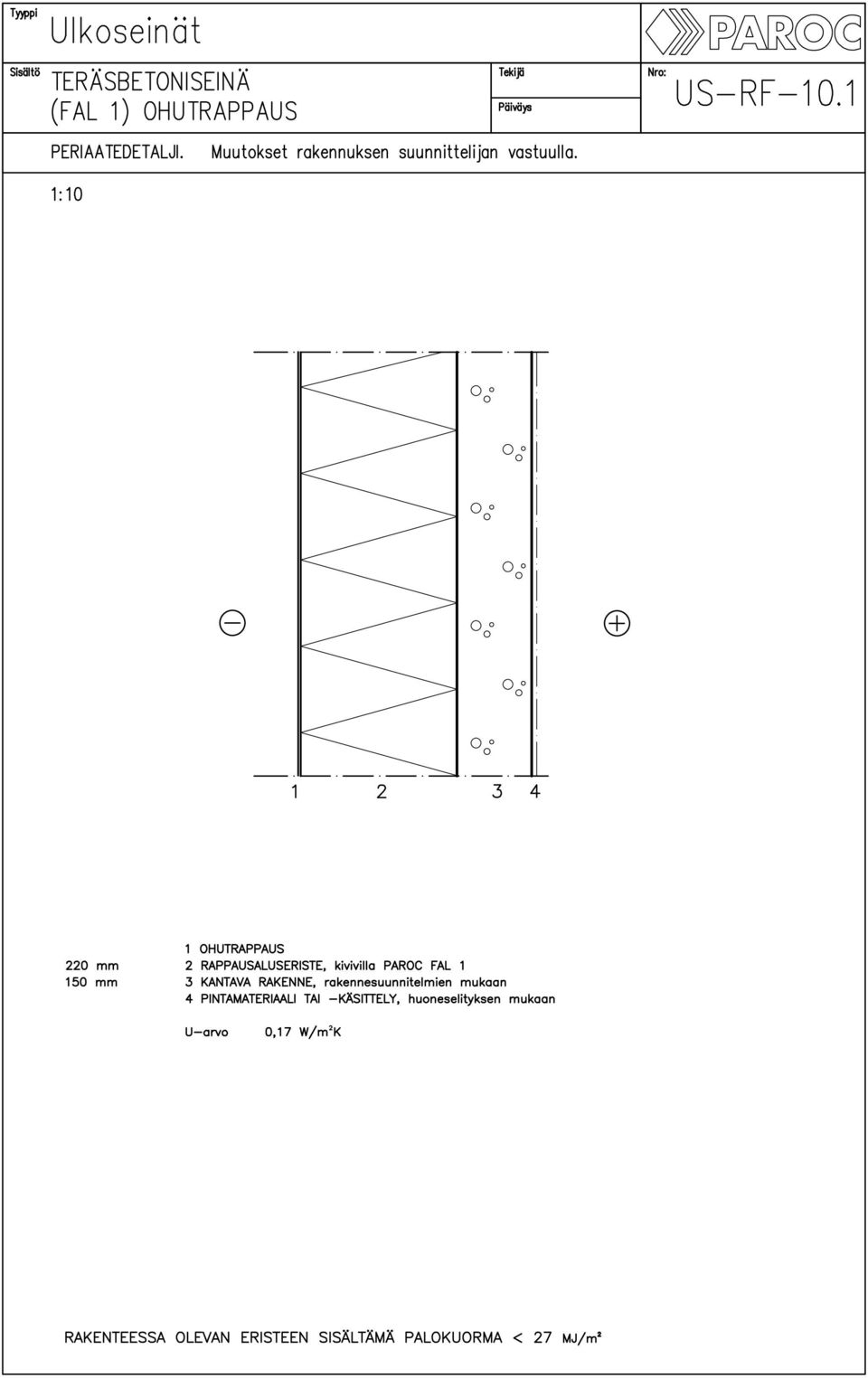

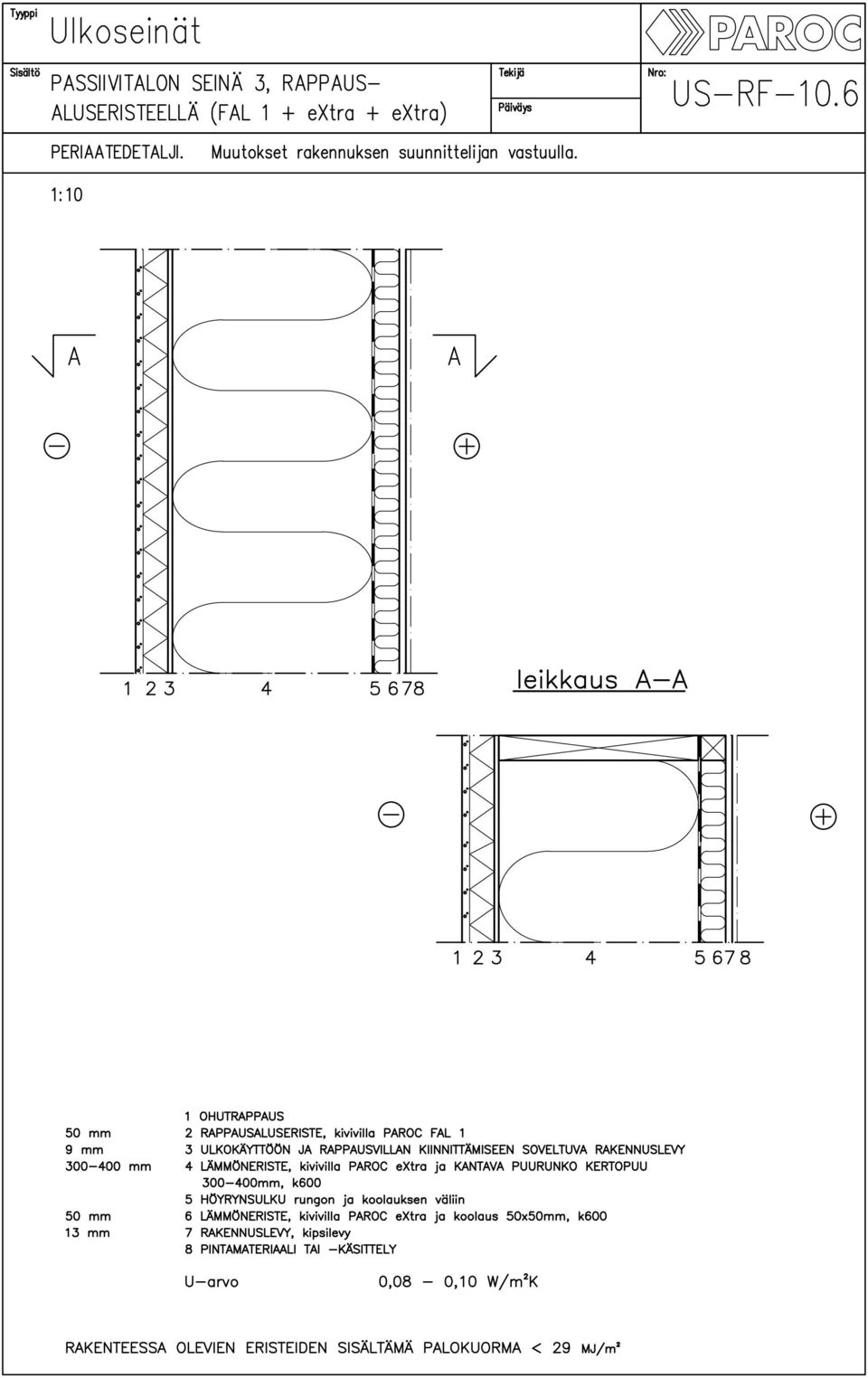

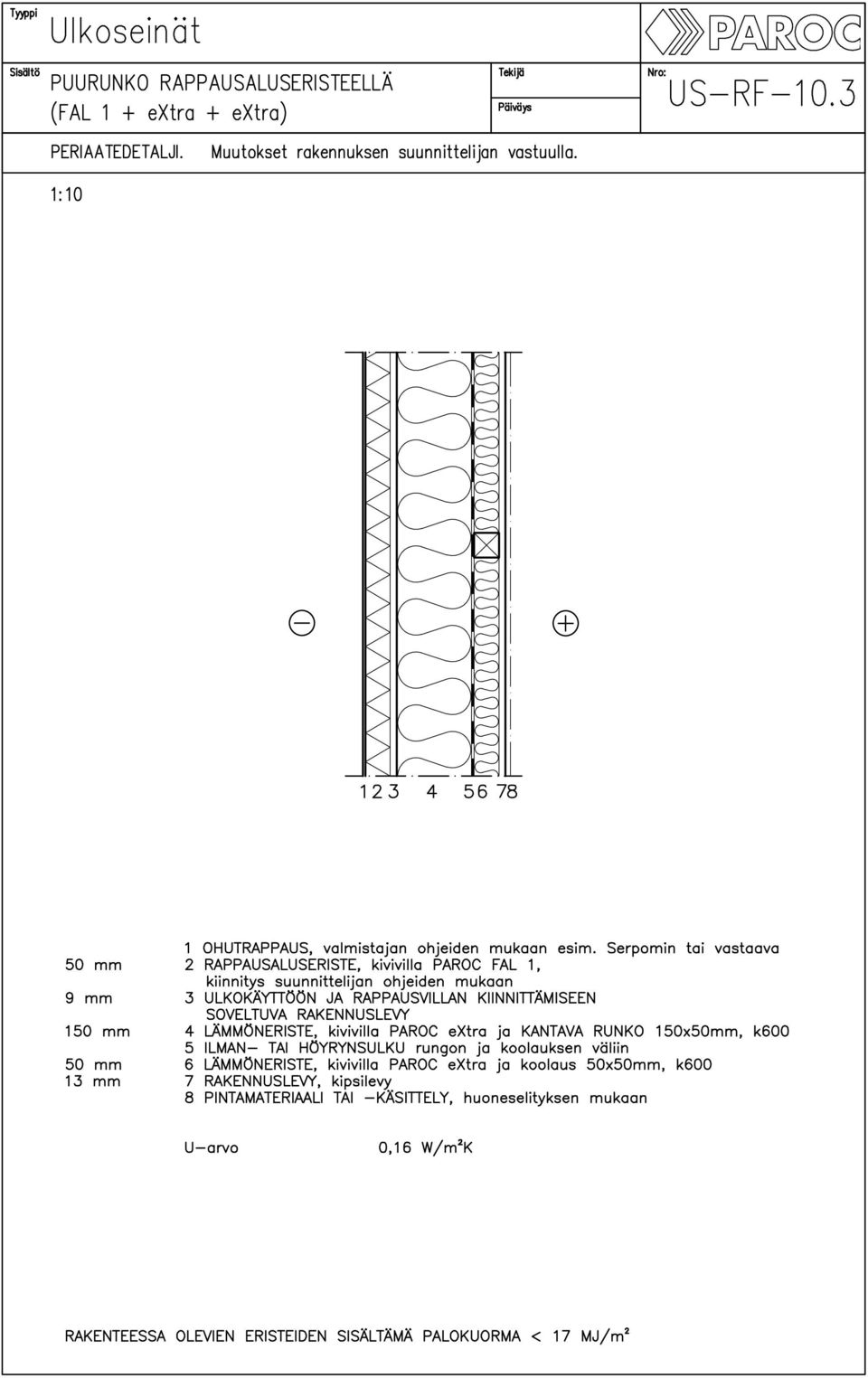

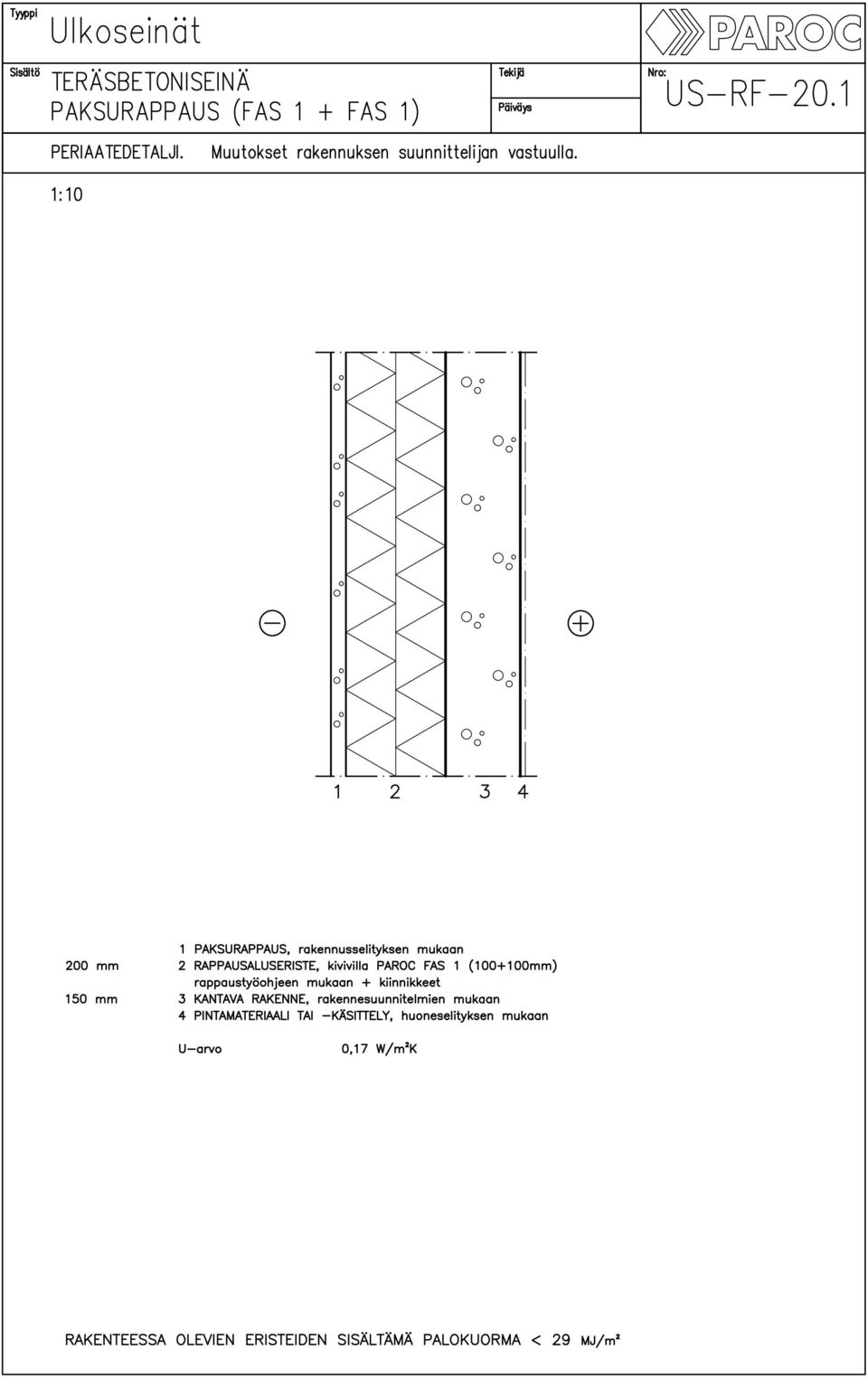

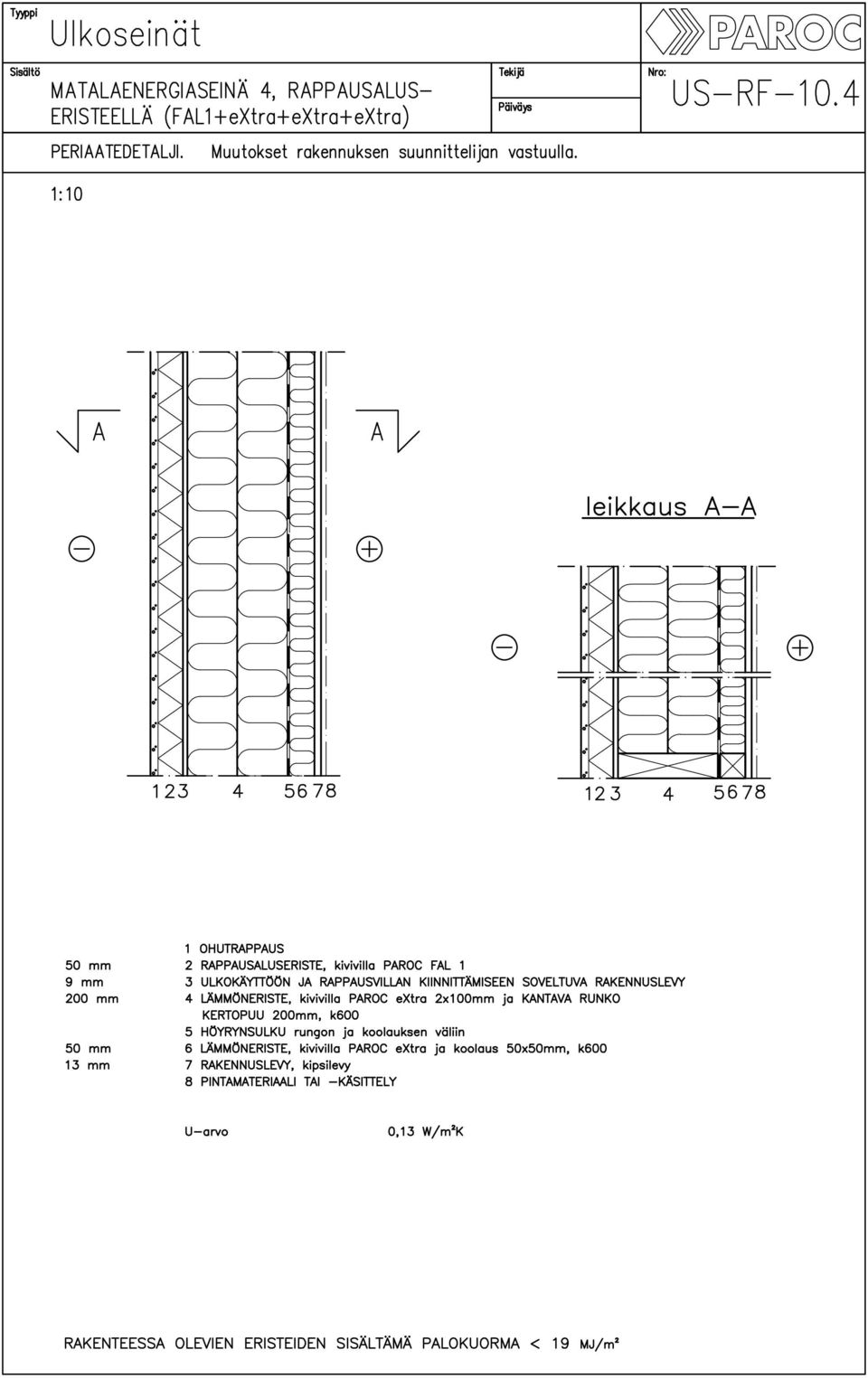

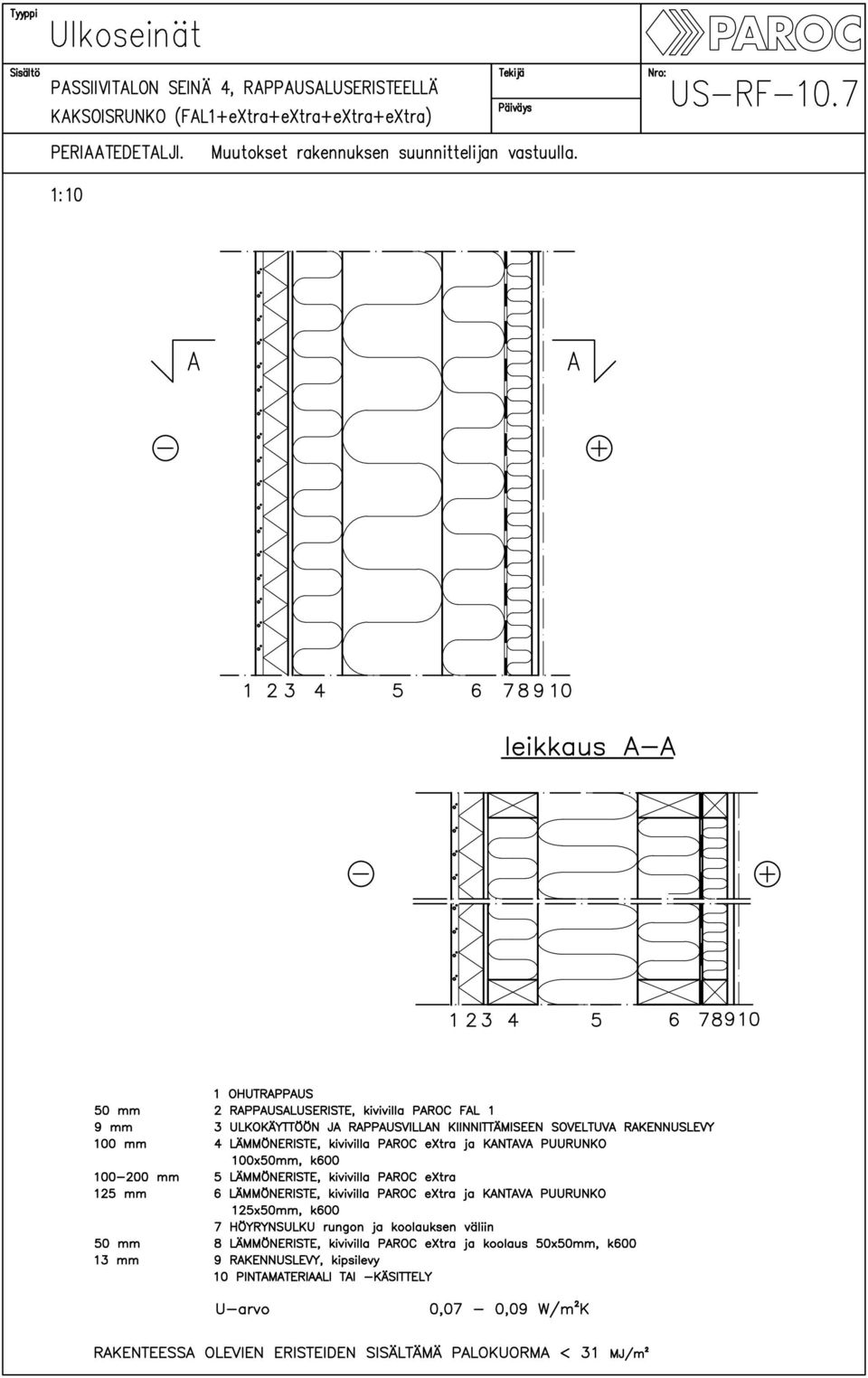

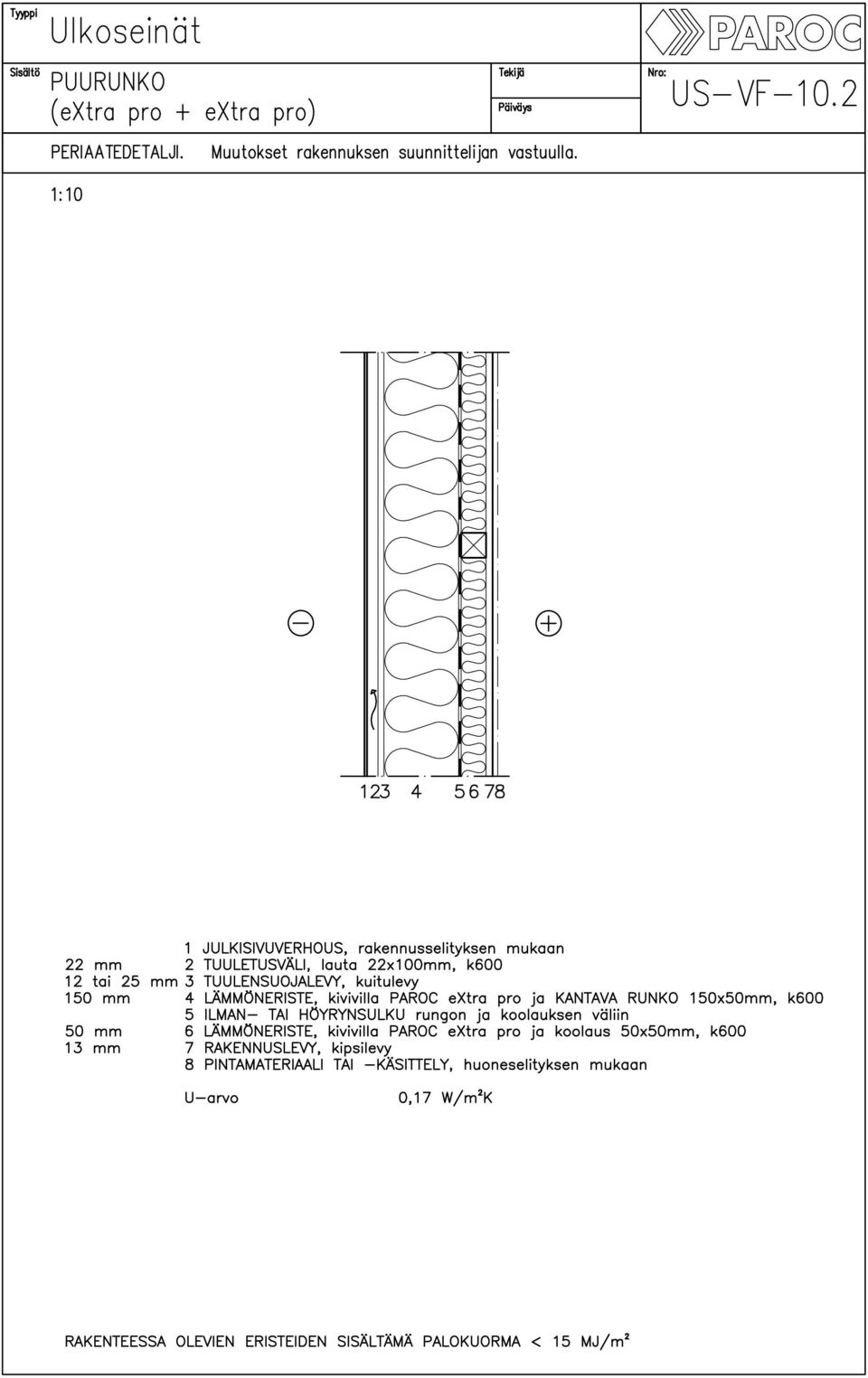

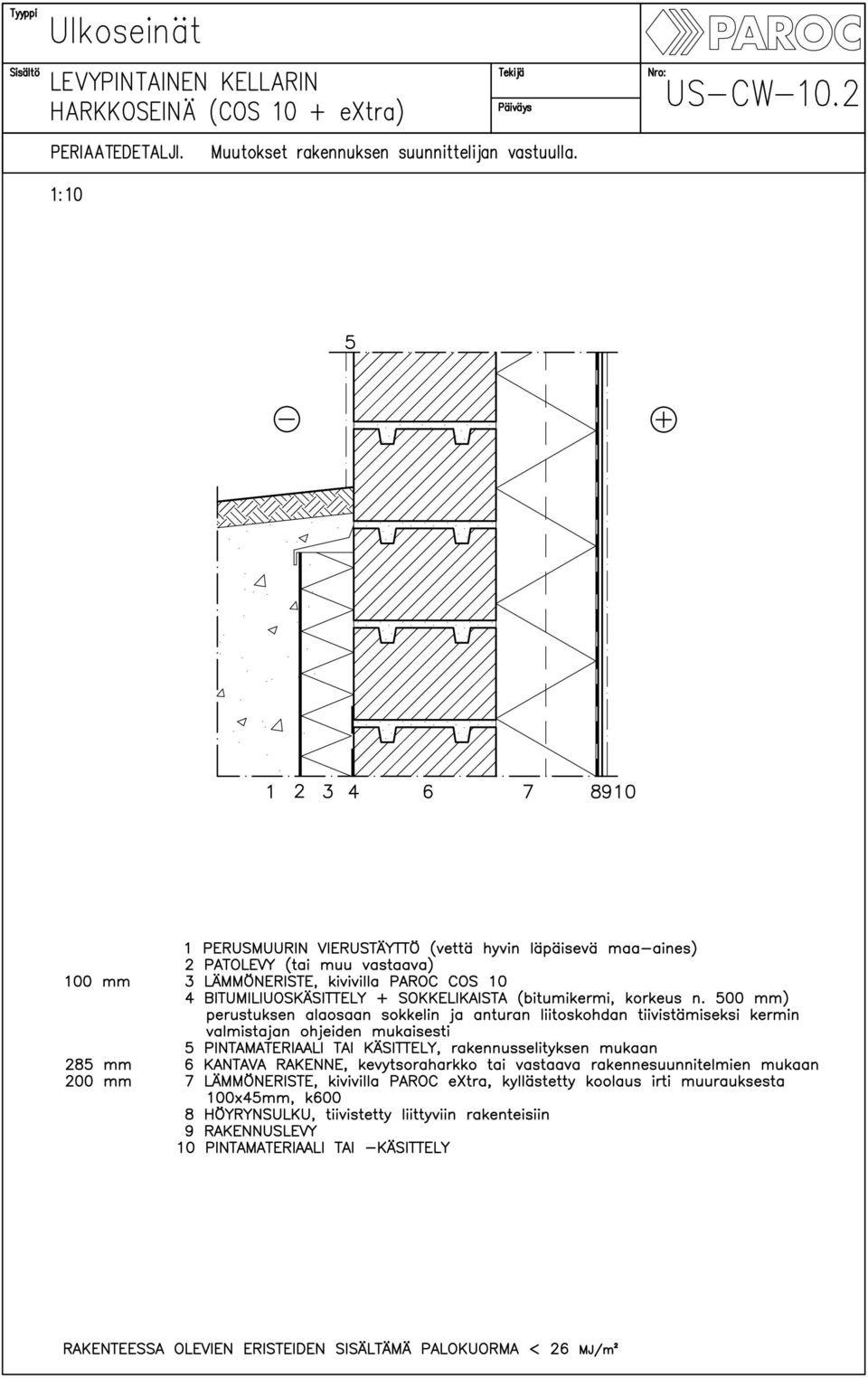

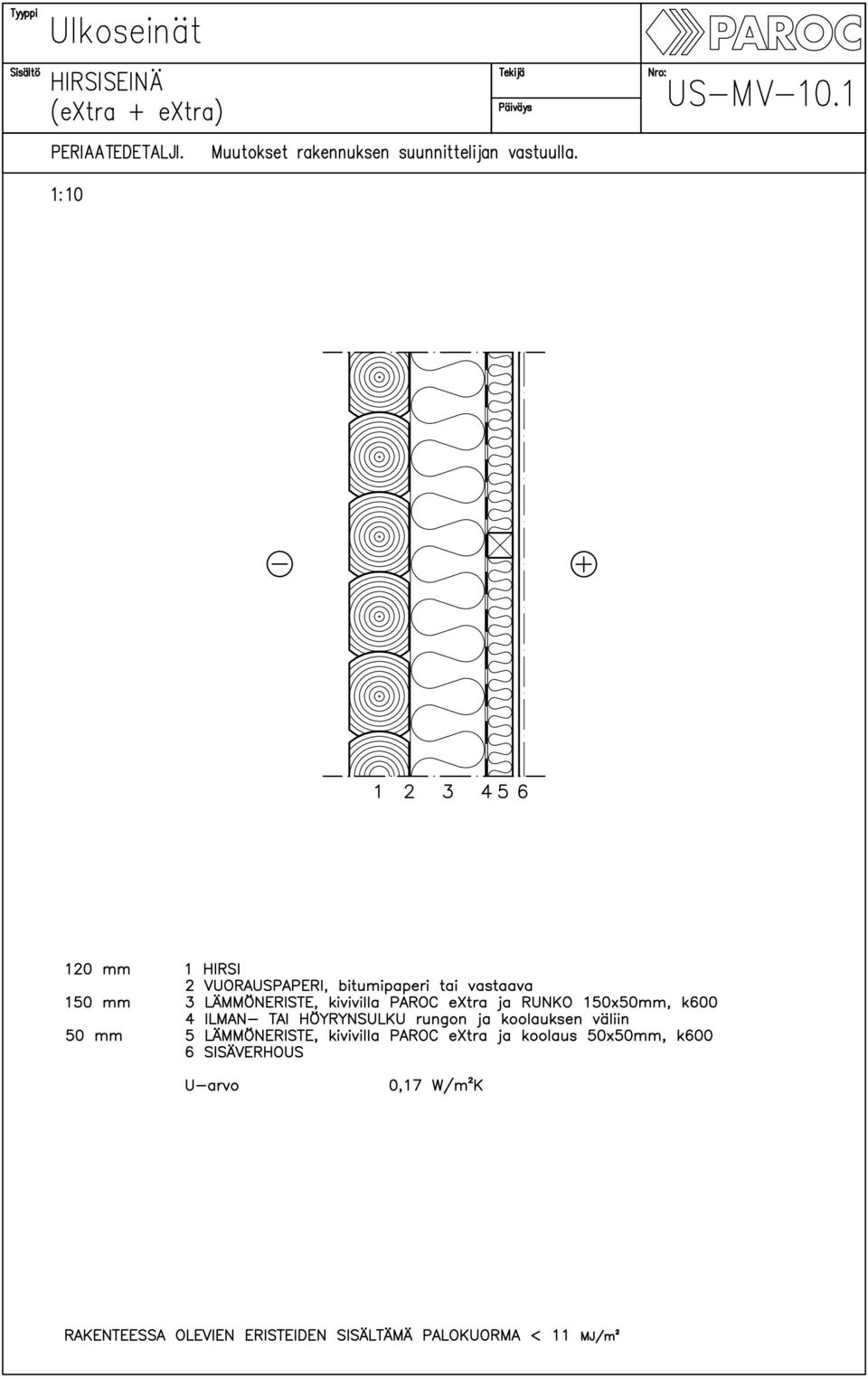

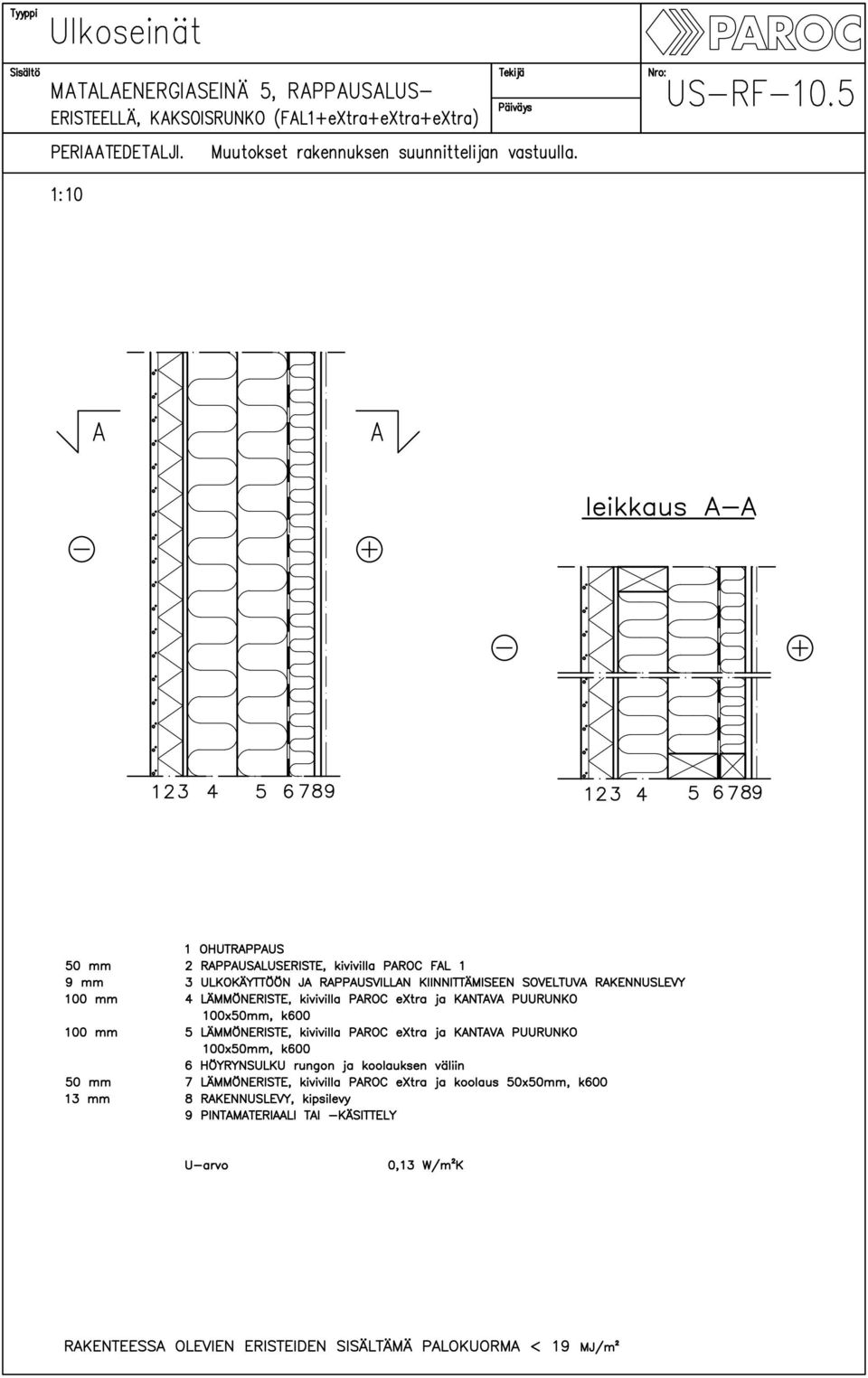

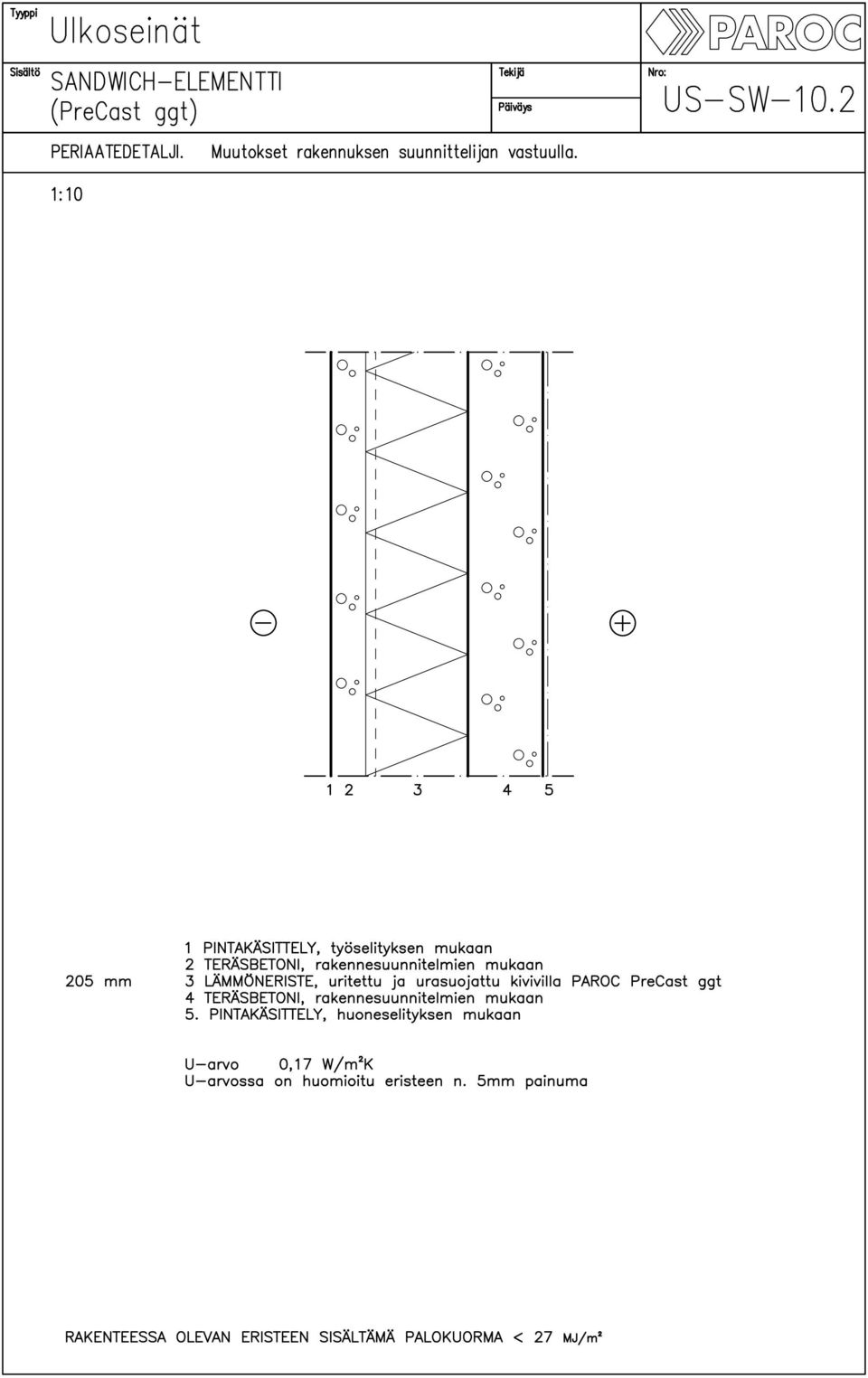

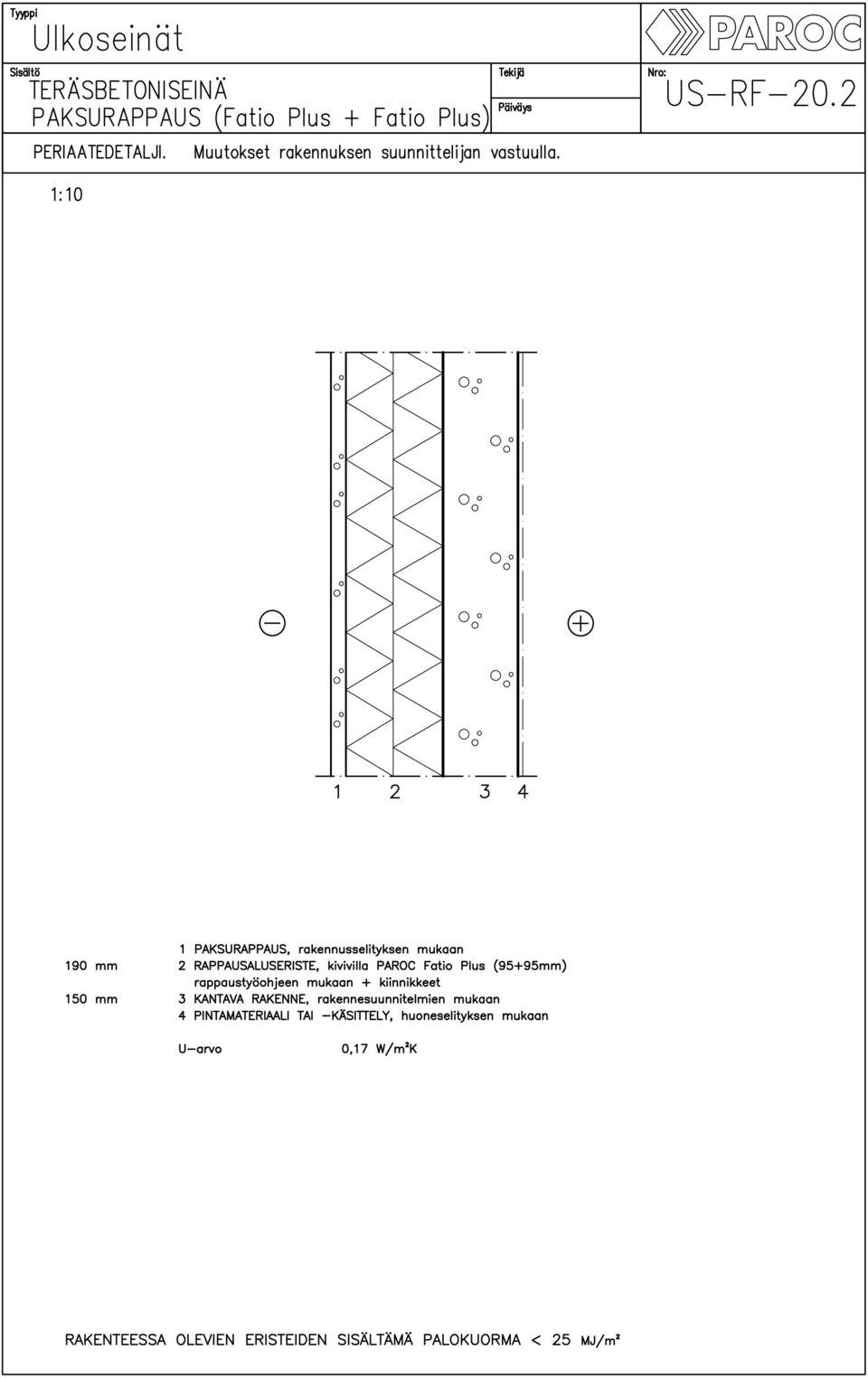

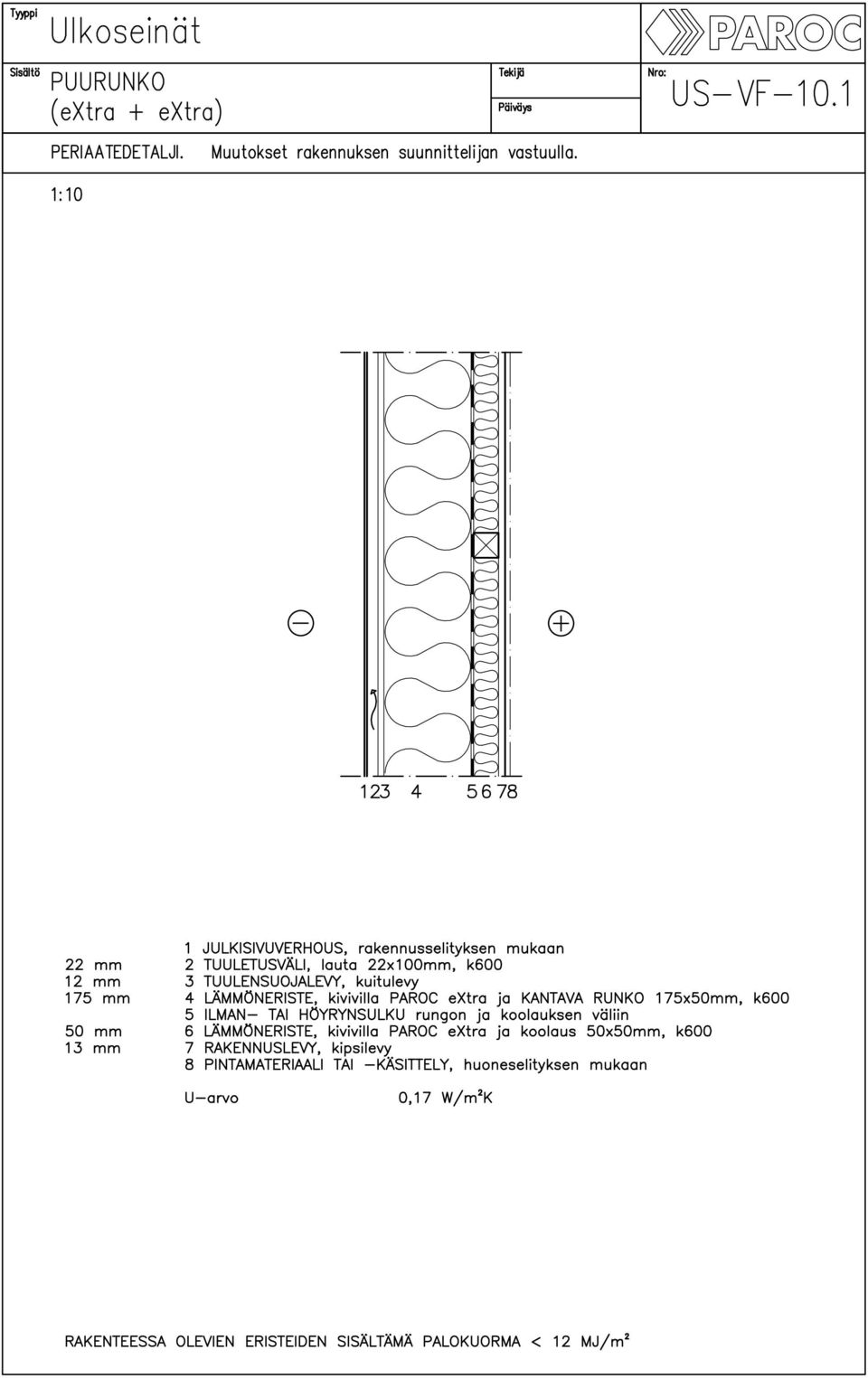

2 Sisältö CAD-kuvat, PAROC Rakennuseristeet Huom! Ulkoseiniin (lähes kaikkiin) sekä ylä- ja alapohjakuviin löytyy samannimiset Dof-laskelmat (lam.-tiedostot). Kuvaus ULKOSEINÄT Tiiliverhottu kellarin teräsbetoniseinä, COS 10 + extra Levypintainen kellarin harkkoseinä, COS 10 + extra Hirsiseinä, extra + extra Sandwich-elementti, COS 5ggt Sandwich-elementti, PreCast ggt Teräsbetoniseinä, ohutrappaus, FAL 1 Siporex-seinä, ohutrappaus, FAL 1 Puurunko rappausaluseristeellä, FAL 1 + extra + extra Matalaenergiaseinä 4, rappausaluseristeellä, FAL 1 + extra + extra + extra Matalaenergiaseinä 5, rappausaluseristeellä, kaksoisrunko, FAL 1 + extra + extra + extra Passiivitalon seinä 3, rappausaluseristeellä, FAL 1 + extra + extra Passiivitalon seinä 4, rappausaluseristeellä, kaksoisrunko, FAL 1 + extra + extra + extra + extra Teräsbetoniseinä, paksurappaus, FAS 1 + FAS 1 Teräsbetoniseinä, paksurappaus (Fatio Plus + Fatio Plus) Puurunko, puolilämmin tila, extra Puurunko, extra + extra Puurunko, (extra pro + extra pro) Ulkoseinät, puurunko (extra + extra) Puurunko, extra + extra + extra Puurunko tuulensuojaeristeellä, WPS 3n + extra Puurunko tuulensuojaeristeellä, WPS 3n + extra + extra Puurunko tuulensuojaeristeellä, WPS 3n + extra + extra Matalaenergiaseinä 1, Renova + extra + extra + extra Matalaenergiaseinä 2, kaksoisrunko, Renova + extra + extra + extra Matalaenergiaseinä 3, Renova + extra + extra Passiivitalon seinä 1, Renova + extra + extra Passiivitalon seinä 2, kaksoisrunko, extra + extra + extra + extra Puurunko (extra pro + extra pro) Puurunko tuulensuojaeristeellä (WPS 3n/Cortex + extra pro) Teräsbetoniseinä, lautaverhous, extra + extra Teräsbetoniseinä, tiiliverhous, Cortex + extra Teräsbetoniseinä, tiiliverhous, Cortex + extra Tiilirunko tuulensuojaeristeellä, tiiliverhous, WPS 3n + extra Siporex-seinä, tiiliverhous, WPS 1n Siporex-seinä, levyverhous, WPS 1n Siporex-seinä, levyverhous, Cortex + extra Teräsbetoniseinä, tiiliverhous, Cortex One Teräsbetoniseinä (Cortex/WPB 3n + extra pro) tiiliverhous Kasettipintainen teräsrankaseinä, WPB 3n + extra VÄLISEINÄT Puurankainen levyväliseinä, extra Puurankainen tuplalevyväliseinä, extra Kaksoispuurankainen levyväliseinä, extra Kaksoispuurankainen tuplalevyväliseinä, extra Teräsrankainen tuplalevyväliseinä, extra Teräsrankainen tuplalevyväliseinä, extra Limitetty teräsrankainen levyväliseinä, extra Kaksoisteräsrankainen levyväliseinä, extra + extra Tiili-levyväliseinä, extra Kaksoistiiliväliseinä, extra ALAPOHJAT Rossipohja, WPS 3n + extra + extra Rossipohja, extra + extra Maanvarainen teräsbetonilaatta koolauksella, GRS 30 + extra Detaljin numero US-CW-10-1 US-CW-10-2 US-MV-10-1 US-SW-10-1 US-SW-10-2 US-RF-10-1 US-RF-10-2 US-RF-10-3 US-RF-10-4 US-RF-10-5 US-RF-10-6 US-RF-10-7 US-RF-20-1 US-RF-20-2 US-VF-10-0 US-VF-10-1 US-VF-10-2 US-VF-10-3 US-VF-10-4 US-VF-10-6 US-VF-10-7 US-VF-10-8 US-VF-10-9 US-VF US-VF US-VF US-VF US-VF US-VF US-VF-20-1 US-VF-20-2 US-VF-20-3 US-VF-20-6 US-VF-20-8 US-VF US-VF US-VF US-VF US-VF-40-1 VS-PW-20-1 VS-PW-20-2 VS-PW-20-3 VS-PW-20-4 VS-PW-20-5 VS-PW-20-6 VS-PW-20-7 VS-PW-20-8 VS-PW-20-9 VS-PW AP-VF-10-1 AP-VF-10-2 AP-GS-10-1

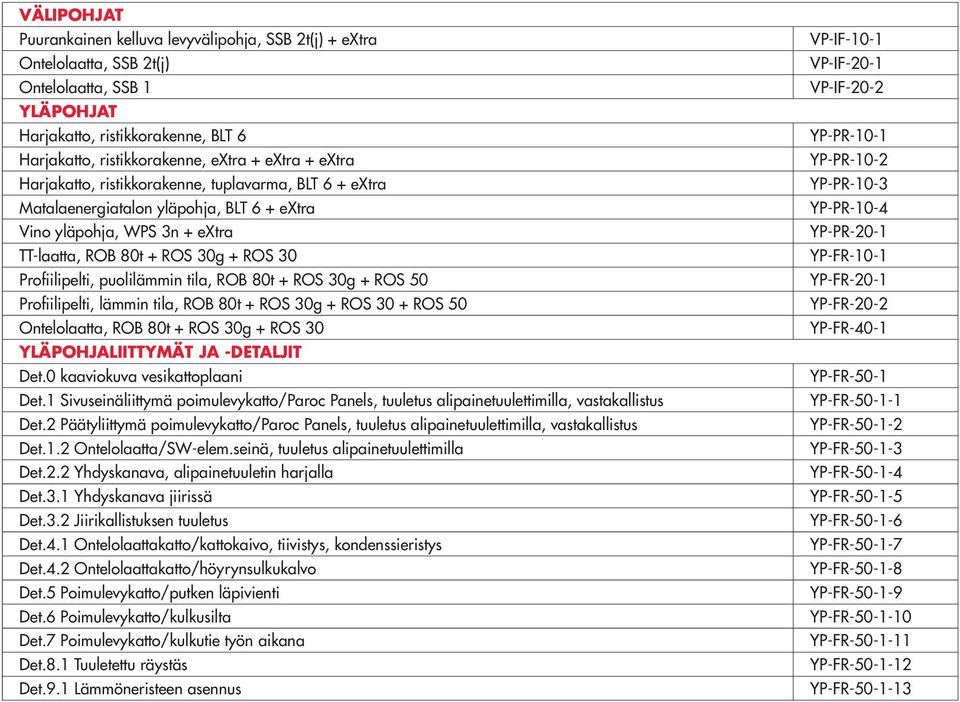

3 VÄLIPOHJAT Puurankainen kelluva levyvälipohja, SSB 2t(j) + extra Ontelolaatta, SSB 2t(j) Ontelolaatta, SSB 1 YLÄPOHJAT Harjakatto, ristikkorakenne, BLT 6 Harjakatto, ristikkorakenne, extra + extra + extra Harjakatto, ristikkorakenne, tuplavarma, BLT 6 + extra Matalaenergiatalon yläpohja, BLT 6 + extra Vino yläpohja, WPS 3n + extra TT-laatta, ROB 80t + ROS 30g + ROS 30 Profiilipelti, puolilämmin tila, ROB 80t + ROS 30g + ROS 50 Profiilipelti, lämmin tila, ROB 80t + ROS 30g + ROS 30 + ROS 50 Ontelolaatta, ROB 80t + ROS 30g + ROS 30 YLÄPOHJALIITTYMÄT JA -DETALJIT Det.0 kaaviokuva vesikattoplaani Det.1 Sivuseinäliittymä poimulevykatto/paroc Panels, tuuletus alipainetuulettimilla, vastakallistus Det.2 Päätyliittymä poimulevykatto/paroc Panels, tuuletus alipainetuulettimilla, vastakallistus Det.1.2 Ontelolaatta/SW-elem.seinä, tuuletus alipainetuulettimilla Det.2.2 Yhdyskanava, alipainetuuletin harjalla Det.3.1 Yhdyskanava jiirissä Det.3.2 Jiirikallistuksen tuuletus Det.4.1 Ontelolaattakatto/kattokaivo, tiivistys, kondenssieristys Det.4.2 Ontelolaattakatto/höyrynsulkukalvo Det.5 Poimulevykatto/putken läpivienti Det.6 Poimulevykatto/kulkusilta Det.7 Poimulevykatto/kulkutie työn aikana Det.8.1 Tuuletettu räystäs Det.9.1 Lämmöneristeen asennus VP-IF-10-1 VP-IF-20-1 VP-IF-20-2 YP-PR-10-1 YP-PR-10-2 YP-PR-10-3 YP-PR-10-4 YP-PR-20-1 YP-FR-10-1 YP-FR-20-1 YP-FR-20-2 YP-FR-40-1 YP-FR-50-1 YP-FR YP-FR YP-FR YP-FR YP-FR YP-FR YP-FR YP-FR YP-FR YP-FR YP-FR YP-FR YP-FR
