Työn nro. Päiväys. Lattianpäällyste huoneselostuksen mukaan. Tasoite tarvittaessa rakennusselostuksen mukaan
|
|
- Topi Karjalainen
- 8 vuotta sitten
- Katselukertoja:
Transkriptio
1 RYÖMINTÄTILAAN TAI ULKOILMAAN RAJOITTUVA ALAPOHJA wwwvicoverfi AP 101 Lattianpäällyste huoneselostuksen mukaan Tasoite tarvittaessa rakennusselostuksen mukaan 60 mm Teräsbetonilaatta rakennesuunnitelmien mukaan, raudoitus betoniteräsverkolla tai kuiduilla Lattian reunoilla ja läpivientien kohdilla erotuskerroksena noin 5 mm paksu solumuovikaista Betonilaatassa lattialämmitysputket tai -kaapelit tarvittaessa LVIS-suunnitelmien mukaan Erotuskerros-/höyrynsulku, esim PE-muovikalvo 0,2 mm, saumat limitetään ja teipataan X mm Kumirouhematolla molemmin puolin pinnoitettu tyhjiöeristepaneeli Vacupor RP-B2 Eristelevyt asennetaan puskusaumaan ja raot tiivistetään polyuretaanivaahdolla Läpivientien ja muiden yksityiskohtien alueet eristetään tavanomaisella 2050 mm paksulla EPS-, XPS- tai PU-eristelevyllä Mahdollisten päällekkäisten levykerrosten saumat limitetään Höyrynsulku, esim PE-muovikalvo 0,2 mm, saumat limitetään ja teipataan Pintabetonivalu tai tasoitus kosteudenkestävällä tasoitteella tarvittaessa rakennusselostuksen mukaan Kantava rakenne rakennesuunnitelmien mukaan Pintakäsittely tai muu verhous tarvittaessa Lämmönläpäisykerroin (U-arvo, W/m²K) riippuen tyhjiöeristeen paksuudesta: 20 mm 25 mm 30 mm 35 mm 40 mm 45 mm 50 mm 0,34 0,28 0,24 0,21 0,18 0,17 0,15 U-arvot on laskettu käyttäen tyhjiöeristepaneelin lämmönjohtavuutena ( design) arvoa 0,008 W/mK
2 ULKOILMAAN RAJOITTUVA ALAPOHJA wwwvicoverfi AP 102 Lattianpäällyste huoneselostuksen mukaan Tasoite tarvittaessa rakennusselostuksen mukaan 60 mm Teräsbetonilaatta rakennesuunnitelmien mukaan, raudoitus betoniteräsverkolla tai kuiduilla Lattian reunoilla ja läpivientien kohdilla erotuskerroksena noin 5 mm paksu solumuovikaista Betonilaatassa lattialämmitysputket tai -kaapelit tarvittaessa LVIS-suunnitelmien mukaan 100 mm Alumiinilaminaattipintainen PU-eristelevy, levyn reunoilla puolipontit Eristelevy toimii työnaikaisena mekaanisena suojauksena sekä täydentävänä lämmöneristeenä mm Alumiinilaminaattipintainen tyhjiöeristepaneeli Vacupor NT-B2 Eristelevyt asennetaan puskusaumaan ja saumat teipataan alumiinipintaisella teipillä Eristelevyjen väliset raot ja yksityiskohdat tiivistetään polyuretaanivaahdolla Läpivientien ja muiden yksityiskohtien alueet eristetään tavanomaisella 1030 mm paksulla EPS-, XPS- tai PU-eristelevyllä Päällekkäisten levykerrosten saumat limitetään ~5 mm Erotus-/tasauskerros, PE-solumuovimatto Pintabetonivalu tai tasoitus kosteudenkestävällä tasoitteella tarvittaessa rakennusselostuksen mukaan Kantava rakenne rakennesuunnitelmien mukaan Pintakäsittely tai muu verhous tarvittaessa U-arvo: 0,09 W/m²K U-arvo on laskettu käyttäen tyhjiöeristepaneelin lämmönjohtavuutena ( polyuretaanieristelevyn lämmönjohtavuutena arvoa 0,023 W/mK design) arvoa 0,008 W/mK ja

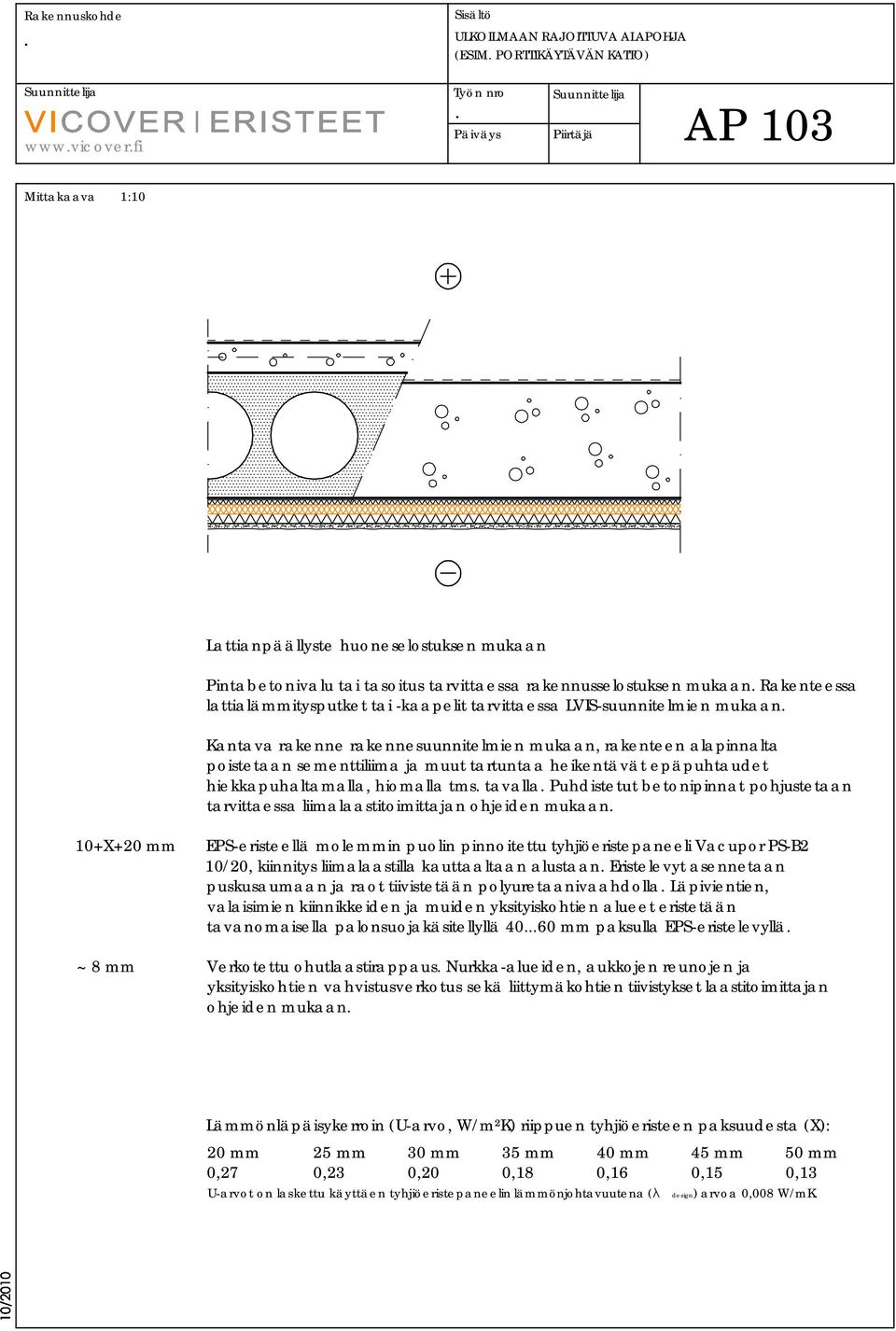

3 ULKOILMAAN RAJOITTUVA ALAPOHJA (ESIM PORTTIKÄYTÄVÄN KATTO) wwwvicoverfi AP 103 Lattianpäällyste huoneselostuksen mukaan Pintabetonivalu tai tasoitus tarvittaessa rakennusselostuksen mukaan Rakenteessa lattialämmitysputket tai -kaapelit tarvittaessa LVIS-suunnitelmien mukaan Kantava rakenne rakennesuunnitelmien mukaan, rakenteen alapinnalta poistetaan sementtiliima ja muut tartuntaa heikentävät epäpuhtaudet hiekkapuhaltamalla, hiomalla tms tavalla Puhdistetut betonipinnat pohjustetaan tarvittaessa liimalaastitoimittajan ohjeiden mukaan 10+X+20 mm EPS-eristeellä molemmin puolin pinnoitettu tyhjiöeristepaneeli Vacupor PS-B2 10/20, kiinnitys liimalaastilla kauttaaltaan alustaan Eristelevyt asennetaan puskusaumaan ja raot tiivistetään polyuretaanivaahdolla Läpivientien, valaisimien kiinnikkeiden ja muiden yksityiskohtien alueet eristetään tavanomaisella palonsuojakäsitellyllä 4060 mm paksulla EPS-eristelevyllä ~ 8 mm Verkotettu ohutlaastirappaus Nurkka-alueiden, aukkojen reunojen ja yksityiskohtien vahvistusverkotus sekä liittymäkohtien tiivistykset laastitoimittajan ohjeiden mukaan Lämmönläpäisykerroin (U-arvo, W/m²K) riippuen tyhjiöeristeen paksuudesta (X): 20 mm 25 mm 30 mm 35 mm 40 mm 45 mm 50 mm 0,27 0,23 0,20 0,18 0,16 0,15 0,13 U-arvot on laskettu käyttäen tyhjiöeristepaneelin lämmönjohtavuutena ( design) arvoa 0,008 W/mK
4 wwwvicoverfi RYÖMINTÄTILAAN TAI ULKOILMAAN RAJOITTUVAN ALAPOHJAN LISÄLÄMMÖNERISTYS, LATTIANPÄÄLLYSTEEN ALUSTANA TASOITEKERROS AP 201 Lattianpäällyste huoneselostuksen mukaan 1530 mm Kuituvahvistettu lattiatasoite (ns saneerausplaano) + alkalinkestävä lasikuituverkko Erotuskerros-/höyrynsulku, esim PE-muovikalvo 0,2 mm, saumat limitetään ja teipataan Lattian reunoilla höyrynsulkukalvon reunat nostetaan ylös seinäpinnoille Lattian reunoilla ja läpivientien kohdilla lisäksi erotuskerroksena noin 5 mm paksu solumuovikaista X mm Kumirouhematolla molemmin puolin pinnoitettu tyhjiöeristepaneeli Vacupor RP-B2 Eristelevyt asennetaan puskusaumaan ja raot tiivistetään polyuretaanivaahdolla Läpivientien ja muiden yksityiskohtien alueet eristetään tavanomaisella 2050 mm paksulla EPS-, XPS- tai PU-eristelevyllä Mahdollisten päällekkäisten levykerrosten saumat limitetään 05 mm Tasoitus tarvittaessa kosteutta kestävällä tasoitteella Vanha betonilaatta Laatan pinnalta poistetaan vanhat lattianpäällysteet sekä kaikki vanhat kosteutta kestämättömät liima- ja tasoitekerrokset Vanha lämmöneristekerros Vanha kantava rakenne Pintakäsittely tai muu verhous tarvittaessa Lämmönläpäisykerroin (U-arvo, W/m²K) riippuen tyhjiöeristeen paksuudesta (X): Vanhan rakenteen U-arvo (W/m²K) 10 mm 20 mm 30 mm 0,70 0,37 0,25 0,19 0,50 0,31 0,22 0,17 0,30 0,22 0,17 0,14 U-arvot on laskettu käyttäen tyhjiöeristepaneelin lämmönjohtavuutena ( design) arvoa 0,008 W/mK
5 wwwvicoverfi RYÖMINTÄTILAAN TAI ULKOILMAAN RAJOITTUVAN ALAPOHJAN LISÄLÄMMÖNERISTYS, LATTIANPÄÄLLYSTE ASENNETTU KELLUVANA TYHJIÖERISTELEVYJEN PÄÄLLE AP 202 Laminaatti- tai puuparketti lattianpäällystevalmistajan ohjeiden mukaan tai vaihtoehtoisesti vähintään 16 mm paksu lattialastulevy ja mattopäällyste Huom! Alumiinilaminaattipintaisen tyhjiöeristelevyn tapauksessa eristelevy on suojattava väliaikaisella siirrettävällä levytyksellä tms tavalla asennusaikaisilta mekaanisilta rasituksilta Askeläänieriste tai muu erotuskerros lattianpäällystetoimittajan ohjeiden mukaan X mm Alumiinilaminaattipintainen tyhjiöeristepaneeli Vacupor NT-B2 tai kumirouhematolla molemmin puolin pinnoitettu tyhjiöeristepaneeli Vacupor RP-B2 Eristelevyt asennetaan puskusaumaan ja raot tiivistetään polyuretaanivaahdolla Läpivientien ja muiden yksityiskohtien alueet eristetään tavanomaisella 2050 mm paksulla EPS-, XPS- tai PU-eristelevyllä Mahdollisten päällekkäisten levykerrosten saumat limitetään ~5 mm Erotus-/tasauskerros, PE-solumuovimatto (ainoastaan Vacupor NT-B2:n alla) 05 mm Tasoitus tarvittaessa kosteutta kestävällä tasoitteella Vanha betonilaatta Laatan pinnalta poistetaan vanhat lattianpäällysteet sekä kaikki vanhat kosteutta kestämättömät liima- ja tasoitekerrokset Vanha lämmöneristekerros Vanha kantava rakenne Pintakäsittely tai muu verhous tarvittaessa Lämmönläpäisykerroin (U-arvo, W/m²K) riippuen tyhjiöeristeen paksuudesta (X): Vanhan rakenteen U-arvo (W/m²K) 10 mm 20 mm 30 mm 0,70 0,37 0,25 0,19 0,50 0,31 0,22 0,17 0,30 0,22 0,17 0,14 U-arvot on laskettu käyttäen tyhjiöeristepaneelin lämmönjohtavuutena ( design) arvoa 0,008 W/mK Huom! Rakenne soveltuu käytettäväksi ainoastaan asunnoissa, toimistyöhuoneissa ja muissa vastaavissa tiloissa, joissa lattiaan kohdistuu ainoastaan kevyttä mekaanista rasitusta
6 wwwvicoverfi VANHA TAI UUSI ULKOILMAAN TAI RYÖMINTÄTILAAN RAJOITTUVA ALAPOHJA, RAKENTEESSA LATTIALÄMMITYSLEVYLLÄ JA TASOITEKERROKSELLA TOTEUTETTU LATTIALÄMMITYS AP 203 Lattianpäällyste huoneselostuksen mukaan 2550 mm Kuituvahvistettu lattiatasoite + alkalinkestävä lasikuituverkko tasoitevalmistajan ohjeiden mukaan Tasoitekerroksen alla suodatinkangas tai muu erotuskerros tarvittaessa tasoitetoimittajan ohjeiden mukaan 1535 mm Lattialämmityslevy metallisella lämmönluovutuslevyllä tasoitetoimittajan ja lattialämmitysjärjestelmän toimittajan ohjeiden mukaan X mm Alumiinilaminaattipintainen tyhjiöeristepaneeli Vacupor NT-B2 tai kumirouhematolla molemmin puolin pinnoitettu tyhjiöeristepaneeli Vacupor RP-B2 Eristelevyt asennetaan puskusaumaan ja raot tiivistetään polyuretaanivaahdolla Läpivientien ja muiden yksityiskohtien alueet eristetään tavanomaisella 2050 mm paksulla EPS-, XPS- tai PU-eristelevyllä Mahdollisten päällekkäisten levykerrosten saumat limitetään ~5 mm Erotus-/tasauskerros, PE-solumuovimatto Vacupor RP-B2:n alla höyrynsulkuna PE-muovikalvo 05 mm Tasoitus tarvittaessa kosteutta kestävällä tasoitteella Mahdollinen vanha betonilaatta Laatan pinnalta poistetaan vanhat lattianpäällysteet sekä kaikki vanhat kosteutta kestämättömät liima- ja tasoitekerrokset Mahdollinen vanha lämmöneristekerros Vanha tai uusi kantava rakenne Pintakäsittely tai muu verhous tarvittaessa Lämmönläpäisykerroin (U-arvo, W/m²K) riippuen tyhjiöeristeen paksuudesta: 20 mm 25 mm 30 mm 35 mm 40 mm 45 mm 50 mm 0,34 0,28 0,24 0,21 0,18 0,17 0,15 U-arvot on laskettu käyttäen tyhjiöeristepaneelin lämmönjohtavuutena ( design) arvoa 0,008 W/mK Rakenteessa mahdollisesti olevaa muuta lämmöneristekerrosta eikä lattialämmityslevyä ole huomioitu U-arvon laskennassa
7 wwwvicoverfi VANHA TAI UUSI ULKOILMAAN TAI RYÖMINTÄTILAAN RAJOITTUVA ALAPOHJA, LATTIANPÄÄLLYSTE ASENNETTU KELLUVANA LATTIALÄMMITYSLEVYJEN PÄÄLLE AP 204 Laminaatti- tai puuparketti lattianpäällystevalmistajan ohjeiden mukaan tai vaihtoehtoisesti vähintään 16 mm paksu lattialastulevy ja mattopäällyste Höyrynsulku, askeläänieriste tai muu erotuskerros lattianpäällyste- ja lattialämmitysjärjestelmän toimittajan ohjeiden mukaan 1535 mm Lattialämmityslevy metallisella lämmönluovutuslevyllä lattialämmitysjärjestelmän toimittajan ohjeiden mukaan X mm Alumiinilaminaattipintainen tyhjiöeristepaneeli Vacupor NT-B2 tai kumirouhematolla molemmin puolin pinnoitettu tyhjiöeristepaneeli Vacupor RP-B2 Eristelevyt asennetaan puskusaumaan ja raot tiivistetään polyuretaanivaahdolla Läpivientien ja muiden yksityiskohtien alueet eristetään tavanomaisella 2050 mm paksulla EPS-, XPS- tai PU-eristelevyllä Mahdollisten päällekkäisten levykerrosten saumat limitetään ~5 mm Erotus-/tasauskerros, PE-solumuovimatto Vacupor RP-B2:n alla höyrynsulkuna PE-muovikalvo 05 mm Tasoitus tarvittaessa kosteutta kestävällä tasoitteella Mahdollinen vanha betonilaatta Laatan pinnalta poistetaan vanhat lattianpäällysteet sekä kaikki vanhat kosteutta kestämättömät liima- ja tasoitekerrokset Mahdollinen vanha lämmöneristekerros Vanha tai uusi kantava rakenne Pintakäsittely tai muu verhous tarvittaessa Lämmönläpäisykerroin (U-arvo, W/m²K) riippuen tyhjiöeristeen paksuudesta: 20 mm 25 mm 30 mm 35 mm 40 mm 45 mm 50 mm 0,34 0,28 0,24 0,21 0,18 0,17 0,15 U-arvot on laskettu käyttäen tyhjiöeristepaneelin lämmönjohtavuutena ( design) arvoa 0,008 W/mK Rakenteessa mahdollisesti olevaa muuta lämmöneristekerrosta eikä lattialämmityslevyä ole huomioitu U-arvon laskennassa
8 wwwvicoverfi VANHAN PUUALAPOHJAN SISÄPUOLINEN LISÄLÄMMÖNERISTYS, RAKENTEESSA LATTIALÄMMITYSLEVYLLÄ JA TASOITEKERROKSELLA TOTEUTETTU LATTIALÄMMITYS AP 301 Lattianpäällyste huoneselostuksen mukaan 2550 mm Kuituvahvistettu lattiatasoite + alkalinkestävä lasikuituverkko tasoitevalmistajan ohjeiden mukaan Tasoitekerroksen alla suodatinkangas tai muu erotuskerros tarvittaessa tasoitetoimittajan ohjeiden mukaan 1535 mm Lattialämmityslevy metallisella lämmönluovutuslevyllä tasoitetoimittajan ja lattialämmitysjärjestelmän toimittajan ohjeiden mukaan X mm Alumiinilaminaattipintainen tyhjiöeristepaneeli Vacupor NT-B2 Eristelevyt asennetaan puskusaumaan ja saumat teipataan alumiinipintaisella teipillä Eristelevyjen väliset raot ja yksityiskohdat tiivistetään polyuretaanivaahdolla Läpivientien ja muiden yksityiskohtien alueet eristetään tavanomaisella 1030 mm paksulla EPS-, XPS- tai PU-eristelevyllä Mahdollisten päällekkäisten levykerrosten saumat limitetään ~5 mm Erotus-/tasauskerros, PE-solumuovimatto Vanha säilytettävä lattialaudoitus Lautojen kiinnityksen varmistus tarvittaessa ruuveilla Seinä- ja lattianurkkien ilmatiivistys esim PU-vaahdolla ja elastisella vedeneristysmassalla Vanha säilytettävä puurakenteinen alapohja Lämmöneristeenä ja täytteenä voi olla mineraalivillan ohella vanhoja materiaaleja, kuten esim laastijätettä, hiekkaa, sahanpurua, kutterinlastua, olkea, sammalta tai turvetta Tuulettuva alustatila Lämmönläpäisykerroin (U-arvo, W/m²K) riippuen tyhjiöeristeen paksuudesta (X): Vanhan rakenteen U-arvo (W/m²K) 10 mm 20 mm 30 mm 0,70 0,37 0,25 0,19 0,50 0,31 0,22 0,17 0,30 0,22 0,17 0,14 U-arvot on laskettu käyttäen tyhjiöeristepaneelin lämmönjohtavuutena ( Lattialämmityslevyä ole huomioitu U-arvon laskennassa design) arvoa 0,008 W/mK
9 VANHAN PUUALAPOHJAN SISÄPUOLINEN LISÄLÄMMÖNERISTYS, LATTIANPÄÄLLYSTEEN ALUSTANA TASOITEKERROS wwwvicoverfi AP 302 Lattianpäällyste huoneselostuksen mukaan 1530 mm Kuituvahvistettu lattiatasoite (ns saneerausplaano) + alkalinkestävä lasikuituverkko Erotuskerros-/höyrynsulku, esim PE-muovikalvo 0,2 mm, saumat limitetään ja teipataan Lattian reunoilla höyrynsulkukalvon reunat nostetaan ylös seinäpinnoille Lattian reunoilla ja läpivientien kohdilla lisäksi erotuskerroksena noin 5 mm paksu solumuovikaista X mm Kumirouhematolla molemmin puolin pinnoitettu tyhjiöeristepaneeli Vacupor RP-B2 Eristelevyt asennetaan puskusaumaan ja raot tiivistetään polyuretaanivaahdolla Läpivientien ja muiden yksityiskohtien alueet eristetään tavanomaisella 2050 mm paksulla EPS-, XPS- tai PU-eristelevyllä Mahdollisten päällekkäisten levykerrosten saumat limitetään ~5 mm Erotus-/tasauskerros, PE-solumuovimatto Vanha säilytettävä lattialaudoitus Lautojen kiinnityksen varmistus tarvittaessa ruuveilla Seinä- ja lattianurkkien ilmatiivistys esim PU-vaahdolla ja elastisella vedeneristysmassalla Vanha säilytettävä puurakenteinen alapohja Lämmöneristeenä ja täytteenä voi olla mineraalivillan ohella vanhoja materiaaleja, kuten esim laastijätettä, hiekkaa, sahanpurua, kutterinlastua, olkea, sammalta tai turvetta Tuulettuva alustatila Lämmönläpäisykerroin (U-arvo, W/m²K) riippuen tyhjiöeristeen paksuudesta (X): Vanhan rakenteen U-arvo (W/m²K) 10 mm 20 mm 30 mm 0,70 0,37 0,25 0,19 0,50 0,31 0,22 0,17 0,30 0,22 0,17 0,14 U-arvot on laskettu käyttäen tyhjiöeristepaneelin lämmönjohtavuutena ( design) arvoa 0,008 W/mK
10 VANHAN PUUALAPOHJAN SISÄPUOLINEN LISÄLÄMMÖNERISTYS, LATTIANPÄÄLLYSTEEN ALUSTANA LASTULEVYTYS wwwvicoverfi AP 303 Lattianpäällyste huoneselostuksen mukaan 22 mm Lattialastulevy, asennus kelluvana valmistajan ohjeiden mukaan ~5 mm Erotus-/tasauskerros, PE-solumuovimatto X mm Alumiinilaminaattipintainen tyhjiöeristepaneeli Vacupor NT-B2 Eristelevyt asennetaan puskusaumaan ja saumat teipataan alumiinipintaisella teipillä Eristelevyjen väliset raot ja yksityiskohdat tiivistetään polyuretaanivaahdolla Läpivientien ja muiden yksityiskohtien alueet eristetään tavanomaisella 1030 mm paksulla EPS-, XPS- tai PU-eristelevyllä Mahdollisten päällekkäisten levykerrosten saumat limitetään ~5 mm Erotus-/tasauskerros, PE-solumuovimatto Vanha säilytettävä lattialaudoitus Lautojen kiinnityksen varmistus tarvittaessa ruuveilla Seinä- ja lattianurkkien ilmatiivistys esim PU-vaahdolla ja elastisella vedeneristysmassalla Vanha säilytettävä puurakenteinen alapohja Lämmöneristeenä ja täytteenä voi olla mineraalivillan ohella vanhoja materiaaleja, kuten esim laastijätettä, hiekkaa, sahanpurua, kutterinlastua, olkea, sammalta tai turvetta Tuulettuva alustatila Lämmönläpäisykerroin (U-arvo, W/m²K) riippuen tyhjiöeristeen paksuudesta (X): Vanhan rakenteen U-arvo (W/m²K) 10 mm 20 mm 30 mm 0,70 0,35 0,24 0,19 0,50 0,30 0,22 0,17 0,30 0,22 0,17 0,14 U-arvot on laskettu käyttäen tyhjiöeristepaneelin lämmönjohtavuutena ( design) arvoa 0,008 W/mK
11 MAANVARAINEN LATTIA KOHDISSA, JOISSA KALLIOPINTA, VANHA ANTURA, KANAALI TAI MUU SYY RAJOITTAA ERISTEPAKSUUTTA wwwvicoverfi AP 401 Lattianpäällyste huoneselostuksen mukaan Tasoite tarvittaessa rakennusselostuksen mukaan 60 mm Teräsbetonilaatta rakennesuunnitelmien mukaan, raudoitus betoniteräsverkolla tai kuiduilla Lattian reunoilla ja läpivientien kohdilla erotuskerroksena noin 5 mm paksu solumuovikaista Betonilaatassa lattialämmitysputket tai -kaapelit tarvittaessa LVIS-suunnitelmien mukaan Erotuskerros-/höyrynsulku, esim PE-muovikalvo 0,2 mm, saumat limitetään ja teipataan X mm Kumirouhematolla molemmin puolin pinnoitettu tyhjiöeristepaneeli Vacupor RP-B2 Eristelevyt asennetaan puskusaumaan ja raot tiivistetään polyuretaanivaahdolla Läpivientien ja muiden yksityiskohtien alueet eristetään tavanomaisella 2050 mm paksulla EPS-, XPS- tai PU-eristelevyllä Mahdollisten päällekkäisten levykerrosten saumat limitetään Höyrynsulku, kumibitumikermi tai alumiinilaminaattikalvo Eristyskermin tai höyrynsulkukalvon reunat käännetään tyhjiöeristepaneelin yläpinnalle 10 mm Salaojamatto, toimii salaojituskerroksen korvaavana kerroksena Tasaus betonivalulla, kevytsorabetonilla tai hiekalla Kalliopinta tai vanha säilytettävä betonirakenne Lämmönläpäisykerroin (U-arvo, W/m²K) riippuen tyhjiöeristeen paksuudesta: 10 mm 20 mm 30 mm 40 mm 50 mm Reuna-alue: 0,52 0,32 0,23 0,18 0,14 Sisäalue: 0,33 0,23 0,18 0,15 0,12 U-arvot on laskettu käyttäen tyhjiöeristepaneelin lämmönjohtavuutena ( maaperälle kallion lämmönvastusta design) arvoa 0,008 W/mK ja
12 wwwvicoverfi VANHAN MAANVASTAISEN RAKENTEEN LISÄLÄMMÖNERISTYS, RAKENTEESSA LATTIALÄMMITYSLEVYLLÄ JA TASOITEKERROKSELLA TOTEUTETTU LATTIALÄMMITYS AP 402 Lattianpäällyste huoneselostuksen mukaan 2550 mm Kuituvahvistettu lattiatasoite + alkalinkestävä lasikuituverkko tasoitevalmistajan ohjeiden mukaan Suodatinkangas tai muu erotuskerros tarvittaessa tasoitetoimittajan ohjeiden mukaan 1535 mm Lattialämmityslevy metallisella lämmönluovutuslevyllä tasoitetoimittajan ja lattialämmitysjärjestelmän toimittajan ohjeiden mukaan X mm Alumiinilaminaattipintainen tyhjiöeristepaneeli Vacupor NT-B2 tai kumirouhematolla molemmin puolin pinnoitettu tyhjiöeristepaneeli Vacupor RP-B2 Eristelevyt asennetaan puskusaumaan ja raot tiivistetään polyuretaanivaahdolla Läpivientien ja muiden yksityiskohtien alueet eristetään tavanomaisella 2050 mm paksulla EPS-, XPS- tai PU-eristelevyllä Mahdollisten päällekkäisten levykerrosten saumat limitetään ~5 mm Erotus-/tasauskerros, PE-solumuovimatto Vacupor RP-B2:n alla höyrynsulkuna PE-muovikalvo 05 mm Tasoitus kosteutta kestävällä tasoitteella tarvittaessa Vanha teräsbetonilaatta Laatan pinnalta poistetaan vanhat lattianpäällysteet sekä kaikki vanhat kosteutta kestämättömät liima- ja tasoitekerrokset Mahdollinen vanha lämmöneristekerros, muovikalvo tai valusuojapaperi Vanha alustäyttösora ja perusmaa Lämmönläpäisykerroin (U-arvo, W/m²K) riippuen tyhjiöeristeen paksuudesta: 10 mm 20 mm 30 mm 40 mm 50 mm Reuna-alue: 0,48 0,30 0,22 0,17 0,14 Sisäalue: 0,22 0,17 0,14 0,12 0,11 U-arvot on laskettu käyttäen tyhjiöeristepaneelin lämmönjohtavuutena ( design) arvoa 0,008 W/mK ja maaperälle salaojitetun soran tai hiekan lämmönvastusta Alapohjan mahdollista vanhaa lämmöneristettä eikä myöskään lattialämmityslevyä ole huomioitu U-arvon laskennassa
13 wwwvicoverfi VANHAN MAANVASTAISEN RAKENTEEN LISÄLÄMMÖNERISTYS, LATTIANPÄÄLLYSTE ASENNETTU KELLUVANA LATTIALÄMMITYSLEVYJEN PÄÄLLE AP 403 Laminaatti- tai puuparketti lattianpäällystevalmistajan ohjeiden mukaan tai vaihtoehtoisesti vähintään 16 mm paksu lastulevy ja mattopäällyste Höyrynsulku, askeläänieriste tai muu erotuskerros lattianpäällyste- ja lattialämmitysjärjestelmän toimittajan ohjeiden mukaan 1535 mm Lattialämmityslevy metallisella lämmönluovutuslevyllä lattialämmitysjärjestelmän toimittajan ohjeiden mukaan X mm Alumiinilaminaattipintainen tyhjiöeristepaneeli Vacupor NT-B2 tai kumirouhematolla molemmin puolin pinnoitettu tyhjiöeristepaneeli Vacupor RP-B2 Eristelevyt asennetaan puskusaumaan ja raot tiivistetään polyuretaanivaahdolla Läpivientien ja muiden yksityiskohtien alueet eristetään tavanomaisella 2050 mm paksulla EPS-, XPS- tai PU-eristelevyllä Mahdollisten päällekkäisten levykerrosten saumat limitetään ~5 mm Erotus-/tasauskerros, PE-solumuovimatto Vacupor RP-B2:n alla höyrynsulkuna PE-muovikalvo 05 mm Tasoitus tarvittaessa kosteutta kestävällä tasoitteella Vanha teräsbetonilaatta Laatan pinnalta poistetaan vanhat lattianpäällysteet sekä kaikki vanhat kosteutta kestämättömät liima- ja tasoitekerrokset Mahdollinen vanha lämmöneristekerros, muovikalvo tai valusuojapaperi Vanha alustäyttösora ja perusmaa Lämmönläpäisykerroin (U-arvo, W/m²K) riippuen tyhjiöeristeen paksuudesta: 10 mm 20 mm 30 mm 40 mm 50 mm Reuna-alue: 0,52 0,32 0,23 0,18 0,14 Sisäale: 0,33 0,23 0,18 0,15 0,12 U-arvot on laskettu käyttäen tyhjiöeristepaneelin lämmönjohtavuutena ( design) arvoa 0,008 W/mK ja maaperälle salaojitetun soran tai hiekan lämmönvastusta Alapohjan mahdollista vanhaa lämmöneristettä eikä myöskään lattialämmityslevyä ole huomioitu U-arvon laskennassa

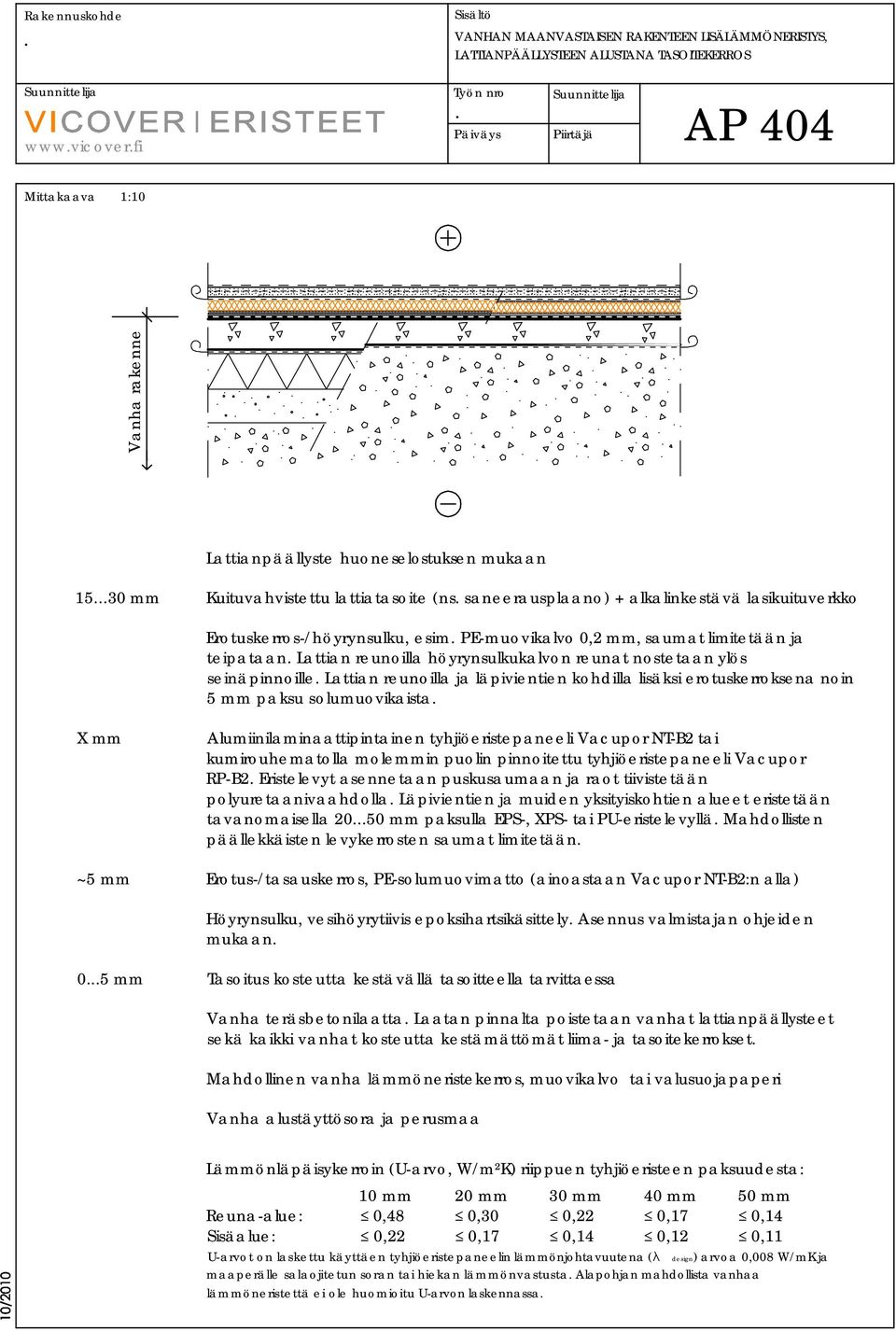

14 VANHAN MAANVASTAISEN RAKENTEEN LISÄLÄMMÖNERISTYS, LATTIANPÄÄLLYSTEEN ALUSTANA TASOITEKERROS wwwvicoverfi AP 404 Lattianpäällyste huoneselostuksen mukaan 1530 mm Kuituvahvistettu lattiatasoite (ns saneerausplaano) + alkalinkestävä lasikuituverkko Erotuskerros-/höyrynsulku, esim PE-muovikalvo 0,2 mm, saumat limitetään ja teipataan Lattian reunoilla höyrynsulkukalvon reunat nostetaan ylös seinäpinnoille Lattian reunoilla ja läpivientien kohdilla lisäksi erotuskerroksena noin 5 mm paksu solumuovikaista X mm Alumiinilaminaattipintainen tyhjiöeristepaneeli Vacupor NT-B2 tai kumirouhematolla molemmin puolin pinnoitettu tyhjiöeristepaneeli Vacupor RP-B2 Eristelevyt asennetaan puskusaumaan ja raot tiivistetään polyuretaanivaahdolla Läpivientien ja muiden yksityiskohtien alueet eristetään tavanomaisella 2050 mm paksulla EPS-, XPS- tai PU-eristelevyllä Mahdollisten päällekkäisten levykerrosten saumat limitetään ~5 mm Erotus-/tasauskerros, PE-solumuovimatto (ainoastaan Vacupor NT-B2:n alla) Höyrynsulku, vesihöyrytiivis epoksihartsikäsittely Asennus valmistajan ohjeiden mukaan 05 mm Tasoitus kosteutta kestävällä tasoitteella tarvittaessa Vanha teräsbetonilaatta Laatan pinnalta poistetaan vanhat lattianpäällysteet sekä kaikki vanhat kosteutta kestämättömät liima- ja tasoitekerrokset Mahdollinen vanha lämmöneristekerros, muovikalvo tai valusuojapaperi Vanha alustäyttösora ja perusmaa Lämmönläpäisykerroin (U-arvo, W/m²K) riippuen tyhjiöeristeen paksuudesta: 10 mm 20 mm 30 mm 40 mm 50 mm Reuna-alue: 0,48 0,30 0,22 0,17 0,14 Sisäalue: 0,22 0,17 0,14 0,12 0,11 U-arvot on laskettu käyttäen tyhjiöeristepaneelin lämmönjohtavuutena ( design) arvoa 0,008 W/mK ja maaperälle salaojitetun soran tai hiekan lämmönvastusta Alapohjan mahdollista vanhaa lämmöneristettä ei ole huomioitu U-arvon laskennassa
15 wwwvicoverfi VANHAN MAANVASTAISEN RAKENTEEN LISÄLÄMMÖNERISTYS, LATTIANPÄÄLLYSTE ASENNETTU KELLUVANA TYHJIÖERISTELEVYJEN PÄÄLLE AP 405 Laminaatti- tai puuparketti lattianpäällystevalmistajan ohjeiden mukaan tai vaihtoehtoisesti vähintään 16 mm paksu lattialastulevy ja mattopäällyste Huom! Alumiinilaminaattipintaisen tyhjiöeristelevyn tapauksessa eristelevy on suojattava väliaikaisella siirrettävällä levytyksellä tms tavalla asennusaikaisilta mekaanisilta rasituksilta Askeläänieriste tai muu erotuskerros lattianpäällystetoimittajan ohjeiden mukaan X mm Alumiinilaminaattipintainen tyhjiöeristepaneeli Vacupor NT-B2 tai kumirouhematolla molemmin puolin pinnoitettu tyhjiöeristepaneeli Vacupor RP-B2 Eristelevyt asennetaan puskusaumaan ja raot tiivistetään polyuretaanivaahdolla Läpivientien ja muiden yksityiskohtien alueet eristetään tavanomaisella 2050 mm paksulla EPS-, XPS- tai PU-eristelevyllä Mahdollisten päällekkäisten levykerrosten saumat limitetään ~5 mm Erotus-/tasauskerros, PE-solumuovimatto (ainoastaan Vacupor NT-B2:n alla) Höyrynsulku, vesihöyrytiivis epoksihartsikäsittely Asennus valmistajan ohjeiden mukaan 05 mm Tasoitus kosteutta kestävällä tasoitteella tarvittaessa Vanha teräsbetonilaatta Laatan pinnalta poistetaan vanhat lattianpäällysteet sekä kaikki vanhat kosteutta kestämättömät liima- ja tasoitekerrokset Mahdollinen vanha lämmöneristekerros, muovikalvo tai valusuojapaperi Vanha alustäyttösora ja perusmaa Lämmönläpäisykerroin (U-arvo, W/m²K) riippuen tyhjiöeristeen paksuudesta: 10 mm 20 mm 30 mm 40 mm 50 mm Reuna-alue: 0,48 0,30 0,22 0,17 0,14 Sisäalue: 0,22 0,17 0,14 0,12 0,11 U-arvot on laskettu käyttäen tyhjiöeristepaneelin lämmönjohtavuutena ( design) arvoa 0,008 W/mK ja maaperälle salaojitetun soran tai hiekan lämmönvastusta Alapohjan mahdollista vanhaa lämmöneristettä ei ole huomioitu U-arvon laskennassa Huom! Rakenne soveltuu käytettäväksi ainoastaan asunnoissa, toimistyöhuoneissa ja muissa vastaavissa tiloissa, joissa lattiaan kohdistuu ainoastaan kevyttä mekaanista rasitusta
16 JULKISIVUPINNALTAAN RAPATUN MASSIIVITIILISEINÄN ULKOPUOLINEN LISÄLÄMMÖNERISTYS wwwvicoverfi US 101 ~8 mm Verkotettu ohutlaastirappaus Nurkka-alueiden, aukkojen reunojen ja yksityiskohtien vahvistusverkotus sekä liittymäkohtien tiivistykset laastitoimittajan ohjeiden mukaan 20+X+10 mm EPS-eristeellä molemmin puolin pinnoitettu tyhjiöeristepaneeli Vacupor PS-B2 10/20, kiinnitys liimalaastilla kauttaaltaan alustaan Eristelevyt asennetaan puskusaumaan ja raot tiivistetään polyuretaanivaahdolla Läpivientien, erilaisten julkisivuvarusteiden kiinnikkeiden ja muiden yksityiskohtien alueet eristetään tavanomaisella palonsuojakäsitellyllä 4060 mm paksulla EPS-eristelevyllä Ikkunoiden pielet eristetään ohuemmalla EPS-valmisteisella pielilevyllä Vanha julkisivurappaus, vauriokohdat paikataan ja isot epätasaisuudet oikaistaan Tartuntaa heikentävät vanhat maalikerrokset poistetaan ja rappauspinnat pohjustetaan tarvittaessa liimalaastitoimittajan ohjeiden mukaan Vanha tiilimuuraus tai muu kiviaineinen seinärakenne Sisäpintojen rappaus ja pintakäsittely huoneselostuksen mukaan Lämmönläpäisykerroin (U-arvo, W/m²K) riippuen tyhjiöeristeen paksuudesta (X): Vanhan rakenteen U-arvo (W/m²K) 10 mm 20 mm 30 mm 1,50 0,36 0,25 0,19 1,30 0,35 0,24 0,19 1,10 0,33 0,24 0,18 0,90 0,31*) 0,22 0,18 0,70 0,28*) 0,21 0,17 0,50 0,24*) 0,19*) 0,15 0,30 0,18*) 0,15*) 0,13*) U-arvot on laskettu käyttäen tyhjiöeristepaneelin lämmönjohtavuutena ( design) arvoa 0,008 W/mK *) Rakenteen kosteusteknisen toimivuuden varmistaminen edellyttää kohdekohtaista erityistarkastelua
17 PUHTAAKSIMUURATUN MASSIIVITIILISEINÄN ULKOPUOLINEN LISÄLÄMMÖNERISTYS wwwvicoverfi US 102 ~ 8 mm Verkotettu ohutlaastirappaus Nurkka-alueiden, aukkojen reunojen ja yksityiskohtien vahvistusverkotus sekä liittymäkohtien tiivistykset laastitoimittajan ohjeiden mukaan 20+X+10 mm EPS-eristeellä molemmin puolin pinnoitettu tyhjiöeristepaneeli Vacupor PS-B2 10/20, kiinnitys liimalaastilla kauttaaltaan alustaan Eristelevyt asennetaan puskusaumaan ja raot tiivistetään polyuretaanivaahdolla Läpivientien, erilaisten julkisivuvarusteiden, kiinnikkeiden ja muiden yksityiskohtien alueet eristetään tavanomaisella palonsuojakäsitellyllä 4060 mm paksulla EPS-eristelevyllä Ikkunoiden pielet eristetään ohuemmalla EPS-valmisteisella pielilevyllä 515 mm Tasoitus ja tarvittaessa oikaisu ulkokäyttöön soveltuvalla kuituvahvistetulla korjauslaastilla Valmiit rappauspinnat pohjustetaan liimalaastitoimittajan ohjeiden mukaan tarvittaessa Vanha julkisivupinnaltaan puhtaaksimuurattu massiivitiiliseinä Sisäpintojen rappaus ja pintakäsittely huoneselostuksen mukaan Lämmönläpäisykerroin (U-arvo, W/m²K) riippuen tyhjiöeristeen paksuudesta (X): Vanhan rakenteen U-arvo (W/m²K) 10 mm 20 mm 30 mm 1,50 0,36 0,25 0,19 1,30 0,35 0,24 0,19 1,10 0,33 0,24 0,18 0,90 0,31*) 0,22 0,18 0,70 0,28*) 0,21 0,17 0,50 0,24*) 0,19*) 0,15 0,30 0,18*) 0,15*) 0,13*) U-arvot on laskettu käyttäen tyhjiöeristepaneelin lämmönjohtavuutena ( design) arvoa 0,008 W/mK *) Rakenteen kosteusteknisen toimivuuden varmistaminen edellyttää kohdekohtaista erityistarkastelua
18 MASSIIVITIILISEINÄN SISÄPUOLINEN LISÄLÄMMÖNERISTYS, SISÄVERHOUSRAKENTEENA KIVIAINEINEN TIILI- TAI HARKKOMUURAUS wwwvicoverfi US X+10 mm Julkisivupintojen rappaus ja pintakäsittely rakennusselostuksen mukaan *) Vanha tiilimuuraus tai muu kiviaineinen seinärakenne Mahdollinen vanha rappaus, vauriokohdat paikataan ja isot epätasaisuudet oikaistaan Vanhat kosteutta kestämättömät tasoite-, tapetti- ja maalikerrokset poistetaan paljaalle rappaus- tai tiilipinnalle asti EPS- tai XPS-eristeellä molemmin puolin pinnoitettu tyhjiöeristepaneeli Vacupor PS-B2 10/10 tai Vacupor XPS 10/10, kiinnitys liimalaastilla alustaan Eristelevyt asennetaan puskusaumaan ja raot tiivistetään polyuretaanivaahdolla Läpivientien, muiden yksityiskohtien alueet eristetään tavanomaisella 3050 mm paksulla EPS- tai XPS-eristelevyllä 020 mm Muurausväli, muuraustyön yhteydessä harkko tai tiili painetaan kiinni seinäpinnalle levitettyyn tuoreeseen laastikerrokseen tai väli täytetään muurauslaastilla muuraustyön etenemisen mukaan siten, ettei taustalle jää yhtenäistä ilmaväliä 60 mm Tiili-, siporex-, kevytsora- tai kahi-väliseinäharkkomuuraus (toimii mekaanisena suojana ehkäisemässä tyhjiöeristelevyn vaurioittamista) Muurattavien harkkojen tai tiilien kanssa vaihtoehtoisesti eristeen suojaus voidaan tehdä myös alustaan liimattavalla huokoisella kalsiumsilikaattilevyeristeellä Sisäpintojen tasoitus ja pintakäsittely huoneselostuksen mukaan Lämmönläpäisykerroin (U-arvo, W/m²K) riippuen tyhjiöeristeen paksuudesta (X): Vanhan rakenteen U-arvo (W/m²K) 10 mm 20 mm 30 mm 1,30 0,35 0,24 0,19 1,10 0,33 0,24 0,18 0,90 0,31 0,22 0,18 0,70 0,28 0,21 0,17 0,50 0,24 0,19 0,15 U-arvot on laskettu käyttäen tyhjiöeristepaneelin lämmönjohtavuutena ( design) arvoa 0,008 W/mK *) Viistosateelle toistuvasti altistuvan puhtaaksimuuratun massiivitiili- tai luonnonkiviseinän sisäpuolista lisälämmöneristämistä ei suositella, koska lisälämmöneristys heikentää rakenteen kuivumiskykyä
19 MASSIIVITIILISEINÄN SISÄPUOLINEN LISÄLÄMMÖNERISTYS, SISÄVERHOUSRAKENTEENA KIPSILEVYPINTAINEN PU-ERISTELEVY wwwvicoverfi US X+3 mm / 10+X+10 mm Julkisivupintojen rappaus ja pintakäsittely rakennusselostuksen mukaan *) Vanha tiilimuuraus tai muu kiviaineinen seinärakenne Mahdollinen vanha rappaus, vauriokohdat paikataan ja isot epätasaisuudet oikaistaan Vanhat kosteutta kestämättömät tasoite-, tapetti- ja maalikerrokset poistetaan paljaalle rappaus- tai tiilipinnalle asti XPS- tai EPS-eristeellä molemmin puolin pinnoitettu tyhjiöeristepaneeli Vacupor XPS 3/3 tai Vacupor PS-B2 10/10 EPS-pintaisen eristelevyn kiinnitys liimalaastilla kauttaaltaan alustaan ja XPS-pintainen eristelevy voidaan vaihtoehtoisesti kiinnittää tasaiselle pinnalle myös kosteudenkestävällä rakennusliimalla Eristelevyjen vaakasaumat puskusaumoja ja pystysaumojen (k500600) kohdille jätetään noin mm leveät XPS- tai PU-eristelevyllä täytetyt kaistat sisäverhouksena olevan PU-eristelevyn ruuvikiinnitystä varten Raot tiivistetään PU-vaahdolla Läpivientien, kiinnikkeiden ja muiden yksityiskohtien alueet eristetään XPS- tai PU-eristelevyllä 4070 mm Kipsilevypintainen polyuretaanilevy, asennus valmistajan ohjeiden mukaan ruuvikiinnityksellä taustan tiilirakenteeseen Eristelevyn paksuus valitaan siten, että seinäpinnalle kiinnitettävien listoitusten ja muiden varusteiden kiinnitysruuvit eivät ylety tyhjiöeristeeseen asti Raskaat kiinnitykset on sijoitettava tyhjiöeristepaneelien pystysaumoissa olevien XPS- tai PU-eristekaistojen kohdille Sisäpintojen tasoitus ja pintakäsittely sekä mahdollinen muu verhous huoneselostuksen mukaan Lämmönläpäisykerroin (U-arvo, W/m²K) riippuen tyhjiöeristeen paksuudesta (X): Rakenteen U-arvo (W/m²K) ilman tyhjiöeristepaneeleja: 10 mm 20 mm 30 mm 0,70 0,40 0,30 0,24 0,50 0,33 0,25 0,21 0,30 0,23 0,19 0,16 U-arvot on laskettu käyttäen tyhjiöeristepaneelin lämmönjohtavuutena ( design) arvoa 0,008 W/mK *) Viistosateelle toistuvasti altistuvan puhtaaksimuuratun massiivitiili- tai luonnonkiviseinän sisäpuolista lisälämmöneristämistä ei suositella, koska lisälämmöneristys heikentää rakenteen kuivumiskykyä
20 BETONISANDWICH-RAKENTEEN ULKOPUOLINEN LISÄLÄMMÖNERISTYS, JULKISIVUVERHOUKSENA ERISTERAPPAUS wwwvicoverfi US 201 ~ 8 mm Verkotettu ohutlaastirappaus Nurkka-alueiden, aukkojen reunojen ja yksityiskohtien vahvistusverkotus sekä liittymäkohtien tiivistykset laastitoimittajan ohjeiden mukaan 20+X+10 mm EPS-eristeellä molemmin puolin pinnoitettu tyhjiöeristepaneeli Vacupor PS-B2 10/20, kiinnitys liimalaastilla kauttaaltaan alustaan Eristelevyt asennetaan puskusaumaan ja raot tiivistetään polyuretaanivaahdolla Läpivientien, erilaisten julkisivuvarusteiden kiinnikkeiden ja muiden yksityiskohtien alueet eristetään tavanomaisella palonsuojakäsitellyllä 4060 mm paksulla EPS-eristelevyllä Ikkunoiden pielet eristetään ohuemmalla EPS-valmisteisella pielilevyllä Vanha betonirakenteinen ulkokuori Betonivaurioiden ja raudoitusterästen korroosiovaurioiden korjaus sekä eristerapattavien pintojen mahdollinen esioikaisu rakennusselostuksen mukaan Ulkokuoren lisäkiinnitykset ja elementtisaumojen tiivistys rakennesuunnitelmien mukaan Huom! Ulkokuoren kosteuspitoisuuden tulee olla ennen eristelevyjen asennusta alle RH 80 % Vanha lämmöneristekerros Vanha betonirakenteinen sisäkuori, läpiviennit ja liittymät ilmatiivistetään Sisäpintojen pintakäsittelyt huoneselostuksen mukaan Lämmönläpäisykerroin (U-arvo, W/m²K) riippuen tyhjiöeristeen paksuudesta (X): Vanhan rakenteen U-arvo (W/m²K) 10 mm 20 mm 30 mm 0,70 0,28*) 0,21 0,17 0,50 0,24*) 0,19*) 0,15 0,40 0,22*) 0,17*) 0,14*) 0,30 0,18*) 0,15*) 0,13*) 0,20 0,14*) 0,12*) 0,10*) U-arvot on laskettu käyttäen tyhjiöeristepaneelin lämmönjohtavuutena ( design) arvoa 0,008 W/mK *) Rakenteen kosteusteknisen toimivuuden varmistaminen edellyttää kohdekohtaista erityistarkastelua
21 BETONISANDWICH-RAKENTEEN ULKOPUOLINEN LISÄLÄMMÖNERISTYS, JULKISIVUVERHOUKSENA TIILIMUURAUS wwwvicoverfi US 202 Purettava rakenne 85/130 mm Uusi tiili- tai kalkkihiekkatiilimuuraus Liikuntasaumat, tuuletusraot, raudoitus ja muuraussiteet rakennesuunnitelmien mukaan Muuraussiteet sijoitetaan tyhjiöeristelevyjen pystysaumojen kohdille 40 mm Tuuletusväli, laastipurseet on poistettava tuuletusvälistä 30 mm Vesihöyryä läpäisevällä tuulensuojapinnoitteella pinnoitettu kova mineraalivillaeristelevy, saumojen teippaus tuulensuojaeristelevytoimittajan ohjeiden mukaisella saumausteipillä (Huom! P1-luokan rakennuksissa tuulensuojapinnoitteen tulee täyttää luokan A2-s1, d0 palovaatimukset) 3+X+3 mm / 10+X+10 mm XPS- tai EPS-eristeellä molemmin puolin pinnoitettu tyhjiöeristepaneeli Vacupor XPS 3/3 tai Vacupor PS 10/10, kiinnitys liimalaastilla kauttaaltaan alustaan Eristelevyjen vaakasaumat puskusaumoja ja pystysaumojen kohdille jätetään noin 50 mm leveät kovalla mineraalivillalla täytetyt kaistat muuraussiteiden kiinnitystä varten Raot tiivistetään polyuretaanivaahdolla Läpivientien, erilaisten julkisivuvarusteiden kiinnikkeiden ja muiden yksityiskohtien alueet eristetään kovalla mineraalivillaeristevyllä P1-luokan rakennuksissa myös ikkunoiden yläreunaan on asennettava palosuojaukseksi vähintään 30 mm leveä kaista kovaa mineraalivillaeristelvyä Tasoitus ja oikaisu kosteudenkestävälllä betoninkorjauslaastilla tai ruiskubetonoimalla Harkinnan mukaan alustan tasauksessa on mahdollista käyttää myös pehmeää mineraalivillaa Vanha betonirakenteinen sisäkuori, läpiviennit ja liittymät ilmatiivistetään Sisäpintojen pintakäsittelyt huoneselostuksen mukaan Lämmönläpäisykerroin (U-arvo, W/m²K) riippuen tyhjiöeristeen paksuudesta (X): 10 mm 20 mm 30 mm 0,37 0,26 0,19 U-arvot on laskettu käyttäen tyhjiöeristepaneelin lämmönjohtavuutena ( design) arvoa 0,008 W/mK
22 VANHAN MODUULITIILIVERHOUKSEN KORVAAMINEN AIKAISEMPAA PAKSUMMALLA TAUSTALTAAN TUULETETULLA TIILIVERHOUKSELLA wwwvicoverfi US 203 Purettava rakenne 130 mm Uusi tiili- tai kalkkihiekkatiilimuuraus Liikuntasaumat, tuuletusraot, raudoitus ja muuraussiteet rakennesuunnitelmien mukaan Muuraussiteet sijoitetaan tyhjiöeristelevyjen pystysaumojen kohdille 40 mm Tuuletusväli, laastipurseet on poistettava tuuletusvälistä 30 mm Vesihöyryä läpäisevällä tuulensuojapinnoitteella pinnoitettu kova mineraalivillaeristelevy, saumojen teippaus tuulensuojaeristelevytoimittajan ohjeiden mukaisella saumausteipillä (Huom! P1-luokan rakennuksissa tuulensuojapinnoitteen tulee täyttää luokan A2-s1, d0 palovaatimukset) 3+X+3 mm / 10+X+10 mm XPS- tai EPS-eristeellä molemmin puolin pinnoitettu tyhjiöeristepaneeli Vacupor XPS 3/3 tai Vacupor PS-B2 10/10, kiinnitys liimalaastilla kauttaaltaan alustaan Eristelevyjen vaakasaumat puskusaumoja ja pystysaumojen kohdille jätetään noin 50 mm leveät kovalla mineraalivillalla täytetyt kaistat muuraussiteiden kiinnitystä varten Raot tiivistetään polyuretaanivaahdolla Läpivientien, erilaisten julkisivuvarusteiden kiinnikkeiden ja muiden yksityiskohtien alueet eristetään kovalla mineraalivillaeristevyllä P1-luokan rakennuksissa myös ikkunoiden yläreunaan on asennettava palosuojaukseksi vähintään 30 mm leveä kaista kovaa mineraalivillaeristelevyä Tasoitus ja oikaisu kosteudenkestävälllä betonikorjauslaastilla tai tiilitasoitteella Vanha betoni- tai tiilirakenteinen sisäkuori, läpiviennit ja liittymät ilmatiivistetään Sisäpintojen pintakäsittelyt huoneselostuksen mukaan Lämmönläpäisykerroin (U-arvo, W/m²K) riippuen tyhjiöeristeen paksuudesta (X): 10 mm 20 mm 30 mm 0,37 0,26 0,19 U-arvot on laskettu käyttäen tyhjiöeristepaneelin lämmönjohtavuutena ( olettaen taustan rakenteena olevan betonikuoren design) arvoa 0,008 W/mK ja
23 wwwvicoverfi BETONISANDWICH-RAKENTEEN JA TIILIVERHOTUN BETONI- TAI TIILIRAKENTEEN SISÄPUOLINEN LISÄLÄMMÖNERISTYS, SISÄVERHOUSRAKENTEENA KIVIAINEINEN TIILI- TAI HARKKOMUURAUS US 204 Julkisivupintojen korjaus ja pintakäsittely tarvittaessa rakennusselostuksen mukaan Vanha betonisandwich-elementtiseinä tai tiiliverhottu betoni- tai tiiliseinä Mahdollinen vanha rappaus tai tasoite, rappauksen vauriokohdat paikataan ja isot epätasaisuudet oikaistaan Vanhat kosteutta kestämättömät tasoite-, tapettija maalikerrokset poistetaan paljaalle betoni- tai rappauspinnalle asti 10+X+10 mm EPS- tai XPS-eristeellä molemmin puolin pinnoitettu tyhjiöeristepaneeli Vacupor PS-B2 10/10 tai Vacupor XPS 10/10, kiinnitys liimalaastilla alustaan Eristelevyt asennetaan puskusaumaan ja raot tiivistetään polyuretaanivaahdolla Läpivientien, muiden yksityiskohtien alueet eristetään tavanomaisella 3050 mm paksulla EPS- tai XPS-eristelevyllä 020 mm Muurausväli, muuraustyön yhteydessä harkko tai tiili painetaan kiinni seinäpinnalle levitettyyn tuoreeseen laastikerrokseen tai väli täytetään muurauslaastilla muuraustyön etenemisen mukaan siten, ettei taustalle jää yhtenäistä ilmaväliä 60 mm Tiili-, siporex-, kevytsora- tai kahi-väliseinäharkkomuuraus (toimii mekaanisena suojana ehkäisemässä tyhjiöeristelevyn vaurioittamista) Muurattavien harkkojen tai tiilien kanssa vaihtoehtoisesti eristeen suojaus voidaan tehdä myös alustaan liimattavalla huokoisella kalsiumsilikaattilevyeristeellä Sisäpintojen tasoitus ja pintakäsittely huoneselostuksen mukaan Lämmönläpäisykerroin (U-arvo, W/m²K) riippuen tyhjiöeristeen paksuudesta (X): Vanhan rakenteen U-arvo (W/m²K) 10 mm 20 mm 30 mm 0,90 0,31 0,22 0,18 0,70 0,28 0,11 0,17 0,50 0,24 0,19 0,15 0,30 0,18 0,15 0,12 U-arvot on laskettu käyttäen tyhjiöeristepaneelin lämmönjohtavuutena ( design) arvoa 0,008 W/mK
24 wwwvicoverfi BETONISANDWICH-RAKENTEEN JA TIILIVERHOTUN BETONI- TAI TIILIRAKENTEEN SISÄPUOLINEN LISÄLÄMMÖNERISTYS, SISÄVERHOUSRAKENTEENA KIPSILEVYPINTAINEN PU-ERISTELEVY US X+3 mm / 10+X+10 mm Julkisivupintojen korjaus ja pintakäsittely tarvittaessa rakennusselostuksen mukaan Vanha betonisandwich-elementtiseinä tai tiiliverhottu betoni- tai tiiliseinä Mahdollinen vanha rappaus tai tasoite, rappauksen vauriokohdat paikataan ja isot epätasaisuudet oikaistaan Vanhat kosteutta kestämättömät tasoite-, tapettija maalikerrokset poistetaan paljaalle betoni- tai rappauspinnalle asti XPS- tai EPS-eristeellä molemmin puolin pinnoitettu tyhjiöeristepaneeli Vacupor XPS 3/3 tai Vacupor PS-B2 10/10 EPS-pintaisen eristelevyn kiinnitys liimalaastilla kauttaaltaan alustaan ja XPS-pintainen eristelevy voidaan vaihtoehtoisesti kiinnittää tasaiselle pinnalle myös kosteudenkestävällä rakennusliimalla Eristelevyjen vaakasaumat puskusaumoja ja pystysaumojen (k500600) kohdille jätetään noin mm leveät XPS- tai PU-eristelevyllä täytetyt kaistat sisäverhouksena olevan PU-eristelevyn ruuvikiinnitystä varten Raot tiivistetään PU-vaahdolla Läpivientien, kiinnikkeiden ja muiden yksityiskohtien alueet eristetään XPS- tai PU-eristelevyllä 4070 mm Kipsilevypintainen polyuretaanilevy, asennus valmistajan ohjeiden mukaan ruuvikiinnityksellä taustan betoni- tai tiilirakenteeseen Eristelevyn paksuus valitaan siten, että seinäpinnalle kiinnitettävien listoitusten ja muiden varusteiden kiinnitysruuvit eivät ylety tyhjiöeristeeseen asti Raskaat kiinnitykset on sijoitettava tyhjiöeristepaneelien pystysaumoissa olevien XPS- tai PU-eristekaistojen kohdille Sisäpintojen tasoitus ja pintakäsittely sekä mahdollinen muu verhous huoneselostuksen mukaan Lämmönläpäisykerroin (U-arvo, W/m²K) riippuen tyhjiöeristeen paksuudesta (X): Rakenteen U-arvo (W/m²K) ilman tyhjiöeristepaneeleja: 10 mm 20 mm 30 mm 0,50 0,33 0,25 0,21 0,40 0,28 0,23 0,19 0,30 0,23 0,19 0,16 U-arvot on laskettu käyttäen tyhjiöeristepaneelin lämmönjohtavuutena ( design) arvoa 0,008 W/mK
25 VANHAN SIPOREX-HARKKOSEINÄN ULKOPUOLINEN LISÄLÄMMÖNERISTYS wwwvicoverfi US 301 ~8 mm Verkotettu ohutlaastirappaus Nurkka-alueiden, aukkojen reunojen ja yksityiskohtien vahvistusverkotus sekä liittymäkohtien tiivistykset laastitoimittajan ohjeiden mukaan 20+X+10 mm EPS-eristeellä molemmin puolin pinnoitettu tyhjiöeristepaneeli Vacupor PS-B2 10/20, kiinnitys liimalaastilla kauttaaltaan alustaan Eristelevyt asennetaan puskusaumaan ja raot tiivistetään polyuretaanivaahdolla Läpivientien, erilaisten julkisivuvarusteiden kiinnikkeiden ja muiden yksityiskohtien alueet eristetään tavanomaisella palonsuojakäsitellyllä 5070 mm paksulla EPS-eristelevyllä Ikkunoiden pielet eristetään ohuemmalla EPS-valmisteisella pielilevyllä Vanha julkisivurappaus, rappauksen tartunta alustaan varmistetaan tarvittaessa ruostumattomilla tai muovivalmisteisilla mekaanisilla kiinnikkeillä Rappauksen vauriokohdat paikataan ja isot epätasaisuudet oikaistaan siporex-paikkauslaastilla tai sementtipohjaisella korjauslaastilla Julkisivupinnalta poistetaan tarvittaessa tartuntaa heikentävät vanhat maalikerrokset ja rappauspinnat pohjustetaan tarvittaessa liimalaastitoimittajan ohjeiden mukaan Vanha siporex-harkkomuuraus Sisäpintojen tasoitus ja pintakäsittely huoneselostuksen mukaan Lämmönläpäisykerroin (U-arvo, W/m²K) riippuen tyhjiöeristeen paksuudesta (X): Vanhan harkkomuurauksen paksuus: 20 mm 30 mm 40 mm 200 mm 0,19 0,15 0, mm 0,17 0,14 0, mm 0,16 0,13 0, mm 0,14 0,12 0,11 U-arvot on laskettu käyttäen tyhjiöeristepaneelin lämmönjohtavuutena ( design) arvoa 0,008 W/mK
26 wwwvicoverfi VANHAN SIPOREX-HARKKOSEINÄN SISÄPUOLINEN LISÄLÄMMÖNERISTYS, SISÄVERHOUSRAKENTEENA KIVIAINEINEN TIILI- TAI HARKKOMUURAUS US X+10 mm Julkisivupintojen rappaus ja pintakäsittely tarvittaessa rakennusselostuksen mukaan Vanha siporex-harkkomuuraus Mahdollinen vanha rappaus tai tasoitekerros Vanhat kosteutta kestämättömät tasoite-, tapetti- ja maalikerrokset poistetaan Vauriokohdat paikataan ja isot epätasaisuudet oikaistaan siporex-paikkauslaastilla tai sementtipohjaisella korjauslaastilla EPS- tai XPS-eristeellä molemmin puolin pinnoitettu tyhjiöeristepaneeli Vacupor PS-B2 10/10 tai Vacupor XPS 10/10, kiinnitys liimalaastilla alustaan Eristelevyt asennetaan puskusaumaan ja raot tiivistetään polyuretaanivaahdolla Läpivientien, muiden yksityiskohtien alueet eristetään tavanomaisella 3050 mm paksulla EPS- tai XPS-eristelevyllä 020 mm Muurausväli, muuraustyön yhteydessä harkko tai tiili painetaan kiinni seinäpinnalle levitettyyn tuoreeseen laastikerrokseen tai väli täytetään muurauslaastilla muuraustyön etenemisen mukaan siten, ettei taustalle jää yhtenäistä ilmaväliä 60 mm Siporex-väliseinälaatta-, kevytsora- tai kahi-väliseinäharkkomuuraus (toimii mekaanisena suojana ehkäisemässä tyhjiöeristelevyn vaurioittamista) Muurattavien harkkojen tai tiilien kanssa vaihtoehtoisesti eristeen suojaus voidaan tehdä myös alustaan liimattavalla huokoisella kalsiumsilikaattilevyeristeellä Sisäpintojen tasoitus, mahdollinen pintavahvistuskangas ja pintakäsittely huoneselostuksen mukaan Lämmönläpäisykerroin (U-arvo, W/m²K) riippuen tyhjiöeristeen paksuudesta (X): Vanhan harkkomuurauksen paksuus: 10 mm 20 mm 30 mm 200 mm 0,21 0,17 0, mm 0,19 0,16 0, mm 0,18 0,15 0, mm 0,16 0,13 0,11 U-arvot on laskettu käyttäen tyhjiöeristepaneelin lämmönjohtavuutena ( olettaen sisäverhouksena käytettävän 66 mm paksua siporex-väliseinälevyä design) arvoa 0,008 W/mK ja
27 wwwvicoverfi VANHAN SIPOREX-HARKKOSEINÄN SISÄPUOLINEN LISÄLÄMMÖNERISTYS, SISÄVERHOUSRAKENTEENA KIPSILEVYPINTAINEN PU-ERISTELEVY US X+3 mm / 10+X+10 mm Julkisivupintojen rappaus ja pintakäsittely tarvittaessa rakennusselostuksen mukaan Vanha siporex-harkkomuuraus Mahdollinen vanha rappaus tai tasoitekerros Vanhat kosteutta kestämättömät tasoite-, tapetti- ja maalikerrokset poistetaan Vauriokohdat paikataan ja isot epätasaisuudet oikaistaan siporex-paikkauslaastilla tai sementtipohjaisella korjauslaastilla XPS- tai EPS-eristeellä molemmin puolin pinnoitettu tyhjiöeristepaneeli Vacupor XPS 3/3 tai Vacupor PS-B2 10/10 EPS-pintaisen eristelevyn kiinnitys liimalaastilla kauttaaltaan alustaan ja XPS-pintainen eristelevy voidaan vaihtoehtoisesti kiinnittää tasaiselle pinnalle myös kosteudenkestävällä rakennusliimalla Eristelevyjen vaakasaumat puskusaumoja ja pystysaumojen (k500600) kohdille jätetään noin mm leveät XPS- tai PU-eristelevyllä täytetyt kaistat sisäverhouksena olevan PU-eristelevyn ruuvikiinnitystä varten Raot tiivistetään PU-vaahdolla Läpivientien, kiinnikkeiden ja muiden yksityiskohtien alueet eristetään XPS- tai PU-eristelevyllä 4070 mm Kipsilevypintainen polyuretaanilevy, asennus valmistajan ohjeiden mukaan ruuvikiinnityksellä taustan harkkorakenteeseen Eristelevyn paksuus valitaan siten, että seinäpinnalle kiinnitettävien listoitusten ja muiden varusteiden kiinnitysruuvit eivät ylety tyhjiöeristeeseen asti Raskaat kiinnitykset on sijoitettava tyhjiöeristepaneelien pystysaumoissa olevien XPS- tai PU-eristekaistojen kohdille Sisäpintojen tasoitus ja pintakäsittely sekä mahdollinen muu verhous huoneselostuksen mukaan Lämmönläpäisykerroin (U-arvo, W/m²K) riippuen tyhjiöeristeen paksuudesta (X): Vanhan harkkomuurauksen paksuus: 10 mm 20 mm 30 mm 200 mm 0,33 0,26 0, mm 0,28 0,23 0, mm 0,25 0,21 0, mm 0,21 0,18 0,16 U-arvot on laskettu käyttäen tyhjiöeristepaneelin lämmönjohtavuutena ( design) arvoa 0,008 W/mK ja olettaen sisäverhouksena käytettävän 30 mm paksulla PU-eristeellä varustettua verhouslevyä
28 wwwvicoverfi PUURUNKORAKENTEISEN ULKOSEINÄN LISÄLÄMMÖNERISTYS KORVAAMALLA VANHAT ERISTEMATERIAALIT TYHJIÖERISTEPANEELILLA (SOVELTUU MYÖS LÄMPÖPATTEREIDEN TAUSTAN LISÄERISTYKSEEN) US 401 PYSTYLEIKKAUS VAAKALEIKKAUS Vanha ulkoverhous Vanha ulkoverhous Vanha lauta- tai tiiliverhous Tuuletusväli / vanhat puukoolaukset Vanha tuulensuojalevytys tai tuulensuojamineraalivilla, raot ja reiät tiivistetään sisäkautta ennen tyhjiöeristepaneelien asennusta 5 mm Tuulettumaton ilmaväli / asennusvara 120 mm Vanha puurunko ~50x k600 / 120 mm paksu molemmin puolin EPS- tai PU-eristeellä ja alumiinilaminaatilla pinnoitettu tyhjiöeristepaneeli Vicover Onni tai Urho 80/30/10 Eristelevyn kiinnitys ja saumojen tiivistys joustavalla PU-vaahdolla Sisäpuolen saumojen tiivistys lisäksi alumiinipintaisella teipillä Läpivientien, kiinnikkeiden ja muiden yksityiskohtien alueet eristetään tavanomaisella mm paksulla alumiinilaminaattipintaisella PU-eristelevyllä Harkinnan mukaan vesihöyryä läpäisevä ilmansulkukalvo (Sd-arvo 2,0 m), saumojen ja liittymäkohtien tiivistys valmistajan ohjeiden mukaisella teipillä ~22 mm Pystykoolaus 2225x100 runkotolppien kohdilla / tuulettumaton ilmaväli / asennustila lvis-asennuksille Kipsilevy tai muu sisäverhouslevytys Sisäpintojen tasoitus ja pintakäsittely huoneselostuksen mukaan U-arvo: 0,19 W/m²K U-arvo on laskettu SFS-EN ISO 6946 mukaisesti lämmönvastuksen ylä- ja alalikiarvojen keskiarvona käyttäen tyhjiöeristepaneelin lämmönjohtavuutena ( design) arvoa 0,008 W/mK ja olettaen Vicover Onnen sisältävän täydentävänä eristeenä EPS-eristettä (0,035 W/mK)
29 wwwvicoverfi PUURUNKORAKENTEISEN ULKOSEINÄN LISÄLÄMMÖNERISTYS KORVAAMALLA VANHAT ERISTEMATERIAALIT TYHJIÖERISTEPANEELILLA JA KIPSILEVYPINTAISELLA PU-ERISTELEVYLLÄ US 402 PYSTYLEIKKAUS VAAKALEIKKAUS Vanha ulkoverhous Vanha ulkoverhous Vanha lauta- tai tiiliverhous Tuuletusväli / vanhat puukoolaukset Vanha tuulensuojalevytys tai tuulensuojamineraalivilla, raot ja reiät tiivistetään sisäkautta ennen tyhjiöeristepaneelien asennusta 5 mm Tuulettumaton ilmaväli / asennusvara 120 mm Vanha puurunko ~50x k600 / 120 mm paksu molemmin puolin EPS- tai PU-eristeellä ja alumiinilaminaatilla pinnoitettu tyhjiöeristepaneeli Vicover Onni tai Urho 80/30/10 Eristelevyn kiinnitys ja saumojen tiivistys joustavalla PU-vaahdolla Sisäpuolen saumojen tiivistys lisäksi alumiinipintaisella teipillä Läpivientien, kiinnikkeiden ja muiden yksityiskohtien alueet eristetään tavanomaisella mm paksulla alumiinilaminaattipintaisella PU-eristelevyllä ~40 mm Kipsilevypintainen polyuretaanilevy, asennus valmistajan ohjeiden mukaan Eristelevyn asennuksen yhteydessä tyhjiöeristepaneelin pinnalle pursotetaan raidoittain PU-vaahtoa siten, että eristelevyjen väliin ei jää yhtenäistä ilmaväliä Sisäpintojen tasoitus ja pintakäsittely huoneselostuksen mukaan U-arvo: 0,16 W/m²K U-arvo on laskettu SFS-EN ISO 6946 mukaisesti lämmönvastuksen ylä- ja alalikiarvojen keskiarvona käyttäen tyhjiöeristepaneelin lämmönjohtavuutena ( design) arvoa 0,008 W/mK ja olettaen Vicover Onnen sisältävän täydentävänä eristeenä EPS-eristettä (0,035 W/mK)
30 PUURUNKORAKENTEISEN ULKOSEINÄN ULKOPUOLINEN LISÄLÄMMÖNERISTYS wwwvicoverfi US 403 PYSTYLEIKKAUS VAAKALEIKKAUS 23 mm mm 9 mm Uusi lautaverhous ta muu julkisivuverhousmateriaali Julkisivuverhouksen, puukoolausten ja vanerikorokkeiden paksuudet valitaan siten, että naulat tai kiinnitysruuvit eivät ylety tyhjiöeristeeseen asti Ristikoolaus 2232x100 ~k x100 ~k600 / tuuletusväli Vanerikorokkeet, kiinnitys ruuveilla puukoolauksen risteyskohtiin Harkinnan mukaan vesihöyryä läpäisevä aluskatekalvo (toimii työnaikaisena sääsuojauksena ja lisävarmistuksena julkisivun vesivuotojen varalta) 2232 mm Puukoolaus 2232x100 ~k600 / alumiinilaminaattipintainen tyhjiöeristepaneeli Vacupor NT-B2 20 mm Tyhjiöeristepaneelin kiinnitys ja saumojen tiivistys joustavalla PU-vaahdolla siten, että eristepaneelin taustalle ei jää yhtenäistä ilmaväliä Läpivientien, kiinnikkeiden ja muiden yksityiskohtien alueet eristetään tavanomaisella 2030 mm paksulla PU-eristelevyllä 22 mm Puukoolaus 22x100 ~k600 / alumiinilaminaattipintainen tyhjiöeristepaneeli Vacupor NT-B2 20 mm kuten edellä Vanha tuulensuojalevytys tai esimerkiksi vinolaudoitus (Huom! Tuulensuojan tai laudoituksen taustalla ei saa olla tervapahvia, bitumihuopaa tai muuta suuren vesihöyrynvastuksen omaavaa materiaalikerrosta) mm Vanha puurunkoinen ulkoseinä Seinän lämmöneristeenä voi olla pehmeää mineraalivillaa, sahanpurua, kutterinlastua tms Vanha sisäverhouslevytys, mahdollinen puukoolaus tai umpilaudoitus ja ilmansulkupaperi (Huom! Taustalla ei saa olla muovikalvoa, tervapahvia tai muuta suuren vesihöyrynvastuksen omaavaa materiaalikerrosta) Sisäpintojen pintakäsittely tai materiaali huoneselostuksen mukaan U-arvo: 0,20 W/m²K U-arvo on laskettu SFS-EN ISO 6946 mukaisesti lämmönvastuksen ylä- ja alalikiarvojen keskiarvona käyttäen tyhjiöeristepaneelin lämmönjohtavuutena ( design) arvoa 0,008 W/mK ja olettaen vanha seinärakenne 125 mm paksuksi sekä sahanpurulla lämmöneristetyksi
