1 CAD-KUVAT PAROC Rakennuseristeet, renergia

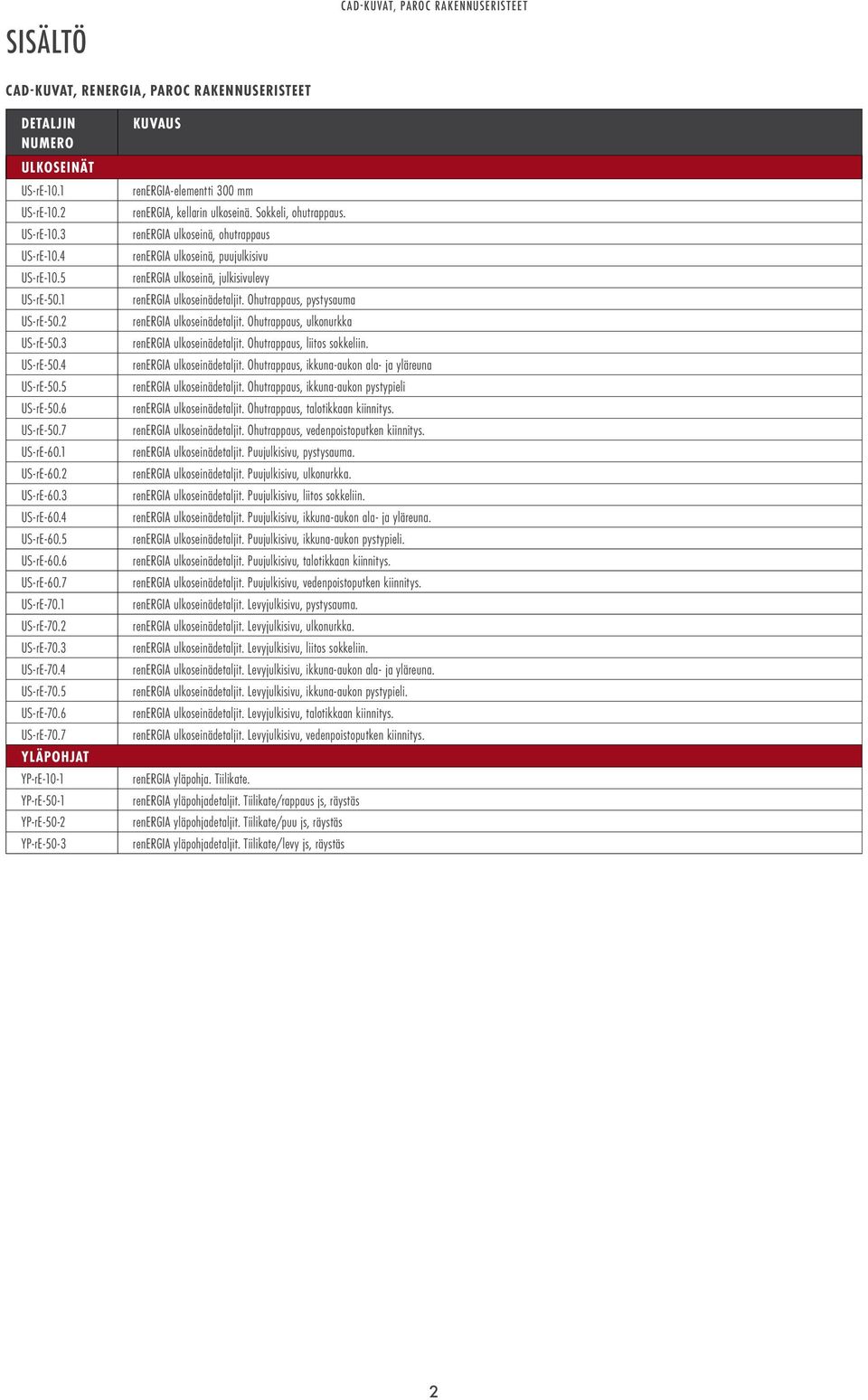

2 SISÄLTÖ CAD-KUVAT, PAROC RAKENNUSERISTEET CAD-KUVAT, RENERGIA, PAROC RAKENNUSERISTEET DETALJIN NUMERO ULKOSEINÄT US-rE-10.1 US-rE-10.2 US-rE-10.3 US-rE-10.4 US-rE-10.5 US-rE-50.1 US-rE-50.2 US-rE-50.3 US-rE-50.4 US-rE-50.5 US-rE-50.6 US-rE-50.7 US-rE-60.1 US-rE-60.2 US-rE-60.3 US-rE-60.4 US-rE-60.5 US-rE-60.6 US-rE-60.7 US-rE-70.1 US-rE-70.2 US-rE-70.3 US-rE-70.4 US-rE-70.5 US-rE-70.6 US-rE-70.7 YLÄPOHJAT YP-rE-10-1 YP-rE-50-1 YP-rE-50-2 YP-rE-50-3 KUVAUS renergia-elementti 300 mm renergia, kellarin ulkoseinä. Sokkeli, ohutrappaus. renergia ulkoseinä, ohutrappaus renergia ulkoseinä, puujulkisivu renergia ulkoseinä, julkisivulevy renergia ulkoseinädetaljit. Ohutrappaus, pystysauma renergia ulkoseinädetaljit. Ohutrappaus, ulkonurkka renergia ulkoseinädetaljit. Ohutrappaus, liitos sokkeliin. renergia ulkoseinädetaljit. Ohutrappaus, ikkuna-aukon ala- ja yläreuna renergia ulkoseinädetaljit. Ohutrappaus, ikkuna-aukon pystypieli renergia ulkoseinädetaljit. Ohutrappaus, talotikkaan kiinnitys. renergia ulkoseinädetaljit. Ohutrappaus, vedenpoistoputken kiinnitys. renergia ulkoseinädetaljit. Puujulkisivu, pystysauma. renergia ulkoseinädetaljit. Puujulkisivu, ulkonurkka. renergia ulkoseinädetaljit. Puujulkisivu, liitos sokkeliin. renergia ulkoseinädetaljit. Puujulkisivu, ikkuna-aukon ala- ja yläreuna. renergia ulkoseinädetaljit. Puujulkisivu, ikkuna-aukon pystypieli. renergia ulkoseinädetaljit. Puujulkisivu, talotikkaan kiinnitys. renergia ulkoseinädetaljit. Puujulkisivu, vedenpoistoputken kiinnitys. renergia ulkoseinädetaljit. Levyjulkisivu, pystysauma. renergia ulkoseinädetaljit. Levyjulkisivu, ulkonurkka. renergia ulkoseinädetaljit. Levyjulkisivu, liitos sokkeliin. renergia ulkoseinädetaljit. Levyjulkisivu, ikkuna-aukon ala- ja yläreuna. renergia ulkoseinädetaljit. Levyjulkisivu, ikkuna-aukon pystypieli. renergia ulkoseinädetaljit. Levyjulkisivu, talotikkaan kiinnitys. renergia ulkoseinädetaljit. Levyjulkisivu, vedenpoistoputken kiinnitys. renergia yläpohja. Tiilikate. renergia yläpohjadetaljit. Tiilikate/rappaus js, räystäs renergia yläpohjadetaljit. Tiilikate/puu js, räystäs renergia yläpohjadetaljit. Tiilikate/levy js, räystäs 2

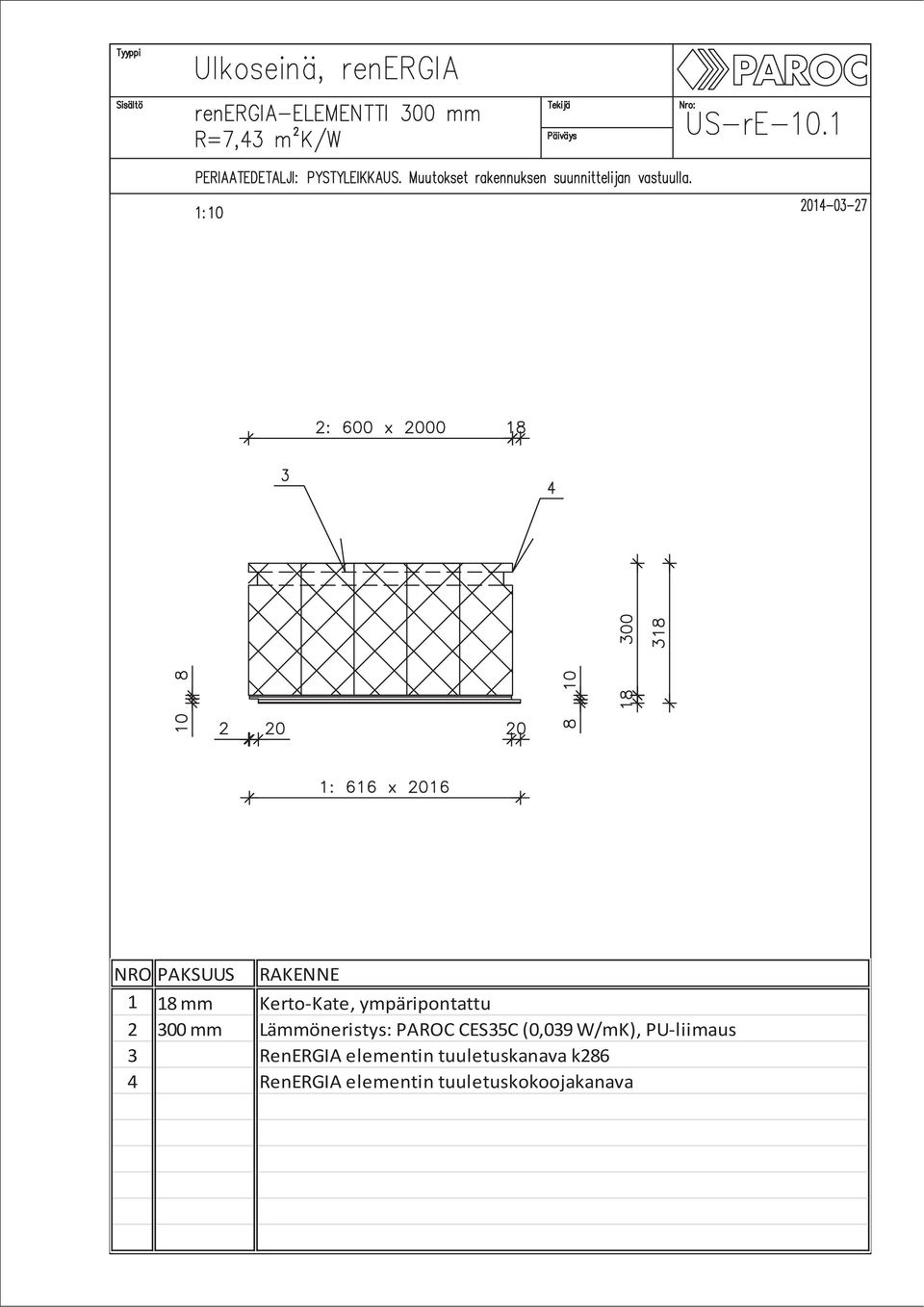

3 1 18 mm Kerto Kate, ympäripontattu mm Lämmöneristys: PAROC CES35C (0,039 W/mK), PU liimaus 3 RenERGIA elementin tuuletuskanava k286 4 RenERGIA elementin tuuletuskokoojakanava

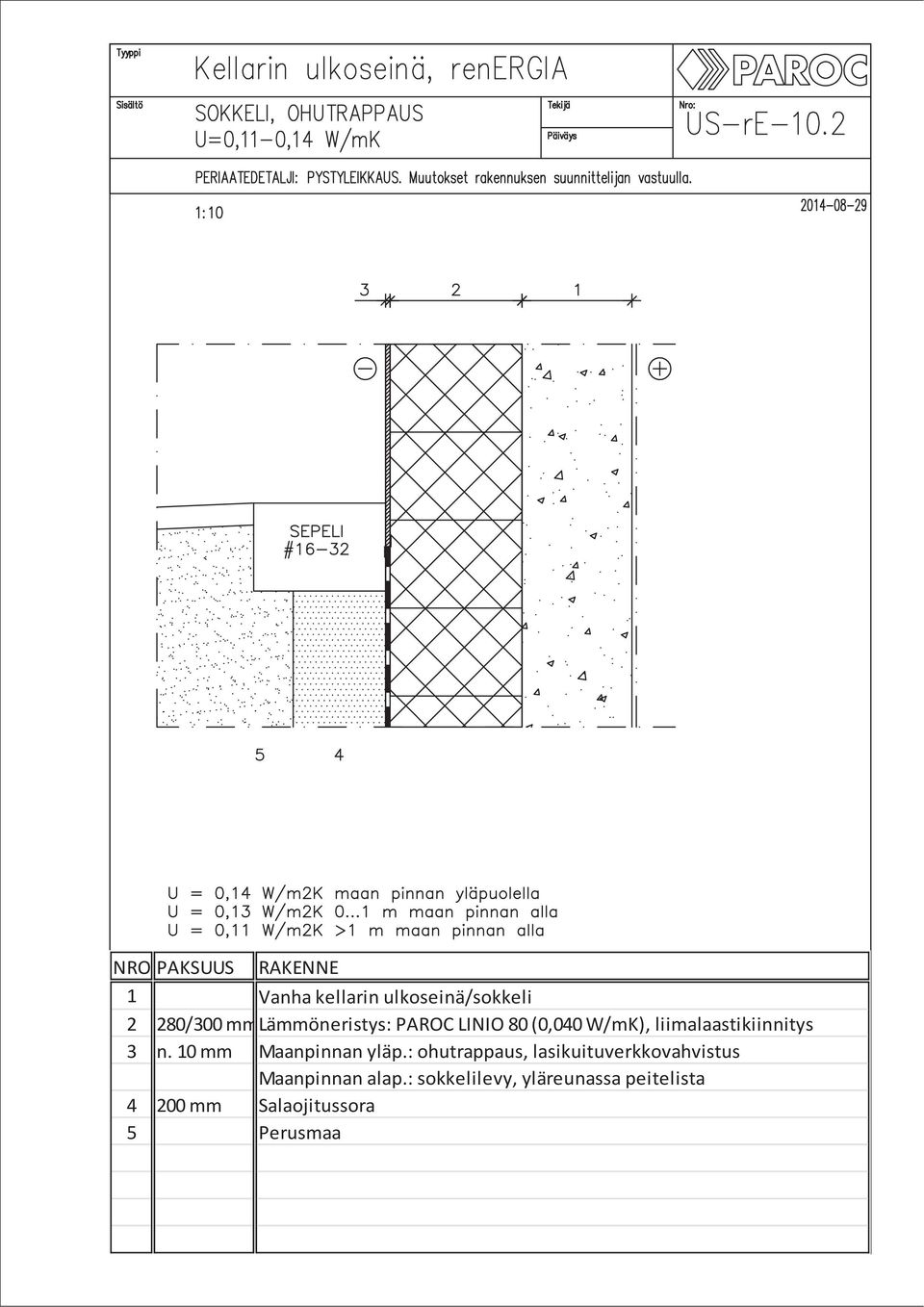

4 1 Vanha kellarin ulkoseinä/sokkeli 2 280/300 mmlämmöneristys: PAROC LINIO 80 (0,040 W/mK), liimalaastikiinnitys 3 n. 10 mm Maanpinnan yläp.: ohutrappaus, lasikuituverkkovahvistus Maanpinnan alap.: sokkelilevy, yläreunassa peitelista mm Salaojitussora 5 Perusmaa

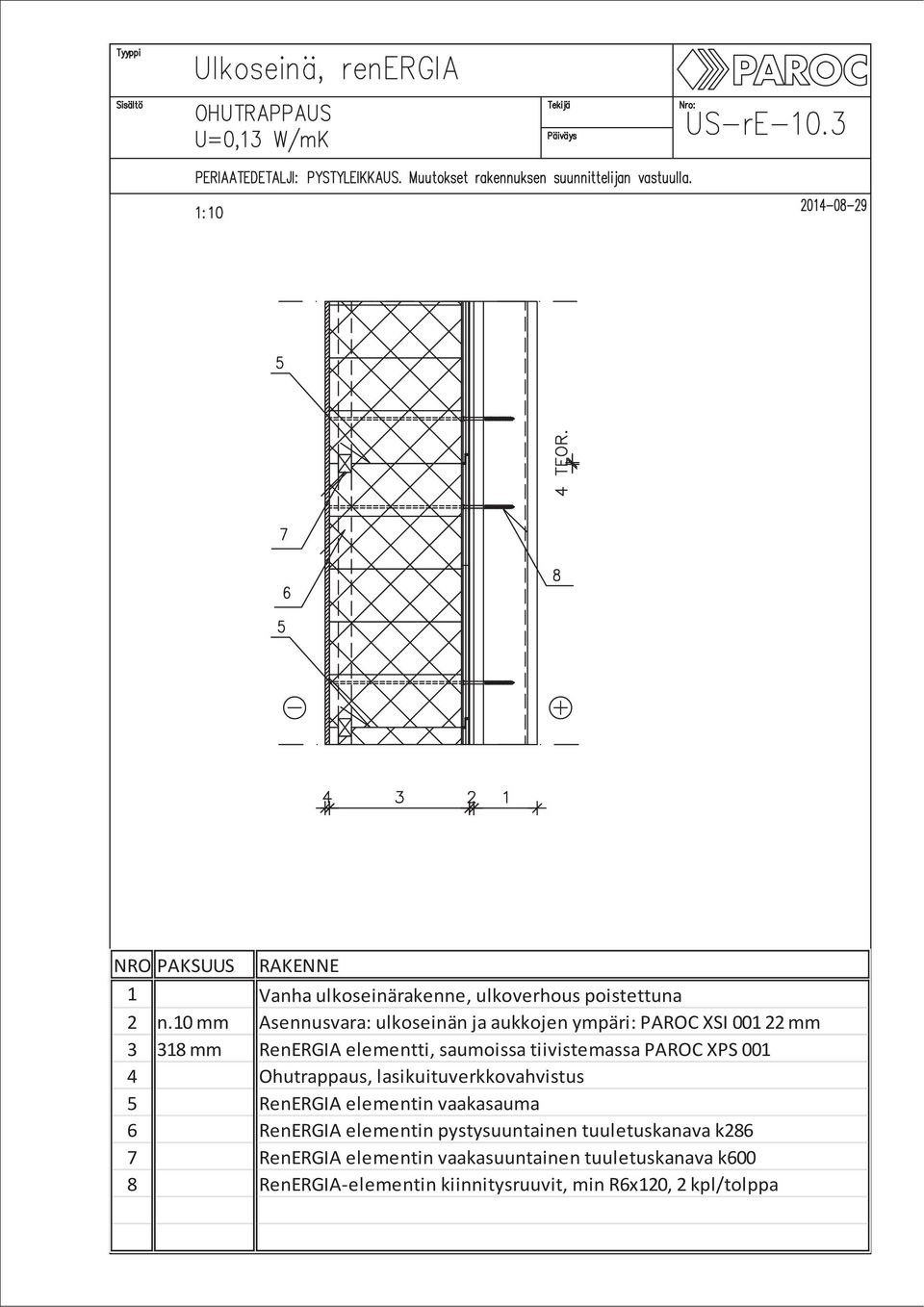

5 1 Vanha ulkoseinärakenne, ulkoverhous poistettuna 2 n.10 mm Asennusvara: ulkoseinän ja aukkojen ympäri: PAROC XSI mm 4 Ohutrappaus, lasikuituverkkovahvistus 5 RenERGIA elementin vaakasauma 6 RenERGIA elementin pystysuuntainen tuuletuskanava k286 7 RenERGIA elementin vaakasuuntainen tuuletuskanava k600 8 RenERGIA elementin kiinnitysruuvit, min R6x120, 2 kpl/tolppa

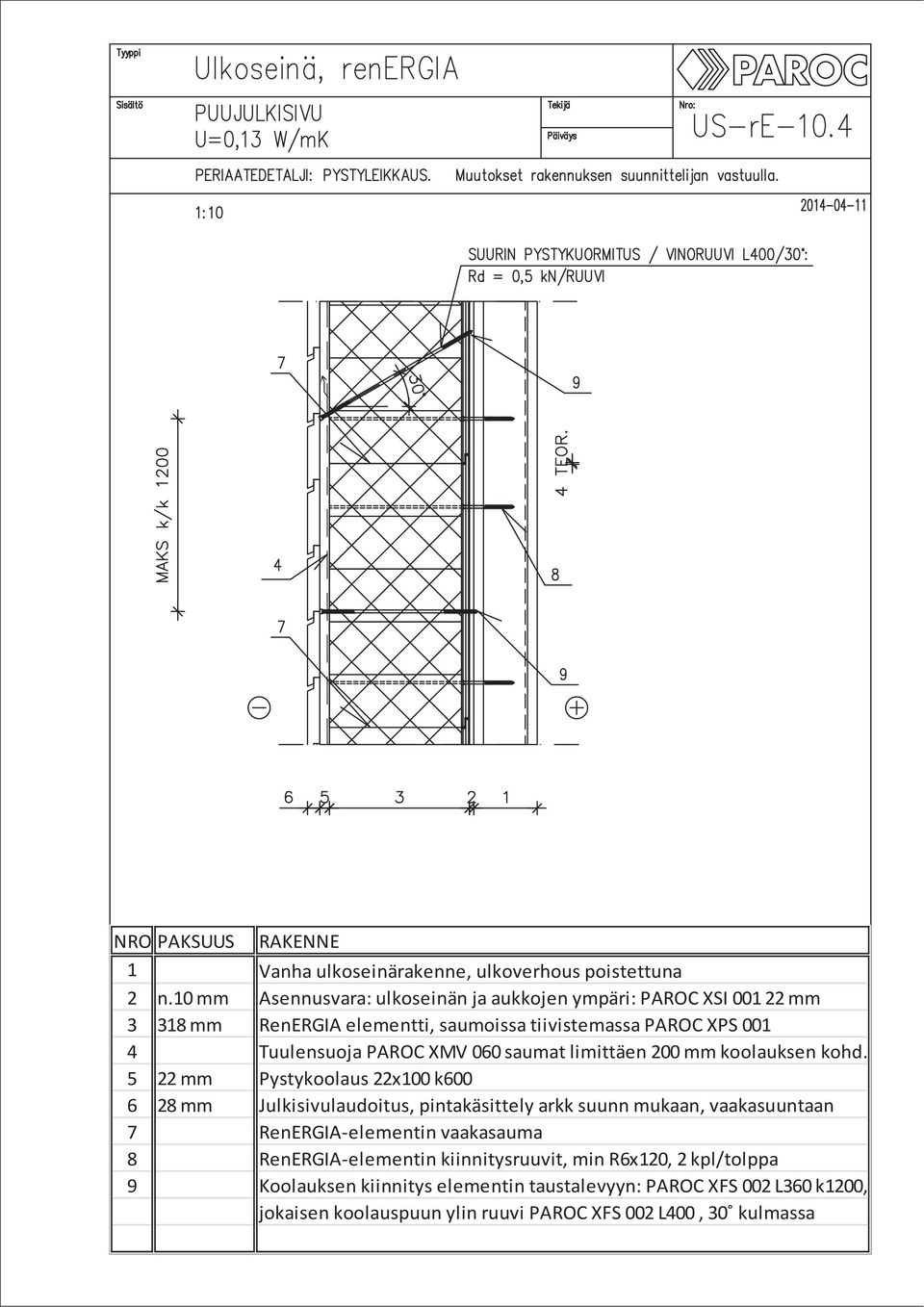

6 1 Vanha ulkoseinärakenne, ulkoverhous poistettuna 2 n.10 mm Asennusvara: ulkoseinän ja aukkojen ympäri: PAROC XSI mm 4 Tuulensuoja PAROC XMV 060 saumat limittäen 200 mm koolauksen kohd mm Pystykoolaus 22x100 k mm Julkisivulaudoitus, pintakäsittely arkk suunn mukaan, vaakasuuntaan 7 RenERGIA elementin vaakasauma 8 RenERGIA elementin kiinnitysruuvit, min R6x120, 2 kpl/tolppa 9 Koolauksen kiinnitys elementin taustalevyyn: PAROC XFS 002 L360 k1200, jokaisen koolauspuun ylin ruuvi PAROC XFS 002 L400, 30 kulmassa

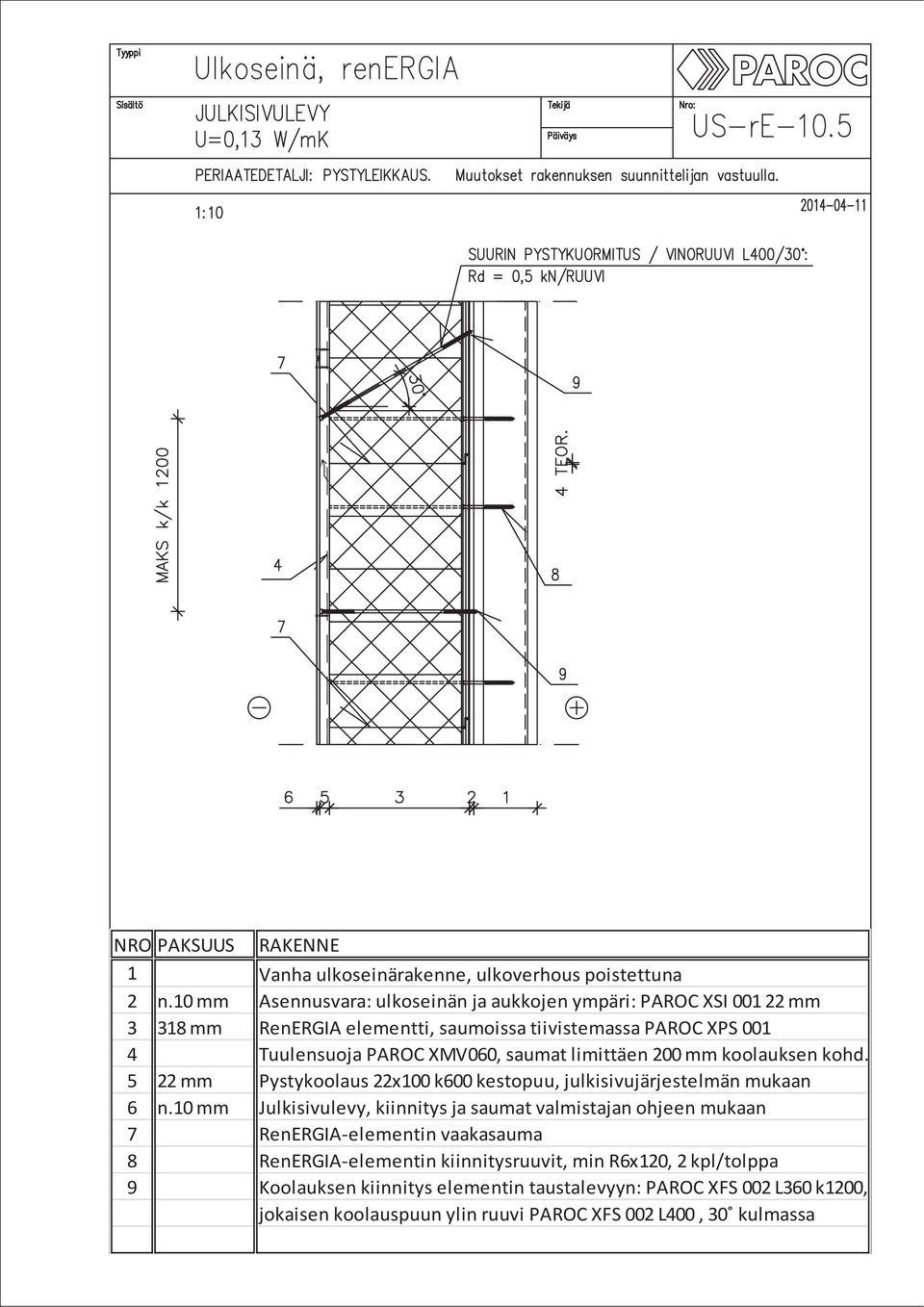

7 1 Vanha ulkoseinärakenne, ulkoverhous poistettuna 2 n.10 mm Asennusvara: ulkoseinän ja aukkojen ympäri: PAROC XSI mm 4 Tuulensuoja PAROC XMV060, saumat limittäen 200 mm koolauksen kohd mm Pystykoolaus 22x100 k600 kestopuu, julkisivujärjestelmän mukaan 6 n.10 mm Julkisivulevy, kiinnitys ja saumat valmistajan ohjeen mukaan 7 RenERGIA elementin vaakasauma 8 RenERGIA elementin kiinnitysruuvit, min R6x120, 2 kpl/tolppa 9 Koolauksen kiinnitys elementin taustalevyyn: PAROC XFS 002 L360 k1200, jokaisen koolauspuun ylin ruuvi PAROC XFS 002 L400, 30 kulmassa

8 1 Vanha ulkoseinä, ulkoverhous poistettuna 2 10 mm Asennusvara: ulkoseinän ja aukkojen ympäri: PAROC XSI mm 4 n.10 mm Ohutrappaus, lasikuituvahvistus 5 RenERGIA elementin pystysauma 6 RenERGIA elementin tuuletuskanava 7 RenERGIA elementin kiinnitysruuvit, min R6x120, 2 kpl/tolppa

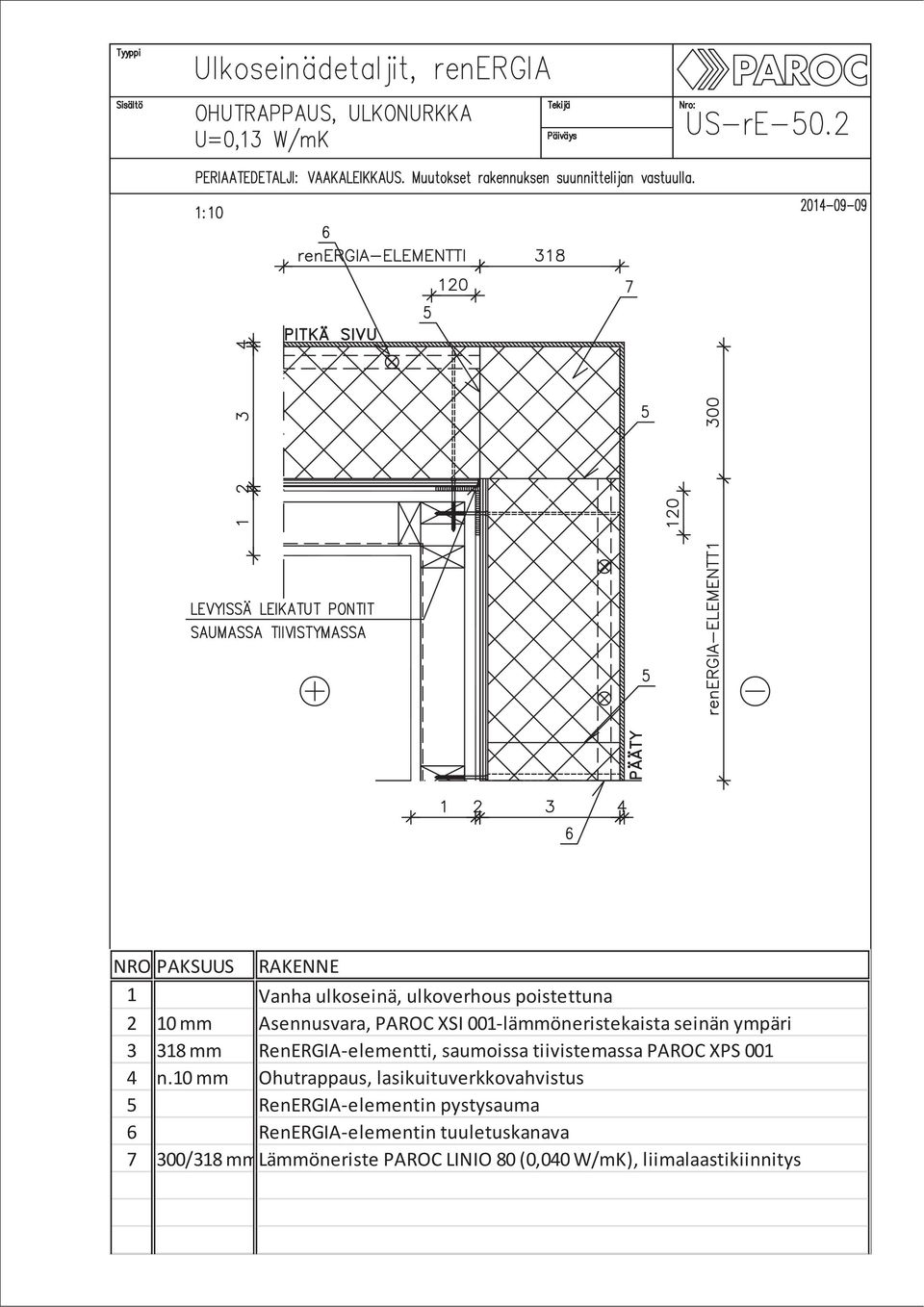

9 1 Vanha ulkoseinä, ulkoverhous poistettuna 2 10 mm Asennusvara, PAROC XSI 001 lämmöneristekaista seinän ympäri 4 n.10 mm Ohutrappaus, lasikuituverkkovahvistus 5 RenERGIA elementin pystysauma 6 RenERGIA elementin tuuletuskanava 7 300/318 mmlämmöneriste PAROC LINIO 80 (0,040 W/mK), liimalaastikiinnitys

10 1 Vanha ulkoseinä, ulkoverhous poistettuna 2 10 mm Asennusvara, PAROC XSI 001 lämmöneristekaista seinän ympäri 4 n.10 mm Ohutrappaus, lasikuituverkkovahvistus 5 RenERGIA elementin vaakasauma 6 RenERGIA elementin tuuletuskanava 7 Kulmavahvistusverkko 8 Elementin tuenta, esim ST 50x100 + betoniruuvit / kiila ankkurit

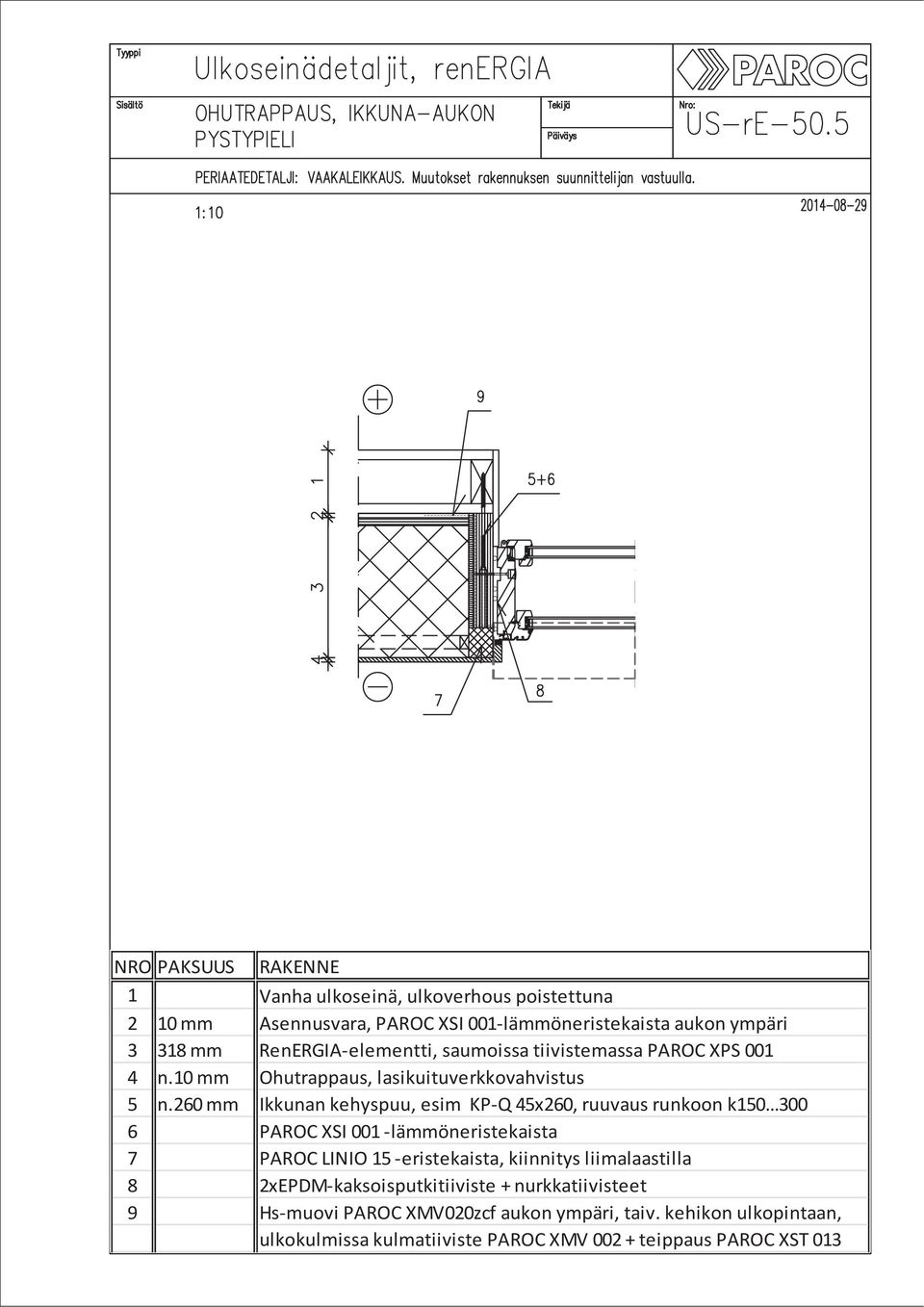

11 1 Vanha ulkoseinä, ulkoverhous poistettuna 2 10 mm Asennusvara, PAROC XSI 001 lämmöneristekaista aukon ympäri 4 n.10 mm Ohutrappaus, lasikuituverkkovahvistus 5 n.260 mm Ikkunan kehyspuu, esim KP Q 45x260, ruuvaus runkoon k PAROC XSI 001 lämmöneristekaista 7 PAROC LINIO 15 eristekaista, kiinnitys liimalaastilla 8 2xEPDM kaksoisputkitiiviste + nurkkatiivisteet 9 Hs muovi PAROC XMV020zcf aukon ympäri, taiv. kehikon ulkopintaan, ulkokulmissa kulmatiiviste PAROC XMV teippaus PAROC XST 013

12 1 Vanha ulkoseinä, ulkoverhous poistettuna 2 10 mm Asennusvara, PAROC XSI 001 lämmöneristekaista aukon ympäri 4 n.10 mm Ohutrappaus, lasikuituverkkovahvistus 5 n.260 mm Ikkunan kehyspuu, esim KP Q 45x260, ruuvaus runkoon k PAROC XSI 001 lämmöneristekaista 7 PAROC LINIO 15 eristekaista, kiinnitys liimalaastilla 8 2xEPDM kaksoisputkitiiviste + nurkkatiivisteet 9 Hs muovi PAROC XMV020zcf aukon ympäri, taiv. kehikon ulkopintaan, ulkokulmissa kulmatiiviste PAROC XMV teippaus PAROC XST 013

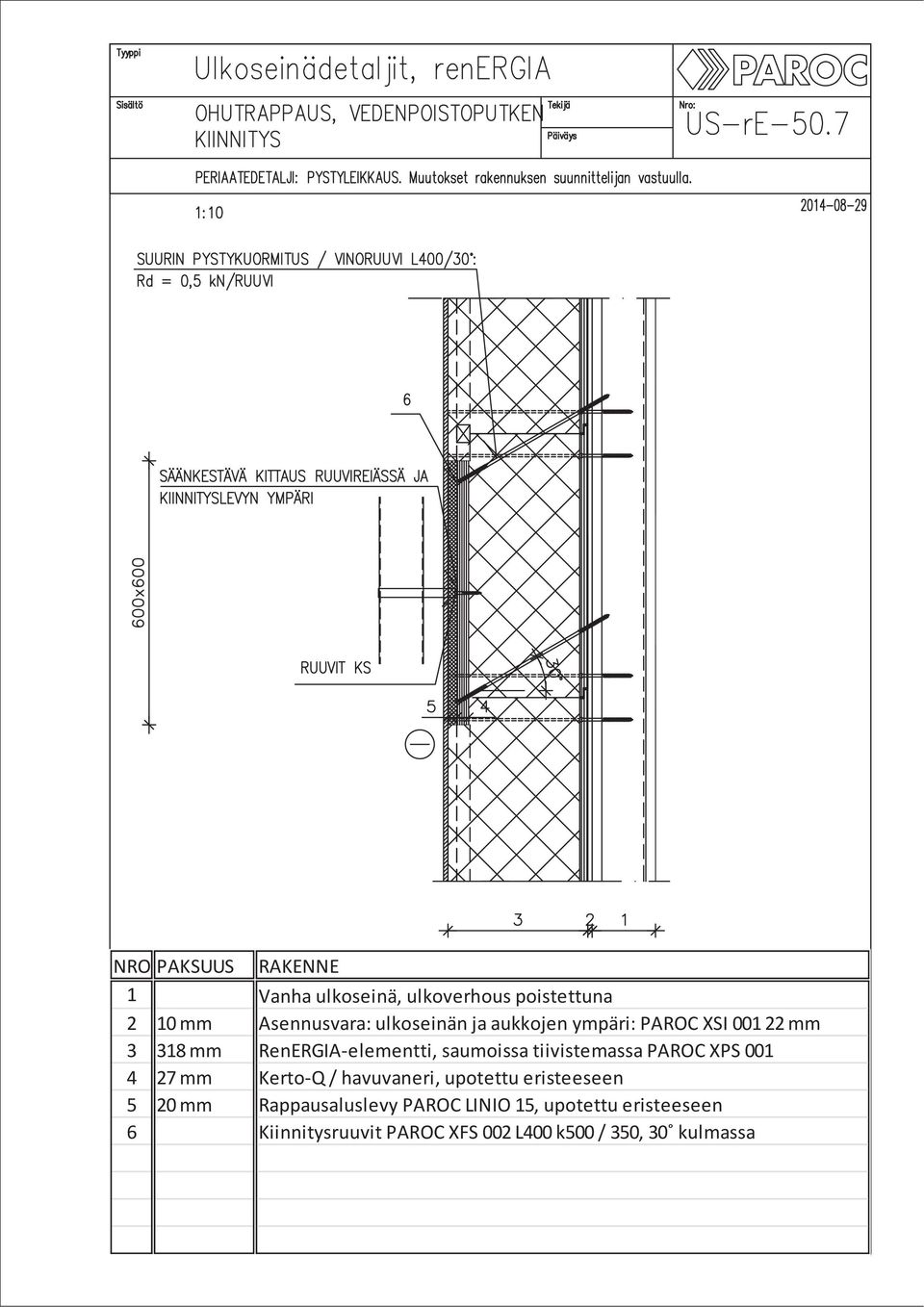

13 1 Vanha ulkoseinä, ulkoverhous poistettuna 2 10 mm Asennusvara: ulkoseinän ja aukkojen ympäri: PAROC XSI mm 4 27 mm Kerto Q / havuvaneri, upotettu eristeeseen 5 20 mm Rappausaluslevy PAROC LINIO 15, upotettu eristeeseen 6 Kiinnitysruuvit PAROC XFS 002 L400 k500 / 350, 30 kulmassa

14 1 Vanha ulkoseinä, ulkoverhous poistettuna 2 10 mm Asennusvara: ulkoseinän ja aukkojen ympäri: PAROC XSI mm 4 27 mm Kerto Q / havuvaneri, upotettu eristeeseen 5 20 mm Rappausaluslevy PAROC LINIO 15, upotettu eristeeseen 6 Kiinnitysruuvit PAROC XFS 002 L400 k500 / 350, 30 kulmassa

15 1 Vanha ulkoseinärakenne, ulkoverhous poistettuna 2 n.10 mm Asennusvara: ulkoseinän ja aukkojen ympäri: PAROC XSI mm 4 Tuulensuoja PAROC XMV060, saumat limittäen 200 mm koolauksen kohd mm Pystykoolaus 22x100 k mm Julkisivulaudoitus, pintakäsittely arkk suunn mukaan, vaakasuuntaan 7 RenERGIA elementin pystysauma 8 RenERGIA elementin kiinnitysruuvit, min R6x120, 2 kpl/tolppa 9 Koolauksen kiinnitys elementin taustalevyyn: PAROC XFS002 L360 k1200, jokaisen koolauspuun ylin ruuvi PAROC XFS002 L400, 30 kulmassa

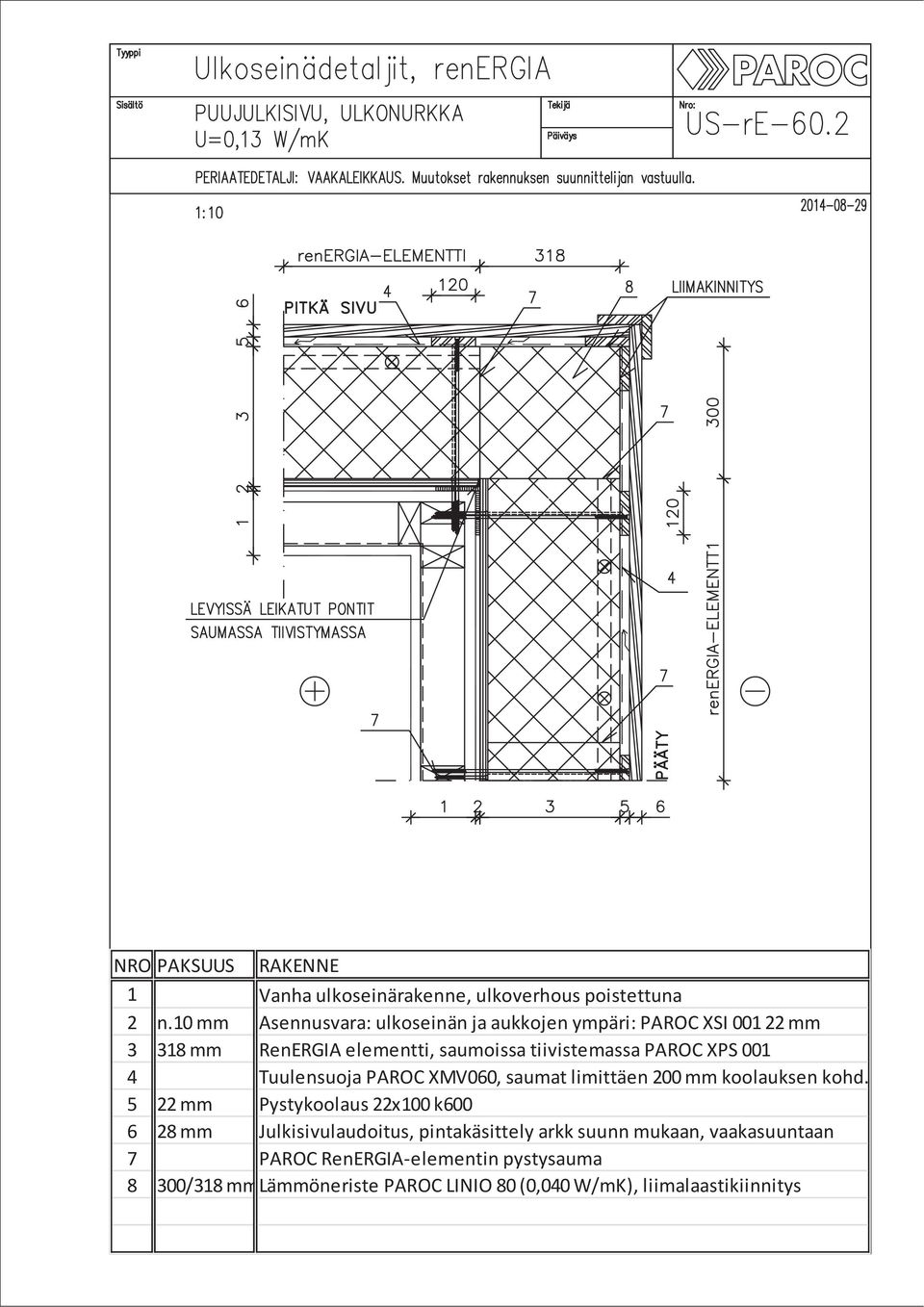

16 1 Vanha ulkoseinärakenne, ulkoverhous poistettuna 2 n.10 mm Asennusvara: ulkoseinän ja aukkojen ympäri: PAROC XSI mm 4 Tuulensuoja PAROC XMV060, saumat limittäen 200 mm koolauksen kohd mm Pystykoolaus 22x100 k mm Julkisivulaudoitus, pintakäsittely arkk suunn mukaan, vaakasuuntaan 7 PAROC RenERGIA elementin pystysauma 8 300/318 mmlämmöneriste PAROC LINIO 80 (0,040 W/mK), liimalaastikiinnitys

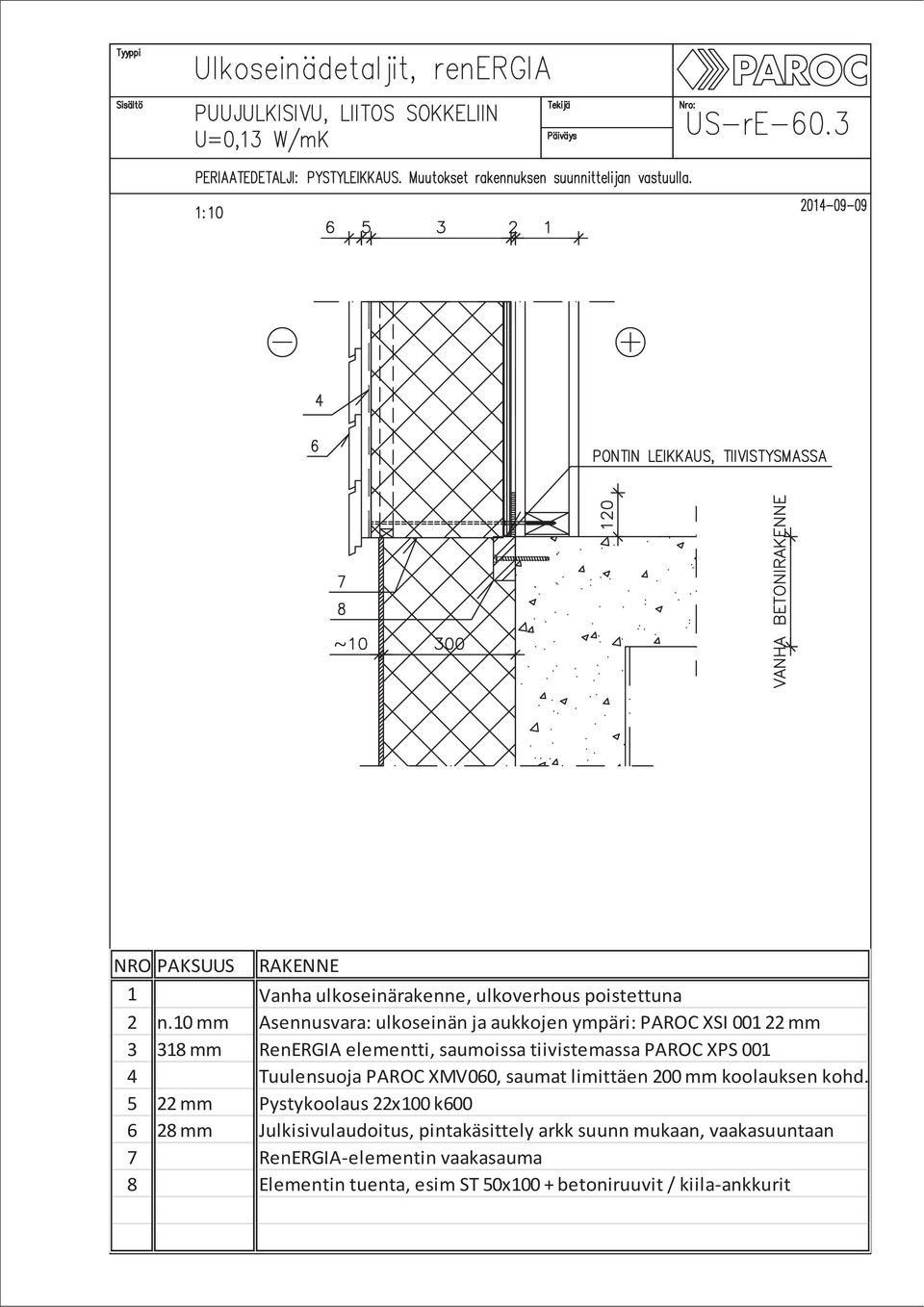

17 1 Vanha ulkoseinärakenne, ulkoverhous poistettuna 2 n.10 mm Asennusvara: ulkoseinän ja aukkojen ympäri: PAROC XSI mm 4 Tuulensuoja PAROC XMV060, saumat limittäen 200 mm koolauksen kohd mm Pystykoolaus 22x100 k mm Julkisivulaudoitus, pintakäsittely arkk suunn mukaan, vaakasuuntaan 7 RenERGIA elementin vaakasauma 8 Elementin tuenta, esim ST 50x100 + betoniruuvit / kiila ankkurit

18 1 Vanha ulkoseinä, ulkoverhous poistettuna 2 10 mm Asennusvara, PAROC XSI 001 lämmöneristekaista aukon ympäri 4 Tuulensuoja PAROC XMV060, saumat limittäen 200 mm koolauksen kohd. 5 n.260 mm Ikkunan kehyspuu, esim KP Q 45x260, ruuvaus runkoon k PAROC XSI 001 lämmöneristekaista 7 PAROC LINIO 15 eristekaista, kiinnitys liimalaastilla 8 2xEPDM kaksoisputkitiiviste + nurkkatiivisteet 9 Hs muovi PAROC XMV020zcf aukon ympäri, taiv. kehikon ulkopintaan, ulkokulmissa kulmatiiviste PAROC XMV teippaus PAROC XST 013

19 1 Vanha ulkoseinä, ulkoverhous poistettuna 2 10 mm Asennusvara, PAROC XSI 001 lämmöneristekaista aukon ympäri 4 Tuulensuoja PAROC XMV060, saumat limittäen 200 mm koolauksen kohd. 5 n.260 mm Ikkunan kehyspuu, esim KP Q 45x260, ruuvaus runkoon k PAROC XSI 001 lämmöneristekaista 7 PAROC LINIO 15 eristekaista, kiinnitys liimalaastilla 8 2xEPDM kaksoisputkitiiviste + nurkkatiivisteet 9 Hs muovi PAROC XMV020zcf aukon ympäri, taiv. kehikon ulkopintaan, ulkokulmissa kulmatiiviste PAROC XMV teippaus PAROC XST 013

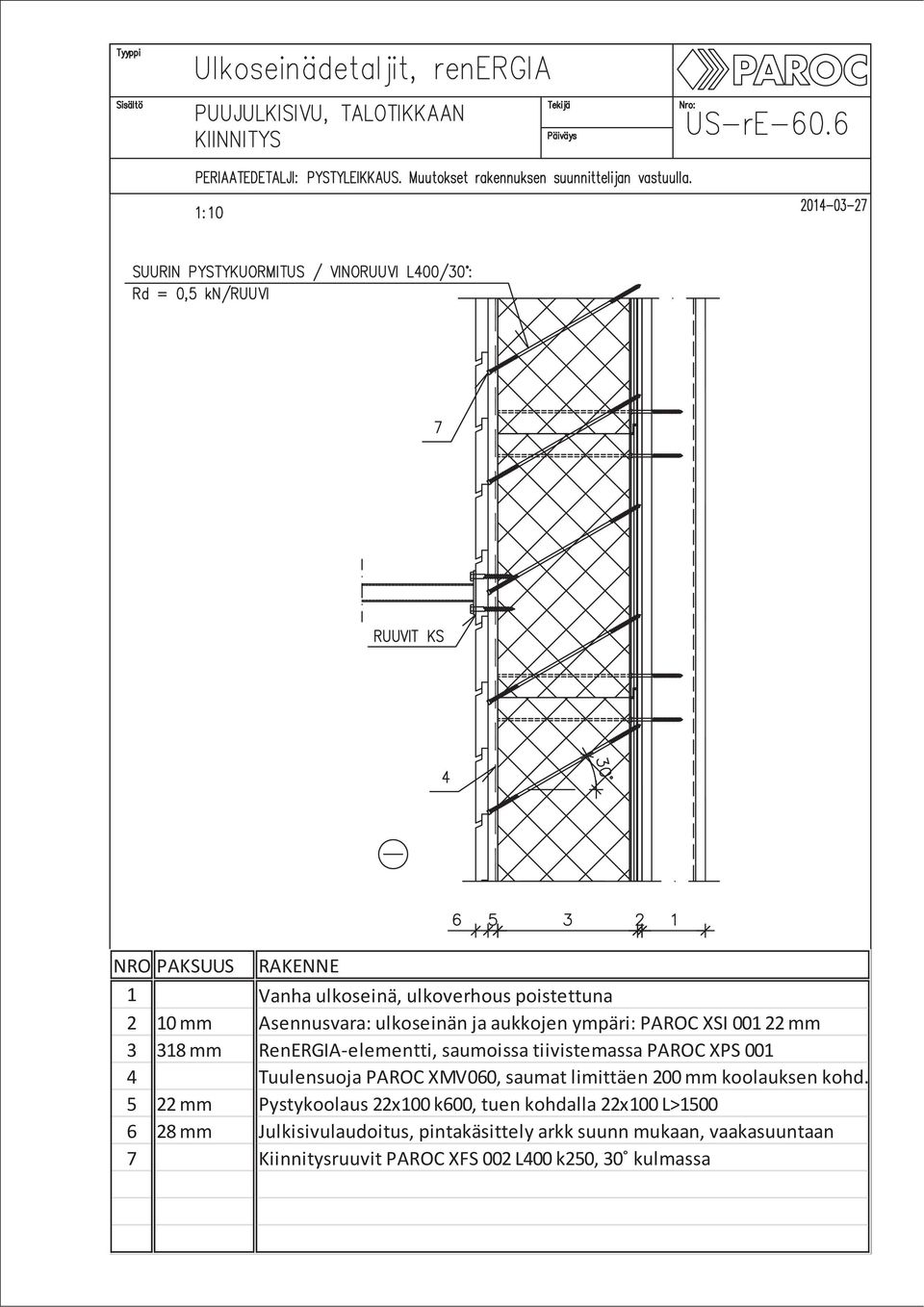

20 1 Vanha ulkoseinä, ulkoverhous poistettuna 2 10 mm Asennusvara: ulkoseinän ja aukkojen ympäri: PAROC XSI mm 4 Tuulensuoja PAROC XMV060, saumat limittäen 200 mm koolauksen kohd mm Pystykoolaus 22x100 k600, tuen kohdalla 22x100 L> mm Julkisivulaudoitus, pintakäsittely arkk suunn mukaan, vaakasuuntaan 7 Kiinnitysruuvit PAROC XFS 002 L400 k250, 30 kulmassa

21 1 Vanha ulkoseinä, ulkoverhous poistettuna 2 10 mm Asennusvara: ulkoseinän ja aukkojen ympäri: PAROC XSI mm 4 Tuulensuoja PAROC XMV060, saumat limittäen 200 mm koolauksen kohd mm Pystykoolaus 22x100 k600, tuen kohdalla 22x100 L> mm Julkisivulaudoitus, pintakäsittely arkk suunn mukaan, vaakasuuntaan 7 Kiinnitysruuvit PAROC XFS 002 L400 k250, 30 kulmassa

22 1 Vanha ulkoseinärakenne, ulkoverhous poistettuna 2 n.10 mm Asennusvara: ulkoseinän ja aukkojen ympäri: PAROC XSI mm 4 Tuulensuoja PAROC XMV060, saumat limittäen 200 mm koolauksen kohd mm Pystykoolaus 22x100 k600 kestopuu, julkisivujärjestelmän mukaan 6 n.10 mm Julkisivulevy, kiinnitys ja saumat valmistajan ohjeen mukaan 7 RenERGIA elementin pystysauma 8 RenERGIA elementin kiinnitysruuvit, min R6x120, 2 kpl/tolppa 9 Koolauksen kiinnitys elementin taustalevyyn: PAROC XFS002 L360 k1200, jokaisen koolauspuun ylin ruuvi PAROC XFS002 L400, 30 kulmassa

23 1 Vanha ulkoseinärakenne, ulkoverhous poistettuna 2 n.10 mm Asennusvara: ulkoseinän ja aukkojen ympäri: PAROC XSI mm 4 Tuulensuoja PAROC XMV060, saumat limittäen 200 mm koolauksen kohd mm Pystykoolaus 22x100 k600 kestopuu, julkisivujärjestelmän mukaan 6 n.10 mm Julkisivulevy, kiinnitys ja saumat valmistajan ohjeen mukaan 7 PAROC RenERGIA elementin pystysauma 8 300/318 mmlämmöneriste PAROC LINIO 80 (0,040 W/mK), liimalaastikiinnitys

24 1 Vanha ulkoseinärakenne, ulkoverhous poistettuna 2 n.10 mm Asennusvara: ulkoseinän ja aukkojen ympäri: PAROC XSI mm 4 Tuulensuoja PAROC XMV060, saumat limittäen 200 mm koolauksen kohd mm Pystykoolaus 22x100 k600 kestopuu, julkisivujärjestelmän mukaan 6 n.10 mm Julkisivulevy, kiinnitys ja saumat valmistajan ohjeen mukaan 7 PAROC RenERGIA elementin vaakasauma 8 Elementin tuenta, esim ST 50x100 + betoniruuvit / kiila ankkurit

25 1 Vanha ulkoseinä, ulkoverhous poistettuna 2 10 mm Asennusvara, PAROC XSI 001 lämmöneristekaista aukon ympäri 4 Tuulensuoja PAROC XMV060, saumat limittäen 200 mm koolauksen kohd. 5 n.260 mm Ikkunan kehyspuu, esim KP Q 45x260, ruuvaus runkoon k PAROC XSI 001 lämmöneristekaista 7 PAROC LINIO 15 eristekaista, kiinnitys liimalaastilla 8 2xEPDM kaksoisputkitiiviste + nurkkatiivisteet 9 Hs muovi PAROC XMV020zcf aukon ympäri, taiv. kehikon ulkopintaan, ulkokulmissa kulmatiiviste PAROC XMV teippaus PAROC XST 013

26 1 Vanha ulkoseinä, ulkoverhous poistettuna 2 10 mm Asennusvara, PAROC XSI 001 lämmöneristekaista aukon ympäri 4 Tuulensuoja PAROC XMV060, saumat limittäen 200 mm koolauksen kohd. 5 n.260 mm Ikkunan kehyspuu, esim KP Q 45x260, ruuvaus runkoon k PAROC XSI 001 lämmöneristekaista 7 PAROC LINIO 15 eristekaista, kiinnitys liimalaastilla 8 2xEPDM kaksoisputkitiiviste + nurkkatiivisteet 9 Hs muovi PAROC XMV020zcf aukon ympäri, taiv. kehikon ulkopintaan, ulkokulmissa kulmatiiviste PAROC XMV teippaus PAROC XST 013

27 1 Vanha ulkoseinä, ulkoverhous poistettuna 2 10 mm Asennusvara: ulkoseinän ja aukkojen ympäri: PAROC XSI mm 4 Tuulensuoja PAROC XMV060, saumat limittäen 200 mm koolauksen kohd mm Pystykoolaus 22x100 k600 kestopuu, tuen kohdalla 22x100 L> n.10 mm Julkisivulevy, kiinnitys ja saumat valmistajan ohjeen mukaan 7 Kiinnitysruuvit, PAROC XFS 002 L400 k250, 30 kulmassa

28 1 Vanha ulkoseinä, ulkoverhous poistettuna 2 10 mm Asennusvara: ulkoseinän ja aukkojen ympäri: PAROC XSI mm 4 Tuulensuoja PAROC XMV060, saumat limittäen 200 mm koolauksen kohd mm Pystykoolaus 22x100 k600 kestopuu, tuen kohdalla 22x100 L> n.10 mm Julkisivulevy, kiinnitys ja saumat valmistajan ohjeen mukaan 7 Kiinnitysruuvit PAROC XFS 002 L400 k250, 30 kulmassa

29 1 Vanha yläpohjaristikko, alapinnassa sisäverhous 2 Tuuletettu, lämmin ullakko 3 70 mm Lämmöneristys: PAROC ROS 30 (0,036 W/mK) 4 Höyrynsulku PAROC XMV 020zcf, limitys teippaus PAROC XST mm Koolaus 45x170 k900 / lämmöneristys PAROC extra (0,036 W/mK) mm Koolaus 45x195 k900 / lämmöneristys PAROC extra (0,036 W/mK) 100 mm + tuulensuojalämmöneriste PAROC WPS 3n (0,032 W/mK) 40 mm + tuuletettu ilmaväli 55 mm 7 Aluskate 8 19 mm Tuuletusrimoitus 19x50 k mm Ruoteet 50x50 10 Tiilikate

30 1 Ulkoseinä US re Yläpohja YP re Höyrynsulku PAROC XMV 020zcf, limitys teippaus PAROC XST Tuulensuojakaista PAROC XMV 060, taitto yläpohjaan 500 mm 5 Aluskate 6 Otsalauta 7 Hyönteisverkko + kitalauta + verkon kiinnityslista

31 1 Ulkoseinä US re Yläpohja YP re Höyrynsulku PAROC XMV 020zcf, limitys teippaus PAROC XST Tuulensuoja PAROC XMV 060, taitto yläpohjaan 500 mm 5 Aluskate 6 Otsalauta 7 Hyönteisverkko + kitalauta + verkon kiinnityslista

32 1 Ulkoseinä US re Yläpohja YP re Höyrynsulku PAROC XMV 020zcf, limitys teippaus PAROC XST Tuulensuoja PAROC XMV 060, taitto yläpohjaan 500 mm 5 Aluskate 6 Otsalauta 7 Hyönteisverkko + kitalauta + verkon kiinnityslista

33 Paroc on Itämeren alueen johtava energiatehokkaiden eristeratkaisujen valmistaja. Toimintamme kulmakiviä ovat asiakas- ja henkilöstölähtöisyys, jatkuva innovaatio, kannattava kasvu sekä kestävä kehitys. Paroc-tuotteita ovat rakennuseristeet, tekniset eristeet, laivaeristeet, rakennuselementit ja akustointituotteet. Tuotteet valmistetaan Suomessa, Ruotsissa, Liettuassa, Puolassa ja Venäjällä. Myyntitoimistoja ja edustustoja on 14 maassa Euroopassa. Rakennuseristeiden laaja tuote- ja sovellustarjonta soveltuu kaikkeen perinteiseen rakennusten eristämiseen. Rakennuseristeitä käytetään lähinnä ulkoseinien, kattojen, lattioiden ja alapohjien sekä väliseinien lämmön, palon ja äänen eristämiseen. Akustiikkatuotteiden valikoima sisältää ääntä absorboivat sisäkatot ja seinälevyt sekä teollisuuden meluntorjuntatuotteet akustiikkaolosuhteiden parantamiseen ja melun vaimentamiseen. Teknisiä eristeitä käytetään lämmön-, palo- ja ääneneristeinä talotekniikassa, prosessiteollisuuden putkistoissa ja laitteissa, laitevalmistuksessa sekä laivoissa. Sandwichelementit ovat kivivillaytimisiä, teräspintaisia kevytelementtejä julkis-, liike- ja teollisuusrakentamiseen. Tiedot tässä esitteessä ovat yksinomainen ja täydellinen kuvaus tuotteen ominaisuuksista. Kuvaus on voimassa tämän esitteen laatimishetkestä siihen saakka, kunnes se korvataan uudella sähköisellä tai painetulla kuvauksella. Kuvauksen viimeisin versio on aina nähtävillä Parocin verkkosivuilla. Esitemateriaalimme esittää tuoteratkaisut ja sovellukset, joihin tuotteidemme toiminnallisuus ja tekniset ominaisuudet on hyväksytty. Mitään tässä esitteessä esitettyä ei ole pidettävä takuun antamisena. Emme vastaa tuotteidemme käyttämisestä kolmansien osapuolien tuotteiden tai ratkaisuiden käytön tai asentamisen yhteydessä. Emme vastaa tuotteen soveltuvuudesta sellaiseen käyttötarkoitukseen, johon sitä ei ole tämän esitteen antamien tietojen mukaisesti tarkoitettu. Pidätämme oikeudet muokata tai muuttaa esitteitämme. PAROC on Paroc Groupin rekisteröity tavaramerkki. Toukokuu 2015 Paroc Group BIFI0515 PAROC OY AB Rakennuseristeet Energiakuja 3 PL 240, Helsinki Puhelin A MEMBER OF PAROC GROUP
