GeN2 TM PERINTEINEN OHJAUSJÄRJESTELMÄ PERINTEISET TERÄSKÖYDET VF-MOOTTORIKÄYTTÖ TASON KOJEKAAPPI ❶ TAIPUISAT URETAANIPINNOITETUT TERÄSHIHNAT

Transkriptio

1 Comfort

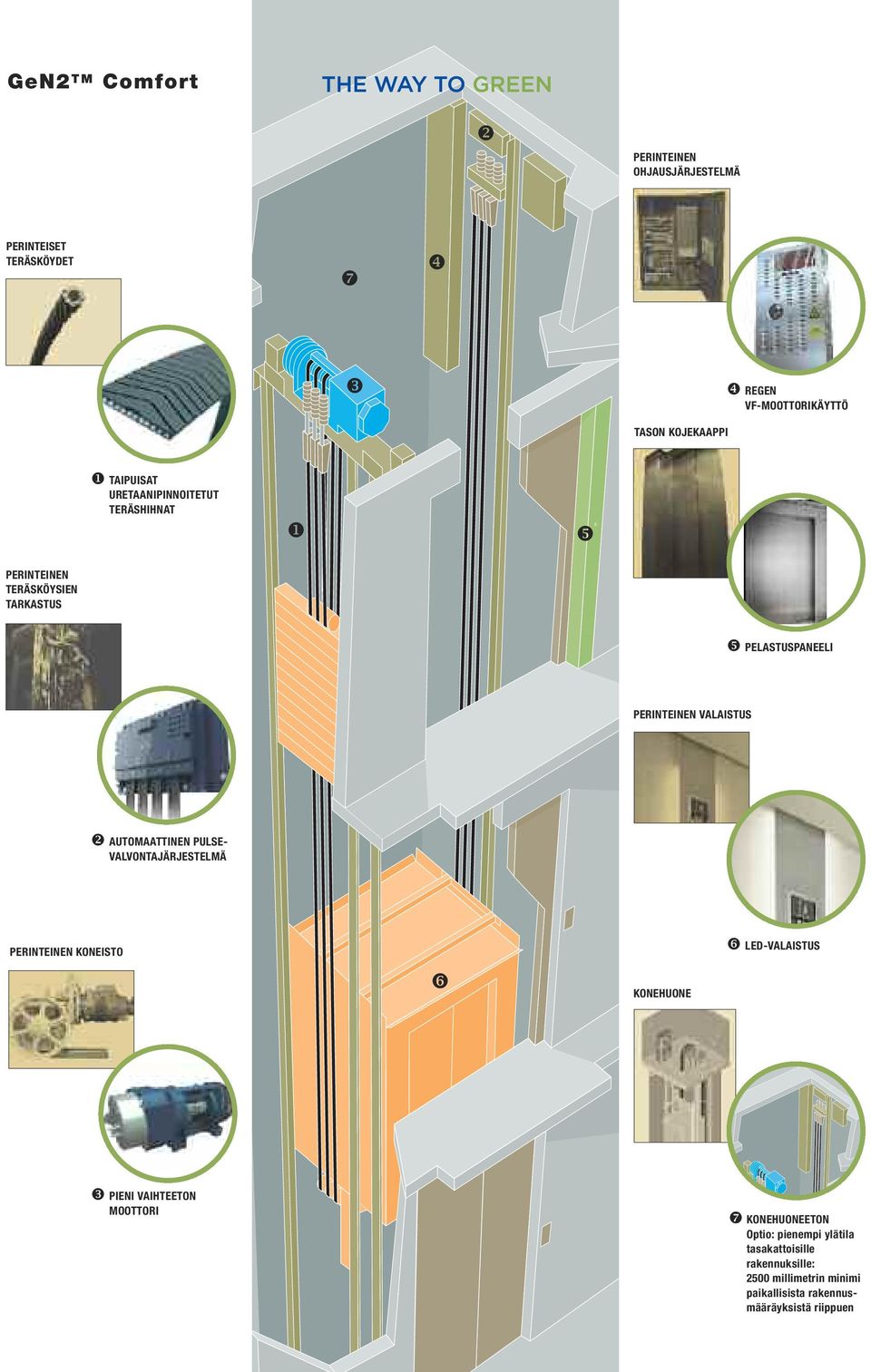

2 GeN2 TM Comfort ❷ PERINTEINEN OHJAUSJÄRJESTELMÄ PERINTEISET TERÄSKÖYDET ❼ ❹ ❸ ❹ REGEN VF-MOOTTORIKÄYTTÖ TASON KOJEKAAPPI ❶ TAIPUISAT URETAANIPINNOITETUT TERÄSHIHNAT ❶ ❺ PERINTEINEN TERÄSKÖYSIEN TARKASTUS ❺ PELASTUSPANEELI PERINTEINEN VALAISTUS ❷ AUTOMAATTINEN PULSE- VALVONTAJÄRJESTELMÄ PERINTEINEN KONEISTO ❻ KONEHUONE ❻ LED-VALAISTUS ❸ PIENI VAIHTEETON MOOTTORI ❼ KONEHUONEETON Optio: pienempi ylätila tasakattoisille rakennuksille: 2500 millimetrin minimi paikallisista rakennusmääräyksistä riippuen

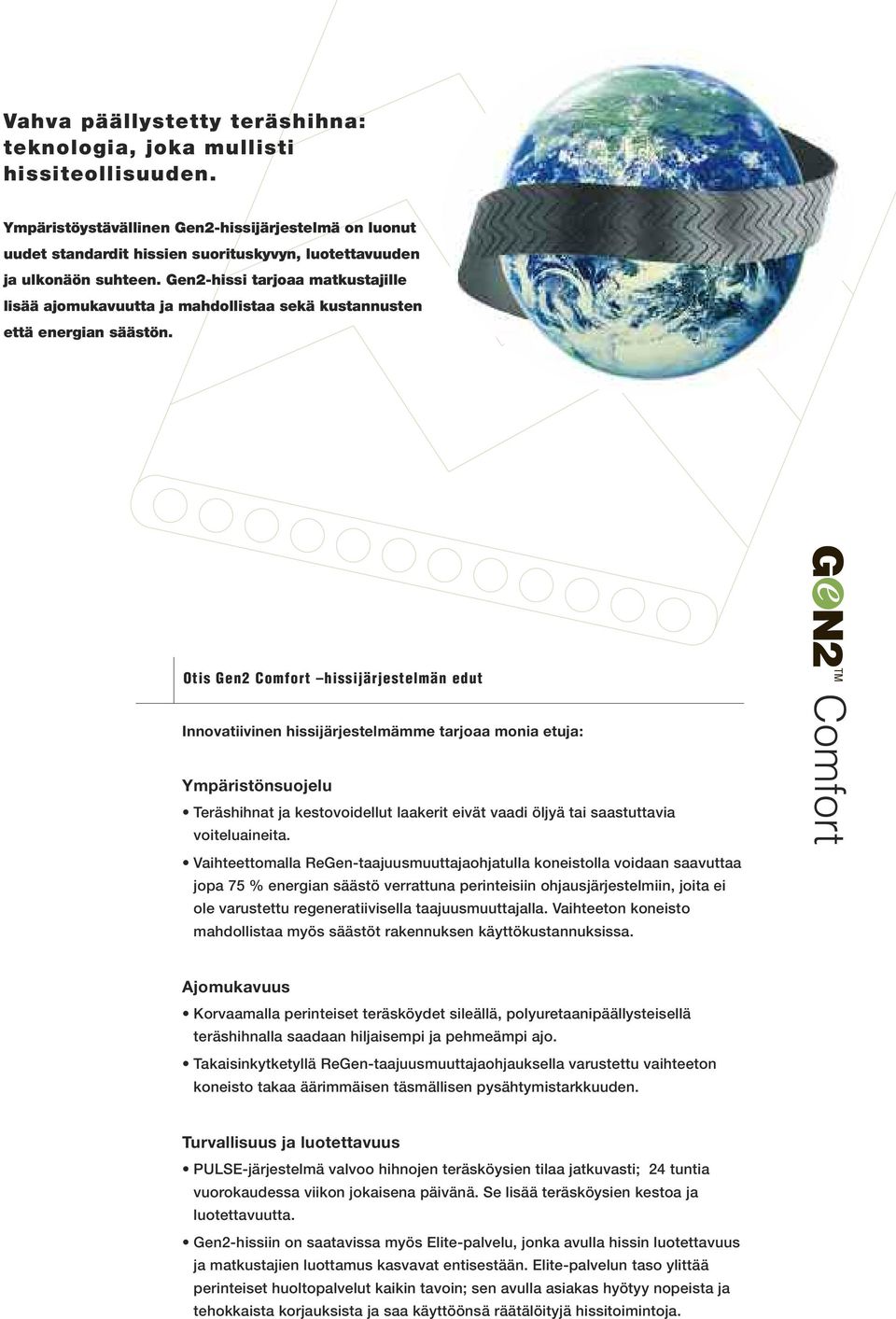

3 Vahva päällystetty teräshihna: teknologia, joka mullisti hissiteollisuuden. Ympäristöystävällinen Gen2-hissijärjestelmä on luonut uudet standardit hissien suorituskyvyn, luotettavuuden ja ulkonäön suhteen. Gen2-hissi tarjoaa matkustajille lisää ajomukavuutta ja mahdollistaa sekä kustannusten että energian säästön. Otis Gen2 Comfort hissijärjestelmän edut Innovatiivinen hissijärjestelmämme tarjoaa monia etuja: Ympäristönsuojelu Teräshihnat ja kestovoidellut laakerit eivät vaadi öljyä tai saastuttavia voiteluaineita. Vaihteettomalla ReGen-taajuusmuuttajaohjatulla koneistolla voidaan saavuttaa jopa 75 % energian säästö verrattuna perinteisiin ohjausjärjestelmiin, joita ei ole varustettu regeneratiivisella taajuusmuuttajalla. Vaihteeton koneisto mahdollistaa myös säästöt rakennuksen käyttökustannuksissa. Comfort Ajomukavuus Korvaamalla perinteiset teräsköydet sileällä, polyuretaanipäällysteisellä teräshihnalla saadaan hiljaisempi ja pehmeämpi ajo. Takaisinkytketyllä ReGen-taajuusmuuttajaohjauksella varustettu vaihteeton koneisto takaa äärimmäisen täsmällisen pysähtymistarkkuuden. Turvallisuus ja luotettavuus PULSE-järjestelmä valvoo hihnojen teräsköysien tilaa jatkuvasti; 24 tuntia vuorokaudessa viikon jokaisena päivänä. Se lisää teräsköysien kestoa ja luotettavuutta. Gen2-hissiin on saatavissa myös Elite-palvelu, jonka avulla hissin luotettavuus ja matkustajien luottamus kasvavat entisestään. Elite-palvelun taso ylittää perinteiset huoltopalvelut kaikin tavoin; sen avulla asiakas hyötyy nopeista ja tehokkaista korjauksista ja saa käyttöönsä räätälöityjä hissitoimintoja.

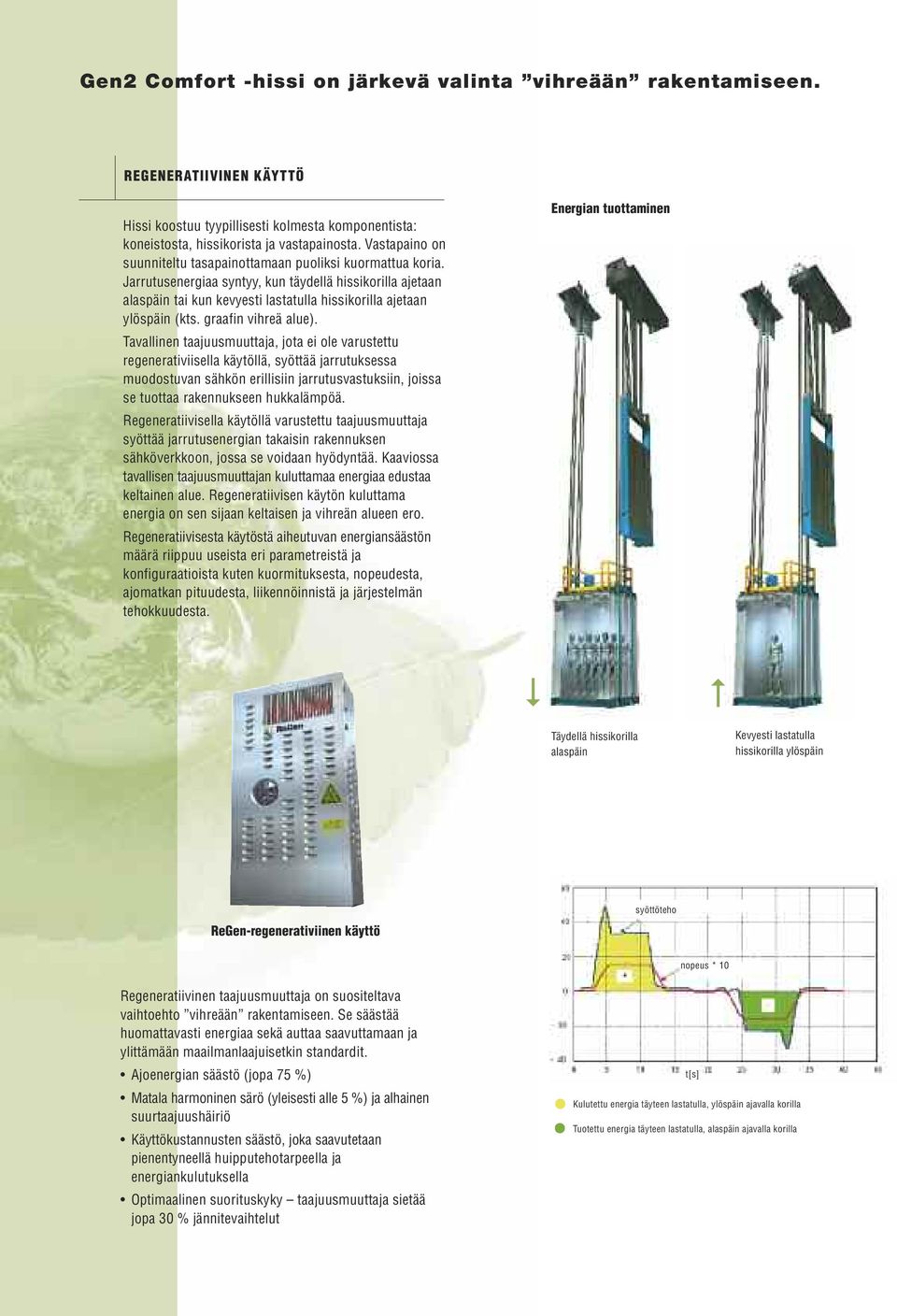

4 Gen2 Comfort -hissi on järkevä valinta vihreään rakentamiseen. REGENERATIIVINEN KÄYTTÖ Hissi koostuu tyypillisesti kolmesta komponentista: koneistosta, hissikorista ja vastapainosta. Vastapaino on suunniteltu tasapainottamaan puoliksi kuormattua koria. Jarrutusenergiaa syntyy, kun täydellä hissikorilla ajetaan alaspäin tai kun kevyesti lastatulla hissikorilla ajetaan ylöspäin (kts. graafin vihreä alue). Tavallinen taajuusmuuttaja, jota ei ole varustettu regenerativiisella käytöllä, syöttää jarrutuksessa muodostuvan sähkön erillisiin jarrutusvastuksiin, joissa se tuottaa rakennukseen hukkalämpöä. Regeneratiivisella käytöllä varustettu taajuusmuuttaja syöttää jarrutusenergian takaisin rakennuksen sähköverkkoon, jossa se voidaan hyödyntää. Kaaviossa tavallisen taajuusmuuttajan kuluttamaa energiaa edustaa keltainen alue. Regeneratiivisen käytön kuluttama energia on sen sijaan keltaisen ja vihreän alueen ero. Regeneratiivisesta käytöstä aiheutuvan energiansäästön määrä riippuu useista eri parametreistä ja konfiguraatioista kuten kuormituksesta, nopeudesta, ajomatkan pituudesta, liikennöinnistä ja järjestelmän tehokkuudesta. Energian tuottaminen Täydellä hissikorilla alaspäin Kevyesti lastatulla hissikorilla ylöspäin ReGen-regenerativiinen käyttö syöttöteho nopeus * 10 Regeneratiivinen taajuusmuuttaja on suositeltava vaihtoehto vihreään rakentamiseen. Se säästää huomattavasti energiaa sekä auttaa saavuttamaan ja ylittämään maailmanlaajuisetkin standardit. Ajoenergian säästö (jopa 75 %) Matala harmoninen särö (yleisesti alle 5 %) ja alhainen suurtaajuushäiriö Käyttökustannusten säästö, joka saavutetaan pienentyneellä huipputehotarpeella ja energiankulutuksella Optimaalinen suorituskyky taajuusmuuttaja sietää jopa 30 % jännitevaihtelut t[s] Kulutettu energia täyteen lastatulla, ylöspäin ajavalla korilla Tuotettu energia täyteen lastatulla, alaspäin ajavalla korilla

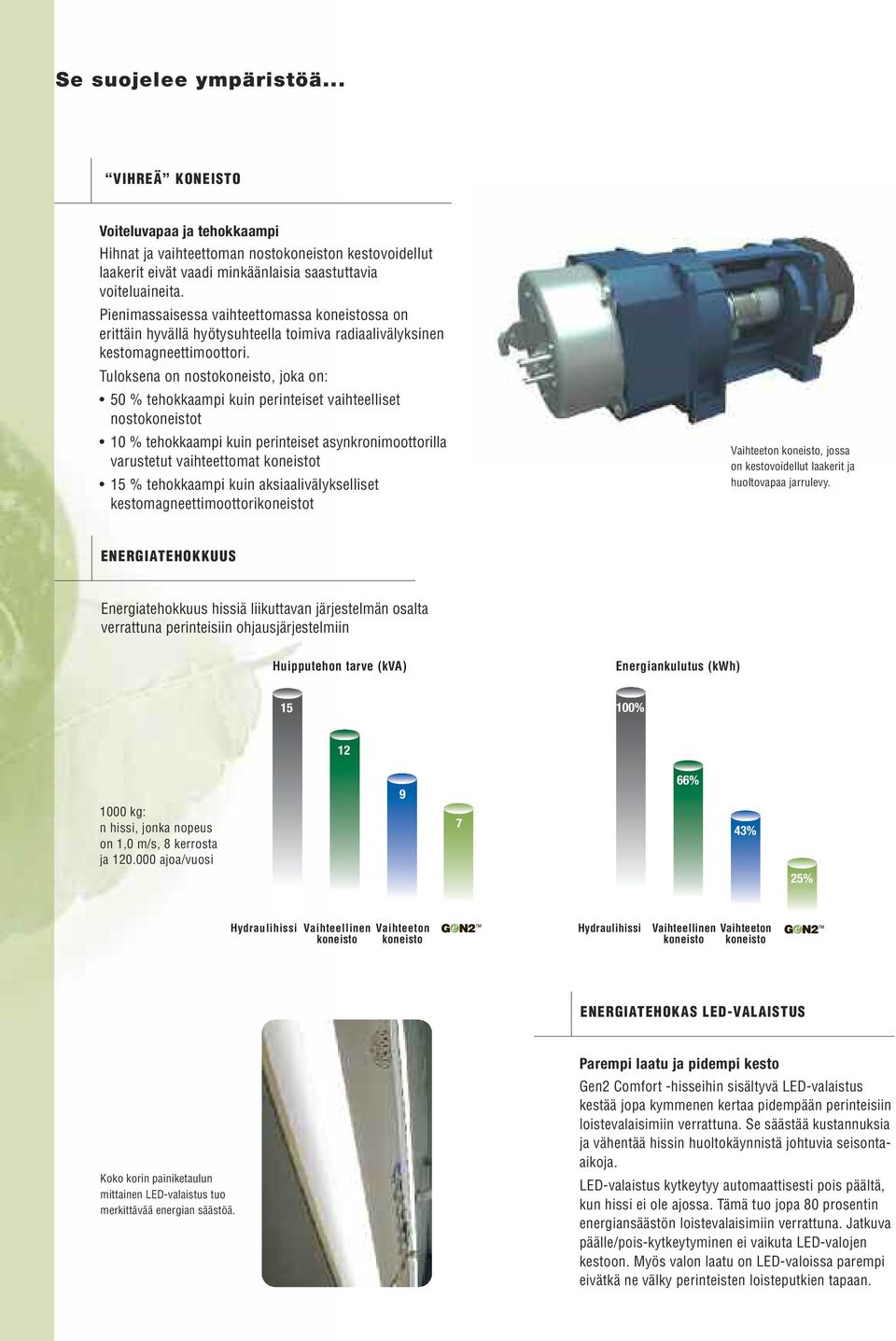

5 Se suojelee ympäristöä... VIHREÄ KONEISTO Voiteluvapaa ja tehokkaampi Hihnat ja vaihteettoman nostokoneiston kestovoidellut laakerit eivät vaadi minkäänlaisia saastuttavia voiteluaineita. Pienimassaisessa vaihteettomassa koneistossa on erittäin hyvällä hyötysuhteella toimiva radiaalivälyksinen kestomagneettimoottori. Tuloksena on nostokoneisto, joka on: 50 % tehokkaampi kuin perinteiset vaihteelliset nostokoneistot 10 % tehokkaampi kuin perinteiset asynkronimoottorilla varustetut vaihteettomat koneistot 15 % tehokkaampi kuin aksiaalivälykselliset kestomagneettimoottorikoneistot Vaihteeton koneisto, jossa on kestovoidellut laakerit ja huoltovapaa jarrulevy. ENERGIATEHOKKUUS Energiatehokkuus hissiä liikuttavan järjestelmän osalta verrattuna perinteisiin ohjausjärjestelmiin Huipputehon tarve (kva) Energiankulutus (kwh) % kg: n hissi, jonka nopeus on 1,0 m/s, 8 kerrosta ja ajoa/vuosi % 43% 25% Hydraulihissi Vaihteellinen Vaihteeton Hydraulihissi Vaihteellinen Vaihteeton koneisto koneisto koneisto koneisto ENERGIATEHOKAS LED-VALAISTUS Koko korin painiketaulun mittainen LED-valaistus tuo merkittävää energian säästöä. Parempi laatu ja pidempi kesto Gen2 Comfort -hisseihin sisältyvä LED-valaistus kestää jopa kymmenen kertaa pidempään perinteisiin loistevalaisimiin verrattuna. Se säästää kustannuksia ja vähentää hissin huoltokäynnistä johtuvia seisontaaikoja. LED-valaistus kytkeytyy automaattisesti pois päältä, kun hissi ei ole ajossa. Tämä tuo jopa 80 prosentin energiansäästön loistevalaisimiin verrattuna. Jatkuva päälle/pois-kytkeytyminen ei vaikuta LED-valojen kestoon. Myös valon laatu on LED-valoissa parempi eivätkä ne välky perinteisten loisteputkien tapaan.

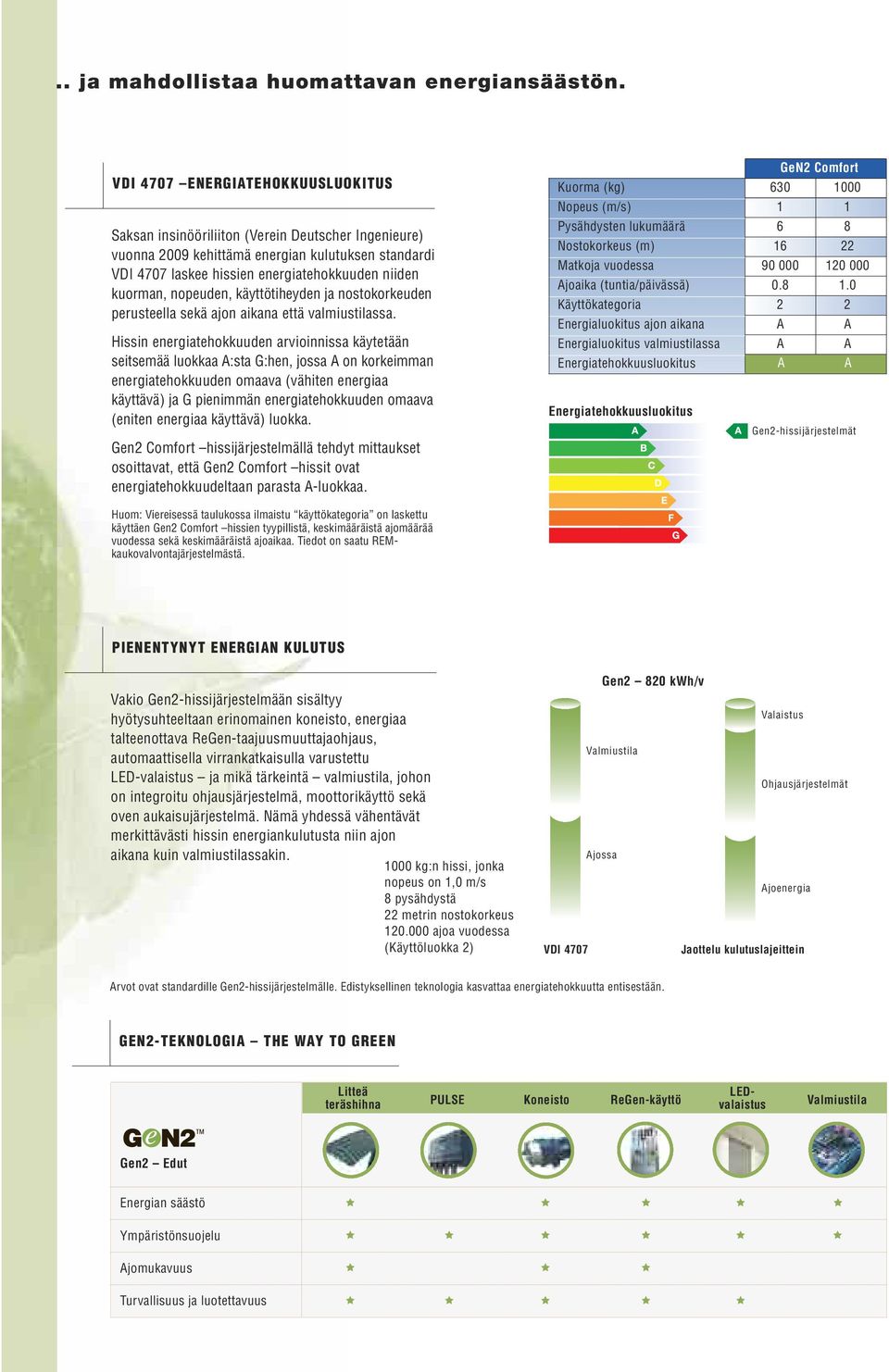

6 .. ja mahdollistaa huomattavan energiansäästön. VDI 4707 ENERGIATEHOKKUUSLUOKITUS Saksan insinööriliiton (Verein Deutscher Ingenieure) vuonna 2009 kehittämä energian kulutuksen standardi VDI 4707 laskee hissien energiatehokkuuden niiden kuorman, nopeuden, käyttötiheyden ja nostokorkeuden perusteella sekä ajon aikana että valmiustilassa. Hissin energiatehokkuuden arvioinnissa käytetään seitsemää luokkaa A:sta G:hen, jossa A on korkeimman energiatehokkuuden omaava (vähiten energiaa käyttävä) ja G pienimmän energiatehokkuuden omaava (eniten energiaa käyttävä) luokka. Gen2 Comfort hissijärjestelmällä tehdyt mittaukset osoittavat, että Gen2 Comfort hissit ovat energiatehokkuudeltaan parasta A-luokkaa. Huom: Viereisessä taulukossa ilmaistu käyttökategoria on laskettu käyttäen Gen2 Comfort hissien tyypillistä, keskimääräistä ajomäärää vuodessa sekä keskimääräistä ajoaikaa. Tiedot on saatu REMkaukovalvontajärjestelmästä. Kuorma (kg) Nopeus (m/s) Pysähdysten lukumäärä Nostokorkeus (m) Matkoja vuodessa Ajoaika (tuntia/päivässä) Käyttökategoria Energialuokitus ajon aikana Energialuokitus valmiustilassa Energiatehokkuusluokitus Energiatehokkuusluokitus GeN2 Comfort 630 A 1000 A A A A A A A Gen2-hissijärjestelmät PIENENTYNYT ENERGIAN KULUTUS Vakio Gen2-hissijärjestelmään sisältyy hyötysuhteeltaan erinomainen koneisto, energiaa talteenottava ReGen-taajuusmuuttajaohjaus, automaattisella virrankatkaisulla varustettu LED-valaistus ja mikä tärkeintä valmiustila, johon on integroitu ohjausjärjestelmä, moottorikäyttö sekä oven aukaisujärjestelmä. Nämä yhdessä vähentävät merkittävästi hissin energiankulutusta niin ajon aikana kuin valmiustilassakin kg:n hissi, jonka nopeus on 1,0 m/s 8 pysähdystä 22 metrin nostokorkeus ajoa vuodessa (Käyttöluokka 2) Gen2 820 kwh/v Valaistus Valmiustila Ohjausjärjestelmät Ajossa Ajoenergia VDI 4707 Jaottelu kulutuslajeittein Arvot ovat standardille Gen2-hissijärjestelmälle. Edistyksellinen teknologia kasvattaa energiatehokkuutta entisestään. GEN2-TEKNOLOGIA THE WAY TO GREEN Litteä teräshihna PULSE Koneisto ReGen-käyttö LEDvalaistus Valmiustila Gen2 Edut Energian säästö Ympäristönsuojelu Ajomukavuus Turvallisuus ja luotettavuus

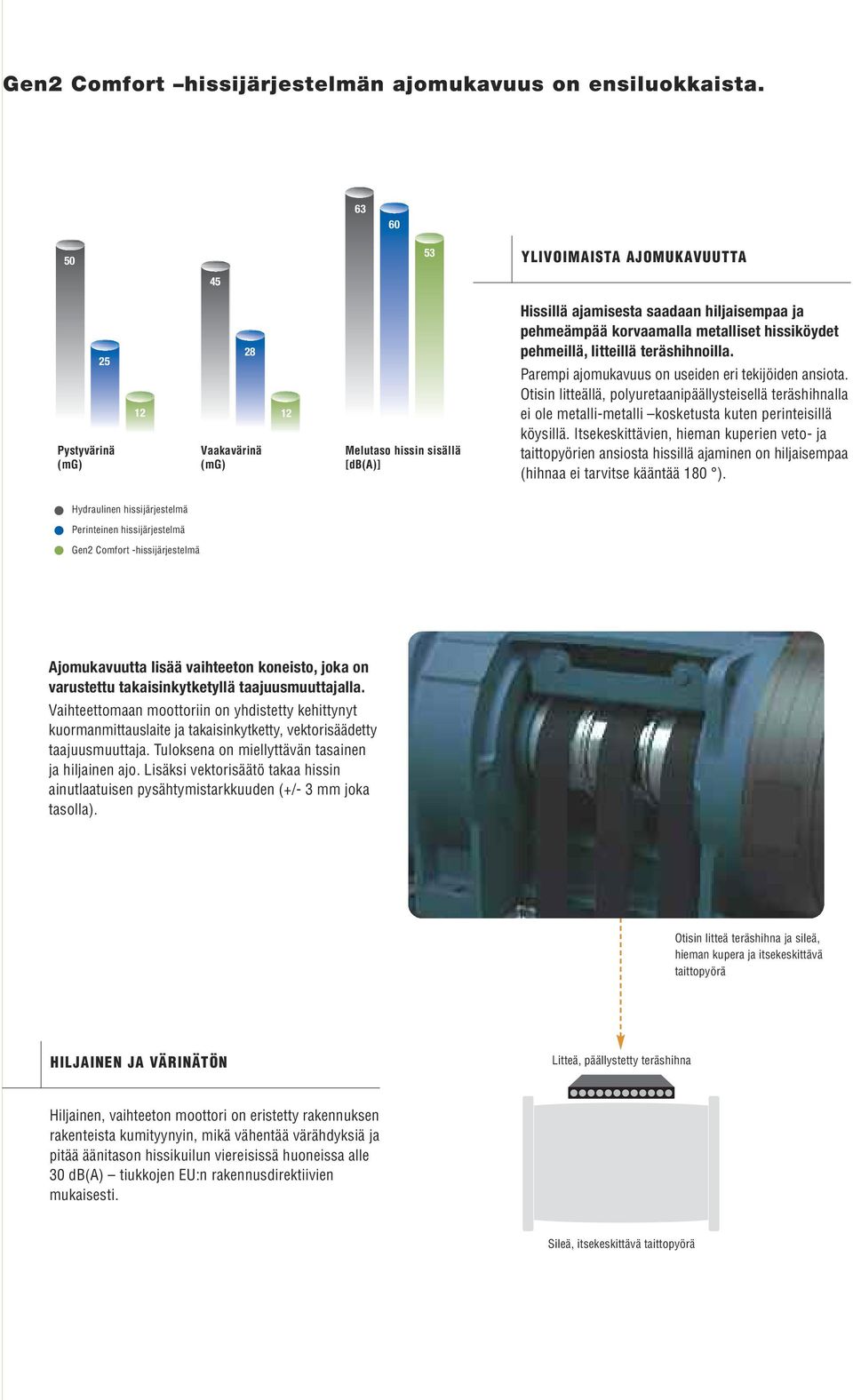

7 Gen2 Comfort hissijärjestelmän ajomukavuus on ensiluokkaista YLIVOIMAISTA AJOMUKAVUUTTA Pystyvärinä Vaakavärinä Melutaso hissin sisällä (mg) (mg) [db(a)] 12 Hissillä ajamisesta saadaan hiljaisempaa ja pehmeämpää korvaamalla metalliset hissiköydet pehmeillä, litteillä teräshihnoilla. Parempi ajomukavuus on useiden eri tekijöiden ansiota. Otisin litteällä, polyuretaanipäällysteisellä teräshihnalla ei ole metalli-metalli kosketusta kuten perinteisillä köysillä. Itsekeskittävien, hieman kuperien veto- ja taittopyörien ansiosta hissillä ajaminen on hiljaisempaa (hihnaa ei tarvitse kääntää 180 ). Hydraulinen hissijärjestelmä Perinteinen hissijärjestelmä Gen2 Comfort -hissijärjestelmä Ajomukavuutta lisää vaihteeton koneisto, joka on varustettu takaisinkytketyllä taajuusmuuttajalla. Vaihteettomaan moottoriin on yhdistetty kehittynyt kuormanmittauslaite ja takaisinkytketty, vektorisäädetty taajuusmuuttaja. Tuloksena on miellyttävän tasainen ja hiljainen ajo. Lisäksi vektorisäätö takaa hissin ainutlaatuisen pysähtymistarkkuuden (+/- 3 mm joka tasolla). Otisin litteä teräshihna ja sileä, hieman kupera ja itsekeskittävä taittopyörä HILJAINEN JA VÄRINÄTÖN Litteä, päällystetty teräshihna Hiljainen, vaihteeton moottori on eristetty rakennuksen rakenteista kumityynyin, mikä vähentää värähdyksiä ja pitää äänitason hissikuilun viereisissä huoneissa alle 30 db(a) tiukkojen EU:n rakennusdirektiivien mukaisesti. Sileä, itsekeskittävä taittopyörä

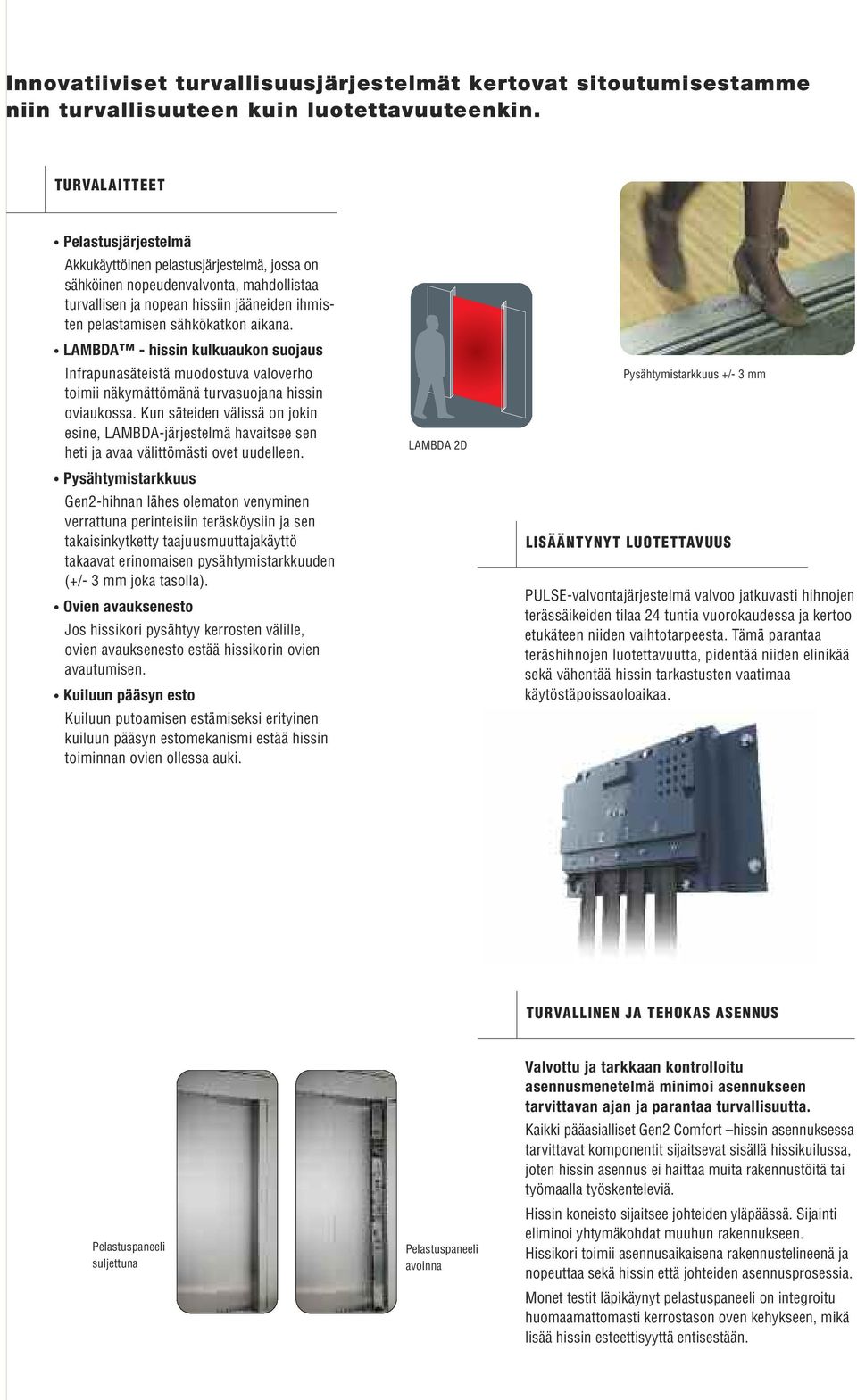

8 Innovatiiviset turvallisuusjärjestelmät kertovat sitoutumisestamme niin turvallisuuteen kuin luotettavuuteenkin. TURVALAITTEET Pelastusjärjestelmä Akkukäyttöinen pelastusjärjestelmä, jossa on sähköinen nopeudenvalvonta, mahdollistaa turvallisen ja nopean hissiin jääneiden ihmisten pelastamisen sähkökatkon aikana. LAMBDA - hissin kulkuaukon suojaus Infrapunasäteistä muodostuva valoverho toimii näkymättömänä turvasuojana hissin oviaukossa. Kun säteiden välissä on jokin esine, LAMBDA-järjestelmä havaitsee sen heti ja avaa välittömästi ovet uudelleen. Pysähtymistarkkuus Gen2-hihnan lähes olematon venyminen verrattuna perinteisiin teräsköysiin ja sen takaisinkytketty taajuusmuuttajakäyttö takaavat erinomaisen pysähtymistarkkuuden (+/- 3 mm joka tasolla). Ovien avauksenesto Jos hissikori pysähtyy kerrosten välille, ovien avauksenesto estää hissikorin ovien avautumisen. Kuiluun pääsyn esto Kuiluun putoamisen estämiseksi erityinen kuiluun pääsyn estomekanismi estää hissin toiminnan ovien ollessa auki. LAMBDA 2D Pysähtymistarkkuus +/- 3 mm LISÄÄNTYNYT LUOTETTAVUUS PULSE-valvontajärjestelmä valvoo jatkuvasti hihnojen terässäikeiden tilaa 24 tuntia vuorokaudessa ja kertoo etukäteen niiden vaihtotarpeesta. Tämä parantaa teräshihnojen luotettavuutta, pidentää niiden elinikää sekä vähentää hissin tarkastusten vaatimaa käytöstäpoissaoloaikaa. TURVALLINEN JA TEHOKAS ASENNUS Pelastuspaneeli suljettuna Pelastuspaneeli avoinna Valvottu ja tarkkaan kontrolloitu asennusmenetelmä minimoi asennukseen tarvittavan ajan ja parantaa turvallisuutta. Kaikki pääasialliset Gen2 Comfort hissin asennuksessa tarvittavat komponentit sijaitsevat sisällä hissikuilussa, joten hissin asennus ei haittaa muita rakennustöitä tai työmaalla työskenteleviä. Hissin koneisto sijaitsee johteiden yläpäässä. Sijainti eliminoi yhtymäkohdat muuhun rakennukseen. Hissikori toimii asennusaikaisena rakennustelineenä ja nopeuttaa sekä hissin että johteiden asennusprosessia. Monet testit läpikäynyt pelastuspaneeli on integroitu huomaamattomasti kerrostason oven kehykseen, mikä lisää hissin esteettisyyttä entisestään.

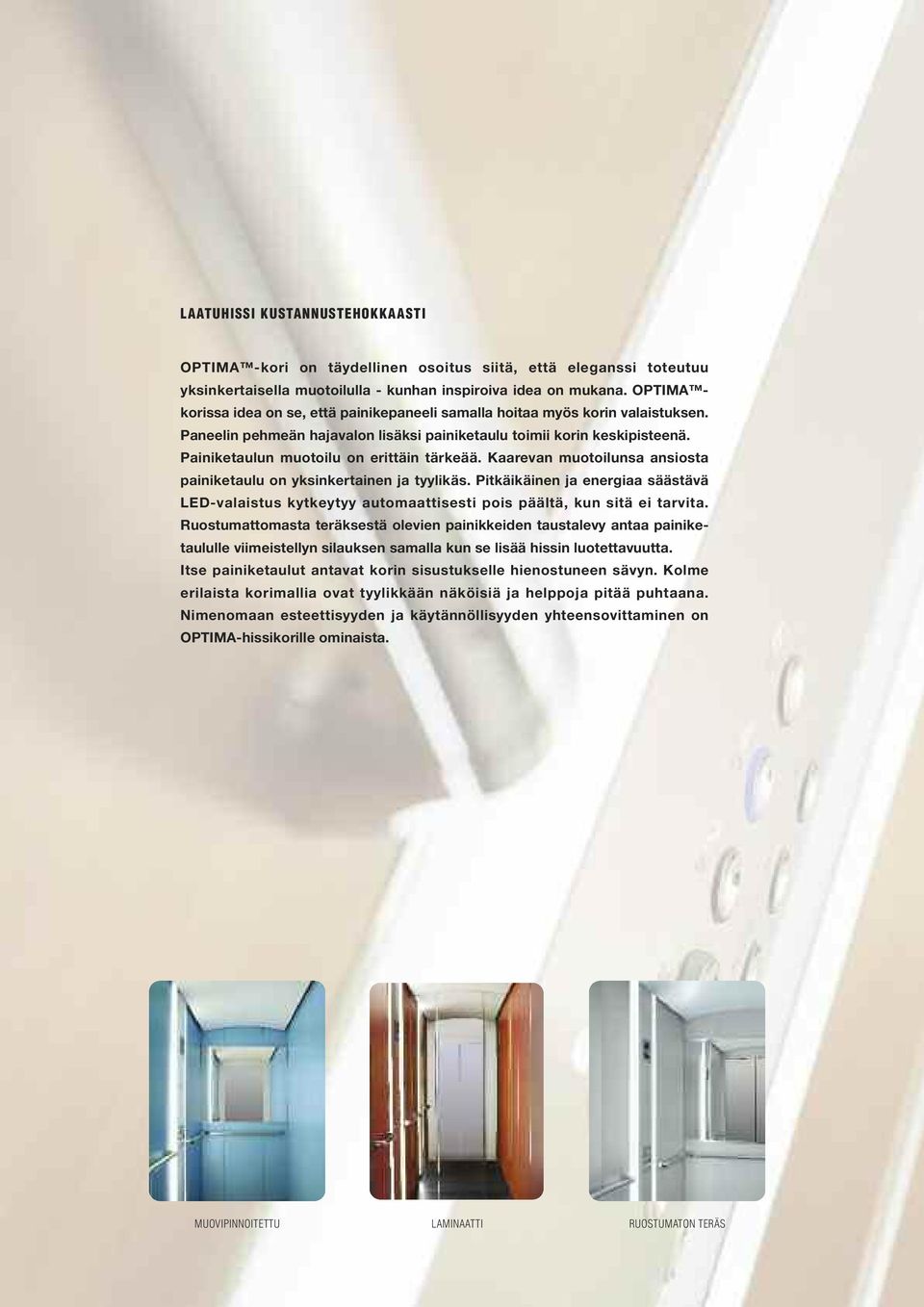

9 LAATUHISSI KUSTANNUSTEHOKKAASTI OPTIMA -kori on täydellinen osoitus siitä, että eleganssi toteutuu yksinkertaisella muotoilulla - kunhan inspiroiva idea on mukana. OPTIMA korissa idea on se, että painikepaneeli samalla hoitaa myös korin valaistuksen. Paneelin pehmeän hajavalon lisäksi painiketaulu toimii korin keskipisteenä. Painiketaulun muotoilu on erittäin tärkeää. Kaarevan muotoilunsa ansiosta painiketaulu on yksinkertainen ja tyylikäs. Pitkäikäinen ja energiaa säästävä LED-valaistus kytkeytyy automaattisesti pois päältä, kun sitä ei tarvita. Ruostumattomasta teräksestä olevien painikkeiden taustalevy antaa painiketaululle viimeistellyn silauksen samalla kun se lisää hissin luotettavuutta. Itse painiketaulut antavat korin sisustukselle hienostuneen sävyn. Kolme erilaista korimallia ovat tyylikkään näköisiä ja helppoja pitää puhtaana. Nimenomaan esteettisyyden ja käytännöllisyyden yhteensovittaminen on OPTIMA-hissikorille ominaista. MUOVIPINNOITETTU LAMINAATTI RUOSTUMATON TERÄS

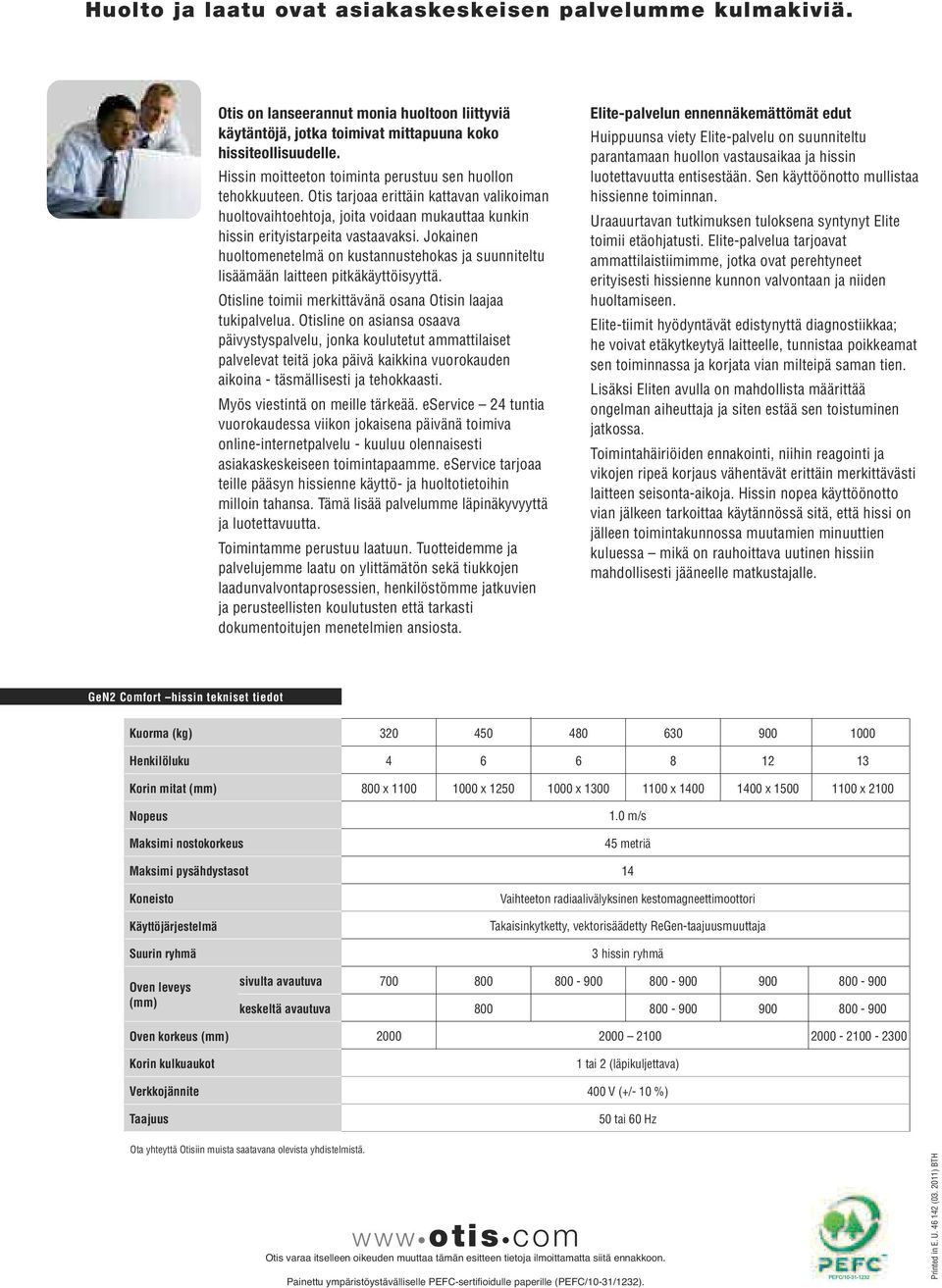

10 Huolto ja laatu ovat asiakaskeskeisen palvelumme kulmakiviä. Otis on lanseerannut monia huoltoon liittyviä käytäntöjä, jotka toimivat mittapuuna koko hissiteollisuudelle. Hissin moitteeton toiminta perustuu sen huollon tehokkuuteen. Otis tarjoaa erittäin kattavan valikoiman huoltovaihtoehtoja, joita voidaan mukauttaa kunkin hissin erityistarpeita vastaavaksi. Jokainen huoltomenetelmä on kustannustehokas ja suunniteltu lisäämään laitteen pitkäkäyttöisyyttä. Otisline toimii merkittävänä osana Otisin laajaa tukipalvelua. Otisline on asiansa osaava päivystyspalvelu, jonka koulutetut ammattilaiset palvelevat teitä joka päivä kaikkina vuorokauden aikoina - täsmällisesti ja tehokkaasti. Myös viestintä on meille tärkeää. eservice 24 tuntia vuorokaudessa viikon jokaisena päivänä toimiva online-internetpalvelu - kuuluu olennaisesti asiakaskeskeiseen toimintapaamme. eservice tarjoaa teille pääsyn hissienne käyttö- ja huoltotietoihin milloin tahansa. Tämä lisää palvelumme läpinäkyvyyttä ja luotettavuutta. Toimintamme perustuu laatuun. Tuotteidemme ja palvelujemme laatu on ylittämätön sekä tiukkojen laadunvalvontaprosessien, henkilöstömme jatkuvien ja perusteellisten koulutusten että tarkasti dokumentoitujen menetelmien ansiosta. Elite-palvelun ennennäkemättömät edut Huippuunsa viety Elite-palvelu on suunniteltu parantamaan huollon vastausaikaa ja hissin luotettavuutta entisestään. Sen käyttöönotto mullistaa hissienne toiminnan. Uraauurtavan tutkimuksen tuloksena syntynyt Elite toimii etäohjatusti. Elite-palvelua tarjoavat ammattilaistiimimme, jotka ovat perehtyneet erityisesti hissienne kunnon valvontaan ja niiden huoltamiseen. Elite-tiimit hyödyntävät edistynyttä diagnostiikkaa; he voivat etäkytkeytyä laitteelle, tunnistaa poikkeamat sen toiminnassa ja korjata vian milteipä saman tien. Lisäksi Eliten avulla on mahdollista määrittää ongelman aiheuttaja ja siten estää sen toistuminen jatkossa. Toimintahäiriöiden ennakointi, niihin reagointi ja vikojen ripeä korjaus vähentävät erittäin merkittävästi laitteen seisonta-aikoja. Hissin nopea käyttöönotto vian jälkeen tarkoittaa käytännössä sitä, että hissi on jälleen toimintakunnossa muutamien minuuttien kuluessa mikä on rauhoittava uutinen hissiin mahdollisesti jääneelle matkustajalle. GeN2 Comfort hissin tekniset tiedot Kuorma (kg) Henkilöluku Korin mitat (mm) Nopeus Maksimi nostokorkeus Maksimi pysähdystasot Koneisto Käyttöjärjestelmä Suurin ryhmä x x x x x x m/s 45 metriä 14 Vaihteeton radiaalivälyksinen kestomagneettimoottori Takaisinkytketty, vektorisäädetty ReGen-taajuusmuuttaja 3 hissin ryhmä Oven leveys (mm) Oven korkeus (mm) Korin kulkuaukot Verkkojännite Taajuus sivulta avautuva keskeltä avautuva tai 2 (läpikuljettava) 400 V (+/- 10 %) 50 tai 60 Hz Ota yhteyttä Otisiin muista saatavana olevista yhdistelmistä. www otis com Otis varaa itselleen oikeuden muuttaa tämän esitteen tietoja ilmoittamatta siitä ennakkoon. Painettu ympäristöystävälliselle PEFC-sertifioidulle paperille (PEFC/10-31/1232). Printed in E. U ( ) BTH
