1 LUOTETTAVA HISSI ASUINTALOIHIN KONE MonoSpace 300

2 LUOTETTAVA JA KUSTANNUS- TEHOKAS HISSIRATKAISU KUSTANNUSTEHOKAS JA LUOTETTAVA HISSI ASUINTALOOSI KONE MonoSpace 300 on kustannustehokas hissiratkaisu, joka on suunniteltu erityisesti mataliin asuintaloihin. Kestävät komponentit, materiaalit ja lisävarusteet sekä vaivaton kunnossapito tekevät KONE MonoSpace 300 -hissistä ihanteellisen ratkaisun asuintaloihin, joissa hissin luotettava toiminta on ensisijaisen tärkeää. Tilatehokkaan KONE EcoDisc -moottorin ansiosta MonoSpace 300 on konehuoneeton ratkaisu. EKOTEHOKAS Tehokas KONE EcoDisc -moottori kuuluu MonoSpace 300 -hissin vakiovarusteisiin. Tehokkaan EcoDisc -moottorin lisäksi MonoSpace 300:n on saatavilla useita ekotehokkuutta parantavia lisävarusteita. KONEen ratkaisujen energiatehokkuutta kuvataan ISO ja VDI4707-luokituksilla. ISO25745 ja VDI4707 luokittelevat hissit energiatehokkuuden mukaan luokasta A luokkaan G. OFFERING ISO OFFERING OFFERING AV V ILABLE A A A VA AV VA ILABLE VDI 4707 OFFERING AV ILABLE A A A VA AV VA ILABLE n Jarrutusenergian takaisinotto Virrantakaisinsyöttö vähentää energiankulutusta jopa 20%. n Pitkäikäiset LED-valot LED-valaistus on jopa 80% energiatehokkaampi ja 10 kertaa pitkäikäisempi kuin perinteinen loisteputkivalaistus. n Innovatiiviset stand by -toiminnot Stand by -toiminnot sammuttavat laitteen toimintoja - kuten valaistuksen, ovikoneiston ja merkinantolaitteiden valaistuksen - kun laite ei ole käytössä. Toimintojen sammutus mahdollistaa huomattavat energiasäästöt. LUOTETTAVA KUMPPANI Tuemme sinua rakennuksesi koko elinkaaren ajan - suunnittelusta ja asennuksesta kunnossapitoon sekä modernisointiin. Huipputeknologiaa hyödyntävät ratkaisumme testataan kattavasti erinomaisen laadun takaamiseksi ja olemme luotettava kumppani vuoden ammattitaidolla. Max. kerrosten määrä 10 Max. nostokorkeus 35 TEKNISET TIEDOT Nopeus (m/s) 1,0 Kuorma (kg) 630 Korityyppi Ohjaus Ovi Energiansäästö toiminnot Yksi oviaukolliset ja läpikuljettavat Painonappi, alaskoonta, täyskoonta Sivulta aukeava Stand by -toiminnot, virrantakaisinsyöttö, LEDvalaistus * Luokitukset riippuvat valitusta kokonaisuudesta ja voivat vaihdella eri ratkaisujen välillä 2

3 3

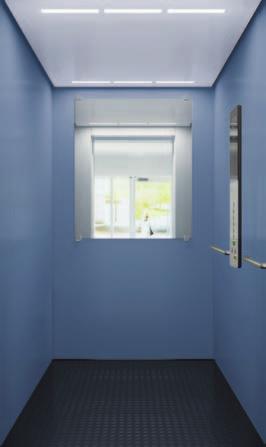

4 11 RÄÄTÄLÖITÄVÄÄ KOKONAISUUTTA LF99 Loistevaloputket t Ash Gray (VF 20) Vinyyli LF99 Loistevaloputket t Sky Blue (P54) Dallas Black (RC6) Kumi LF99 Loistevaloputket t Nordic Gray (R30) Muovipinnoitettu teräs Dallas Black (RC6) Kumi 4

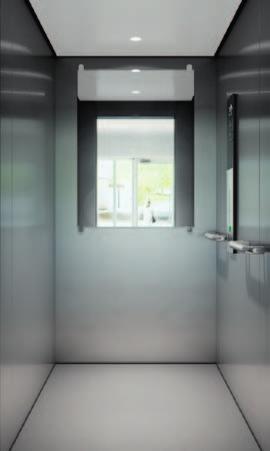

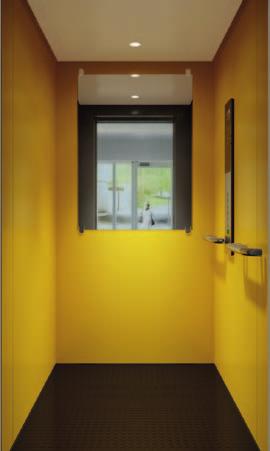

5 11015 LF99 Loistevaloputket t Asturias satin (F) Harjattu ruostumaton teräs Ash Gray (VF20) Vinyyli LED-spottivalot t Sunny Yellow (P52) Dallas Black (RC6) Kumi LED-spottivalot t Dawn Red (P53) Ash Gray (VF20) Vinyyli 5

6 11022 LED-spottivalot t Misty Gray (P51) Dallas Black (RC6) Kumi LED-spottivalot t Scottish Quad, (K) Kuviollinen teräs Ash Gray (VF20) Vinyyli LED-spottivalot t Flemish Linen, (TS1) Kuviollinen teräs Ash Gray (VF20) Vinyyli 6

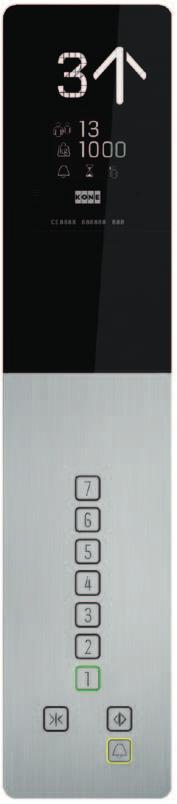

7 korin ohjauspaneeli (COP) KSS 280 tarjoaa tyylikästä ja kustannustehokasta viimeistelyä hissiratkaisuusi. EN81-70 hissistandardin mukainen ratkaisu. KERROSNÄYTTÖ (HL) KSH 280 KSI 286 KORIN NÄYTTÖ KSL 270 KSJ 280 KSC 286 tason laitteet (LCS) KSL 280 DC KSL 284 KSL 286 8

8 TASON OVET KONEen hissikorinovet ovat kestäviä sekä tyylikkäitä. Tarkan suunnittelun ansiosta ovet ovat luotettavia ja pitkäkestoisia. OVIMATERIAALIT F Asturias Satin Z Zinc coated P50 Cloud White P 51 Misty Gray K Scottish Quad TS1 Flemish Linen Asturias Satin (F) LED-spottivalaistus LF99 Loistevaloputket LISÄVARUSTEET KäsikaiDE ISTUIN JALKALISTA ASUKASLUETTELO HR50 Alumiini HR53, EN standardinmukainen FS1 L224 Black Coal F Asturias Satin TD3/TD4 Pohjana harjattu teräs, pinnalla karkaistu lasi 9

9 EI KOMPROMISSEJA TURVALLISUUDESSA KONE MonoSpace 300 -hissin mukana tulee perusvalikoima turvavarusteita, jotka parantavat käyttäjäturvallisuutta. TURVAOMINAISUUDET VAKIO n Säädettävä tason äänimerkki, db (A). Meluisiin ympäristöihin säädettävissä jopa 80 db asti. Kaksisuuntainen puheyhteys KONEen asiakaspalvelukeskukseen Tarkka pysähtyminen tasoille Ovissa valoverho estämään oven sulkeutumisen kohteen ollessa välissä LISÄOPTIOT n KRM GSM-yhteydellä n EN standardin mukainen toiminta tulipalotilanteessa n PIN-koodilukitus n Integrointi palohälytysjärjestelmään n Vihreä pääkerroksen painike n EN standardin mukainen matala kuilun ylätila (min. 2630mm) ESTEETTÖMYYTTÄ KAIKILLE EN STANDARDIN MUKAISUUS KONE MonoSpace 300 on EN esteettömyysstandardin mukainen. n : Osakorkea peili takaseinässä n : Helposti puhdistettava ruostumattomasta teräksestä valmistettu kaide sivuseinällä n Ohjauspaneeli pistekirjoituksella n Ilmoituslaite korin ohjauspaneelissa 10

10 TEKNISTä TIETOA YKSI OVIAUKOLLISET (SEC) JA LäPIKULJETTAVAT (TTC) KORIT KORIN KORKEUS CH ALATILA PH OVI * 1100 Sivulta-aukeava HENKILÖä KUORMA (kg) BB DD LL WW WD WD - TTC SH MIN. CH 2100 SH NOM. CH * * * Suositusmittoja / 900* 1650 Alatila (PH) Ylätila (SH) 3400 / 3500* Nostokorkeus (H) 800 / 900* Korin korkeus (CH) 2100 / 2200* Huoltopaneelin sijainti 11

11 KONE on yksi maailman johtavista hissi- ja liukuporrasyhtiöistä, joka tarjoaa asiakkailleen innovatiivisia hissi-, liukuporras- ja automaattioviratkaisuja sekä mahdollisuuden integroida KONEen People Flow -ratkaisut osaksi nykyaikaisia rakennuksia. Haluamme tarjota parhaan mahdollisen käyttäjäkokemuksen kehittämällä ja toimittamalla ratkaisuja, jotka mahdollistavat ihmisten liikkumisen rakennuksissa sujuvasti, turvallisesti ja viivytyksettä. Tuemme asiakkaitamme rakennuksen koko elinkaaren ajan laitteiden suunnittelusta ja rakennustyönaikaisista ratkaisuista kunnossapitoon ja peruskorjaukseen. Pyrimme jatkuvasti parantamaan ratkaisujamme tehokkaalla tutkimus- ja kehitystoiminnalla. Lisäksi otamme ympäristö- ja turvallisuusnäkökohdat huomioon kaikessa toiminnassamme. Olemme alamme teknologiajohtaja ja tunnettu merkittävistä innovaatioista, joista esimerkkeinä ovat KONE MonoSpace, KONE EcoMod ja KONE UltraRope. KONE Hissit Oy Pidätämme oikeuden muuttaa tuotteen rakennetta ja teknisiä tietoja. Julkaisun mitään lausuntoa ei voida tulkita suoraksi tai epäsuoraksi takuuksi tai ehdoksi, joka koskisi tuotetta tai sen sopivuutta tiettyyn käyttötarkoitukseen. Mikään esitteen lausunto ei muuta toimitussopimusten ehtoja. KONE, KONE MonoSpace ja KONE EcoDisc ovat KONE Oyj:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä. 4/
