OTIS. OPTIMA-hissikori. Laadukas ja edullinen. Optima

Transkriptio

1 OTIS OPTIMA-hissikori. Laadukas ja edullinen. Optima

2 OPTIMA ASUINRAKENNUKSET TOIMISTOT PALVELUTALOT JULKISET RAKENNUKSET

3 KORIMALLEJA HENKILÖMÄÄRÄ KORIN SISUSTUSMATERIAALEJA henkilöä 14 OPTIMA -hissikorit vastaavat markkinoiden vaatimuksiin monikäyttöisyydellään. OPTIMA-hissikoreja on kolme erilaista ja sisustusmateriaalejakin on 14 erilaista. Optima LAATUHISSI KUSTANNUSTEHOKKAASTI. OPTIMA-kori on täydellinen osoitus siitä, että eleganssi toteutuu yksinkertaisella muotoilulla kunhan inspiroiva idea on mukana. OPTIMA-korissa idea on, että painikepaneeli samalla hoitaa myös korin valaistuksen. Paneelin pehmeän hajavalon lisäksi siinä on kaksisuuntainen puheyhteys asiakaspalveluun. Painiketaulun muotoilu on erittäin tärkeää. Kaarevien painikkeiden ansiosta painiketaulu on yksinkertainen ja tyylikäs. Ruostumattomasta teräksestä olevien painikkeiden taustalevy antaa painiketaululle viimeistellyn silauksen samalla kun se lisää hissin turvallisuutta ja käytettävyyttä. Itse painiketaulut antavat korin sisustukselle hienostuneen sävyn. Kolme erilaista korimallia ovat tyylikkään näköisiä ja helppoja pitää puhtaana. Nimenomaan esteettisyyden ja käytännöllisyyden yhteensovittaminen on OPTIMA-hissikorissa ominaista. Kori on kustannuksiltaan edullinen, mutta täyttää odotukset. MUOVIPINNOITETTU LAMINAATTI RUOSTUMATON TERÄS

4 6 PINTAKUVIOITUA SEINÄPANEELIA Kestävät ja sisustavat seinäpaneelit ovat kevyesti kuvioituja muovipinnoitettuja teräslevyjä. Käytännölliset pinnat ja pastellisävyt tekevät hissikoriin valoisan tunnelman. Tilan tuntu saadaan aikaan valkoisella kattopaneelilla (kaarevalla tai tasaisella) ja samaa tilavaikutelmaa antaa valkoinen muovipinnoitettu painiketaulu. Vaihtoehtoisesti painiketaulu voidaan toimittaa myös harjatusta ruostumattomasta teräksestä. Korin edustat ja ovet ovat valkoista muovipinnoitettua terästä tai harjattua ruostumatonta terästä. Lattiamateriaaliksi voidaan valita lukuisia kumimattovaihtoehtoja tai kivijäljitelmiä. SEINÄPANEELIT Muovipinnoitettu Teräksensininen Taivaansininen Hiekka Kermanvaalea Harmaa Vihreä LATTIAMATERIAALI Alla olevien mallien mukaisesti. Kumimatto A Yönsininen B Hiilenmusta C Kahvinruskea D Nystyräkumimatto, liukumaton musta E Nystyräkumimatto, liukumaton harmaa Kivijäljitelmä F Musta marmori G Harmaa marmori H Sininen kivi A B C D E F G H LATTIAPINNOITE* *KORI VOIDAAN TOIMITTAA ILMAN LATTIAPINNOITETTA TARVITTAESSA.

5 6 LAMINAATTIA SEINÄPANEELEIHIN Täyteläiset puun ja marmorin värisävyt laminaateissa viimeistelevät OPTIMA-korin sisustuksen, joka sopii niin perinteiseen kuin nykyaikaisempaankin sisustukseen. Valkoinen pintakuvioitu kaareva katto sointuu yhteen korin painiketaulun kanssa. Vaihtoehtoisesti on saatavissa harjatusta ruostumattomasta teräksestä valmistettu painiketaulu. Korin edustat ja ovet ovat valkoista muovipinnoitettua terästä tai harjattua ruostumatonta terästä. Lattiamateriaaliksi voidaan valita lukuisia kumimattovaihtoehtoja tai kivijäljitelmiä. SEINÄPANEELIT Laminaatit Jalava Kirsikka Vaahtera Valkoinen marmori Hiekkamarmori Kristallinharmaa LATTIAPINNOITE Alla vasemmalla olevien mallien mukaan. 2 RUOSTUMATONTA TERÄSPINNOITETTA Tukevarakenteiselle ruostumattomalle hissikorille on kaksi erilaista pintamateriaalivaihtoehtoa: harjattu teräs tai nahkakuvioitu teräs. Hissikorin suunnittelussa on kiinnitetty huomiota kestävyyteen. Lisäksi kaikki osat on suunniteltu ja testattu kaikkein korkeimpien lujuusstandardien mukaan kestämään satunnaiset tai tahattomat vahingot. Seinäpaneeleihin sointuu myös korin painiketaulu, joka on ruostumattomasta teräksestä. Korin edustat ja ovet ovat joko harjattua tai nahkakuvioitua terästä. Lattiapinnoitteita on saatavissa useita erilaisia kumimattoja tai kivijäljitelmiä. SEINÄPANEELIT Ruostumaton teräs Harjattu Nahkakuvioitu LATTIAMATERIAALIT Viereisen sivun alareunassa olevien mallien mukaan.

6 KORIN VARUSTEET Korin varusteet korostavat korin tyylikästä sisustusta. Siksipä seinäpaneelien reunukset ovat kevyesti eloksoituja, peilikromia tai satiinikromia, samoin jalkalistat. Sama sävytyyli on tuotu käsikaiteisiin, mikä tuo vastakkaissävyt viimeisteltyyn sisustukseen. KÄSIKAITEET Käsikaiteiden värisävyt vastaavat listoituksen sävyjä. Käsikaide koostuu tangosta ja päätykappaleesta. Viimeistelysävyt on esitetty alla. Vaihtoehdot Tanko Satiinikromi Pääty Peilikromi Tanko Peilikromi Pääty Satiinikromi Tanko Harjattu teräs Pääty Peilikromi Tanko Eloksoitu alumiini Pääty Peilikromi PEILIT Kirkkaat peilit ovat turvallisuussäännösten mukaisia ja takaavat matkustajille turvallisen matkustuksen. Tyypillisimmät peilisisustukset:

7 TURVALLISEMPI OVIAUKKO OPTIMA-hissikorit ovat EN81-70 standardin mukaisia. Standardi määrittelee tavanomaisen hissin käytön sekä hissit liikuntarajoitteisten ihmisten käyttöön. KORIN MITAT Korin vähimmäismitat ovat: Tyyppi 1 (450 kg) - Kori 1000 x 1250 mm Hissiin mahtuu 1 pyörätuolin käyttäjä. Tyyppi 2 (630 kg) - Kori 1100 x 1400 mm Hissiin mahtuu 1 pyörätuolin käyttäjä sekä saattaja. Tyyppi 3 (1275 kg) - Kori 2000 x 1400 mm Hissiin mahtuu 1 pyörätuolin käyttäjä sekä useita muita matkustajia. Pyörätuolilla mahtuu kääntymään. OVIAUKON SUOJAUS Matkustajien suojaksi ja ovien väliin jäämisen estämiseksi OPTIMA-hissikoriin voidaan asentaa LAMBDA 2-valoverho. Valoverhon infrapunasäteet muodostavat näkymättömän verhon hissikorin oviaukolle. Säteet ulottuvat 25 mm:stä 1800 mm oven alareunasta ylöspäin. LISÄTURVAVARUSTEITA Peili Peili helpottaa pyörätuolin käyttäjää hänen peruuttaessaan pois hissistä. Painikkeet Punainen valokehä painikkeen ympärillä sekä äänisignaali osoittavat, että painiketta on painettu. Vihreä valokehä peruskerroksen kerrospainikkeen ympärillä on 5 mm ulkoneva. Kerrosnumerot Kerrosnumerot ovat 15 mm kohokirjoituksella sekä pistekirjoituksella. Lisävarusteena on saatavana induktiosilmukka huonokuuloisten avuksi. Korin ja aulan suuntanuolet Suuntanuolet ovat 40 mm korkeita ja säädettävä äänimerkki ilmoittaa hissin saapumisesta: yksi gongi ylöspäin mentäessä ja kaksi gongia alaspäin mentäessä. Käsikaide Käsikaiteen päät on taivutettu turvallisesti seinää kohden. Äänimerkit Äänimerkit on säädettävissä dba. Varavalot Hälytyssymbolit Hälytyssymbolit näytössä sekä äänimerkit kertovat, milloin hälytysnappia on painettu ja milloin puheyhteys on auki.

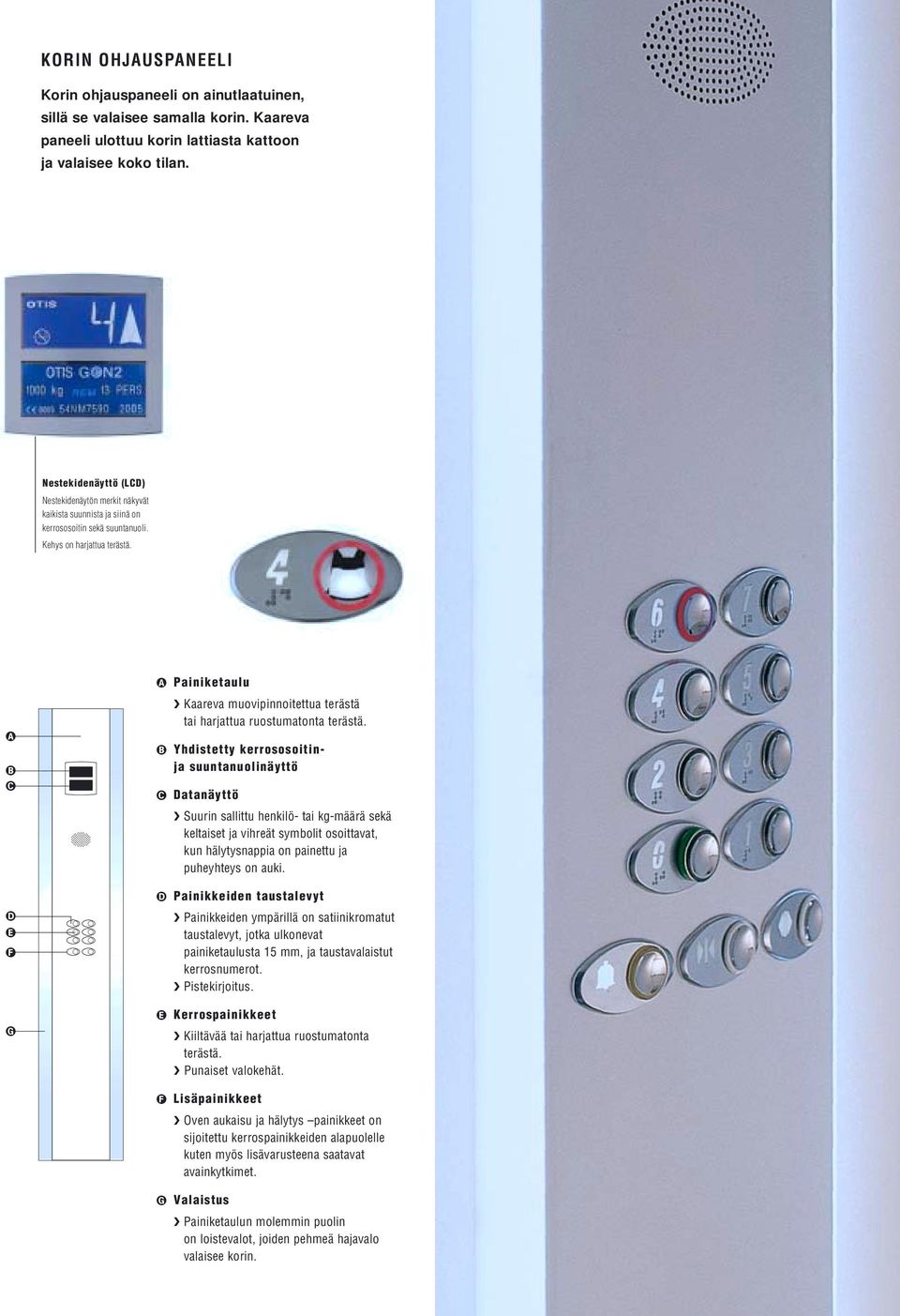

8 KORIN OHJAUSPANEELI Korin ohjauspaneeli on ainutlaatuinen, sillä se valaisee samalla korin. Kaareva paneeli ulottuu korin lattiasta kattoon ja valaisee koko tilan. Nestekidenäyttö (LCD) Nestekidenäytön merkit näkyvät kaikista suunnista ja siinä on kerrososoitin sekä suuntanuoli. Kehys on harjattua terästä. Painiketaulu Kaareva muovipinnoitettua terästä tai harjattua ruostumatonta terästä. Yhdistetty kerrososoitinja suuntanuolinäyttö Datanäyttö Suurin sallittu henkilö- tai kg-määrä sekä keltaiset ja vihreät symbolit osoittavat, kun hälytysnappia on painettu ja puheyhteys on auki. Painikkeiden taustalevyt Painikkeiden ympärillä on satiinikromatut taustalevyt, jotka ulkonevat painiketaulusta 15 mm, ja taustavalaistut kerrosnumerot. Pistekirjoitus. Kerrospainikkeet Kiiltävää tai harjattua ruostumatonta terästä. Punaiset valokehät. Lisäpainikkeet Oven aukaisu ja hälytys painikkeet on sijoitettu kerrospainikkeiden alapuolelle kuten myös lisävarusteena saatavat avainkytkimet. Valaistus Painiketaulun molemmin puolin on loistevalot, joiden pehmeä hajavalo valaisee korin.

9 VARUSTEET Aulan sisustukseen sointuvat hissivarusteet on OPTIMA-korissa suunniteltu pintaasennettaviksi. Molemmat varustemallit kiiltävä ruostumaton teräs ja harjattu ruostumaton teräs ovat kestäviä ja luotettavia. Hissin suuntanuolet Harjatusta teräksestä tehdyt suuntanuolet on sijoitettu ovenpieleen. Varusteiden materiaali (paitsi suuntanuolitaulu): Harjattu ruostumaton teräs Kiiltävä ruostumaton teräs Vasemmalla Oikealla Vasemmalla Yhdistetty aulan kerros-, suuntanuoli- ja äänimerkkitaulu Laadukas korkearesoluution nestekidenäyttö (LCD). Oikealla Aulan suuntanuolitaulu Sijoitetaan oven yläpuolelle. Pitkäkestoinen LED-näyttö, jossa on punaiset suuntanuolet. Äänimerkki, erilaiset äänet ylöspäin ja alaspäin mentäessä. Vasemmalla Yhdistetty aulan kerros-, suuntanuoli- ja äänimerkkitaulu Sijoitetaan oviaukon sivulle oven yläkulmaan. Oikealla Aulan suuntanuolitaulu Pitkäkestoinen LED-näyttö, jossa on punaiset suuntanuolet. Äänimerkki, erilaiset äänet ylöspäin ja alaspäin mentäessä. Vasemmalla Aulan painiketaulu Yhdistetty hissikorin kerrosja äänimerkkitaulu. Keskellä ja oikealla Aulan painiketaulu Punainen valokehä painikkeen ympärillä. Lisävaruste Avainkytkimet ja käytöstä poisto Erityiskohteisiin.

10 Oikeus muutoksiin pidätetään. Printed in E. U (05. 05) BTH
