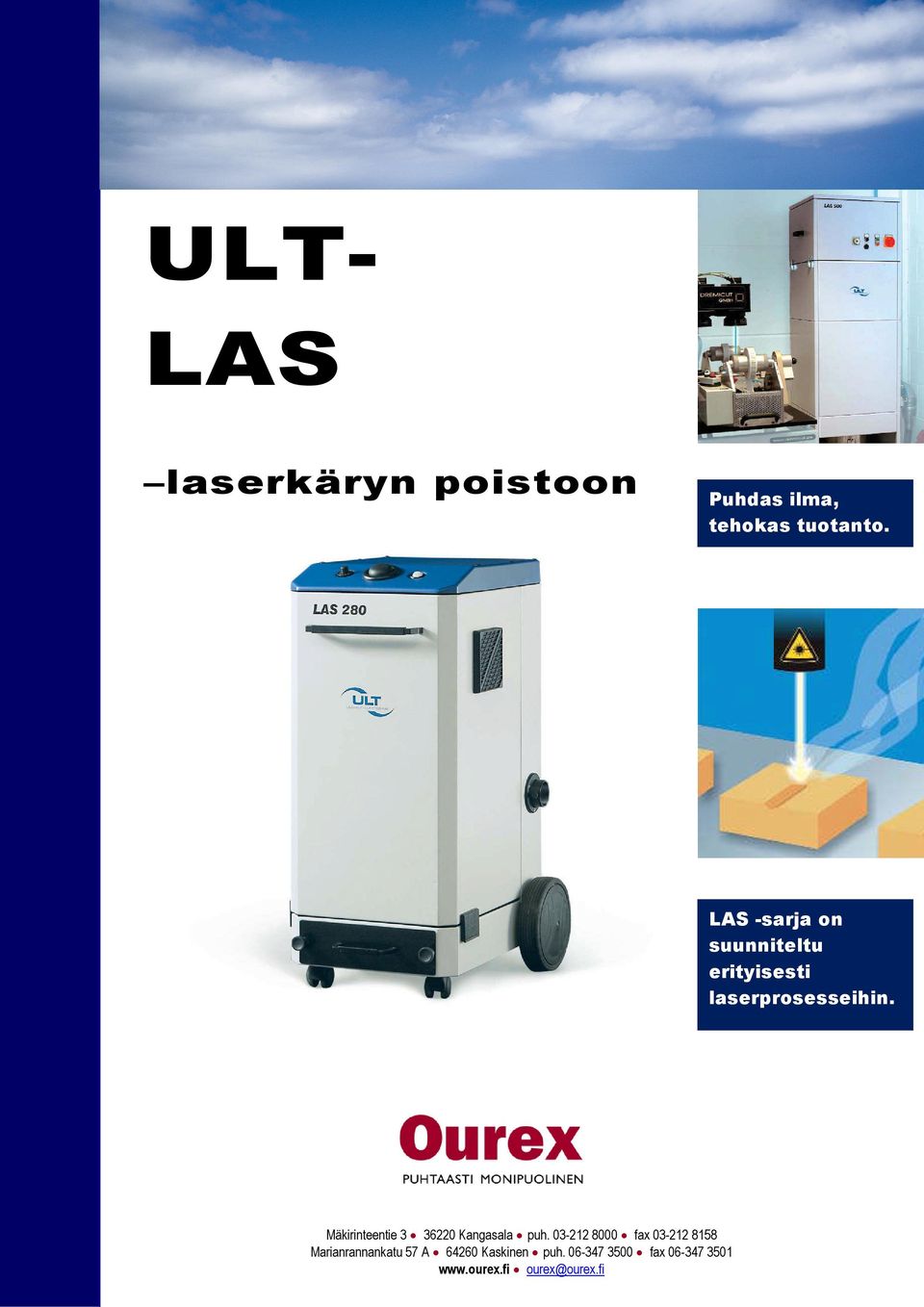

1 Puh. (03 ULT- LAS laserkäryn poistoon Puhdas ilma, tehokas tuotanto. LAS -sarja on suunniteltu erityisesti laserprosesseihin. Mäkirinteentie Kangasala puh fax Marianrannankatu 57 A Kaskinen puh fax ourex@ourex.fi

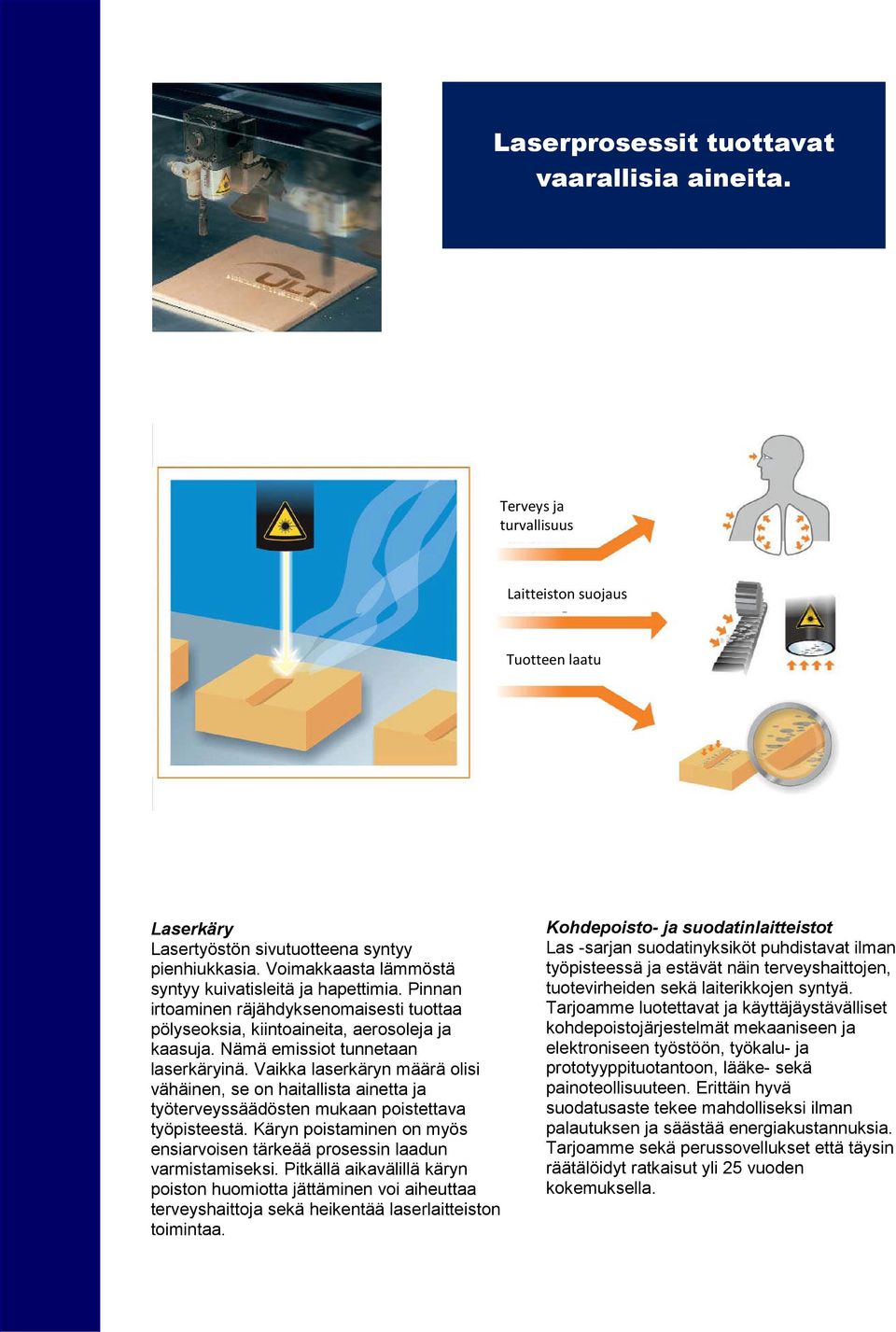

2 Laserprosessit tuottavat vaarallisia aineita. Terveys ja turvallisuus Laitteiston suojaus Tuotteen laatu Laserkäry Lasertyöstön sivutuotteena syntyy pienhiukkasia. Voimakkaasta lämmöstä syntyy kuivatisleitä ja hapettimia. Pinnan irtoaminen räjähdyksenomaisesti tuottaa pölyseoksia, kiintoaineita, aerosoleja ja kaasuja. Nämä emissiot tunnetaan laserkäryinä. Vaikka laserkäryn määrä olisi vähäinen, se on haitallista ainetta ja työterveyssäädösten mukaan poistettava työpisteestä. Käryn poistaminen on myös ensiarvoisen tärkeää prosessin laadun varmistamiseksi. Pitkällä aikavälillä käryn poiston huomiotta jättäminen voi aiheuttaa terveyshaittoja sekä heikentää laserlaitteiston toimintaa. Kohdepoisto- ja suodatinlaitteistot Las -sarjan suodatinyksiköt puhdistavat ilman työpisteessä ja estävät näin terveyshaittojen, tuotevirheiden sekä laiterikkojen syntyä. Tarjoamme luotettavat ja käyttäjäystävälliset kohdepoistojärjestelmät mekaaniseen ja elektroniseen työstöön, työkalu- ja prototyyppituotantoon, lääke- sekä painoteollisuuteen. Erittäin hyvä suodatusaste tekee mahdolliseksi ilman palautuksen ja säästää energiakustannuksia. Tarjoamme sekä perussovellukset että täysin räätälöidyt ratkaisut yli 25 vuoden kokemuksella.

Vaikka laserkäryn määrä olisi vähäinen, se on haitallista ainetta ja työterveyssäädösten mukaan poistettava työpisteestä.

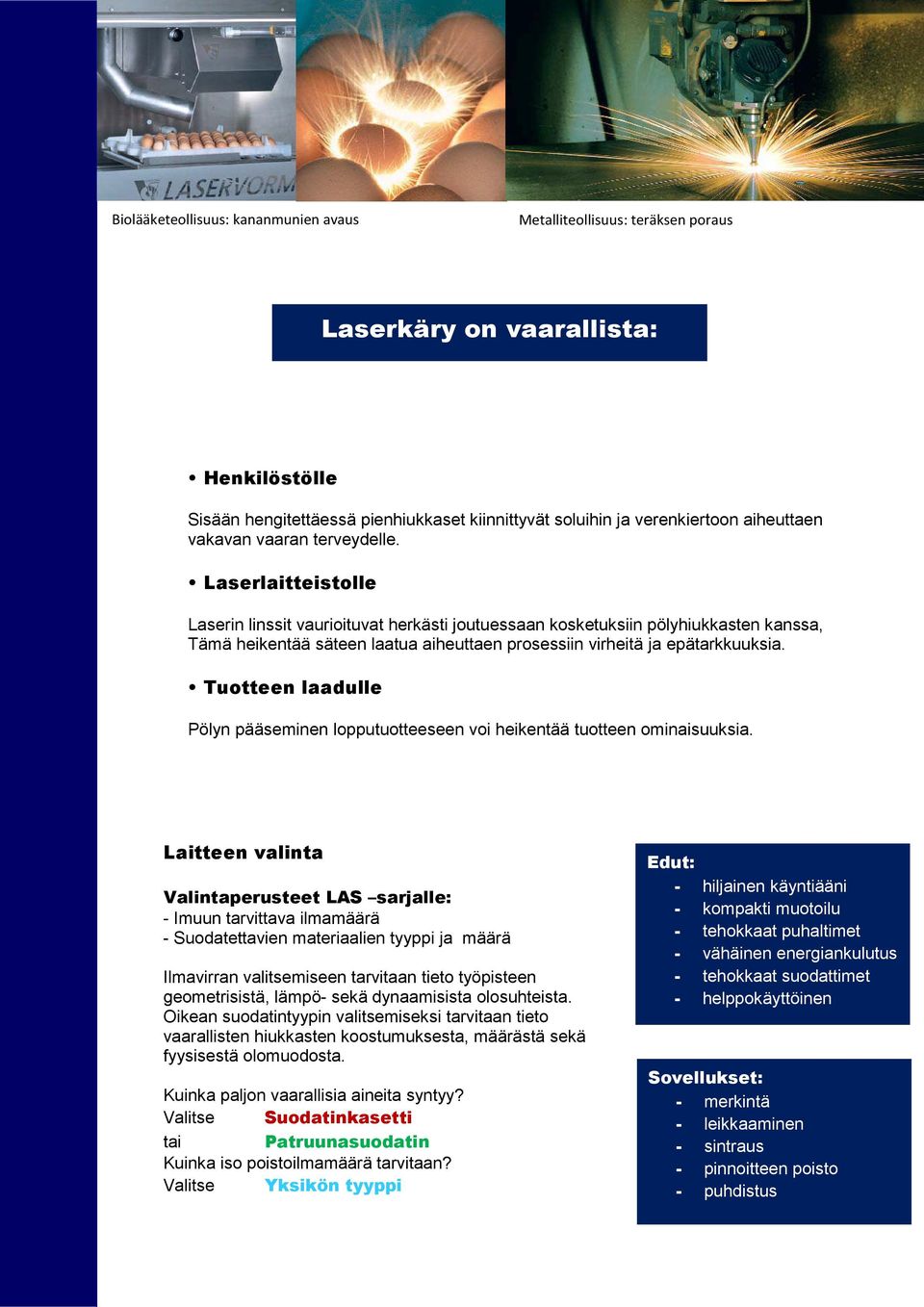

3 Biolääketeollisuus: kananmunien avaus Metalliteollisuus: teräksen poraus Laserkäry on vaarallista: Henkilöstölle Sisään hengitettäessä pienhiukkaset kiinnittyvät soluihin ja verenkiertoon aiheuttaen vakavan vaaran terveydelle. Laserlaitteistolle Laserin linssit vaurioituvat herkästi joutuessaan kosketuksiin pölyhiukkasten kanssa, Tämä heikentää säteen laatua aiheuttaen prosessiin virheitä ja epätarkkuuksia. Tuotteen laadulle Pölyn pääseminen lopputuotteeseen voi heikentää tuotteen ominaisuuksia. Laitteen valinta Valintaperusteet LAS sarjalle: - Imuun tarvittava ilmamäärä - Suodatettavien materiaalien tyyppi ja määrä Ilmavirran valitsemiseen tarvitaan tieto työpisteen geometrisistä, lämpö- sekä dynaamisista olosuhteista. Oikean suodatintyypin valitsemiseksi tarvitaan tieto vaarallisten hiukkasten koostumuksesta, määrästä sekä fyysisestä olomuodosta. Kuinka paljon vaarallisia aineita syntyy? Valitse Suodatinkasetti tai Patruunasuodatin Kuinka iso poistoilmamäärä tarvitaan? Valitse Yksikön tyyppi Edut: - hiljainen käyntiääni - kompakti muotoilu - tehokkaat puhaltimet - vähäinen energiankulutus - tehokkaat suodattimet - helppokäyttöinen Sovellukset: - merkintä - leikkaaminen - sintraus - pinnoitteen poisto - puhdistus

Laserlaitteistolle Laserin linssit vaurioituvat herkästi joutuessaan kosketuksiin pölyhiukkasten kanssa, Tämä heikentää säteen laatua aiheuttaen prosessiin virheitä ja epätarkkuuksia.

4 2.0 LAS Jumbo liikuteltava suodatin LAS 150 LAS 210 Suodatinyksiköt suodatinkasetilla Prosessin jäteilma Yhdistelmäsuodatin sisältäen: Esisuodatinmatto HEPA-suodatin Aktiivihiilisuodatin Puhdistettua ilmaa Äänieristys Ulospuhallus Puhallin Suodatinkasetilla varustettuja yksiköitä käytetään poistamaan tahmeat sekä ikävälle tuoksuvat käryt, kun prosessin tuottaman haitallisten partikkeleiden määrä on suhteellisen pieni. Jäteilma imetään suodatinjärjestelmän läpi, joka ei päästä pölyä eikä haitallista kaasumaista ainetta lävitseen. Puhdistettu ilma palautetaan takaisin työpisteeseen. Suodatinkasetti koostuu useista suodatinelementeistä, jotka voidaan vaihtaa yksi kerrallaan. Suodattimen vaihto on yksinkertaista, joten ylläpitokustannukset ovat alhaiset.

haitallisten partikkeleiden määrä on suhteellisen pieni. Jäteilma imetään suodatinjärjestelmän läpi, joka ei päästä pölyä eikä haitallista kaasumaista ainetta lävitseen.

5 Autoteollisuus: kumin muokkaus Eletroniikkateollisuus: laserleikkaus LAS 250 LAS 400 LAS 1000 Suodatinkasetilla varustetuiden yksiköiden tekniset tiedot Ilmamäärä m 3/ h Alipaine Pa Ominaispiste m 3 /h/pa Sähköliitäntä Moottorin teho kw Mitat mm

varustetuiden yksiköiden tekniset tiedot Ilmamäärä m 3/ h

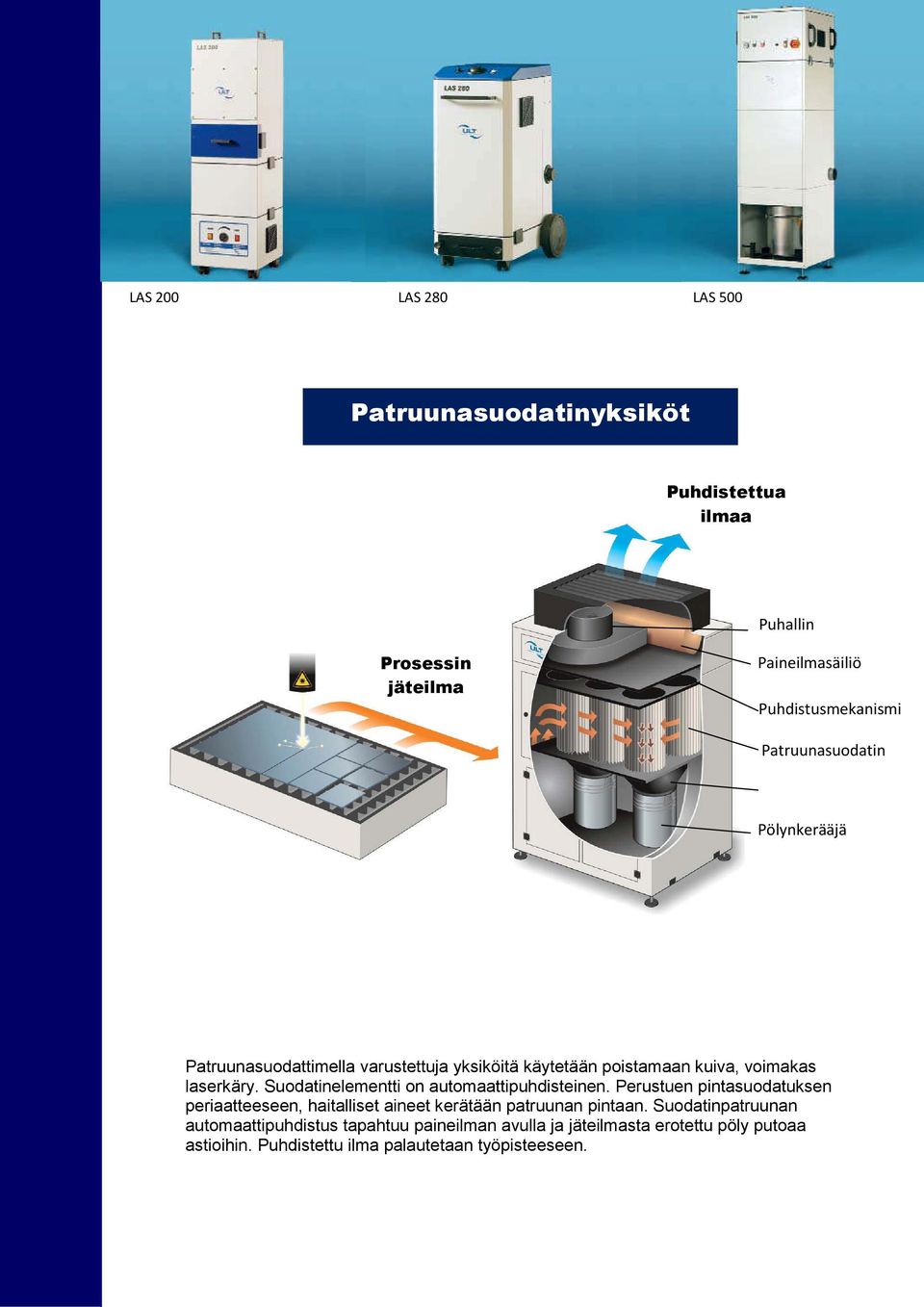

6 LAS 200 LAS 280 LAS 500 Patruunasuodatinyksiköt Puhdistettua ilmaa Puhallin Prosessin jäteilma Paineilmasäiliö Puhdistusmekanismi Patruunasuodatin Pölynkerääjä Patruunasuodattimella varustettuja yksiköitä käytetään poistamaan kuiva, voimakas laserkäry. Suodatinelementti on automaattipuhdisteinen. Perustuen pintasuodatuksen periaatteeseen, haitalliset aineet kerätään patruunan pintaan. Suodatinpatruunan automaattipuhdistus tapahtuu paineilman avulla ja jäteilmasta erotettu pöly putoaa astioihin. Puhdistettu ilma palautetaan työpisteeseen.

Suodatinelementti on automaattipuhdisteinen. Perustuen pintasuodatuksen periaatteeseen, haitalliset aineet kerätään patruunan pintaan.

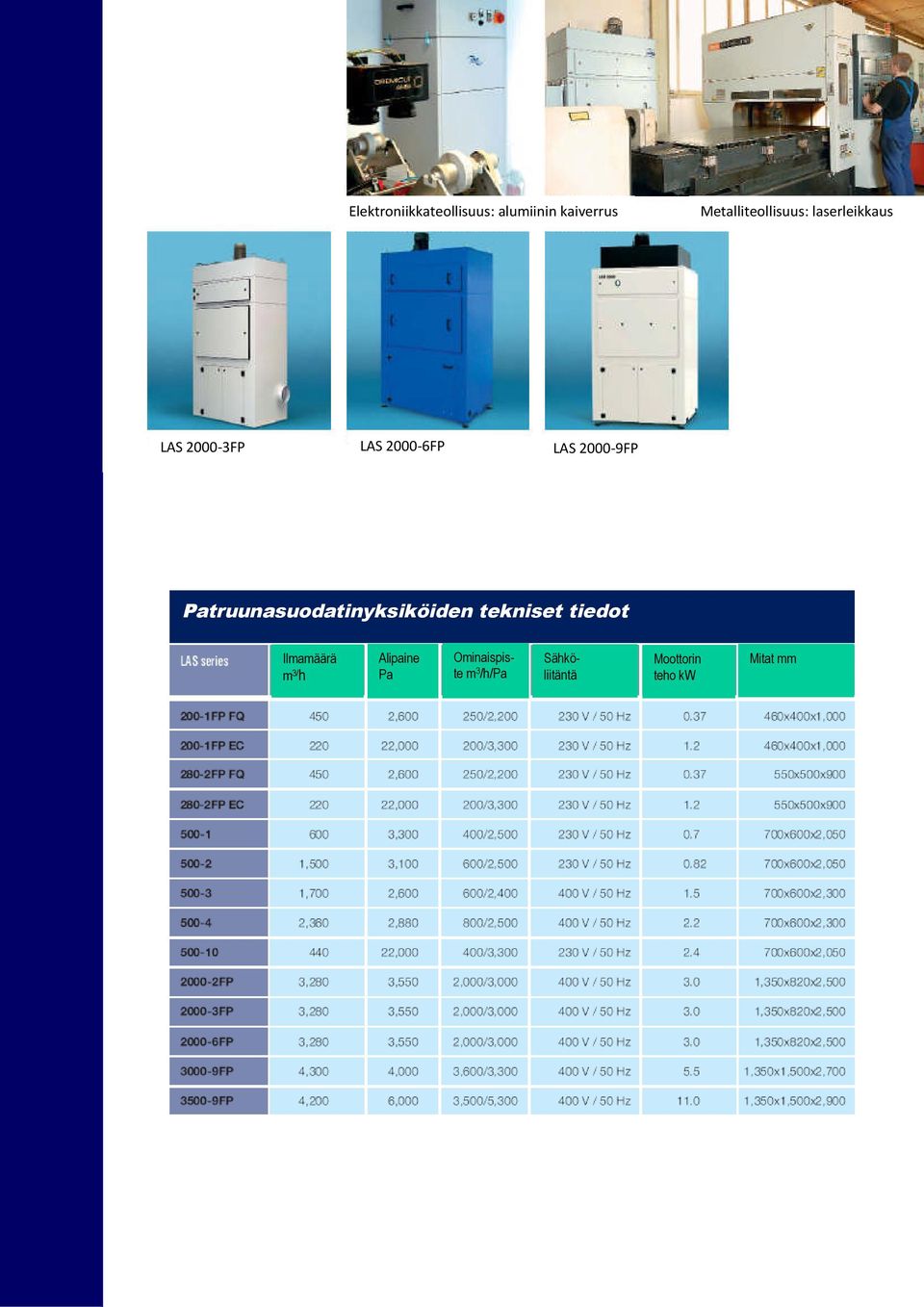

7 Elektroniikkateollisuus: alumiinin kaiverrus LAS FP LAS FP Metalliteollisuus: laserleikkaus LAS FP Patruunasuodatinyksiköiden tekniset tiedot Ilmamäärä m3/h Alipaine Pa Ominaispiste m3/h/pa Sähköliitäntä Moottorin teho kw Mitat mm

Patruunasuodatinyksiköiden tekniset tiedot Ilmamäärä m3/h

8 LAS 150 F LAS 220 EC F1 Suodatinjärjestelmän huolellinen valinta ja niiden optimoitu käyttö on tarpeellista, kun työstetään erilaisia materiaaleja erilaisilla laseryksiköillä. Moduulirakenteensa ansiosta yksiköt on helppo päivittää vastaamaan prosessissa tapahtuneita muutoksia. muoville LAS 250 FQ F1 Modulaariset ratkaisut ovat saatavana myös 400 sarjassa (kasettisuodatinyksiköt), 200 ja 500 (patruunasuodatinyksiköt) Las -sarjassa kaikki yksiköt voidaan varustaa - esisuodattimilla suurille määrille tahmeita pienhiukkasia - kipinäloukulla - suodatinvahdilla sekä automaattisilla mittalaitteilla kumille puulle Suodatinyksiköt 150 Puhallin, EC moottori: - huoltovapaa, alhainen energiankulutus, pienille ilmamäärille 220 Puhallin, turbiinimoottori: - keskisuurille ilmamäärille, korkeapaineyksikkö 220 EC 250 FQ Puhallin, EC turbiinimoottori - huoltovapaa, korkeapaineyksikkö Puhallin, EC moottori - huoltovapaa, alhainen energiankulutus metallille Suodatin vaihtoehdot F1 LAS yhdistelmäsuodatin - kompakti yleissuodatinkasetti alhaisille laserkärymäärille F2 Yhdistelmäpölysuodatin - laaja suodatinpinta-ala suuremmille laserkäry määrille A Absorptiosuodatin - aktiivihiili kaasuille, höyryille, hajuille

muoville LAS 250 FQ F1 Modulaariset ratkaisut ovat saatavana myös 400 sarjassa (kasettisuodatinyksiköt), 200 ja 500 (patruunasuodatinyksiköt) Las -sarjassa kaikki yksiköt voidaan varustaa -

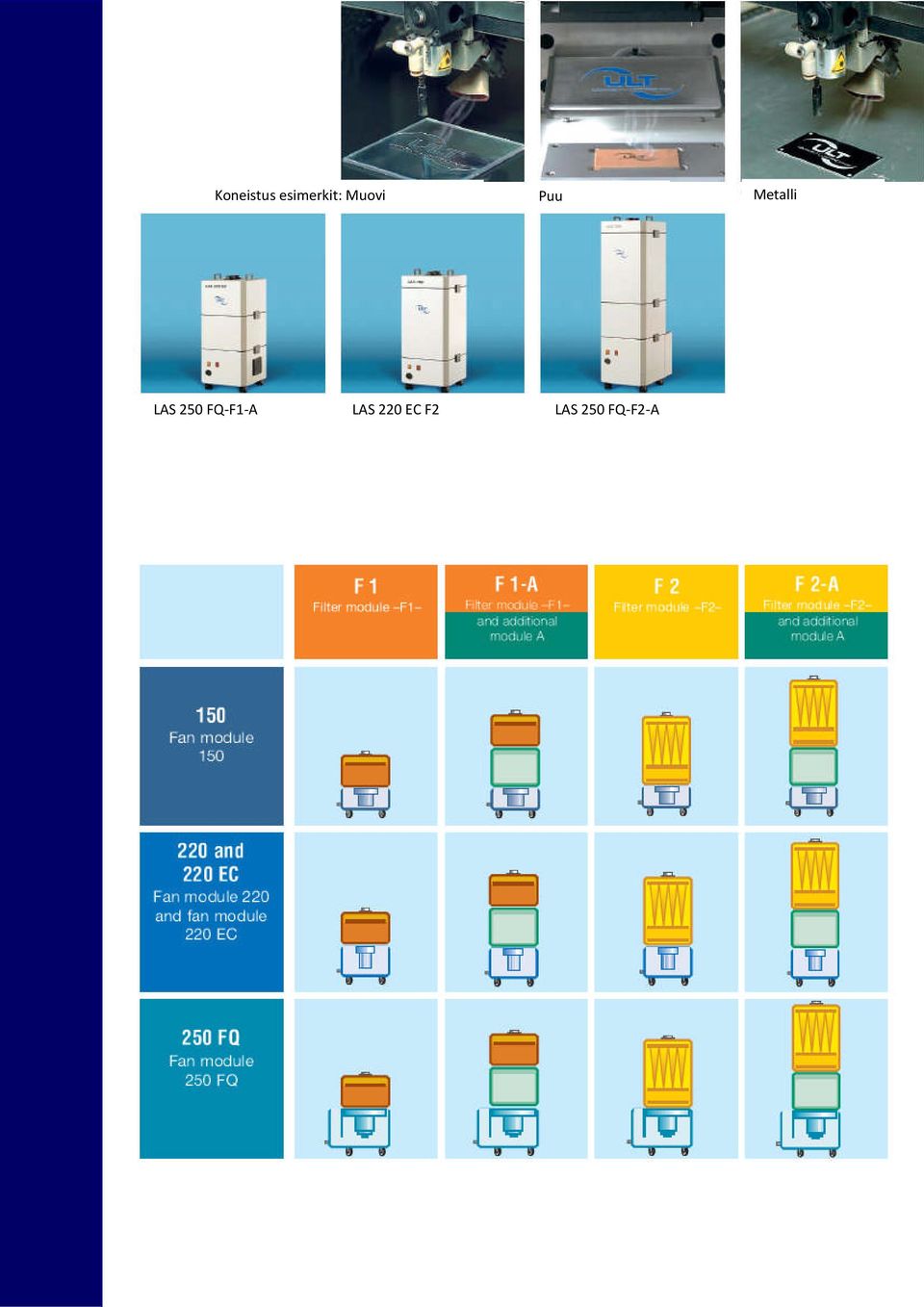

9 Koneistus esimerkit: Muovi LAS 250 FQ-F1-A LAS 220 EC F2 Puu LAS 250 FQ-F2-A Metalli

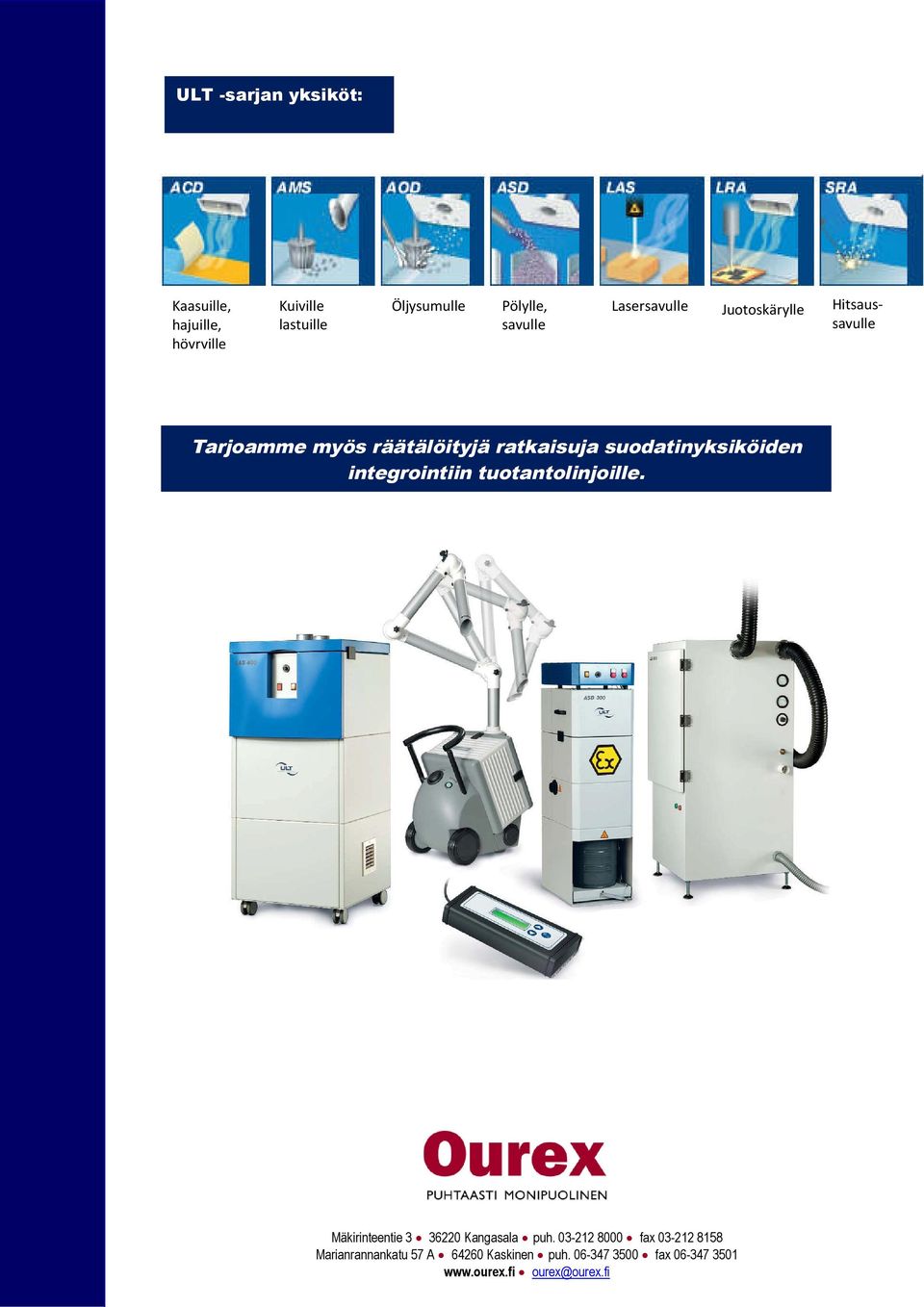

10 ULT -sarjan yksiköt: Kaasuille, hajuille, höyryille Kuiville lastuille Öljysumulle Pölylle, savulle Lasersavulle Juotoskärylle Tarjoamme myös räätälöityjä ratkaisuja suodatinyksiköiden integrointiin tuotantolinjoille. Mäkirinteentie Kangasala puh fax Marianrannankatu 57 A Kaskinen puh fax ourex@ourex.fi Hitsaussavulle

integrointiin tuotantolinjoille. Mäkirinteentie 3 36220 Kangasala puh.
