1 EXIMUS Mx 180, EXIMUS Jr 140 LÄMMÖNTALTEENOTTOKONEET EXIMUS Mx 180 EXIMUS Jr 140 Elektroninen säädin (E)

2 Parmair - puhtaan ilman puolesta 25 vuoden kokemuksella AirWise Oy on merkittävä ilmanvaihtolaitteiden valmistaja sekä Suomen johtava pientalojen ilmanvaihtojärjestelmien toimittaja. Hyvä ilmastointi on yksi eniten asumisviihtyvyyteen vaikuttavista tekijöistä. Kuitenkaan ilmastoinnin suunnitteluun ja toteutukseen ei rakentamisessa ole riittävästi kiinnitetty huomiota. Tutkimusten mukaan epäpuhdas sisäilma ja riittämätön ilmanvaihto ovat suurimpia altistajia keuhko- ja hengityssairauksille, samoin ne ovat yksi suurimpia syitä talojen home- ja lahovaurioiden esiintymiseen. Oikein toteutettu ilmanvaihto pitää sisäilman puhtaana, takaa riittävän raittiin ilman, säästää energiaa ja pitää kosteuden ja hiilidioksidipitoisuuden tasapainossa. Parmair-ilmanvaihtojärjestelmä on korkeasta laadusta tunnettu ja laajalti tunnustettu käsite. Parmair-koneita on valmistettu yli 25 vuoden ajan. Valmistuksessa panostetaan jatkuvaan tuotekehitykseen. Jokainen Parmair -tuote on huolella valmistettu, viimeistelty ja tehtaalla koekäytetty. Parmair -tuotteen hankkiessasi voit olla varma, että se toimii toivotulla tavalla. Käyttöliittymä Lto-laitteen mukana toimitetaan elektroninen ohjauskeskus joka voidaan asentaa huonetiloihin, joko seinään upotettuna tai pinta-asennuksena. Ohjaimella voidaan hallita laitteen keskeisiä toimintoja kuten ilmanvaihdon tehonsäätöä ja ylipaineen ohjausta (ns. takkakytkin). Lisävarusteena hiilidioksidi- ja kosteusanturi.

Tutkimusten mukaan epäpuhdas sisäilma ja riittämätön ilmanvaihto ovat suurimpia altistajia keuhko- ja hengityssairauksille, samoin ne ovat yksi suurimpia syitä talojen home- ja lahovaurioiden

3 Tarkka säätö lähtökohta energiatehokkuuden saavuttamiseksi Ilmanvaihtokone toimii erittäin vaativissa olosuhteissa. Koska Suomessa lämpötilaerot eri vuodenaikoina ovat jopa yli 60 astetta, ei ole yhdentekevää kuinka laite toimii eri tilanteissa. Lto-koneen automatiikka kerää tietoa ympäröivistä olosuhteista ja pyrkii säätämään toimintaansa; puhaltimia, lto-kennoa ja lämmittimiä tilanteen ja tarpeen mukaan. Täysin elektronisen koneen erityispiirteitä: 1. huomattavasti tarkempi, portaaton lämpötilan säätö 2. portaattomasti säätyvä etuvastus, joka pitää lto:n käytössä myös kovemmilla pakkasilla 3. huomattavasti tarkempi lto:n ohjaus 4. lisääntyneet turvatoimet: koneen puhallinnopeuksien rajoitus alle -15 C pakkasella, joka vähentää lämmityksen mitoitustarvetta ja lämmitin elementtien käyttöä Tuloilma Jäteilma Poistoilma Ulkoilma

Lto-koneen automatiikka kerää tietoa ympäröivistä olosuhteista ja pyrkii säätämään toimintaansa; puhaltimia, lto-kennoa ja lämmittimiä tilanteen ja tarpeen mukaan.

4 Energiatehokas lämmöntalteenotto (Lto) Pohjoisissa olosuhteissa on tärkeää, että lto-laite on rakennettu kokonaisuutena toimimaan myös matalissa ulkoilman lämpötiloissa. Kun tavoitellaan korkeata vuosihyötysuhdetta ja talvitoimivuutta Parmair Eximus -laitteet ovat järkevä ja kokonaisedullinen valinta. Lämmöntalteenotolla saavutetaan korkea hyötysuhde perinteisiin ilmanvaihtotapoihin verrattuna. Lämmöntalteenotolla huoneen poistoilmasta otetaan talteen lämpöenergiaa, jolla esilämmitetään raikas ulkoilma. Poistoilma ja tuloilma kulkevat eri reittejä lämmöntalteenottokennon läpi, näin estetään puhtaan tuloilman ja likaisen poistoilman sekoittumisesta keskenään. Ltokenno on valmistettu hyvin lämpöenergiaa johtavasta alumiinilevyistä, joiden läpi lämpöenergia siirtyy. Pohjoisissa olosuhteissa lto-kone on järkevää varustaa etulämmityselementeillä, jolla pyritään estämään ltokennon jäätyminen parantaa toimivuutta ja vuosihyötysuhdetta. Lisäksi ominaisuus takaa tulo/poistoilman suhteen säilymisen myös lto:n huurtumistilanteessa. Lto-kenno Matalaenergiataloissa vesipatterilla * mahdollisuus tehokkaaseen jälkilämmitykseen Vesipatteri * lisävaruste Yhä useampi rakentaja päätyy lämmitysjärjestelmäratkaisussaan vesikiertoiseen järjestelmään. Parmair Eximus -koneissa on varauduttu riittävän suurella vesikiertoisella jälkilämmityksellä, matalalla veden lämpötilalla tehtävään tuloilman lämmittämiseen. Asteenkin pudotuksella jälkilämmityksen veden lämpötilassa on merkittävä vaikutus lämpöenergian tuottamisen kustannuksiin esimerkiksi maalämpöpumpuissa.

Lämmöntalteenotolla saavutetaan korkea hyötysuhde perinteisiin ilmanvaihtotapoihin verrattuna.

5 Pieni puhallinsähkön kulutus Sähkön hinnan noustessa voimakkaasti, on puhallinsähkön kulutus muodostunut tärkeäksi. Nykyaikaisilla EC-puhaltimilla voidaan puhaltimien käyttämää energiaa vähentää n % riippuen käytettävästä puhallinnopeudesta. Esimerkiksi Euroopassa voidaan puhallinsähkön kulutuksella säästää enemmän energiaa kuin lämmöntalteenottokennolla. Parmair Eximus -sarjan koneissa on myös puhaltimien välisen eron säätö tulo/poisto, joka mahdollistaa koneen säädön kohteessa ilman sähkön kulutusta lisäävien säätöpeltien käyttöä. Muut ominaisuudet: Suodattimet: Laite varustettu F7-tason tuloilmasuodatuksella ja G3- tason poistoilmasuodattimilla. Markkinoiden edistyksellisintä huollettavuutta. Erittäin hiljainen rakenne Laitteen ääniominaisuuksiin on kiinnitetty erityistä huomiota. Esimerkiksi puhaltimissa on päädytty täysin kelluvaan rakenteeseen, jotta puhaltimien värähtelyn aiheuttama ääni saadaan minimoitua. Takkakytkin On tilanteita, jolloin haluamme normaalisti hiukan alipaineisesta huoneistosta hetkellisesti ylipaineisen. Näitä tilanteita ovat esimerkiksi tulisijan sytyttäminen. Koneen automatiikka tekee huoneistoon ylipaineen takan sytyttämisen ajaksi. Hiilidioksi- ja kosteusanturit Mikäli konetta halutaan ohjata tilanteen ja tarpeen mukaan, voidaan siihen kytkeä hiilidioksidi- tai kosteusantureita. Markkinoiden edistyksellisintä huollettavuutta Snap on/off kattokiinnitys Parmair Eximus Jr on helppo asentaa koneen rakenteeseen integroidun kattokiinnityslevyn ansiosta. Kone voidaan myös jälkikäteen irroittaa esimerkiksi kanaviston puhdistusta varten siten, että koneen kattolevy jää kiinni kanavistoon.

Parmair Eximus -sarjan koneissa on myös puhaltimien välisen eron säätö tulo/poisto, joka mahdollistaa koneen säädön kohteessa ilman sähkön kulutusta lisäävien säätöpeltien käyttöä.

6 Lämmöntalteenottokoneen talvitoimivuus Lämmön talteenottokennon jäätyminen on perinteisesti ollut suuri ongelma ilmanvaihtolaitteessa. Jäätyminen johtuu suurista lämpötilaeroista alumiinisessa kennossa. Hyötysuhteen noustessa myös toimivuudelta vaaditaan enemmän. Lämpimän ja kostean poistoilman ja tulevan kylmän ulkoilman kohdatessa kennossa tapahtuu veden kondensoitumista jolloin vesi voi jäätyä. Parmair Eximus -laitteissa lämmöntalteenottokenno ei pääse jäätymään. Perinteinen Parmair Eximus MX 180, Eximus Jr 140 Helpoin tapa estää jäätyminen on pysäyttää tuloilmanpuhallin. Ongelmana on kuitenkin hallitsematon tuloilma muun muassa ikkunoiden ja ovien raoista sekä savupiipun hormista. Koska tuloilma ei ole hallittua eikä suodatettua, voi esimerkiksi radonalueilla olla suuria terveysriskejä. Huonetiloissa voi kokea myös vetoa. Parmair Eximus -ratkaisussa IV-kone säätää etuvastusta portaattomasti, niin ettei lämmöntalteenottokenno pääse jäätymään. Puhaltimia ei tarvitse pysäyttää ja näin huonetiloissa on hallittu, suodatettu ja esilämmitetty tuloilma kaikkina vuodenaikoina. Puhdas sisäilma on elämisen laatua! Puhdas ja terveellinen sisäilma on sijoitus hyvinvointiin ja terveyteen. Kotisi hyvä sisäilma on yksi tärkeimmistä asumisviihtyvyyteen ja terveyteen vaikuttavista tekijöistä. Ulkoilmasta suodattuvat tehokkaasti noki, liikenteenpöly, siitepöly jne. Puhdasta sisäilmaa et voi nähdä, mutta tunnet sen heti parempana asuinmukavuutena! Jatkuva ilmanvaihto poistaa sisäilmasta muunmuassa kaasuja (radon, formaldehydi, hiilidioksidi), tupakansavun ja liian kosteuden. Eximus koneet Malli Eximus JrS EC** Eximus JrV EC ** Eximus MxS EC** Eximus MxV EC** Maksimi ilmamäärä (l/s 50 Pa) Jälkilämmitys Etulämmitys Ilmanvaihdon ohjaus 130 sähkö sähkö elektroninen etäissäädin 5 port. 130 vesi vesi elektroninen etäissäädin 5 port. 180 sähkö sähkö elektroninen etäissäädin 5 port. 180 vesi sähkö elektroninen etäissäädin 5 port. ** Lisävarusteena %RH ja CO 2 anturit Suodatin tulo/poisto Malli Sähköliitäntä Lämmöntalteenoton ohitus Takkakytkin Asuinneliöt Suositus F7 / G3 pistoke vakio on < 250 F7 / G3 pistoke vakio on < 250 F7 / G3 pistoke vakio on < 250 F7 / G3 pistoke vakio on < 250

Lämpimän ja kostean poistoilman ja tulevan kylmän ulkoilman kohdatessa kennossa tapahtuu veden kondensoitumista jolloin vesi voi jäätyä.

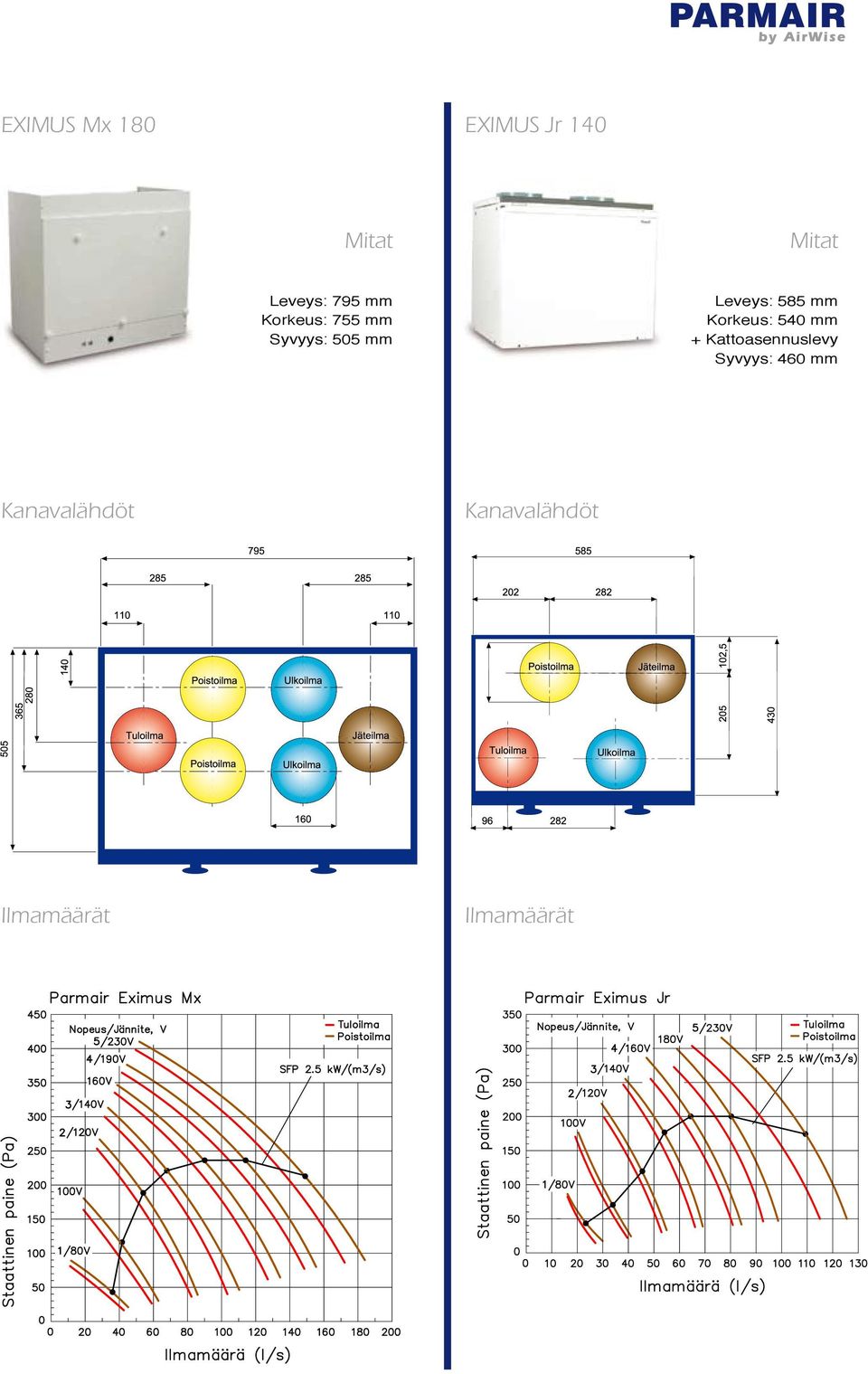

7 EXIMUS Mx 180 EXIMUS Jr 140 Mitat Mitat Leveys: 795 mm Korkeus: 755 mm Syvyys: 505 mm Leveys: 585 mm Korkeus: 540 mm + Kattoasennuslevy Syvyys: 460 mm Kanavalähdöt Kanavalähdöt Ilmamäärät Ilmamäärät

8 HYVÄ SISÄILMA ON ELÄMISEN LAATUA! Lehmilaidantie 8, Orivesi Puh. (03) , faksi (03)
