1 GlasStile R GlasStile GSR, aulaportti Karusellimaisesti toimiva (toiminen)sisätiloihin Käyttö: Toiminta: Moottoritoiminen porttilehti kääntyy vasemmalle tai oikealle Materiaalit: Malli A - Malli B RST 63mm halkaisian, pystytolpat ja 38mm halkaisian käsikaiteet. 304 RST. 50mm halkaisian, pystytolpat ja käsikaiteet. Toiminta: Toimintakuvaus : Sähkökatkos :. Liityntä: Type C RST. 63mm halkaisian, pystytolpat ja käsikaiteiden materiaali valittavissa (kts.seuraava sivu) 10mm kaareva turvalasi. Portin keskipylväs: 220mm halkaisia, 304 RST(EN Grade 1J/2J). Portin lehti: 3 kappaletta. 10mm paksut karkaistut lasilehdet Kokonaishalkaisia: 1350mm tai 1500mm Ohjattu toiminen avautuminen molempiin suuntiin. Kun ohjaustieto saadaan KV-järjestelmästä tai painonapista laitteen lukitus vapautuu ja se on valmis käytettäväksi. Kevyestä työnnöstä porttilehteen koneisto käynnistyy ja kääntyy 120 astetta kulkusuunnan mukaisesti. Kohdatessaan estettä porttilehti pysähtyy estettä vasten. Kun este poistuu porttilehti jatkaa liikettään. Jos este ei poistu laite antaa hälytyksen. Autoresetointi palauttaa portin normaaliin toimintaan. Yritettäessä päästä edellisen henkilön perässä ilman ohjausta sisään/ulos portti pysyy lukittuna. Hälytystilanteessa tai sähkökatkoksessa portti on liikuteltavissa käsin (fail-safe). Muiden järjestelmien potentiaalivapailla kontakteilla voidaan ohjata portti turvatoimintotilaan (fail-safe). Porttia voidaan ohjata esim. KV-järjestemän lukijalla tai painonapilla. (potentiaalivapaa kontakti). Laitteessa on säädettävä ajanylitys toiminto. Tätä voidaan käyttää esimerkiksi tilanteessa jossa sallittu kulkuoikeus poistetaan kun henkilö ei ole suorittanut kulkua esiasetellun ajan puitteissa. Tuotekuvaus Karusellimaisesti toimiva GlasStile GSR on keskitason turvaportti jolla henkilökulkua rajoitetaan yksittäisiksi kulkutapahtumiksi. Voidaan käyttää esim. aulaympäristössä henkilöstön kulkuporttina. Älykkään käyttöjärjestelmänsä ansiosta portti on lähes äänetön ja liikkeet nopeita. Lukittuminen perustilaan on vankka. Monipuolinen lisävarustelu ja vaihtoehdot materiaaleissa mahdollistavat yksilöllisen ratkaisun. Käyttöjännite : Tehontarve: Ohjausjännite : Toimitustiedot: 115/230 V AC 50/60 Hz 80 VA per kulkuaukko 24 V DC GlassStile GSR toimitetaan osina. Kokonaispaino 170 kg. G:\Library/CCEC Product Data/CCEC PDS GlasStile GSR UK

2 Saatavilla olevat mallit GlasStile R Karusellimaisesti toimiva aulaportti (toiminen GSR1350A 1350 halkaisia. - RST 63mm halkaisian, pystytolpat ja 38mm halkaisian käsikaiteet. GSR1500A 1500 halkaisia. - RST 63mm halkaisian, pystytolpat ja 38mm halkaisian käsikaiteet. GSR1350B 1350 halkaisia. - RST. 50mm halkaisian, pystytolpat ja käsikaiteet. GSR1500B 1500 halkaisia. - RST. 50mm halkaisian, pystytolpat ja käsikaiteet. GSR1350C 1350 halkaisia. RST. 63mm halkaisian, pystytolpat ja käsikaiteiden materiaali valittavissa (kts.alla) sekä 10mm kaareva turvalasi GSR1500C 1500 halkaisia. - RST. 63mm halkaisian, pystytolpat ja käsikaiteiden materiaali valittavissa (kts.alla) sekä 10mm kaareva turvalasi Standard Materials Keskipylvään materiaali vaihtoehdot 304 Kiillotettu RST 304 Harjattu RST CZ108 Kiillotettu messinki CZ108 Harjattu messinki Käsikaiteet RST Vallinnainen luonnonmateriaali esim. puu, marmori, graniitti jne. Chicane, kulmikas tai erikoisvalmisteinen profiili. Chicane Vakio lisävarusteet ja optiot Vaihtoehtoiset materiaalit, pintakäsittelyt ja asiakaskohtaiset ratkaisut Kysy toimittajalta Kortinlukijan asennus (Ole hyvä ja ota toimittajaan yhteyttä) Kortinlukija pylväitä. Integroituja lukiaratkaisuja Akkuvarmennus. Ylläpitää kaikki 24VDC ohjaustoiminnot 500:n toiminnon tai 4 tuntia toisen ensiksi täytyttyä. Sijoitetaan muualle. Painonappi yksikkö Yksinkertainen ohjaus painike ohjaamaan GlassStile GSR kulkuporttia. Etäohjauspainike erikois vaatimuksiin Ohjauspainike pylväs. Käsikäyttöinen ohjelmointilaite Uusien laitteistojen ohjelmointiin asennuksessa. Koristelista Liitetään lasisen porttilehden yläosaan helpottamaan portin havainnointia. Asennusesimerkkejä G:\Library/CCEC Product Data/CCEC PDS GlasStile GSR UK

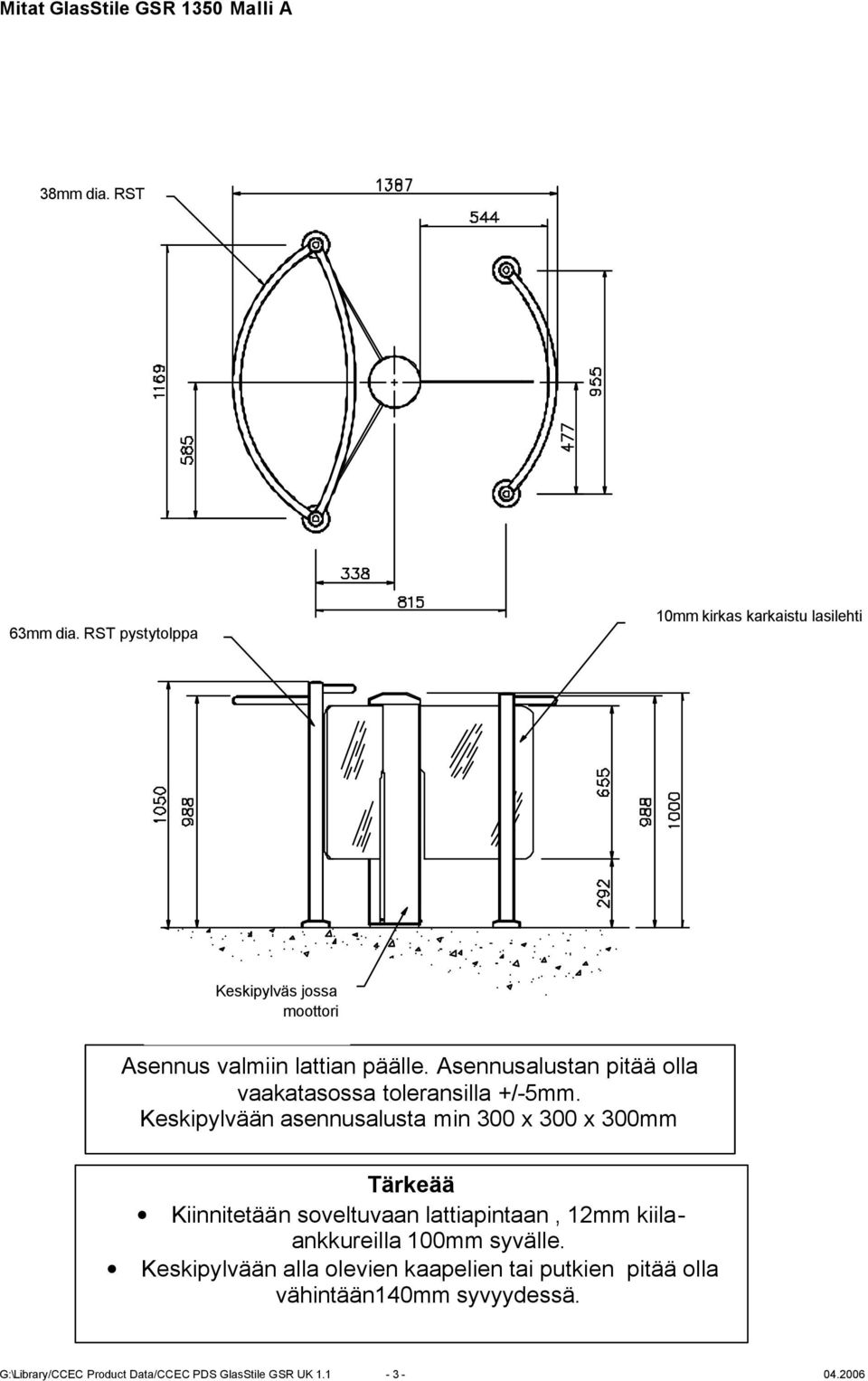

3 Mitat GlasStile GSR 1350 Malli A 38mm dia. RST 63mm dia. RST pystytolppa Asennus valmiin lattian päälle. Asennusalustan pitää olla vaakatasossa toleransilla +/-5mm. Kiinnitetään soveltuvaan lattiapintaan, 12mm kiilaankkureilla 100mm syvälle. Keskipylvään alla olevien kaapelien tai putkien pitää olla vähintään140mm syvyydessä. G:\Library/CCEC Product Data/CCEC PDS GlasStile GSR UK

4 Mitat GlasStile GSR 1350 Malli B 50mm dia. RST Asennus valmiin lattian päälle. Asennusalustan pitää olla vaakatasossa toleransilla +/-5mm. Kiinnitetään soveltuvaan lattiapintaan, 12mm kiilaankkureilla 100mm syvälle. Keskipylvään alla olevien kaapelien tai putkien pitää olla vähintään140mm syvyydessä. G:\Library/CCEC Product Data/CCEC PDS GlasStile GSR UK

5 Mitat GlasStile GSR 1350 Malli C Käsikaide kulmapalalla (optio) 10mm kaareva kirkas karkaistu lasi Integroitu kortinlukija (optio) Asennus valmiin lattian päälle. Asennusalustan pitää olla vaakatasossa toleransilla +/- 5mm. Kiinnitetään soveltuvaan lattiapintaan, 12mm kiila-ankkureilla 100mm syvälle. Keskipylvään alla olevien kaapelien tai putkien pitää olla vähintään140mm syvyydessä. G:\Library/CCEC Product Data/CCEC PDS GlasStile GSR UK

6 Mitat GlasStile GSR 1500 Malli A 38mm dia. RST 63mm dia. RST pystytolppa Asennus valmiin lattian päälle. Asennusalustan pitää olla vaakatasossa toleransilla +/-5mm. Kiinnitetään soveltuvaan lattiapintaan, 12mm kiila-ankkureilla 100mm syvälle. Keskipylvään alla olevien kaapelien tai putkien pitää olla vähintään140mm syvyydessä. G:\Library/CCEC Product Data/CCEC PDS GlasStile GSR UK

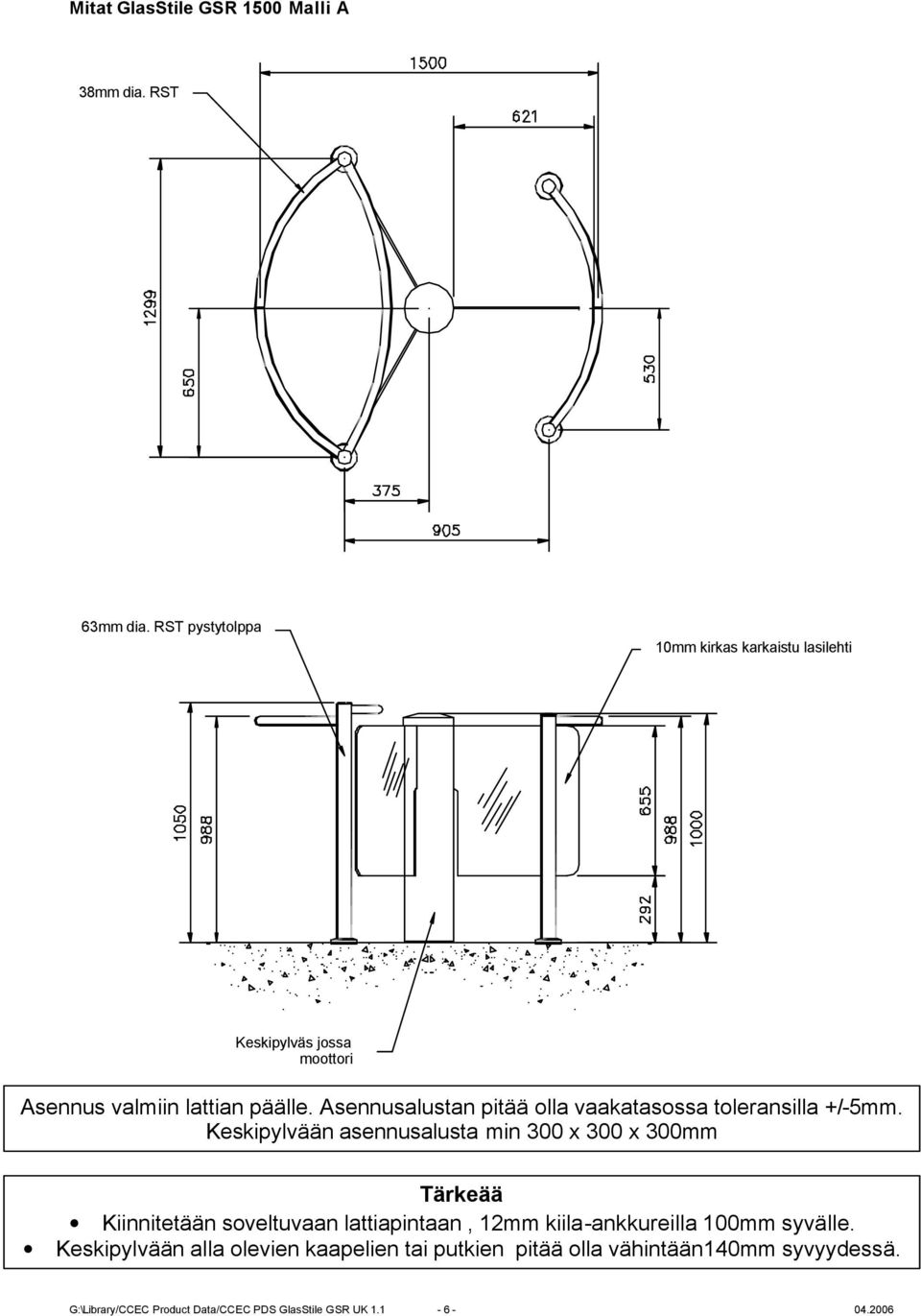

7 Mitat GlasStile GSR 1500 Malli B 50mm dia. RST Asennus valmiin lattian päälle. Asennusalustan pitää olla vaakatasossa toleransilla +/-5mm. Kiinnitetään soveltuvaan lattiapintaan, 12mm kiila-ankkureilla 100mm syvälle. Keskipylvään alla olevien kaapelien tai putkien pitää olla vähintään140mm syvyydessä. G:\Library/CCEC Product Data/CCEC PDS GlasStile GSR UK

8 Mitat GlasStile GSR 1500 Malli C Käsikaide kulmapalalla (optio) 10mm kaareva kirkas karkaistu lasi Integroitu kortinlukija (optio) Asennus valmiin lattian päälle. Asennusalustan pitää olla vaakatasossa toleransilla +/-5mm. Kiinnitetään soveltuvaan lattiapintaan, 12mm kiila-ankkureilla 100mm syvälle. Keskipylvään alla olevien kaapelien tai putkien pitää olla vähintään140mm syvyydessä. G:\Library/CCEC Product Data/CCEC PDS GlasStile GSR UK
