1 EASY Color Control EASY Color Control on yksinkertainen säätöjärjestelmä niin dynaamisen kuin staattisenkin valaistusasennuksen toteuttamiseen. Se on helppo asentaa, vaikka sen ominaisuudet ovat monipuoliset. Yhdellä ohjausyksiköllä voidaan ohjata neljää erillistä ohjauskanavaa. Lisäksi on käytössä sisäänrakennettu sekvensseri, jossa on neljä ohjelmaa värien muuttamiseen. Staattisia tilanteita voidaan vapaasti luoda 16 kpl. Järjestelmää voidaan laajentaa joustavasti napaisuuden varmistavilla pistokkeilla käsittämään aina 16 ohjausyksikkö eli 64 kanavaa RGB-asennus LEDeillä RGB-asennus loistelampuilla IR-vastaanotin (joko valaisimeen tai kattoon asennettavana versiona) ottaa vastaan kaukosäätimen signaalit, jolloin koko asennuksen ohjaus voidaan hoitaa myös langattomasti. Erllisen kytkinpaneelin avulla ohjaus voidaan suorittaa tavallisilla painonapeilla, kytkimillä tai läsnäolotunnistimilla. Paneeli sijoitetaan toimilaitteen taakse asennusrasiaan. Ohjausyksikkö voidaan myös liittää sopivalla kaapelilla tietokoneeseen USB-väylän kautta, jolloin asennus voidaan suunnitella kätevästi erillisen EASY PC Kit -ohjelmiston avulla. Esimerkiksi värien muuttumista voidaan tarkastella ensin näytöltä ja siirtää ne vasta tarkastuksen jälkeen ohjausyksikköön. Kokoushuoneen valaistus Myymälävalaistus Päivänvalon simulointi Nimike Snro EAN-koodi Mitat mm Ohjausyksikkö DALI EASY II x 30 x LED-ohjaussykikkö OT EASY x 46 x IR-kaukosäädin EASY RMC x 57 x IR-vastaanotin (valaisimeen) EASY IR x 21 x IR-vastaanotin (kattoon) EASY IR CI x Kytkinpaneeli EASY PB COUPLER x 44 x PC-ohjelmisto ja USB-adapteri EASY PC KIT Lisätarvikkeet Asennuskehikko EASY IR CI SENSOR KIT x Asennuskehikko DALI EASY II LMS CI BOX x 71/35 x Haaroitin Y-CONNECTOR x 18 x Haaroitin ruuviliittimillä Y-CON. SCREW x 20 x

2 21 mm 3,5 DALI EASY II 30 mm 4,2 mm DALI-ohjausyksikkö Sisääntulo: EASY-signaali, potentiaalivapaa painonappi Ulostulo: 4 DALI -kanavaa jopa 32 liitäntälaitetta DALI-johtimien kokonaispituus jopa 300 m Ohjauslaitteet johtimien kokonaispituus jopa jopa 16 EASY-ohjausyksikköä 180 mm 189 mm Käyttöjännite: V AC (50/60 Hz) / DC Tehonkulutus: n. 3,5 W Mitat: 189 x 30 x 21 mm (L x B x H) OT EASY 60 LED-ohjausyksikkö Sisääntulo: EASY-signaali, potentiaalivapaa painonappi Ulostulo: 4 PWM-kanavaa (24 V) jopa 60 W LED-kuormaa Ohjauslaitteet: johtimien kokonaispituus jopa jopa 16 EASY-ohjausyksikköä 6,2 4, ,5 47 6,2 Käyttöjännite: V AC (50/60 Hz) Tehonkulutus: Max. 68 W Käyttölämpötila: C Mitat: 220 x 47 x 44 mm (L x B x H) EASY PC KIT -ohjelmisto Toimilaitteet Jopa 4 EASY IR -vastaanotinta EASY-kaukosäädin USB-väylä Liiketunnistin Jopa 2 EASY -painonappia Jopa 8 painonappia per EASY-kytkinpaneeli Kokonaisjohdinpituus korkeintaan Ohjausyksiköt Jopa 16 DALI EASY IItai OT EASY 60 -liitäntälaitetta per EASYjärjestelmä voidaan synkronoida toisiinsa Lamput Liitäntälaitteet Loistelamput 60 W LEDmoduuleja Pienoisjännitehalogeenilamput 11.07

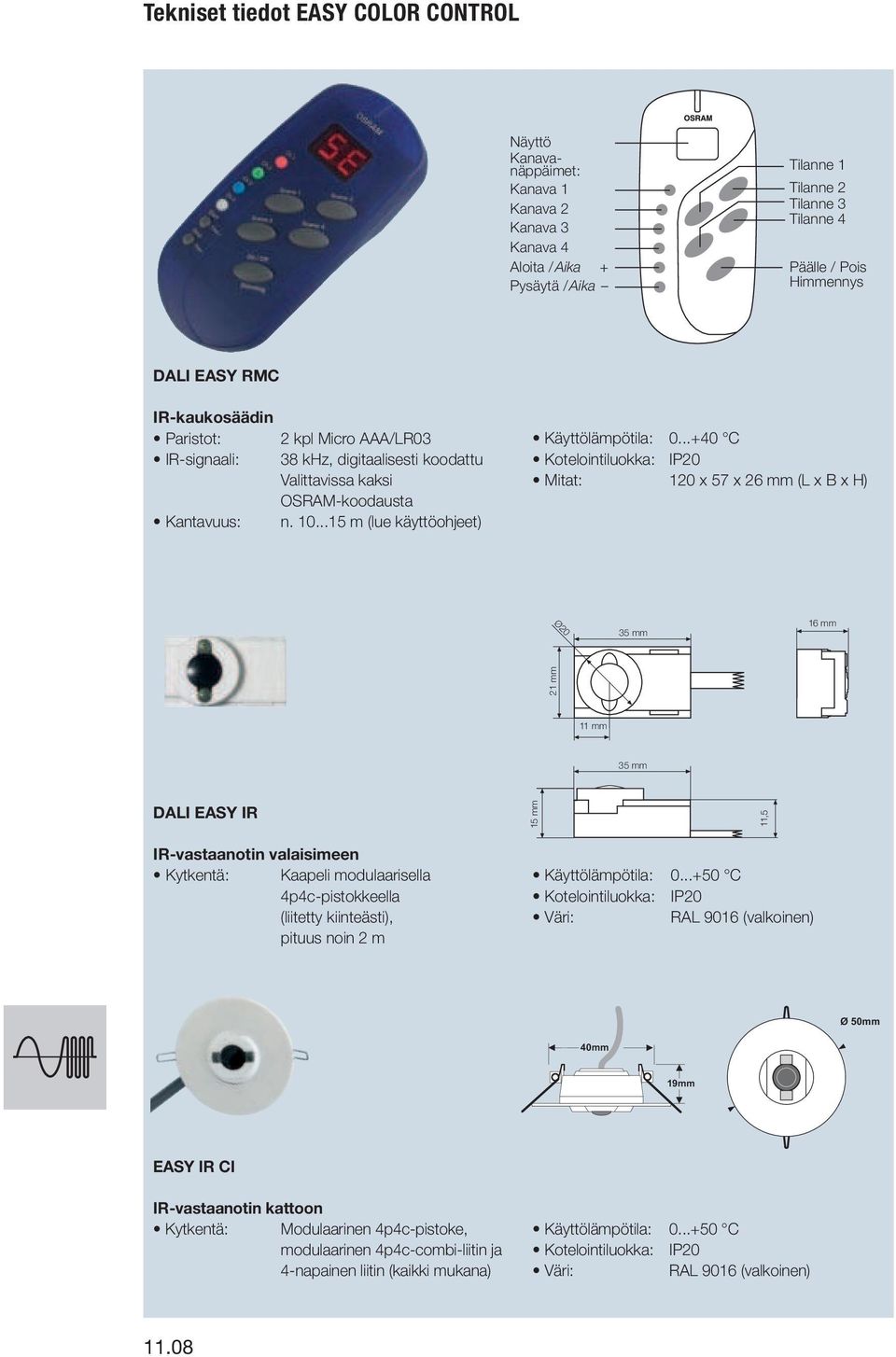

3 Näyttö Kanavanäppäimet: Kanava 1 Kanava 2 Kanava 3 Kanava 4 Aloita /Aika + Pysäytä /Aika Tilanne 1 Tilanne 2 Tilanne 3 Tilanne 4 Päälle / Pois Himmennys DALI EASY RMC IR-kaukosäädin Paristot: 2 kpl Micro AAA/LR03 IR-signaali: 38 khz, digitaalisesti koodattu Valittavissa kaksi OSRAM-koodausta Kantavuus: n m (lue käyttöohjeet) Käyttölämpötila: C Mitat: 120 x 57 x 26 mm (L x B x H) Ø20 16 mm 21 mm 11 mm DALI EASY IR 15 mm 11,5 IR-vastaanotin valaisimeen Kytkentä: Kaapeli modulaarisella 4p4c-pistokkeella (liitetty kiinteästi), pituus noin 2 m Väri: RAL 9016 (valkoinen) Ø 50mm 40mm 19mm EASY IR CI IR-vastaanotin kattoon Kytkentä: Modulaarinen 4p4c-pistoke, modulaarinen 4p4c-combi-liitin ja 4-napainen liitin (kaikki mukana) Väri: RAL 9016 (valkoinen) 11.08

4 5 mm 5 mm 44 mm 44 mm ON 13 mm 8 mm EASY-kytkinpaneeli Paneeli painonappien, kytkimien ja läsnäolotunnistimien liittämistä varten Kytkentä: Yhdistetty ohjaus- ja käyttöjänniteliitäntä, 4p4c-liitin ja 4-napainen liitin (kaikki mukana) 8 mm Sisääntulo: 8 sisääntuloa (potentiaalivapaa, sulkeutuva) EASY PC Kit PC-ohjelmisto, USB-adapteri ja käyttöohjekirjanen Toiminnot: Yksinkertainen tilanteiden ohjelmointi, sekvenssit ja niiden järjestys Tietojen lataus, tallennus ja kopiointi Järjestelmävaatimukset: Windows PC ja USB-liitäntä 11.09

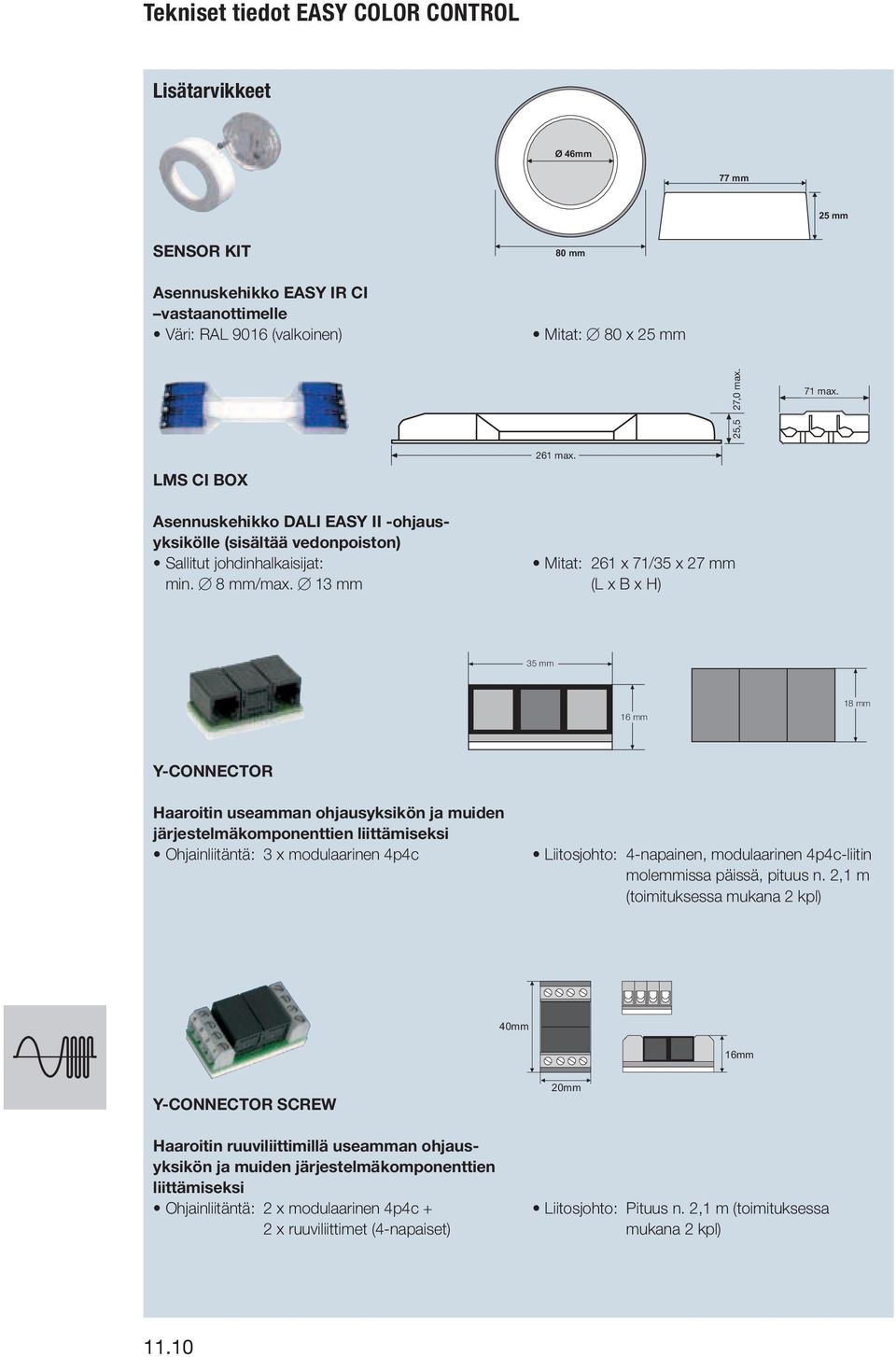

5 Lisätarvikkeet Ø 46mm 77 mm 25 mm SENSOR KIT Asennuskehikko EASY IR CI vastaanottimelle Väri: RAL 9016 (valkoinen) 80 mm Mitat: 80 x 25 mm 25,5 27,0 max. 71 max. LMS CI BOX Asennuskehikko DALI EASY II -ohjausyksikölle (sisältää vedonpoiston) Sallitut johdinhalkaisijat: min. 8 mm/max. 13 mm 261 max. Mitat: 261 x 71/35 x 27 mm (L x B x H) 16 mm 18 mm Y-CONNECTOR Haaroitin useamman ohjausyksikön ja muiden järjestelmäkomponenttien liittämiseksi Ohjainliitäntä: 3 x modulaarinen 4p4c Liitosjohto: 4-napainen, modulaarinen 4p4c-liitin molemmissa päissä, pituus n. 2,1 m (toimituksessa mukana 2 kpl) 40mm 16mm Y-CONNECTOR SCREW Haaroitin ruuviliittimillä useamman ohjausyksikön ja muiden järjestelmäkomponenttien liittämiseksi Ohjainliitäntä: 2 x modulaarinen 4p4c + 2 x ruuviliittimet (4-napaiset) 20mm Liitosjohto: Pituus n. 2,1 m (toimituksessa mukana 2 kpl) 11.10
